PROEL SW115A User manual

USER’S MANUAL yMANUALE D’USO
www.proelgroup.com
english italiano

2
ENG ITA
Il marchio riportato sul prodotto o sulla documentazione indica che il prodotto non
deve essere smaltito con altri riuti domestici al termine del ciclo di vita. Per evitare
eventuali danni all’ambiente si invita l’utente a separare questo prodotto da altri tipi
di riuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle
risorse materiali. Gli utenti domestici sono invitati a contattare il rivenditore presso il
quale è stato acquistato il prodotto o l’ucio locale preposto per tutte le informazioni
relative alla raccolta dierenziata e al riciclaggio per questo tipo di prodotto. Gli utenti aziendali sono
invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto.
Questo prodotto non deve essere smaltito unitamente ad altri riuti commerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avvertire
l'utilizzatore per la presenza di "tensioni pericolose" non isolate all'interno
dell'involucro del prodotto, che possono avere una intensità suciente a costituire
rischio di scossa elettrica alle persone.
Il punto esclamativo in un triangolo equilatero intende avvertire l'utilizzatore
per la presenza di importanti istruzioni per l'utilizzo e la manutenzione nella
documentazione che accompagna il prodotto.
AVVERTENZE PER LA SICUREZZA
• ATTENZIONE - Durante le fasi di uso o manutenzione, devono essere prese alcune precauzioni
onde evitare danneggiamenti alle strutture meccaniche ed elettroniche del prodotto.
Prima di utilizzare il prodotto, si prega di leggere attentamente le seguenti istruzioni per la
sicurezza. Prendere visione del manuale d’uso e conservarlo per successive consultazioni:
– In presenza di bambini, controllare che il prodotto non rappresenti un pericolo.
– Posizionare l’apparecchio al riparo dagli agenti atmosferici e a distanza di sicurezza dall’acqua,
dalla pioggia e dai luoghi ad alto grado di umidità.
– Collocare o posizionare il prodotto lontano da fonti di calore quali radiatori, griglie di riscaldamento
e ogni altro dispositivo che produca calore.
– Collocare o posizionare il prodotto in modo che non ci siano ostruzioni alla sua propria ventilazione
e dissipazione di calore. Non installare in uno spazio limitato.
– Evitare che qualsiasi oggetto o sostanza liquida entri all’interno del prodotto.
– Il prodotto deve essere connesso esclusivamente alla rete elettrica delle caratteristiche descritte nel
manuale d’uso o scritte sul prodotto, usando esclusivamente il cavo rete in dotazione e controllando
sempre che sia in buono stato, in particolare la spina e il punto in cui il cavo esce dal prodotto.
– ATTENZIONE: Se il cavo rete viene scollegato dall'apparecchio per spegnerlo, il cavo rete rimarrà
operativo in quanto la sua spina è ancora collegata alla rete elettrica.
– Non annullare la sicurezza garantita dall'uso di spine polarizzate o con messa a terra.
– Fare attenzione che il punto di alimentazione della rete elettrica sia dotato di una eciente presa
di terra.
– Disconnettere il prodotto dalla rete elettrica durante forti temporali o se non viene usato per un
lungo periodo di tempo.
– Non disporre oggetti sul cavo di alimentazione, non disporre i cavi di alimentazione e segnale in
modo che qualcuno possa incianparci. Altresì non disporre l’apparecchio sui cavi di altri apparati.
Installazioni inappropriate di questo tipo possono creare la possibilità di rischio di incendio e/o
danni alle persone.
– Questo prodotto può essere capace di produrre livelli sonori che possono causare perdite d’udito
permanenti. Si raccomanda di evitare l’esposizione ad alti livelli sonori o livelli non confortevoli per
lunghi periodi di tempo. Se si notano perdite d’udito o acufeni (schii) consultare un audiologo. La
sensibilità alla perdita di udito causata da eccessiva esposizione al rumore varia considerevolmente
da individuo a individuo, ma mediamente ciascuno può accusare perdita di udito se esposto al rumore
per un certo periodo di tempo. Come suggerimento viene riportata la tabella dei tempi massimi di
esposizione giornaliera al rumore al ne di evitare perdite di udito, fonte della tabella è l'ente per
la salute degli Stati Uniti (OSHA):
Ore di esposizione
giornaliera
Livello sonoro in dBA
costante di tempo SLOW
Esempio
Tipico
8 90 Duo acustico in un piccolo club
692
4 95 Treno metropolitano
397
2 100 Musica classica molto forte
1.5 102
1 105 Rumore da traco urbano intenso
0.5 110
0.25 or less 115 Parte più rumorosa di un concerto rock
Si fà presente inoltre che sia i bambini che gli animali domestici sono più sensibili al rumore
intenso.
This marking shown on the product or its literature, indicates that it should not
be disposed with other household wastes at the end of its working life. To prevent
possible harm to the enviroment or human health from uncontrolled waste disposal,
please separate this from other types of wastes and recycle it responsibly to promote
the sustainable reuse of material resources. Household users should contact either the
retailer where they purchased this product, or their local government oce, for details
of where and how they can take this item for environmentally safe recycling. Business users should
contact their supplier and check the terms and conditions of the purchase contract. This product
should not be mixed with other commercial wastes for disposal.
The lightning ash with arrowhead symbol within an equilateral triangle is intended
to alert the user to the presence of uninsulated “dangerous voltage” within the
product’s enclosure, that may be of sucient magnitude to constitute a risk of
electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert the user to
the presence of important operating and maintenance (servicing) instructions in the
literature accompanying the appliance.
SAFETY AND PRECAUTIONS
• CAUTION - Before using this product read carefully the following safety instructions. Take a look
of this manual entirely and preserve it for future reference.
When using any electric product, basic precautions should always be taken, including the
following:
– To reduce the risk, close supervision is necessary when the product is used near children.
– Protect the apparatus from atmospheric agents and keep it away from water, rain and high
humidity places.
– This product should be site away from heat sources such as radiators, lamps and any other device
that generate heat.
– This product should be located so that its location or position does not interfere with its proper
ventilation and heating dissipation. Do not install in a conned space.
– Care should be taken so that objects and liquids do not go inside the product.
– The product should be connected to a power supply mains line only of the type described on the
operating instructions or as marked on the product. Connect the apparatus to a power supply using
only power cord included making always sure it is in good conditions, specially the plug and the point
where it exit from the apparatus.
– WARNING: The mains plug is used as disconnect device, the disconnect device shall remain readily
operable.
– Do not cancel the safety feature assured by means of a polarized line plug (one blade wider than
the other) or with a earth connection.
– Make sure that power supply mains line has a proper earth connection.
– Power supply cord should be unplugged from the outlet during strong thunderstorm or when left
unused for a long period of time.
– Do not place objects on the product’s power cord or place it in a position where anyone could
trip over, walk on or roll anything over it. Do not allow the product to rest on or to be installed over
power cords of any type. Improper installations of this type create the possibility of re hazard and/or
personal injury.
– This product may be capable of producing sound levels that could cause permanent hearing
loss. Exposure to extremely high noise levels may cause permanent hearing loss. Individuals
vary considerably in susceptibility to noise-induced hearing loss, but nearly everyone will lose
some hearing if exposed to suciently intense noise for a period of time. The U.S. Government’s
Occupational Safety and Health Administration (OSHA) has specied the permissible noise level
exposures shown in the following chart. According to OSHA, any exposure in excess of these
permissible limits could result in some hearing loss.To ensure against potentially dangerous exposure
to high sound pressure levels, it is recommended that all persons exposed to equipment capable of
producing high sound pressure levels use hearing protectors while the equipment is in operation. Ear
plugs or protectors in the ear canals or over the ears must be worn when operating the equipment
in order to prevent permanent hearing loss if exposure is in excess of the limits set forth here.
Duration Per Day
In Hours
Sound Level dBA
Slow Response
Typical
Example
8 90 Duo in small club
692
4 95 Subway Train
397
2 100 Very loud classical music
1.5 102
1 105 Trac noise
0.5 110
0.25 or less 115 Loudest parts at a rock concert
Keep your's attention that childrens and pets are more suscetible to excessive noise levels.
SAFETY AND PRECAUTIONS
AVVERTENZE PER LA SICUREZZA

3
ENG ITA
IN CASO DI GUASTO
• In caso di guasto o manutenzione questo prodotto deve essere ispezionato da personale
qualicato quando:
– Ci sono difetti sulle connessioni o sui cavi di collegamento in dotazione.
– Sostanze liquide sono penetrate all’interno del prodotto.
– Il prodotto è caduto e si è danneggiato.
– Il prodotto non funziona normalmente esibendo una marcato cambio di prestazioni.
– Il prodotto perde sostanze liquide o gassose o ha l’involucro danneggiato.
• Non intervenire sul prodotto.
• Rivolgersi a un centro di assistenza autorizzato Proel.
CONFORMITÀ CE
• I Prodotti Proel sono conformi alla direttiva 89/336/EEC (EMC) e successive modiche 92/31/EEC
e 93/68/EEC, secondo gli standard EN 55103-1 ed EN 55103-2 ed alla direttiva 73/23/EEC (LVD) e
successive modiche 93/68/EEC, secondo lo standard EN 60065.
• Se sottoposto a disturbi EM, il rapporto segnale-rumore può essere superiore a 10dB.
IMBALLAGGIO, TRASPORTO E RECLAMI
• L’imballo è stato sottoposto a test di integrità secondo la procedura ISTA 1A. Si raccomanda di
controllare il prodotto subito dopo l’apertura dell’imballo.
• Se vengono riscontrati danni informare immediatamente il rivenditore. Conservare quindi
l’imballo completo per permetterne l’ispezione.
• Proel declina ogni responsabilità per danni causati dal trasporto.
• Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del
distributore.
• Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi
manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
GARANZIE E RESI
• I Prodotti Proel sono provvisti della garanzia di funzionamento e di conformità alle proprie
speciche, come dichiarate dal costruttore.
• La garanzia di funzionamento è di 24 mesi dopo la data di acquisto. I difetti rilevati entro il
periodo di garanzia sui prodotti venduti, attribuibili a materiali difettosi o difetti di costruzione,
devono essere tempestivamente segnalati al proprio rivenditore o distributore, allegando evidenza
scritta della data di acquisto e descrizione del tipo di difetto riscontrato. Sono esclusi dalla garanzia
difetti causati da uso improprio o manomissione. Proel SpA constata tramite verica sui resi la
difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia; provvede
quindi alla sostituzione o riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento
per danni diretti o indiretti eventualmente derivanti dalla difettosità.
INSTALLAZIONE E LIMITAZIONI D’USO
• I Prodotti Proel sono destinati esclusivamente ad un utilizzo specico di tipo sonoro: segnali di
ingresso di tipo audio (20Hz-20kHz). Proel declina ogni responsabilità per danni a terzi causati da
mancata manutenzione, manomissioni, uso improprio o installazione non eseguita secondo le norme
di sicurezza.
• L'installazione di questi altoparlanti è prevista per uso interno, in caso di utilizzo all'esterno
assicurarsi che gli altoparlanti siano installati correttamente in un luogo sicuro e protetto dal vento,
pioggia e umidità. Al ne di non deteriorarne le prestazioni meccaniche, acustiche ed elettriche non
è consigliato lasciare questi altoparlanti esposti all'aperto per lunghi periodi di tempo, si consiglia
pertanto una installazione temporanea all'evento da sonorizzare.
• L'installazione di questi altoparlanti è prevista a pavimento o tramite specici supporti adeguati
al peso da sostenere. Pertanto evitare l'installazione su elementi instabili quali: mobili, sedie e
superci vibranti quali palchi e altri altoparlanti non dotati di ssaggi atti a evitare spostamenti
dell'altoparlante. Quindi evitare di utilizzare supporti non adeguati, si consiglia di usare solo i
supporti suggeriti da PROEL.
• Qualora gli altoparlanti siano muniti di punti di ssaggio per la sospensione: NON SOSPENDERE GLI
ALTOPARLANTI DALLE MANIGLIE usare esclusivamente questi punti di ssaggio. Consultare attrezzisti
professionisti o ingegneri strutturali prima di sospendere altoparlanti da strutture non intese per
questo specico scopo. Non superare il limite di carico della struttura che sosterrà gli altoparlanti.
Assicurarsi che tutte le meccaniche di sostegno siano in grado di sopportare un peso almeno 5 volte
superiore al carico degli altoparlanti incluse le meccaniche di sospensione.
• Nel caso di installazioni sospese di altoparlanti attivi in cui non sia possibile l'uso dei singoli
interruttori degli altoparlanti per l'accensione e lo spegnimento dei medesimi, si raccomanda
l'installazione di interruttori sulle linee di alimentazione della rete elettrica, a tale proposito
consultare un esperto elettricista per il corretto dimensionamento dell'impianto elettrico.
• Installare questi altoparlanti il più lontano possibile da radioricevitori e televisori. Un altoparlante
installato in prossimità di questi apparati può causare interferenza e rumore con conseguente
degrado della ricezione di immagini e suoni.
• La Proel S.p.a. si riserva di modicare il prodotto e le sue speciche senza preavviso.
• Proel declina ogni responsabilità per danni a terzi causati da mancata manutenzione,
manomissioni, uso improprio o installazione non eseguita secondo le norme di sicurezza e a regola
d'arte.
IN CASE OF FAULT
• In case of fault or maintenance this product should be inspected only by qualied service
personnel when:
– There is a aw either in the connections or in the supplied connecting cables.
– Liquids have spilled inside the product.
– The product has fallen and been damaged.
– The product does not appear to operate normally or exhibits a marked change in performance.
– The product has been losted liquids or gases or the enclosure is damaged.
• Do not operate on the product, it has no user-serviceable parts inside.
• Refer servicing to an authorized maintenance centre.
CE CONFORMITY
• Proel products comply with directive 89/336/EEC (EMC) and following modications 92/31/EEC
and 93/68/EEC, as stated in EN 55103-1 and EN 55103-2 standards and with directive 73/23/EEC
(LVD) and following modications 93/68/EEC, as stated in EN 60065 standard.
• Under the EM disturbance, the ratio of signal-noise will be changed above 10dB.
PACKAGING, SHIPPING AND COMPLAINT
• This unit package has been submitted to ISTA 1A integrity tests.We suggest you control the unit
conditions immediately after unpacking it.
• If any damage is found, immediately advise the dealer. Keep all unit packaging parts to allow
inspection.
• Proel is not responsible for any damage that occurs during shipment.
• Products are sold“delivered ex warehouse”and shipment is at charge and risk of the buyer.
• Possible damages to unit should be immediately notied to forwarder. Each complaint for
manumitted package should be done within eight days from product receipt.
WARRANTY AND PRODUCTS RETURN
• Proel products have operating warranty and comply their specifications, as stated by
manufacturer.
• Proel warrants all materials, workmanship and proper operation of this product for a period of two
years from the original date of purchase. If any defects are found in the materials or workmanship
or if the product fails to function properly during the applicable warranty period, the owner should
inform about these defects the dealer or the distributor, providing receipt or invoice of date of
purchase and defect detailed description. This warranty does not extend to damage resulting from
improper installation, misuse, neglect or abuse. Proel S.p.A. will verify damage on returned units,
and when the unit has been properly used and warranty is still valid, then the unit will be replaced
or repaired. Proel S.p.A. is not responsible for any "direct damage" or "indirect damage" caused by
product defectiveness.
INSTALLATION AND DISCLAIMER
• Proel products have been expressly designed for audio application, with signals in audio
range (20Hz to 20kHz). Proel has no liability for damages caused in case of lack of maintenance,
modications, improper use or improper installation non-applying safety instructions.
• The installation of these speakers is provided for indoors, in case of use outdoors be sure that the
speakers are installed correctly in a safe location protected from wind, rain and umidity. To avoid
performance deterioration of mechanical, acoustics and electrical parts is not advisable to leave these
speakers exposed outdoors for a long period of time, so we suggest a temporary installation for the
limited sound events.
• The installation of these speakers is provided for oor or by means of specic stands able to
support their weight. Therefore avoid installation on unstable elements such as: furnitures, chairs
and vibrant surfaces as stages or other speakers without appropriate x point specically designed
to avoid speaker movement. Then avoid the use of inadequate supports, we suggest to use PROEL
stands and accessories only.
• In case of the speakers are provided of rigging points: DO NOT SUSPENDTHE SPEAKERS FROMTHE
HANDLES, use exclusively these rigging points. Consult professional rigger or structural engineers
prior to suspending loudspeakers from a structure not intended for that use. Always know the
working load limit of the structure supporting the loudspeakers. Always make sure that the rigging
hardware minimum rating is at least ve times the actual load, speakers and rigging hardware.
• In case of suspended installations of active loudspeakers where is not possible to turn on and o
the speakers from their appropriate switches, we recomend to install switches on the mains lines,
for this purpose consult an expert electrician for the exact dimensioning of wiring.
• Locate the speakers as far away as possible from radio or television receivers or other sensitive
equipment. These speakers have a strong magnetic eld which can induce hum and noise into
unshielded devices that are located nearby with consequent deterioration of reception of image and
sound.
• Proel S.p.A. reserves the right to change these specications at any time without notice.
• Proel S.p.A. declines any liability for damages to objects or persons caused by lacks of
maintenance, improper use, installation not performed with safety precautions and at the state of
the art.
SAFETY AND PRECAUTIONS
AVVERTENZE PER LA SICUREZZA

4
ENG ITA
POWER SUPPLY AND MAINTENANCE
• Clean only with dry cloth.
• Check periodically that the slots for its proper ventilation and heating dissipation are not
obstructed by dust, remove the dust using a dry brush or a compressed air gun.
• The amplied loudspeakers of Proel have been designed with CLASS I construction and must be
connected always to a mains socket outlet with a proctetive earth connection (the third grounding
prong).
• Before connecting the product to the mains outlet make certain that the mains line voltage
matches that shown on the rear of the product, a tolerance of up to ±10% is acceptable.
• Inside the amplied loudspeakers are present special safety devices such as:
 Fuse on rear panel.
Amplier over-heating protection.
Protection against excessive power applied at the speaker.
• THE REPLACEMENT OF FUSES INSIDE THE APPARATUS MUST BE MADE ONLY BY
QUALIFIED PERSONNEL.
• CHECK THE CONDITION OF THE PROTECTION FUSE, ACCESSIBLE OUTWARD, ONLY
WITH THE APPARATUS SWITCHED OFF AND DISCONNECTED FROM THE MAINS LINE
OUTLET.
• REPLACE THE PROTECTION FUSE ONLY WITH SAME TYPE AS SHOWN ON THE
PRODUCT.
• IF AFTER THE SUBSTITUTION, THE FUSE INTERRUPTS AGAIN THE APPARATUS
WORKING, DO NOTTRY AGAIN THEN CONTACT THE PROEL SERVICE CENTER.
ALIMENTAZIONE E MANUTENZIONE
• Pulire il prodotto unicamente con un panno asciutto.
• Controllare periodicamente che le aperture di raredamento non siano ostruite da accumuli di
polvere, provvedere alla rimozione della polvere mediante un pennello o aria compressa.
• Gli altoparlanti amplificati della Proel sono costruiti in CLASSE I e prevedono sempre il
collegamento mediante presa di corrente con terminale di terra di protezione (terzo terminale di
terra).
• Prima di collegare l'apparecchio alla presa di corrente, accertatevi che la tensione di rete corrisponda
a quella indicata sul retro dell’apparato, è consentito un margine del ±10% rispetto al valore
nominale.
• Negli altoparlanti amplicati sono presenti anche i seguenti dispositivi di sicurezza:
 fusibile sul pannello posteriore.
protezioni termiche dell'amplicatore.
protezioni alla potenza erogata in eccesso ai singoli altoparlanti.
• LA SOSTITUZIONE DI FUSIBILI ALL'INTERNO DELL'APPARATO È CONSENTITO
ESCLUSIVAMENTE A PERSONALE QUALIFICATO.
• CONTROLLARE LO STATO DEI FUSIBILI DI PROTEZIONE ESCLUSIVAMENTE AD
APPARATO SPENTO E DISCONNESSO DALLA RETE ELETTRICA.
• RIMPIAZZARE IL FUSIBILE DI PROTEZIONE ESCLUSIVAMENTE CON UN FUSIBILE CON
LE MEDESIME CARATTERISTICHE RIPORTATE SUL PRODOTTO.
• SE DOPO LA SOSTITUZIONE, IL FUSIBILE INTERROMPE NUOVAMENTE IL
FUNZIONAMENTO DELL'APPARATO, NON INSISTERE E CONTATTARE IL SERVIZIO
ASSISTENZA PROEL.
FCC COMPLIANCE NOTICE
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired
operation.
CAUTION: Changes or modications not expressly approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
NOTE:This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to
part 15 of the FCC Rules.These limits are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio or television reception, which can be determined by
turning the equipment o and on, the user is encouraged to try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
SAFETY AND PRECAUTIONS
AVVERTENZE PER LA SICUREZZA

5
ENG ITA
CONTENTS
INDICE
CONTENTS
SAFETY AND PRECAUTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
IN CASE OF FAULT. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
CE CONFORMITY. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
PACKAGING, SHIPPING AND COMPLAINT . . . . . . . . . . . . . . . . . . . . . . .3
WARRANTY AND PRODUCTS RETURN. . . . . . . . . . . . . . . . . . . . . . . . . .3
INSTALLATION AND DISCLAIMER. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
POWER SUPPLY AND MAINTENANCE . . . . . . . . . . . . . . . . . . . . . . . . . .4
INTRODUCTION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
SW115P - REAR PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
SW115P - CONNECTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
SW115P - CONNECTION EXAMPLES . . . . . . . . . . . . . . . . . . . . . . . . . . .8
SW115A - REAR PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
SW115A - CONNECTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SW115A - CONNECTION EXAMPLES . . . . . . . . . . . . . . . . . . . . . . . . . 12
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
TECHNICAL SPECIFICATIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
FREQUENCY RESPONSE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DIMENSIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
NOTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
INDICE
AVVERTENZE PER LA SICUREZZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2
IN CASO DI GUASTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
CONFORMITÀ CE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
IMBALLAGGIO,TRASPORTO E RECLAMI . . . . . . . . . . . . . . . . . . . . . . . .3
GARANZIE E RESI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
INSTALLAZIONE E LIMITAZIONI D’USO . . . . . . . . . . . . . . . . . . . . . . . . .3
ALIMENTAZIONE E MANUTENZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . .4
INTRODUZIONE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
SW115P - PANNELLO POSTERIORE . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
SW115P - CONNESSIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
SW115P - ESEMPI DI CONNESSIONE. . . . . . . . . . . . . . . . . . . . . . . . . . .8
SW115A - PANNELLO POSTERIORE . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
SW115A - CONNESSIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
SW115A - ESEMPI DI CONNESSIONE. . . . . . . . . . . . . . . . . . . . . . . . . 12
PROBLEMATICHE COMUNI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
SPECIFICHE TECNICHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
RISPOSTA IN FREQUENZA. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
DIMENSIONI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
NOTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

6
ENG ITA
INTRODUCTION
INTRODUZIONE
INTRODUCTION
Thank you for having chosen a PROEL product.
SW is a new line of subwoofwers designed by PROEL to satisfy all of
those who are looking for light, handy enclosures with an elegant look
and high eciency sound quality which has been studied in every detail.
Combining technology with the acquired experience in the production of
speaker enclosures, PROEL’s electro-acoustic design team mixed elements
that identify Italian design around the world with state-of-the-art
mechanical, acoustic and electronic solutions. The aim of this was the
creation of instruments which can face any situation with the certainty
of the nal result.
SW115 is a subwoofer with a plywood cabinet designed to complete
the sound system when you need to strengthen the response in the
low end of the audio program. The transducer employed is a 15”woofer
with a 3”voice coil. The subwoofer has been designed employing a BPS
conguration (band pass with series-loaded double reex) to achieve
very high eciency and a quick dynamic response at low frequencies.
The passive version (SW115P) features a built-in crossover with ltered
output for satellites. The active version (SW115A) features a new 350
W, class H, amplication module with an electronic stereo crossover
with selectable frequency and phase inversion controls. Two convenient
metal handles and four sturdy wheels make for easy transportation of
both versions.
To make the best use of this loudspeakers, please read the manual
thoroughly before operating. Let's go!
INTRODUZIONE
Grazie per aver scelto un prodotto PROEL.
SW è una nuova linea di subwoofer creata da Proel per soddisfare tutti
coloro che sono alla ricerca di diusori acustici maneggevoli e leggeri,
con un design piacevole e ranato con un suono di qualità ed ad alta
ecienza curato nei minimi dettagli. Raccogliendo le esperienze e le
tecnologie acquisite nel corso degli anni nella produzione di diusori,
il team di progettisti elettroacustici Proel ha combinato in questa
serie elementi di quel design che distingue i prodotti italiani a livello
internazionale con soluzioni meccaniche, acustiche ed elettroniche
all’avanguardia, allo scopo di creare strumenti adatti ad affrontare
molteplici situazioni di lavoro e di divertimento con la piena sicurezza
del risultato nale.
SW115 è un subwoofer con cabinet in legno multistrato progettato per
completare il sistema sonoro quando è necessario potenziare la risposta
nella parte bassa del programma audio. L' altoparlante utilizzato è
un woofer da 15” con bobina da 3”. Il sub-woofer è stato progettato
utilizzando una congurazione BPS (bandpass con doppio reex caricato
in serie), allo scopo di ottenere un’ecienza molto elevata ed una risposta
veloce e dinamica alle basse frequenze. Nella versione passiva (SW115P) è
presente un ltro di crossover con uscita ltrata per i satelliti. La versione
attiva (SW115A) è equipaggiata con un nuovo modulo di amplicazione
da 350 W, classe H, con crossover attivo stereo a frequenza selezionabile
e controllo per l’inversione di fase. Entrambe le versioni, inne, sono
dotate di due comode maniglie in metallo e di quattro robuste ruote per
facilitarne il trasporto.
Per ottenere i migliori risultati da questi altoparlanti, leggete
attentamente tutto il manuale prima dell'uso. Pronti ...Via!

7
ENG ITA
SW115P - REAR PANEL
SW115P - PANNELLO POSTERIORE
SW115P - REAR PANEL
1. INPUT (SPEAKON)
External amplier power input: this is the connector where you plug in
the power cable coming from your power amplier or powered mixer. The
powered signal is ltered by an internal passive crossover with a low-pass
lter for the internal subwoofer speaker, and with a high-pass lter for
an external satellite speaker, the frequency transition is about at 160 Hz.
The INPUT speakon has this pin connection:
PIN1+: positive power signal (usually red wire)
PIN1-: negative power signal (usually black wire)
2. HI-PASS OUTPUT (SPEAKON)
Output of the power signal to be sent to a satellite loudspeaker. This
output is ltered by a soft-slope high-pass, to achieve a better coupling
with any kind of satellite.The connector has the same pin out as specied
above.
CHOOSE THE AMPLIFIER POWER
We give you two power-handling numbers: rms (continuous), and
peak. So these data suggest you can use any
amplier with a power capability equal or less
the power-handling, but this rule is valid only
if the amplier never clip anytime.
Preventing loudspeaker damage caused by
clipping, that is likely the number one cause
of damage, and assuming you want to use
the full capability of the loudspeaker, we
recommend the use of an amplier with a
built-in limiter to prevent clipping, in this case
the rated power capability must be the same
continuous power rating of the loudspeaker
into the same specied impedance (tipically 4 or 8 ohms):
• To obtain the best result using two SW115P with or without
two satellite loudspeakers (with an impedance of 8 ohm) directly
connected, we suggest the use of PROEL HPD-1000 amplier for a
standard stereo conguration.
IMPORTANT: Clipping occurs when the signal at the output of any
device in the system (not just the amplier) reaches its maximum
level. Proper operation of a sound system includes being aware of
the types of audio signals being reproduced, controlling the output
levels accordingly, and operating all the devices in the system so that
no clipping occurs within the signal chain.
SW115P - PANNELLO POSTERIORE
1. INPUT (ingresso SPEAKON)
Ingresso del segnale di potenza proveniente da un amplicatore esterno:
questo è il connettore dove inserire il cavo di potenza proveniente
dall'amplificatore di potenza o dal mixer amplificato. Il segnale di
potenza è ltrato da un crossover passivo interno con un ltro passa basso
per l'altoparlante subwoofer, e con un ltro passa alto per un'altoparlante
satellite esterno. L'ingresso speakon INPUT ha queste connessioni:
PIN1+: segnale di potenza positivo (solitamente lo rosso)
PIN1-: segnale di potenza negativo (solitamente lo nero)
2. HI-PASS OUTPUT (uscita passa alto SPEAKON)
Uscita del segnale di potenza da inviare ad un diusore satellite. Questa
uscita è ltrata con un passa alto a lieve pendenza, per ottenere un
miglior accoppiamento con ogni tipo di satellite. Il connettore ha le stesse
connessioni specicate sopra.
SCELTA DELL' AMPLIFICATORE DI POTENZA
Sono forniti due dati di potenza applicabile: rms (continua), e di picco.
Perciò questi dati suggeriscono di usare un
qualsiasi amplificatore con una capacità
di potenza uguale o inferiore alla potenza
applicabile, ma questa regola è valida solo se
l'amplicatore non clippa mai.
Per prevenire i danni all'altoparlante causati
dal clip, che è la principale causa di guasti, e
supponendo che si voglia usare l'altoparlante
al massimo delle sue possibilità, è consigliato
l'uso di un amplicatore con incorporato il
limiter di prevenzione del clip, in questo caso
la capacità di potenza dell'amplicatore deve
essere la stessa potenza applicabile all'altoparlante alla stessa specica
impedenza (tipicamente 4 o 8 ohm):
• Per ottenere il miglior risultato usando due SW115P con o senza
due altoparlanti satelliti (con impedenza di 8 ohm) connessi
direttamente, si suggerisce l'uso dell'amplicatore PROEL HPD-1000
per una congurazione stereo standard.
IMPORTANTE: Il clip avviene qualora il segnale all'uscita di un
qualsiasi dispositivo nel sistema (non solo l'amplicatore) raggiunge
il suo massimo livello. Un'appropriato uso di un sistema audio
richiede di essere consapevoli del tipo di segnale audio riprodotto,
regolando i livelli di uscita di conseguenza, e agendo in modo che
non avvenga nessun clip sul percorso del segnale fra tutti i dispositivi
audio coinvolti.

8
ENG ITA
SW115P - CONNECTIONS
POWER OUTPUT - uscite altoparlanti
Connettore per cavo tipo Speakon Neutrik NL4
PROEL code - NL4FX
Codice PROEL - NL4FX
SPEAKER POWER OUTPUTS
Neutrik NL4 Speakon Cable Connector
2-
1+
2+
1-
20mm
0.8"
8mm
0.3"
RED
BLACK
positive / red / rosso
n.c. 1+
negative / black / nero
1-
n.c.
Loudspeaker Line Losses (maximum permissible line lengths for 0.5dB losses, voltage or spl)
4 ohm load 8 ohm load Wire section data PROEL recommended cables
feet meter feet meter mm AWG 2 wires 2 Fire-resistant
75 25 150 50 4.0 12 HPC624 HPC624FR
50 17.5 100 35 2.0 14 HPC620 HPC520
30 10 60 20 1.5 16 HPC610 HPC510
20 7.5 40 15 1.0 18 HPC605
this is a short extraction of the wide assortment of cables available from PROEL, please visit our
website at www.proelgroup.com
Perdite di collegamento (massima lunghezza per perdite inferiori a 0.5dB, tensione o spl)
carico 4 ohm carico 8 ohm Sezione del Cavo Cavi raccomandati PROEL
metri feet metri meter mm AWG 2 li 2 li res. al fuoco
25 75 50 150 4.0 12 HPC624 HPC624FR
17,5 50 35 100 2.0 14 HPC620 HPC520
10 30 20 60 1.5 16 HPC610 HPC510
7,5 20 15 40 1.0 18 HPC605
questo è un breve estratto del vasto assortimento di cavi disponibile da PROEL, vi preghiamo di
visitare il nostro sito web all'indirizzo www.proelgroup.com
SW115P - CONNESSIONI

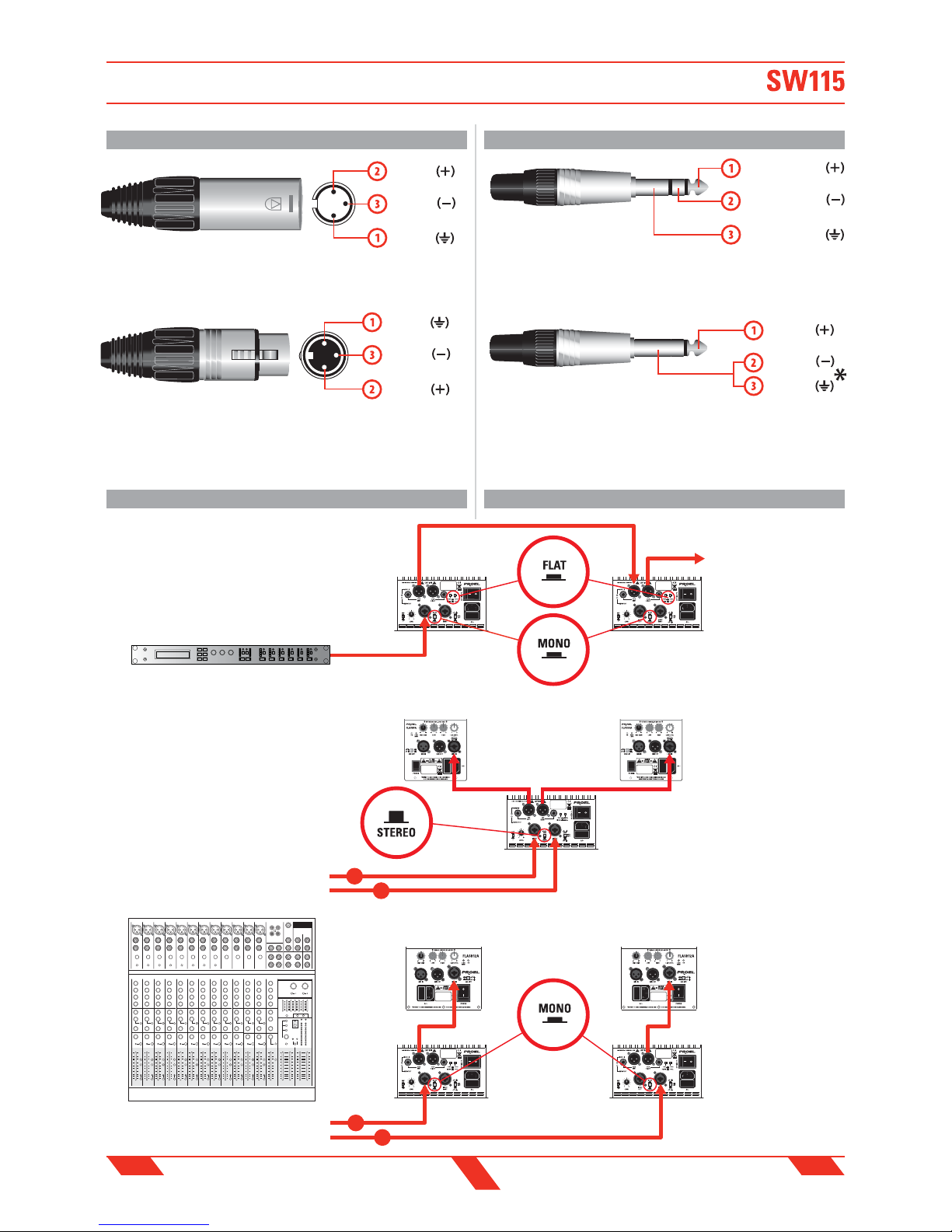

SW115P - ESEMPI DI CONNESSIONESW115P - CONNECTION EXAMPLES
SW115P - CONNECTIONS AND EXAMPLES
SW115P - CONNESSIONI ED ESEMPI
PROEL suggested
equipment:
M1000USB amplied mixer
OR
HP-D1000 power amplier
LEFT
FLASH12P (8 ohm sat) + SW115P (8 ohm sub)
(full system impedance = 4 ohm)
RIGHT
FLASH12P (8 ohm sat) + SW115P (8 ohm sub)
(full system impedance = 4 ohm)
LEFT
SW115P (8 ohm)
RIGHT
SW115P (8 ohm)
sub reinforcement
2x SW115P
270W x2
= 540W
SUB+SAT system
2x SW115P
+
2x FLASH12P
500W x2
= 1000W
L
R
L
R
L

9
ENG ITA

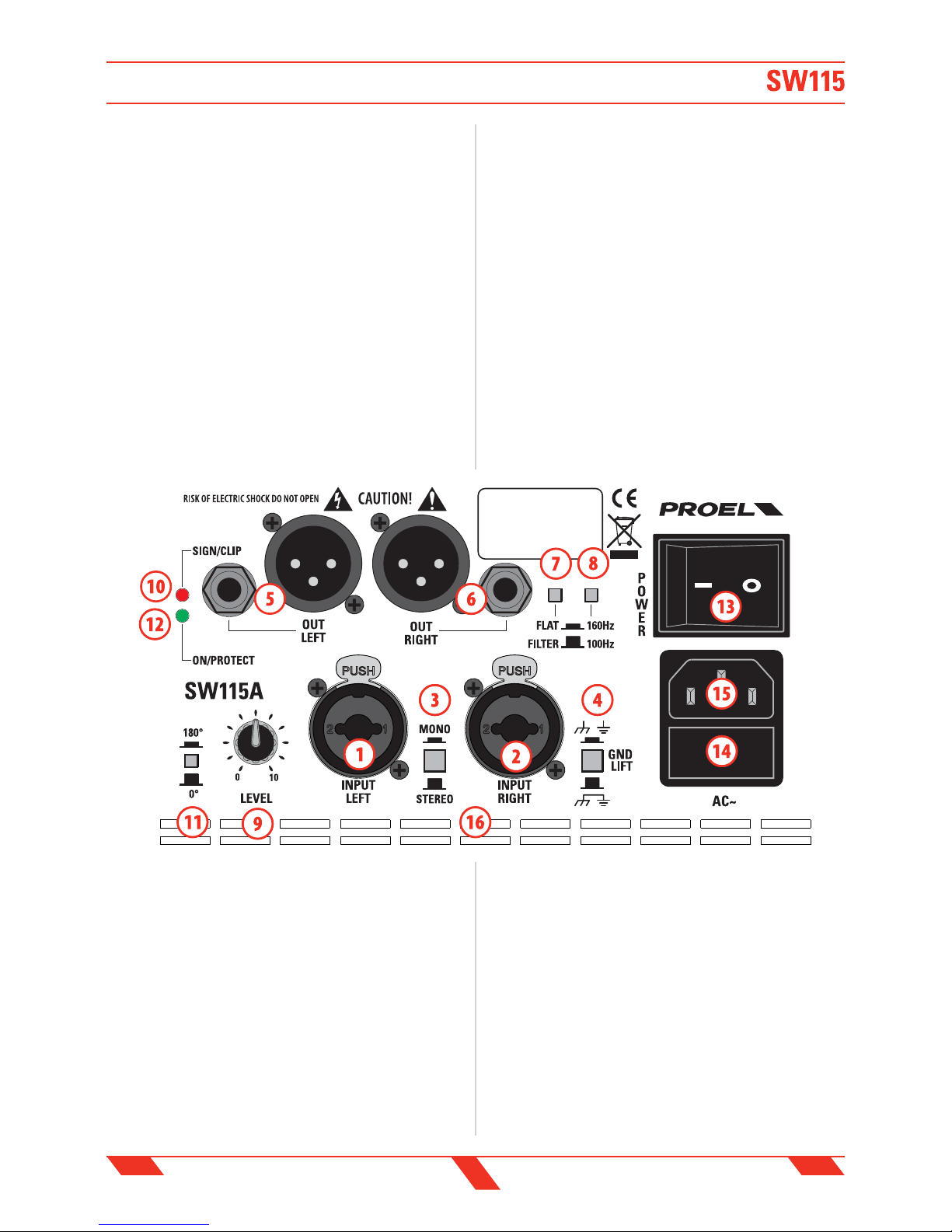

SW115A - REAR PANEL
1. INPUT LEFT (combo XLR-JACK input)
This is a female combo connector, which accepts a XLR or a JACK plug
from almost any type of equipment with a balanced or unbalanced line
level outputs. The XLR input is wired as follows:
Pin 1 = shield or ground
Pin 2 = + positive or "hot"
Pin 3 = - negative or "cold"
The JACK input is wired as follows:
Tip = + positive or "hot"
Ring = - negative or "cold"
Sleeve = shield or ground
When connecting an unbalanced signal, wire them as follows:
Pin2 /Tip = + positive or "hot"
Pin 1-3 / Sleeve = shield or ground
NOTE: Whenever possible, use always balanced cables. Unbalanced
lines may also be used but may result in noise over long cable runs.
In any case, avoid using a balanced cable for one channel and an
unbalanced one for the other.
2. INPUT RIGHT (combo XLR-JACK input)
Same as above. Use both inputs and outputs when connect a stereo
system to a single subwoofer (1 sub + 2 sat). In the case of mono system
(1 sub + 1 sat for each channel) you can use left or right input without
distinction.
3. STEREO / MONO switch
Use this switch to set the subwoofer for a STEREO system (1 sub + 2 sat)
or a MONO system (1 sub + 1 sat for each channel).
4. GND LIFT switch
This switch lift the ground of the balanced audio inputs from the earth-
ground of the amplier. If you have HUM noise problem on one or more
loudspeaker try to change the position of these switches (often all up or
SW115A - PANNELLO POSTERIORE
1. INPUT LEFT (ingresso linea combo XLR-JACK)
Questo è un connettore combinato che accetta un XLR o un JACK maschio
da praticamente tutti gli apparecchi con un livello di uscita linea
bilanciato o sbilanciato. Le terminazioni dell' ingresso XLR sono:
Pin 1 = schermo o massa
Pin 2 = + positivo o "caldo"
Pin 3 = - negativo o "freddo"
Le terminazioni dell' ingresso JACK sono le seguenti:
Tip (punta) = + positivo o "caldo"
Ring (anello) = - negativo o "freddo"
Sleeve (manicotto) = schermo o massa
E quando si collega un segnale sbilanciato, sono le seguenti:
Pin2 /Tip (punta) = + positivo o "caldo"
Pin 1-3 / Sleeve (manicotto) = schermo o massa
NOTA: Qualora possibile, usare sempre cavi bilanciati. Cavi sbilanciati
possono essere ugualmente usati ma potrebbero dare problemi
di rumore se molto lunghi. In ogni caso, evitate di usare un cavo
bilanciato per un canale e uno sbilanciato per l’altro.
2. INPUT RIGHT (ingresso linea combo XLR-JACK)
Vedi sopra. Usare entrambe gli ingressi e le uscite quando si collega un
sistema stereo ad un singolo subwoofer (1sub + 2 sat). Nel caso di un
sistema mono (1sub + 1 sat per ogni canale) si può usare l'ingresso LEFT
(sinistro) o RIGHT (destro) senza distinzione.
3. STEREO / MONO (interruttore sistema STEREO o MONO)
Usare questo interruttore per impostare il subwoofer per un sistema
STEREO (1 sub + 2 sat) o un sistema MONO (1 sub + 1 sat per ogni
canale).
4. GND LIFT (interruttore sollevamento massa)
Questo interuttore solleva la massa degli ingressi audio bilanciati dalla
massa-terra dell'amplicatore. Se si hanno problemi di ronzio su uno o
SW115A - REAR PANEL
SW115A - PANNELLO POSTERIORE

10
ENG ITA
all down for all the ampliers in the system). Please note that to have an
eect all cables must be balanced.
5. OUT LEFT (XLR and JACK outputs unbalanced)
These XLR and JACK connectors are electrically linked and provide an
unbalanced line-level signal. This signal can be ltered to connect a sat
speaker or otherwise can be at to link another subwoofer.These outputs
are wired as follows:
Pin 1-3 / sleeve = shield or ground
Pin 2 /Tip= + positive or "hot"
6. OUT RIGHT (XLR and JACK outputs unbalanced)
Same as above. Use both inputs and outputs when connect a stereo
sytem to a single subwoofer (1 sub + 2 sat). In the case of mono system
(1 sub + 1 sat for each channels) you have to use the same channel used
for input: left or right.
7. FILTER / FLAT switch
Use this switch to set the outputs as ltered to connect a sat speaker or
as at to link another subwoofer.
8. 100 / 160 Hz switch
Use this switch to set the internal lter at the 100 Hz or 160 Hz crossover
frequency. Choose the crossover frequency by your taste or music genre.
9. LEVEL control
Rotary level control: it attenuates the level of the signal sent to the
subwoofer speaker. The attenuation ranges from “0” fully closed (the
signal is completely attenuated) to “10” fully open, nominal level (the
signal is not attenuated in any way, so is fed to the internal amplier at
the same level at which it arrives on input).
10. SIGN/CLIP indicator
GREEN LED illuminates to indicate the presence of the signal at the
amplier input.
RED LED illuminates when the internal amplier's output is limited.When
this LED ashes reduce the input signal level.
più altoparlanti provare a cambiare la posizione di questi interruttori:
perchè abbiano eetto spesso occorre siano tutti su o tutti giù per tutti
gli amplicatori e che tutti i cavi siano bilanciati.
5. OUT LEFT (uscita sbilanciata LEFT, XLR e JACK)
Questi connettori XLR e JACK sono elettricamente connessi e forniscono
un segnale di linea sbilanciato. Questo segnale può essere ltrato per
connettere un diusore satellite o può essere "at" (non ltrato) per
connettere un'altro subwoofer. Le terminazioni di queste uscite sono le
seguenti:
Pin2 /Tip (punta) = + positivo o "caldo"
Pin 1-3 / Sleeve (manicotto) = schermo o massa
6. OUT RIGHT (uscita sbilanciata RIGHT, XLR e JACK)
Vedi sopra. Usare entrambi gli ingressi e le uscite quando si collega un
sistema stereo ad un singolo subwoofer (1sub + 2 sat). Nel caso di un
sistema mono (1sub + 1 sat per ogni canale) si deve usare la stessa uscita
usata per il segnale in ingresso LEFT (sinistro) o RIGHT (destro).
7. FILTER / FLAT (interruttore ltro uscite)
Usare questo interruttore per impostare le uscite come filtrate, per
connetter un diusore satellite, o come "at" per rilanciare il segnale ad
un'altro subwoofer.
8. 100 / 160 Hz (interruttore frequenza incrocio uscite)
Usare questo interruttore per impostare la frequenza di incrocio a 100
Hz o 160 Hz del ltro interno. Scegliere la frequenza di incrocio in base al
proprio gusto o al genere musicale.
9. LEVEL (controllo di livello)
Controllo di livello rotativo: attenua il livello del segnale inviato
all'altoparlante subwoofer. L'attenuazione varia tra completamente
chiuso “0” a completamente aperto “10” o livello nominale (il segnale
non è attenuato in nessun modo, viene inviato all'amplicatore interno
allo stesso livello con cui arriva all'ingresso).
10. SIGN/CLIP (indicatore di segnale e clip limiter)
LEDVERDE che si accende per indicare la presenza del segnale sull'ingresso
SW115A - REAR PANEL
SW115A - PANNELLO POSTERIORE

11
ENG ITA
11. 0° / 180° switch
This switch reverses the polarity of the subwoofer. Depending on the
placement of the subwoofer relative to the full-range sat speakers, you
can get a better low-frequency response in the room if you reverse the
polarity of the subwoofer’s signal. Listen in dierent positions of the
venue in order to try which is the best sounding setting.
NOTE: ALL SUBWOOFER SPEAKERS MUST BE HAVE THE SAME POLARITY,
if you note a lack in lowest frequency range using more than one
subwoofer, probably you have a subwoofer inverted respect the
other. Be always sure all these switches are in same position.
12. ON / PROTECT indicator
GREEN LED: when lighted indicates amplier has been turned on and AC
power is available.
RED LED: when lighted indicates the power amplier stage fails, in this
case contact your nearest service center.
13. POWER switch
Speaker is "ON" when the switch is in the "I" position, use this switch to
set the speaker power to ON or OFF.
NOTE: When you shut down your equipment, turn o the speaker
rst.When powering up, turn on the speaker last.
14. FUSE holder
Here is placed the mains protection fuse.
Please follow the instructions on page 4 of this manual to replace it.
15. AC~ socket
Here’s where you plug in your speaker’s mains supply cord. You should
always use the mains cord supplied with the speaker. Be sure your
speaker is turned o before you plug the mains supply cord into an
electrical outlet.
16. Cooling vent
Air cooling vent: always keep it clear of dust, cables or other objects.
dell'amplicatore.
LED ROSSO che si accende quando l'uscita dell'amplicatore interno è
limitata. Quando questo LED lampeggia ridurre il segnale di ingresso.
11. 0° / 180° (interruttore inversione polarità)
Questo interruttore inverte la polarità del subwoofer. A seconda della
posizione del subwoofer rispetto ai diusori satellite, si può ottenere
una migliore risposta in bassa frequenza se si inverte la polarità del
segnale che pilota il subwoofer. Ascoltando in dierenti punti della stanza
sperimentare quale impostazione di questo interruttore suona meglio.
NOTA: TUTTI GLI ALTOPARLANTI SUBWOOFER DEVONO AVERE LA
MEDESIMA POLARITÀ. Se si nota una insufficienza di frequenze
basse usando più di un subwoofer, probabilmente si è impostato un
subwoofer invertito rispetto all'altro. Assicurarsi sempre che tutti
questi interruttori siano nella stessa posizione.
12. ON / PROTECT (indicatore di accensione / protezione)
LED VERDE: quando acceso indica che l'altoparlante è stato acceso e
l'alimentazione AC è disponibile.
LED ROSSO: quando acceso indica che lo stadio di amplicazione è guasto,
in questo caso contattare il più vicino centro di assistenza.
13. POWER (interruttore di accensione)
L'altoparlante è acceso "ON" quando l'interruttore è nella posizione "I".
Agite su questo tasto per accendere o spegnere l'altoparlante.
NOTA: Quando si spegne l'impianto sonoro, spegnere per primi gli
altoparlanti. Quando si accende l'impianto sonoro, accendere gli
altoparlanti per ultimi.
14. FUSE (portafusibili)
In questo vano è inserito il fusibile di protezione principale di rete.
Seguire attentamente le istruzioni a pagina 4 di questo manuale per
sostituirlo.
15. AC~ (presa di alimentazione di rete)
In questa presa va inserito il cavo di alimentazione di rete
dell'altoparlante. Si raccomanda di utilizzare esclusivamente il cavo di
alimentazione in dotazione all'altoparlante. Accertatevi che l'altoparlante
sia spento prima di inserire il cavo di alimentazione nella presa di
corrente.
16. Apertura per aria di raredamento
Apertura per l'aria: mantenerla sempre sgombra da polvere, cavi e altri
oggetti.
SW115A - REAR PANEL
SW115A - PANNELLO POSTERIORE

12
ENG ITA
SW115A - CONNECTIONS AND EXAMPLES
SW115A - CONNESSIONI ED ESEMPI
SW115A - CONNECTIONS SW115A - CONNESSIONI
INPUT (ingresso)
Jack (bilanciato)
INPUT
Jack (balanced)
sleeve - ground
tip - hot
ring - cold
INPUT (ingresso)
XLR bilanciato maschio
INPUT
Balanced male XLR
ground
hot
cold
INPUT (ingresso)
Jack (sbilanciato)
INPUT
Jack (unbalanced)
ground
tip - hot
cold
*nota: connettere insieme cold e ground
per cavi da bilanciato a sbilanciato
*note: connect both cold and ground
to make cable from balanced to unbalanced
OUTPUT (uscita)
XLR bilanciato femmina
OUTPUT
Balanced female XLR
ground
hot
cold
SW115A - ESEMPI DI CONNESSIONE
SW115A - CONNECTION EXAMPLES
PROEL suggested
equipment:
Mseries mixer
Subwoofer output of
analog or digital
loudspeaker processor
LEFT
FLASH12A (sat) + SW115A (sub)
RIGHT
FLASH12A (sat) + SW115A (sub)
RIGHT
FLASH8A
LEFT
FLASH8A basic stereo system
1x SW115SA
+
2x FLASH8A
350W + 230W x2
= 810W
standard stereo system
2x SW115A
+
2x FLASH12A
350W x2 + 250W x2
= 1200W
subwoofer reinforcement
L
R
L
R
L

13
ENG ITA
TROUBLESHOOTING
PROBLEMATICHE COMUNI
PROBLEMATICHE COMUNI
Assenza di alimentazione (versione amplicata)
• L'interuttore dell'altoparlante è spento.
• Accertarsi che ci sia eettivamente tensione sulla presa di corrente.
• Accertarsi che la spina di rete sia saldamente inserita nella presa.
Nessun Suono (versione passiva)
• È collegato il cavo degli altoparlanti?
• È il connettore SPEAKON del cavo altoparlanti correttamente inserito?
girarlo nchè non si sente il click.
• Sei sicuro che il cavo di potenza sia in buono stato? controlla il cavo
con un tester oppure sostituiscilo con un'altro.
• Sei sicuro che i cavi di potenza siano connessi correttamente? controlla
di aver collefato l'amplicatore all'ingresso del subwoofer e l'usita HIGH
PASS al diusore satellite.
Nessun Suono (versione amplicata)
• È il controllo di livello LINE IN girato al massimo?
• È acceso il LED di segnale? Se no, controllate se il livello di segnale sia
troppo basso o controllate il cavo di segnale, le impostazioni e i cablaggi
di mixer o altri apparecchi collegati.
• Sei sicuro che il cavo di segnale sia in buono stato? controlla il cavo
con un tester oppure sostituiscilo con un'altro.
Si ha una mancanza di bassi quando entrambe i canali
funzionano assieme (versione attiva)
• Controllare l'interruttore della polarità su tutti i subwoofer: tutti questi
interruttori devono essere nella medesima posizione.
Con un sistema stereo a singolo subwoofer entrambi i
canali riproducono lo stesso segnale, o in altre parole
il pan pot del mixer non funziona (versione attiva)
• Controllare lo stato dell'interruttore STEREO / MONO: con un singolo
subwoofer deve stare nella posizione STEREO.
Quando il suono è molto forte, il livello diminuisce (attiva)
• La protezione in temperatura dell'amplificatore interviene per
proteggere l'amplicatore da un eccessivo sussiscaldamento: spostare
l'altoparlante in un posto più ventilato oppure abbassare il volume.
Suono Distorto
• Il livello del segnale di ingresso è troppo alto, abbassare il livello.
NOTA: L'altoparlante non deve mai lavorare con livelli che
fanno illuminare in modo pressochè costante il LED rosso
dell'amplicatore.
Livello dierente sui canali
• Controllare se si stanno usando cavi bilanciati su un canale e sbilanciati
sull'altro, ciò può comportare una notevole differenza di livello sui
canali.
• Assicurarsi che gli altoparlanti siano completamente collegati e
abbiano la medesima impedenza.
Rumore / Ronzio
• Abilitare l'interruttore GND LIFT, se il problema persiste premere tutti
i bottoni GND LIFT per tutti gli amplicatori del sistema.
• Qualora possibile, usare preferibilmente solo cavi bilanciati. Cavi
sbilanciati si possono usare ma sono più rumorosi sulle lunghe distanze.
• Talvolta può essere di aiuto alimentare tutto l'equipaggiamento
audio collegandolo dalla stessa linea di corrente AC, in modo che tutti gli
apparati condividano la stessa presa di terra.
TROUBLESHOOTING
No Power (amplied version)
• The loudspeaker's "POWER" switch is o.
• Make sure the mains AC outlet is live (check with a tester or a lamp).
• Make sure the mains plug is securely plugged into mains AC outlet.
No Sound (passive version)
• Is the loudspeaker cable connected?
• Is the SPEAKON cable connector correctly inserted? turn it clockwise
until it clicks.
• Are you sure your power cable works properly? check it using a cable
tester or replacing with a new one.
• Are you sure your power cables connected properly? you have to
connect the amplifier to the suboowofer input and your full range
loudspeakers to HIGH PASS output.
No Sound (amplied version)
• Is the input LEVEL control for the channel turned up?
• Is the SIGNAL LED illuminated? If not check if your signal level is too
low or check the signal cable, mixer and other equipment setting and
cabling.
• Are you sure your signal cables works properly? check it using a cable
tester or replacing with a new one.
A lack of bass when both channels works toghether
(amplied version)
• Check the polarity switch of all subwoofers: all these switches must
be in the same position.
With a single subwoofer stereo system both channels play
the same signal, or in other words the pan pot in the
mixer doesn't work (amplied version)
• Check the STEREO / MONO switch status: with a single subwoofer this
switch must be in STEREO position.
As soon as the music gets loud, the level decreases
(amplied version)
• The amplier thermal protection trips to protect the amplier from
excessive over-heating: move the loudspeaker in a more ventilated
location or turn down the volume.
Distorted Sound
• Input signal level is too high.Turn down your level controls.
NOTE: The loudspeakers should never be operated at a level which
causes the amplier Clip LEDs to illuminate constantly.
Dierent channel level
• Check if are using a balanced cable for one channel and an unbalanced
one for the other, as this would cause a considerable dierence in channel
levels.
• Be sure that your loudspeaker system is fully connected and both
loudspeakers have the same impedance.
Noise / Hum
• Enable GND LIFT button on rear panel, if the problem persist press all
GND LIFT buttons for all system's ampliers.
• Whenever possible, preferably use only balanced cables. Unbalanced
lines may also be used but may result in noise over long cable runs.
• Sometimes it helps to plug all audio equipment into the same AC
circuit so they share a common ground.

14
ENG ITA
SPEAKER specication SW115P SW115A
System type BPS series vented enclosure subwoofer
Nominal impedance 8 ohm -
Power Rating:
continuos 350 W -
peak 700 W -
Frequency Response 45 Hz - 210 Hz 39 Hz - 160 Hz
Sensitivity 97 dBspl @ 1 W / 1 m -
Maximum spl at 1m:
continuos 122 dBspl
peak 125 dBspl
Low frequency device 15" woofer
Crossover frequency 160 Hz 6 db/oct. 100 / 160 Hz 12 db/oct.
Transport system 2 handles and 4 casters
Connectors 2 x NL4 speakon (IN - HP OUT) -
Construction 15 mm plywood
Cabinet colour black (anti-scratch nish)
Mounting pole 1 top
Weight 29 Kg (63.9 lb) 32 Kg (70.6 lb)
Dimensions (WxHxD) 43 x 55 x 60 (68 w/casters) cm - 16.9 x 21.7 x 23.6 (26.8) inches
AMPLIFIER specication SW115P SW115A
Amplier Power:
continuos - 350 W
peak - 700 W
Connectors:
line input
(impedance)
- 2x Combo Jack-XLR F
(15 Kohm)
output - 2 x XLR M - 2 x Jack F
Nominal sensitivity:
line input - +4 dBu (line level at max)
Controls - volume, phase, xover freq.
100-160 Hz, stereo/mono, at
out, gnd lift.
Mains supply voltage: see label on the apparatus,
available for:
Europe - 230 V AC (±10 %) 50 / 60 Hz
U.S. - 115 V AC (±10 %) 50 / 60 Hz
Maximum consumption - 610 VA
Rated Consumption* - 255 VA
Stand-by Consumption - 30 VA
* Rated consumption is measured with pink noise with a crest factor of 12 dB, this can be
considered a standard music program.
TECHNICAL SPECIFICATIONS
SPECIFICHE TECNICHE
spec. DIFFUSORE SW115P SW115A
Sistema BPS serie bass-reex subwoofer
Impedenza nominale 8 ohm -
Potenza applicabile:
continua 350 W -
di picco 700 W -
Risposta in Frequenza 45 Hz - 210 Hz 39 Hz - 160 Hz
Sensibilità 97 dBspl @ 1 W / 1 m -
SPL massima a 1m:
continua 122 dBspl
di picco 125 dBspl
Altoparlante per bassi 15" woofer
Frequenza di incrocio 160 Hz 6 db/oct. 100 / 160 Hz 12 db/oct.
Sistema di trasporto 2 maniglie e 4 ruote
Connessioni 2 x NL4 speakon (IN - HP OUT) -
Costruzione 15 mm multistrato
Colorazione nero (nitura antigrao)
Flange per supporti 1 sopra
Peso 29 Kg 32 Kg
Dimensioni (LxAxP) 43 x 55 x 60 (68 con rotelle) cm
spec. AMPLIFICATORE SW115P SW115A
Potenza di uscita:
continua - 350 W
di picco - 700 W
Connessioni:
ingresso linea
(impedenza)
- 2x Combo Jack-XLR F
(15 Kohm)
uscita - 2 x XLR M - 2 x Jack F
Sensibilità nominale:
ingresso linea - +4 dBu (livello al massimo)
Controlli - volume, phase, xover freq.
100-160 Hz, stereo/mono, at
out, gnd lift.
Tensione alimentazione
di rete:
vedi etichetta sull'apparato,
disponibile per:
Europa - 230 V AC (±10 %) 50 / 60 Hz
Stati Uniti - 115 V AC (±10 %) 50 / 60 Hz
Consumo massimo - 610 VA
Consumo nominale* - 255 VA
Consumo senza segnale - 30 VA
* Il consumo nominale è misurato con un rumore rosa con un fattore di cresta di 12 dB, questo
può essere considerato come un programma standard di musica.
SPECIFICHE TECNICHETECHNICAL SPECIFICATIONS

15
ENG ITA

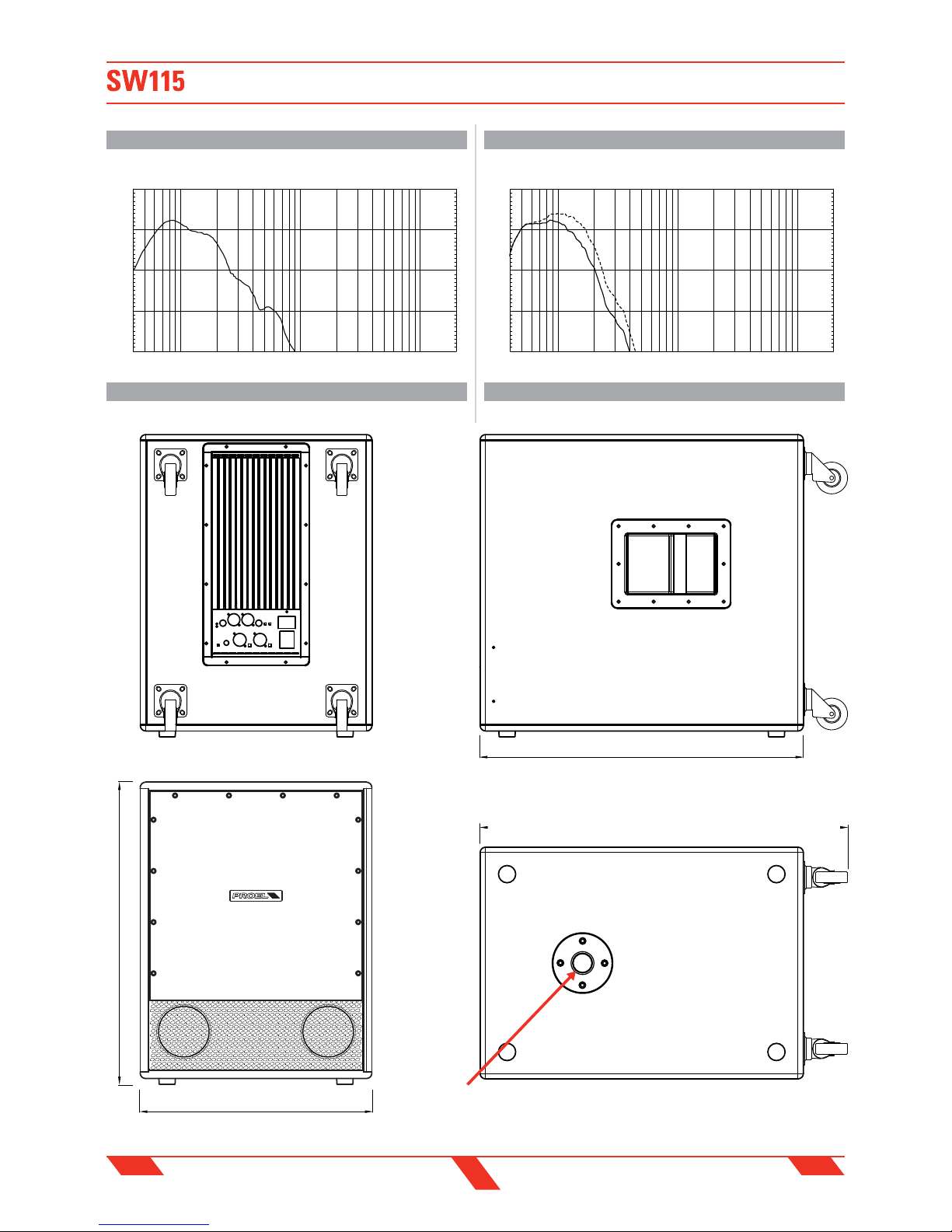

DIAGRAMS AND DIMENSIONS
DIAGRAMMI E DIMENSIONI
RISPOSTA IN FREQUENZAFREQUENCY RESPONSE
SW115A ____ 100Hz / _ _ _ 160Hz
SW115P
0
dB
40 100 1K 10K 20K
Hz
+10
-20
-30
-10
0
dB
40 100 1K 10K 20K
Hz
+10
-20
-30
-10
DIMENSIONS DIMENSIONI
55 cm (21.7 inch)
43 cm (16.9 inch)
60 cm (23.6 inch)
68 cm (26.8 inch)
ENG - stand mounting pole
ITA - angia per supporto

16
ENG ITA
NOTE NOTE

17
ENG ITA
NOTE NOTE

18
ENG ITA
NOTE NOTE

FOTOCOPIATE QUESTA PAGINA. COMPILATE E RISPEDITE IN BUSTA CHIUSA IL COUPON SOTTO RIPORTATO A:
PROEL S.P.A. - Via alla Ruenia, 37/43 - 64027 Sant’Omero (Te) - Italy
OPPURE VIA FAX AL NUMERO: [phone]
O VIA E-MAIL: [e-mail]
Cognome ___________________________________________________________________ Nome _________________________-________________________________
Ditta/Ente______________________________________________________________________________________________________________________________
Indirizzo _______________________________________________________________________________________________________________________________
CAP______________ Città ___________________________________________________________________________________ Prov. _________________________
Tel. _________________________________ Fax. __________________________________ E-mail _______________________________________________________
Prodotto ______________________________________________________________________________________________________________________________
Nome rivenditore _______________________________________________________________________________ Data acquisto ________________________________
Si, inseritemi nel vostro database per:
Poter ricevere depliants dei nuovi prodotti
Ricevere l’invito per le demo e la presentazione in anteprima dei nuovi prodotti
Per consenso espresso al trattamento dei dati personali a ni statistici e promozionali della vostra società, presa visione dei diritti di cui all’articolo 13 legge 675/1996.
Data ______________________________________________ Firma ______________________________________________________________________________
PHOTOCOPY THIS PAGE, COMPILE AND SEND IN A SEALED ENVELOP TO:
PROEL S.P.A. - Via alla Ruenia, 37/43 - 64027 Sant’Omero (Te) - Italy
OTHERWISE FAX TO: [phone]
OR BY E-MAIL: [e-mail]
Name ______________________________________________________________________ Surname _________________________-_____________________________
______
______
______
______
______
______
______
Company / Board_______________________________________________________________________________________________________________________
Address _______________________________________________________________________________________________________________________________
POST Code______________ Town _________________________________________________Province / State / Country _________________________________________
Phone _________________________ Fax. _________________________________________ E-mail ____________________________________________________
Product _______________________________________________________________________________________________________________________________
Dealer ______________________________________________________________________________________ Date of purchase _____________________________
Yes, put my details in your database to:
Receive new product information
Receive invitations for demos and preview presentations of new products
Your personal details are protected by Italian privacy laws article 13 legge 675/1996.
Date ______________________________________________ Signed ______________________________________________________________________________
___
___
___
___
___
___
___

code 96MAN0038rev.36/10
www.proelgroup.com
Le informazioni contenute in questo documento sono state attentamente redatte e controllate.Tuttavia non è assunta alcuna responsabilità per
eventuali inesattezze.Tutti i diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto per intero o in parte senza
previo consenso scritto della PROEL. PROEL si riserva il diritto di apportare senza preavviso cambiamenti e modiche estetiche, funzionali o di
design a ciascun proprio prodotto. PROEL non assume alcuna responsabilità sull’uso o sul l’applicazione dei prodotti o dei circuiti qui descritti.
The information contained in this publication has been carefully prepared and checked. However no responsibility will be taken for any errors.
All rights are reserved and this document cannot be copied, photocopied or reproduced in part or completely without written consent being
obtained in advance from PROEL. PROEL reserves the right to make any aesthetic, functional or design modication to any of its products
without any prior notice. PROEL assumes no responsibility for the use or application of the products or circuits described herein.
PROEL S.p.A.
(World Headquarters - Factory)
Via alla Ruenia, 37/43
64027 Sant’Omero (TE) - ITALY
Tel. [phone]
Fax [phone]
