Profile 840000017 User manual

Ref. : 840000017 Handleiding
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 1
A. Functies
1. Deze programmeerbare digitale tijdschakelaar (hier verder vernoemd als « timer ») kan uw elektrische
apparaten via een specifiek vooringesteld programma schakelen. Dit maakt het een ideaal energiebesparend
apparaat, of dient uitstekend als beveiliging van uw huis.
2. De aftelfunctie kan bij bepaalde tijd uw apparaten aan- of uitschakelen of via de random functie kunt u
apparaten op onregelmatige tijdstippen schakelen. Deze functie is niet ideaal al home automatisatie, maar is
zeker geschikt als afschrikking voor inbrekers bij afwezigheid.
3. Het LCD toont de verschillende programma’s en reële tijd

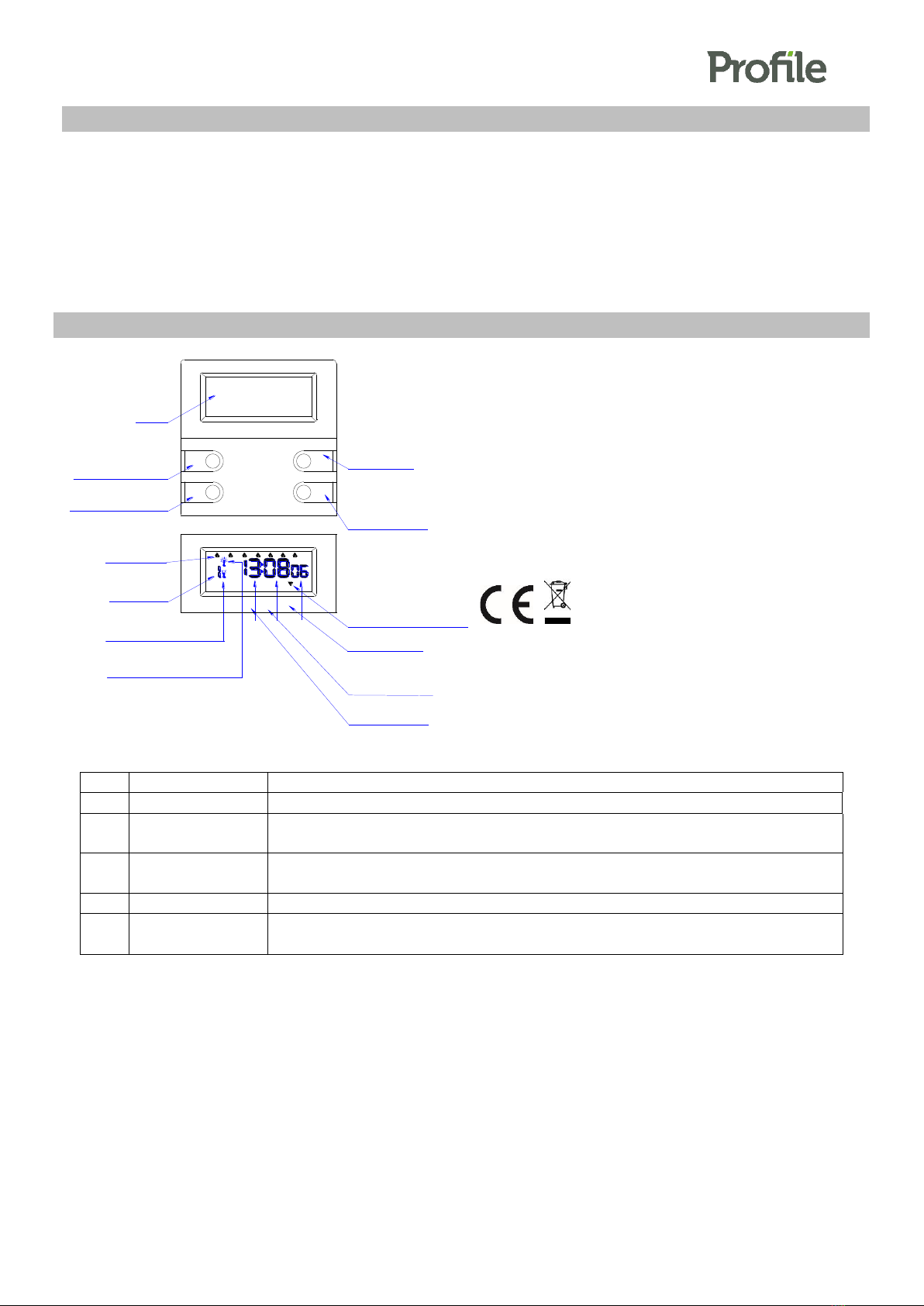

B. Foto en omschrijving
No.
Toetsen
Functies
1
LCD display
Toont de tijd en programma’s
2
RESET
DAY
Keert terug naar actuele tijd wanneer in programma modus
Druk eenmaal om je ingestelde programma’s te verwijderen.
5
MIN
ON/OFF
Deze knop stelt u in staat te navigeren tussen ON, AUTO en OFF. Bij elke druk op de knop
veranderd het de functie op het LCD scherm naar : ONAUTOOFF
6
PGM
Stel de tijd en week in en bevestig uw instellingen
9
ZONE
HOUR
Druk tegelijk op de knop CLOCK en - om de tijd van zomer- naar winteruur te wijzigen, en
omgekeerd. Op het display verschijnt/verdwijnt de letter « S »
1st programme
power on at all time
Power off at all time
Programmes set are
Only effective
under "AUTO"state
ON/AUTO/OFF State display
Hour
power on setting state
power off setting state
ON AUTO OFF
Min Sec
PROGRAMMING
MODE
MO TU WE TH FR SA SU
MO TU WE TH FR SA SU
ON/OFF
MIN
RESET
DAY
DAY SETTING/
RESET OR RESTORE
Effective days for
programmes set
MIN SETTING/
ON/AUTO/OFF SETTING
LCD
ZONE
HOUR
HOUR SETTING/
SUMMER OR
WINTER TIME
SETTING
ON AUTO OFF
PGM
220-240V ~ 50Hz
Resistief vermogen: 3120W (13A)
Inductief vermogen: 460Va (2A)
Weekprogrammatie
instelbaar per 1 minuut
10 programma’s / dag
Zomer-/wintertijd
Met handmatige aan/uit schakelaar

Ref. : 840000017 Handleiding
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 2
D. Instellen van weekdag en uur
1. Instellen van de weekdag
1.1 Druk lang op de toets « DAY » tot de LCD knippert.
1.2 Druk op de toets « DAY » om de weekdagen te kiezen. De sequentie op het display toont als volgt:
Mo(maandag)Tu(dinsdag)We(woensdag)Th(donderdag)Fr(vrijdag)Sa(zaterdag)Su (zondag)
1.3 Drukt u traag op de toets « DAY » , dan zal keuze tussen de weekdagen traag verwisselen. Indien u de toetsen
ingedrukt houdt verwisselen deze snel.
2. Instellen van het uur
2.1 Druk lang op de toets « DAY » tot de LCD knippert.
2.2 Druk op de toets HOUR om het uur te verhogen
2.3 Druk op de toets MIN om de minuten te verhogen
2.4 Druk op de « PGM » toets om te bevestigen.
3. Instellen van het zomer-/winteruur
3.1 Druk lang op de toets ZONE om naar zomeruur over te gaan. Het uur op de LCD veranderd automatisch met 1u.
3.2 Druk opnieuw lang op de toetsen ZONE om terug naar winteruur over te schakelen.
Opmerking :
Het LCD moet steeds in real time uur staan om de instellingen van uur en week aan te kunnen passen. Indien de LCD in
programmatie staat.

Ref. : 840000017 Handleiding
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 3
E. Programmeren
1. Indien het scherm op real time uur staat, druk eenmaal op de toets « PGM » om naar programmatie over te
gaan. « 1ON » toont links het scherm :
1.1 « 1 » Toont de gekozen programmanummer (Deze gaat van 1 tot 14)
1.2 « ON » betekent de tijd wanneer het apparaat AAN gaat.
1.3 « OFF » betekent de tijd wanneer het apparaat UIT gaat.
2. Om te navigeren tussen de verschillende programma’s « MIN » of « HOUR »,. Deze gaat als volgt :
1ON1OFF…… 5ON5OFF
3. Eens het juiste programma gekozen, kunt u de tijd en weekdag(en) aanpassen. Indien u steeds op de toets
« DAY » drukt, toont dit de weekdagen waarop de timer moet schakelen als volgt :
4.1 MO TU WE TH FR SA SU
4.2 MO TUWETHFRSASU
4.3 SA SU
4.4 MO TU WE TH FR
4.5 MO TU WE TH FR SA
4. Indien u eenmaal op de toetsen « DAY » drukt, navigeert u traag tussen de verschillende weekdag(en). Indien u
blijft drukken, navigeert u snel. Los deze toets om indien u het geschikte weekprogramma heeft gevonden. Druk
op de toets PGM om te bevestigen.
5. Druk op de toets HOUR om het uur te verhogen
6. Druk op de toets MIN om de minuten te verhogen
7. Om meerdere programma’s in te stellen, volg de stappen zoals beschreven in #2 of #6
Opmerking :
(a) Om een ingesteld programma te veranderen, herhaal de stappen #2 tot #7 zoals vermeld in punt E en verander de data.
(b). Na het instellen van uw programma, Indien u gedurende 15 seconden geen toets indrukt, springt het LCD automatisch naar
Real time uur.
H. Een programma stoppen/verder zetten
Om de gekozen programma’s te stoppen of verder te zetten druk steeds op de toets « ON/OFF ». Het LCD toont :
1. ON : De ingestelde programma’s werken niet, het aangesloten apparaat werkt continu.
2. AUTO : Het aangesloten apparaat werkt volgens de ingestelde programma’s.
3. OFF : De ingestelde programma’s werken niet. Het aangesloten apparaat werkt niet.

Ref. : 840000017 Handleiding
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 4
I. GEBRUIK
1. Stel uw AAN/UIT programma’s in.
2. Schakel het te schakelen apparaat uit.
3. Plug het te schakelen apparaat in het stopcontact van de timer. Plug de timer in een stopcontact.
4. Schakel het te schakelen apparaat aan.
5. Het te schakelen apparaat zal volgende de ingestelde programma’s werken, tenzij manueel een andere functie
gekozen wordt.
J. Veiligheid
Deze timer is geschikt voor gebruik binnenshuis. Gebruik deze nooit buiten.
1. Het maximum vermogen mag niet worden overschreden, al aangegeven in de specificaties
2. Eenmaal aangesloten, is de interne batterij opgeladen na 2 uur.
K. Garantie
De garantieperiode bedraagt 2 jaar en vangt aan op de datum van aankoop. Gedurende de garantieperiode verhelpt
Eltra nv alle defecten die te wijten zijn aan materiaal- of productiefouten. Eltra nv kan, naar keuze, het defecte
toestel ofwel herstellen ofwel vervangen.
Eltra nv is niet verplicht om toestellen te herstellen of te vervangen indien ze defect zijn geraakt ten gevolge van
beschadigingen, oneigenlijk gebruik, modificaties of wijzigingen die werden aangebracht na de aankoopdatum.
Breng het defecte toestel, samen met het originele aankoopbewijs terug naar de winkel waar het toestel werd
verkocht. Voeg steeds een nota toe met de beschrijving van het probleem.
Eltra nv kan onder gen enkel beding aansprakelijk gesteld worden voor schade van welke aard ook, indien het toestel
niet correct volgens de voorgeschreven installatie-instructies werd geïnstalleerd, noch voor schade ten gevolge van
onvoorziene omstandigheden zoals natuurrampen, blikseminslag… Alle daaruit voortvloeiende kosten vallen
bijgevolg uitsluitend ten laste van de koper en worden niet gedekt door de garantievoorwaarden.

Ref. : 840000017 NOTICE
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 1
A. Fonctions
1. La minuterie numérique programmable (que nous appellerons désormais la minuterie) permet de programmer
des plages de marche/arrêt (on/off) de vos appareils électroménagers, comme par exemple une cafetière ou
une lampe. Elle est idéale pour faire des économies d’énergie, mais aussi pour la sécurité de votre maison.
2. La fonction Compte à rebours peut allumer ou éteindre votre appareil selon les plages horaires que vous aurez
programmées et la fonction Programmation aléatoire vous permet d’allumer et d´éteindre l’appareil à des
heures irrégulières, faisant de cette minuterie un produit idéal non seulement pour l’automatisation de votre
foyer, mais aussi pour vous protéger contre les vols en votre absence.
3. L’écran à cristaux liquides affiche la programmation sélectionnée et l’heure réelle.

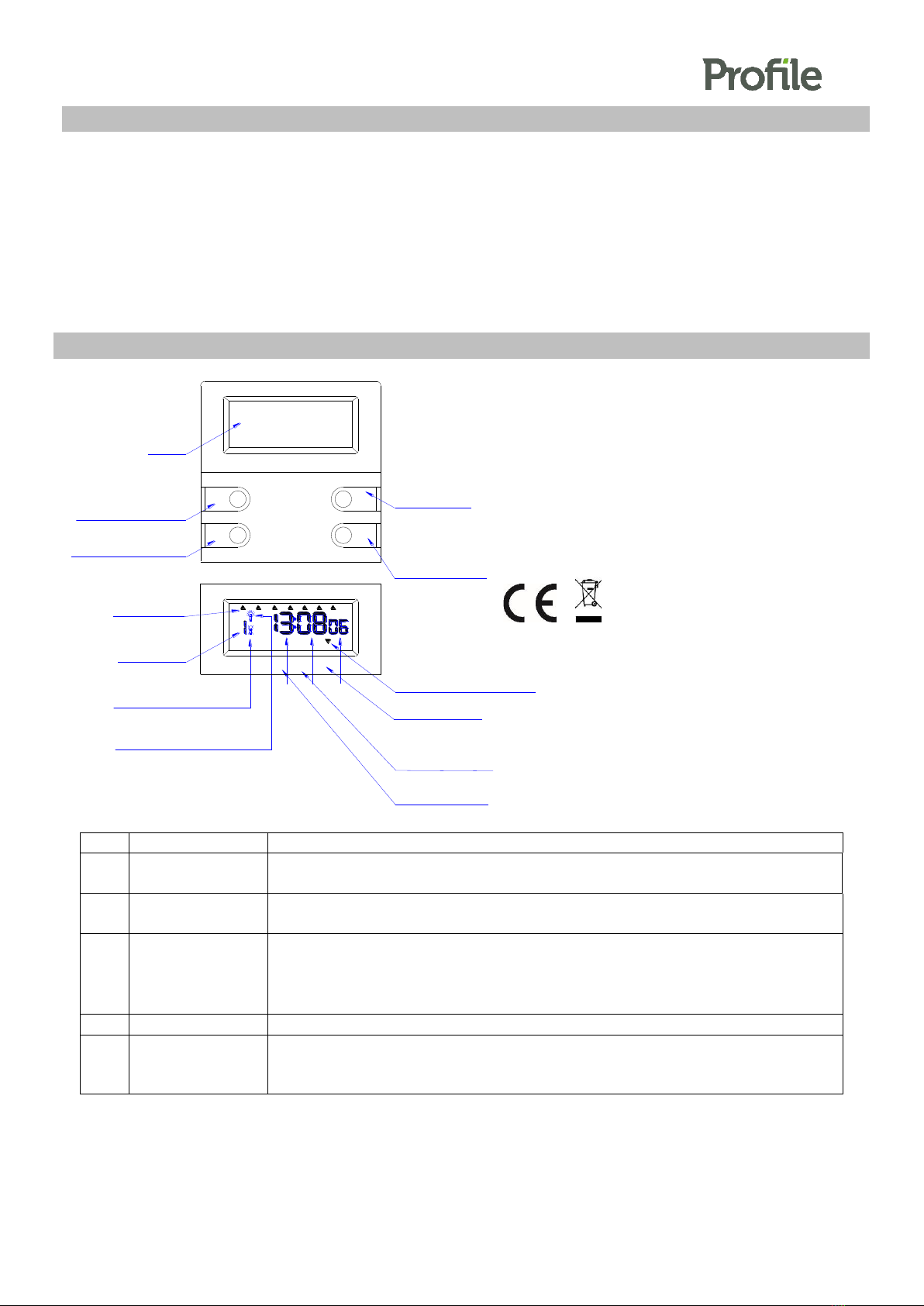

B. Photo et description
No.
Description
Fonctions
1
Ecran à cristaux
liquides
Il affiche l’heure et la sélection des programmes.
2
RESET
DAY
Pour régler le jour
Appuyez longue sur ce bouton pour effacer
3
MIN
ON/OFF
Ce bouton permet de basculer en mode ON (Marche), AUTO (Automatique) ou OFF(Arrêt)..
Chaque fois que vous appuyez sur ce bouton le trait horizontal se déplacera sur l’écran en
fonction de la séquence suivante : ONAUTOOFF écrite sur le boîtier de la minuterie
Pour régler les minutes
4
PGM
Pour régler le jour et l’heure et pour confirmer le réglage
5
HOUR
ZONE
Appuyez sur ce bouton pour passer à l’heure d’été. L’heure affichée avancera automatiquement
d’une heure.
Pour régler les heures
1st programme
power on at all time
Power off at all time
Programmes set are
Only effective
under "AUTO"state
ON/AUTO/OFF State display
Hour
power on setting state
power off setting state
ON AUTO OFF
Min Sec
PROGRAMMING
MODE
MO TU WE TH FR SA SU
MO TU WE TH FR SA SU
ON/OFF
MIN
RESET
DAY
DAY SETTING/
RESET OR RESTORE
Effective days for
programmes set
MIN SETTING/
ON/AUTO/OFF SETTING
LCD
ZONE
HOUR
HOUR SETTING/
SUMMER OR
WINTER TIME
SETTING
ON AUTO OFF
PGM
220-240V ~ 50Hz
Puissance résistive max : 3120W (13A)
Puissance inductive max : 460Va (2A)
Programme hebdomadaire
Règlable par 1 minute
10 Programmes / jour
Heure d’hiver/été
Avec interrupteur ON/OFF manuel

Ref. : 840000017 NOTICE
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 2
D. Réglage du jour et de l’heure
1. Réglage des jours de la semaine
1.1 Appuyez longue sur le bouton « DAY » ( Réglage) jusqu’à ce que l’affichage se mette à clignoter, ce qui indique
que vous pouvez passer au réglage
1.2 Appuyez sur le bouton « DAY » pour faire avancer les jours, la séquence de l’affichage est la suivante:
Mo(lundi)Tu(mardi)We(mercredi)Th(jeudi)Fr(vendredi)Sa(samedi)Su(dimanche)
1.3 En appuyant une fois sur les boutons « DAY » le jour avancera ou reculera lentement. Si vous maintenez le
bouton enfoncé l’affichage des jours de la semaine défilera rapidement. Relâchez le bouton dès que le jour de
la semaine désiré s’affiche à l’écran.
2. Réglage de l’heure
2.1 Appuyez longue sur le bouton « DAY » ( Réglage) jusqu’à ce que l’affichage se mette à clignoter, ce qui indique
que vous pouvez passer au réglage
2.2 Appuyez sur le bouton « HOUR » pour faire avancer le nombre d'heures,
2.3 Appuyez sur le bouton « MIN » pour faire avancer le nombre de minutes,
3. Passage de l’heure d’été
3.1 Appuyez longue sur le bouton « ZONE » pour passer à l’heure d’été. L’heure affichée avancera
automatiquement d’une heure
Appuyez de nouveau longue sur le bouton « ZONE pour repasser a l’heure d’hiver.
Remarque :
L’écran doit être en mode affichage de l’heure réelle pour passer en mode réglage du jour et de l’heure. Si l’écran est en mode
sélection de programme

Ref. : 840000017 NOTICE
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 3
E. Sélection du programme
1. Lorsque l’écran est en mode affichage de l’heure réelle, appuyez une fois sur le bouton « PGM » pour passer en
mode sélection de programme. « 1ON » s’affichera à gauche de l’écran :
1.1 « 1 » indique le numéro du groupe de programmes (les groupes de programmes vont de 1 à 14)
1.2 « ON » indique les plages « marche ».
1.3 « OFF » indique les plages « arrêt ».
2. Pour sélectionner le groupe de programme et l’état « ON » ou « OFF », appuyez sur le bouton « PGM » pour
faire défiler les numéros des programmes. La séquence de l’affichage sera la suivante :
1ON1OFF…… 5ON5OFF
3. Une fois le groupe de programme sélectionné, vous pourrez alors régler les jours de la semaine et l’heure.
Appuyez sur le bouton « DAY » (Réglage) et chaque fois que vous appuierez sur le bouton « DAY » l’affichage
suivra la séquence suivante :
4.1 MO TU WE TH FR SA SU ( LUN MAR MER JEU VEN SAM DIM)
4.2 MO(lundi) TU(mardi)WE(mercredi)TH(jeudi)FR(vendredi)SA(samedi)SU(dimanche)
4.3 SA (samedi) SU (dimanche)
4.4 MO(lundi) TU(mardi) WE (mercredi) TH(jeudi) FR (vendredi) et
4.5 MO(lundi) TU(mardi) WE (mercredi) TH(jeudi) FR (vendredi) SA(samedi)
4. En appuyant une fois sur les boutons « DAY » , les jours avanceront ou reculeront un par un. Si vous maintenez le
bouton enfoncé l’affichage des jours de la semaine défilera rapidement. Relâchez le bouton dès que le jour de la
semaine désiré s’affiche à l’écran. Appuyez sur le bouton « PGM » (réglage) pour confirmer le réglage et
l’affichage.
5. Appuyez sur le bouton « HOUR » pour faire avancer le nombre d'heures,
6. Appuyez sur le bouton « MIN » pour faire avancer le nombre de minutes,
7. Pour régler un autre groupe de plages ON/OFF marche/arrêt, suivez la même procédure du point 2 au point 6.
Remarque :
(b). Une fois la programmation effectuée,sSi vous ne touchez à aucun bouton, l’heure s’affichera automatiquement au bout de
15 secondes.
H. Arrêt/reprise du programme présélectionné
Pour arrêter ou relancer un programme présélectionné, appuyez une fois sur le bouton « ON/OFF » (marche/arrêt).
L’affichage à l’écran changera en fonction de la séquence suivante :
1. ON : Le programme est supplanté et l’appareil fonctionne en permanence
2. AUTO : Ce mode relance le programme présélectionné et l’appareil s’allumera et s’éteindra
automatiquement en fonction de la plage réglée
3. OFF : Le programme est supplanté et l’appareil est éteint en permanence

Ref. : 840000017 NOTICE
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 4
I. Connexions
1. Réglez les plages On/Off (marche/arrêt) désirées sur la minuterie, comme indiqué précédemment.
2. Eteignez l’appareil électrique.
3. Connectez la fiche du cordon d’alimentation de l’appareil dans la prise de la minuterie, puis branchez cette
dernière à une prise électrique pour la mettre sous tension.
4. Allumez l’appareil.
5. L’appareil s’allumera et s’éteindra en fonction du programme sélectionné, à moins que vous n’ayez enclenché
l’interruption manuelle.
J. Consignes de sécurité
Cette minuterie est destinée à un usage en intérieur uniquement. NE L’UTILISEZ PAS en extérieur.
1. La tension et la fréquence de l’appareil à brancher dans la minuterie doivent être identiques à celles indiquées
dans les « Spécifications »
2. Une fois branchées, les batteries nécessitent 2 heures pour se charger complètement
K. Garantie
La période de garantie pour ce produit est de 3 ans à compter de la date d’achat. Au cours de la période de garantie,
ELTRA sa/nv prendra en charge toutes les pannes dues à des défauts de matériel ou de production. ELTRA sa/nv
peut, au choix, réparer ou remplacer l’appareil défectueux.
ELTRA NV n’est pas tenue de réparer ou de remplacer des appareils dont le mauvais fonctionnement est dû à des
dégradations, une utilisation inappropriée ou des modifications apportées après la date d’achat.
Rapportez l’appareil défectueux, accompagné de la preuve d’achat, au magasin où l’appareil a été acheté. Incluez
toujours une note décrivant le problème.
ELTRA sa/nv ne peut en aucun cas être tenue pour responsable des dégâts de quelque nature que ce soit dus à une
installation de l’appareil non conforme aux instructions d’installation, ni des dégâts provoqués par des circonstances
imprévisibles comme les catastrophes naturelles, la foudre, ... Tous les coûts afférents sont donc exclusivement à
charge de l’acheteur et ne sont pas couverts par la garantie.

Ref. : 840000017 Manual
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 1
A. Functions
1. The Programmable Digital Timer (hereinafter refer as “Timer”) can preset specific on/off time of your home
electrical appliances. It is ideal for energy saving and home security.
2. The countdown function can switch on/off your appliance on your pre-set time and random functions allows you to
switch on and off the appliance in irregular time, it is not only ideal for home automation, also prevent burglary
during your absence.
3. The LCD displays program setting status and real time.
4. With maximum 140 on/off programs per week .
B. Image and description
No.
Description
Functions
1
LCD Display
Shows time and program setting.
2
RESET
DAY
Press long to reset all your preset programs
To set day settings
3
MIN
ON/OFF
Change the setting mode to ON, ATUO or OFF. When press the button each time, the
horizontal line in the LCD moves to ONAUTOOFF which were silk printed on the
Timer
To set minutes
4
PGM
To set time and week and to confirm setting
5
ZONE
HOUR
Press Button long to change to Summer Time. Time display adds one hour automatically
To set hours
1st programme
power on at all time
Power off at all time
Programmes set are
Only effective
under "AUTO"state
ON/AUTO/OFF State display
Hour
power on setting state
power off setting state
ON AUTO OFF
Min Sec
PROGRAMMING
MODE
MO TU WE TH FR SA SU
MO TU WE TH FR SA SU
ON/OFF
MIN
RESET
DAY
DAY SETTING/
RESET OR RESTORE
Effective days for
programmes set
MIN SETTING/
ON/AUTO/OFF SETTING
LCD
ZONE
HOUR
HOUR SETTING/
SUMMER OR
WINTER TIME
SETTING
ON AUTO OFF
PGM
220-240V ~ 50Hz
Max resistive capacity: 3120W (13A)
Max inductive capacity: 460Va (2A)
Weekly programming
Adjustable in periods of 1 minute
10 Programs/day
Summer-/winter time
With manual ON/OFF switch

Ref. : 840000017 Manual
Eltra nv, Pachtgoedstraat 2, 9140 Temse, BELGIUM 2
D. Week and time settings
1. Week settings
1.1 Press and hold the « DAY » Button until the display flashes, which indicates setting is ready
1.2 Press « DAY » Button to increase the day, the sequence of the display is shown as follows:
MoTuWeThFrSaSu
1.3 Press « DAY » Button once will increase or reduce the day by sequence slowly. To press and hold the button,
the week display moves quickly. Release the button until your desired day of the week shown on the display.
2. Time setting
2.1 Press and hold the « DAY » Button until the display flashes, which indicates setting is ready
2.2 Press « DAY » Button to increase number of hours
2.3 Press « DAY » Button to increase number of minutes
2.4 Press « PGM » Button to confirm
3. Summer time settings
3.1. Press « ZONE » Button long to change to summer time, time display automatically adds one hour
3.2. By pressing « ZONE » Button long again you will cancel the summer time setting.
Note:
LCD must be in real time display to start week and time setting. If LCD is in program setting display, press CLOCK
Button once to return to real time display.
