Dear Customer,

Prior to using any pneumatic tool (hereinafter: tool'

or 'product') read carefully this User's Manual and

observe the rules specified herein and intended to

avoid any injures or life hazard and to protect against

possible electrocutions, hurts, explosions or fires.

Operation of electric tools must conform to relevant Health and

Safety regulations that are in force at premises where the tools are

used.

Failure to observe the following warnings and /or any interventions into

structures of pneumatic tools makes the warranty obligations null and void

and releases the manufacturer from responsibility for failures that may arise

due to or in connection with operation of the tools or damages inflicted on

persons, animals, assets or the equipment itself.

Please keep this Manual at hand to be able to refer, at any time, to

instructions and guidelines contained herein. We shall not be held

responsible for any injuries or failures that may occur as a result of disobeying

this Manual and safety warnings.

NOTE: Due to permanent improvements of our products we reserve the right to

introduce amendments to the product designs that are not described in this

Manual.

CHAPTER I. GENERAL SAFETY TIPS FOR USE OF PNEUMATIC TOOLS

n Use of the tool

– The tool together with the supplementary equipment must be

used in accordance with the Manual. Both the tool and the

supplementary equipment must be used exclusively for the intended

applications with mandatory consideration to tips and guidelines of the tool

manufacturer. It is strictly forbidden to use the tool or the device to any other

purposes. As a rule the tool must be switched on just before approaching to

the treated material /location where the tool is to be operated.

– The workplace must be always kept clean and tidy. Mess at the

workplace increases probability of dangerous incidents. All jobs must be

carried out in well ventilated rooms.

– Pay attention to the ambient environment. Do never expose the

tool to the effect of rain. Remember about appropriate lighting. Do never

target the gun towards people or animals. Do never allow third persons to

touch the coil hose, compressor or the power cord of the compressor. No third

person should be allowed to stay within the working area. Do never allow

children to approach the equipment.

– Technical condition of the tool. Check the tool and the coil hose in

terms of completeness and possible defects.

– Protect yourself against electrocution. While working avoid

contacts between parts of your body and live electric parts, e.g. components

of the system, heating components or electric equipment.

– Store the tool at the location inaccessible to unauthorized

persons. Tools that are currently not in use should be stored at dry and closed

places inaccessible to children. All maintenance operations must be carried

out after disconnection of the hose with compressed air from the tank.

– Do never excessively overload the tool. It is better and safer to work

with the performance specified in the technical data sheet.

– Do always wear safety clothes. While working the tool never wear

loose clothes or jewelry. It is recommended to wear at work rubber gloves

and antislip shoes. In case of long hair cover it with a mesh.

– Do never use the coil hose for other purposes. Do not lift or carry the

tool holding for the coil hose. Protect the hose against heat, oil and sharp

edges.

– Take care about the tool. Remember to keep the tool clean, which

guarantees efficient and safe work. Observe the maintenance rules.

Regularly check the connection ports and the coil hose, upon detection of

defects have the hose repaired by an authorized workshop.

– Transportation. Prior to transportation the tools must be cleaned from

used material and dried. They can be transported only after appropriate

protection against contamination.

NOTE! Be always careful and vigilant whilst carrying out your jobs. Pay

attention to work efficiency. Act sensibly and logically. Response efficiency

may be distorted due to consumption of alcohol, under the influence of

medication or drugs or as a result of an illness of tiredness. Under such

circumstances give up working with use of the tool.

– Always check the tools for possible deficiencies or failures. Prior to

each application the tool must be carefully inspected with particular

attention to protecting components and the parts that are suspected to be

defective. It is necessary to assess whether they perform correctly and carry

out the assigned functions. Check all the moving parts whether they perform

their functions and are not locked or seized and free of defects. All the

components must be correctly assembled to guarantee safe operation of the

appliance. When any symptoms of defects or malfunction of the equipment

are spotted the device must be immediately switched off and disconnected

from the source of power supply. Defective protecting components and parts

should be repaired /replaced only by an authorized workshop unless the

User's Manual states otherwise.

NOTE! For your own safety use only original accessories and supplementary

equipment as specified in the User's Manual or are recommended by the

manufacturer. Application of other accessories and equipment, different from

the ones recommended in the User's Manual or in the manufacturer's data sheet

may pose a hazard of injuries or damage to assets.

n Health and Safety

1) Employers are obliged to hand over this User's Manual for the tool to its

operator!

2) Prior to starting working with the tool operators must read the

manufacturer's instructions and get familiar with technical parameters

of the tool.

3) Operation of the tool, its inspection and maintenance must be always

carried out in accordance with the effective health and safety standards.

4) While working with pneumatic tools operators must always wear

protective goggles and ear protectors.

5) For handling chemical liquids use protective masks with filters to protect

the respiratory tract and eyes.

6) The working compressor gets really hot. Touching it can cause skin burns.

7) The air sucked by the compressor must be free of admixtures of foreign

gases and /or fumes as they may catch fire inside the compressor or even

explode.

8) While disconnecting the quick coupler the operator must grasp the

coupling part of the hose with a hand to avoid injuries by a whipping

hose.

9) Operators, who work with pneumatic guns, including also air blowing

guns, must wear protective goggles. Foreign bodies and blown particles

may easily cause injuries of eyes.

n Safety tips for working with sprayed substances

– Do never use paints or thinners with their ignition point bellow 55 C.

– Do never heat up paints or thinners.

OPERATING INSTRUCTION

, GRAVITY FEED PAINTING GUN WITH AN UPPER RESERVOIR Product No. 66245

Original text translation

– While working with substances that are hazardous to human health it is

required to use filtering equipment t protect eyes and the respiratory tract (a

face-protecting mask). Pay attention to information about protecting

measures provided by manufacturers of those substances.

– Observe the rules for handling hazardous materials. That information is

provided on packages of the applied materials in the form of codes and safety

signs. When necessary, undertake additional safety measures, in particular

wear appropriate clothes ad masks.

– Do never smoke during spraying operations or at the workplaces. Also

fumes of the sprayed agents can be inflammable.

– Furnaces, open light sources o sparking devices can never be used nearby

open containers with paints as it may lead to a fire /explosion. It is also why

smoking in such areas is forbidden.

– Do never store or eat food or drink in rooms where spraying operations are

carried out. Fumes of the applied substances are hazardous for human

health.

– Rooms, where spraying operations are carried out with use of hazardous

substances must have volume more than 30 m . Sufficient air flow must be

provided during spraying and drying operations. Do not spray against the

wind. As a rule, spraying of inflammable of potentially hazardous agents

subjects to legal regulations issued by local authorities.

– In connection to a PVC pressure horse do never use such agents as a

mineral spirits, butanol, dichloromethane, as it reduces the hose lifetime.

NOTE! Do never use thinners (solvents) or cleaning agents that cause oxidation

of the aluminium container, the gun itself and its galvanized parts. Under

extreme conditions, oxidation may be a reason for explosion. Manufacturers of

painting products and solvents provide necessary information on product

packages. Under no circumstances use acids to clean pneumatic tools.

Please observe and follow the safety tips.

CHAPTER II. START-UP AND OPERATION OF PNEUMATIC TOOLS

IMPORTANT! General operation rules refer to all the pneumatic

tools included into the set of painting equipment.

RECOMMENDATIONS FOR SUPPLYING TOOLS WITH COMPRESSED AIR:

- The supplied compressed air should be always clean and dry.

- It is recommended to use filtering components to capture particles of

water, solids and oil.

- Prior to each use check the pneumatic hose and connection couplers for

their applicability, tightness and connection correctness.

- Prior to each use check the compressed air supply device (e.g. a compressor,

pneumatic system).

- To take advantage of full power and performance of the tool, use quick

disconnect couplers of appropriate length and diameter.

- Avoid sharp bending or kinking of the air hose.

- Do never use these tools for industrial applications.

- Do never use these tools for the food industry.

- Do never use these tools in a dusty environment.

CAUTION! It is strictly forbidden to exceed the maximum permissible

pressure of the supplying air! Excessive pressure leads to exceeding of

permissible operating parameters of the tool and may result in damage of the

tool and /or the supplying hose as well as personnel injuries.

RECOMMENDATIONS FOR WORKING WITH PNEUMATIC TOOLS:

Prior to commence operation of a pneumatic tool it is mandatory to make

sure that it has been correctly connected to the air pressure source with

appropriate sequence of the system components (see Fig. 1).

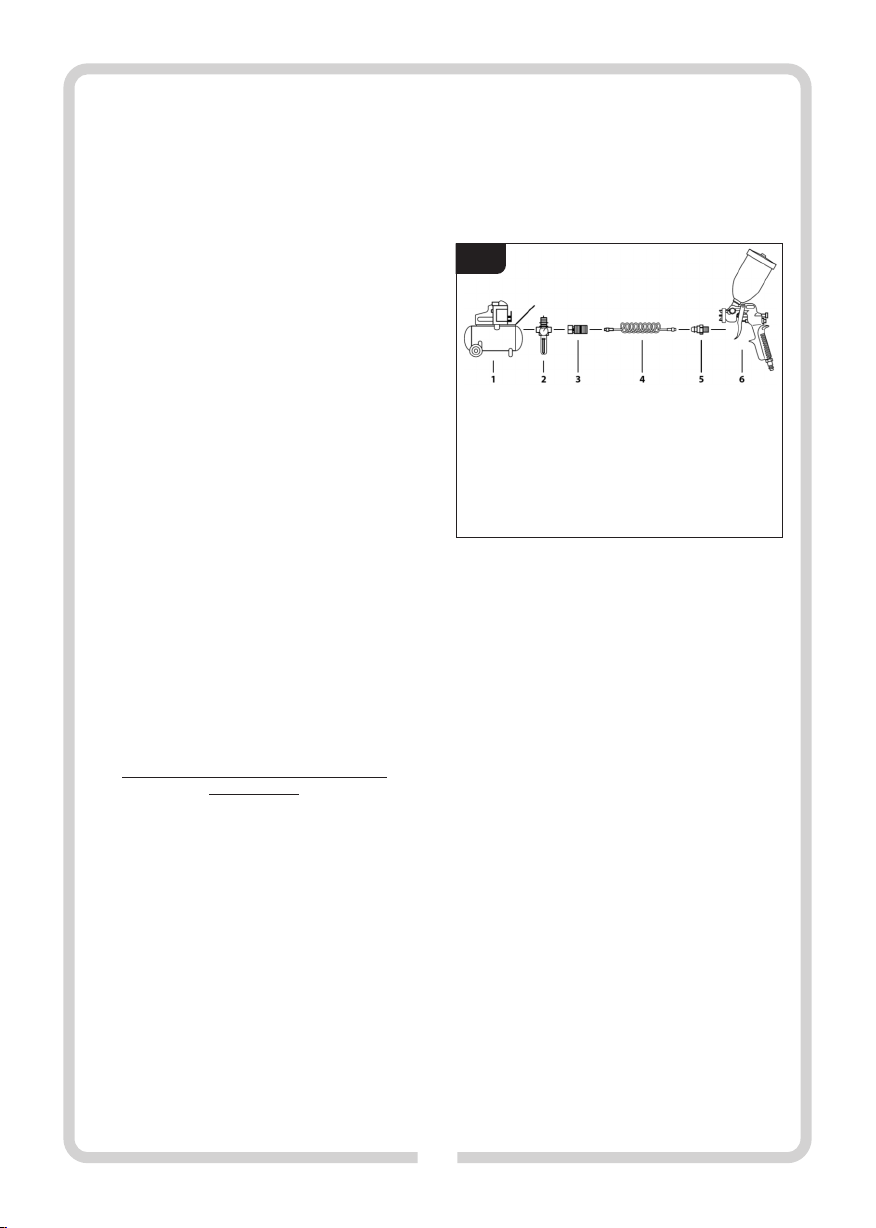

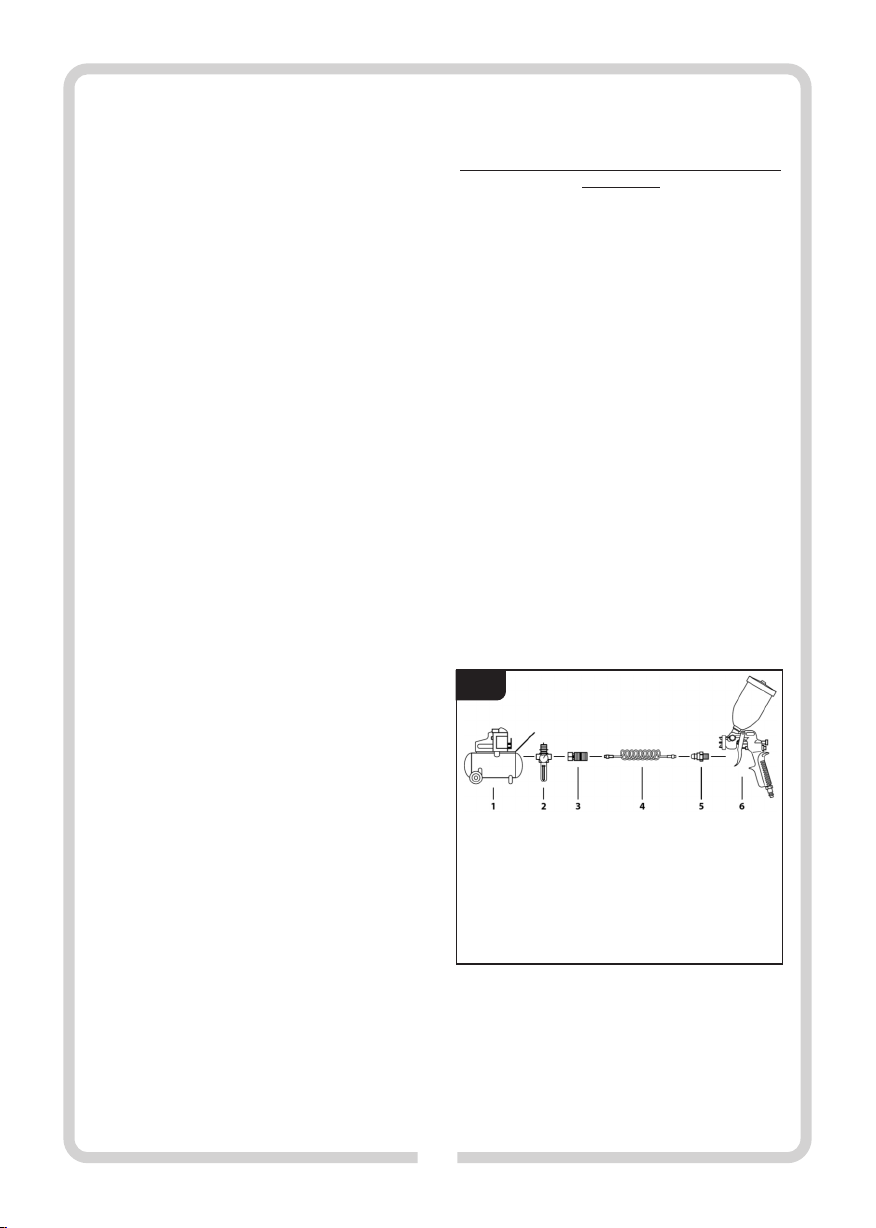

SYSTEM LAYOUT OF PNEUMATIC TOOLS:

(1) Compressor (with an oil trap as an option)

(2) Filter – pressure controller, water trap

(3) Quick disconnecting coupler

(4) Coil hose

(5) Quick disconnecting coupler

(6) Pneumatic tool (example drawing)

It is forbidden to repair, adjust or replace parts of the system when the tool

is in operation.

During breaks in tool operation or while moving from one place to

another, operators must remove the sprayed substance from the reservoir

(in case when a painting gun or an oil-spraying gun is used) and then

disconnect the source of compressed air supply. Finally, the tool nipple must

be disconnected from the coupler. When the tool nipple is to be replaced it is

mandatory to shutoff the compressed air supply to avoid bulleting of the

nipple in case of unintentional triggering the tool.

Tools must be protected against drops and impacts as well as against

contamination with mud, water, sand, etc. and maintain in accordance with

this User's Manual. Attention must be paid to keep the air supplying hoses in

sound technical condition.

RECOMMENDATIONS RELATED TO OPERATION OF COIL HOSES:

Coil hoses must be:

- firmly attached to and clamped on the air hose nipples.

- free of gas leaks (in case of leakage detection one has to immediately

shutoff supply of compressed air),

- regularly blown with warm air,

- connected to compressed air sources furnished with oil traps and

condensate drains,

- protected against mechanical damage and effect of caustic agents (acids,

bases), oil and grease.

At locations where coil hoses are expose to mechanical damage use of

armoured hoses is recommended. Upon detection of a hose exposure to a

caustic materials one has to wash the hose with copious amount of water and

check whether it is still free of leaks, discolorations or deformations and

whether the stiffness of the hose external surface has remained unaltered. It

is forbidden to use a damaged hose.

Hoses with outer surfaces contaminated with grease or oil must be carefully

cleaned with use of dry cotton tow.

Use of a damaged or contaminated hose poses a risk of occupational

accident.

Air hoses must be connected to and disconnected from tools only when

supplying of compressed air is shut off. It is forbidden to stop supply of

compressed air by kinking a hose!

Upon connection of the air hose to the source of compressed air the

hose must be blown through at first with maintaining necessary

safety precautions in order to remove all dust accumulated inside the

hose. Only after that a pneumatic tool can be connected to the hose.

Air hoses must never touch or be routed nearby live electric conductors.

Fig. 1

1.1. INTENDED USE AND OPERATION TIPS:

The gravity feed painting gun with the upper reservoir is designed to

application such painting materials as metallic and non-metallic varnishes,

enamels, primers, acrylic paint, acrylic primers and sprayed putty paints

(according to guidelines of relevant manufacturers).

Steel body and trigger. The gun is provided with controls for rate of the

compressed air, feed rate of paints and the output spraying cone: spherical

cone or flat cone.

Prior to start spraying get familiar with guidelines provided by

manufacturers of paints and thinners.

To wash the instrument use the solvent that is suitable for the specific

painting material but do not immerse the tool into solvents.

Use the quick coupler of appropriate size and coils of appropriate diameter –

it enables to take advantage of full capacities of the tool, such as application

rates.

MAJOR COMPONENTS:

1. Reservoir

2. Nozzle head

3. Handle (body) of the gun

4. Lid

5. Venting orifice

6. Inlet coupler

7. Spraying rate controller

8. Controller for the spraying cone

9. Adapter ring for the nozzle

10. On /off trigger

TECHNICAL PARAMETERS:

Materials: body (steel), trigger (steel), tank (non-ferrous metal), nozzle

(non-ferrous metal), controllers (non-ferrous metal).

2.0. START-UP AND USE:

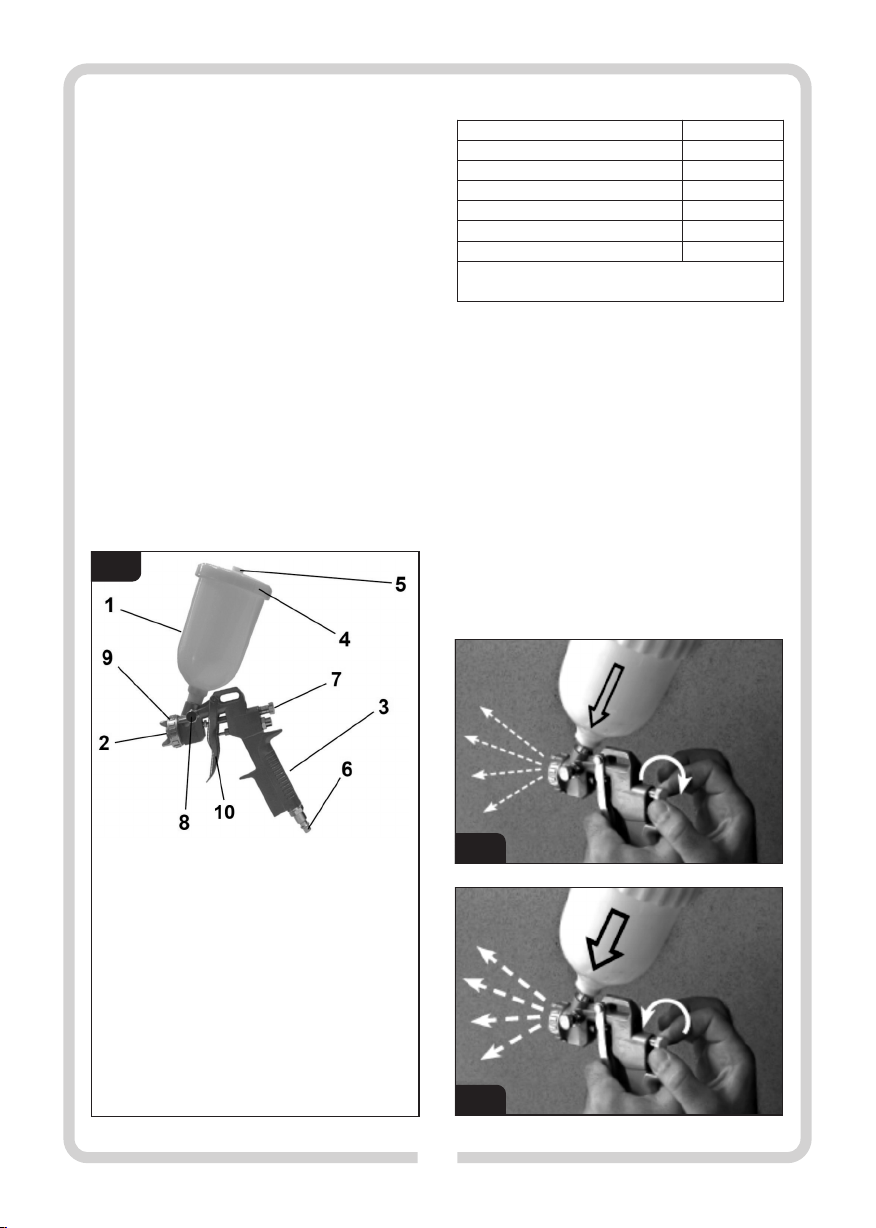

2.1. Gravity feed painting gun with an upper reservoir (Fig. 2):

1. Screw the reservoir (1) onto the top of the gun body (3)

2. Pour painting material into the reservoir (1) and cover it with the lid (4).

3. Make sure that the venting orifice (5) in the lid (4) is clean and

unobstructed.

4. Connect the coil hose that supplies the tool with compressed air to the inlet

coupler (6) of the gun and adjust the output pressure of the supplying

compressor to 3 bars.

5. Rotate the control screw (7) to adjust the spraying rate of the painting

material (screw the control tighter to apply less viscous paints or release the

control when the applied paint is thicker. Then use the control for the

spraying cone (8) to adjust angle and shape of the sprayed mist. (see Fig. 3-4 /

5-6 below).

Fig. 2

Consumption of compressed air 141 l/min

Maximum air pressure 3 bars (43,5 psi)

Air inlet size 1/4”

Reservoir capacity 0,5 l

Acoustic pressure level LpA, K=3dB(A) 89 dB(A)

Acoustic power level LwA, K=3dB(A) 100 dB(A)

Total value of vibrations affecting upper limbs of the operator is less

than 2,5 m/s (EN 1953:1998+A1:2009) Fig. 5

Fig. 4

Fig. 3

CHAPTER III. MANUFACTURER'S WARRANTY

The warranty specifically excludes all and any damages caused by regular

wear, overload or mishandling or application not in line with the intended

use for the specific tool. To keep the warranty valid the tool must be delivered

to the seller or to the service workshop in fully assembled condition.

The warranty covers spare parts to be replaced and workmanship over the

period of 12 months starting from the date of purchase confirmed by the

invoice of a cash register receipt and is valid only on the area of the Republic of

Poland. Possible defects can be remedied by replacement of the tool or

repairing the same.

During the warranty period shall repair the defective tool free of charge or

replace the defective unit or its malfunctioning components due to

manufacturing of them of inappropriate material or assembly defects arisen

by the fault of the manufacturer, provided that all requirements of the User's

Manual have been observed.

The equipment shall be repaired by service centers run by PROFIX or by

Fig. 6

6. Aim the nozzle head (2) perpendicularly to the treated surface.

7. Prior to actual painting make several tests on a sample material until the

best result is achieved. Never leave the painting material inside the reservoir

for further use as solidification of the material may lead to damage of the

tool, in particular its irreparable precise parts.

8. Carefully clean the tool interior after each use. To do so, fill the reservoir

with pure solvent, appropriate to the applied painting material and start

spraying in the environment-safe manner (aim the tool at a rag or at a

soaking material). Continue cleaning until the sprayed stream of solvent is

free of traces of the painting material. Use a cloth soaked with solvent to wipe

external parts of the gun where they are polluted with the applied painting

material. To clean the gun more accurately disassemble the tool according to

the foregoing assembly drawing. Immerse all the components into a

reservoir filled with pure solvent and then, with consideration to the

appropriate assembly procedure – put all the parts together after having

them perfectly dried.

CAUTION! Do never use the painting gun in confined rooms with cubic capacity

less than 30 m and without sufficient ventilation. Do never work with the gun

without an appropriate mask capable to protect the respiratory tract and eyes.

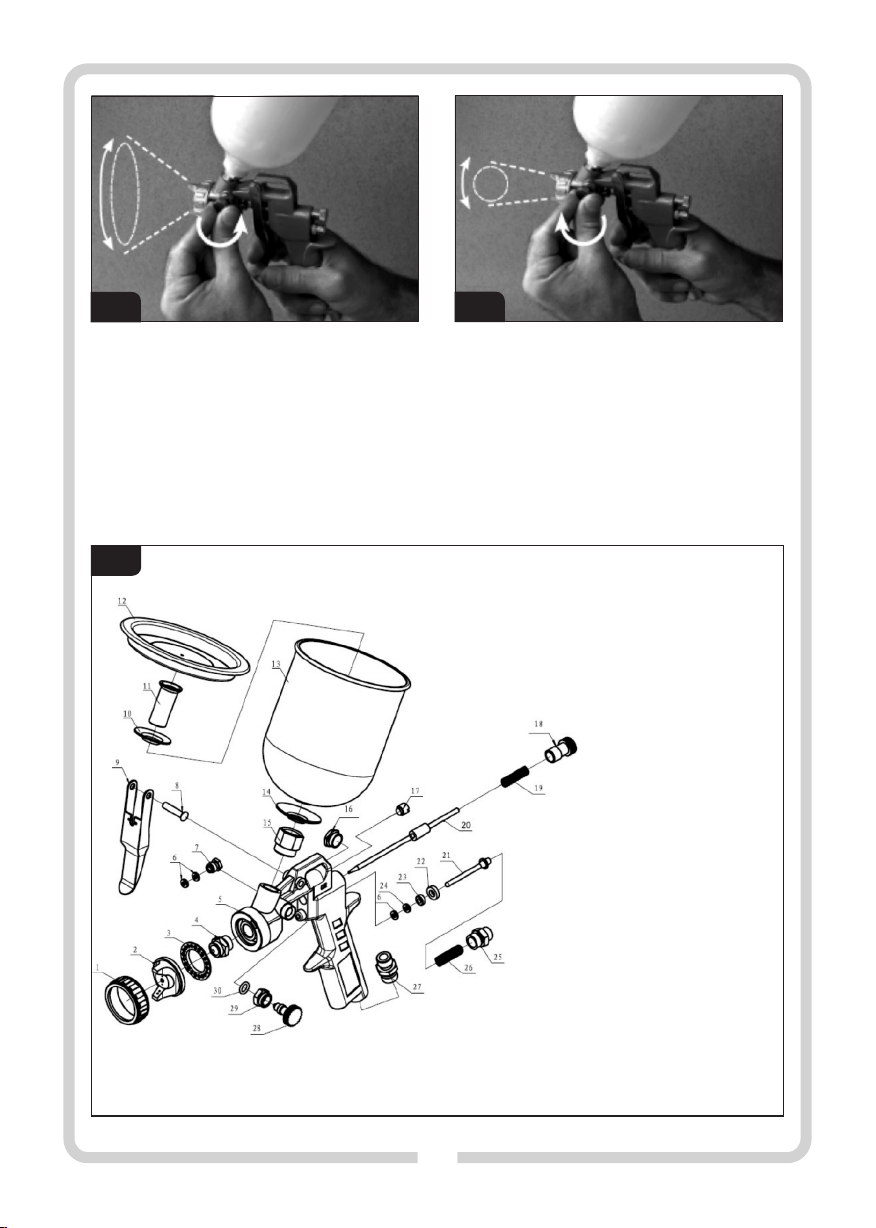

Assembly drawing for the air blowing gun (exploded view): 1. Clamping ring of the spraying nozzle

2. Nozzle head

3. Aerator

4. Needle socket

5. Nozzle body

6. Spacers

7. Screw

8. Pin

9. On /off trigger

10. Spacer for the paint feeding pipe

(option)

11. Paint feeding pipe (option)

12. Reservoir lid

13. Painting material reservoir

14. Spacer

15. Reservoir adapter

16. Fitting bolt

17. Bolt

18. Spraying rate controller

19. Spring

20. Nozzle needle

21. Trigger follower

22. Nut

23. Spacer

24. Spacer

25. Spring socket with thread

26. Spring

27. Inlet coupler

28. Controller for the spraying cone

29. Nut

30. O-ring

Fig. 7

service workshops duly authorized to repair the tools. Only authorized

workshops are allowed to repair the equipment, otherwise hazard to the

user's health of life may arise.

Duration of the warranty period, warranty terms as well as addresses of

service centers and authorized workshops are listed in the warranty sheet.

WASTE DISPOSAL:

Pneumatic tools, equipment and the package shall be

disposed according to the effective rules of environment

protection.

Do not mix tools with household garbage!

NOTES:

– The policy of PROFIX consists in permanent improvement of its products.

Therefore the company reserves the right to amend specification of

products without a preliminary notice.

– Standard products and accessories may vary from one country to another,

depending on the location of sales.

– Specification of products may be different for various countries.

– Full series of offered products may be not available in all countries.

– Please contact local resellers of PROFIX to find out availability of the

products.

Manufacturer: PROFIX Co. Ltd.

Address: 34, Marywilska St., 03-228 Warsaw, Poland

PICTOGRAMS:

This instruction manual is protected by copyright. Copying it without the written consent of PROFIX Co. Ltd. is prohibited.

DT-C2/d_zg/0190/03 Łomna Las 2021.10.14

EC DECLARATION OF CONFORMITY

MANUFACTURER

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa, Poland

The person authorized to compile the engineering documentation:

Mariusz Rotuski, The Resale and Trade Centre PROFIX, ul. Dobra 3, Łomna Las, 05 -152 Czosnów

Object of the declaration:

Painting gun

MEGA 66245

162A

S2139 -… - S2215

The object of the declaration described above is in conformity with the relevant Union harmonisation legislation, meet essential requirement

included into the following Directives of the European Parliament and the Council:

2006/42/EC;

and was manufactured in conformity to the standard(s):

EN 1953:2013

Mariusz Rotuski

Representative of the Board for Certification

WEAR PROTECTIVE GLASSES!

WEAR HEARING PROTECTORS!

WEAR PROTECTIVE GLOVES!

WEAR A DUST MASK!

READ THE MANUAL BEFORE USE!

THE PRODUCT CONFORMS TO EU

DIRECTIVES' REQUIREMENTS

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

Szanowny Kliencie,

Używając narzędzia pneumatycznego (dalej –

„narzędzie” lub „produkt”) należy przeczytać

ins tr ukc ję i p rz es tr ze ga ć n as tę pując ych

podstawowych środków bezpieczeństwa w celu

uniknięcia uszczerbku na zdrowiu lub utraty życia,

ochrony przed porażeniem prądem, zranieniami, wybuchem i

niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP,

obowiązującymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję

narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta

z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia -

wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu.

Prosimy zachować instrukcję i wskazówki, aby można było w każdym

momencie do nich wrócić. W razie przekazania urządzenia innej osobie,

należy zaopatrzyć ją w instrukcję obsługi również. Nie ponosimy

odpowiedzialności za wypadki i uszkodzenia, które zaistniały w wyniku

nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa.

ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów

zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w

poniższej Instrukcji.

ROZDZIAŁ I. OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA PRZY

UŻYTKOWANIU NARZĘDZI PNEUMATYCZNYCH

n Stosowanie narzędzia

– Narzędzie i zalecane wyposażenie dodatkowe należy użytkować

zgodnie z instrukcją obsługi. Narzędzie i wyposażenie dodatkowe należy

wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich

producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategorycznie

wyklucza się wykorzystywanie urządzenia do wszelkich innych celów. Z

zasady narzędzie należy włączyć przed zbliżeniem do materiału/miejsca, na

które będziemy oddziaływać.

– Należy zachować porządek w miejscu pracy. Bałagan w miejscu

pracy zwiększa prawdopodobieństwo wypadku. Pracować w dobrze

wentylowanych pomieszczeniach.

– Zwracać uwagę na otoczenie. Nie wystawiać narzędzia na deszcz.

Proszę pamiętać o właściwym oświetleniu. Nie kierować pistoletu w stronę

ludzi i zwierząt. Nie pozwalać osobom postronnym, by poruszały wężem

spiralnym, kompresorem lub kablem zasilającym kompresora. Nie

dopuszczać tych osób do obszaru roboczego. Postronne osoby nie powinny

przebywać w obszarze pracy. Nie dopuszczać dzieci do urządzenia!

– Stan roboczy narzędzia. Należy sprawdzać narzędzie i wąż spiralny

pod kątem kompletności i uszkodzeń.

– Zabezpieczyć się przed porażeniem prądem. Podczas pracy unikać

zetknięcia części ciała i narzędzia z obiektami będącymi pod napięciem np.

elementami instalacji elektrycznej, elementami grzejnymi, urządzeniami

elektrycznymi.

– Przechowywać narzędzie w miejscu niedostępnym dla osób

nieuprawnionych. Nieużywane narzędzia powinny być przechowywane w

suchym, zamkniętym i niedostępnym dla dzieci miejscu. Wszystkie czynności

konserwacyjne wykonywać po odłączeniu przewodu ze sprężonym

powietrzem oraz zbiornika.

– Nie przeciążać nadmiernie narzędzia. Lepiej i bezpieczniej pracuje

się przy wydajności podanej w danych technicznych.

– Zawsze nosić odpowiednią odzież roboczą. Przy pracy narzędziem

nie należy nosić luźnej odzieży lub biżuterii. Przy pracy zalecane są gumowe

rękawice i obuwie antypoślizgowe. W przypadku długich włosów używać

siatki na włosy.

– Nie używać węża spiralnego do innych celów. Nie przenosić

narzędzia przy pomocy węża spiralnego. Chronić wąż przed żarem, olejami i

ostrymi krawędziami.

– Starannie dbać o narzędzie. Pamiętać o tym, żeby narzędzie zawsze

było czyste, co zapewnia skuteczną i bezpieczną pracę. Przestrzegać zasad

konserwacji. Regularnie kontrolować końcówki złączne i wąż spiralny, a w

razie stwierdzenia uszkodzenia zlecić naprawę w autoryzowanym serwisie.

– Transportowanie. Przed transportowaniem narzędzia powinny być

odpowiednio oczyszczone i osuszone z używanych materiałów. Mogą być

transportowane tylko po ich odpowiednim zabezpieczeniu przed

zanieczyszczeniem.

UWAGA! Zawsze należy zachowywać uwagę przy pracy. Oceniać

efektywność pracy. Postępować rozsądnie. Sprawność reagowania może

ulec upośledzeniu na skutek spożycia alkoholu, zażywania leków i

narkotyków, także w wyniku chorób i zmęczenia. W takich wypadkach należy

zrezygnować z pracy z użyciem narzędzi.

– Kontrolować urządzenie pod kątem ewentualnych usterek. Przed

każdym użytkowaniem narzędzia uważnie je sprawdzić, a w szczególności

elementy zabezpieczające i części, które podejrzewamy o uszkodzenie.

Należy ocenić, czy spełniają właściwe i zgodne z przeznaczeniem funkcje.

Skontrolować, czy części ruchome funkcjonują bez zarzutu i nie blokują się

oraz czy nie są uszkodzone. Wszystkie części muszą być właściwie

zamontowane, aby zapewnić bezpieczną pracę urządzenia. Jeżeli zauważysz

jakieś oznaki nieprawidłowej pracy urządzenia, natychmiast je wyłącz i

odłącz od źródła zasilania. Uszkodzone elementy zabezpieczające i części

należy naprawiać/wymieniać tylko w autoryzowanym serwisie, o ile nie

podano inaczej w instrukcji obsługi.

UWAGA! Dla własnego bezpieczeństwa używać jedynie tych akcesoriów i

urządzeń dodatkowych, które są podane w instrukcji obsługi lub są polecane

przez producenta. Zastosowanie innych akcesoriów i osprzętu niż polecany w

instrukcji obsługi lub katalogu producenta, może oznaczać dla Państwa

niebezpieczeństwo spowodowania szkód na zdrowiu lub mieniu .

n Bezpieczeństwo i higiena pracy

1) Do obowiązków pracodawcy należy przekazanie niniejszej instrukcji

obsługi narzędzia jego operatorowi!

2) Przed rozpoczęciem pracy należy przeczytać zalecenia producenta i

zapoznać się z parametrami technicznymi.

3) Praca, kontrola, jak również konserwacja powinny być zawsze zgodne z

obowiązującymi normami bezpieczeństwa i higieny pracy.

4) Podczas używania narzędzi pneumatycznych należy używać gogli

ochronnych i nauszników ochronnych.

5) Przy pracy z chemicznymi płynami używać masek i filtrów ochronnych

chroniących drogi oddechowe i oczy.

6) Kompresor osiąga podczas pracy wysoką temperaturę. Dotykanie go

prowadzi do poparzeń.

7) Zasysane przez kompresor powietrze musi być wolne od domieszek

innych gazów i/lub oparów, ponieważ mogą one w kompresorze zapalić

się lub eksplodować.

8) Przy odłączaniu szybkozłączki należy przytrzymać ręką element

sprzęgający węża, aby uniknąć zranień przez podrywający się wąż.

9) Przy pracach z pistoletami, w tym również pistoletem do

przedmuchiwania, należy nosić gogle ochronne. Ciała obce i

zdmuchiwane części mogą łatwo spowodować zranienia oczu.

INSTRUKCJA OBSŁUGI

PISTOLET LAKIERNICZY Z GÓRNYM ZBIORNIKIEM ART. 66245

Instrukcja oryginalna

n Wskazówki bezpieczeństwa przy pracy z rozpylanymi

substancjami

– Nie stosować lakierów lub rozcieńczalników o temperaturze zapłonu

niższej niż 55 °C.

– Nie nagrzewać lakierów i rozpuszczalników.

– Gdy pracuje się z substancjami szkodliwymi dla zdrowia, w celu ochrony

dróg oddechowych wymagane jest użycie urządzeń filtrujących chroniących

oczy i drogi oddechowe (maski ochronnej na twarz). Zwracać również uwagę

na podane przez producentów tych materiałów informacje o środkach

ochronnych.

– Przestrzegać zasad postępowania z materiałami niebezpiecznymi

podanych na opakowaniach używanych materiałów w formie danych i

oznaczeń. Ewentualnie podjąć dodatkowe środki ochrony, w szczególności

nosić odpowiednie ubrania i maski.

– Podczas spryskiwania, jak i w miejscu pracy nie wolno palić. Opary mogą

być także łatwopalne.

– Paleniska, otwarte źródła światła lub urządzenia wytwarzające iskry nie

mogą znajdować się ani być używane w pobliżu otwartych pojemników z

farbami, gdyż może to doprowadzić do pożaru/wybuchu Z tego samego

powodu nie wolno również palić tytoniu w tych sytuacjach.

– Nie przechowywać i nie spożywać potraw i napojów w pomieszczeniu, w

którym się pracuje. Opary używanych substancji są szkodliwe dla zdrowia.

– Pomieszczenie, w którym wykonuje się prace natryskowe substancjami

szkodliwymi musi mieć kubaturę większą niż 30 m . Musi być zapewniona

wystarczająca wymiana powietrza podczas natryskiwania i suszenia. Nie

natryskiwać pod wiatr. Zasadniczo przy rozpylaniu, natryskiwaniu

łatwopalnych, ewentualnie niebezpiecznych środków przestrzegać regulacji

prawnych lokalnych organów władzy.

– Przy połączeniu z wężem ciśnieniowym PCW nie stosować środków

takich jak: benzyna lakowa, alkohol butylowy, chlorek metylenu (powoduje

to skrócenie „żywotności” węża).

UWAGA! Nie używać rozcieńczalnika i środków czyszczących powodujących

oksydowanie pojemnika aluminiowego, samego pistoletu i jego

galwanizowanych części. W sytuacjach ekstremalnych oksydowanie może

spowodować wybuch. Producenci materiałów malarskich i rozpuszczalników

podają stosowne informacje na produktach. W żadnym wypadku nie stosować

kwasów do czyszczenia narzędzi pneumatycznych.

Prosimy o zachowanie i przestrzeganie wskazówek bezpieczeń-

stwa.

ROZDZIAŁ II. URUCHOMIENIE I UŻYTKOWANIE NARZĘDZI

PNEUMATYCZNYCH

WAŻNE! Ogólne zasady użytkowania dotyczą wszystkich narzędzi

pneumatycznych znajdujących się w komplecie lakierniczym.

ZALECENIA PRZY ZASILANIU NARZĘDZI PNEUMATYCZNYCH SPRĘŻONYM

POWIETRZEM:

- Doprowadzane powietrze powinno być zawsze czyste i suche.

- Zaleca się stosowanie elementów filtracyjnych, wychwytujących

cząsteczki wody, cząsteczki stałe i oleiste.

- Sprawdzać wąż i końcówki przyłączeniowe przed każdym użyciem, pod

względem ich przydatności do użycia oraz szczelności i poprawności

podłączenia.

- Sprawdzać urządzenie zasilające (np. sprężarkę, instalację

pneumatyczną) przed każdym użyciem.

- By w pełni wykorzystać moc i wydajność narzędzia, należy stosować

szybkozłącza i przewody odpowiedniej długości i średnicy.

- Należy unikać zaginania węża.

- Nie stosować narzędzi do celów przemysłowych.

- Nie stosować narzędzi w przemyśle spożywczym.

- Nie stosować narzędzi w środowisku zapylonym.

UWAGA! Nie wolno przekraczać dopuszczalnego ciśnienia

zasilającego! Nadmierne ciśnienie powoduje przekroczenie dopuszczalnych

parametrów narzędzia i może skutkować jego uszkodzeniem i/lub

uszkodzeniem węża oraz wypadkiem.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się,

iż zostało ono podłączone we właściwej kolejności do źródła zasilania (patrz

rys. 1).

SCHEMAT INSTALACJI NARZĘDZI PNEUMATYCZNYCH:

(1) Kompresor (opcjonalnie – z odolejaczem)

(2) Filtr-regulator ciśnienia, odwadniacz

(3) Szybkozłącze,

(4) Wąż spiralny,

(5) Szybkozłącze,

(6) Narzędzie pneumatyczne (rysunek przykładowy)

W czasie pracy narzędziem nie można prowadzić jego napraw, regulacji lub

wymiany części.

Podczas przerw w pracy lub w czasie przechodzenia z jednego

miejsca na drugie trzeba usunąć rozpylaną substancje ze zbiornika (w

przypadku użytkowania pistoletu lakierniczego lub pistoletu do ropowania),

potem odłączyć zasilanie sprężonym powietrzem, a następnie wyjąć

końcówkę narzędzia z łącznika węża. Podczas wymiany końcówki roboczej

dopływ sprężonego powietrza powinien być zamknięty, aby uniknąć jej

wyrzucenia podczas przypadkowego uruchomienia narzędzia.

Narzędzia należy chronić przed upadkami i uderzeniami oraz przed

zanieczyszczeniami np.: błotem, wodą, piaskiem, itp. i konserwować zgodnie

z instrukcja obsługi, a także zwrócić uwagę na zachowanie dobrego stanu

technicznego przewodów doprowadzających sprężone powietrze.

ZALECENIA W SPRAWIE UŻYTKOWANIA WĘŻY SPIRALNYCH:

Węże powinny być:

- mocno przytwierdzone do swoich końcówek.

- gazoszczelne (w przypadku stwierdzenia nieszczelności należy

natychmiast wyłączyć dopływ sprężonego powietrza),

- przedmuchiwane ciepłym powietrzem,

- podłączane do źródeł zasilania wyposażonych w odoliwiacze powietrza i

garnki kondensacyjne.

- chronione przed uszkodzeniami mechanicznymi i oddziaływaniem

materiałów żrących (kwasy, zasady), oleistych i smarów.

W miejscach narażonych na uszkodzenie mechaniczne należy używać węży

zbrojonych. W razie stwierdzenia kontaktu węża z materiałami żrącymi

należy zmyć wąż obficie wodą i sprawdzić czy jest nadal szczelny, czy pojawiły

się odbarwienia i/lub odkształcenia, czy zmianie uległa twardość

powierzchni zewnętrznej węża. Nie wolno używać uszkodzonego węża!

Wąż zanieczyszczony zewnętrznie smarami lub olejami należy starannie

oczyścić suchą, bawełnianą pakułą.

Używanie węża uszkodzonego i/lub zanieczyszczonego jw. grozi wypadkiem

przy pracy.

Rys. 1

Przyłączanie i odłączanie węża od narzędzia powinno odbywać się tylko przy

zamkniętym zaworze powietrza. Nie wolno odcinać dopływu powietrza

przez załamywanie węży!

Po przyłączeniu węża do źródła zasilania należy najpierw go

przedmuchać, zachowując odpowiednie środki ostrożności, aby

usunąć nagromadzony w nim pył, a potem przyłączyć narzędzie

pneumatyczne.

Węże nie powinny dotykać ani znajdować się w pobliżu przewodów

elektrycznych pod napięciem.

1.1. OPIS DZIAŁANIA I ZASTOSOWANIE:

Pistolet lakierniczy przeznaczony jest do nanoszenia następujących

materiałów malarsko-lakierniczych: lakier y metalizowane i

niemetalizowane, emalie, farby podkładowe, akrylowe, akryle podkładowe i

szpachle natryskowe (według zaleceń wytwórcy).

Metalowa obudowa i spust. Pistolet posiada regulację podawania ilości

powietrza, podawania ilości farby oraz regulację stożka strumienia: strumień

okrągły lub spłaszczony.

Przed rozpoczęciem natrysku zapoznać się z instrukcją producenta farb i

rozcieńczalników.

Pistolet myć w rozcieńczalniku właściwym dla użytego materiału

malarskiego, ale nie zanurzać go w nim.

Stosować odpowiedniej wielkości szybkozłącza i odpowiedniej średnicy

węże spiralne - pozwoli to w pełni wykorzystać parametry narzędzia, w tym

jego wydajność.

SCHEMAT ROBOCZY PISTOLETU LAKIERNICZEGO Z GÓRNYM

ZBIORNIKIEM:

1. Zbiornik

2. Głowica dyszy

3. Korpus (uchwyt) pistoletu

4. Przykrywka

5. Odpowietrzenie

6. Złączka wejściowa

7. Regulator natężenia natrysku

8. Regulator „stożka” natrysku

9. Pierścień mocowania dyszy

10. Dźwignia „włącz/wyłącz”

DANE TECHNICZNE:

Materiał konstrukcyjny: korpus (stal), dźwignia (stal), zbiornik (metal

kolorowy), dysza (metal kolorowy), regulatory (metal kolorowy),

2.0 URUCHOMIENIE I UŻYTKOWANIE:

2.1. Pistolet lakierniczy ze zbiornikiem górnym (rys. 2):

1. Dokręcić do końca zbiornik (1) na korpusie pistoletu (3).

2. Wprowadzić materiał malarski do zbiornika (1) i zamknąć go przykrywką

(4).

3. Upewnić się, czy otwór odpowietrzenia (5) w przykrywce (4) jest czysty i

drożny.

4. Połączyć wąż spiralny zasilający w powietrze do złączki wejściowej (6) na

pistolecie i wyregulować ciśnienie (3 bar) ze sprężarki.

5. Pokręcając regulatorem natężenia natrysku (7) wyregulować natężenie

natrysku materiału malarskiego (dokręcić regulator, jeżeli używa się farb

bardziej płynnych, natomiast odkręcać regulator w przypadku użycia farb

gęściejszych). Następnie pokręcając regulatorem „stożka” natrysku (8)

wyregulować rozpiętość (kształt) strumienia natrysku (patrz poniższe

rysunki 3-4 / 5-6).

Pobór sprężonego powietrza 141 l/min

Maksymalne ciśnienie powietrza 3 bar (43,5 psi)

Średnica wlotu powietrza 1/4”

Pojemność zbiornika 0,5l

Średnica dyszy 1,5 mm

Poziom ciśnienia akustycznego LpA, K=3dB(A) 89 dB(A)

Poziom mocy akustycznej LwA, K=3dB(A) 100 dB(A)

Całkowita wartość drgań działających na kończyny górne operatora

nie przekracza 2,5 m/s (EN 1953:1998+A1:2009)

Rys. 2

Rys. 4

Rys. 3

6. Nakierować głowicę dyszy (2) w sposób prostopadły do powierzchni

lakierowania.

7. Przed właściwym użyciem, należy wykonać próbę na zastępczym

materiale, aż do uzyskania optymalnego efektu. Nigdy nie pozostawiać

materiału malarskiego w zbiorniku pistoletu lakierniczego, w celu jego

późniejszego wykorzystania, ponieważ można uszkodzić przyrząd w sposób

nienaprawialny, w jego częściach precyzyjnych.

8. Po użyciu należy zawsze dokładnie oczyścić wnętrze przyrządu, poprzez

wypełnienie zbiornika czystym rozcieńczalnikiem właściwym dla użytego

materiału malarskiego i uruchomienie natrysku bez zanieczyszczania

środowiska (spryskiwać w kierunku szmaty lub w kierunku powierzchni

pochłaniającej). Czyszczenie wykonywać aż do momentu, kiedy w

wydostającym się strumieniu rozcieńczalnika nie będzie śladów użytego

materiału malarskiego. Za pomocą szmaty namoczonej w rozcieńczalniku,

oczyścić zewnętrzne części pistoletu, tam gdzie są one zabrudzone użytym

środkiem malarskim. W celu dokonania dokładniejszego oczyszczenia, należy

ostrożnie rozłożyć pistolet na części opisane wyżej. Namoczyć wszystkie

komponenty na kilka godzin w zbiorniku wypełnionym czystym

rozcieńczalnikiem, po czym – przestrzegając odwrotnej procedury montażu -

ponownie zmontować wszystkie komponenty po ich dokładnym wysuszeniu.

OSTRZEŻENIE! Nie stosować pistoletu do lakierowania w pomieszczeniach

zamkniętych, o kubaturze mniejszej niż 30 m i pozbawionych wentylacji. Nie

używać pistoletu bez zastosowania maski chroniącej drogi oddechowe.

Schemat montażowy pistoletu lakierniczego z górnym zbiornikiem:

Rys. 6

Rys. 5

1. Pierścień mocowania dyszy

2. Głowica dyszy

3. Przekładka powietrzna

4. Gniazdo iglicy

5. Korpus

6. Przekładka

7. Śruba

8. Sworzeń

9. Spust „włącz/wyłącz”

10. Przekładka do rurki podprowadzającej -

opcjonalnie

11. Rurka podprowadzająca- opcjonalnie

12. Przykrywka zbiornika

13. Zbiornik materiału malarskiego

14. Przekładka

15. Złącze zbiornika

16. Śruba

17. Śruba

18. Regulator natężenia natrysku

19. Sprężyna

20. Iglica dyszy

21. Popychacz spustu

22. Śruba

23. Przekładka

24. Przekładka

25. Gniazdo sprężyny, gwintowane

26. Sprężyna

27. Złączka wejściowa

28. Regulator „stożka” natrysku

29. Śruba

30. O-ring

Rys. 7

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy

Profix Sp. z o.o. jest zabronione.

DT-C2/d_zg/0190/03 Łomna Las 2021.10.14

DEKLARACJA ZGODNOŚCI WE

PRODUCENT

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

Przedmiot deklaracji:

Pistolet lakierniczy

MEGA 66245

162A

S2139 -… - S2215

Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego,

spełnia wymagania określone w dyrektywach Parlamentu Europejskiego i Rady:

2006/42/WE;

oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

EN 1953:2013

Mariusz Rotuski

Pełnomocnik Zarządu ds. Certyfikacji

ROZDZIAŁ III. GWARANCJA PRODUCENTA

Gwarancja nie obejmuje uszkodzeń spowodowanych normalnym zużyciem, przeciążeniem

lub niewłaściwą obsługą oraz zastosowaniem nieodpowiednim dla danego narzędzia. W

celu zachowania ważności niniejszej gwarancji, należy dostarczyć sprzedawcy narzędzie

nie zdemontowane.

Gwarancja obejmuje wymienione części i robociznę przez okres 12 miesięcy począwszy od

daty zakupu, poświadczonej fakturą lub paragonem fiskalnym i jest ważna tylko na

terytorium Rzeczypospolitej Polskiej.

Możliwe wady mogą być usunięte poprzez wymianę narzędzia bądź wykonanie

odpowiedniej naprawy.

W okresie gwarancyjnym, pod warunkiem przestrzegania przez nabywcę instrukcji obsługi

urządzenia, producent dokonuje bezpłatnych napraw lub wymiany uszkodzonego

urządzenia lub jego części konstrukcyjnych, nie spełniających swej funkcji wskutek

wykonania ich przez producenta z niewłaściwego materiału lub defektów montażu,

zawinionych przez producenta.

Naprawę gwarancyjną wykonuje się w centrach serwisowych PROFIX lub w serwisach,

mających wydane upoważnienia do naprawy sprzętu. Napraw powinien dokonywać

jedynie autoryzowany serwis, w przeciwnym wypadku może powstać dla użytkownika

niebezpieczeństwo utraty zdrowia lub życia.

Długość okresu gwarancji, warunki gwarancji, jak również adresy centrów serwisowych i

warsztatów naprawczych są podane w karcie gwarancyjnej.

USUWANIE ODPADÓW:

Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji

zgodnie z obowiązującymi zasadami ochrony środowiska.

Nie należy wyrzucać narzędzi do odpadów domowych!

UWAGI:

– Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma

rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.

– Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.

– Specyfikacja wyrobu może różnić się dla różnych krajów.

– Pełen asortyment wyrobów może nie być dostępny we wszystkich krajach.

– Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności

asortymentu.

Producent: PROFIX Sp. z o.o.

Adres: ul. Marywilska 34, 03-228 Warszawa, Polska

PIKTOGRAMY:

NOSIĆ OKULARY OCHRONNE !

NOSIĆ ŚRODKI OCHRONY

SŁUCHU !

NOSIĆ RĘKAWICE OCHRONNE!

STOSOWAĆ MASKĘ

PRZECIWPYŁOWĄ!

PRZED URUCHOMIENIEM

PRZECZYTAĆ INSTRUKCJĘ

OBSŁUGI!

PRODUKT SPEŁNIA WYMOGI

DYREKTYW UE

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

Уважаемый Клиент!

Прежде чем приступить к эксплуатации

пневматического инструмента (именуемого в

дальнейшем «инструмент» или «изделие»),

необходимо прочитать инструкцию и соблюдать

сле ду ющ ие о сн ов ны е п ра ви ла т ех ни ки

безопасности во избежание ущерба для здоровья

или гибели людей, защиты от поражения электрическим током,

травм, взрыва и опасности возникновения пожара.

Эксплуатация инструментов должна соответствовать правилам техники

безопасности, действующим на территории использования

инструментов.

Несоблюдение нижеуказанных предупреждений и/или вмешательство

в конструкцию пневматических устройств отменяет право на гарантию и

освобождает производителя от ответственности за ущерб, возникший в

связи с работой устройства в отношении людей, животных, имущества

или самого устройства.

Просим хранить инструкции и указания, чтобы можно было всегда с

ними вновь ознакомится. В случае передачи устройства другому лицу,

необходимо передать ему также инструкцию по обслуживанию. Мы не

несём ответственности за несчастные случаи и повреждения,

возникшие в результате несоблюдения настоящей инструкции и

указаний по технике безопасности.

ВНИМАНИЕ! В связи с постоянным совершенствованием наших

изделий, мы сохраняем за собой право вносить изменения, не

содержащиеся в настоящей инструкции.

РАЗДЕЛ I. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ ПРИ

ЭКСПЛУАТАЦИИ ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТОВ

n Применение инструмента

– Инструмент и рекомендуемое дополнительное оснащение

необходимо применять в соответствии с инструкцией по

обслуживанию. Инструмент и дополнительное оснащение

необходимо применять (с обязательным соблюдением указаний

производителя) только по назначению. Категорически запрещается

применение устройства для других целей. Как правило, инструмент

необходимо включать перед приближением к материалу/ месту, на

котором будет производиться действие.

– Необходимо поддерживать порядок на рабочем месте.

Беспорядок на рабочем месте увеличивает вероятность несчастного

случая. Работу следует выполнять в хорошо вентилируемых

помещениях.

– Обращать внимание на окружающую среду. Не подвергать

инструмент действию дождя. Необходимо помнить о надлежащем

освещении места работы. Не направлять пистолет в сторону людей или

животных. Не разрешать посторонним лицам передвигать спиральный

шланг, компрессор или кабель электропитания. Не допускать

присутствия этих лиц в рабочей области. Посторонние лица не должны

находится в месте выполнения работы. Не допускать детей к устройству!

– Рабочее состояние инструмента. Необходимо проверять ком-

плектность и отсутствие повреждений инструмента и спирального

шланга.

– Предохранить себя от поражения электрическим током. В

процессе работы следует избегать соприкосновения частей тела и

инструмента с объектами, находящимися под электрическим

напряжением, напр. элементами электропроводки, нагревательными

элементами, электрооборудованием.

– Хранить инструмент в месте недоступном для лиц, не

имеющих допуска к работе. Неиспользуемые инструменты должны

храниться в сухом, закрытом и недоступном для детей месте. Все

процедуры по техническому уходу выполнять после отсоединения

провода со сжатым воздухом и бачка.

– Не перегружать чрезмерно инструмент. Предпочтительнее и

безопаснее работать с производительностью, указанной в технических

данных.

– Обязательно работать в соответствующей рабочей одежде.

Не работать с инструментом в свободной одежде или с надетой

бижутерией. При работе рекомендуется использовать резиновые

рукавицы и противоскользящую обувь. При наличии длинных волос,

необходимо надевать сетку на волосы.

– Не применять спирального шланга не по назначению. Не

переносить устройство при помощи спирального шланга. Предохранять

шланг от жара, масла и острых краёв.

– Необходимо тщательно ухаживать за инструментом.

Следить, чтобы инструмент был всегда чист, так как это гарантирует

эффективную и безопасную работу. Соблюдать правила выполнения

работ по техническому уходу. Регулярно проверять соединительные

наконечники и спиральный шланг, а в случае выявления повреждений,

передать их для ремонта в авторизованный сервисный пункт.

– Транспортировка. Перед транспортировкой инструменты должны

быть соответствующим образом очищены от применяемых материалов

и высушены. Они могут транспортироваться только после

соответствующего предохранения их от загрязнения.

ВНИМАНИЕ! Необходимо всегда быть внимательным во время

работы. Оценивать эффективность работы. Действовать

благоразумно. Реакция может быть снижена в результате потребления

алкоголя, принятия лекарств и наркотиков, а также в результате

болезней и переутомления. В том случае следует отказаться от работы с

применением инструментов.

– Проверять отсутствие возможных неисправностей

устройства. Перед каждым использованием инструмента следует

внимательно его проверить, а в особенности защитные элементы и

части, которые предположительно могут быть повреждены.

Необходимо оценить, выполняют ли они надлежащие и соответст-

вующие назначению функции. Проверить правильность работы

движущихся частей и отсутствие их взаимной блокировки, а также

повреждений. Все элементы должны быть надлежащим образом

установлены, чтобы обеспечивать безопасную работу устройства. Если

будет замечен какой-либо признак неправильной работы устройства,

необходимо немедленно выключить его и отсоединить от источника

питания. Повреждённые защитные элементы и части необходимо

ремонтировать/заменять только в авторизованном сервисном пункте,

если иное не указано в инструкции по обслуживанию.

ВНИМАНИЕ! Для обеспечения собственной безопасности следует

использовать только те принадлежности и дополнительное

оборудование, которые указаны в инструкции по обслуживанию или

рекомендуются производителем. Применение других принадлеж-

ностей и оснащения, чем указанные в инструкции по обслуживанию или

в каталоге производителя, может нанести вред Вашему здоровью или

имуществу.

n Техника безопасности и гигиена труда

1) Работодатель обязан предоставить оператору инструмента

настоящую инструкцию по его обслуживанию.

2) Прежде чем приступить к работе, необходимо прочитать

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

ЛАКОКРАСОЧНЫЙ ПНЕВМОПИСТОЛЕТ С ВЕРХНИМ БАЧКОМ AРТ. № 66245

Перевод оригинальной инструкции

рекомендации производителя и ознакомиться с техническими

параметрами.

3) Работа, проверка, а также технический уход обязательно должны

выполняться в соответствии с действующими правилами техники

безопасности и гигиены труда.

4) При работе с пневматическими инструментами необходимо

использовать защитные очки типа «гоглы» и защитные наушники.

5) При работе с химической пылью следует применять противо-

пыльные респираторы и защитные фильтры, предохраняющие

органы дыхания и глаза.

6) Во время работы компрессор нагревается до высокой температуры.

Прикосновение к нему вызывает ожоги.

7) Всасываемый в компрессор воздух не может содержать примеси

других газов и/или испарения, поскольку они могут загореться или

взорваться в компрессоре.

8) При отсоединении быстроразъёмной муфты необходимо

поддерживать рукой сцепной элемент шланга, чтобы избежать

травмы от вскидывающегося шланга.

9) При работе с пистолетами, в т. ч. с пистолетами для продувки,

необходимо применять защитные очки типа «гоглы». Посторонние

объекты (элементы) и сдуваемые части могут легко травмировать

глаза.

n Указания по технике безопасности при работе с

распыляемыми веществами

– Не применять лаков или растворителей с температурой

воспламенения менее 55°C.

– Не подогревать лаков или растворителей.

– При работе с вредными для здоровья веществами, с целью защиты

дыхательных путей необходимо применять фильтрующие устройства,

защищающие глаза и дыхательные пути (защитная маска). Обращать

также внимание на указанные производителями этих материалов

сведения о средствах защиты.

– Соблюдать правила действия с опасными материалами, указанными

на упаковке применяемых материалов в виде данных и обозначений.

По возможности применять дополнительные средства защиты,

вчастности носить соответствующую одежду и маски.

– Запрещено курить во время распыления, а также в месте выполне-

ния работ. Испарения также могут быть легковоспламеняющимися.

– Кострища, очаги, камины, открытые источники света или устройства

испускающие искры не могут находиться или применяться вблизи

открытых ёмкостей с краской, так как это представляет опасность

пожара/взрыва. По этой же причине запрещено также курить в таких

ситуациях.

– Не хранить и не потреблять продуктов питания и напитков в

помещении, в котором выполняется работа. Испарения применяемых

веществ вредны для здоровья.

– Объём помещения, в котором выполняются работы по распылению

вредных веществ, должен составлять не менее 30 m . Должен быть

обеспечен достаточный воздухообмен во время распыления и сушки. Не

выполнять распыления против ветра. При распылении, пульверизации

легковоспламеняющихся или опасных средств следует соблюдать

правила и предписания, установленные местными органами власти.

– При соединении с напорным шлангом из ПХВ не применять таких

средств как лаковый бензин (уайт-спирит), бутиловый спирт, хлористый

метилен (это приводит к снижению срока службы шланга).

ВНИМАНИЕ! Не применять чистящих средств или растворителей,

приводящих к оксидированию алюминиевой ёмкости, самого

пистолета и его гальванизированных элементов. В экстремальных

ситуациях оксидирование может привести к взрыву. Производители

лакокрасочных материалов и растворителей указывают

соответствующие сведения на своих изделиях. Ни в коем случае не

применять кислот для чистки пневматических инструментов.

Просим соблюдать и придерживаться указаний по технике

безопасности.

РАЗДЕЛ II. ЗАПУСК В РАБОТУ И ЭКСПЛУАТАЦИЯ ПНЕВМАТИЧЕСКИХ

ИНСТРУМЕНТОВ

УКАЗАНИЯ ОТНОСИТЕЛЬНО ПОДАЧИ СЖАТОГО ВОЗДУХА В

ПНЕВМАТИЧЕСКИЕ ИНСТРУМЕНТЫ:

- Подаваемый сжатый воздух обязательно должен быть сухим и

чистым.

- Рекомендуется применять фильтрующие элементы, улавливающие

молекулы воды, частицы твёрдых и маслянистых веществ.

- Следует проверять шланг и присоединительные наконечники перед

каждым применением на предмет их пригодности к применению, а

также герметичности и правильности присоединения.

- Перед каждым применением необходимо проверить оборудование

подачи сжатого воздуха (напр. компрессор, пневматическую

установку).

- Чтобы полностью использовать мощность и производительность

инструмента, необходимо применять быстроразъёмные соединения и

воздухопроводы соответствующей длины и диаметра.

- Избегать загибов шланга.

- Не применять инструменты для промышленных целей.

- Не применять инструменты в пищевой промышленности.

- Не применять инструменты в запыленной среде.

ВНИМАНИЕ! Запрещено превышать допустимое давление подачи

сжатого воздуха! Чрезмерное давление ведёт к превышению

допустимых параметров инструмента и может привести к его

повреждению и/или повреждению шланга или несчастному случаю.

РЕКОМЕНДАЦИИ ПРИ РАБОТЕ С ПНЕВМАТИЧЕСКИМ ИНСТРУМЕНТОМ:

Прежде чем приступить к работе с пневматическим инструментом,

необходимо проверить подключен ли он в правильной последователь-

ности к источнику сжатого воздуха (смотри рис. 1).

СХЕМА ПОДКЛЮЧЕНИЯ ПНЕВМАТИЧЕСКИХ ИНСТРУМЕНТОВ:

(1) Компрессор (вариант исполнения с маслоотделителем)

(2) Фильтр-регулятор давления, обезвоживатель

(3) Быстроразъёмная муфта

(4) Шланг спиральный

(5) Быстроразъёмная муфта

(6) Пневматический инструмент (примерное изображение)

Во время работы с инструментом запрещено выполнять его ремонт,

регулировку или замену частей.

Во время перерыва в работе или во время перехода с одного

места на другое необходимо устранить распыляемое вещество из

резервуара (в случае эксплуатации окрасочного пистолета или

пистолета для цементации), затем отключить подачу сжатого воздуха,

после чего извлечь наконечник инструмента из соединителя шланга. Во

время замены рабочего наконечника подача сжатого воздуха должна

быть закрыта, чтобы избежать выброса наконечника при случайном

Рис. 1

включении инструмента.

Инструменты следует предохранять от падений и ударов, а также от

загрязнения (напр. болотом, водой, песком и т. п.). Технический уход

осуществлять в соответствии с инструкцией по обслуживанию.

Необходимо также обратить внимание на поддержку хорошего

технического состояния проводов подвода сжатого воздуха.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ СПИРАЛЬНЫХ ШЛАНГОВ.

Шланги должны быть:

- надёжно прикреплены к своим наконечникам,

- газонепроницаемыми (в случае выявления негерметичности,

необходимо немедленно отключить подачу сжатого воздуха),

- продуты теплым воздухом,

- присоединены к источникам сжатого воздуха, оснащённым

маслоотделителями для воздуха и конденсационными горшками

(водоотделителями),

- предохранены от механических повреждений и действия едких

веществ (кислот, оснований), маслянистых веществ и смазки.

В местах, в которых имеется опасность механического повреждения,

необходимо применять армированные шланги. В случае выявления

контакта шланга с едкими материалами, необходимо промыть шланг

большим количеством воды и проверить отсутствие обесцвечивания

и/или деформации, не изменилась ли твёрдость внешней поверхности

шланга. Эксплуатация повреждённого шланга запрещена!

Шланг, загрязнённый снаружи смазкой или маслом, необходимо

старательно очистить сухой, хлопчатобумажной паклей.

Эксплуатация повреждённого и/или загрязнённого шланга может

привести к несчастному случаю.

Присоединение и отсоединение шланга от инструмента выполнять

только при закрытом клапане подачи воздуха. Запрещено прекращать

подачу сжатого воздуха путём залома (загиба) шланга!

После присоединения шланга к источнику сжатого воздуха,

не обхо димо пред вари тел ьно подут ь его , соб люда я

соответствующие средства предосторожности, с целью

устранения из него пыли, а затем присоединить к нему

пневматический инструмент.

Шланги не должны прикасаться или находится вблизи электрических

проводов, находящихся под напряжением.

1.1 ОПИСАНИЕ РАБОТЫ И ПРИМЕНЕНИЕ:

Лакокрасочный пневмопистолет предназначен для нанесения

следующих лакокрасочных материалов: металлизированные и

неметаллизированные краски, эмали, грунтовочные, акриловые

краски, грунтовочные акриловые краски и шпаклёвки для нанесения

распылением в соответствии с рекомендациями производителя).

Металлические корпус и спусковой рычаг. Пистолет имеет регулировку

подачи количества сжатого воздуха, подачи количества краски и

регулировку конуса струи: круглая или плоская струя.

Прежде чем начать пульверизацию, необходимо ознакомиться с

инструкцией производителя красок и растворителей.

Пистолет следует мыть растворителем, соответствующим для данного

лакокрасочного материала, но не окунать в растворитель.

Применять быстроразъёмные соединители соответствующей

величины и спиральные шланги соответствующего диаметра - это

позволит максимально использовать параметры инструмента, в т. ч. его

производительность.

РАБОЧАЯ СХЕМА ЛАКОКРАСОЧНОГО ПНЕВМОПИСТОЛЕТА С

ВЕРХНИМ БАЧКОМ:

1. Бачок

2. Головка сопла

3. Корпус (рукоятка) пистолета

4. Крышка

5. Воздухоотвод

6. Входной штуцер

7. Регулятор интенсивности пульверизации

8. Регулятор «конуса» пульверизации

9. Кольцо крепления сопла

10. Рычаг «включить/выключить»

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Конструкционный материал: корпус (сталь), рычаг (сталь), бачок

(цветной металл), сопло (цветной металл), регуляторы (цветной

металл).

2.0. ЗАПУСК В РАБОТУ И ЭКСПЛУАТАЦИЯ:

1. Завинтить до упора бачок (1) на корпусе пистолета (3).

2. Наполнить лакокрасочным материалом бачок (1) закрыть его

крышкой (4).

3. Проверить чистоту и проходимость воздухоотвода (5) на крышке

(4).

4. Присоединить спиральный шланг подачи сжатого воздуха к

входному присоединительному элементу (6) и отрегулировать

давление (3 бар) от компрессора.

Расход сжатого воздуха 141 л/мин

Максимальное давление сжатого воздуха 3 бар (43,5 psi)

Диаметр впуска воздуха 1/4”

Ёмкость бачка 0,5 л

Диаметр сопла 1,5 мм

Уровень звукового давления LpA, К=3 дБ(A) 89 дБ(A)

Уровень звуковой мощности LwA, К=3 дБ(A) 100 дБ(A)

Общая величина вибраций, воздействующих на верхние конечности

оператора не превышает 2,5 м/с (стандарт EN 1953:1998+A1:2009)

Рис. 2

2.1. ( 2 7): Лакокрасочный пневмопистолет с верхним бачком рис. и

Рис. 3

6. Направить головку сопла (2) перпендикулярно окрашиваемой

поверхности.

7. Прежде чем приступит к окраске, следует сделать пробную окраску на

заменяющем материале, пока не будет получен оптимальный

результат. Ни в коем случае не оставлять лакокрасочный материал в

бачке окрасочного пистолета для его последующего использования,

так как можно неисправимо повредить инструмент, его точные

элементы.

8. После применения необходимо обязательно очистить внутреннюю

часть инструмента путём наполнения его чистым растворителем,

соответствующим для данного лакокрасочного материала и

включения пульверизации без загрязнения при этом окружающей

среды (распылять в направлении тряпки или поглощающей

поверхности). Очистку осуществлять до тех пор, пока в выходящей

струе растворителя не останется следов применённого лакокрасочного

материала. При помощи смоченной растворителем тряпки очистить

внешние части пистолета в местах, где произошло загрязнение

применённым лакокрасочным средством. Для более тщательной

очистки необходимо осторожно разобрать пистолет на описанные

выше части. Погрузить все части пистолета на несколько часов в

ёмкость, наполненную чистым растворителем. После этого выполняя

процедуру сборки в обратной последовательности вновь собрать все

элементы пистолета после их тщательной просушки.

ПРЕДУПРЕЖДЕНИЕ! Не применять лакокрасочный пневмопистолет в

закрытых помещениях объёмом меньше 30 м и без вентиляции. Не

эксплуатировать пистолет без респиратора, защищающего

дыхательные пути и глаза.

Рис. 4

Рис. 5 Рис. 6

5. Вращая регулятор интенсивности пульверизации (7) отре-

гулировать интенсивность пульверизации лакокрасочного материала

(завинтить регулятор в случае применения более жидких красок, а в

случае более плотных красок отвинтить его). Затем вращая регулятор

«конуса» пульверизации (8), отрегулировать величину (форму) струи

распыления (см. находящиеся ниже рисунки 3-4 / 5-6).

Cборочная схема лакокрасочного пневмопистолета с верхним бачком:

1. Кольцо крепления сопла

2. Головка сопла

3. Воздушная прокладка

4. Гнездо иглы

5. Корпус

6. Прокладка

7. Винт

8. Стержень

9. Спусковой рычаг «включить/выключить»

10. Прокладка для подводящей трубки

11. Подводящая трубка

12. Крышка бачка

13. Бачок для лакокрасочного материала

14. Прокладка

15. Соединительная муфта бачка

16. Винт

17. Винт

18. Регулятор интенсивности пульверизации

19. Пружина

20. Игла сопла

21. Толкатель спускного рычага

22. Винт

23. Прокладка

24. Прокладка

25. Гнездо пружины, с резьбой

26. Пружина

27. Входной штуцер

28. Регулятор «конуса» пульверизации

29. Винт

30. Кольцевая прокладка

Рис. 7

РАЗДЕЛ III. ГАРАНТИЯ ПРОИЗВОДИТЕЛЯ

Гарантия не распространяется на повреждения, возникшие в

результате нормального износа, перегрузки или неправильной

эксплуатации, а также в случае применения инструмента не по

назначению. Чтобы не утратить права на настоящую гарантию,

необходимо передать инструмент продавцу в неразобранном

состоянии.

Гарантия действует на указанные части и стоимость работы в течение

12 месяцев от даты приобретения, подтверждённой счётом-фактурой

или кассовым чеком, и действительна только на территории

Республики Польша.

Возможные неисправности могут быть устранены путём замены

инструмента на исправный или выполнения соответствующего

ремонта.

В течение срока действия гарантии, при условии соблюдения

покупателем инструкции по обслуживанию устройства, производитель

бесплатно выполняет ремонт или осуществляет замену повреждён-

ного устройства или частей его конструкции, не выполняющих своей

функции в результате изготовления их производителем из ненадлежа-

щего материала или дефектов при сборке, возникших по вине

производителя.

Гарантийный ремонт осуществляется в сервисных центрах PROFIX или в

сервисных пунктах, имеющих право выполнять ремонт оборудования.

Ремонт может выполняться только в авторизованном сервисном

пункте. В противоположном случае может возникнуть опасность

потери пользователем здоровья или угроза для его жизни.

Гарантийный срок, условия предоставления гарантии, а также адреса

сервисных центров и ремонтных мастерских указаны в гарантийной

карте.

УТИЛИЗАЦИЯ:

Пневматические инструменты, оснащение и упаковку

следует утилизировать в соответствии с действующими

правилами по защите окружающей среды.

Не следует выбрасывать инструменты вместе с

бытовыми отходами!

ПРИМЕЧАНИЯ:

- Политика компании PROFIX заключается в постоянном

совершенствовании своих изделий и поэтому компания сохраняет за

собой право на изменение спецификации изделия без

предварительного уведомления.

- Стандартные изделия и принадлежности могут отличаться в

зависимости от страны продажи.

- Спецификация изделия может отличаться для разных стран.

- Полный ассортимент изделий может быть недоступным во всех

странах.

- С целью определения наличия ассортимента необходимо связаться с

дистрибьюторами компании PROFIX на данной территории.

Производитель: ООО «PROFIX»

Адрес: ul. Marywilska 34, 03-228 Warszawa, Польша

Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование

и размножение без согласия ООО «ПРОФИКС».

DT-C2/d_zg/0190/03 Łomna Las 2021.10.14

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ CE

ПРОИЗВОДИТЕЛЬ

ООО «PROFIX», ул. Марывильска 34, 03-228 Варшава, Польша

Лицо, уполномоченное для составления технической документации:

Мариуш Ротуски, Торгово-дистрибуционный центр «PROFIX», ul. Dobra 3, Łomna Las, 05-152 Czosnów, Польша

Предмет декларации:

Лакокрасочный пневмопистолет

MEGA 66245

162A

S2139 -… - S2215

Вышеупомянутый предмет декларации соответствует требованиям по гармонизации национального законодательства ЕС, и отвечает

требованиям указанным в директивах Европейского парламента и Совета:

2006/42/EC;

и изготовлено(ы) согласно следующим стандартам:

EN 1953:2013

Mariusz Rotuski

Уполномоченный представитель Правления по вопросам Сертификации

PROFIX Sp. z o.o.

ul. Marywilska 34 03-228 Warsaw Poland

ПИКТОГРАММЫ:

Stimate Client,

Pentru a putea folosi unealta pneumatică (numită

mai departe – „unealta” sau „produsul”) trebuie să

citiţi instrucţiunea şi să respectaţi următoarele

măsuri de protecţie de bază pentru a evita daunele

împotriva sănătăţii sau pierderea vieţii, pentru a vă

proteja de electrocutare, răni, explozie şi de pericolul de incendiu.

Trebuie să respectaţi normele de protecţie şi igienă a muncii valabile la nivel

local atunci când folosiţi aparatul.

Nerespectarea atenţionărilor de mai jos şi/sau modificarea construcţiei

uneltelor prenumatice anulează drepturile de garanţie şi exceptă

producătorul de răspundere pentru pagubele apărute în legătură cu

funcţionarea aparatului - care au avut loc faţă de persoane, animale,

proprietate sau faţă de aparat.

Vă rugăm să păstraţi instrucţiunile şi indicaţiile ca să puteţi reveni oricând la

acestea. În cazul în care încredinţaţi aparatul unei alte persoane, trebuie să-i

înmânaţi de asemenea şi instrucţiunea de utilizare. Nu suntem răspunzători

pentru accidentele şi pagubele care au apărut datorită nerespectării

prezentei instrucţiuni şi a indicaţiilor de siguranţă.

ATENŢIONARE: Deoarece perfecţionăm în permanenţă produsele noastre ne

rezervăm dreptul de a introduce modificări care nu sunt incluse în prezenta

instrucţiune.

CAPITOLUL I. INDICAŢII GENERALE DE SIGURANŢĂ CU PRIVIRE LA

UTILIZAREA DE UNELTE PNEUMATICE

n Utilizarea uneltei

– Unealta şi accesoriile recomandate trebuie utilizate conform

instrucţiunii de utilizare. Unealta şi accesoriile trebuie folosite (cu

respectarea obligatorie a indicaţiilor producătorului) doar în scopuri

conforme cu destinaţia acestora. Utilizarea aparatului în alte scopuri este

categoric interzisă. De regulă unealta trebuie pornită înainte de a o apropia

de materialul/locul care va fi prelucrat.

– Trebuie să păstraţi ordinea la locul de muncă. Dezordinea la locul de

muncă măreşte riscul de accidentare. Lucraţi doar în încăperi bine ventilate.

– Aveţi atenţie la mediu. Nu expuneţi unealta la ploaie. Ţineţi minte de

iluminatul corespunzător. Nu îndreptaţi pistolul în direcţia oamenilor şi a

animalelor. Nu permiteţi persoanelor străine să mişte furtunul spirală,

compresorul sau cablul de alimentare al compresorului. Nu permiteţi accesul

acestor persoane în zona de muncă. Persroanele străine nu pot să fie prezente

în zona de muncă. Nu permiteţi accesul copiilor la aparat!

– Starea de funcţionare a uneltei. Trebuie să verificaţi unealta şi

furtunul spirală pentru a descoperi dacă este complet sau nu este deteriorat.

– Luaţi măsuri de protecţie împotriva electrocutării. În timpul

lucrului evitaţi să atingeţi unealta cu obiecte aflate sub tensiune, de ex.

elementele instalaţiei electrice, elementele de încălzire, dispozitivele

electrice.

– Păstraţi aparatul într-un loc inaccesibil persoanelor

neautorizate. Aparatul care nu este folosit trebuie depozitat într-un loc

uscat, închis şi care nu este accesibil copiilor. Toate activităţile de întreţinere

trebuie efectuate după ce cablul cu aer comprimat şi rezervorul au fost

decuplate.

– Nu suprasolicitaţi unealta. Cel mai bine şi cel mai sigur operează la

randamentul indicat în informaţiile tehnice.

– Purtaţi mereu îmbrăcăminte de protecţie. Nu purtaţi haine largi sau

bijuterii atunci când folosiţi unealta. Vă recomandăm să folosiţi mănuşi de

cauciuc şi încălţăminte antiderapantă în timp ce folosiţi aparatul. În caz că

aveţi părul lung trebuie să purtaţi plasă pentru păr.

– Nu folosiţi furtunul spirală în alte scopuri. Nu trageţi de furtunul

spirală pentru a muta unealta. Protejaţi furtunul de jar, uleiuri şi suprafeţe

ascuţite.

– Aveţi grijă de unealtă. Aveţi grijă ca unealta să fie mereu curată, pentru

a putea lucra eficient şi sigur. Respectaţi regulile de întreţinere. Controlaţi

ciclic capetele conectoare şi furtunul spirală, iar în cazul în care descoperiţi că

este deteriorat trimiteţi-l la reparat într-un service autorizat.

– Transportul. Înainte de a fi transportată unealta trebuie să fie curăţată şi

uscată corespunzător de materialele folosite. Acestea pot fi transportate doar

după ce au fost asigurate corespunzător împotriva mizeriei.

ATENŢIE! Trebuie să aveţi mereu atenţie atunci când lucraţi. Evaluaţi

eficacitatea muncii. Procedaţi cu prudenţă. Capacitatea de reacţie poate fi

diminuată datorită consumului de alcool, medicamente şi drorită

consumului de alcool, medicamente şi droguri precum şi în caz de oboseală

sau de boală. În aceste cazuri trebuie să renunţaţi să operaţi unealta.

– Controlaţi aparatul pentru a descoperi dacă nu există defecte.

Înainte de fiecare utilizare a aparatului trebuie să-l verificaţi cu atenţie, în

special elementele protectoare şi piesele despre care consideraţi că sunt

avariate. Trebuie să stabiliţi dacă îndeplinesc funcţiile corespunzătoare şi

conforme cu destinaţia aparatului. Verificaţi dacă piesele în mişcare

funcţionează fără probleme şi dacă nu sunt avariate. Toate piesele trebuie să

fie montate corespunzător pentru ca aparatul să funcţioneze în condiţii de

siguranţă. În cazul în care observaţi că aparatul funcţionează

necorespunzător opriţi-l imediat şi decuplaţi-l de la sursa de alimentare.

Elementele de protecţie şi piesele avariate trebuie înlocuite doar într-un

service autorizat, cu excepţia cazului în care s-a stabilit altfel în instrucţiunea

de utilizare.

ATENŢIE! Pentru propria siguranţă trebuie să folosiţi doar acele accesorii şi

dispozitive adiţionale care sunt indicate în instrucţiunea de utilizare sau sunt

recomandate de producător. Folosirea altor accesorii şi echipamente decât cele

indicate în instrucţiunea de utilizare sau în catalogul producătorului poate

provoca daune materiale sau pune în pericol sănătatea dumneavoastră .

n Protecţia şi igiena muncii

1) Una dintre obligaţiile angajatorului este aceea de a înmâna operatorului

prezenta instrucţiune de utilizare a aparatului!

2) Înainte de a începe să lucraţi trebuie să citiţi recomandările

producătorului şi să citiţi parametrii tehnici.

3) Lucrul, controlul precum şi întreţinerea trebuie efectuate mereu conform

normelor de protecţie şi igienă a muncii în vigoare.

4) Atunci când utilizaţi unelte pneumatice trebuie să folosiţi ocheţari de

protecţie şi protecţie auditivă.

5) Atunci când lucraţi cu substanţe chimice lichide trebuie să folosiţi mască

şi filtre de protecţie pentru a vă proteja căile respiratorii şi ochii.

6) Compresorul are temperatura ridicată atunci când este folosit. Atingerea

acestuia în timpul funcţionării provoacă arsuri.

7) Aerul pe care îl absoarbe compresorul nu poate conţine amesteruci de

gaze şi/sau vapori, deoarece acestea se pot aprinde în compresor sau pot

exploda.

8) Atunci când decuplaţi conectorul de cuplare rapidă trebuie să ţineţi cu

mâna elementul de cuplare al furtunului ca să nu vă rănească furtunul în

mişcare.

9) Atunci când folosiţi pistoale, inclusiv pistolul de suflare, trebuie să folosiţi

ochelari de protecţie. Obiectele străine şi piesele suflate vă pot răni cu

uşurinţă ochii.

INSTRUCŢII DE FOLOSIRE

PISTOL DE LĂCUIT CU REZERVOR SUS ART. 66245

Traducere din instrucţiunea originală

n Indicaţii de protecţie a muncii în cazul utilizării de substanţe

pulverizate

– Nu folosiţi lacuri sau diluanţi cu temperatura de aprindere mai mică de

55 °C.

– Nu încălziţi lacurile şi diluanţii.

– Atunci când lucraţi cu substanţe periculoase pentru sănătate, pentru a

proteja căile respiratorii trebuie să folosiţi dispozitive cu filtre petru protecţia

ochlilor şi a căilor respiratorii (mască de protecţie pentru faţă). Citiţi de

asemenea informaţiile despre mijloacele de protecţie indicate de

producătorii acestor substanţe.

– Respectaţi regulile de procedură cu substanşele periculoase indicate pe

ambalajele substanţelor folosite atât sub formă de informaţii cât şi de

marcaje. Eventual luaţi măsuri adiţionale de protecţie, în special purtaţi

haine şi măşti corespunzătoare.

– Fumatul este interzis atunci când stropiţi şi la locul de muncă. Vaporii pot

fi inflamabili.

– Focurile, sursele de luminat pornite şi aparatele care produc scântei nu se

pot afla şi nu pot fi folosite în apropierea cutiilor deschise cu vopsele,

deoarece acest lucru poate provoca incendiu/explozie. Din acelaşi motiv

fumatul este interzis în aceste situaţii.

– Nu depozitaţi şi nu consumaţi mâncare şi băuturi în încăperea în care se

lucrează. Vaporii substanţelor folosite sunt periculoşi pentru sănătate.

– Încăperea în care se efectuează lucrări de stropire cu substanţe

periculoase trebuie să aibă volumul mai mare de 30 m . Trebuie să asiguraţi

schimbul corespunzător de aer atunci când stropiţi şi în timpul uscării. Nu

stropiţi în direcţia opusă direcţiei de suflare a vântului. Trebuie să respectaţi

reglementările juridice emise de organele instituţiilor locale atunci când

pulverizaţi sau stropiţi cu substanţe inflamabile, sau potenţial periculoase.

– LA conexiunea cu furtunul sub presiune din PCV nu folosiţi următoarele

substanţe: benzină pentru lac, alcool butilic, clorat metilic (acest lucru duce la

prescurtarea „durateie de viaţă” a furtunului).

ATENŢIE! Nu folosiţi diluanţi şi substanţe de curăţat care duc la oxidarea

rezervorului de aluminiu, pistolului şi a pieselor galvanizate. În situaţii extreme

oxidarea poate duce la explozie. Producătorii de materiale de vopsit şi de

diluanţi oferă informaţii corespunzătoare pe produse. În niciun caz nu folosiţi

acizi pentru a curăţa uneltele pneumatice.

Vă rugăm să păstraţi şi să respectaţi indicaţiile de siguranţă.

CAPITOLUL II. PORNIREA ŞI UTILIZAREA UNELTELOR PNEUMATICE

IMPORTANT! Regulile generale de utilizare se referă la toate

uneltele pneumatice care fac parte din setul de lăcuit.

RECOMANDĂRI REFERITOARE LA ALIMENTAREA UNELTELOR

PNEUMATICE CU AER COMPRIMAT:

- Aerul de alimentare trebuie să fie mereu curat şi uscat.

- Se recomandă folosirea de elemente de filtrare, care captează particolele

de apă, particolele dure şi uleioase.

- Verificaţi furtunul şi conectorii înainte de fiecare utilizare, pentru a verifica

dacă pot fi utilizate, etanşeitatea şi corectitudinea conexiunii.

- Verificaţi dispozitivul de alimentare (de ex. compresorul, instalaţia

pneumatică) înainte de fiecare utilizare.

- Pentru a putea folosi pe deplin puterea şi randamentul uneltei, trebuie să

folosiţi un conector cu conexiune rapidă şi cabluri cu lungime şi diametru

corespunzătoare.

- Evitaţi presarea furtunului.

- Nu folosiţi aparatele în scopuri industriale.

- Nu folosiţi uneltele în industria alimentară.

- Nu folosiţi uneltele în mediu prăfuit.

ATENŢIE! Nu depăşiţi presiunea de alimentare permisă! Excesul de presiune

duce la depăşirea parametrilor permişi ai uneltei şi pot duce la deteriorarea

şi/sau distrugerea furtunului şi poate provoca accidente.

RECOMANDĂRI PENTRU OPERAREA UNEALTEI PNEUMATICE:

Înainte de a începe lucrul cu unealta pneumatică trebuie să vă asiguraţi că a

fost conectată în ordinea corespunzătoare la sursa de alimentare (vezi des. 1).

SCHEMA DE INSTALARE A UNELTELOR PNEUMATICE:

(1) Compresor (opţional – cu separator de ulei)

(2) Filtru-regulator de presiune, separator de apă

(3) Conector cu conexiune rapidă

(4) Furtun spirală

(5) Conector cu conexiune rapidă

(6) Unealtă pneumatică (desen exemplu)

Atunci când lucraţi cu unealta nu se pot efectua reparaţii, reglări sau înlocui

piese ale acesteia.

În timpul pauzelor de muncă sau atunci când mutaţi aparatul în alt

loc trebuie să scoateţi substanţa puverizată din rezervor (în cazul utilizării

de pistol de lăcuit sau a pistolului pentru curăţat carburatorul), apoi decuplaţi

alimentarea cu aer comprimat, mai târziu scoateţi joncţiunea aparatului din

conectorul furtunului. Atunci când schimbaţi accesoriul alimentarea cu aer

comprimat trebuie să fie închisă pentru ca joncţiunea să nu fie aruncată în

cazul în care aparatul ar fi pornit din greşeală.

Aveţi grijă ca aparatul să nu cadă şi să nu fie lovit şi protejaţi-l de impurităţi,

de ex.: noroi, apă, nisip, etc. şi întreţine-l conform instrucţiunii de utilizare,

dar aveţi grijă de starea tehnică bună a cablurilor de alimentare cu aer

comprimat.

RECOMANDĂRI REFERITOARE LA UTILIZAREA FURTUNULUI SPIRALĂ:

Furtunurile trebuie să fie:

- strânse puternic de joncţiunea lor.

- etanşe la gaz (în cazul în care observaţi lipsa de etanşeitate trebuie să opriţi

imediat alimentarea cu aer comprimat),

- străbăture de aer cald,

- cuplate la surse de alimentare dotate cu separatoare de ulei şi cu băi de

condensare.

- protejate de avariile mecanice şi de substanţele corosive (acizi, baze),

uleioase şi unsori.

În locurile expuse la deteriorare mecanică trebuie să folosiţi furtunuri

armate. În cazul în care observaţi că furtunul intră în contact cu substanţe

corosive trebuie să spălaţi furtunul cu multă apă şi să verificaţi dacă este

etanş în continuare, dacă s-a decolorat şi/sau deformat, dacă s-a schimbat

duritatea suprafeţei externe a furtunului. Nu folosiţi furtunul deteriorat!

Furtunul murdărit în exterior cu unsori sau uleiuri trebuie să fie curăţat cu

grijă cu un tampon uscat şi curat de bumbac.

Utilizarea furtunului deteriorat şi/sau murdărit cum s-a menţionat mai sus

poate provoca accidente de muncă.

Cuplarea şi decuplarea furtunului de la aparat trebuie să aibă loc atunci când

supapa de aer este închisă. Nu ştrangulaţi furtunul pentru a opri alimentarea

cu aer!

Des. 1

După ce conectaţi furtunul la sursa de alimnetare trebuie să-l curăţaţi

prin suflare, păsrând măsurile de precauţie corespunzătoare, pentru

a îndepărta praful depus în acestał, iar apoi conectaţi unealta

pneumatică.

Furtunurile nu trebuie să atingă şi nici să nu se afle în apropierea cablurilor

electrice sub tensiune.

1.1. DESCRIERE FUNCŢIONARE ŞI UTILIZARE:

Pistolul de lăcuit este proiectat pentru aplicarea următoarelor tipuri de

materiale de vopsit-lăcuit: lacuri metalizate şi nemetalizate, emailuri,

vopsele grunduire, acrilice, acriluri grund şi masă de şpăcluire (conform

recomandărilor producătorului).

Carcasă şi trăgaci metalice. Pistolul are posibilitatea de reglare a cantităţii de

aer, de control a cantităţii de vopsea şi de reglare a conicităţii jetului: jet

rotund sau plat.

Citiţi instrucţiunile producătorului de vopsele şi diluanţi nainte de a începe

pulverizarea.

Spălaţi pistolul cu un diluant adaptat pentru materialul de vopsit dar nu-l

scufundaţi în acesta.

Folosiţi conectori de conectare rapidă corespunzători şi furtunuri spirală cu

diametru corespunzător – acest lucru vă permite să folosiţi pe deplin

parametrii aparatului, inclusiv randamentul acestuia.

SCHEMA DE LUCRU:

1. Rezervor

2. Cap duză

3. Carcasă (mâner) pistol

4. Capac

5. Aerisire

INFORMAŢII TEHNICE:

Materiale de construcţie: carcasă (oţel), pârghie (oţel ), rezervor (metal

neferos), duză (metal neferos), regulatori (metal neferos).

2.0 DESCRIERE FUNCŢIONARE ŞI UTILIZARE:

2.1. Pistol de lăcuit cu rezervor sus (des. 2):

1. Strângeţi până la capăt rezervorul (1) pe carcasa pistolului (3).

2. Turnaţi material de vopsit în rezervor (1) şi închideţi-l cu capacul (4).

3. Asiguraţi-vă că orificiul de aerisire (5) din capac (4) este curat şi nu este

blocat.

4. Cuplaţi furtunul spirală pentru alimentarea cu aer la conectorul de intrare

(6) de pe pistol şi reglaţi presiunea (3 bari) de pe compresor.

5. Învârtiţi regulatorul de intensitate a jetului (7) pentru a regla intensitatea

jetului de material de vopsit (strângeţi regulatorul, dacă folosiţi vopsele mai

lichide şi daţi drumul la regulator în cazul în care folosiţi vopsele mai dense).

Apoi învârtiţi regulatorul „conului” de jet (8) pentru a regla anvergura (forma)

jetului de pulverizare (vezi desenele de mai jos 3-4 / 5-6).

Des. 2

6. Conector intrare

7. Regulator intensitate jet

8. Regulator „conicitate” jet

9. Inel montare duză

10. Pârghie „pornit/oprit”

Absorbţie aer comprimat 141 l/min

Presiune maximă aer 3 bar (43,5 psi)

Diametru orificiu intrare aer 1/4”

Volum rezervor 0,5 l

Diametru duză 1,5 mm

Nivel presiune acustică LpA, K=3dB(A) 89 dB(A)

Nivel putere acustică LwA, K=3dB(A) 100 dB(A)

Valoarea maximă a vibraţiilor care acţionează asupra membrelor superio-

are ale operatorului nu depăşeşte 2,5 m/s (EN1953:1998+A1:2009) Des. 5

Des. 4

Des. 3

Table of contents

Languages:

Popular Paint Sprayer manuals by other brands

Silvan Selecta

Silvan Selecta Supaflo 2000L Operator's manual

Smith

Smith R300 Setting up

Sumake

Sumake SS-1109 manual

Graco

Graco XM Series instructions

Mesto

Mesto 3598BM Instructions for use

Emist

Emist EM360 user manual

WAGNER

WAGNER W950 Flexio manual

WERKU

WERKU WK403040 manual

AirCom

AirCom HT Series instruction manual

dynatec

dynatec PSG 45 manual

EvaClean

EvaClean protexus PX200ES Operation instructions

Graco

Graco 278675 Operation

Ransburg

Ransburg REA Technical manual

GREENMAN

GREENMAN SPRAY HAWK CD30E-200 Operator's manual

Smithco

Smithco Spray Star 2000 Parts & Service

Thunder

Thunder 4001J manual

C-Dax

C-Dax SPRAYRIDER Generation 2 owner's manual

Maruyama

Maruyama MS050 Owner's/operator's manual

PROFIX MEGA 66245 User manual

Popular Paint Sprayer manuals by other brands
