Project Source ETHAN 21-K121HCP-PS User manual

1
02/2022
ATTACH YOUR RECEIPT HERE
Serial Number ___________________________ Purchase Date___________________________
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could
also contact us at [email protected] or visit www.lowespartsplus.com.
SM20301
ETHAN
ITEM # 2517066, 2916847, 2916848
PULL-DOWN
KITCHEN FAUCET
MODELS 21-K121HCP-PS
21-K121HSS-PS
21-K121HMB-PS
Español p. 9
PROJECT SOURCE and logo design are trademarks
or registered trademarks of LF, LLC. All rights reserved.

2
PART DESCRIPTION QUANTITY PART DESCRIPTION QUANTITY
AFaucet body 1 D Weight 1
BOptional deckplate 1 E Soap dispenser 1
C Optional gasket 1
Due to constant design and quality improvements, the product inside may look slightly different from the picture.
HARDWARE CONTENTS (not shown actual size)
AA BB CC DD EE
Metal washer Rubber washer Lock nut Rubber gasket Mounting nut
Qty. 1 Qty. 1 Qty. 1 Qty. 1 Qty. 1
PACKAGE CONTENTS
AB
C
D
E

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install
the product.
CAUTION
• If you solder the joints during installation of the faucet, the seats, cartridges, and washers must be
removed before using a ame or the warranty will be voided on these parts.
• Cover the sink drain to avoid losing parts.
WARNING
• Protect your eyes with safety glasses when cutting or soldering water supply lines.
• When making water line connections, HAND TIGHTEN. DO NOT OVERTIGHTEN. Do not use
PTFE pipe tape, plumber’s putty, pipe dope or any other type of sealing compound on water inlet
or threads. Additional compound is unnecessary. A watertight seal between the thread inlet and
supply tube is achieved by compression.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product. Contact customer service for replacement parts. You could also contact us at
[email protected] or visit www.lowespartsplus.com.
Estimated Assembly Time: 30 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Slip Joint Pliers, Pipe Wrench,
Phillips Screwdriver, Silicone and Supply Lines.
Installation may vary depending on how the previous faucet was installed. Supplies necessary for the
installation of the faucet are not all included; however, they are available wherever plumbing supplies
are sold.
Prior to beginning installation, turn off the hot and cold water lines, then turn on the old faucet to
release built-up pressure. When installing the new faucet, hand tighten the connector nuts. DO NOT
OVERTIGHTEN. Connections that are too tight will reduce the integrity of the system.
PRODUCT SPECIFICATIONS
Maximum ow rate: 1.8 GPM (6.81 LPM) at 60 PSI
ASME A112.18.1/CSA B125
NSF/ANSI/CAN 61
Chrome, stainless steel and matte black nishes
Ceramic cartridges
Manufactured to include no more than 0.25%
weighted average lead content on wetted
surfaces

4
INSTALLATION INSTRUCTIONS
1. Shut off the water at the supply valves under the sink or at the
main water supply. Disconnect the supply lines. Remove the
existing faucet from the sink.
Clean and dry the surface area where the new faucet will be
mounted.
1
2. Before installation, unscrew the quick-connector (2.1) from the
end of the spray hose (2.2) by turning it in a counterclockwise
direction. Remove the preassembled lock nut (CC), rubber
washer (AA), and metal washer (BB) from the shank (2.3) on
the faucet body (A).
2
3. To install with the optional deckplate for a 3-hole sink, skip to
Step 4.
Before installation, make sure the ange (3.1) is on the bottom
of the faucet body (A). Pull the spray hose (3.2) up through the
faucet body (A) until the end of the hose is ush with the bottom
of the shank (3.3) on the faucet body (A). Do not pull the tting
on the bottom of the spray hose (3.2) past the shank. Carefully
insert the water lines and tubes (3.4) on the faucet body (A)
through the mounting hole in the sink (3.5). Skip to Step 5.
NOTE: Do not feed the spray hose (3.2) back down through the
faucet body (A) until Step 6.
3
4. OPTIONAL DECKPLATE INSTALLATION:
The optional deckplate (B) and gasket (C) cannot be installed
with the ange (see 3.1 above) on the bottom of the faucet body
(A). Apply a thin bead of silicone to the underside of the gasket
(C). Place the gasket (C) and deckplate (B) over the mounting
holes in the sink, aligning the center holes in the gasket (C) and
deckplate (B) with the center mounting hole in the sink (4.1).
Pull the spray hose (4.2) up through the faucet body (A) until the
end of the hose is ush with the bottom of the shank (4.3) on
the faucet body (A). Do not pull the tting on the bottom of the
spray hose (4.2) past the shank. Carefully insert the water lines
and tubes (4.4) on the faucet body (A) through the hole in the
deckplate (B) and the mounting hole in the sink (4.1) until the
faucet sits on top of the deckplate (B).
NOTE: Do not feed the spray hose (4.2) back down through the
faucet body (A) until Step 6.
4
AA
BB
CC
2.1
2.3
4.3
A
B
C
4.4
4.1
3.4
A
2.2
3.5
3.3
3.2
4.2
3.1

5
A
10.1
INSTALLATION INSTRUCTIONS (Continued)
5. From underneath the sink, secure the faucet body (A) to the
sink using the rubber washer (BB), metal washer (AA), and
lock nut (CC). Secure the lock nut (CC) with the hex bolts (5.1).
NOTE: It is helpful to have a second person hold the faucet in
place while tightening the bolts on the lock nut.
Hardware used
AA Metal Washer x 1
BB Rubber Washer x 1
CC Lock Nut x 1
5
6. Feed the spray hose (6.1) back down through the spout (6.2)
and faucet body (A) and through the hole in the sink. Loosen
the cover on the weight (D) and slide it onto the spray hose
(6.1) until it is positioned at the location marked "weight
here," then hand tighten the cover by turning it in a clockwise
direction. Conrm the O-ring at the end of the spray hose (6.1)
is positioned correctly. Reattach the quick-connector (6.3) by
pushing it onto the end of the spray hose (6.1).
6
7. Conrm the O-ring on the receiving block (7.1) is positioned
correctly. Attach the quick-connector (7.2) to the receiving block
(7.1) by pushing it rmly upward. Pull down gently to ensure the
connection is secure. If necessary to detach the quick-connector
(7.2), push up on the quick-connector (7.2) and hold the locking
mechanism down rmly, then pull down on the quick-connect
(7.2) to disconnect.
7
8. Attach one end of each of the water supply lines onto the
shanks (8.1) on the faucet body (A), with hot water on the left
and cold water on the right. Use 1/2 in. IPS faucet connections
(8.2) or supply line coupling nuts (8.3) with 3/8 in. OD ball-nose
risers (8.4).
NOTE: Do not reuse existing supply lines. When installing new
water supply lines, please refer to the supply line manufacturer's
installation instructions.
Tighten the supply line connections using two wrenches. Place
the rst wrench on the shank on the tube (8.1) to hold it in
place while tightening the supply line with the second wrench.
This will help prevent twisting of the tubing. Do not overtighten.
Repeat for the second tube and supply line. Use caution when
tightening the connections, as the lines can crimp or break,
causing a leak.
8
A
D
6.1
6.3
7.1
7.3
8.1
8.2
8.4
BB
AA
CC
5.1
6.2
7.4 7.2
8.3

6
INSTALLATION INSTRUCTIONS (Continued)
9. Attach each of the remaining ends of the water supply lines
(9.1) to the hot and cold shut-off valves (9.2) and tighten with a
wrench. Do not overtighten.
9
10. Once the installation is complete, remove the spray head (10.1)
from the spout (10.2) on the faucet body (A) to ush the water
lines. Turn on the water supply and allow both hot and cold
water to run for at least one minute to ush away any debris
that could cause damage to internal parts. While the water is
running, check for leaks. If a leak occurs, gently tighten the nut
on the connection that is leaking. Turn off the water and screw
the spray head (10.1) back onto the spout (10.2) of the faucet
body (A).
10
11. To install the optional soap dispenser, unscrew the top of the
soap dispenser (E) from the plastic soap bottle and remove the
mounting nut (EE) and rubber gasket (DD). From above the
sink, insert the top of the soap dispenser into the fourth hole
opening in the sink. From underneath the sink, place the rubber
gasket (DD) onto the shank (11.1) on the soap dispenser (E)
and then thread the mounting nut (EE) onto the shank (11.1) to
secure the soap dispenser (E) to the sink.
Hardware used
DD Rubber Gasket x 1
EE Mounting Nut x 1
11
12. From underneath the sink, screw the plastic soap bottle (12.1)
onto the soap dispenser shank (12.2). 12
OPERATING INSTRUCTIONS
The lever handle controls the ow of hot and cold water to the faucet. Rotate the handle out and
forward for cold water. Rotate the handle out and backward for hot water. Moving the handle
outward opens the cartridge and causes water to ow from the spout. The degree of handle opening
determines the volume of water ow. Returning the handle to the original position toward the faucet
body stops the ow of water.
10.1
10.2
A
DD
EE
E
11.1
12.2
12.1
9.2
9.1

7
ROUGH-IN
CARE AND CLEANING
Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool, and harsh chemicals as these
will dull the nish and void your warranty.
TROUBLESHOOTING
If a faucet installation doesn't deliver water properly or leaks, nding the cause and xing it can be easy.
PROBLEM POSSIBLE CAUSE SOLUTION
Faucet leaks
underneath handle. Bonnet has come loose or the ceramic cartridge seal is dirty
or out of place.
1. Move the handle to the OFF position. Unscrew the handle screw and remove the
handle.
2. Tighten the bonnet by turning it clockwise. Move the cartridge stem to the ON position.
The leak should stop draining out from around the cartridge stem.
3. If the leak does not stop, shut off the water supply. Remove the bonnet by turning it
counterclockwise. Lift out the ceramic cartridge. Inspect the seal on the bottom of the
ceramic cartridge. Remove any debris from the seal. If the ceramic cartridge seal is
twisted or out of place, re-seat it. If the ceramic cartridge seal is worn or damaged,
replace the cartridge by calling customer service.
4. Position the cartridge back into the faucet body. Make sure the ridges on the two sides
of the cartridge bonnet t into the grooves on the two sides of the faucet body. Tightly
screw the bonnet onto the faucet body.
5. Reinstall the handle.
Water does not
completely shut off. Ceramic cartridge discs are worn or have debris trapped
inside.
1. Shut off the water supply.
2. Move the handle to the OFF position. Unscrew the handle screw and remove the
handle.
3. Remove the bonnet. Lift out the ceramic cartridge.
4. Position the new ceramic cartridge into the faucet body.
5. Tightly screw the bonnet into the faucet body.
6. Reinstall the handle.
Faucet leaks around
aerator. The aerator is incorrectly tted, dirty, or small parts inside
the aerator are improperly
installed.
1. Remove the aerator from the spout on the faucet body. Inspect the black rubber gasket
inside the aerator. The rubber gasket should be at.
2. Reinstall the aerator on the spout.
Faucet has an
improper water
pattern.
The aerator is dirty or small
parts inside the aerator are
improperly installed.
1. Remove the aerator from the spout on the faucet body.
2. Gently ush the small parts inside the aerator to clear away any debris.
3. Reinstall the aerator on the spout.
No water pressure or
low water pressure
after a longer period
of use.
The connector is blocked. 1.Remove the spray head by unscrewing it from the hose assembly in a counterclockwise
direction.
2.Hold the end of the hose assembly down into the sink and turn the faucet on to the
warm position where it mixes the hot and cold water. If the water ow is still slow or
completely blocked, please call customer service.

8

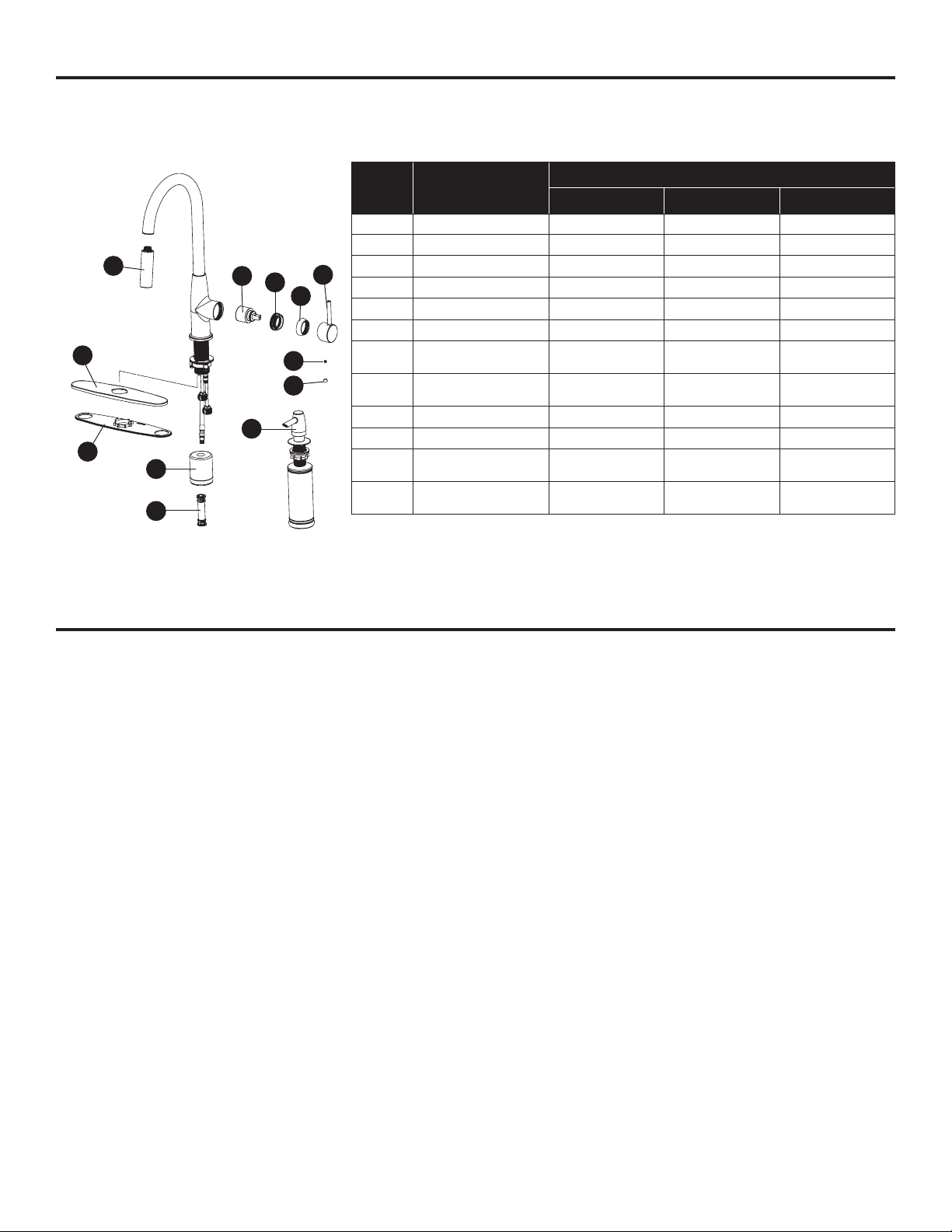

REPLACEMENT PARTS
For replacement parts, call our customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday
- Sunday. You could also contact us at [email protected] or visit www.lowespartsplus.com.
PART DESCRIPTION PART #
21-K121HSS-PS 21-K121HCP-PS 21-K121HMB-PS
1 Ceramic Cartridge RP 03001 RP 03001 RP 03001
2Retainer Nut RP 01656 RP 01656 RP 01656
3Cap RP 01657SS RP 01657CH RP 01657MB
4Handle RP 01658SS RP 01658CH RP 01658MB
5Screw RP 01643 RP 01643 RP 01643
6
Index Button RP 01495 RP 01495 RP 01495
7Soap Dispenser
Assembly RP 01659SS RP 01659CH RP 01659MB
8Quick-Connector
Assembly RP 01660 RP 01660 RP 01660
9Weight RP 01661 RP 01661 RP 01661
10 Optional Gasket RP 01662 RP 01662 RP 01662
11 Optional Deckplate RP 01648SS RP 01648CH RP 01648MB
12 Sprayhead Assembly RP 01663SS RP 01663CH RP 01663MB
LIMITED LIFETIME WARRANTY
The distributor warrants to the original purchaser of this product to be free from defects in material and
workmanship under normal use in residential applications. At its option, the Company will provide repair parts or
replace defective product when the product is used in accordance with the manufacturer’s specications.
The distributor provides a limited 5-year warranty on the nish of this product to the original purchaser. At its
option, the distributor will provide repair parts or replace defective product when the product is used in accordance
with the manufacturer’s specications. Use of mild abrasive, abrasive or chemical cleaners may damage the
nish of the product. We recommend cleaning your faucet with a soft cloth, moistened with water. Damage
resulting from the use of abrasive or chemical cleaners SHALL VOID THIS WARRANTY.
This warranty is not applicable to any products or parts of products where damage is caused by use of non-
genuine parts; is due to installation error, product misuse, negligence or faulty maintenance; or where the product
is not installed according to local building codes.
This warranty excludes labor charges or damage incurred during installation, repair or replacement, and any
indirect, incidental or consequential damages, losses, injury or costs of any nature. This warranty is in lieu of and
excludes all other warranties, conditions and guarantees, whether expressed or implied, including without
restriction those of merchantability or tness of use.
Liability under this warranty will not exceed the purchase price for the product claimed to be defective by the original
consumer purchaser. Some states or provinces do not allow the exclusion or limitation of consequential damages so
the above limitations or exclusions may not apply. This warranty gives you specic legal rights and you may
also have other rights which vary from state to state, or province to province.Inquiries regarding warranty
claims can be directed to 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Sunday. You could also contact us
at [email protected] or visit www.lowespartsplus.com.
Printed in China
10
11
12
2
1
3
4
7
9
8
5
6

9
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro Departamento de
Servicio al Cliente al 1-866-389-8827, de lunes a domingos de 8 a.m. a 8 p.m., hora estándar del Este. También
puede contactarnos en [email protected] o visitar www.lowespartsplus.com.
ADJUNTE SU RECIBO AQUÍ
Número de serie _________________________ Fecha de compra ________________________
ETHAN
ARTÍCULO # 2517066, 2916847, 2916848
GRIFO ABATIBLE
PARA COCINA
MODELOS 21-K121HCP-PS
21-K121HSS-PS
21-K121HMB-PS
PROJECT SOURCE y el diseño del logotipo son
marcas comerciales o marcas registradas de LF, LLC.
Todos los derechos reservados.

10
PARTE DESCRIPCIÓN CANTIDAD PARTE DESCRIPCIÓN CANTIDAD
A Cuerpo del grifo 1 D Peso 1
BPlaca de cubierta
opcional 1 E Dispensador de jabón 1
C Empaque opcional 1
Debido a las constantes mejoras de diseño y calidad, es posible que el producto en el interior se vea ligeramente diferente de la imagen.
ADITAMENTOS (no se muestran en tamaño real)
AA BB CC DD EE
Arandela de metal Arandela de
goma Contratuerca Empaquetadura de goma Tuerca de montaje
Cant. 1 Cant. 1 Cant. 1 Cant. 1 Cant. 1
CONTENIDO DEL PAQUETE
AB
C
D
E

11
INFORMACIÓN DE SEGURIDAD
Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el
producto.
PRECAUCIÓN
• Si suelda las juntas durante la instalación del grifo, se deben retirar los asientos, los cartuchos y las
arandelas antes de usar la llama. De lo contrario, se anulará la garantía de dichas piezas.
• Cubra el desagüe para evitar que se pierdan piezas.
ADVERTENCIA
• Proteja los ojos con gafas de seguridad al cortar o soldar las líneas de entrada de agua.
• Al realizar la conexiones de la tubería de agua, APRIETE A MANO. NO APRIETE DEMASIADO. No
use cinta para tubería de PTFE, masilla de plomero, aditivos para tubos ni ningún otro compuesto
sellador en entradas de agua o roscas. No necesita compuestos adicionales. Se logra un sellado
hermético entre la entrada roscada y la tubería de suministro mediante compresión.
PREPARACIÓN
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las
piezas con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el
producto si falta alguna pieza o si estas están dañadas. Póngase en contacto con el Departamento
de Servicio al Cliente para obtener piezas de repuesto. También puede contactarnos en partsplus@
lowes.com o visitar www.lowespartsplus.com.
Tiempo estimado de ensamblaje: 30 minutos
Herramientas necesarias para el ensamblaje (no se incluyen): llave inglesa ajustable, pinzas para juntas
deslizantes, llave para tubos, destornillador Phillips, silicona y líneas de entrada.
La instalación puede variar según cómo se instaló el grifo anterior. No se incluyen todos los
materiales necesarios para la instalación del grifo; no obstante, estos están disponibles en cualquier
lugar donde se vendan artículos de plomería.
Antes de comenzar la instalación, cierre las líneas de entrada de agua fría y caliente, y luego abra el grifo
viejo para liberar la presión acumulada. Al instalar el nuevo grifo, primero apriete a mano las tuercas del
conector. NO APRIETE DEMASIADO. Las conexiones que estén muy apretadas reducirán la integridad
del sistema.
ESPECIFICACIONES DEL PRODUCTO
Caudal de ujo máximo: 6,81 LPM (1,8 GPM) a 60 PSI
Cumple con la norma ASME A112.18.1/CSA B125
NSF/ANSI/CAN 61
Acabados en cromo, acero inoxidable y negro mate
Cartucho de cerámica
Fabricado para que no incluya más de
0,25 % de contenido promedio en peso de
plomo para supercies con agua

12
INSTRUCCIONES DE INSTALACIÓN
1. Cierre las válvulas de entrada de agua debajo del fregadero o el
suministro de agua principal. Desconecte las líneas de entrada.
Retire el grifo existente del fregadero.
Limpie y seque el área supercial donde se colocará el nuevo
grifo.
1
2. Antes de realizar la instalación, desenrosque el conector
rápido (2.1) en dirección contraria a las manecillas del reloj para
retirarlo del extremo de la manguera del rociador (2.2). Retire la
tuerca de seguridad preensamblada (CC), la arandela de
goma (AA) y la arandela de metal (BB) del vástago (2.3) en el
cuerpo del grifo (A).
2
3. Para instalar junto con la placa de cubierta opcional y obtener
un fregadero de 3 oricios, diríjase al paso 4.
Antes de la instalación, asegúrese de que la brida (3.1) esté en
la parte inferior del cuerpo del grifo (A). Jale la manguera del
rociador (3.2) por el conjunto del cuerpo del grifo (A) hasta que
el extremo de la manguera quede al ras con la parte inferior
del vástago (3.3) en el cuerpo del grifo (A). No jale el conector
en la parte inferior de la manguera del rociador (3.2) más allá
del vástago. Inserte cuidadosamente las tuberías de suministro
de agua (3.4) en el cuerpo del grifo (A) a través del oricio de
montaje en el fregadero (3.5). Continúe con el paso 5.
NOTA: no pase la manguera del rociador (3.2) por detrás del
cuerpo del grifo (A) hasta que llegue el paso 6.
3
4. INSTALACIÓN OPCIONAL CON PLACA DE CUBIERTA:
La placa de cubierta opcional (B) y el empaque (C) no se
pueden instalar con la brida (consulte el punto 3.1 anterior)
en la parte inferior del cuerpo del grifo (A). Aplique un cordón
delgado de silicona en la parte inferior del empaque (C).
Coloque el empaque (C) y la placa de cubierta (B) sobre los
oricios de montaje en el fregadero, alineando los oricios
centrales en el empaque (C) y la placa de cubierta (B) con
el oricio de montaje central en el fregadero (4.1). Jale la
manguera del rociador (4.2) por el conjunto del cuerpo del grifo
(A) hasta que el extremo de la manguera quede al ras con la
parte inferior del vástago (4.3) en el cuerpo del grifo (A). No jale
el conector en la parte inferior de la manguera del rociador (4.2)
más allá del vástago. Inserte cuidadosamente las tuberías de
suministro de agua (4.4) en el cuerpo del grifo (A) a través del
oricio en la placa de cubierta (B) y el oricio de montaje en el
fregadero (4.1) hasta que el grifo se asiente en la parte superior
de la placa de cubierta (B).
NOTA: no pase la manguera del rociador (4.2) por detrás del
cuerpo del grifo (A) hasta que llegue al paso 6.
4
AA
BB
CC
2.1
2.3
4.3
A
B
C
4.4
4.1
3.4
A
2.2
3.5
3.3
3.2
4.2
3.1

13
A
10.1
INSTRUCCIONES DE INSTALACIÓN (Continuación)
5. Desde debajo del fregadero, asegure el cuerpo del grifo (A)
al fregadero con la arandela de goma (BB), la arandela de
metal (AA) y la tuerca de seguridad (CC). Asegure la tuerca
de seguridad (CC) con los pernos hexagonales (5.1). NOTA:
es útil que una segunda persona sostenga el grifo en su lugar
mientras aprieta los pernos en la tuerca de seguridad.
Aditamentos utilizados
AA Arandela de metal x 1
BB Arandela de goma x 1
CC Contratuerca x 1
5
6. Alimente la manguera del rociador (6.1) hacia abajo a través de
la boquilla (6.2) y el cuerpo del grifo (A), y a través del oricio
en el fregadero. Aoje la cubierta en el peso (D) y deslícela
sobre la manguera del rociador (6.1) hasta que se coloque en la
ubicación marcada como "peso aquí"; luego, apriete la cubierta
con la mano girándola en dirección de las manecillas del reloj.
Conrme que la junta tórica al nal de la manguera del rociador
(6.1) esté colocada correctamente. Vuelva a colocar el conector
rápido (6.3) empujándolo sobre el extremo de la manguera del
rociador (6.1).
6
7. Conrme que la junta tórica en el bloque receptor (7.1) esté
colocada correctamente. Fije el conector rápido (7.2) al bloque
receptor (7.1) empujando rmemente hacia arriba. Jale hacia
abajo suavemente para asegurarse de que la conexión sea
segura. Si es necesario desconectar el conector rápido (7.2),
empuje hacia arriba el conector rápido (7.2) y mantenga
presionado el mecanismo de bloqueo rmemente, luego tire
hacia abajo del conector rápido (7.2) para desconectarlo.
7
La responsabilidad bajo esta garantía no superará el precio de compra del producto que se reclama como defectuoso pagado por el cliente o comprador original. Algunos estados o provincias no permiten la exclusión o limitación de los daños accidentales o resultantes, de modo que es posible que no se apliquen las exclusiones o limitaciones mencionadas anteriormente. Esta garantía le otorga derechos legales especícos y también puede tener otros derechos que varían de estado a estado, o de provincia a provincia. Las consultas sobre reclamos de garantía pueden dirigirse a 1-866-389-8827, de 8:00 a.m. a 8:00 p.m., hora estándar del Este, de lunes a domingo.
8. Conecte un extremo de cada una de las líneas de entrada
de agua en los vástagos (8.1) del cuerpo del grifo (A), con
el agua caliente a la izquierda y el agua fría a la derecha.
Use conexiones de grifo IPS de 1/2 pulg. (8.2) o tuercas de
acoplamiento para la línea de entrada (8.3) con elevadores de
punta esférica de 3/8 pulg. de diámetro externo (8.4).
NOTA: no reutilice las líneas de entrada existentes. Al instalar
nuevas líneas de entrada de agua, consulte las instrucciones
de instalación del fabricante de la línea de entrada.
Apriete las conexiones de la línea de entrada con dos llaves
inglesas. Coloque la primera llave inglesa en el vástago del
tubo (8.1) para mantenerlo en su lugar mientras aprieta la
línea de entrada con la segunda llave inglesa. Esto ayudará
a prevenir la torsión de las tuberías. No apriete demasiado.
Repita el proceso para la segunda tubería y la línea de entrada.
Tenga cuidado al apretar las conexiones, ya que los tubos
pueden ondularse o romperse y provocar una fuga.
8
A
D
6.1
6.3
7.1
7.3
8.1
8.2
8.4
BB
AA
CC
5.1
6.2
7.4 7.2
8.3

14
INSTRUCCIONES DE INSTALACIÓN (Continuación)
9. Conecte cada uno de los extremos restantes de las líneas
de entrada de agua (9.1) a las válvulas de cierre de agua fría
y caliente (9.2), y apriete con una llave inglesa. No apriete
demasiado.
9
10. Una vez completada la instalación, retire el cabezal del rociador
(10.1) de la boquilla (10.2) en el cuerpo del grifo (A) para
descargar las tuberías de agua. Abra el suministro de agua y
deje correr el agua fría y caliente durante al menos un minuto
para eliminar cualquier residuo que pueda dañar las piezas
internas. Revise que no haya fugas mientras el agua corre.
Si se produce una fuga, apriete suavemente la tuerca en la
conexión que esté goteando. Cierre el agua y vuelva a enroscar
el cabezal del rociador (10.1) en la boquilla (10.2) del cuerpo
del grifo (A).
10
11. Para instalar el dispensador de jabón opcional, desenrosque
la parte superior del dispensador de jabón (E) de la botella
de jabón de plástico y retire la tuerca de montaje (EE) y el
empaque de goma (DD). Desde arriba del fregadero, inserte
la parte superior del dispensador de jabón en la abertura del
cuarto oricio del fregadero. Desde debajo del fregadero,
coloque el empaque de goma (DD) en el vástago (11.1) sobre el
dispensador de jabón (E) y luego enrosque la tuerca de montaje
(EE) en el vástago (11.1) para asegurar el dispensador de jabón
(E) al fregadero.
Aditamentos utilizados
DD Empaquetadura de goma x 1
EE Tuerca de montaje x 1
11
12. Desde debajo del fregadero, atornille la botella de jabón de
plástico (12.1) en el vástago del dispensador de jabón (12.2). 12
INSTRUCCIONES DE FUNCIONAMIENTO
La manija de palanca controla el ujo de agua caliente y fría del grifo. Gire la manija hacia afuera y
hacia delante para obtener agua fría. Gire la manija hacia afuera y hacia atrás para obtener agua
caliente. Mover la manija hacia afuera abre el cartucho y hace que el agua uya desde la boquilla. El
grado en que abra la manija determina el volumen del ujo de agua. Al volver la manija a la posición
original hacia el cuerpo del grifo se detiene el ujo de agua.
10.1
10.2
A
DD
EE
E
11.1
12.2
12.1
9.2
9.1

15
DIBUJO DE INSTALACIÓN
CUIDADO Y LIMPIEZA
Limpie periódicamente con un paño suave. Evite utilizar limpiadores abrasivos, lana de acero y
químicos agresivos, ya que pueden dañar el acabado y anular su garantía.
SOLUCIÓN DE PROBLEMAS
Si una instalación del grifo no entregar el agua adecuadamente o fugas, la búsqueda de la causa y
de jación que puede ser fácil.
PROBLEMA CAUSA POSIBLE SOLUCIÓN
El grifo tiene una fuga
debajo de la manija. El casquete se ha aojado
o el sello del cartucho de
cerámica está sucio o
fuera de lugar.
1. Mueva la manija a la posición APAGADO. Desatornille el tornillo de la manija y retire la manija.
2. Apriete el casquete girándolo en sentido horario. Mueva el vástago del cartucho a la posición
ABIERTA. La fuga debe dejar de salir alrededor del vástago del cartucho.
3. Si la fuga no se detiene, cierre el suministro de agua. Retire el casquete girándolo en sentido
antihorario. Saque el cartucho de cerámica. Inspeccione el sello en la parte inferior del cartucho
de cerámica. Retire cualquier residuo del sello. Si el sello del cartucho de cerámica está torcido
o fuera de lugar, vuelva a asentarlo. Si el sello del cartucho de cerámica está desgastado o
dañado, reemplace el cartucho llamando al servicio de atención al cliente.
4. Vuelva a colocar el cartucho en el cuerpo del grifo. Asegúrese de que las crestas de los dos
lados del casquete del cartucho encajen en las ranuras de los dos lados del cuerpo del grifo.
Atornille rmemente el casquete en el cuerpo del grifo.
5. Vuelva a instalar la manija.
El paso de agua no se
cierra completamente. Los discos de cartucho
de cerámica están
desgastados o tienen
residuos atrapados en su
interior.
1. Cierre el suministro de agua.
2. Mueva la manija a la posición APAGADO. Desatornille el tornillo de la manija y retire la manija.
3. Quite el casquete. Saque el cartucho de cerámica.
4. Coloque el nuevo cartucho de cerámica en el cuerpo del grifo.
5. Enrosque rmemente el casquete en el cuerpo del grifo.
6. Vuelva a instalar la manija.
El grifo tiene fugas
alrededor del aireador. El aireador está mal instalado, sucio o las
piezas pequeñas dentro del
aireador están instaladas
incorrectamente.
1. Retire el aireador de la boquilla en el cuerpo del grifo utilizando la tecla de aireador o una
moneda. Inspeccione el empaque de goma negro en el interior del aireador. El empaque de
goma debe ser plano.
2. Vuelva a instalar el aireador en la boquilla.
El grifo tiene un patrón
de agua incorrecto. El aireador está sucio o se instalaron piezas pequeñas
de manera incorrecta dentro
del aireador.
1. Retire el aireador de la boquilla en el cuerpo del grifo.
2. Limpie cuidadosamente las piezas pequeñas dentro del aireador para retirar cualquier desecho.
3. Vuelva a instalar el aireador en la boquilla.
No hay presión de
agua o baja presión
de agua después de
largos períodos de
uso.
El conector rápido está
bloqueado. 1. Retire el cabezal rociador desenroscándolo del conjunto de la manguera en sentido contrario a las agujas del reloj.
2. Sostenga el extremo del conjunto de la manguera hacia abajo en el fregadero y abra el grifo en
la posición cálida donde se mezcla el agua fría y caliente. Si el ujo de agua sigue siendo lento o
completamente bloqueado, llame al servicio al cliente.

16
PIEZAS DE REPUESTO
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al 1-866-389-8827,
de lunes a domingos de 8 a.m. a 8 p.m., hora estándar del Este. También puede contactarnos en
[email protected] o visitar www.lowespartsplus.com.
10
11
12
2
1
3
4
7
9
8
5
6
PIEZA DESCRIPCIÓN PIEZA #
21-K121HSS-PS 21-K121HCP-PS 21-K121HMB-PS
1 Cartucho sin cerámica RP 03001 RP 03001 RP 03001
2Tuerca de retención RP 01656 RP 01656 RP 01656
3Tapa RP 01657SS RP 01657CH RP 01657MB
4Manija RP 01658SS RP 01658CH RP 01658MB
5
Tornillo RP 01643 RP 01643 RP 01643
6
Botón de indice RP 01495 RP 01495 RP 01495
7Ensamble de
dispensador de jabón RP 01659SS RP 01659CH RP 01659MB
8Ensamble de conexión
rápida RP 01660 RP 01660 RP 01660
9Peso RP 01661 RP 01661 RP 01661
10 Empaque opcional RP 01662 RP 01662 RP 01662
11 Placa de cubierta
opcional RP 01648SS RP 01648CH RP 01648MB
12 Ensamble del cabezal
del rociador RP 01663SS RP 01663CH RP 01663MB
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza al comprador original que este producto está libre de defectos en cuanto a los
materiales y la mano de obra en condiciones de uso normal en aplicaciones residenciales. A su elección, la
Compañía proporcionará piezas de repuesto o reemplazará un producto defectuoso si el producto se utilizó de
acuerdo con las especicaciones del fabricante.
El distribuidor le brinda al comprador original una garantía limitada de 5 años para el acabado de este
producto. A su elección, el distribuidor proporcionará piezas de repuesto o reemplazará un producto
defectuoso si el producto se utilizó de acuerdo con las especicaciones del fabricante. El uso de limpiadores
abrasivos suaves, abrasivos o químicos puede dañar el acabado del producto. Le recomendamos que limpie
el grifo con un paño suave y humedecido con agua. El daño ocasionado por el uso de limpiadores abrasivos o
químicos ANULARÁ ESTA GARANTÍA.
Esta garantía no se aplica a productos o piezas de productos si el daño fue ocasionado por el uso de piezas
no originales; o se deba a un error de instalación, al mal uso del producto, a negligencia o al mantenimiento
inadecuado; o en caso de que el producto no se haya instalado de acuerdo con los códigos de construcción
locales.
Esta garantía no incluye los cargos por mano de obra o los daños ocasionados durante la instalación, la
reparación o el reemplazo, ni las lesiones, las pérdidas o los daños indirectos, accidentales o resultantes, ni
los costos de ninguna naturaleza. Esta garantía reemplaza y excluye todas las demás garantías y condiciones,
expresas o implícitas, incluidas sin restricción aquellas de comerciabilidad o uso adecuado.
La responsabilidad bajo esta garantía no superará el precio de compra del producto que se reclama como
defectuoso pagado por el cliente o comprador original. Algunos estados o provincias no permiten la exclusión
o limitación de los daños accidentales o resultantes, de modo que es posible que no se apliquen las
exclusiones o limitaciones mencionadas anteriormente. Esta garantía le otorga derechos legales especícos y
también puede tener otros derechos que varían de estado a estado, o de provincia a provincia. Las consultas
sobre reclamos de garantía pueden dirigirse a 1-866-389-8827, de 8:00 a.m. a 8:00 p.m., hora estándar del
Este, de lunes a domingo. También puede contactarnos en [email protected] o visitar
www.lowespartsplus.com.
Impreso en China
