Project Source F4510018CP User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST, Monday - Friday.
SINGLE HANDLE
BATHROOM FAUCET
ITEM #0386623
MODEL #F4510018CP
Français / Español p. 12
ATTACH YOUR RECEIPT HERE
Serial Number ____________________________ Purchase Date _________________________

2
C
D
N
M
J
H
EF
K
IL
G

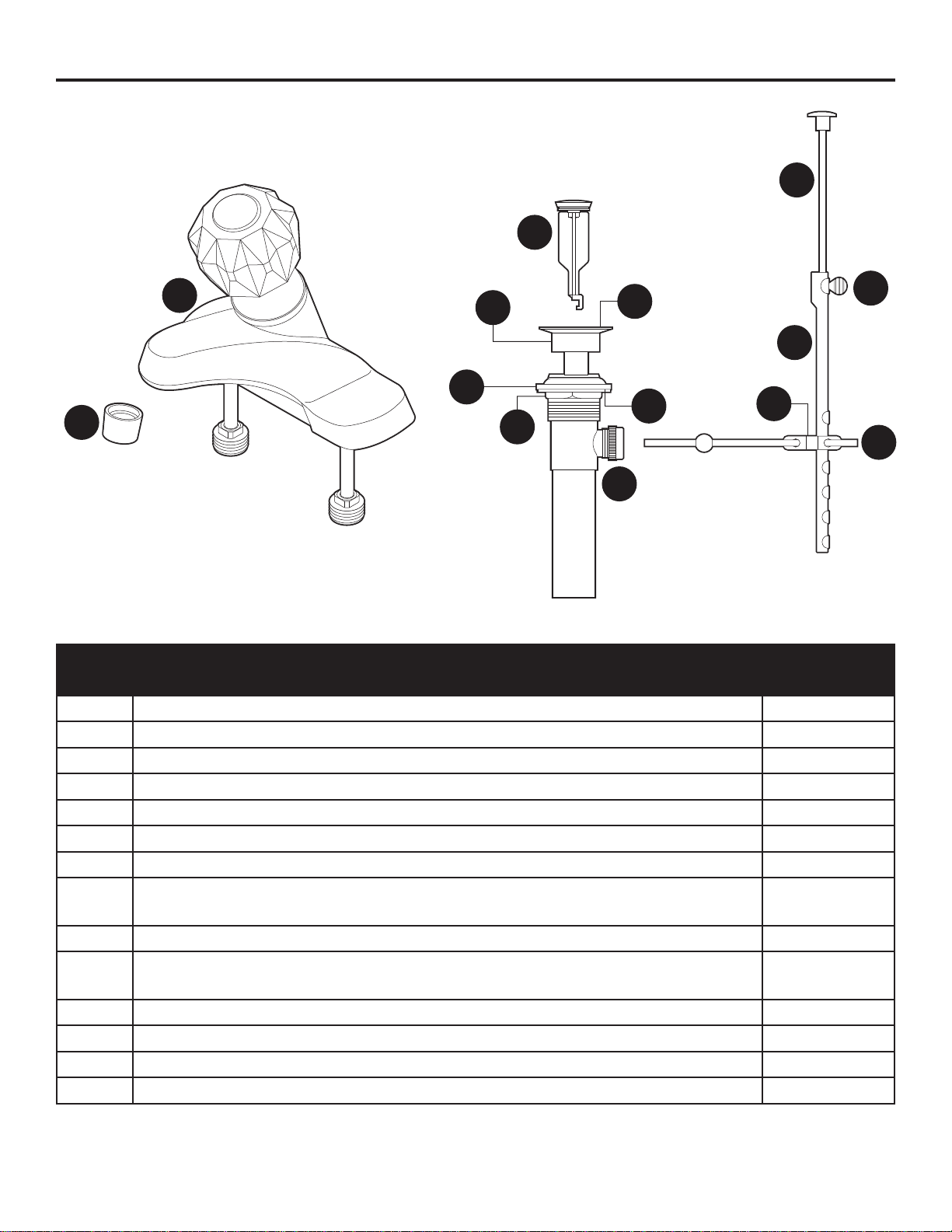

PACKAGE CONTENTS
A
B
PART DESCRIPTION QUANTITY
A Faucet 1
B Aerator (preassembled) 1
C Main Plunger (preassembled) 1
D Lift Rod 1
E Drain Body (preassembled) 1
F Flange (preassembled) 1
G Thumbscrew (preassembled) 1
H Rubber Washer (preassembled) 1
I Lock Nut (preassembled) 1
J Friction Washer (preassembled) 1
K Lift Rod Strap 1
L Spring Clip 1
M Ball Nut (preassembled) 1
N Ball Rod 1

3

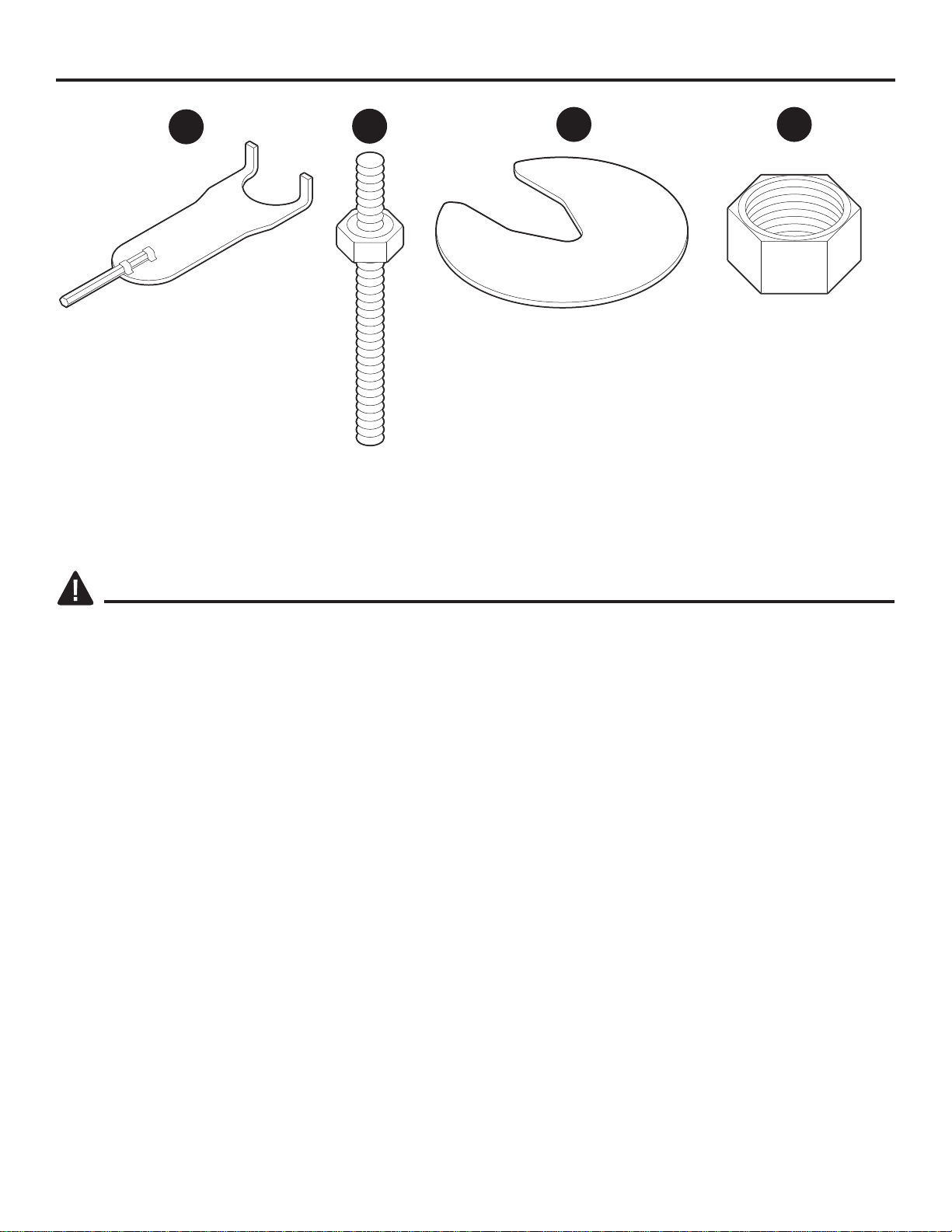

HARDWARE CONTENTS (shown actual size)
AA
Wrench
x 1
BB
Screw Bolt
(preassembled)
x 2
CC
Guide Washer
x 2
DD
Coupling Nut
x 2
SAFETY INFORMATION
PREPARATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• The product should be installed by a locally licensed plumber.
• Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required.
• When installing the flexible hose, please note there should be no torsion or deformation.
Do not fold it into a V or L shape, and do not use it if there are any cracks or damage.
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 12 minutes
Tools Required for Assembly (not included):Adjustable wrench, silicone sealant.
Helpful Tools (not included): Channel-lock pliers, safety goggles.
• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to re-
lease build-up pressure.
• When installing your new faucet, first hand-tighten connector nuts. Then use one wrench to hold the
fitting and a second wrench to tighten the nut an additional 1/4 turn. Connections that are too tight
will reduce the integrity of the system.

4
3. Install screw bolts (BB) to preassembled
nuts on underside of faucet (A).
2. Place a bead of clear silicone sealant
(not included) around the base of the
faucet (A). Install faucet (A) through top of
sink (not included).
2
2
A
3
1
1
BB
2
ASSEMBLY INSTRUCTIONS
1. Turn off water supply. Remove existing
faucet if necessary. 1

5
ASSEMBLY INSTRUCTIONS

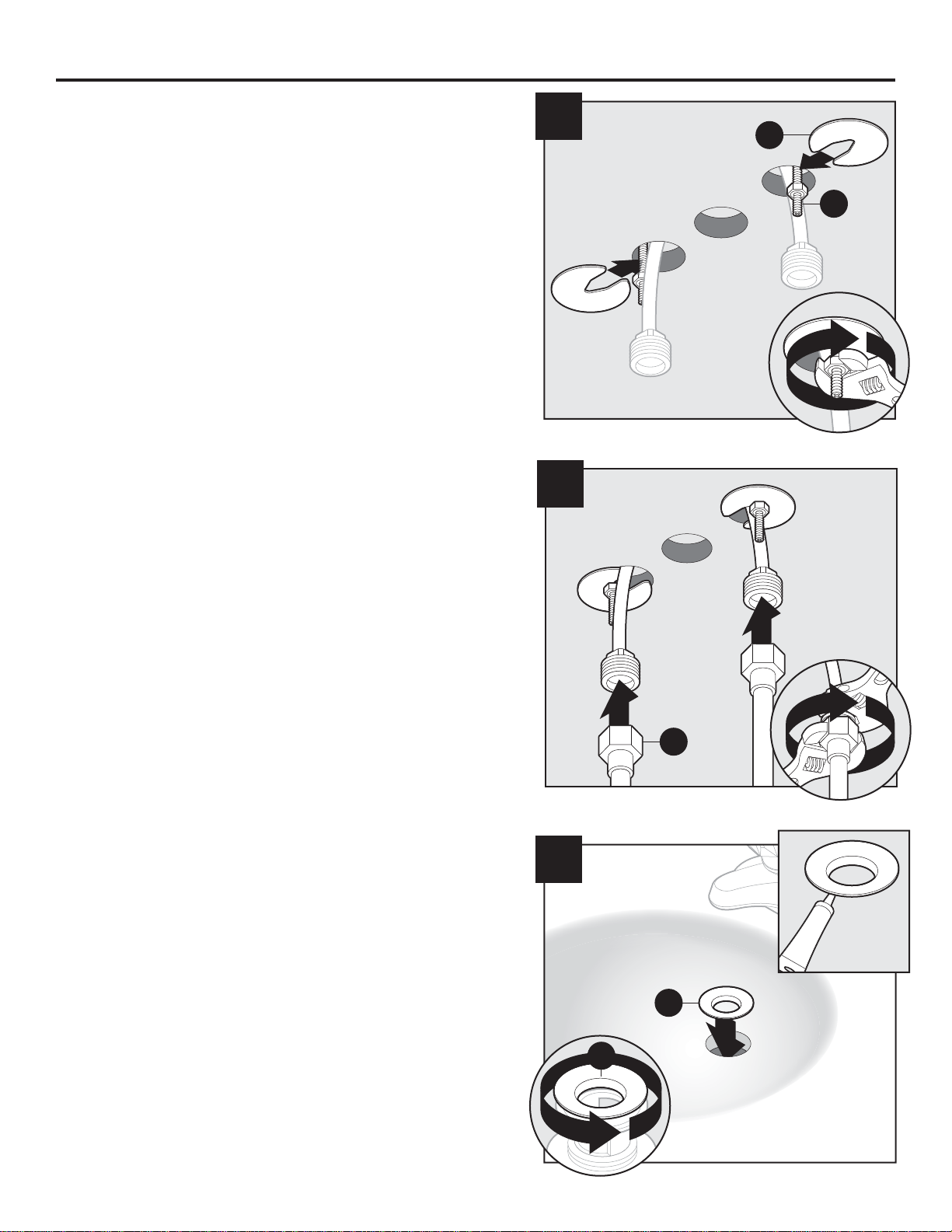

4. Install guide washers (CC) onto screw bolts
(BB) and tighten nuts preassembled on
bolts (BB).
1
1
4
CC
BB
2
6. Remove flange (F) from the preassembled
drain assembly.Apply a bead of clear
silicone sealant under the flange (F) and
place into sink.
Note: From below, remove ball nut (M) from
drain body (E).
5. Install coupling nuts (DD) to supply lines
(not included). Screw coupling nuts (DD) and
supply lines onto inlet ports of faucet (A).
Note: Hold faucet’s copper supply fitting with
a wrench while tightening water supply line in
place to avoid twisting the copper line.
1
1
5
DD
2
3
2
3
1
6
F
F

6
ASSEMBLY INSTRUCTIONS

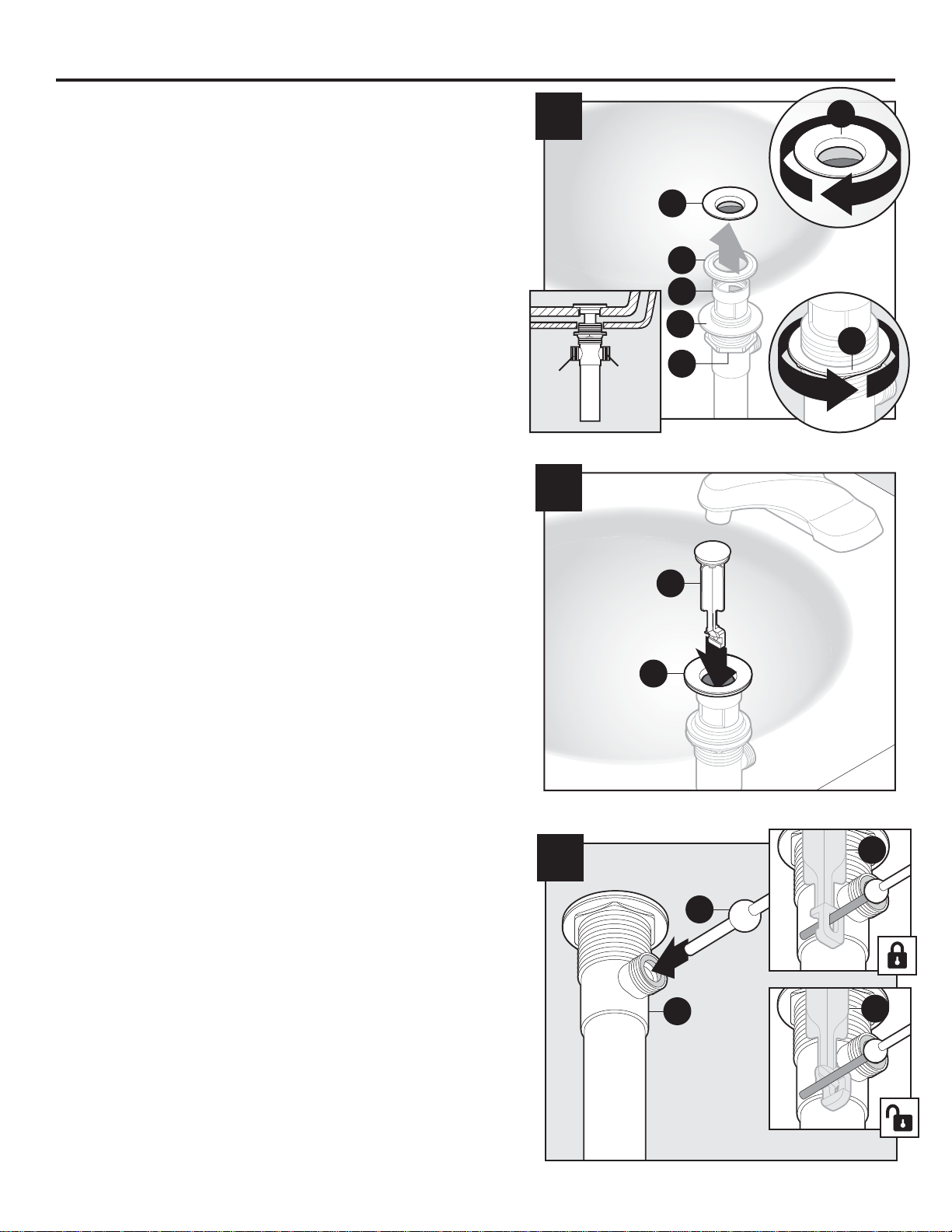

9. From below, insert ball rod (N) into drain
body (E).
Note: Plunger (C) can be installed either in a
locked position, which prevents the plunger
(C) from being removed, or unlocked position,
which allows the plunger (C) to be removed
for cleaning.
8. Insert plunger (C) into flange (F).
7. From below, reattach drain assembly to flange
(F). Secure into place by tightening lock nut (I).
Caution: Sink damage can occur from
overtightening.
NOTE: Opening for ball rod must
face toward rear of sink.
8
C
F
9
N
EC
C
1
3
2
7
H
E
J
I
No Yes
F
I
F

7
ASSEMBLY INSTRUCTIONS
10. Hand tighten ball nut (M) to drain body (E).
1
2
10
M
E

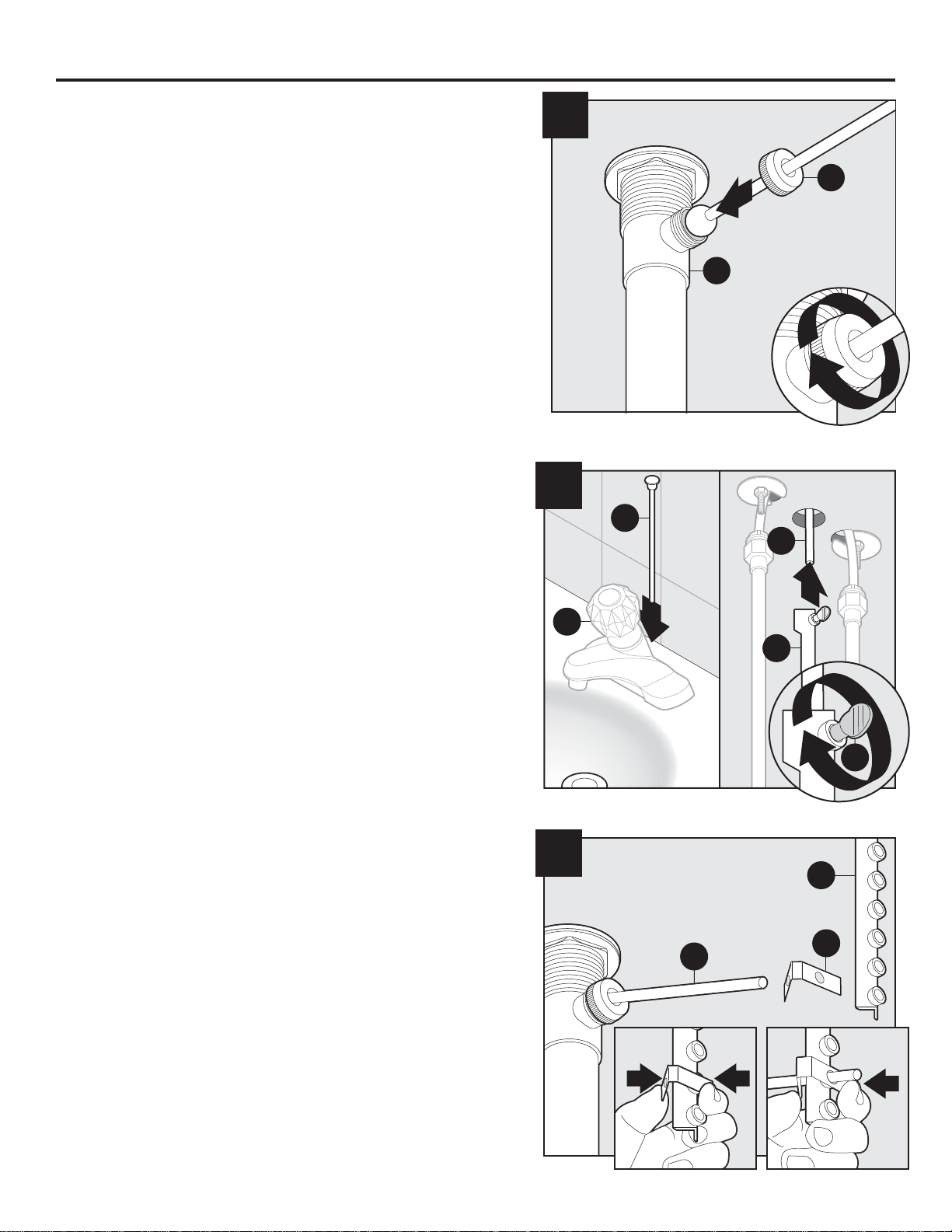

12. Adjust ball rod (N) to the down position.
Attach ball rod (N) to lift rod strap (K) with
spring clip (L).
11. Insert lift rod (D) into faucet (A) and, from
below, attach to lift rod strap (K). Tighten
thumbscrew (G) on lift rod strap (K).
12
N
K
L
2
1
3
11
D
D
K
A
G

8
13. Loosen thumbscrew (G) on lift rod strap
(K). Adjust lift rod (D) to down position.
Tighten thumbscrew (G) on lift rod
strap (K).
14. Turn on water supply.
ASSEMBLY INSTRUCTIONS
14
2
3
1
13
G
G
D

9

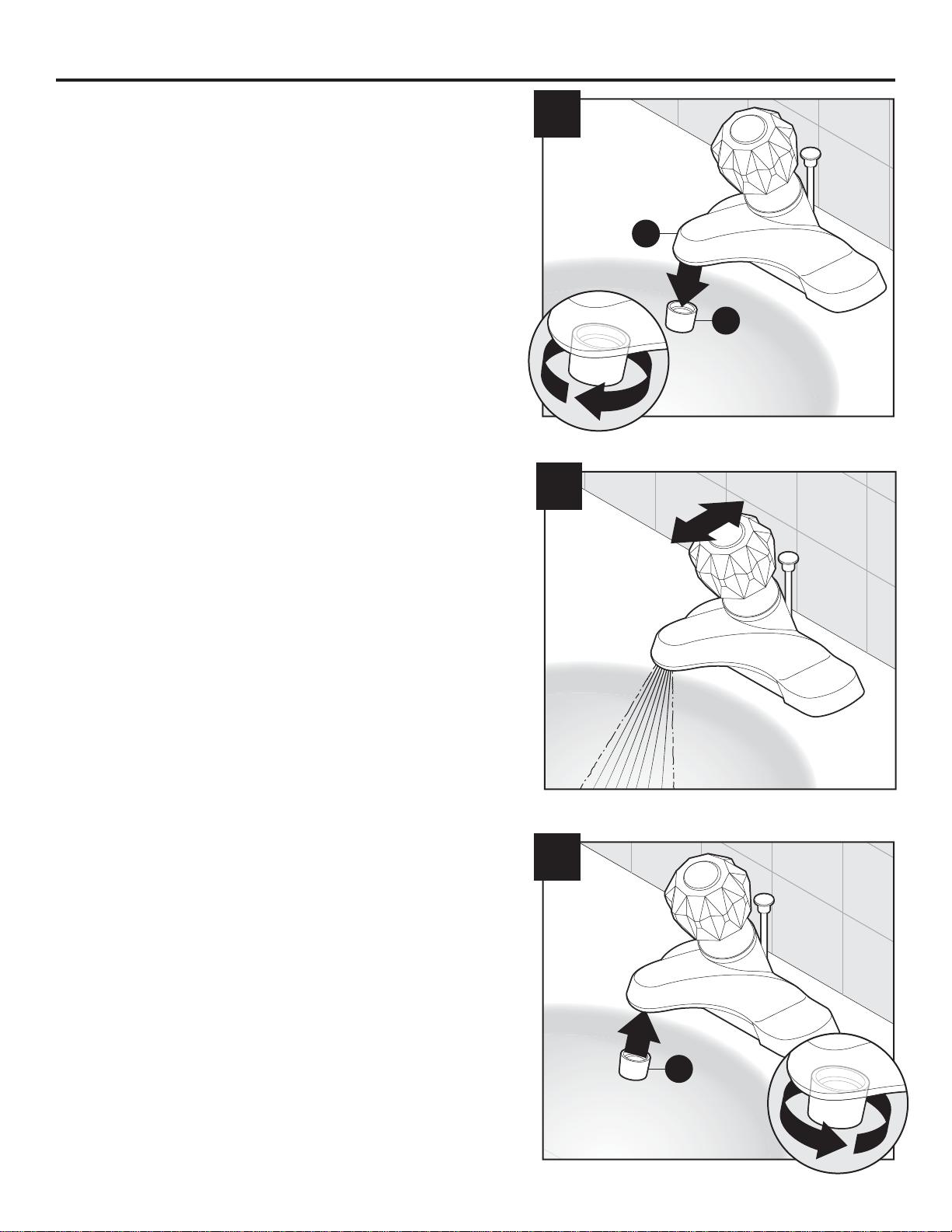

2. Flush out any debris and check for leaks
around drain.
1. Remove aerator (B) from faucet (A).
2
2
1
B
A
1
OPERATION INSTRUCTIONS
3. Replace aerator (B).
1
3
B
2

10
CARE AND MAINTENANCE
TROUBLESHOOTING
• Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as
these will dull the finish and void your warranty.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leak from under handle. Retainer nut has come loose.
Ball seal damaged or dirty.
Seats damaged.
Tighten the retainer nut. Clean
or replace seal. Replace seats
and springs.
Aerator leaks or stream is
distorted. Aerator is dirty or mis-fitted. Aerator is loose or seal is
missing.
Remove aerator, check for
debris in the aerator screens
and confirm the rubber washer
is properly installed. Tighten
aerator. Replace aerator.

11

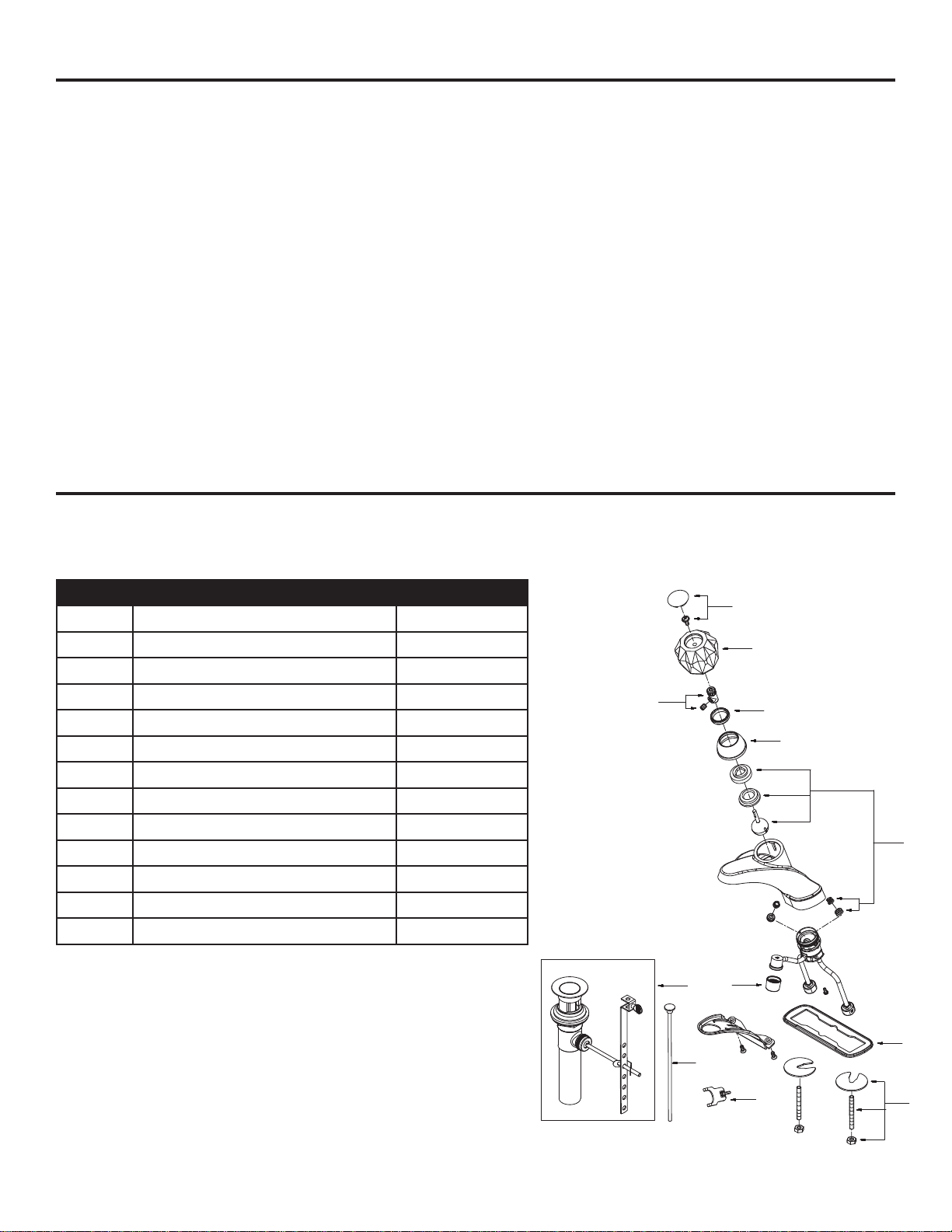

REPLACEMENT PARTS LIST
The manufacturer warrants this faucet to be free from defects in workmanship and material present
at time of shipment from the factory for a limited lifetime from the date of purchase. This warranty
applies only to the original purchaser. The manufacturer agrees to correct such defects at no charge
or, at our option, replace the faucet with a comparable or superior model. To obtain warranty service,
call our customer service department at 1-866-389-8827 for return authorization and shipping
instructions. You may be required to present a copy of your sales receipt as proof of purchase. All
cost of removal and reinstallation are the expressed responsibility of the purchaser. Any damage to
the faucet by accident, misuse or improper installation, or by affixing accessories not produced by
the manufacturer, are the purchaser’s responsibility. The manufacturer assumes no responsibility
whatsoever for faucet installation during the warranty period. There is no further expressed warranty.
The manufacturer disclaims any and all implied warranties. The manufacturer shall not be liable for
incidental, consequential or special damages arising at or in connection with product use or
performance except as may otherwise be accorded by law. This warranty gives you specific legal
rights, and you may also have other rights which vary from state to state. This warranty supersedes
all prior warranties.
For replacement parts, call our customer service department at 1-866-389-8827, 8 a.m. - 8 p.m., EST,
Monday - Friday.
11.
12.
1.
2.
4.
5.
6.
7.
9.
10.
13.
8.
3.
PART DESCRIPTION QUANTITY
1 Index Button-Cold/Hot A66D566
2 Acrylic Handle A029000
3 Handle Adaptor A663024
4 Locking Nut A104001
5 Trim Cap A103022
6 Ball Valve Assembly A66D641N
7 Seat & Spring Set A663002
8 Aerator A500871N-51
9 Putty Plate A011100
10 Mounting Hardware A663638
11 Pop-up Assembly A556200
12 Lift Rod A025011
13 Wrench A031001NI
Printed in China
WARRANTY

12
