Project Source FL-3212-4W-PS User manual

PROJECT SOURCE and PROJECT SOURCE &
Design are trademarks or registered trademarks
of LF, LLC. All rights reserved.
AR20064
COMPLETE PED
ITEM #0901003
#78195097
MODEL # FL-3212-4W-PS
ATTACH YOUR RECEIPT HERE
JOIGNEZ VOTRE REÇU ICI
Serial Number Purchase Date
Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-389-8827 8 a.m. - 8 p.m., EST. Monday - Sunday. You may
also contact us anytime at www.lowes.com
1
Français p. 10

TABLE OF CONTENTS
Package Contents............................................................................................................................................................3
Hardware Contents..........................................................................................................................................................4
Safety Information............................................................................................................................................................5
Preparation..............................................................................................................................................................5
AssemblyorInstallationInstructions..............................................................................................................................6-7
Care and Maintenance.....................................................................................................................................................8
Warranty.......................................................................................................................................................................8
Replacements Parts List...................................................................................................................................................9
2

PACKAGE CONTENTS
3
DESCRIPTION
Pedestal Basin
Pedestal Leg
PART QUANTITY
A
B
1
1
B
A

HARDWARE CONTENTS
4
Toggle Bolts
Qty: 2
BB
Rubber Washers
Qty: 2
Lag Screws
Qty: 2
CC
Steel Washers
Qty: 2
DD
Buttery Nuts
Qty: 2
Stainless Steel Nuts
Qty: 2
EE
FF
AA

SAFETY INFORMATION
5
Please read and understand this entire manual before attempting to assemble, operate or install the product.
• Shut off water supply.
• Water should be completely drained from the main location water valve of faucet.
WARNING
• Handle with care.
• Improper care may cause the warranty to become invalid.
CAUTION
• Do not overtighten nuts.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package contents list and
hardware contents list. If any part is missing or damaged, do not attempt to assemble the product.
Make sure the water supply valve is shut off before installation.
Clean any old wax, putty, etc. from base area (if replacing an existing sink).
Estimated Assembly Time: 60 minutes
Tools Required for Assembly (not included): Putty knife, Carpenter’s Level, Measuring Tape, Pencil, Bathroom Silicone
or Caulking, Lavatory Water Supply Kit, Regular Screw Driver, Philips Screwdriver, Drill Bits (⅝" or ⅛"), Drill, Pipe Wrench,
Adjustable Wrench, Tubing Cutter, Stud Finder (optional)

1. Locate proper position for pedestal lavatory. Make sure
door clearance and any other obstructions.
Place pedestal basin on pedestal leg and move into the
desired position against the wall. Make sure that the
pedestal basin is levelled on the pedestal leg. With a
pencil, mark the location of the pedestal basin support
holes on the wall.
On marked location on the wall, drill holes with a ⅝” drill
bit if the pedestal will not be attached onto a stud. If the
pedestal will be mounted onto a stud, then drill holes with
a ⅛” drill bit.
Carefully remove pedestal basin from pedestal leg and
install faucet (not included) and pop-up assembly (not
included) as per the manufacturers installation instructions.
2. If installing directly onto the wall without a stud, use toggle
bolts. Push toggle bolts through the backside of the
pedestal basin. Place rubber washer, steel washer and
hex nut loosely on the end of the bolt, in this direct order.
Then place the pedestal basin on the pedestal leg. Then
place the complete unit into the desired position on the
wall at the same time pushing the toggle bolts through the
pre-drilled holes on the wall.
OR
If instalIing directly onto a stud, use lag screws. Place
the pedestal basin on the pedestal leg. Then place the
complete unit in the desired position on the wall. Place
metal washer and rubber washer onto the lag screw
(in this direct order) and at the same time fastening the
pedestal basin directly onto the stud by screwing the lag
screw into the stud.
6

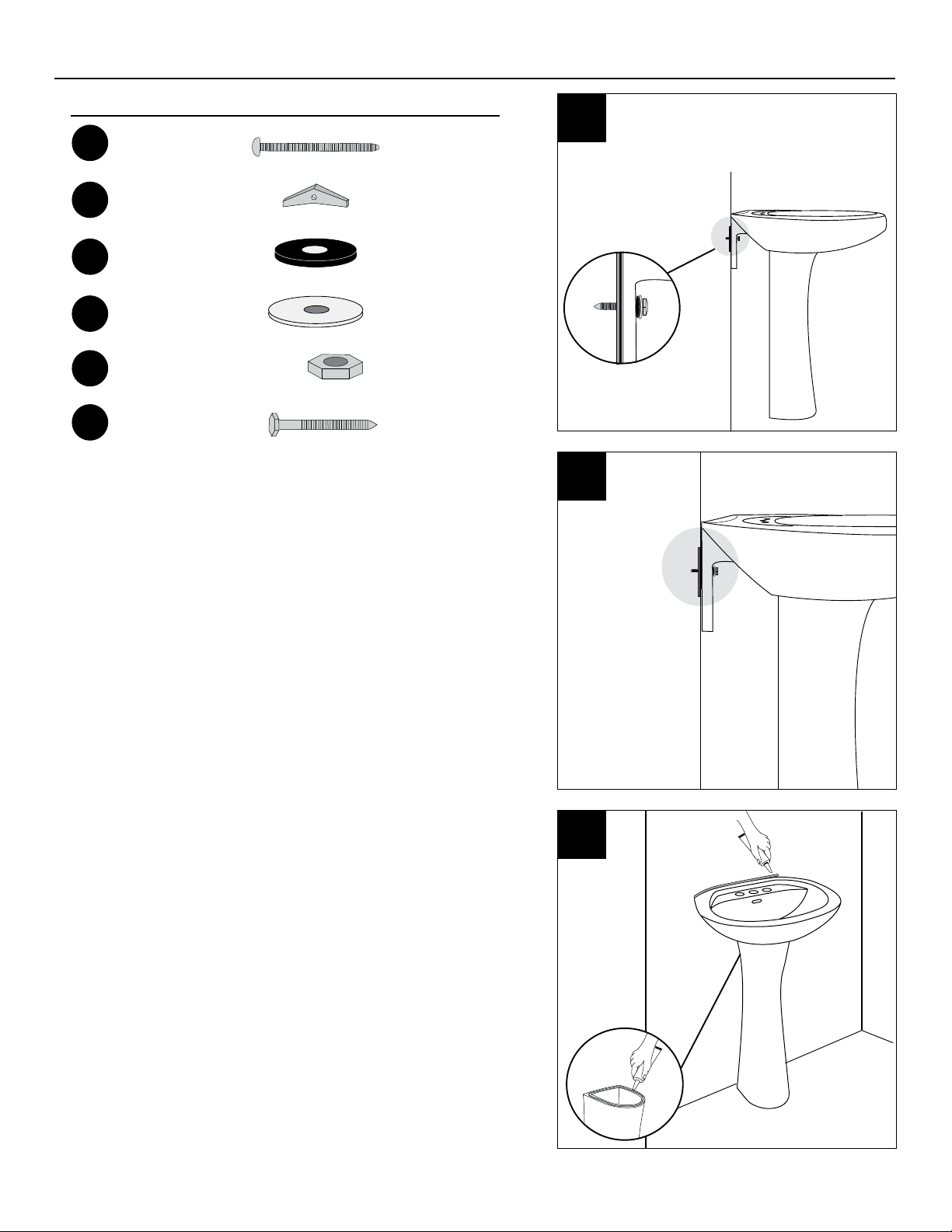

ASSEMBLY INSTRUCTIONS
1
2A
Hardware Used
AA
CC
EE
DD
FF
BB
Toggle Bolt
Rubber Washers
Steel Washers
Stainless Steel Nuts
Lag Screws
x 2
x 2
x 2
x 2
x 2
x 2
2B

7
ASSEMBLY INSTRUCTIONS
4
3. Tighten hex nut (stud application) or toggle bolt (wall
application) until pedestal basin is snug against the wall.
CAUTION: DO NOT OVER TIGHTEN AS THIS COULD
BREAK PORCELAIN. PLEASE NOTE: PEDESTAL
LEG SHOULD BE SUPPORTING THE PEDESTAL TOP,
SINCE MOUNTING LIPS ARE NOT DESIGNED TO
HOLD THE WEIGHT OF THE PEDESTAL TOP.
4. Apply a neat bead of bathroom silicone or caulking
between the pedestal basin and the wall and where the
pedestal basin connects onto the pedestal leg.
Complete any nal plumbing connections such as lavatory
supply kit (not included).
3

8
• Wipe the outside of the pedestal with a non-abrasive cleaner and a soft towel. Make sure that the complete surface is
cleaned and dried.
CARE AND MAINTENANCE
WARRANTY
The manufacturer warrants this pedestal sink to be free from defects in workmanship and material present at time of
shipment from the factory for a limited lifetime from the date of purchase. This warranty applies only to the original
purchaser. The manufacturer agrees to correct such defects at no charge or, at our option, replace the pedestal sink with
a comparable or superior model. To obtain warranty service, call our customer service department at 1-866-389-8827 8
a.m. - 8 p.m., EST, Monday - Sunday for return authorization and shipping instructions. You may be required to present
a copy of your sales receipt as proof of purchase. All cost of removal and reinstallation are the expressed responsibility of
the purchaser. Any damage to the pedestal sink by accident, misuse or improper installation, or by afxing accessories not
produced by the manufacturer, are the purchaser’s responsibility. The manufacturer assumes no responsibility whatsoever
for faucet installation during the warranty period. There is no further expressed warranty. The manufacturer disclaims any
and all implied warranties. The manufacturer shall not be liable for incidental, consequential or special damages arising at
or in connection with product use or performance except as may otherwise be accorded by law. This warranty gives you
specic legal rights, and you may also have other rights which vary from province to province. This warranty supersedes
all prior warranties.

REPLACEMENT PARTS LIST
9
Printed in China
For replacement parts, call our customer service department at 1-866-389-8827 8 a.m. - 8 p.m., EST, Monday - Sunday.
DESCRIPTION
Wall Mount Hardware
PART PART #
AA PB-FCM1717W-R430P
AA

AR20064
COMPLETE PED
ARTICLE #0901003
#78195097
MODÈLE # FL-3212-4W-PS
10
PROJECT SOURCE et PROJECT SOURCE &
Design sont des marques de commerce ou des
marques de commerce déposées de LF, LLC.
Tous droits réservés.
Numéro de série Date d’achat
