ProLights GHOST GH350H User manual

ENIT
Manuale Utente
User Manual
GHOST GH350H
PROFESSIONAL
HAZER MACHINE

REV.002-06/12
Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.
La riproduzione - anche parziale - per propri scopi commerciali è vietata.
Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in
qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.
Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it
All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be.
Reproduced in any form or by any means for any commercial use.
In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the
characteristics stated in this instruction manual at any time and without prior notice.
All revisions and updates are available in the‘manuals’section on site www.musiclights.it

3
GHOST GH350H
INDICE
• GHOST GH350H
• Controllo Wireless
• Cavo di alimentazione
• Manuale utente
Contenuto dell'imballo:
Sicurezza
Avvertenze generali
Attenzioni e precauzioni per l’installazione
Informazioni generali
1 Introduzione
1. 1 Descrizione
1. 2 Speciche tecniche
1. 3 Elementi di comando e di collegamento
2 Funzioni e impostazioni
2. 1 Funzionamento
2. 2 Impostazione base
2. 3 Modalità di funzionamento DMX
2. 4 Collegamenti della linea DMX
2. 5 Costruzione del terminatore DMX
2. 6 Modalità di funzionamento wireless
2. 7 Modalità di funzionamento remote controller
3 Manutenzione
3. 1 Risoluzione dei problemi
Certificato di garanzia
4
4
5
6
6
7
8
8
9
10
10
11
11
12

GHOST GH350H
4
ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione
questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni
importanti riguardo l’installazione, l’uso e la manutenzione dell’unità.
SICUREZZA
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per-
tanto recano la sigla .
• Il dispositivo funziona con pericolosa tensione di rete 230V~. Non intervenire mai al suo interno al di
fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica elettrica.
• È obbligatorio eettuare il collegamento ad un impianto di alimentazione dotato di un’eciente messa
a terra (apparecchio di Classe I secondo norma EN 60598-1). Si raccomanda, inoltre, di proteggere le
linee di alimentazione delle unità dai contatti indiretti e/o cortocircuiti verso massa tramite l’uso di
interruttori dierenziali opportunamente dimensionati.
• Le operazioni di collegamento alla rete di distribuzione dell’energia elettrica devono essere eettuate
da un installatore elettrico qualicato.Vericare che frequenza e tensione della rete corrispondono alla
frequenza ed alla tensione per cui l’unità è predisposta, indicate sulla targhetta dei dati elettrici.
• L’unità non per uso domestico, solo per uso professionale.
• Evitare di utilizzare l’unità:
- in luoghi soggetti a vibrazioni, o a possibili urti;
- in luoghi a temperatura superiore ai 45°C o inferiori a 2°C.
• Evitare che nell’unità penetrino liquidi inammabili, acqua o oggetti metallici.
• Non smontare e non apportare modiche all’unità.
• Tutti gli interventi devono essere sempre e solo eettuati da personale tecnico qualicato. Rivolgersi al
più vicino centro di assistenza tecnica autorizzato.
• Se si desidera eliminare il dispositivo denitivamente, consegnarlo
per lo smaltimento ad un’istituzione locale per il riciclaggio.
Attenzioni e precauzioni per l’installazione
• Togliere tutto il materiale di imballo. Vicino alla bocca di erogazione non si devono trovare resti dell’im-
ballaggio.
• Posizionare l’unità in un posto ventilato per evitare un surriscaldamento della stessa. Evitare di ostruire
l’ingresso e l’uscita dell’aria. Tenere una distanza minima di 20 cm da altri oggetti.
• Non riempire troppo l’unità: un riempimento eccessivo potrebbe provocare intasamento. Svuotare il
serbatoio dell’unità quando non è in funzione o non utilizzata per lunghi periodi.
• Disconnettere l’unità dalla rete elettrica quando non è in uso, quando si eettua il riempimento del
serbatoio, o quando si cambia un fusibile.
• Se liquidi o umidità dovessero entrare nell’unità scollegare dalla rete di alimentazione. Rivolgersi al
centro di assistenza tecnica autorizzato per le condizioni di sicurezza all’utilizzo.
• Tenere la macchine in posizione orizzontale; non metterla mai in posizione inclinata.
• Utilizzare solo liquido Prolights. Non mettere mai alcun materiale inammabile all’interno del serbato-
io, leggere il manuale d’uso prima del funzionamento.
• Si consiglia di utilizzare il nostro uido per il fumo, poiché l’utilizzo di altri uidi potrebbe provocare
danni dei componenti interni.
• Nel caso di funzionamento anomalo, smettere di utilizzare l’unità e rivolgersi ad un centro di assistenza
tecnica autorizzato. Assicurarsi di svuotare il serbatoio prima di spostare o eettuare la spedizione.
• Non bere il liquido del fumo. Se ingerito, consultare immediatamente un medico. Se il liquido viene a
contatto con gli occhi o la pelle, sciacquare abbondantemente con acqua.

5
GHOST GH350H
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute“franco nostra sede”e viaggiano sempre a rischio e pericolo del distributore/clien-
te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi
dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile
consultare il testo integrale delle“Condizioni Generali di Garanzia”. Si prega, dopo l’acquisto, di procedere
alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato
compilando e inviando il modulo riportato alla ne del manuale. A tutti gli eetti la validità della garanzia
è avallata unicamente dalla presentazione del certicato di garanzia. Music & Lights constata tramite ve-
rica sui resi la difettosità dichiarata, correlata all’appropriato utilizzo, e l’eettiva validità della garanzia;
provvede quindi alla riparazione dei prodotti, declinando tuttavia ogni obbligo di risarcimento per danni
diretti o indiretti eventualmente derivanti dalla difettosità.

GHOST GH350H
6
- 1 - INTRODUZIONE
1.1 DESCRIZIONE
GHOST GH350H è una macchina Hazer professionale, con funzionamento basato su un compressore ad
aria per un erogare fumo secco (non crea umidità), continuo e senza tempi di pre-riscaldamento, consen-
tendo un maggiore tempo di sospensione nell’aria grazie ai liquidi a base di olio senza limitare la visibilità
(particelle ultra-sottili).
GH350H è la migliore scelta per ogni Stage e Light designer, il fumo prodotto è l’ideale per potenziare
l’atmosfera in qualsiasi evento, esaltando gli eluci lasers, beam ed eetti speciali.
Questa nuova macchina prevede la possibilità di tre modalità di controllo: DMX, con timer e manuale
attraverso il menu di controllo e wireless tramite controllo remoto incluso.
I bassi consumi di liquido hazer (21h/1L) e l’assorbimento energetico contenuto rendono GH350H una
macchina eco-friendly.
1.2 SPECIFICHE TECNICHE
• Alimentazione: AC 220-240V 50/60Hz
• Emissione: 2’000 cu.ft/min
• Capacità tanica liquido: 2,5 L
• Emissione immediata, senza tempi di attesa per il pre-riscaldamento
• Consumo di liquido: 21h/1L (erogazione continua)
• Controller wireless incluso
• Controllo: LCD screen, modalità Timer, modalità Manuale
• Pressione dell’aria: 30 Psi
• Peso: 14,2 Kg
• DMX on-board
• Dimensioni (mm): L491 W273 H314
• Liquido compatibile: Oil based Haze liquid
MODELLO GHOST GH350H
Voltaggio 220-240V ~ 50/60Hz
Potenza assorbita 315W
Emissione 2000 cu.ft/minuto
Dimensioni (LxAxP) 491x314x273mm
Peso 14,2 kg
Capacità serbatoio liquido 2,5 litri

7
GHOST GH350H

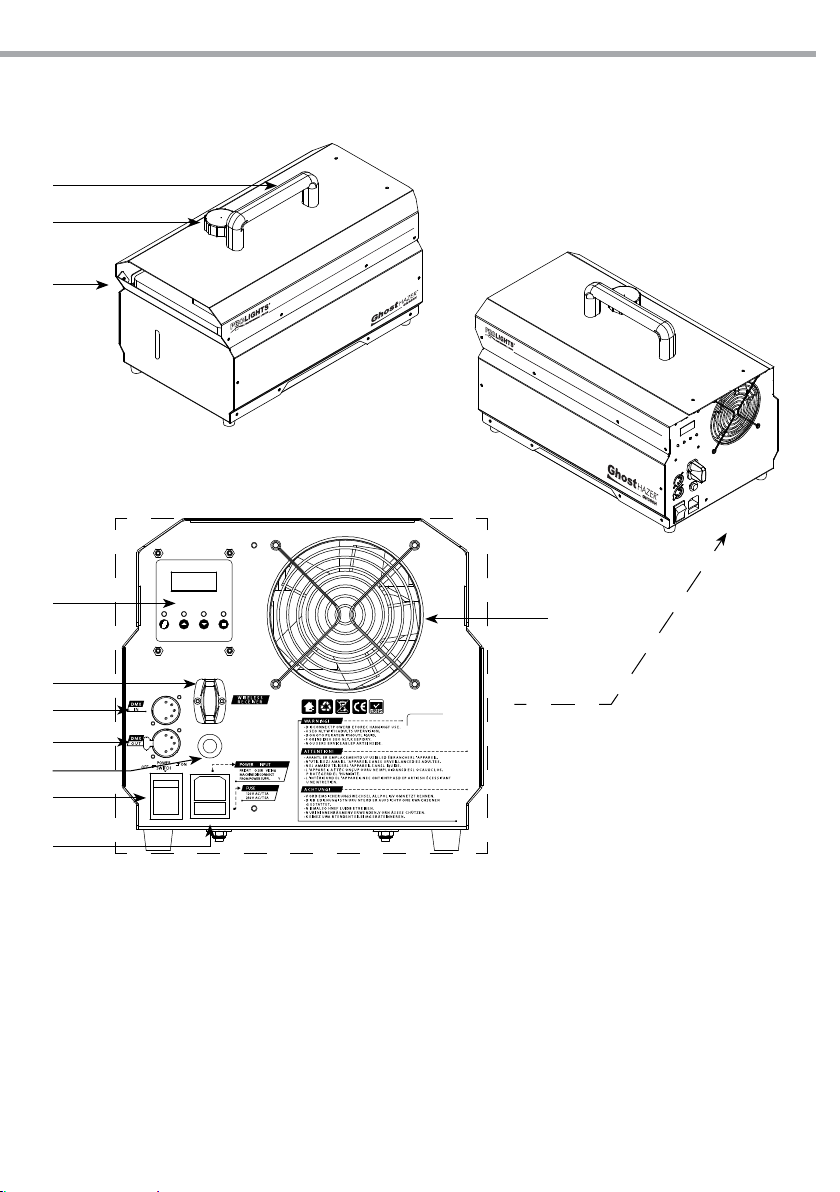

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
1. MANIGLIA
2. TAPPO
3. BOCCA DI EROGAZIONE
4. PANNELLO DI CONTROLLO con display e 4
pulsanti per accesso e gestione alle diverse
funzioni
5. RICEVITORE WIRELESS
6. DMX IN (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
7. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C..
8. REMOTE CONTROLLER
9. INTERRUTTORE ON/OFF
10. POWER IN spina da pannello VDE per
il collegamento ad una presa di rete
(220-240V~/50-60Hz) tramite il cavo di
rete in dotazione. Sotto la spina si trova il
portafusibile. Sostituire un fusibile difettoso
solo con uno dello stesso tipo.
11. PRESA DI VENTILAZIONE apertura per uscita
usso d'aria da non ostruire
3
411
6
7
8
9
10
5
1
2
Fig.1
Pannello posteriore

GHOST GH350H
8
- 2 - FUNZIONI E IMPOSTAZIONI
2.1 FUNZIONAMENTO
Le macchine per il fumo tendono a sviluppare condensa intorno all’ugello di emissione. Questo può com-
portare un accumulo di liquido sulla supercie sotto l’ugello. Considerare questo particolare dovendo
decidere dove installare l’unità. Queste macchine possono espellere piccole quantità di fumo occasional-
mente durante le operazioni e per circa un minuto dopo lo spegnimento. Dopo alcuni minuti dall’accen-
sione l’unità è pronta ad operare.
EVITARE CHE L’UNITÀ RIMANGA SENZA IL LIQUIDO DEL FUMO
Posizionare l’unità su un piano orizzontale;
• Svitare il tappo del serbatoio
• Versare i liquidi Prolights. Raccogliere subito con un panno asciutto il liquido eventualmente rovesciato
per evitare che entri dentro la macchina
• Assicurarsi che il livello del liquido versato non superi l’indicatore posto all’esterno dell’alloggiamento.
• Richiudere bene il serbatoio. Inserire il cavo di alimentazione nella presa di corrente e impostare l’inter-
ruttore di accensione su ON (8) e assicurarsi che l’indicatore luminoso sia acceso.
ATTENZIONE - Durante il riempimento con il liquido Prolights la macchina non deve essere collegata con
la rete elettrica. Staccare prima la spina dalla presa.
L’unità non è protetta contro gli spruzzi d’acqua. Se del liquido nisce all’interno, non mettere in funzione
la macchina, ma rivolgersi, per un controllo, al più vicino centro di assistenza tecnica autorizzato.
2.2 IMPOSTAZIONE BASE

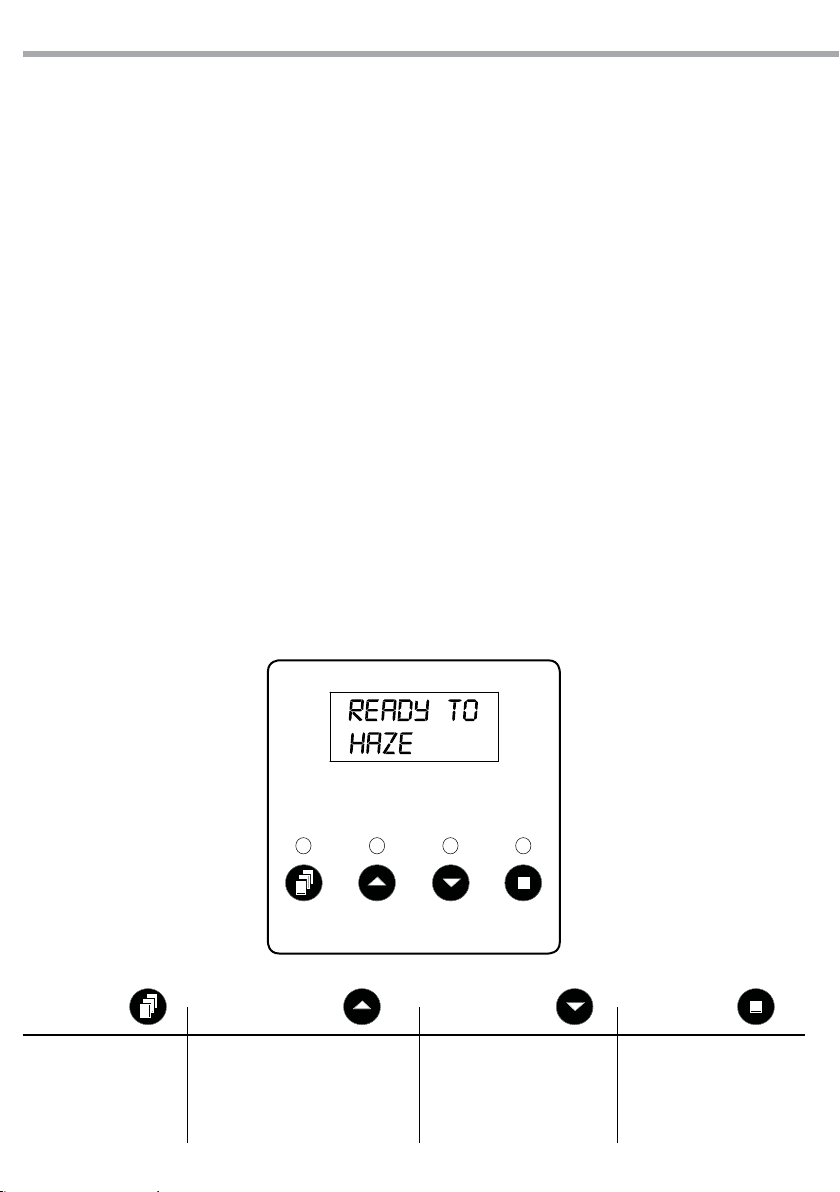

La macchina del fumo GHOST GH350H dispone di un LCD display e 4 pulsanti per accesso alle funzioni del
pannello di controllo (g.3).
Fig.2
MENU UP/TIMER DOWN/ON STOP
Pulsante per impostare
le diverse funzioni
Tasto per incremento valori
numerici e per abilitare l'emissione
di fumo secondo i parametri di
intervallo e di durata desiderati
Tasto di decremento valori
numerici e di conferma
funzione o l'operazione
all'interno di un menu
Per interrompere
l'emissione di fumo
TIMER ON

9
GHOST GH350H
FUNZIONI DESCRIZIONE
MENU Per impostare le diverse funzioni
INTERVAL SET Selezionare l’intervallo di tempo tra le erogazioni di fumo (da 5 a 200),
con i tasti UP/DOWN, da utilizzare nella modalità TIMER
DURATION SET Selezionare il tempo di durata di emissione continua (da 5 a 200), con i
tasti UP/DOWN, da utilizzare nella modalitàTIMER
DMX512 ADD Una volta selezionata questa modalità di funzionamento, intervenire
sui tasti UP/DOWN per cambiare i valori di indirizzamento (da 1 a 512)
WIRELESS ON
Attivare o disattivare la funzione Wireless tramite i tasti UP/DOWN.
Quando la funzione Wireless è attiva, sul display compare la lettera“W”
Quando si disattiva la funzione, il display non mostrerà la lettera“W”
QUICK START Attivare o disattivare la funzione di avvio rapido tramite i tasti UP/
DOWN
2.3 MODALITÀ DI FUNZIONAMENTO DMX
Quando il display LCD mostra il messaggio “READY TO HAZE” premendo il tasto MENU e selezionando
DMX512 l’unità abilita la modalità di funzionamento DMX. L’unità dispone di 1 canale DMX per la gestione
del volume di emissione.
CH Function in 1 channel mode Value
1
SMOKE OUTPUT
OFF
ON
000 - 010
011 - 255
Far riferimento alla tabella riportata di seguito per l’accesso e le impostazioni delle diverse funzioni:

GHOST GH350H
10
ATTENZIONE
La parte schermata del cavo (calza) non deve mai essere collegata alla terra dell’impianto; ciò comporte-
rebbe malfunzionamenti delle unità e dei controller.
Per passaggi lunghi può essere necessario l’inserimento di un amplicatore DMX.
In tal caso, è sconsigliato utilizzare nei collegamenti cavo bilanciato microfonico poiché non è in grado di
trasmettere in modo adabile i dati di controllo DMX.
• Collegare l’uscita DMX del controller con l’ingresso DMX della prima unità;
• Collegare, quindi, l’uscita DMX con l’ingresso DMX della successiva unità; l’uscita di quest’ultima con
l’ingresso di quella successiva e via dicendo nchè tutte le unità sono collegate formando una catena.
• Per installazioni in cui il cavo di segnale deve percorrere lunghe distanze è consigliato inserire sull’ulti-
ma unità una terminazione DMX.
2.5 COSTRUZIONE DEL TERMINATORE DMX
La terminazione evita la probabilità che il segnale DMX 512, una volta raggiunta la ne della linea stessa
venga riesso indietro lungo il cavo, provocando, in certe condizioni e lunghezze, la sua sovrapposizione
al segnale originale e la sua cancellazione.
La terminazione deve essere eettuata, sull’ultima unità della catena, con connettori XLR a 3/5 pin, saldan-
do una resistenza di 120Ω (minimo 1/4W) tra i terminali 2 e 3, così come indicato in gura.
Esempio:
connettore XLR a 3 pin
Fig.4
2.4 COLLEGAMENTI DELLA LINEA DMX
La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con
impedenza 120Ω e bassa capacità.
Per il collegamento fare riferimento allo schema di connessione riportato di seguito:
DMX - OUTPUT
Presa XLR
DMX - INPUT
Spina XLR
Pin1 : Massa - Schermo
Pin2 : - Negativo
Pin3 : + Positivo
Pin4 : N/C
Pin5 : N/C
Fig.3

11
GHOST GH350H
2.6 MODALITÀ DI FUNZIONAMENTO WIRELESS
La macchina del fumo GHOST GH350H può essere comandata anche tramite il telecomando wireless in
dotazione e trasmettere il segnale al ricevitore collegato all’unità. Con il trasmettitore wireless è possibile
controllare più unità in parallelo no ad una distanza di 50 metri.
Dopo l’accensione della macchina GHOST GH350H premere il pulsante A del trasmettitore per congurare
l’unità con il controllo wireless. Una volta completata l’operazione l’unità emetterà un segnale acustico e il
display mostrerà“SETUP OK” per confermare che la congurazione è stata eettuata con successo.
Il ricevitore può essere azionato senza nessuna congurazione con il trasmettitore.
Premendo il tasto A del trasmettitore è possibile attivare l’emissione di fumo; come controllo il LED sul
trasmettitore è acceso. Premere il tasto B invece per fermare l’emissione di fumo.
ATTENZIONE - Assicurarsi che i ricevitori wireless non superino la distanza massima. Se la capacità di tra-
smissione diminuisce, è probabile che le batterie del trasmettitore si siano esaurite; rimuovere il coper-
chio, inserire una nuova batteria da 12 V, e rimontare il coperchio.

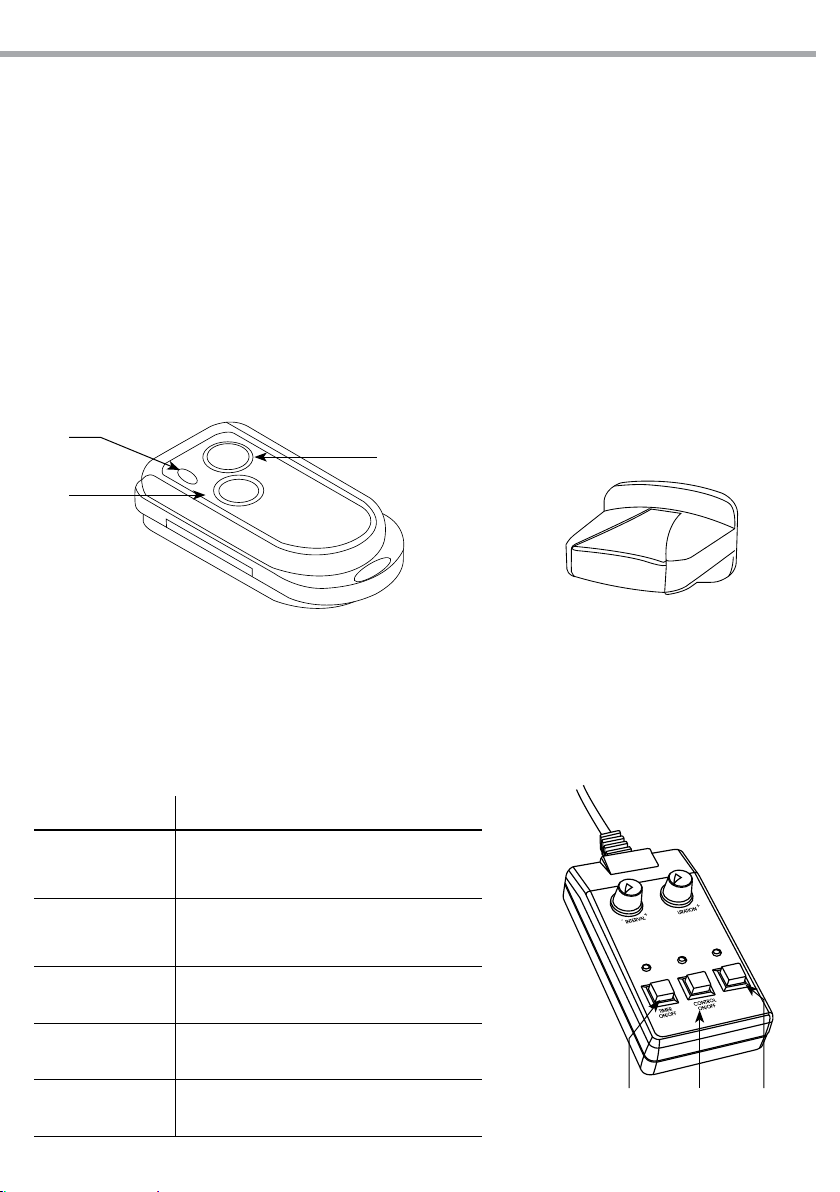

2.7 MODALITÀ DI FUNZIONAMENTO CON REMOTE CONTROLLER
Tramite il controller multifunzione (opzionale) è possibile gestire diverse funzioni:
A
B
Trasmettitore Ricevitore
Comando multifunzione
Attivazione
Yellow Red Green
LED Stop
D
HAZE
PULSANTE DESCRIZIONE
RED - CONTROL
ON/OFF
Premere il pulsante rosso per attivare il controller.
Il led posto sopra il pulsante si accenderà per indicare
che il controller è acceso
GREEN - HAZE
Premere il pulsante verde per l’emissione con-
tinua del fumo; rilasciare il tasto per interrompere
l’operazione
YELLOW - TIMER
ON/OFF Attivazione modalitàTIMER ON/OFF
INTERVAL Potenziometro per regolare l’intervallo di tempo tra
le erogazioni di fumo (da 10 a 200 sec.)
DURATION Potenziometro per regolare la durata di emissione
continua (da 5 a 100 sec.)

GHOST GH350H
12
- 3 - MANUTENZIONE
3.1 RISOLUZIONE DEI PROBLEMI
Questa guida elenca i problemi più frequenti e rappresenta un aiuto per tentare di risolverli. Nel caso il
problema persista anche dopo aver tentato di risolverlo attraverso i seguenti step, spegnere l’unità, scol-
legarla e rivolgersi a personale qualicato per un assistenza tecnica.
Anomalie Possibili cause Controlli e rimedi
L'unità è alimentata ma non
genera fumo
• Non è stato rispettato il tempo di
riscaldamento dell'unità
• Utilizzo di uido errato
• Mancanza di uido
• Pompa difettosa
• Attendere il riscaldamento dell'unità
• Pulire il serbatoio dell'unità e utilizzare il uido
appropiato
• Seguire la procedura di ricarica del uido
• Rivolgersi a un centro autorizzato per l'assistenza
Errata emissione del fumo
• Errato settaggio del volume di
emissione
• Utilizzo di uido errato
• Pompa difettosa
• Regolare il valore corretto della funzione del
volume di emissione
• Pulire il serbatoio dell'unità e utilizzare il uido
appropiato
• Rivolgersi a un centro autorizzato per l'assistenza
L'unità non si accende
• Mancanza di alimentazione di rete
• Cavo di alimentazione danneggiato
• Alimentatore interno difettoso
• Vericare la presenza della tensione alimentazione
• Controllare il cavo di alimentazione
• Sostituire l'alimentatore interno
L'unità non risponde al segnale
DMX
• Indirizzamento DMX errato
• Cavo di segnale DMX difettoso
• Rimbalzo segnale DMX
• Controllare il pannello di controllo e
l'indirizzamento delle unità
• Controllare il cavo di segnale DMX
• Installare una terminazione DMX come suggerito

1
GHOST GH350H
Packing content • GHOST GH350H
• Wireless control
• Power cord
• User manual
TABLE OF CONTENTS Safety
General instructions
Warnings and installation precautions
General information
1 Introduction
1. 1 Description
1. 2 Technical specications
1. 3 Operating elements and connections
2 Functions and settings
2. 1 Operation
2. 2 Basic
2. 3 DMX mode
2. 4 Connection of the DMX line
2. 5 Construction of the DMX termination
2. 6 Wireless control operation
2. 7 Remote controller operation
3 Maintenance
3. 1 Trouble shooting
Warranty
2
2
3
4
4
5
6
6
7
8
8
9
9
12

GHOST GH350H
2
WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.
SAFETY
General instruction
• The products referred to in this manual conform to the European Community Directives and are there-
fore marked with .
• The unit is supplied with hazardous network voltage (230V~). Leave servicing to skilled personnel only.
Never make any modications on the unit not described in this instruction manual, otherwise you will
risk an electric shock.
• Connection must be made to a power supply system tted with ecient earthing (Class I appliance ac-
cording to standard EN 60598-1). It is, moreover, recommended to protect the supply lines of the units
from indirect contact and/or shorting to earth by using appropriately sized residual current devices.
• The connection to the main network of electric distribution must be carried out by a qualied electrical
installer. Check that the main frequency and voltage correspond to those for which the unit is designed
as given on the electrical data label.
• This unit is not for home use, only professional applications.
• Never use the xture under the following conditions:
- in places subject to vibrations or bumps;
- in places with a temperature of over 45°C or less than 2°C.
• Make certain that no inammable liquids, water or metal objects enter the xture.
• Do not dismantle or modify the xture.
• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.
• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.
Warnings and installation precautions
• Remove all the packaging material. Make sure that there are no packaging remnants near the fog out-
put nozzle.
• Install the unit in a well ventilated place to avoid overheating. Avoid blocking air intakes and outputs.
Keep a minimum distance of 20 cm to any other objects.
• Disconnect from electric mains power supply when not in use, when lling the haze uid tank, or when
changing a fuse. Keep unit dry.
• If moisture or liquids enter the hazer machine case, immediately disconnect power supply. Contact a
service technician to determine safety for use.
• Keep machine in at position, never put it in tilted place.
• Never put any ammable material into the tank, read the user manual thoroughly before operation.
• Better use our uid, random use with other haze uid may jam the pipe, or even erode the components
inside.
• Keep sucient haze uid in tank.
• If any abnormal running occurs, stop it immediately, empty the uid, and bring the done up unit to
dealer for servicing. Make sure all uid is empty from the tank before moving or shipping.
• Never drink haze uid. If ingested, call a doctor immediately. If uid contacts eyes or skin, rinse skin
thoroughly with water.

3
GHOST GH350H
GENERAL INFORMATION
Shipments and claims
The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam-
age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded
within 8 days from the reception of the goods.
Warranty and returns
The guarantee covers the xture in compliance with existing regulations. You can nd the full version of
the “General Guarantee Conditions”on our web site www.musiclights.it. Please remember to register the
piece of equipment soon after you purchase it, logging on www.musiclights.it. The product can be also
registered lling in and sending the form available on your guarantee certicate. For all purposes, the va-
lidity of the guarantee is endorsed solely on presentation of the guarantee certicate. Music & Lights will
verify the validity of the claim through examination of the defect in relation to proper use and the actual
validity of the guarantee. Music & Lights will eventually provide replacement or repair of the products de-
clining, however, any obligation of compensation for direct or indirect damage resulting from faultiness.

GHOST GH350H
4
- 1 - INTRODUCTION
1.1 DESCRIPTION
GHOST GH350H is a professional Hazer machine which bases its operation on a air-compressor to genera-
te dry (does not generate redundant moisture), continuous and cold (no-need pre-heating) fogging; al-
lowing a longer hanging time through the oil liquid and improving visibility (incredibly tiny particulates).
GH350H is denitely the best choice for those stage and light designers, performance of Haze-machines
bring the best atmospheric eects to all events exalting lasers, beam and lighting special eects.
The electronics allow 3 possible controls mode: DMX, Manual/Timer through LCD display and wireless.
The extraordinary low haze liquid consumption rate (21h/1L) and low power consumption makes GH350H
more energy-ecient and more environmental-friendly comparing the traditional fogger.
1.2 TECHNICAL SPECIFICATIONS
• Power : AC 220 - 240V, 50/60Hz
• Output : 2000 cu.ft / min
• Tank Capacity : 2.5 liter
• Immediate fogging, no-need preheating
• Fluid Consumption : 21 hr / liter (continuous)
• Wireless controller included
• Control : LCD screen , Timer mode , Volume mode
• Weight : 14,2 Kg
• DMX : On board
• Dimensions ( mm ) : L491 W273 H314
• Liquid Used : Oil-based Haze uid
MODEL GH350H
Voltage 220-240V ~ 50/60Hz
Electrical Input 315W
Output power 2000 cu.ft/min.
Dimensions WxHxD) 491x314x273mm
Weight 14,2 kg
Liquid tank capacity 2,5 liter

5
GHOST GH350H
1.3 OPERATING ELEMENTS AND CONNECTIONS
1. HANDLE
2. LID SMOKE FLUID
3. SMOKE NOZZLE
4. CONTROL PANEL with LCD display and 6
button used to access the control panel
functions and manage them.
5. WIRELESS REICEIVER
6. DMX OUT (5-pole XLR):
1= ground, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C;
7. DMX IN (5-pole XLR):
1 = ground, 2 = DMX-, 3 = DMX +, 4 N/C, 5 N/C;
8. REMOTE CONTROLLER OUT
9. POWER ON/OFF
10. POWER IN mains plug for connection to a
socket (220 - 240V ~ 50/60 Hz) via the supplied
mains cable. The support for the mains fuse is
located near the mains plug. Only replace a
blown fuse by one of the same type.
11. VENTILATION OPENING the openings let the
air ow in. Do not obstruct them
3
411
6
7
8
9
10
5
1
2
Fig.1
Rear panel

GHOST GH350H
6
Fig.2
MENU UP/TIMER DOWN/ON STOP
For setting dierent
functions
Button to increase the numerical
values and enable the emission of
smoke on the parameters of the
desired interval and duration
Button to decrement the
numerical values and conrm
the function or operation
within a menu
To stop the operation
TIMER ON
- 2 - FUNCTIONS AND SETTINGS
2.1 OPERATION
Note that haze machines develop condensation around the output nozzle. This may result in moisture ac-
cumulation on the surface below the output nozzle. Consider this condensation when installing the unit.
All haze machines may sputter small amounts of fog occasionally during operation and for a minute or so
after being turned o. The led lights upon the haze machine after being plugged in properly. After a few
minutes of warm-up time, the haze machine will be in“ready to fog”condition.
ADD PROLIGHTS FLUID IN TIME IFTHE SMOKE MACHINE KEEPS RUNNINGWHEN IT HAS RUN OUT OF
FLUID. ITS PUMP WILL BE DAMAGED!
Place the unit on a horizontal surface;
• Unscrew the tank cap.
• Fill up the fog uid container (ProLights). If any uid is spilt, wipe it o immediately with a dry cloth. It
must not get inside the unit.
• Make sure the uid level does not exceed the indicator outside the housing.
• Tightly close the tank. Plug main power cord from the fog machine into the appropriate power supply
socket and set the power switch to “ON” (8). Wait a few minutes for heating element to heat up.
WARNING - while lling up the uid container Prolights, the unit must not be connected. Disconnect the
main plug from the socket rst!
The unit is not splashproof. If uid accidentally gets inside the unit, do not set the haze machine into op-
eration; it must be cleaned and checked by skilled personnel rst.
2.2 BASIC
The haze machine GHOST GH350H has a LCD display and 4 button used to access the control panel func-
tions and manage them (g.2).
