4WD scale 1/10
Instruction manual • Bouwhandleiding • Bauanleitung • Instructions de montage
version:07/11/05
T0684
2- Nitrostar
Service
SNV: Service na verkoop
Alléén fabricagefouten of problemen veroorzaakt
door een fabricagefout zullen op rekening van de SNV
hersteld worden. Er kan nooit aanspraak gemaakt
worden op een gratis herstelling door de SNV als de
problemen voortkomen uit een verkeerd gebruik van
het produkt
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Om het zoeken van het onderdeel dat u nodig hebt te
vergemakkelijken, gelieve de onderdelenlijst op pagina
25-26 van deze handleiding te raadplegen
PROTECH kan niet verantwoordelijk gesteld worden
voor schaden of vorderingen voortvloeiend uit het
gebruik van dit produkt
KD : Kundendienst
Nur Herstellungsfehler oder durch Herstellungsfehler
verursachte Probleme werden für Rechnung des
KD repariert. Die Garantie kann nicht in Anspruch
genommen werden, wenn das Problem auf eine
unsachgemäße Verwendung des Erzeugnisses
zurückzuführen ist.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Bitte verwenden Sie die in diesem Anweisungsheft
auf Seite 25-26 abgedruckten Diagramme, um die
Ersatzteile zu finden, die Sie benötigen.
PROTECH kann nicht für Schäden oder Ansprüche
haftbar gemacht werden, die sich aus der Verwendung
dieses Produkts ergeben.
SAV: Service après vente
Ne seront pris en charge par le SAV, que les pièces
présentant un vice de fabrication. En aucun cas, la
mauvaise utilisation du produit ne peut engendrer un
SAV gratuit.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be
Afin de faciliter la recherche de vos pièces détachées,
veuillez consulter la liste des pièces détachées en fin
de cette notice
PROTECH ne peut pas être rendu responsable pour
des dommages provenant de l’utilisation de ce pro-
SAS: Service after sales
Please note that only manufacturing faults or prob-
lems caused by manufactor faults will be repaired on
the account of SAS. It is not possible to claim warranty
if the problem is caused by misuse of this product.
SAV INTERNATIONALE
PROTECH
TEL: ++ 32 14 25 92 83
FAX: ++ 32 14 25 92 89
email: [email protected]
http://www.protech.be

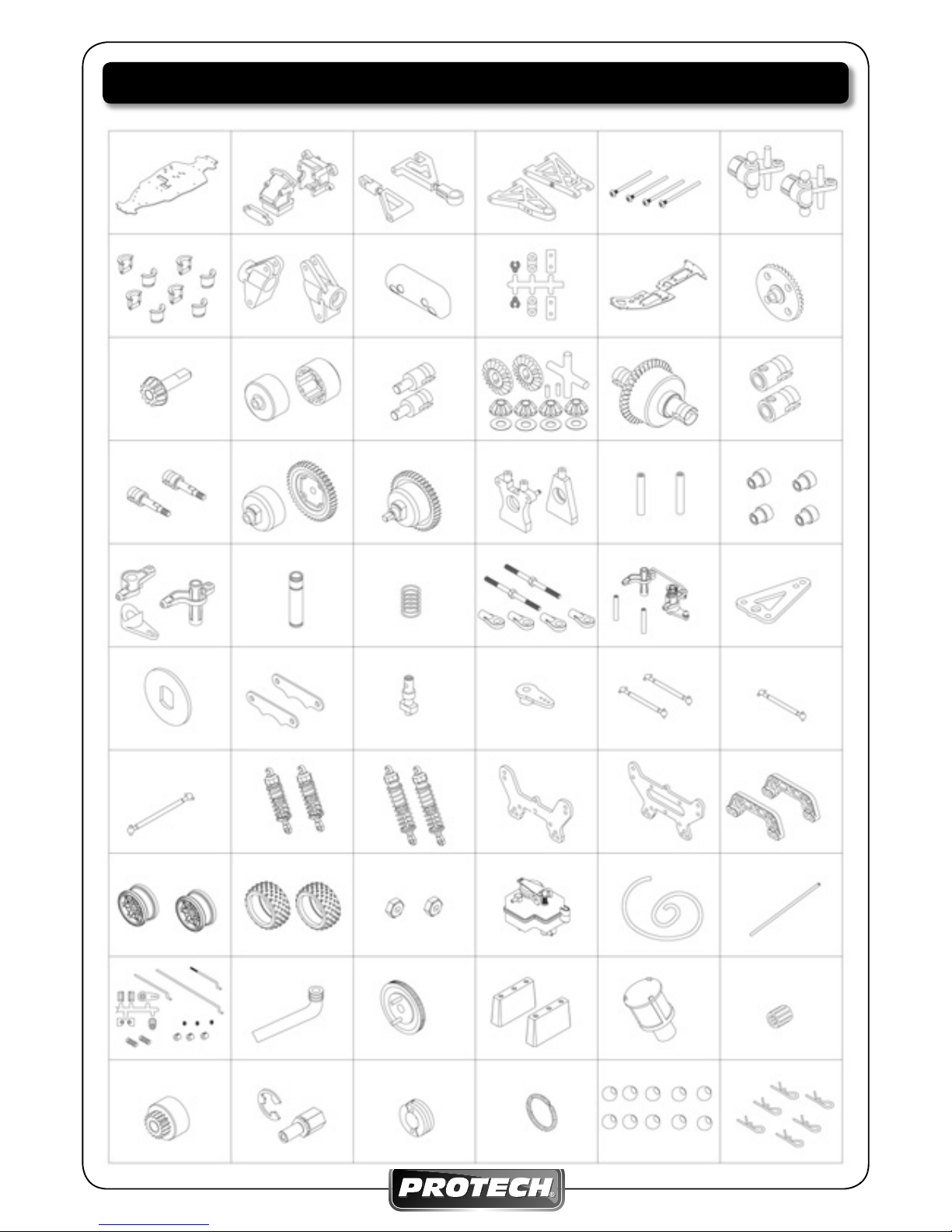

Please use the spare parts list at the back of this
manual to help you find the part more easely
PROTECH cannot be held responsible for damage or
any claims arizing from the use of this product.
Nitrostar - 3
SPECIAL
PAINT FOR
POLYCARBONATE
Tools required / Benodigde gereedschappen
Benotigde werkzeuge / Outils recommandés
Conical reamer
Konische ruimer
Konische Reibahlen
Alésoir conique
Sharp hobby knife
Scherp hobbymes
Hobby messer
Couteau de modéliste
Needle nose plier
Bek tang
Beiszange
Pince à becs
Philips screw driver
Kruisschroevendraaier
Schraubendreher
Tournevis Philips
Hexwrench set
Inbussleutels set
Sechskant-Steckschlüssel
Set clés allen
Curved scissors
Gebogen schaar
Gebogene Schere
Ciseaux pour plastique
Wire cutter
Draad stripper
Kneifzange
Pince coupante
Cross wrench
Kruissleutel
Kreuzschlussel
Clé en croix
Nut lock
Lock-Tide
Schrauben Sicherer
Frein-filet
Protech Racing Finish
Protech Racing Finish
Protech Racing Finish
Protech Racing Finish
AK101
T0158 4pcs
AK100
A600
RF... (*)
Check the colours in our
general catalog or visit
us at
http://www.protech.be
4- Nitrostar
Engine set -up / Afstellen van de motor
Einstellungen des Motors / Réglage moteur
Afstellen motor • Einstellen des Motors • Réglage du moteur
RG.15
RG.18
• Check the ENGINE SET-UP manual to start and break in the engine
• Lees aandachtig de handleiding AFSTELLEN MOTOR voor het inlopen en roderen van de motor
• Lesen Sie gründlich die Anleitung EINSTELLEN DES MOTORS für das einlaufen und rodieren vom Motor
• Consultez le manuel REGLAGE DU MOTEUR pour démarrer et rôder votre moteur
Nitrostar - 5

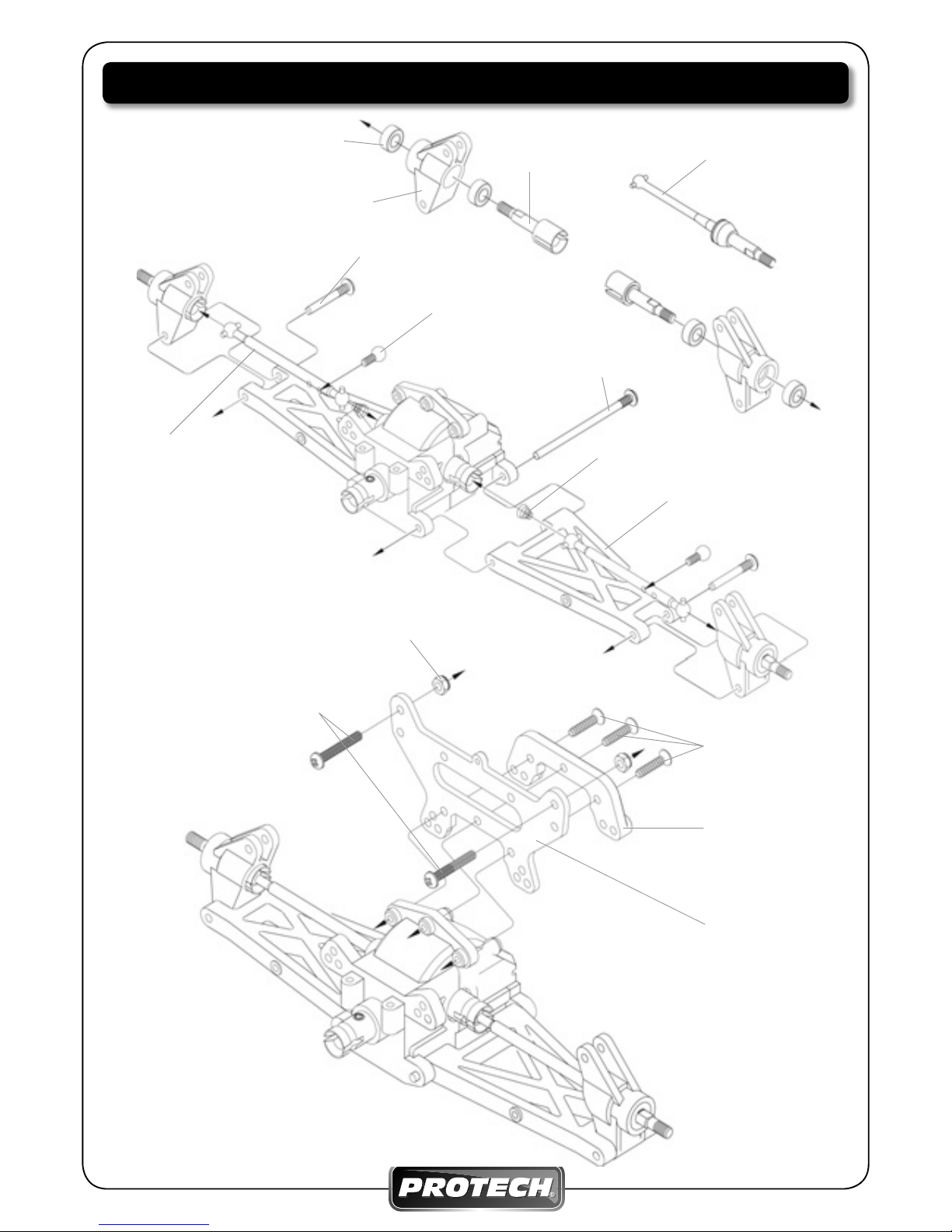

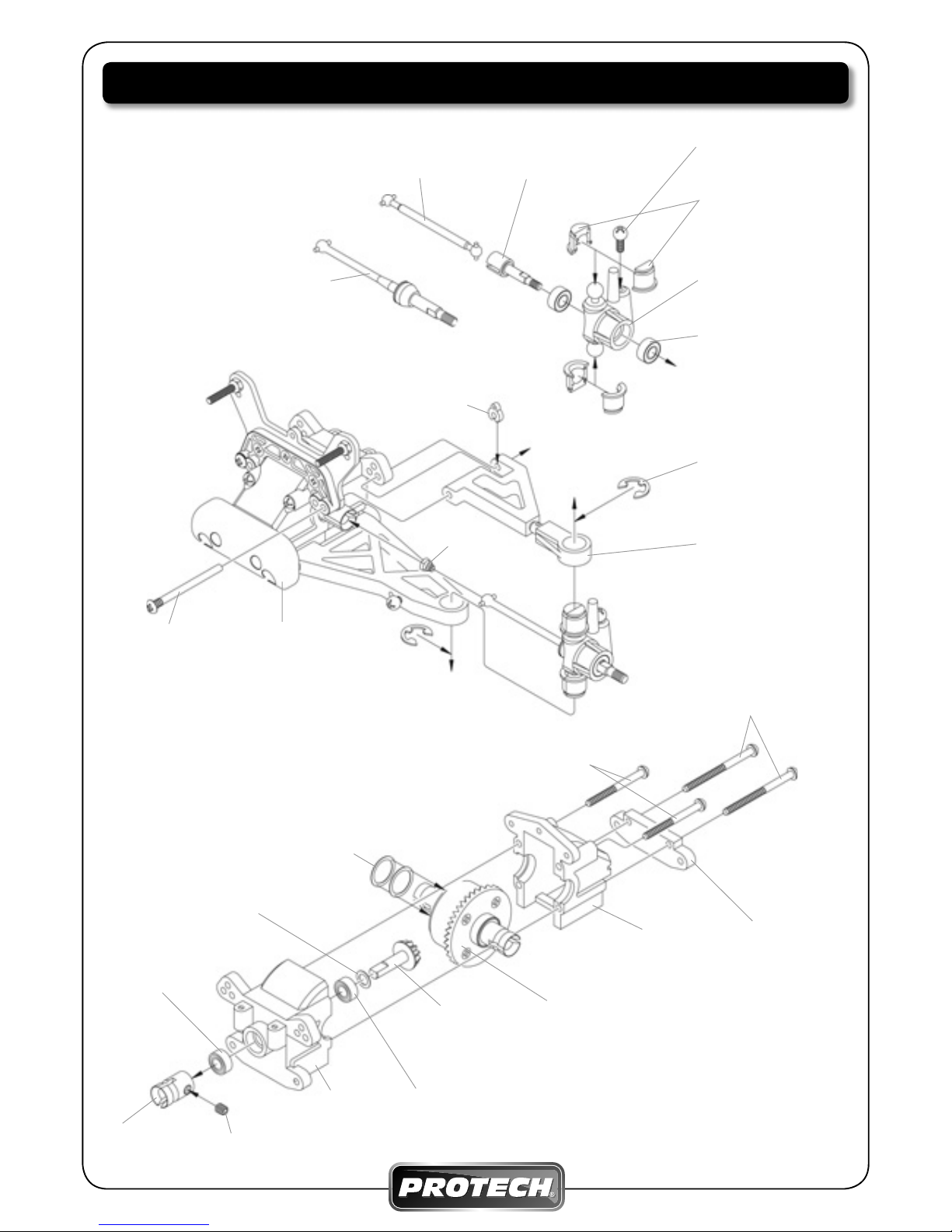

Assembly of 2 differentials / Montage van 2 differentiëlen
Montierung von zwei Differentialen / Assemblage des 2 différentiels
T0684.013 (set)
Cap joint
Aandrijfhuls
Antriebsgelenk
Noix de cardan
T0600.006 (set)
Ball bearing (8x14x4)
Kogellager
Kugellager
Roulement
TP Screw (Ø2.6x10)
Zelftappende vijs
Senkkopf Blechschraube
Vis autotaraudeuse
T0620.010
Bevel gear (37T)
Differentieel tandwiel
Differentialzahnrad
Couronne de différentiel
Bevel gear (20T)
Differentieel tandwiel
Differentialzahnrad
Couronne de différentiel
Bevel gear (10T)
Differentieel tandwiel
Differentialzahnrad
Couronne de différentiel
Shaft (2x6.8)
Pen
Welle
Axe
Washer (5x11mm)
Rondel
Unterlegscheibe
Rondelle
Bevel gear (20T)
Differentieel tandwiel
Differentialzahnrad
Couronne de différentiel
Shaft (2x6.8)
Pen
Welle
Axe
T0684.013 (set)
Cap joint
Aandrijfhuls
Antriebsgelenk
Noix de cardan
T0600.006 (set)
Ball bearing (8x14x4)
Kogellager
Kugellager
Roulement
T0620.002
Differential
Differentieel
Differential
Différentiel
Cross shaft
Kruis as
Kreuz Welle
Axe en croix
TP Screw (Ø2.6x10)
Zelftappende vijs
Senkkopf Blechschraube
Vis autotaraudeuse
T0620.066 (set)
Screw (Ø3x42)
Vijs
Schraube
Vis
T0620.066 (set)
Screw (Ø3x32)
Vijs
Schraube
Vis
T0600.062 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0600.062 (set)
Gear box (B)
Versnelling
Getriebe
Réducteur
T0600.012 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0684.012
Differential case
Differentieel behuizing
Differential Gehause
Carter de différentiel
T0620.006 (set)
Cap joint
Aandrijfhuls
Antriebsgelenk
Noix de cardan
Set screw (M4x4)
Stelschroef
Gewindestifte
Vis allen
T0620.008 (set)
Washer (5x8mm)
Rondel
Unterlegscheibe
Rondelle
T0620.009
Pignon gear (10T)
Tandwiel
Kegelzahnrad
Pignon conique
T0620.012 (set)
Gear box (A)
Versnelling
Getriebe
Réducteur
T0684.004
Bumper
Bumper
Frontrammer
Pare-chocs
T0620.012 (set)
Gear box (C)
Versnelling
Getriebe
Réducteur
T0620.011 (set)
Washer (11x4mm)
Rondel
Unterlegscheibe
Rondelle
Screw (M3x20)
Vijs
Schraube
Vis
T0684.031
Front shock stay
Schokdempersteun voor
Stoßdampferplatine Vorne
Support d’amortisseurs avant
T0684.060
Shock holder nylon
Schokdempersteun nylon
Stoßdampferbrucke Nylon
Support d’amortisseurs nylon
F/H Screw (M3x14)
Vijs
Schraube
Vis
T0683.004 (set)
Pivot shaft
As met draad
Welle
Axe avec filet
T0600.064 (set)
Pivot ball (6mm)
Kogelschroef
Kugelschraube
Rotule métal
Lock nut (M3)
Stopmoer
Mutter
Nylstop
T0684.004 (set)
Lower suspension arm front
Onderste ophangingsarm voor
Querlenker unten vorne
Bras de suspension AV
6- Nitrostar

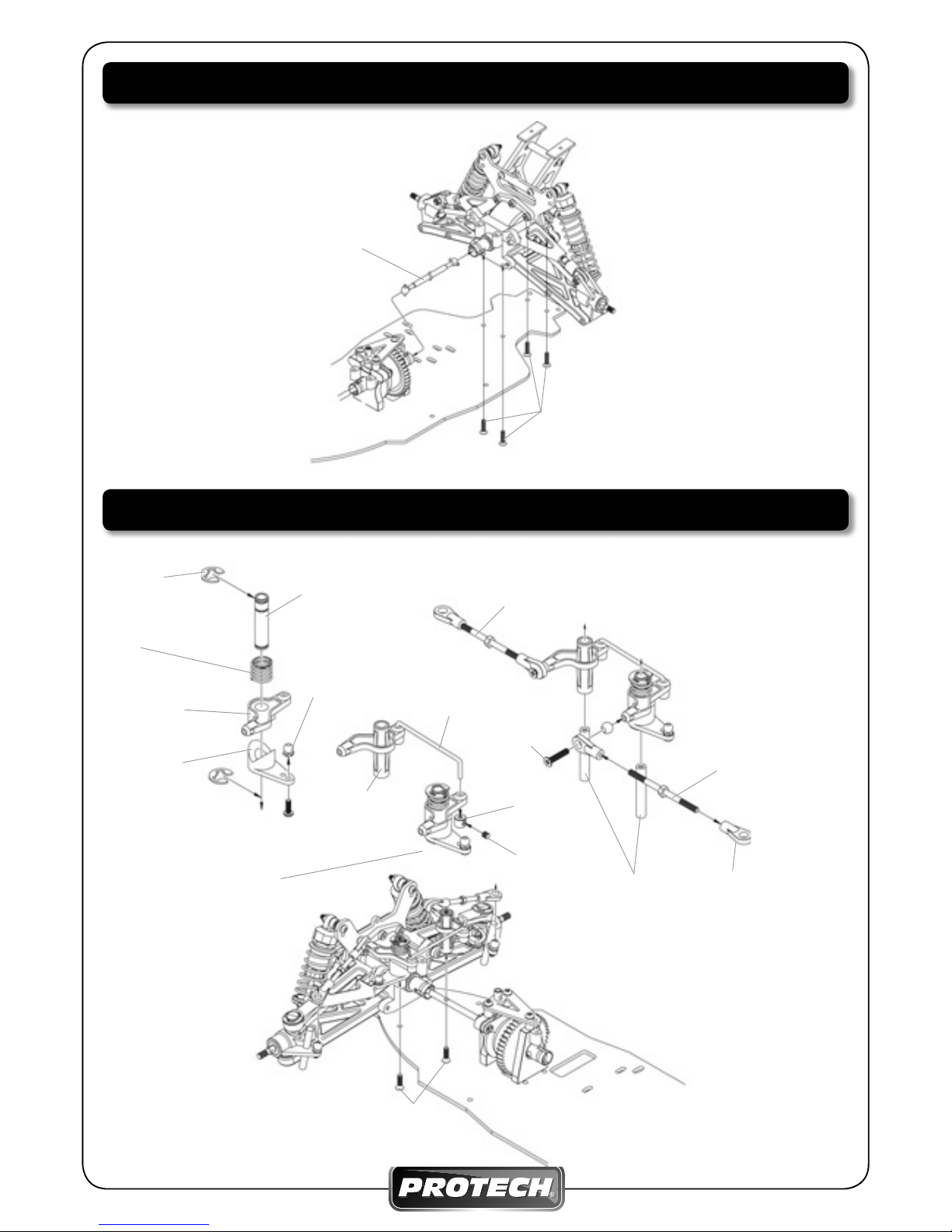

Assembly the shock stays / Montage van de schokdempersteunen
Montierung von die Stoßdämpferplatine / Montage du support d’ammortisseurs
T0684.027
Drive shaft (73.8mm)
Aandrijfas
Antriebswelle
Cardan

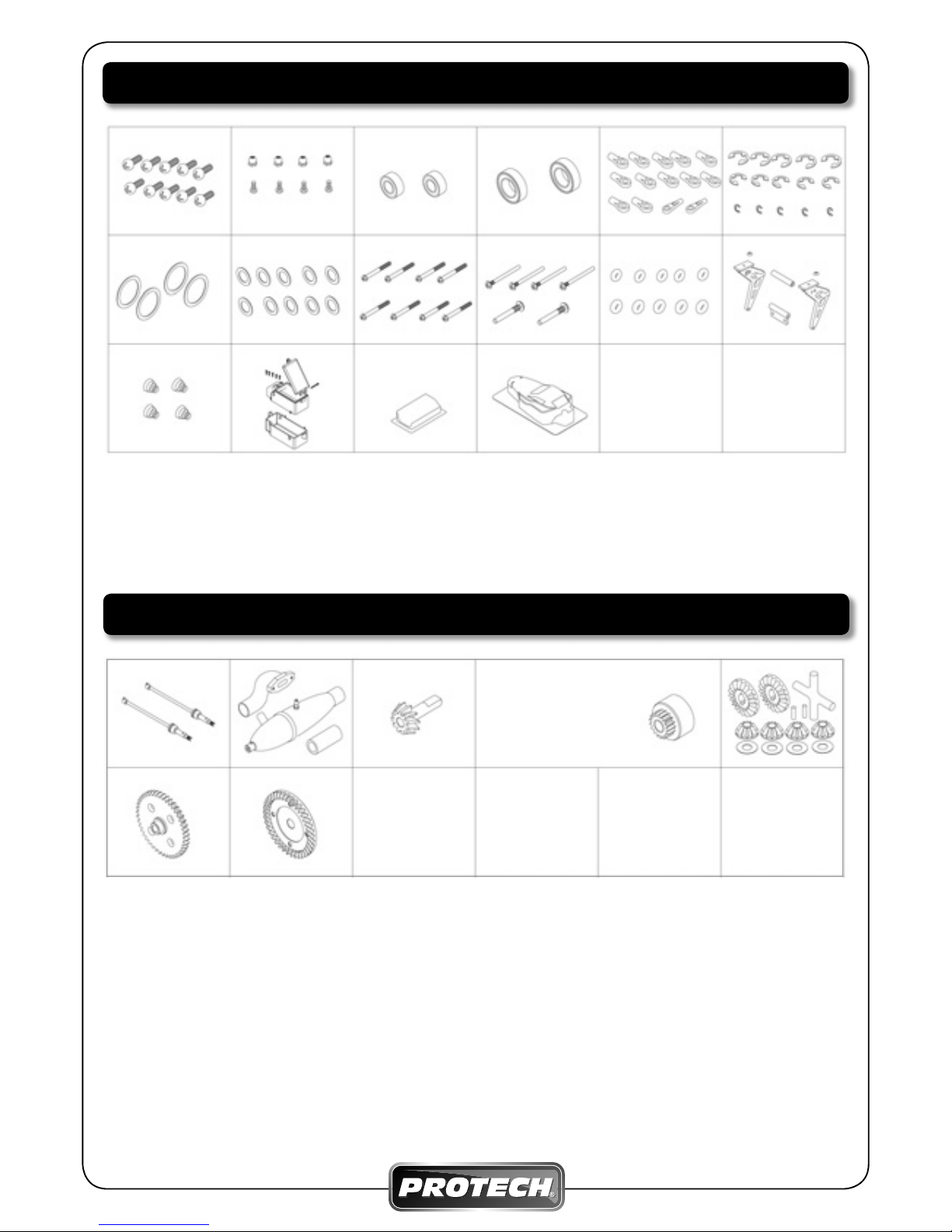

OPTION PART
T0684.201
Drive shaft CVD type (73.8mm)
Aandrijfas CVD
Antriebswelle CVD
Cardan homocinétique type CVD
T0600.064 (set)
Pivot ball (6mm)
Kogelschroef
Kugelschraube
Rotule métal
T0620.015 (set)
Ball holder
Kogelhouder
Kugelhalter
Chape de rotule
T0620.016
Steering knuckle
Stuurblok
Achsschenkel
Fusée de direction
T0600.062 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0600.021
Axle
As
Achs
Axe de roue
T0684.055 (set)
Shim
Afstelring
Disahzbughsen
Entretoise
T0683.028 (set)
E-clip
E-clip
E-Sicherungsring
Circlips
T0684.003 (set)
Front upper arm
Bovenste ophaningsarm voor
Querlenker Vorne
Bras de suspension avant
T0620.066 (set)
Pivot shaft (Ø4x42)
As met draad
Welle
Axe avec filet
T0684.008
Bumper
Bumper
Frontrammer
Pare-chocs
T0684.056 (set)
Spiral spring
Spiraalveer
Spiralfeder
Ressort
T0620.066 (set)
TP screw (Ø3x42)
Schroef
Schraube
Vis
T0620.066 (set)
TP screw (Ø3x32)
Schroef
Schraube
Vis
T0620.011 (set)
Washer (11x4mm)
Rondel
Unterlegscheibe
Rondelle
T0620.008 (set)
Washer (11x4mm)
Rondel
Unterlegscheibe
Rondelle
T0600.062 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0620.006 (set)
Cap joint
Aandrijfhuls
Antriebsgelenk
Noix de cardan
Set screw (M4x4)
Stelschroef
Gewindestifte
Vis allen
T0620.012 (set)
Gear box (B)
Versnelling
Getriebe
Réducteur
T0600.028 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0620.009
Pignon gear (10T)
Tandwiel
Kegelzahnrad
Pignon conique
T0620.002
Differential
Differentieel
Differential
Différentiel
T0620.012 (set)
Gear box (A)
Versnelling
Getriebe
Réducteur
T0620.012 (set)
Gear box (C)
Versnelling
Getriebe
Réducteur
Nitrostar - 7
Assembly of the rear suspension / Montage van de achterste ophanging
Montierung von hintere Querlenker / Assemblage du train arrière
T0620.018
Rear hub
Wielophangingsblok achter
Achssenkel hinten
Fusée arrière
T0600.062 (set)
Ball bearing (5x10x4)
Kogellager
Kugellager
Roulement
T0600.021
Axle
As
Achs
Axe de roue
OPTION PART
T0684.201
Drive shaft CVD type (73.8mm)
Aandrijfas CVD
Antriebswelle CVD
Cardan homocinétique type CVD
T0600.064 (set)
Pivot ball (5.8mm)
Kogelschroef
Kugelschraube
Rotule métal
T0684.004 (set)
Front upper suspension arm
Bovenste ophaningsarm voor
Querlenker Vorne
Bras de suspension avant
T0684.052 (set)
Pivot shaft (Ø3x52)
As met draad
Welle
Axe avec filet
T0684.056 (set)
Spiral spring
Spiraalveer
Spiralfeder
Ressort
T0684.052 (set)
Pivot shaft (Ø3x24)
As met draad
Welle
Axe avec filet
Screw (M3x20)
Vijs
Schraube
Vis
T0684.032
Rear shock stay
Schokdempersteun achter
Stoßdampferplatine hinten
Support d’amortisseurs arrière
T0684.060
Shock holder nylon
Schokdempersteun nylon
Stoßdampferbrucke Nylon
Support d’amortisseurs nylon
F/H Screw (Ø3x14))
Vijs
Schraube
Vis
Lock nut (M3)
Stopmoer
Mutter
Nylstop
T0684.027
Drive shaft (73.8mm)
Aandrijfas
Antriebswelle
Cardan
8- Nitrostar
Assembly of the rear suspension / Montage van de achterste ophanging
Montierung von hintere Querlenker / Assemblage du train arrière
Assembly the shockabsorbers / Montage van de schokdempers
Montierung von die Stoßdämpfer / Assemblage des amortisseurs
T0684.052 (set)
Pivot shaft (Ø3x42)
As met draad
Welle
Axe avec filet
T0684.003 (set)
Rear upper arm
Bovenste ophaningsarm achter
Querlenker Hinten
Bras de suspension arrière
Screw (M3x15))
Vijs
Schraube
Vis
Lock nut (M3)
Stopmoer
Mutter
Nylstop
T0620.060 (set)
Ball (6mm)
Kogel
Kugel
Rotule
Ball end long
Kogelgewricht lang
Kugelgelenk lang
Chape longue
Shock spring
Schokdemperveer
Stoßdampfer Feder
Ressort d’amortisseur
Front schok body
Schokdemperhuis voor
Dämpferzylinder vorne
Corps d’amortisseur avant
Shock shaft (39.5mm)
Schokdemperas
Kolbenstange
Axe d’amortisseur
Shock piston
Zuiger
Kolben
Piston
E-clip
E-clip
E-Sicherungsring
Circlips
Ball end short
Kogelgewricht kort
Kugelgelenk kurz
Chape courte
Shock spring
Schokdemperveer
Stoßdampfer Feder
Ressort d’amortisseur
Rear schok body
Schokdemperhuis achter
Dämpferzylinder hinten
Corps d’amortisseur arrière
Spring collar
Veerhouder
Federscheibe
Support de ressort
Pressure top
Drukverdelingsmembraam
Ausgleichsmembrame
Coupelle en caoutchouc
Shock cover
Schokdemper afsluitkap
Oberteil des Stoßdämpfer
Bouchon d’amortisseur
Plastic washer
Rondel
Unterlegscheibe
Rondelle Shock cover
Schokdemper afsluitkap
Oberteil des Stoßdämpfer
Bouchon d’amortisseur
Shock piston
Zuiger
Kolben
Piston
Shock shaft (47mm)
Schokdemperas
Kolbenstange
Axe d’amortisseur
Nut (M2.6)
Moer
Mutter
Ecrou
SHOCKABSORBER FRONT
(COMPLEET SET)
T0684.029
Schokdempers set
Stoßdampfer Satz
Amortisseurs set
SHOCKABSORBER REAR
(COMPLEET SET)
T0684.030
Schokdempers set
Stoßdampfer Satz
Amortisseurs set
Nitrostar - 9
Mounting the shockabsorbers / Monteren van de schokdempers
Montierung von die Stoßdämpfer / Montage des amortisseurs
T0600.026 (set)
Shock collar (7x8.5mm)
Afstandsbus voor de schokdemper
Stoßdämpferscheibe
Entretoise d’amortiseur
Lock nut (M3)
Stopmoer
Mutter
Nylstop
T0684.029
Front shock
Schokdemper voor
Stoßdämpfer vorne
Amortisseur avant
T0600.026 (set)
Shock collar (7x8.5mm)
Afstandsbus voor de schokdemper
Stoßdämpferscheibe
Entretoise d’amortiseur
Lock nut (M3)
Stopmoer
Mutter
Nylstop
T0684.030
Rear shock
Schokdemper achter
Stoßdämpfer hinten
Amortisseur arrière
10 - Nitrostar
Mounting the wingsupport / Monteren van de vleugelsteun
Montierung von Spoilerhalterung / Montage du support d’aileron
Mounting the central differential / Monteren van het centrale differentieel
Montierung von Zentral Differential / Assemblage du différentiel central
TP screw (Ø3x12)
Zelftappende schroef
Blechschraube
Vis allen
TP screw (Ø3x12)
Zelftappende schroef
Blechschraube
Vis allen
TP screw (Ø3x8)
Zelftappende schroef
Blechschraube
Vis allen
T0684.054 (set)
Wing mount
Vleugelsteun
Spoilerhalterung
Support d’aileron
T0620.021 (set)
Main spur gear
Hoofdtandwiel
Haupt Zahnrad
Roue dentée
Washer (5x11)
Rondel
Unterlegscheibe
Rondelle
Pin (2x6.8)
Pen
Welle
Axe
T0684.
Shaft (5x22mm)
As
Welle
Axe
T0620.021 (set)
Differential housing (center)
Differentieelbehuizing (centraal)
Differential Gehause (Zentral)
Carter de différentiel (central)
T0684.
Shaft (5x18mm)
As
Welle
Axe
Cross shaft
Kruis as
Kreuz Welle
Axe en croix
Bevel gear (10T)
Differentieel tandwiel
Differentialzahnrad
Couronne de différentiel
F/H TP screw (Ø2.6x10)
Zelftappende schroef
Blechschraube
Vis allen
TP screw (Ø3x12)
Zelftappende schroef
Blechschraube
Vis allen
T0620.028
Diff. plate
Verbindingsplaat
Verstärkungsplatte
Platine de diff. central
T0680.026
Brace cam
Remexcenter
Bremsexcenter
Came de frein
T0620.006
Cap joint
Aandrijfhuls
Antriebsgelenk
Noix de cardan
T0600.006 (set)
Ball bearing (8x14x4)
Kogellager
Kugellager
Roulement
T0620.022
Central differential
Centraal differentieel
Zentraldifferential
Différentiel central
Set screw (M4x4)
Stelschroef
Gewindestifte
Vis allen
T0620.024
Brake disc
Remschijf
Bremsscheibe
Disque de frein
T0620.023
Brake pad
Remschoenen
Bremsbacken
Plaquettes de frein
T0683.008 (set)
Central differential mount (A)
Hoofddifferentieelsteun
Haupt Differentialstutze
Support différentiel
T0683.008 (set)
Central differential mount (B)
Hoofddifferentieelsteun
Haupt Differentialstutze
Support différentiel
T0683.028 (set)
E-clip
E-clip
E-Sicherrungsring
Circlips
T0600.005 (set)
Main spur gear
Hoofdtandwiel
Haupt Zahnrad
Roue dentée
