protech HDP-SP20 User manual

OperatingInstructions
Beforeoperatingthesystem,pleasereadthismanual
thoroughlyandremainitforfuturereference.
SpeechPrompter
スピーチプロンプター
取扱説明書
ご使用の前に必ずこの取扱説明書をお読みください。
なお、取扱説明書は必要に応じてご覧になれるよう
大切に保管してください。
HDP-SP20
HDP-SP20F
1

2
安全上の注意
02
WARNING
※そのまま使用すると感電・事故を起こす恐れがあります。
注意
警告 “取扱いを誤った場合、使用者が死亡または重傷を負うことが想定されること”を示します。
ご使用の前に、この『安全上の注意』をよくお読みのうえ、正しくお使いください。また、お読みになった後は、
大切に保管してください。
安全上の注意は、お使いになる人や、他の人への危害、財産への損害を未然に防ぐための内容になっています
ので、必ずお守りください。
表示と図記号の意味は次のようになっています。
“取扱いを誤った場合、使用者が傷害を負うことが想定されるか、または、物的損害の発生
が想定されること”を示します。
■煙が出ている、変なにおいや音がする等の異常が発生した場合は、電源スイッチを切る!
■本機を落としたり、強い衝撃を与えたり、破損した場合は、電源スイッチを切る!
■本機の内部に水などが入った場合は、電源スイッチを切る!
■本機の内部に異物などが入った場合は、電源スイッチを切る!
禁止
禁止
水ぬれ禁止
分解禁止
■本機の上に水の入った容器、小さな金属物を置かない!
こぼれて、本機内部に入ると、発熱や火災、感電など、故障や事故を起こす恐れがあります。
■機器の開口部から異物を差し込んだり、落としこんだりしない!
発熱や火災、感電など、故障や事故を起こす原因となります
雨天、降雪中、海岸、水辺でのご使用は特にご注意ください。
■機器が水、汗、海水などの液体で濡れたりしないようにする!
発熱や火災、感電など、故障や事故を起こす原因となります
■水などの液体が使われたり、かかったりする場所で使用しない!
発熱や火災、感電など、故障や事故を起こす原因となります
■本機を分解,改造,修理しない!
点検・整備・修理は、販売店またはPROTECHサポートセンターにご依頼ください。
発熱や火災、感電など、故障や事故を起こす原因となります
お買い上げの販売店またはPROTECHサポートセンターにご相談ください。
この製品の使用、または使用不能から生ずる付 随的な損害(情報内容の変化・消失、事業利益の損失、事業の
中断など)に関して、当社は責任を負いかねますのであらかじめご了承ください。
取扱説明書の記載内容を守らないこと、あるいは取扱説明書の記載内容の誤記、等により生じた損害に関して、
当社は責任を負いかねますのであらかじめご了承ください。
水場禁止

3
03
Tableofcontents目次
各部名称と働き
前面
右面/コネクタパネル
操作パネル
使用方法
組み立て方法
接続方法
設定方法
Promaソフトユーザーズガイド
外形寸法図
仕様
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------
---------------------------------------------------------------------------------------------------------------------------------------------
--------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------------------------------------------------------------------------------------
4
4
5
7
10
10
12
14
17
25
27
NamesandFunctionsofParts
Front
Rightside/Connectorpanel
Operationpanel
Use
Fixing
Connection
Settings
PromaSoftwareUserʼsGuide
Dimensions
Specifications
目次

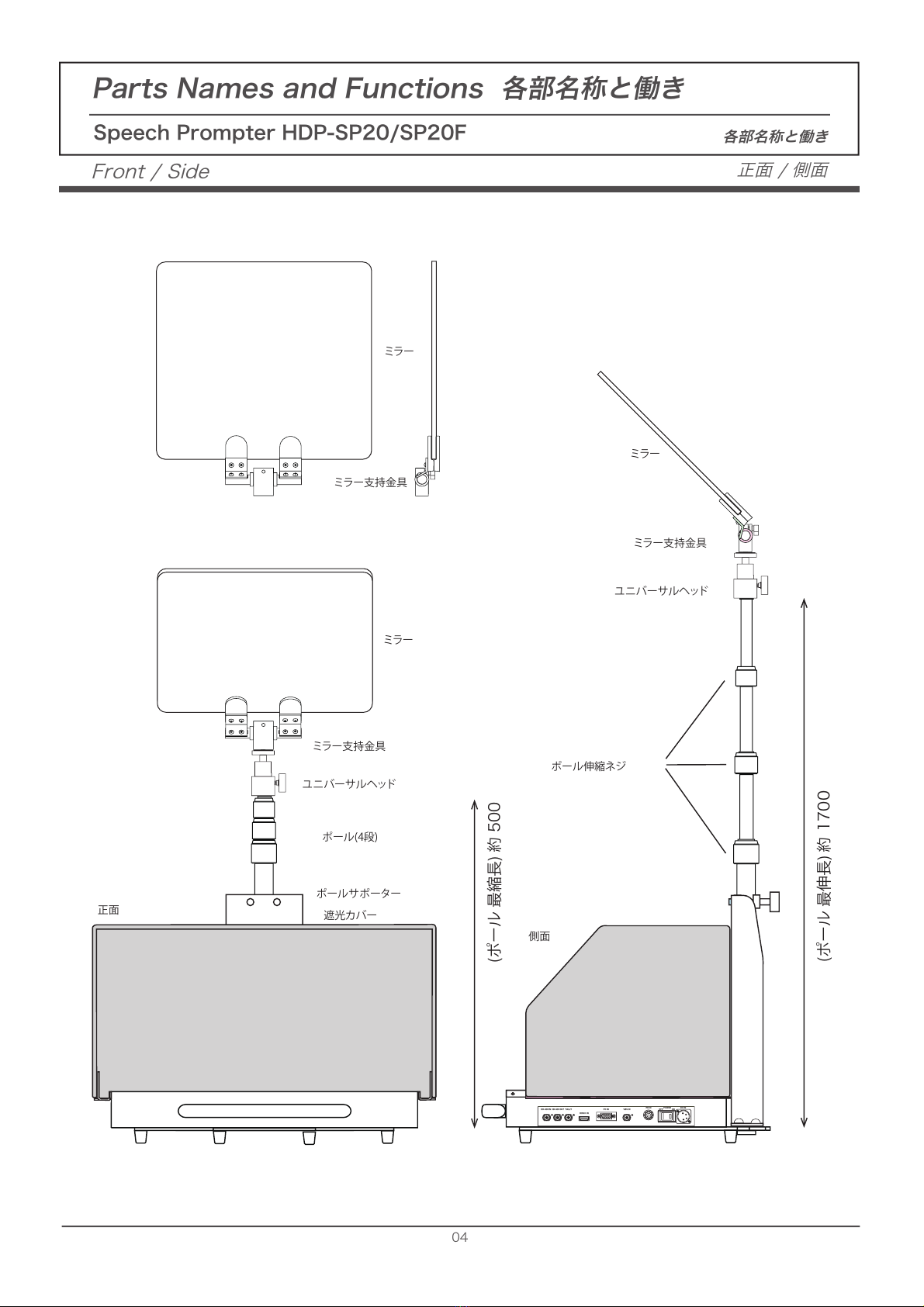

SpeechPrompterHDP-SP20/SP20F

正面/側面
PartsNamesandFunctions各部名称と働き
Front/Side
各部名称と働き
04
SpeechPrompterHDP-SP20/SP20F
正面
側面
PBINPOWERDCIN
HD-SDIINHD-SDIOUTTALLYPCINVBSINOFFON
HDMIIN
ユニバーサルヘッド
ミラー支持金具
ポール(4段)
ポールサポーター
遮光カバー
ミラー
(ポール最伸長)約1700
ポール伸縮ネジ
ユニバーサルヘッド
ミラー支持金具
ミラー
(ポール最縮長)約500
ミラー
ミラー支持金具

05

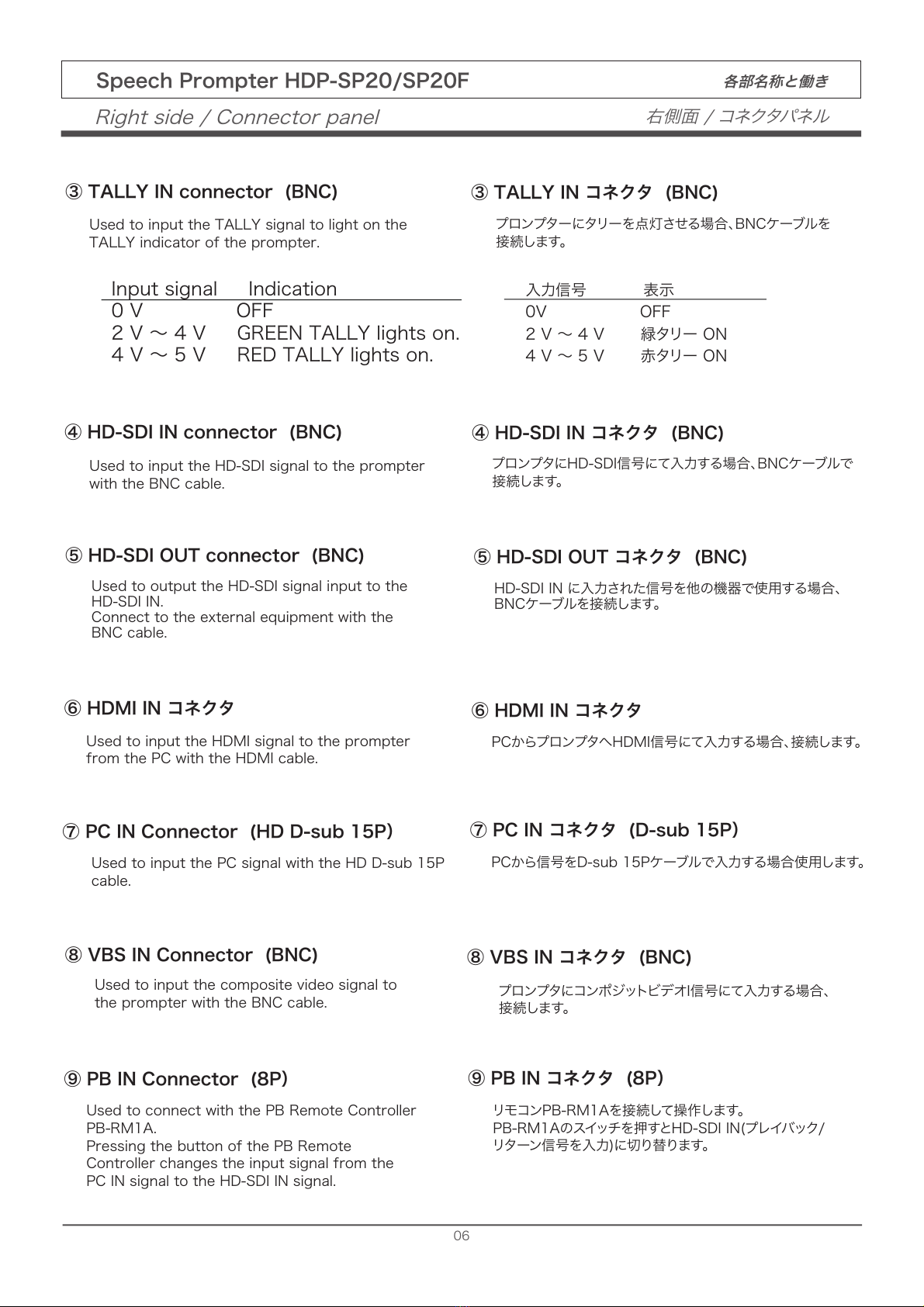

右側面/コネクタパネル
Rightside/Connectorpanel
各部名称と働き
①POWER電源スイッチ
本体の電源をON/OFFします。
②DCINコネクタ(XLR4P)
本体へ電源を供給します。
①POWERSwitch
②DCINConnector(XLR4P)
Turnsthepoweronoroff.
UsedforconnectiontotheACadaptor(DC
powersupply)tosupplypowertothe
teleprompter.
SpeechPrompterHDP-SP20/SP20F
PBINPOWERDCIN
HD-SDIINHD-SDIOUTTALLYPCINVBSINOFFON
HDMIIN
HD-SDIINHD-SDIOUT
TALLY
VBSIN PBINPOWERDCIN
OFFON
HDMIIN
PCIN
③④⑤⑥⑦⑧⑨①②

④HD-SDIINconnector(BNC)
プロンプタにHD-SDI信号にて入力する場合、BNCケーブルで
接続します。
⑤HD-SDIOUTconnector(BNC)
HD-SDIINに入力された信号を他の機器で使用する場合、
BNCケーブルを接続します。
UsedtoinputtheHD-SDIsignaltotheprompter
withtheBNCcable.
UsedtooutputtheHD-SDIsignalinputtothe
HD-SDIIN.
Connecttotheexternalequipmentwiththe
BNCcable.
06
⑨PBINコネクタ(8P)
リモコンPB-RM1Aを接続して操作します。
PB-RM1Aのスイッチを押すとHD-SDIIN(プレイバック/
リターン信号を入力)に切り替ります。
⑦PCINコネクタ(D-sub15P)
PCから信号をD-sub15Pケーブルで入力する場合使用します。
⑧VBSINコネクタ(BNC)
プロンプタにコンポジットビデオI信号にて入力する場合、
接続します。
⑥HDMIINコネクタ
PCからプロンプタへHDMI信号にて入力する場合、接続します。
UsedtoinputtheHDMIsignaltotheprompter
fromthePCwiththeHDMIcable.
⑨PBINConnector(8P)
⑧VBSINConnector(BNC)
⑦PCINConnector(HDD-sub15P)
UsedtoconnectwiththePBRemoteController
PB-RM1A.
PressingthebuttonofthePBRemote
Controllerchangestheinputsignalfromthe
PCINsignaltotheHD-SDIINsignal.
Usedtoinputthecompositevideosignalto
theprompterwiththeBNCcable.
UsedtoinputthePCsignalwiththeHDD-sub15P
cable.
右側面/コネクタパネル
Rightside/Connectorpanel
各部名称と働き
④HD-SDIINコネクタ(BNC)
⑤HD-SDIOUTコネクタ(BNC)
⑥HDMIINコネクタ
SpeechPrompterHDP-SP20/SP20F

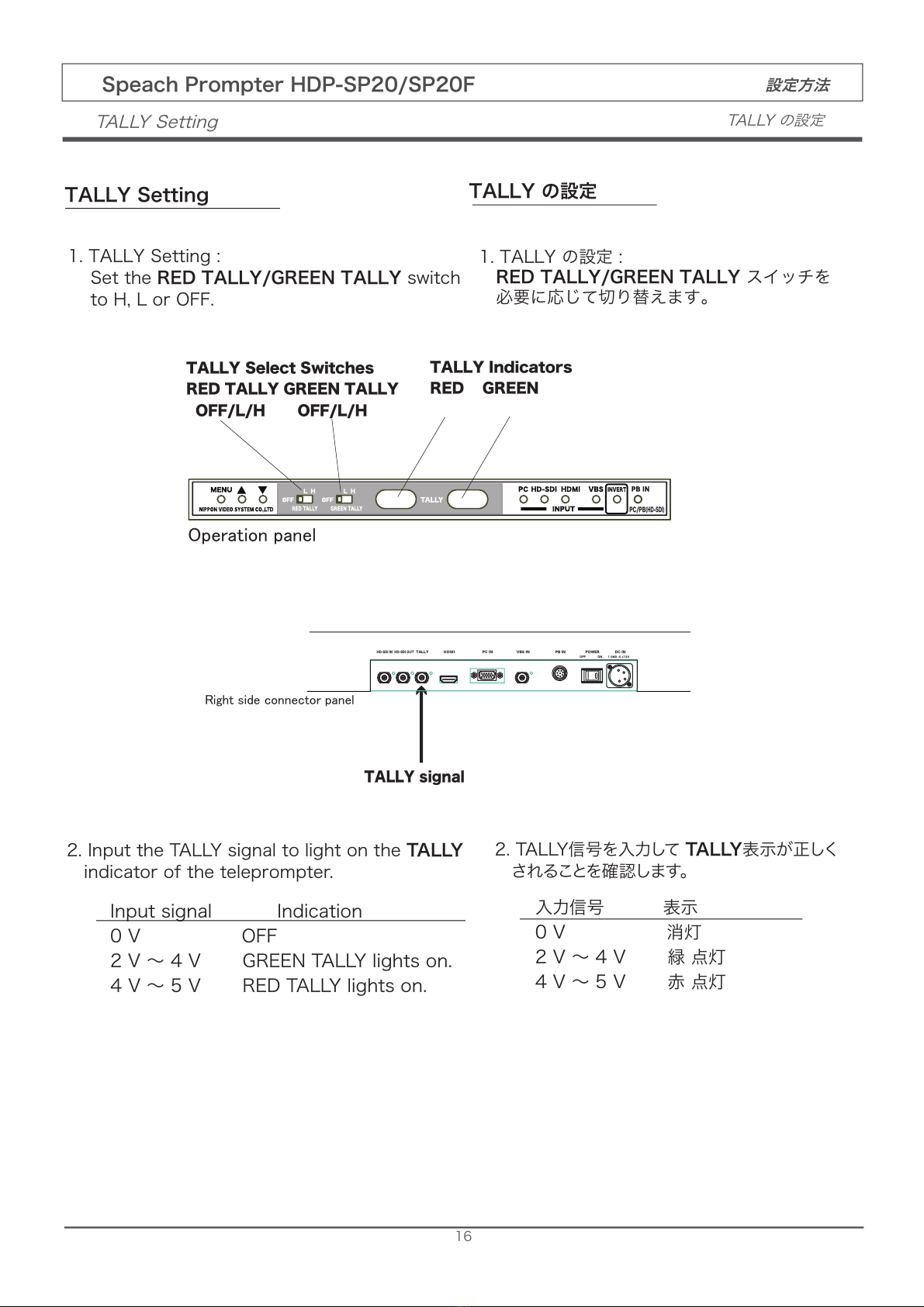

③TALLYINconnector(BNC)
プロンプターにタリーを点灯させる場合、BNCケーブルを
接続します。
入力信号表示
0VOFF
2V〜4V緑タリーON
4V〜5V赤タリーON
UsedtoinputtheTALLYsignaltolightonthe
TALLYindicatoroftheprompter.
InputsignalIndication
0VOFF
2V〜4VGREENTALLYlightson.
4V〜5VREDTALLYlightson.
③TALLYINコネクタ(BNC)

BACKLIGHT H
L
SDI
NORMAL
PB
07

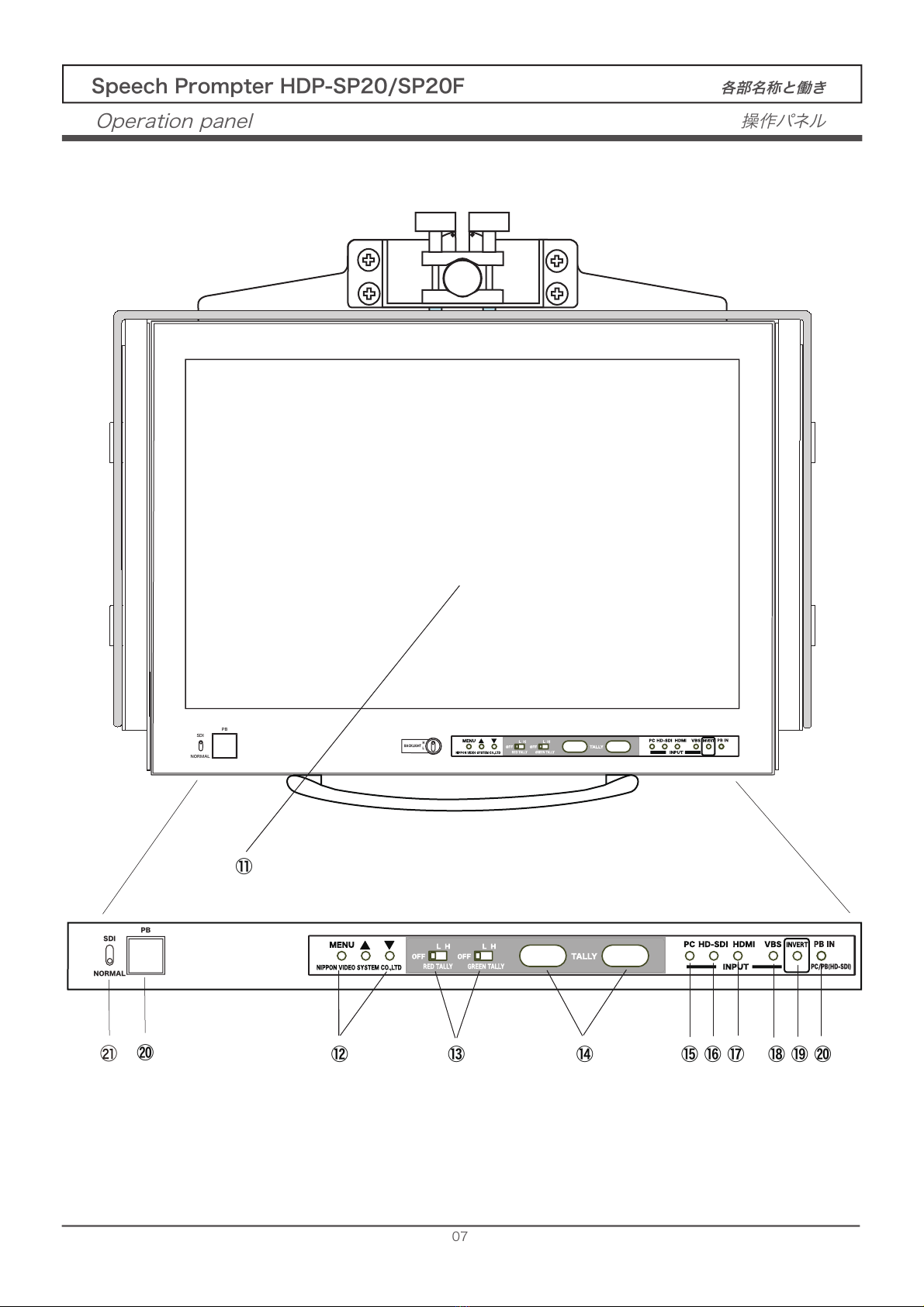

Operationpanel
操作パネル
各部名称と働き
⑫⑬⑭⑮⑯⑰⑱⑲⑳
⑪
21
○
SpeechPrompterHDP-SP20/SP20F
⑳
SDI
NORMAL
PB
PC/PB(HD-SDI)

MENUと▲▼スイッチにより画面の明るさ等を調整します。
MENU/▲/▼スイッチ
⑫
PressingthetheMENUbuttonselectsthe
menuandpressing▲/▼buttonadjusts
andenterstheeachsettingaccordingtothe
displayonthescreen.
When“Reset”isselected,pressing▲/▼
buttonresetsalltostandardvalue(50).
MENUbutton▲/▼(entry)button
↓
Brightness(0-50(reset)-100)
↓
Contrast(0-50(reset)-100)
↓
Color(0-50(reset)-100)
↓
Sharpness(0-50(reset)-100)
↓
AspectRatio(16:9(reset)-4:3)
↓
Reset(Pressingresetsallsettingsto“50”)
↓
Operationpanel
REDTALLYOFF/L/HSwitch
GREENTALLYOFF/L/HSwitch
SettheTALLYindicator,REDTALLY/GREEN
TALLYtoOFF,L(Low)orH(High).
REDTALLY/GREENTALLYIndicators
REDTALLYlightsupwhenthetallysignalisthe
voltageof4Vto5V.
GREENTALLYlightsupwhenthetallysignalis
thevoltageof2Vto4V.
PCSwitch
UsedtoturnonthedisplayofthePCINinput
signal.
HD-SDISwitch
UsedtoturnonthedisplayoftheHD-SDIIN
inputsignal.
タリーOFF/L/Hスイッチ
REDTALLY/GREENTALLY表示
PCスイッチ
HD-SDIスイッチ
REDTALLY,GREENTALLYの表示を
OFF:消灯/L:減光/H:点灯に切り替えます。
REDTALLYタリー入力信号=4V〜5Vのとき赤点灯
GREENTALLYタリー入力信号=2V〜4Vのとき緑点灯
PCIN入力の信号の表示に切り替えます。
HD-SDIIN入力の信号の表示に切り替えます。
操作パネル
08
各部名称と働き
MENU/▲/▼buttons ⑫
⑬
⑭⑭
⑮⑮
⑯
⑯
⑬
SpeechPrompterHDP-SP20/SP20F

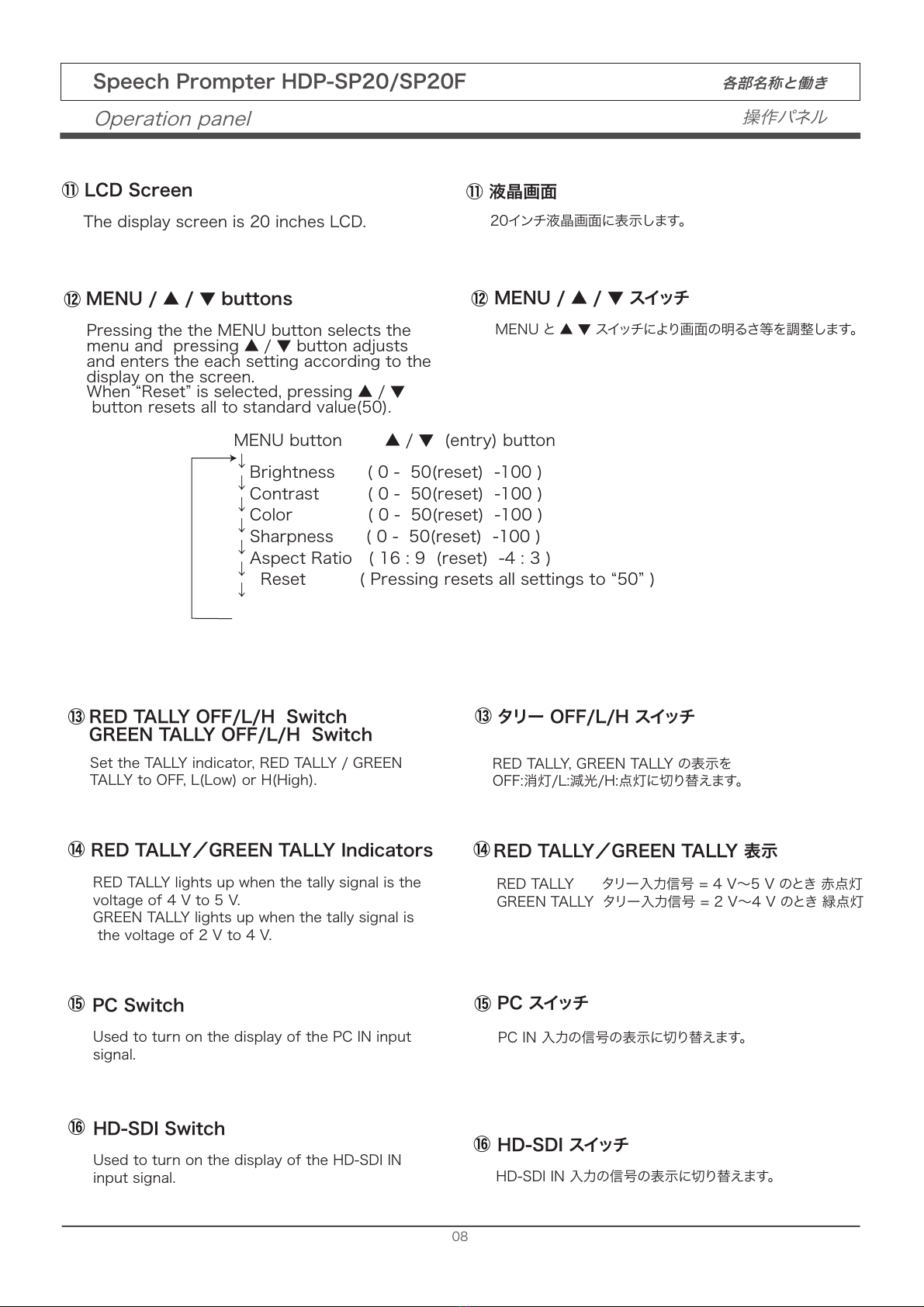

⑪液晶画面
20インチ液晶画面に表示します。
⑪LCDScreen
Thedisplayscreenis20inchesLCD.

各部名称と働き
VBSSwitch
INVERTSwitch
PBINSwitch(x2)
WhilethePBINswitchispressed,thedisplayturns
totheHD-SDIINinputsignalimage.
UsedtoturnonthedisplayoftheVBSIN
inputsignal.
VBSスイッチ
INVERTスイッチ
PBINスイッチ(2箇所)
VBSIN入力の信号の表示に切り替えます。
(コンポジットビデオ信号)
プロンプターの表示を正像/鏡像に切り替えます。
このスイッチが押されている間HD-SDIIN入力の信号
の表示に切り替わります。
Operationpanel
操作パネル
09
UsedtoinverttheimageoftheLCDscreen,
sothattheimageoftheLCDscreeninthe
mirrorseentoanormalimage.
HDMISwitch
UsedtoturnonthedisplayoftheHDMIinput
signal.
HDMIスイッチ
HDMIIN入力の信号の表示に切り替えます。
SDI/NORMALSelctSwitch
Selectsainputsignal,theHD-SDIINsignalorthe
otherinputconnectorinputsignalselectedbya
INPUTswitch.
SDI:HD-SDIINinputsignalimageisdisplayedalways.
NORMAL:Normally,aninputsignalselectedbya
INPUTswitchisdisplayedandwhenthePBINswitch
ispressed,thedisplayturnstotheHD-SDIINinput
signalimage.
SDI/NORMAL切替スイッチ
HD-SDIIN入力の信号の常時表示または他のINPUTスイッチ
で選択されているコネクタの入力信号の表示を選択します。
SDI:常時,HD-SDIIN入力の信号の表示します。
NORMAL:通常通り、PBINスイッチが機能します。
⑰
⑰
⑱⑱
⑲
⑲
⑳
⑳
21
○
21
○
SpeechPrompterHDP-SP20/SP20F
⑫⑬⑭⑮⑯⑰⑱⑲⑳
21
○⑳
SDI
NORMAL
PB
PC/PB(HD-SDI)

10

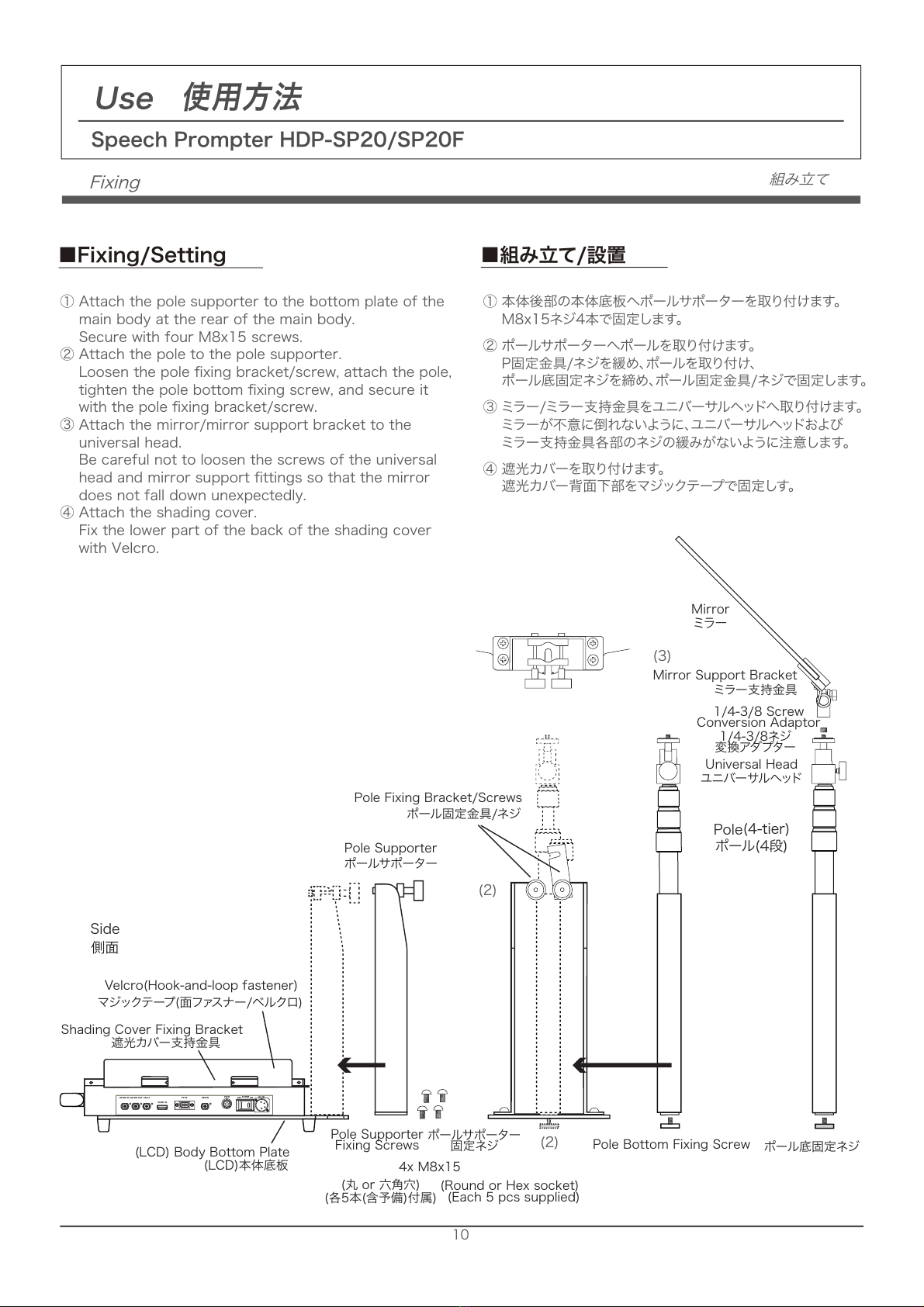

Use
使用方法
SpeechPrompterHDP-SP20/SP20F
Fixing
組み立て
10
側面
PBINPOWERDCIN
HD-SDIINHD-SDIOUTTALLYPCINVBSINOFFON
HDMIIN
ミラー支持金具
ポール(4段)
ポールサポーター
ミラー
UniversalHead
(LCD)BodyBottomPlate
遮光カバー支持金具
マジックテープ(面ファスナー/ベルクロ)
4xM8x15
ポールサポーター
固定ネジ PoleBottomFixingScrew
ポール固定金具/ネジ
①Attachthepolesupportertothebottomplateofthe
mainbodyattherearofthemainbody.
SecurewithfourM8x15screws.
②Attachthepoletothepolesupporter.
Loosenthepolefixingbracket/screw,attachthepole,
tightenthepolebottomfixingscrew,andsecureit
withthepolefixingbracket/screw.
③Attachthemirror/mirrorsupportbrackettothe
universalhead.
Becarefulnottoloosenthescrewsoftheuniversal
headandmirrorsupportfittingssothatthemirror
doesnotfalldownunexpectedly.
④Attachtheshadingcover.
Fixthelowerpartofthebackoftheshadingcover
withVelcro.
1/4-3/8Screw
ConversionAdaptor
(2)
(2)
(3)
①本体後部の本体底板へポールサポーターを取り付けます。
M8x15ネジ4本で固定します。
②ポールサポーターへポールを取り付けます。
P固定金具/ネジを緩め、ポールを取り付け、
ポール底固定ネジを締め、ポール固定金具/ネジで固定します。
③ミラー/ミラー支持金具をユニバーサルヘッドへ取り付けます。
ミラーが不意に倒れないように、ユニバーサルヘッドおよび
ミラー支持金具各部のネジの緩みがないように注意します。
④遮光カバーを取り付けます。
遮光カバー背面下部をマジックテープで固定しす。
■Fixing/Setting ■組み立て/設置
(RoundorHexsocket)
(Each5pcssupplied)
(丸or六角穴)
(各5本(含予備)付属)
Side
PoleSupporter
PoleFixingBracket/Screws
Velcro(Hook-and-loopfastener)
ShadingCoverFixingBracket
PoleSupporter
FixingScrews ポール底固定ネジ
Pole(4-tier)
ユニバーサルヘッド
1/4-3/8ネジ
変換アダプター
MirrorSupportBracket
Mirror
(LCD)本体底板

11
Use
使用方法
SpeechPrompterHDP-SP20/SP20F
Fixing
組み立て
11
PBINPOWERDCIN
HD-SDIINHD-SDIOUTTALLYPCINVBSINOFFON
HDMIIN
ユニバーサルヘッド
ミラー支持金具
ポール(4段)
ポールサポーター
遮光カバー
ミラー
⑥
⑦
④
遮光カバー支持金具
⑤使用位置へ設置します。
⑥ポール各段のネジを緩め、ポールを伸ばして、ミラーの高さを
使用者(読み手/話し手)の目線の高さに合わせます。
⑦ミラー支持金具の角度調節/固定ネジを緩め、ミラーの角度
を原稿が読めるように合わせ、しっかり締めます。
⑤Placetotheuseposition.
⑥Loosenthescrewsoneachstageofthepole,extend
thepole,andadjusttheheightofthemirrortotheeye
leveloftheuser(reader/speaker).
⑦Loosentheangleadjustment/fixingscrewofthemirror
supportbracket,adjusttheangleofthemirrorsothat
themanuscriptcanberead,andtightenitfirmly.
UniversalHead
Pole(4-tier)
MirrorSupportBracket
Mirror
ポール固定金具/ネジ
PoleSupporter
PoleFixingBracket/Screws
遮光カバー支持金具
ShadingCoverFixingBracket
ShadingCover
ShadingCoverFixingBracket
遮光カバー
ShadingCover
Loosentheangleadjustment/fixingscrew
ofthemirrorsupportbracket,adjustthe
angleofthemirrorsothatthemanuscript
canberead,andtightenitfirmly.

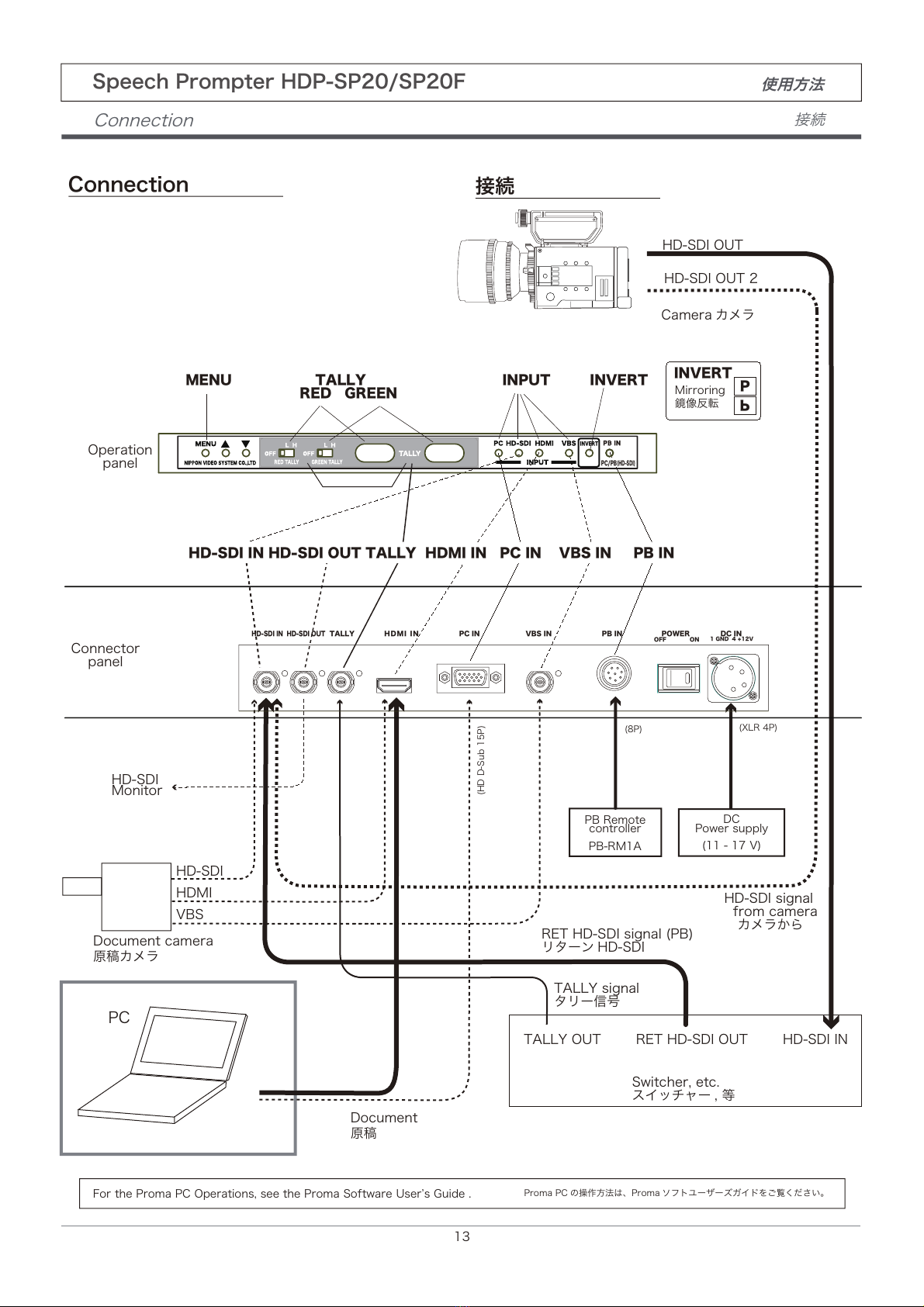

接続
Connection
使用方法
SpeechPrompterHDP-SP20/SP20F
■Connection/Use
1.(Connection)Connectthesignals.
PC:toHDMIIN(ortoPCIN)
Documentsvideosignal:
toHD-SDIIN,HDMIIN,VBSIN
Playback,CameraorReturnvideosignal:
toHD-SDIIN:forHD-SDI
TALLYsignal:toTALLY:forvoltagesignal
PBremotesignal:toPBIN
2.(InputSelection)
PresseachINPUTbutton,PC/HD-SDI/HDMI/
VBS,toselecttheinputsignal.
WhilethePBINPC/PBHD-SDI/PBINbuttonis
pressedorthePBremotesignalisinputtoPBIN
connectorfromthePBremotecontroller,the
HD-SDIINinputHD-SDIsignalisdisplayed.
SDI/NORMALSelctSwitchselectsainputsignal,
theHD-SDIINsignalortheotherinputconnector
inputsignalselectedbyaINPUTswitch.
SDI:HD-SDIINinputsignalisdisplayedalways.
NORMAL:Normally,aninputsignalselectedby
aINPUTswitchisdisplayedandthePBINswitch
operates.
3.(Mirroring)PresstheINVERTbuttontomirror.
4.(MENU)Adjusteachsetting,brightnes,etc.
PresstheMENUbuttontoopentheMENU.
Andpressthe▲/▼buttontoadjust/enterthe
settingvalue.
■接続/使用
1.( 接続 )使用する信号を接続します。
PC→HDMIIN( またはPCIN)
原稿映像信号→HD-SDIIN,HDMIIN,VBSIN
プレイバックまたはカメラ , リターン映像
→HD-SDIIN(HD-SDI 信号 )
タリー信号→TALLY
PB リモート信号→PBIN
2.( 入力選択 / 切替 )
INPUTPC/HD-SDI/HDMI/VBSボタン
各ボタンを押して選択します。
PBINPC/PBHD-SDIボタン /PBINボタン
ボタンを押している間またはPBIN コネクタに接続
された PB リモコンから信号が入力されているとき、
HD-SDIIN 入力の HD-SDI 信号が表示されます。
SDI/NORMAL切替スイッチ
HD-SDIIN入力の信号の常時表示または他の INPUT
スイッチで選択されているコネクタの入力信号の表示
を選択します。
SDI:常時 HD-SDIIN 入力の信号の表示します。
NORMAL:通常通り各 INPUT ボタン PBINボタン
が機能します。
3.( 鏡像切替 )INVERT ボタンで鏡像反転。
4.(MENU)画面の明るさ等を調節します。
MENU ボタンでメニューを表示します。
▲/▼ボタンで各項目を調節します。
MENUButton▲/▼(ENTER)Button
↓
Brightness(0-50(reset)-100)
↓
Contrast(0-50(reset)-100)
↓
Peaking(0-50(reset)-100)
↓
Sharpness(0-50(reset)-100)
↓
Saturation(0-50(reset)-100)
↓
Hue(0-50(reset)-100)
↓
Reset(Allresetto“50”)
↓
12
12

13
HD-SDIOUT
PC
Camera カメラ
Operation
panel
Connector
panel
DC
Powersupply
(11-17V)
PC/PB
(HD-SDI)
(HDD-Sub15P)
RETHD-SDIsignal(PB)
リターン HD-SDI
TALLYOUTRETHD-SDIOUTHD-SDIIN
Switcher,etc.
スイッチャー ,等
HD-SDIOUT2
HD-SDIsignal
fromcamera
カメラから
TALLYsignal
タリー信号
(XLR4P)
Documentcamera
原稿カメラ
HD-SDI
HDMI
VBS
HD-SDI
Monitor
PromaPC の操作方法は、Proma ソフトユーザーズガイドをご覧ください。
INVERT
P
P
13
HD-SDIINHD-SDIOUT
TALLYHDMIINPCINVBSINPBINPOWERDCIN
OFFON
1GND4+12V
PBRemote
controller
PB-RM1A
(8P)
接続
Connection
使用方法
Document
原稿
ForthePromaPCOperations,seethePromaSoftwareUserʼsGuide.
HD-SDIINHD-SDIOUTTALLYHDMIINPCINVBSINPBIN
Mirroring
鏡像反転
MENUTALLYINPUTINVERT
REDGREEN
SpeechPrompterHDP-SP20/SP20F
Connection 接続

1.Afterconnecting,turnontosupplythe
power,PCandtheothersandtheimage
isdisplayedonthescreen.
(NOTE)WhenusingaPCanditssoftware,
pleaseoperatethemaccordingtotheir
instructionmanuals.
SeethePromasoftusersʼguide.
Adjustthethemirrorheight,angleor
direction.

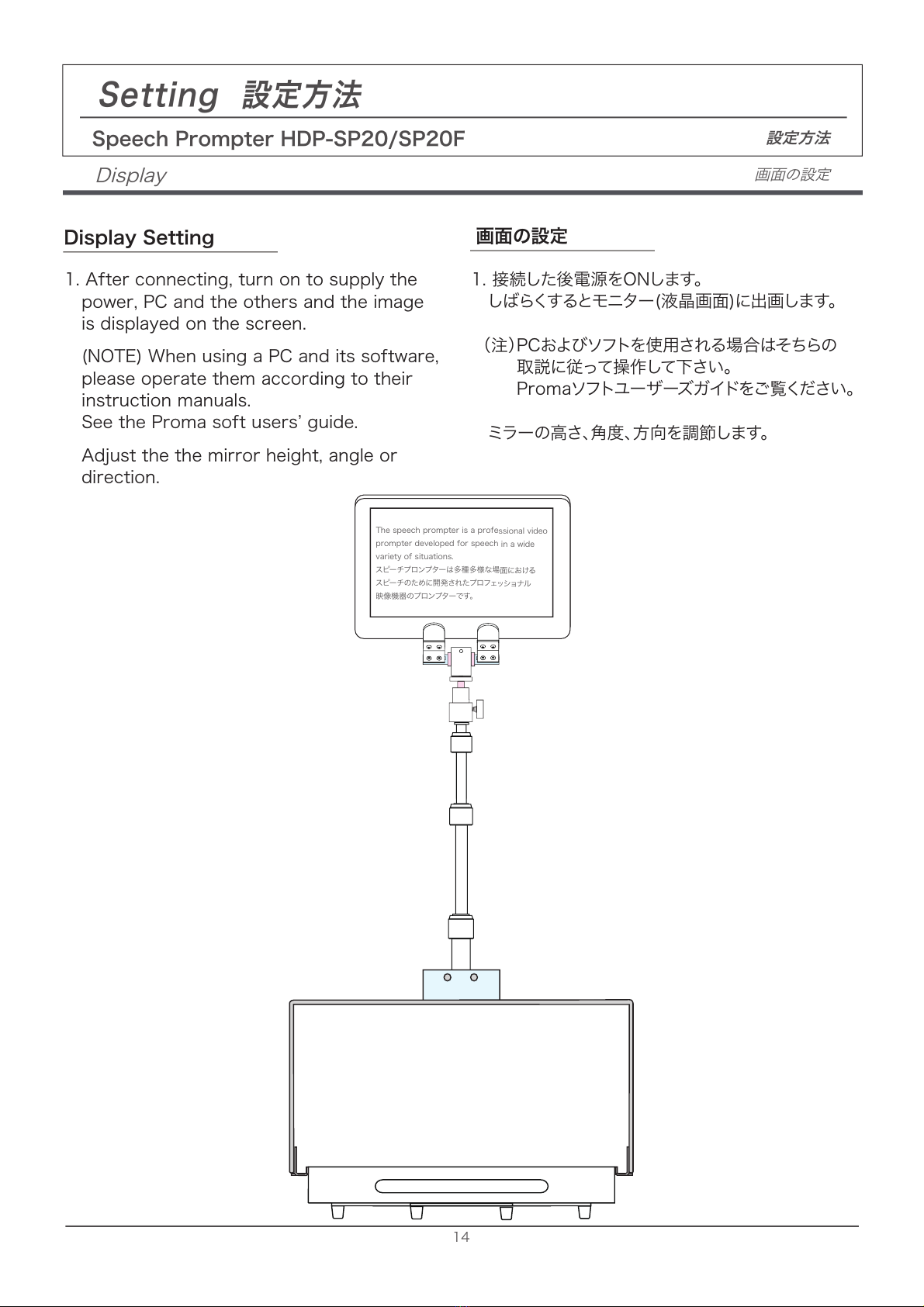

Display
設定方法
Setting設定方法
画面の設定
1.接続した後電源をONします。
しばらくするとモニター(液晶画面)に出画します。
(注)PCおよびソフトを使用される場合はそちらの
取説に従って操作して下さい。
Promaソフトユーザーズガイドをご覧ください。
ミラーの高さ、角度、方向を調節します。
14
SpeechPrompterHDP-SP20/SP20F
DisplaySetting 画面の設定
14
Thespeechprompterisaprofessionalvideo
prompterdevelopedforspeechinawide
varietyofsituations.
スピーチプロンプターは多種多様な場面における
スピーチのために開発されたプロフェッショナル
映像機器のプロンプターです。

SDI
NORMAL
PB
PC/PB(HD-SDI)
HD-SDIinput
Operation panel
Right side
connector panel
INPUTSelectSwitch
2.INPUTSelect:
PresstheINPUTselectswitchaccording
totheinputsignal.
HD-SDIoutput
PC
PBIN
fromRemoteSwitch
TALLYsignal
設定方法
2.INPUT入力選択:
INPUT選択スイッチを入力信号に合わせて
押します。
15
Display
画面の設定
入力選択スイッチ
HD-SDIINHD-SDIOUT
TALLYHDMIINPCIN
VBSIN
PBINPOWERDCIN
OFFON1GND4+12V
3.画面設定:
MENU▲/▼スイッチで、液晶画面の明るさ ,
コントラスト、ピーキング、Saturation、Hue
を設定します。
3.DisplayAdjustment:
PresstheMENU▲/▼switchtoadjustthe
followingsofthedisplay:
MENUbutton▲/▼button
↓
Brightness(0-50(reset)-100)
↓
Contrast(0-50(reset)-100)
↓
Peaking(0-50(reset)-100)
↓
Sharpness(0-50(reset)-100)
↓
Saturation(0-50(reset)-100)
↓
Hue(0-50(reset)-100)
↓
Reset(Pressingresetsallsettingsto“50”)
↓
SpeechPrompterHDP-SP20/SP20F
VBS
HDMI
PC
HD-SDIIN
HD-SDIOUT
TALLYHDMIINPCINVBSINPBINPOWERDCIN
HDD-sub15P
PCHD-SDIHDMIVBS
MENU▲▼Switches
15

TALLYの設定
1.TALLYの設定:
REDTALLY/GREENTALLYスイッチを
必要に応じて切り替えます。
2.TALLY信号を入力してTALLY表示が正しく
されることを確認します。
TALLYSetting
Operation panel
PC/PB
(HD-SDI)
1.TALLYSetting:
SettheREDTALLY/GREENTALLYswitch
toH,LorOFF.
TALLYIndicators
REDGREEN
TALLYsignal
TALLYSelectSwitches
REDTALLYGREENTALLY
OFF/L/HOFF/L/H
2.InputtheTALLYsignaltolightontheTALLY
indicatoroftheteleprompter.
InputsignalIndication
0VOFF
2V〜4VGREENTALLYlightson.
4V〜5VREDTALLYlightson.
16
設定方法
Right side connector panel
HD-SDIINHD-SDIOUT
TALLYHDMIPCIN
VBSIN
PBINPOWERDCIN
OFFON1GND4+12V
SpeachPrompterHDP-SP20/SP20F
入力信号表示
0V消灯
2V〜4V緑点灯
4V〜5V赤点灯
TALLYの設定
TALLYSetting
16

PromaSoftwareUserʼsGuide
Promaソフトユーザーズガイド
NIPPONVIDEOSYSTEMCO.,LTD

18
プローマPC/プローマソフトを起動します
プローマPCの電源ボタンを押すと、Promaソフトが起動します
画面表示の説明
7.行間 7.表示モード 8.オンエア
4.原稿ボックス
1.原稿セット新規作成
2.原稿セットの削除
3.原稿セットの一覧
5.速度
1.NEW(原稿セット新規作成):原稿セットを新しく作成します。
2.DELETE(原稿削除):現在表示している原稿セットを削除します。
3.(保存原稿セット一覧):保存されている原稿セット名のリストです。
4.1-9(原稿ボックス):原稿を格納します。9つの原稿ボックスに別れています。
5.速度:実行速度(スクロール速度)を15段階に設定できます。
6.行間:表示する文字の行間を13段階に設定出来ます。
7.表示モード:背景と文字色を設定出来ます。(2パターン)
8.ONAIR(オンエアー):実行画面を表示します。
9.PCフォルダ:PCのフォルダを表示し、原稿を出し入れします。
9.PCフォルダ

19

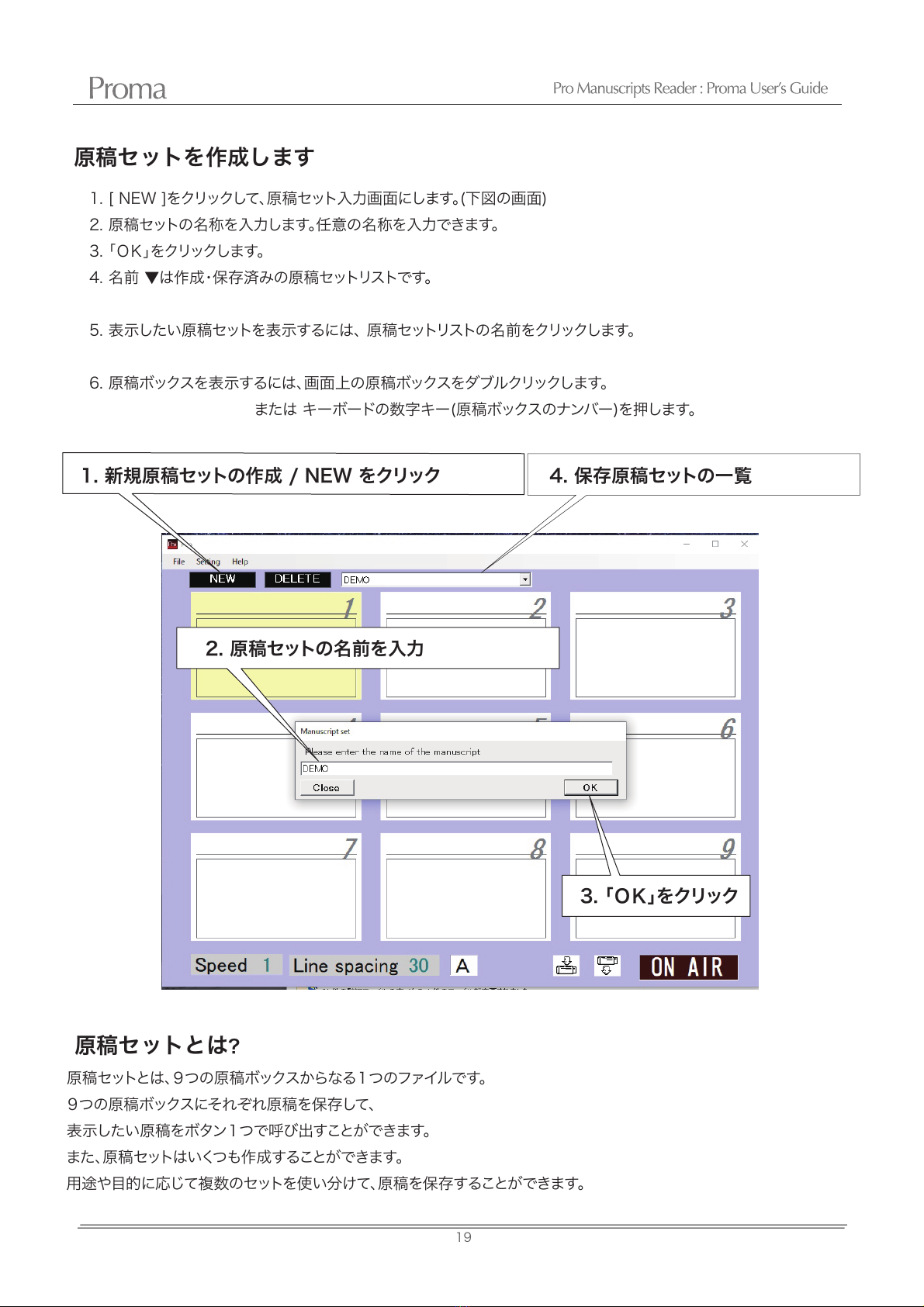

原稿セットを作成します
1.[NEW]をクリックして、原稿セット入力画面にします。(下図の画面)
2.原稿セットの名称を入力します。任意の名称を入力できます。
3.「OK」をクリックします。
4.名前▼は作成・保存済みの原稿セットリストです。
5.表示したい原稿セットを表示するには、原稿セットリストの名前をクリックします。
6.原稿ボックスを表示するには、画面上の原稿ボックスをダブルクリックします。
またはキーボードの数字キー(原稿ボックスのナンバー)を押します。
原稿セットとは?
原稿セットとは、9つの原稿ボックスからなる1つのファイルです。
9つの原稿ボックスにそれぞれ原稿を保存して、
表示したい原稿をボタン1つで呼び出すことができます。
また、原稿セットはいくつも作成することができます。
用途や目的に応じて複数のセットを使い分けて、原稿を保存することができます。
1.新規原稿セットの作成/NEWをクリック 4.保存原稿セットの一覧
3.「OK」をクリック
2.原稿セットの名前を入力

20
原稿ボックスに原稿を入力します
1.原稿セットには9つの原稿ボックスがあります。
画面1〜9の原稿ボックスをクリックして、タイトルと本文入力画面を表示します。
または、原稿ボックスナンバーの数字キーを押すと表示します。
2.PromaPCで表示/スクロールしたい原稿の本文およびタイトルを入力します。
3.入力が完了したら、画面右下の「OK」をクリックします。
3.「OK」をクリック
2.原稿(原稿ボックス)のタイトル
2.原稿(原稿ボックス)の本文(記事)
1.原稿ボックスを表示します
※この画面からONAIR画面へ;こちら「ONAIR」をクリック
他のパソコンで作成した内容を読むための方法
他のPCで作成した原稿(テキストデータ)を
USBメモリー等のメディアに保存し、
プローマPCへ移動します。
プローマPCへ読み込まれた原稿(テキストデータ)を
コピー&ペーストで原稿ボックスへコピーします。
タイマーのセット この原稿ボックスの画面でタイマーをセットします。
Timerをクリックしてタイマーを表示します。Noneのときは表示されません。
None(非表示)→CountUP(実行時間)→TimerScroll(残り時間)と切り替わります。
タイマー表示位置を選択できます。
左上→右上→左下→右下→中央→と切り替わります。
Timerをクリック
Timer表示位置
を選択します
This manual suits for next models
1
Table of contents
Languages:
Other protech Professional Video Accessories manuals
