PS TEN User manual

PUBLIC MODE
USER MANUAL
www.pslocks.com
ENGLISH - 2
DEUTSCH - 15
TEN

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
2
TEN Manual
Congratulations on your purchase of a PS lock. PS locks
are developed, designed and produced in Austria by
PS GmbH.
PS locks are easy to install, simple to program and useful
in many indoor applications.
Since 1986, PS GmbH has been recognized as a reliable
supplier and wholesaler of furniture components.
With a brand new owned building, the whole produc-
tion and development moved back to Austria in the
year 2012.
ABOUT PS GMBH

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
3
ENGLI SH
QUALITY
5-YEAR WARRANTY
PS products are built to the high-
est standard in Austria using
mainly European components
due to this quality and assur-
ance PS can offer a 5 Year
Warranty.
With this 5-year warranty, products will be repaired or
replaced free of charge.
The PS 5-year warranty covers the repair or replacement
of the product once returned to the manufacturer in
Austria. This excludes 3rd party damage and transporta-
tion costs.
PS strives to provide custom-
ers with high-quality products,
excellent customer service as
well as fast lead times.
We furthered that commit-
ment when PS GmbH be-
came ISO 9001 certified on
Sept. 15th, 2015.
With our ISO certified quality management, PS will con-
tinue to do our very best, every day, to ensure you are
confident in our services and get exactly what you
need.

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
4
TEN Manual
TEN COMBINATION LOCK
THE PACKAGE INCLUDES:
 The keypad
 The locking device
 Lock assembly with ejector/pusher mechanisms
 Battery with a life-span of around 5 years
The keypad is fastened directly to the lock under-
neath. The 7 cm long cable enables easy installation.
The built-in lithium battery has a life-span of around
5 years, depending on the frequency of openings. The
battery is checked during the opening process and
when the battery is running low the lock will remain
open, an alarm will go off and the lock cannot be
used again.
The electronic combination lock TEN is suitable for use
in many places such as:
 Fitness centers
 Clubs
 Department stores (safes)

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
5
ENGLI SH
Battery alert:
The keypad checks the battery power during the
opening process. In case of a low battery the lock will
stay open and the red LED lights for 60 seconds. After
a replacement the last code is still active.

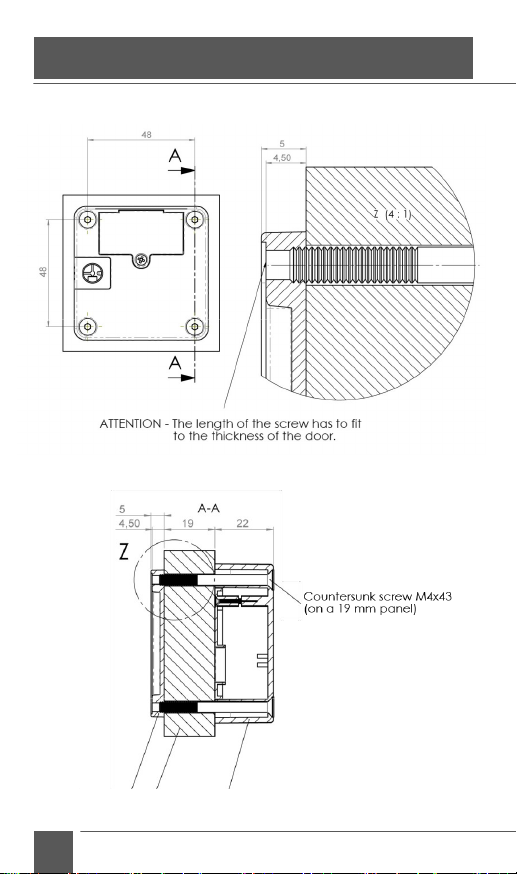

Screws:
The attached screws are designed for 19 mm wood
panels. For any other dimension, please calculate
the length of the screw with:
Thickness of the panel + 24 mm.
 TEN GENERAL INSTRUCTIONS
 TEN “PUBLIC” INSTRUCTIONS
How to lock:
Choose any open locker, close the door until the
locking device is inside the lock, insert your 4-digit
code and press ✔. The lock will close now.
Open a lock:
Enter the same code again and the lock will open.
Red LED lights:
In case of a red LED flash by setting the code, it is
supposed that one digit has been pressed twice.
After the red flash, the 4-digit code can be used
completely again.

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
6
TEN Manual
Master code:
(default 000000)
To open the lock and reset the used code please
press ✔for 3 seconds until the green LED flashes.
Enter now 000000 and the lock will open and is avail-
able for a new code.
Change the master codes:
(for example from 000000 to 123456):
The lock has to be unlocked and the locking device
has to be in the lock (door closed).
Press ✔✔ 000000 ✔✔ 123456 ✔✔ 123456
Two green LED signals will confirm the successful
change of the code.
Wrong trial:
After three failed trials the lock will go into a standby
mode for 60 seconds.
Emergency opening with master code:
If you forgot your 4-digit code and the lock is locked,
a caretaker, for example, can open a locker using
the master code. An emergency opening will cause
the previously entered code to be deleted.

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
7
ENGLI SH
APPLICATIONS

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
8
TEN Manual

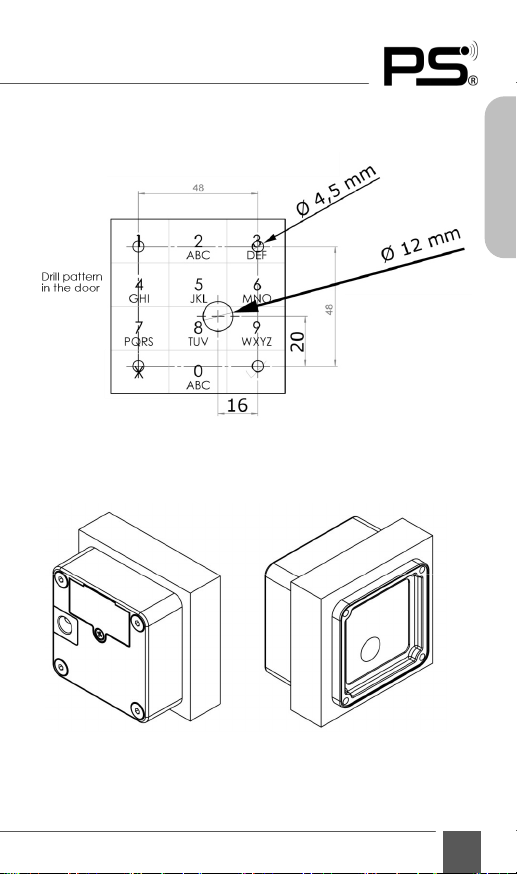

Keypad Door Lock

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
9
ENGLI SH

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
10
TEN Manual
 INSTALLATION WITH THE “LATCH74”
The locking part "latch74" unites the 3-dimensional ad-
justment with an elegant design.
 With a 90° mounting possibility, the "latch74" is
used for swing doors and drawers.
 The integrated ejector with a force of 5,4N opens
the door automatically as soon as the lock is un-
locked. Hinges with locking function can cancel
this function.
 Thanks to the elegant cover, the mechanism is
protected against dirt and can also be cleaned
easily.
 The assembly and the fine adjustment of the lock-
ing part are simple and can be done in a very
short time with standard screwdrivers.
 Carbon-reinforced material as well as high flexibil-
ity due to the adjustability in height, depth and to
the side mark the locking part.
 Ideally, the locking bolt is located exactly in the
middle after assembly.
 The integrated rated breaking point of 35 kg pro-
tects the furniture in case of forced opening.

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
11
ENGLI SH
The "latch74" locking part is available under the
following item numbers:
 “latch74“ with rated breaking point
 “latch74s“ without rated breaking point

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
12
TEN Manual
 INSTALLATION WITH THE “LATCH75”
Features:
 Small measurements and nice
design
 Easy to install
 Screw provided
 No predetermined breaking
point
 Tolerance +/- 1.0 mm
 12.5 mm diameter
 Combine the TEN and the
locking device only on request.
 3070 MINI LOCKING DEVICE FOR ELECTRONIC LOCKS
This latch is used at sliding doors as well as at the back
wall of a drawers. The latch has a predetermined
breaking point of 35 kg.
The flexible pin allows a tolerance +/- 2 mm.
The "latch75" locking part is
available under the following
item numbers:
 “latch75“ with rated
breaking point
 “latch75s“ without rated
breaking point

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
13
ENGLI SH
TROUBLESHOOTING
Forgot the code:
 Please use the master code. The lock will open
again and a new user can use his new code.
Constant red light and the lock is open:
 The low battery alert is active. Please change
the battery. The codes will not change when
you replace the battery.
The lock does not make any noise (public mode):
 Please be aware that in the public mode, the
door must be closed before the keypad works.
 If you enter the wrong code 3 times, the lock
will start with a delay of 60 seconds. Please try
again after this 60 seconds or use the master
code.

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
14
TEN Manual
SECURITY ADVICE
 FIXING THE LOCKS
Tighten with care and manually.
Please avoid using any strong
electrical power.
 DISPOSAL
All waste electrical and electronic
equipment must be collected
separately from general rubbish
to be reused or recycled.
 PLEASE TAKE CARE
Don't use any additional pusher, "push-to-open"
or "tip-on".
Range of temperature: 5-35°C.
 ATTENTION
The locks can not be opened
from the inside. Never install the
lock on an object where people
can be locked in.

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELECTRONIC LOCKS, MADE IN AUSTRIA
15
ENGLI SH
Herzliche Gratulation zu ihrem Kauf eines PS Schlosses.
PS Schlösser werden von der PS GmbH in Österreich
entwickelt, entworfen und produziert. PS Schlösser sind
einfach zu installieren, einfach zu programmieren und
nützlich für viele Anwendungen im Innenbereich.
Seit 1986 ist die PS GmbH als ein zuverlässiger Lieferant
und Großhändler für Möbelkomponenten bekannt. Mit
einem eigenen Produktions- und Entwicklungsgebäude
konnte die Produktion im Jahre 2012 erstmals komplett
in Österreich erfolgen.
ÜBER PS GMBH

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
16
TEN Anleitung
Mit dem neu eingeführten
Qualitätsmanagementsystem
gemäß dem internationalen
Standard ISO 9001 konnte ein
neuer Meilenstein in der Qua-
litätssicherung gesetzt wer-
den.
Verlassen Sie sich auf den
Service und die Qualität der
PS Produkte.
Mit der PS 5-Jahres-Garantie
werden zurückgesendete
Produkte kostenlos repariert
bzw. gegen ein funktionsfähi-
ges Produkt ausgetauscht.
Sie haben das sichere Gefühl,
dass keine Reparaturkosten
entstehen und dass Ihnen
unkompliziert geholfen wird.
QUALITÄT
5 JAHRE GARANTIE

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELEKTRONISCHE SCHLÖSSER, HERGESTELLT IN ÖSTERREICH
17
DEUTS C H
TEN ZAHLENSCHLOSS
DER LIEFERUMFANG BEINHALTET:
 Die Zahlentastatur
 Das Schloss zur Verriegelung
 Ein Schließteil mit Auswerfer / Aufdrücker
 Batterie mit einer Lebensdauer von
5 Jahren
Die Zahlentastatur wird direkt mit dem darunter be-
findlichen Schloss verschraubt. Das Kabel mit 7cm
Länge bietet hierfür genug Spielraum für die einfache
Installation.
Die Batterie hat eine Lebensdauer von ungefähr 5
Jahren, je nach Häufigkeit der Nutzung. Die Batterie
wird während dem Öffnen geprüft und im Falle einer
zu Ende gehenden Leistung bleibt das Schloss offen,
gibt einen Alarm ab und kann nicht wieder verwen-
det werden.
Das elektronische Zahlenschloss TEN ist für viele
Anwendungen in Räumen geeignet wie z.B:
 Fitnessclub
 Vereine
 Kaufhäuser als Wertfach

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
18
TEN Anleitung
Batterie-Warnung:
Die Batterie wird beim Öffnen überprüft. Bei schwa-
cher Batterie bleibt das Schloss offen und verriegelt
nicht mehr. Die rote LED blinkt für 60 Sekunden. Nach
dem Tausch der Batterie ist der alte Code immer noch
aktiv.
Schrauben:
Die mitgelieferten Schrauben haben eine Länge von
43 mm und passen für 19mm Türen. Falls Sie andere
Türstärken haben, berechnen Sie die Schraubenlänge:
Türstärke + 24 mm.
 TEN ALLGEMEINE HINWEISE
 TEN “PUBLIC” ANLEITUNG
Verriegeln:
Drücken Sie die Türe zu damit sich der Bolzen im
Schloss befindet. Drücken Sie nun eine 4-stellige Num-
mer und bestätigen Sie diese mit ✔. Das Schloss ver-
riegelt und die Nummer ist gespeichert.
Öffnen:
Drücken Sie erneut die vorher verwendete Nummer
und das Schloss öffnet automatisch.
Fehleingabe:
Falls Sie sich vertippt haben, drücken Sie mehrfach
kurz die ✔Taste bis die rote LED einmal aufleuchtet.
Danach können Sie den Versuch wiederholen. Bei
mehreren Fehleingaben erfolgt eine Verzögerung und
der nächste Versuch kann erst nach einer Minute wie-
derholt werden.

PS GmbH, Melisau 1255, 6863 Egg, Austria | www.pslocks.com
ELEKTRONISCHE SCHLÖSSER, HERGESTELLT IN ÖSTERREICH
19
DEUTS C H
Notöffnung mit Master-Code:
Bei der Auslieferung ist bereits ein Master-Code ein-
gestellt. Wurde der verwendete Code vergessen und
das Schloss ist geschlossen, kann mit diesem Master-
Code das Schloss geöffnet werden und der verwen-
dete Code wird gelöscht.
Öffnen mit Master-Code:
(000000 voreingestellt) Drücken Sie 3 Sekunden lang
die Taste ✔bis die grüne LED kurz aufleuchtet.
Geben Sie nun 000000 ein und drücken Sie ✔.
Ändern eines Master-Codes:
(Als Beispiel von 000000 auf 123456)
Das Ändern funktioniert nur, wenn das Schloss offen
ist und sich der Bolzen vom Gegenstück im Schloss
befindet (Türe zu gedrückt).
Drücken Sie: ✔✔ 000000 ✔✔ 123456 ✔✔ 123456
Als Bestätigung leuchtet die grüne LED kurz auf.
Notöffnung Public Version
Bei der Public Version kann der oben genannte
Master-Code angewendet werden.
Mit diesem Code kann z.B. der Hausmeister einen
Spind öffnen. Im Falle einer Öffnung, wird der zuvor
eingegebene Code ebenfalls gelöscht.

www.pslocks.com | PS GmbH, Melisau 1255, 6863 Egg, Austria
20
TEN Anleitung
