Pulsar AWO 515 User manual

INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
POLSKI/ENGLISH
Kod / code: AWO 515
Nazwa/ Name: 17/TRZ50/M-F/SATEL
Obudowa metalowa do: SSWiN, KD,….
Metal casing for: alarms, access control....
IM515
Wydanie: 3 z dnia 18.10.2017
Zastępuje wydanie: 2 z dnia 09.01.2017
PL
1. Przeznaczenie:
Obudowy AWO 515 zaprojektowane zostały jako elementy systemów SSWiN, KD, itp.
Przeznaczone są do montażu (w zależności od modelu):
płyty centrali alarmowej i opcjonalnie dodatkowych modułów
kontrolera systemu KD i modułów dodatkowych
nadajnika radiowego lub GSM, opcjonalnie modułu zasilacza buforowego
innych dedykowanych urządzeń
2. Montaż:
Obudowa (+ PCB) przeznaczona jest do montażu przez wykwalifikowanego instalatora, posiadającego
odpowiednie (wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji)
w instalacje 230V/AC oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Obudowa (+PCB) powinna być montowana w pomieszczeniach zamkniętych, o normalnej wilgotności powietrza
(RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
230V/AC jest odłączone.
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywac przy odłączonym
zasilaniu 230V/AC
1. Zamontować w obudowie PCB w odpowiednich otworach montażowych (z użyciem kołków dystansowych, wkrętów
montażowych itp.).
2. Zamontować obudowę w dedykowanym miejscu i doprowadzić przewody połączeniowe (~230V) i sygnałowe poprzez
przepusty kablowe.
Uwagi: obwód zasilania ~230V należy wykonać przewodem trójżyłowym
(z żółto-zielonym przewodem ochronnym PE).
3. Przewody zasilania ~230V podłączyć do zacisków 230V /AC L-N transformatora.
Przewód ochrony przeciwporażeniowej PE podłączyć do zacisku oznaczonego symbolem uziemienia.
Praca zasilacza bez poprawnie wykonanego i sprawnego technicznie obwodu ochrony
przeciwporażeniowej jest NIEDOPUSZCZALNA!
Grozi to uszkodzeniem urządzeń, porażeniem prądem elektrycznym.
4. Podłączyć wyjście transformatora do zacisków (~AC) PCB, używając dołączonych przewodów
Uwagi: podłączyć wymagane napięcie U1 lub U2 dla danego urządzenia.
5. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
6. Wykonać uruchomienie (załączenie zasilania ~230V, akumulatora), regulacje lub konfiguracje: zgodnie
z procedurą producenta systemu
7. Po instalacji i uruchomieniu systemu należy zamknąć obudowę

2
1. Destination: EN
The AWO 515 metal casings are designed as components (supplying) in intruders alarms, access control systems,
security systems etc. There are intended for installation:
control panel optional with supplementary modules
access control controllers with optional modules
radio or GSM transmitter with optional module PSU
other dedicated devices, components etc.
2. Installation:
The metal casing (+PCB) must be installed by a qualified installer, holding the relevant certificates, required and
necessary in the particular country for connecting (interfering with) the 230V AC systems and low-voltage installations.
Because the transformer is designed for the continuous operation and is not equipped with ON/OFF switch, the
power supply line should have the appropriate overload protection. The user should be informed how to disconnect the
unit from the mains (the most often by separate and mark the adequate fuse in the fuse box). The power supply
installation should be conform to the applicable standards and law.
The casing (+PCB) should be installed indoors, where the air humidity is normal (RH=90% max. without
condensation) and temperature in the range of -10°C to +40°C.
Caution! Prior to entering for installation it is necessary to make sure if the voltage
in the 230V/AC circuit is disconnected.
All service works inside the housing must be carried out with 230V/AC supply voltage
disconnected.
1. Mount the PCB (control panel, etc) with dedicated holes (use distance pins, bracket screw).
2. Install metal casing in dedicated place and bring in the connecting (~230V) and signal conductors through cables
bushings.
Remarks: supply circuit ~230V should be carried out with three-core cable
(with yellow-green protective PE conductor).
3. Supply conductors ~230V should be connected to 230V / AC L-N terminals of the transformers.
Protective conductor should be connected to the terminal marked with grounding symbol.
Caution! Operating the power supply without properly made and technically
operational electric shock protection circuit is IMPERMISSIBLE!
This creates hazard of equipment damage and risk of electric shock.
4. Connect the output of transformer to the terminals (~AC) on the PCB, using installed cables
Remarks: connect required voltage U1 or U2 (secondary voltage) for the correct device.
5. If necessary, make other connections required for the correct type of system / device.
Remarks: consistent with requirements and recommendation of the producer.
6. Start the system (switch on ~230V, battery), adjust or configure: according to procedure of the
producer’s system.
7. After installing and checking the proper operation of the system, close the casing.

3
3. Parametry techniczne / Technical data: PL/EN
PARAMETRY
TECHNICZNE
TECHNICAL
DATA
Napięcie zasilania
Power supply voltage
230V/AC, 50Hz
(-/+15%)
Transformator
Transformer
TRZ 50/16/18/20
Norma transformatora
Transformer norm
EN 61558-2-6
Miejsce dla akumulatora
Space for battery
17Ah/12V
Zabezpieczenie antysabotażowe
Tamper protection
1x –otwarcie obudowy
1x –opening casing
Obciążalność wyjścia TAMPER- max
Output current TAMPER - max
500mA@50V DC
Obudowa: IP
Casing: IP
IP 20
Temperatura pracy
Operating temperature
-10ºC÷40ºC
Wilgotność względna RH – max.
Relative humidity RH –max.
90 [%]
Wymiary zewnętrzne obudowy
Wymiary zewnętrzne kołnierza
Głębokość robocza
External dimensions of the enclosure
External dimensions of the flange
Working depth

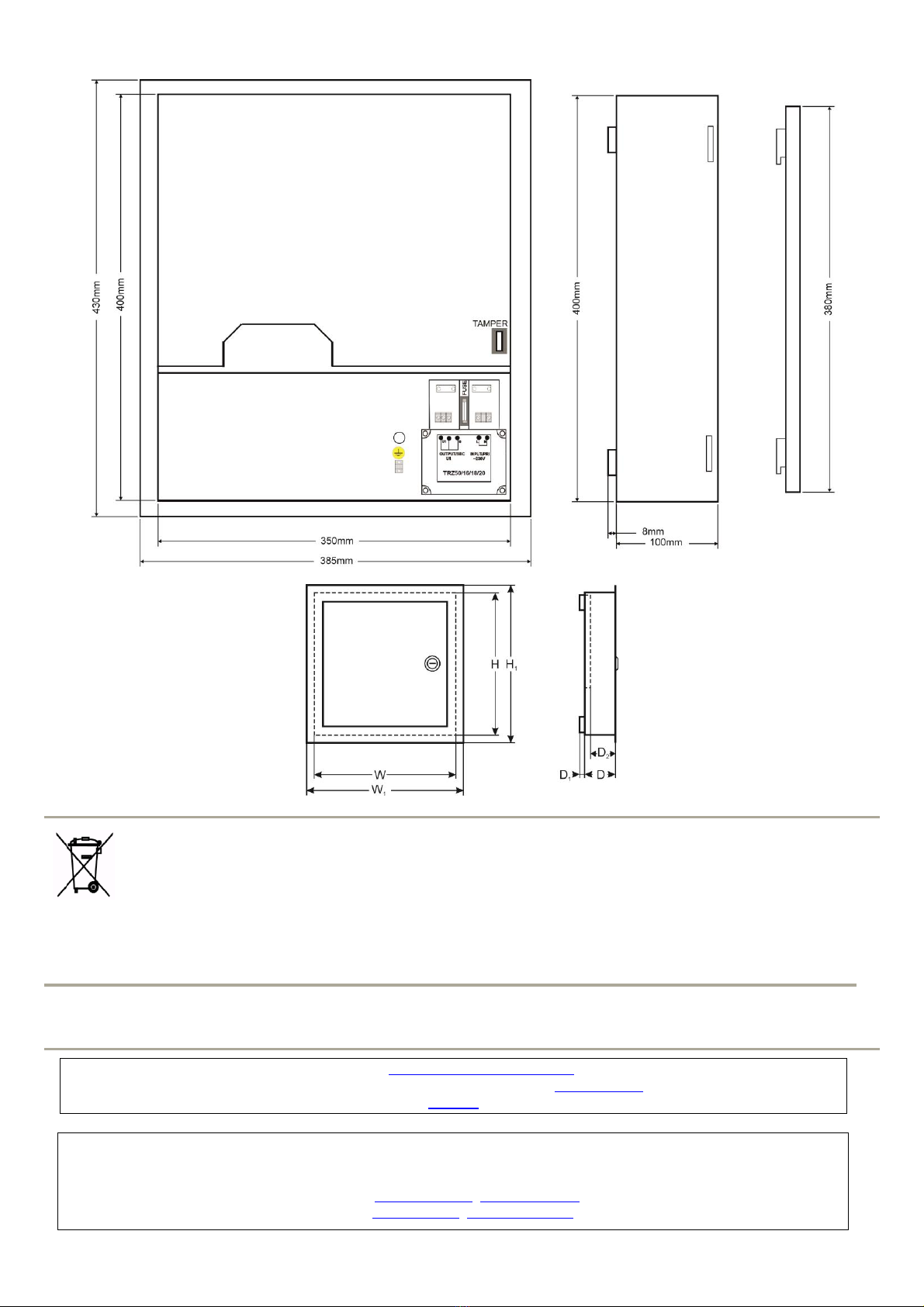

W=350, H=400, D+D1=100+8
[-/+2] [mm]
W1=385, H1=430 [+/- 2mm]
D2=80 [+/-2 mm]
Wykonanie
Material description
Blacha DC01, grubość: 0,7mm
Zabezpieczenie antykorozyjne
Kolor: RAL 9003/
Sheet steel DC01, Thickness: 0,7mm,
Protection anticorrosion,
Color: RAL9003
Zastosowanie
Destination
Do wewnątrz/Indoor
Waga netto
Net Weight
~5.75 [kg]
Waga brutto
Gross Weight
~6.20 [kg]
Gwarancja
Warranty
2 lata od daty produkcji
2 year from the production date
Parametry techniczne transformatora: TRZ 50/16/18/20
Technical data of transformer: TRZ 50/16/18/20
NAZWA
NAME
C
S
U
I
U1 lub U2 lub U3
or or
I1 lub I2 lub I3
or or
F
t
TRZ 50/16/18/20
PC/ABS
UL94 V-0
IP43
50VA
230V/AC
0,25A
16V lub 18V lub 20V
or or
3,0A lub 2,8A lub 2,5A
or or
T 500mA/250V
130oC
C- Obudowa transformatora / Transformer casing
S- Moc / Power rating
U- Napięcie zasilania / Supply voltage
I - Prąd pobierany przy nominalnym obciążeniu z sieci ~230V / Current draw at nominal load, from network ~230V
U1 lub/or U2 lub/or U3 - Napięcia wtórne / Secondary voltage
I1 lub/or I2 lub/or I3 - Nominalny prąd wyjściowy / Nominal output current
F–Bezpiecznik F w obwodzie pierwotnym transformatora / Fuse F in the primary windings of the transformer
t- Bezpiecznik termiczny 130oC niepowracalny / non ressetable fuse 130oC
4. Centrale które można zamontować w tej obudowie / panels which can be mounted in the casing.
Blacha/Mounting plate 510B 17/40/200
DSC: 1) PC1616, 1832, 1864, 4020+ 3x 5108 (4108, 5208, 5100, 4116)
Moduły/modules: 1) PC5204, 5400, 5200, 5580, 4216, 4204+ 3x 5108 (4108, 5208, 5100, 4116)
PARADOX: E55, 65, 728ULT, SP4000, 5500, 6000, 7000, EVO48, 192 + ZX8 (ZX4, APR3- ADM2, APR3- HUB2, PGM4)
RISCO: 1) PRO24, 116, 128, 140+ RP296EPS
SATEL: 1) CA4V1, 5,6,10, VERSA 5,10,15, INTEGRA 24, 32+ 2xCA64E (CA10E, SM, MST1)
2) INTEGRA 64/128 + CA64E (CA10E, SM, MST1)
Moduły/modules: CA64 (PP, EPS, ADR, O-R, O-ROC, O-OC, OPS-OC, OPS-R, OPS-ROC, VGM16, SR, PTSA)+ 2x CA64E
(CA10E, SM, MST1)
PYRONIX: 1) MATRIX 424, 6,816, 832, 832+
TEXECOM: PREMIER 412, 816, 832, 48, 88, 168, 640
TELMOR: 1) TCA824+ TEX800
ROGER: 1) PR402, CPR 32-SE
EBS: 1) PX202A
PULSAR: 1) MS1012, MSR1012, MSRK1012
2) MS2012, MSR2012, MSRK2012

4
PL/EN
