QEP 60084A User manual

4 in. Portable Tile Saw
OWNER’S MANUAL
Scie à carreaux portative de 102 mm
MANUEL D’UTILISATION
Sierra portátil de 102 mm
para cortar losetas
MANUAL DE OPERACIÓN
No. 60084A
Read and follow all safety and operating
instructions before using this saw.
Lire et suivre toutes les directives de sécurité
et d’opération avant d’utiliser cette scie.
Lea y siga todas las instrucciones de funciona iento
y seguridad antes de usar esta sierra.

-2-
TABLE DES MATIÈRES
Instructions de sécurité pour
les scies à carreaux...................................11
Exigences électriques ...............................12
Avertissement..............................................13
Proposition 65 de la Californie.................13
Directives de sécurité................................14
Caractéristiques de la scie
àcarreauxarranca ......................................14
Assemblage et installation .......................15
Spécifications – électrique
et du moteur .................................................16
Dépannages..................................................16
Liste de pièces.............................................17
Vue éclatée...................................................18
CONTENIDO
Instrucciones de seguridad
de la sierra para losetas ...........................19
Requerimientos eléctricos........................20
Advertencia..................................................21
Proposición 65 de California ....................22
Pautas de seguridad...................................22
Características de la
sierra para losetas......................................23
Montaje e instalación................................23
Especificaciones eléctricas
ydel motor....................................................25
Localización de averías.............................25
Lista de partes .............................................26
Despiezado...................................................27
TABLE OF CONTENTS
Safety Instructions for Tile Saw.................3
Electrical Requirements ..............................4
Warning...........................................................5
California Proposition 65.............................5
Safety Guidelines..........................................5
Features of the Tile Saw..............................6
Assembly and Set Up....................................6
Electrical and Motor Specifications.........8
Troubleshooting.............................................8
Parts List .........................................................9
Exploded View.............................................10
4in. Portable Tile Saw
Scie à carreaux portative de 102 mm
Sierra portátil de 102 mm para cortar losetas
No. 60084A
WARNING AVERTISSEMENT ADVERTENCIA
For your own safety, read
instruction manual before
operating saw.
1. Always wear safety goggles
when cutting.
2. Use splash hood for every
operation for which it can
be used.
3. Disconnect saw before
cleaning or changing blade.
4. Do not use any cutting blade
with openings and grooves.
Use only continuous rim blades.
5. Replace damaged blade
before operating.
6. Do not expose to rain or use
in damp locations.
Pour assurer votre securite, lisez le moide
d'emploi avant d'utiliser le coupeur.
1. Toujours porter des lunettes protectrices
pendant la coupe.
2. Utiliser le pare-éclaboussure pour chaque
opération dont il peutêtre utiliser.
3. Débrancher l'outil avant de la nettoyer ou
de changer les roues.
4. Ne pas utiliser des roues à couper avec
des trous ou creux.Utiliser seulement des
roues à couper lisses.
5. Remplacer les roues à couper endomma-
gés avant de faire fonctionner l'outil.
6. Ne pas exposer à la pluie ou utiliser dans
des endroits humides
Lee esta instuccion manual antes
de usa la sierra para tu bien.
1. Siempre utilice gafas de protección
al cortar.
2. Utilice una capota de protección
para cada operación en la cual la
puede utilizar.
3. Desconectar la sierra antes de limpiarla
o antes de cambiar el disco de corte.
4. No utilice ningún disco de corte que
tenga aperturas o ranuras. Solamente
utilice discos de corte lisos.
5. Reemplace el disco de corte cuando
esté dañado.
6. No la exponga a la lluvia o no la
utilice en áreas húmedas.
LIMITED WARRANTY
Refer to warranty card.
GARANTIE LIMITÉE
Faire référence à la carte de guarantie.
GARANTIA LIMITADA
Referirse a la tarjeta de guarantia.

-3-
SAFETY INSTRUCTIONS FOR TILE SAW
READ THIS OWNER’S MANUAL COMPLETELY AND MAKE
SURE YOU UNDERSTAND ALL OF IT’S SAFETY GUIDELINES.
1. KEEP GUARDS IN PLACE and in working order.
2. REMOVE ADJUSTING KEYS AND WRENCHES. Form habit of checking to see that keys and adjusting
wrenches are removed from tool before turning it on.
3. KEEP WORK AREA CLEAN. Cluttered areas and benches invite accidents.
4. DON’T USE IN A DANGEROUS ENVIRONMENT.Don’t use power tools in damp or wet locations or expose
them to rain. Keep work area well lighted.
5. KEEP CHILDREN AWAY.All visitors should remain at a safe distance from work area.
6. MAKE WORKSHOP CHILD-PROOF with padlocks, master switches or by removing starter keys.
7. USE RIGHT TOOL. Don’t force tool or attachment to do a job for which it was not designed.
8. DON’T FORCE TOOL. It has been designed to operate at maximum safety and performance levels.
9. WEAR PROPER APPAREL. Do not wear loose clothing, neckties, rings, bracelets or other jewelrywhich may
get caught in moving parts. Non-slip foot wear is recommended. Wear protective hair covering if you have
long hair.
10. ALWAYS USE SAFETY GLASSES. Also use face or dust mask for commercial cutting operations. Everyday
eyeglasses only have impact-resistant lenses, they areNOT safety glasses.
11. SECURE WORK. Use clamps or a vise instead of your hand to hold work when practical. This safety
precaution allows for proper tool operation using both hands.
12. DON’T OVERREACH.Keep proper footing and balance at all times.
13. MAINTAIN TOOLS WITH CARE. Keep tools clean and in good working condition for maximum safety
performance. Follow instructions for lubricating and changing accessories.
14. DISCONNECT TOOLS BEFORE SERVICING –when changing
accessories, such as blades, bits, cutters, etc.
15. REDUCE THE RISK OF UNINTENTIONAL STARTING.Make sureswitch is in OFF position beforeplugging in.
16. USE RECOMMENDED ACCESSORIES. Consult the owner’s manual for recommended accessories. The use of
improper accessories may increase risk of injury.
17. NEVER STAND ONTOOL. Serious injury could occur if the tile saw is tipped or if the cutting tool is
unintentionally contacted.
18. CHECK DAMAGED PARTS. Beforefurther use of the tool, damaged part(s), (i.e. guard) should be carefully
checked to determine that it will operate properly and perform its intended function. Check for alignment of
moving parts, binding of moving parts, breakage of parts, mounting and any other conditions that may
affect the saw’soperation. A guardor other partthat is damaged should be properly repaired
or replaced.
19. DIRECTION OF FEED. Feed work into the blade against
the direction of rotation of the blade only.
20. NEVER LEAVE TOOL RUNNING UNATTENDED.
TURN POWER OFF.Don’tleave tool until it comes
to a complete stop.

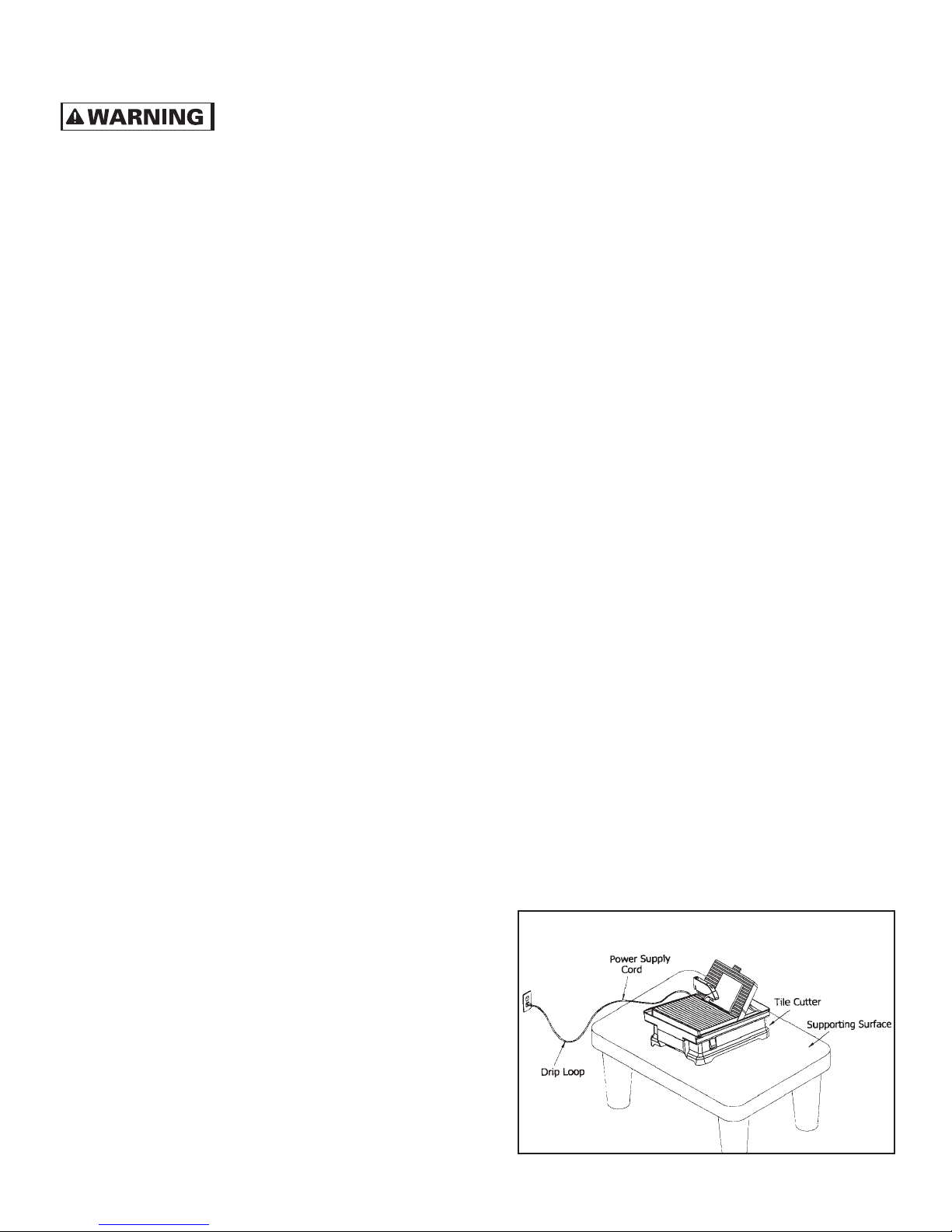

21. POSITIONING OF TILE SAW(See Illustration 1)
A.To avoid the possibility of the appliance plug or
receptacle getting wet position the tile saw to one
side of a wall-mounted receptacle to prevent water
from dripping onto the receptacle or plug. The user
should arrange a “drip loop” in the cordconnecting
the saw to a receptacle. The “drip loop” is that part
ILLUSTRATION 1

of the cord below the level of the receptacle, or connector if an extension cord is used, to prevent water
traveling along the cord and coming in contact with the receptacle.
B. If the plug or receptacle does get wet, DO NOT unplug the cord. Disconnect the fuse or circuit breaker that
supplies power to the tool. Then, unplug and examine for presence of water in the receptacle.
ELECTRICAL REQUIREMENTS
•CONNECTING TOOL TO POWER SOURCE OUTLET. This tile saw must be connected to a grounded power
source while in use to protect the operator from electrical shock.
• In the event of a malfunction or breakdown, grounding provides a path of least resistance for electrical current
to reduce the risk of electrical shock. The tile saw is equipped with an electrical cord with a grounding
conductor and a grounding plug. Insert the 3-prong electrical plug into a 3-pole receptacle that is properly
installed and grounded in accordance with all local codes and ordinances.
• Do not modify the plug provided if it will not fit the outlet. Have the proper outlet installed by a
qualified electrician.
• Improper connection of the equipment-grounding conductor can result in a risk of electric shock. The
conductor with insulation that is green on the outside (with or without yellow stripes) is the equipment-
grounding conductor. If repair or replacement of the electrical cord or plug is necessary, do not connect the
equipment-grounding conductor to a live terminal.
• Check with a qualified electrician or service personnel if the grounding instructions are not completely
understood, or if in doubt as to whether the tool is properly grounded.
• Use only 3-wire extension cords that have 3-prong grounding plugs and 3-pole receptacles that accept the tile
saw’s plug.
• Repair or replace damaged or worn cord immediately.
• To avoid the possibility of the appliance plug or receptacle getting wet, position tile saw to one side of a wall-
mounted receptacle to prevent water from dripping onto the receptacle or plug. The user should arrange a
“drip loop” in the cord connecting the saw in a receptacle. The “drip loop” is that part of the cord below the
level of the receptacle, or the connector if an extension cordis used, to prevent water travelling along the cord
and coming in contact with the receptacle.
• If the plug or receptacle does get wet, do not unplug the cord. Disconnect the fuse or circuit breaker that
supplies power to the tool. Then, unplug and examine for presence of water in the receptacle.
• Only UL-listed extension cords should be used with this product.
• Improper use of extension cords may cause inefficient operation of your tool, which can result in overheating.
Be sure your extension cord is rated to allow sufficient current flow to the motor. For the proper gauge for this

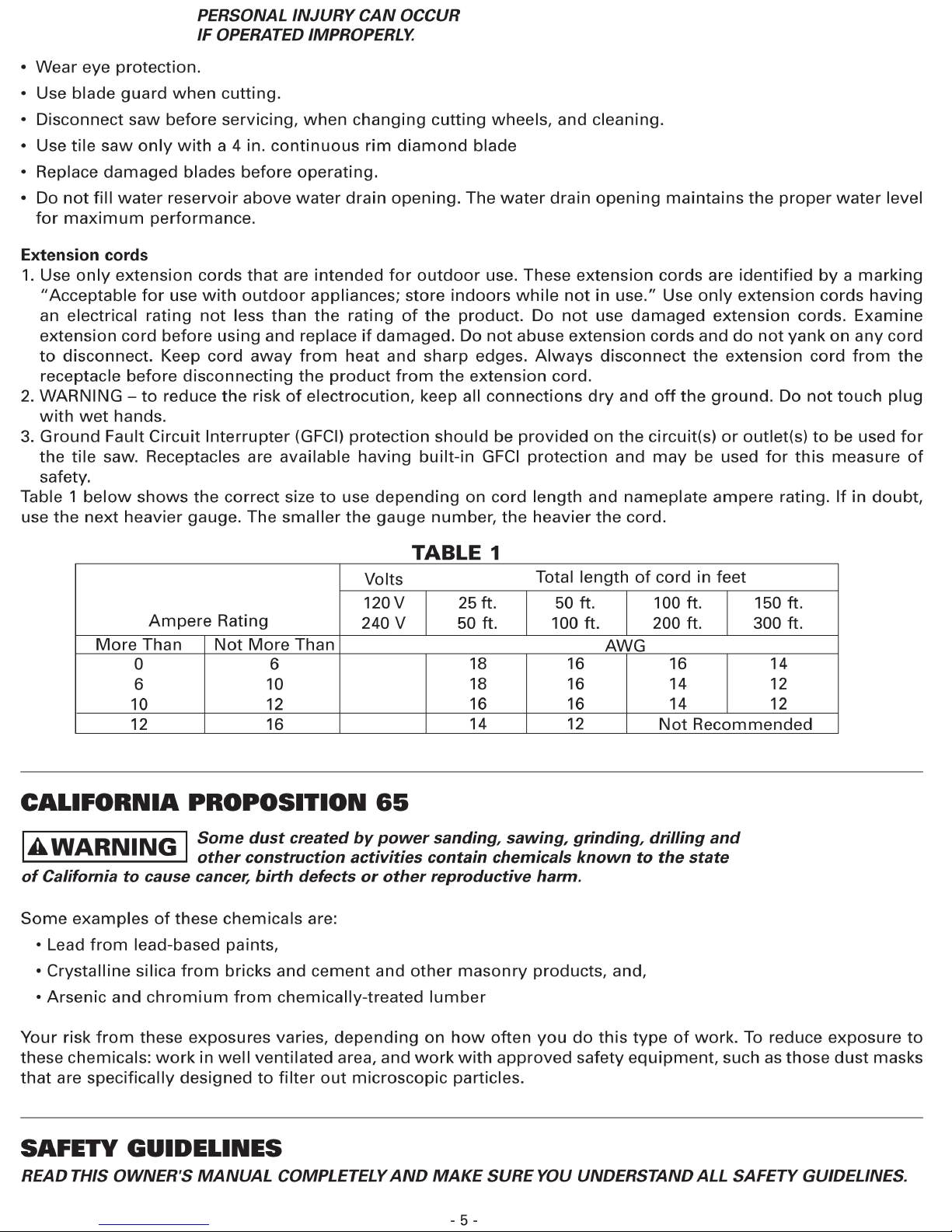

tile saw, please refer to Table 1.
• Do not let your fingers touch the terminals of plug when installing or removing the plug to or from the outlet.
•This tile saw must be properly grounded. The
risk of electric shock and bodily injury are
greatly increased if it is not, particularly when
used in damp locations or in proximity
to plumbing.
NOTE: This tool is intended for use on a circuit
that has an outlet that looks like the one shown in
Illustration 2. The tool has a grounding plug that
looks like the plug in 2(A). A temporary adapter,
which looks like the adapter illustrated in 2(B) and
2(C), may be used to connect this plug to a 2-pole
receptacle as shown in 2(B) if a properly grounded
outlet can be installed by a qualified electrician.
The green-colored rigid prongs extending from
the adapter must be connected to a permanent
ground such as a properly grounded outlet box.
(C) GROUNDING ADAPTER
(A) GROUNDING PIN
(B) GROUNDED OUTLET BOX
METAL
SCREW
(Not Permitted In Canada)
ILLUSTRATION 2
-4-

•Disconnect the unit from the power source before installing or changing blades and before cleaning or servicing
the tile saw.
•Be careful. Serious injuries could occur if the tool is tipped, falls or if the blade is unintentionally contacted.
• Do not directly wash the bottom of the motor.
• Do not force the material being cut. Always let the blade cut at its own speed.
• Do not force a tool to do a job it isn't designed to do.
• Make sure you are using the correct blade for the job you are doing.
• This tile saw is equipped with a three-prong electrical plug. Do not alter the plug or use a two-prong receptacle.
• Keep your work space clear and free of all debris.
• Keep the tile saw clean and maintained to achieve the safest and highest performance for each job.
FEATURES OF THE TILE SAW
• Direct drive motor.
• Wet cutting.
• Water reservoir completely separated from all electrical components.
• 4 in. continuous rim diamond blade included for cutting tile and other materials.*
• Adjusting table for precision angle cuts (15°, 30°, 45°)
• Depth of cut with a 4 in. blade is 3/4 in. (19 mm).
*This saw comes with a diamond blade that is ideal for cutting ceramic tile. If your project requires the cutting
of other substrates, including porcelain, it is recommended that you use the specific type of blade for the
material being cut.
ASSEMBLY AND SETUP
FOLLOW ALL OF THE ASSEMBLY AND INSTALLATION
INSTRUCTIONS COMPLETELY BEFORE CONNECTING
THE TILE SAWTOAPOWER SOURCE OR TURNING THE MOTOR ON.
The contents of the box are as follows:
•4in. Diamond Blade
•Blade guard
•Rip Guide
•45° Angle Cutting Guide
•Owner's manual
NOTE: The right (narrow) table top can be removed by
bending the pivot tab at the front, or back. Lift table up to
remove (See Diagram 2)

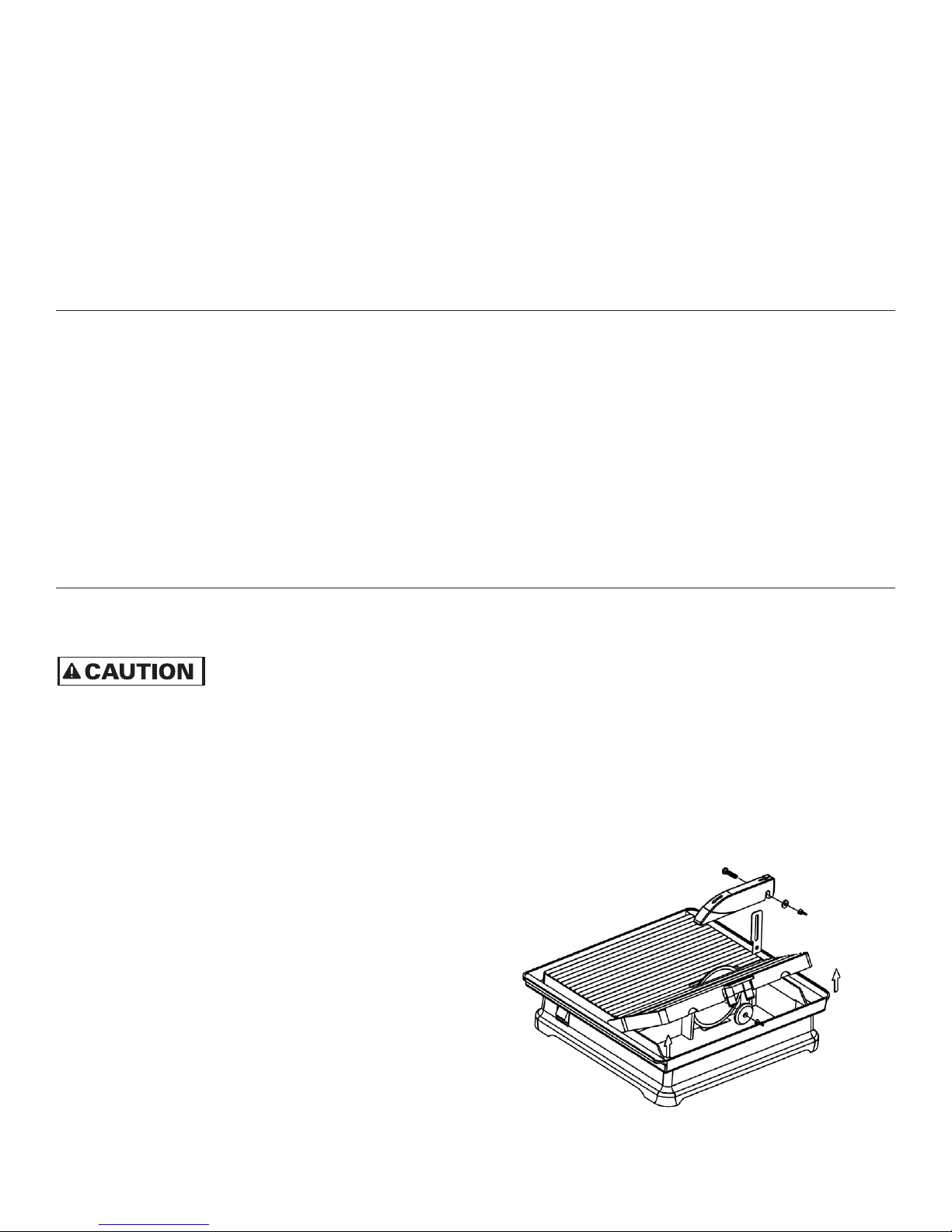

•Place the blade onto the shaft, pushing it up against the
inner washer.Make surethe directional arrows on the
blade are facing towards you. Place the outer washer
and blade shaft nut, then tighten the blade shaft nut.
Make surethe wing nut is firmly tightened. Do not over-
tighten! Install the blade guard by inserting the steel arm in
the slot behind the blade opening, as shown in Diagram 1.
-6-
DIAGRAM 1

-7-

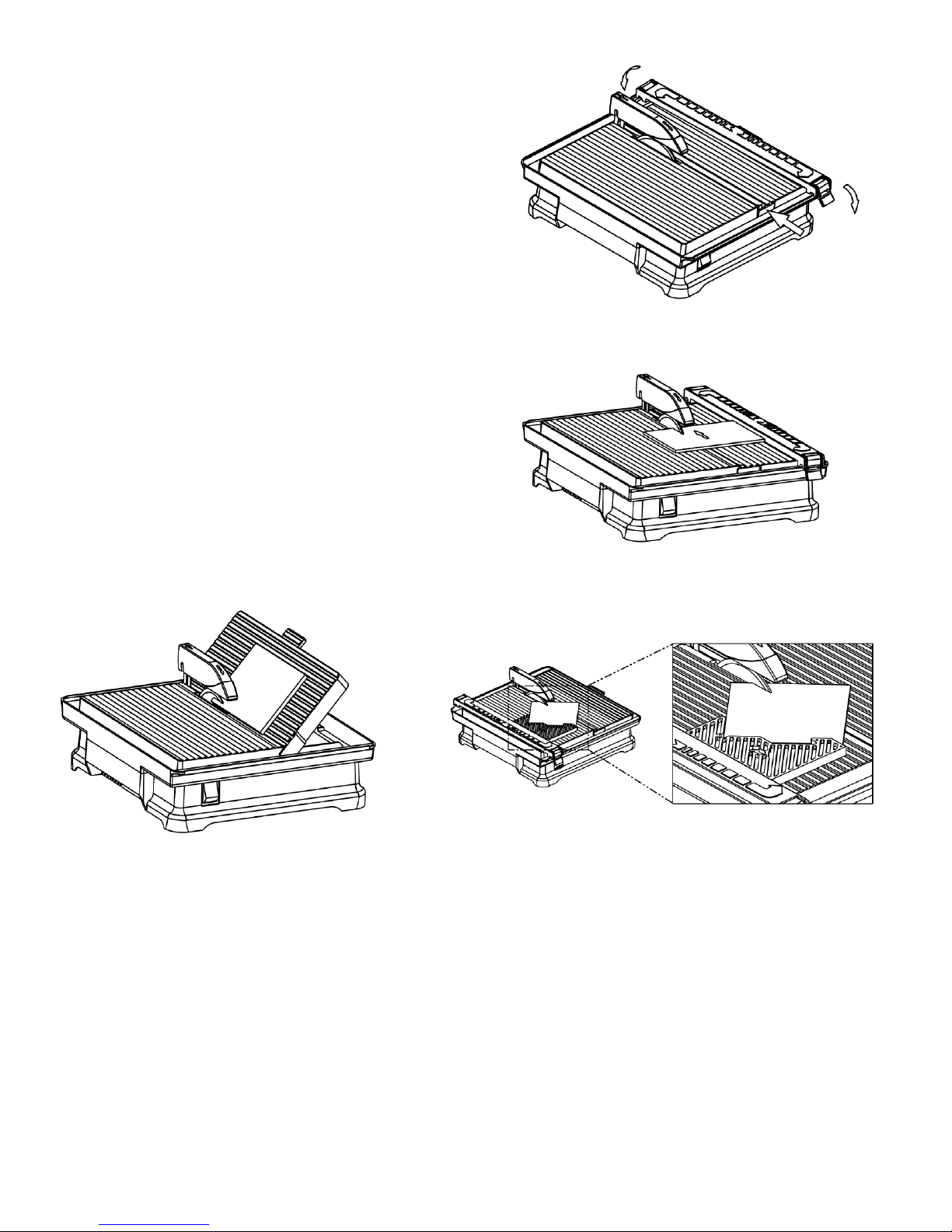

• Place the Rip Guide on the top of the cutting table and fold
down levers on each side until they snap into place. The
guide is marked in both inches and centimeters for accurate
cutting. Rip guide can be used on either side of the
cutting blade. (See Diagram 2)
• For straight cutting, after the rip guide is positioned for
the desired cut, place the material flush against the rip
guide then push the material towards the blade. (See
Diagram 3)
• For miter cutting, raise the tip-up cutting table to the desired
angle and position the miter support in one of the slots
behind the table. You can choose 15°, 30°, 45°. Place the
material onto the cutting table and you are ready to cut.
(See Diagram 4)
• For 45° angle cutting, put the tile and 45° angle cutting
guide together. Then push towards the blade to cut the
tile. (See Diagram 5)
Note: Be sure to keep the reservoir filled with water to the
recommended level.
DIAGRAM 2
DIAGRAM 3
DIAGRAM 4
Pivot
Ta b
DIAGRAM 5
For longer tool life and best performance:
• Always clean the tile saw after each use.
•Wipe off all exterior surfaces and keep the cutting table clean and free of all debris.
• Always let the blade cut at its own speed. Do not force the material being cut.
• Always check the blade for cracks or signs of damage.
• Always clean the reservoir thoroughly after use.
• Always store the electrical cord underneath the saw after use.
•Always keep water level at the recommended level. Do not overfill or allow the saw to run dry.
Add water if necessary.
• Never attempt to service the internal parts of the motor by yourself as this will void our guarantee.

-8-
Connect tile saw as close as possible to power source.
TO AVOID PERMANENT MOTOR DAMAGE YOU MUST USETHE CORRECT
EXTENSION CORD. NEVER USE MORE THAN ONE EXTENSION CORD AT ATIME.
TROUBLESHOOTING
Overheating of saw:
A. Turn saw off and let it rest until motor is cool to the touch.
B. Check and clean the ventilation slots, removing blockage and dirt.
The saw does not start:
A. Check that power cordis properly plugged in.
B. No power from outlet.
C. Switch is damaged.
120 VOLT MOTOR SPECIFICATIONS
Volts 120 V
Cycle 60 CYCLE
RPM n03600 RPM
Amps/Watts 1.5 Amps
ELECTRICAL AND MOTOR SPECIFICATIONS

-9-
60084A PARTS LIST
PARTS# PARTS NAME QTY.
1 60084A-1 Rip guide 1
2 60084A-2 Wing nut 1
3 60084A-3 Washer 1
4 60084A-4 Blade guard 1
5 60084A-5 Screw for wing nut (Guard) 1
6 60084A-6 Guard support 1
7 60084A-7 Wing nut 1
8 60084A-8 Outer washer 1
96-4003CR Blade 1
10 60084A-10 Inner washer 1
11 60084A-11 Miter support 1
12 60084A-12 Right cutting table 1
13 60084A-13 Screw for cutting table 7
14 60084A-14 Leftcutting table 1
15 60084A-15 Capacitor 1
16 60084A-16 Motor 1
17 60084A-17 Frame 1
18 60084A-18 Switch 1
19 60084A-19 Screw for motor 2
20 60084A-20 Rubber stand 4
21 60084A-21 Electrical cord 1
22 60084A-22 45° Angle cutting guide 1

-10 -
EXPLODED VIEW

-11 -
INSTRUCTIONS DE SÉCURITÉ POUR LA SCIE À CARREAUX
LISEZ TOUT CE MANUEL DU PROPRIÉTAIRE ET ASSUREZ-VOUS
DE COMPRENDRE TOUTES SES DIRECTIVES DE SÉCURITÉ.
1.GARDEZ LES DISPOSITIFS DE PROTECTION EN PLACE eten bon état de marche.
2. RETIREZ LES CLÉS ET LES CLÉS D’AJUSTEMENT. Habituez-vous à vérifier si les clés et les clés d’ajustement
sont retirées de l’outil avant de la mettre en marche.
3. GARDEZ L’AIRE DE TRAVAIL PROPRE.Les endroits et les établis qui ont des fouillis attirent les accidents.
4. N’UTILISEZ PAS L’OUTIL DANS UN MILIEU DANGEREUX. N’utilisez pas les outils électriques dans des
endroits humides ou mouillés et ne l’exposez pas à la pluie. Gardez l’aire de travail bien éclairée.
5. GARDEZ LES ENFANTS À DISTANCE.Gardez aussi tous les visiteurs à distance sans danger du secteur
de travail.
6. RENDEZ VOTRE ATELIER SANS DANGER POUR LES ENFANTS avec des cadenas, des interrupteurs généraux
ou en retirant les clés de démarrage.
7. UTILISEZ LE BON OUTIL. Ne forcez pas un outil ou un accessoire à faire un travail pour lequel il n’a
pas été conçu.
8. NE FORCEZ PAS L’OUTIL. Il a été conçu pour fonctionner à des niveaux de performance et de
sécurité maximum.
9. PORTEZ LES VÊTEMENTS APPROPRIÉS. Ne portez pas de vêtements amples, cravates, bagues, bracelets et
autres bijoux qui pourraient se prendre dans les pièces mobiles. Il est recommandé de porter des souliers
anti-dérapants. Portez un couvre-cheveux de protection pour les cheveux longs.
10. UTILISEZ TOUJOURS DES LUNETTES DE SÉCURITÉ. Utilisez toujours un écran facial ou un masque anti-
poussières pour les opérations de coupe professionnelles. Les lunettes courantes n’ont que des lentilles
anti-choc et NE sont PAS des lunettes de sécurité.
11. TRAVAIL SÉCURITAIRE. Utilisez si possible des pinces ou un étau plutôt que la main pour retenir le travail.
Cette précaution vous permet d’utiliser correctement l’outil avec les deux mains.
12. NE VOUS PENCHEZ PAS TROP. Gardez les pieds bien au sol et un bon équilibreen tout temps.
13. ENTRETENEZ LES OUTILS AVEC SOIN. Gardez les outils propres et en bon état pour une performance
sécuritaire maximale. Suivez les instructions de lubrification et de changement des accessoires.
14. DÉBRANCHEZ LES OUTILS AVANT TOUT ENTRETIEN OU RÉPARATION –en changeant les accessoires tels
que les lames, les forets, les couteaux, etc.
15. RÉDUISEZ LE RISQUE DE DÉMARRAGE ACCIDENTEL. Assurez-vous que l’interrupteur soit à la position
d’arrêt (OFF) avant de brancher l’outil.
16. UTILISEZ DES ACCESSOIRES RECOMMANDÉS. Consultez le manuel du propriétaire pour connaître les
accessoires recommandés. L’utilisation des mauvais accessoires peut augmenter les risques de blessures.
17. NE MONTEZ JAMAIS SUR L’OUTIL. Vous pourriez avoir une blessure grave si la scie à carreaux bascule ou
s’il y a contact accidentel avec l’outil de coupe.
18. VÉRIFIEZ S’IL
YADES PIÈCES ENDOMMAGÉES.Avant d’utiliser l’outil, il faut vérifier attentivement la(les)
pièce(s) endommagée(s) (par ex. les protecteurs) pour déterminer si l’outil fonctionne correctement et s’il
répond à sa fonction. Assurez-vous que les pièces mobiles soient bien alignées, qu’il n’y ait pas
d’obstruction de pièces mobiles, de pièces brisées, de montage cassé et qu’il n’y ait aucun autreproblème
qui puisse nuire au bon fonctionnement de la scie. Tout dispositif de protection ou autre pièce
endommagé(e) doit êtreréparé(e) correctement ou remplacé(e).
19. DIRECTION D’ENTRÉE. Acheminez le travail dans la lame seulement en contresens de la rotation de la lame.
20. NE LAISSEZ JAMAIS L’OUTIL TOURNER SANS SUPERVISION. COUPEZ LE COURANT. Ne partez pas avant
que la scie ne soit entièrement arrêtée.

-12 -

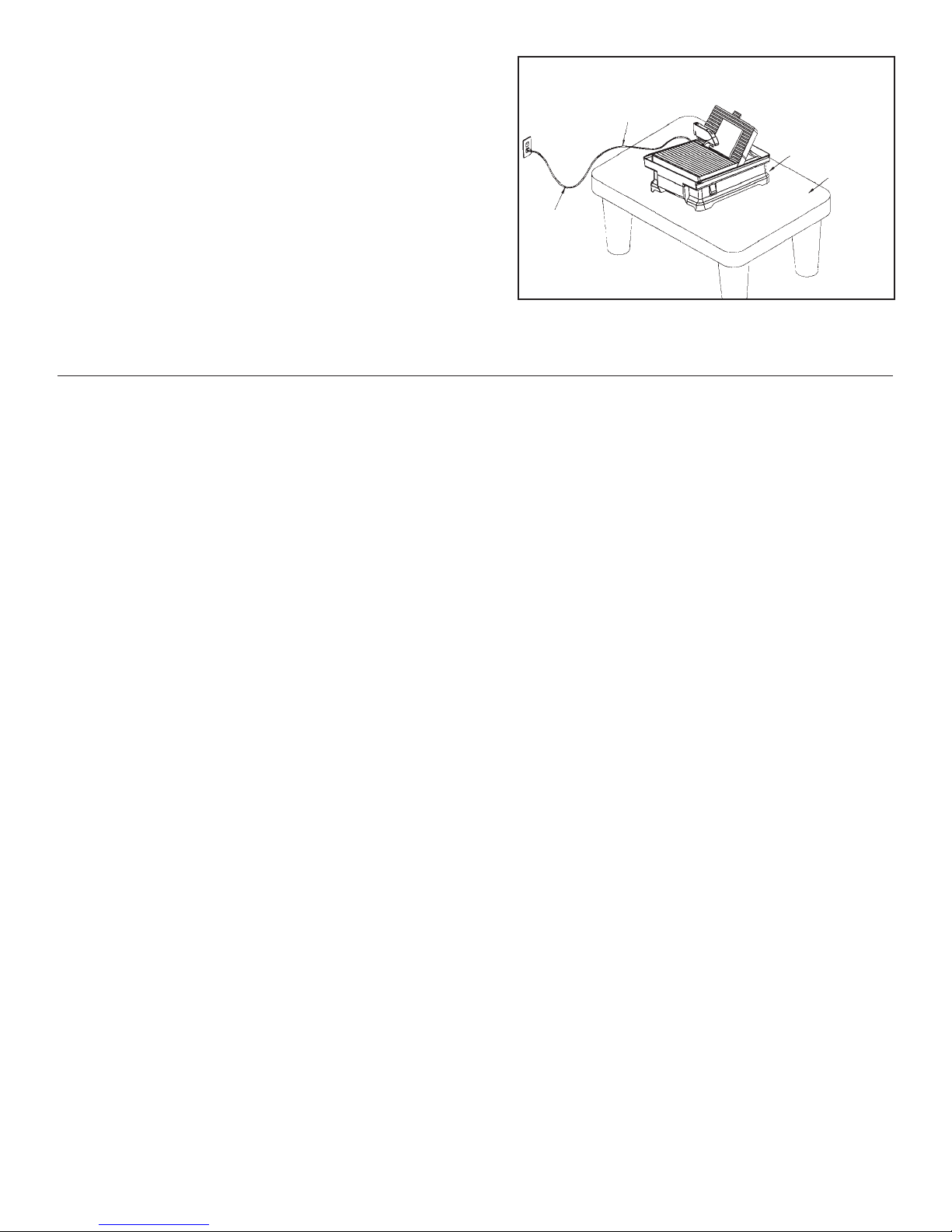

21. POSITIONNEMENT DE LA SCIE À CARREAUX
(voir l’illustration 1)
A. Pour éviter la possibilité que la fiche de l’appareil ou
que la prise ne soit mouillée, placez la scie à carreaux
d’un côté d’une prise murale afin d’éviter que l’eau ne
coule dans la prise ou dans la fiche. L’utilisateur
devrait prévoir une « boucle d’égouttement » pour le
cordon branchant la scie dans la prise. La « boucle
d’égouttement » est la partie du cordon sous le niveau
de la prise ou du connecteur si vous utilisez une
rallonge qui évite de voir l’eau couler le long du
cordon et entrer en contact avec la prise.
B. Si la fiche ou la prise est mouillée, NE débranchez PAS
le cordon. Coupez le fusible ou le disjoncteur qui
alimente l’outil, puis débranchez la fiche et examinez s’il y a de l’eau dans la prise.
EXIGENCES ÉLECTRIQUES
•BRANCHER L’OUTIL À UNE PRISE DE COURANT. Cette scie à carreaux doit être branchée à une source de
courant mise à la terre pour protéger l’opérateur de tout choc électrique durant son utilisation.
• Dans les cas de défaillances ou de panne, la mise à la terredonne une voie de moindrerésistance au
courant électrique ce qui réduit les risques de choc électrique. La scie à carreaux est dotée d’un cordon
électrique avec un conducteur de terre et une fiche de masse. Insérez la fiche électrique à 3 broches dans
une prise à 3 pôles installée et mise à la terrecorrectement conformément à toutes les ordonnances et tous
les codes locaux.
• Ne modifiez pas la fiche fournie et si elle n’entre pas correctement dans la prise. Faites installer une prise
convenable par un électricien qualifié.
• Une mauvaise connexion du conducteur de terre de l’équipement peut créer des risques de chocs
électriques. Le conducteur à l’isolant vert à l’extérieur (avec ou sans rayures jaunes) est le conducteur de
terre. S’il faut remplacer ou réparer le cordon électrique ou la fiche, ne branchez pas le conducteur de terre à
une borne sous tension.
• Consultez un électricien ou le personnel d’entretien qualifié si vous ne comprenez pas toutes les instructions
ou si vous n’êtes pas certain que l’outil est bien mis à la terre.
• Utilisez seulement les rallonges à 3 fils à fiches à 3 broches et dans des prises à 3 pôles qui conviennent
pour la fiche de la scie à carreaux.
• Réparez ou remplacez immédiatement les cordons usés ou endommagés.
• Pour éviter toute possibilité que la fiche de l’appareil ou que la prise ne soit mouillée, placez la scie d’un côté
d’une prise murale afin d’éviter que l’eau ne coule dans la prise ou dans la fiche. L’utilisateur devrait prévoir
une « boucle d’égouttement » pour le cordon branchant la scie dans la prise. La « boucle d’égouttement »
est la partie du cordon sous le niveau de la prise ou du connecteur si vous utilisez une rallonge qui évite de
voir l’eau couler le long du cordon et entrer en contact avec la prise.
• Si la fiche ou la prise est mouillée, ne débranchez pas le cordon. Coupez le fusible ou le disjoncteur qui
alimente l’outil, puis débranchez la fiche et examinez s’il y a de l’eau dans la prise.
• Utilisez seulement des rallonges homologuées UL avec ce produit.
•Une mauvaise utilisation des rallonges pourrait provoquer un fonctionnement inefficace de votre outil ce qui
pourrait mener à une surchauffe. Assurez-vous que votrerallonge soit d’un calibrepermettant un débit de
courant suffisant au moteur. Pour connaître le calibre approprié pour cette scie à carreaux, veuillez vous
reporter au tableau 1.
• Ne touchez pas les bornes des fiches du doigt en installant ou retirant la fiche de la prise.
•Cette scie à carreaux doit être mise à la terre correctement. Il y a plus de danger de choc électrique et de
graves blessures si elle ne l’est pas, particulièrement lorsqu’elle est utilisée dans des endroits humides ou
près de la plomberie.
ILLUSTRATION 1
BOUCLE
D’ÉGOUTTEMENT
CORDON D'ALIMENTATION
D'ENERGIE
SCIES À
CARREAUX
SURFACE POUR
L'APPUI

-13 -
NOTE: Cet outil est conçu pour être utilisé avec
un circuit à prise qui ressemble à celle dans
l’illustration 2. L’outil a une fiche mise à la terre
qui ressemble à celle illustrée dans 2(A). Vous
pouvez utiliser un adaptateur temporaire
ressemblant à celui illustré dans 2(B) et 2(C)
pour brancher cette fiche dans une prise à 2
pôles tel qu’illustré dans 2(B) si une prise mise
àla terre correctement peut être installée par
un électricien qualifié. Les broches vertes
rigides sortant de l’adaptateur peuvent être
connectées à une masse permanente telle
qu’une boîte électrique correctement mise
àla terre.
SI L’APPAREIL FONCTIONNE
INCORRECTEMENT IL POURRAIT Y AVOIR DES BLESSURES.
• Portez une protection oculaire.
• En coupant utilisez un protecteur de lame.
•Débranchez la scie avant tout entretien, en changeant les molettes de coupe et pour le nettoyage.
• Utilisez la scie à carreaux seulement avec une lame diamantée à rebord continu de 102 mm (4 po).
• Remplacez les lames endommagées avant d’utiliser la scie.
• Ne remplissez pas le réservoir d'eau au-dessus de la vidange. La vidange maintient le niveau d'eau approprié
pour une performance maximale.
UTILISEZ LE BON TYPE DE RALLONGES. Assurez-vous que votre rallonge est en bon état. Si vous utilisez une
rallonge, assurez-vous d’en utiliser une suffisamment lourde pour transporter le courant que votre produit
débite. Un cordon sousdimensionné provoquera une chute de tension de ligne menant à une perte de courant et
àune surchauffe. Le tableau plus bas montrela bonne taille à utiliser selon la longueur du cordon et la valeur
nominale d’ampères de la plaque signalétique. Si vous avez des doutes, utilisez la valeur suivante, plus lourde.
Plus le chiffre du calibre est petit et plus lourd sera le cordon.
PROPOSITION 65 DE LA CALIFORNIE
LA POUDRE PRODUITE PAR CERTAINES MÉTHODES DE LA CONSTRUCTION –
TEL QUE LE SABLAGE, LE SCIAGE, LE BROYAGE, ET LE PERÇAGE –CONTIENT
DES RISQUES CHIMIQUES QUE L’ÉTAT DE LA CALIFORNIE CONSIDÈRE CANCÉREUX ET QUI PEUVENT CAUSER
DES ANOMALIES CONGÉNITALES.
Some examples of these chemicals are:
•Lead from lead-based paints,
•Crystalline silica from bricks and cement and other masonry products, and,
•Arsenic and chromium from chemically-treated lumber
(C) ADAPTATEUR DE
MISE À LA TERRE
(A) GOUPILLE DE
MISE ÀLA TERRE
(B) BOÏTE ÀPRISES
MISE À LA TERRE
VIS À
MÉTAUX
(Non permis Au Canada)
ILLUSTRATION 2
Voltage
120 V 7,62 m 15,24 m 30,5 m 61 m
240 V15,24 m 30,5 m 61 m 91,5 m
18 16 16 14
18 16 14 12
16 16 14 12
14 12 Non Recommandé
Rallonge - Longueur en Mêtres
Plus de Jusqu’a
0A6A
6A 10A
10 A12A
12 A 16 A
AWG
Ampérage
TABLEAU 1

-14 -
DIRECTIVES DE SÉCURITÉ
LISEZ TOUT CE MANUEL DU PROPRIÉTAIRE ET ASSUREZ-VOUS
DE COMPRENDRE TOUTES LES DIRECTIVES DE SÉCURITÉ.
• Assurez-vous que l’interrupteur de votre scie à carreaux soit à la position d’arrêt (OFF) avant de brancher la scie.
• Ne laissez pas la scie sans surveillance tandis qu’elle est en marche. Remettez toujours l’outil à la position
d’arrêt (OFF) lorsque vous ne l’utilisez pas.
• Portez toujours des lunettes de sécurité, un masque anti-poussière et une protection pour les oreilles en
faisant fonctionner la scie à carreaux.
• Soyez toujours vigilant en utilisant la scie à carreaux. Toute distraction de la part de l’opérateur peut mener à
de graves blessures.
•
GARDEZ LES ENFANTS À DISTANCE. Gardez aussi tous les visiteurs à distance sans danger du secteur de travail.
• Gardez toujours le dispositif de protection de lame en position vers le bas lorsque la scie est en marche.
• Débranchez l’appareil de sa source de courant avant de l’installer ou de changer les lames et avant tout
nettoyage ou réparation de la scie à carreaux.
• Soyez prudent. Vous pourriez avoir des blessures graves si l’outil bascule, tombe ou s’il y a contact accidentel
avec la lame.
• Ne lavez pas directement le bas du moteur.
• Ne forcez pas le matériau que vous coupez. Laissez toujours la lame couper à sa propre vitesse.
• Ne forcez pas un outil à faireun travail pour lequel il n’a pas été conçu.
•Assurez-vous d’utiliser la bonne lame pour la tâche à accomplir.
• Cette scie est dotée d’une fiche électrique à trois broches. Ne modifiez pas la fiche et n’utilisez pas de prise à
deux broches.
• Gardez votre secteur de travail libre de tout débris et sans encombrement.
• Gardez la scie propre et bien entretenue pour avoir une performance sans danger et de pointe pour
chaque tâche.
CARACTÉRISTIQUES DE LA SCIE À CARREAUX
• Moteur à entraînement direct.
• Coupe humide.
•Réservoir d’eau entièrement séparé de tous les composants électriques.
• Lame diamantée à rebord continu de 102 mm (4 po) incluse pour couper les carreaux et autres matériaux.
• Table réglable pour les coupes angulaires de précision (15°, 30°, 45°)
•La profondeur de coupe avec une lame de 102 mm (4 po) est de 19 mm.
*Cette scie vient avec une lame diamantée qui est idéale pour couper le carreau de céramique. Si votre projet
exige de couper d'autres substrats, y compris la porcelaine, il est recommandé d'utiliser une lame spécifique
pour le matériel à couper.
Your risk from these exposures varies, depending on how often you do this type of work. To reduce exposure to
these chemicals: work in well ventilated area, and work with approved safety equipment, such as those dust masks
that are specifically designed to filter out microscopic particles.

ASSEMBLAGE ET INSTALLATION
SUIVEZ BIEN TOUTES LES INSTRUCTIONS D’ASSEMBLAGE
ET D’INSTALLATION AVANT DE BRANCHER LA SCIE À
CARREAUX À TOUTE SOURCE DE COURANT OU AVANT DE LA METTRE EN MARCHE.
Voici le contenu de la boîte :
•Lame diamantée de 102 mm (4 po)
•Guide de coupe à angle de 45°
•Protecteur de lame
•Manuel du propriétaire
•Guide en long
REMARQUE: Le dessus de table droit (étroit) se retire en
repliant la languette du pivot à l’avant ou à l’arrière.
Soulevez la table pour la retirer (voir le diagramme 2)
• Placez la lame sur l’arbre en poussant vers le haut contre
la rondelle intérieure. Assurez-vous que les flèches
directionnelles de la lame soient vers vous. Placez la rondelle
extérieureet l’écrou de l’arbre de la lame, puis resserrez cet
écrou. Assurez-vous que l’écrou à oreilles soit bien serré. Ne
resserrez pas trop ! Installez le protecteur de lame en insérant le bras
d’acier dans la fente derrièrel’ouverture de la lame, tel qu’indiqué
dans le diagramme 1.
• Placez le guide en long sur le dessus de la table de coupe et
pliez les leviers de chaque côté jusqu'à ce qu'elles se
mettent en place d'un coup sec. Le guide a des
indications en pouces et en centimètres pour une coupe
exacte. Le guide en long peut servir d’un côté ou l’autre
de la lame de coupe. (Voir le diagramme 2)
•Pour une coupe droite, après avoir placé le guide en long
àla position de coupe choisie, placez le matériel contre le
guide, puis poussez-le vers la lame. (Voir le diagramme 3)
•Pour la coupe à onglet, relevez la table de coupe en la soulevant
vers le haut à l'angle désiré et placez le supportd'onglet dans une
des fentes située derrière la table. Vous pouvez choisir de 15°,
30°,45°. Placez le matériau sur la table de coupe et vous êtes
prêt à couper.(Voir le diagramme 4)
DIAGRAMME 3 DIAGRAMME 4
DIAGRAMME 2
Languette
du pivot
DIAGRAMME 1
-15 -

-16 -

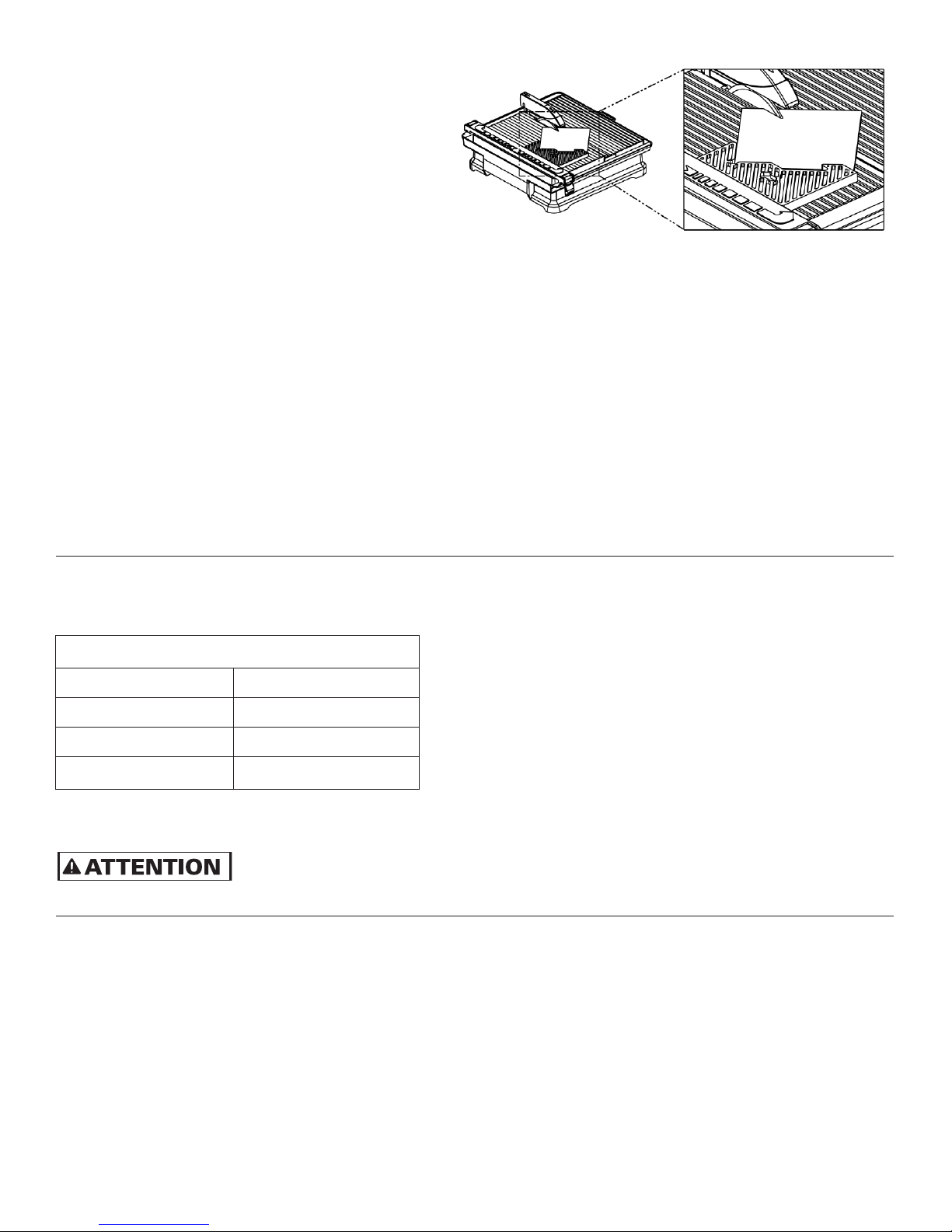

• Pour une coupe angulaire à 45°, placez ensemble
le carreau et le guide de coupe à angle de 45°.
Poussez ensuite vers la lame pour couper le
carreau. (Voir le diagramme 5)
Noter: Assurez-vous de maintenir le réservoir
rempli d'eau jusqu'au niveau recommandé.
Pour une durée de vie utile plus longue et la
meilleure performance:
• Nettoyez toujours la scie à après chaque
utilisation.
• Essuyez toutes les surfaces extérieures et gardez
la table de coupe propre et sans débris.
• Laissez toujours la lame couper à sa propre vitesse. Ne forcez pas le matériau que vous coupez.
• Vérifiez toujours la lame pour tout signe de fissures ou de dommages.
• Nettoyez bien le réservoir après chaque utilisation.
• Rangez toujours le cordon électrique sous la scie après chaque utilisation.
• Gardez toujours le niveau d’eau au niveau recommandé. Ne remplissez pas trop et ne laissez pas la scie
tourner à sec. Ajoutez de l’eau au besoin.
• N’essayez jamais de réparer vous-même les pièces internes du moteur car cela annulera notre garantie.
SPÉCIFICATIONS – ÉLECTRIQUES ET DU MOTEUR
Branchez la scie à carreaux le plus près possible de la source d’alimentation.
POUR ÉVITER TOUT DOMMAGE PERMANENT DU MOTEUR, VOUS DEVEZ UTILISER
LA BONNE RALLONGE. N’UTILISEZ JAMAIS PLUS D’UNE RALLONGE À LA FOIS.
DÉPANNAGES
Surchauffe de la scie:
A. Arrêtez la scie linéaire et laissez-la reposer jusqu’à ce que le moteur soit frais au toucher.
B. Vérifiez et nettoyez les fentes de ventilation en retirant tout blocage et toute poussière.
La scie ne démarre pas:
A. Vérifiez que le cordon est bien branché.
B. Aucun courant à la prise.
C. L’interrupteur est endommagé.
SPÉCIFICATIONS DU MOTEUR 120 VOLTS
Volts 120 V
Cycle 60 CYCLES
Tr/min n03600tr/min
Ampères/watts 1,5 A
DIAGRAMME 5

-17 -
60084A LISTE DE PIÈCES
N° DE PIÈCE NOM DE PIÈCES QTÉ
1 60084A-1 Guide en long 1
2 60084A-2 Écrou à oreilles 1
3 60084A-3 Rondelle 1
4 60084A-4 Protecteur de lame 1
5 60084A-5 Vis pour écrou à oreilles
(protecteur) 1
6 60084A-6 Support de protection 1
7 60084A-7 Écrou à oreilles 1
8 60084A-8 Rondelle extérieure 1
9 6-4003CR Lame 1
10 60084A-10 Rondelle intérieure 1
11 60084A-11 Support d’onglet 1
12 60084A-12 Table de coupe droite 1
13 60084A-13 Vis de table de coupe 7
14 60084A-14 Table de coupe gauche 1
15 60084A-15 Condensateur 1
16 60084A-16 Moteur 1
17 60084A-17 Cadre 1
18 60084A-18 Interrupteur 1
19 60084A-19 Vis du moteur 2
20 60084A-20 Base de caoutchouc 4
21 60084A-21 Cordon électrique 1
22 60084A-22 Guide de coupe
angulaire de 45° 1

-18 -
VUE ÉCLATÉE

-19 -
INSTRUCCIONES DE SEGURIDAD DE LA SIERRA PARA LOSETAS
LEA EL MANUAL DEL USUARIO ENTERO Y ASEGÚRESE DE QUE
COMPRENDE TODAS LAS PAUTAS DE SEGURIDAD.
1. MANTENGA LAS PROTECCIONES DE SEGURIDAD COLOCADAS yen funcionamiento.
2. RETIRE LAS LLAVESY TENAZAS DE AJUSTE. Acostúmbrese a verificar que se hayan retirado las llaves y
tenazas de ajuste de la herramienta antes de encenderla.
3. MANTENGA LIMPIA EL ÁREA DE TRABAJO. Las áreas y bancos de trabajo desordenados
generan accidentes.
4. NO UTILICE LA SIERRA EN UN AMBIENTE PELIGROSO. No utilice herramientas eléctricas en lugares
mojados o húmedos ni las exponga a la lluvia. Mantenga el área de trabajo bien iluminada.
5. MANTENGA ALEJADOS A LOS NIÑOS. Todos los visitantes deben permanecer a una distancia segura del
área de trabajo.
6. TRANSFORME EL TALLER EN UN ÁREA PROTEGIDA PARA NIÑOS utilizando cerrojos, interruptores
maestros o retirando las llaves de encendido.
7. UTILICE LAS HERRAMIENTAS ADECUADAS. No fuerce las herramientas o sus accesorios para hacer un
trabajo para el cual no fueron diseñadas.
8. NO FUERCE LA HERRAMIENTA. Ésta fue diseñada para operar con niveles máximos de seguridad
yrendimiento.
9. USE LA VESTIMENTA ADECUADA. No use ropa suelta, corbatas, anillos, pulseras ni otras joyas que puedan
engancharse en las partes en movimiento. Se recomienda usar calzado antiderrapante. Proteja su cabello si lo
tiene largo.
10. USE SIEMPRE GAFAS DE SEGURIDAD. Use también una máscara facial o tapabocas en operaciones de
corte de tipo comercial. Las gafas de uso diario solamente tienen lentes resistentes a impactos. NO son
gafas de seguridad.
11. TRABAJO SEGURO. Utilice sujetadores o una morsa en lugar de usar las manos para sostener el trabajo,
cuando sea posible. Esta precaución de seguridad permite operar correctamente las herramientas con
las dos manos.
12. NO SE INCLINE DEMASIADO. Manténgase bien afirmado y conserve el equilibrio en todo momento.
13. MANTENGA LAS HERRAMIENTAS CON CUIDADO. Mantenga las herramientas limpias y en buenas
condiciones de trabajo para un rendimiento con máxima seguridad. Siga las instrucciones para lubricar y
cambiar los accesorios.
14. DESCONECTE LAS HERRAMIENTAS ANTES DE HACERLES UN SERVICIO TÉCNICO –al cambiar accesorios,
tales como discos, mechas, cortadores, etc.
15. REDUZCA EL RIESGO DE ENCENDIDO ACCIDENTAL. Asegúrese de que el interruptor esté APAGADO antes
de enchufar la herramienta.
16. UTILICE LOS ACCESORIOS RECOMENDADOS. Consulte los accesorios recomendados en el manual del
usuario. El uso de accesorios inadecuados puede aumentar el riesgo de lesiones.
17. NUNCA SE PARE SOBRE LA HERRAMIENTA. Pueden producirse lesiones graves si la sierra para losetas se
inclina o si accidentalmente entra en contacto con la herramienta de corte.
18. VERIFIQUE LAS PARTES DAÑADAS. Antes de continuar utilizando la herramienta, la/s parte/s dañada/s, (por
ejemplo, las protecciones de seguridad) debe/n verificarse cuidadosamente para determinar que la
herramienta funcione de manera adecuada y que cumpla con la función para la cual fue diseñada. Verifique
la alineación de las partes móviles, si existen partes móviles trabadas o partes rotas, controle el armado y
cualquier otra condición que pueda afectar el funcionamiento de la sierra. Una protección de seguridad u
otra parte dañada debe repararse o reemplazarse correctamente.

-20 -
19. DIRECCIÓN DE ALIMENTACIÓN. Coloque el material a
cortar en el disco en sentido opuesto a la dirección de
rotación del disco únicamente.
20. NUNCA DEJE UNA HERRAMIENTA EN
FUNCIONAMIENTO SIN SUPERVISIÓN. APAGUE LA
SIERRA. No la deje hasta que se haya detenido
completamente.
21. POSICIONAMIENTO DE LA SIERRA PARA LOSETAS
(Ver Ilustración 1)
A. Para evitar la posibilidad de que se humedezca el
enchufe o el receptáculo del artefacto, posicione la
sierra para losetas a un lado de un receptáculo
montado sobre la pared para evitar que el agua
gotee sobre el receptáculo o sobre el enchufe. El usuario debe realizar un “lazo de goteo” en el cable que
conecta la sierra al receptáculo. El “lazo de goteo” es la parte del cable que se encuentra por debajo del
nivel del receptáculo o del conector, si se utiliza un cable de extensión, que evita que el agua se desplace
alo largo del cable y se ponga en contacto con el receptáculo.
B. Si el enchufe o el receptáculo se humedecen, NO desenchufe el cable. Desconecte el fusible o
cortacircuito que suministra energía a la herramienta. Luego desenchufe y verifique la presencia de agua
en el receptáculo.
REQUERIMIENTOS ELÉCTRICOS
•CONECTAR LA HERRAMIENTA A LA TOMA DE CORRIENTE DE LA FUENTE DE ALIMENTACIÓN. Esta sierra para
losetas debe conectarse a una fuente de alimentación con conexión a tierra mientras esté en uso, a fin de
proteger al operador de un choque eléctrico.
• En caso de desperfecto o falla, la conexión a tierra ofrece un circuito de menor resistencia para la corriente
eléctrica a fin de reducir el riesgo de choque eléctrico. La sierra para losetas está equipada con un cable
eléctrico que tiene un conductor con conexión a tierra. Inserte el enchufe eléctrico de tres espigas en un
receptáculo con tres polos correctamente instalado con conexión a tierra conforme a todos los códigos y
ordenanzas locales.
• No modifique el enchufe suministrado si no es el que corresponde a la toma de corriente. Llame a un
electricista calificado para que instale la toma de corriente.
• Conectar el conductor de conexión a tierra del equipo de manera incorrecta puede causar un riesgo de choque
eléctrico. El conductor con aislamiento exterior de color verde (con o sin rayas amarillas) es el conductor de
conexión a tierra del equipo. Si es necesario reparar o reemplazar el cable eléctrico o el enchufe, no conecte el
conductor de conexión a tierra del equipo a un terminal con corriente.
• Consulte a un electricista calificado o al personal de servicio si no comprende completamente las
instrucciones para conexión a tierra o en caso de dudas acerca de la adecuada conexión a tierra de la
herramienta.
•Utilice solamente cables de extensión de tres hilos que tengan enchufes con conexión a tierra de tres espigas
y receptáculos de tres polos que se adapten al enchufe de la sierra para losetas.
• Repare o reemplace inmediatamente los cables dañados o deteriorados.
• Para evitar la posibilidad de que se humedezca el enchufe o el receptáculo del artefacto, posicione la sierra
para losetas a un lado de un receptáculo montado sobre la pared para evitar que el agua gotee sobre el
receptáculo o sobre el enchufe. El usuario debe realizar un “lazo de goteo” en el cable que conecta la sierra al
receptáculo. El “lazo de goteo” es la parte del cable que se encuentra por debajo del nivel del receptáculo o
del conector, si se utiliza un cable de extensión, que evita que el agua se desplace a lo largo del cable y se
ponga en contacto con el receptáculo.
• Si el enchufe o el receptáculo se humedecen, no desenchufe el cable. Desconecte el fusible o cortacircuito que
suministra energía a la herramienta. Luego desenchufe y verifique la presencia de agua en el receptáculo.
• Con este producto solamente pueden utilizarse cables de extensión del listado UL.
ILUSTRACIÓN 1
VUELTA DE
GOTEO
CABLE DE
ALIMENTACIÓN
SIERRA DE LOSETA
SUPERFICIE
DE APOYO
