Cinema Loudspeaker Systems User Manual

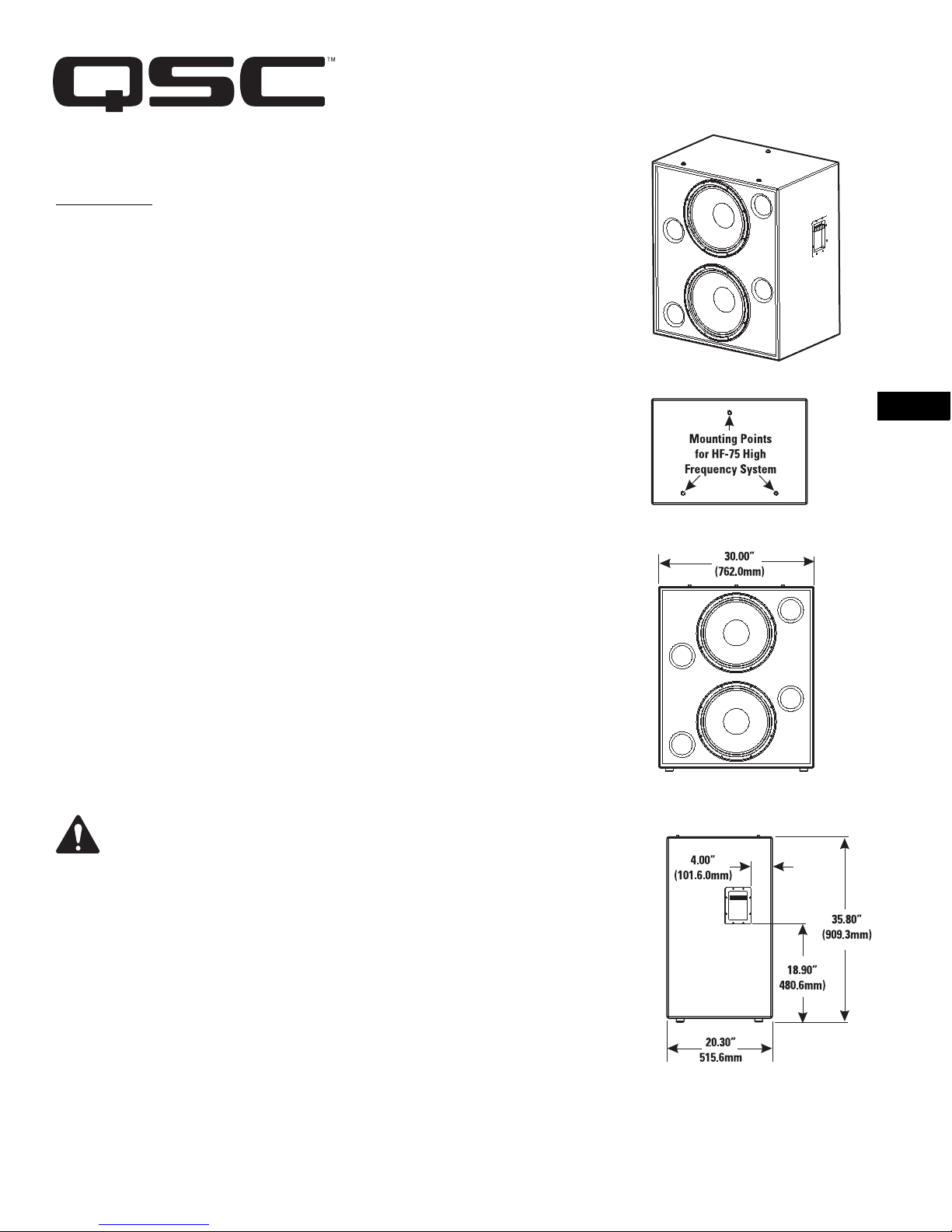

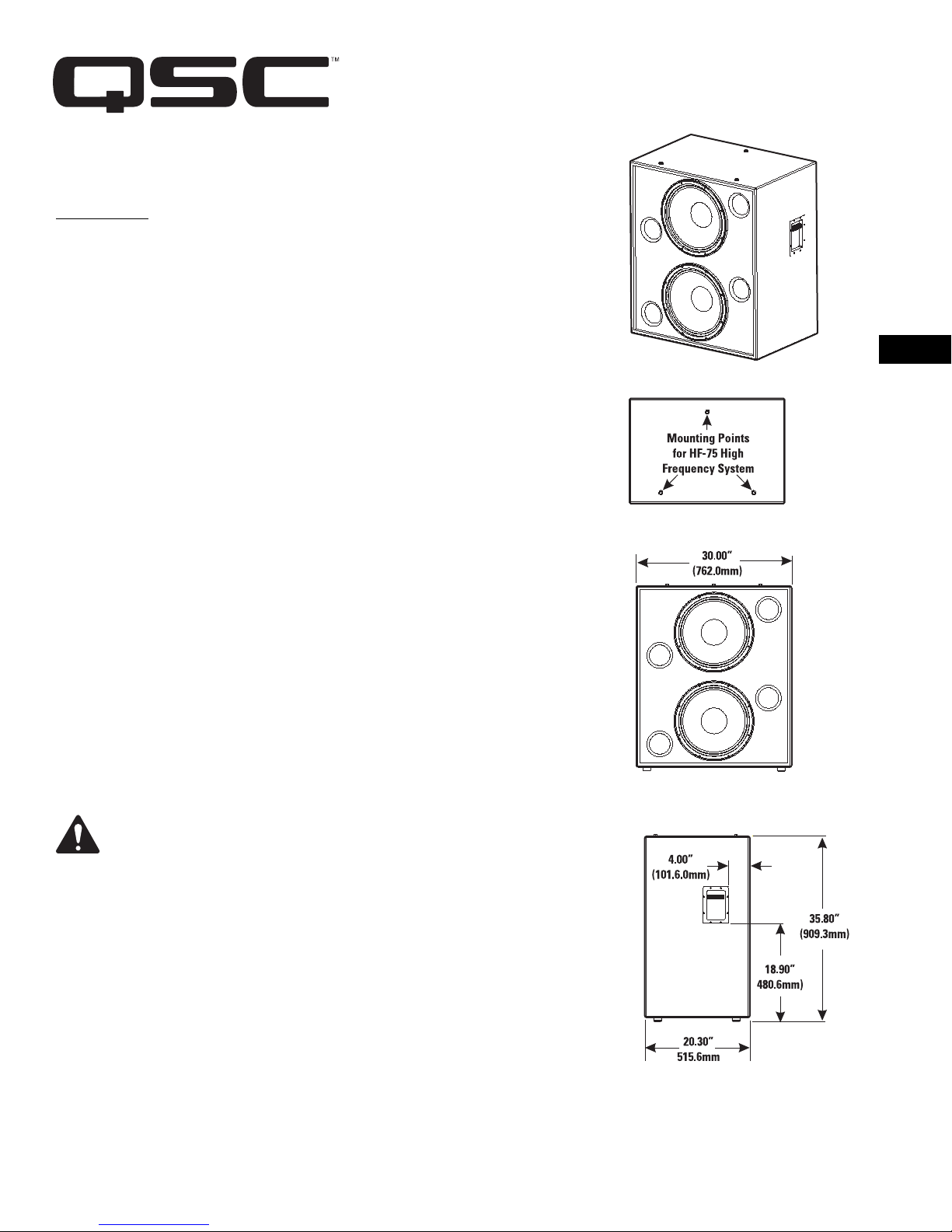

LF-4215 Low Frequency Loudspeaker
Introduction
The LF-4215 dual 15” (381mm) low frequency enclosure is designed specifically for cinema
applications. Meeting cinema requirements for extended low frequency response differenti-
ates the LF-4215 from more conventional “rock-and-roll” woofer systems. The LF-4215 cov-
ers the frequency range from 35 Hertz to 1000 Hertz, depending upon the high frequency
system requirements. Close Coupled Woofers (CCW), with its tight spacing between woof-
ers, improves coupling and keeps coverage angles wide over a greater frequency range than
more widely spaced designs.
The two custom 400 watt, 15” transducers were developed especially for cinema use. They
feature extremely large 4” (100mm) voice coils and a multi-vented pole piece to ensure cool
operation, even at high power levels. Cooler temperatures increase transducer lifespan and
decrease the problem of power compression at high drive levels. An undercut pole piece
ensures the voice coil operates in a Symmetrical Magnetic Gap (SMG), reducing second har-
monic distortion.
The enclosure is constructed of high quality MDF panels and features Single Woofer Cham-
bers (SWC, separate chambers for each transducer). In the rare event of a transducer failure,
this prevents over-excursion of the remaining transducer caused by improper box loading.
Large, Fully Radiused Ports (FRP) ensure smooth air flow through the ports, especially at
higher drive levels. This prevents potentially audible port turbulence noise. Both internal and
external port openings are fully radiused.
With Symmetrical Port Loading (SPL), bass ports are evenly spaced on each side of the trans-
ducers, making internal pressure more uniform across the back surface of the transducer.
This prevents the cone from being displaced to one side or another by unbalanced forces,
reducing the chance of driving the voice coil out of the center of the gap at high drive levels.
Three T-nuts in the top of the enclosure provide easy mounting of QSC high frequency sys-
tems.
Enclosure is not designed to be suspended, flown, or rigged. Do not sus-
pend, fly, or rig this enclosure.
This product is capable of producing sound pressure levels that can perma-
nently damage human hearing. Always keep sound pressure levels in the
listening area below levels that can damage human hearing.
Install in accordance with QSC Audio Product’s instructions and a
licensed, professional engineer. Only use attachments, mounts, accesso-
ries, or brackets specified by QSC Audio Products, Inc. Refer all servicing
to qualified personnel. Servicing is required when the apparatus has been
damaged in any way.
WARNING! Before placing, installing, rigging, or suspending any speaker
product, inspect all hardware, suspension, cabinets, transducers, brackets
and associated equipment for damage. Any missing, corroded, deformed or
non-load rated component could significantly reduce the strength of the
installation, placement, or array. Any such condition severely reduces the
safety of the installation and should be immediately corrected. Use only
hardware which is rated for the loading conditions of the installation and
any possible short-term unexpected overloading. Never exceed the rating
of the hardware or equipment. Consult a licensed, professional engineer
when any doubt or questions arise regarding a physical equipment installa-
tion. TD-000141-00 rev.B
© Copyright 2003, 2004, QSC Audio Products, Inc.
QSC® is a registered trademark of QSC Audio Products, Inc.
“QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]

EN
2
Connections
Normal Connection
The LF-4215 has barrier strip screw termi-
nals for connection. The terminals accept
up to #10 AWG stranded loudspeaker wir-
ing. Use the largest wire size and shortest
wire length possible for a given installa-
tion. Observe the polarity markings and
keep polarity consistent throughout the
system for best performance.
Parallel Connection of Second SB-5218
The terminals marker SPK2 may be used to
connect another LF-4215 in parallel. Con-
nect the wires as shown in the illustration,
at right. Note: If the LF-4215’s internal wir-
ing has been modified in any way, this may
not function. If this is the case, remove the
terminal cup and verify the presence of the
factory yellow jumper and blue jumper
wires; remedy as required or have the
loudspeaker serviced.
Individual Transducer Connection
(requires modification)
The transducers are wired in parallel
inside the enclosure. If individual trans-
ducer connection is required, remove the
terminal cup and remove the yellow and
the blue jumper wires that are connected
between the SPK1 and SPK2 terminals.
Replace the terminal cup and mark the
enclosure with a note of the modification.

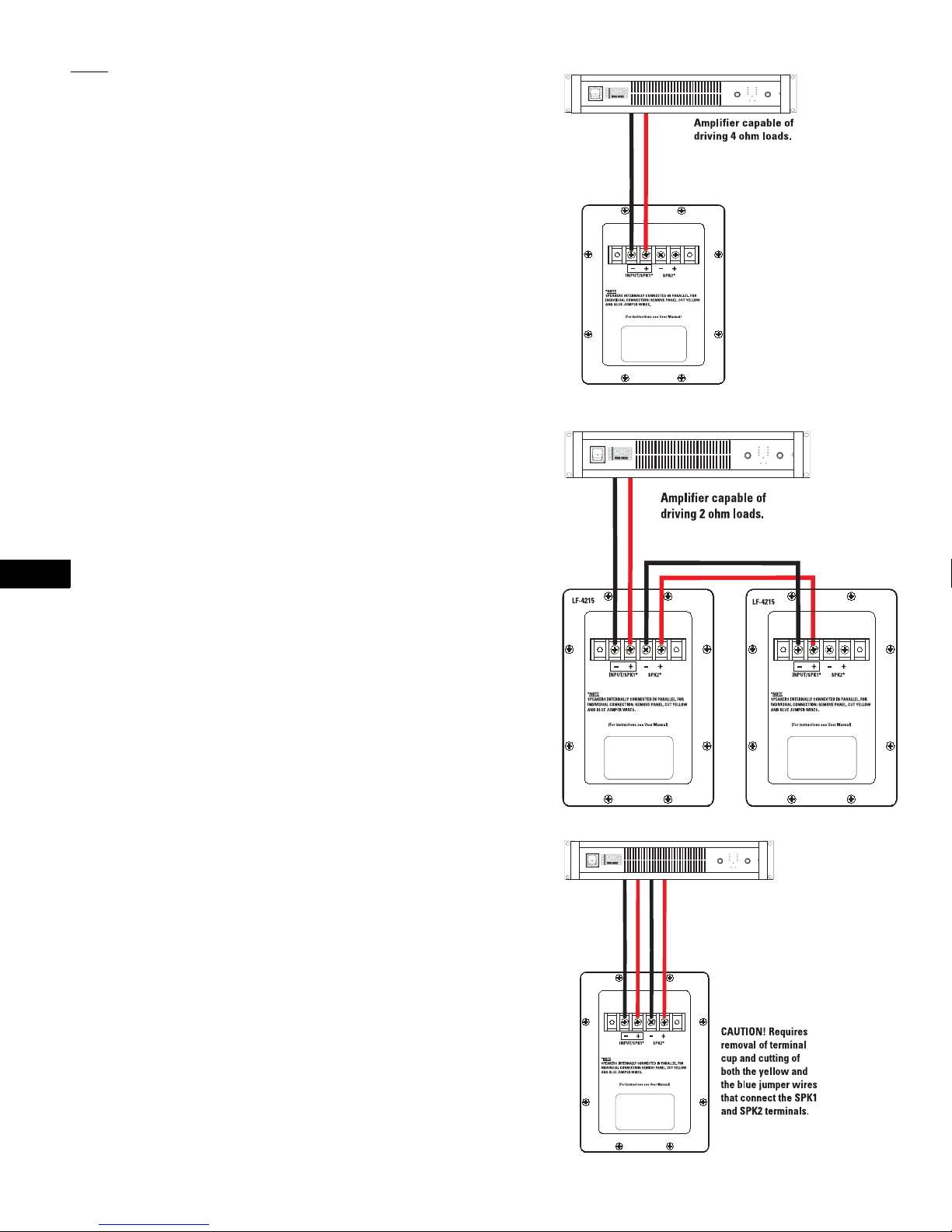

Normal Connection Example:
Parallel Connection Example:
Individual Transducer
Connection Example:

EN
3
LF-4215 Specifications (subject to change without notice)
Frequency Range: 38 - 1300 Hertz (±3 dB)
30 - 1400 Hertz useable range (-10 dB)
Nominal Coverage: 100° horizontal X 55° vertical at 600 Hertz
Maximum Output: 134.5 dB SPL calculated peak, 1 meter, half space, at rated rms power with 6 dB crest factor pink noise input, 25 - 250 Hertz.
128.5 dBA SPL calculated maximum continuous, 1 meter. The dBA scale is typically used to identify sound sources
which can cause permanent hearing loss.
Impedance: 4 ohms nominal
3.4 ohms minimum , 150 Hertz
25 ohms maximum, 22 Hertz
Maximum Input Power: 800 watts rms (100 hours of 6 dB crest factor pink noise, 30 - 500 Hertz)
1000 watts rms (2 hours of 6 dB crest factor pink noise, 30 - 500 Hertz, AES method)
recommended amplifier power capability- 1600 watts rms maximum into 4 ohms (per LF-4218)
Sensitivity: 99.5 dB half space, 93.5 dB full space, 35 - 1000 Hertz, 1 watt, 1 meter
Recommended Processing: Subsonic filter below 30 Hertz, >18 dB per octave, maximum recommended crossover frequency is 1000 Hertz. QSC
DSP configurations are available at www.qscaudio.com. Parameters for alternative processing hardware are available
upon request.
Connectors: Barrier strip screw terminals accept up to #10 AWG stranded wire. Four terminals: (two INPUT and two PARALLEL
OUT). Drivers are internally wired in parallel. For independent transducer connection, remove blue jumper wire and yel-
low jumper wire on internal-side of terminal cup and mark enclosure accordingly.
Transducers: Two 15” (381mm) high efficiency low frequency transducers featuring vented 4” (100mm) copper voice coils on Kap-
ton® formers. High excursion/low distortion design, with extremely high power handling, and low thermal and port
compression.
Enclosure: Quasi B4 alignment, ported enclosure with fully flared ports, low turbulence symmetrical port design, tuned to 36
Hertz, constructed of medium density fibreboard and heavily braced. Features vandal resistant woofer mounting bolts.
Size: 30” wide X 36” high X 21” deep (762 mm X 910 mm X 516 mm)
Weight: 195 lbs. shipping, 172 lbs. net (88/78 kg.)

EN
4
Warranty (USA only; other countries, see your dealer or distributor)
Disclaimer
QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or
improper installation and/or use of this loudspeaker product.
QSC Audio Products 3 Year Limited Warranty
QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period
of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty
when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized
service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that
the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend
to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been
removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific
legal rights. This limited warranty is freely transferable during the term of the warranty period.
Customer may have additional rights, which vary from state to state.
In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim-
ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized
dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war-
ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com.
Contacting QSC Audio Products
Mailing address:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telephone Numbers:
Main Number [phone]
Sales & Marketing [phone] or toll free (USA only) [phone]
Customer Service(714) 957-7150 or toll free (USA only) [phone]
Facsimile Numbers:
Sales & Marketing Fax[phone]
Customer Service Fax[phone]
World Wide Web:www.qscaudio.com
E-mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004, “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office.
Kapton® is a registered trademark of E.I. du Pont de Nemours and Company.

ES
5
*TD-000141-00*
Manual del usuario de los sistemas de altavoces para salas de cine
Altavoz de baja frecuencia LF-4215
Introducción
La caja doble de baja frecuencia de 15” (381mm) del altavoz LF-4215 está diseñada
específicamente para aplicaciones cinematográficas. El cumplimiento de los requisitos de las
aplicaciones cinematográficas referentes a una respuesta extendida de baja frecuencia, es lo
que distingue al altavoz LF-4215 de otros sistemas woofer tipo “rock-and-roll” más
convencionales. El altavoz LF-4215 cubre un intervalo de frecuencia de 35 Hertz a 1000 Hertz,
dependiendo de los requisitos del sistema de alta frecuencia. Woofers acoplados cerrados
(Close Coupled Woofers, CCW), con su espacio estrecho entre los woofers, mejora el
acoplamiento y mantiene la amplitud de los ángulos de cobertura sobre un mayor intervalo de
frecuencia en comparación con diseños de espacio más grande.
Los dos transductores adaptados de 400 vatios y 15” se desarrollaron especialmente para su
uso en salas de cine. Tienen bobinas de voz extremadamente grandes, de 4” (100 mm), y un
polo multiventilado que asegura una operación fría, incluso a niveles altos de potencia. Las
temperaturas más frías aumentan la vida útil del transductor y disminuyen el problema de
compresión de la potencia a niveles altos de excitación. Un polo proyectado asegura que la
bobina de voz opere en un campo magnético simétrico (Symmetrical Magnetic Gap, SMG),
reduciendo la segunda deformación armónica.
La caja esta construida con paneles MDF (cartón duro de densidad media) de alta calidad y
tiene cámaras de woofer sencillo (Single Woofer Chambers, SWC, cámaras separadas para
cada transductor). En el raro evento de falla del transductor, esto previene la excursión
excesiva del transductor remanente causada por la carga inadecuada de la caja.
Los grandes puertos totalmente redondeados (Fully Radiused Ports, FRP) aseguran un flujo de
aire uniforme a su través, especialmente a niveles mayores de excitación. ruido de turbulencia
potencialmente audible en el puerto. Ambas aberturas del puerto, la interna y la externa, están
totalmente redondeadas.
Con la carga simétrica de los puertos (Symmetrical Port Loading, SPL), los puertos de bajos
están igualmente separados a cada lado de los transductores, haciendo que la presión interna
sea más uniforme a través de la superficie posterior del transductor. Esto evita que el cono sea
desplazado de un lado a otro por fuerzas no equilibradas, reduciendo la probabilidad de
impulsar la bobina de voz fuera del centro del espacio a altos niveles de excitación.
Tres tuercas en T en la parte superior de la caja permiten el montaje fácil de los sistemas de
alta frecuencia de QSC.
La caja no está diseñada para montarse suspendida, en voladizo ni sobre
arneses. No suspenda esta caja, no la monte en voladizo ni sobre arneses.
Este producto es capaz de producir niveles de presión del sonido que pueden
causar daños permanentes al oído humano. Siempre mantenga los niveles de
presión del sonido en un área de audición con un nivel menor que el que
provoca daños al oído humano.
Instale de acuerdo con las instrucciones de QSC Audio Products y de un
ingeniero profesional con la debida licencia. Sólo use piezas, montajes,
accesorios y soportes especificados por QSC Audio Products, Inc. Refiera
todo el servicio a personal calificado. Cuando el aparato haya sido dañado
de alguna manera, es necesario proporcionarle servicio.
¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier
producto de altavoz, inspeccione todo el herraje, la suspensión, los armarios,
los transductores, los soportes y el equipo asociado para detectar la
existencia de daños. Cualquier componente faltante, corroído, deformado, o
sin carga nominal podría reducir significativamente la resistencia de la
instalación, la colocación o la configuración. Cualquier condición de este
tipo reduce gravemente la seguridad de la instalación y debe corregirse de
inmediato. Use sólo herraje que esté clasificado para las condiciones de
carga de la instalación y cualquier carga excesiva a corto plazo inesperada
posible. Nunca exceda el valor nominal del herraje ni del dispositivo.
Consulte a un ingeniero profesional con la debida licencia cuando surjan
dudas o preguntas referentes a la instalación física del equipo.
TD-000141-00 rev.B
© Derechos de autor 2003, 2004, QSC Audio Products, Inc.
QSC® es una marca comercial registrada de QSC Audio Products, Inc.
“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y Marcas
Comerciales de los Estados Unidos

ES
6
Conexiones
Conexión normal
El altavoz LF-4215 tiene terminales de
tornillo de barra protectora para su
conexión. Los terminales aceptan
cableado trenzado de hasta #10 AWG para
altavoces. Use el alambre del calibre más
grande y de la longitud más corta posible
en cualquier instalación. Observe las
marcas de polaridad y mantenga la
polaridad uniforme en todo el sistema
para permitir el mejor rendimiento.
Conexión en paralelo de un segundo
SB-5218
Los terminales marcadores SPK2 se
pueden usar para conectar en paralelo otro
altavoz LF-4215. Conecte los cables como
se como se muestra en la ilustración, a la
derecha. Nota: si el cableado interno de
LF-4215 se ha modificado de alguna
manera, es posible que no funcione. En
este caso, quite la cúpula del terminal y
verifique la presencia de alambres
amarillos y azules de puentes instalados
en fábrica; corrija el problema según se
requiera, o solicite que den servicio al
altavoz.
Conexión del transductor individual
(requiere modificación)
Los transductores están conectados en
paralelo dentro de la caja. Si se requiere la
conexión del transductor individual, quite
la cúpula del terminal y quite los alambres
amarillo y azul del puente que están
conectados entre los terminales SPK1 y
SPK2. Vuelva a colocar la cúpula del
terminal y marque la caja con una nota
que indique la modificación.
Ejemplo de conexión en
Ejemplo de una conexión
normal:
paralelo:
Ejemplo de la conexión de
un transductor individual:

ES
7
Especificaciones del sistema LF-4215 (sujetas a cambio sin previo aviso).
Intervalo de frecuencias: 38 - 1300 Hertz (±3 dB)
Intervalo utilizable de 30 - 1400 Hertz (-10 dB)
Cobertura nominal: 100° horizontal X 55° vertical a 600 Hertz
Salida máxima: Pico calculado de SPL: 134.5 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor de cresta
de 6 dB, 25 - 250 Hertz.
Máximo calculado continuo de SPL:128.5 dBA, 1 metro. La escala de dBA típicamente se usa para identificar fuentes
de sonido que pueden ocasionar una pérdida auditiva permanente.
Impedancia: 4 ohmios nominales
3.4 ohmios mínimo , 150 Hertz
25 ohmios máximo, 22 Hertz
Potencia máxima de entrada: 800 vatios rms (100 horas de ruido rosa con factor de cresta de 6 dB, 30 - 500 Hertz)
1000 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 30 - 500 Hertz, método AES)
capacidad recomendada de potencia del amplificador: 1600 vatios rms como máximo en 4 ohmios (por LF-4218)
Sensibilidad: 99.5 dB medio espacio, 93.5 dB espacio completo, 35 - 1000 Hertz, 1 vatio, 1 metro
Procesamiento
recomendado: Filtro subsónico menor de 30 Hertz, >18 dB por octava, la frecuencia máxima de cruce recomendada es de 1000 Hertz.
Las configuraciones DSP de QSC están disponibles en www.qscaudio.com. Los parámetros para el herraje de
procesamiento alternativo están disponibles si así se solicitan.
Conectadores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG . Cuatro terminales: (dos de
ENTRADA y dos de SALIDA PARALELA). Los excitadores están cableados internamente en paralelo. Para la conexión
de un transductor independiente, quite los alambres azul y amarillo de los puentes que se encuentran en el lado
interno de la cúpula del terminal y marque la caja de acuerdo con esto.
Transductores: Dos transductores de baja frecuencia de alta eficiencia, de 15” (381mm), con bobinas de voz de cobre de 4” (100mm)
ventiladas, en soportes de Kapton®. Diseño de alta excursión/baja deformación, con un manejo de potencia
extremadamente alta, y baja compresión térmica y de puerto.
Caja: Alineación Quasi B4, caja con puertos totalmente abocinados, diseño de puerto simétrico de baja turbulencia, afinado
a 36 Hertz, construido de cartón duro de media densidad y fuertemente soportado. Tiene pernos de montaje del woofer
resistentes al vandalismo.
Tamaño: 30” de ancho X 36” de alto X 21” de profundidad (762 mm X 910 mm X 516 mm)
Peso: 195 libras envío, 172 libras neto (88/78 kg.)

ES
8
Garantía (sólo en EE.UU.; en otros países, consulte a su concesionario o distribuidor)
Renuncia
QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por
negligencia o instalación y/o uso inadecuado de este altavoz.
Garantía limitada de 3 años de QSC Audio Products
QSC Audio Products, Inc. (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por
un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que
funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando
la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación
prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el
examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún
producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera
quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta
garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la
misma.
El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro.
En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces
no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de
un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la
versión más reciente de la declaración de garantía de QSC, visite www.qscaudio.com. Comuníquese con nosotros llamando al
1-800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com.
Cómo comunicarse con QSC Audio Products
Dirección postal:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 EE.UU.
Números de teléfono:
Número principal [phone]
Ventas y Comercialización [phone] o número sin costo (sólo EE.UU.) [phone]
Servicio al cliente [phone] o línea sin costo (sólo en EE.UU.) [phone]
Números de fax:
Ventas y Comercialización Fax [phone]
Servicio al Cliente Fax [phone]
World Wide Web:www.qscaudio.com
Dirección electrónica:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU.
“QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.
Kapton® es una marca comercial registrada de E.I. du Pont de Nemours and Company.

FR
9
Manuel d'utilisation de systèmes de haut-parleurs de cinéma
Haut-parleur basse fréquence LF-4215
Introduction
L'enceinte basse fréquence double de 381 mm LF-4215 a été tout spécialement conçue pour
les applications en salle de cinéma. Les exigences des cinémas en matière de réponse
longue durée basse fréquence différencient le LF-4215 des systèmes de haut-parleurs de
graves « rock-and-roll » plus conventionnels. Le LF-4215 couvre la plage de fréquence de 35
à 1 000 Hz, selon les exigences de haute fréquence du système. Les haut-parleurs de graves
attenants (CCW) améliorent le couplage et permettent des angles de couverture larges sur
une plus grande plage de fréquences que les modèles plus espacés.
Les deux transducteurs personnalisés de 38 cm et 400 W ont été spécialement développés
pour un usage en salles de cinéma. Ils ont des bobines mobiles extrêmement larges
(100 mm) et un pôle à évents multiples, gage d'absence de surchauffe, même à haute
puissance. Les températures inférieures augmentent la durée de vie des transducteurs et
diminuent le problème de compression de puissance à de hauts niveaux d'entraînement. Un
pôle évidé garantit le fonctionnement des bobines mobiles dans un espace magnétique
symétrique (SMG), ce qui réduit la distorsion harmonique secondaire.
L'enceinte est constituée de panneaux en MDF de haute qualité et a des compartiments
simples pour haut-parleurs de graves (SWC, un compartiment par transducteur). Dans
l'éventualité rare d'une panne de transducteur, cette configuration empêche le dépassement
de course du transducteur restant, qui serait causée par le chargement inadapté du boîtier.
Les grands ports entièrement arrondis (FRP) garantissent la circulation d'air uniforme à
travers les ports, surtout à haute puissance. Ceci empêche les interférences sonores. Les
ouvertures internes et externes des ports sont entièrement arrondies.
Grâce au chargement symétrique des ports (SPL), les ports à graves sont équidistants de
part et d'autre des transducteurs, ce qui répartit uniformément la pression interne à travers
la surface arrière du transducteur. Ceci empêche le déplacement du cône d'un côté ou de
l'autre par des forces déséquilibrées, ce qui réduit le risque d'excentrage de la bobine
mobile à haute puissance.
Trois écrous en T sur le dessus de l'enceinte facilitent la fixation de systèmes haute
fréquence QSC.
L'enceinte n'a pas été conçue pour être suspendue, balancée ou montée.
La suspension , le balancement ou le montage de l'enceinte sont interdits.
Ce produit est capable de produire des niveaux de pression sonore
susceptibles d'endommager l'ouïe de manière irréversible. Toujours
maintenir les niveaux de pression sonore dans la zone d'écoute en deçà de
niveaux susceptibles de compromettre l'ouïe.
Installer conformément aux instructions de QSC Audio Products et d’un
technicien professionnel diplômé. Utiliser uniquement des fixations,
supports, accessoires ou équerres spécifiés par QSC Audio Products.
Confier toutes les réparations à un personnel qualifié. Une réparation ou
maintenance est requise lorsque l’appareil a été endommagé d’une
manière quelconque.
AVERTISSEMENT ! Avant de placer, installer, monter ou suspendre un haut-
parleur, inspecter l’état de toute la visserie, du matériel de suspension, des
armoires, des transducteurs, des supports et du matériel associé. Tout
composant manquant, corrodé, déformé ou non adapté à la charge risque
de réduire sensiblement la solidité de l’installation, sa mise en place ou sa
portée. Une telle condition réduit sensiblement la sécurité de l’installation
et doit être immédiatement corrigée. Utiliser uniquement du matériel de
montage prévu pour les conditions de charge de l’installation et toute
surcharge éventuelle à court terme imprévue. Ne jamais dépasser les
spécifications nominales du matériel de montage ou de l’équipement.
Consulter un technicien professionnel diplômé en cas de doute ou de
question concernant l’installation physique de l’équipement.
*TD-000141-00*
TD-000141-00 rév.B
© Copyright 2003, 2004, QSC Audio Products, Inc.
QSC® est une marque déposée de QSC Audio Products, Inc.
QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and
Trademark Office.

FR
10
Branchements
Branchement normal
Le branchement du LF-4215 se fait à partir
de bornes vissables de bornier à cloisons.
Les bornes acceptent des câbles de haut-
parleurs toronnés pouvant atteindre #10
AWG. Utiliser le calibre de conducteur
maximal et la longueur de conducteur
minimale, dans la mesure du possible,
pour toute installation. Observer les
repères de polarité et maintenir une
polarité constante à travers le système
pour une meilleure performance.
Branchement en parallèle d'un second
LF-4215
Le marqueur de bornes SPK2 peut servir au
branchement d'un autre LF-4215 en
parallèle. Brancher les conducteurs
comme indiqué sur l'illustration, à droite.
Remarque : Si le câblage interne du LF-
4215 a été modifié d'une manière
quelconque, il est possible que ce
branchement ne donne aucun résultat.
Dans ce cas, retirer la cupule de la borne
et vérifier la présence des connexions
temporaires jaune et bleue ; corriger le
problème ou faire réparer le haut-parleur.
Branchement individuel des
transducteurs(modificationobligatoire)
Les transducteurs sont câblés en parallèle
à l'intérieur de l'enceinte. Si un
branchement individuel est requis, retirer
la cupule de la borne et retirer les
connexions temporaires jaune et bleue
entre les bornes SPK1 et SPK2. Remettre
la cupule sur la borne et apposer sur
l'enceinte une note indiquant la
modification.
Exemple de branchement
Exemple de branchement
normal :
en parallèle :
Transducteur individuel
Exemple de branchement :

FR
11
Caractéristiques techniques du LF-4215 (sujettes à modification sans préavis)
Plage de fréquence : 38 à 1 300 Hz (±3 dB)
30 à 1 400 Hz (plage utile) (-10 dB)
Couverture nominale : 100° horizontal x 55° vertical à 600 Hz
Sortie maximale : Niveau de pression sonore maximal calculé de 134,5 dB, à 1 m, demi-espacement, à la puissance nominale efficace avec 6
dB entrée de bruit rose de facteur de crête, 25 à 250 Hz.
Niveau de pression sonore maximal calculé continu de 128,5 dBA, à 1 m. L'échelle de dBA sert généralement à
identifier les sources sonores susceptibles de causer une surdité permanente.
Impédance: 4 ohms, nominale
3,4 ohms minimale , 150 Hz
25 ohms maximale, 22 Hz
Puissance d'entrée maximale : 800 W (efficace) (100 heures de bruit rose de facteur de crête 6 dB, 30 à 500 Hz)
1 000 W (efficace) (2 heures de bruit rose de facteur de crête 6 dB, 30 à 500 Hz, méthode AES)
Capacité de puissance d'amplificateur recommandée - 1 600 W (efficace) maximum dans 4 ohms
(conformément au modèle LF-4218)
Sensibilité : 99,5 dB demi-espacement, 93.5 dB espacement total, 35 à 1 000 Hz, 1 W, 1 m
Traitement recommandé : Filtre subsonique inférieur à 30 Hz, >18 dB par octave ; fréquence de filtre passif maximale recommandée :
1 000 Hz. Les configurations des processeurs de champs sonores numériques QSC sont disponibles sur le site
www.qscaudio.com. Les paramètres concernant d'autres matériels de traitement sont disponibles sur
demande.
Connecteurs : Les bornes acceptent des câbles de haut-parleurs toronnés pouvant atteindre #10 AWG. Quatre bornes : (deux
d'entrée et deux de sortie parallèle). Les étages d'attaque sont câblés à l'intérieur en parallèle. Pour le
branchement indépendant d'un transducteur, retirer la connexion temporaire bleue et la connexion temporaire
jaune de l'intérieur de la cupule de borne et laisser une note sur l'enceinte signalant cette modification.
Transducteurs : Deux transducteurs basse fréquence ultra-efficaces de 381 mm avec bobines mobiles en cuivre de 100 mm à
évents sur formes Kapton®. Conception du type excursion élevée/faible distorsion, qui permet le traitement
d'une puissance extrêmement élevée, et réduit la chauffe et la compression des ports.
Enceinte : Enceinte résonnante à alignement quasi B4 avec ports entièrement arrondis ; conception symétrique des ports
à faible turbulence ; réglée à 36 Hz, en panneaux de fibres de densité moyenne et fortement renforcés. Possède
des boulons de fixation sur les haut-parleurs de graves résistants aux vandales.
Dimensions : 762 mm (largeur) x 910 mm (hauteur) x 516 mm (épaisseur)
Poids brut : 88 kg Poids net : 78 kg

FR
12
Garantie (États-Unis seulement ; dans les autres pays, consulter le revendeur ou le distributeur)
Avis de non-responsabilité
QSC Audio Products, Inc. n’est pas responsable des dommages subis par les amplificateurs ou tout autre équipement causé
par un acte de négligence ou une installation impropre et/ou l’utilisation de ce haut-parleur.
QSC Audio Products - Garantie limitée de 3 ans
QSC Audio Products, Inc. (« QSC ») garantit que ses produits sont dépourvus de tout vice de fabrication et /ou de matériel
pendant une période de trois (3) ans à partir de la date de vente et remplacera les pièces défectueuses et réparera les produits
qui fonctionnent mal dans le cadre de cette garantie si le défaut survient dans des conditions normales d’installation et
d’utilisation - à condition que l’appareil soit retourné à l’usine ou à l’un de nos centres de réparation agréés en port pré-payé,
accompagné d’un justificatif d’achat (facture, par ex.). Cette garantie prévoit que l’examen du produit retourné doit indiquer,
selon notre jugement, un défaut de fabrication. Cette garantie ne s’étend à aucun produit qui a été soumis à une utilisation
abusive, un acte de négligence, un accident, une installation incorrecte ou un produit dont le code-date a été retiré ou effacé.
QSC ne pourra être tenue pour responsable de dommages accessoires et/ou indirects. Cette garantie vous accorde des droits
spécifiques. Cette garantie limitée est librement cessible durant sa période de validité.
Le client pourra bénéficier d’autres droits, variables d’une juridiction à l’autre.
Si ce produit a été fabriqué pour une exportation et une vente en dehors des États-Unis ou de ses territoires, cette garantie
limitée ne s’appliquera pas. Le retrait du numéro de série sur ce produit ou l’achat de ce produit auprès d’un revendeur non
agréé annulera cette garantie limitée. Cette garantie est régulièrement mise à jour. Pour obtenir la toute dernière version de la
garantie de QSC, rendez-vous sur le site www.qscaudio.com. Contactez-nous au [phone] ou visitez notre site Web
www.qscaudio.com.
Pour contacter QSC Audio Products
Adresse postale : QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468, États-Unis
Téléphone :
Standard [phone]
Ventes & Marketing [phone] ou numéro vert (États-Unis seulement) [phone]
Service clientèle [phone] ou numéro vert (États-Unis seulement) [phone]
Télécopieur :
Ventes & Marketing Télécopieur [phone]
Service clientèle Télécopieur [phone]
Site Web :www.qscaudio.com
E-mail :[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 QSC et le logo QSC sont des marques déposées auprès de l'U.S. Patent and Trademark Office.
Kapton® est une marque déposée de E.I. du Pont de Nemours and Company.

DE
13
Kinolautsprecheranlagen - Benutzerhandbuch
Niederfrequenzlautsprecher LF-4215
Einführung
Das Gehäuse des LF-4215-Lautsprechers mit zwei 15-Zoll- (381-mm-) Niederfrequenzwandlern
wurde speziell für Kinoanwendungen konstruiert. Da diese Anlage mit ihrem erweiterten
Niederfrequenzgang die Voraussetzung für Kinoanwendungen erfüllt, unterscheidet sie sich von
konventionellen „Rock-and-Roll“-Tieftonlautsprechern. Je nach den Anforderungen der
Hochfrequenzanlage deckt das Modell LF-4215 den Frequenzbereich zwischen 35 und 1000 Hz ab.
Durch die eng nebeneinander angeordneten, direktgekuppelten Tieftonlautsprecher (CCW - Close
Coupled Woofers) werden im Vergleich zu Anordnungen mit größeren Abständen eine optimierte
Kopplung und ein größerer Abstrahlwinkel bei größerem Frequenzbereich erzielt.
Die zwei 15-Zoll-Wandler mit 400 W wurden speziell für Kinoanwendungen entwickelt. Sie sind
mit ungewöhnlich großen 4-Zoll- (100-mm-) Schwingspulen und, zur Gewährleistung kühler
Betriebstemperaturen auch bei hohen Leistungspegeln, mit einem mehrfach belüfteten Polstück
ausgestattet. Kühlere Temperaturen verlängern die Lebensdauer der Wandler und reduzieren das
Problem der Leistungskomprimierung bei hohen Ausgangspegeln. Durch das hinterschnittene
Polstück wird die Schwingspule in einem symmetrischen Magnetluftspalt betrieben, was zu einer
Reduzierung der sekundären harmonischen Verzerrung führt.
Das Gehäuse ist aus hochwertigen Pressspanplatten mittlerer Dichte gefertigt und weist einzelne
Tieftonlautsprecherkammern (d. h. eine separate Kammer für jeden Wandler) auf. Im seltenen Fall
eines Wandlerausfalls wird hierdurch eine übermäßige Auslenkung der restlichen Wandler
aufgrund einer unsachgemäßen Belastung der Box verhindert.
Große Öffnungen mit Vollradius sorgen besonders bei hohen Ausgangspegeln für eine
gleichmäßige Luftströmung durch die Öffnungen. Auf diese Weise werden hörbare Luftgeräusche
an der Öffnung vermieden. Sowohl die internen als auch die externen Öffnungen sind mit
Vollradius versehen.
Die Bass-Öffnungen sind auf jeder Seite der Wandler in gleichmäßigem Abstand angeordnet.
Diese symmetrische Belastung der Öffnungen (Symmetrical Port Loading - SPL) bewirkt einen
besseren Ausgleich des Innendrucks an der Wandler-Rückseite. Dadurch wird eine seitliche
Auslenkung der Membran durch asymmetrische Kräfte verhindert und eine mögliche Abweichung
der Schwingspule aus ihrer Mittelstellung im Luftspalt bei hohen Ausgangspegeln reduziert.
Die Montage der Hochfrequenz-Anlagen von QSC wird durch drei T-Muttern oben im Gehäuse
erleichtert.
Das Gehäuse ist nicht für eine Hänge-, Schwebe- oder Abspannmontage
vorgesehen. Dieses Gehäuse darf nicht in Hänge-, Flug- oder
Abspannanwendungen eingesetzt werden.
Dieses Produkt kann Schalldruckpegel erzeugen, die permanenten
Gehörschaden verursachen können. Den Schalldruckpegel stets auf einen
Pegel im Hörbereich einstellen, der keinen Gehörschaden verursacht.
Die Installation von einem lizenzierten Fachtechniker gemäß der Anleitung von
QSC Audio Products vornehmen lassen. Nur von QSC Audio Products, Inc.
spezifizierte Befestigungskomponenten, Montagezubehör oder Halterungen
verwenden. Wartungsarbeiten nur von qualifiziertem Personal ausführen
lassen. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf
irgendeine Weise beschädigt wurde.
WARNUNG! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahten oder
Aufhängen von Lautsprecherprodukten alle Befestigungsteile, Aufhängungen,
Gehäuse, Wandler, Halterungen und damit in Verbindung stehende
Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder
nicht belastbare Komponenten könnten die Stabilität der Installation, der
Aufstellung oder der Gerätekombination deutlich reduzieren. Jeder Zustand
dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation
und sollte umgehend behoben werden. Verwenden Sie ausschließlich
Befestigungsteile, die für die Belastungsbedingungen der Installation
zugelassen und für jede potenzielle, unerwartete, kurzfristige Überlastung
ausgelegt sind. Die Nennleistung der Befestigungsteile bzw. Ausrüstung darf
keinesfalls überschritten werden. In Zweifelsfällen oder bei Fragen zur
Installation eines Geräts sollten Sie einen qualifizierten Techniker
hinzuziehen.
*TD-000141-00*
TD-000141-00 rev.B
© Copyright 2003, 2004, QSC Audio Products, Inc.
QSC ist eine eingetragene Marke von QSC Audio Products, Inc.
„QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet
1675 MacArthur Blvd., Costa Mesa, CA, 92626 USA
Zentrale [phone] Verkauf und Marketing [phone] oder gebührenfrei
(nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]

DE
14
Verbindungen
Normaler Anschluss
Das Modell LF-4215 wird über Barrier-
Strip-Schraubklemmen angeschlossen. Die
Klemmen können Lautsprecher-Litzendraht
bis zu einer Stärke von 10 AWG (5,2 mm2)
aufnehmen. Bei der Installation stets den
größtmöglichen Leiterquerschnitt und die
kürzeste Leiterlänge verwenden. Die
Polaritätsmarkierungen beachten und zur
Erzielung optimaler Leistung auf eine
gleich bleibende Polarität in der gesamten
Anlage achten.
Paralleler Anschluss des zweiten
SB-5218
Ein weiterer LF-4215 kann über die mit der
Bezeichnung SPK2 gekennzeichnete
Klemme parallel angeschlossen werden.
Die Drähte wie in der rechten Abbildung
dargestellt anschließen. Hinweis: Wenn
die interne Verdrahtung des LF-4215 auf
irgendeine Weise modifiziert wurde, ist
dieser Anschluss möglicherweise nicht
funktionsfähig. In diesem Fall muss die
Klemmenbuchse entfernt und geprüft
werden, ob der werkseitig installierte
gelbe und blaue Überbrückungsdraht
vorhanden sind. Nach Bedarf Abhilfe
schaffen oder den Lautsprecher reparieren
lassen.
Anschluss einzelner Wandler
(Modifizierung erforderlich)
Die Wandler sind im Gehäuse parallel
verdrahtet. Wenn die Wandler separat
angeschlossen werden müssen, die
Klemmenbuchse entfernen und den gelben
sowie den blauen Überbrückungsdraht, die
zwischen den Klemmen SPK1 und SPK2
angeschlossenen sind, entfernen. Die
Klemmenbuchse wieder anbringen und die
Modifikation auf dem Gehäuse notieren.
Beispiel eines normalen
Anschlusses:
Einzelner Wandler
Anschlussbeispiel:
Beispiel eines parallelen
Anschlusses:

DE
15
LF-4215 - Technische Daten (können jederzeit ohne vorherige Mitteilung geändert werden)
Frequenzbereich: 38 - 1300 Hz (±3 dB)
Nutzbereich 30 - 1400 Hz (-10 dB)
Nominelle Abstrahlung: 100° horizontal x 55° vertikal bei 600 Hz
Maximaler Ausgang: 134,5 dB berechneter Spitzen-SPL, 1 m, Halbraum bei effektiver Nennleistung mit Rosa-Rauschen-Eingang-Crestfaktor von 6
dB, 25 - 250 Hz
128,5 dBA berechneter kontinuierlicher Maximal-SPL, 1 m Schallquellen, die permanenten Gehörschaden
verursachen können, werden in der Regel mithilfe der dBA-Skala identifiziert.
Impedanz: 4 Ohm (nominell)
3,4 Ohm min., 150 Hz
25 Ohm max., 22 Hz
Maximale Eingangsleistung: 800 W eff. (100 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 30 - 500 Hz)
1000 W eff. (2 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 30 - 500 Hz, AES-Methode)
Empfohlene Verstärkerleistung: max. 1600 W eff. über 4 Ohm (je LF-4218)
Empfindlichkeit: 99,5 dB Halbraum, 93,5 dB Vollraum, 35 - 1000 Hz, 1 W, 1 m
Empfohlene Verarbeitung: Untertonfrequenzfilter unter 30 Hz, >18 dB je Oktave, empfohlene maximale Crossover-Frequenz: 1000 Hz QSC
DSP-Konfigurationen können im Internet unter www.qscaudio.com eingesehen werden. Parameter für
alternative Verarbeitungshardware sind auf Anfrage erhältlich.
Anschlüsse: Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm2) 4 Klemmen: 2
Eingangsklemmen (INPUT) und 2 parallele Ausgangsklemmen (PARALLEL OUT) Druckkammertreiber sind intern
parallel verdrahtet. Für separate Wandleranschlüsse müssen der blaue und der gelbe Überbrückungsdraht an
der Innenseite der Klemmenbuchse entfernt werden. Das Gehäuse entsprechend markieren.
Wandler: Zwei 15-Zoll- (381-mm-) Hochleistungs-Niederfrequenzwandler mit belüfteten 4-Zoll- (100-mm-) Kupfer-
Schwingspulen auf Kapton®-Schablonen. Für hohe Auslenkung/geringe Verzerrung, äußerst hohe Belastbarkeit
und geringe Wärmekomprimierung und Port Compression.
Gehäuse: Quasi-B4-Ausrichtung, Vollradius-Öffnungen, geringe Luftgeräusche durch symmetrische Öffnungsanordnung,
auf 36 Hz abgestimmt, aus Pressspanplatten mittlerer Dichte gefertigt und stabil verstrebt. Vandalismussichere
Tieftonlautsprecher-Montagebolzen
Größe: 762 mm breit x 910 mm hoch x 516 mm tief
Gewicht: Versandgewicht 88 kg, Nettogewicht 78 kg

DE
16
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an
Ihren Händler oder Distributor)
Haftungsausschluss
QSC Audio Products, Inc. ist nicht für Schäden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlässigkeit oder eine
unsachgemäße Installation und/oder Verwendung dieses Lautsprecherprodukts verursacht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, Inc. („QSC“) gewährleistet, dass seine Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum
keine Material- und/oder Ausführungsfehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur
Reparatur funktionsgestörter Produkte gemäß dieser Garantie, wenn dieser Fehler bei einer normalen Installation und unter
normalen Gebrauchsbedingungen auftritt – vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und
zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer
autorisierten Kundendienststellen eingeschickt wird. Diese Garantie setzt voraus, dass die Prüfung des zurückgeschickten
Produkts in unserem Ermessen einen Herstellungsdefekt zu erkennen gibt. Diese Garantie erstreckt sich auf keine Produkte,
die einer unsachgemäßen oder fahrlässigen Behandlung, Unfällen oder einer unvorschriftsmäßigen Installation unterlagen,
oder deren Datumscode entfernt oder unkenntlich gemacht wurde. QSC ist für keine Neben- und/oder Folgeschäden
haftbar. Diese Garantie gewährt Ihnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei
übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls dieses Produkt zum Export und Verkauf außerhalb der Vereinigten Staaten oder deren Hohheitsgebieten hergestellt
wurde, besitzt diese eingeschränkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf diesem Produkt oder der
Kauf dieses Produkts von einem nicht autorisierten Händler macht diese beschränkte Garantie unwirksam. Diese Garantie wird
gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantieerklärung von QSC finden Sie im Internet unter
www.qscaudio.com. Sie erreichen uns telefonisch unter [phone] (gebührenfrei in den USA und Kanada) oder im
Internet unter www.qscaudio.com.
Kontaktaufnahme mit QSC Audio Products
Postanschrift:QSC Audio Products, Inc.
1675 MacArthur Boulevard
Costa Mesa, CA 92626-1468 USA
Telefonnummern:
Zentrale:[phone]
Verkauf und Marketing [phone] oder gebührenfrei (nur in den USA) [phone]
Kundendienst [phone] oder gebührenfrei (nur in den USA) [phone]
Fax-Nummern:
Verkauf und Marketing (Fax) [phone]
Kundendienst (Fax) [phone]
Internet:www.qscaudio.com
E-Mail:[email protected]
[email protected]
QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA
©2003, 2004 „QSC“ und das QSC-Logo sind beim US-Patent- und Markenamt angemeldet.
Kapton® ist eine eingetragene Marke von E.I. du Pont de Nemours and Company.

CH
17
影院扬声器系统用户手册
LF-4215 低频扬声器
简介
LF-4215 双 15” (381 毫米 ) 的低频机壳专为影院应用设计。LF-4215 和传
统 “摇滚”低音系统的不同之处在于它可以满足影院对扩展低频响应的要
求。根据高频系统的要求，LF-4215 可覆盖 35 赫兹到 1000 赫兹的频率范
围。 由于强耦合低音扬声器 （CCW）的低音扬声器之间间距小，因此和大间
距设计相比，具有耦合好，较大频率范围覆盖角度宽的特点。
两个定制 400 瓦，15” 换频器专为影院使用开发。特别具有超大 4” (100
毫米 ) 音圈和一个多通风极片。确保即使在高功率的情况下， 也能保持清凉
的运行环境。温度低可以增加换频器的寿命，并且减少高驱动水平下的功率
压缩问题。低切极片确保音圈在对称磁隙 （SMG）中运行，从而减少了二次
谐波失真。
机壳由高质量的总配线架面板构成，具有单低音室的特点 （SWC，每个换频
器有各自分开的音室）。在非常少见的情况下如果变频器出现故障，可以防
止不当盒负荷造成的其余换频器振幅过大。
全辐射口 （FRP）确保气流平稳通过端口，特别是在驱动水平较高的情况
下。这可以防止潜在的声音端口噪音紊乱。无论是内部还是外部，端口开口
都是全辐射的。
由于具有端口负荷 （SPL），低音端口均匀地分布在换频器两侧，使通过换
频器背表面的内部压力更加一致。这样就防止了圆锥由于力量失衡而被错误
地放置在一边或另一边，从而减少了高驱动水平下将音圈赶出空隙中心的情
况。
机罩上部的3个T形螺母使得安装QSC高频系统更加容易。
机罩并未设计成悬挂式、可操纵式、或装配式。请勿对此机罩进行悬
挂、操纵或装配。
此产品会产生对人类听觉造成永久损伤的声压强度。请一直将听音区
域内的声压强度保持在不会对人类听力造成损伤的水平。
按照 QSC Audio Product 说明并在授权的专业工程师指导下安装。仅
限使用 QSC Audio Product 公司规定的附件、底座、零件、或支架。
所有维护请由合格的专业人士进行。设备如果受到损坏，需要进行维
修。
警告！放置、安装、装配、或悬挂扬声器产品时，检查所有硬件、悬
架、搁柜、变换器、支架和相关设备有无损坏。任何额定部件的缺
失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。
出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装
的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标
准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专
业工程师。
*TD-000141-00*
TD-000141-00 rev.B
©版权 2003, 2004，QSC Audio Products， Inc。
QSC®是 QSC Audio Products， Inc. 的注册商标
“QSC”以及 QSC 的标志在美国注册专利和商标管理局

CH
18
连接
正常连接
LF-4215 具有用于连接的阻挡带螺
旋式终端。此终端接受高达 #10AWG
的绞合式扬声器布线。对于特定的
安装，尽可能使用最大电线尺寸和
最短电线长度。观察极性标志，确
保整个系统的极性一致，以便获得
最佳表现。
第二个 SB-5218 并联
终端标志 SPK2 可用于并联另一个
LF-4215。按照右图所示连接线路。
注意：如果 LF-4215 的内部连线经
过任何修改，便不会起作用。如果
情况如此，拿掉终端杯，然后验证
有无工厂黄色跳线和蓝色跳线电线
；按要求修改或者对此扬声器进行
维修。
单个换频器连接 （需要修改）
换频器在机罩内的电线为并行。如
果要求单个换频器连接，拿掉终端
杯，然后拿掉连接在 SPK1 和 SPK2
终端间的黄色和蓝色跳线电线。换
掉终端杯，然后在机罩上作修改标
记。
单个换频器
连接样例：
并联样例：
正常连接样例：

CH
19
LF-4215 产品规格如有改变恕不另行通告。
频率范围 38 - 1300赫兹(±3 dB)
30 - 1400 赫兹可用范围 (-10 dB)
标称覆盖范围 600 赫兹时 100°水平 X 55°垂直
最大输出 134.5 dB SPL 计算峰值、1 米、半间距、在额定 rms 功率 6dB 振幅因素粉红噪声输入，25 - 250 赫
兹。
128.5 dBA SPL 计算最大连续，1 米。通常使用 dBA 尺以确定会造成永久听力损失的声源。
阻抗 标称4欧姆
最小 3.4 欧姆，150 赫兹
最大 25 欧姆，22 赫兹
最大输入功率 800 瓦 rms (6dB 振幅因素粉红噪声的 100 小时， 30 - 500 赫兹 )
1000 瓦 rms (6dB 振幅因素粉红噪声 2 小时， 30 - 500 赫兹， AES 方法 )
推荐放大器功率 - 1600 瓦 rms 最大到 4 欧姆 ( 每 LF-4218)
灵敏度 99.5 dB 半间距， 93.5 dB 全间距， 35 - 1000 赫兹， 1 瓦， 1 米
推荐处理 此因素过虑低于 30 赫兹， > 每八度音程 18 dB 最大推荐交叉音频为 1000 赫兹。在
www.qscaudio.com 网站可获得 QSC DSP 的配置情况。如有要求即可获得替换处理硬件的参
数。
连接器 阻挡带螺旋式终端接受高达 #10 AWG 绞合式电线。四个终端 ( 两个输入和两个并行输出 )。
驱动器以并联形式内部连接。独立连接换频器的时候，拿掉终端杯内部边上的蓝色跳线和黄
色跳线电线，然后在相应处标记机罩。
换频器 两个 15” (381 毫米 ) 高效低频换频器通风式 4” (100 毫米 ) Kapton? 线圈架上的铜音圈。
高偏移 / 低失真设计、超高功率处理，以及低温和端口压缩。
机罩 类似的 B4 对齐，端口机罩带全喇叭形端口，低紊乱对称端口设计，调整为 36 赫兹，由中密
度纤维板和重型支撑构成。 特有防破坏低音喇叭安装螺丝。
尺寸 30”宽 X 36” 高 X 21” 深 (762 毫米 X 910 毫米 X 516 毫米 )
重量 195 磅。运输， 172 磅。净重 (88/78 公斤。)

CH
20
保修 （仅限美国；其它国家，请联系您的经销商或分销商）
声明
QSC Audio Products， Inc。 不承担任何因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器
或任何其它设备造成任何损坏的责任。
QSC Audio Products3 年有限质保协议。
QSC Audio Products， Inc. （QSC ）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若
在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品 – 但
您要将本产品送回我们的工厂或任一授权维修点， 预付运送费用并附带一份购买证明即销售收据影印
本。此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。本质保不适用于任何因误用、
疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损
害承担责任。此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。
在不同的州，顾客可能会有额外的权利。
此质保协议不适用于出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处购
买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版本
的 QSC 质保协议声明。联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。
联系 QSC Audio Products 公司
通信地址 :QSC Audio Products， Inc。
1675 MacArthur Boulevard
Costa Mesa， California 92626-1468 USA
电话：
主要号码 [phone]
销售和市场 [phone] 或免费电话 ( 仅限美国 ) [phone]
客服 [phone] 或免费电话 ( 仅限美国 ) [phone]
传真：
销售与市场部门传真 [phone]
客服传真 [phone]
网址 www.qscaudio.com
E-mail:[e-mail]
[e-mail]
QSC Audio Products， Inc. 1675 MacArthur Boulevard Costa Mesa， California 92626 USA
©2003, 2004 “QSC”以及 QSC 的标志在美国注册。专利和商标管理局
Kapton®E.I. 的注册商标 du Pont de Nemours and Company。
