RADEMACHER RolloTron Swivel Winder Standard DuoFern... User manual

VBD 640-1 (06.20)
Artikel-Nr. :
RolloTron Schwenkwickler Standard DuoFern 2510 1423 30 11
RolloTron Schwenkwickler Standard DuoFern 2550 * 1415 30 11
* Minigurtband
Elektrischer Rollladen-Gurtwickler RolloTron Schwenkwickler Standard DuoFern
Original Betriebs- und Montageanleitung.............................................................1
DE
Electronic Roller Shutter Belt Winder RolloTron Swivel Winder Standard DuoFern
Translation of the Original Operating and Assembly Manual...................... 49
EN
Item No.:
RolloTron Swivel Winder Standard DuoFern 2510 1423 30 11
RolloTron Swivel Winder Standard DuoFern 2550 * 1415 30 11
* Mini belt

2
DE
...mit dem Kauf des RolloTron Schwenkwickler Standard
DuoFern haben Sie sich für ein Qualitätsprodukt aus dem
Hause RADEMACHER entschieden.Wir danken Ihnen für
Ihr Vertrauen.
Dieser Rollladen-Gurtwickler ist sowohl unter Aspekten
des größten Komforts und der optimalen Bedienbarkeit
als auch unter Gesichtspunkten der Solidität und Lang-
lebigkeit entstanden. Mit einem kompromisslosen
Qualitätsanspruch und nach langen Versuchsreihen
sind wir stolz, Ihnen dieses innovative Produkt zu prä-
sentieren.
Dahinter stehen alle hochqualifizierten Mitarbeiter-
innen und Mitarbeiter aus dem Hause RADEMACHER.
Sehr geehrte Kunden ...
i

3
DE
Inhaltsverzeichnis
i
i Sehr geehrte Kunden ..................................................2
1. Diese Anleitung ... ........................................................4
1.1 Anwendung dieser Anleitung........................................... 4
2. Gefahrensymbole.........................................................4
2.1 Gefahrenstufen und Signalwörter...................................5
2.2 Verwendete Darstellungen und Symbole ...................5
3. Sicherheitshinweise.....................................................6
3.1 Bestimmungsgemäße Verwendung............................... 8
3.2 Nicht bestimmungsgemäße Verwendung...................9
3.3 Fachbegriffe - Begriffserklärung.....................................10
4. Lieferumfang...............................................................11

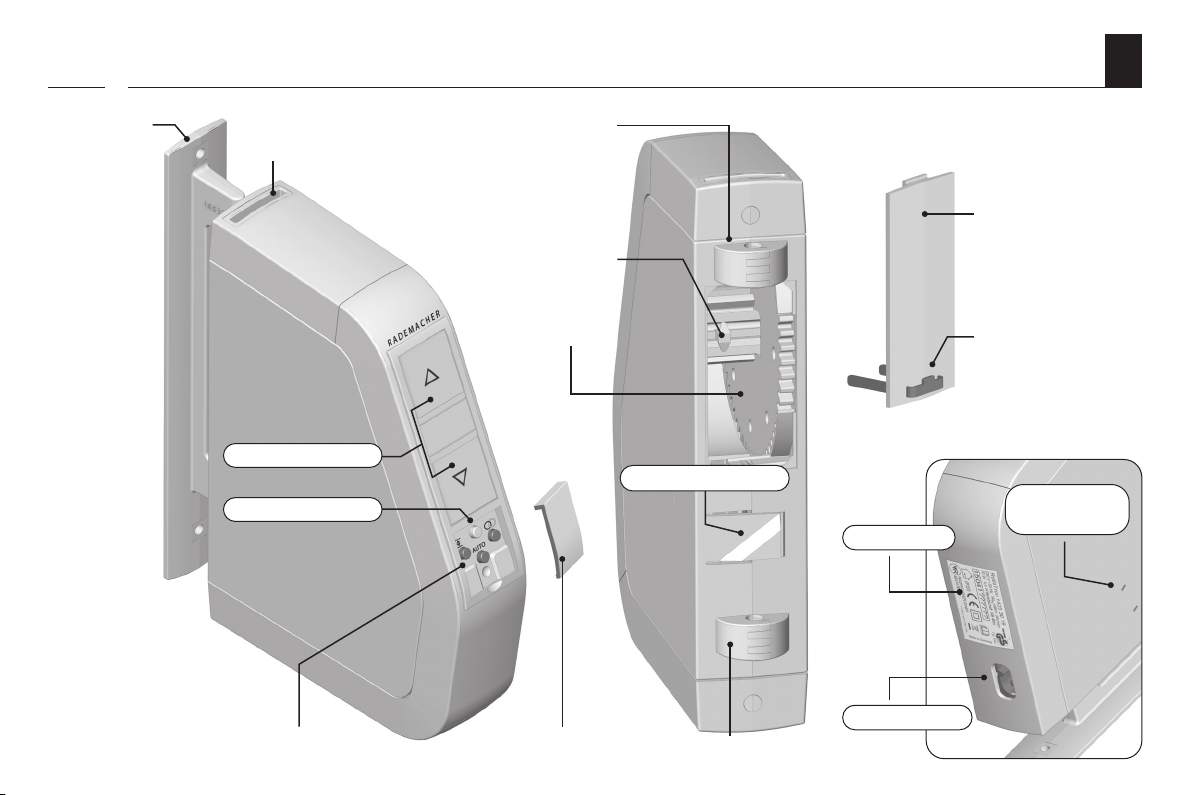

5. Gesamtansicht RolloTron Schwenkwickler
Standard DuoFern......................................................12
5.1 Bedientasten und Kontrollleuchte ................................13
6. Funktionsbeschreibung............................................14
6.1 Beschreibung der Sicherheitsfunktionen ...................15
6.2 Funktionstabelle im DuoFern Netzwerk......................16
7. Technische Daten .......................................................17

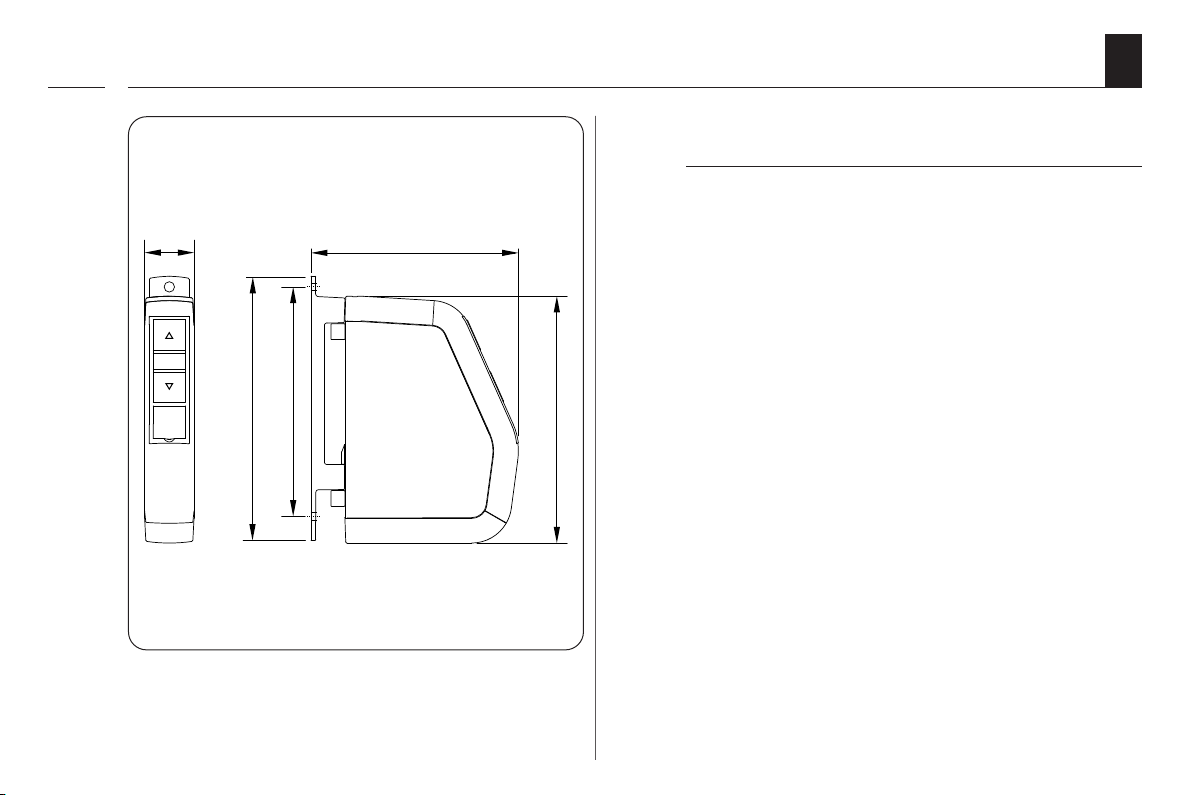

7.1 Abmessungen.......................................................................18
7.2 Zulässige Rollladen-Gurtbänder ....................................19
8. Sicherheitshinweise zur Montage...........................20
8.1 Sie benötigen folgendes Werkzeug..............................20
9. Montagevorbereitungen..........................................21
10. Die Wandhalterung montieren................................23
11. Das Gurtband einführen und befestigen ..............25
12. Den RolloTron Schwenkwickler
Standard DuoFern montieren..................................27
13. Endpunkte einstellen ................................................28
14. Manuelle Bedienung .................................................30
15. Hinweise zum An- und Abmelden von
DuoFern Sendern .......................................................31
15.1 Anmelden von DuoFern Sendern..................................32
15.2 Abmelden von DuoFern Sendern..................................33
15.3 Aufräumen im DuoFern Netzwerk.................................34
16. Automatikbetrieb.......................................................35
16.1 Alle Automatikfunktionen gemeinsam
ein-/ausschalten...................................................................37
16.2 Die Sonnenposition einstellen........................................38
17. Alle Einstellungen löschen, Softwarereset............39
18. Den RolloTron Schwenkwickler Standard
DuoFern ausbauen (z. B. bei Umzug) .....................40
19. Das Gurtband bei Geräteausfall entfernen...........42
20. Was tun, wenn... ?.......................................................43
21. Hinweise zur Wartung und Pflege...........................45
22. Zugkraftdiagramm.....................................................46
23. Zubehör........................................................................46
24. Vereinfachte EU-Konformitätserklärung ...............47
25. Garantiebedingungen...............................................48

4
DE
i
1. Diese Anleitung ...
...beschreibt Ihnen die Montage, den elektrischen An-
schluss und die Bedienung des Rollladen-Gurtwicklers
RolloTron Schwenkwickler Standard DuoFern.
1.1 Anwendung dieser Anleitung
◆Bitte lesen Sie diese Anleitung vollständig durch und
beachten Sie alle Sicherheitshinweise, bevor Sie mit
den Arbeiten beginnen.
◆Lesen Sie auch die Gebrauchsanleitungen des Zu-
behörs (zum Beispiel des HomePilot®) falls vorhan-
den.
◆Diese Anleitung ist Teil des Produkts. Bewahren Sie
sie gut erreichbar auf.
◆Fügen Sie diese Anleitung bei Weitergabe des RolloTron
Schwenkwickler Standard DuoFern an Dritte bei.
◆Bei Schäden, die durch Nichtbeachtung dieser Anleitung und
der Sicherheitshinweise entstehen, erlischt die Garantie. Für
Folgeschäden, die daraus resultieren, übernehmen wir keine
Haftung.
2. Gefahrensymbole
In dieser Anleitung verwenden wir folgende
Gefahrensymbole: Lebensgefahr durch Stromschlag
Gefahrenstelle / gefährliche Situation
i
i

5
DE
i
GEFAHR!
Diese Gefährdung wird zu schweren Verletzungen oder
zum Tode führen, sofern sie nicht vermieden wird.
2.1 Gefahrenstufen und Signalwörter
WARNUNG!WARNUNG!
Diese Gefährdung kann zu schwerenVerletzungen oder
zum Tod führen, sofern sie nicht vermieden wird.
VORSICHT!
Diese Gefährdung kann zu geringfügigen bis mittel-
schweren Verletzungen führen, sofern sie nicht vermie-
den wird.
ACHTUNG!
Diese Gefährdung kann zu Sachschäden führen.
2.2 Verwendete Darstellungen und Symbole
Darstellung Beschreibung
1. Handlungsschritte
2.
◆Aufzählung
(1) oder a) Liste
Lesen Sie die
zugehörige Anleitung
i
weitere nützliche
Informationen
i

6
DE
3. Sicherheitshinweise
Der Einsatz defekter Geräte kann zur Gefährdung
von Personen und zu Sachschäden führen (Strom-
schlag, Kurzschluss).
◆Verwenden Sie niemals defekte oder beschädigte
Geräte.
◆Prüfen Sie den RolloTron Schwenkwickler Standard
DuoFern und das beiliegende Netzkabel auf Unver-
sehrtheit.
◆Wenden Sie sich bitte an unseren Kundendienst
(s. Seite 48), falls Sie Schäden am Gerät feststellen.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr.
◆Unterweisen Sie alle in Frage kommenden Personen
im sicheren Gebrauch des RolloTron Schwenkwickler
Standard DuoFern.
◆Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten physi-
schen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen.
◆Kinder dürfen nicht mit dem Gerät und auch nicht
mit Fernbedienungen spielen. Reinigung und Be-
nutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
◆Beobachten Sie während der Einstellungen und
im normalen Betrieb den Rollladen und halten Sie
Personen fern, die durch plötzliches Nachrutschen
des Rollladens zu Schaden kommen können.
◆Führen Sie alle Reinigungsarbeiten am Rollladen im
spannungslosen Zustand aus.
Die Netzsteckdose und der Netzstecker müssen im-
mer frei zugänglich sein.
i

7
DE
3. Sicherheitshinweise
Das Überschreiten der maximal zulässigen Laufzeit
(KB) kann zur Überlastung und zur Beschädigung des
RolloTron Schwenkwickler Standard DuoFern führen.
◆Die maximal zulässige Laufzeit für eine Fahrt darf im
Betrieb nicht überschritten werden. Der RolloTron
Schwenkwickler Standard DuoFern verfügt dazu
über eine Laufzeitbegrenzung (KB) von vier
Minuten.
◆Hat die Laufzeitbegrenzung angesprochen, muss der
RolloTron Schwenkwickler Standard DuoFern min-
destens 12 Minuten lang abkühlen. Während dieser
Zeit blinkt die Kontrollleuchte schnell. Die volle
Betriebsbereitschaft ist nach ca. einer Stunde wieder
hergestellt.
Nach der Norm DIN EN 13659 muss dafür Sorge ge-
tragen werden, dass die für die Behänge festgelegten
Verschiebebedingungen nach EN 12045 eingehalten
werden.
◆In ausgerollter Stellung muss bei einer Kraft von
150 N in Aufwärtsrichtung an der Unterkante die
Verschiebung mindestens 40 mm betragen.
◆Dabei ist besonders darauf zu achten, dass die Aus-
fahrgeschwindigkeit des Behanges auf die letzten
0,4 m, kleiner als 0,15 m/s sein muss.
i

8
DE
3.1 Bestimmungsgemäße Verwendung
Verwenden Sie den RolloTron Schwenkwickler Standard
DuoFern nur zum Heben und Senken von Rollläden mit
zulässigem Gurtband.
i
Mechanische Verriegelungen jeder Art sind
für den automatisierten Betrieb mit diesem
Gerät nicht geeignet.
Verwenden Sie nur Original-Ersatzteile
von RADEMACHER.
◆Sie vermeiden so Fehlfunktionen bzw. Schäden am
RolloTron Schwenkwickler Standard DuoFern.
◆Als Hersteller übernehmen wir keine Garantie bei der
Verwendung herstellerfremder Bauteile und daraus
entstehender Folgeschäden.
◆Alle Reparaturen am RolloTron Schwenkwickler
Standard DuoFern dürfen nur vom autorisierten
Kundendienst durchgeführt werden.
Einsatzbedingungen
◆Betreiben Sie den RolloTron Schwenkwickler Standard
DuoFern nur in trockenen Räumen.
◆Am Einbauort muss bauseitig eine frei zugängliche
230 V / 50 Hz Netzsteckdose vorhanden sein.
◆Der Rollladen muss sich leichtgängig heben und
senken lassen, er darf nicht klemmen.
◆Die Montagefläche für den RolloTron Schwenkwickler
Standard DuoFern muss eben sein.
◆Der Einbau und der Betrieb des RolloTron Schwenk-
wickler Standard DuoFern ist nur für solche Anlagen
und Geräte zulässig, bei denen eine Funktionsstö-
rung im Sender oder Empfänger keine Gefahr für
Personen oder Sachen ergibt oder bei denen dieses
Risiko durch andere Sicherheitseinrichtungen ab-
gedeckt wird.
i
Funkanlagen die auf der gleicher Frequenz
senden, können zu Empfangsstörungen
führen.
i

9
DE
3.2 Nicht bestimmungsgemäße Verwendung
DieVerwendung des RolloTron Schwenkwickler Standard
DuoFern für andere als den zuvor genannten Anwen-
dungsbereich ist nicht zulässig.
Bei Verwendung des RolloTron Schwenkwickler
Standard DuoFern im Außenbereich besteht Lebens-
gefahr durch Kurzschluss und Stromschlag.
◆Montieren und Betreiben Sie den RolloTron
Schwenkwickler Standard DuoFern niemals im
Außenbereich.
Die falsche Verwendung kann zu Personen- oder
Sachschaden führen.
Verwenden Sie das vorhandene Funksystem (z. B. das
DuoFern Funksystem) und seine Komponenten nie zur
Fernsteuerung von Geräten und Anlagen mit erhöh-
ten sicherheitstechnischen Anforderungen oder er-
höhter Unfallgefahr. Dies bedarf zusätzlicher Sicher-
heitseinrichtungen. Beachten Sie die jeweiligen gesetz-
lichen Regelungen zum Errichten solcher Anlagen.
i

10
DE
i
3.3 Fachbegriffe - Begriffserklärung
DuoFern
◆RADEMACHER Funk-Technik zur Steuerung kompa-
tibler Produkte.
WR Config-Tool
◆RADEMACHER Software zur Programmierung des
DuoFern Systems inkl. automatischem Software-
Update für die DuoFern Handzentrale.
HomePilot®
◆Der HomePilot® ist eine zentrale Steuereinheit für
RADEMACHER Funk-Produkte.
DIN EN 13659
„Abschlüsse außen - Leistungs- und Sicherheitsanforde-
rungen.“
◆Diese Norm legt die Leistungsanforderungen fest,
die an einem Gebäude befestigte Abschlüsse außen
erfüllen müssen. Sie behandelt auch signifikante
Gefährdungen für Konstruktion, Transport, Einbau,
Betrieb und Wartung der Abschlüsse.
Behang
◆Rollladen
Hinderniserkennung
◆Trifft der Rollladen bei der AB ( tt)-Bewegung auf
ein Hindernis, wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet, s. Seite 15.
Überlastsicherung
◆Blockiert derAntriebbeider AUF ( ▲▲)-Bewegung (z.B.
durchVereisung) wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet, s. Seite 15.
Endpunkte
◆In jede Laufrichtung des Rollladens wird ein End-
punkt definiert und eingestellt bei deren Erreichen
der RolloTron Schwenkwickler Standard DuoFern
abschaltet und den Rollladen anhält.
Laufzeitbegrenzung - Kurzzeitbetrieb (KB)
◆Der RolloTron Schwenkwickler Standard DuoFern
ist nicht für den Dauerbetrieb ausgelegt. Der Kurz-
zeitbetrieb definiert die maximal zulässige Laufzeit,
s. Seite 7/17.

11
DE
b) c)
d)
e)
f)
g)
a)
h) i)
i
Lieferumfang
a) 1 x RolloTron Schwenkwickler Standard DuoFern
b) 1 x Wandhalterung
c) 2 x Montageschrauben (4 x 40 mm)
d) 2 x Montageschrauben (4,2 x 19 mm)
e) 2 x Dübel (S6 x 30 mm)
f) 1 x Entriegelungsklammer
g) 1 x Anschlusskabel mit Eurostecker
h) 1 x Wickelradfachabdeckung
i) 1 x Abdeckblende
j) 1 x Gebrauchsanleitung (ohne Abbildung)
4. Lieferumfang
Vergleichen Sie nach dem Auspacken ...
den Packungsinhalt mit diesen Angaben.
Prüfen Sie die Angaben auf dem Typenschild
Vergleichen Sie die Angaben zur Spannung/Frequenz auf
dem Typenschild mit denen des örtlichen Netzes.

12
DE
Wand-
halterung Gurteinlass
Abdeckblende
Einstelltasten Montagelager
Befestigungs-
haken
Entriegelungs-
klammer
5. Gesamtansicht RolloTron Schwenkwickler Standard DuoFern
Montagelager
Wickelradfach-
abdeckung
i
Wickelrad
Typenschild
Netzanschluss
Getriebe-
entriegelung
Kontrollleuchte
Bedientasten
Montagesicherung

13
DE
i
5.1 Bedientasten und Kontrollleuchte
Pos. Symbol Beschreibung
1)
2) +Auf-/Stopp-Taste + Ab-/Stopp-Taste Der Rollladen fährt Auf / Ab oder stoppt
3) Kontrollleuchte - Statusanzeige
grün kurzes
Blinken
konstantes
Leuchten
◆Verbinden ist aktiv
◆Beim Einstellen der Sonnenposition
◆5 Sek. = Verbinden / Trennen war erfolgreich
◆5 Sek. = Aufräumen war erfolgreich
rot kurzes
Aufblitzen
kurzes
Blinken
konstantes
Leuchten
◆Rückmeldung beim Drücken der Einstelltasten
◆Trennen oder Aufräumen ist aktiv
◆Beim Einstellen der Endpunkte
◆Ein Reset wird durchgeführt
◆Die Laufzeitbegrenzung hat angesprochen
◆5 Sek. = Verbinden / Trennen ist fehlgeschlagen
◆10 Sek. = Automatikfunktionen = EIN
4) Setztaste
Einstellen der beiden Endpunkte
5)
AUTO
AUTO-Taste
Ein-/Ausschalten der Automatikfunktionen
6) DuoFern-Taste (Verbinden / Trennen)
An- und Abmeldung im DuoFern Funk-Netzwerk
1)
2)
3)
4)
5)
6)

14
DE
6. Funktionsbeschreibung
i
Der RolloTron Schwenkwickler Standard DuoFern
ist ein elektrischer Rollladen-Gurtwickler für den
Innenbereich. Die Montage erfolgt als Aufputzgerät.
Die Stromversorgung erfolgt über das beiliegende
Anschlusskabel mit Netzstecker und Kleingerätestecker.
Verwendung im DuoFern Netzwerk
Sobald Sie den RolloTron Schwenkwickler Standard
DuoFern in ein DuoFern Netzwerk einbinden, können
Sie viele Funktionen von DuoFern Sensoren und von
Steuerungen wie dem HomePilot® nutzen.
Die DuoFern Aktoren und -Sender müssen mit dem
DuoFern Netzwerk verbunden werden.
Automatikfunktionen wie Zeitautomatik, Morgen- und
Abend-Dämmerungsautomatik sowie die Sonnenauto-
matik stehen nur zur Verfügung, wenn der RolloTron
Schwenkwickler Standard DuoFern mit den entspre-
chenden Steuerungen (z. B. DuoFern Handzentrale;
HomePilot® etc.) verbunden wird, s. Seite 31.
Funktionsmerkmale und
Steuerungsmöglichkeiten:
◆Manuelle Bedienung
◆Automatikbetrieb ein-/ausschalten
◆Endpunkteinstellung
◆Dauerhafte Speicherung der Einstellungen
◆Hinderniserkennung
◆Überlastsicherung
◆Rückstellung auf die Werkseinstellungen (Reset)

15
DE
6.1 Beschreibung der Sicherheitsfunktionen
Hinderniserkennung
Die Bewegung des Gurtbandes wird überwacht.Trifft der
Rollladen bei der AB ( tt)-Bewegung auf ein Hindernis,
bewegt sich das Gurtband nicht mehr und der RolloTron
Schwenkwickler Standard DuoFern wird ausgeschaltet.
i
Nach der Abschaltung ist ein direkter Be-
trieb in die gleiche Fahrtrichtung nicht
möglich.
◆Lassen Sie den Gurtwickler zuerst in die
Gegenrichtung fahren und entfernen Sie
ein eventuell vorhandenes Hindernis.
◆Danach ist auch der Betrieb in die ur-
sprüngliche Fahrtrichtung wieder möglich.
Überlastsicherung
Der RolloTron Schwenkwickler Standard DuoFern
ist gegen Überlastung geschützt.
Blockiert der Antrieb bei der AUF (▲▲)-Bewegung (z. B.
durch Vereisung) wird der RolloTron Schwenkwickler
Standard DuoFern ausgeschaltet.
◆Beseitigen Sie zuerst die Überlastungsursache.
◆Danach ist der RolloTron Schwenkwickler Standard
DuoFern wieder in beide Fahrtrichtungen betriebs-
bereit.
i
Bei einem Ausfall der Hinderniserkennung besteht
Verletzungsgefahr.
◆Für die sichere Funktion der Hinderniserkennung
muss das Gurtband möglichst gleichmäßig aufge-
wickelt sein.
◆Achten Sie nach dem Auslösen der Hinderniser-
kennung unbedingt darauf, dass das Gurtband
während der nächsten Fahrt möglichst gerade und
gleichmäßig in das Gerät läuft.

16
DE
6.2 Funktionstabelle im DuoFern Netzwerk
i
DuoFern HomePilot®
DuoFern Umweltsensor
DuoFern Handzentrale
* WR ConfigTool mit DuoFern Handzentrale
RolloTron Comfort DuoFern / Troll Comfort DuoFern
DuoFern Handsender Standard
DuoFern Wandtaster
DuoFern Fenster-/Türkontakt
Funktion Wertebereich Werkseinstellung
1. Manuelle Bedienung Auf / Stopp / Ab - ● ● ● ●
2. Direktes Anfahren einer %-Position 0 - 100 % - ●
3. Manuellbetrieb ein / aus ein / aus aus ● ● ●
4. Zeitautomatik ein / aus ein / aus ein ● ● ● ●
5. Zufallsfunktion - - ●●●
6. Morgendämmerungsfunktion - - ● ● ● ●
7. Morgendämmerungsautomatik ein / aus ein / aus aus ● ● ● ●
8. Abenddämmerungsfunktion - - ● ● ● ●
9. Abenddämmerungsautomatik ein / aus ein / aus aus ● ● ● ●
10. Sonnenfunktion - - ● ●
11. Sonnenautomatik ein / aus ein / aus aus ● ● ● ●
12. Sonnenposition 0 - 100 % 50 % ● ● ●
13. Lüftungspositionsfunktion ein / aus ein / aus aus ● ● ●
14. Lüftungsposition 1 - 99 % 80 % ● ● ●
15. Verbindungstest - - ● ●
* Die Software „WR ConfigTool“ können Sie von unserer Internetseite
www.rademacher.de herunterladen.

17
DE
i
7. Technische Daten
Spannungsversorgung
Versorgungsspannung: 230 V ~ / 50 Hz
Nennleistung: 70 W
Leistungsaufnahme: Stand-by: < 0,7 W
Mechanische Leistung
Nenndrehmoment: 8 Nm
Maximale Drehzahl: 36 U/min
Maximale Zugkraft: 30 Kg; s. Seite 46 / Zugkraft-
diagramm
Endzugkraft: 13 Kg
DuoFern Funktechnik
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite: ◆im Gebäude: ca. 30 m *
◆im Freien: ca. 100 m
* je nach Bausubstanz
Maximale Anzahl an
DuoFern Geräten: 20
Betriebsbedingungen
Kurzzeitbetrieb (KB): 4 Minuten
(maximale Laufzeit)
Schutzklasse: II
Schutzart: IP20 (nur für trockene Räume)
Netzanschlusskabel: 2 x 0,75 mm2(H03VVH2-F)
Zulässige Umgebungs-
temperatur: 0 °C bis +40°C
Schalldruckpegel (LpA): ≤ 70 dB(A)

18
DE
172
155
185
37
199
OBEN
R A D E M A C H E R
i
7.1 Abmessungen
Alle Maßangaben in mm
RolloTron Schwenkwickler Standard DuoFern
Artikel-Nr.: 1423 30 11 / 1415 30 11

19
DE
7.2 Zulässige Rollladen-Gurtbänder
i
ACHTUNG!
Die Verwendung zu langer Gurtbänder kann zur Be-
schädigung des RolloTron Schwenkwickler Standard
DuoFern führen.
Verwenden Sie nur Gurtbänder in den zulässigen
Längen.
Tabelle 1: Zulässige Rollladen-Gurtbänder
RolloTron Schwenkwickler:
Artikel-Nr.:
Standard DuoFern (Minigurt)
1415 30 11
Standard DuoFern
1423 30 11
Gurtbandbreite: Gurtstärke Maximale Gurtlänge
15 mm (Minigurtband) 1,0 mm 5 m
23 mm (Standardgurtband)
1,0 mm 5 m
1,3 mm 4 m
1,5 mm 3,4 m
Tabelle 2: Zulässige Rollladenfläche (m2)
Rollladentyp: Gewicht/m2zulässige Rollladenfläche (m2)
Kunststoffrollläden (4,5 kg/m2) ca. 5 m2ca. 5 m2
Aluminium- und Holzrollläden (10,0 kg/m2) ca. 2,5 m2ca. 2,5 m2
i
Die Angaben sind Richtwerte und gelten für
eine ideale Einbausituation.
Auf Grund von bauseitigen Gegebenheiten
können die Werte abweichen.

20
DE
8. Sicherheitshinweise zur Montage
i
Eine schlechte Gurtbandführung kann das Gurt-
band zerstören und den RolloTron Schwenkwickler
Standard DuoFern unnötig belasten.
◆Montieren Sie den Gurtwickler so, dass das Gurtband
möglichst senkrecht in das Gerät einläuft, Sie ver-
meiden dadurch unnötige Reibung und Verschleiß.
◆Schraubendreher (Kreuzschlitz)
◆Schere
◆Zollstock oder Maßband
◆Stift
◆Eine Bohrmaschine und einen 6 mm Steinbohrer,
falls neue Montagelöcher gebohrt werden müssen.
8.1 Sie benötigen folgendes Werkzeug
Bei falscher Montage können Sachschäden
entstehen.
◆Während des Betriebes sind starke Kräfte wirksam,
die eine sichere Montage auf einem festen Unter-
grund erfordern.
i
1
2
3
4
5
6 mm
Weitere Montagehinweise
◆Um einen optimalen Betrieb zu gewährleisten, soll-
ten Sie der RolloTron Schwenkwickler Standard
DuoFern nicht auf einem metallischen Untergrund
oder in der Nähe von metallischen Gegenständen
montieren.
