Regin TG-R6EW User manual

EN INSTRUCTION
TG-R6EW
IN20017 REV. B, 2019-05-28
CCaauuttiioonn!! R ad and und rstand th instruction b for using th product.
T chnical Data
Power supply CR123A 3V lithium battery x 2
Battery life 5 years1
Frequency 868 MHz
Protection class IP54
Measuring range, temperature -40…+50 °C
Measuring range, temperature (ex-
ternal PT1000)
-50…+75 °C
Accuracy, temperature ±0.2 K
Dimensions (WxHxD) 90 x 85 x 35 mm
1. Battery life is calculated with 288 wake-ups and 120 value updates per day.
Installation
1. Open the cover by pressing the locking tab carefully with a
screwdriver.
2. Insert two CR123A lithium batteries in the battery compartments.
3. air the receiver and sensor if necessary. See description in the
variable list for the receiver RCW-M32.
4. Ensure that the receiver and sensor are paired by pressing the Test
button shortly while studying the LED indications. See Handling.
5. Make a signal strength test as described under Handling.
6. Connect the external T1000 sensor if used.
7. Mount the sensor on a wall using the mounting holes.
8. Snap on the cover.

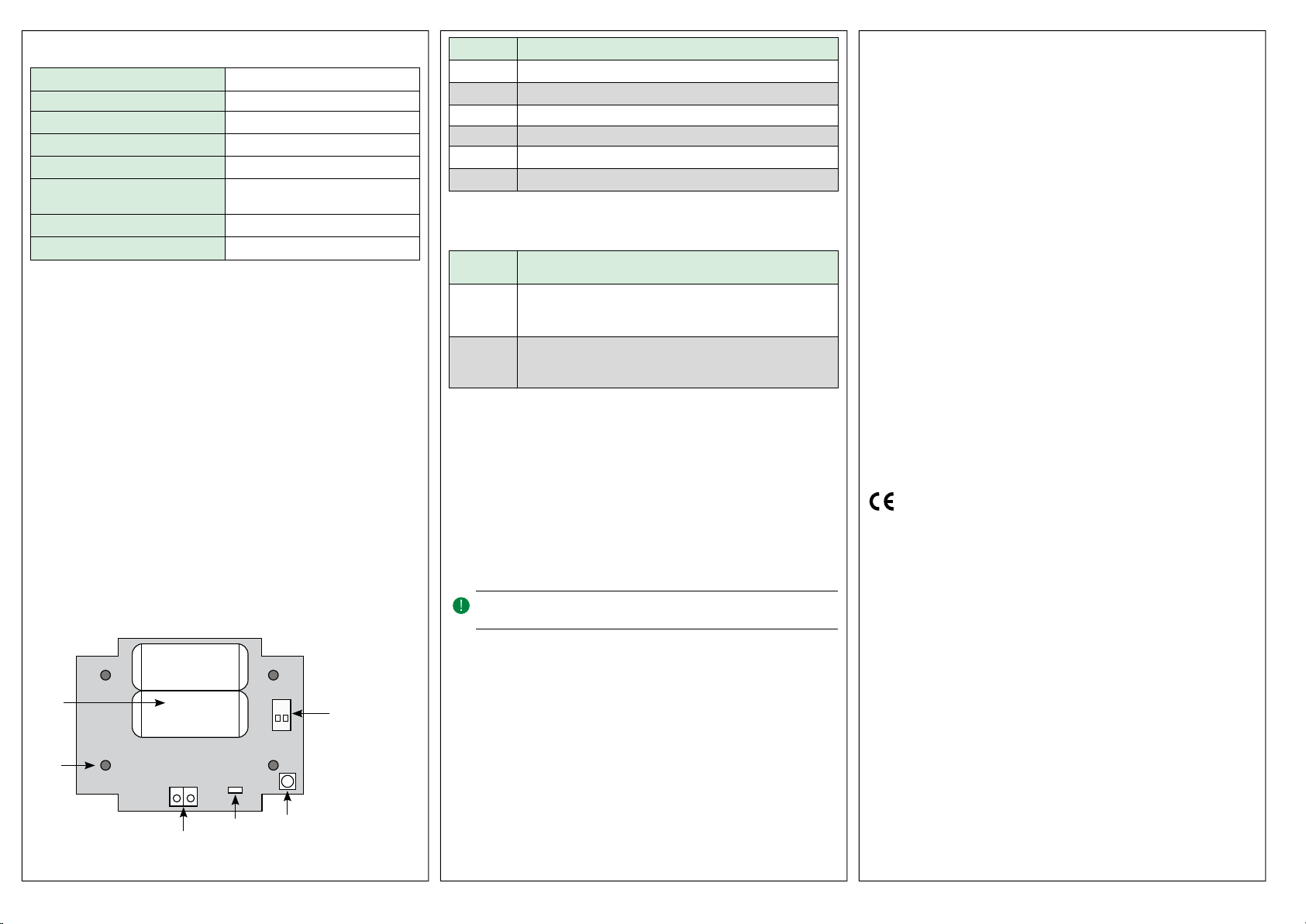

Number Description
1 Battery compartments
2 Mounting holes
3 Test button
4 LED light
5 DIP switches
6 Terminal for external PT1000 sensor
Wiring
DIP switch Description
1 Frequency
OFF = 868.6375 MHz (used in Europe)
ON = 868.2375 MHz (used in China)
2 Internal/external sensor
OFF = Internal
ON = External
S ttings
The temperature is measured at an adjustable time interval called wake
up time. If a measured value changes more than the specified limit it will
send a signal to the receiver. The sensor will always send a signal to the
receiver every 95 - 110 minutes. If the receiver does not receive a signal
from the sensor within a specified time interval it will indicate out of
signal.
For default time values, limits and how to modify them see the variable
list for the receiver.
NNoott !! Changing th tim int rvals will influ nc th batt ry lif tim .
Handling
Signal strength test
Test the signal strength to optimise the installation:
1. ush the Test button (approx. 7 s) on a paired sensor until the LED
first shines with a solid light. After that the LED behaviour will
depend on the connection quality.
– Long flash with short pause = Very good connection
(-20…-50 dB)
– Short flash with short pause = Good connection (-50…-90 dB)
– Flash with long pause (1 s) = Bad connection (< -90 dB)
– No LED = Out of range or time-out for test sequence
2. Test in different locations to optimise the connection before
installing the unit.
The test sequence lasts for 1 minute.
LED indications
– 3 flashes (when Test button is pressed): The sensor is not paired with
the receiver.
– Flashing (when Test button is pressed): The sensor is paired with the
receiver.
– Flash every 4 seconds: Batteries need to be replaced.
Function
The outdoor temperature sensor is designed to work together with
Regin's wireless receiver RCW-M32 with Modbus communication.
This product carries the CE-mark. More information is available at
www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
1
+-
+-
6
ON
2 (x4)
3
4
5
12
TG-R6EW 1

SE INSTRUKTION
TG-R6EW
OObbss rrvv rraa!! Läs och förstå instruktion n innan du använd r produkt n.
T kniska data
Strömförsörjning CR123A 3V litiumbatteri x 2
Batterilivslängd 5 år1
Frekvens 868 MHz
Skyddsklass IP54
Mätområde, temperatur -40…+50 °C
Mätområde, temperatur (extern
PT1000)
-50…+75 °C
Noggrannhet, temperatur ±0,2 K
Dimensioner (BxHxD) 90 x 85 x 35 mm
1. Batterilivslängden beräknas med 288 mättillfällen och 120 värdeuppdateringar
per dag.
Installation
1. Öppna locket genom att trycka in låsningsfliken försiktigt med en
skruvmejsel.
2. lacera två CR123A litiumbatterier i batterifacken.
3. arkoppla mottagaren och givaren om det behövs. Se beskrivning i
variabellistan för mottagaren RCW-M32.
4. Kontrollera att mottagaren och givaren är parkopplade genom att
trycka in Testknappen och studera samtidigt lysdiodernas
indikeringar. Se Hantering.
5. Testa signalstyrkan enligt beskrivningen under Hantering.
6. Koppla in den externa T1000 givaren om den används.
7. Montera givaren på en vägg genom att använda monteringshålen.
8. Snäpp på locket.
Nummer Beskrivning
1 Batterifack
2 Monteringshål
3 Testknapp
4 Lysdiod
5 DIP-switchar
6 Plint för extern PT1000 givare.
Inkoppling
DIP-switch Beskrivning
1 Frekvens
AV = 868,6375 MHz (används i Europa)
PÅ = 868,2375 MHz (används i China)
2 Inbyggd eller extern givare
AV = Inbyggd
PÅ = Extern
Inställningar
Temperaturen mäts vid ett reglerbart tidsintervall som kallas wake up
time. Om ett uppmätt värde ändras mer än det angivna gränsvärdet
skickar den en signal till mottagaren. Givaren skickar alltid en signal till
mottagaren var 95 - 110 minut. Om mottagaren inte får en signal från
givaren inom ett angivet tidsintervall kommer den att indikera förlorad
kontakt.
För förinställda tidsvärden, gränser och hur man ändrar dem, se
variabellistan för mottagaren.
NNoott rraa!! G nom att ändra tidsint rvall r påv rkas batt rilivslängd n.
Hant ring
Test av signalstyrka
Testa signalstyrkan för att optimera installationen:
1. Tryck in Testknappen (approx. 7 s) på en parkopplad givare tills
lysdioden lyser med ett fast sken. Efter det beror lysdiodernas
uppförande på anslutningens kvalité.
– Lång blinkning med kort paus = Mycket bra anslutning
(-20…-50 dB)
– Kort blinkning med kort paus = Bra anslutning (-50…-90 dB)
– Blinkning med lång paus (1 s) = Dålig anslutning (<-90 dB)
– Ingen lysdiod = Utom räckhåll eller time-out för testsekvens
2. rova på olika platser för att optimera anslutningen innan enheten
installeras.
Testsekvensen varar 1 minut.
Lysdiodindikeringar
– 3 blinkningar (när Testknapp trycks in): Givaren är inte parkopplad
med mottagaren.
– Blinkar (när Testknapp trycks in): Givaren är parkopplad med
mottagaren.
– Blinkning var 4 sekund: Batterierna behöver bytas.
Funktion
Utetemperaturgivaren är utformad för att fungera med Regins trådlösa
mottagare RCW-M32 med Modbus kommunikation.
rodukten är CE-märkt. Mer information finns på www.regincontrols.
com.
Kontakt
AB Regin, Box 116, 428 22 Kållered, Sverige
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
DE INSTALLATIONSANLEITUNG
TG-R6EW
VVoorrssiicchhtt L s n Si di s Montag anl itung vor Einsatz d s Produkt s
durch.
1
+-
+-
6
ON
2 (x4)
3
4
5
12
TG-R6EW 2

T chnisch Dat n
Stromversorgung CR123A 3V Lithiumbatterie x 2
Batterielebensdauer 5 Jahre1
Frequenz 868 MHz
Schutzart IP54
Messbereich, Temperatur -40…+50°C
Messbereich, Temperatur (externer
PT1000)
-50...+75°C
Genauigkeit, Temperatur ±0.2 K
Abmessungen (B x H x T) 90 x 85 x 35 mm
1. Die Batterielebensdauer wurde folgendermaßen berechnet: 288 x aufwachen
und 120 Werte übertragen pro Tag.
Installation
1. Nehmen Sie den Deckel ab durch ressen auf den Verschlusshaken
mit einem Schraubenzieher.
2. Setzen Sie die beiden 1,5V CR123A Lithiumbatterien ein.
3. Koppeln Sie den Fühler mit dem Empfänger. Lesen Sie bitte auch
die Beschreibungen in der Variablenliste des EmpfängersRCW-M32.
4. Stellen Sie sicher, dass der Empfänger und der Fühler gekoppelt sind
durch kurzes Drücken auf die Test-Taste und betrachten der LED-
Anteige. Siehe Bedienung.
5. Testen Sie die Signal-Stärke wie beschrieben unter Bedienung.
6. Verbinden Sie den externen T1000-Fühler, falls vorhanden.
7. Montieren Sie den Fühler an der Wand unter Verwendung der
Befestigungsbohrung.
8. Bringen Sie die Abdeckung an.
Nummer Beschreibung
1 Batteriefach
2 Befestigungsbohrung
3 Test-Taste
4 LED Leuchte
5 DIP-Schalter
6 Klemmen für einen externen PT1000-Fühler.
V rdrahtung
DIP-
Schalter
Beschreibung
1 Frequenz
AUS = 868.6375 MHz (verwendet in Europe)
AN = 868.2375 MHz (verwendet in Asien)
2 Interner/Externer Fühler
AUS = Interner Fühler
AN = Externer Fühler (PT1000)
Einst llung n
Die Temperatur wird in einem einstellbaren Zeitintervall gemessen
genannt: Aufwachzeit (wake up time). Ändert sich der gemessene Wert
mehr als um eine vorgegebene Abweichung wird ein Signal an den
Empfänger gesendet. Der Sender überträgt ein Signal mindestens alle
95-110 Minuten zum Empfänger. Empfängt der Empfänger kein Signal
innerhalb eines vorgegebenen Zeitintervalls dann zeiget er Kein Signal
(out of signal)an.
In der Variablenliste vom Empfänger finden Sie die Standardwerte,
Grenzen und wie diese verändert werden können.
HHiinnww iiss!! Di V ränd rung d r Z itint rvall hat in n dir kt n Einfluß
auf di Batt ri l b nsz it.
B di nung
Signalstärke
Testen Sie die Signalstärke um die Installation zu optimieren:
1. Drücken Sie die Test-Taste (ungefähr 7 Sekunden lang) auf einem
gekoppelten Fühler/Melder bis die LED konstant leuchtet. Danach
ändert sich das Verhalten der LED je nach Qualität der Verbindung.
– Langes Leuchten mit kurzen ausen = Sehr gute Verbindung
(-20...-50 dB)
– Kurzes Leuchten mit kurzen ausen = Gute Verbindung
(-50...-90 dB)
– Leuchten mit langen ausen (1s) = Schlechte Verbindung
(<-90 dB)
– Keine LED = Außerhalb der Reichweite oder Ende der
Testsequenz
2. Testen Sie die Verbindung an mehreren ositionen, um die
Kommunikation zu optimieren, bevor Sie den Fühler installieren.
Die Testsequenz dauert ungefähr eine Minute.
LED-Anzeige
– 3 x Blinken (Wenn die Test-Taste gedrückt ist): Der Fühler ist nicht
mit dem Empfänger gekoppelt.
– Blinken (Wenn die Test-Taste gedrückt ist): Der Fühler ist mit dem
Empfänger gekoppelt.
– Blinken alle 4 Sekunden: Die Batterien müssen ausgetauscht
werden.
Funktion
Der Außentemperaturfühler wurde entwickelt, um mit dem Funk-
Empfänger von Regin mit Modbus Kommunikation zu arbeiten.
Dieses rodukt trägt das CE-Zeichen. Mehr Information können Sie auf
www.regincontrols.de finden.
Kontakt
Regin Controls Deutschland GmbH, Haynauer Str. 49, 12249 Berlin,
Deutschland
Tel: [phone], Fax: [phone]
www.regincontrols.de, [email protected]
FR INSTRUCTION
TG-R6EW
AAtttt nnttiioonn !! V uill z lir att ntiv m nt l'instruction avant d'utilis r l
produit.
1
+-
+-
6
ON
2 (x4)
3
4
5
12
TG-R6EW 3

Caractéristiqu s t chniqu s
Alimentation électrique Batterie CR123A 3V au lithium x 2
Durée de vie 5 ans1
Fréquence 868 MHz
Indice de protection IP54
Plage de mesure, température -40…+50 °C
Plage de mesure, température
(PT1000)
-50…+75 °C
Précision, température ±0,2 K
Dimensions (LxHxP) 90 x 85 x 35 mm
1. La durée de vie de la batterie est calculée sur 288 réveils et 120 mises à jour de
valeurs par jour.
Installation
1. our retirer la façade, utiliser un tournevis et appuyer délicatement
sur la languette.
2. Insérer les deux piles au lithium CR123A dans les compartiments à
piles.
3. Appairer le récepteur et la sonde si nécessaire. Voir mode d'emploi
dans la liste des variables du récepteur RCW-M32.
4. Vérifier que le récepteur et la sonde sont appairés en appuyant
brièvement sur le bouton Test en observant les indications LED. Voir
anipulation.
5. Tester la force du signal comme indiqué dans la section
anipulation.
6. Connecter la sonde externe T1000 si celle-ci est utilisée.
7. Monter la sonde sur un mur en utilisant les trous de fixation.
8. Enclipser la façade.
Numéro Description
1 Compartiments de piles
2 Perforations pour le montage
3 Bouton Test
4 Indicateur LED
5 Interrupteurs DIP
6 Bornier pour sonde PT1000 externe.
Raccord m nt
Interrupteur
DIP
Description
1 Fréquence
OFF = 868.6375 MHz (utilisé en Europe)
ON = 868.2375 MHz (utilisé en Chine)
2 Sonde interne/externe
OFF = Interne
ON = Externe
Réglag s
La température est mesurée à des intervalles réglables, appelées Réveils.
Si la valeur mesurée varie plus que le seuil déterminé, un signal sera
envoyé au récepteur. La sonde envoie systématiquement un signal au
récepteur toutes les 95-110 minutes. Si le récepteur ne reçoit pas de
signal d'une sonde pendant une durée déterminée, il indiquera hors de
portée.
Toutes les informations sur le paramétrage des délais et les valeurs pas
défaut se trouvent dans la liste des variables du récepteur.
NNBB !! Il st possibl d rallong r la duré d vi d s pil s n modifiant l s
int rvall s d t mps.
Manipulation
Test de la force du signal
Vérifier la force du signal pour optimiser l'installation :
1. Appuyer sur le bouton Test (env. 7 s) sur une sonde appairée jusqu'à
ce que la LED s'allume en continu. Maintenant, la LED indique la
qualité de la connexion.
– Flash long avec temps de pause court = Excellente connexion
(-20…-50 dB)
– Flash court avec temps de pause court = Bonne connexion
(-20…-50 dB)
– Flash avec temps de pause long (1 s) = Mauvaise connexion
(< -90 dB)
– Aucune lumière = Hors de portée ou séquence de test terminée
2. Effectuer le test à différents endroits pour optimiser la connexion
avant d'installer l'appareil.
La séquence de test dure 1 minute.
Voyant d’indications
– 3 flashs (lorsque le bouton Test est activé) : La sonde n'est pas
appairée avec le récepteur.
– Clignotant (lorsque le bouton Test est activé) : La sonde est appairée
avec le récepteur.
– Un flash toutes les 4 secondes : Les piles doivent être remplacées.
Fonction
La sonde de température est conçue pour fonctionner avec le récepteur
sans fil Regin avec communication Modbus, RCW-M32.
Ce produit porte le marquage CE. our plus d'information, veuillez
consulter le site web www.regincontrols.com.
Contact
AB Regin, Box 116, 428 22 Kållered, Sweden
Tel: [phone], Fax: [phone]
www.regincontrols.com, [email protected]
1
+-
+-
6
ON
2 (x4)
3
4
5
12
TG-R6EW 4
