resideo Braukmann NK295C User manual

R32347456-001 Rev.A
Braukmann
NK295C
Installation instructions Einbauanleitung Instructions d'installation Istruzioni di montaggio
Instrukcja montażu Beépítési útmutató Návod na montáž
Refilling Combination
Nachfüllkombination
Combinaison de remplissage
Gruppo di riempimento
Zespółnapełniający
Utántöltőarmatúra
Doplňovací kombinace

GB
2 MU1H-1548GE23 R0420
1 Safety Guidelines
1. Follow the installation instructions.
2. Use the appliance
• according to its intended use
• in good condition
• with due regard to safety and risk of danger.
3. Note that the appliance is exclusively for use in the
applications detailed in these installation instructions
(see 2 Technical Data). Any other use will not be
considered to comply with requirements and would
invalidate the warranty.
4. Please take note that any assembly, commissioning,
servicing and adjustment work may only be carried
out by authorized persons.
5. Immediately rectify any malfunctions which may
influence safety.
2 Technical Data
3 Options
For Options visit homecomfort.resideo.com/europe
4 Assembly
4.1 Installation Guidelines
• Install in horizontal pipework with discharge
connection directed downwards
• The installation may not take place in areas or ducts
where poisonous gases or vapours may be present or
where flooding can occur
• The installation location must be ventilated well
• The installation location should be protected against
frost and be easily accessible
– Simplified maintenance and cleaning
– Pressure gauge at the pressure reducing valve
can be read off easily
• In order to avoid flooding, it is recommended to
arrange a permanent, professionally dimensioned
wastewater connection
• Requires regular maintenance in accordance with
EN 806-5
• Provide a straight section of pipework of at least five
times the nominal valve size after the pressure
reducing valve (in accordance with EN 806-2)
• The refilling combination has an integrated strainer -
no separate strainer necessary
– Refilling combination is protected against
malfunction and corrosion damage resulting from
ingress of foreign bodies, e.g. welding beads,
sealing materials, metal cuttings and rust

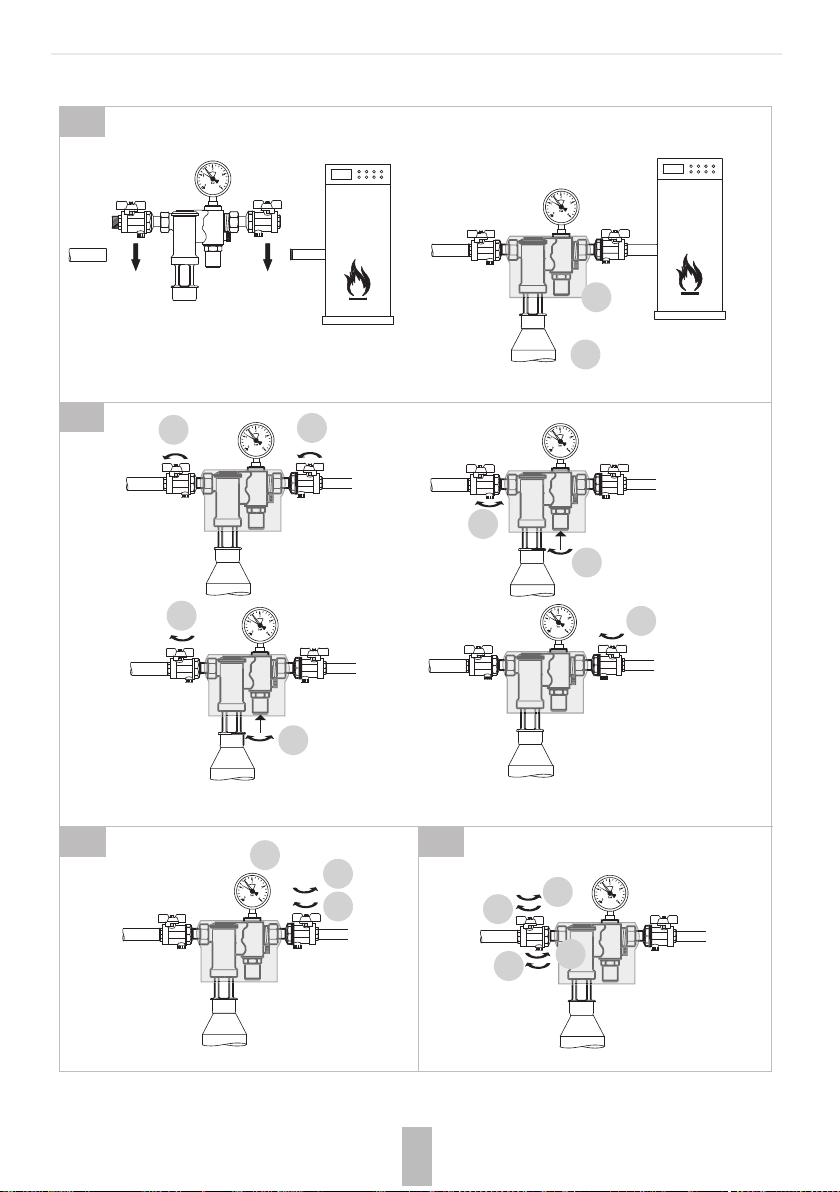

4.2 Assembly instructions
To avoid stagnating water, the refilling combination
must be connected as directly as possible to the
supply line!
The guidelines of drinking water regulations apply for
installation!
1. Thoroughly flush pipework
2. Remove the isolation shell
3. Install refilling combination
• Install in horizontal pipework with discharge
connection directed downwards
• Note flow direction (indicated by arrow)
• Install without tension or bending stresses
4. Attach drain pipe to discharge connection (plastic pipe
HT 40)
5. Install isolation shell
5 Start-up
5.1 Setting outlet pressure
1. Close shut-off valve on inlet and outlet
2. Slacken tension in compression spring
• Insert the available adjuster knob and turn to the
left
3. Open and close drain cock at the shut off ball valve
downstream.
• Pressure reducing valve is decompressed.
4. Slowly open shut-off valve on inlet
5. Turn adjuster knob until the manometer shows the
desired value
6. Remove adjuster knob
7. Slowly open shut-off valve on outlet
Media
Medium: Water without inhibitors
Connections/Sizes
Connection sizes: 1/2" AG
Connection size discharge: 40 mm
Pressure values
Inlet pressure: 1.5 - 10 bar
Outlet pressure: 1.5 - 6 bar
Operating temperatures
Max. operating temperature
medium:
65 °C
Specifications
Liquid category backflow
preventer CA:
3 (slightly toxic materials)
Installation position: horizontal pipework with
discharge connection
directed downwards

GB
MU1H-1548GE23 R0420 3
6 Maintenance
In order to comply with EN 806-5, water fixtures must
be inspected and serviced on an annual basis.
As all maintenance work must be carried out by an
installation company, it is recommended that a
servicing contract should be taken out.
In accordance with EN 806-5, the following measures must
be taken:
6.1 Inspection
6.1.1Pressure reducing valve
1. Close ball valve on the outlet side of the refilling
combination
2. Check outlet pressure on pressure gauge when no
flow is occurring
• If the pressure is increasing slowly, the valve may
be dirty or defective. In this instance, carry out
servicing and cleaning (See 6 Maintenance)
3. Slowly open the ball valve on the outlet side of the
refilling combination
6.1.2System disconnector
1. Close shut-off valve on inlet
2. Open the drain point on the inlet side of the shut-off
ball valve.
• If the differential pressure between middle and
inlet chambers is less than 10 % of the inlet
pressure, the system disconnector moves into
disconnect position (back suction). The inlet side
backflow preventer closes and the discharge valve
opens.
Discharge valve does not open, replace backflow
preventer!
3. Close the drain point on the inlet side of the shut-off
ball valve
4. Slowly open shut-off valve on inlet
6.1.3Leak-tightness
1. Open sampling point
Refilling combination changes into flow position.
2. Optical control backflow preventer of location and
tightness.
If water exits at the refilling combination, call the
technicalcustomer support service!
7 Disposal
Observe the local requirements regarding correct waste
recycling/disposal!
8 Troubleshooting
Problem Cause Remedy
Beating sounds Non return valve is faulty Call our Technical Customer Services
Water is escaping from refilling
combination
Sealing elements are contaminated or
worn
Call our Technical Customer Services
No or too small water flow rate Refilling combination is not fitted in flow
direction
Fit refilling combination in flow direction
(note direction of arrow on housing)
Ball valves up- or downstream of refilling
combination are not fully open
Open ball valves entirely
Drain cocks at the shut off ball valves up-
and downstream of the refilling
combination are not fully close
Close drain cocks
Pressure reducing valve is not set to the
desired outlet pressure
Set outlet pressure
Refilling combination change not into
flow position
Check supply pressure with reaction
pressure
Call our Technical Customer Services
Refilling combination opens and closes in
short time intervals (pump)
plant downstream leaky Check plant
Non return valve is contaminated or worn Call our Technical Customer Services

D
4 MU1H-1548GE23 R0420
1 Sicherheitshinweise
1. Beachten Sie die Einbauanleitung.
2. Benutzen Sie das Gerät
• bestimmungsgemäß
• in einwandfreiem Zustand
• sicherheits- und gefahrenbewusst.
3. Beachten Sie, dass das Gerät ausschließlich für den
in dieser Einbauanleitung genannten
Verwendungsbereich bestimmt ist (siehe
2 Technische Daten). Eine andere oder darüber
hinausgehende Benutzung gilt als nicht
bestimmungsgemäß.
4. Beachten Sie, dass alle Montage-, Inbetriebnahme,
Wartungs- und Justagearbeiten nur durch autorisierte
Fachkräfte ausgeführt werden dürfen.
5. Lassen Sie Störungen, welche die Sicherheit
beeinträchtigen können, sofort beseitigen.
2 Technische Daten
3 Produktvarianten
Produktvarianten finden Sie unter homecomfort.resideo.com/
europe
4 Montage
4.1 Einbauhinweise
• Einbau in waagrechte Rohrleitung mit
Ablaufanschluss nach unten
• Der Einbau darf nicht in Räumen oder Schächten
erfolgen, in denen giftige Gase oder Dämpfe auftreten
und die überflutet werden können (Hochwasser)
• Der Einbauort muss gut belüftet sein
• Der Einbauort muss frostsicher und gut zugänglich
sein
– Vereinfacht Inspektion und Instandhaltung
– Manometer am Druckminderer kann gut
beobachtet werden
• Beruhigungsstrecke von mindestens 5x DN nach
Nachfüllkombination vorsehen
(entsprechend DIN EN 806-2)
• Schmutzfänger in der Nachfüllkombination integriert -
kein separater Schmutzfänger notwendig
– Nachfüllkombination wird vor Funktionsstörungen
und Korrosionsschäden durch eingespülte
Fremdkörper, z.B. Schweißperlen,
Dichtungsmaterial, Späne oder Rost geschützt
• Um Überflutungen zu vermeiden, empfiehlt es sich
einen dauerhaften fachgerecht dimensionierten
Abwasseranschluss herzustellen
• Instandhaltungspflichtige Armatur nach
DIN EN 806-5
4.2 Montageanleitung
Um stagnierendes Wasser zu vermeiden ist die
Nachfüllkombination möglichst nah an die
Versorgungsleitung anzuschließen!
Bei der Montage gelten die Regeln der
Trinkwasserverordnungen!
1. Rohrleitung gut durchspülen
2. Isolierschale abnehmen
3. Nachfüllkombination einbauen
• Einbau in waagrechte Rohrleitung mit
Ablaufanschluss nach unten
• Durchflussrichtung beachten (Pfeilrichtung)
• Spannungs- und biegemomentfrei einbauen
4. Ablaufleitung an Ablaufanschluss anschließen
(Kunststoffrohr HT 40)
5. Isolierschale montieren
5 Inbetriebnahme
5.1 Hinterdruck einstellen
1. Absperrarmatur ein- und ausgangsseitig schließen
2. Druckfeder entspannen
• Beiliegenden Verstellgriff einstecken und nach
links drehen
3. Entleerung am Absperrkugelhahn ausgangsseitig
öffnen und schließen.
• Druckminderer wird druckentlastet.
4. Absperrarmatur eingangsseitig langsam öffnen.
5. Verstellgriff drehen, bis Manometer gewünschten
Wert anzeigt.
6. Verstellgriff abziehen
7. Absperrarmatur ausgangsseitig langsam öffnen.
Medien
Medium: Wasser ohne Inhibitoren
Anschlüsse/Größen
Anschlussgrößen: 1/2” IG
Ablaufanschluss: 40 mm
Druckwerte
Vordruck: 1,5 - 10 bar
Hinterdruck: 1,5 - 6 bar
Betriebstemperaturen
Max. Betriebstemperatur des
Mediums:
65 °C
Spezifikationen
Flüssigkeitskategorie
Systemtrenner CA:
3 (wenig giftige Stoffe)
Einbaulage: waagrecht mit
Ablaufanschluss nach unten

D
MU1H-1548GE23 R0420 5
6 Instandhaltung
Nach DIN EN 806-5 sind Wasserarmaturen jährlich zu
prüfen und instandzuhalten.
Instandhaltungsarbeiten müssen durch ein
Installationsunternehmen durchgeführt werden, es
wird empfohlen einen Instandhaltungsvertrag mit
einem Installationsunternehmen abzuschließen.
Entsprechend DIN EN 806-5 sind folgende Maßnahmen
durchzuführen:
6.1 Inspektion
6.1.1Druckminderer
1. Absperrkugelhahn ausgangsseitig an der
Nachfüllkombination schließen
2. Hinterdruck am Manometer bei Nulldurchfluss
kontrollieren
• Wenn der Druck nur langsam ansteigt, ist das
Ventil möglicherweise verschmutzt oder defekt.
Führen Sie in diesem Fall eine Instandhaltung und
Reinigung durch (Siehe 6 Instandhaltung)
3. Absperrkugelhahn ausgangsseitig an der
Nachfüllkombination langsam öffnen
6.1.2Systemtrenner
1. Absperrarmatur eingangsseitig schließen
2. Entleerung am Absperrkugelhahn eingangsseitig
öffnen
• Ist der Differenzdruck zwischen Mittel- und
Vordruckkammer kleiner als 10% vom
Eingangsdruck, geht der Systemtrenner in
Trennstellung (rücksaugen). Der eingangsseitige
Rückflussverhinderer schließt und das
Ablassventil öffnet.
Öffnet dasAblassventil nicht Systemtrenner ersetzen!
3. Entleerung am Absperrkugelhahn eingangsseitig
schließen
4. Absperrarmatur eingangsseitig langsam öffnen.
6.1.3Dichtheit
1. Entnahmestelle öffnen.
Nachfüllkombination geht in Durchflussstellung.
2. Visuelle Kontrolle Systemtrenner auf exakten Sitz und
Dichtheit.
Wasseraustritt an Nachfüllkombination Technische
Kundenberatung anrufen!
7 Entsorgung
Die örtlichen Vorschriften zur korrekten Abfallverwertung/-
entsorgung beachten!
8 Fehlersuche
Problem Ursache Abhilfe
Schlagende Geräusche Rückflussverhinderer defekt Technische Kundenberatung anrufen
Wasseraustritt an Nachfüllkombination Dichtelemente verschmutzt oder defekt Technische Kundenberatung anrufen
Kein oder zu wenig Durchfluss Nachfüllkombination nicht in
Durchflussrichtung montiert
Nachfüllkombination in
Durchflussrichtung montieren
(Pfeilrichtung auf Gehäuse beachten)
Absperrkugelhähne vor oder nach
Nachfüllkombination nicht ganz geöffnet
Absperrkugelhähne ganz öffnen
Entleerungen an Absperrkugelhähnen
vor und nach Nachfüllkombination nicht
ganz geschlossen
Entleerungen ganz schließen
Druckminderer nicht auf gewünschten
Hinterdruck eingestellt
Hinterdruck einstellen
Nachfüllkombination schaltet nicht auf
Durchfluss
Versorgungsdruck in Verbindung mit
Ansprechdruck überprüfen
Technische Kundenberatung anrufen
Nachfüllkombination öffnet und schließt
in kurzen Zeitabständen (pumpen)
nachgeschaltete Anlage undicht Anlage überprüfen
Rückflussverhinderer verschmutzt oder
defekt
Technische Kundenberatung anrufen

F
6 MU1H-1548GE23 R0420
1 Règles de sécurité
1. Suivez les instructions d'installation.
2. Utilisez le dispositif
• Conformément à l'usage auquel il est destiné
• Dans un bon état
• En tenant dûment compte de la sécurité et des
risques.
3. Notez que le dispositif est exclusivement réservé à
une utilisation dans les applications décrites en détails
dans les présentes instructions d'installation (Voir
2 Caractéristiques techniques). Toute autre utilisation
sera considérée comme non conforme aux exigences
et entraînera une annulation de la garantie.
4. Notez que seules les personnes autorisées sont
habilitées à effectuer les travaux d'assemblage, de
mise en service, de maintenance et de réglage.
5. Éliminez immédiatement tout dysfonctionnement
susceptible d'entraver la sécurité.
2 Caractéristiques techniques
3 Options
Pour les options, visitez homecomfort.resideo.com/europe
4 Assemblage
4.1 Consignes d'installation
• Montage dans une conduite horizontale avec raccord
de sortie vers le bas
• L'installation ne doit pas être effectuée dans des lieux
ou des conduits dans lesquels des gaz ou des
vapeurs toxiques peuvent être présents ou en cas de
risque d'inondation.
• L'emplacement du montage doit être bien aéré
• Le lieu d'installation doit être protégé contre le gel et
être facilement accessible
– Maintenance et nettoyage simplifiés
– Pour observer facilement le manomètre situé sur
le réducteur de pression
• Afin d'éviter un débordement, il est recommandé
d'installer un raccord d'eaux usées permanent aux
dimensions professionnelles
• Nécessite un entretien régulier conformément à la
norme EN 806-5
• Prévoir longueur droite de 5xDN derrière le
disconnecteur
• Panier filtrant intégré dans la combinaison de
remplissage - pas de panier filtrant séparé nécessaire
– La combinaison de remplissage est protégée de
dysfonctionnements et de la corrosion au moyen
de corps étrangers injectés tels les perles de
soudures, les matériaux d'étanchéité, les copeaux
ou la rouille
4.2 Instructions d'assemblage
Pour éviter l'eau stagnante la combinaison de
remplissage doit être raccordée le plus près possible
sur la conduite d'alimentation!
Au cours du montage, les règles des directives sur
l'eau potable s'appliquent!
1. Purgez entièrement la tuyauterie
2. Retirer l'enveloppe isolante
3. Monter la combinaison de remplissage
• Montage dans une conduite horizontale avec
raccord de sortie vers le bas
• Contrôlez la direction de l'écoulement (direction de
la flèche)
• Effectuez l'installation sans tension ni contraintes
de flexion
4. Raccorder la conduite de sortie au raccordement
(tuyau en plastique HT 40)
5. Monter l'enveloppe isolante
5 Démarrage
5.1 Réglage de la pression de sortie
1. Fermer la vanne d'isolement côté entrée et sortie
2. Relâcher la tension dans le ressort de pression
• Fixer le bouton de réglage fourni et le tourner vers
la gauche
3. Ouvrir et fermer le vidage sur le robinet de fermeture
du côté sortie.
• Le réducteur de pression est dépressurisé.
4. Ouvrir lentement la vanne d'arrêt à l'entrée
5. Tourner la poignée de réglage jusqu’à ce que le
manomètre affiche la valeur souhaitée.
Fluides
Milieu: Eau sans inhibiteurs
Raccords/tailles
Tailles des raccords: 1/2" AG
Taille du raccord de
refoulement:
40 mm
Valeurs de pression
Pression d'entrée: 1,5 - 10 bar
Pression aval: 1,5 - 6 bar
Températures de fonctionnement
Température de
fonctionnementmax.dufluide:
65 °C
Spécifications
Catégorie de liquide
disconnecteur CA:
3 (peu de produits toxiques)
Position d'installation: Tuyauteriehorizontale avec
raccord de refoulement
dirigé vers le bas

F
MU1H-1548GE23 R0420 7
6. Retirer la poignée de réglage
7. Ouvrir lentement la vanne d'arrêt à la sortie
6 Maintenance
Conformément à EN 806-5 les sraccords d'eau
doivent être inspectées et entretenues une fois par
an.
Les travaux de maintenance doivent être réalisés par
une société d'installation, nous recommandons de
signer un contrat de maintenance planifiée avec une
société d'installation.
Les mesures ci-après doivent être effectuées conformément
à EN 806-5 :
6.1 Inspection
6.1.1Décompresseur
1. Fermer le robinet de fermeture sur la combinaison de
remplissage du côté de la sortie
2. Contrôler la pression aval sur le manomètre avec un
écoulement à zéro
• Si la pression augmente lentement, il se peut que
la vanne soit encrassée ou défectueuse. Dans ce
cas, effectuez un entretien et un nettoyage (voir
6 Maintenance)
3. Ouvrir lentement le robinet de fermeture sur la
combinaison de remplissage
6.1.2Disconnecteur
1. Fermer la vanne d'isolement côté entrée et sortie
2. Ouvrir le vidage sur le robinet de fermeture côté
admission
• Si la pression différentielle entre la chambre
médiane et la chambre avant est inférieure de
10% à la pression d'arrivée, le disconnecteur
passe en position de sectionnement (retour
d'aspiration). Le clapet anti-retour du côté de
l'admission se ferme et la vanne de purge s'ouvre.
Si la vanne de purge ne s'ouvre pas, remplacer le
disconnecteur système!
3. Ouvrir le vidage sur le robinet de fermeture côté
admission
4. Ouvrir lentement la vanne d'arrêt à l'entrée
6.1.3Étanchéité
1. Ouvrir le point de prélèvement
La combinaison de remplissage passe en position
d'écoulement.
2. Vérifier visuellement la position correcte et
l'étanchéité du disconnecteur.
Écoulement d'eau sur la combinaison de remp-
lissage Appeler le service technique après-vente!
7 Mise au rebut
Observez les exigences locales en matière de recyclage /
d'élimination conforme des déchets !
8 Dépannage
Problème Cause Solution
Bruits répétés Clapet anti-retour défectueux Contacter le service techn. clients
Écoulement d'eau sur la combinaison de
remplissage
Éléments d'étanchéité sales ou
défectueux
Contacter le service techn. clients
Peu ou trop peu d'écoulement Combinaison de remplissage pas
montée dans le sens du débit
Monter la combinaison de remplissage
dans le sens du débit (respecter le sens
de la flèche sur le corps)
Robinet de fermeture pas complètement
ouvert avant ou après la combinaison de
remplissage
Ouvrir complètement le robinet de
fermeture
Vidages sur les robinets de fermeture
avant et après la combinaison de
remplissage pas complètement fermés
Fermer complètement les vidages
Le réducteur de pression ne présente
pas la pression aval souhaitée
Régler la pression aval
La combinaison de remplissage ne
démarre pas avec le débit
Contrôler la pression d'alimentation en
fonction de la pression de démarrage
Contacter le service techn. clients
La combinaison de remplissage s'ouvre
et se ferme à intervalles rapprochés
(pompage)
L'installation raccordée en aval fuit Contrôler l'installation
Clapet anti-retour sale ou défectueux Contacter le service techn. clients

I
8 MU1H-1548GE23 R0420
1 Avvertenze di sicurezza
1. Rispettare le istruzioni di installazione.
2. Utilizzare l'apparecchio
• secondo la destinazione d'uso
• solo se integro
• in modo sicuro e consapevoli dei pericoli connessi.
3. Si prega di considerare che l'apparecchio è realizzato
esclusivamente per gli impieghi riportati nelle presenti
istruzioni (Vedere 2 Dati tecnici). Un uso differente da
quello previsto è da considerarsi non conforme ai
requisiti e annullerebbe la garanzia.
4. Osservare che tutti i lavori di montaggio, di messa in
funzione, di manutenzione e di regolazione devono
essere eseguiti soltanto da personale autorizzato.
5. I guasti che potrebbero compromettere la sicurezza
devono essere risolti immediatamente.
2 Dati tecnici
3 Opzioni
Per gli opzioni , visita homecomfort.resideo.com/europe
4 Montaggio
4.1 Istruzioni di installazione
• Montaggio nelle tubazioni orizzontali con attacco dello
scarico verso il basso
• È vietata l'installazione in locali o pozzetti in cui si
possano generare gas o vapori nocivi e soggetti a
allagamento (acqua di piena)
• Il luogo di installazione deve essere ben ventilato
• Il luogo di installazione deve essere protetto dal gelo
e facilmente accessibile
– Manutenzione e pulizia semplificate
– Il manometro del riduttore di pressione deve
essere facilmente controllabile
• Per evitare allagamenti, si consiglia di predisporre un
attacco per le acque reflue permanente e in modo
professionale
• Richiede una manutenzione regolare in conformità
con la EN 806-5
• Prevedere una tubazione rettilinea di almeno cinque
volte la dimensione nominale della valvola dopo la
valvola di riduzione della pressione (secondo EN 806-
2)
• Il filtro è già integrato nel gruppo di riempimento (non
è necessario un filtro separato)
– Il gruppo di riempimento viene protetto da
eventuali malfunzionamenti o corrosione causati
da corpi estranei, p.es. perle di saldatura, resti di
sigillante, trucioli o ruggine
4.2 Istruzioni di montaggio
Per evitare la formazione di acqua stagnante, se
possibile il gruppo di riempimento deve essere
collegato direttamente alla linea di alimenta-zione!
Per il montaggio valgono le regole previste dalle
norme sull'acqua potabile!
1. Sciacquare bene la tubazione
2. Staccare la copertura isolante
3. Installare il gruppo di riempimento
• Montaggio nelle tubazioni orizzontali con attacco
dello scarico verso il basso
• Osservare la direzione di flusso (direzione della
freccia)
• Montare senza tensione o sforzo di piegatura
4. Collegare il tubo di scarico all'attacco dello scarico
(tubo di plastica HT 40)
5. Montare la copertura isolante
5 Messa in servizio
5.1 Regolazione della pressione a valle
1. Chiudere i raccordi d'intercettazione sul lato ingresso
e uscita
2. Allentare la molla a pressione
• Montare la maniglia di regolazione fornita in
dotazione e ruotarla verso sinistra
3. Aprire lo sfiato del rubinetto d'intercettazione lato
uscita e richiuderlo.
• Il riduttore di pressione viene depressurizzato.
4. Aprire lentamente la valvola di intercettazione
sull'entrata
5. Girare il manico di regolazione, fino a quando il
manometro indica il valore desiderato.
6. Smontare la maniglia di regolazione
Fluidi
Fluido: acqua senza inibitori
Attacchi/dimensioni
Dimensioni dell'attacco: 1/2" AG
Dimensione dell'attacco per
scarico:
40 mm
Valori di pressione
Pressione a monte: 1,5 - 10 bar
Pressione a valle: 1,5 - 6 bar
Temperature di esercizio
Max. temperatura di esercizio
fluido:
65 °C
Specifiche
Categoria liquido
disconnettore idraulico CA:
3 (sostanze leggermente
tossiche)
Posizione di installazione: tubatura orizzontale con
connessione per lo scarico
diretto verso il basso

I
MU1H-1548GE23 R0420 9
7. Aprire lentamente la valvola di intercettazione
sull'uscita
6 Manutenzione
Stando ai requisiti posti dalle norme DIN EN 806-5
apparecchi per l'acqua vanno controllate e sottoposte
a manutenzione una volta l'anno.
I lavori di manutenzione devono essere eseguiti da
un'azienda di installazione, consigliamo di stipulare
un contratto di manutenzione con un'azienda di
installazione.
In conformità alla norma EN 806-5, è necessario eseguire le
seguenti operazioni:
6.1 Ispezione
6.1.1Valvole di riduzione della pressione
1. Chiudere il rubinetto di chiusura in uscita sul gruppo di
riempimento
2. Controllare la pressione a valle sul manometro a
flusso zero
• Se la pressione aumenta lentamente, è possibile
che il raccordo sia intasato o difettoso. Eseguire in
questo caso una manutenzione e una pulizia
(Vedere 6 Manutenzione)
3. Aprire lentamente il rubinetto di chiusura in uscita sul
gruppo di riempimento
6.1.2Separatore di sistema
1. Chiudere il raccordo di blocco sul lato di ingresso
2. Aprire lo sfiato del rubinetto d'intercettazione lato
ingresso
• Se la differenza di pressione tra camera di
pressione intermedia e a monte è inferiore al 10%
della pressione d'ingresso, il separatore di sistema
si porta in posizione di separazione (riflusso).
L'impeditore di riflusso in ingresso si chiude e la
valvola di scarico si apre.
Se la valvola di scarico non si apre, sostituire il
disconnettore!
3. Aprire lo sfiato del rubinetto d'intercettazione lato
ingresso
4. Aprire lentamente la valvola di intercettazione
sull'entrata
6.1.3Tenuta
1. Aprire il punto di prelievo
Il gruppo di riempimento si porta in posizione di flusso.
2. Controllo visivo del disconnettore: sede e tenuta
corrette.
Se vengono rilevate perdite di acqua dal gruppo di
riempimento, contattare l'assistenza tecnica clienti!
7 Smaltimento
Rispettare le norme locali relative al corretto riciclaggio o
smaltimento di rifiuti!
8 Risoluzione problemi
Problema Causa Risoluzione
Rumori battenti Impeditore di riflusso difettoso Contattare telefonicamente il servizio
consulenza tecnico
Perdita di acqua dal gruppo di
riempimento
Guarnizioni sporche o difettose Contattare telefonicamente il servizio
consulenza tecnico
Flusso assente o troppo basso Gruppo di riempimento non montato nella
direzione di flusso
Montare il gruppo di riempimento nella
direzione di flusso (attenersi alla
direzione della freccia sul corpo)
Rubinetti di chiusura a monte e a valle del gruppo
di riempimento non aperti completamente
Aprire completamente i rubinetti
Gli sfiati dei rubinetti d'intercettazione a monte e a
valle del gruppo di riempimento non sono
completamente chiusi
Chiudere completamente gli sfiati
Il riduttore di pressione non è impostato alla
pressione a valle desiderata
Regolare la pressione a valle
Il gruppo di riempimento non si
porta il posizione di flusso
Controllare la pressione di alimentazione in
combinazione con la pressione di reazione
Contattare telefonicamente il servizio
consulenza tecnico
Il gruppo di riempimento si apre
e si chiude a brevi intervalli
(pompaggio)
L'impianto collegato a valle non è a tenuta Controllare l'impianto
Impeditore di riflusso sporco o difettoso Contattare telefonicamente il servizio
consulenza tecnico

PL
10 MU1H-1548GE23 R0420
1 Wskazówki dotyczące
bezpieczeństwa
1. Przestrzegaćinstrukcji montażu.
2. Używaćurządzenia
• zgodnie z jego przeznaczeniem;
• w dobrym stanie;
• ze świadomościąbezpieczeństwa i zagrożeń.
3. Należy pamiętać, że urządzenie jest przeznaczone
wyłącznie do zastosowaćokreślonych w niniejszej
instrukcji montażu (Patrz 2 Dane techniczne). Każde
inne zastosowanie uznaje sięza niezgodne z
przeznaczeniem.
4. Należy równieżpamiętać, że wszelkie prace
związane z montażem, rozruchem, serwisowaniem i
regulacjąmogąwykonywaćwyłącznie upoważnieni
do tego pracownicy.
5. Wszelkie usterki mogące stanowićzagrożenie należy
natychmiast usuwać.
2 Dane techniczne
3 Opcje
Opcje zobacz stronęhomecomfort.resideo.com/europe
4 Montaż
4.1 Wskazówki dotyczące montażu
• Montażwpoziomym przewodzie rurowym
zprzyłączem spustowym skierowanym wdół
• Nie wolno montowaęw pomieszczeniach lub
szybach, w których występujątrujące gazy lub pary i
które mogłyby ulec zalaniu (powódź)
• Miejsce montaŔu musi byľdobrze wentylowane
• Miejsce instalacji powinno byćchronione przed
mrozem i byćłatwo dostępne
– Uproszczona konserwacja i czyszczenie
– Manometr przy reduktorze ciśnienia musi byę
dobrze widoczny
• Aby zapobiec zalaniu, zaleca sięprzygotowanie
stałego, fachowo zwymiarowanego złącza odpływu
kanalizacyjnego.
• Wymaga regularnej konserwacji zgodnie z EN 806-5
• Zapewnij prostąsekcjęrurociągu o wartości co
najmniej pięciokrotnej nominalnej wielkości zaworu po
zaworze redukcyjnym (zgodnie z EN 806-2)
• Osadnik zanieczyszczeńzintegrowany w zespole
napełniającym - oddzielny osadnik nie jest konieczny
– Zespółnapełniający zabezpieczony jest przed
zakłóceniami i korozjąna wypadek dostania się
ciałobcych, np. pozostałości po spawaniu,
materiału uszc zelniającego, wiórów lub rdzy.
4.2 Instrukcja montażu
Aby uniknąć zjawiska stagnacji wody, zespół
napełniający należy podłączyćw miaręmożliwoSci
bezpoSrednio do przewodu zasilającego.
W zakresie montażu obowiązująprzepisy
rozporządzenia o wodzie pitnej!
1. Dokładnie przepłukaćprzewód przyłączeniowy.
2. Zdjąć osłonęizolacyjną
3. Montażzespołu napełniającego
• Montażwpoziomym przewodzie rurowym
zprzyłączem spustowym skierowanym wdół
• Przepływ w kierunku wskazanym przez strzałkę
• Zamontowaćw stanie wolnym od naprężeńi
momentów zginających.
4. PodBczy przewód spustowy do przyBcza spustowego
(rura ztworzywa sztucznego HT 40)
5. Zamontowaćosłonęizolacyjną
5 Uruchomienie
5.1 Ustawianie ciśnienia wylotowego
1. Zamknąć armaturęodcinającąna wejSciu i na
wyjSciu
2. Rozprężyćsprężynęnaciskową.
•Założyćdołączone pokrętło regulacyjne i obrócić
w lewo.
3. Otworzyćspust na kulowym zaworze odcinającym na
wyjSciu a następnie zamknąć.Następuje
zredukowanie ciSnienia w reduktorze ciSnienia.
• Powoli otworzyćarmaturęzamykającą.
Czynniki
Czynnik: Woda bez inhibitorów
Przyłącza/rozmiary
Rozmiary przyłączy: 1/2" AG
Rozmiar przyłączy po stronie
wypływu:
40 mm
Wartości ciśnienia
ciśnienie wejściowe: 1,5 - 10 bar
Ciśnienie wylotowe: 1,5 - 6 bar
Temperatury robocze
Maks. temperatura robocza
czynnika:
65 °C
Specyfikacja
Urządzenie zapobiegające
przepływowi wstecznemu CA, do
pracy z cieczami:
3 (niska zawartoSĘ
substancji trujĽcych)
Pozycja montażowa: System rur poziomych z
przyłączem wylotowym
skierowanym w dół

PL
MU1H-1548GE23 R0420 11
4. Powoli otworzyćarmaturęzamykającą
5. Obracaćgałkąregulacyjną, ażmanometr wskaże
pożądanąwartość
6. Zdjąć gałkęregulacyjną
7. Powoli otworzyćarmaturęzamykającą
6 Utrzymywanie w dobrym stanie
Aby zachowaćzgodność z EN 806-5, armatura
wodna musi byćsprawdzana i serwisowana co roku.
Prace konserwacyjne musząbyćwykonywane przez
firmęmontażową, zalecamy zawarcie umowy
serwisowej z firmąinstalacyjną.
Zgodnie z normąEN 806-5, należy wykonaćnastępujące
czynności:
6.1 Kontrola
6.1.1Reduktor ciśnienia
1. Zamknąć odcinający zawór kulowy po stronie
wylotowej na zespole napełniającym
2. Sprawdzięciśnienie wtórne na manometrze przy
zerowym przepływie.
•Jeżeli ciśnienie powoli rośnie, armatura jest
zabrudzona lub uszkodzona. W takim przypadku
należy przeprowadzićkonserwacjęi czyszczenie.
(Patrz 6 Utrzymywanie w dobrym stanie)
3. Otworzyćpowoli odcinający zawór kulowy po stronie
wylotowej na zespole napełniającym
6.1.2Zespółodcinający
1. Zamknąć zawór odcinający na wlocie
2. Otworzy spust na kulowym zaworze odcinajcym na
wejSciu.
• Je|eli ci[nienie powoli ro[nie, armatura jest
zabrudzona lub uszkodzona. Wtakim przypadku
nale|y przeprowadzi konserwacj iczyszczenie.
Jeśli zawór spustowy nie otwiera się, należy wymienić
zespółodcinający!
3. Zamkn spust na kulowym zaworze odcinajcym na
wejSciu
4. Powoli otworzyćarmaturęzamykającą
6.1.3Szczelnosę
1. Otworzyćkran
Zespółnapełniający przechodzi do położenia
przepływu.
2. Wykonaćwzrokowąkontrolęzespołu odcinającego
pod kątem zamocowania i szczelności.
Jeżeli zawór spustowy nie otwiera, wymienićzespół
napełniający!
7 Utylizacja
Należy stosowaćsiędo miejscowych przepisów dotyczących
prawidłowego wykorzystania odpadów, względnie ich
utylizacji.
8 Rozwiązywanie problemów
Problem Przyczyna Środek zaradczy
Uderzające odgłosy Uszkodzony zawór przeciwzwrotny Skonsultowaćsięz serwisem
technicznym
Wyciek wody na zespole
napełniającym
Uszkodzone lub zabrudzone elementy uszczel
niające
Skonsultowaćsięz serwisem
technicznym
Brak przepływu lub przepływ za
mały
Zespółnapełniający nie jest zamontowany w
kierunku przepływu
Zespółnapełniający zamontować
zgodnie do kierunku przepływu (należy
przestrzegaćstrzałki na korpusie)
Kulowe zawory odcinające przed lub za zespołem
napełniającym nie sąotwarte całkowicie
Otworzyęodcinający zawór kulowy
Spusty na kulowych zaworach odcinającyh przed
i za zespołem napełniającym nie sącałkowicie
zamknięte
Zamknąć całkowicie spusty
Zawór redukcyjny ciśnienia nie jest nastawiony na
żądane ciśnienie wylotowe
Wyregulowaćciśnienie wtórne
Zespółnapełniający nie
przełącza na przepływ
SprawdzićciSnienie zasilające w połączeniu z
ciSnieniem zadziałania
Skonsultowaćsięz serwisem
technicznym
Zespółnapełniający otwiera i
zamyka w krótkich odstępach
czasu (pompowanie)
Brak szczelnoSci instalacji podłączonej za
zespołem
Sprawdzićinstalację
Zabrudzony lub uszkodzony zawór przeciwzw
rotny
Skonsultowaćsięz serwisem
technicznym

HU
12 MU1H-1548GE23 R0420
1 Biztonsági útmutató
1. Vegye figyelembe a beépítési útmutatót.
2. A készüléket
• a tervezett felhasználási céljának megfelelően
• jó állapotban
• kellőtekintettel a biztonsági követelményekre és a
veszélyekre.
3. Vegye figyelembe azt, hogy a készüléket kizárólag
azon az alkalmazási területen használja, amelyet
ebben a beépítési útmutatóban megállapítottak (2
Műszaki adatok). Más vagy ezen túlmenőhasználat
nem számít rendeltetésszerűnek.
4. Figyeljen arra, hogy minden szerelési, üzembe
helyezési, karbantartási és beszabályozási munkát
csak erre felhatalmazott szakemberek végezzenek el.
5. Azonnal szüntesse meg azokat az üzemzavarokat,
amelyek a biztonságot csökkenthetik.
2Műszaki adatok
3 Opciók
Az Opciók eléréséhez keresse fel a
homecomfort.resideo.com/europe webhelyet.
4 Szerelés
4.1 Telepítési útmutató
• A szerelést vízszintes csővezetékben, ürítőszeleppel
lefelé végezze
• Tilos olyan térben vagy aknában beépíteni, melyben
mérgezőgázok vagy gőzök keletkezhetnek és
melyeket a víz eláraszthat (árvíz)
• A beépítési hely jól szellőzőkell, hogy legyen
• A beépítési hely fagymentes és jó hozzáférhetőkell,
hogy legyen
– Egyszerűkarbantartás és tisztítás
– A nyomáscsökkentőn lévőmanométer könnyen
leol vasható
• Az elárasztás elkerülése érdekében ajánlatos
gondoskodni egy állandó, megfelelően méretezett
szennyvízcsatlakozást.
• Rendszeres karbantartást igényel az EN 806-5 szerint
• Az utántöltőarmatúra után legalább 5xDN hosszú
nyugalmi szakaszt kell kialakítani (a DIN 1988
szabvány 5. része szerint)
• A szennyfogó be van építve az utántöltőarmatúrába -
külön szennyfogó nem szükséges
– Az utántöltőarmatúra a besodort idegen testek, pl.
hegesztési gyöngyök, tömítőanyag, forgács vagy
rozsda által okozott üzemzavarokkal és korróziós
károkkal szemben védett.
4.2 Szerelési útmutató
A víz pangásának elkerülése érdekében az utántöltő
armatúrát lehetőleg közvetlenül a tápvezetékbe kell
csatlakoztatni!
A szereléshez az ívóvíz-rendeletek szabályozásai az
irányadók!
1. A csővezetéket gondosan át kell öblíteni
2. Vegye le a szigetelőburkolatot
3. Szerelje be az utántöltőarmatúrát
• Beépítés vízszintes csővezetékbe, leeresztő
csatlakozással lefelé
• Vegye figyelembe az átfolyás irányát (nyíl iránya)
• A szerelvényt feszülés és hajlítás nélkül szerelje
be
4. A leeresztőcsatlakozásba kösse be a lefolyócsövet
(HT 40 műanyag cső)
5. Helyezze vissza a szigetelőburkolatot
5 Üzembehelyezés
5.1 Kilépőnyomás beállítása
1. Zárja el a be- és kimeneti oldali elzárószerelvényeket
2. Feszültségmentesítse a nyomórugót
• Zárja el a be- és kimeneti oldali
elzárószerelvényeket
3. Feszültségmentesítse a nyomórugót
• Helyezze be a mellette lévőállítókart, és fordítsa el
balra
4. Nyissa ki lassan a belépőoldali elzáró szerelvényt
5. Forgassa el az állítógombot, amíg a nyomásmérőa
kívánt értéket nem mutatja
6. Húzza ki az állítókart
7. Nyissa ki lassan a kilépőoldali elzáró szerelvényt
Közegek
Közeg: Gátlószerek nélküli víz
Csatlakozók/méretek
Csatlakozó méretek: 1/2" AG
Ürítőcsatlakozást: 40 mm
Nyomásértékek
Bemeneti nyomás: 1,5 - 10 bar
Kimeneti nyomás: 1,5 - 6 bar
Üzemi hőmérséklet
Közeg max. üzemi
hőmérséklete:
65 °C
Specifikáció
Folyadékkategória CA
rendszerleválasztó:
3 (kevés mérgezőanyag)
Telepítési helyzet: A szerelést vízszintes
csővezetékben,
ürítőszeleppel lefelé végezze

HU
MU1H-1548GE23 R0420 13
6 Karbantartás
Az EN 806-5 szabványnak való megfelelés
érdekében a víztartó berendezéseket évente
ellenőrizni és szervizelni kell.
Mivel az összes karbantartási munkát egy telepítő
cégnek kell elvégeznie, ajánlott egy szervizszerződés
megkötése.
Az EN 806-5 szabványnak megfelelően a következő
intézkedések szükségesek:
6.1 Ellenőrzés
6.1.1Nyomáscsökkentő
1. Az utántöltőarmatúra kimeneti oldalán lévő
elzárócsapot zárja el
2. Amikor nincs átfolyás, a nyomásmérőn ellenőrizze a
kilépőnyomást
• Ha a nyomás lassan nő, úgy az a szelep
szennyezettségére vagy meghibásodására utal.
Ebben az esetben javítást és tisztítást kell végezni
(lásd 6 Karbantartás)
3. Hogy az utántöltőarmatúra kimeneti oldalán lassan
kinyitja az elzárócsapot
6.1.2Rendszerleválasztó
1. Zárja el az elzárószerelvényt a belépőoldalon
2. A bemeneti oldali elzárócsapon lévőleeresztőcsapot
nyissa ki
• Ha a közép- és az előnyomókamra közti
nyomáskülönbség kisebb, mint a bemeneti
nyomás 10%-a, akkor a rendszerleválasztó
leválasztási állapotba kerül (visszaszívás). A
bemeneti oldali visszafolyásgátló lezár, a
leeresztőszelep pedig kinyit.
A leeresztőszelep nem nyit, Cserélje ki az
utántöltőarmatúrát!
3. A bemeneti oldali elzárócsapon lévőleeresztőcsapot
zárja el
4. Nyissa ki lassan a belépőoldali elzáró szerelvényt
6.1.3Tömítettségének
1. Nyissa ki a mintavételi helyet
Az utántöltőarmatúra átáramlási helyzetbe áll.
2. Az utántöltőarmatúra pontos felfekvésének és
tömítettségének vizuális ellenőrzése.
Vízszivárgás az utántöltőarmatúrán Hívja fel a
műszaki vevőszolgálatot!
7 Ártalmatlanítás
Tartsa szem előtt a helyi hulladékkezelési szabályokat és
előírásokat.
8 Üzemzavar-elhárítás
Hibajelenség Ok Javaslat
Ütésszerűzajok A visszafolyásgátló meghibásodott Hívja fel a műszaki vevőszolgálatot
Vízszivárgás az utántöltőarmatúrán A tömítőelemek elszennyeződtek vagy
meghibásodtak
Hívja fel a műszaki vevőszolgálatot
Nincs vagy túl kicsi átáramlás Az utántöltőarmatúra nem
átfolyásirányba van beszerelve
Szerelje be az utántöltőarmatúrát az
átfolyás irányába (figyeljen a házon lévő
nyíl irányába)
Az utántöltőarmatúra előtt és után
lévőelzáró csapok nincsenek teljesen
kinyitva
Nyissa meg teljesen az elzáró csapokat
Az utántöltőarmatúra előtt és után lévő
elzárócsapokon lévőleeresztőcsapok
nincsenek teljesen elzárva
Zárja el teljesen a leeresztőcsapokat
A nyomáscsökkentőnem a kívánt
kilépőnyomásra van beállítva
Kilépőnyomás beállítása
Az utántöltőarmatúra nem kapcsol át az
átáramoltatásra
Ellenőrizze a tápnyomást a megszólalási
nyomással együtt
Hívja fel a műszaki vevőszolgálatot
Az utántöltőarmatúra rövid időközönként
nyit és zár (szivattyúzás)
az utánakapcsolt berendezés tömítetlen ellenőrizze a berendezést
A visszafolyásgátló elszennyeződött
vagy meghibásodott
Hívja fel a műszaki vevőszolgálatot

CZ
14 MU1H-1548GE23 R0420
1 Bezpečnostní pokyny
1. Respektujte návod k montáži.
2. Používejte zařízení
• v souladu s určeným použitím
• v dobrém stavu
• s ohledem na bezpečnost a rizika nebezpečí.
3. Mějte na paměti, že zařízení je určeno výhradně
k použití v aplikacích, které jsou podrobněpopsány v
tomto návodu k montáži (viz 2 Technické údaje).
Jakékoliv jiné použití nebude považováno za použití v
souladu s požadavky a zneplatnilo by záruku.
4. Mějte prosím na paměti, že jakákoliv montáž,
vychystávací práce, servisní práce a úpravy mohou
vykonávat pouze pověřené osoby.
5. Okamžitěopravte jakékoliv poruchy, které by mohly
ovlivnit bezpečnost.
2 Technické údaje
3 Doplňkové vybavení
Doplňkové vybavení viz homecomfort.resideo.com/europe
4 Montáž
4.1 Pokyny k montáži
• Montáž do vodorovného potrubí s přípojkou odtoku
směřující dolů
• Montáž nesmí probíhat v prostorech nebo šachtách, v
nichž se vyskytují plyny nebo páry, nebo které mohou
být zatopeny (velká voda).
• Místo instalace musí být dobře větráno
• Místo montáže musí být chráněno před mrazem
a dobře přístupné
– Zjednodušená údržba a čištění
– Manometr na redukčním ventilu je dobře viditelný
• Aby se zamezilo vzniku zaplavení, doporučuje se
zařídit permanentní, profesionálněvyměřené
připojení na odpad
• Vyžaduje pravidelnou údržbu podle EN 806-5
• Za redukčním ventilem musí následovat přímý úsek
potrubí o délce nejméněpětinásobku jmenovité
velikosti ventilu (podle EN 806-2)
• Lapačnečistot je integrován v doplňovací kombinaci -
není potřeba lapačnečistot zvlášť
– Doplňovací kombinace je chráněna před
funkčními poruchami a poškozením korozí
zpťsobenmi naplavováním cizích těles, například
okují po sváření, těsnicích materiálů, špon nebo rzi
4.2 Návod k montáži
Aby bylo zabráněno vzniku stojaté vody, musí být
doplňovací kombinace připojena pokud možno přímo
ke zdrojovému vedení!
Při montáži platí pravidla vyhlášek pro pitnou vodu!
1. Potrubí řádněvypláchněte
2. Sejměte izolační misku
3. Montáž doplovací kombinace
• Montáž do vodorovného potrubí s přípojkou
odtoku směřující dolů
• Dejte pozor na správný směr průtoku (viz šipka)
• Nainstalujte bez tenze nebo napětí v ohybu
4. PYipojte odvádcí vedení na pYipojení odtoku
(plastová trubka HT 40)
5. Namontujte izolační misku
5 Spuštění
5.1 Nastavení výstupního tlaku
1. Uzavírací armatury na vstupu a výstupu uzavřete
2. Povolte upnutí na přítlačné pružině
• Nasaďte přiloženou nastavovací rukojeťa otočte jí
doleva
3. Otevřete a zavřete vyprazdňování na uzavíracím
kulovém kohoutu.
• Tlak ve snižovači tlaku je snížen.
4. Pomalu otevřete ventil na vstupní straně
5. Otáčejte nastavovacím knoflíkem, dokud manometr
nebude ukazovat požadovanou hodnotu
6. Sundejte nastavovací rukojeť
7. Pomalu otevřete ventil na výstupní straně
6 Údržba
Norma EN 806-5 vyžaduje kontrolní prohlídky a servis
součástí vodní soustavy jednou ročně.
Jelikož veškerou údržbu musí provádět
specializovaná instalatérská firma, doporučujeme
uzavřít příslušnou servisní smlouvu.
Média
Médium: voda bez inhibitorů
Přípojky/velikosti
Velikosti přípojek: 1/2" AG
Velikost výtlačné přípojky: 40 mm
Hodnoty tlaku
Vstupní tlak: 1,5 – 10 barů
Výstupní tlak: 1,5 – 6 barů
Provozní teploty
Max. provozní teplota média: 65 °C
Specifikace
Kategorie kapalin pro
potrubní oddělovačCA:
3 (lehce jedovaté hmoty)
Montážní poloha: vodorovné potrubí
s výtlačnou přípojkou
směřující dolů

CZ
MU1H-1548GE23 R0420 15
Podle normy EN 806-5 musí být provedena následující
opatření:
6.1 Inspekce
6.1.1Redukční ventil
1. Uzavřete uzavírací kulový kohout na straněvýstupu
doplňkové kombinace.
2. Zkontrolujte zadní tlak na manometru při nulovém
průtoku.
• Pokud se tlak zvyšuje pomalu, je možné, že je
ventil znečištěný nebo vadný. V takovém případě
proveďte servis a čištění (Vidět 6 Údržba)
3. Uzavírací kulový kohout na straněvýstupu doplňkové
kombinace pomalu otevřete.
6.1.2Oddělovačsystémů
1. Uzavřete ventil na vstupní straně
2. Otevřete vyprazdňování na vstupním uzavíracím
kulovém kohoutu
• Pokud je tlakový rozdíl mezi střední a vstupní
tlakovou komorou menší než 10% vstupního tlaku,
přejde oddělovačsystémůdo polohy oddělení
(zpětné nasávání). Uzavře se blokování zpětného
toku na vstupu a vypouštěcí ventil se otevře.
Neotvírat vypouštěcí ventil, vyměňte doplňovací
kombinace!
3. Zavřete vyprazdňování na vstupním uzavíracím
kulovém kohoutu
4. Pomalu otevřete ventil na vstupní straně
6.1.3Utěsnění
1.
Otevřete místo odběru. Doplňovací kombince přejde do
průtokové polohy.
2. Proveďte vizuální kontrolu doplňovací kombinace
především kontrolu správného usazení a utěsnění.
Na doplňovací kombinaci prosakuje voda Kontaktujte
technické servisní oddělení!
7 Likvidace
Respektujte místní požadavky ohledněsprávné likvidace/
recyklace odpadů!
8Řešení problémů
Problém Příčina Řešení
Zvuky nárazůBlokování zpětného toku je vadné Kontaktujte náš technický servis
Na doplňovací kombinaci prosakuje voda Těsnicí prvek je znečištěn nebo vadný Kontaktujte náš technický servis
Žádný nebo příliš malý průtok Ve směru průtoku není namontována
doplňková kombinace
Namontujte doplňkovou kombinaci ve
směru průtoku (dbejte směru šipky na
krytu)
Uzavírací kulové kohouty před nebo za
doplňkovou kombinací nejsou zcela
otevřeny
Uzavírací kulové kohouty zcela otevřete
Vyprazdňování na uzavíracích kulových
kohou tech před a za doplňovací
kombinací není zcela uzavřené
Zcela zavřete vyprazdňování
Redukční ventil není nastaven na
požadovaný výstupní tlak
Nastavte zadní tlak
Doplňovací kombinace se nepřepíná do
průtokové polohy
Zkontrolujte tlak zdroje ve spojení s
reakčním tlakem
Kontaktujte náš technický servis
Doplňovací kombinace se otevírá a
zavírá v krátkých intervalech
(pumpování)
připojené zařízení netěsní Zkontrolujte zařízení
Blokování zpětného toku je znečištěné
nebo vadné
Kontaktujte náš technický servis

Manufactured for
and on behalf of
Pittway Sàrl, Z.A., La Pièce 4,
1180 Rolle, Switzerland
by its authorised representative
Ademco 1 GmbH
© 2020 Resideo Technologies, Inc. All rights reserved.
For more information
homecomfort.resideo.com/europe
Ademco 1 GmbH, Hardhofweg 40,
74821 MOSBACH, GERMANY
Phone: [phone]
Fax: [phone]
Subject to change. MU1H-1548GE23 R0420

MU1H-1548GE23 R0420 17
4.2


5.1
+-
 





6.1.1



6.1.2





MU1H-1548GE23 R0420 18
GB
1 Safety Guidelines . . . . . 2
2 Technical Data . . . . . . . . 2
3 Options . . . . . . . . . . . . . 2
4 Assembly . . . . . . . . . . . . 2
5 Start-up . . . . . . . . . . . . . 3
6 Maintenance . . . . . . . . . 3
7 Disposal. . . . . . . . . . . . . 3
8 Troubleshooting . . . . . . . 3
D
1 Sicherheitshinweise. . . . 5
2 Technische Daten . . . . . 5
3 Produktvarianten . . . . . . 5
4 Montage. . . . . . . . . . . . . 5
5 Inbetriebnahme . . . . . . . 6
6 Instandhaltung . . . . . . . . 6
7 Entsorgung . . . . . . . . . . 6
8 Fehlersuche. . . . . . . . . . 6
F
1 Règles de sécurité. . . . . 8
2 Caractéristiques
techniques . . . . . . . . . . . 8
3 Options . . . . . . . . . . . . . 8
4 Assemblage . . . . . . . . . . 8
5 Démarrage. . . . . . . . . . . 9
6 Maintenance . . . . . . . . . 9
7 Mise au rebut. . . . . . . . . 9
8 Dépannage . . . . . . . . . . 9
I
1 Avvertenze di sicurezza 11
2 Dati tecnici . . . . . . . . . . 11
3 Opzioni . . . . . . . . . . . . 11
4 Montaggio . . . . . . . . . . 11
5 Messa in servizio . . . . . 12
6 Manutenzione . . . . . . . 12
7 Smaltimento. . . . . . . . . 12
8 Risoluzione problemi . . 12
PL
1 Wskazówki dotyczące
bezpieczeństwa . . . . . . 14
2 Dane techniczne . . . . . 14
3 Opcje . . . . . . . . . . . . . . 14
4 Montaż. . . . . . . . . . . . . 14
5 Uruchomienie . . . . . . . 15
6 Utrzymywanie w dobrym
stanie . . . . . . . . . . . . . . 15
7 Utylizacja . . . . . . . . . . . 15
8 Rozwiązywanie
problemów . . . . . . . . . . 15
HU
1 Biztonsági útmutató . . .17
2Műszaki adatok . . . . . .17
3 Opciók . . . . . . . . . . . . .17
4 Szerelés . . . . . . . . . . . .17
5 Üzembehelyezés . . . . .18
6 Karbantartás. . . . . . . . .18
7 Ártalmatlanítás . . . . . . .18
8 Üzemzavar-elhárítás . .18
CZ
1 Bezpečnostní pokyny . .20
2 Technické údaje . . . . . .20
3 Doplňkové vybavení. . .20
4 Montáž . . . . . . . . . . . . .20
5 Spuštění . . . . . . . . . . . .21
6 Údržba . . . . . . . . . . . . .21
7 Likvidace . . . . . . . . . . .21
8Řešení problémů. . . . .21
