resideo Lyric RCHW3610WF User manual

WIFI® WATER LEAK AND
FREEZE DETECTOR
Installation Guide
CHW3610W, CHWES4,
RCHW3610WF,
RCHWES4
Read and save these instructions
Need help?
• Web: www.resideo.com
• Phone: 18004681502

2
1 Download the Resideo app
Search for Resideo in the App Store or
Google Play.
After downloading, launch the app,
register (if necessary), go to Menu, and
then go to Add New Device.
2 Install batteries
The detector is powered by 3 AA batteries (included). Open the battery
cover on the detector and install the batteries.
When replacing the cover, press firmly
around the edges to ensure a snug fit.
Note: The cable sensor jack is NOT
for plugging in a power adaptor.
Doing so could damage
the detector.
Cable
sensor jack
GET IT ON

3
3 Connect
Pair and name your detector
1 Under Add New Device, select Water Leak and
Freeze Detector.
Note: Make sure Bluetooth is enabled on your
mobile device and that the detector’s LED is
blinking blue. If it is not, see the Reset section.
2 Provide a location for your detector. Press
NEXT.
3 The detector will now pair with the app.
Note: If you have more than
one detector, you will need
to connect each detector
individually.
4 An audible alert will sound
and your detector’s LED will
turn solid blue to indicate
your detector is paired. Press
NEXT.
5 Create a custom name for
the detector or select one
from the list. Press NEXT.

4

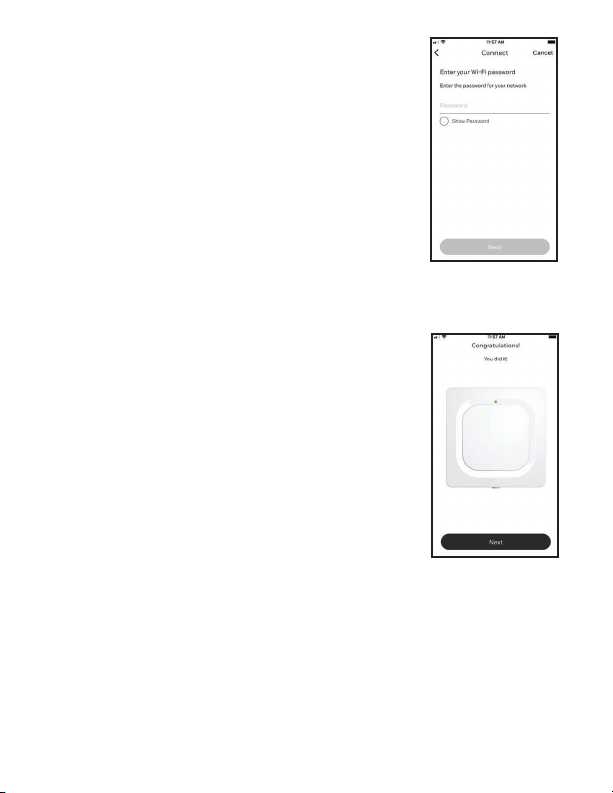

Connect to WiFi
1 Choose your network from the list. Press NEXT.
2 Enter your WiFi password, if necessary. Press
NEXT.
3 When connected to WiFi, the LED will turn solid
green for 5 minutes, then turn off to preserve
battery life.
Note: If you remove and replace the detector’s
batteries, it will reconnect to your WiFi network
automatically.
4 Configure
Continue to follow instructions in the app to
configure your detector.
Select the alert levels you want for high and low
humidity and temperature warnings, or keep the
preset levels. Identify the people you want notified
in case of an alarm. These settings can be updated
at any time using the app.

5
5 Placement
Place the bottom of your detector flat on the floor or a surface.
For wall mounting, use the included screw and hang the
detector on the bottom cover’s mounting keyhole.
Optional cable sensor
To install the optional cable
sensor, remove the sensor
jack plug and insert the cable
sensor. Insert the sensor jack
plug at the end the cable
sensor.
Accessory cable sensors (sold
separately) can be connected
to extend the cable and
increase water sensing area.
The entire length of cable is an extended sensor. You
can hang the detector from the wall or place both the
detector and cable sensor on the floor.
Note: The cable sensor jack is NOT for plugging in a
power adaptor. Doing so could damage the detector.
Sensors
Mounting
keyhole
Cable
sensor jack
Sensor jack
plug

6
Leak detected
by device
30 day rolling
temperature trends
Low temperature
detected by device
WiFi connection failure
Resideo app experience
Below are a few examples of the Resideo app screens you will see as
you use the Water Leak and Freeze Detector.
Operation
Common uses

7
Status LED
The detector has an LED that gives device status.
LED Detector state
During installation
Blinking Blue Powering up and connecting to Bluetooth.
Solid Blue Paired with Bluetooth.
Blinking Green Connecting to WiFi network.
Solid Green Has power, WiFi connection, and is operating
normally.
Note: LED turns off after 5 minutes to preserve
battery life.
Solid Red Failed to connect to WiFi.
During operation
Blinking Red Detected a leak.
In case of an alert
To preserve battery life, it can take up to 1 minute for the detector to
sense a leak.
You can mute the detector by pressing the Mute button in the app or
removing the batteries or cable sensor from the detector. The mute
command may take up to 1 minute to reach the detector.
After you’ve addressed the cause of the alert, wipe dry the detector and
cable sensor and put them back in place. Replace batteries if they were
removed.
Reset
Use one end of a paperclip to press and hold into the reset hole for
5 seconds to reset WiFi, detector settings, and to re-start Bluetooth
pairing. The LED will blink blue.
Press and hold the paperclip into the reset hole for 15 seconds to
restore factory defaults. The LED will blink blue.

www.resideo.com
© 2022 Resideo Technologies, Inc. All rights reserved.
This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. Ce produit est
fabriqué par Resideo Technologies, Inc.
et ses sociétés affiliées. Imprimé aux
États-Unis
Todos los derechos reservados. Este
producto es fabricado por Resideo
Technologies, Inc. y sus afiliados.
Impreso en EE. UU.
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
33-00381EFS—02 M.S. Rev. 07-22 | Printed in United States
33-00381EFS-02
FCC Regulations
§ 15.19 (a)(3)
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this device must accept any interference received, including
interference that may cause undesired operation.
§ 15.21
Changes or modifications not expressly approved by the party responsible for compliance could void the user‘s
authority to operate the equipment.
FCC Radiation Exposure Statement:
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This
equipment should be installed and operated with minimum distance 20cm between the radiator & your body.
IC Regulations
This device contains licence-exempt transmitter(s)/receiver(s) that comply with Innovation, Science and
Economic Development Canada’s licence-exempt RSS(s). Operation is subject to the following two conditions:
(1) This device may not cause interference, and
(2) This device must accept any interference, including interference that may cause undesired operation of the
device.
IC Radiation Exposure Statement:
This equipment complies with IC RSS102 radiation exposure limits set forth for an uncontrolled environment.
This equipment should be installed and operated with minimum distance 20cm between the radiator & your
body.
The operation of this equipment is subject to the following two conditions: (1) this equipment or device may
not cause harmful interference, and (2) this equipment or device must accept any interference, including
interference that may cause undesired operation.

CHW3610W, CHWES4,
RCHW3610WF,
RCHWES4
Veuillez lire le mode d’emploi et
le conserver en lieu sûr
Guide de démarrage
DÉTECTEUR DE GEL ET
DE FUITES D’EAU WIFI®
Besoin d’aide?
• Web : www.resideo.com
• Téléphone : 1 800 4681502

10
GET IT ON
1 Téléchargez l’application Resideo
Recherchez l’application Resideo
dans l’App Store ou Google Play.
Après le téléchargement, lancez
l’application, inscrivez-vous (le cas
échéant), puis cliquez sur Menu et
Add New Device (Ajouter un nouvel
appareil).
2 Installez les piles
Le détecteur est alimenté par 3 piles
AA (fournies). Ouvrez le couvercle
du compartiment des piles du
détecteur et installez les piles.
Pour remettre le couvercle en
place, appuyez fermement sur les
bords pour bien ajuster.
Remarque : La prise du câble de détection
n’est PAS conçue pour être branchée dans un
adaptateur de courant. Vous risqueriez d’endommager
le détecteur.
Prise du câble
de détection

11
3 Connectez-vous
Appariez et identifiez votre
détecteur
1 Sous Add New Device (Ajouter un nouvel
appareil), sélectionnez Water Leak and
Freeze Detector (Détecteur de gel et de fuites
d’eau).
Remarque : Assurez-vous que la fonction
Bluetooth est activée sur votre appareil mobile et
que le voyant DEL du détecteur clignote en bleu.
Sinon, consultez la section Réinitialisation.
2 Fournissez un emplacement
pour votre détecteur.
Appuyez sur NEXT (suivant).
3 Le détecteur se connecte
maintenant à l’application.
Remarque : Si vous avez plus
d’un détecteur, vous devrez
connecter chaque détecteur
individuellement.
4 Une alerte sonore retentira et
le voyant DEL du détecteur
passera au bleu en continu
pour indiquer que le détecteur est apparié. Appuyez sur NEXT
(suivant).
5 Créez un nom pour le détecteur ou sélectionnez-en un dans la liste.
Appuyez sur NEXT (suivant).

12
Branchez-vous au réseau WiFi
1 Choisissez votre réseau dans la liste. Appuyez
sur NEXT (suivant).
2 Saisissez votre mot de passe WiFi, au besoin.
Appuyez sur NEXT (suivant).
3 Une fois la connexion au réseau WiFi obtenue,
le voyant DEL s’allume en vert en continu
pendant 5 minutes puis s’éteint pour
conserver les piles.
Remarque : Si vous retirez les piles du
détecteur et que vous les remplacez, le détecteur se reconnectera
automatiquement à votre réseau WiFi.
4 Configurez
Continuez à suivre les instructions de l’application
pour configurer votre détecteur.
Sélectionnez les niveaux d’alerte désirés pour
les avertissements d’humidité élevée, d’humidité
basse et de température, ou gardez les réglages
prédéfinis. Identifier les personnes que vous
voudriez avertir en cas d’alerte. Ces réglages
peuvent être mis à jour à tout moment à l’aide de
l’application.

13
Capteurs
Trou de
montage en
forme de
serrure
Prise du câble de
détection
Bouchon
5 Positionnement
Placez le bas du détecteur à plat sur le plancher ou sur une
surface.
Pour le montage sur un mur, utilisez la vis incluse et suspendez le
détecteur dans le trou de montage en forme de serrure situé sur la
partie inférieure du couvercle.
Câble de détection en
option
Pour installer le câble de
détection en option, retirez le
bouchon et insérez le câble de
détection. Insérez le bouchon
dans l’extrémité du câble de
détection.
Des câbles de détection d’accessoires
(vendus séparément) peuvent être
raccordés pour allonger le
câble et ainsi augmenter l’étendue de la
zone de détection de l’eau.
Vous pouvez suspendre le détecteur sur
le mur ou placer le détecteur et le câble
de détection sur le plancher.
Remarque : La prise du câble de
détection n’est PAS conçue pour
être branchée dans un adaptateur
d’alimentation. Vous risqueriez
d’endommager le détecteur.

14
Utilisations courantes
Fonctionnement
Expérience avec l’application Resideo
Vous trouverez ci-dessous quelques exemples des écrans de
l’application Resideo qui s’afficheront lorsque vous utiliserez le
détecteur de gel et de fuites d’eau.
Fuite détectée par
l’appareil
Tendances de température
sur 30 jours
Basse température
détectée par l’appareil
Échec de la connexion
WiFi

15
Réinitialisation
Utilisez l’extrémité d’un trombone pour appuyer dans l’orifice de
réinitialisation pendant 5 secondes pour réinitialiser la connexion
WiFi, les réglages du détecteur et l’appairage Bluetooth. Le voyant DEL
passera au bleu en continu.
Appuyez l’extrémité d’un trombone dans l’orifice de réinitialisation
pendant 15 secondes pour rétablir les réglages par défaut d’usine. Le
voyant DEL passera au bleu en continu.
Voyant DEL d’état
Le détecteur dispose d’un voyant DEL qui indique l’état de l’appareil.
DEL État du détecteur
Durant l’installation
Émet un clignotement bleu Se met sous tension et se connecte au
Bluetooth.
S’allume en continu en bleu Est apparié avec Bluetooth.
Émet un clignotement vert Se connecte au réseau WiFi.
S’allume en continu en vert Est sous tension, connecté au réseau
WiFi et fonctionne normalement.
Remarque : Le voyant DEL s’éteint après 5
minutes pour conserver les piles.
S’allume en continu en rouge Se connecter au réseau WiFi.
Durant le fonctionnement
Émet un clignotement rouge Le détecteur a détecté une fuite ou n’a
pas réussi.
En cas d’alerte
Pour conserver les piles, le détecteur peut nécessiter jusqu’à 1 minute
pour détecter une fuite.
Il est possible d’éteindre le son du détecteur en appuyant sur le bouton
Mute (silence) dans l’application ou en retirant les piles ou le câble de
détection du détecteur. La fonction de silence peut nécessiter jusqu’à
1 minute pour atteindre le détecteur.
Une fois que vous avez identifié la cause de l’alerte, essuyez le
détecteur et le câble de détection et les remettre en place. Replacez les
piles si elles ont été ôtées.

33-00381EFS-02
www.resideo.com
© 2022 Resideo Technologies, Inc. All rights reserved.
This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. Ce produit est
fabriqué par Resideo Technologies, Inc.
et ses sociétés affiliées. Imprimé aux
États-Unis
Todos los derechos reservados. Este
producto es fabricado por Resideo
Technologies, Inc. y sus afiliados.
Impreso en EE. UU.
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
33-00381EFS—02 M.S. Rev. 07-22 | Imprimé aux États-Unis
Règlements de la FCC
§ 15.19 (a)(3)
Cet appareil est conforme à la partie 15 du règlement de la FCC. Son fonctionnement est assujetti aux deux
conditions suivantes : (1)
Cet appareil ne doit occasionner aucune interférence nuisible et (2) il doit accepter toute interférence reçue y
compris celles pouvant entraîner un dysfonctionnement.
§ 15.21
Toute modification qui n’est pas autorisée expressément par la partie responsable de la conformité de l’appareil
peut rendre l’utilisateur inapte à faire fonctionner l’équipement.
Déclaration de la FCC sur l’exposition aux radiations :
Cet équipement se conforme aux limites d’exposition aux rayonnements stipulées par la FCC pour un
environnement non contrôlé. Il devrait être installé et utilisé à une distance minimum de 20 cm entre l’élément
rayonnant et votre corps.
Réglementation IC
L’émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d’Innovation,
Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.
L’exploitation est autorisée aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d’interférences, et
(2) cet appareil doit supporter toute interférence, y compris celles pouvant provoquer un fonctionnement non
souhaité de l’appareil.
IC Déclaration sur la radioexposition :
Cet équipement est conforme aux IC RSS102 des limites d’exposition aux rayonnements définies pour un
environnement non contrôlé. Cet équipement doit être installé et utilisé à une distance minimum de 20 cm entre
le radiateur et votre corps.
L’utilisation de cet équipement est soumise aux deux conditions suivantes : (1) cet équipement ou cet appareil
ne peut pas causer d’interférences dangereuses, et (2) cet équipement ou cet appareil doit accepter toute
interférence reçue, notamment les interférences à l’origine d’un fonctionnement indésirable.

Lea y guarde estas instrucciones
Guía para el encendido
CHW3610W, CHWES4,
RCHW3610WF,
RCHWES4
DETECTOR DE
FUGA DE AGUA Y
CONGELAMIENTO
WIFI®
¿Necesita ayuda?
• Web: www.resideo.com
• Teléfono: 1 800 4681502

18
GET IT ON
Conector
del cable
sensor
1 Descargue la aplicación Resideo
Busque Resideo en la
App Store o en Google Play.
Después de descargarla, ponga en
marcha la aplicación, regístrese (si
fuese necesario), vaya a Menu,
y luego a Add New Device (añadir
nuevo dispositivo).
2 Coloque las baterías
El detector está alimentado por 3
baterías AA (se incluyen). Abra la tapa
de la batería en el detector y coloque
las baterías.
Cuando vuelva a colocar la cubierta,
presione firmemente los bordes para
garantizar un ajuste adecuado.
Nota: El conector del sensor del cable
NO es para enchufarlo en un adaptador
de alimentación. Hacerlo podría dañar el
detector.

19
3 Conecte
Conecte e identifique su detector
1 Bajo Add New Device (añadir nuevo
dispositivo) seleccione Water Leak and
Freeze Detector (Detector de fuga de agua y
congelamiento).
Nota:Asegúrese de que Bluetooth esté habilitado
en su dispositivo móvil y que el detector LED esté
parpadeando en azul. Si no es así, vea la sección
de reiniciar.
2 Proporcione una ubicación
para el detector. Presione
NEXT (siguiente).
3 El detector se conectará con
la aplicación.
Nota: Si tiene más de un
detector, necesitará conectar
cada detector individualmente.
4 Sonará una alerta audible
y el LED de su detector se
tornará azul fijo para indicar
que su detector está conectado. Presione NEXT (siguiente).
5 Cree un nombre personalizado para el detector o seleccione uno de
la lista. Presione NEXT (siguiente).

20
Conecte a WiFi
1 Escoja su red de la lista. Presione NEXT
(siguiente).
2 Introduzca la contraseña de WiFi, si fuese
necesario. Presione NEXT (siguiente).
3 Cuando se conecta a WiFi, el led se tornará
verde fijo durante 5 minutos y luego se
apagará para preservar la batería.
Nota: Si retira y reemplaza las baterías del
detector, este se reconectará a su red WiFi
automáticamente.
4 Configure
Continúe siguiendo instrucciones en la aplicación
para configurar su detector.
Seleccione el nivel de alerta que desea para
las advertencias alta y baja de humedad
y temperatura, o mantenga los niveles
preestablecidos. Identifique las personas que
desea notificar en caso de una alarma. Estas
configuraciones se pueden actualizar en cualquier
momento utilizando la aplicación.
