Resol HE-Check User manual

*11208204* 11208204
Handbuch
de
www.resol.de
Funktion
Bedienung
HE-Check
Testgerät für PWM- und 0-10-V-Signale
Manual
en
Manuel
fr

2
dede
Sicherheitshinweise
Bitte beachten Sie diese Sicherheitshinweise genau, um
Gefahren und Schäden für Menschen und Sachwerte aus-
zuschließen.
Symbolerklärung
ACHTUNG! Warnhinweise sind mit einem Warndrei-
eck gekennzeichnet!
ÎEs wird angegeben, wie die Gefahr
vermieden werden kann!
Signalwörter kennzeichnen die Schwere der Gefahr, die
auftritt, wenn sie nicht vermieden wird.
• ACHTUNG bedeutet, dass Sachschäden auftreten
können
ÎTextabschnitte, die mit einem Pfeil gekennzeichnet
sind, fordern zu einer Handlung auf.
Hinweis
Hinweise sind mit einem Informationssymbol ge-
kennzeichnet.
Vielen Dank für den Kauf dieses Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Lei-
stungsfähigkeit dieses Gerätes optimal nutzen zu können.
Irrtum und technische Änderungen vorbehalten.
© 20150116_11208204_HE_Check.mon5s.indd
Inhalt
1 Sicherheitshinweise ........................................4
2 Technische Daten ...........................................4
3 Anschluss der Messleitungen.........................5
4 Bedienung und Funktion................................5
5 Batterie............................................................8

3
de
Zielgruppe
Elektroarbeiten dürfen nur von Elektrofachkräften durch-
geführt werden.
Vorschriften
Beachten Sie bei Arbeiten die jeweiligen, gültigen Normen,
Vorschriften und Richtlinien!
Angaben zum Gerät
BestimmungsgemäßeVerwendung
DasTestgerät HE-Check dient der Messung und Erzeugung
eines PWM- und 0-10-V-Signals unter Berücksichtigung der
in dieser Anleitung angegebenen technischen Daten.
Die bestimmungswidrigeVerwendung führt zum Ausschluss
jeglicher Haftungsansprüche.
CE-Konformitätserklärung
Das Produkt entspricht den relevanten Richtlinien
und ist daher mit der CE-Kennzeichnung verse-
hen. Die Konformitätserklärung kann beim Her-
steller angefordert werden.
Entsorgung
• Verpackungsmaterial des Gerätes umweltgerecht ent-
sorgen.
• Batterien und Akkumulatoren enthalten giftige Stoffe
und dürfen nicht über den Hausmüll entsorgt werden.
• Altgeräte müssen durch eine autorisierte Stelle umwelt-
gerecht entsorgt werden. Auf Wunsch nehmen wir Ihre
bei uns gekauften Altgeräte zurück und garantieren für
eine umweltgerechte Entsorgung.
Übersicht
DasTestgerät HE-Check dient der Messung und Erzeugung
eines PWM- oder 0-10-V-Signals. Somit können die Funkti-
onen der Hocheffizienzpumpen und die Signale der Regler-
schnell und einfach überprüft werden.
Bei bidirektionalen Pumpen können darüber hinaus gleich-
zeitig PWM-Signale gesendet und empfangen werden.
• Intuitives Bedienkonzept
• Ergonomisches Design
• Einfache Störungsdiagnose
• Inklusive verschiedener Messleitungen

4
dede

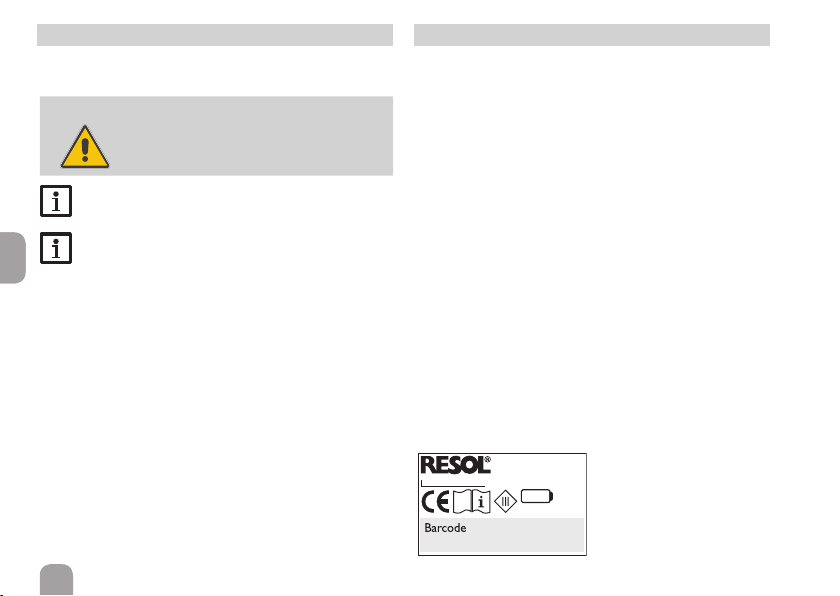

1 Sicherheitshinweise
Das Gerät nicht in Betrieb nehmen, wenn sichtbare
Beschädigungen bestehen.
ACHTUNG! Sachschaden durch zu hohe Spannung!
Die Messung von Spannungen > 18V können
zur Beschädigung des Gerätes führen!
ÎKeine Spannungen > 18V messen!
Das Gerät ausschließlich in trockenen Innenräu-
men verwenden.
Ausschließlich RESOL-Zubehör (Messleitungen,
Adapter usw.) verwenden.
HE-Check
Made in Germany
18 V CAT I
+
-
3 AAA IEC LR03
SN
2 Technische Daten
Eingänge: PWM/ 0-10V
Ausgänge: PWM/ 0-10V
PWM-Frequenz: 290 …2000 Hz
Messbereich: 0…15V
Versorgung: 3 Batterien Typ AAA, im Lieferumfang
enthalten, Batterielebensdauer typisch: 2 Jahre
Funktionen: Messung und Erzeugung eines PWM- und
0-10-V-Signals
Gehäuse: Kunststoff,ABS und TPE
Anzeige /Display: Vollgrafikdisplay
Bedienung: 6 Drucktasten in Gehäusefront
Schutzart: IP 54 /DIN EN 60529
Sicherheit: 18V class I / EN 61010
Umgebungstemperatur: 0 …40°C
Verschmutzungsgrad: 2
Maße: 120 x 65 x 27 mm

5
de

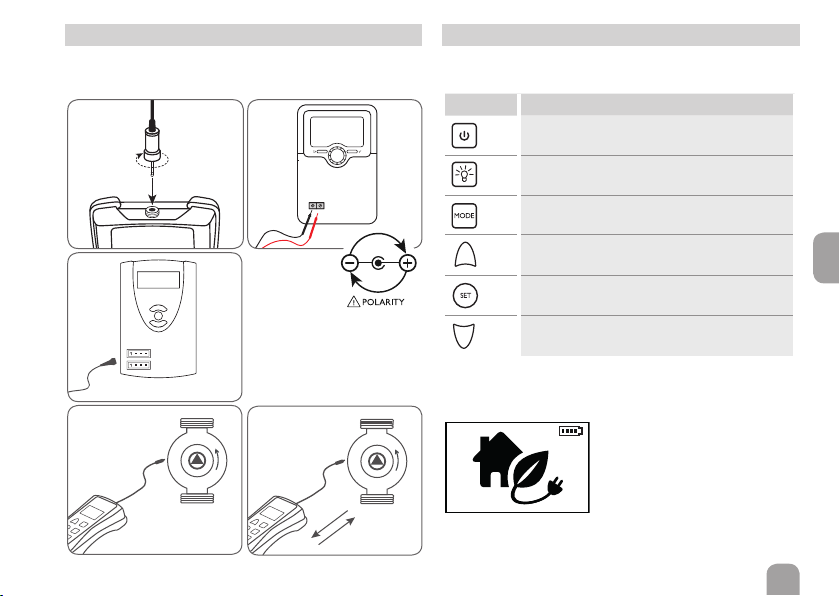

3 Anschluss der Messleitungen
ÎUm das Gerät einzuschalten,Taste ⚭drücken.
Es erscheint der Startbildschirm.
ÎUm in das Menü zu gelangen,Taste ☰drücken.
4 Bedienung und Funktion
Das Gerät wird über die 6 Tasten unter dem Display be-
dient.
Taste Funktion
Gerät ein-/ausschalten
Displaybeleuchtung an-/ausschalten
Durch das Menü scrollen
Einstellwerte erhöhen
Signal ein-/ausschalten
Einstellwerte verringern
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP20
1(1)A (100 ... 240) V~
2(1)A (100 ... 240) V~
100...240 V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP20
1(1)A (100 ... 240) V~
2(1)A (100 ... 240) V~
100...240 V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP 20
1(1) A (100 ... 240)V~
2(1) A (100 ... 240)V~
100... 240V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP 20
1(1) A (100 ... 240)V~
2(1) A (100 ... 240)V~
100... 240V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
Wenn die Messleitung mit
falscher Polarität angelegt
wird, erscheint eine Fehler-
meldung.
⚠max. 18V

6
dede
1/6 Messung des PWM-Eingangssignals
gemessenes PWM-Signal in %
PWM 60%
IN 1000 Hz
1/6
gemessene PWM-Frequenz in Hz*
2/6 Erzeugung des PWM-Ausgangssignals
erzeugtes PWM-Signal in %
PWM 100%
OUT 1000 Hz
Signal OFF
2/6
erzeugte PWM-Frequenz in Hz
Signal ein/aus
3/6 Messung des 0-10-V-Eingangssignals
gemessenes 0-10-V-Signal in %
gemessene Spannung inV
4/6 Erzeugung des 0-10-V-Ausgangssignals
erzeugtes 0-10-V-Signal in %
erzeugte Spannung inV
Signal ein/aus
* Wenn das gemessene PWM-Signal genau 0 % oder 100 %
beträgt, kann keine PWM-Frequenz gemessen werden.
In diesem Fall wird -- Hz angezeigt.
ÎUm denTastgrad des erzeugten PWM-Signals einzustel-
len, denWert mit denTasten ♉und ♊einstellen. Der
Wert wird automatisch gespeichert.
ÎDie Frequenz des erzeugten PWM-Signals unter PWM
im Menü 6/6 einstellen.
ÎUm das Signal ein- bzw.auszuschalten,Taste ♟drücken.
ÎUm die Stärke des erzeugten 0-10-V-Signals einzustellen,
denWert mit denTasten ♉und ♊einstellen.DerWert
wird automatisch gespeichert.
Die Spannung des erzeugten 0-10-V-Signals passt sich
automatisch an.
ÎUm das Signal ein- bzw.auszuschalten,Taste ♟drücken.
0-10V 26%
IN 2,6V
3/6
0-10V 0%
OUT 0,0V
Signal OFF
4/6

7
de
5/6 Messung und Erzeugung des PWM-Signals
(bei bidirektionalen Pumpen)
erzeugtes PWM-Signal in %
Signal ein/aus
6/6 Einstellungen
Tastentöne ein-/ausschalten
Displayhelligkeit einstellen
PWM-Frequenz einstellen
Pumpentyp einstellen
gemessenes PWM-Signal in %
Pumpenfeedback (falls vorhanden)**
ÎUm denTastgrad des erzeugten PWM-Signals einzustel-
len, denWert mit denTasten ♉und ♊einstellen. Der
Wert wird automatisch gespeichert.
ÎUm das Signal ein- bzw.auszuschalten,Taste ♟drücken.
** Den Pumpentyp unter Feedback im Menü 6/6 ein-
stellen, um das korrekte Pumpenfeedback angezeigt zu
bekommen.
ÎUm durch das Menü zu scrollen,Taste ♟drücken. Die
jeweils ausgewählte Menüzeile ist grau hinterlegt.
ÎUm Einstellungen vorzunehmen,die gewünschte Menü-
zeile auswählen und den Wert mit den Tasten ♉und
♊einstellen. Der Wert wird automatisch gespeichert.
Einstellkanal/
Menü
Einstellbereich/ Auswahl Werksein-
stellung
2/6
PWM 0… 100% 100 %
Signal ON, OFF OFF
4/6
0-10V 0 …100 % 0%
Signal ON, OFF OFF
5/6
PWM OUT 0…100 % 100%
Signal ON, OFF OFF
6/6
Beep ON, OFF OFF
LCD 0… 100% 50 %
PWM 290… 2000 Hz 1000 Hz
Feedback Wilo S (Solar),Wilo H (Heizung),
Grundfos, none (kein) none (kein)
PWM OUT 100%
Signal OFF
PWM IN 60%
5/6
Flow rate: 1000 l/h
SETUP
Beep OFF
LCD 50%
PWM 1000 Hz
Feedback none
6/6

8
dede
Wichtiger Hinweis
Die Texte und Zeichnungen dieser Anleitung entstanden mit
größtmöglicher Sorgfalt und nach bestem Wissen. Da Fehler
nie auszuschließen sind,möchten wir auf folgendes hinweisen:
Grundlage Ihrer Projekte sollten ausschließlich eigene Be-
rechnungen und Planungen an Hand der jeweiligen gültigen
Normen und Vorschriften sein.Wir schließen jegliche Ge-
währ für die Vollständigkeit aller in dieser Anleitung veröf-
fentlichten Zeichnungen und Texte aus, sie haben lediglich
Beispielcharakter.Werden darin vermittelte Inhalte benutzt
oder angewendet, so geschieht dies ausdrücklich auf das
eigene Risiko des jeweiligen Anwenders. Eine Haftung des
Herausgebers für unsachgemäße, unvollständige oder fal-
sche Angaben und alle daraus eventuell entstehenden Schä-
den wird grundsätzlich ausgeschlossen.
Anmerkungen
Das Design und die Spezifikationen können ohne Voran-
kündigung geändert werden.
Die Abbildungen können sich geringfügig vom Produktions-
modell unterscheiden.
Impressum
Diese Montage- und Bedienungsanleitung einschließlich al-
ler seinerTeile ist urheberrechtlich geschützt. EineVerwen-
dung außerhalb des Urheberrechts bedarf der Zustimmung
der Firma RESOL– Elektronische Regelungen GmbH. Dies
gilt insbesondere für Vervielfältigungen/Kopien, Überset-
zungen, Mikroverfilmungen und die Einspeicherung in elek-
tronischen Systemen.
© RESOL– Elektronische Regelungen GmbH

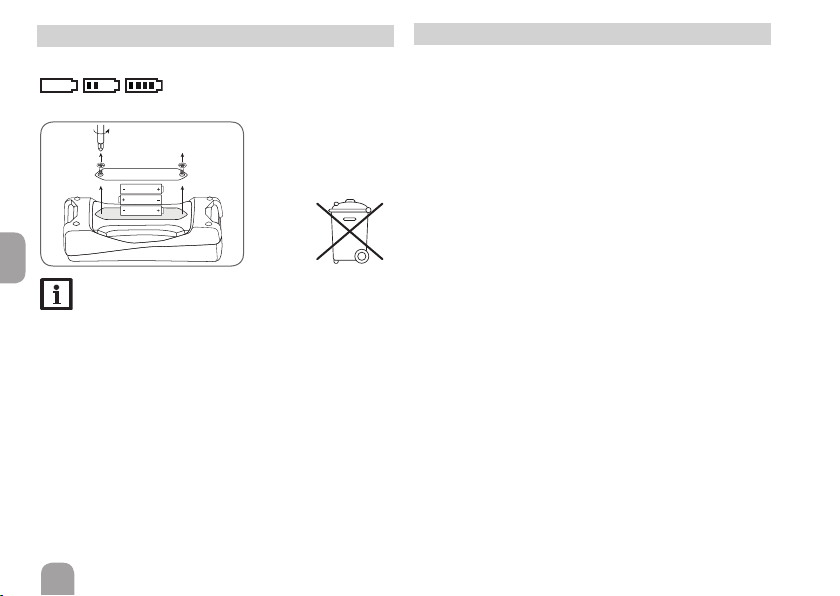

5 Batterie
Das Gerät verfügt über eine Batterieanzeige:
ÎUm die Batterien zu wechseln, folgendermaßen vor-
gehen:
Batterien und Akkumulatoren enthalten giftige
Stoffe und dürfen nicht über den Hausmüll
entsorgt werden.
Wenn das Gerät länger nicht verwendet wird, die
Batterien entfernen (Auslaufgefahr).

Manual
en
www.resol.com

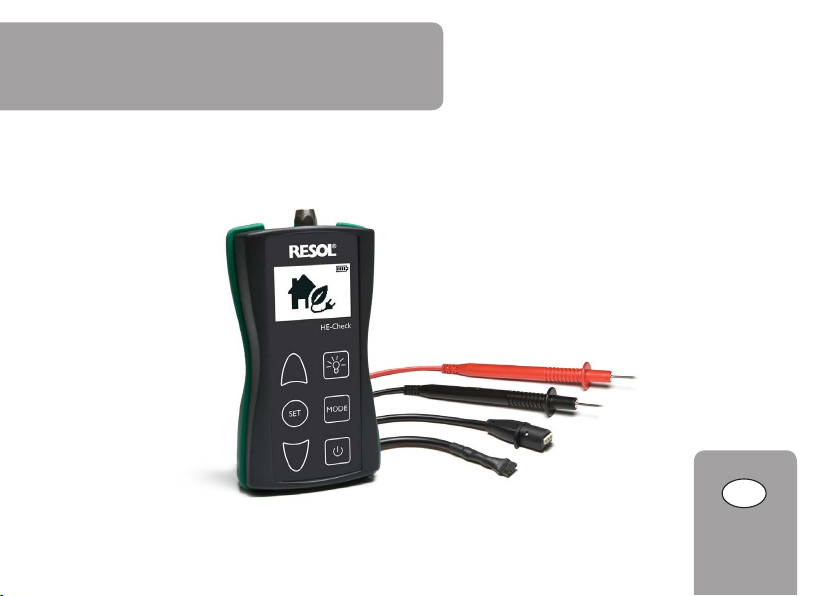

Function
Operation
HE-Check
Testing device for PWM and 0-10V signals

en
10
Safety advice
Please pay attention to the following safety advice in order
to avoid danger and damage to people and property.
Description of symbols
ATTENTION! Warnings are indicated with a warning
triangle!
ÎThey contain information on how
to avoid the danger described.
Signal words describe the danger that may occur, when it
is not avoided.
• ATTENTION means that damage to the appliance can
occur.
ÎArrows indicate instruction steps that should be car-
ried out.
Note
Notes are indicated with an information symbol.
Thank you for buying this product.
Please read this manual carefully to get the best perfor-
mance from this unit.
Subject to technical change. Errors excepted.
© 20150116_11208204_HE_Check.mon5s.indd
Contents
1 Safety advice..................................................12
2 Technical data ...............................................12
3 Connecting the measuring cables...............13
4 Operation and function................................13
5 Battery ...........................................................16

en
11
Disposal
• Dispose of the packaging in an environmentally sound
manner.
• Batteries and rechargeable batteries contain toxic sub-
stances and must not be disposed of in regular house-
hold waste.
• Dispose of old appliances in an environmentally sound
manner. On request we will take back your old appli-
ances bought from us and guarantee an environmentally
sound disposal of the devices.
Overview
The HE-Check testing device is used for generating and
measuring PWM or 0-10 V signals.This way, high-efficiency
pump functions as well as the controller signals can be tes-
ted quickly and easily.
For testing bidirectional pumps, PWM signals can also be
generated and measured simultaneously.
• Intuitive operating concept
• Ergonomic design
• Easy fault diagnostics
• Including different measuring cables
Target group
Only qualified electricians should carry out electrical works.
Instructions
Attention must be paid to the valid local standards, regula-
tions and directives!
Information about the product
Proper usage
With the HE-Check, the function of the pump and the sig-
nals of the controller can be checked quickly and easily in
compliance with the technical data specified in this manual.
Improper use excludes all liability claims.
CE Declaration of conformity
The product complies with the relevant directives
and is therefore labelled with the CE mark. The
Declaration of Conformity is available on request,
please contact the manufacturer.

en
12
1 Safety advice
Do not use the device if it is visibly damaged!
ATTENTION! Damage by high voltage!
Measuring voltages higher than 18 V can
lead to damage to the device.
ÎDo not measure voltages higher than
18V!
The device must only be used in dry interior
locations.
Use RESOL accessories (measurement cables,
adapters, etc.) only.
HE-Check
Made in Germany
18 V CAT I
+
-
3 AAA IEC LR03
SN
2 Technical data
Inputs: PWM/ 0-10 V
Outputs: PWM/ 0-10 V
PWM frequency: 290 …2000 Hz
Measuring range: 0 …15 V
Power supply: 3 AAA batteries, included with the device,
typical battery life: 2 years
Functions: measuring and generating a PWM and 0-10V
signal
Housing: plastic,ABS and TPE
Indication/ Display: full graphic display
Operation: 6 push buttons at the front of the housing
Protection type: IP 54 /DIN EN 60529
Safety: 18V class I /EN 61010
Ambient temperature: 0 …40 °C
Degree of pollution: 2
Dimensions: 120 x 65 x 27 mm

en
13
3 Connecting the measuring cables
ÎIn order to switch on the device, press button ⚭.
The home screen will be shown.
ÎIn order to access the menu, press button ☰.
4 Operation and function
The device is operated via the 6 push buttons below the
display.
Button Function
Switching on/ off device
Switching on/ off display illumination
Scrolling through the menu
Increasing adjustment values
Switching on/ off signal
Reducing adjustment values
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP20
1(1)A (100 ... 240) V~
2(1)A (100 ... 240) V~
100...240 V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP20
1(1)A (100 ... 240) V~
2(1)A (100 ... 240) V~
100...240 V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP 20
1(1) A (100 ... 240)V~
2(1) A (100 ... 240)V~
100... 240V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
PWM / 0-10V
PWM / 0-10V
R1-R3
R4
R4
VBus
VBus GND
V40 PWM2 PWM1
S5
S4 S3
GND N
VFS
RPS
Temp. Sensor
Pt1000
S2 S1
R3 R2 R1
L'L
IP 20
1(1) A (100 ... 240)V~
2(1) A (100 ... 240)V~
100... 240V~
T4A
50-60Hz
PWM 2 PWM 1
GND
2
PWM / 0-10V
If the measuring cable is
connected to the control-
ler with wrong polarity,
an error message will be
indicated.
⚠max. 18V

en
14
1/6 Measuring a PWM input signal
measured PWM signal in %
PWM 60%
IN 1000 Hz
1/6
measured PWM frequency in Hz*
2/6 Generating the PWM output signal
generated PWM signal in %
PWM 100%
OUT 1000 Hz
Signal OFF
2/6
generated PWM frequency in Hz
signal on/ off
3/6 Measuring a 0-10V input signal
measured 0-10V signal in %
measured voltage in V
4/6 Generating the 0-10V output signal
generated 0-10V signal in %
generated voltage inV
signal on/ off
* If the PWM signal measured is exactly 0 % or 100%, no
PWM frequency can be measured. In this case, -- Hz
will be indicated.
ÎIn order to adjust the duty cycle of the PWM signal,
select the desired value using buttons ♉and ♊.The
adjusted value will be saved automatically.
ÎAdjust the frequency of the PWM signal with the pa-
rameter PWM in the 6/6 menu.
ÎIn order to switch the signal on or off, press button ♟.
ÎIn order to adjust the duty cycle of the 0-10 V signal,
select the desired value using buttons ♉and ♊.The
adjusted value will be saved automatically.
The voltage of the 0-10 V signal generated automatically
adapts to the duty cycle value.
ÎIn order to switch the signal on or off, press button ♟.
0-10V 26%
IN 2,6V
3/6
0-10V 0%
OUT 0,0V
Signal OFF
4/6

en
15
5/6 Measuring and generating a PWM signal
(for bidirectional pumps)
generated PWM signal in %
signal on/ off
6/6 Settings
touch-tone on/ off
adjust display brightness
adjust PWM frequency
adjust pump type
measured PWM signal in %
pump feedback (if available)**
ÎIn order to adjust the duty cycle of the PWM signal,
select the desired value using buttons ♉and ♊.The
adjusted value will be saved automatically .
ÎIn order to switch the pump on or off, press button ♟.
** Adjust the pump type by means of the parameter Feed-
back in the 6/6 menu, for correct pump feedback.
ÎIn order to scroll through the menu, press button ♟.
The menu line selected is highlighted.
ÎIn order to carry out adjustments, select the menu line
and adjust the values with the buttons ♉and ♊.The
adjusted values will be saved automatically.
Adjustment
channel/ menu
Adjustment range/selection Factory
setting
2/6
PWM 0… 100% 100 %
Signal ON, OFF OFF
4/6
0-10V 0 …100 % 0%
Signal ON, OFF OFF
5/6
PWM OUT 0… 100% 100 %
Signal ON, OFF OFF
6/6
Beep ON, OFF OFF
LCD 0… 100% 50 %
PWM 290… 2000 Hz 1000 Hz
Feedback Wilo S (solar),Wilo H (heating),
Grundfos, none none
PWM OUT 100%
Signal OFF
PWM IN 60%
5/6
Flow rate: 1000 l/h
SETUP
Beep OFF
LCD 50%
PWM 1000 Hz
Feedback none
6/6

en
16
Important note
The texts and drawings in this manual are correct to the
best of our knowledge. As faults can never be excluded,
please note:
Your own calculations and plans, under consideration of
the current standards and directions should only be basis
for your projects.We do not offer a guarantee for the com-
pleteness of the drawings and texts of this manual - they
only represent some examples. They can only be used at
your own risk.No liability is assumed for incorrect, incom-
plete or false information and/ or the resulting damages.
Note
The design and the specifications can be changed without
notice.
The illustrations may differ from the original product.
Imprint
This mounting- and operation manual including all parts
is copyrighted.Another use outside the copyright requires
the approval of RESOL–Elektronische Regelungen GmbH.
This especially applies for copies, translations, micro films
and the storage into electronic systems.
© RESOL– Elektronische Regelungen GmbH
5 Battery
The device is equipped with a battery indicator:
ÎIn order to replace the batteries, proceed as follows:
Batteries and rechargeable batteries contain toxic
substances and must not be disposed of in regular
household waste.
Remove the batteries if you do not use the device
for a longer period of time.

Manuel
fr
www.resol.fr
Fonction
Commande
HE-Check
Appareil de contrôle pour les signaux PWM et 0-10V

fr
18
Recommandations de sécurité
Veuillez lire attentivement les recommandations de sécu-
rité suivantes afin d’éviter tout dommage aux personnes
et aux biens.
Explication des symboles
ATTENTION ! Les avertissements de sécurité sont pré-
cédés d’un triangle de signalisation !
ÎIls indiquent comment éviter le dan-
ger !
Les avertissements caractérisent la gravité du danger qui
survient si celui-ci n’est pas évité.
• ATTENTION indique que des dommages aux biens
peuvent survenir
ÎLes instructions sont précédées d‘une flèche.
Note
Toute information importante communiquée à l‘uti-
lisateur est précédée de ce symbole.
Merci d'avoir acheté ce produit RESOL.
Veuillez lire le présent mode d’emploi attentivement afin
de pouvoir utiliser l’appareil de manière optimale.
Sous réserve d’erreurs et de modifications techniques.
© 20150116_11208204_HE_Check.mon5s.indd
Sommaire
1 Recommandations de sécurité....................20
2 Caractéristiques techniques .......................20
3 Branchement des câbles de mesure...........21
4 Commande et fonctionnement...................21
5 Pile..................................................................24

fr
19
Groupe cible
Toute opération électrotechnique doit être effectuée par
un technicien en électrotechnique.
Instructions
Lors des travaux, veuillez respecter les normes, réglemen-
tations et directives en vigueur !
Informations concernant l’appareil
Utilisation conforme
L'appareil de contrôle HE-Check sert à mesurer et pro-
duire des signaux PWM et 0-10 V en tenant compte des
données techniques énoncées dans le présent manuel.
Toute utilisation non conforme entraînera une exclusion
de la garantie.
Déclaration de conformité CE
Le marquage „CE“ est apposé sur le produit,
celui-ci étant conforme aux dispositions com-
munautaires prévoyant son apposition. La dé-
claration de conformité est disponible auprès
du fabricant sur demande.
Traitement des déchets
• Veuillez recycler l‘emballage de l‘appareil.
• Les piles et les batteries contiennent des substances
toxiques et ne doivent pas être éliminées avec les dé-
chets ménagers.
• Les appareils en fin de vie doivent être déposés auprès
d‘une déchèterie ou d‘une collecte spéciale de déchets
d‘équipements électriques et électroniques. Sur de-
mande, nous reprenons les appareils usagés que vous
avez achetés chez nous en garantissant une élimination
respectueuse de l’environnement.
Vue d'ensemble
L'appareil de contrôle HE-Check sert à mesurer et pro-
duire des signaux PWM et 0-10V. Cela permet de contrô-
ler le fonctionnement de la pompe et les signaux du régu-
lateur de manière simple et rapide.
En cas de contrôle de pompes à signaux bidirectionnels,
l'appareil peut produire et recevoir simultanément des
signaux PWM.
• Concept de commande intuitif
• Design ergonomique
• Diagnostic d'erreurs simple
• Différents câbles de mesure inclus

fr
20
1 Recommandations de sécurité
N’utilisez pas l’appareil en cas d’endommagement
visible !
ATTENTION ! Dommages par surtension !
Si vous mesurez des tensions supérieures
à 18V, des dommages peuvent survenir !
ÎNe mesurez pas des tensions supé-
rieures à 18V !
Utilisez l’appareil dans une pièce intérieure sèche.
Utilisez exclusivement les accessoires RESOL
(câbles de mesure, adaptateurs, etc.)
HE-Check
Made in Germany
18 V CAT I
+
-
3 AAA IEC LR03
SN
2 Caractéristiques techniques
Entrées : PWM/0-10V
Sorties : PWM/ 0-10 V
Fréquence PWM : 290 …2000 Hz
Gamme de mesure : 0 …15 V
Alimentation : 3 piles du type AAA (incluses dans la
fourniture), longévité typique : 2 ans
Fonctions :
mesurer et produire les signaux PWM et 0-10V
Boîtier : en plastique,ABS et TPE
Affichage/écran : graphique
Commande :à travers les 6 touches sur l'avant du boîtier
Type de protection : IP 54/DIN EN 60529
Sécurité : 18V classe I /EN 61010
Température ambiante : 0…40 °C
Degré de pollution : 2
Dimensions : 120 x 65 x 27 mm
