Rev-A-Shelf 448 Series User manual

INSTALLATION INSTRUCTIONS: 448 SERIES PULLOUT WALL CABINET ORGANIZER W/ SOFT-CLOSE
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
448 SERIES PULLOUT WALL CABINET ORGANIZER W/ SOFT-CLOSE
TOOLS REQUIRED:
30-45 MIN
ESTIMATED ASSEMBLY TIME:
CARE AND MAINTENANCE:
Clean with a damp cloth and
wipe parts dry.
I-448BBSCWC-0817
#2
3
8
3
32
THIS UNIT CAN BE INSTALLED IN 2 WAYS
FOR INSTALLATION WITH WOOD SCREWS, TURN TO PAGE 2
FOR INSTALLATION WITH MACHINE BOLTS, TURN TO PAGE 3
WATCH TUTORIALS OF OUR
PRODUCTS BEING INSTALLED
WWW.REV-A-SHELF.COM/VIDEOS
3
8

Customer Service: 800-626-1126 | rev-a-shelf.com
2
Flip the unit upside down. Pull
the soft-close slide set into the
open position and locate the
triggers on the left and right
side (See Fig 1). Press and hold
the triggers either up or down
to remove the slide set. Set
the wood frame to the side.
After you remove the slides,
the soft-close mechanism will
be in the open position. Press
the trigger and reset it to the
closed position.
STEP 1
Place the template inside
the wall cabinet. Position the
template so the front edge
is ush with the front of the
cabinet frame and centered
(See Fig 2).
Using an awl and rubber
mallet, punch the hole
locations identied by the
smaller black circles on the
template (See Fig 3).
STEP 2
STEP 3
FIGURE 4
FIGURE 1
FIGURE 2
FIGURE 3
INSTALLATION WITH WOOD SCREWS
With a 3/32”drill bit, pre-drill
through the (4) marked hole
locations labeled “Pre-drill for
wood screw application”. Secure
slide set to cabinet oor using the
(4) wood screws provided
(See Fig 4).
Re-attach the wood frame to
the slides. Align the frame and
push to the closed position.
NOTE: Be sure the ball-bearing
race tracks are placed at the
front of the slide channels.
Proceed to page 4 at this time
for door mounting instructions.
STEP 4
STEP 5
STEP 6
WOOD SCREWS FROM
TOP OF SLIDE ASSEMBLY
(4 TOTAL)
3
32

INSTALLATION INSTRUCTIONS: 448 SERIES PULLOUT WALL CABINET ORGANIZER W/ SOFT-CLOSE 3
Place the template inside of
the wall cabinet. Position the
template so the front edge
is ush with the front of the
cabinet frame (See Fig 1).
STEP 1
With a 3/8”drill bit, drill
through the (4) marked hole
locations labeled “Pre-drill here
for bolt application”.
NOTE: Drill through the
cabinet oor (See Fig 2).
Place the unit over the top of
the holes and secure using the
(4) machine bolts (See Fig 3).
NOTE: Make sure the bolts
go through the holes from
the underside of the cabinet
up into the cabinet oor,
and secure them with a #2
Phillips head screwdriver. The
corresponding holes on the
slide set are threaded
for attachment.
STEP 2
STEP 3

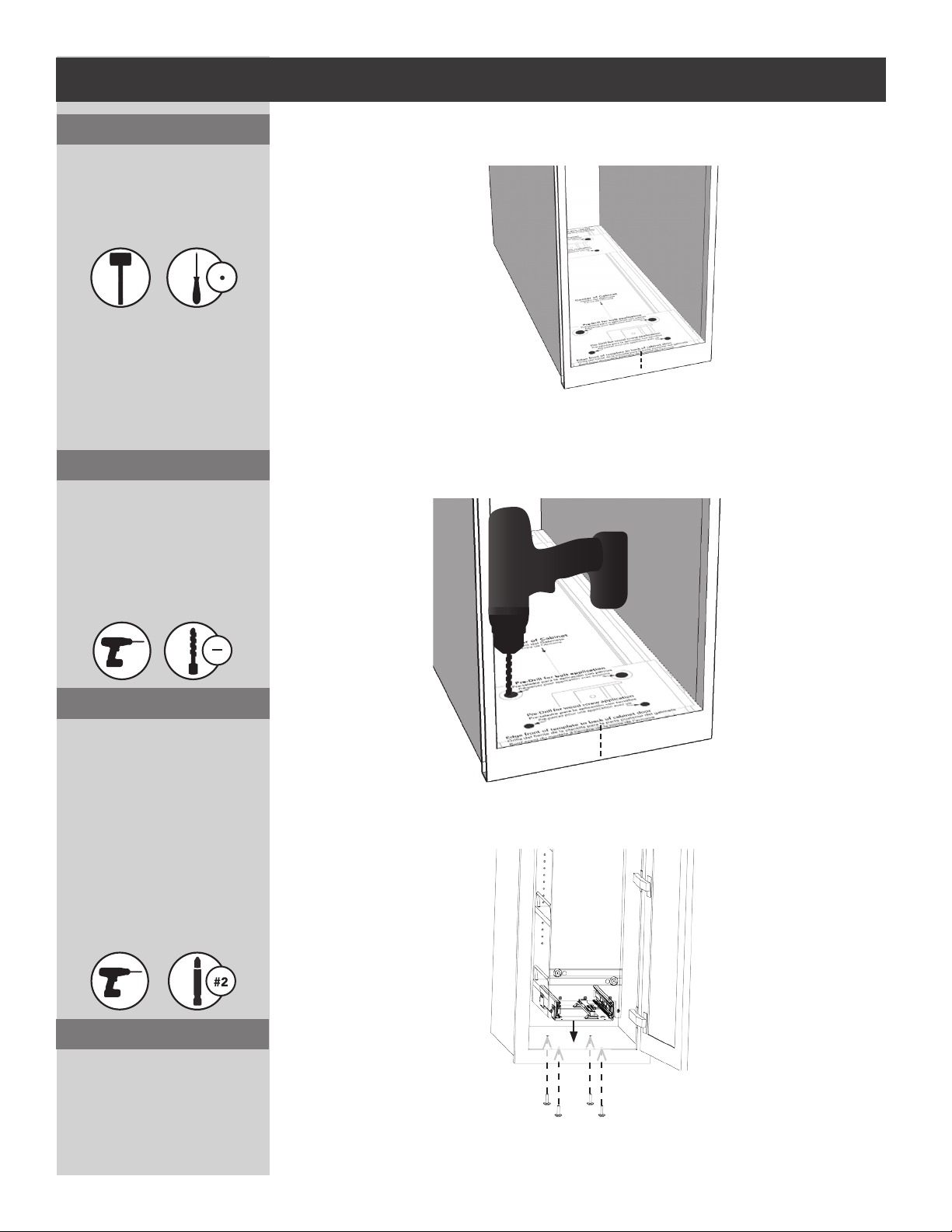

INSTALLATION WITH MACHINE BOLTS
Proceed to page 4 at this time
for door mounting instructions.
STEP 4
FIGURE 1
FIGURE 2
FIGURE 3
3
8

Customer Service: 800-626-1126 | rev-a-shelf.com
4
FIGURE 2
FIGURE 1
FIGURE 3
FIGURE 4

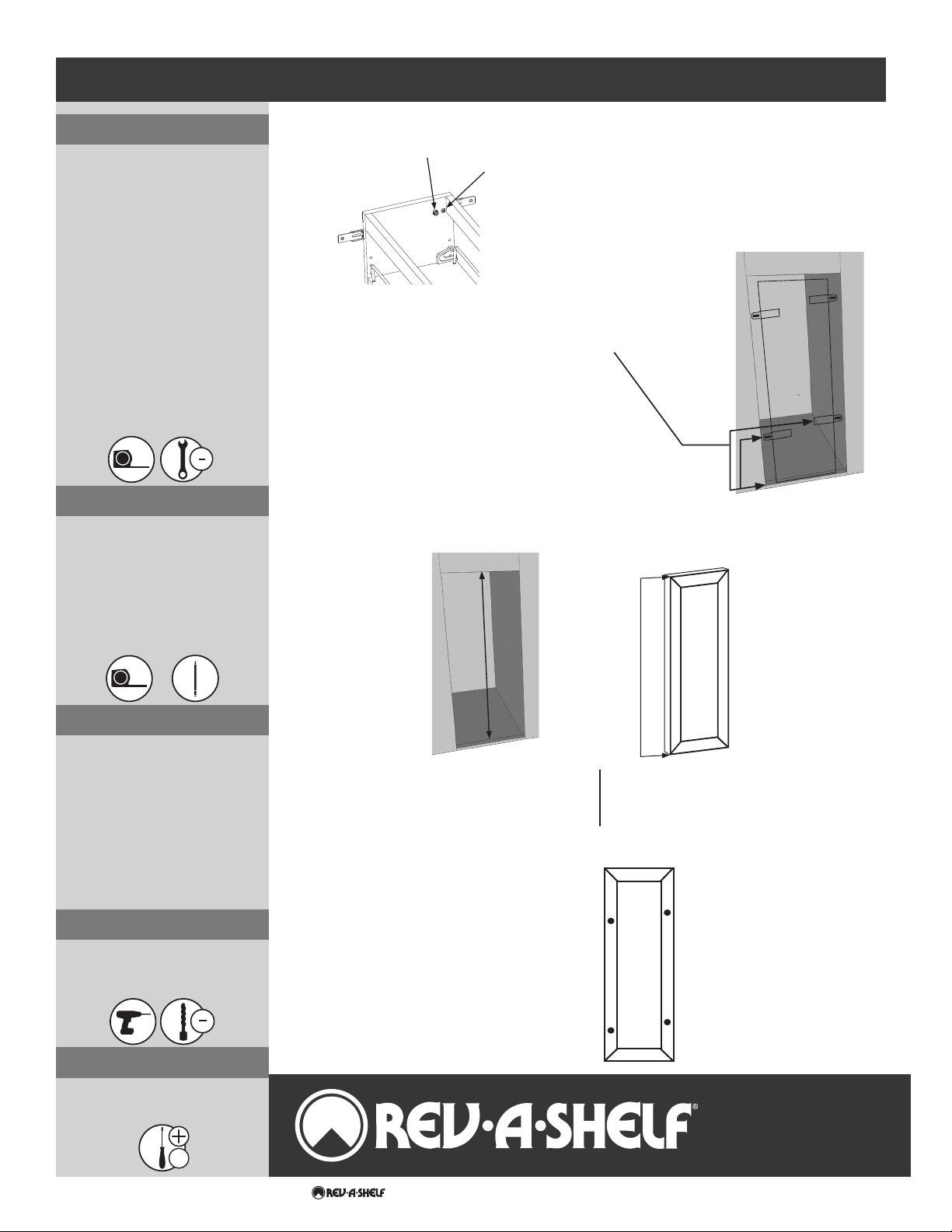

DOOR MOUNTING INSTRUCTIONS
Loosen the (4) lock nuts (3/8”
wrench) inside the front wall of
the unit (see Fig.1).
Pull the Adjustable Door
Mounting Brackets to ensure
that you are mounting to the
“thick” portion of the cabinet
door. (Front of pullout should
line up with front of face frame).
NOTE: For measurement
locations see Fig. 2.
Measure from the base of the
face frame up to each mounting
bracket slotted hole location and
record those dimensions.
NOTE: For measurement
locations see Fig. 3.
Measure the entire door opening
and record that value (a).
Measure the cabinet door height
and record that value (b).
Pre-drill these holes on the back
side of the cabinet door, making
sure not to drill through the door.
If the door is larger than the
cabinet opening, add the divided
difference found in Step 2 to
the measurements in Step 1. If
the door is smaller (Inset doors),
subtract the divided difference
from the measurements in Step 1.
Record these numbers in Figure
4 and mark the locations on the
rear side of the cabinet door.
Attach the door to the bracket
using the pre-drilled hole locations.
STEP 1
STEP 2
STEP 4
STEP 3
STEP 5
Measure Opening Height (a)________
Measure Door Height (b)________
Mark the
screw
locations
on your door.
Bottom Bracket Measurements
Right__________ Left__________
Measure from frame to left bracket slot ________
Measure from frame to right bracket slot ________
Repeat for top brackets:
Left Bracket Slot_________
Right Bracket Slot_________
(b)
3
32
Height Difference ________
Divide Difference by 2 _______
(a)
#2
Top Bracket Measurements
Right__________ Left__________
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
3
8
T-Nut Screw for
Tilt Adjustment
Lock Nut

INSTRUCCIONES DE INSTALACIÓN: GABINETE DESPLEGABLE DE PARED DE CIERRE SUAVE CON BALEROS 448
INSTRUCTIONS D’INSTALLATION: L’ÉLÉMENT COULISSANT AVEC FERMETURE EN DOUCEUR À ROULEMENT À BILLES
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
GABINETE DESPLEGABLE DE PARED DE CIERRE SUAVE CON BALEROS 448
L’ÉLÉMENT COULISSANT AVEC FERMETURE EN DOUCEUR À ROULEMENT À BILLES
I-448BBSCWC-0817
Limpie con un paño húmedo y
seque las partes.
Nettoyez avec un linge humide et
essuyez les pièces pour les sécher
complètement.
HERRAMIENTAS REQUERIDAS:
OUTILS REQUIS:
30-45 MIN
TIEMPO ESTIMADO
DE ENSAMBLE:
DUREE ESTIMEE
DE L’ASSEMBLAGE:
CUIDADO Y MANTENIMIENTO:
ENTRETIEN ET MAINTENANCE:
INSTRUCCIONES DE INSTALACIÓN
INSTRUCTIONS D’INSTALLATION
ESTO SE PUEDE INSTALAR 2 MANERAS
CELA PEUT ÊTRE INSTALLÉ 2 FAÇONS
INSTALACIÓN CON TORNILLOS DE MADERA, VE A LA PÁGINA 6
POUR INSTALLATION AVEC VIS À BOIS, TOURNEZ À LA PAGE 6
POR INSTALACIÓN CON PERNOS, VE A LA PÁGINA 7
POUR INSTALLATION AVEC BOULONS, TOURNEZ À LA PAGE 7
#2
3
8
3
32

Customer Service: 800-626-1126 | rev-a-shelf.com
6
Voltee la unidad 448 boca abajo. Jale el set del
deslizante SC dentro de la posición de apertura y ubique
los gatillos en los lados izquierdo y derecho (ver la gura
1). Presione y sostenga los gatillos ya sea hacia arriba o
hacia abajo mientras al mismo tiempo quita el set del
deslizante. Por ahora coloque el marco de madera hacia
un lado. Después de quitar los deslizantes, el mecanismo
de cierre suave estará en la posición de apertura. Mueva
rápidamente el gatillo y vuélvalo a ajustar a la posición
de cierre.
Mettez votre 448 à l’envers. Tirez votre ensemble de coulisses
SC en position ouverte et localisez les gâchettes à gauche et à
droite (voir l’Illustration 1). Appuyez et maintenez les gâchettes
vers le haut ou vers le bas tout en retirant l’ensemble de
coulisses. Mettez votre cadre en bois sur le côté pour l’instant.
Après avoir retiré les coulisses, votre mécanisme de fermeture
en douceur sera en position ouverte. Actionnez la gâchette et
remettez-la en position fermée.
Coloque la plantilla dentro de la pared del gabinete.
Oriente la plantilla para que la orilla del frente esté
posicionada a la parte posterior de la puerta del
gabinete (ver gura 2).
Placez le modèle à l’intérieur de votre armoire murale. Orientez
le modèle pour que le bord avant soit positionné à l’arrière de la
porte de votre armoire (voir l’Illustration 2).
Usando una lezna y un mazo de goma, perfore las
ubicaciones de los oricios que se identican por los
círculos negros más pequeños (ver la gura 3).
À l’aide de votre poinçon et de son maillet en caoutchouc, percez
les trous identiés par les petits cercles noirs (voir Fig 3).
INSTALACIÓN CON TORNILLOS DE MADERA
INSTALLATION AVEC VIS À BOIS
PASO 1
ÉTAPE 1
PASO 2
ÉTAPE 2
PASO 3
ÉTAPE 3
FIGURA 1
ILLUSTRATION 1
FIGURA 2
ILLUSTRATION 2
FIGURA 3
ILLUSTRATION 3
Con una cabeza de taladro de 3/32”, pre taladre
a través de las ubicaciones de los cuarto oricios
marcados, etiquetados como “Pre taladre para
aplicaciones de tornillos de madera”. Asegure el juego
del deslizante al piso del gabinete usando los cuatro
tornillos de madera que se proveen. (Ver la gura 4).
Avec un foret de 3/32 po, pré-percez à travers les 4
emplacements de trous marqués “ Pre-drill for wood screw
application (Pré-percer pour une application avec vis à bois)”.
Fixez la coulisse sur le plancher de l’armoire en utilisant les 4 vis à
bois fournies (Voir l’Illustration gure 4).
Continúe con la página 8.
Passer à la page 8
PASO 6
ÉTAPE 6
PASO 4
ÉTAPE 4
FIGURA 4
ILLUSTRATION 4
(4) TORNILLOS DE MADERA EN LA
PARTE SUPERIOR DE LAS DIAPOSITIVAS
(4) VIS À BOIS SUR LES GLISSIÈRES
Reajuste el marco de madera a los deslizantes. Asegúrese
de que la pista de los baleros hayan sido colocadas al
frente de los canales del deslizante. Alinee el marco
de madera y empuje a la posición de cerrado. Ahora
proceda a la sección de montaje de la puerta.
Ré-attachez le cadre en bois à vos coulisses. Assurez-vous que
vos rails à roulement à billes ont été placés à l’avant de vos
guides des coulisses. Aligner le cadre en bois et pousser à la
position fermée. Passez à la section de montage de la porte à
ce moment.
PASO 5
ÉTAPE 5

7
Coloque la plantilla dentro de
la pared del gabinete. Oriente
la plantilla para que la orilla del
frente esté posicionada a la parte
posterior de la puerta del gabinete
(ver gura 1).
Placez le modèle à l’intérieur de votre
armoire murale. Orientez le modèle
pour que le bord avant soit positionné à
l’arrière de la porte de votre armoire (voir
l’Illustration 1).
Utilizando una cabeza de taladro
de 3/8”, taladre a través de las
cuatro ubicaciones de los oricios
marcados y etiquetados como
“pre-taladre aquí para aplicaciones
con pernos”. Usted taladrará a
través del piso de su gabinete.
Avec votre foret de 3/8”, percez les 4
emplacements indiqués « Pré-percer ici
pour l’application avec boulons ». Vous
percerez à travers le plancher de votre
cabinet.
Coloque la unidad 448 por encima
de la parte superior de los oricios
y asegure usando los cuarto
pernos de máquina (ver gura 3).
Asegúrese de que los pernos pasen
los oricios de la parte inferior del
gabinete para arriba dentro del
piso del gabinete, y asegure con
una tuerca de 1/4” o una llave.
Los oricios correspondientes en
el set del deslizante están roscados
para sujetarse.
Placez votre unité 448 sur le haut de vos
trous et xez en utilisant les 4 boulons
machine (voir l’Illustration 3). Assurez-
vous que les boulons traversent les trous
de la partie inférieure de l’armoire dans
le plancher de l’armoire et xez-les avec
un tournevis de 1/4” ou une clé. Les
trous correspondants sur l’ensemble de
coulisses sont letés pour la xation.
INSTALACIÓN CON PERNOS
INSTALLATION AVEC BOULONS
Continúe con la página 8.
Passer à la page 8
3
8
FIGURA 1
ILLUSTRATION 1
FIGURA 2
ILLUSTRATION 2
PASO 1
ÉTAPE 1
PASO 2
ÉTAPE 2
PASO 3
ÉTAPE 3
PASO 4
ÉTAPE 4
FIGURE 3
#2
INSTRUCCIONES DE INSTALACIÓN: GABINETE DESPLEGABLE DE PARED DE CIERRE SUAVE CON BALEROS 448
INSTRUCTIONS D’INSTALLATION: L’ÉLÉMENT COULISSANT AVEC FERMETURE EN DOUCEUR À ROULEMENT À BILLES

Customer Service: 800-626-1126 | rev-a-shelf.com
8
INSTRUCCIONES DEL MONTAJE DE LA PUERTA
INSTRUCTIONS POUR LE MONTAGE SUR LA PORTE
Suelte las cuatro tuercas de seguro
(llave de 3/8”) dentro de la pared
frontal de la unidad (ver la gura 1).
Jale los soportes ajustables del
montaje de la puerta para asegurar
que usted está montando a la porción
“gruesa” de la puerta del gabinete. (El
frente del desplegable debe alinearse
con el frente del marco).
Mida desde la base de la cara del
marco hacia arriba en cada ubicación
de los oricios ranurados de los
soportes de montaje y anote esas
dimensiones.
Desserrez les 4 écrous de blocage (clé de
3/8 po) à l’intérieur de la paroi avant de
l’unité (voir l’Illustration 1).
Tirez sur les supports réglables de montage
de porte pour vous assurer que vous montez
sur la partie “épaisse” de la porte de
l’armoire. (L’avant du leur doit être aligné
avec l’avant du cadrage avant).
Mesurez à partir de la base du cadrage
avant jusqu’à chaque emplacement du trou
rainuré du support de montage et notez ces
dimensions.
Mida completamente la apertura de
la puerta y anote ese valor. Mida la
altura de la puerta del gabinete y
anote el valor.
Mesurez l’ouverture totale de la porte et
notez cette valeur. Mesurez la hauteur de
votre porte et notez cette valeur.
Pre-taladre esos oricios en la parte
posterior de la puerta del gabinete,
asegurándose de no taladrar a través
de la puerta.
Pré-percez ces trous sur le côté arrière de
votre porte d’armoire, en veillant à ne pas
forer à travers la porte.
Si su puerta es más grande que
la apertura del gabinete, sume la
diferencia dividida que encontró en
el paso 2, a las medidas en el paso 1.
Si su puerta es más pequeña, reste la
diferencia dividida de las medidas en
el paso 1.
Si votre porte est plus grande que
l’ouverture de l’armoire, ajoutez la différence
divisée que vous avez trouvée à l’étape 2 aux
mesures de l’étape 1. Si votre porte est plus
petite, soustrayez la différence divisée des
mesures de l’étape 1.
Fijar la puerta a los soportes utilizando
agujeros.
Attacher la porte aux supports en utilisant
des trous.
Mida la Altura de la Apertura (a)
Mesurez la hauteur d’ouverture (a) ________
Mida la Altura de la Puerta (b)
Mesurez la hauteur de la porte (b) ________
Marque las ubicaciones de los
tornillos y pre-taladre. Tenga cuidado
de no taladrar a través del gabinete.
Marquez les emplacements des vis sur
votre porte et pré-percez. Veillez à ne pas
percer à travers de l’armoire.
Medidas del soporte inferior
Mesures du support du bas
Right__________ Left__________
Mida desde el marco a la ranura izquierda del soporte
Mesurez du cadre à la rainure du support gauche ________
Mida desde el marco a la ranura derecha del soporte
Mesurez du cadre à la rainure du support droit ________
(Repita el paso para los soportes superiores)
(Répétez l’étape pour les supports du haut)
la ranura izquierda del soporte
rainure du support gauche _________
la ranura derecha del soporte
la rainure du support droit _________
(b)
Diferencia de la Altura
Différence de hauteur________
Divida la diferencia entre 2
Divisez la différence par 2 ________
(a)
Medidas del soporte superior
Mesures du support du haut
Right__________ Left__________
FIGURA 1
ILLUSTRATION 1
FIGURA 2
ILLUSTRATION 2
FIGURA 3
ILLUSTRATION 3
PASO 1
ÉTAPE 1
PASO 2
ÉTAPE 2
PASO 3
ÉTAPE 3
PASO 4
ÉTAPE 4
PASO 5
ÉTAPE 5
12400 Earl Jones Way
Louisville, KY 40299
rev-a-shelf.com
Customer Service: 800-626-1126
