Revell control Arrow quad User manual

www.revell-control.de

Henschelstr. 20-30, D-32257

Bünde. A subsidiary of Hobbico,

Inc. REVELL IS THE REGISTERED

TRADEMARK OF REVELL GMBH,

GERMANY. Made in China.

23897

720P

SPEED

LEVEL

HEADLESS

MODE

ERSATZTEILE / REPLACING SPARE PARTS / PIÈCES DÉTACHÉES /

RESERVEONDERDELEN / PIEZAS DE REPUESTO / PEZZI DI RICAMBIO

43648

Rotor Set

Rotor-Satz

43650

Camera

Kamera

43649

Battery

Akku

V 02.04

ContenutoContenidoInhoudContenu

Table of

contents

Inhalt

Kit rotore di ricambio

Kit de rotor de sustitución

Reserverotorset

Ensemble rotor de rechange

Spare rotor set

Ersatzrotorset

Batteria

Batería

Accu

Batterie

Battery

Akku

Istruzioni per l‘uso

Manual de instrucciones

Gebruiksaanwijzing

Mode d‘emploi

Operating manual

Bedienungsanleitung

Modello

Modelo

Model

Modèle

Model

Modell

Ladekabel, USB-Kartenlesegerät und micro-SD-Karte

Charging cable, USB card reader and micro SD card

Câble de chargement,

lecteur de carte USB

carte micro SD

Laadkabel,

USB-kaartlezer

en micro-SD-kaart

Cable de carga,

lector de tarjetas USB

y tarjeta microSD

Cavo caricatore,

dispositivo di lettura scheda USB

scheda micro SD

Radiocomando

Emisora

Zender

Télécommande

Remote control

Fernsteuerung

2O 2Q

2K2A

3A 3B 3C

1D 1E

www.revell-control.de

Henschelstr.20-30, D -32257

Bünde. A subsidiary of Hobbico,

Inc. REVELL IS THE REGISTERED

TRADEMARK OF REVELL GMBH,

GERMANY.Made in China.

23897

720P

SPEED

LEVEL

HEADLESS

MODE

6B2K6A

4A 4C4B

5A 5B 5C 5D2L

2I7C 2I7D

2C7A 7B 2C

7E 7F

7G 7H

8A 8B 8C

9A 9B

B A

2I 2I

2C 2C

23897

Deutsch

das Modell auch unter Berücksichtigung

von Funktionsstörungen und Defekten

niemanden verletzen kann.

• Das Modell darf nur mit originalen

Revell Control-Ersatzteilen repariert

oder verändert werden. Andernfalls

könnte das Modell beschädigt

werden oder eine Gefahr darstellen

• Um Risiken zu vermeiden, das Modell

immer in einer Position steuern, aus

der heraus gegebenenfalls schnell

ausgewichen werden kann.

Sicherheitshinweise für Flugmodelle:

• Sie nehmen mit Ihrem Fluggerät am

allgemeinen Luftverkehr teil. Sie sind

als Pilot für Ihr Modell verantwortlich,

Sie haften für Ihr Modell und für durch

den Betrieb entstandene Schäden.

• Wenn Sie Ihr Fluggerät kommerziell

nutzen möchten, benötigen Sie eine

Aufstiegserlaubnis.

• Machen Sie sich vor der ersten

Inbetriebnahme mit den Funktionen

des Modells vertraut.

• Prüfen sie die korrekte Funktion des

Produkts vor jedem Flug.

• Beachten Sie stets die Vorgaben des

Herstellers.

• Beachten Sie stets Wind, Witterung

und eventuelle Hindernisse.

• Sie müssen bemannten Luftfahrzeugen

stets sofort ausweichen und unver-

züglich landen.

• Fliegen Sie nicht über fremde Privat-

grundstücke, Menschenansammlungen,

militärische Objekte, Krankenhäuser,

Kraftwerke, Justizvollzuganstalten und

dergleichen.

• Fliegen Sie nicht in der Nähe von

Sicherheitshinweise:

•Vor der ersten Inbetriebnah-

me Anleitung vollständig

lesen und verstehen.

•Dieses Modell ist ab 14 Jahren

geeignet. Die Aufsicht der Eltern ist

beim Fliegen erforderlich.

• Bedienungsanleitung und Packung

bitte aufbewahren, da sie wichtige

Hinweise enthalten.

• Der Benutzer darf dieses Modell nur

gemäß den Gebrauchshinweisen in

dieser Bedienungsanleitung betreiben.

• Dieses Modell ist für den Gebrauch in

Innenräumen und bei Trockenheit

und Windstille im Freien geeignet.

• Hände, Gesicht und lose Kleidung bei

Betrieb vom Modell fernhalten.

• Fernsteuerung und Modell ausschalten,

wenn sie nicht im Einsatz sind.

• Batterien aus der Fernsteuerung

nehmen, wenn sie nicht im Einsatz ist.

• Das Modell stets im Auge behalten,

um die Kontrolle über das das Modell

nicht zu verlieren. Ein unachtsamer

und sorgloser Einsatz kann erhebliche

Schäden verursachen.

• Das Modell nicht in der Nähe von

Personen, Tieren, Straßen, Gewässern

oder Stromleitungen betreiben.

• Dieses Modell ist nicht geeignet für

Menschen mit körperlichen oder

geistigen Einschränkungen. Personen

ohne Kenntnisse im Umgang mit

ferngesteuerten Modellen empfehlen

wir die Inbetriebnahme unter Anleitung

einer erfahrenen Person.

• Betreiben Sie nie ein Modell unter

Drogen- oder Alkoholeinfluss.

• Generell ist darauf zu achten, dass

• Batterien müssen mit der richtigen

Polarität (+ und -) eingelegt werden.

• Leere Batterien müssen aus der Fern-

steuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht

kurzgeschlossen werden.

• Batterien aus der Fernsteuerung

nehmen, wenn sie längere Zeit nicht

gebraucht wird.

Sicherheitshinweise zum Ladegerät:

• Nicht wiederaufladbare Batterien dürfen

nicht geladen werden.

• Dieses Ladegerät ist nicht geeignet für

Personen (einschliesslich Kindern) mit

körperlichen oder geistigen Einschrän-

kungen, oder mit unzureichender

Kenntnis und Erfahrung mit Ladegeräten,

ausser unter Aufsicht oder nach

sachkundiger Anleitung durch einen

Erziehungsberechtigten.

• Kinder müssen beaufsichtigt werden –

das Ladegerät ist kein Spielzeug!

• Transformatoren, Netzteile oder

Ladegeräte, die mit dem Modell

zusammen verwendet werden,

müssen regelmäßig auf Beschädigun-

gen von Kabeln, Steckern, Gehäusen

und anderen Teilen überprüft werden,

und eventuelle Beschädigungen

müssen zuerst repariert werden,

bevor die Geräte weiter verwendet

werden dürfen.

Das Modell ist mit einem LiPo-Akku

ausgestattet. Bitte die folgenden

Sicherheitshinweise beachten:

• LiPo-Akkus niemals ins Feuer werfen

oder an heißen Orten aufbewahren.

• Zum Aufladen nur das mitgelieferte

Ladegerät verwenden. Die Verwendung

eines anderen Ladegerätes kann zu

einer dauerhaften Beschädigung des

Akkus sowie benachbarter Teile führen

und körperliche Schäden verursachen!

• Niemals ein Ladegerät für NiCd-/

NiMH-Akkus verwenden!

• Für den Aufladevorgang ist immer auf

eine feuerfeste Unterlage und eine

brandsichere Umgebung zu achten.

• Während des Aufladevorgangs den

Akku nicht unbeaufsichtigt lassen.

• Die Kontakte des Akkus niemals

auseinanderbauen oder verändern.

Flugplätzen (<1,5 km).

• Fliegen Sie nie ohne direkten Sichtkon-

takt zum Modell, es muss sich immer in

direkter Sichtweite befinden. Ein Modell

z.B. nur anhand eines Videobilds zu

steuern ist gesetzlich verboten.

• Bei Nichtbeachtung dieser Sicherheits-

hinweise können Sie sich strafbar

machen!

• Infos und weitere Hilfe erhalten Sie vom

Verein für unbemannte Luftfahrtsysteme

unter „http://www.uavdach.org“

• Für Modelle, die draußen geflogen

werden, besteht seit 2005

Versicherungspflicht. Sprechen Sie bitte

mit Ihrem Privat-Haftpflicht-Versicherer

und vergewissern Sie sich, dass Ihre

neuen und bisherigen Modelle in diese

Versicherung eingeschlossen sind.

Lassen Sie sich diese Bestätigung

schriftlich geben und heben Sie diese

gut auf. Alternativ dazu bietet der DMFV

im Internet auf www.dmfv.aero eine

kostenlose Probemitgliedschaft incl.

Versicherung an.

Sicherheitshinweise zur

Fernsteuerung:

• Wir empfehlen für die Fernsteuerung

neue Alkali-Mangan-Batterien. Einweg-

batterien für diese Fernsteuerung

und andere im Haushalt betriebene

elektrische Geräte können durch

aufladbare Batterien (Akkumulatoren)

umweltfreundlich ersetzt werden.

• Sobald die Fernsteuerung nicht mehr

zuverlässig funktioniert, sollten neue

Batterien eingelegt bzw. die Batterien

aufgeladen werden.

Batterie-Sicherheitshinweise:

• Aufladbare Batterien müssen vor dem

Aufladen aus der Fernsteuerung

herausgenommen werden.

• Nicht wiederaufladbare Batterien

dürfen nicht geladen werden.

• Aufladbare Batterien dürfen nur unter

Aufsicht von Erwachsenen geladen werden.

• Ungleiche Batterietypen oder neue

und gebrauchte Batterien dürfen nicht

zusammen verwendet werden.

• Es dürfen nur die empfohlenen

Batterien oder die eines gleichwertigen

Typs verwendet werden.

Kamera-Quadrocopter

• Mit neuem Assistent, der dafür

sorgt, dass der Quadcopter auto-

matisch die Höhe hält

• Mit eingebauter 720p-Kamera

• Mit Headless-Mode, Flip-Funktion

und zwei Geschwindigkeitsstufen

WICHTIGE MERKMALE

8 9

Deutsch

A A

1A Rotorwelle mit Hauptzahnrad

1B Kamera-Objektiv

1C LEDs

1D Akkufach

1E ON/OFF-Schalter

1F SD-Karten-Slot

1G Kamera

1 MODELL

Die Zellen des Akkus nicht

beschädigen oder aufstechen.

Es besteht Explosionsgefahr!

• Die LiPo-Batterie darf nicht in die

Reichweite von Kindern gelangen.

• Bei der Entsorgung müssen Akkus

entladen bzw. die Batteriekapazität

muss erschöpft sein. Freiliegende Pole

mit einem Klebestreifen abdecken, um

Kurzschlüsse zu vermeiden!

Wartung und Pflege:

• Das Modell bitte nur mit einem

sauberen, feuchten Tuch abwischen.

• Modell, Akku und Batterien vor

direkter Sonneneinstrahlung und/oder

direkter Wärmeeinwirkung schützen.

• Modell, Fernsteuerung und Ladegerät

niemals mit Wasser in Verbindung

bringen, da dadurch die Elektronik

beschädigt werden kann.

Technische und farbliche Änderungen

vorbehalten!

Akkuanforderung für das Modell:

Stromversorgung:

Nennleistung:

1 x DC 3,7 V / 3 Wh

aufladbarer

LiPo-Akku (mitgeliefert)

Kapazität: 800 mAh

Batterie-/Akkuanforderung für die

Fernsteuerung:

Stromversorgung:

DC 6 V

Batterien: 4 x 1,5 V “AA“

(nicht mitgeliefert)

2A Ohne Funktion

2B Ohne Funktion

2C Regler für Schub und Drehung

2D Foto-Taste

2E Power-LED

2F Antenne

2G Turbo-Taste

2H Taste für Headless-Mode

2I Regler für Vor/Zurück und Seitwärts

2J Trimmung für Vor/Zurück

2K Trimmung für Seitwärts

2L ON/OFF-Schalter

2M Taste zum Abheben

2N Taste zur Landung

2O Batteriefachabdeckung

2P Video-Taste

2Q Sicherungsschraube

2 FERNSTEUERUNG

4 AUFLADEN DES MODELLS

Achtung: Vor dem Laden und nach jedem Flug müssen Akku und die Motoren ca.15–30

Minuten abkühlen, andernfalls können sie beschädigt werden. Der Ladevorgang

ist ständig zu überwachen. Für den Aufladevorgang ist immer auf eine feuerfeste

Unterlage und eine brandsichere Umgebung zu achten.

• Den Akku aus dem Modell entfernen 4A. Das USB-Ladegerät in einen freien USB-Port

stecken 4B. Die Status-LED am Ladegerät beginnt dauerhaft zu leuchten.

• Den Akkustecker in die Ladebuchse des Ladegeräts stecken, dabei auf die richtige

Polarität achten 4C. Der Akku muss sich leicht in die Ladebuchse stecken lassen –

KEINE GEWALT ANWENDEN. Wird der Akku nicht richtig in die Ladebuchse gesteckt,

kann der Akku beschädigt werden und unter Umständen Verletzungsgefahr bestehen.

• Wenn der Ladevorgang beginnt, erlischt die Status-LED am USB-Ladegerät.

• Der Ladevorgang dauert etwa 70-80 Minuten und ist ständig zu überwachen.

Sobald der Ladevorgang beendet ist, leuchtet die Status-LED dauerhaft.

• Trennen Sie nach dem Laden den Akku vom Ladegerät und das Ladegerät vom

USB-Port.

Nach einer Ladezeit von etwa 70-80 Minuten kann das Modell ca. 5-7 Minuten

lang fliegen.

Warnhinweis: Der Akku erwärmt sich während des Aufladens normalerweise nicht.

Sollte er jedoch warm oder gar heiß werden und/oder Veränderungen an der

Oberfläche zeigen, ist der Ladevorgang sofort abzubrechen!

5 STARTVORBEREITUNG

Um das Modell an die Fernsteuerung zu binden muss dieses zuerst eingeschaltet werden.

Hierzu den Akku ins Akkufach 5A des Modells schieben und den Akkustecker mit dem

Akku-Anschlusskabel verbinden. Wird der Akku nicht richtig in die Ladebuchse gesteckt,

kann der Akku beschädigt werden und unter Umständen Verletzungsgefahr bestehen.

Hierbei keine Gewalt anwenden und auf die Polarität achten.

Zum Einschalten der Fernsteuerung den ON/OFF-Schalter 2L auf ON stellen 5B.

Den ON/OFF-Schalter des Modells 5C auf ON stellen. Das Modell auf eine gerade,

feste Unterlage setzen, sodass das Heck in ihre Richtung zeigt. Zum Abheben die

Taste 2M drücken. Das Modell steigt automatisch bis ca. 1m hoch. Zum Landen die

Taste 2N drücken. Achtung: Landet das Modell nicht ordentlich, bitte sofort den Regler

für Schub und Drehung 2C nach links unten und gleichzeitig den Regler für Vor/Zurück

und Seitwärts 2I nach rechts unten bewegen 5D.

Tipp: Die Rotoren lassen sich auch manuell starten und ausschalten. Dazu den Regler

für Schub und Drehung 2A nach links unten und gleichzeitig den Regler für Vor/Zurück

und Seitwärts 2B nach rechts unten bewegen 5F.

Schalten Sie nach dem Fliegen zuerst das Modell, danach die Fernsteuerung aus.

3A Abdeckung aufschrauben und abnehmen.

3B 4 x 1,5 V AA-Batterien einlegen und auf die Polaritätsangaben, wie im

Batteriefach angegeben, achten.

3C Die Batteriefach-Abdeckung schließen und verschrauben.

3 BATTERIEN EINSETZEN (FERNSTEUERUNG)

10 11

Deutsch

8A Speicherkarte einsetzen: Um Videos aufnehmen zu können, muss die micro-SD-

Speicherkarte eingesetzt werden. Diese führt man in den Schlitz auf der linken

Seite der Kamera 1F mit den Kontakten nach vorn und oben vorsichtig ein, bis sie

einrastet. Keine Gewalt anwenden, sonst könnte die Kamera oder die Speicherkarte

zerstört werden. Es können nur normale micro-SD-Speicherkarten verwendet

werden, HC-Karten werden nicht unterstützt.

8B Speicherkarte entfernen: Die micro-SD-Speicherkarte entnimmt man aus der

Kamera, indem man auf die Speicherkarte drückt. Hört man einen leisen Klick,

wird die Karte zur Hälfte ausgeschoben und kann vollends mit den Fingern

abgezogen werden.

8C Speicherkarte auslesen: Danach die micro-SD-Speicherkarte in den USB-Karten-

leser stecken und diesen in einen USB-Port eines Computersstecken. Nach einer

kurzen Installationsroutine ist der Computer bereit, die Daten vom Modell herunter

zu laden. Beachten Sie bitte die jeweilige Vorgehensweise ihres Computersystems.

8 SPEICHERKARTE

7 FLUGSTEUERUNG

Das Modell ist mit einem automatischen Höhenkontroll-Assistent ausgestattet, der es

ermöglicht, einfach und schnell das Steuern des Modells zu erlernen. Der Assistent ist ein

Sensor, der auf etwa 10 Höhenzentimeter genau den Luftdruck messen kann und somit

den Quadcopter automatisch auf der vorgegebenen Höhe hält. Somit genügt es

zu Beginn, sich auf Vor/Zurück und Seitwärts zu konzentrieren.

Achtung: Durch äußere Einflüsse kann es vorkommen, dass sich der Druck im Inneren

des Modells verändert, was zur Folge hat, dass das Modell von selbst langsam steigt

oder sinkt. Das ist kein Defekt. Hier genügt es, kurz mit dem Regler für Schub und

Drehung 2A kurz gegenzusteuern.

Hinweis: Für ein ruhiges Flugverhalten des Modells sind nur minimale Korrekturen an

den Reglern nötig! Die Richtungsangaben gelten, wenn man das Modell von hinten

betrachtet. Fliegt das Modell vorwärts auf den Piloten zu, so muss in die jeweils

entgegengesetzte Richtung gesteuert werden.

Das Modell wie in Punkt 5 einschalten.

7A Um zu starten, die Taste, zum Abheben 2M,drücken.

7B Um zu landen, die Taste, zur Landung 2N,drücken.

7C Um an Flughöhe zu gewinnen, den Regler für Schub und Drehung 2A vorsichtig

nach vorn bewegen.

7D Um tiefer zu fliegen, den Regler für Schub und Drehung 2A nach hinten bewegen.

7E Um nach vorn zu fliegen, den Regler für Vor/Zurück und seitwärts 2B vorsichtig

nach vorn bewegen.

7F Um rückwärts zu fliegen, den Regler für Vor/Zurück und seitwärts 2B vorsichtig

nach hinten ziehen.

7G Um nach links zu fliegen, den Regler für Vor/Zurück und seitwärts 2B vorsichtig

nach links bewegen.

7H Um nach rechts zu fliegen, den Regler Vor/Zurück und seitwärts 2B vorsichtig nach

rechts bewegen.

7I Um das Modell links herum zu drehen, den Regler für Schub und Drehung 2A nach links

bewegen.

7J Um das Modell rechts herum zu drehen, den Regler für Schub und Drehung 2A

nach rechts bewegen.

2D Foto Taste: Durch Drücken der Taste wird ein Foto aufgenommen.

2P Video-Taste: Durch Drücken der Video Taste wird ein Video aufgenommen

(die LEDs 1C beginnen zu blinken). Drückt man erneut die Taste, stoppt die

Aufnahme und die LEDs 1C leuchten wieder dauerhaft. Nur mit dieser Taste

gestoppte Aufnahmen werden gespeichert.

2G Turbo-Taste: Beim Einschalten ist die kleinste Geschwindigkeitsstufe aktivier.

Drückt man die Taste einmal, aktiviert sich die mittlere Stufe und man hört zwei

kurze Piepstöne, beim wiederholten Drücken piepst die Fernsteuerung kurz drei

mal für die höchste Geschwindigkeitsstufe. Mit einem weiteren Druck gelangt man

zurück zur Anfangsstufe.

Flip Taste: Ein senkrechter, längerer Druck (etwa 2 Sekunden) auf Regler 2I aktiviert

die Flip-Funktion. Die nächste Bewegung mit dem Steuerregler 2C lässt das Modell in

dieser Richtung einen Flip um 360° vollführen. Hierbei auf etwa 2 Meter Sicherheitshöhe

und einen ausreichend geladenen Akku achten.

2H Doppelklick auf Taste für Headless-Mode: Der Headless-Mode unterstützt

Beginner beim Einstieg, denn ganz gleich wohin sich der Quadrocopter dreht,

entspricht die Flugrichtung immer exakt der Richtung, die man mit dem Regler für

Vor/Zurück und Seitwärts 2I steuert. Ein Beispiel: Würde man das Modell um 180°

drehen und auf sich zu fliegen, müsste man Vor/Zurück und Seitwärts „umdenken“,

also entgegengesetzt steuern. Aktiviert man den Headless Mode, ist das nicht

mehr nötig, da der interne Prozessor die Steuerrichtungen immer automatisch

umrechnet. Ist der Headless Mode aktiviert, blinken die LEDs des Modells immer

zweimal kurz. Ein weiterer Doppelklick auf die Taste 2H deaktiviert den Mode.

Achtung: Bei jedem Einschalten „merkt“ sich das Modell die Ausrichtung nach vorne.

Das bedeutet, dass man sich beim Steuern nicht drehen darf, da man dann in Bezug zum

Modell eine andere Auffassung von „Vorne“ sowie „rechts/links“ bekommt. Wechselt

man die Position und möchte den Headless Mode benutzen - oder die Steuerrichtung

stimmt aufgrund einer Kollision nicht mehr - ist ein Neustart des Modells nötig.

Die richtige Trimmung ist die Grundvoraussetzung für ein einwandfreies Flugverhalten

des Modells. Die Abstimmung ist einfach, benötigt aber etwas Geduld und Gefühl. Bitte

die folgenden Hinweise genau beachten: Den Regler für Schub vorsichtig nach oben

bewegen und das Modell ungefähr 0,5 bis 1 Meter in die Höhe steigen lassen.

6A Wenn sich das Modell von selbst schnell oder langsam nach links oder

rechts bewegt …

drücken Sie die Trimmung für seitwärts 2K schrittweise in die entgegengesetzte Richtung.

6B Wenn sich das Modell von selbst schnell oder langsam nach vorn oder

hinten bewegt …

drücken Sie die Trimmung für Vor/Zurück 2J schrittweise in die entgegengesetzte Richtung.

6 TRIMMEN DER STEUERUNG

www.revell-control.de

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-

Hotline, Bestellmöglichkeiten und Austausch-Tipps für

Ersatzteile sowie weitere nützliche Informationen zu

allen Modellen von Revell Control.

Weitere Tipps und Tricks finden Sie im Internet unter www.revell-control.de.

12 13

Deutsch

AKKUZUSTAND:

• Wenn das Modell an Schub verliert, wird der Akku leer. Landen Sie, um nicht abzustürzen.

Falls die Rotorblätter des Modells beschädigt wurden, müssen diese ausgetauscht

werden. Gehen Sie wie folgt vor:

9A Drehen Sie die Schraube in der Mitte des Rotorblatts gegen den Uhrzeigersinn heraus.

9B Greifen Sie das defekte Rotorblatt mit zwei Fingern und ziehen Sie es vorsichtig

nach oben ab.

9C Setzen Sie das neue Rotorblatt auf die Welle und drehen Sie die Befestigungs-

schraube vorsichtig im Uhrzeigersinn ein. Vorsicht: Die Schraube nicht zu fest

eindrehen, da sonst das Gewinde zerstört werden kann.

9D Bitte achten Sie beim Montieren des Rotorblatts darauf, dass es rechtsdrehende (A)

und linksdrehende (B) Rotorblätter gibt.

9 WECHSELN DER ROTORBLÄTTER

FEHLERBEHEBUNG

Problem: Die Propeller bewegen sich nicht.

Ursache: 1. Keine bestehende Verbindung.

2. Der Akku ist zu schwach bzw. leer.

Abhilfe: 1. Alles ausschalten und in der richtigen Reihenfolge einschalten.

2. Den Akku aufladen.

Problem: Das Modell stoppt ohne ersichtlichen Grund während des Flugs

und sinkt ab.

Ursache: • Der Akku ist zu schwach.

Abhilfe: • Den Akku aufladen.

Problem: Das Modell lässt sich mit der Funk-Fernsteuerung nicht

steuern.

Ursache: 1. Der ON/OFF-Schalter steht auf „OFF“.

2. Die Batterien wurde falsch eingelegt.

3. Die Batterien haben nicht mehr genug Energie.

Abhilfe: 1. Den ON/OFF-Schalter auf „ON“ stellen.

2. Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

3. Neue Batterien einlegen.

Problem: Das Modell dreht sich nur noch um seine Hochachse oder

überschlägt sich beim Start.

Ursache: • Falsche Anordnung der Propeller.

Abhilfe: • Propeller wie in der Anleitung beschrieben einbauen.

Problem: Das Modell will keine Loopings fliegen.

Ursache: • Akku zu schwach.

Abhilfe: • Akku aufladen.

• Das Modell immer auf eine ebene Fläche stellen. Eine schräge Fläche kann das

Startverhalten des Modells unter Umständen negativ beeinflussen.

• Die Regler immer langsam und mit Gefühl bewegen.

• Das Modell immer im Auge behalten und nicht auf die Fernsteuerung sehen!

• Den Schubregler wieder etwas nach unten bewegen, sobald das Modell vom Boden

abhebt. Um die Flughöhe zu halten, die Einstellung des Schubreglers anpassen.

• Sinkt das Modell, den Schubregler wieder etwas nach oben bewegen.

• Steigt das Modell den Schubregler etwas nach unten bewegen.

• Um eine Kurve zu fliegen, genügt es oft schon, den Richtungsregler ganz leicht in die

entsprechende Richtung anzutippen. Bei den ersten Flugversuchen neigt man dazu,

das Modell zu heftig zu steuern. Der Steuerungsregler sollte immer langsam und

vorsichtig bewegt werden. Keinesfalls schnell oder ruckartig.

• Anfänger sollten nach dem Trimmen zunächst versuchen, den Schubregler zu beherr-

schen. Das Modell muss am Anfang nicht unbedingt geradeaus fliegen – es kommt

vielmehr darauf an, durch wiederholtes leichtes Antippen des Schubreglers eine

konstante Höhe von ungefähr einem Meter über dem Boden zu halten. Erst dann

sollte man üben, das Modell auch nach links bzw. nach rechts zu steuern.

ALLGEMEINE FLUG-TIPPS:

HINWEISE ZUM SICHEREN FLIEGEN

23897

English

• The product may only be repaired or

modified with approved original

parts. Otherwise, the model can be

be damaged or pose a danger.

• In order to prevent risks, always

operate the model from a position

which provides an easy line of

retreat, if necessary.

Safety instructions for flying models:

• You are operating your aircraft in the

general air traffic. As the pilot, you are

responsible for your model. You are

liable for your model and any damage

resulting from its operation.

• If you want to use your aircraft commer-

cially, you need an ascent permit.

• Before commissioning for the first time,

familiarize yourself with the functions of

the model.

• Check that the product is working

correctly before every flight.

• Observe the instructions of the

manufacturer at all times.

• Always note the wind and weather

conditions and any hindrances.

• You must always swerve away from

manned aircraft immediately and land

right away.

• Do not fly over private property owned

by other people, crowds of people,

military objects, hospitals, power plants,

correctional facilities and similar.

• Do not fly close to airfields (<1.5 km).

• Never fly without direct visual contact

with the model, it must be in the

direct field of vision at all times.

It is illegal to control a model using

only a video image.

Safety instructions:

• Before commissioning for the

first time, make sure that you

have read and understood

the entire manual.

• This model is suitable for pilots who

are at least 14 years of age. Adult

supervision is required when flying it.

• This model is suitable for use indoors

and in outdoor areas when there is

no precipitation or wind.

• Keep your hands, face and loose

clothing away from the model during

operation.

• Switch off the remote control and

model when they are not in use.

• Remove the batteries from the

remote control when it is not in use.

• Always maintain visual contact with

the model in order to avoid losing

control of it. Inattentive and careless

use can lead to considerable damage.

• Please keep this operating manual

safe for later use.

• The user should only operate this

model in accordance with the

instructions for use in this operating

manual.

• Do not use the model near people,

animals, bodies of water or power lines.

• This model is not suitable for people

with physical or mental disabilities.

We recommend that people who are

unfamiliar with model helicopters

operate the model under the guidance

of an experienced user.

• In general, it must be ensured that

the model cannot injure anyone in

consideration of potential malfunctions

and defects.

• Remove the batteries from the remote

control if they are not to be used for

an extended period of time.

Charging unit safety instructions:

• Non-rechargeable batteries may not

be charged.

• This charging unit is not suitable for

people (including children) with

physical or mental limitations, or

those with insufficient knowledge and

experience of charging units, unless

under supervision or following proper

directions from a parent or legal

guardian.

• Children must be supervised –

the charging unit is not a toy!

• Transformers, mains adapters or

chargers that are used together with

the model must be checked regularly

for damage to cables, plugs, housings

and other parts and any damages

must be repaired before the devices

may be used again.

The model is equipped with a

rechargeable lithium polymer

battery. Please observe the following

safety instructions:

• Never throw LiPo batteries into a fire

or store them in a hot location.

• Only use the supplied charger to

charge the battery. The use of a

different charger may lead to the

permanent damage of the battery

and neighbouring parts, as well as

physical injury!

• Never use a charger for NiCd/NiMH

batteries!

• Always ensure that the charging

process takes place on a fireproof surface

in a fire-resistant environment.

• Do not leave the battery unsupervised

during the charging process.

• Never disassemble or alter the battery

contacts. Do not damage or puncture the

battery cells. There is a risk of explosion!

• The LiPo battery must be kept out of

reach of children.

• When disposing of batteries, they

must be discharged or their capacity

must be fully depleted. Cover exposed

terminals with adhesive tape in order

to prevent short-circuiting!

• Failure to observe these safety

instructions may make you liable to

prosecution!

• Information and additional help is

available from the Association for

Unmanned Air Vehicles under

„http://www.uavdach.org“

• Flying models outdoors has required

mandatory liability insurance since

2005. Contact your private liability

insurer and make sure that your new

and earlier models are included in

your insurance coverage. Request

written confirmation and keep this in

a safe place. Alternatively, the DMFV

offers a trial membership free of

charge online at www.dmfv.aero. This

includes insurance.

Remote control safety instructions:

• We recommend new alkali manganese

batteries for the remote control.

Single-use batteries for this remote

control and other electrical devices

operated in the home can be replaced

with environmentally-friendly re-

chargeable batteries.

• As soon as the remote control no

longer functions reliably, new batteries

should be inserted and/or the batteries

should be charged.

Safety instructions for batteries:

• Rechargeable batteries must be

removed from the remote control

prior to recharging.

• Non-rechargeable batteries may not

be charged.

• Rechargeable batteries may only be

charged under the supervision of an

adult.

• The combination of different types of

batteries as well as new and used

batteries must be avoided.

• Only recommended batteries or those

of an equivalent type may be used.

• Batteries must be inserted according

to the correct polarity (+ and -).

• Depleted batteries must be removed

from the remote control.

• The connection terminals may not be

short-circuited.

IMPORTANT FEATURES

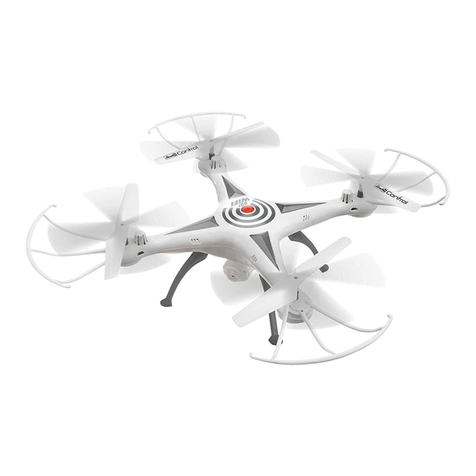

Camera quadrocopter

• With a new assistant that ensures

the quadrocopter automatically

maintains its altitude

• With integrated 720p camera

• With headless mode, flip

function and two speed levels

14 15

English

4 CHARGING THE MODEL

Attention: The battery and motor must cool down for 15 to 30 minutes before

charging and after every flight. Otherwise they can be damaged. The charging process

must be constantly monitored. Always ensure that the charging process takes place on

a fireproof surface in a fire-resistant environment.

• Remove the battery from the model 4A. Plug the USB charger into an open USB port

4B. The status LED on the charger begins to illuminate continuously.

• Plug the battery plug into the charging socket of the charger, ensuring correct polarity

4C. The battery must be gently inserted into the charging socket –

DO NOT USE FORCE. If the battery is not correctly inserted into the charging socket,

the battery may become damaged and, under certain circumstances, cause injury.

• The status LED on the USB charger goes out when the charging process starts.

• The charging process lasts approx.70-80 minutes and must be continuously

monitored. The status LED illuminates continuously as soon as the charging process is

finished.

• Disconnect the battery from the charger and disconnect the charger from the USB

port once charging is complete.

The model can fly for approx. 5-7 minutes after a charge time of approx.

70-80 minutes.

Warning notice: The battery does not normally heat up while charging. If it should

become warm or even hot and/or changes to the surface begin to appear, immediately

discontinue the charging process!

2 REMOTE CONTROL

2A No function

2B No function

2C Control for thrust and rotation

2D Photo button

2E Power LED

2F Antenna

2G Turbo button

2H Button for Headless Mode

2I Control for forwards/backwards and

sideways flight

2J Trim for forwards/backwards

2K Trim for sideways

2L ON/OFF switch

2M Button for lift-off

2N Button for landing

2O Battery compartment cover

2P Video button

2Q Securing screw

Maintenance and care:

• Please only use a clean, damp cloth

to wipe off the model.

• Protect the model and batteries from

direct sunlight and/or direct heat.

• Never allow the remote control and

charging unit to come into contact

with water, because the electronics

will be damaged as a result.

Technical changes and differences in

color reserved!

Required batteries for the model:

Power supply:

Rated output:

1 x DC 3,7 V / 3 Wh

rechargeable

LiPo battery (included)

Capacity: 800 mAh

Battery requirement for the

remote control:

Power supply:

DC 6 V

Batteries:

4 x 1,5 V “AAA“

(not included)

1 MODEL

1A Rotor shaft with main gear wheel

1B Camera lens

1C LEDs

1D Battery compartment

1E ON/OFF switch

1F SD card slot

1G Camera 5 START PREPARATION

The model must be switched on first in order to connect it to the remote control. To

do this, push the battery into the battery compartment 5A on the model and connect the

battery plug with the battery connection cable. If the battery is not correctly inserted into

the charging socket, the battery may become damaged and, under certain circumstances,

cause injury. Do not use force and ensure the correct polarity.

To switch on the remote control, move the ON/OFF switch 2L to ON 5B.

Then switch the ON/OFF switch on the model 5C to ON. Place the model on the

ground so that its tail points toward you 5D. Press the button 2M to lift off. The model

automatically climbs to an altitude of approximately 1m. Press the button 2N to land.

Attention: If the model does not land correctly, immediately move the control for

thrust and rotation 2C to the bottom left and move the control for forward/backwards

and banking 2I to the bottom right at the same time 5D.

Tip: The rotors can also be started and switched off manually. For this purpose, move

the control for thrust and rotation 2A to the bottom left and move the control for

forward/backwards and banking 2B to the bottom right at the same time 5F.

Once you have finished flying, switch the model off first and then the remote control.

A A

3 INSERTING BATTERIES (REMOTE CONTROL)

3A Unscrew and remove the cover.

3B Insert 4 x 1,5 V AA batteries and pay attention to the polarity,

as shown in the battery compartment.

3C Close the battery cover and secure with the screw.

16 17

English

8A Insert a memory card: To record videos, the micro-SD memory card must be

inserted. The card must be inserted carefully in the slot on the left side of the

camera 1F with the contacts facing to the front and upwards until it engages.

Do not use force, otherwise the camera or the memory card could be damaged.

Only standard micro-SD memory cards can be used, HC cards are not supported.

8B Remove the memory card: To remove the micro-SD memory from the camera,

press on the memory card. There is an audible, quiet click and the card is pushed

out half way. It can then be pulled out completely using fingers.

8C Read the memory card: Then insert the micro SC memory card in a USB card

reader and connect it to a USB port of a computer. After a short installation routine,

the computer is ready to download the data from the model. Please follow the

appropriate procedure for your computer system.

8 MEMORY CARD

7 FLIGHT CONTROL

The model is equipped with an automatic altitude control assistant that makes it possible

to learn how to control the model quickly and easily. The assistant is a sensor that can

measure the air pressure to within 10 centimetres of the exact altitude and thereby

automatically keep the quadrocopter at the specified altitude. Therefore, beginners can

concentrate on forward/backwards and banking.

Attention: Due to outside influences, the pressure inside the model may change,

causing the model to automatically rise or lower. This is not a defect. Briefly actuating

the control for thrust and rotation 2A is sufficient to counteract this.

Note: Only minimal corrections of the controls are necessary for a smooth flying behavior

of the model! The direction indication applies when the model is viewed from behind. If

the model is flying forwards towards the pilot, it must be moved in the opposite direction.

Switch on the model as described in section 5.

7A In order to lift off, press the button for lift-off 2M.

7B In order to land, press the button for landing 2N.

7C In order to gain altitude, carefully move the control for thrust and rotation 2A forwards.

7D In order to fly at a lower altitude, move the control for thrust and rotation 2A back.

7E Fly forward by moving the controller for forward/backward and sideways

flight 2B carefully forward.

7F Fly backward by moving the controller for forward/backward and sideways

flight 2B carefully backward.

7G Fly to the left by moving the controller for forward/backward and sideways

flight 2B carefully to the left.

7H Fly to the right by moving the controller for forward/backward and sideways

flight 2B carefully to the right.

7I Turn the model around to the left by moving the control for thrust and rotation 2A

to the left.

7J Turn model around to the right by moving the control for thrust and rotation 2A

to the right.

English

2D Photo button: A photo is taken by pressing the button.

2P Video button: Video button: A video is recorded by pressing the video button

(the LEDs 1C begin to blink). Pressing the button again stops the recording and the

LEDs 1C illuminate continuously again. Only recordings that are stopped with this

button are saved.

2G Turbo button: The lowest speed is activated when the model is switched on. By

pressing the button twice, the medium level is activated and the remote control

issues two short beeps. By pressing again, the remote control issues three short

beeps for the highest speed. Pressing the button again returns to the lowest level.

Flip button: A longer vertical press (about 2 seconds) of control 2I activates the flip

function. The next movement with control 2C allows the model to complete a 360°

flip in the corresponding direction. In the process, ensure a safety altitude of about 2

metres and a sufficiently charged battery.

2H Doubleclick on button for Headless Mode: Headless mode supports beginners

in the initial stages. Regardless of where the quadrocopter turns, the direction of

flight always corresponds exactly to the direction specified with the control for

forwards/backwards and sideways movement 2I. An example: If the model were

to be turned 180° and flown towards the operator, the operator would have to

„convert“ the forwards/backwards and sideways movement accordingly. This is no

longer necessary if headless mode is activated, as the internal processor always

converts the control directions automatically. The LEDs on the model always flash

briefly twice if headless mode is activated. Doubleclicking the 2H button again

deactivates the mode.

Attention: The model „notes“ the forwards direction during each switch-on. This

means that the operator must not turn when controlling the model, as this would

change the concept of „forwards“ and „right/left“ in relation to the model. If the operator

changes position and wants to use headless mode - or if the control direction is no longer

correct due to a collision, the model must be restarted.

The model must be switched on first in order to connect it to the remote control.

Its adjustment is simple, but it requires some patience and a feel for it. Please observe

the following instructions precisely: Carefully move the thrust control up and raise the

helicopter approximately 0.5 to 1 metre in altitude.

6 TRIM ADJUSTMENT OF THE CONTROL

6A If the model automatically moves slowly or quickly to the left or right ...

gradually press the trim for sideways flight 2K in the opposite direction.

6B If the model automatically moves slowly or quickly forwards or backwards ...

gradually press the forwards/backwards trim 2J in the opposite direction.

18 19

English

BATTERY STATUS:

• The battery is empty if the model begins to lose thrust. Land in order to avoid crashing.

9 CHANGING THE PROPELLERS

If the rotor blades on the model are damaged, they must be replaced.

To do so, proceed as follows:

9A Screw out the screw in the center of the rotor blade in counter-clockwise direction.

9B Hold the faulty rotor blade with two fingers and pull it off carefully to the top.

9C Place the new rotor blade on the shaft and screw in the fixing screw carefully in

clockwise direction. Caution: Do not tighten the screw too tightly, as this could

damage the thread.

9D When mounting the rotor blade, please note that there are right-turning (A) and

left-turning (B) rotor blades.

TROUBLESHOOTING

Problem: The propellers do not move.

Cause: 1. No connection has been established.

2. The battery is too weak or depleted.

Remedy: 1. Switch everything off and switch on again in the correct sequence.

2. Charge the battery.

Problem: The model stops and descends during flight for no apparent reason.

Cause: • The battery is too weak.

Remedy: • Charge the battery.

Problem: The model cannot be controlled with the remote control.

Cause: 1. The ON/OFF switch is in the „OFF“ position.

2. The batteries were not inserted correctly.

3. The batteries do not have enough power.

Remedy: 1. Set the ON/OFF switch to the „ON“ position.

2. Check whether the batteries are inserted correctly.

3. Insert new batteries

Problem: The model only turns on its vertical axis or rolls over when started.

Cause: • Incorrect arrangement of the propellers.

Remedy: • Install the propellers and arms as outlined in the manual.

Problem: The model will no longer fly loops.

Cause: • Battery too weak.

Remedy: • Charge the battery.

INSTRUCTIONS FOR SAFE FLYING

GENERAL FLYING TIPS:

• Always place the model on a level surface.

An inclined surface can, under certain

circumstances, have a negative impact on

the starting behavior of the model.

• Always operate the controls slowly and

with a gentle touch.

• Always maintain visual contact with the

model and do not look at the remote

control!

• Move the thrust control down again some-

what as soon as the model lifts off from

the ground. Maintain flying altitude by

adjusting the thrust controller.

• If the model lowers, move the thrust

control slightly upward again.

• If the model climbs, move the thrust

control down slightly.

• To fly along a curve, tapping the

directional controller very slightly in the

respective direction often suffices.

There is a general tendency during

preliminary attempts at flight to operate

the model‘s controls too aggressively.

Always operate the controls slowly and

carefully. Never fast and fitfully.

• Beginners should first master trimming

before attempting to master the thrust

controller. The model does not necessa-

rily have to fly straight at the beginning

- initially, it is more important to

maintain a constant height of approxi-

mately one meter above the ground by

repeatedly tapping the thrust control.

Only then should the pilot practice

steering the model left and right.

20 21

Additional tips and tricks can be found online at www.revell-control.de.

www.revell-control.de

SERVICE NOTES

Go to www.revell-control.de for ordering information

and tips on replacing spare parts, plus other useful

information on all Revell Control models.

23897

Français

• De manière générale, même en cas

de dysfonctionnements et de pannes,

il faut faire attention à ce que la

maquette ne blesse personne.

• Toute réparation ou transformation du

produit ne doit être effectuée qu‘avec

des pièces d‘origine. Dans le cas

contraire, le modèle risquerait d‘être

abîmé ou de présenter un danger.

• Afin de limiter les risques, toujours

utiliser le modèle dans une position

permettant un évitement rapide le

cas échéant.

Consignes de sécurité pour maquet

tes volantes :

• Vous participez au trafic aérien avec

votre appareil volant. En qualité de

pilote, vous êtes entièrement responsa-

ble de votre modèle et des dommages

causés par son utilisation.

• Vous devez disposer d‘une autorisation

de vol si vous voulez utiliser votre

appareil volant à des fins commerciales.

• Familiarisez-vous avec les fonctions de

votre modèle avant la première mise en

service.

• Contrôlez le fonctionnement correct du

produit avant chaque vol.

• Observez toujours les prescriptions

du fabricant.

• Tenez toujours compte du vent, des

conditions météorologiques et

d‘éventuels obstacles.

• Vous devez toujours éviter les aéronefs

avec équipage ou appareils réels et

atterrir immédiatement.

• Ne survolez jamais les terrains privés de

tiers et les rassemblements de person-

nes, les objets et installations miliaires,

Consignes de sécurité :

• Cette notice d‘utilisation doit

être

lue dans son intégralité et

comprise avant toute mise

en service.

• Ce modèle peut être manipulé à partir

de 14 ans. La surveillance par des

adultes est indispensable pendant le

vol de l‘appareil.

• Ce modèle est conçu pour un usage

intérieur et extérieur par temps sec et

en l’absence de vent.

• Maintenir les mains, le visage et les

vêtements amples éloignés du modèle

en marche.

• Éteindre la télécommande et modèle

lorsqu‘ils ne sont pas utilisés.

• Retirer les piles de la radiocomman-

de lorsque celle-ci n’est pas utilisée.

• Toujours garder les yeux fixés sur

modèle afin de ne pas en perdre le

contrôle. Le manque d‘attention et la

négligence peuvent être la cause de

dommages importants.

• Veuillez conserver ce mode d‘emploi.

• L‘utilisateur de ce modèle doit se

conformer aux consignes d‘utilisation

figurant dans ce mode d‘emploi.

• Ne pas utiliser modèle à proximité de

personnes, d‘animaux, de cours d‘eau

et de lignes électriques.

• Ce modèle ne doit pas être utilisé

par des personnes souffrant d’un

handicap physique ou mental. Nous

conseillons aux personnes n’ayant

aucune expérience avec les maquettes

du modèle de procéder à la mise

en marche avec l’aide d’un pilote

expérimenté.

• Ne pas mélanger les piles de type

différent ou des piles neuves et des

piles usagées.

• Seules les piles recommandées ou de

même type peuvent être utilisées.

• Respecter la polarité indiquée (+ et -)

lors de l‘insertion des piles.

• Les piles vides doivent être retirées de

la télécommande.

• Ne pas court-circuiter les bornes de

raccordement.

• Retirer les piles de la télécommande

si celle-ci n‘est pas utilisée pendant

une période prolongée.

Consignes de sécurité pour

le chargeur :

• Ne pas recharger les piles jetables.

• Ce chargeur ne doit pas être utilisé par

des personnes (enfants y compris)

souffrant d‘un handicap physique

ou mental ou n‘ayant pas assez de

connaissances ou d‘expérience en ce qui

concerne l‘utilisation de chargeurs, sauf

en cas de surveillance ou après explica-

tion compétente de la part d‘une

personne investie de l‘autorité parentale.

• Les enfants doivent être surveillés -

ce chargeur n‘est pas un jouet !

• Vérifier régulièrement que les câbles,

fiches, boîtiers et autres pièces des

transformateurs, blocs d’alimentation

ou chargeurs utilisés avec le modèle

ne sont pas endommagés. Réparer

d’abord les dommages avant de

pouvoir utiliser à nouveau les appareils.

Le modèle est équipé d‘une

batterie Li-Po (Lithium Polymère)

rechargeable. Veuillez respecter les

consignes de sécurité suivantes :

• Ne jamais jeter les batteries Li-Po

dans le feu, ne pas les conserver dans

des endroits chauds.

• Pour le chargement, utiliser uniquement

le chargeur fourni. L‘utilisation d‘un

autre chargeur peut endommager

durablement la batterie ainsi que les

composants qui la jouxtent et causer

des dommages corporels !

• Ne jamais utiliser de chargeur pour

batteries Ni-Cd / NiMH !

• Toujours effectuer le chargement sur une

surface non inflammable et dans un

environnement sécurisé contre le feu.

hôpitaux, centrales électriques, maisons

d’arrêt et bâtiments de ce genre.

• Ne volez pas à proximité des aérodro-

mes (à une distance < à 1,5 km).

• Ne volez jamais sans contact direct

avec le modèle qui doit demeurer à

portée de vue à tout moment. La loi

interdit de piloter un modèle en se

servant par exemple de l‘image

fournie par une caméra vidéo.

• L‘inobservation de ces consignes de

sécurité vous expose à des poursuites

pénales !

• Des informations et autres aides sont

mises à votre disposition par la

fédération allemande pour systèmes

aéronautiques téléguidés

« http://www.uavdach.org »

• Les modèles qui volent en extérieur

sont soumis à une assurance obliga-

toire depuis 2005. Veuillez contacter

votre assureur pour qu‘il inclue vos

anciens et nouveaux appareils dans

votre assurance responsabilité civile.

Demandez une confirmation écrite et

conservez-la en lieu sûr. Autrement, la

société DMFV propose une adhésion

d‘essai gratuite sur Internet (www.

dmfv.aero), comprenant l‘assurance.

Consignes de sécurité pour

la télécommande :

• Pour la télécommande, nous

recommandons l’usage de piles

alcalines au manganèse. Pour

préserver l‘environnement, les

piles non-rechargeables de cette

télécommande ou d‘autres appareils

électriques de la maison peuvent

être remplacées par des piles

rechargeables (batteries).

• Dès que la télécommande ne fonctionne

plus parfaitement, les piles doivent

être remplacées par des piles neuves

ou rechargées.

Consignes de sécurité

concernant les piles :

• Les piles rechargeables doivent être

retirées de la télécommande avant

leur chargement.

• Ne pas recharger les piles jetables.

• Les piles rechargeables doivent être

rechargées sous la surveillance d‘un

adulte.

CARACTÉRISTIQUES PRINCIPALES

Quadricoptère à caméra

• Un nouvel assistant assure un

maintien automatique de l‘altitude du

quadcopter

• Camera 720p intégrée

• Mode headless, fonction flip et deux

vitesses

22 23

Français

4 CHARGEMENT DU MODÈLE

Attention : Avant tout chargement et après chaque utilisation, laisser refroidir la

batterie et les moteurs pendant 15 à 30 minutes, pour éviter de les endommager.

Le processus de chargement doit faire l'objet d'une surveillance permanente. Le chargement

doit toujours être effectué sur une surface non inflammable et dans un environnement

sécurisé contre les incendies.

• Enlever la batterie du modèle 4A. Brancher le chargeur USB dans un port USB libre

4B. La diode d‘état du chargeur s‘allume en permanence.

• Introduire la fiche de la batterie dans la prise de chargement du chargeur en respectant

la polarité indiquée 4C.La batterie doit s‘enfoncer facilement dans la prise de charge-

ment – NE PAS FORCER Si la batterie n‘est pas enfoncée correctement dans la prise de

chargement, cela pourrait endommager la batterie et représenter un risque de

blessure.

• Lorsque le chargement commence, la diode d‘état du chargeur USB s‘éteint.

• Le processus de charge dure environ 70-80 minutes et doit être surveillé en

permanence. Dès que le chargement est terminé, la diode d‘état rouge du chargeur

s‘allume en permanence.

• Une fois le chargement terminé, déconnecter la batterie du chargeur et le chargeur

du port USB.

Un temps de charge d‘environ 70-80 minutes permet de faire voler le modèle

pendant 5 à 7 minutes.

Avertissement : Normalement, la batterie ne chauffe pas pendant le chargement.

Cependant, si elle devient chaude voire brulante et/ou si vous constatez des

changements sur sa surface, le chargement doit être immédiatement interrompu !

2 TÉLÉCOMMANDE

2A Sans fonction

2B Sans fonction

2C Régulateur de poussée et de rotation

2D Touche photo

2E Diode témoin

2F Antenne

2G Touche turbo

2H Touche du mode « headless »

2I Régulateur de déplacement avant/

arrière et de translation latérale

2J Compensateur de vol en avant/en

arrière

2K Compensateur de vol en translation

latérale

2L Interrupteur ON/OFF

2M Touche de décollage

2N Touche d‘atterrissage

2O Couvercle du compartiment à piles

2P Touche vidéo

2Q Vis de sécurité

• Surveiller la batterie lors du chargement.

• Ne jamais démonter ni modifier les

contacts de la batterie. Ne pas endom-

mager ni percer les cellules de la

batterie. Il y a risque d‘explosion !

• La batterie Li-Po doit être maintenue

hors de portée des enfants.

• Lors de leur élimination, les batteries

doivent être vides ou leur capacité de

charge doit être nulle. Recouvrir les

pôles non protégés de ruban adhésif

afin d‘éviter les courts-circuits !

Entretien et soin :

• Nettoyer le modèle à l‘aide d‘un chiffon

propre et humide.

• Protéger le modèle et les piles de tout

ensoleillement direct et/ou de toute

source de chaleur directe.

• Éviter tout contact de la télécommande

et du chargeur avec l‘eau, car cela

pourrait endommager les composants

électroniques.

Sous réserve de modifications

techniques et des couleurs !

Indications relatives à la batterie

pour le modèle:

Alimentation :

Puissance nominale :

1 x DC 3,7 V / 3 Wh

Batterie Li-Po rechargeable (incluse)

Capacité : 800 mAh

Indications relatives à la batterie,

aux piles de la télécommande :

Alimentation :

DC 6 V

Piles : 4 x 1,5 V “AA“

(non incluses)

1A Axe du rotor avec roue dentée

principale

1B Objectif de la caméra

1C Diodes

1D Compartiment de la batterie

1E Interrupteur ON/OFF

1F Fente pour cartes SD

1G Caméra

1 MODÈLE 5 PRÉPARATION AU DÉMARRAGE

Pour établir la connexion entre le modèle et la télécommande, mettez d‘abord le

modèle en marche. Pour ce faire, introduire la batterie dans le compartiment approprié

5A du modèle et connecter la fiche de la batterie au câble de raccordement de la batterie.

Si la batterie n‘est pas enfoncée correctement dans la prise de chargement, cela pourrait

endommager la batterie et représenter un risque de blessure. Ne pas forcer et veiller à

respecter la polarité.

Pour mettre en marche la radiocommande, placer l‘interrupteur ON/OFF 2L sur ON 5B.

Placer l‘interrupteur ON/OFF du modèle 5C sur ON. Posez le modèle sur un support

plan et stable de sorte que la partie arrière pointe dans votre direction. Pour décoller,

appuyer sur la touche 2M. Le modèle s‘élève automatiquement jusqu‘à env. 1 m

d‘altitude. Pour atterrir, appuyer sur la touche 2N. Attention : Si le modèle n‘atterrit pas

correctement, déplacer immédiatement le régulateur de poussée et de rotation 2C

vers le bas à gauche et le régulateur de déplacement avant/arrière et de translation

latérale 2I vers le bas à droite 5D.

Conseil : Les rotors peuvent aussi être démarrés et arrêtés manuellement. Pour cela,

déplacer simultanément le régulateur de poussée et de rotation 2A vers le bas à

gauche et le régulateur de déplacement avant/arrière et de translation latérale 2B vers

le bas à droite 5F.

Après le vol, déconnecter d‘abord le modèle, puis la télécommande.

3 INSÉRER LES PILES (TÉLÉCOMMANDE)

3A Dévisser et le couvercle et l‘enlever.

3B Insérer 4 piles de 1,5 V AA en faisant attention aux indications de polarité à

l‘intérieur du compartiment.

3C Fermer et revisser le couvercle du compartiment à piles.

24 25

A A

Français

8A Insérer la carte mémoire : l‘utilisation de la micro carte SD est destinée à

l‘enregistrement des vidéos. Cette carte doit être insérée avec précaution dans la

fente située sur la gauche de la caméra 1F avec les contacts pointant vers l‘avant

et le haut jusqu‘à ce qu‘elle s‘enclenche. Ne pas forcer pour ne pas endommager la

caméra ou la carte mémoire. Seules les micros cartes mémoire SD sont utilisables,

les cartes HC ne conviennent pas.

8B Retirer la carte mémoire : il suffit d‘appuyer sur la carte mémoire pour retirer la

micro carte SD de la caméra. La carte est à moitié sortie dès qu‘on entend un petit

clic et il est alors possible de la retirer complètement avec les doigts.

8C Lire les données de la carte mémoire : Ensuite, introduire la carte mémoire

micro SD dans le lecteur de carte USB et connecter ce dernier sur le port USB d‘un

ordinateur. Après un court protocole d‘installation, l‘ordinateur est prêt à télécharger

les données du modèle. Veuillez respecter les procédures à suivre relatives au

système de votre ordinateur.

8 CARTE MÉMOIRE

7 PILOTAGE

Le modèle est équipé d‘un assistant de contrôle de la hauteur qui permet d‘apprendre

à le piloter simplement et rapidement. L‘assistant est un capteur capable de mesurer

exactement la pression d‘air sur environ 10 centimètres de hauteur et permet ainsi, de

maintenir automatiquement le quadcopter à l‘altitude indiquée. Il suffit donc, au début,

de se concentrer sur les déplacements avant/arrière et latéraux.

Attention : en raison des influences extérieures, il est possible que la pression à

l‘intérieur du modèle change, ce qui fait qu‘il monte ou descend lentement de lui-même.

Ce n‘est pas une panne. Dans une telle situation, il suffit de compenser brièvement le

mouvement à l‘aide du régulateur de poussée et de rotation 2A.

Note : des ajustements infimes au niveau des régulateurs suffisent pour obtenir un

comportement de vol calme du modèle ! Les indications de direction sont valables en

observant le modèle de l‘arrière. Si le modèle vole en direction du pilote, il faut le piloter

dans la direction opposée.

Mettre le modèle en marche comme décrit au point 5.

7A Pour démarrer, pour décoller, appuyer sur la touche.

7B Pour atterrir, pour atterrir, appuyer sur la touche.

7C Pour gagner de l‘altitude, déplacer le régulateur de poussée et de

rotation 2A prudemment vers l‘avant.

7D Pour voler plus bas, déplacer le régulateur de poussée et de rotation 2A vers l‘arrière.

7E Pour voler en avant, diriger légèrement le régulateur de déplacement avant/arrière

et de translation latérale 2B vers l‘avant.

7F Pour voler vers l‘arrière, diriger légèrement le régulateur de déplacement avant/arrière

et de translation latérale 2B vers l‘arrière.

7G Pour voler vers la gauche, diriger légèrement le régulateur de déplacement

avant/arrière et de translation latérale 2B vers la gauche.

7H Pour voler vers la droite, diriger légèrement le régulateur de déplacement avant/arrière

et de translation latérale 2B vers la droite.

7I Pour faire tourner le modèle vers la gauche, diriger légèrement le régulateur de poussée

et de rotation 2A vers la gauche.

7J Pour faire tourner le modèle vers la droite, diriger légèrement le régulateur de

poussée et de rotation 2A vers la droite.

2D Touche photo : Appuyer sur la touche pour prendre une photo.

2P Touche vidéo : Appuyer sur la touche Vidéo pour enregistrer une vidéo (les

diodes 1C commencent à clignoter). Appuyer à nouveau sur la touche pour cesser

l‘enregistrement. Les diodes 1C brillent à nouveau en permanence. Seuls les

enregistrements stoppés avec cette touche sont mémorisés.

2G Touche turbo : À la mise en route, le niveau de vitesse minimal est activé. En

appuyant une fois sur la touche, le niveau intermédiaire est activé et deux bips

brefs sont émis, en appuyant encore une fois, la radiocommande émet trois bips

brefs signalant que le niveau de vitesse maximal est activé. Une pression supplé-

mentaire rétablit le niveau initial.

Touche de flip : Une pression verticale prolongée (environ 2 secondes) sur le régulateur

2I active la fonction flip. Le mouvement suivant à l‘aide du levier de commande 2C fait

faire un flip de 360° au modèle dans cette direction. Dans ce cas, veiller à maintenir

une hauteur de sécurité de 2 mètres environ et vérifier que la batterie soit suffisam-

ment chargée.

2H Pour activer le mode « headless », double-cliquez sur la touche 2H : Le

mode headless assiste les débutants dans leurs premiers pas car quelle que soit

l‘orientation du quadricoptère, la direction de vol correspond toujours exactement au

sens dans lequel le régulateur de déplacement avant/arrière et de translation latérale

2I commande d‘appareil. Un exemple : Si le pilote faisait pivoter le modèle à 180° et

voler vers lui, il devrait changer de perspective pour le déplacement avant/arrière et

la translation latérale, c‘est-à-dire utiliser les commandes inverses. En activant le

mode headless, cela n‘est plus nécessaire car le processeur interne convertit toujours

automatiquement les directions des commandes. Lorsque le mode headless est

activé, les diodes du modèle clignotent toujours deux fois brièvement. Pour désac-

tiver le mode « headless, double-cliquez à nouveau.

Attention : À chaque mise en marche, le modèle enregistre l‘orientation vers l‘avant. Cela

signifie que pour piloter, il ne faut pas se retourner sinon, on perçoit l‘« avant » ainsi que

de la « droite » et la « gauche » différemment par rapport au modèle. Si l‘on change de

position et l‘on souhaite utiliser le mode headless, ou si suite à une collision l‘orientation

des commandes ne correspond plus, il est nécessaire de réinitialiser le modèle.

6 ÉQUILIBRAGE DE LA COMMANDE

Un réglage correct du compensateur est la condition de base requise pour un comporte-

ment de vol irréprochable du modèle. La syntonisation est simple, mais nécessite de

la patience et du doigté. Veuillez respecter scrupuleusement les consignes suivantes :

Diriger légèrement la commande des gaz vers le haut et faire monter l’hélicoptère à

une hauteur de 0,5 à 1 mètre.

6A Si le modèle se déplace de lui-même, rapidement ou lentement, vers la

gauche ou vers la droite …

pousser graduellement le compensateur de vol en translation latérale 2K dans la

direction opposée.

6B Si le modèle se déplace de lui-même, rapidement ou lentement, vers

l‘avant ou l‘arrière …

pousser graduellement le compensateur de vol avant et arrière 2J dans la direction opposée.

26 27

Français

ÉTAT DE LA BATTERIE :

• Lorsque le modèle perd de la poussée, la batterie est bientôt vide.

Atterrissez pour éviter la chute de l‘appareil.

9 CHANGEMENT DES HÉLICES

Si les pales de rotor du modèle sont endommagées, elles doivent être changées.

Procédez comme suit :

9A Dévisser la vis située au centre des pales du rotor en tournant dans le sens antihoraire.

9B Maintenez la pale de rotor défectueuse avec deux doigts et retirez-la avec

précaution vers le haut.

9C Placer les nouvelles pales sur l‘axe et serrer la vis de fixation délicatement dans le

sens horaire. Attention : Ne pas serrer la vis trop fort pour ne pas endommager le

pas de filetage.

9D Lorsque vous installez les pales du rotor, rappelez-vous qu‘il existe des pales

dextrogyres (A, rotation vers la droite) et lévogyres (B, rotation vers la gauche).

DÉPANNAGE

Problème : Les hélices ne bougent pas.

Cause : 1. Aucune connexion active.

2. La batterie est trop faible ou vide.

Solution : 1. Mettre tout hors tension et remettre sous tension en

respectant la séquence correcte.

2. Charger la batterie.

Problème : Le modèle s'arrête sans raison apparente pendant le vol et

perd de l‘altitude.

Cause : • La batterie est trop faible.

Solution : • Charger la batterie.

Problème : Le modèle ne répond pas aux ordres de la télécommande.

Cause : 1. L‘interrupteur ON/OFF est en position „OFF“.

2. Les piles ne sont pas correctement insérées.

3.Les piles sont déchargées.

Solution : 1. Mettre l‘interrupteur ON/OFF en position „ON“.

2. Vérifiez que les piles sont correctement insérées.

3. Insérer de nouvelles piles.

Problème : Le modèle ne fait plus que tourner autour de son axe vertical ou

culbute lors du décollage.

Cause : • Disposition incorrecte des hélices.

Solution : • Installer les hélices tel que décrit dans la notice d’utilisation.

Problème : Le modèle n'effectue plus de loopings.

Cause : • La batterie est trop faible.

Solution : • Charger la batterie.

CONSIGNES DE SÉCURITÉ

CONSEILS GÉNÉRAUX DE VOL :

• Posez toujours le modèle sur une surface plane. Une surface inclinée peut éventuelle-

ment avoir un effet négatif sur le décollage du modèle.

• Toujours manipuler les régulateurs lentement et délicatement.

• Garder les yeux fixés sur le modèle à tout moment et ne pas regarder la télécommande !

• Rabaisser la commande des gaz un petit peu dès que le modèle quitte le sol. Ajuster

la commande des gaz pour maintenir une même altitude de vol.

• Si le modèle perd de l‘altitude, diriger légèrement la commande des gaz vers le haut.

• Si le modèle gagne de l‘altitude, diriger légèrement la commande des gaz vers le bas.

• Pour prendre un virage, il suffit souvent d‘effleurer la commande de déplacement dans la

direction souhaitée. Lors des premières tentatives de pilotage, il n‘est pas rare d‘actionner

le modèle trop vigoureusement. Les régulateurs doivent toujours être manipulés avec

lenteur et délicatesse. Éviter absolument tout mouvement brusque ou saccadé.

• Après le réglage de l'appareil, les débutants doivent tout d'abord tenter de maîtriser

la commande des gaz.

Au début, le modèle ne doit pas forcément voler tout droit ; il est beaucoup plus

important d‘arriver à le maintenir à une hauteur constante d‘environ un mètre, par

effleurement répété de la commande des gaz. Ce n‘est qu‘ensuite que vous pourrez

vous exercer à diriger le modèle vers la gauche ou vers la droite.

28 29

www.revell-control.de

INDICATIONS DE SERVICE

Vous trouverez nos modalités de commande, nos

conseils d’échange pour les pièces détachées et bien

d’autres informations utiles concernant tous les modèles

de Revell Control sur www.revell-control.de.

Vous trouverez d'autres conseils sur notre site Internet www.revell-control.de.

23897

Nederlands

ook als er storingen optreden of de

auto defect raakt.

• Het product mag uitsluitend worden

gerepareerd of gewijzigd met

toegelaten, originele onderdelen. Het

model kan anders beschadigd raken

of een gevaar vormen.

• Bedien het model, om risico’s te

voorkomen, altijd in een positie

waarvanuit u eventueel snel kunt

uitwijken.

Veiligheidsaanwijzingen voor

vliegende modellen:

• U neemt met uw vliegmachine deel

aan het luchtverkeer. U bent als piloot

verantwoordelijk voor uw model, u

bent aansprakelijk voor uw model en

voor door het gebruik ontstane schade.

• Wanneer u uw vliegmachine

commercieel wilt gebruiken, hebt u

een opstijgvergunning nodig.

• Zorg dat u voor de eerste inbedrijfs-

telling vertrouwd bent met de

functies van het model.

• Controleer de correcte werking van

het product voor elke vlucht.

• Volg de aanwijzingen van de

fabrikant altijd op.

• Let altijd op wind, weersomstandig-

heden en eventuele hindernissen.

• U moet bemande vliegtuigen altijd

meteen uitwijken en onmiddellijk landen.

• Vlieg niet over vreemde privéterreinen,

samenscholingen van mensen, militaire

objecten, ziekenhuizen, energie-

centrales, gevangenissen en dergelijke.

• Vlieg niet in de buurt van vliegvelden

(<1,5 km).

Veiligheidsaanwijzingen:

• Lees de handleiding voor de

eerste inbedrijfstelling volledig

door en zorg dat u deze begrijpt.

• Dit model is geschikt voor volwassenen

en jongeren vanaf 14 jaar. Ouderlijk

toezicht is vereist wanneer jongeren

met de helikopter vliegen.

• Dit model is geschikt voor gebruik

binnenshuis en bij droog weer en

windstilte in de open lucht.

• Houd de handen, het gezicht en losse

kleding uit de buurt van het model

wanneer ermee wordt gevlogen.

• Schakel de zender en het model uit

wanneer deze niet worden gebruikt.

• Verwijder de batterijen uit de zender

wanneer deze niet wordt gebruikt.

• Houd het model steeds in het oog,

zodat u er niet de controle over verliest.

Als het model onoplettend en zorge-

loos wordt gebruikt, kan aanmerkelijke

schade het gevolg zijn.

• Bewaar deze handleiding goed.

• Het model mag uitsluitend volgens de

aanwijzingen in deze handleiding

worden gebruikt.

• Rijd niet met het model in de buurt van

personen, dieren, open water en

elektriciteitsleidingen.

• Dit model is niet geschikt voor mensen

met een lichamelijke of geestelijke

beperking. Wij adviseren personen

zonder ervaring met modelvoertuigen

om het model onder leiding van een

ervaren piloot te leren gebruiken.

• In zijn algemeenheid moet ervoor

worden gezorgd, dat niemand

gewond kan raken door de modelauto,

batterijen of batterijen van een

gelijkwaardig type.

• Plaats batterijen altijd met de polen

(+ en -) in de juiste richting.

• Verwijder lege batterijen uit de zender.

• De aansluitklemmen mogen niet

worden kortgesloten.

• Verwijder de batterijen uit de zender,

wanneer deze langere tijd niet wordt

gebruikt.

Veiligheidsaanwijzingen bij de lader:

• Niet-oplaadbare batterijen mogen

niet worden opgeladen.

• Deze lader is niet geschikt voor

kinderen en voor personen met

lichamelijke of geestelijke beper-

kingen of met ontoereikende kennis

over en ervaring met laders, behalve

onder toezicht van of na vakkundige

instructie door een persoon die

bevoegd is om de ouderlijke macht

uit te oefenen.

•

Op kinderen moet toezicht worden

gehouden – de lader is geen speelgoed!

• Transformatoren, adapters en laders

die met het model worden gebruikt,

moeten regelmatig worden gecontro-

leerd op schade aan kabels, stekkers,

behuizingen en andere onderdelen.

Eventuele beschadigingen moeten

eerst worden gerepareerd voordat

de apparaten verder gebruikt mogen

worden.

Het model is uitgerust met een

LiPo-accu. Neem de volgende

veiligheidsaanwijzingen in acht:

• Werp LiPo-accu’s nooit in het vuur en

bewaar ze niet op hete plekken.

• Gebruik uitsluitend de meegeleverde

lader om de accu op te laden. Bij gebruik

van een andere lader kan de accu

onherstelbaar beschadigd raken; dit kan

ook leiden tot schade aan naburige

onderdelen en tot persoonlijk letsel!

• Gebruik nooit een lader voor

NiCd-/NiMH-accu’s!

• Laad de accu steeds op op een

vuurvaste ondergrond en in een

brandveilige omgeving.

• Laat de accu niet onbeheerd achter

tijdens het laden.

• Vlieg niet zonder direct visueel contact

met het model, het moet zich altijd in

direct zicht bevinden. Het is wettelijk

verboden een model bijv. aan de hand

van slechts een videobeeld te besturen.

• Wanneer u zich niet aan deze veilig-

heidsaanwijzingen houdt, bent u

eventueel strafbaar!

• Meer informatie en hulp is verkrijgbaar

bij de vereniging voor onbemande

luchtvaartsystemen:

“http://www.uavdach.org”.

• Het is sinds 2005 verplicht verzekerd

te zijn voor modellen waarmee buiten

wordt gevlogen. Neem hiervoor

contact op met de verzekeringsmaat-

schappij waar u uw particuliere

WA-verzekering hebt afgesloten en

zorg ervoor dat uw nieuwe en eerdere

modellen door deze verzekering

worden gedekt. Laat een schriftelijke

bevestiging opmaken en bewaar deze

goed. Als alternatief biedt de Deutsche

Modellflieger Verband (DMFV, Duitse

modelvliegersvereniging) op internet

onder www.dmfv.aero een gratis

proeflidmaatschap aan incl. verzekering.

Veiligheidsaanwijzingen met

betrekking tot de zender:

• Voor de zender raden wij het gebruik

van alkali-mangaanbatterijen aan.

Oplaadbare batterijen (accumulatoren)

zijn een milieuvriendelijk alternatief

voor wegwerpbatterijen voor deze

zender en andere huishoudelijke

elektrische apparaten.

• Als de de zender niet goed meer

werkt, moeten er nieuwe batterijen

worden geplaatst c.q. moeten de

batterijen worden opgeladen.

Veiligheidsaanwijzingen m.b.t.

batterijen:

• Oplaadbare batterijen moeten voor het

laden uit de zender worden verwijderd.

• Niet-oplaadbare batterijen mogen niet

worden opgeladen.

• Oplaadbare batterijen mogen alleen

onder toezicht van volwassenen

worden opgeladen.

• Gebruik geen batterijen van verschil-

lende typen of nieuwe en gebruikte

batterijen door elkaar.

• Gebruik uitsluitend de aanbevolen

BELANGRIJKE KENMERKEN

Camera-quadrocopter

• Met nieuwe assistentiefunctie die

ervoor zorgt dat de quadcopter auto-

matisch op de gewenste hoogte blijft

• Met ingebouwde 720p-camera

• Met Headless-Mode, flipfunctie en

twee snelheidsniveaus

30 31

Nederlands

4 HET MODEL OPLADEN

Let op: vóór het opladen en na elke vlucht moeten de accu en de motoren steeds

15 tot 30 minuten afkoelen, anders kunnen deze onderdelen beschadigd raken.

Bij het laden moet steeds toezicht worden gehouden. Laad de accu steeds op op een

vuurvaste ondergrond en in een brandveilige omgeving.

• Verwijder de accu uit het model 4A. Steek de USB-lader in een vrije USB-poort 4B.

Het status-ledlampje op de lader gaat permanent branden.

• Steek de accustekker in de aansluiting van de lader, let daarbij op de juiste pool-

richting 4C. De accu moet gemakkelijk in de laadaansluiting kunnen worden gestoken

– FORCEER HEM NIET. Als de accu niet op de juiste wijze in de laadaansluiting wordt

gestoken, kan de accu beschadigd raken en kan in sommige gevallen gevaar voor

letsel ontstaan.

• Wanneer het laden begint, gaat de status-led op de USB-lader uit.

• Het laden duurt ongeveer 70-80 minuten en moet steeds in de gaten worden gehou-

den. Wanneer de accu is opgeladen, brandt de statusled continu.

• Haal na het laden de accu uit de lader en trek de stekker van de lader uit de

USB-poort.

Na een laadtijd van ca. 70-80 minuten kan het model ca. 5 à 7 minuten

vliegen.

Waarschuwing: De accu wordt gewoonlijk niet warm tijdens het laden. Als de accu

toch warm of zelfs heet wordt en/of er veranderingen aan het oppervlak te zien zijn,

moet het laden onmiddellijk worden afgebroken!

2A Geen functie

2G een functie

2C Regelaar voor liftkracht en draaiing

2D Fotoknop

2E Power-led

2F Antenne

2G Turbo-knop

2H Knop voor Headless Mode

2I Regelaar voor voor- en achteruit en

zijwaarts

2J Trim voor voor- en achteruit

2K Trim voor zijwaarts

2L ON/OFF-schakelaar

2MKnop voor opstijgen

2N Knop voor landen

2O Batterijvakafdekking

2P Videoknop

2Q Borgschroef

2 ZENDER

• Demonteer de contacten van de accu

in geen geval en probeer ze niet aan

te passen. Beschadig de cellen van de

accu niet en maak ze niet open. Er

bestaat ontploffingsgevaar!

• Houd de LiPo-accu buiten bereik van

kinderen.

• Accu’s moeten ontladen zijn of de

accucapaciteit moet uitgeput zijn

voordat u ze weggooit. Dek vrijliggende

polen af met plakband om kortsluiting

te voorkomen!

Onderhoud en verzorging:

• Neem het model alleen af met

een schone, vochtige doek.

• Voorkom blootstelling van model, accu

en batterijen aan direct zonlicht en/of

directe inwerking van warmte.

• Zorg ervoor dat model, zender en

lader nooit met water in contact

komen; hierdoor kan de elektronicabe-

schadigd raken.

Wijzigingen in techniek en kleur

voorbehouden!

Benodigde accu voor het model:

Voeding:

Nominaal vermogen:

1 x DC 3,7 V / 3 Wh

Oplaadbare LiPo-accu (inbegrepen)

Capaciteit:

800 mAh

Benodigde batterijen/accu’s voor

de zender:

Voeding:

DC 6 V

Batterijen:

4 x 1,5 V “AA“

(niet inbegrepen)

1 MODEL

1A Rotoras met hoofdtandwiel

1B Cameraobjectief

1C Led‘s

1D Accuvak

1E ON/OFF-schakelaar

1F SD-kaartslot

1G Camera

Om het model te verbinden met de zender moet het eerst worden ingeschakeld.

Schuif hiertoe de accu in het accuvak 5A van het model en verbind de accustekker met de

accu-aansluitkabel. Als de accu niet op de juiste wijze in de laadaansluiting wordt gestoken,

kan de accu beschadigd raken en kan in sommige gevallen risico op lichamelijk letsel

ontstaan.Gebruik hierbij geen geweld en let op de polariteit.

Zet de ON/OFF-schakelaar 2L op ON 5B om de zender in te schakelen.

Zet de ON/OFF-schakelaar van het model 5C op ON. Zet het model op een vlakke,

stevige ondergrond met de staart in uw richting. Druk op de knop 2M om op te

stijgen. Het model stijgt automatisch op tot een hoogte van ongeveer 1 m. Druk op de

knop 2N om te landen. Let op: Als het model niet naar behoren landt, beweeg dan

de regelaar voor liftkracht en draaiing 2C naar linksonder en tegelijk de regelaar voor

voor-/achteruit en zijwaarts vliegen 2I naar rechtsonder 5D.

Tip: De rotoren kunnen ook handmatig worden in- en uitgeschakeld. Beweeg daartoe

de regelaar voor liftkracht en draaiing 2A naar linksonder en tegelijk de regelaar voor

voor-/achteruit en zijwaarts vliegen 2B naar rechtsonder 5F.

Schakel na het vliegen eerst het model en daarna de zender uit.

5 STARTVOORBEREIDING

3 BATTERIJEN PLAATSEN (ZENDER)

3A Schroef de afdekking los en neem hem weg.

3B Plaats 4 AA-batterijen van 1,5 V. Let op de richting van de polen, zoals aangegeven in

het batterijvak.

3C Sluit de afdekking van het batterijvak en schroef hem vast.

A A

32 33

Nederlands

Het model is uitgerust met een automatische assistentiefunctie voor hoogtecontrole, die

het vergemakkelijkt om snel te leren het model te besturen. De assistentiefunctie is een

sensor die luchtdrukverschillen per ca. 10 centimeter hoogte kan meten en de quadcop-

ter aan de hand daarvan op een bepaalde hoogte houdt. Zo kunt u zich de eerste keren

concentreren op het voor-/achteruit en zijwaarts vliegen.

Let op: door externe invloeden kan het voorkomen dat de druk binnenin het model

verandert, waardoor het model vanzelf langzaam stijgt of daalt. Dit is geen defect. In

dit geval is het voldoende om kort tegen te sturen met de regelaar voor liftkracht en

draaiing 2A.

Opmerking: Voor een rustig vlieggedrag van het model hoeven de regelaars maar mini-

maal te worden bewogen! De richtingsindicaties hebben betrekking op de vliegrichting

terwijl het model van achteren wordt gezien. Als het model naar de piloot toe vliegt,

moet in de betreffende tegenovergestelde richting worden gestuurd.

Schakel het model in zoals in punt 5.

7A Druk op de knop voor opstijgen 2M om te starten.

7B Druk op de knop voor landen 2N om te landen.

7C Beweeg de regelaar voor liftkracht en draaiing 2A voorzichtig naar voren om te

hoger te gaan vliegen.

7D Beweeg de regelaar voor liftkracht en draaiing 2A naar achteren om te lager te gaan

vliegen.

7E Beweeg de regelaar voor voor- en achteruit en zijwaarts vliegen 2B voorzichtig

naar voren om vooruit te vliegen.

7F Trek de regelaar voor voor- en achteruit en zijwaarts vliegen 2B voorzichtig naar

achteren om achteruit te vliegen.

7G Beweeg de regelaar voor voor- en achteruit en zijwaarts vliegen 2B voorzichtig

naar links om naar links te vliegen.

7H Beweeg de regelaar voor voor- en achteruit en zijwaarts vliegen 2B voorzichtig

naar rechts om naar rechts te vliegen.

7I Beweeg de liftkracht-/draaiingsregelaar 2A naar links om het model linksom te laten

draaien.

7J Beweeg de liftkracht-/draaiingsregelaar 2A naar rechts om het model rechtsom

te laten draaien.

7 BESTURING

2D Fotoknop: Als u op de knop drukt, wordt een foto gemaakt.

2P Video-Taste: Videoknop: Als u op de videoknop drukt begint een video-opname;

de led‘s 1C beginnen te knipperen. Als u nogmaals op de knop drukt, wordt het

opnemen gestopt; de led‘s 1C gaan weer permanent branden. Een opname wordt

alleen opgeslagen als hij met deze knop is gestopt.

2G Turbo-knop: Bij het inschakelen is het laagste snelheidsniveau geactiveerd. Als de

knop éénmaal wordt ingedrukt, wordt het middelste niveau geactiveerd en klinken

er twee piepsignalen. Als er nogmaals op de knop wordt gedrukt, piept de zender

drie maal kort en is het hoogste snelheidsniveau geactiveerd. Druk nogmaals op de

knop om het laagste snelheidsniveau weer te activeren.

Flipknop: Als u loodrecht en lang (ca. 2 seconden) op regelaar 2I drukt, wordt de flip-

functie geactiveerd. Bij de volgende beweging van stuurregelaar 2C maakt het model

een flip van 360° in de overeenkomstige richting. Zorg er hierbij voor dat het model op

een veiligheidshoogte van ongeveer 2 meter vliegt en een voldoende opgeladen accu

heeft.

2H Dubbelklik op de knob voor Headless Mode: Met de Headless Mode worden

beginnende vliegers ondersteund, doordat de quadrocopter altijd in de richting

vliegt waarin wordt gestuurd met de regelaar voor vooruit/achteruit en zijwaarts

vliegen 2I, ongeacht de draaiing die het toestel heeft ten opzichte van de piloot.

Een voorbeeld: als het model 180° gedraaid is en u het naar u toe wilt laten vlie-

gen, moet u voor uw gevoel achteruit vliegen en links en rechts omwisselen. Als

de Headless Mode is geactiveerd, is dat niet meer nodig, omdat de interne processor

de stuurrichtingen steeds automatisch omrekent. Als de Headless Mode is geactiveerd,

knipperen de led‘s in het model steeds tweemaal kort. Door nogmaals tweemaal

op de knop 2H te drukken, wordt de Headless Mode weer gedeactiveerd.

Let op: Telkens bij het inschakelen registreert het model uw oriëntatie. Dat betekent,

dat u zich vervolgens bij het sturen niet mag draaien, omdat u dan in een andere

stand komt ten opzichte van het model. Als u van positie bent veranderd en de

Headless Mode toch wilt gebruiken – of als de stuurrichting niet meer klopt door een

botsing – moet het model opnieuw worden opgestart.

6 TRIMMEN VAN DE BESTURING

6A Als het model vanzelf snel of langzaam naar links of rechts beweegt ...

drukt u de trimregelaar voor zijwaarts vliegen 2K een aantal maal in de tegenovergestelde

richting.

Voor een goed vlieggedrag van het model is het noodzakelijk dat de besturing juist is

getrimd. Het afstellen van de trim is eenvoudig, maar er is wel wat geduld en gevoel

voor vereist. Neem de volgende aanwijzingen in acht: Beweeg de liftkrachtregelaar

voorzichtig naar boven en laat de helikopter opstijgen tot een hoogte van 0,5 à 1 meter.

6B Als het model vanzelf snel of langzaam naar voren of naar achteren be-

weegt ...

drukt u de trimregelaar voor vooruit/achteruit vliegen 2J een aantal maal in de

tegenovergestelde richting.

8A Plaatsen van de geheugenkaart: Om video‘s te kunnen opnemen, moet de

micro-SD-geheugenkaart worden geplaatst. Schuif deze met de contacten naar

voren en naar boven voorzichtig in de sleuf aan de linkerzijde van de camera 1F,

tot hij vastklikt. Forceer de kaart niet, anders kan de camera of de geheugenkaart

vernield worden. Er kunnen alleen normale micro-SD-geheugenkaarten worden

gebruikt, HC-kaarten worden niet ondersteund.

8B Verwijderen van de geheugenkaart: De micro-SD-geheugenkaart kan uit de

camera worden verwijderd door op de geheugenkaart te drukken. Wanneer er een

zachte klik te horen is, wordt de kaart gedeeltelijk naar buiten geschoven, waarna

deze met de vingers uit de camera kan worden getrokken.

8C De geheugenkaart uitlezen: Steek de microSD-geheugenkaart daarna in de

USB-kaartlezer en verbind deze met een vrije USB-poort van een computer. Na een

korte installatieprocedure kunnen de bestanden van het model worden gedown-

load naar de computer. Ga hierbij te werk zoals u gewend bent op uw computer.

8 GEHEUGENKAART

34 35

www.revell-control.de

SERVICEAANWIJZINGEN

Op www.revell-control.de vindt u bestelmogelijkheden

en vervangingstips voor reserveonderdelen,

alsmede andere nuttige informatie over alle

modellen van Revell Control.

Meer tips en trucs vindt u op www.revell-control.de.

Nederlands

ACCUTOESTAND:

• Wanneer de aandrijving van het model minder krachtig begint te worden, is de accu bijna

leeg. Land op tijd om te voorkomen dat het model neerstort.

9 DE PROPELLERS VERVANGEN

Als de rotorbladen van het model beschadigd raken, moeten deze vervangen

worden. Ga als volgt te werk:

9A Draai de schroef in het midden van het rotorblad tegen de klok in los.

9B Pak het defecte rotorblad met twee vingers en trek het voorzichtig naar boven eraf.

9C Breng het nieuwe rotorblad aan op de as en draai de bevestigingsschroef voorzichtig

met de klok mee vast. Voorzichtig: draai de schroef niet te vast aan, omdat de

schroefdraad anders onherstelbaar beschadigd kan raken.

9D Let er bij het monteren van het rotorblad op, dat er rechtsdraaiende (A) en links-

draaiende (B) rotorbladen zijn.

PROBLEEMOPLOSSING

Probleem: De propellers bewegen niet.

Oorzaak: 1. Er is geen verbinding.

2. De accu is te zwak of leeg.

Oplossing: 1. Alles uitschakelen en in de juiste volgorde inschakelen.

2. De accu opladen.

Probleem: Het model stopt zonder zichtbare oorzaak tijdens de vlucht en

verliest hoogte.

Oorzaak: • De accu is te zwak.

Oplossing: • De accu opladen.

Probleem: Het model kan niet worden bestuurd met de zender.

Oorzaak: 1. De ON/OFF-schakelaar staat op „OFF“.

2. De batterijen zijn verkeerd geplaatst.

3. De batterijen hebben niet voldoende energie meer.

Oplossing: 1. Zet de ON/OFF-schakelaar op „ON“.

2. Controleer of de batterijen juist zijn geplaatst.

3. Plaats nieuwe batterijen.

Probleem: Het model draait alleen nog om zijn hoogteas of slaat bij het

starten over de kop.

Oorzaak: • Verkeerde rangschikking van de propellers.

Oplossing: • Propellers monteren zoals beschreven in de handleiding.

Probleem: Het model wil geen loopings maken.

Oorzaak: • Accu te zwak.

Oplossing: • Accu opladen.

• Zet het model altijd op een vlakke ondergrond. Een schuin vlak kan het startgedrag

van het model onder bepaalde omstandigheden negatief beïnvloeden.

• Beweeg de regelaars altijd langzaam en met gevoel.

• Houd het model altijd in het oog, kijk niet naar de zender!

• Beweeg de liftkrachtregelaar weer een beetje naar beneden zodra het model

loskomt van de grond. Pas de liftkrachtregelaar aan om de vlieghoogte te handhaven.

• Beweeg de liftkrachtregelaar iets naar boven als het model teveel daalt.

• Beweeg de liftkrachtregelaar weer iets naar beneden als het model teveel stijgt.

• Het is vaak al genoeg om de richtingsregelaar een heel klein beetje in de gewenste

richting te tikken om een bocht te maken. De eerste keren dat met het model wordt

gevlogen, heeft men meestal de neiging de regelaars te heftig te bedienen. Beweeg

de regelaars altijd langzaam en voorzichtig, in geen geval snel en schokkerig.

• Beginners kunnen na het afstellen van de trim het best eerst de beheersing van de

liftkrachtregelaar oefenen.

Het model hoeft aanvankelijk niet per se rechtuit te vliegen. Het is beter om eerst te

proberen een constante hoogte van ongeveer een meter boven de grond te handhaven

door de liftkrachtregelaar steeds kortstondig aan te raken. Oefen daarna pas met het

naar links en rechts sturen van het model.

AANWIJZINGEN VOOR VEILIG VLIEGEN

ALGEMENE VLIEGTIPS:

36 37

23897

Español

• Por norma se debe prestar atención

a que no exista el riesgo de provocar

lesiones personales incluso en caso

de fallos de funcionamiento o

defectos.

• El producto solo se puede modificar

o reparar con piezas originales

autorizadas. En caso contrario el

modelo podría resultar dañado o

entrañar algún peligro.

• El modelo se debe utilizar siempre

desde una posición que permita

apartarse rápidamente en caso

necesario con el fin de evitar riesgos.

Instrucciones de seguridad para

aeromodelos:

• Con su aeronave participa en el

tráfico aéreo general. Como piloto

es responsable de su modelo. Es

responsable de su modelo y de todos

los daños ocasionados por su uso.

• Para usar su aeronave de forma

comercial, requiere de la autorización

correspondiente.

• Familiarícese con las funciones de su

modelo antes de usarlo por primera vez.

• Compruebe el correcto funcionamiento

del producto antes de cada vuelo.

• Observe siempre las indicaciones del

fabricante.

• Observe siempre el viento, la

meteorología y posibles obstáculos.

• Deberá ceder el paso siempre a

aeronaves tripuladas y aterrizar

inmediatamente.

• No sobrevuele parcelas privadas de

terceros, aglomeraciones de perso-

nas, instalaciones militares, hospita-

les, centrales energéticas, centros

penitenciarios y similares.

Instrucciones de seguridad:

• Lea este manual por completo

y familiarícese con el contenido

antes de poner en funciona-

miento el modelo por

primera vez.

• Este modelo está recomendado para

mayores de 14 años. Durante su uso

será necesaria la supervisión por

parte de un adulto.

• Este producto es apropiado para

usarse en espacios interiores y en el

exterior sin viento y con tiempo seco.

• Durante el funcionamiento se deben

mantener alejadas las manos, la cara y

prendas de vestir holgadas del modelo.

• Apague la emisora y el modelo

cuando no los esté usando.

• Saque las baterías de la emisora

cuando no la esté usando.

• No pierda en ningún momento de

vista el modelo para no perder el

control sobre el mismo. Un uso sin la

atención y el cuidado debidos puede

ocasionar daños considerables.

• Guarde este manual para referencias

futuras.

• Solo se permite usar este modelo

según las instrucciones detalladas en

este manual.

• No vuele el modelo cerca de

personas, animales, zonas acuáticas

ni conducciones eléctricas.

• Este modelo no es adecuado para

personas con limitaciones físicas o

mentales. Recomendamos que las

personas sin experiencia previa con

modelos de radio control cuenten con

la ayuda de un piloto experimentado

la primera vez que pongan en

marcha el modelo.

• Las baterías descargadas deben

sacarse de la emisora.

• Bajo ninguna circunstancia se deben

cortocircuitar los contactos.

• Saque las baterías de la emisora

cuando no vaya a utilizarse durante un

periodo de tiempo prolongado.

Instrucciones de seguridad relativas

al cargador

• Las baterías no recargables (pilas)

no se deben recargar.

• Este cargador no es adecuado para

personas (niños incluidos) con

limitaciones físicas o mentales, o

cuyos conocimientos o experiencia

en el manejo de cargadores sea

insuficiente, salvo que estén super-

visados o hayan recibido las instruc-

ciones pertinentes por parte de un

adulto responsable.

• Los niños no deben utilizar en ningún

caso el cargador sin supervisión

adulta. ¡El cargador no es un juguete!

• Los transformadores, adaptadores de

red o cargadores que se utilicen en

conjunción con el modelo deben

revisarse regularmente por si presentan

daños en los cables, conectores,

carcasas u otras piezas. Cualquier

daño debe rectificarse antes de que

se puedan seguir utilizando dichos

aparatos.

El modelo está equipado con una

batería LiPo recargable. Es necesario

tener en cuenta las siguientes

instrucciones de seguridad:

• Bajo ninguna circunstancia se deben

arrojar las baterías LiPo al fuego ni

guardarlas en lugares con temperaturas

elevadas.

• Para cargar las baterías solo se debe

utilizar el cargador suministrado. La

utilización de un cargador distinto

puede provocar daños permanentes

en la batería y componentes próximos,

aparte de lesiones personales.

• Bajo ninguna circunstancia se debe utilizar

un cargador de baterías de NiCd/NiMH.

• El proceso de carga se debe realizar

siempre sobre una superficie ignífuga

y un entorno seguro contra incendios.

• No vuele cerca de aeropuertos (<1,5 km).

• No vuele sin tener visión directa del

modelo. El modelo debe estar

siempre dentro del campo de visión

directo. La legislación prohíbe, p. ej.,

volar un modelo solo utilizando la

imagen de vídeo.

• Si no observa estas instrucciones de

seguridad podrá ser objeto de

acciones y sanciones penales.

• Puede encontrar más información y

ayuda, p. ej., de la asociación para

sistemas de aeronaves no tripulados

en „http://www.uavdach.org“.

• Para la práctica de vuelo exterior se

recomienda un seguro de responsabi-

lidad civil. Consulte si su seguro de

responsabilidad civil cubre la práctica

de aeromodelismo. Guarde la

documentación correspondiente en un

lugar seguro. Alternativamente, la DMFV

ofrece en Internet, www.dmfv.aero, la

posibilidad de asociarse de prueba de

forma gratuita incluyendo un seguro.

Instrucciones de seguridad

relativas a la emisora:

• Recomendamos usar pilas alcalinas

nuevas para la emisora. Las pilas no

recargables que se utilizan en esta

emisora y otros aparatos eléctricos

pueden sustituirse por baterías recarga-

bles respetuosas con el medio ambiente.

• En cuanto la emisora deje de funcionar

de forma fiable se deben cambiar las

pilas o recargar las baterías.

Instrucciones de seguridad relativas

a la batería:

• Las baterías recargables deben sacarse

de la emisora antes de cargarlas.

• Las baterías no recargables (pilas) no

se deben recargar.

• Las baterías recargables solo deben

recargarse bajo la supervisión de un

adulto.

• No se deben utilizar baterías de

distinto tipo, ni tampoco mezclar

baterías nuevas y usadas.

• Solo está permitido utilizar las baterías

recomendadas o unas equivalentes.

• Las baterías deben colocarse respe-

tando la polaridad (+ y -).

CARACTERÍSTICAS DESTACADAS

Quadrocóptero con cámara

• Con nuevo asistente, encargado de

que el quadrocóptero mantenga la

altura automáticamente

• Con cámara de 720p integrada

• Con modo Headless, función Flip y

dos velocidades

38 39

This manual suits for next models

Table of contents

Languages:

Other Revell Control Quadcopter manuals

Revell Control

Revell Control NAVIGATOR NXT User manual

Revell Control

Revell Control X-FLY 23845 User manual

Revell Control

Revell Control QUADROCOPTER NANO POCKET User manual

Revell Control

Revell Control GO! 23856 User manual

Revell Control

Revell Control DRIVECOPTER CLOUD JUMPER User manual

Revell Control

Revell Control SPOT 3.0 User manual

Revell Control

Revell Control 23890 User manual

Revell Control

Revell Control QUADROCOPTER MOTION User manual

Revell Control

Revell Control QUADROCOPTER SKY SPIDER User manual

Revell Control

Revell Control Pulse FPV User manual

Popular Quadcopter manuals by other brands

Goclever

Goclever SKY FIGHTERS quick start guide

Foxtech

Foxtech Naga user manual

Helipal

Helipal KYLIN 250 Storm Edition user manual

Holystone

Holystone HS440D Instructions for use

sky rider

sky rider Griffon Pro DRW618 user guide

Emax

Emax TINYHAWK III user manual

Hi-Tec

Hi-Tec WEEKENDER Q4I instruction manual

Holystone

Holystone SPYDI Instructions for use

UDI R/C

UDI R/C U39 Fury user manual

Emax

Emax Babyhawk Race user manual

dji

dji MATRICE 300 RTK user manual

dji

dji Phantom 2 Vision + user manual

Reely

Reely Small Pepper Drone operating instructions

LRP

LRP GRAVIT VISION user guide

dji

dji INSPIRE 2 quick start guide

UBSAN

UBSAN ZINO PRO+ user manual

AI DRONE

AI DRONE FREEDOM II instruction manual

ACME

ACME Mantis Zoopa Q600 manual

Revell Control Arrow Quad User manual

Popular Quadcopter manuals by other brands
