RIB ACG9433 User manual

ITALIANO pag. 02 / FRANÇAIS pag. 07 / ENGLISH page 12 / ESPAÑOL pag. 17
TASTIERA DIGITALE
CLAVIER NUMÉRIQUE
NUMERIC CODER
TECLADO DIGITAL IP54
code ACG9433 tastiera digitale via cavo da incasso
clavier numérique via câble encastrable
through cable built-in numeric coder
teclado digital vía cable empotrado
code ACG9435 tastiera digitale via cavo da parete
clavier numérique via câble mural
through cable to wall numeric coder
teclado digital vía cable de pared
code ACG9434 tastiera digitale radio da incasso
clavier numérique radio encastrable
built-in radio numeric coder
teclado digital vía radio empotrado
code ACG9436 tastiera digitale radio da parete
clavier numérique radio mural
to wall radio numeric coder
teclado digital vía radio de pared

2
2

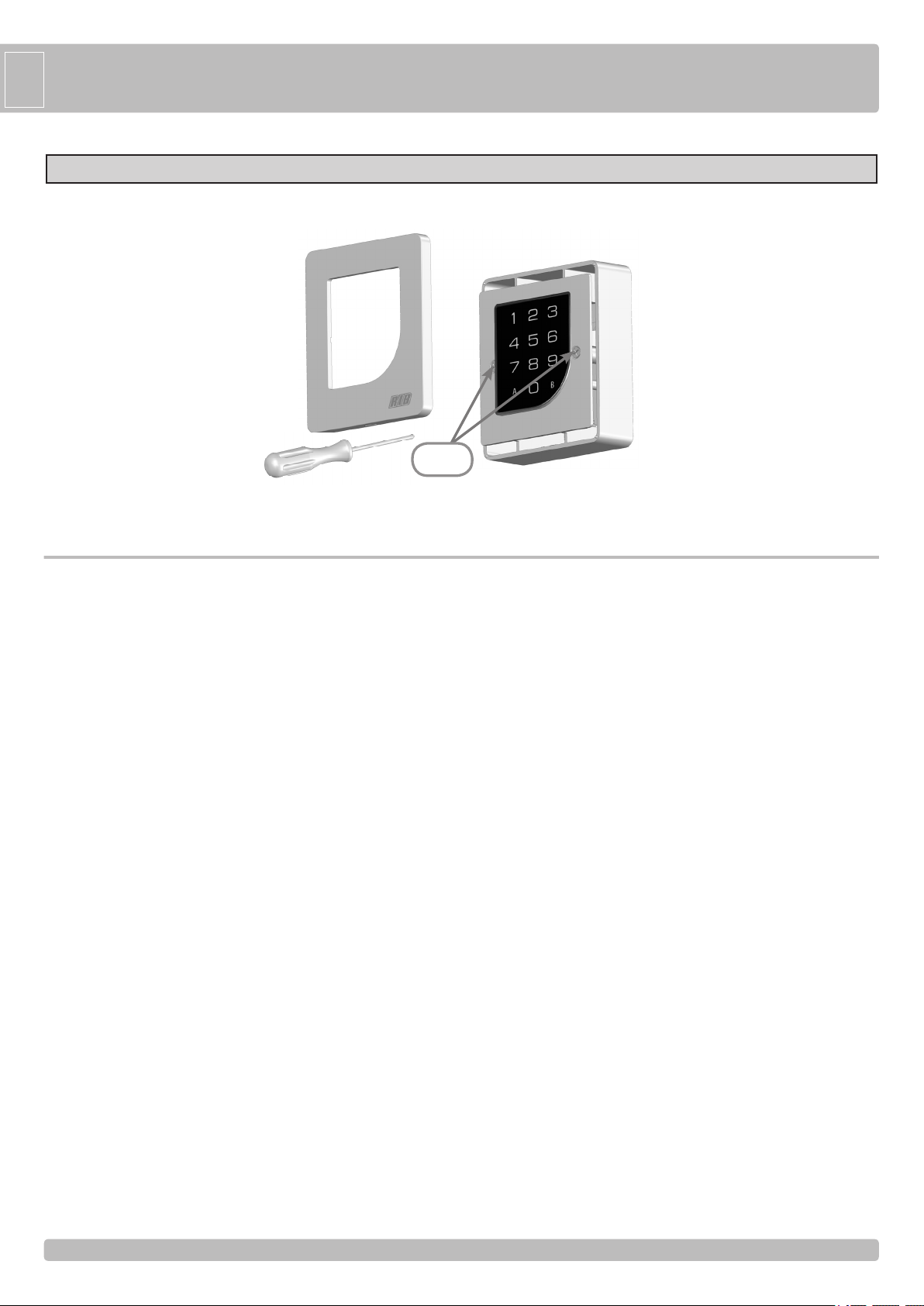

LAYOUT IMPIANTO
I
PROGRAMMAZIONE
Alimentato il sistema si può procedere alla programmazione dei codici.
a - Premere il pulsante di programmazione, presente sul ricevitore
RX 433-A o sul quadro elettronico RIB CRX, per attivare la fase di
apprendimento.
b - Entro 10 secondi digitare il codice da 4 a 9 cifre e premere uno dei 2
canali (A o B) (es. 1234A).
c - Chiudere la fase di apprendimento tramite il pulsante presente sul
ricevitore oppure, attendere 10 secondi perché la procedura sia
conclusa.
AGGIUNTA NUOVI CODICI
Il numero di codici memorizzabili dipende dalla capacità di memoria del
ricevitore.
- Ripetere entro 10 secondi l’operazione al punto “b” per l’inserimento di
nuovi codici.
- Dopo 10 secondi di inattività il ricevitore chiude la programmazione e il
sistema torna ad essere operativo.
NOTA: per poter usufruire di segnali radio differenti dai canali A e B,
durante la programmazione è sufciente inserire davanti al codice da
memorizzare il numero 0, esempio:
- per emettere un segnale con canale C digitare 01234A
- per emettere un segnale con canale D digitare 01234B.
Per la quantità di codici da memorizzare fare riferimento al manuale dei
ricevitori o dei quadri elettronici RIB.
RX433-A cod. ACG5055
monocanale con connettore per quadri elettronici RIB
RX433-A cod. ACG5051
bicanale con connettore per quadri elettronici RIB
RX433-A cod. ACG5056
monocanale con morsettiera
RX433-A cod. ACG5052
bicanale con morsettiera
Quadri elettronici RIB CRX
con modulo radio incorporato

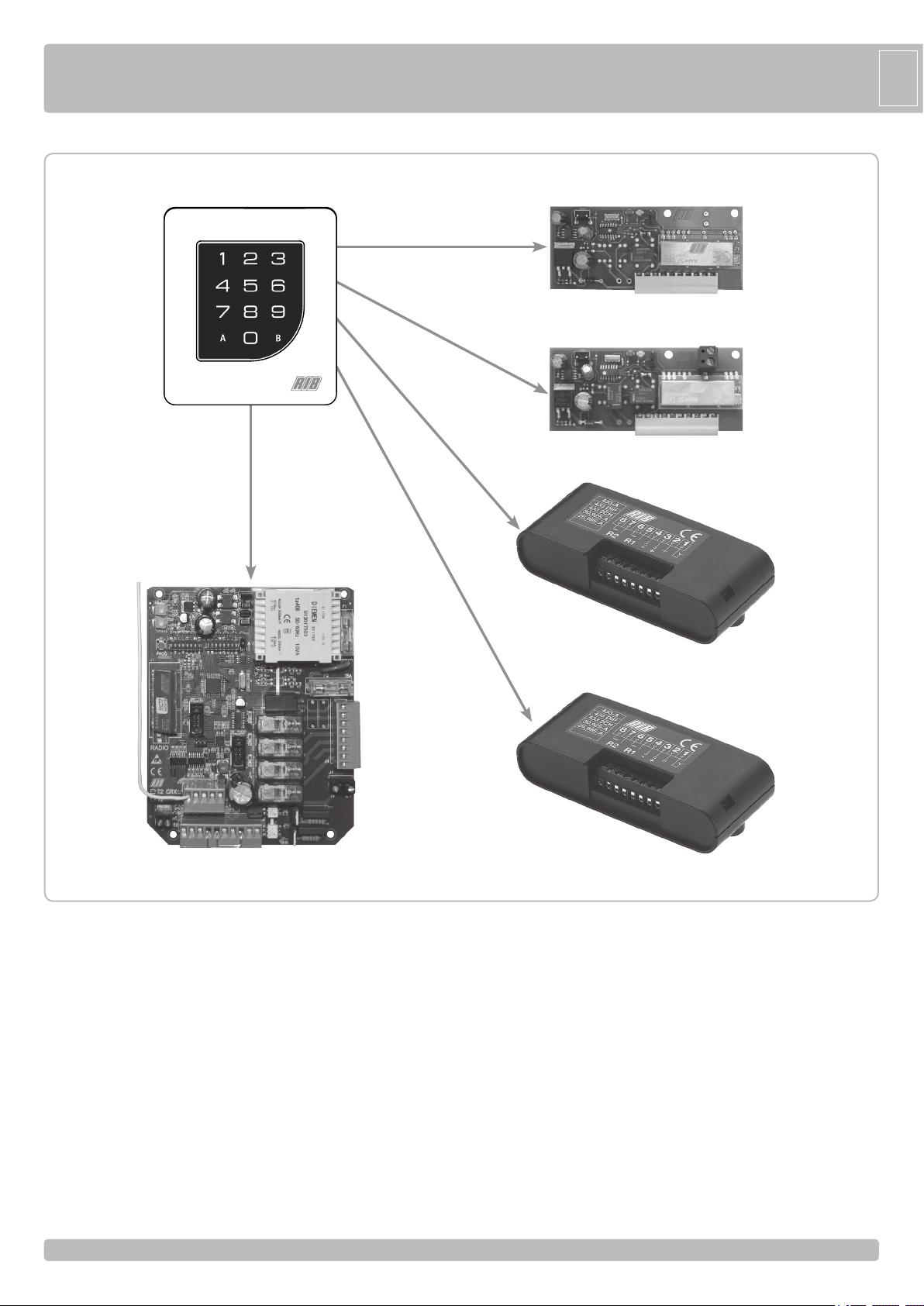

PROGRAMMAZIONE TASTIERA VIA RADIO CON RICEVITORI SERIE RX 433-A

3
3
I
- A -

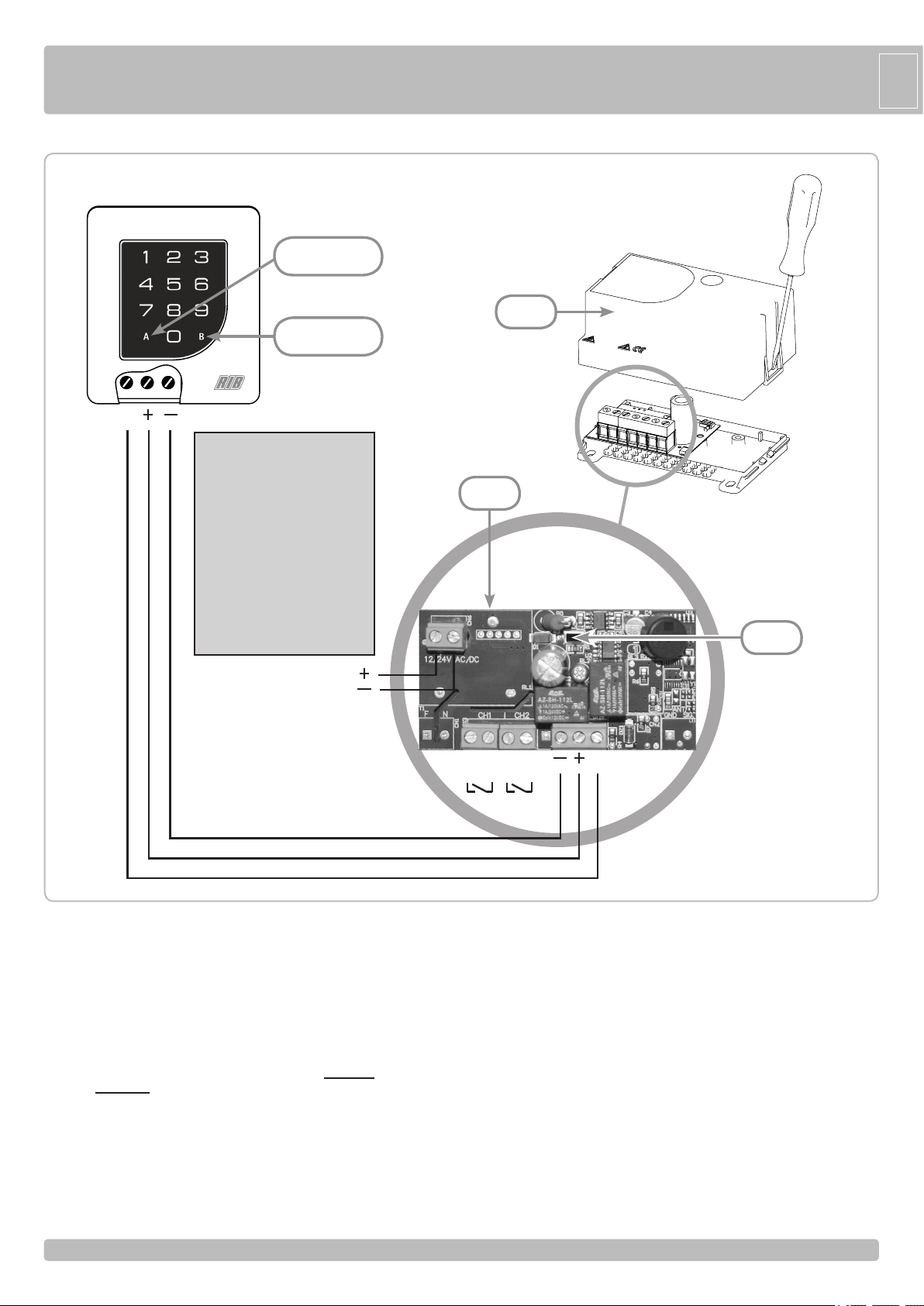

MEMORIZZAZIONE TASTIERA DIGITALE
La scheda - B - è bicanale, quindi è possibile gestire 2 automazioni o
comandi separati. Per memorizzare i codici delle uscite:
CH1 = dopo aver digitato il codice numerico confermare con tasto canale A.
CH2 = dopo aver digitato il codice numerico confermare con tasto canale B.
- Togliere il coperchio - A - dal box ricevitore cod. ACG9159.
- Eseguire i collegamenti come da schema.
- Alimentare la scheda - B - con tensione 12 o 24 V ac/dc
- Mantenere premuto il pulsante - C -. Digitare il codice entro 5 sec.
(min. 4 / max 9 numeri) e confermare con il tasto canale A oppure con
il tasto canale B. Si sentirà un “BEEP” di avvenuta memorizzazione.
- Rilasciare il tasto - C - .
- Ripetere l’operazione per ogni nuovo codice da memorizzare.
- Chiudere il coperchio del box ricevitore - A -.
INDICAZIONI
nessun “BEEP” = codice da memorizzare.
1 “BEEP” = codice memorizzato.
2 “BEEP” = se si ripete la memorizzazione di un codice già
memorizzato.
3 “BEEP” = dopo la cancellazione di un codice.
4 “BEEP” = in modalità “cancellazione” codice non memorizzato.
5 “BEEP” = memoria esaurita (max 125 codici).
10 “BEEP” = cancellazione di tutti i codici in memoria.
CANCELLAZIONE DI UN CODICE
Mantenere premuto il pulsante - C - no a “BEEP CONTINUO”.
Inserire il codice (seguono 3 “BEEP” di conferma cancellazione).
Rilasciare il pulsante - C -.
CANCELLAZIONE DI TUTTI I CODICI
Cancella la memoria annullando tutti i codici memorizzati.
Mantenere premuto il pulsante - C - no allo spegnimento del “BEEP
CONTINUO” (seguono 10 “BEEP” di conferma cancellazione totale).
Rilasciare il pulsante - C -.
La tastiera via cavo è retroilluminata.
- B -
MAX
24V 1A
SIG
SIG
cod. ACG9159
ATTENZIONE:
COLLEGARE MAX 2
TASTIERE NELLA SCHEDA
- B - (collegamento in
parallelo).
ATTENZIONE:
per eseguire la programmazione
collegare solo una TASTIERA
nella scheda - B - .
TOGLIERE L’ALIMENTAZIONE
PRIMA DI INSERIRE LA
SCHEDA.
C NA C NA
12/24 V ac/dc
CH1 CH2

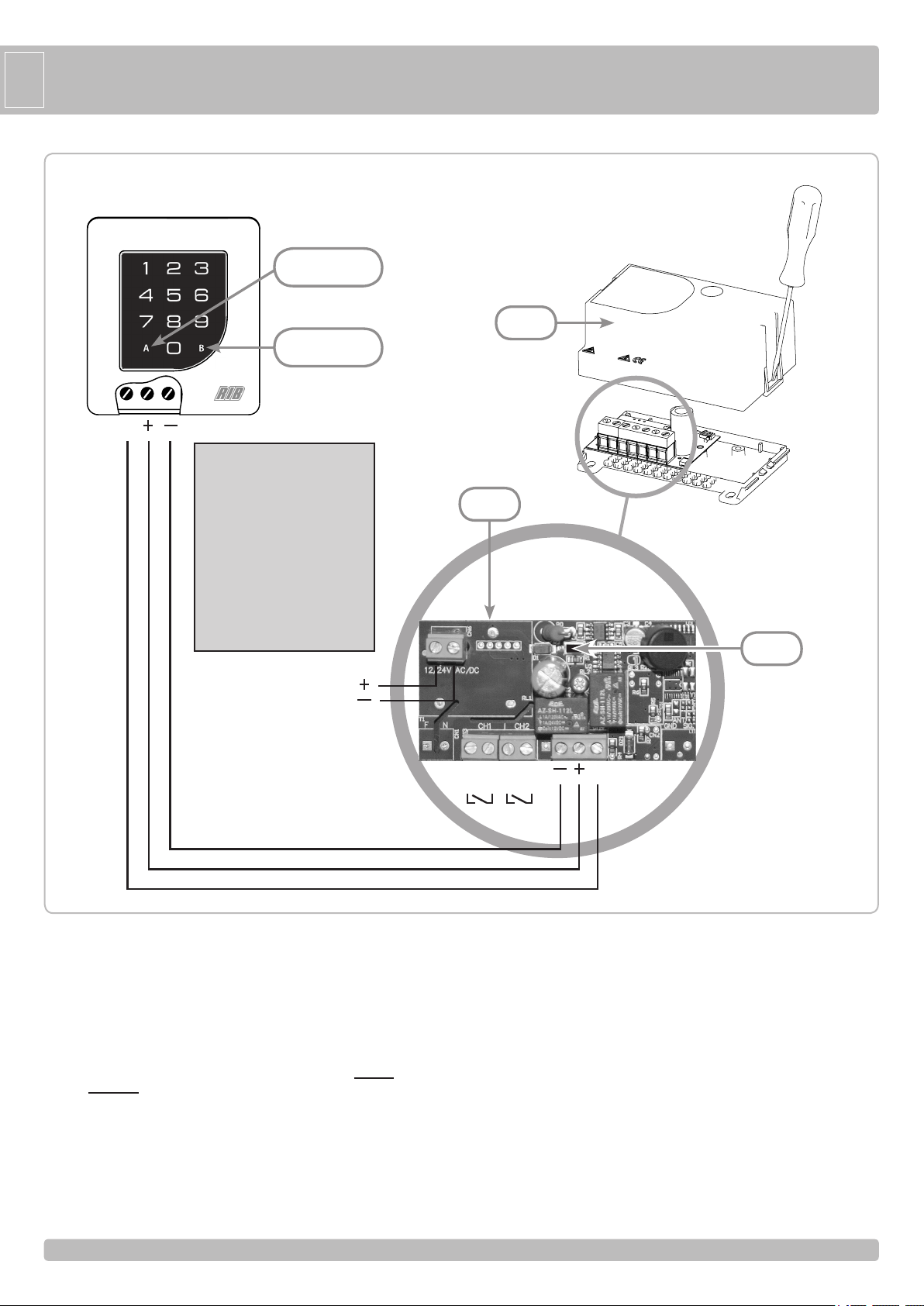

COLLEGAMENTI E PROGRAMMAZIONE TASTIERA VIA CAVO
canale A
- C -
canale B

4
4
- A -
I

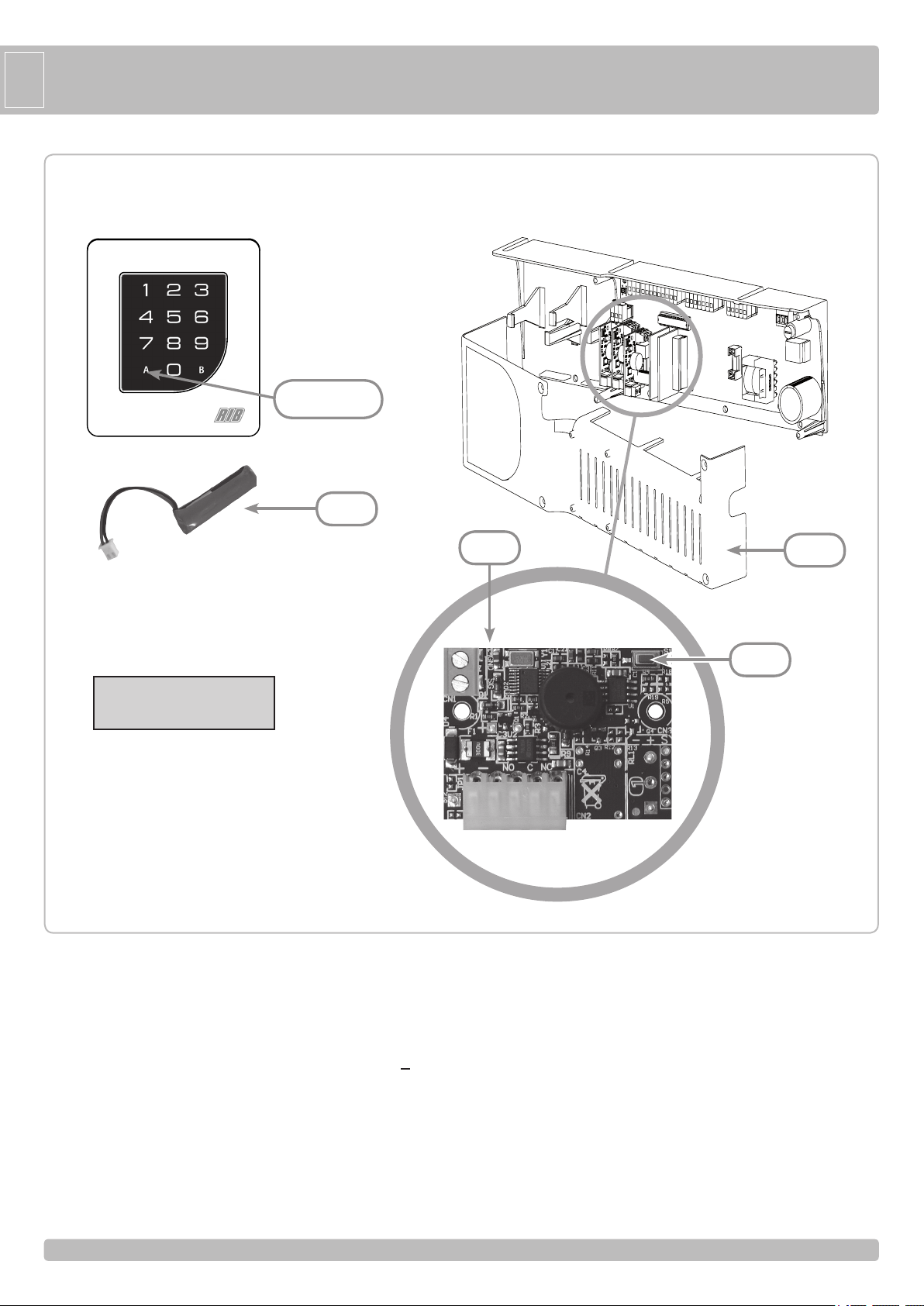

MEMORIZZAZIONE TASTIERA DIGITALE VIA RADIO
- Collegare la batteria al lithio AA da 3,6V - D - cod. SLI0011.
- Togliere il coperchio - A - dalla centrale di comando.
- Inserire la scheda - B - cod. ACG9448 in una delle sedi libere.
- Alimentare la centrale di comando.
- Mantenere premuto il pulsante - C -. Digitare il codice entro 5 sec. (min. 4 /
max 9 numeri) e confermare con il tasto canale A. Si sentirà un “BEEP” di
avvenuta memorizzazione.
- Rilasciare il tasto - C - .
- Ripetere l’operazione per ogni nuovo codice da memorizzare.
- Chiudere il coperchio della centrale di comando - A -.
INDICAZIONI
nessun “BEEP” = codice da memorizzare.
1 “BEEP” = codice memorizzato.
2 “BEEP” = se si ripete la memorizzazione di un codice già memorizzato.
3 “BEEP” = dopo la cancellazione di un codice.
4 “BEEP” = in modalità “cancellazione” codice non memorizzato.
5 “BEEP” = memoria esaurita (max 125 codici).
10 “BEEP” = cancellazione di tutti i codici in memoria.
CANCELLAZIONE DI UN CODICE
Mantenere premuto il pulsante - C - no a “BEEP CONTINUO”.
Inserire il codice (seguono 3 “BEEP” di conferma cancellazione). Rilasciare il
pulsante - C -.
CANCELLAZIONE DI TUTTI I CODICI
Cancella la memoria annullando tutti i codici memorizzati.
Mantenere premuto il pulsante - C - no allo spegnimento del “BEEP
CONTINUO” (seguono 10 “BEEP” di conferma cancellazione totale).
Rilasciare il pulsante - C -.
- B -
cod. ACG9448
TOGLIERE L’ALIMENTAZIONE
PRIMA DI INSERIRE LA
SCHEDA.
COLLEGAMENTI E PROGRAMMAZIONE TASTIERA VIA RADIO
PER PORTE AUTOMATICHE SLIDER
canale A
cod. SLI0011
- D -
- C -

5
5
- A -

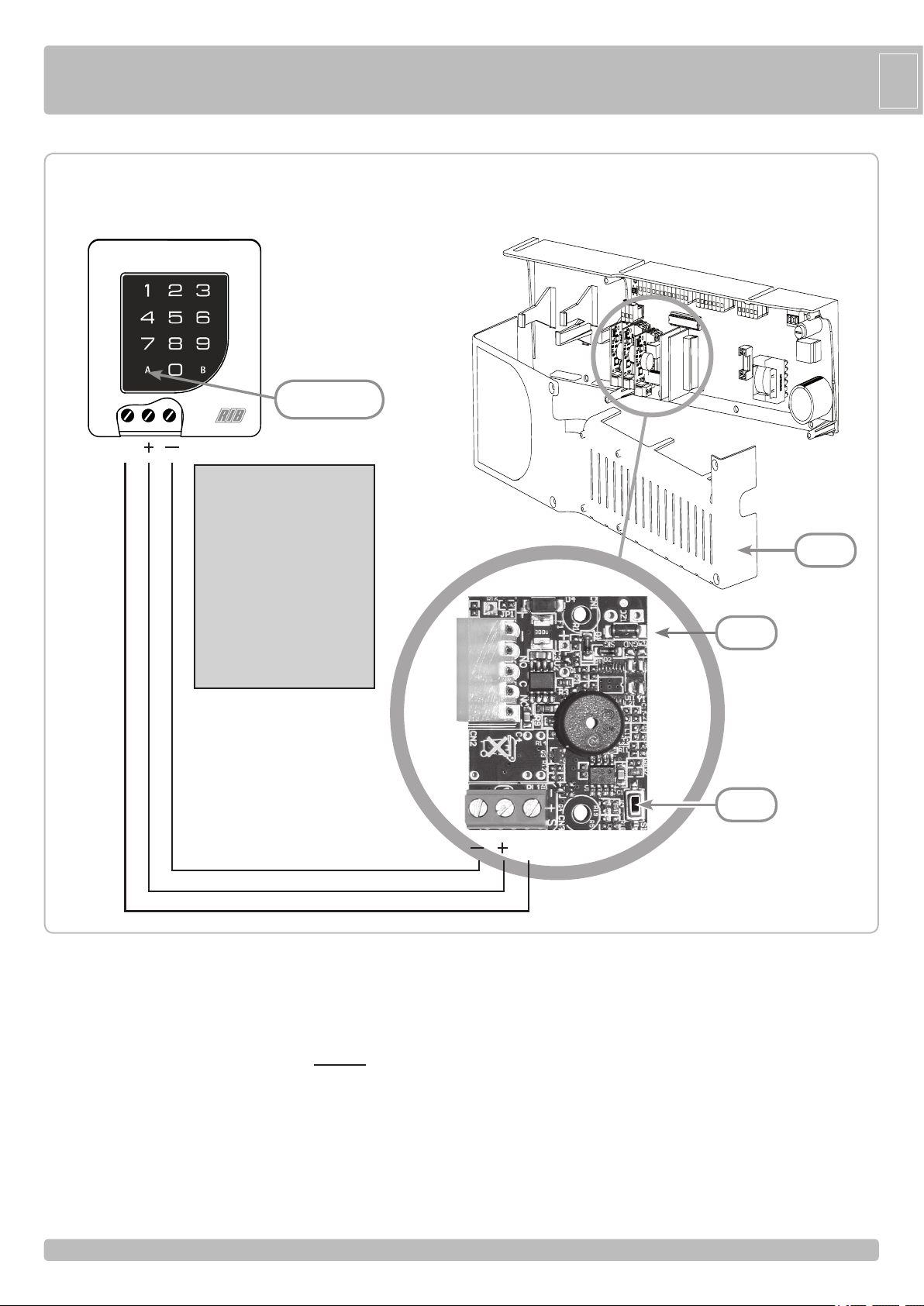

MEMORIZZAZIONE TASTIERA DIGITALE VIA CAVO
- Togliere il coperchio - A - dalla centrale di comando.
- Eseguire i collegamenti come da schema.
- Inserire la scheda - B - cod. ACG9447 in una delle sedi libere.
- Alimentare la centrale di comando.
- Mantenere premuto il pulsante - C -. Digitare il codice entro 5 sec. (min. 4
/ max 9 numeri) e confermare con il con il tasto canale A . Si sentirà un
“BEEP” di avvenuta memorizzazione.
- Rilasciare il tasto - C - .
- Ripetere l’operazione per ogni nuovo codice da memorizzare.
- Chiudere il coperchio della centrale di comando - A -.
INDICAZIONI
nessun “BEEP” = codice da memorizzare.
1 “BEEP” = codice memorizzato.
2 “BEEP” = se si ripete la memorizzazione di un codice già memorizzato.
3 “BEEP” = dopo la cancellazione di un codice.
4 “BEEP” = in modalità “cancellazione” codice non memorizzato.
5 “BEEP” = memoria esaurita (max 125 codici).
10 “BEEP” = cancellazione di tutti i codici in memoria.
CANCELLAZIONE DI UN CODICE
Mantenere premuto il pulsante - C - no a “BEEP CONTINUO”.
Inserire il codice (seguono 3 “BEEP” di conferma cancellazione). Rilasciare il
pulsante - C -.
CANCELLAZIONE DI TUTTI I CODICI
Cancella la memoria annullando tutti i codici memorizzati.
Mantenere premuto il pulsante - C - no allo spegnimento del “BEEP
CONTINUO” (seguono 10 “BEEP” di conferma cancellazione totale).
Rilasciare il pulsante - C -.
La tastiera via cavo è retroilluminata.
- B -
cod. ACG9447
ATTENZIONE:
COLLEGARE MAX 2
TASTIERE NELLA SCHEDA
- B - (collegamento in
parallelo).
ATTENZIONE:
per eseguire la programmazione
collegare solo una TASTIERA
nella scheda - B - .
TOGLIERE L’ALIMENTAZIONE
PRIMA DI INSERIRE LA
SCHEDA.
COLLEGAMENTI E PROGRAMMAZIONE TASTIERA VIA CAVO
PER PORTE AUTOMATICHE SLIDER
canale A
- C -
I

6
6

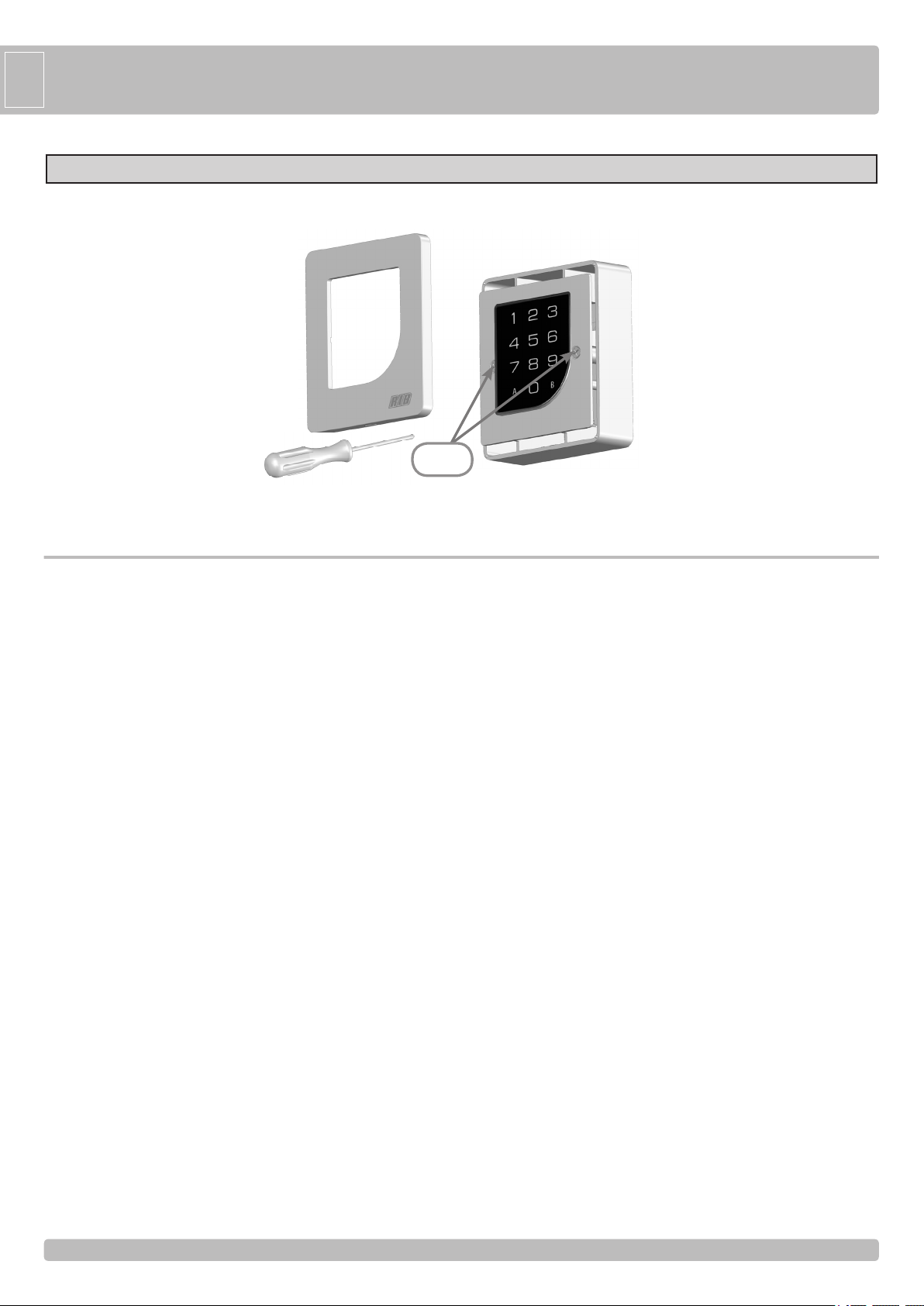

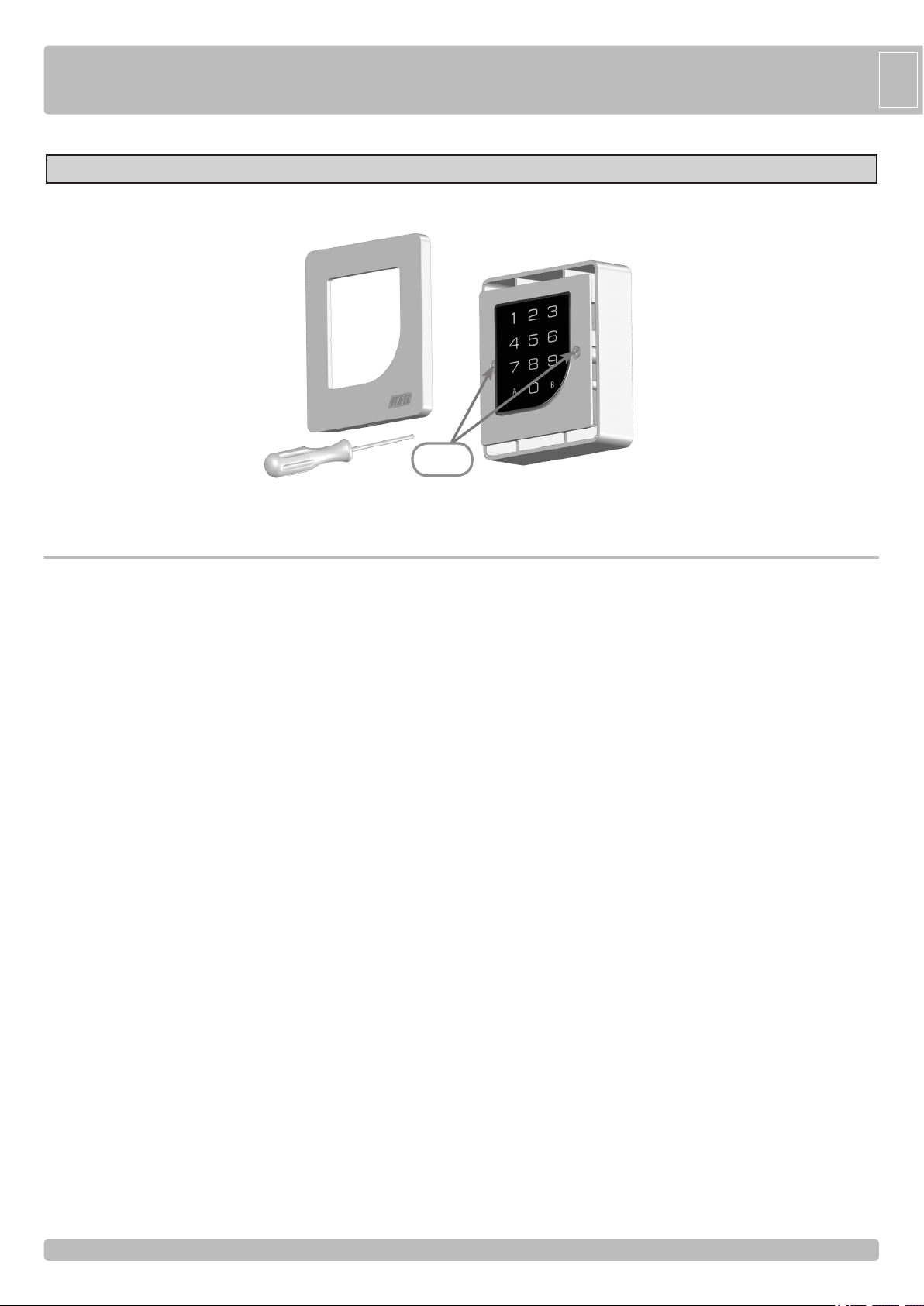

ATTENZIONE: PRIMA DI CHIUDERE IL COPERCHIO SERRARE LE VITI DI BLOCCAGGIO - E -.
- E -
CARATTERISTICHE TECNICHE TASTIERA VIA RADIO
Ricevitore radio per porte automatiche SLIDER cod. ACG9448
- Alimentazione 12-24Vac/dc
- Frequenza ricezione 433,92 MHz
- Impedenza di ingresso 52 Ω
- Sensibilità >2,24µV
- Decodica DIGITAL
- Numero canali 1
- N° codici memorizzabili 125
- Temperatura di lavoro 0°C ÷ +45°C
- Grado di protezione IP 20
Tastiera trasmettitore radio cod. ACG9436 - ACG9436
- Alimentazione batteria lithio AA 3,6v
- Frequenza di trasmissione 433.92 MHz
- Durata della trasmissione circa 1 secondo
- Portata circa 20 m
- Durata della batteria 2 anni a 10 attivazioni giornaliere
- Numero canali 4, selezionabili da tastiera
- Consumo nullo in stand by
- Consumo in trasmissione 30 mA
- Segnalazioni Buzzer (un tono alla pressione dei tasti)
- Temperatura di lavoro 0°C ÷ +45°C
- Grado di protezione IP 54
CARATTERISTICHE TECNICHE TASTIERA VIA CAVO
- Alimentazione 12-24Vac/dc
- Assorbimento a riposo 20 mA
- Assorbimento a canale attivo 50 mA
- Distanza massima tra tastiera e decodicatore 10 m
- N° codici memorizzabili 125
- Temperatura di lavoro 0°C ÷ +45°C
- Grado di protezione tastiera IP 54
- Grado di protezione decodicatore IP 20
I

7
7
F
PROGRAMMATION
Donner l’alimentation, an de programmer les codes.
a - Appuyez sur la touche de programmation du récepteur RX 433-A
ou sur le panneau de commande RIB CRX pour activer la phase
d’apprentissage.
b - Dans 10 secondes, saisissez le code de 4 à 9 chiffres et appuyez sur
l’un des 2 canaux (A ou B) (par exemple, 1234A).
c - Fermer le processus d’apprentissage via le bouton sur le récepteur ou
attendre 10 secondes pour terminer la procédure.
AJOUTANT DE NOUVEAUX CODES
Le nombre de codes pouvant être stockées dépend de la capacité de la
mémoire du récepteur.
- Dans les 10 secondes Répétez l’opération de l’étape “b” pour l’insertion
de nouveaux codes.
- Après 10 secondes d’inactivité, le récepteur ferme le programme et le
système revient à être opérationnel.
NOTE: An de proter de signaux radio différentes des canaux A et B,
lors de la programmation, il vous suft d’insérer devant le code pour
enregistrer le numéro 0, par exemple:
- pour émettre un signal avec canal C tapez 01234A
- pour émettre un signal avec canal D tapez 01234B.
Pour la quantité de codes à stocker reportez-vous au manuels des
récepteur ou des panneaux de contrôle RIB.
RX433-A code ACG5055
monocanal avec connecteur pour panneaux de commande RIB
RX433-A code ACG5051
bicanal avec connecteur pour panneaux de commande RIB
RX433-A code ACG5056
monocanal avec bornier
RX433-A code ACG5052
bicanal avec bornier
panneaux de contrôle RIB CRX
avec module radio intégrée
PROGRAMMATION CLAVIER RADIO AVEC RÉCEPTEURS RX 433-A

8
8
F
- A -
MÉMORISATION DU CLAVIER NUMÉRIQUE
La carte - B - est bicanal, alors vous pouvez gérer 2 automatisation ou
commandes distinctes. Pour mémoriser les codes des sorties:
CH1 = après avoir entré le code validez avec la touche canal A.
CH2 = après avoir entré le code validez avec la touche canal B.
- Enlever le couvercle - A - du boîtier récepteur code ACG9159.
- Effectuez les connexions comme indiqué sur le schéma.
- Alimenter la carte - B - avec une tension de 12 ou 24 V ac/dc.
- Maintenir le bouton - C - pressé. Entrez le code dans 5 secondes (Min. 4
/ max 9 chiffres) et conrmer avec le touche canal A ou touche canal B.
Jusqu’à écouter un “BEEP” qui indique que la mémorisation a été réalisée.
- Relâchez le touche - C -.
- Répéter l’opération pour chaque nouveau code à mémoriser.
- Fermer le couvercle du boîtier récepteur - A -.
INDICATIONS
Aucun “BEEP” = transpondeur à mémoriser.
1 “BEEP” = transpondeur mémorisé.
2 “BEEP” = si la mémorisation d’un transpondeur déjà mémorisé est
répétée.
3 “BEEP” = après l’annulation d’un transpondeur.
4 “BEEP” = en mode “annulation”, transpondeur non mémorisé.
5 “BEEP” = mémoire du lecteur transpondeur épuisée (max.
125 codes).
10 “BEEP” = annulation de tous les codes existants dans la mémoire.
ANNULATION D’UN CODE
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”.
Entrez le code (3 “BEEP” se suivent pour conrmer l’annulation).Relâchez
le touche - C -.
ANNULATION DE TOUS LES CODES
Cette opération réinitialise la mémoire en annulant tous les codes mémorisés.
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”(10
“BEEP” se suivent pour conrmer la réinitialisation totale).
Relâchez le touche - C -.
Le clavier via câble est rétro-éclairé.
- B -
MAX
24V 1A
SIG
SIG
code ACG9159
ATTENTION:
BRANCHER AU MAX. 2
CLAVIERS DANS LA CARTE
- B - (branchement en
parallèle).
ATTENTION:
pour réaliser la programmation,
brancher uniquement un
CLAVEIR dans la carte - B -.
COUPER L’ALIMENTATION
AVANT D’INSÉRER LA
CARTE.
C NA C NA
12/24 V ac/dc
CH1 CH2
BRANCHEMENTS ET PROGRAMMATION DU CLAVIER VIA CÂBLE
canal A
- C -
canal B

9
9
F
- A -
MEMORIZZAZIONE TASTIERA DIGITALE VIA RADIO
- Connecter la batterie au lithium AA 3,6V - D - code SLI0011.
- Enlever le couvercle - A - de la centrale de commande.
- Insérez la carte - B - code ACG9448 dans l’une des places disponible.
- Alimenter la centrale de commande.
- Maintenir le bouton - C - pressé. Entrez le code dans 5 secondes (Min. 4
/ max 9 chiffres) et conrmer avec le touche canal A. Jusqu’à écouter un
“BEEP” qui indique que la mémorisation a été réalisée.
- Relâchez le touche - C -.
- Répéter l’opération pour chaque nouveau code à mémoriser.
- Fermer le couvercle de la centrale de commande - A -.
INDICATIONS
Aucun “BEEP” = transpondeur à mémoriser.
1 “BEEP” = transpondeur mémorisé.
2 “BEEP” = si la mémorisation d’un transpondeur déjà mémorisé est
répétée.
3 “BEEP” = après l’annulation d’un transpondeur.
4 “BEEP” = en mode “annulation”, transpondeur non mémorisé.
5 “BEEP” = mémoire du lecteur transpondeur épuisée (max.
125 codes).
10 “BEEP” = annulation de tous les codes existants dans la mémoire.
ANNULATION D’UN CODE
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”.
Entrez le code (3 “BEEP” se suivent pour conrmer l’annulation).Relâchez
le touche - C -.
ANNULATION DE TOUS LES CODES
Cette opération réinitialise la mémoire en annulant tous les codes mémorisés.
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”(10
“BEEP” se suivent pour conrmer la réinitialisation totale).
Relâchez le touche - C -.
- B -
code ACG9448
COUPER L’ALIMENTATION
AVANT D’INSÉRER LA
CARTE.
BRANCHEMENTS ET PROGRAMMATION DU CLAVIER VIA RADIO
POUR PORTES AUTOMATIQUES SLIDER
canal A
code SLI0011
- D -
- C -

10
10
F
- A -
MÉMORISATION DU CLAVIER NUMÉRIQUE
- Enlever le couvercle - A - de la centrale de commande.
- Effectuez les connexions comme indiqué sur le schéma.
- Insérez la carte - B - code ACG9447 dans l’une des places disponible.
- Alimenter la centrale de commande.
- Maintenir le bouton - C - pressé. Entrez le code dans 5 secondes (Min. 4 / max 9
chiffres) et conrmer avec le touche canal A. Jusqu’à écouter un “BEEP” qui indique
que la mémorisation a été réalisée.
- Relâchez le touche - C -.
- Répéter l’opération pour chaque nouveau code à mémoriser.
- Fermer le couvercle de la centrale de commande - A -.
INDICATIONS
Aucun “BEEP” = transpondeur à mémoriser.
1 “BEEP” = transpondeur mémorisé.
2 “BEEP” = si la mémorisation d’un transpondeur déjà mémorisé est répétée.
3 “BEEP” = après l’annulation d’un transpondeur.
4 “BEEP” = en mode “annulation”, transpondeur non mémorisé.
5 “BEEP” = mémoire du lecteur transpondeur épuisée (max. 125 codes).
10 “BEEP” = annulation de tous les codes existants dans la mémoire.
ANNULATION D’UN CODE
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”.
Entrez le code (3 “BEEP” se suivent pour conrmer l’annulation).Relâchez le touche
- C -.
ANNULATION DE TOUS LES CODES
Cette opération réinitialise la mémoire en annulant tous les codes mémorisés.
Maintenir le bouton - C - pressé jusqu’à l’extinction du “BEEP CONTINU”(10 “BEEP”
se suivent pour conrmer la réinitialisation totale).
Relâchez le touche - C -.
Le clavier via câble est rétro-éclairé.
- B -
code ACG9447
ATTENTION:
BRANCHER AU MAX. 2
CLAVIERS DANS LA CARTE
- B - (branchement en
parallèle).
ATTENTION:
pour réaliser la programmation,
brancher uniquement un
CLAVEIR dans la carte - B -.
COUPER L’ALIMENTATION
AVANT D’INSÉRER LA
CARTE.
BRANCHEMENTS ET PROGRAMMATION DU CLAVIER VIA CÂBLE
POUR PORTES AUTOMATIQUES SLIDER
canal A
- C -
