Ribimex Ribiland QSB-JH-750B Operating instructions

FR
POMPE SUBMERSIBLE
Manuel d’instructions et d’utilisation
EN
SUBMERSIBLE PUMP
User and maintenance manual
IT
POMPA SOMMERGIBILE
Manuale di istruzioni e di manutenzione
DE
TAUCHPUMPE
Bedienungs- und Wartungsanleitung
ES
BOMBA SUMERGIBLE
Manual De Instrucciones Y Mantenimiento
Réf. / Atr. Nr. : PRPVC750CC / 510856
Importé par: Ribimex SA; F-77340 Pontault-Combault
Imp. da : Ribimex Italia s.r.l. –Via Igna –36010 Carrè (Vi) –Italia
[v1_2013-05-23]

AVERTISSEMENT:
Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
WARNING:
Carefully read this instruction manual before operating this appliance.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
AVVERTENZA:
Leggere attentamente questo manuale di istruzioni prima di utilizzare l'attrezzo.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.
ACHTUNG:
Vor Gebrauch des Gerätes müssen Sie diese Bedienungsanleitung sorgfältig gelesen und
verstanden haben.
Falscher Gebrauch kann zu Verletzungen und/oder Geräteschäden führen.
Diese Anleitung bitte sorgfältig aufbewahren.
ADVERTENCIA:
Lea atentamente este manual de instrucciones antes de utilizar este aparato.
El uso incorrecto puede ser la causa de lesiones y/o daños.
Guarde este manual para futuras consultas.
Attention: Ces pompes ne sont pas destinées aux piscines.
Dans aucun cas, elles ne doivent être utilisées pour le nettoyage ou 1'entretien des piscines.
Ces pompes ne sont pas destinées à pomper de I'eau potable.
Warning: This pump is not intended for swimming pools.
Under no circumstances should it be used for the cleaning or maintenance of swimming pools.
This pump is not intended for pumping drinking water.
Awertenza! Questa pompa non é destinata alla piscine.
Non deve assolutamentc essere utilizzatti per la pulizia ed altre operazioni di manutenzione delle piscine.
Questa pompa non é prevista per il pompaggio dell'acqua di consume
Achtung ! Diese Pumpe ist nicht fur Swimmingpools gedacht. Sie darf auf keinen Fall fur die Reinigung und fur
sonstige Wartungseingriffe an Swimmingpools eingesetzt werden.
Diese Pumpe eignet sich nicht fur das Fordern von Verbrauchswasser.
Aviso: esta bomba no está prevista para piscinas.
En ningún caso debe utilizarse para la limpieza o para cualquier otra operación de mantenimiento de piscinas.
Esta bomba no ha sido prevista para bombear agua de consume.

FR - Traduction des instructions originales
I. Nomenclature
II. Caractéristiques techniques
III. Consignes de sécurité
IV. Mise en route
V. Utilisation
VI. Entretien et Entreposage

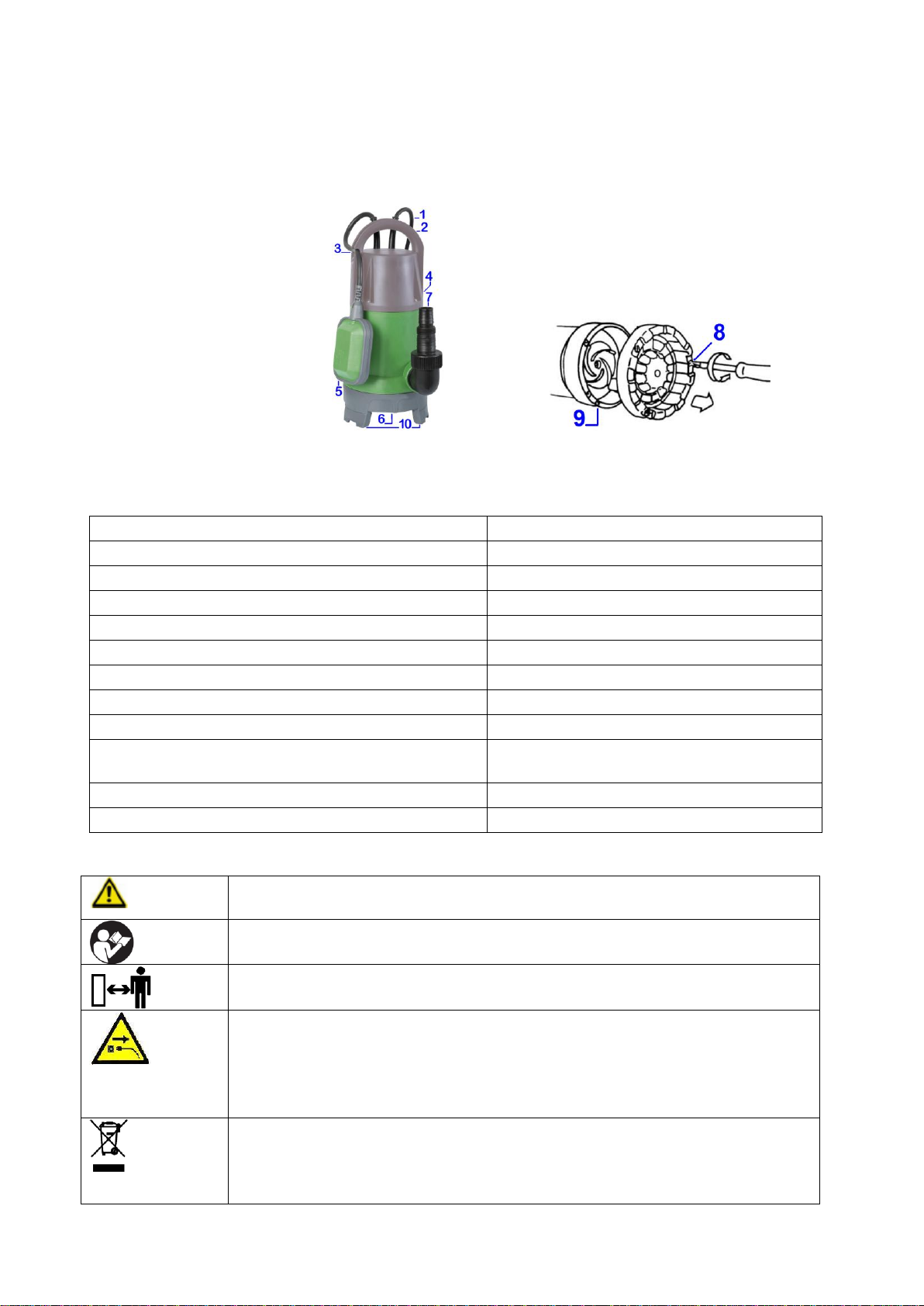

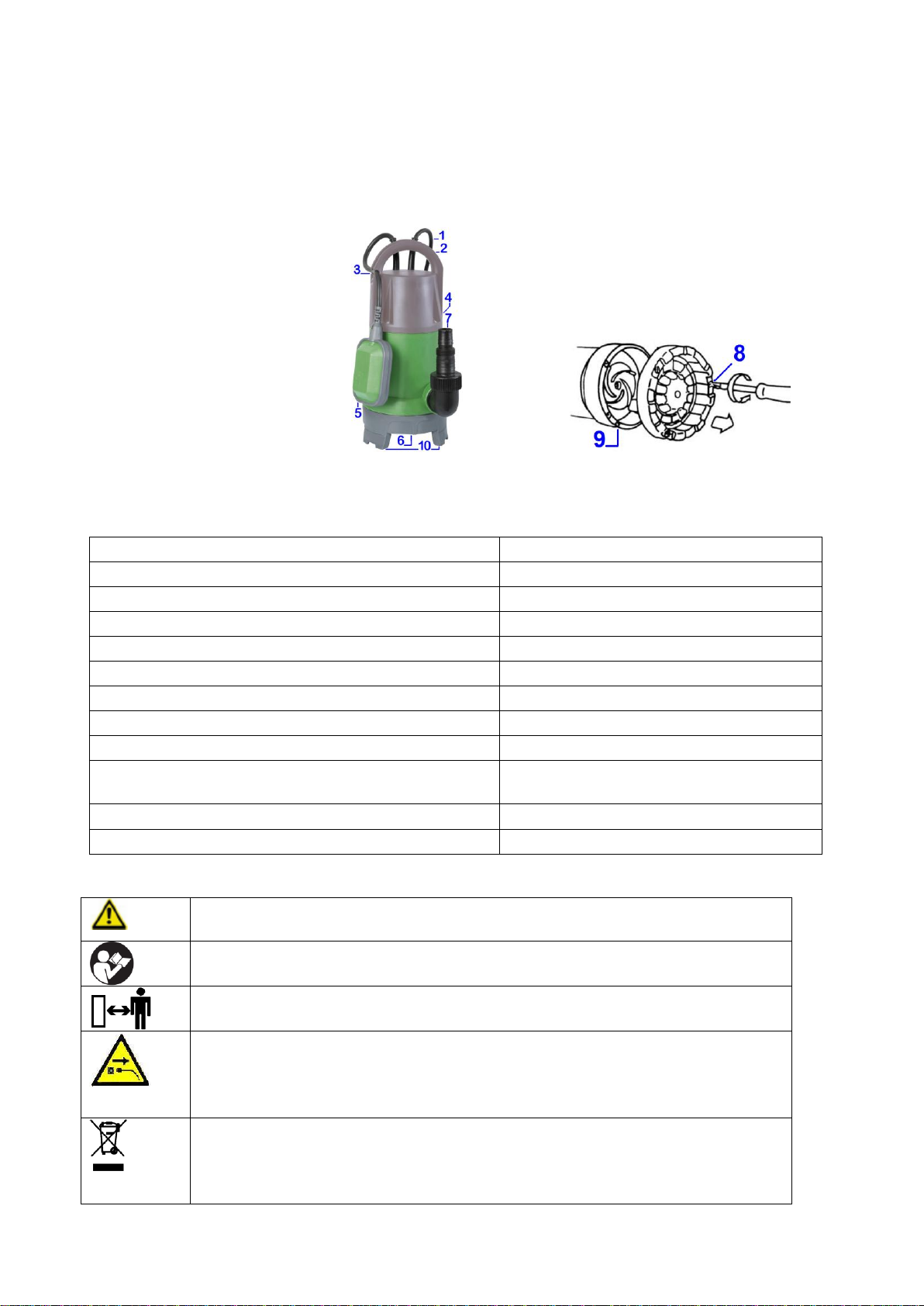

I. NOMENCLATURE
1. Câble d’alimentation
2. Poignée
3. Attache de réglage flotteur
4. Trou d’évent
5. Interrupteur Flotteur
6. Trou d’aspiration
7. Raccord universel
8. Vis
9. Turbine
10. Pieds rabattables
Fig.1
Fig.2
II. CARACTÉRISTIQUES
Référence
PRPVC750CC / 511686
Modèle / Type
QSB-JH-750B / Q750B38
Alimentation
230V ~ 50Hz
Puissance
750W
Capacité de refoulement maxi
13m3/h
Pression maxi
0,8bar
Hauteur de refoulement maxi
8m
Profondeur d’immersion maxi
7m
Hauteur mini de liquide pour l’aspiration
7cm
Diamètre maxi des particules
Eaux claires : 5mm
Eaux chargées : 30mm
Poids (kg) env.
5,2 kg
Température maxi du liquide
35C
Symboles
Signale un risque de blessures graves et/ou dommages et/ou de détérioration
du produit en cas de non respect des consignes
Lire le mode d’emploi.
Tenir les personnes (spécialement les enfants) et animaux à distance du
produit et de la zone de travail.
Débrancher le produit de sa source d’alimentation avant toute opération
d’entretien, de nettoyage ou intervention sur le produit ; ou lorsque vous
n’utilisez pas le produit.
Débrancher immédiatement le produit de sa source d’alimentation si le
produit, le câble d’alimentation ou prolongateur est endommagé ou coupé en
cours d’utilisation. Débrancher l’appareil par la prise. Ne pas tirer sur le câble.
Les produits électriques usagés ne doivent pas être jetés avec les déchets
ménagers. Déposer l’appareil en fin de vie à la déchetterie ou au centre de
recyclage le plus proche. Demander conseil aux autorités locales ou à votre
déchetterie locale

III. CONSIGNES DE SÉCURITÉ
Avant d’utiliser ce produit, veuillez lire et assimiler l’ensemble des consignes de sécurité.
Il convient de toujours suivre les consignes de sécurité afin de réduire les risques d’incendie, de choc
électrique, de blessures et de dommages.
3.1- LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CE PRODUIT
1. Garder l'aire de travail propre
Des aires de travail et des établis encombrés sont source d’accidents et de blessures.
2. Tenir compte de l'environnement de l'aire de travail
Garder l'aire de travail bien éclairée (lumière naturelle ou artificielle suffisante).
Garder l’aire de travail bien ventilée.
Ne pas utiliser le produit s'il y a risque d'incendie ou d'explosion (en présence de liquides, solides, ou
gaz inflammables).
3. Protection contre les chocs électriques
Eviter le contact du corps avec des surfaces reliées à la terre (par exemple tuyaux, radiateurs, tables
de cuisson, réfrigérateurs).
4. Garder les enfants éloignés
Ne pas laisser les spectateurs toucher le produit ou son câble d'alimentation ou la rallonge.
Il est recommandé de maintenir tous les spectateurs (spécialement les enfants) éloignés de produit et
de l'aire de travail.
L’appareil ne doit pas être laissé à la portée des enfants ou dans l’environnement des enfants. Ne
laissez jamais des enfants l’utiliser. Il convient de surveiller les enfants pour s’assurer qu’ils ne
jouent pas avec l’appareil.
5. Ranger le produit en état de repos
Lorsqu'il n’est pas utilisé, il est recommandé de ranger le produit dans des locaux secs, de le placer
hors de portée des enfants, soit en hauteur soit sous clef.
6. Ne pas forcer sur le produit
Le produit travaillera mieux et sera plus sûr à la vitesse et à l’usage pour lesquels il est prévu.
N'utilisez pas ce produit pour des travaux auxquels il n'a pas été destiné. Il exécutera mieux son
travail et d'une manière plus sûre, s'il est uniquement utilisé pour l'usage auquel il a été destiné.
7. Utiliser le produit approprié
Ne pas forcer des produits ou accessoires légers à effectuer des travaux normalement réalisés avec
des produits plus lourds.
8. S'habiller correctement
Lors de l’installation, ne pas porter des vêtements amples ou des bijoux, ils peuvent être happés par
des parties en mouvement.
Porter une coiffe de protection pour maintenir les cheveux longs.
9. Utiliser des équipements de protection
Lors de l’installation, Porter des équipements de protection appropriés aux conditions et à
l’environnement de travail.
Le cas échéant, porter casque, lunettes de sécurité, protection auditive, masque anti-poussières, gants
et chaussures de protection pour réduire le risque de blessures lors de l’utilisation ou le maniement du
produit.
10. Ne pas endommager le câble d'alimentation
Ne jamais porter le produit par le câble, ni tirer sur le câble pour l'enlever de la prise de courant.
Maintenir le câble éloigné des sources de chaleur, des parties grasses et des arêtes tranchantes.
Vérifier périodiquement le câble d'alimentation et, s'il est endommagé, le faire remplacer par un
réparateur agréé.
Vérifier périodiquement les rallonges du câble d'alimentation et les remplacer si elles sont
endommagées.

11. Ne pas présumer de ses forces
Toujours garder une position stable et un bon équilibre.
12. Entretenir le produit avec soin
Maintenir le produit propre pour une meilleure et plus sûre performance.
13. Déconnecter le produit
Quand il n’est pas utilisé, avant un entretien et pour changer les accessoires.
14. Eviter les démarrages intempestifs
S'assurer que l'interrupteur est en position arrêt avant de brancher à la source d’alimentation.
15. Utilisation de rallonge
Lorsque le produit est utilisé avec une rallonge, n'utiliser que des rallonges conçues et prévues pour
supporter le courant alimentant le produit.
16. Rester vigilant
Surveiller ce que vous faites. Faire preuve de bon sens.
Ne pas faire fonctionner le produit quand on est fatigué, sous l’influence de l’alcool, de médicaments
ou de drogues.
17. Vérifier les pièces endommagées
Avant d’utiliser ou de réutiliser le produit, il est recommandé de le vérifier soigneusement pour
déterminer s'il peut fonctionner correctement et remplir sa fonction.
18. Les interrupteurs défectueux doivent être remplacés par un service agréé.
Ne pas utiliser le produit si l'interrupteur ne commande plus ni l'arrêt ni la marche.
19. Avertissements
L'utilisation de tout accessoire, autre que ceux recommandés dans les instructions, peut présenter un
risque de blessures des personnes et animaux et de dommages aux biens.
L’utilisateur et/ou l’opérateur du produit sont seuls responsables des dommages et blessures causés
aux biens et aux personnes.
20. Faire réparer le produit par du personnel qualifié
Sauf indications contraires dans les instructions, il est recommandé de faire réparer correctement ou
remplacer, par un service agréé, toute pièce endommagée.
Le présent produit électrique est conforme aux règles de sécurité appropriées.
Il convient que les réparations soient effectuées uniquement par du personnel qualifié, en utilisant des
pièces détachées d'origine; autrement, il peut en résulter un danger pour l'utilisateur.
21. Remarques
Les consignes de sécurité et les instructions indiquées dans la présente notice ne sont pas en mesure
d'illustrer d'une manière exhaustive toutes les conditions et les situations qui peuvent se produire.
L’utilisateur et/ou l’opérateur doivent utiliser le produit avec bon sens et prudence notamment en ce
qui concerne ce qui n’est pas indiqué dans ce manuel.
3.2- Consignes importantes sur l'utilisation de la pompe électrique
1. Familiarisez-vous avec les commandes de contrôles et l’utilisation du produit.
2. L’utilisation de ce produit est interdite aux enfants et adolescents.
3. Seuls des adultes ayant reçu des instructions adéquates doivent utiliser ce produit.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience
ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
4. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après
vente ou des personnes de qualification similaire afin d'éviter un danger.
Si le câble ou cordon prolongateur est détérioré ou endommagé en cours d’utilisation, retirer
immédiatement la fiche de la prise de courant. Ne pas toucher le câble ou le cordon avant que la fiche
ne soit retirée de la prise de courant.
5. Assurez-vous que le branchement électrique soit réalisé dans un local sec, à l’abri de l’eau
6. Avant le branchement, assurez-vous que la tension d’alimentation (secteur) corresponde à celle
figurant sur le produit (voir caractéristiques).

3.3- Recommandations et instructions de sécurité
1. La tension d'alimentation doit correspondre à celle indiquée sur l'étiquette des caractéristiques
(230V ~ 50Hz). N'utiliser aucun autre type d'alimentation.
2. La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel
(DDR) de courant différentiel de fonctionnement assigné n'excédant pas 30 mA.
Consulter un électricien qualifié.
3. Le câble d'alimentation doit être contrôlé périodiquement et avant chaque emploi pour vérifier
qu'il ne présente pas des signes de vieillissement ou de dommages.
Si la pompe n'est pas en bon état, ne pas l'utiliser, la faire réparer par un centre agréé.
4. Si une rallonge est utilisée, s'assurer qu'elle est homologuée. La garder éloignée des bords
tranchants, des sources de chaleur et des combustibles.
5. La prise mobile de la rallonge doit être du type 2 pôles + terre de 10-16A/250V, conformément
aux normes CEE. La section des conducteurs du câble doit être égale ou supérieure à 1 mm2. Le
câble ne doit pas être plus léger que les câbles de type H05 RN-F.
6. Pour débrancher le câble d'alimentation du socle de prise de courant, le saisir toujours par la fiche.
7. Si la pompe est utilisée pour vider un bassin, celle-ci ne doit pas être utilisée lorsque des personnes
sont dans le bassin.
8. Lorsque la pompe est immergée, la manutention ne doit pas s'effectuer à l'aide du câble
d'alimentation, mais à l'aide d'un dispositif (ex. corde) raccordé à la poignée de transport.
9. Ne pas transporter ou suspendre la pompe par le câble d’alimentation ou le câble du flotteur.
Utiliser la poignée de transport prévue à cet effet.
IV. MISE EN ROUTE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché
de sa source d’alimentation.
4.1- Déballage
- Retirez le produit de son emballage.
- Vérifiez que le produit ne présente de dégâts.
4.2- Branchement du tuyau d'évacuation
1. Visser le raccord universel (7) fourni sur le coude de sortie de la pompe (Fig.1).
2. Emmancher le tuyau de refoulement sur la partie du raccord correspondant au diamètre intérieur
du tuyau (Fig.3).
3. Ajouter un collier de fixation (non fourni) afin de parfaire l'étanchéité.
Note : Pour des tuyaux de gros diamètre et afin d'obtenir le meilleur débit de refoulement, il sera
nécessaire de couper l'extrémité du raccord universel (Fig.4) afin de ne conserver que la partie
adaptée au tuyau utilisé
Fig. 3
Fig. 4

4.3- Réglage du flotteur
1. Le flotteur (5) permet la mise en route automatique de la pompe.
Lorsque l'eau monte et atteint environ 53cm, la pompe démarre.
Elle s'arrêtera automatiquement dès que le niveau d'eau aura baissé jusqu'à environ 10cm.
2. En raccourcissant la longueur du câble entre la pompe et le flotteur, il est possible de
modifier les hauteurs d'eau correspondantes au démarrage et à l'arrêt de la pompe.
3. Pour cela, utiliser l'attache rapide (3) prévue à cet effet et située en haut de la pompe.
4. Ajuster le câble à la longueur désirée.
4.4- Mise en route
Note : Vérifier que rien n’obstrue le tuyau de refoulement.
Respecter les hauteurs de refoulement et hauteur min de liquide
1. La pompe doit être positionnée verticalement : s'assurer qu'elle est stable pendant le
fonctionnement.
2. S'assurer que le flotteur peut se mouvoir librement.
3. Les trous d'aspirations ne devront jamais être obstrués. Il est donc préférable que la pompe ne soit
pas posée directement sur le sol, le fond du puits, du bassin ou de la cuve.
Utiliser par exemple, une brique pour supporter la pompe.
Attention, pour assécher des locaux (utilisation en vide cave par exemple) il sera nécessaire de
placer la pompe en dessous du niveau du sol.
4.5- Mode eaux claires - eaux chargées
4.5.1- Eaux claires (Fig.5a)
Rabattre les pieds (10) pour utiliser la pompe en mode eaux claires permettant une aspiration jusqu'à
5mm du sol et avec des particules en suspension de taille inférieure à 5mm.
4.5.2- Eaux chargées (Fig.5b)
Déployer les pieds (10) pour utiliser la pompe en mode eaux chargées permettant une aspiration
jusqu'à 30mm du sol et avec des particules en suspension de taille inférieure à 30mm.
Fig.5a Fig.5b

V. UTILISATION
5.1- Usage destiné :
1. La pompe à eau immergée, dite « vide cave/fût », est une pompe submersible destinée à un usage
domestique.
Elle doit être employée seulement pour assécher des locaux inondés ou pomper l'eau d'un puits ou
d'une cave.
2. Cette pompe est conçue pour aspirer des eaux claires et eaux chargées avec des particules en
suspension de taille inférieure à 5mm et 30mm respectivement.
3. La pompe est complètement immergeable : la profondeur d'immersion ne doit pas dépasser 7m (se
référer au tableau des caractéristiques techniques).
4. Les pompes vides cave/fût ne doivent pas être utilisées pour aspirer des liquides ou matières
corrosives, combustibles ou explosives, graisses et huiles, eaux usées des toilettes.
5. La température des liquides aspirés ne doit pas dépasser 35°C.
6. Tout autre emploi, différent de celui indiqué dans ces instructions peut provoquer des dommages à
la pompe et présenter un sérieux danger pour l'utilisateur.
5.2- Utilisation :
5.2.1- En fonctionnement automatique
Brancher la pompe au secteur.
La pompe démarrera et stoppera dès que le flotteur aura atteint les hauteurs préréglées (voir
paragraphe « Réglage flotteur »).
5.2.2- En fonctionnement manuel
Brancher la pompe au secteur.
Soulever le flotteur pour faire démarrer la pompe, le reposer pour arrêter la pompe.
Dans ce cas, la hauteur d'eau minimum ‘pompable’peut être réduite.
5.2.3- Attention !
Ne jamais faire fonctionner la pompe à vide (sans eau).
La pompe n’est pas prévue pour une utilisation en continue! Temps d’utilisation recommandé: 10mn.
La pompe submersible doit obligatoirement être immergée avant la mise en route.
Installer la pompe dans l'eau, puis laisser lui le temps d'évacuer l'air par la purge (bulles d'air) et
seulement après, vous pouvez la brancher.
En fonctionnement automatique, le temps de remplissage avant la mise en route par le flotteur suffit à
évacuer l'air.
5.3- Conseils d'utilisation
1. Si le refoulement s'arrête alors que la pompe continue de fonctionner, couper
immédiatement l'alimentation.
Débrancher la fiche de prise de courant et vérifier la cause du problème.
Ne jamais chercher à dégager la turbine tant que la pompe est raccordée à l'alimentation.
2. La pompe est équipée d'un moteur protégé par sécurité thermique à ré-enclenchement
automatique. En cas de surchauffe, le moteur s'arrête automatiquement. Dès que sa
température est redevenue normale, le moteur redémarre.
Ne pas approcher les doigts de la turbine pendant cette phase. Si une intervention est
nécessaire, débrancher la fiche de prise de courant au préalable.
3. La pompe est également équipée d'un dispositif de purge automatique permettant
d'évacuer l'air qui pourrait être retenu dans le circuit d'aspiration.
Lorsque le niveau d'eau descend au-dessous du trou d'évent situé au milieu du corps de la
pompe, de l'eau est évacuée par ce trou de façon à purger automatiquement le circuit :
ceci n'est pas un défaut et correspond à un fonctionnement normal de la pompe.
4. Après une utilisation de la pompe avec des eaux chargées, eaux contenant du sable ou
autres matériaux abrasifs, rincer la pompe à l’eau claire.

VI. ENTRETIEN ET ENTREPOSAGE
Avant toute intervention sur le produit, veillez à ce que le produit soit débranché
de sa source d’alimentation.
6.1- Entretien
- En hiver la pompe doit être soigneusement vidangée ou mise dans des conditions «hors
gel».
- Procéder régulièrement au rinçage à l'eau claire de la pompe, y compris le circuit
d'aspiration.
- Eviter le pompage de liquide contenant des matériaux abrasifs tel que du sable.
- Avant chaque remise en route, s'assurer du bon état de chaque partie de la pompe.
- Nettoyer les parties en matière plastique à l’aide d’un chiffon doux et propre.
- Ne pas utiliser de produit d'entretien agressif (solvants, détergents) ni d’éponge abrasive ni
d’objets tranchants ou pointus.
6.2- Dépannage
Ne jamais chercher à démonter la pompe.
Si nécessaire, la faire contrôler et dépanner par un centre agréé (consulter le revendeur).
6.3- Entreposage
Nettoyer la pompe.
Il est recommandé de ranger le produit dans un local sec et aéré, de le placer hors de portée des
enfants, soit en hauteur soit sous clef.
6.4- Mise au rebut
Effectuer la mise au rebut du produit, des accessoires et de l'emballage conformément aux
réglementations locales relatives à la collecte des déchets et à la protection de l'environnement
En fin de vie, ne pas jeter le produit avec les ordures ménagères ou dans l’environnement.
Apporter le produit à une déchetterie ou à un centre de collecte des déchets des équipements
électriques et électroniques, ou renseignez-vous auprès de votre commune.

EN - Original instructions
I. Parts List
II. Characteristics
III. Safety instructions
IV. Getting Started
V. Operation
VI. Maintenance and Storage
I. PARTS LIST
1. Power cable
2. Carrying handle
3. Float switch lock
4. Vent valve
5. Float switch
6. Suction base
7. Universal fitting
8. Screws
9. Turbine
10. Foldable feet
Fig.1
Fig.2
II. CHARACTÉRISTICS
Reference
PRPVC750CC / 511686
Model / Type
QSB-JH-750B / Q750B38
Voltage & frequency
230V ~ 50Hz
Power
750W
Max Delivery capacity
13m3/h
Max. pressure
0,8bar
Max. delivery height
8m
Max. submersion depth
7m
Min. water level for operation
7cm
Particle size (max)
Clear water: 5mm
Dirty water: 30mm
Weight (kg) approx.
5,2 kg
Liquid temperature (max.)
35C
Symbols
Caution! Risk of injury and/or damage and/or deterioration of product in case
of non compliance to safety requirements
Read the instructions manual.
Keep persons (esp. children) and animals away from product and working
area
Disconnect product from its power source before maintenance, cleaning or
any intervention on product; or when you do not use product.
Disconnect product from its main power source, if product, power cable, or
extension cord is damaged or cut during operation.
Unplug product by pulling the plug. Do not pull the cable.
Do not dispose of this product with household rubbish.
Dispose of this product in the nearest recycle centre.
Please contact your local authority or local recycle centre for further
information for its safe disposal.

III. SAFETY INSTRUCTIONS
Before using this product, read and understand all safety instructions.
Always follow the safety instructions to minimize risk of damage to property, and to minimize any
risk of damages and injuries to persons and animals.
3.1- READ ALL THE INFORMATION BEFORE OPERATING THE PRODUCT.
1. Keep work area clean
Cluttered areas and benches invite accidents and injuries.
2. Consider work area environment
Keep work area well lit (natural light or sufficient artificial lighting).
Keep work area well ventilated.
Do not use product where there is risk to cause fire or explosion (in the presence of flammable liquids,
solids or gas).
3. Guard against electric shock
Avoid body contact with earthed or grounded surfaces (e.g. pipes, radiators, ranges, refrigerators).
4. Keep children away
Do not let bystanders touch the product or its power cable or extension cord.
All bystanders (esp. children) should be kept away from product and work area.
Keep the product away from children or from their environment. Never allow children to operate the
appliance. Children should be supervised to ensure that they do not play with the appliance.
5. Store idle products
When not in use, product should be stored in a dry, high or locked up place, out of reach of children.
6. Do not force the product
It will do the job better and safer at the rate speed for which it is intended.
Do not use the product for purposes other than those for which it is intended. The product will do a
better and safer job if it is used only for the purposes it was designed for.
7. Use the right product
Do not force small products or attachments to do the job of a heavy duty product.
8. Dress properly
When installing, do not wear loose clothing or jewellery; they can be caught in moving parts.
Wear protecting hair covering to contain long hair.
9. Use protective equipment
When installing, wear protective equipment appropriate to working conditions and work
environment
Wear protective helmet, safety goggles, ear mufflers, face or dust mask, rubber gloves and non-skid
footwear to reduce the risk of personal injury during products use or manipulation.
10. Do not abuse the power cable
Never carry the product by the cable or yank it to disconnect it from the socket.
Keep the cable away from heat, oil and sharp edges.
Inspect product cable periodically and if damaged have it repaired by an authorized service facility.
Inspect extension cords periodically and replace, if damaged.
11. Do not overreach
Keep proper footing and balance at all times.
12. Maintain product with care
Keep product clean for better and safer performance.
13. Disconnect product
When not in use, before servicing and when changing accessories.
14. Avoid unintentional starting
Ensure switch is off when plugging in.
15. Use of extension leads

When product is used with extension cord, ensure that extension cord withstands product ratings.
If used outdoors, use only extension cords intended for outdoor use.
16. Stay alert
Watch what you are doing. Use common sense.
Do not operate product when you are tired, under the influence of alcohol, prescription medicines or
drugs.
17. Check damaged parts
Before further use or reuse of the product, it should be carefully checked to determine that it will
operate properly and perform its intended function.
18. Defective switches or other part that is damaged should be properly repaired or
replaced by an authorized service centre. Do not use the product if the switch does not turn it on and
off.
19. Warning
The use of any accessory or attachment, other than those recommended in this instruction manual,
may present a risk of injury to persons or animals and may cause damages.
The user and/or operator are responsible for any damages or injury caused to properties and/or
persons.
20. Have your product repaired by a qualified person
Unless otherwise indicated in this instruction manual, repairs or replacement of any damaged part in
an authorized service centre is recommended.
This electric product is in accordance with the relevant safety requirements. Repairs should only be
carried out by qualified persons using original spare parts, otherwise this may result in considerable
danger to the user.
21. Remarks:
The safety precautions and instructions given in this manual are unable to cover in detail all the
conditions and situations that may arise.
The operator and/or user must use common sense and caution when operating the product especially
for any matters that are not referred in the above
3.2- Special warnings when using the pump
1. Become familiar with the controls and the proper use of the equipment.
2. The use of this product by children is forbidden.
3. Only well-instructed adults should operate the product. This product is not intended for use by
persons (including children) with reduced physical, sensory or mental capabilities, or lack of
experience and knowledge, unless they have been given supervision or instruction concerning use of
the product by a person responsible for their safety.
4. If the power cable is damaged, it must be replaced by the manufacturer, its after sales service or a
person with similar qualification in order to avoid any danger.
If the power cable or extension cord is damaged or cut during operation, immediately disconnect plug
from its main power source. Do not touch the cable or extension cord before unplugging from main
power.
5. Take care that electrical connection is made within dry area and protected from flooding.
6. Before connection, check that your power source voltage matches the data indicted on the product
(see characteristics).
3.3- Safety prescriptions
1. The supply voltage should correspond to that given on the description label (230 V-50Hz).
Do not use any other type of power supply.
2. The pump should be supplied by a circuit containing a residual current circuit breaker (RCCD)
with a sensitivity not exceeding 30 mA.
Consult a qualified electrician.
3. The supply cable should be checked periodically and before each use to see if there are any signs of
ageing or damage.

If the pump is not in good condition, do not use it. Have it repaired by an authorized centre.
4. If an extension is used, ensure that it is officially approved. Keep it well away from sharp edges,
heat sources and combustibles.
5. The plug-in connector for the extension should be of the 2 pole + earth type of 10-16A/250V, in
accordance with CEE standards. The wire section in the cable should be equal to or greater than 1mm2.
The cable should not be lighter than cables of H05 RN-F type.
6. When disconnecting the power cable from the socket, always grip the plug itself and not the cable.
7. If the pump is used for emptying a pond, it should not be used when there are people in the pond.
8. When the pump is immersed, handling should not be carried out using the power cable, but using a
device (for ex. a rope) connected to the carrying handle.
9. Do not use power cable or float switch cable for carrying or hanging up the pump.
IV. GETTING STARTED
Before any intervention on product, ensure that product is disconnected form its
power source.
4.1- Unpacking
Remove product from its packaging.
Check that product and accessories are not damage
4.2- Connecting the evacuation hose
1. Screw the universal fitting (connector) (7) provided onto the pump outlet elbow (Fig.1).
2. Wedge the discharge hose on to the connection section corresponding to the internal diameter of
the hose (Fig.3).
3. Add a fixing collar (hose clamp not supplied) to complete the seal.
N.B.: For large diameter hoses and to obtain the optimum discharge output, it will be necessary to cut
the end of the universal fitting (7) so as to only keep the section suitable for the hose used.
Fig. 3
Fig. 4
4.3- Adjusting the floating switch
1. The float switch (5) enables the automatic start of the pump.
When the water rises to reach approximately 53cm, the pump starts up.
When water level has lowered to approximately 10cm, the pump will stop automatically.
2. By shortening the length of the cable between the pump and the float, it is possible to modify the
water heights that trigger starting and stopping of the pump.
3. To adjust the cut-in/cut-out height, fix the float switch cable to the float switch lock (3) provided
for this purpose, located at the top of the pump.
4. Adjust the cable to the required length
4.4- Start-up
Note: Before use, clear the outlet line
Observe and respect minimum water level and max delivery height
1. The pump must be in a vertical position: ensure that it is stable during operation.

2. Ensure that the float switch can move freely.
3. The suction holes must neverbe obstructed. It is therefore preferable that the pump should never be
placed directly on the ground or on the bottom of the well, pond or vessel.
For example, use a brick to support the pump.
Warning: to dry out premises (cellar draining for example) it will be necessary to place the pump
below floor level.
4.5- Clear water –dirty water mode
4.5.1- Clear water mode (Fig.5a)
Fold the feet (10) to use the pump in clear water mode allowing suction up to 5mm from the ground
and with particles in suspension that are less than 5mm in diameter.
4.5.2 –Dirty water mode (Fig.5b)
Unfold the feet (10) to use the pump in dirty water mode allowing suction up to 30mm from the
ground and with particles in suspension that are less than 30mm in diameter.
Fig.5a Fig.5b
V. OPERATION
5.1- Intended use
1. Cellar drainers are submersible pumps intended for domestic use.
They should be used only for drying out flooded premises or for pumping water out of wells or
cellars.
2. This pump is designed to suck up clear and dirty water with particles in suspension that are less
than 5mm and 30mm in diameter respectively.
3. The pump is fully submersible: the immersion depth must not exceed 7m (refer to the technical
characteristics table).
4. The pump should not be used for sucking up liquids or materials that are corrosive, combustible
or explosive; fats, oils, waste water from toilet…
5. The temperature of liquids sucked up should not exceed 35°C.
6. Any other use, other than that described in the instructions, is likely to damage the pump and to
put the user in serious danger.
5.2- Operation
5.2.1- In automatic functioning mode,
Connect pump to mains power.
The pump will start and stop as soon as the float switch reaches the pre-set heights (see 4.3)
5.2.2- In manual functioning mode,
Connect pump to mains power
Raise the float switch to start the pump, lower it again to slop the pump.
In this case, the minimum pumping water height may be reduced.
5.2.3- Warning !
Never operate the pump empty (without water).

The pump is not designed for continuous operation! (e.g. continuous water circulating operation).
Avoid running pump for more than 10 minutes.
The submersible pump must be immersed before switching on.
Place pump into water, then let it purge the air (air bubbles) then only you can connect it.
In automatic functioning, the filling-up time before float switch operates is enough to purge the air.
5.3- Advise for users
1. if discharge stops although the pump continues to function, switch it off immediately.
Unplug the pump from the mains and check to see what is causing the problem.
Never attempt to remove the turbine when the pump is still connected to the power supply.
2. The pump is fitted with a motor protected by a thermal safety with auto reset. In the
event of overheating, the motor stops automatically. As soon as the temperature returns to
normal, the motor restarts.
Never place hands anywhere near the turbine during this phase. If remedial action is necessary,
always unplug the pump from the power supply first.
3. The pump is also fitted with an automatic bleed device to evacuate any air that might have got into
the suction circuit.
When the water level drops below the vent located in the middle of the pump body, water is
evacuated by this hole so as to automatically bleed the circuit: this is not a fault, but corresponds to a
normal function of the pump.
4. After having pumped dirty water, water containing sand or other abrasive material, the pump
should be rinsed with clear water.
VI. MAINTENANCE AND STORAGE
Before any intervention on product, ensure that product is disconnected form its
power source.
6.1- Maintenance
- In winter the pump must be thoroughly drained or kept in "frost free" conditions.
- Regularly rinse out the pump with clean water, including the suction circuit.
- Avoid pumping liquid containing abrasive materials such as sand.
- Before each re-use, ensure that all parts of the pump are in good working order.
- Clean plastic parts with a soft clean cloth.
- Do not use aggressive cleansers (solvents or abrasive cleansers), or an abrasive sponge.
6.2- Breakdown
Never attempt to dismantle the pump.
If necessary, have it checked and repaired by an authorized centre (consult your dealer).
6.3- Storage
Clean the pump.
Pump must be stored in a dry, ventilated location. Always lock up product and keep out of reach of
children.
6.4- Disposal
Carry out the disposal of the product, accessories and packaging in accordance with local regulations
on waste collection and protection of the environment.
When discarding the pump, do not dispose of with household rubbish or into the environment.
Discard product in a waste collection center for electrical and electronic equipment or seek advice
from your local authority.

IT –Traduzione dell’istruzioni originale
I. Elenco componenti
II. Caratteristiche
III. Istruzioni di sicurezza
IV. Per iniziare
V. Funzionamento
VI. Pulizia e Conservazione
I. ELENCO COMPONENTI
1. Cavo elettrico
2. Maniglia
3. Attacco rapido del gallegiante
4. Dispositivo d’evacuazione
5. Gallegiante
6. Fori di aspirazione
7. Raccordo universale
8. Vite
9. Turbina
10. Piedini pieghevoli
Fig.1
Fig.2
II. CARATTERISTICHE
Articolo
PRPVC750CC / 511686
Modello
QSB-JH-750B / Q750B38
Tensione di Alimentazione
230V ~ 50Hz
Potenza
750W
Capacita di scarico
13m3/h
Pressione max.
0,8bar
Altezza max. di scarico
8m
Profondita di immersione max.
7m
Altezza mini di liquidi per aspirazione
7cm
Diametro max, di particelle
Acque pulite: 5mm
Acque di scarico: 30mm
Peso
5,2 kg
Temperatura max. del liquido
35C
Simboli
Attenzione! Rischio di lesioni e/o danni e/o deterioramento dell'attrezzo in caso
di non conformità ai requisiti di sicurezza.
Leggere il manuale d'istruzioni.
Tenere persone (esp bambini) e animali lontani dal prodotto e dall'area di
lavoro
Staccare il prodotto della sua alimentazione prima di qualsiasi operazione di
cura, di pulizia o intervento sul prodotto; o quando non utilizzate il prodotto
Scollegare il cavo elettrico se il cavo o il prodotto si danneggia durante l'uso.
Scollegare il prodotto estraendo la spina dalla presa. Non tirare il cavo.
Non smaltire questo attrezzo come normale rifiuto urbano. Gli attrezzi
contrassegnati da questo simbolo devono essere adeguatamente smaltiti in
modo da assicurarne il riciclaggio. Contattare l'ente locale preposto o l'azienda
incaricata per ulteriori informazioni sul metodo sicuro di smaltimento.

III. ISTRUZIONI DI SICUREZZA
Prima di utilizzare questo prodotto, leggere tutte le istruzioni di sicurezza e assicurarsi di
averle comprese.
Attenersi sempre alle istruzioni di sicurezza per evitare qualsiasi rischio di danni, lesioni,
scariche elettriche e incendio; di ferite e di danni.
3.1- LEGGERE TUTTE LE INFORMAZIONI PRIMA DI UTILIZZARE IL PRODOTTO.
1. Mantenere in ordine l'area di lavoro.
Il disordine nell’area di lavoro aumenta il rischio di incidenti.
2. Tenere conto dei fattori circostanti di influenza
Accertarsi che l’illuminazione sia buona (luce del sole o illuminazione artificiale).
Non utilizzare gli prodotto in atmosfere esplosive (in prossimità di liquidi combustibili o gas.)
3. Proteggersi dal rischio di folgorazione.
Evitare il contatto del corpo con parti messe a terra (es. tubi, radiatori, fornelli o frigoriferi).
4. Tenere gli prodotto lontano dai bambini
Non lasciare che altre persone tocchino l’utensile o il cavo
Tenere tutti persone (esp bambini) lontani del prodotto i dall’area di lavoro.
Tenere il prodotto fuori dalla portata dei bambini e in ogni caso lontano da ambienti frequentati da
essi. Non lasciare che i bambini utilizzino l'attrezzo. I bambini devono essere controllati per garantire
che non giochino con l'apparecchio.
5. Riporre gli utensili in un luogo sicuro.
Gli utensili non utilizzati devono essere conservati in una stanza asciutta e chiusa a chiave, non
accessibile ai bambini.
6. Non sovraccaricare l’utensile.
Il lavoro sarà migliore e più sicuro, se si rispetta la gamma di applicazione specificata.
7. Utilizzare l’utensile corretto.
Non usare utensili o accessori troppo deboli per lavori pesanti.
8. Indossare abbigliamento da lavoro adeguato.
Durante l’impianto, non indossare abiti ampi o gioielli (possono impigliarsi nelle parti in
movimento).
Se si hanno i capelli lunghi, indossare un casco.
9. Usare indumenti di sicurezza.
Durante l’impianto, indossare indumenti adeguati dei fattori circostanti dall’area di lavorro.
Usare casco, occhiali di sicurezza, protezione uditiva, maschera antipolvere, guanti e scarpe di
protezione per ridurre il rischio di ferite in occasione dell'utilizzo o l'uso del prodotto.
10. Non dannegiare il cavo.
Non trasportare l’utensile per il cavo e non utilizzarlo per estrarre la spina dalla presa.
Proteggere il cavo da calore, olio e bordi affilati.
Verificare periodicamente il cavo d'alimentazione e, se è danneggiato, farlo sostituire da un
riparatore autorizzato.
Verificare periodicamente le prolunghe del cavo d'alimentazione e sostituirle se sono danneggiate.
Se la spina o il cavo di alimentazione risultano danneggiati devono essere sostituiti con un gruppo
completo identico a quello originale.
11. Non distendersi troppo oltre l’area in cui si sta.
Evitare posture anomale. Accertarsi di avere una posizione eretta sicura e mantenersi sempre bene in
equilibrio.
12. Avere cura degli prodotto
Tenere gli prodotto pronti per l’uso e puliti, per lavorare bene e in sicurezza.
13. Togliere sempre la spina.
Togliere sempre la spina quando l’apparecchio non è in uso, prima della manutenzione e durante il
cambio degli utensili.

14. Evitare il funzionamento/l’avvio accidentale del dispositivo.
Accertarsi che l’interruttore sia spento quando il dispositivo è collegato alla rete principale.
15. Uso delle prolunghe
Quando l'attrezzo è utilizzato con un'estensione, utilizzare soltanto estensioni concepite e previste per
sopportare la corrente che alimenta l'attrezzo
16. Fare sempre attenzione.
Guardare quello che si fa. Procedere con giudizio.
Non utilizzare l’utensile se non si è concentrati, si è stanchi o sotto l'influenza di alcol, medicinali o
droghe.
17. Controllare che il dispositivo non sia danneggiato.
Prima di continuare ad utilizzare l’utensile, controllare attentamente che non ci siano danni e che i
dispositivi di protezione funzionino correttamente.
18. Anche l’interruttore, se danneggiato, deve essere sostituito da un’officina di assistenza.
Non utilizzare mai utensili i cui interruttori non possono essere accesi o spenti.
19. Avvertenza
L’uso di accessori diversi da quelli consigliati nelle istruzioni sul funzionamento può comportare il
rischio di lesioni alla persona ed animali e di danni ai beni
L'utente e/o l'operatore dell'attrezzo sono soli responsabili dei danni e ferite causati ai beni ed alle
persone.
20. Le riparazioni devono essere eseguite solo da un elettricista qualificato.
Parti danneggiati devono essere riparati o sostituiti da un’officina di assistenza, se non diversamente
indicato nelle istruzioni sul funzionamento.
Questo prodotto è conforme alle relative norme di sicurezza.
Le riparazioni possono essere eseguite solo da un elettricista specializzato. Altrimenti l’operatore
può subire incidenti.
Per la propria sicurezza è necessario utilizzare solo accessori e dispositivi aggiuntivi specificati nelle
istruzioni sul funzionamento o consigliati dal produttore dell’utensile.
21. Osservazioni
Le consegne di sicurezza e le istruzioni indicate nella presente istruzioni non sono in grado di
illustrare in modo esauriente tutte le condizioni e le situazioni che possono prodursi. L'utente e/o
l'operatore devono utilizzare l'attrezzo con buono senso e prudenza in particolare in ciò che riguarda
ciò che non è indicato in questo manuale.
3.2- Istruzioni di sicurezza per la pompa
1. Imparare a conoscere i controlli e l'uso appropriato dell'apparecchio.
2. L'utilizzo di questo prodotto è vietato ai bambini ed adolescenti.
3. L'apparecchio può essere utilizzato esclusivamente da persone adulte ben addestrate. Questo
prodotto non è adatto all'uso di persone (inclusi bambini) con capacità fisiche, sensoriali o mentali
ridotte, nonché prive di esperienza e competenze, a meno che queste non siano supervisionate o
istruite sull'uso dell'attrezzo da una persona responsabile della loro sicurezza.
4. Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal fabbricante, il suo servizio o
persone di qualificazione simile per evitare un pericolo.
Se il cavo o prolunghe è deteriorato o danneggiato in corso d'utilizzo, ritirare immediatamente la
scheda della presa di corrente. Non toccare il cavo o il cordone prima che la scheda sia ritirata dalla
presa di corrente.
5. Garantite che il collegamento elettrico sia realizzato in un locale secco, al riparo dall'acqua
6. Prima del collegamento, garantite che la tensione d'alimentazione corrisponda a quella che stata
sul prodotto (vedere caratteristiche).
3.3- Avvertenze ed istruziont di sicurezza
1. La tensione di alimentazione deve corrispondere a quella indicata stilla targhetia delle
carattcrisliche (230V - 50Hz). Non usate nessun altro tipo di alimentazione.

2. La pompa deve essere alimentata da un circuito dotato di un dispositive (DDR) di corrente
differenziale di funzionamenlo assegnato non superiore a 30mA. Rivolgetevi ad un elettricista
qualificato.
3. Controllate periodicamente il cavo di alimentazione primo di ogni uso e verificare se presenta
segni di invecchiamento o danni. Se la pompa non e in buone condizioni, non mettetela in funzione et
fatela sistemare da un centro autorizzato.
4. Se usate una prolunga, verificate che sia omologata. Tenetela allontanata da spigoli taglienti, fonti
di calore e combusitbili.
5. La presa mobile della prolunga deve essere di tipo 2 poli + terra da 10-16A/250V, in conformitya
con le norme CEE.
La sezione dei conduttori del cavo deve essere uguale o superiore a 1mm2.
Il cavo non deve essere piu leggero di cavi di tipo HO5 RN-F.
6. Tenete sempre il cavo di alimentazione con la spina per scollegarlo dalla rete elettrica.
7. Se la pompa e desiinata a vuotare un bacino, non deve essere ulilizzata se persone si trovano nel
bacino.
8. Quando la pompa e immersa, la manutenzione non deve essere effettuata con il cavo
d’alimentazione ma con un disposilivo (ad es. una corda) collegato alla maniglia di trasporto.
9. Non trasportare o sospendere la pompa con il cavo d'alimentazione o il cavo del galleggiante.
Utilizzare l'impugnatura di trasporto prevista a questo scopo.
IV. PER INIZIARE
4.1- Disimballagio
Rimuovere il prodotto dal suo imballaggio.
Controllare che l'attrezzo e gli accessori non siano danneggiati.
4.2- Collegamento del tubo di scarico
1. Avvitare il raccordo universale (7) fornito sul gomito di uscita della pompa (Fig.1).
2. Inserite il tubo di scarico sulla parte del raccordo corrispondente al diametro interno del tubo
(Fig.3).
3. Aggiungete un collare di fissaggio (non fornito) per ottenere la massima tenuta stagna.
Nota Bene: Per tubi di diametro importante e per ottenere la massima portata di scarico.
sara necessario tagliare (Fig.4) l'estremita del raccordo universale in modo di conservare solo la parte
tilizzata.
Fig. 3
Fig. 4
4.3- Regolazione del galleggiante
1. II galleggiante consente la messa in funzione automatica della pompa.
Quando il livello dell'acqua sale e raggiunge circa i 53 cm, la pompa si avvia.
Si ferma automatkamente quando il livello si e abbassato fino a circa 10cm.
Accorciando la lunghezza del cavo tra la pompa e il galleggiante é possibile modificare l'altezza
d'acqua corrispondente ala messa in funzione e all'arresto automalico della pompa.
3. A tale scopo, utilizzate l'attacco rapido previsto situato sulla parte superiore della pompa.
Regolate il cavo alia lunghezza desiderata.

4.4- Messa in funzione
Nota: Verificare se nulla blocca il condotto di scarico.
Rispettare le altezze di scarico ed altezza min di liquido
1. La pompa deve essere posizionata verticalmente: controllate che sia in posizione stabile durante il
funzionamento.
2. Controllate die il galleggiante sia libero di movimento.
3. I fori di aspirazione nun devono mai essere ostruiti. E quindi preferibile che la pompa non sia
sistemata direttamente sul suolo, il fondo del pozzo, del bacino o della vasca. Utilizzate ad
esempio un mattone per sopportare la pompa.
Attenzione! Per prosciugare locali (ad esempio, ulilizzazione idrovora per cantina) e neccssario
posizionarc la pompa sotto il livello del suolo.
4.5- Mode acqua pulita –acqua di scarico
4.5.1- Acque pulite (Fig.5a)
Piegare i piedini (10) per utilizzare la pompa in modo acqua pulita che consente una aspirazione fino
a 5 mm di suolo e particelle in sospensione di dimensione inferiori a 5mm.
4.5.2 Acque di scarico (Fig.5b)
Dispiegare i piedini (10) per utilizzare la pompa in modo acqua di scarico che consente una
aspirazione fino a 30mm di suolo e particelle in sospensione di dimensione inferiore a 30 mm.
Fig.5a Fig.5b
V. FUNZIONAMENTO
5.1- Uso destinato:
1. Le pompe idrovore per cantine sono pompe sommergibili destinate ad uso domestico.
Devono essere utilizzate solo per prosciugare locali inondati o pompare l'acqua di un pozzo o di una
cantina.
2. Le pompe sono concepite per aspirare acque chiare ed acque luride con particelle in sospensione
inferiori a 5mm e 35mm rispettivamente.
3. Le pompe sono totalmenle immergibili: la profondita di immersione non deve superare i 7m
(riferirsi alla tabella Dati Tecnici).
4. Le pompe non devono essere utilizzate per aspirare liquidi o materie corrosivi, combustibili od
esplosivi; grassi, oli, ed acque di scolo
5. La temperatura dei liquidi aspirati non deve superare i 35°C.
6. Ogni altro uso, di verso da quello indicate nel presente manuale, puo provocare gravi danni alla
pompa e creare seri problemi all'integrita fisica dell'utente.
5.2- Utilizzo
5.2.1- In funzionamento automatico
Collegare all’alimentazione di rete.
La pompa si avvia e si ferma quando il galleggiante raggiunge i valori stabiliti (ved. 4.3).
5.2.2- In funzionamento manuale
Collegare all’alimentazione di rete.
Sollevate il galleggiante per avviare la pompa, rilasciatelo per arrestare la pompa.
In questo caso, l'altezza d'acqua minima puo essere ridotta,
