Ribimex Ribiland PRRBK200 Operating instructions

1
FR
POMPE À EAU DE SURFACE AUTO-AMORÇANTE
Manuel d’instructions et d’utilisation
EN
SELF PRIMING WATER PUMP
User and maintenance manual
IT
POMPA DA SUPERFICIE AUTODESCANTE
Manuale di istruzioni e di manutenzione
DE
SELBSTANSAUGENDEN WASSER PUMPE
Bedienungs- und Wartungsanleitung
ES
BOMBA PERIFÉRICA DE CEBO AUTOMÁTICO
Manual De Instrucciones Y Mantenimiento
Réf. / Art. Nr. : PRRBK200 / 516136

2
AVERTISSEMENT: Lire et assimiler ce manuel avant d’assembler ou d’utiliser ce produit.
Une utilisation incorrecte du produit pourrait causer de graves blessures et des dommages.
Conserver ce manuel pour pouvoir le consulter ultérieurement.
WARNING: Carefully read this instruction manual before operating this product.
Incorrect operation may cause injury and/or damages.
Please keep this manual for future reference.
AVVERTENZA: Leggere attentamente questo manuale di istruzioni prima di utilizzare il
prodotto.
Il funzionamento non corretto può causare lesioni e/o danni.
Conservare il presente manuale per futuri consulti.
ACHTUNG: Vor Gebrauch des Gerätes müssen Sie diese Bedienungsanleitung sorgfältig gelesen
und verstanden haben.
Falscher Gebrauch kann zu Verletzungen und/oder Geräteschäden führen.
Diese Anleitung bitte sorgfältig aufbewahren.
ADVERTENCIA: Lea atentamente este manual de instrucciones antes de utilizar este producto.
El uso incorrecto puede ser la causa de lesiones y/o daños.
Guarde este manual para futuras consultas.

3
Notice d’entretien et d’utilisation
(Pompe PRRBK200 / 516136, modèle 2CP2000)
AVERTISSEMENT! Pour réduire les risques d’incendie, de choc électrique et de blessure des
personnes, lors de l’installation et de l’utilisation de votre pompe, il est recommandé de toujours respecter
les précautions de sécurité de base, y compris la précaution suivante:
Lire toutes ces instructions avant de mettre ce produit en fonctionnement et conserver ces
instructions.
1) GENERALITES
La pompe est conque pour aspirer des eaux claires.
Elle doit être installée dans un lieu sec, aéré, à l’abri des intempéries et de la chaleur. La hauteur
maximum d’aspiration ne doit pas dépasser 6 mètres.
Correctement installée, votre pompe fonctionnera avec un rendement maximum et vous donnera entière
satisfaction.
2) CARACTERISTIQUES TECHNIQUES
Modèle
2CP2000
Type
Auto-amorçante
Aspiration maxi
54 m
Débit
100L/min à 7m
Puissance
2000 W
Alimentation
230V / 50Hz
Vitesse (tours/minute)
2850
3) INSTALLATION
a) Recommandations importantes :
Avant tout raccordement au réseau électrique vous devez :
Fixer solidement la pompe au sol ou sur un support adéquat. Pour cela, deux encoches ont été
prévues dans le pied de la pompe afin de permettre le passage de boulons de boulons de serrage
(non fournis).
Vérifier que la tension du réseau corresponde à celle indiquée sur l’étiquette de caractéristiques de
la pompe.
ATTENTION:
La garantie ne couvre pas les accidents dus à une mauvaise installation. Cette pompe doit être
installée selon les normes en vigueur et par du personnel qualifié et nous vous conseillons de vous
adresser à un électricien.
La canalisation fixe à laquelle sera raccordée la pompe doit comporter un dispositif de séparation
ayant des contacts dont la distance d’ouverture est au moins égale à 3 mm sur tous les pôles.
Si la pompe est utilisée pour l’exploitation d’une piscine, elle doit être alimentée par un
transformateur de séparation des circuits ou, par un circuit comportant un dispositif à courant
différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné n’excédant pas 30 mA.
La hauteur manométrique totale ne doit pas excéder 35 m. Le câble de raccordement doit être au
minimum un câble de type H05 RNF-3×1mm2(Phase,neutre et terre).
b) Branchement électrique: (facultative si la pompe est livrée câblée)
1. Démonter le couvercle de la boite de jonction en dévissant les trois vis cruciformes situées sur le

4
dessus.
2. Dévisser les deux vis du système d’arrêt en traction jusqu’a ce que la partie supérieure coulisse
librement et permette le passage du câble d’alimentation.
3. S’assurer que le câble d’alimentation utilisé n’est pas connecté au réseau.
4. Passer le câble dans le fourreau en caoutchouc du presse-étoup puis au travers du système d’arrêt en
traction.
5. Effectuer le raccordement en suivant le schéma ci-dessous
-Le conducteur vert et jaune doit être connecte à la borne marquée:
-Le conducteur bleu doit être connecté à la borne marquée N
- Le conducteur rouge doit être connecté à la borne marquée L
Boite de jonction
C
B
RJ
230V/50Hz
230V/50Hz
Capacitor
R
6. S’assurer que tous les conducteurs sont correctement serrés dans le bornier.
7. Resserrer le système d’arrêt en traction en veillant a ce que le pontet s’appuie sur la gaine du câble
d’alimentation et non sur ses conducteurs.
8. Remettre en place le couvercle de la boite de jonction en vissant les trios vis cruciformes.
9. Connecter le câble d’alimentation au réseau.
4) BRANCHEMENT DU TUYAU D’ASPIRATION
Le montage de l’ensemble des raccords doit se faire avec du Téflon de façon à ce que
l’étanchéité soit parfaite.
Pour les raccords équipés de joints plats ou toriques, il n’est pas nécessaire de rajouter du Téflon.
Vérifier la bonne tenue des joints dans le temps. Le tuyau d’aspiration doit être d’un diamètre
minimum de 25 mm et doit être rigide pour éviter l’écrasement.
Ne pas oublier de vérifier les raccords de la crépine (montage au Téflon). Rajouter des colliers de
serrage si nécessaire.
Dans tous les cas, le tuyau d’aspiration ne doit pas être orienté vers le haut. Dans le cas de puits
comportant du sable ou des gravillons, mettre la crépine à 50 cm du fond ou dans un seau au fond
du puits.
5) BRANCHEMENT DU TUYAU DE REFOULEMENT
Afin d’éviter des fuites et obtenir le meilleur rendement, il est impératif de monter les raccords a l’aide de
Téflon.
6) MISE EN ROUTE

5
Dévisser le bouchon de remplissage du corps de pompe.
A l’aide d’un récipient, remplir le corps de la pompe jusqu’au débordement. (Ne pas projeter
d’eau sur les parties électriques)
Remettre le bouchon en place et le visser suffisamment afin qu’il n’y ait pas de prise d’air.
Si le niveau d’eau descend dans le corps ou si le refoulement ne s’effectue pas correctement, c’est
qu’il y a une prise d’air. Dans ce cas, revoir les raccords du tuyau d’aspiration et procéder à
nouveau au remplissage du corps.
S’assurer qu’il n’y a pas d’eau sur les parties électriques de la pompe.
Mettre la pompe en marche et vérifier a nouveau qu’il n’y a pas de fuite au niveau du corps.
7) ENTRETIEN
En hiver, la pompe doit être soigneusement vidangée ou mise dans des conditions “hors gel”.
Avant chaque remis en route, s’assurer du bon état des joints et de l’étanchéité des raccords.

6
User and Maintenance Manual
(Pump PRRBK200 / 516136, model 2CP2000 )
CAUTION! To reduce the risk of fire, electric shock or injury to persons during the installation and use
of your pump, it is recommended that basic safety precautions should always be taken, including the
following precaution:
Read all these instructions before starting to operate this product and keep these instructions in a
safe place.
1) GENERAL
The pump has been designed to suck up clear water.
It should be installed in a location that is dry, ventilated and protected from bad weather and heat. The
maximum suction height should not exceed 6metres.
Correctly installed, your pump will function with maximum, output and should meet your requirements
fully: read the following Instructions carefully.
2) TECHNICAL CHARACTERISTTICS
Model
2CP2000
Type
Self-priming
Max suction
54 m
Output
100 l/min at 7 m
Motor power
2000 W
Power supply
230V / 50Hz
Speed
(rotations / minute)
2850
3) INSTALLATION
a) Important recommendations;
Before connecting to the electrical supply, you must:
Fix the pump firmly to the ground or onto a suitable support. To do this, there are two notches
provided for this purpose in the foot of the pump for securing it with bolts (not supplied).
Check that the mains supply corresponds to that given on the pump’s technical table.
WARNING
The warranty does not cover accidents due to poor installation. This pump should be installed according
to the national standards in force (NFC 15100 for France) and by qualified personnel. We advise you to
call in an electrician.
The fixed pipe works to which the pump will be connected must have a separation device with contacts of
at least 3mm opening distance at all poles.
If the pump is used for swimming pools it must be powered by a transformer with circuit breaker (RCCD)
with sensitivity not exceeding 30mA. The pump should not be used in outside fountains, garden ponds
and similar places.
N.B.: This pump is not intended for cleaning or other maintenance operations on swimming pools. When
it is used for swimming pools, it must be installed in an enclosed service area.
The total manometric height should not-exceed 35m. The connection cable should be at least of the type
H05RNF –3 x 1 mm (live, neutral and earth).
b) Electrical connection:
1. Remove the lid from the junction box by loosening the three crosshead screws on the top.

7
2. Loosen the two screws from the drawing shutdown system until the upper section slides freely and
allows a power cable to be fed through.
3. Ensure that the power cable used is not connected to the mains.
4. Thread the cable into-the rubber sheath of the cable gland, then through the drawing shutdown system.

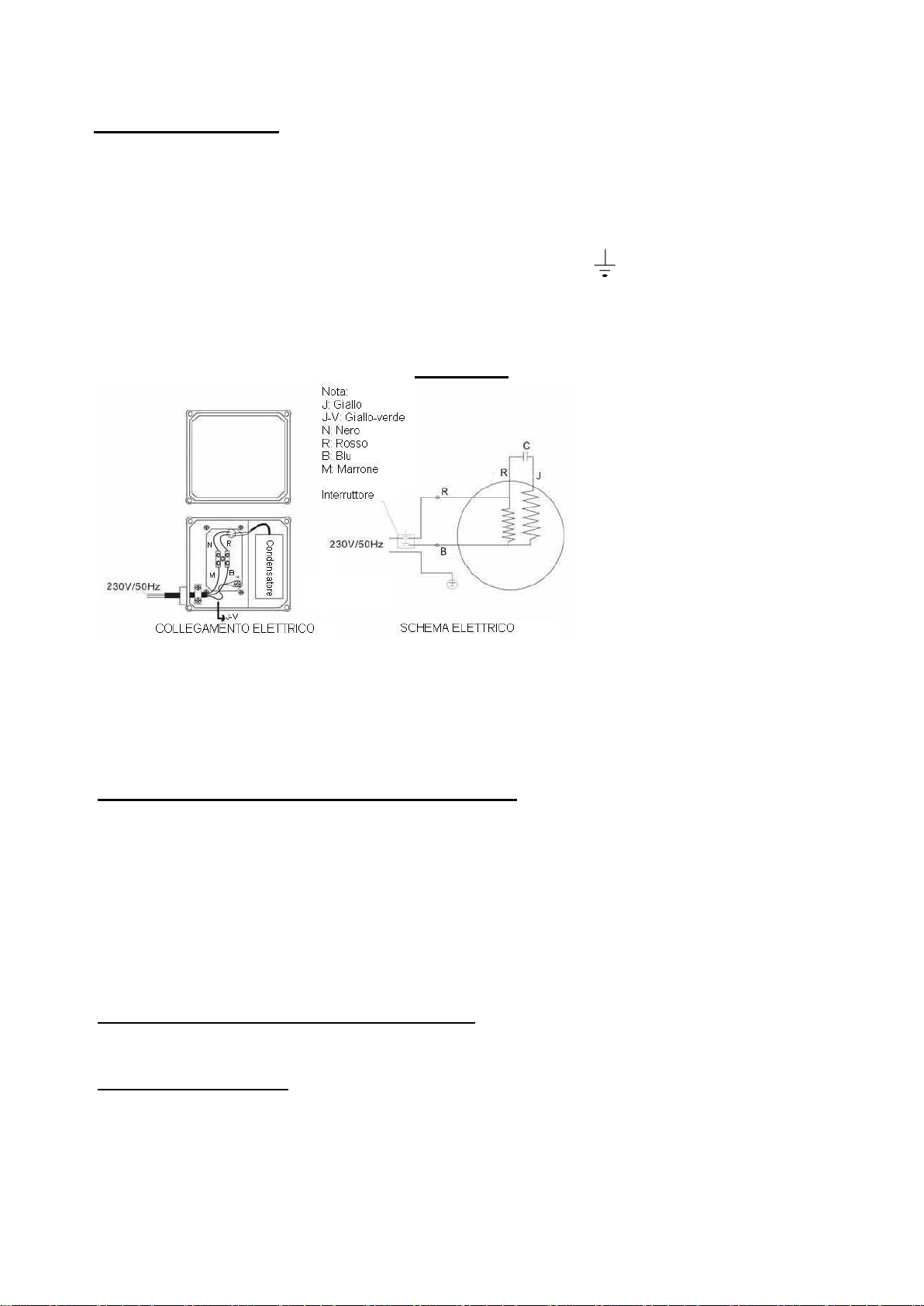

5. Connect it up according to the diagram below:
- The green and yellow wire should be connected to the terminal Marked:
-The blue wire should be connected to the terminal marked N.
-The red wire should be connected to the terminal marked L.
Junction box
6. Ensure that all the wires are securely attached to the terminals.
7. Retighten the cord anchorage device, ensuring that the connector is resting on the power cable sheath
and not on the wires.
8. Replace the lid on the junction box by tightening up the crosshead screws.
9. Connect the power cable to the mains
4) CONNECTING THE SUCTION HOSE
When assembling, all connections should be sealed with Teflon to ensure that complete sealing is
achieved.
For connections fitted with flat or O-ring type seals, it is not necessary to add Teflon.
Check periodically that the seals are sound. The suction hose should be a minimum of 25mm diameter
and be rigid to prevent it from being squashed. Do not forget to check the connections for the screen
(sealed with Teflon). Add clamps if necessary.
In any event, the suction hose should not be pointing upwards. When using in wells containing sand or
gravel, place the screen 50cm from the bottom or in a bucket at the bottom of the well.
5) CONNECTING THE DISCHARGE HOSE
In order to avoid leakage and to obtain optimum output, it is essential to seal the connections with Teflon.
6) START-UP
- Unscrew the filler cap from the body of the pump.
- Using a suitable container, fill the body of the pump until it overflows. (Do not splash water onto
electrical parts).
- Replace the cap and tighten so that no air can enter.
- If the water level drops in the body or it is not filling up properly, it is because there is an air intake. In
this event, check the suction hose connections, and then continue to refill the body.

8
- Ensure that there is no water on the electrical parts of the pump.
- Start up the pump and check again that there is no leakage from the body.
7) MAINTENANCE
- In winter, the pump should be thoroughly drained or kept in “frost free” conditions.
- Before each start-up, ensure that the seals are in good condition and that the connections are tight.

9
Wartungs- und Gebrauchsanleitung
(Pumpe PRRBK200 / 516136, model 2CP2000)
WARNUNG ! Um bei der Installation und der Benutzung der Pumpe die Brand-, Stromschlag- und Verletzungsgefahr
zu verringern, empfehlen wir immer，die Grundsicherheitsmaßnahmen sowie folgende Vorsichtsmaßnahme
einzuhalten:
DieseAnweisungen vor der Inbetriebnahme des Produktes vollsändig durchlessen und gutAufbewahren.
ALLGEMEINES
Die Pumpe wurde für das Ansaugen von klarem Wasser entwickelt.
Sie muss an einem trockenen belüfteten Ort und vor Witterungseinflüssen und Hitze geschützt aufgestellt
erden. Die maximale Ansaughöhe darf 6 Meter nicht übersteigen.
Wenn sie richtig installiert ist wird die Pumpe zu Ihrer vollen Zufriedenheit mit höchsleistung
funktionieren : bitte folgendeAnweisungen aufmerksam durchlesen.
1) TECHNISCHE DATEN
Modell
2CP2000
Typ
selbstansaugend
Max.Ansaugung
54 m
Fördermenge
100l/min bei 7m
Motorleistung
2000 W
Stromversorgung
230V / 50Hz
Drehzahl (Umdrehungen/minute)
2850
2) INSTALLATION
a) Wichtige empfehlungen:
Vor jedem Anschluss am Stromnetz muss:
-Die Pumpe fest am Boden oder auf einem geeigneten Unterbau befestigt werden. Hierfür sind zwei
Aussparungen im Pumpenfuß vorgesehenun die Durchführung von Befestigungsbolzen (nicht mitgeliefert)
zu ermöglichen.
-Überprüft werdendass die Netzspannung mit der Spanung übereinstimmt,die auf dem Herstellerschild
der Pumpe angegeben ist.
ACHTUNG:
Die Garantie deckt keine Unfälledie auf eine schlechte Installation zurückzuführen sind. Diese Pumpe
muss entsprechend den geltenden nationalen Normen (NFC 15100 für Frankreich) und durch
qualifiziertes Personal aufgestellt werden. Wir empfehlen Ohnen sich an einen Elektriker zu wenden.
Die feste Rohrleitung an der die Pumpe angeschlossen wird must mit einer Trennvorrichtung ausgestattet
seinderen Kontakte allpolig um mindestens 3 mm geöffnet werden können.
Sollte die Pumpe für den Betrieb eines Swimmingpools eingesetzt werden must sie durch einen
Kreistrenntransformator oder durch einen Stromkreis gespeist werdender einen FI-Schalter mit
betrieblichem Differenznennstrom von maximal 30 mA enthält.Die Pumpe darf nicht in
FreilandbrunnenGartenbecken und ähnlichen
Orten eingesstzt werden.
HINWEIS: Diese Pumpe ist nicht für die Reinigung und sonstigen Wartungseingriffe an Swimmingpools
gedacht.Wenn sie für den Betrieb eines swimingpools eingesetzt wird muss sie in einem geschlossenen
technischen Raum untergebracht werden.
Die Gesamtdruckhöhe darf 35m nicht übersteigen. Das Anschlusskabel muss mindestens vom Typ H05
RNF sein-3×1mm_(Phasae.Nulleiter und Erde).

10
b) Stromanschluss:
1. Den Decket des Verbindungskastens abnehmenhierfür die drei Kreuzschlitzchsrauben auf der Oberseite
entfernen.
2. Die beiden Schrauben des Zugschutzsystems lösenbis sich das Oberteil frei verschieben lässt und die
Durchführung des Netzkabels ermöglicht.
3. Sich davon überzeugendass das verwendete Netzkabel nicht am Netz angeschlossen ist.
4. Das Kabel durch die Gummihülse der Stopfbüchse und durch das Zugschutzsystem führen.
5. DenAnschluss gemäß folgender Zeichung durchführen:
- Der gelb-grüne Leiter muss an der mit gekennzeichneten Klemme angeschlossen werden
- Der blaue Leiter muss an der mit N gekennzeichneten Klemme angeschlossen werden.
-Der rote Leiter muss an der mit L gekennzeichneten Klemme ang eschlossen werden.
Verbindungskasten
6. Sich davon überzeugen dass alle Leiter im Klemmenkasten richtig angeklemmt sind.
7. Das Zugschutzsystem anziehen da bei darauf achtendass die Brücke auf den Mantel des Netzkablels
und nicht auf die Leiter drückt.
8. Den Deckel des Verbindungskastens aufsetzen und die drei Kreuzschrauben festziehen.
9. Das Netzkabel am Netz anschließen.
3)
4) ANSCHLUSS DES SAUGROHRS
Die Installation aller Anschlüsse muss mit Teflon erfolgenum eine absolute Dichtigkeit zu
gewährleisten.
Für Anschlüsse mit Flachdichtung oder O-Ring muss kein Teflon hinzugefügt werden.
Die Alterungsfestigkeit der Dichtungen überprüfen.Das Saugrohr muss einen Mindestdurchmesser von
25mm aufweisen und steif seinum ein Quetschen zu vermeiden. Nicht vergessen die Anschlüsse des
Saugkorbs(Einbau mit Teflon)zu überprüfen. Gegebenenfalls Schlauchschellen verwenden.
Das Saugrohr darf in keinem Fall nach oben gerichtet werden. Im
Fall von Brunnen mit Sand oder Kies muss der saugkorb 50 cm über dem Boden oder in einem Eimer am
Brunnenboden angebracht werden.
5) ANSCHLUSS DES STEIGROHRS
Um Leckagen zu vermeiden und die beste Leistung zu erhalten müssen die Anschlüsse unbedingt mit
Teflon abgedichtet werden.
6) INBETRIEBNAHME
-Den Einfüllverschluss vom Pumpengehäuse abschrauben.
-Mit Hilfe eines Gefäßes das Pumpengehäuse bis zum Überlaufen füllen.(Kein Wasser aur die

11
stromführenden Teile spritzen lassen.)
-Den Verschluss aufsetzeu und fest genug zudrehen damit keine Luft eindringen kann.
-Sollte der Wasserstand im Pumpengehäuse absinken oder die Förderung nicht richtig erfolgen dringt Luft
ein.In diesem Fall dieAnschlüsse des Saugrohrs überprüfen und das Pumpengehäuse erneut füllen.
-Sich davon überzeugen dass kein Wasser auf den stromführenden Teilen der Pumpe steht.
-Die Pumpe einschalten und erneut prüfen dass am Pumpenkörper kein Wasser ausdringt.
7) WARTUNG
- Im Winter muss die PUMPE sorgfältig entleert oder in Frostschutzbedingungen gebracht werden.
- Vor jeder Inbertriebnahme sich vom einwandfreien Zustand der Dichtungen und von der Dichtigkeit der
Anschlüsse überzeugen.

12
Manuale di uso e di Manutenzione
(Pompa PRRBK200 / 516136, modello 2CP2000)
ATTENZIONE! Al fine di ridurre I rischi di incendio, di scosse elettriche e di danni alle persone,
durante lamessa in funzione e l'uso della vostra pompa, rispettateed applicate attentamente le norme di
sicurezza elementary.
Leggete attentamente e conservate con cura le Istruzioni di seguito riportate prima di mettere in
Funzione questto prodotto.
1) DFSCRIZIONE
La pompa è stata progettata per l´aspirazione di acque chiare.
Deve essere sistemata in un luogo asciutto,evitando l'esposizione alla Pioggia I al calore. L'altezza
massima di aspirazione non deve essere Superiore a 6 m.
Correttamente usata, la vostra pompa funzionerà con la massima efficienza e vi darà totale soddisfazione:
Leggete attentamente le Seguenti istruzioni.
2) DATI TECNICI
Modello
2CP2000
Tipo
Autoadescante
Aspirazione
massima
54 m
Portata
100 l/min a 7 m
Potenza motore
2000 W
Alimentazione
230V / 50Hz
Velocità
2850 giri / min.
3) MESSA IN FUNZIONE
a) Raccomandazioni importanti:
Prima di collegare la pompa alla rete elettrica, dovete:
‐Fissare sadamente la pompa al suolo o su un altro sopporto idoneo.
A tale scopo,due tacche sono state previste sulla base dalle pompa per consentire il passaggio di viti di
fissaggio (non fornite).
‐Controllare che la tensione della rete sia corrispondentea quella indicata sulla targhetta delle
caratteristiche della pompa.
ATTENZIONE!:
La garanzia non copre incidenti dovuti ad una scorretta installazione della pompa che dovrà essere messa
in funzione rispettando le norme nazionali in vigore (NFC 15100 per la Francia) e da un personale
qualificato. Rivolgetevi ad un elettricsta.
La canalizzazione fissa alla quale viene collegata la pompa. dovrà essere dotata di un dispositivo di
separazione provvisto di. contatti la cui distanza di apertura sarà almeno uguale a 3 mm su ogni polo.
Se la pompa viene utilizzata per vuotare una piscine, deve essere. Alimentata da un trasformatore di
separazione dei circuiti o da un circuito provvisto di un dispositivo a corrente differenziale residuale
(DDR) di corrente differenziale di funzionamento non.superiore a 30 mA. La pompa non deve essere
utilizzata per fontane esterne, bacini di giardino, o in ambienti simili.
NOTA BENE: Questa pompa non è destinata alla pulizia ed alter operazioni di manutenzione di piscine.
Se è utilizzata per lo svaso di L'altezza monometrica totale non deve superare I 35 m. Ilcavo di
collegamento deve essere al minimo un cavo di tipo H05 RNF–3 x 1 mm_(Fase,neutro e terra).

13
b) Collegamento elettrico:
1) Smontate il coperchio di chiusura svitando le tre viti cnucifome situate sulla parte superiore.
2) Svitate le due viti del sistema di arresto in trazione finché la parte superiore scivoli liberamente e
consenta il passaggio del cavo di alimentazione.
3) Controllate che il cavo di alimentazione utilzzato non sia collegato alla reta.
4) Infilate il cavo nel manicotto in gomma del premistoppa,poinel Sistema di arresto in trazione.
5) Effettuate il collegamento seguendo lo schema indicato qui sotto:
‐collegate il conduttore verde e gialloal moretto segnato:
‐collegate il conduttore blu al morssetto:N
‐collegate il conduttore rossp al morsetto segnato: L
Morsettiera
6) Assicuratevi che tutti I controllori siano correttament collegati alla morsettiera.
7) Stringete il sistema di arresto di trzione controllando che il ponticello sia appoggiiato sulla guaina del
cavo di collegamento e ravvitando le tre viti cruciforme.
8) Cimetere a posto il coperchio della scatola di collegamento riavvitando le tre viti cruciforme.
9) Collegare il cavo alimentazione alla reta.
4) COLLEGAMENTO DELTUBO DIASPIRAZIONE
Per ottenere una tenuta stagno perfetta,il montaggio dell'insieme dei raccordo deve essere effettuato con
Teflon.
Per I raccordi dotati di guarnizioni piatte o toriche, non è necessario aggiungere Teflon.
Controllate la tenuta delle guarnizioni nel tempo. Iltubo di aspirazione deve essere di un diametro
minimo di 25 mm e sufficientemente rigido per evitare I schiacciamenti. Non dimenticate di controllare I
raccordi della succhieruola(montaggio con Teflon). Se necessario, aggiungete collari di serraggio.
In ogni caso, il tubo di aspirazione non deve essere orientato verso Ľalto. Nel caso di pozzi con sabbia o
ghiaia, posizionate la succhieruola a 50 cm dal fondo o in un secchio nel fondo al pozzo.
5) COLLEGAMENTO DELTUBO DI SCARICO
Per evitare le perdite e ottenere la migliore efficienza, è imperativo montare I raccordi con Teflon.
6) MESSA IN FUNZIONE
‐Svitate il tappo di riempimento del corpo della pompa.
‐Con un recipiente, riempite completamente il corpo della pompa. (Evitate le proizioni d′acqua sulle
parti elettriche).
‐Riposizionate il tappo e avvitatelo sufficientemente in modo di evitare le prese d′‐aria.
‐Se il livello d′acqua scende nel corpo della pompa o se lo scarico non risulta corretto, significa che c′è

14
una presa d′aria. Inquesto caso, controllate i raccordi del tubo di aspirazione e procedet e nuovamente al
riempimento del corpo della pompa.
‐Controllate che non ci siano proiezioni d′acqua sulle parti elettriche della pompa.
‐Avviate la pompa e controllate nuovamente che non ci siano perdite nel corpo.
7) MANUTENZIONE
‐In periodo invernale, la pompa deve essere accuratamente vuotata o messa in condizioni《fuori gelo》.
‐Prima di rimettere la pompa in funzione, controllate lo stato delle guarnizioni e la tenuta stagna dei
raccordi.

15
Instrucciones de empleo y de mantenimiento
(Bomba PRRBK200 / 516136, modelo 2CP2000 )
¡ADVERTENCIA!: Para reducir los riesgos de incendio, de descarga eléctrica y lesiones en
personas .durante la instalación y la utilización de la bomba, se recomienda respetar en todo momento las
normas de seguridad básicas, incluida la siguiente indicación:
Leer completamente estas instrucciones antes de poner en marcha el producto y conservarlas.
1) GENERALIDADES
La bomba ha sido diseñada aspirar aguas limpias.
Debe instalarse en lugar seco, ventilado, protegido de la intemperie y del calor .la altura máxima de
aspiración no debe superar 6 metros.
Si esta correctamente instalada, su bomba funcionara con un rendimiento máximo y estará contento: lea
atentamente las instrucciones siguientes.
2) CARACTERISTICAS TECNICAS
Modelo
2CP2000
Tipo
auto-cebante
Aspiración máx.
54 m
Caudal
100L/min a 7 m
Potencia del motor
2000 W
Alimentación
230V / 50Hz
Velocidad (rotacion/minutos)
2850
3) INSTALACION
a) Recomendaciones importantes
Antes de cualquier conexión a la red eléctrica tiene que:
- Fijar firmemente la bomba al suelo o a un soporte apropiado. Para ello, se han dispuesto dos ranuras
en el pie de la bomba que permiten el paso de pernos de fijación (no incluidos).
-Verificar que la tensión de la red es la indicada en la placa de características de la bomba.
ATENCION:
La garantía no cubre los accidentes debidos a una instalación incorrecta. Esta bomba debe instalarse
según las normas nacionales vigentes, llamar a un electricista.
La canalización fija a la que se conectara la bomba deba disponer de un dispositivo de separación con
contactos cuya distancia de apertura sea como mínimo de 3mm en todos los polos.
Si la bomba se utilaza para se utiliza para la explotación de una piscina, ha de estar alimentada por un
transformador de separación de circuitos o por un circuito que disponga de un dispositivo de corriente
diferencial residual (DDR, dispositivo a corriente diferencial residual) de la corriente diferencial de un
funcionamiento nominal no superior a 30mA. La bomba no debe utilizarse en Fuentes exteriores,
estanque de jardines o lugares análogos.
NOTA: Esta bomba no esta destinada a la limpieza ni a otras operaciones de mantenimiento de piscinas.
Si se utiliza para la explotación de una piscina, debe instalarse en un local cerrado.
La altura manométrica total ni debe superar 35 m, el cable de conexión debe ser como mínimo del tipo
H05RNF-3x1mm_(fase, neutro y tierra).
b) Conexión eléctrica :

16
1. desmonta la tapa de la caja de conexiones retirando los tres tornillos en estrella situados en la parte
superior.
2. quitar los dos tornillos del sistema de parada a la tracción hasta que la parte superior deslice
libremente y permita el paso del cable de alimentación.
3. comprobar que el cable de alimentación utilizado no este conectado a la red.
4. pasar el cable por el manguito en caucho del prensaestopas y después a través del sistema de parada a
la tracción.
5. realizar la conexión siguiendo el esquema siguiente:
- EI conductor verde yAmarillo debe conectarse al borne señalizado con:
- EI conductor azul debe conectarse al borne N
- EI conductor rojo debe conectarse al borne L
Caja de conexiones
6. comprobar que todos los conductores estén correctamente apretados en la caja de bornes.
7. volver a apretar el sistema de parada a la tracción vigilando que el guardamano se apoye sobre la
vaina del cable de alimentación y no sobre sus conductores.
8. poner de Nuevo la tapa de la caja de conexiones atornillando los tres tornillos en estrella.
9. conectar el cable de alimentación a la red.
4) CONEXION DEL CONDUCTO DEASPIRACION
EI montaje de los racores debe hacerse con Teflón de tal forma que la estanqueidad sea perfecta.
Para los racores equipados con juntas planas o tóricas, no es necesario volver a añadir Teflón.
Comprobar el buen estado de las juntas con el tiempo. EI conducto de aspiración debe tener un diámetro
mínimo de 25mm y ser rígido de la alcachofa (montaje con Teflón). Añadir bridas de fijación si fuera
necesario.
En cualquier caso, el conducto de aspiración ni debe estar dirigido hacia arriba. En el case de pozos que
contengan arena o grava, colocar la alcachofa a 50cm del fondo o dentro de un cubo en el fondo del
pozo.
5) CONEXION DEL CONDUCTO DE DESCARGA
Con el fin de evitar fugas y obtener el mejor rendimiento, es obligatorio los racores con ayuda de Teflón.
6) PUESTA EN MARCHA
-Aflojar el tapón de llenado del cuerpo de bomba.
- Con ayuda de un recipiente, llenar el cuerpo de bomba hasta que rebose. (no arrojar agua sobre los

17
componentes eléctricos).
-Colocar el tapón y apretarlo suficientemente para que no entre aire.
-Si baja el nivel de agua el cuerpo o si la descarga no se efectúa correctamente .es porque entra aire, en
este caso, retirar los racores del conducto de aspiración y proceder de Nuevo a rellenar el cuerpo.
-Comprobar que no haya agua sobre los componentes eléctricos de la bomba.
-Arrancar la bomba y comprobar de Nuevo que no haya fugas al nivel del cuerpo.
7) MANTENIMIENTO
-En invierno, la bomba debe vaciarse completamente o puesta en situación de no congelación (fuera
helada).
-Antes de arrancar la bomba, comprobar siempre el buen estado de las juntas y la estanqueidad de los
racores.
FR
Ne pas jeter dans les ordures ménagères.
Les accessoires et l'emballage doivent être jetés dans un réseau de
recyclage écologique.
Lorsque l’appareil n’est plus utilisable ni réparable, l’emballage
et chaque élément de l’appareil doivent être démontés, triés et
remis aux centres de traitement de déchets compétents.Consulter
la directive 2002/95/CE du 27 janvier 2003 et la réglementation
locale en vigueur.
SP
No desechar junto con la basura doméstica habitual.
Cuando no funcione ni se pueda reparar el dispositivo, el
embalaje, los accesorios y todas las piezas del dispositivo deben
desmontarse, separarse y llevarse a un centro de reciclaje en
conformidad con la normativa local vigente.
EN
Do not dispose of with regular household waste.
When the appliance is out of order or cannot be repaired, the
packaging, accessories and each part of the appliance must be
dismantled, separated and taken to a recycling depot in
accordance with applicable local regulation.
IT
Non smaltire con i rifiuti domestici.
Quando l'unità è fuori uso, l'imballaggio, accessori e ciascun
elemento dell'unità deve essere smontato, separato e portato a un
centro di riciclaggio in conformità alle normative locali.
DE
Nicht mit dem gewöhnlichen Hausmüll entsorgen.
Wenn das Gerät nicht zu reparieren ist, muss die Verpackung,
das Zubehör und alle Teile demontiert und gemäß der lokalen
Recycling Richtlinien an Ihrem Wohnort entsorgt werden.
FR : Protection de l’environnement
SP: Protección del medio ambiente
EN: Protecting the environment
IT: Protezione dell'ambiente
DE: Umweltschutz
