Riello Burners RG0.R Quick start guide

Montage- og driftsinstruktion
Montage- och driftinstruktion
Montasje og driftsinstruks
Installation, use and maintenance instructions
2902611 (5)
Light oil burners
Oliebrændere
Oljebrännare
Oljebrennere
CODE - KODE - KOD MODEL - MODELL TYPE - TYP
3736520 RG0.R 367 T1
3736521 RG0.R 367 T1
3736720 RG0.1R 368 T1
GB
DK
S
N
One stage operation
Et-trins funktion
Enstegsfunktion
Ett-trinns brenner

2611
1GB
INDEX

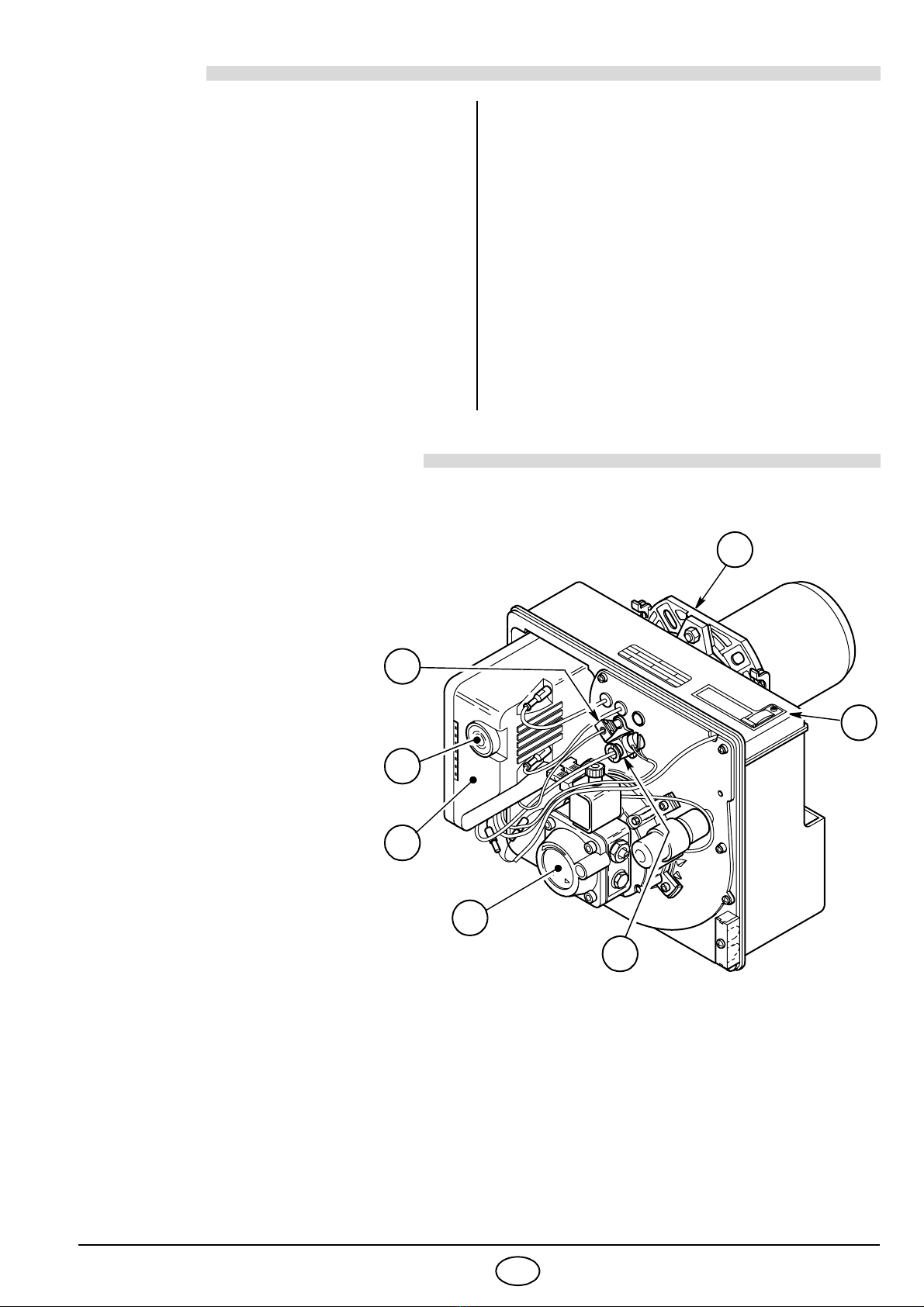

1. BURNER DESCRIPTION
One stage gas oil burner.
1.1 BURNER EQUIPMENT
Flange with insulating gasket . . . .No. 1 Screw and nuts for flange to be fixed to boiler . No. 4
Screw and nuts for flange . . . . . .No. 1 Flexible oil pipes with nipples . . . . . . . . . . . . . . No. 2
7 pin plug . . . . . . . . . . . . . . . . . . .No. 1
1. BURNER DESCRIPTION. . . . . . . . . . . . 1
1.1 Burner equipment . . . . . . . . . . . . . . . . . 1
2. TECHNICAL DATA . . . . . . . . . . . . . . . . 2
2.1 Technical data . . . . . . . . . . . . . . . . . . . . 2
2.2 Overall dimensions . . . . . . . . . . . . . . . . 2
2.3 Working fields . . . . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . 3
3.1 Boiler fixing . . . . . . . . . . . . . . . . . . . . . . 3
3.2 Fuel supply . . . . . . . . . . . . . . . . . . . . . . 3
3.3 Hydraulic systems . . . . . . . . . . . . . . . . . 4
3.4 Electrical wiring . . . . . . . . . . . . . . . . . . . 5
4. WORKING . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Combustion adjustment. . . . . . . . . . . . . . 6
4.2 Recommended nozzles . . . . . . . . . . . . . . 6
4.3 Setting of electrodes . . . . . . . . . . . . . . . . 7
4.4 Pump pressure . . . . . . . . . . . . . . . . . . . . 7
4.5 Air damper adjustment . . . . . . . . . . . . . . 7
4.6 Fuel heating . . . . . . . . . . . . . . . . . . . . . . 8
4.7 Burner start-up cycle . . . . . . . . . . . . . . . . 8
5. MAINTENANCE . . . . . . . . . . . . . . . . . . . 8
6. FAULTS / SOLUTIONS . . . . . . . . . . . . . . 9
■CE Certification No. : 0036 0272/99 (367T1) - 0036 0273/99 (368T1), as 92/42/EEC.
■The burner meets protection level of IP X0D (IP 40), EN 60529.
■Burner with CE marking in conformity with EEC directives: EMC 89/336/EEC, Low Voltage 73/23/EEC,
Machines 98/37/EEC and Efficiency 92/42/EEC.
1– Oil pump
2– Control-box
3– Reset button with lock-out
lamp
4– Photoresistance
5– Flange with insulating
gasket
6– Air damper adjustment assembly
7– Nozzle holder assembly
5
1
2
3
6
4
7
Fig. 1 E9073

2611
2GB

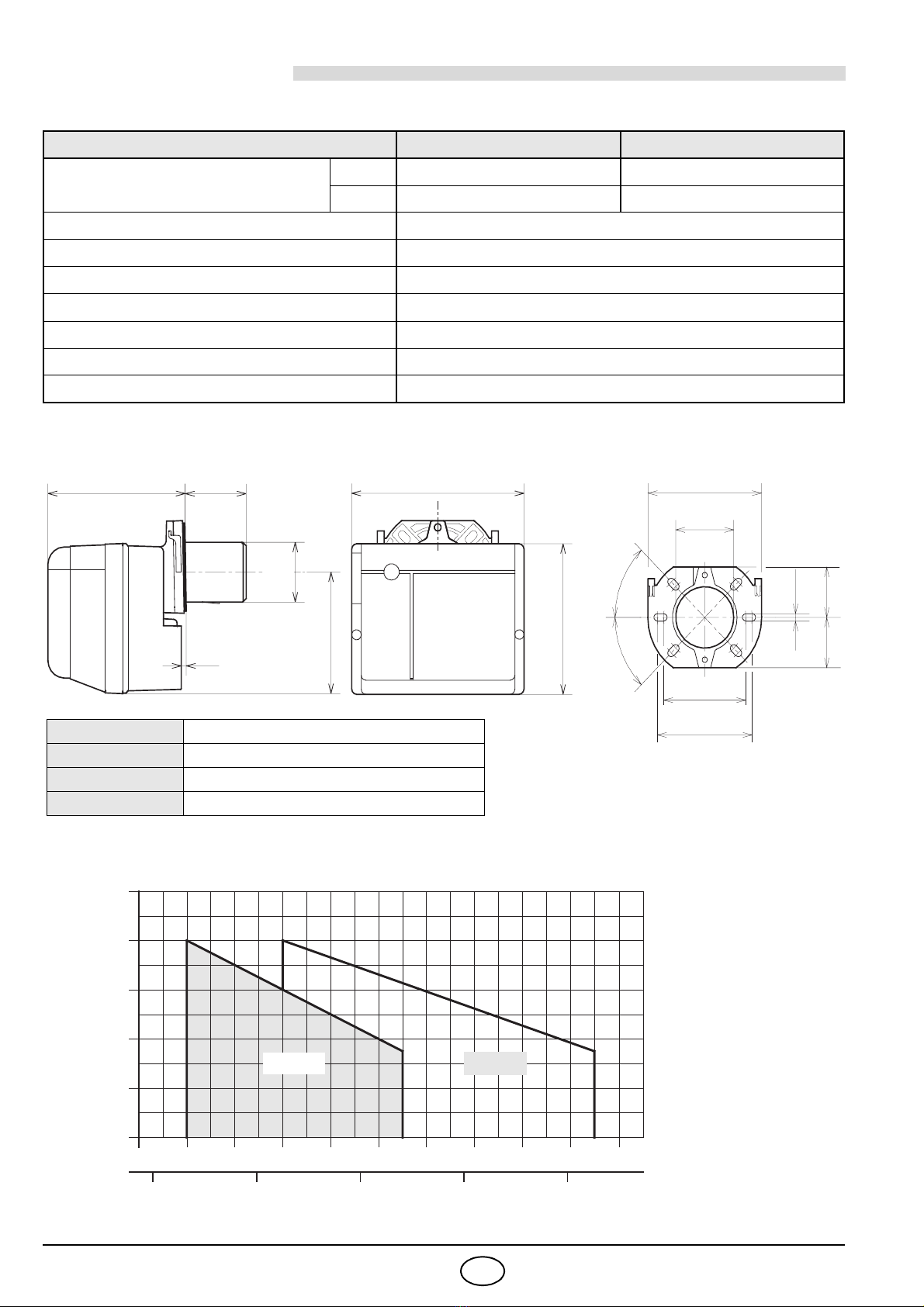

2. TECHNICAL DATA
2.1 TECHNICAL DATA
2.2 TECHNICAL DATA
2.3 WORKING FIELDS (as EN 267)
TYPE 367T1 368T1
Output - Thermal power kg/h 1.4 – 2.3 1.8 – 3.1
kW 16.6 – 27.3 21.3 – 36.7
Fuel Gas oil, viscosity 4 – 6 mm2/s at 20 °C
Electrical supply Single phase, ~50Hz 230V ±10%
Motor Run current 0.85A – 2750 rpm – 289 rad/s
Capacitor 4 µF
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure: 8 – 15 bar
Absorbed electrical power 0.29 kW
A B F 180
130
150
C
E
G
11
72
72
91
45°
45°
D1674
øD
CODE-TYPE ABCDEFG
3736520 - 367T1 220782084168255210
3736521 - 367T1 205 120 5 84 168 255 210
3736720 - 368T1 205 93 5 84 168 255 210
1.4 1.8
15 20 25
0.8
0.6
0.4
0.2
0
2.2
30
3
35
1.0
2.6
Gas oil output – kg/h
Thermal power – kW
Pressure in combustion
chamber – mbar
D1673
367T1 368T1
1.61.2 2.4 2.8 3.22

2611
3GB
3. INSTALLATION
THE BURNER MUST BE INSTALLED IN CONFORMITY WITH LEGISLATION AND LOCAL STANDARDS.
3.1 BOILER FIXING
➤Put on the flange (1) the screw and two nuts, (see fig. 2).
➤Widen, if necessary, the insulating gasket holes (5).
➤Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the
insulating gasket (5), (see fig. 3).
3.2 FUEL SUPPLY
The burner is designed to allow entry of the oil supply pipes on either side.
Depending on the oil supply pipes position (to the right or to the left hand side of the burner) the fixing plate
(1) and closing plate (2) should be reversed, (see fig. 4).
E9075
E9076
2
1
2 5 4
3
Fig. 2
Fig. 3
D4137
Fig. 4

2611
4GB

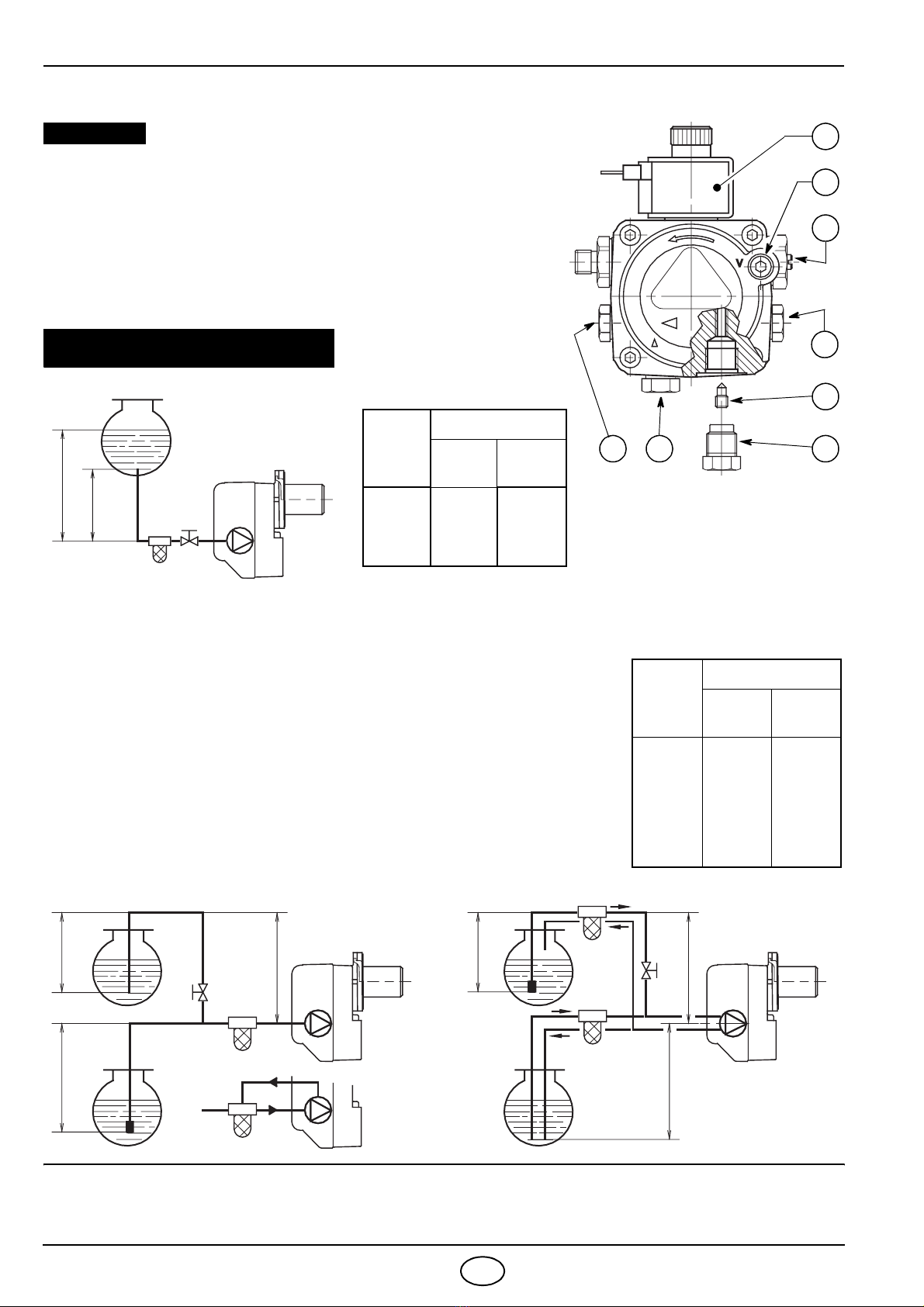

3.3 HYDRAULIC SYSTEMS
It is necessary to install a filter on the fuel supply line.
H= difference of level; L= max. length of the suction line; I. D. = internal diameter of the oil pipes.
H
max. 4 m
max. 4 m
H
H
H
D6195
Fig. 7 Fig. 8
PRIMING PUMP:
On the system in fig. 6 it is sufficient to loosen the suction gauge
connection (5, fig. 5) and wait until oil flows out.
On the systems in fig. 7 and 8 start the burner and wait for the priming.
Should lock-out occur prior to the arrival of the fuel, await at least 20 seconds
before repeating the operation.
The pump suction should not exceed a maximum of 0.4 bar (30 cm Hg).
Beyond this limit gas is released from the oil. Oil pipes must be completely tight.
In the vacuum systems (fig. 8) the return line should terminate within the oil tank
at the same level as the suction line. In this case a non-return valve is not re-
quired. Should however the return line arrive over the fuel level, a non-return
valve is required.
This solution however is less safe than previous one, due to the possibility of
leakage of the valve.
H
meters
L meters
I. D.
8 mm
I. D.
10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
H
meters
L meters
I. D.
8 mm
I. D.
10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
SYSTEM NOT PERMITTED
IN GERMANY
■The pump is designed to allow working with two pipes. In
order to obtain one pipe working it is necessary to unscrew
the return plug (2), remove the by-pass screw (3) and then
screw again the plug (2). (See fig. 5).
■Before starting the burner make sure that the return pipe-line is
not clogged. An excessive back pressure would cause the
damage of the pump seal.
WARNING:
Fig. 6
H
max. 4 m
D6194
1- Suction line
2- Return line
3- By-pass screw
4- Gauge connection
5- Pressure adjuster
6- Suction gauge connection
7- Valve
8- Auxiliary pressure test point
F i g . 5
D5912
2
3
4
7
6
5
18

2611
5GB

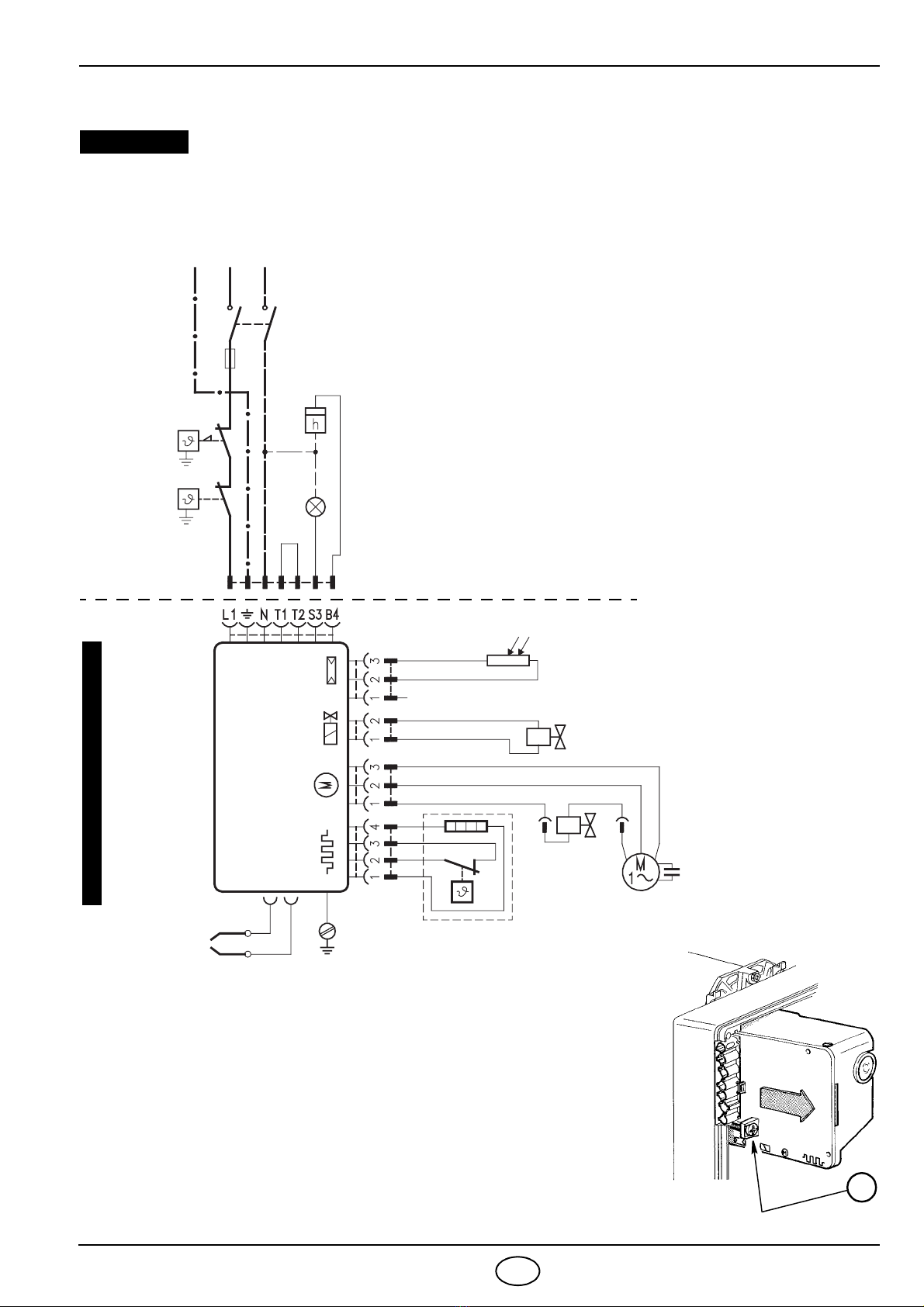

3.4 ELECTRICAL WIRING
TESTING
Check the shut-down of the
burner by opening the thermo-
stats and the lock-out by dark-
ening the photoresistance.
ESEGUITO IN FABBRICA
NOTES:
– Wires of min. 1 mm2section. (Unless requested
otherwise by local standards and legislation).
– The electrical wiring carried out by the installer
must be in compliance with the rules in force in
the Country.
WARNING
CONTROL BOX
To remove the control box from the burner, loosen screw (A, fig. 9)
and pull to the arrow direction, after removing all components, the
7pinplugand earth wire.
In case of disassembly of the control box, retighten the screw
(A) with a torque wrench setting of 1 – 1.2 Nm.
DO NOT EXCHANGE NEUTRAL WITH PHASE
7 pin plug
7 pole socket
Black
White
Capacitor
Main switch
T6A
Motor
Safety
thermostat
Blue
Oil valve
Hour counter
(230V - 0.
1A max.)
thermostat
Limit Remote lock-out signal
(230V - 0.5A max.)
Ignition
electrodes
Brown
Air damper
Burner-earth
CARRIED-OUT IN THE FACTORY
Heater with start
thermostat
553SE/H
CONTROL BOX
D4000
Photoresistance
coil
PE L N
~ 50Hz 230V
Blue
Brown Blue
S7186
Fig. 9
A

2611
6GB
4. WORKING

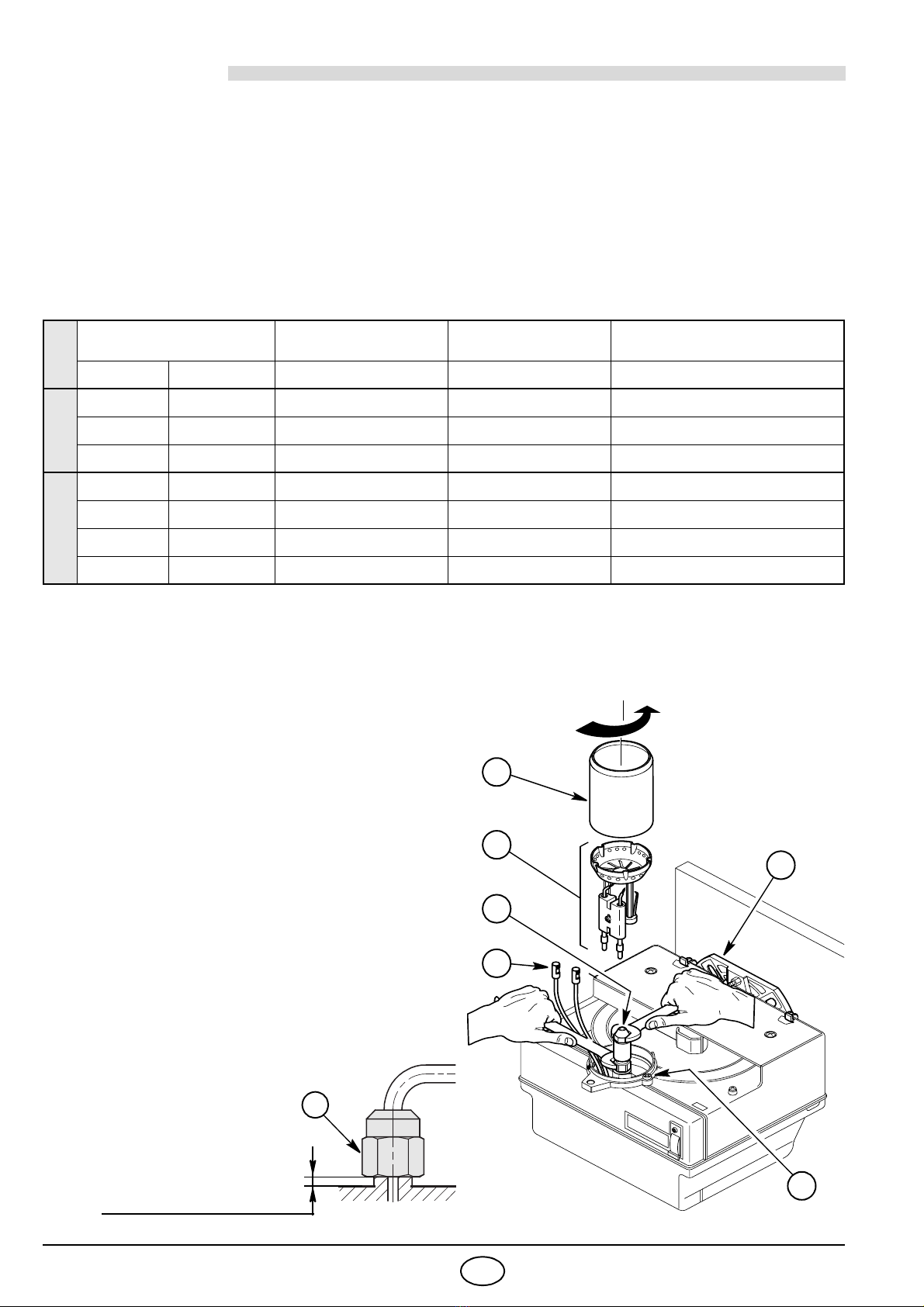

4.1 COMBUSTION ADJUSTMENT
In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjustment and
testing must be carried out observing the instruction manual of the boiler, including verification of the CO and CO2
concentration in the flue gases, their temperatures and the average temperature of the water in the boiler.
To suit the required appliance output, choose the proper nozzle, adjust the pump pressure and the air damper
opening in accordance with the following schedule.
The values shown in the table are measured on a CEN boiler (as per EN 267).
They refer to 12.5% CO2at sea level and with light oil and room temperature of 20 °C.
4.2 RECOMMENDED NOZZLES: Delavan type W - B ; Danfoss type S - B;
Monarch type R ; Steinen type S - Q.
MAINTENANCE POSITION
TYPE
Nozzle Pump pressure Burner output Air damper adjustment
GPH Angle bar kg/h ± 4% Set-point
367T1
0.40 60° 11 1.4 1.0
0.50 60° 12 1.9 1.8
0.60 60° 12 2.3 2.8
368T1
0.50 60° 12 1.9 1.5
0.60 60° 12 2.3 2.2
0.65 60° 12 2.5 2.7
0.75 60° 13 3.0 3.9
ACCESSIBILITY TO THE NOZZLE, THE DIFFUSER
DISC AND THE ELECTRODES, (see fig. 10)
➤Remove the burner from the boiler after loosening the
flange anchor nut.
➤For the codes 3736521 and 3736720, hook the burn-
er on to the flange (1).
➤Loosen the bolts (3) and remove the blast tube (2) by
rotating (the fitting is bayonet type).
➤Remove the small cables (4) from the electrodes
and the diffuser disc-holder assembly (5) from the
nozzle-holder assembly after loosing its fixing
screw (3, fig. 11, page 7).
➤Screw the nozzle (6) and tighten it as shown in the
figure.
WARNING
In the event of maintenance
made to the nozzle-holder
assembly, screw the nut (C)
as shown in the figure to the
right.
C
TIGHTEN WITHOUT MOVING
BACKWARDS TO THE END
D5684
5
E9121
1
4
Fig. 10
3
2
6

2611
7GB

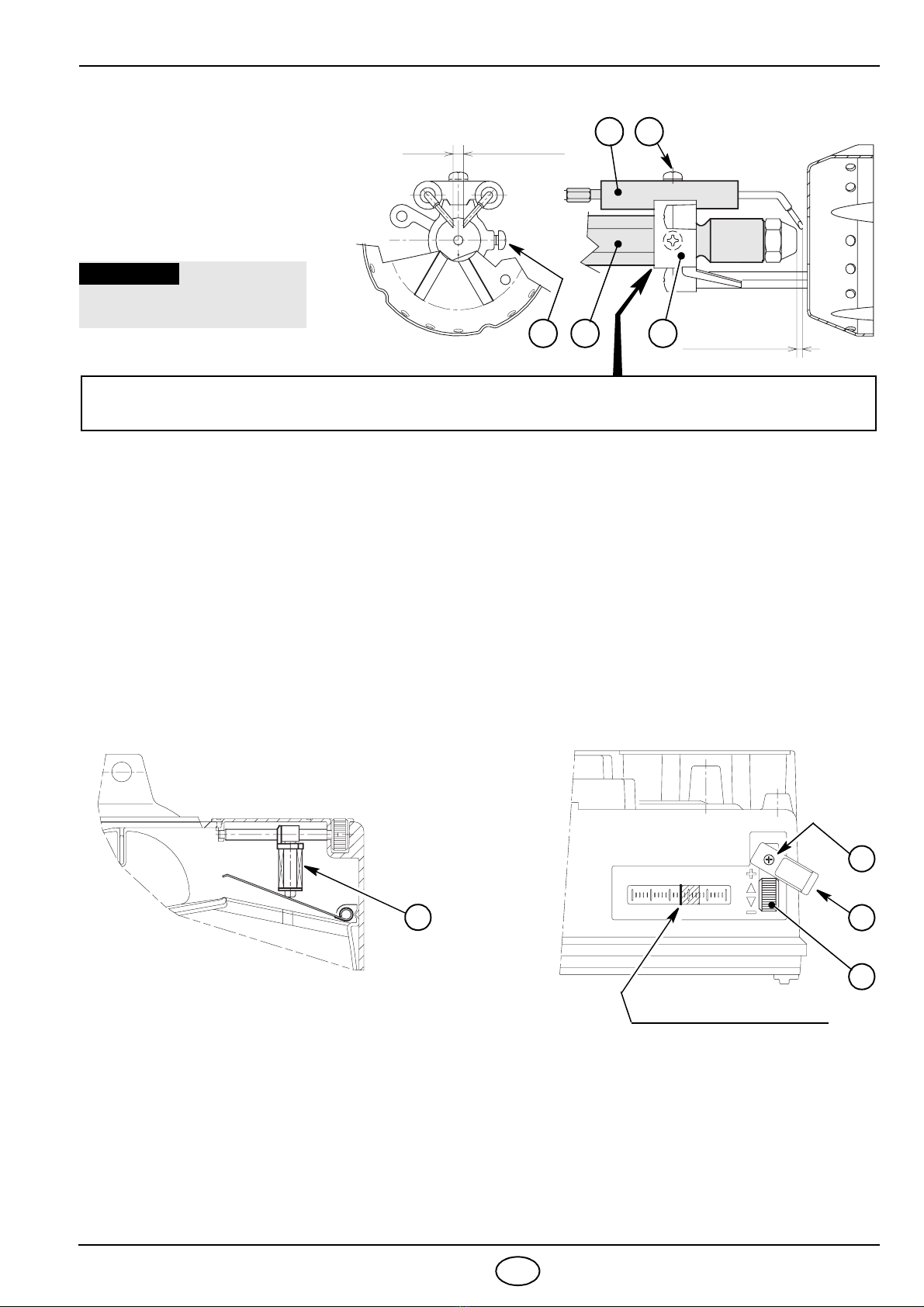

4.3 SETTING OF ELECTRODES, (see fig. 11)
4.4 PUMP PRESSURE: - The pump leaves the factory set at 12 bar.
- To change it act on pump pressure adjust screw (4, fig. 5, page 4).
4.5 AIR DAMPER ADJUSTMENT, (see fig. 12)
➤Use the knob (1) to make adjustments after slightly loosening the screw (2) and swinging out the protective
covering (3).
➤Once adjustments have been made, place the protective covering (3) in its correct position and tighten the
screw (2).
➤Fig. 12 shows adjustment of the air damper to a flow rate of 2.1 kg/h (notch 2.6).
➤When burner shuts down the air damper automatically closes to a max flue draw of 0.5 mbar.
➤The burner is also fitted with an electromagnetic device (4) which prevents any slamming of the air damper on
burner starting, even in the presence of high boiler counter-pressure.
NOTE
In the event that the electromagnetic damper anti-slamming device (4, fig. 12) fails, the burner will not start as
the device is connected to the motor in series (see diagram page 5), and as such takes on a role of safety
device.
In the event of an anomaly, the burner may even be started without the device as it is connected to the circuit via
special connectors which allow it to be cut out. The male and female connectors on the device wire must be
disconnected and the motor connectors must be connected between them.
When resorting to this temporary solution, it is fundamental that an alternative adjustment of the air damper is
carried out.
2 – 0.2 mm
PLACE THE DIFFUSER DISC-HOLDER ASSEMBLY (1) ON THE NOZZLE-HOLDER (2) AND TIGHTEN
THE SCREW (3). For any adjustments, loosen the screw (4) and move the electrodes (5).
1
4.5 – 0.5 mm
0
D1676
3 2
5 4
To have access to the elec-
trodes carry out operation as
described in chapter “4.2
RECOMMENDED NOZZLES”
(page 6).
Fig. 11
+0.2
WARNING
MEASURES MUST BE
RESPECTED
Fig. 12
Adjustment reference side
D1693
2
3
1
4
D1691
012 453

2611
8GB
4.6 FUEL HEATING
In order to assure regular ignition and working also at low temperature the burner has an oil pre-heater fit-
ted in combustion head. The pre-heater starts when thermostats close.
When the required temperature for ignition is reached the thermostat fitted on the nozzle holder starts the
burner (delay time: 0 to 150 seconds)
.
The pre heater remains energised during working and cuts out when burner shuts-down.

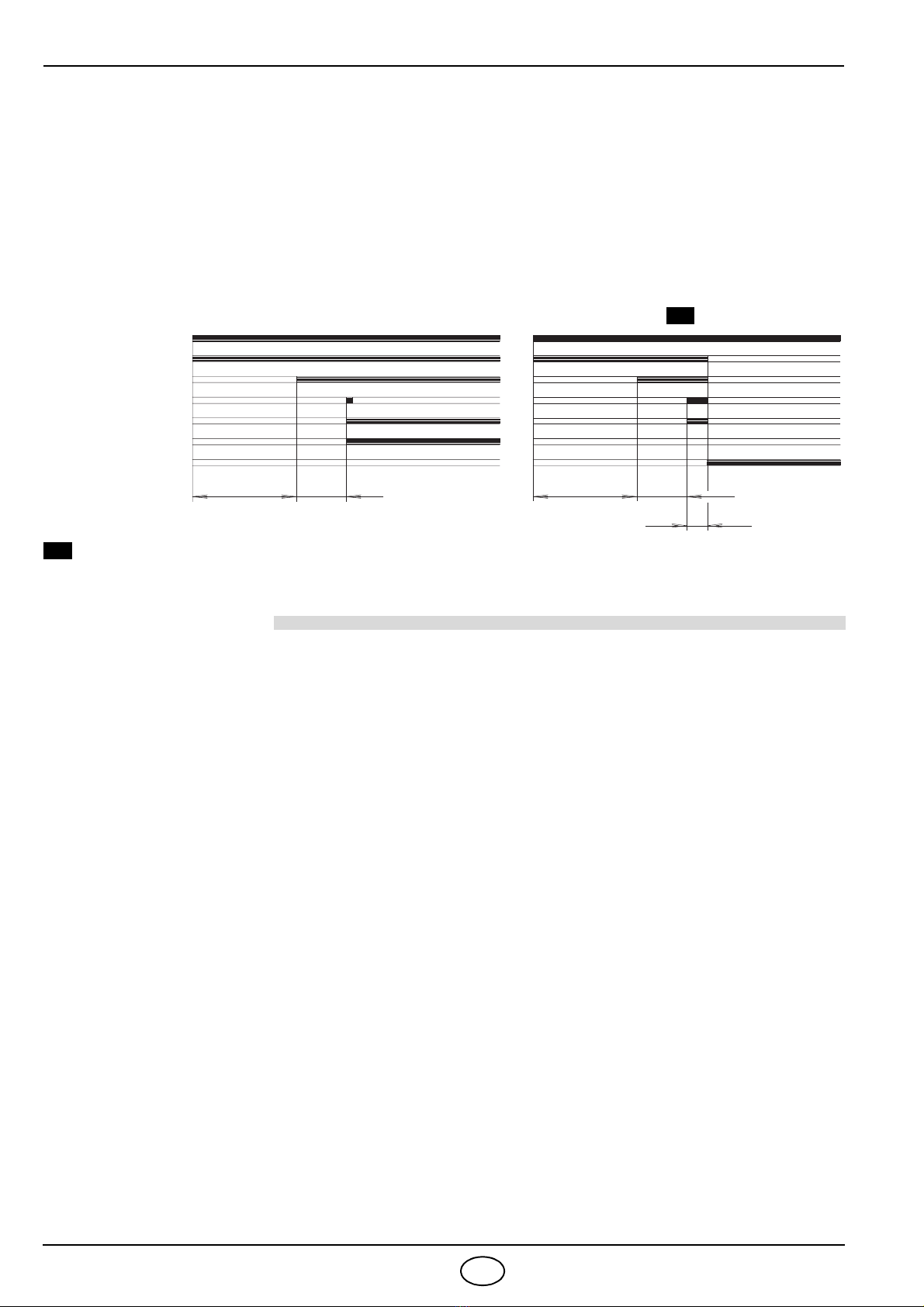

4.7 BURNER START-UP CYCLE
Lock out is indicated by a lamp on the control box (3, fig. 1, page 1).
5. MAINTENANCE
The burner requires periodic maintenance carried out by a qualified and authorised technician in conformity
with legislation and local standards.
Maintenance is essential for the reliability of the burner, avoiding the excessive consumption of fuel and
consequent pollution.
Before carrying out any cleaning or control always first switch off the electrical supply to the
burner acting on the main switch of the system.
THE BASIC CHECKS ARE:
➤Check that there are not obstructions or dents in the supply or return oil pipes.
➤Clean the filter in the oil suction line and in the pump.
➤Clean the photoresistance, (4, fig. 1, page 1).
➤Check for correct fuel consumption.
➤Replace the nozzle (see fig. 10, page 6) and check the correct position of electrodes (fig. 11, page 7).
➤Clean the combustion head in the fuel exit area, on the diffuser disc.
➤Leave the burner working without interruptions for 10 min. and set rightly all the components stated in
this manual. Then carry out a combustion check verifying:
●Smoke temperature at the chimney ●Content of CO2(%) ●Content of CO (ppm)
●Smoke value according to opacity smokes index according to Bacharach scale.
D5023
0÷150s 0 ÷150s
5s
~ 12s~ 12s
Thermostat
Heating
Motor
Ignition transformer
Oil valve
Flame
Lock-out lamp
Lock-out due to
failure to light
B
Normal
B

2611
9GB
6. FAULTS / SOLUTIONS
Here below you can find some causes and the possible solutions for some problems that could cause a fail-
ure to start or a bad working of the burner.
A fault usually makes the lock-out lamp light which is situated inside the reset button of the control box
(3, fig. 1, page 1).
When lock out lamp lights the burner will attempt to light only after pushing the reset button. After this if the
burner functions correctly, the lock-out can be attributed to a temporary fault.
If however the lock out continues the cause must be determined and the solution found.
WARNING
The manufacturer cannot accept responsibility for any damage to persons, animals or property due to error
in installation or in the burner adjustment, or due to improper or unreasonable use or non observance of the
technical instruction enclosed with the burner, or due to the intervention of unqualified personnel.
FAULTS POSSIBLE CAUSES SOLUTION
The burner doesn’t
start when the limit
thermostat closes.
Lack of electrical supply.
Check presence of voltage in the
L1 - N clamps of the 7 pin plug.
Check the conditions of the fuses.
Check that safety thermostat is not
lock out.
The photoresistance sees false light. Eliminate the light.
Heater or start thermostat are faulty. Replace them.
The connections in the control box
are wrongly inserted.
Check and connect completely all the
plugs.
Air damper coil interrupted. See note page 7.
Burner runs normal-
ly in the prepurge
and ignition cycle
and locks out after 5
seconds ca.
The photoresistance is dirty. Clear it.
The photoresistance is defective. Change it.
Flame moves away or fails.
Check pressure and output of the fuel.
Check air output.
Change nozzle.
Check the coil of solenoid valve.
Burner starts with an
ignition delay.
The ignition electrodes are wrongly
positioned.
Adjust them according to the
instructions of this manual.
Air output is too high. Set the air output according to the
instructions of this manual.
Nozzle dirty or worn. Replace it.

2611
1DK
PINDHOLD
1. BRÆNDERBESKRIVELSE
Et-trins oliebrænder.
1.1 TILBEHØR TIL BRÆNDER
Flange med pakning . . . . . . . . . . . . . . . 1 stk. Skruer og møtrikker til flange, fastg. på kedel . 4 stk.
Skruer og møtrik for flange . . . . . . . . . . 1 stk. Olieslanger med nipler . . . . . . . . . . . . . . . . . . . 2 stk.
7-polet stik . . . . . . . . . . . . . . . . . . . . . . . 1 stk.
1. BRÆNDERBESKRIVELSE . . . . . . . . . . 1
1.1 Tilbehør til brænder . . . . . . . . . . . . . . . . 1
2. TEKNISKE DATA. . . . . . . . . . . . . . . . . . 2
2.1 Tekniske data . . . . . . . . . . . . . . . . . . . . . 2
2.2 Mål og dimensioner . . . . . . . . . . . . . . . . 2
2.3 Kapacitetsområde . . . . . . . . . . . . . . . . . 2
3. INSTALLATION . . . . . . . . . . . . . . . . . . . 3
3.1 Montering på kedel . . . . . . . . . . . . . . . . 3
3.2 Forsyning af brændstof . . . . . . . . . . . . . 3
3.3 Hydrauliksystemer . . . . . . . . . . . . . . . . . 4
3.4 Elektriske tilslutninger . . . . . . . . . . . . . . 5
4. FUNKTION . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Forbrændingsjustering . . . . . . . . . . . . . . 6
4.2 Anbefalede dyser . . . . . . . . . . . . . . . . . . 6
4.3 Indstilling af tændelektroder . . . . . . . . . . 7
4.4 Pumpetryk. . . . . . . . . . . . . . . . . . . . . . . . 7
4.5 Indstilling af luftspjæld. . . . . . . . . . . . . . . 7
4.6 Forvarmning af brændstof . . . . . . . . . . . . 8
4.7 Startprogram . . . . . . . . . . . . . . . . . . . . . . 8
5. VEDLIGEHOLDELSE . . . . . . . . . . . . . . . 8
6. FEJLFINDING. . . . . . . . . . . . . . . . . . . . . 9
■CE -certifikat nr.: 0036 0272/99 (367T1) - 0036 0273/99 (368T1) ifølge 92/42/EØF.
■Brænderen opfylder beskyttelsesgrad IP X0D (IP 40) ifølge standard EN 60529.
■Brænder med CE-mærkning ifølge EU-direktiverne: Eektromagnetisk kompatibilitet 89/336/EØF,
Lavspænding 73/23/EØF, Maskin 98/37/EØF og Effektivitet 92/42/EØF.
1– Oliepumpe
2– Kontrolkasse
3– Reset-knap med fejllampe
4– Fotomodstand
5– Flange med pakning
6– Enhed til indstilling af luftspjæld
7– Dysestok
5
1
2
3
6
4
7
Fig. 1 E9073

2611
2DK
2. TEKNISKE DATA
2.1 TEKNISKE DATA
2.2 MÅL OG DIMENSIONER
2.3 KAPACITETSOMRÅDE (ifølge EN 267)
TYPE 367T1 368T1
Kapacitet - Termisk effekt kg/h 1,4–2,3 1,8–3,1
kW 16,6 – 27,3 21,3 – 36,7
Brændstof Dieselolie, viskositet 4 - 6 mm2/s v. 20 °C
Spændingsforsyning Enfaset ~50 Hz 230 V ± 10%
Motor Driftsstrøm 0,85 A - 2.750 omdrejninger/min. – 289 rad/s
Kondensator 4 µF
Tændtransformator Sekundær 8 kV – 16 mA
Pumpe Trykområde: 8 – 15 bar
Effektforbrug 0,29 kW
A B F 180
130
150
C
E
G
11
72
72
91
45°
45°
D1674
øD
KODE-TYPE ABCDEFG
3736520 - 367T1 220 78 20 84 168 255 210
3736521 - 367T1 205 120 5 84 168 255 210
3736720 - 368T1 205 93 5 84 168 255 210
Termisk effekt – kW
D1673
Tryk i fyrboks - mbar
Oliekapacitet - kg/h
1,4 1,8
15 20 25
0,8
0,6
0,4
0,2
0
2,2
30
3
35
1,0
2,6
367T1 368T1
1,61,2 2,4 2,8 3,22

2611
3DK
3. INSTALLATION
INSTALLATION AF BRÆNDEREN SKAL FINDE STED SOM FORESKREVET I LOKAL LOVGIVNING OG
STANDARDER.
3.1 MONTERING PÅ KEDEL
➤Montér skruen og de to møtrikker på flangen (1) (se fig. 2).
➤Om nødvendigt udvides hullerne i flangepakningen (5).
➤Montér flangen (1) på kedlens låge (4), benyt skruerne (2) og (om nødvendigt) møtrikkerne (3) med
flangepakningen (5) (se fig. 3) imellem.
3.2 FORSYNING AF BRÆNDSTOF
Brænderen er konstrueret således, at slangerne kan føres ud i venstre såvel som højre side.
Afhængigt af, om slangerne føres ud i venstre eller højre side af brænderen, skal der byttes om på både
låsepladen (1) og lukkepladen (2) (se fig. 4).
E9075
E9076
2
1
2 5 4
3
Fig. 2
Fig. 3
D4137
Fig. 4

2611
4DK
3.3 HYDRAULIKSYSTEMER
Det er nødvendigt at montere et filter på forsyningslinien for brændstof.
H= Højdeforskel; L= Maks. længde på sugeslange; Indv. Ø = Indvendig diameter på olieslanger.
UDLUFTNING AF PUMPEN:
På systemet vist i fig. 6, er det tilstrækkeligt at løsne koblingen til vak-
uummeteret (5, fig. 5) og vente til brændstoffet løber ud.
På systemet vist i fig. 7 og 8; start brænderen og afvent spædningen.
Hvis blokeringen sker, inden pumpen er spædet med brændstof, så
vent mindst 20 sekunder og gentag forløbet.
Undertrykket må ikke overstige -0,4 bar (30 cm Hg).
Ved højere undertryk udskilles luft fra olien. Olieslangerne skal være
fuldstændige tætte.
Ved systemer med undertryk (fig. 8) skal suge- og returledningen være
anbragt i samme højde.
H
meter
L meter
Indv. Ø
8 mm
Indv. Ø
10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
SYSTEMET ER IKKE TILLADT
I TYSKLAND
■Pumpen er forberedt til drift på 2-strengs-installationer. Hvis
oliepumpen skal køre på 1-strengsinstallation, skal man løsne
returproppen (2), og fjerne by-pass skruen (3) .
Herefter fastspændes returproppen (2) (se fig. 5) igen.
■Kontrollér, at returledningen for brændstof ikke er stoppet til,
før brænderen startes. Kraftigt kontratryk vil ødelægge paknin-
gen i pumpen.
ADVARSEL:
H
meter
L meter
Indv. Ø
8 mm
Indv. Ø
10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
H
max. 4 m
max. 4 m
H
H
H
D6195
Fig. 7 Fig. 8
Fig. 6
H
max. 4 m
D6194
1- Sugestuds
2- Returstuds
3- By-pass skrue
4- Kobling til manometer
5- Trykregulering
6- Kobling til vakuummeter
7- Magnetventil
8- Sekundært trykudtag
F i g . 5
D5912
2
3
4
7
6
5
18

2611
5DK
3.4 ELEKTRISKE TILSLUTNINGER
Sikkerhedster-
mostat
7 polet stik-
kontakt
S7186
Fig. 9
A
KONTROL
Kontrollér, at brænderen stop-
per når termostaten afbrydes
og brænderen fejludkobler ved
at mørklægge fotomodstanden.
ESEGUITO IN FABBRICA
7-polet stik
Sort
Hvid
Kondensator
Afbryder
T6A
Motor
Olieventil
Timetæller
(230V - 0,
1A max.)
Eksternt signal for blokering
(230V - 0,5A max.)
Brun
Luftspjælds-
Jord; brænder
Forvarmer med
starttermostat
553SE/H
KONTROLKASSE
D4000
Fotomodstand
PE L N
~ 50Hz 230V
Blå
Blå
Tændelektroder
spole
BEMÆRK:
– Ledernes tværsnit: min 1 mm2. (medmindre an-
det er fastsat i lokal lovgivning og standarder).
– De elektriske tilslutninger skal udføres af en
autoriseret installatør og være i henhold til
gældende regler i Danmark.
KONTROLKASSE
For at afmontere kontrolkassen fra brænderen løsnes skruen (A, fig. 9)
efter fjernelse af samtlige komponenter, det 7-polede stik og
jordlederen. Træk kontrolkassen i pilens retning.
Ved montering af kontrolkassen spændes skruen (A) ved et
moment på maksimum 1 - 1,2 Nm.
ADVARSEL
OMBYT IKKE NUL OG FASE
FORBUNDET FRA FABRIK
Brun Blå
grænseter-
mostaten

2611
6DK
4. FUNKTION
4.1 FORBRÆNDINGSJUSTERING
I henhold til direktiv 92/42/EØF om effektivitet skal monteringen af brænderen på kedlen, justeringen og af-
prøvningen ske i overensstemmelse med angivelserne i kedlens instruktionsvejledning. Disse justeringer
inkluderer måling af CO og CO2koncentration samt måling af røggastemperatur og kedlens gennem-
snitlige vandtemperatur.
Afhængigt af kapaciteten, som kræves fra kedlen, benyttes tabellen nedenfor til valg af dyse og pumpetryk
samt til indstilling af luftspjældet.
Værdierne i tabellen er målt på en CEN kedel (ifølge EN 267).
Reference 12.5% CO2ved 0 meter over havet med almindelig fyringsolie ved rumtemperatur på 20° C.
4.2 ANBEFALTE DYSER: Delavan type W - B; Danfoss type S - B;
Monarch type R ; Steinen type S - Q.
VEDLIGEHOLDELSESPOSITION
TYPE
Dyse Pumpetryk Brænderkapacitet Indstilling af luftspjæld
GPH Vinkel bar kg/h ± 4% Set-punkt
367T1
0,40 60° 11 1,4 1,0
0,50 60° 12 1,9 1,8
0,60 60° 12 2,3 2,8
368T1
0,50 60° 12 1,9 1,5
0,60 60° 12 2,3 2,2
0,65 60° 12 2,5 2,7
0,75 60° 13 3,0 3,9
ADGANG TIL DYSE, BLANDESKIVE OG ELEKTRODER
(se fig. 10)
➤Fjern brænderen fra kedlen ved at løsne låsemøtrikken
på flangen.
➤For kode 3736521 og 3736720, hægt brænderen fast
på flangen (1).
➤Løsn boltene (3) og fjern brænderrøret (2) ved at dreje
det (røret er forsynet med bajonetlås).
➤Træk ledningerne (4) bort fra elektroderne. Løsn
herefter skruen (3, fig. 11, side 7) og fjern blandeskive-
holderen (5) fra dysestokken.
➤Fastspænd dysen (6) korrekt ved at spænde den
som vist i figuren.
BEMÆRK!
Fastspænd omløberen (C) som
vist i figuren til højre.
CD5684
MÅ IKKE FASTSPÆNDES
FULDSTÆNDIGT
5
E9121
1
4
Fig. 10
3
2
6

2611
7DK
4.3 INDSTILLING AF TÆNDELEKTRODER (se fig. 11)
4.4 PUMPETRYK : - Pumpens tryk indstilles på fabrikken til 12 bar.
- Pumpetrykket justeres ved at dreje på skruen (4, fig. 5 side 4).
4.5 INDSTILLING AF LUFTSPJÆLD (se fig. 12)
➤Løsn skruen (2) en smule og skub beskyttelsesdækslet til siden (3). Drej herefter på hjulet (1).
➤Efter justeringen skubbes beskyttelsesdækslet (3) tilbage og skruen (2) spændes igen.
➤Fig. 12 viser indstillingen af luftspjældet til en kapacitet på 2,1 kg/h (2,6 på skalaen).
➤Når brænderen afbrydes, lukkes luftspjældet automatisk, indtil undertrykket i røgaftrækket svarer til
0,5 mbar.
➤Brænderen er også udstyret med en elektromagnetisk anordning (4), som hindrer luftspjældet i at "klappe"
ved opstart af brænderen. Dette gælder selv i tilfælde af højt kontratryk fra kedel.
NB:
Hvis den elektromagnetiske spole, der forhindrer luftspjældet at "klappe" i (4, fig. 12), ikke fungerer, er det
ikke muligt at starte brænderen, idet denne spole er serieforbundet med motoren (se el-diagram side 5).
Spolen fungerer på denne måde som sikkerhedsudstyr.
Hvis spole er defekt, er det muligt at starte brænderen uden brug af spolen, idet denne er sluttet til
kredsløbet ved hjælp af specialkonnektorer, som gør det muligt at frakoble den.
Han- og hun-konnektorerne på spolens kabel og motorernes konnektorer skal forbindes indbyrdes.
Ved udformning af denne midlertidige løsning, er det af afgørende betydning, at der sker en yderligere
indstilling af luftspjældet.
MONTÉR BLANDESKIVEHOLDEREN (1) PÅ DYSESTOKKEN (2), OG SPÆND MED SKRUEN (3).
Eventuelle justeringer sker ved at løsne skruen (4) og flytte elektroderne (5).
Benyt fremgangsmåden i
kapitel “4.2 ANBEFALTE
DYSER” (side 6) for at opnå
adgang til elektroderne.
ADVARSEL
DE ANGIVNE MÅL SKAL
OVERHOLDES
2 – 0,2 mm
1
4,5 – 0,5 mm
0
D1676
3 2
5 4
Fig. 11
+0,2
Fig. 12
D1693
2
3
1
4
D1691
012 453
Justerings-referencepunkt

2611
8DK
4.6 FORVARMNING AF BRÆNDSTOF
For at sikre en god opstart/forbrænding selv ved lave olietemperaturer er brænderen udstyret med en
olieforvarmer i dysestokken.
Forvarmeren starter, når termostaterne lukkes.
Når den fastsatte starttemperatur for olien er opnået, vil en termostat på dysestokken starte brænderen
(forsinkelse: 0 - 150 sekunder).
Forvarmeren forbliver aktiveret, mens brænderen er i drift og afbrydes, når brænderen stopper.
4.7 STARTPROGRAM
Signaleres ved hjælp af fejllampen på kontrolkassen (3 fig. 1 side 1).
5. VEDLIGEHOLDELSE
Brænderen skal vedligeholdes regelmæssigt. Vedligeholdelsen skal udføres af kvalificeret personale som
foreskrevet i lokal lovgivning og standarder.
Eftersynet er vigtigt for at sikre en stabil drift af brænderen og kontrol af den indfyrede effekt samt måling af
røggasserne.
Inden rengøring eller kontrol skal brænderens strømforsyning afbrydes ved hjælp af
hovedafbryderen.
ET NORMALT EFTERSYN OMFATTER:
➤Kontrol af suge- og returslanger for tilstopninger eller sprækker.
➤Rengøring af filter på forsyningslinie for brændstof og pumpefilter.
➤Rengøring af fotomodstand (4 fig. 1 side 1).
➤Kontrol af korrekt brændstofforbrug.
➤Udskiftning af dyse, (se fig. 10, side 6) og kontrol af korrekt anbringelse af elektroderne (fig. 11, side 7).
➤Rengøring af blandeskive, elektroder, tændkabler og luftveje.
➤Lad brænderen være aktiveret i ca. 10 minutter. Indstil komponenterne, der er beskrevet i denne vejled-
ning, korrekt. Undersøg herefter forbrændingen ved at kontrollere følgende:
●Røggastemperaturen ●Røggassens CO2værdi (% ) ●Røggassens CO værdi (ppm)
●Røggassens sodtal i.h.t. til Bacharach skala.
Te r m o s tat
Olieforvarmer
Motor
Olieventil
Flamme
Fejllampe
Normal
Tændtransformator
Blokering som følge af flammesvigt
B
0÷150s 0 ÷150s
5s
~ 12s~ 12s
D5023
B
