Riello UPS SENTINEL DUAL SDL 8000 User manual
- 0MNSDL6K5RU5LUC -
3
I
SICUREZZA
5
MANUALE D’USO
15
GB
SAFETY
6
USER’S MANUAL
51
D
SICHERHEIT
7
BEDIENUNGSANLEITUNG
87
F
SÉCURITÉ
8
MANUEL D’UTILISATEUR
123
E
SEGURIDAD
9
MANUAL DE USUARIO
159
GR
10
S
SÄKERHETEN
11
NL
VEILIGHEID
12
P
SEGURANÇA
13
4
5
I SICUREZZA I
Questa parte del manuale contiene precauzioni da seguire scrupolosamente in quanto
riguardano la SICUREZZA.
a) TERRA. Il primo collegamento
da effettuare è quello del conduttore di terra, da collegare al morsetto segnato con .
b) Evitare di collegare il neutro di uscita a quello di ingresso o a terra perché questa operazione potrebbe
causare malfunzionamenti.
c) L'UPS genera al suo interno delle tensioni elettriche PERICOLOSE. Tutte le operazioni di installazione
e manutenzione devono essere eseguite ESCLUSIVAMENTE da personale qualificato.
d) L'UPS contiene al suo interno una sorgente di energia: le batterie. I morsetti e
essere in tensione anche senza connettere l'UPS alla rete.
e) La tensione totale di batteria può generare uno shock elettrico. Le batterie sostituite vanno considerate
RIFIUTO TOSSICO e trattate di conseguenza. Non gettare i pacchi batterie sul fuoco: possono
esplodere. Non tentare di aprire i pacchi batterie: sono prive di manutenzione. Inoltre l'elettrolita è
pericoloso per la pelle e per gli occhi e può risultare tossico.
f) Non accendere l'UPS se si nota una perdita di liquido, o se si vede una polvere bianca residua.
g) Evitare che acqua, liquidi in genere e/o altri oggetti estranei entrino nell'UPS.
h)
protezione magnetotermica installata
inferiore del pannello frontale e scollegando i due connettori dei battery pack.
i) L' UPS genera una corrente di dispersione inferiore a 2 mA.
Attenzione: la corrente di dispersione del carico si so
protezione di terra.
j)
k)
ambiente domestico.
6
GB SAFETY GB
This part of the manual contains precautions that must be adhered to strictly since they
regard SAFETY.
a) THE UPS MUST NOT OPERATE WITHOUT AN EARTH CONNECTION. The first connection to
be carried out is the earth conductor, which has to be connected to the terminal marked .
b) Avoid connecting the output neutral to the input neutral or to earth as this could cause malfunctions.
c) DANGEROUS electrical voltages are generated inside the UPS. All installation and maintenance
operations must be carried out EXCLUSIVELY by authorized personnel.
d) The UPS contains an internal power source: the batteries. The terminals and the output sockets may be
powered even when the UPS is not connected to the mains.
e) The total battery voltage can generate an electric shock. Replaced batteries should be considered as
TOXIC WASTE and treated as such. Do not throw the battery packs into fire: they may explode. Do
not try to open the battery packs: they do not require any maintenance. Furthermore the electrolyte is
dangerous if it comes into contact with the skin or the eyes and may be toxic.
f) Do not switch the UPS on if there is any leak of liquid, or if a residual white powder is noted.
g) Do not allow water, liquids in general and/or other foreign bodies to get into the UPS.
h) In the event of dangerous conditions switch the UPS off with the switch located on the front panel and
open the magneto-thermal protection installed upstream of the UPS. Isolate the battery by removing the
lower part of the front panel and disconnecting the two battery pack connectors.
i) The UPS generates a leakage current of less than 2 mA.
Warning: the leakage current of the load is added to that of the UPS on the earth protection conductor.
j) For battery expansion use exclusively connectors supplied by or authorized by the manufacturers.
k) The UPSs of this series have been designed for professional use and are therefore not suitable for use in
a domestic environment.
7
D SICHERHEIT D
Dieser Teil des Handbuchs enthält die Vorsichtsmaßnahmen, die genau einzuhalten
sind, um SICHEREN BETRIEB zu garantieren.
a) Die USV DARF NICHT OHNE ERDUNG BETRIEBEN werden. Bei Installation muss als erstes die
Erdungsleitung an die mit bezeichnete Klemme angeschlossen werden.
b) Den neutralen Ausgang nicht mit dem neutralen Eingang oder der Erde verbinden. Diese Operation
könnte Fehlfunktionen bewirken.
c) Die USV erzeugt intern GEFÄHRLICHE SPANNUNGEN. Alle Installations- und Wartungsarbeiten
dürfen nur von qualifizierten Technikern vorgenommen werden.
d) Die USV enthält eine Energiequelle: die Batterien. Daher können die Ausgangsklemmen unter
Spannung stehen, auch wenn die USV vom Netz getrennt ist.
e) Die Gesamtbatteriespannung kann elektrische Schläge verursachen. Ausgewechselte Batterien gelten
als GIFTIGER ABFALL und müssen entsprechend entsorgt werden. Die Batteriepakete nicht ins Feuer
werfen: sie können explodieren. Nicht versuchen die Batteriepakete zu öffnen: sie sind wartungsfrei.
Das Elektrolyt schadet Haut und Augen und kann zu Vergiftungen führen.
f) Die USV nicht einschalten, wenn Flüssigkeit austritt oder man weiße Pulverrückstände findet.
g) Verhindern, dass Wasser und/oder ganz allgemein Flüssigkeiten und/oder Fremdkörper in die USV
gelangen.
h) In Gefahrensituationen die USV mit dem Hauptschalter auf der Fronttafel abschalten und den vor der
USV installierten Thermoschütz öffnen. Die Batterie durch Entfernen des unteren Teils der Fronttafel
und Abziehen der beiden Anschlüsse des Batteriepakets abtrennen.
i) Die USV erzeugt einen Leckstrom von weniger als 2 mA.
Wichtig: auf der Erdleitung addiert sich der Leckstrom der Lasten zu dem der USV.
j) Zur Batterieerweiterung nur von der Firma gelieferte oder genehmigte Stecker verwenden.
k) Die USVs dieser Baureihe sind für professionelle Einsatz konstruiert und eignen sich nicht für
Haushaltseinsatz.
8
F SÉCURITÉ F
Cette partie du Manuel concerne les mesures de SÉCURITÉ à suivre scrupuleusement.
a)
raccordement à effectuer est celui du conducteur de terre qui doit être branché à la borne marquée .
b)
mauvais fonctionnements.
c) L'ASI génère des tensions électriques DANGEREUSES. Toutes les opérati
d)
e) La tension totale de la batterie peut provoquer une décharge électrique. Les batteries remplacées
doivent être considérées comme des DECHETS TOXIQUES et traitées en conséquence. Je pas jeter les
packs batteries dans le feu: les batteries pourraient exploser
f) re blanche
résiduelle.
g)
h)
ouvrir la protection magnét
partie inférieure du panneau frontal et en débranchant les deux connecteurs des packs batteries.
i) L'ASI génère un courant de dispersion inférieur à 2 mA.
Attention: le courant de
protection de terre.
j)
k) Les ASI de cette série sont à usage professionnel et donc inaptes à être utilisés en milieu domestique.
9
E SEGURIDAD E
Esta parte del manual contiene las medidas de precaución que deben ser
escrupulosamente observadas para garantizar la SEGURIDAD.
a) El SAI (Sistema de Alimentación Ininterrumpida) NO DEBE FUNCIONAR SIN TOMA DE TIERRA.
El primer paso de la instalación será conectar el conductor de tierra al terminal señalado con .
b) Ha de evitarse conectar el neutro de salida con el de entrada o la tierra, puesto que podría dar lugar a
malfuncionamientos.
c) El SAI genera en su interior TENSIONES PELIGROSAS. Todas las tareas de instalación y
manutención han de ser realizadas exclusivamente por personal cualificado.
d) El SAI contiene una fuente de energía: las baterías. Por ello los terminales de salida pueden tener
tensión aunque el SAI esté desconectado de la red.
e) La tensión total de la batería puede provocar shocks eléctricos. Las baterías sustituidas se consideran
RESIDUO PELIGROSO y han de desecharse correctamente. No tire nunca los paquetes de baterías al
fuego: podrían explotar. No intente abrir los paquetes de baterías: éstos no requieren mantenimiento. El
electrolito puede dañar la piel y los ojos e incluso resultar tóxico.
f) No encienda el SAI si detecta que una pérdida de líquido o si observa residuos de polvo blanco.
g) Ha de evitarse que entren agua, líquidos en general y/o cuerpos extraños en el SAI.
h) En situación de peligro desconecte el SAI con el interruptor situado en el panel frontal y abra el
dispositivo de protección térmica instalado en la parte posterior del SAI. Desconecte la batería
retirando la parte inferior del panel frontal y extrayendo los dos conectores del paquete de baterías.
i) El SAI genera una corriente de fuga inferior a 2 mA.
Nota importante: la corriente de fuga de la carga se añade a la del SAI en el contacto de toma de
tierra.
j) Para la ampliación de la batería utilice exclusivamente los conectores suministrados o autorizados por
el fabricante.
k) Los SAI de esta serie han sido desarrollados para un uso profesional y, por lo tanto, no son aptos para
uso doméstico.
10
GR ΑΣΦΑΛΕΙΑ GR
.
.
UPS
UPS
UPS
UPS
UPS.
UPS
- UPS.
UPS mA.
UPS
UPS
11
S SÄKERHETEN S
Denna del av manualen innehåller försiktighetsåtgärder som noggrant måste tillämpas
eftersom de avser SÄKERHET.
a) UPS-ENHETEN (OAVBRYTBAR STRÖMFÖRSÖRJNING) FÅR INTE ANVÄNDAS UTAN
JORDNING. Den första anslutning som skall göras är jordningen som skall kopplas till uttaget märkt .
b) Undvik att koppla utgång neutral till ingång neutral eller till jord då detta kan orsaka funktionsstörningar.
c) FARLIG elektrisk spänning alstras inuti UPS-enheten (oavbrytbar strömförsörjning). All installation och
underhållsarbete får UTESLUTANDE utföras av auktoriserad personal.
d) UPS-enheten (oavbrytbar strömförsörjning) innehåller en intern strömkälla: batterierna. Kabelfästen och
uttagen kan vara strömförande även om UPS-enheten (oavbrytbar strömförsörjning) inte är
kopplad till elnätet.
e) Den sammanlagda batterispänningen kan generera en elektrisk stöt. Utbytta batterier skall uppfattas som
GIFTIGT AVFALL och behandlas som sådant. Kasta inte batterierna i eld: de kan explodera. Försök inte
öppna batterierna: de behöver inget underhåll. Dessutom är syran farlig vid kontakt med hud eller ögon
och kan vara giftig.
f) Sätt inte på UPS-enheten (oavbrytbar strömförsörjning) om det finns läckage av vätska eller om rester av
vitt pulver konstateras.
g) Tillåt inte att vatten, vätskor i allmänhet och/eller övriga främmande föremål kan komma in i UPS-
enheten (oavbrytbar strömförsörjning).
h) I händelse av fara, stäng av UPS-enheten (oavbrytbar strömförsörjning) med strömbrytaren på framsidan
och öppna det magneto-termiska skyddet som är installerat uppströms hos UPS-enheten (oavbrytbar
strömförsörjning). Isolera batteriet genom att ta bort den nedre delen av frontplattan och koppla från
batteriets två kontaktdon.
i) UPS-enheten (oavbrytbar strömförsörjning) genererar läckström mindre än 2mA.
Varning: läckströmmen hos belastningen adderas till den befintliga hos UPS-enheten (oavbrytbar
strömförsörjning) hos jordskyddsledaren.
j) För att expandera batteriet använd endast kontaktdon levererade eller godkända av tillverkaren.
k) UPS-enheterna i denna serie har beräknats för professionell användning och är därför inte lämpliga för
användning i hemmiljö.
12
NL VEILIGHEID NL
Dit deel van de handleiding bevat veiligheidsmaatregelen die strikt nageleefd moeten
worden omdat ze betrekking hebben op de VEILIGHEID.
a) DE UPS MAG NOOIT GEBRUIKT WORDEN ZONDER EEN AARDING. De eerste aansluiting die
moet worden uitgevoerd is de aardgeleider. Deze dient te worden aangesloten op de uitgang aangeduid
met .
b) Sluit de uitgang neutraal niet aan op de ingang neutraal of op de aarding want dit kan defecten
veroorzaken.
c) GEVAARLIJKE elektrische voltages worden gegenereerd binnen de UPS. Iedere installatie of
onderhoudsbeurt mag UITSLUITEND door goedgekeurd personeel uitgevoerd worden.
d)
stroom staan, zelfs wanneer de UPS niet aangesloten is of het elektriciteitsnet.
e)
: ze zouden
is de elektrolyt gevaarlijk als deze in aanraking komt met de huid of de ogen. De elektrolyt kan ook
giftig zijn.
f) De UPS niet aanschakelen wanneer zich deze lekt, of wanneer u wit poeder opmerkt.
g) Let erop dat geen water, vloeistoffen in het algemeen en/of vreemde voorwerpen in de UPS terecht
raken.
h) Indien zich gevaarlijke omstandigheden voordoen, schakelt u de UPS uit met de schakelaar op het
voorpaneel en u opent de magnetische-thermische bescherming die stroomopwaarts van de UPS werd
geïnstalleerd. Isoleer de accu door de onderste deel van het voorpaneel te verwijderen en de twee
aansluitingen van de accu los te koppelen.
i) De UPS genereert een lekstroom van minder dan 2 mA.
Waarschuwing: de lekstroom van de lading wordt toegevoegd aan die van de UPS op de
beschermende aarding.
j) Indien u het vermogen van de accu wenst uit te breiden, mag u uitsluitend aansluitingen gebruiken die
geleverd of goedgekeurd werden door de fabrikanten.
k) De UPS modellen van deze serie werden ontworpen voor professioneel gebruik en daarom zijn zij niet
geschikt voor gebruik in huiselijke omgeving.
13
P SEGURANÇA P
Esta parte do manual contém as devidas precauções em relação à SEGURANÇA, e por
isso devem ser seguidas rigorosamente.
a) NÃO LIGAR O UPS SEM LIGAÇÃO TERRA. A primeira conexão a ser feita, é a do condutor de
ligação à terra a ser conectado ao terminal marcado com .
b) Evitar ligar o cabo do Neutro de Saída ao Neutro de Entrada ou ao cabo de terra, pois esta operação
poderá causar falhas no sistema.
c) Tensões eléctricas de ALTO RISCO são geradas dentro do UPS. Todos os procedimentos de instalação
e manutenção devem ser comissionados EXCLUSIVAMENTE por técnicos devidamente qualificados
e autorizados para o efeito.
d) O UPS possui sua própria fonte de corrente de energia interna: as baterias. Os bornes e as tomadas da
saída podem estar sob tensão eléctrica mesmo quando o UPS não está conectado à rede eléctrica.
e) A carga total da bateria pode causar choque eléctrico. Baterias substituídas são consideradas LIXO
TÓXICO e devem ser manejadas de tal maneira. Não deixe as baterias entrarem em contacto com fogo:
elas são inflamáveis e podem explodir. Não tente abrir as baterias: elas não requerem manutenção. À
parte disso, o electrólito liberado é nocivo à pele e aos olhos e pode ser tóxico.
f) Não ligar o UPS, caso observe uma perda de líquido ou note um pó residual branco.
g) Evitar que água, líquidos em geral e/ou outros objetos estranhos entrem na UPS.
h) Em situações de risco, desligar o UPS com o interruptor situado no painel frontal e abrir a protecção
magnetotérmica instalada a montante do UPS. Isolar a bateria removendo a parte inferior do painel
frontal e desconectando a ligação das baterias.
i) O UPS origina uma corrente de fuga inferior a 2 mA.
Atenção: a corrente de fuga da carga se soma a do UPS no condutor de ligação à terra de proteção.
j) Para aumentar o desempenho das baterias, use somente conectores fornecidos ou autorizados pelo
fabricante.
k) Os sistemas de alimentação ininterrupta (UPS) desta série foram projectados para uso profissional,
portanto não são adequados para uso em ambiente doméstico.
14
15
I
MANUALE D’USO
I
16
INTRODUZIONE
Vi ringraziamo per la scelta di un prodotto della gamma Sentinel Dual.
Riello UPS è prettamente specializzata nello sviluppo e nella produzione di gruppi statici di continuità
(UPS). Gli UPS di questa serie sono prodotti di alta qualità, attentamente progettati e costruiti allo scopo di
garantire le migliori prestazioni.
Questa apparecchiatura può essere installata da qualsiasi persona, previa ATTENTA E SCRUPOLOSA
LETTURA DEL PRESENTE MANUALE.
CONSULTATO PRIMA DI
OPERARE SULLO STESSO.
TUTELA DELL’AMBIENTE
Tutti i nostri prodotti perseguono gli obiettivi definiti nella politica del sistema di gestione ambientale
normativa vigente.
In questo prodotto non sono utilizzati materiali pericolosi quali CFC, HCFC o amianto.
Nella valutazione degli imballi la scelta del materiale è stata fatta prediligendo materie riciclabili.
Per il corretto smaltimento si prega di s
seguendo la tabella sottostante. Smaltire ogni materiale secondo le normative vigenti nel paese di utilizzo del
prodotto.
Descrizione
Materiale
Pallet
Abete trattato HT
Angolare imballo
Stratocell/cartone
Scatola
Cartone
Tampone adesivo
Stratocell
Sacco di protezione
Polietilene HD
SMALTIMENTO DEL PRODOTTO
L'UPS contiene al suo interno materiali che (in caso di dismissione/smaltimento) vengono considerati
RIFIUTI TOSSICI e PERICOLOSI, ad esempio schede elettroniche e batterie. Trattare questi materiali
secondo le legislazioni vigenti rivolgendosi a personale qualificato. Un loro corretto smaltimento
© ietata la riproduzione di qualsiasi parte del presente manuale anche se parziale salvo autorizzazione della ditta costruttrice.
Per scopi migliorativi, il costruttore si riserva la facoltà di modificare il prodotto descritto in qualsiasi momento e senza preavviso.
17
SOMMARIO
PRESENTAZIONE 18
VISTE UPS 19
VISTE BATTERY BOX 20
VISTA MASCHERA DISPLAY 21
INSTALLAZIONE 22
APERTURA DELLIMBALLO E VERIFICA DEL SUO CONTENUTO 22
VERSIONE TOWER 24
VERSIONE RACK 25
MODALITÀ DI INSTALLAZIONE 26
CONNESSIONE DELL AL BATTERY BOX 27
USO 28
COLLEGAMENTI 28
Versione monofase 8-10kVA 29
Versione trifase 30
Versione con comando di By-pass remoto esterno 31
PRIMA ACCENSIONE 33
ACCENSIONE DA RETE 33
ACCENSIONE DA BATTERIA 33
SPEGNIMENTO DELL 33
INDICAZIONI PANNELLO DISPLAY 34
34
Area visualizzazione misure 35
Versione monofase 35
Versione trifase 36
Area di configurazione 37
MODALITÀ DI FUNZIONAMENTO 38
R.E.P.O. 38
PRESA AUSILIARIA PROGRAMMABILE (POWER SHARE) 38
CONFIGURAZIONE UPS 39
PORTE DI COMUNICAZIONE 41
Connettori RS232 e USB 41
Communication Slot 41
SOFTWARE 42
Software di monitoraggio e controllo 42
Software di configurazione 42
RISOLUZIONE PROBLEMI 43
CODICI DI ALLARME 45
TABELLA DATI TECNICI 47
TABELLA DATI TECNICI UPS MONO/MONO 47
TABELLA DATI TECNICI UPS TRI/MONO 48
TABELLA DATI TECNICI BATTERY BOX 49
TABELLA TEMPI DI SOVRACCARICO 49
18

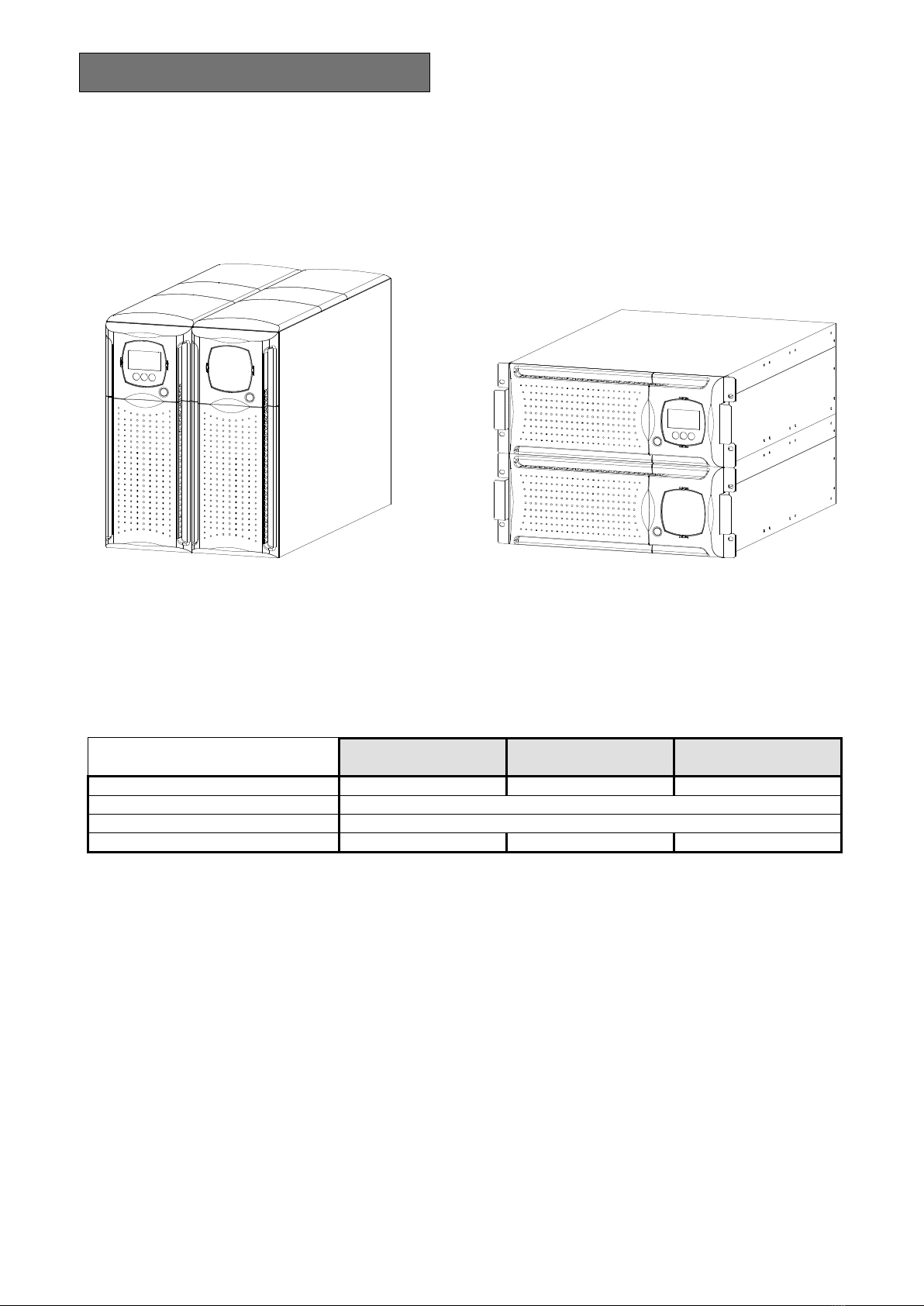

PRESENTAZIONE
La nuova famiglia di UPS Sentinel Dual è stata studiata con un occhio di riguardo alla versatilità. Infatti tali
UPS possono essere installati, a seconda delle esigenze, sia in versione tower che in versione rack. Ecco
come si presenta il prodotto nelle 2 differenti versioni:
SDL 6500 TM
SDL 8000
SDL 8000 TM
SDL 10000
SDL 10000 TM
Potenza nominale
[VA]
6500
8000
10000
Tensione nominale
[Vac]
220/230/240
Dimensioni H x L x P
[mm]
2 x [455 x 175 x 660] (1)
Peso
[Kg]
28 + 63 circa
29 + 65 circa
30 + 65 circa
(1) Nella versione rack, con maniglie installate, la dimensione H è diversa: 483mm x 175mm x 660mm (H x L x P)
Nota: 175mm = 4U
483mm = 19”
Tower
Rack
19
PRESENTAZIONE

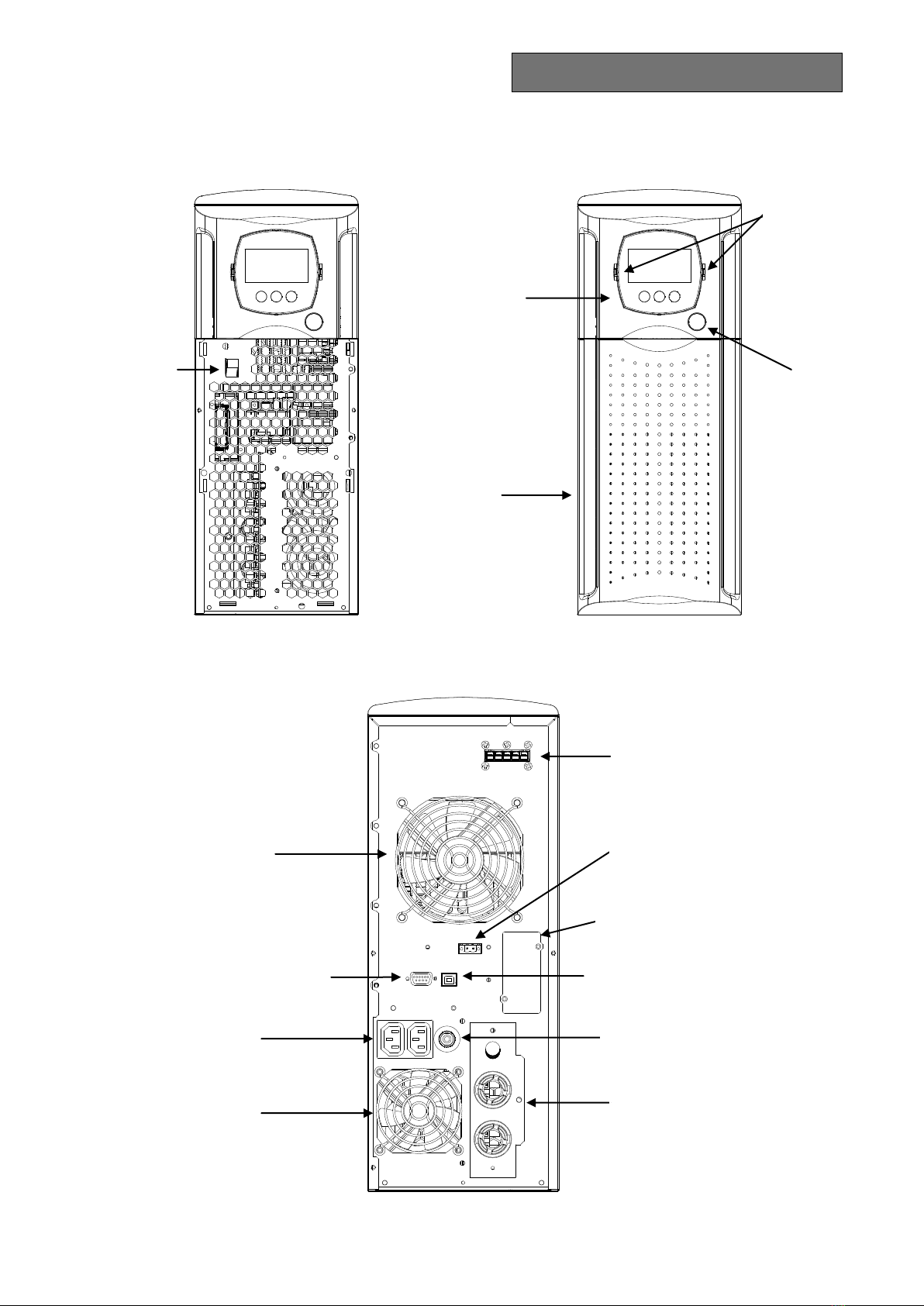

VISTE UPS
Interruttore
bypass
manuale
(pannello frontale rimosso)
(con pannello frontale)
Vista frontale
Feritoie di
sgancio
Maschera
display
ruotabile
Interruttore
generale
Pannello
frontale
rimuovibile
Vista posteriore
Connettore espansione batteria
Ventola di
raffreddamento
Porta di
comunicazione RS232
Porta di comunicazione USB
Ventola di
raffreddamento
Prese IEC 10 A
Power share
Cassetto connessioni IN/OUT
Protezione termica prese
Power share
Slot di espansione
COMUNICATION SLOT
Remote emergency power
off (R.E.P.O.)
20
PRESENTAZIONE

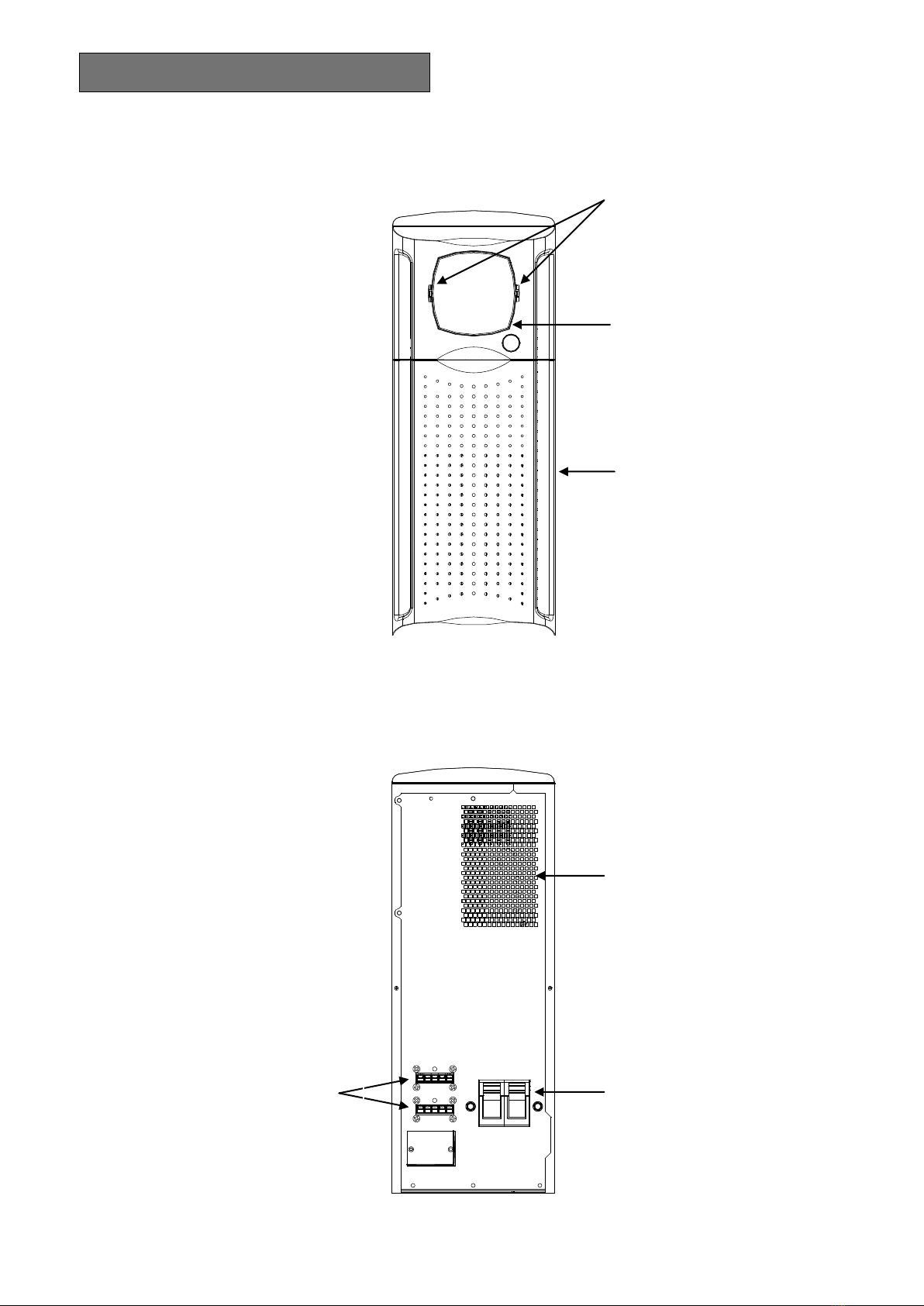

VISTE BATTERY BOX
Griglia di aerazione
Sezionatori
portafusibili
Vista posteriore
Feritoie di sgancio
Maschera
estraibile/ruotabile
Pannello frontale
rimuovibile
Griglia di aerazione
Sezionatori
portafusibili
Connettori per
espansione batterie
Vista frontale
This manual suits for next models
4
Table of contents
Languages:
Other Riello UPS UPS manuals
Riello UPS
Riello UPS SENTINEL DUAL Series Guide
Riello UPS
Riello UPS Sentinel Dual SDU 5000 User manual
Riello UPS
Riello UPS Multi Sentry 160 MST Guide
Riello UPS
Riello UPS MASTER HP User manual
Riello UPS
Riello UPS WinDialog 40 User manual
Riello UPS
Riello UPS Sentinel Dual SDU 5000 User manual
Riello UPS
Riello UPS Sentinel Dual SDU 4000 User manual
Riello UPS
Riello UPS MASTER HP-UL Series User manual
Riello UPS
Riello UPS GUARD TOWER GTT 6000 User manual
Riello UPS
Riello UPS MULTI POWER MPX User manual
Riello UPS
Riello UPS Sentinel RT 6000 VA Mounting instructions
Riello UPS
Riello UPS Master-HP 160 User manual
Riello UPS
Riello UPS NetPower NPW 600 User manual
Riello UPS
Riello UPS CSS SENTINEL TOWER CAM 3 User manual
Riello UPS
Riello UPS iDialog Rack User manual
Riello UPS
Riello UPS SENTINEL POWER GREEN Series User manual
Riello UPS
Riello UPS sentryum S3U User manual
Riello UPS
Riello UPS MDU User manual
Riello UPS
Riello UPS Sentryum S3T User manual
Riello UPS
Riello UPS MASTER HP-UL Series User manual
Popular UPS manuals by other brands
Marathon
Marathon SuperCap 1000VA user manual
Eaton
Eaton Evolution S 2500 RT 2U Installation and user manual
Liebert
Liebert PSA1000MT3-120U Brochure & specs
Eminent
Eminent Ewent EW3940 user manual
Eaton
Eaton 9SX 15KPM Serie user manual
J. Schneider Elektrotechnik
J. Schneider Elektrotechnik AKKUTEC 2412 VdS C Electrical Connection and Start-up
Eaton
Eaton Powerware 9390 Installation and operation manual
Minuteman
Minuteman MBK Series quick start guide
Vertiv
Vertiv Liebert EXM2 user manual
Mitsubishi Electric
Mitsubishi Electric 2033G Series Owner technical manual
Ever
Ever W/PGRLTO-3310K0/00 instruction manual
Emerson
Emerson itON BX quick start guide
