Riello G20S Quick start guide

2902406 (5) - 09/2014
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Light oil burner
Quemador de gasóleo
One stage operation
Funcionamiento de una llama
CODE - CÓDIGO MODEL - MODELO TYPE - TIPO
3748259 G20S 482 T58
GB
ES

2406
1 GB
ENGLISH

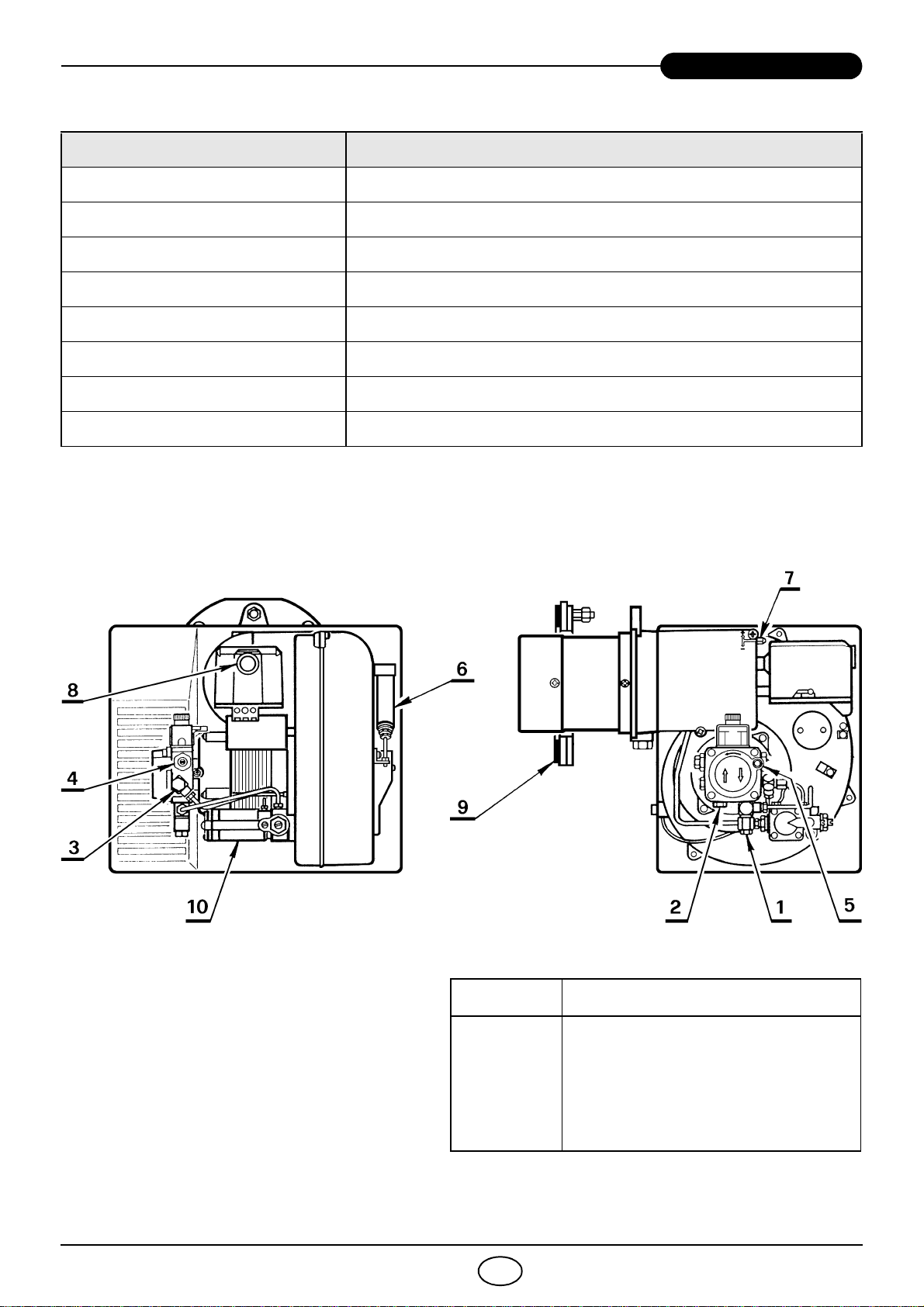

TECHNICAL DATA
■
Burner with CE marking in conformity with EEC Directives: Machine Directive 2006/42/EC, Low Voltage
Directive 2006/95/EC, Electromagnetic Compatibility 2004/108/EC and Efficiency 92/42/EEC.
■
The burner meets protection level of IP 40, EN 60529.
TYPE 482T58
Thermal power – output 95 – 240 kW - 8 – 20 kg/h
Fuel Light oil, viscosity 4 – 6 mm
2
/s at 20 °C
Electrical supply Single phase, 220V ± 10% ~ 60Hz
Motor Run current 2.2A – 3250 rpm – 340 rad/s
Capacitor 4 µF
Ignition transformer Secondary 8 kV – 16 mA
Pump Pressure 8 – 15 bar
Absorbed electrical power 0.41 kW

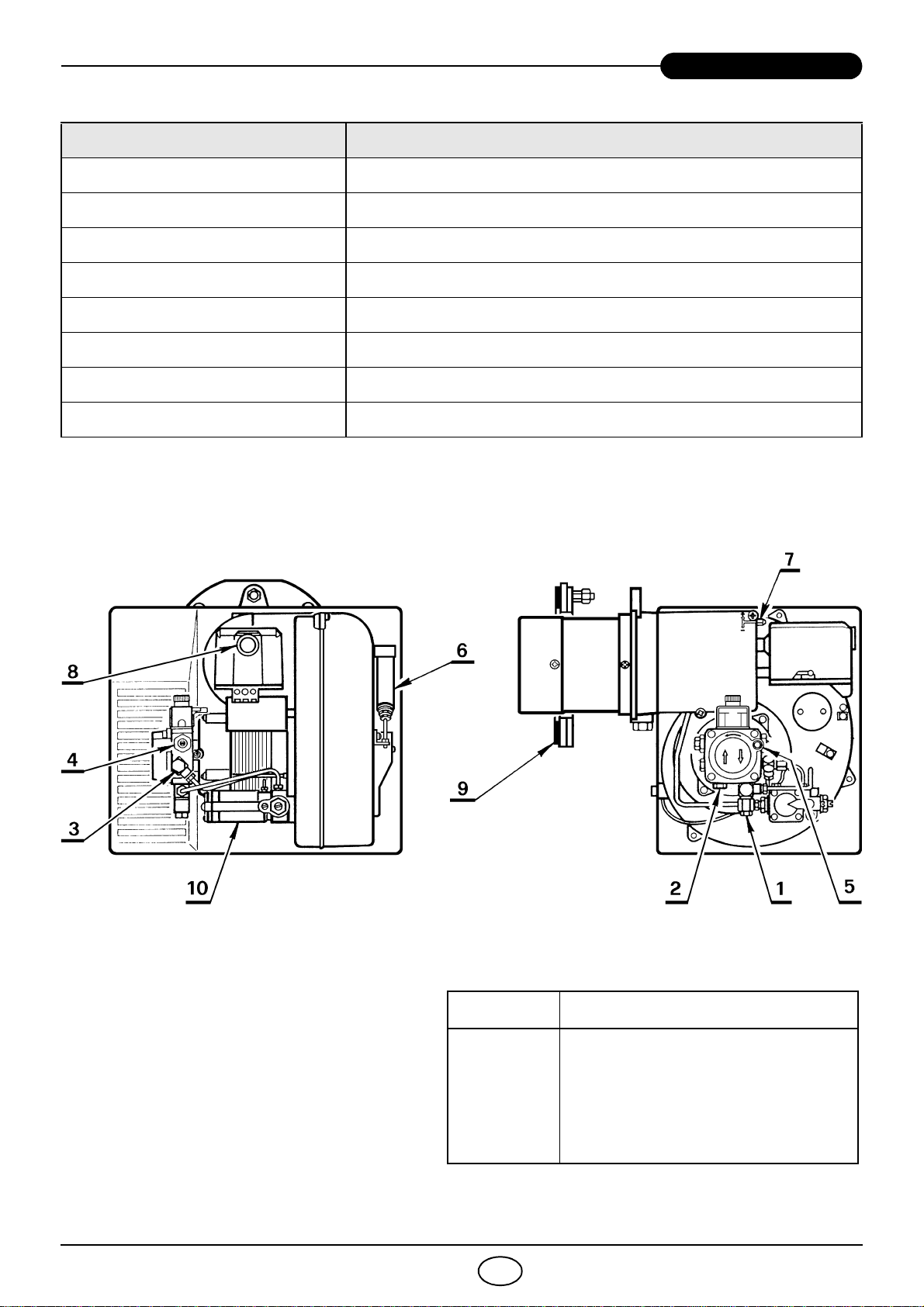

1– Return line
2– Suction line
3– Gauge connection
4– Pump pressure regulator
5– Vacuum gauge connection
6– Hydraulic jack with air-damper
7– Combustion head adjustment screw
8– Reset button with lock-out lamp
9– Flange with insulating gasket
10 – Start delaying device
D8077
Fig. 1
BURNER EQUIPMENT
Quantity Description
2
1
4
1
1
1
Flexible pipes with nipples
Flange with insulating gasket
Screws and nuts for flange
Maintenance assembly
Cable grommet
Screw with two nuts for flange

2406
2 GB
WORKING FIELD
OVERALL DIMENSIONS
3.6
0
2.4
Pressure in the combustion
chamber – mbar
8 10 12 14 Fuel output - kg/h
90 120 240 Thermal power - kW
D5797
150 180 210
1.2
16 18 20
0.3
Flange Burner
350 118 295
160
=
41
45°
ø
125
298
11
230
D5283
=
213
99 99
190
45°

2406
3
GB
INSTALLATION
BOILER FIXING
• Put on the flange (1) the screw and two nuts, (see fig. 2).
• Widen, if necessary, the insulating gasket holes (5), (see fig. 3).
• Fix the flange (1) to the boiler door (4) using screws (2) and (if necessary) the nuts (3) interposing the
insulating gasket (5), (see fig. 4).
MAINTENANCE POSITION
Access to the combustion head, diffuser disc / electrodes unit and nozzle, (see fig. 5).
• Remove the burner out of the boiler, after loosing the fixing nut to the flange.
• Hook the burner to the flange (1), by removing the combustion head (6) after loosing the fixing screws (7).
• Remove the diffuser disc-holder assembly (9) from the nozzle-holder (8) after loosing its fixing screw.
• Screw the nozzle (10).
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
1
10
9
8
7
6
Fig. 5
Fig. 6
Verify that the installed burner is lightly leaned towards the
button.
(See figure 6).
The burner is designed to allow entry of the flexible oil-lines
on either side of the burner.
D5572
D8056
D8057

2406
4 GB
HYDRAULIC SYSTEMS
Warning: before starting the burner make sure that the return pipe-line is not clogged: any obstruc-
tion would cause the pump seals to break.
The pump vacuum should not exceed a
maximum of 0.4 bar (30 cm Hg).
Beyond this limit gas is released from
the oil.
Oil lines must be completely airtight.
The return line should terminate in
the oil tank at the same level as the
suction line; in this case a non-return
valve is not required.
When the return line arrives over the
fuel level, a non-return valve must be
used.
This solution however is less safe than
previous one, due to the possibility of
leakage of the valve.
PRIMING THE PUMP
Start the burner and wait for the priming.
Should lock-out occur prior to the arrival
of the fuel, await at least 20 seconds
before repeating the operation.
A filter must be installed on the suction fuel line.
H
meters
L meters
I. D.
8 mm I.D. 10 mm
0.5
1
1.5
2
10
20
40
60
20
40
80
100
WARNING
The pump is supplied for use with a two pipe system.
For use on a one pipe system, it is necessary to remove the by-pass
screw (A), (see figure).
A
H
meters
L meters
I. D.
8 mm I.D. 10 mm
0
0.5
1
1.5
2
3
3.5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
H max. 4 m
H
H
max. 4 m
min. 0.1 m
D5219
D5220
D5199
H= Difference of level.
L= Max. length of the
suction line.
I.D.= Internal diameter of the
oil pipes.
PRIMING THE PUMP
Loosen the plug of the vacuum gauge (5, fig. 1) and
wait until the fuel flows out.

2406
5
GB
ELECTRICAL WIRING
Brown
White (50V)
Blue
Motor
Capacitor
Limit thermostat
Neutral
Main switch
6A max.
N L
M
~
Black
NOTES:
– Wires of min. 1 mm
2
section.
(Unless requested otherwise by local standards
and legislation).
– The electrical wiring carried out by the installer
must be in compliance with the rules in force in
the Country.
– To remove the control-box from the burner,
loosen screw (A) (see figure) and pull towards
the arrow.
– The photoresistance is fitted directly into the con-
trol-box (underneath the ignition-transformer) on
a plug-in support.
TESTING
Check the shut-down of the burner by opening
the thermostats.
220V ~ 60Hz
N L
Safety thermostat
Remote lock-out signal
(220V - 0.5A max.)
1 2 3 4 5 6 7 8 9
Blue
Brown
Terminal board of
control-box 530SE
*
Valve
T
T
RUN OF THE ELECTRICAL CABLE
1- Cable grommet N- Neutral
2- Cable-clamp L- Phase
3- Terminal board - Burner-earth
ATTENTION
Do not connect burner’s grounding, to fail-
ure indicator terminal . This may result
the destroy of the control box.
D5228
Black
CARRIED-OUT IN THE FACTORY
WARNING
DO NOT EXCHANGE THE
NEUTRAL WITH THE PHASE.
S7333

2406
6 GB
COMBUSTION ADJUSTMENT
In conformity with Efficiency Directive 92/42/EEC the application of the burner on the boiler, adjust-
ment and testing must be carried out observing the instruction manual of the boiler, including verifica-
tion of the CO and CO
2
concentration in the flue gases, their temperatures and the average
temperature of the water in the boiler.
To suit the required appliance output, fit the nozzle then adjust the pump pressure, the setting of the
combustion head and the air damper opening in accordance with the following schedule.
The values shown in the table are measured on a CEN boiler (as per EN 267).
They refer to 12.5% CO
2
at sea level and with light oil and room temperature of 20 °C.
NOZZLES RECOMMENDED: Monarch type R - PLP ; Delavan type B - W
Steinen type S - SS ; Danfoss type S - B
Angle : 60° - In most cases. Particularly suited to avoid flame-detach-
ment during ignition.
For narrow and long combustion-chambers it is advisable
to use full cone nozzles (e.g. 60° B).

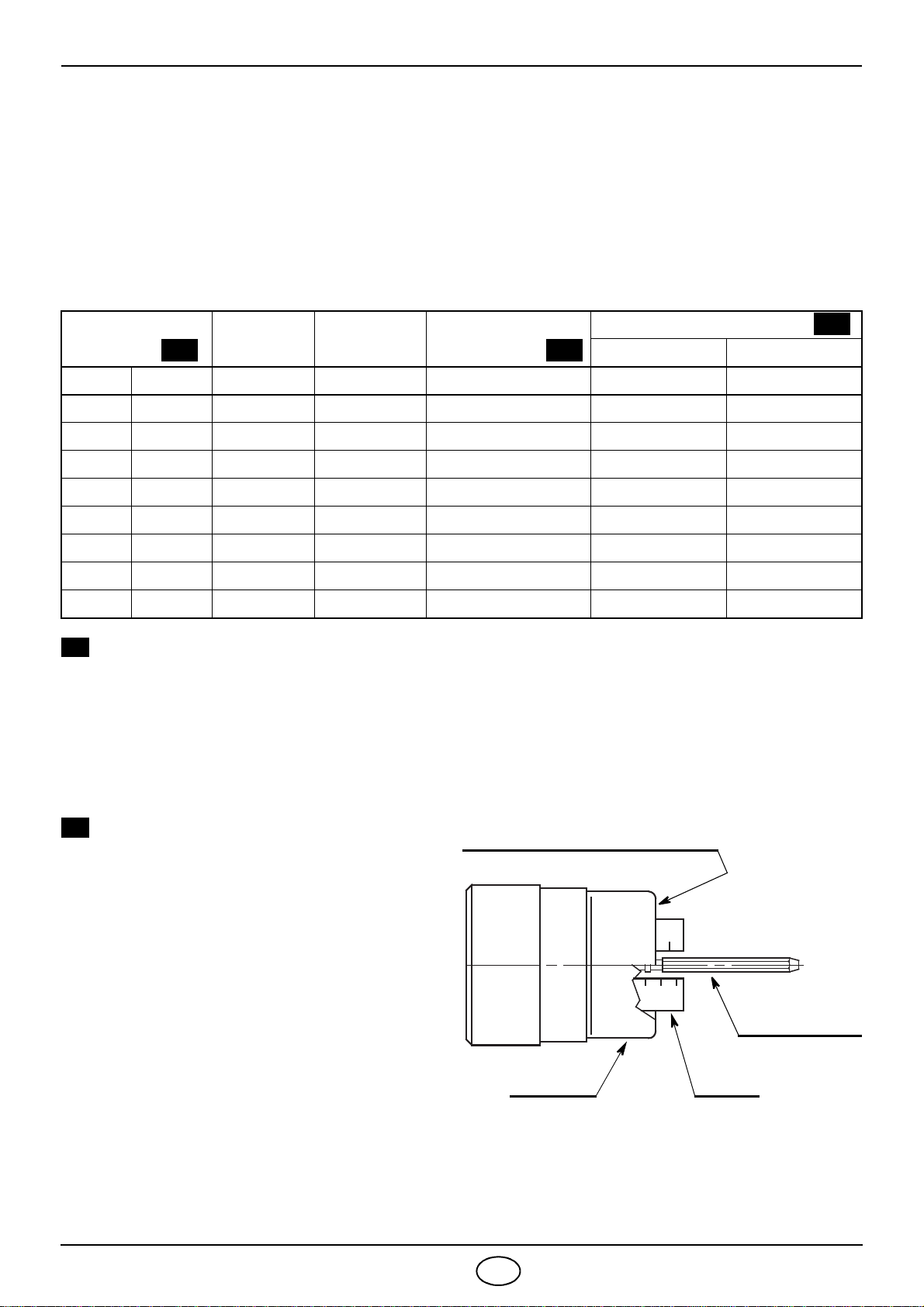

COMBUSTION HEAD SETTING :
(See fig. 2 and 3)
This is done when fitting the nozzle, with
the blast tube removed. It depends on
the output of the burner and is carried
out by rotating the regulating rod, till the
terminal plane of the blast tube is level
with the set-point, as indicated in the
schedule.
In the sketch on the right, the combus-
tion head is set for an output of 3.50
GPH at 12 bar, while the shutter is level
with set-point 3.5, as required by the
above schedule.
Combustion head settings indicated in the schedule are valid for most cases.
The setting of the fan output according to the installation should normally be done only through the air
damper. Should one subsequently want to retouch also the setting of the combustion head, with the
burner running, operate on the rod (1) with a 6 mm spanner (2) as follows:
Nozzle
Pump pressure Burner output Comb. head adjustment Air damper adjustment
Low-flame High-flame
GPH Angle bar kg/h ± 4% Set-point Set-point Set-point
2.00 60° 12 8.0 1 1.8 2.0
2.25 60° 12 9.0 1.5 2.1 2.5
2.50 60° 12 10.0 2 2.4 2.8
3.00 60° 12 12.0 2.5 2.8 3.2
3.50 60° 12 14.0 3.5 3.2 4.0
4.00 60° 12 16.1 4 3.6 5.0
4.50 60° 12 18.1 5 4.0 6.0
4.50 60° 14.5 19.9 6 4.5 7.0
1
2
3
1
Blast tube
Regulating rod
Shutter
Terminal plane of the blast tube
D5284
2
135
Fig. 2
2

2406
7
GB
TURN TO THE RIGHT: (sign
+ )
In order to increase the volume of air entering the com-
bustion chamber and thus diminishing its pressure.
There is a reduction of CO
2
and the adhesion of the
flame to the air diffuser disc improves. (Setting advisa-
ble for ignitions at low temperatures).
TURN TO THE LEFT: (sign – )
In order to reduce the volume of air entering the com-
bustion chamber and thus increasing its pressure.
The CO
2
improves and the adhesion of the flame to the
diffuser tends to reduce. (This setting is not advisable
for ignitions at low temperatures).
In any case do not bring the combustion head setting
more than one point away from that indicated in the
schedule. One set-point corresponds to 3 turns of the
rod; a hole (3) at its end facilitates counting the number
of turns.

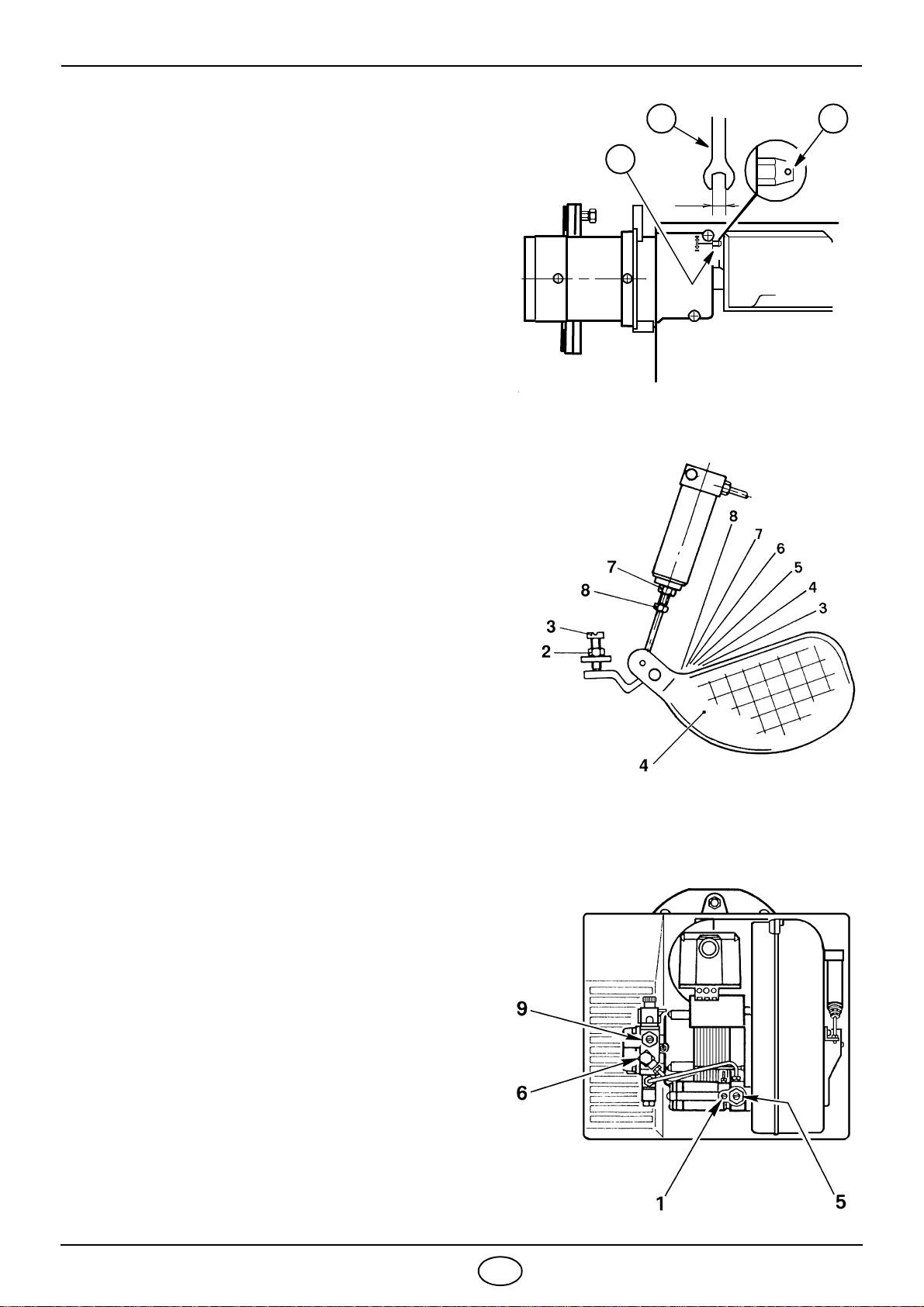

PUMP-PRESSURE AND AIR-FLOW
(See fig. 4 and 5)
The burner, in order to guarantee good smooth starts,
irrespective of the type of boiler, is fitted with a hydrau-
lic device which, independently of the control-box,
reduces the fuel- and air-flow.
At ignition, the pressure at the nozzle is 9 bar.
After 4 - 6 seconds, it automatically increases to 12 bar.
The air-flow, initially adjusted to the low setting, is, at the
change-over of pressure, automatically brought to the
air-flow required for the big flame.
SETTING FOR THE LOW IGNITION-FLAME
Air-damper adjustment
Loosen the screw (1), by approximately one full turn; in
this way, the burner remains permanently on low flame.
Loosen the nut (2), turn the screw (3), in order to set
the air-damper (4) in the position required.
Then, lock the nut (2) and tighten the screw (1).
Reducer-adjustment
The pressure-reducer is factory set, at 9 bar.
The pressure-gauge should be mounted, in place of
plug (6). Should it be necessary to re-set or alter such
pressure, this can be done, by adjusting screw (5)
(always, after having loosened screw (1) ).
HIGH-FLAME SETTING
Air-damper adjustment
Loosen the nut (7), turn the screw (8), until the air-damper
(4) is in the required position. Then, lock the nut (7).
Pump-adjustment
The pump-pressure is pre-set, during production, at
12 bar. Should it become necessary to re-set or alter
such pressure, this can be done by turning screw (9).
S7334
S7743
1
2 3
6
D8068
Fig. 3
Fig. 4
Fig. 5

2406
8 GB
AIR DAMPER ADJUSTMENT :
The settings indicated in the schedule refer to the burner with its metal cover fitted and the combustion
chamber with “zero” depression. These regulations are purely indicative.
Each installation however, has its own unpredictable working conditions: actual nozzle output; positive
or negative pressure in the combustion-chamber, the need of excess air, etc. All these conditions may
require a different air-damper setting.
It is important to take account of the fact that the air output
of the fan differs according to whether the burner has its
metal cover fitted or not.
Therefore we recommended to proceed as follows:
– adjust the air damper as indicated in the schedule (3, page 6);
– mount the cover, simply by means of the upper screw;
– check smoke number;
– should it become necessary to modify the air output,
remove the cover by loosening the screw, adjust the air
damper, remount the cover and finally recheck the smoke
number.
Note: When the burner works at a firing rate higher than

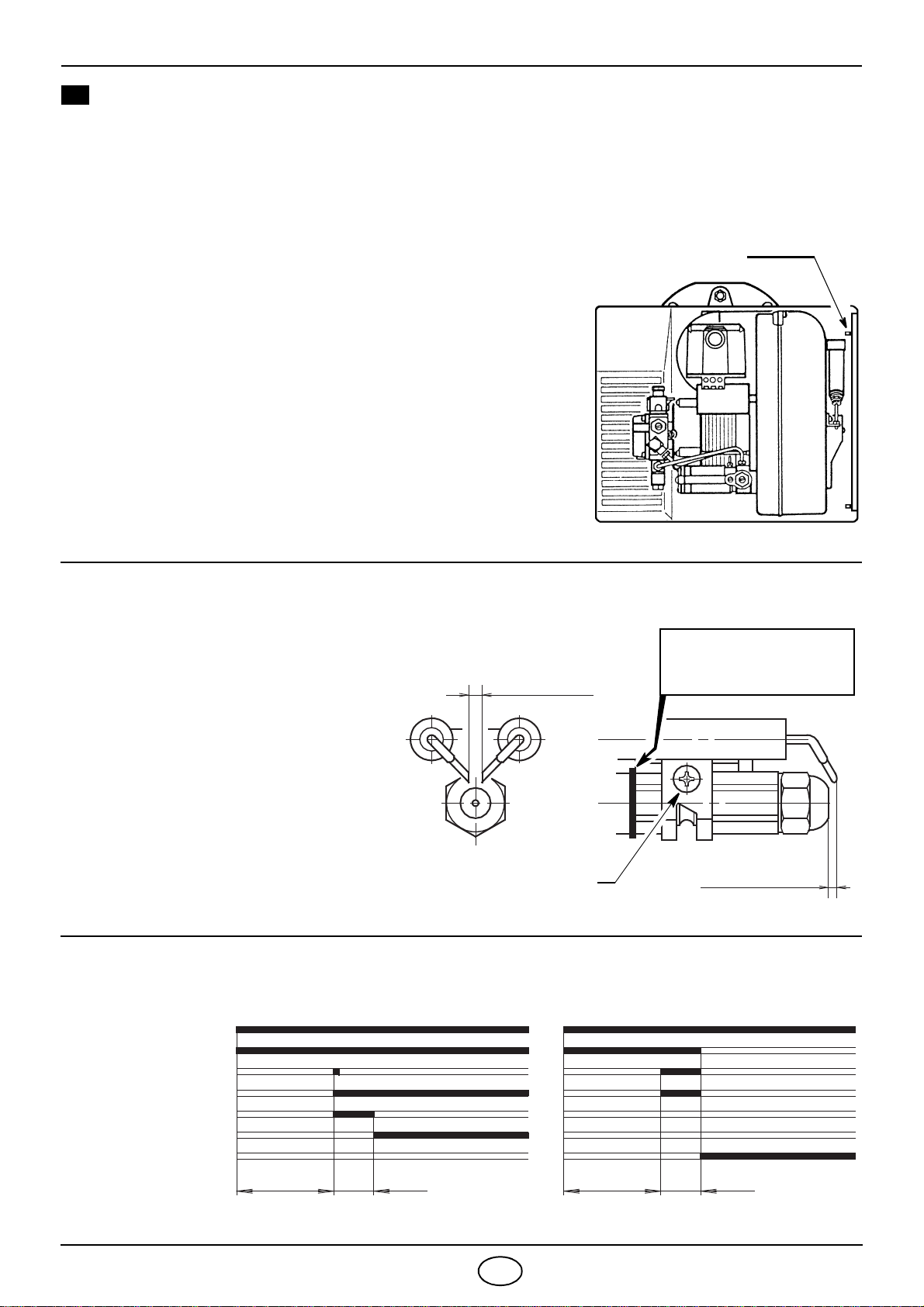

18 kg/h remove the panel fitted inside the metal
cover. (See figure).
ELECTRODES ADJUSTMENTS
BURNER START-UP CYCLE
3
PANEL
S7335
Attention:
Before assembling or removing the noz-
zle, loosen the screw (A) and move the
electrodes ahead.
4± 0.3 mm
D6313
6.5 ± 0.5 mm
A
MOVE THE ELEC-
TRODE HOLDER BACK-
WARDS TO THE END
Normal Lock-out, due to light-failure
~ 12s
D5796
~ 5s
Thermostat
Motor
Ignition transformer
Valve
Ignition flame
Lock-out lamp
High flame
~ 6s ~ 12s

2406
9
GB

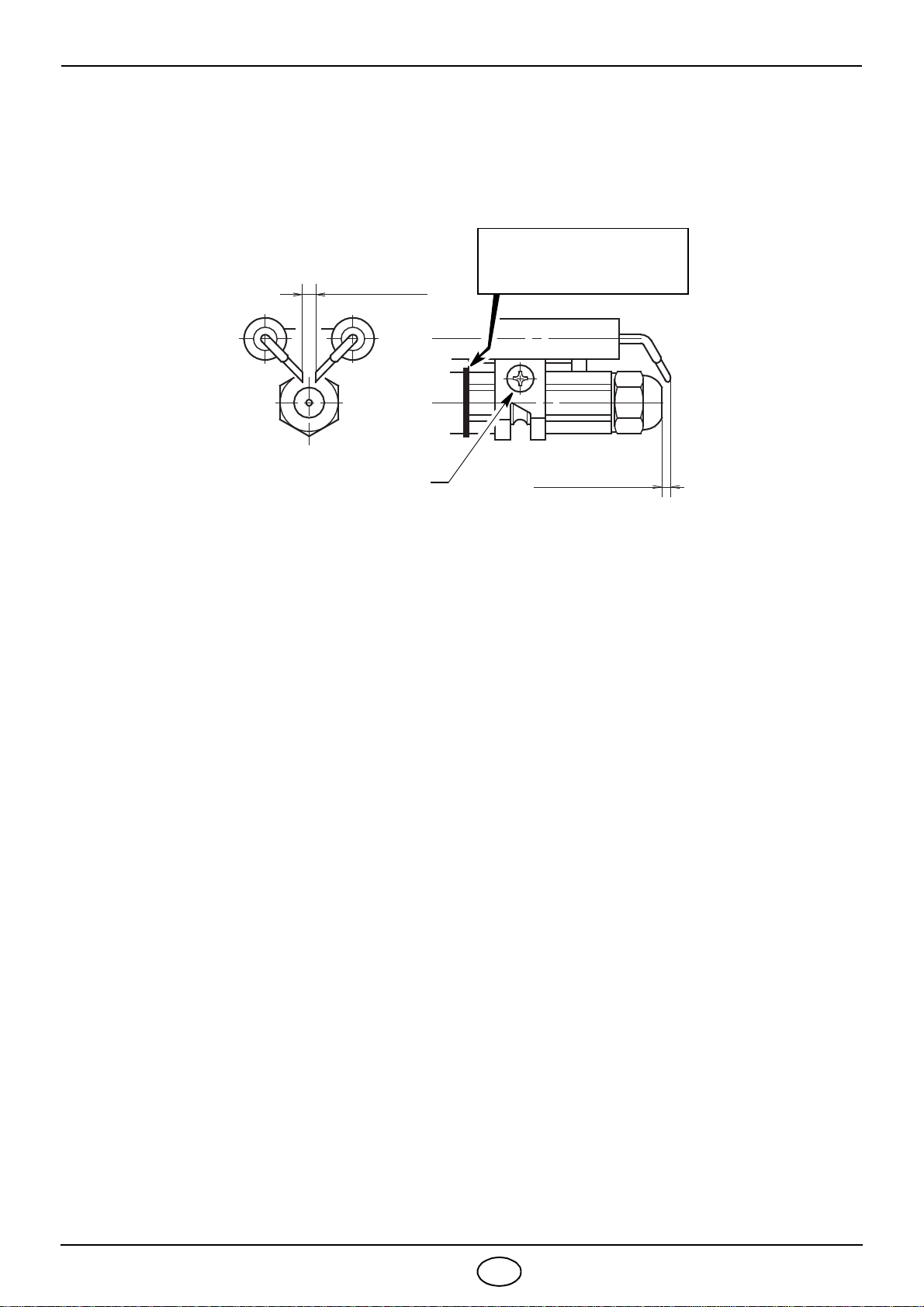

ADJUSTMENTS, TO AVOID FLAME - DETACHMENT, AT BURNER - IGNI-
TION
1) CORRECT POSITIONING OF THE ELECTRODES
2) NOZZLE: ATOMIZING ANGLE
Choose 60° nozzle
3) COMBUSTION-HEAD SETTING
Regulate the combustion-head one set-point further ahead than indicated in the instructions.
Example: the instructions require to set the combustion-head on set-point 3.5.
Instead, the setting is made on set-point 4.5.
4) FAN - AIR DAMPER ADJUSTMENT
Adjust the damper, reducing the excess air until the Bacharach number is not near 1.
(i.e. a combustion with the lowest possible excess-air).
4± 0.3 mm
D6313
6.5 ± 0.5 mm
A
MOVE THE ELEC-
TRODE HOLDER BACK-
WARDS TO THE END

2406
1 E
ESPA Ñ OL
DATOS TÉCNICOS
■
Quemador con marca CE conformes con las Directivas CEE: 89/336/CEE - 2004/108/CE de
Compatibilidad Electromagnetíca, 73/23/CEE - 2006/95/CE de baja tensión, 98/37/CEE de máquinas,
92/42/EEC de rendimientos.
■
Nivel de protección del quemador IP 40 según EN 60529.
TIPO 482T58
Potencia térmica – Caudal 95 ÷ 240 kW – 8 ÷ 20 kg/h
Combustible Gasóleo, viscosidad 4 ÷ 6 mm
2
/s a 20 °C
Alimentación eléctrica Monofásica, 220V ± 10%
~
60Hz
Motor 2,2 A absorbidos – 3250 rpm – 340 rad/s
Condensador 4 µF
Transformador de encendido Secundario 8 kV – 16 mA
Bomba Presión: 8 ÷ 15 bar
Potencia eléctrica absorbida 0,41 kW
Fig. 1
MATERIAL SUMINISTRADO
Cantidad Descripción
2
1
4
1
1
1
Tubos flexibles con racords
Brida con junta aislante
Tornillos y tuercas para brida
Conjunto mantenimiento
Anillo pasacable
Tornillo con dos tuercas para brida
1– Retorno
2– Aspiración
3– Conexión manómetro
4– Regulador de presión de la bomba
5– Conexión vacuómetro
6– Hidráulico del aire
7– Tornillo de regulación del cabezal
8– Botón de rearme con señalización
de bloqueo
9– Brida con junta aislante
10 – Retardador hidráulico
D8077

2406
2 E
CAMPO DE TRABAJO
DIMENSIONES
3.6
0
2.4
Presión en la cámara de
combustión - mbar
8 10 12 14 Caudal de gasóleo - kg/h
90 120 240 Potencia térmica - kW
D5797
150 180 210
1.2
16 18 20
0.3
Brida Quemador
350 118 295
160
=
41
45°
ø
125
298
11
230
D5283
=
213
99 99
190
45°

2406
3 E
INSTALACIÓN
Fig. 6 Compruebe que una vez instalado el quemador quede ligera-
mente inclinado hacia abajo. (Ver fig. 6).
Es posible conectar los tubos de alimentación del gasóleo a
ambos lados del quemador.
D5572
FIJACIÓN A LA CALDERA
• Introduzca en la brida (1) el tornillo y las dos tuercas, (ver fig. 2).
• Ensanche, si es necesario, los agujeros de la protección aislante (5), (ver fig. 3).
• Fije a la portezuela de la caldera (4) la brida (1) mediante los tornillos (2) y (si es necesario) las tuercas
(3) interponiendo la protección aislante (5), (ver Fig. 4).
POSICIÓN DE MANTENIMIENTO
Accesibilidad al cabezal de combustión, al grupo disco estabilizador - electrodos y a la boquilla, (ver
Fig. 5).
• Retirar el quemador de la caldera luego de haber quitado la tuerca de fijación a la brida.
• Enganchar el quemador a la brida (1), sacar el cabezal de combustión (6) luego de haber aflojado los tornillos
(7).
• Extraer del portaboquilla (8) el grupo soporte del disco estabilizador (9) luego de haber aflojado el tornillo.
• Enroscar la boquilla (10).
D5012
Fig. 2
1
Fig. 3
5
E9022
D8058
1
Fig. 4
43
2
2
5
1
10
9
8
7
6
Fig. 5
D8056
D8057

2406
4 E
INSTALACIÓN HIDRÁULICA
Atención: antes de poner en funcionamiento el quemador hay que asegurarse de que el tubo de
retorno del combustible no esté obstruido. Una contrapresión excesiva causaría la rotura
del órgano de estanquidad de la bomba.
No hay que sobrepasar la depresión
máx. de 0,4 bar (30 cm Hg). Por encima
de este valor se produce la gasificación
del combustible.
Las tuberías deben ser perfectamente
estancas. En las instalaciones por
depresión, la tubería de retorno debe
llegar a la misma altura que la de as-
piración. En este caso nose necesita
válvula de pie.
En cambio, si la tubería de retorno llega
por encima del nivel del combustible, la
válvula de pie es indispensable. Esta se-
gunda solución es menos segura que la
precedente debido a la eventual falta de
estanquidad de esta válvula.
CEBADO DE LA BOMBA
Encienda el quemador y espere el ce-
bado. Si el bloqueo del quemador se
produce antes de la llegada del com-
bustible, esperar como mínimo 20 se-
gundos e iniciar de nuevo esta
operación.
Es necesario instalar un filtro en la línea de alimentación del combustible.
H
metros
L metros
ø i
8 mm
ø i
10 mm
0,5
1
1,5
2
10
20
40
60
20
40
80
100
ATENCIÓN
La bomba está prevista para funcionar en bitubo.
Para el funcionamiento monotubo se debe quitar el tornillo de by-
pass (A), (ver la figura).
A
H
metros
L metros
ø i
8 mm
ø i
10 mm
0
0,5
1
1,5
2
3
3,5
35
30
25
20
15
8
6
100
100
100
90
70
30
20
H máx. 4 m
H
H
máx. 4 m
mín. 0,1 m
D5219
D5220
D5199
H= Diferencia del nivel .
L= Longitud máx. del
tubo de aspiración.
ø i = Diámetro interior del
tubo .
CEBADO DE LA BOMBA
Desenrosque el tapón de la conexión del
vacuómetro (5, fig. 1) y espere que salga com-
bustible.

2406
5 E
INSTALACIÓN ELÉCTRICA
Marrón
Blanco
(50V)
Azul
Motor
Condensador
Termóstato de regulación
Neutro
Interruptor general
6A máx .
N L
M
~
Negro
220V ~ 60Hz
N L
Termóstato de seguridad
Señalización de bloqueo
a distancia ( 220V - 0,5A máx.)
123456789
Azul
Marrón
Regleta de conexión
caja de control 530SE
*
Válvula
T
T
D5228
Negro
RECORRIDO DEL CABLE ELÉCTRICO
1- Anillo pasacable N- Neutro
2- Sujetador del cable L- Fase
3- Regleta de conexión - Tierra quemador
ATENCIÓN
No conecte el hilo de tierra del quemador al
borne de señalización de bloqueo . Podría
averiar la caja de control.
EJECUTADO EN FÁBRICA
ATENCIÓN
NO INTERCAMBIE EL NEUTRO CON LA FASE
NOTAS:
– Sección de los conductores: 1 mm
2
mín.
(Salvo indicaciones diferentes de normas y
leyes locales).
– Las conexiones eléctricas efectuadas por el
instalador deben cumplir la normativa vigente
en el país.
–Para quitar la caja de control del que-
mador, afloje el tornillo (A) (ver figura) y
tire en la dirección de la flecha.
– La fotorresistencia está montada directa-
mente en la caja de control (abajo del trans-
formador de encendido) en un soporte de
conexión rápida.
ENSAYO
Comprobar el paro del quemador abriendo los
termóstatos.
S7333
Pág

2406
6 E
REGULACIÓN DE LA COMBUSTIÓN
Conforme a la Directiva de rendimiento 92/42/CEE, la aplicación del quemador en la caldera, la regu-
lación y el ensayo tienen que ser efectuados como indicado en el manual de instrucciones de la misma
caldera, incluido el control de la concentración de CO y CO
2
en los humos, su temperatura y la tem-
peratura media del agua de la caldera.
Según el caudal requerido por la caldera, se debe determinar la boquilla, la presión de la bomba, la
regulación del cabezal de combustión y la regulación del registro, ver la tabla que siguen.
Los valores indicados en la tabla se obtienen en una caldera CEN (según EN 267).
Se refieren al 12,50% de CO
2
, al nivel del mar y con temperatura ambiente y del gasóleo a 20°C.
BOQUILLAS ACONSEJADAS : Monarch tipo R - PLP ; Delavan tipo B - W
Steinen tipo S - SS ; Danfoss tipo S - B
Ángulo: 60° -En la mayoría de los casos. Especialmente adecuado para
evitar el desprendimiento de la llama en el encendido.
Para cámaras de combustión estrechas y largas use boquil-
las de cono macizo (ejemplo 60° B).
REGULACIÓN DELCABEZAL DE
COMBUSTIÓN: (Ver fig. 2 y 3)
Se realiza en el momento del montaje de la
boquilla, con la tobera desmontada.
Depende del caudal del quemador y se ejecuta
girando la varilla de regulación hasta que el plano
terminal de la tobera coincide con la marca indi-
cada en la tabla.
En el dibujo de al lado el cabezal está regulado
para un caudal de 3,50 GPH a 12 bar. La marca
3,5 del parcializador coincide con el plano exterior
de la tobera, como indicado en la tabla.
Las regulaciones del cabezal indicadas en la tabla son adecuadas para la mayoría de los casos.
Generalmente, la adaptación del caudal del ventilador a la instalación se debe efectuar sólo con
el registro de aire. Si desea modificar también la regulación del cabezal, con el quemador en
funcionamiento, regule la varilla (1) con una llave 6 mm (2) de la siguiente manera:
Boquilla
Presión bomba Caudal quemador Regulación cabezal combustión Regulación registro del aire
Llama pequeña Llama grande
GPH Ángulo bar kg/h ± 4% Marca Marca Marca
2,00 60° 12 8,0 1 1,8 2,0
2,25 60° 12 9,0 1,5 2,1 2,5
2,50 60° 12 10,0 2 2,4 2,8
3,00 60° 12 12,0 2,5 2,8 3,2
3,50 60° 12 14,0 3,5 3,2 4,0
4,00 60° 12 16,1 4 3,6 5,0
4,50 60° 12 18,1 5 4,0 6,0
4,50 60° 14,5 19,9 6 4,5 7,0
1
2
3
1
Tubo llama
Varilla de
Parcializador
Plano terminal tubo llama
D5284
2
135
Fig. 2
regulación
3

2406
7 E
GIRE HACIA LA DERECHA: (signo +)
Para aumentar la cantidad de aire introducido en la
cámara de combustión y disminuir su presión.
El CO
2
disminuye y el anclaje de la llama en el disco
de turbulencia mejora. (Regulación indicada para en-
cendidos a bajas temperaturas).
GIRE HACIA LA IZQUIERDA: (signo –)
Para disminuir la cantidad de aire introducido en la cá-
mara de combustión y aumentar su presión. El CO
2
me-
jora y el anclaje de la llama disminuye (Regulación
desaconsejada para encendidos a bajas temperaturas).
De todas maneras, no desplace la regulación del cabez-
al más allá de la marca del valor indicado en la tabla.
Una marca corresponde a tres vueltas de la varilla.
Un orificio (3) en su extremo facilita contar las vueltas.
PRESIÓN DE LA BOMBA Y CAUDAL DE AIRE
(Ver fig. 4 and 5)
El quemador, para asegurar un encendido regular con
cualquier tipo de caldera, está equipado con un disposi-
tivo hidráulico, independiente de la caja de control, que
reduce el caudal de combustible y de aire.
En el momento del encendido, la presión en la boquilla
es de 9 bar. Transcurridos 4 - 6 segundos pasa
automáticamente a 12 bar.
El caudal de aire, regulado inicialmente en la llama
pequeña, se coloca automáticamente en el cambio de
presión en el caudal necesario para la llama grande.
REGULACIÓN DE LA LLAMA PEQUEÑA
Regulación del registro del aire
Desenrosque el tornillo (1) una vuelta aprox.; de esta
manera, el quemador queda permanentemente en llama
pequeña. Afloje la tuerca (2), actúe sobre el tornillo (3)
hasta colocar el registro (4) en la posición deseada.
Luego, apriete la tuerca (2) y enrosque el tornillo (1).
Regulación del retardador
El retardador sale de fábrica ajustado en 9 bar.
El manómetro para controlar la presión se instala en el
lugar del tapón (6). Si fuera necesario regular nueva-
mente dicha presión, o si prefiere modificarla, es sufi-
ciente actuar sobre el tornillo (5), siempre después de
haber desenroscado el tornillo (1).
REGULACIÓN DE LA LLAMA GRANDE
Regulación del registro del aire
Afloje la tuerca (7), actúe sobre el tornillo (8) hasta
colocar el registro (4) en la posición deseada. Luego,
apriete la tuerca (7).
Regulación de la bomba
La bomba sale de fábrica ajustada en 12 bar. Si fuera
necesario regular nuevamente dicha presión, o si pre-
fiere modificarla, es suficiente actuar sobre el tornillo (9).
S7334
1
2 3
6
D8068
Fig. 3
Fig. 5
S7743
Fig. 4

2406
8 E
REGULACIÓN DEL REGISTRO DEL AIRE
La regulación indicada en la tabla se refiere al quemador con el envolvente montado y la cámara de
combustión sin vacío. Dicha regulación es sólo indicativa. Cada instalación funciona en condiciones
diferentes, no previsibles: caudal efectivo de la boquilla, presión o vacío en la cámara de combustión,
exceso de aire necesario, etc. Todas estas condiciones pueden requerir una regulación diferente del
registro.
Es importante tener en cuenta que el caudal de aire del
ventilador es diferente según si el quemador tiene mon-
tado o no el envolvente.
Por lo tanto, es oportuno proceder de la siguiente manera:
– regule el registro como indicado en la tabla (3, pág. 6);
– monte el envolvente enroscando sólo el tornillo superior;
– controle el bacharach;
– si fuera necesario, modifique el caudal de aire, afloje el
tornillo del envolvente, quítelo, regule el registro, reinstale el
envolvente y luego controle nuevamente el bacharach.
NOTA: cuando el quemador funciona con un caudal
superior a 18 kg/h quite el panel montado en el
interior del envolvente.
POSICIONAMIENTO DE LOS ELECTRODOS
CICLO DE PUESTA EN MARCHA
3
PANEL
S7335
Atención:
Antes de desmontar o montar la
boquilla, afloje el tornillo (A) y desplace
hacia adelante los electrodos .
4± 0,3 mm
D6313
6,5 ± 0,5 mm
RETROCEDER EL
PORTAELECTRODOS
HASTA EL TOPE
A
Normal
Con bloqueo por falta de encendido
~ 12s
D5796
~ 5s
Termóstato
Motor
Transf. de encendido
Electroválvula
Llama de encendido
Indicador de bloqueo
Llama grande
~ 6s ~ 12s
