Riello PRESS 140 T/N ECO Quick start guide

2915839 (8) - 03/2012
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Bruciatori di nafta
Heizölbrenner
Brûleurs à fioul lourd
Heavy oil burners
CODICE
CODE MODELLO - MODELL MODELE - MODEL TIPO - TYP TYPE
3436921 PRESS 140 T/N ECO 630 M
3436922 PRESS 140 T/N ECO 630 M
I
D
F
GB

2915839 1I
INDICE
1. DESCRIZIONE DEL BRUCIATORE
Bruciatore di nafta con funzionamento monostadio, bistadio, tristadio.
1. DESCRIZIONE DEL BRUCIATORE. . . . . . 1
2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . 2
2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . . . 2
2.2 Dati elettrici . . . . . . . . . . . . . . . . . . . . . . . . 2
2.3 Materiale a corredo . . . . . . . . . . . . . . . . . . 2
2.4 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . . . 4
2.5 Campo di lavoro. . . . . . . . . . . . . . . . . . . . . 4
3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . . . 5
3.1 Impianti alimentazione olio combustibile. . . . 5
3.2 Impianto elettrico . . . . . . . . . . . . . . . . . . . . 6
3.3 Collegamenti elettrici . . . . . . . . . . . . . . . . . 7
4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . . 8
4.1 Scelta degli ugelli . . . . . . . . . . . . . . . . . . . 8
4.2 Pressione della pompa . . . . . . . . . . . . . . . 8
4.3 Regolazione testa di combustione . . . . . . . . 8
4.4 Regolazione serrande . . . . . . . . . . . . . . . . . . 9
4.5 Pressostato aria . . . . . . . . . . . . . . . . . . . . . . 9
4.6 Regolazione temperatura di polverizzazione 10

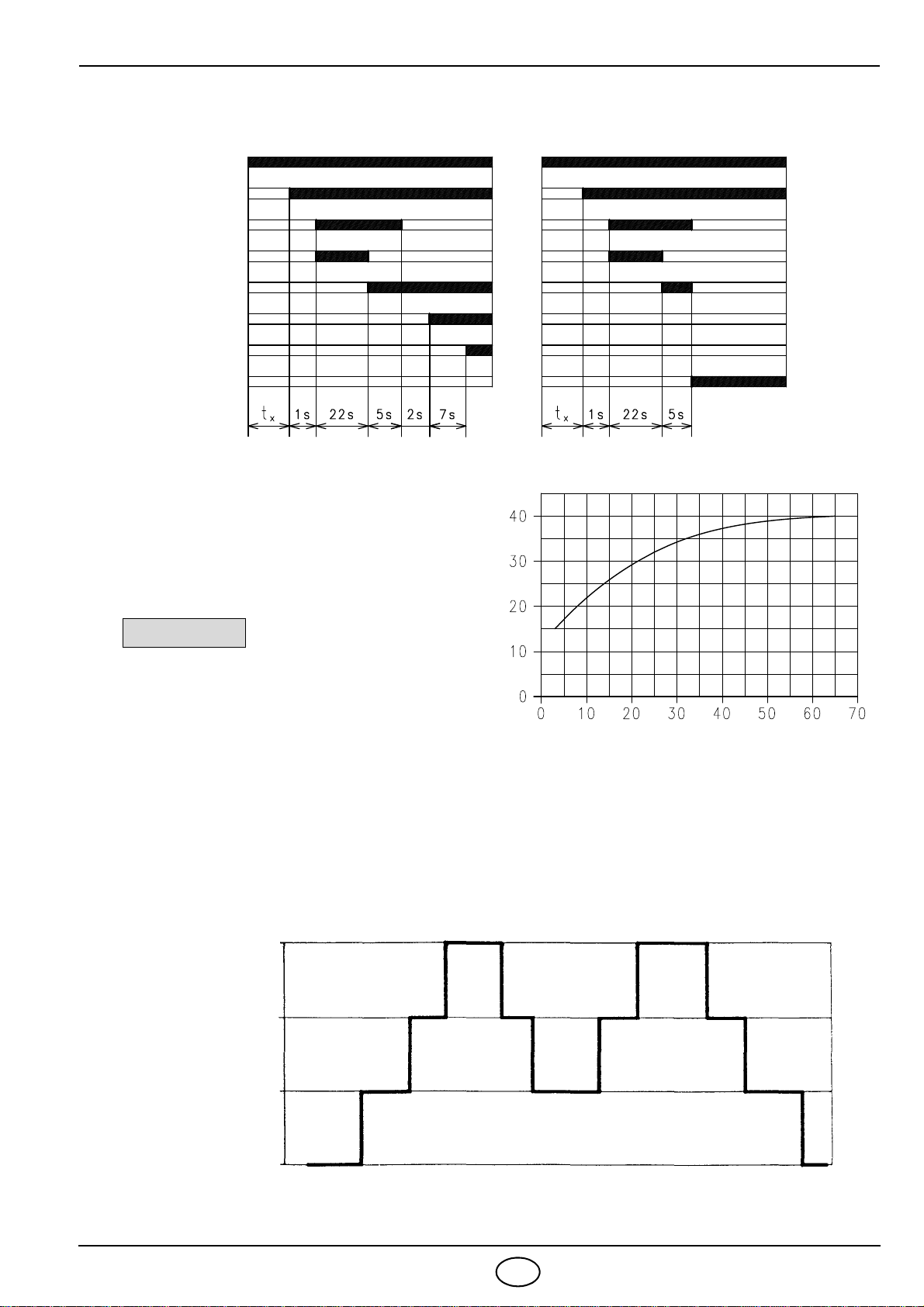

4.7 Programma di avviamento . . . . . . . . . . . . . 11
4.8 Funzionamento tristadio . . . . . . . . . . . . . . . 11
4.9 Bruciatori per oli ecologici . . . . . . . . . . . . 12
4.10 Funzionamento con nafta emulsionata . . .12

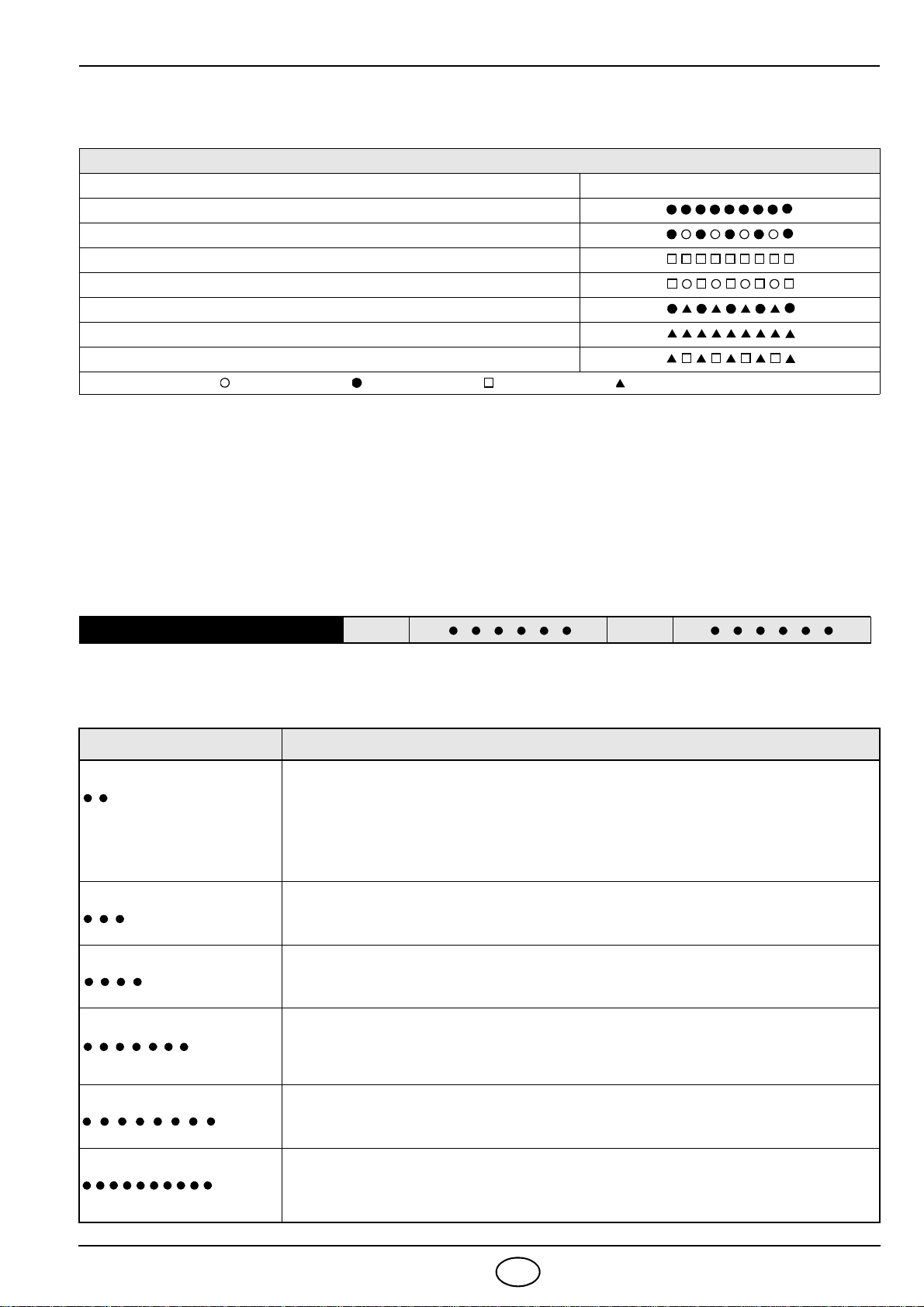

4.11 Diagnostica programma di avviamento . . .13
4.12 Diagnostica mal funzionamento . . . . . . . .13
OIl bruciatore risponde al grado di protezione IP 40 secondo EN 60529.
OBruciatore con marcatura CE in conformità alle Direttive CEE: CEM 2004/108/CE, Bassa Tensione
2006/95/CE e Macchine 2006/42/CE.

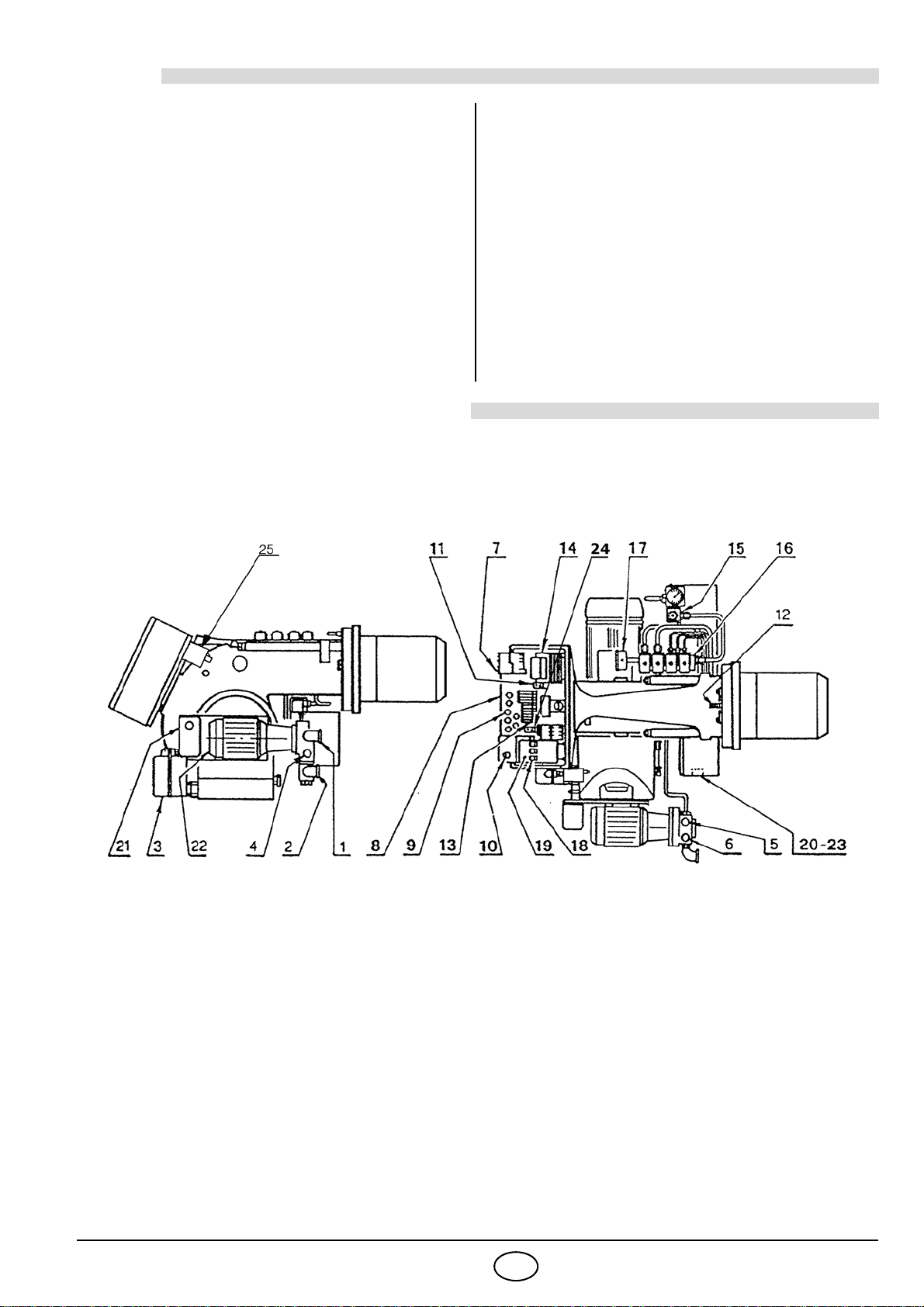

1- Raccordo di aspirazione
2- Raccordo di ritorno
3- Motorino apriserranda
4- Regolatore pressione pompa
5- Attacco manometro (G1/8)
6- Attacco vacuometro (G1/2)
7- Pulsante di sblocco telesalvamotore
8- Quadro comandi elettrici
9- Passacavi
10 - Pulsante di sblocco apparecchiatura con
segnalazione di blocco
11 - Termostato di regolazione
12 - Vite regolazione testa di combustione
13 - Morsettiera
14 - Trasformatore d’accensione
15 - Doppio filtro
16 - Gruppo valvole
17 - Manometro
18 - Segnalazioni luminose
19 -Commutatore
20 - Termostato di minima
21 - Avviatore motore pompa
22 - Motore pompa
23 - Termostato di massima
24 - Temporizzatore
25 - Pressostato aria
Fig. 1
D3521

2915839 2I
2. DATI TECNICI
2.1 DATI TECNICI
2.2 DATI ELETTRICI
MOTORE IE1
MOTORE IE2
2.3 MATERIALE A CORREDO
Tubi flessibili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2
Schermo per flangia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
Nipples . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 2
Ugelli. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 3
Passacavi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 5
Viti. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 4
Raccordo per funzionamento con nafta emulsionata (vedere pag. 12). . . . N° 1
Guarnizione. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1
TIPO 630 M
Potenza termica - Portata 320 ÷ 1600 kW – 28 ÷ 140 kg/h (vedi tabelle seguenti)
Combustibile Olio viscosità max. a 50° C 115 mm2/s (15° E)
Pompa 210 kg/h a 25 bar
Alimentazione elettrica Trifase, 230V ±10% ~50Hz senza neutro
400V ±10% ~50Hz con neutro
Motore 230 / 400V
Ventilatore 13,5 / 8 A – Pompa 3,1 / 1,8 A
Trasformatore d’accensione Primario 230V - 2,35 A – Secondario 2 x 6 kV – 35 mA
Riscaldatori 14 kW
Potenza elettrica assorbita 19 kW
Alimentazione elettrica Trifase, 230V ±10% ~50Hz senza neutro
400V ±10% ~50Hz con neutro
Motore 230 / 400V
Ventilatore 13,5 / 7,8 A
Trasformatore d’accensione Primario 230V - 2,35 A – Secondario 2 x 6 kV – 35 mA
Riscaldatori 14 kW
Potenza elettrica assorbita 19 kW

2915839 3I
FUNZIONAMENTO E POTENZA DEL BRUCIATORE
ACCESSORI
KIT PROTEZIONE CONTRO I RADIODISTURBI: Cod. 3010386
In caso di installazione del bruciatore in ambienti particolari soggetti a radiodisturbi (emissione di segnali oltre 10
V/m) a causa della presenza di INVERTER o in applicazioni dove le lunghezze dei collegamenti del termostato su-
perano i 20 metri, è disponibile un kit di protezione come interfaccia tra l’apparecchiatura e il bruciatore.
MONOSTADIO
Potenza termica - Portata
Minima Massima
kW kg/h kW kg/h
1° ugello: stadio solo di accensione 262 23 536 47
1° + 2° ugello: stadio di passaggio 536 47 1060 93
1° + 2° + 3° ugello: stadio di funzionamento 798 70 1595 140
BISTADIO
Potenza termica - Portata
Minima Massima
kW kg/h kW kg/h
1° ugello: stadio solo di accensione 262 23 536 47
1° + 2° ugello: 1° stadio di funzionamento 536 47 1060 93
1° + 2° + 3° ugello: 2° stadio di funzionamento 798 70 1595 140
TRISTADIO
Potenza termica - Portata
Minima Massima
kW kg/h kW kg/h
1° ugello: 1° stadio di funzionamento 319 28 536 47
1° + 2° ugello: 2° stadio di funzionamento 638 56 1060 93
1° + 2 °+ 3° ugello: 3° stadio di funzionamento 798 70 1595 140

2915839 4I

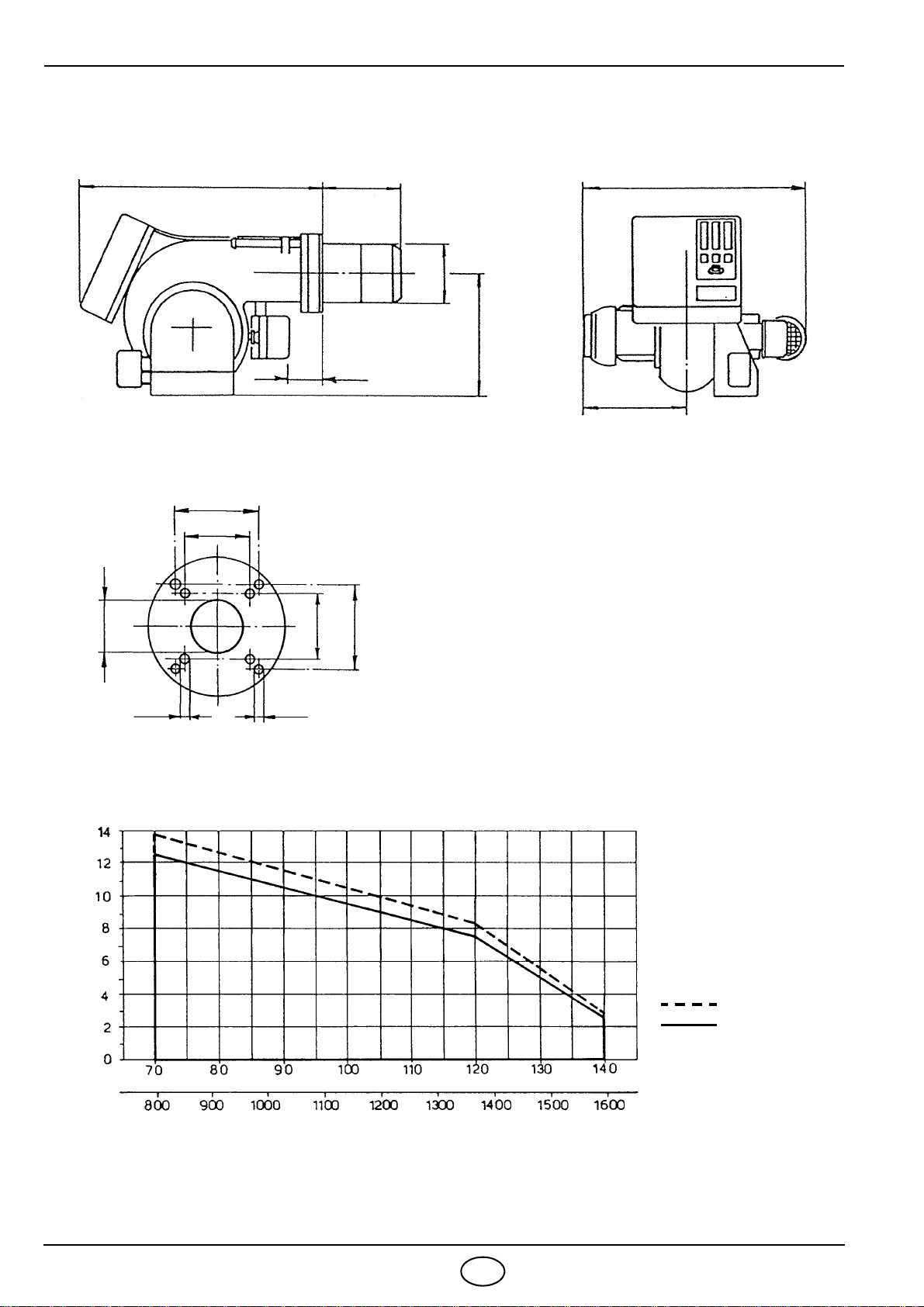

2.4 DIMENSIONI
2.5 CAMPO DI LAVORO (3 ugelli funzionanti)
D2818
Bruciatore
SPORGENZA TESTA DI COMBUSTIONE
Per la sporgenza della testa di combustione segui-
re le indicazioni fornite dal costruttore della caldaia.
Per caldaie con cassa fumo anteriore eseguire
una opportuna protezione in materiale refrattario
sulla parte della testasporgente in camera di com-
bustione.
Ottenibile con distanziale da chiedere a parte
*
890 213
323
433
900
396
99
467
ø 222
*
260
230
M14M14
230 260
225
Foratura piastra caldaia
D2732
Potenzialità bruciatore
Pressione in camera di
combustione – mbar
Quando il bruciatore funziona con un solo ugello, oppure con due, le condizioni di pressurizzazione sono
più favorevoli e non pongono problemi.
kg/h
kW
D2733
limite
di sicurezza
Campo di lavoro:

2915839 5I
3. INSTALLAZIONE
3.1 IMPIANTI ALIMENTAZIONE OLIO COMBUSTIBILE
IMPIANTO AD ANELLO
Per olio denso con viscosità fino a 50°E / 50°C.
NOTE IMPORTANTI
- Per agevolare il flusso di combustibile tutte le tubazioni devono essere opportunamente dimensionate, coiben-
tate e riscaldate (elettricamente o tramite vapore o acqua calda).
- La pompa di trasferimento dovrà avere una portata almeno doppia di quella della pompa del bruciatore.
Per più bruciatori alimentati dallo stesso anello la pompa di trasferimento dovrà avere una portata circa il 30%
in più della somma delle portate dei singoli bruciatori.
- Per l’avviamento: a bruciatore escluso tramite le saracinesche (5), far circolare combustibile nell’anello di ali-
mentazione. Una volta raggiunta una circolazione a regime, aprire le saracinesche ed alimentare regolarmente
il bruciatore.
IMPIANTO PER GRAVITÀ
Solo per olio con viscosità massima a 7°E / 50°C.
Attenzione:
accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni.
Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.
1- Cisterna (riscaldata per olio denso) 6- Bruciatore
2- Filtro (con resistenza per olio > 7°E / 50°C) 7- Regolatore di pressione
3- Pompa di trasferimento 8- Filtro (con resistenza per olio > 7°E / 50°C)
4- Manometro di controllo 9- Pompa bruciatore
5- Saracinesche per esclusione bruciatore
(accoppiate)
D2734
H
metri L metri
ø 1” ø 1 1/4”
0210
0,5 3 11
1412
1,5 5 13
2614
Innesco pompa:
allentare il tappo dall’attacco vacuometro
(6, fig. 1) ed attendere la fuoriuscita del
combustibile.
H: Dislivello
L: Lunghezza del tubo di aspirazione
D2735
H
max. 30m

2915839 6I

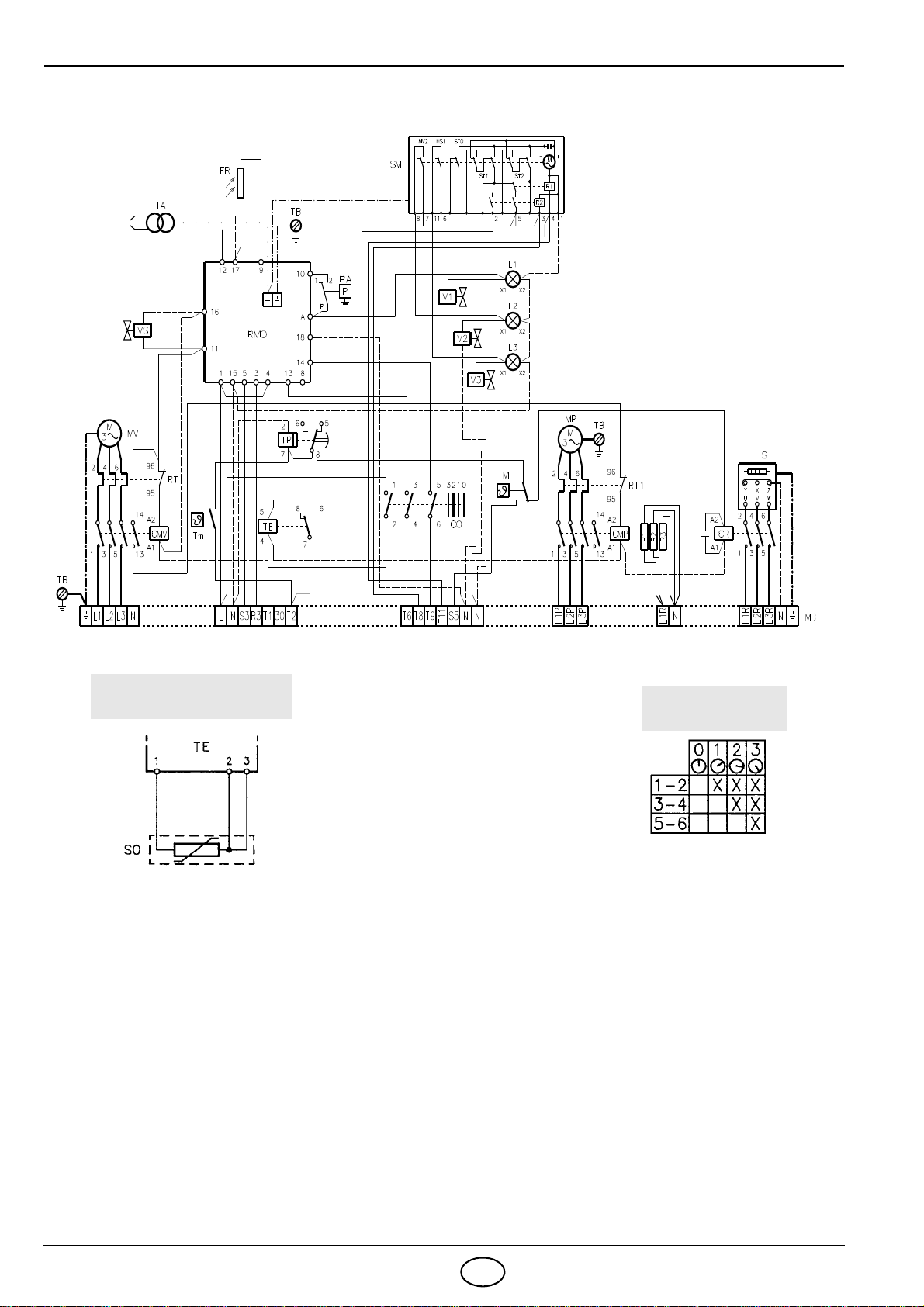

3.2 IMPIANTO ELETTRICO DEL BRUCIATORE (eseguito in fabbrica)
D2620
D2737
COLLEGAMENTI SONDA
AL TERMOREGOLATORE
Marrone Blu Nero
D2738
SCHEMA
COMMUTATORE
CMP Contattore motore pompa
CMV Contattore motore ventilatore
CR Contattore preriscaldatore
CO Commutatore
FR Fotoresistenza
L1 Segnalazioni di 1° stadio
L2 Segnalazioni di 2° stadio
L3 Segnalazioni di 3° stadio
MB Morsettiera bruciatore
MP Motore pompa
MV Motore ventilatore
R1 Resistenza portaspruzzo
R2 Resistenza pompa
R3 Resistenza gruppo valvole
RMOApparecchiatura elettrica
RT Relé termico di CMV
RT1 Relé termico di CMP
SSerbatoio preriscaldatore
SM Servomotore
SO Sonda PT100
TA Trasformatore d’accensione
TB Terra bruciatore
TE Termoregolatore
Tm Termostato min.
TM Termostato max.
TP Temporizzatore
V1 Valvola 1° stadio
V2 Valvola 2° stadio
V3 Valvola 3° stadio
VS Valvola di sicurezza
PA Pressostato aria

2915839 7I
3.3 COLLEGAMENTI ELETTRICI ALLA MORSETTIERA (a cura dell’installatore)
NOTE:
•Verificare il blocco oscurando la fotoresistenza, dopo aver tolto il coperchio della mensola.
ATTENZIONE ALTA TENSIONE
•Questo modello lascia la fabbrica previsto per alimentazione 400V.
Se l’alimentazione é 230V, cambiare il collegamento del motore e del serbatoio (da stella a triangolo) e la
taratura del relé termico.
•NOTA
Negl’impianti in cui le lunghezze dei collegamenti dei termostati siano superiori a 20 metri, oppure l’ambiente
in cui si trova il bruciatore sia particolarmente disturbato da interferenze elettromagnetiche (maggiore 10 v/m)
è necessario inserire il kit interfaccia-relè codice 3010386.
IN acceso-spento manuale (facoltativo)
MB Morsettiera bruciatore
HSegnalazione di blocco a distanza
PS Pulsante di sblocco
SA Allarme alta temperatura olio
TL Telecomando di limite
TS Telecomando di sicurezza
T2 Termostato di 2° stadio
T3 Termostato di 3° stadio
D2621
230V 400V
A Ampere T 25 T 25
B Ampere T10 T 6
C Ampere T 50 T 35
D mm210 6
E mm21,5 1,5
F mm22,5 2,5

2915839 8I
4. FUNZIONAMENTO

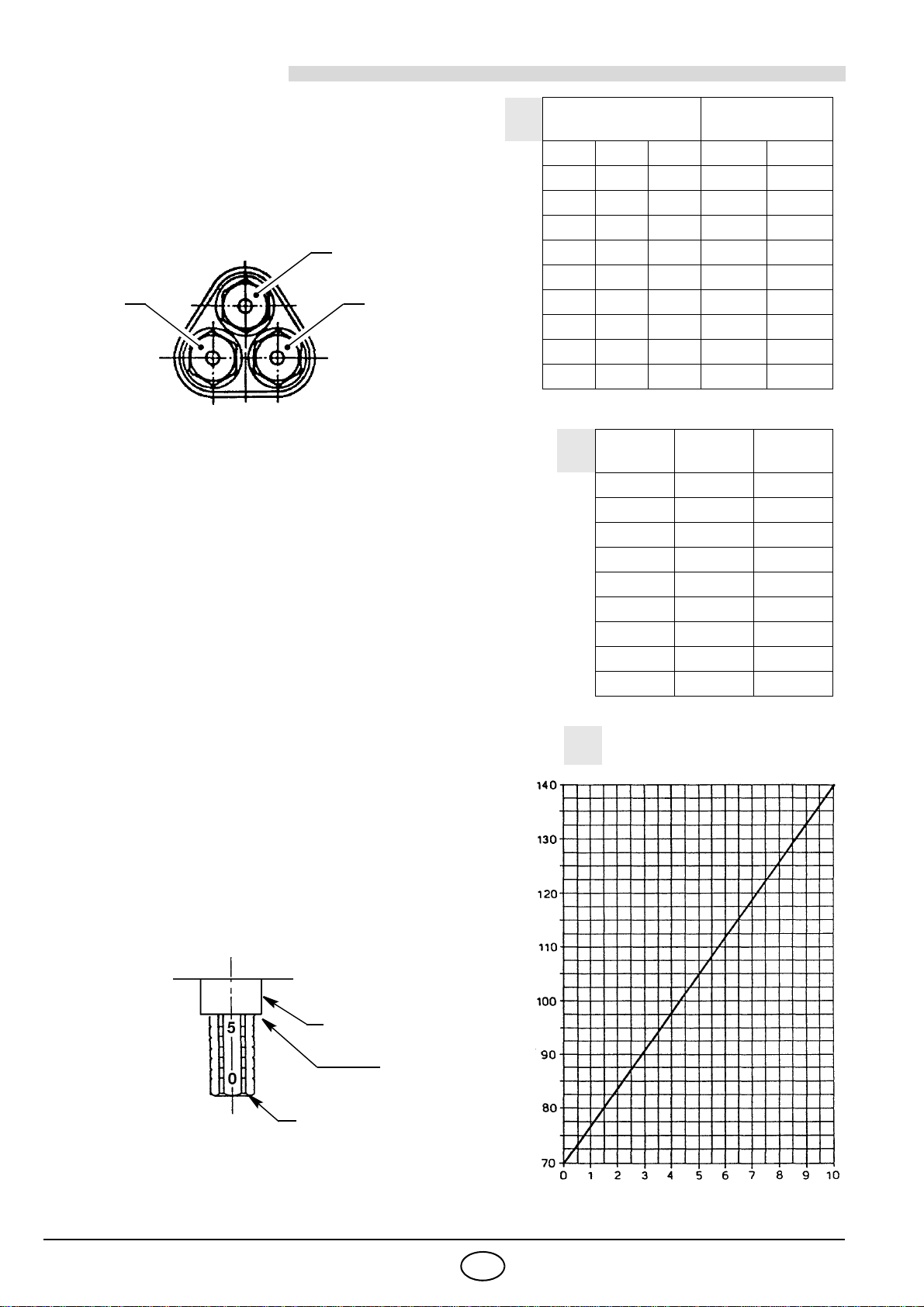

4.1 SCELTA DEGLI UGELLI
Stabilire per prima la massima portata desiderata con tutti e
tre gli ugelli funzionanti.
Sulla base della portata massima scegliere, nella tabella A,
la terna di ugelli necessaria.
Ugelli consigliati:
Monarch F 80 H0.
Se si desidera:
- modificare la pressione della pompa per variare la portata,
- comporre diversamente la terna degli ugelli,
- conoscere la portata in 1° e 2° stadio,
usare la tabella B.
4.2 PRESSIONE DELLA POMPA
La pressione della pompa è riferita a tre ugelli funzionanti.
Quando funzionano due ugelli, e più ancora un ugello solo,
la pressione sale automaticamente.
Pressione consigliata:
- Olio fluido: 25 bar
- Olio denso: 28 bar
Le portate degli ugelli indicate in tabella sono nominali.
La portata reale può variare rispetto a quella nominale del
±5%. La pompa lascia la fabbrica tarata a 25 bar.
4.3 REGOLAZIONE TESTA DI COMBUSTIONE
Infine, sulla base della portata massima ricavare, nel dia-
gramma C, la regolazione della testa di combustione.
La regolazione si effettua ruotando la vite A, fino a che la
tacca, rilevata dal diagramma, collima con il piano della
bussola B.
AUgelli
GPH 60° Portata totale kg/h 1°+2°+3°
1° 2° 3° 25 bar 28 bar
3,50 3,50 3,50 66 70
4,00 4,00 4,00 75 79
4,50 4,50 4,50 84 90
5,00 5,00 5,00 96 99
5,50 5,50 5,50 105 111
6,00 6,00 6,00 114 120
6,50 6,50 6,50 123 132
7,00 7,00 7,00 132 141
7,50 7,50 7,50 141 –
kg/h
n° tacche
D2742
BGPH 25 bar
kg/h 28 bar kg/h
3,50 22 23,5
4,00 25 26,5
4,50 28 30
5,00 32 33
5,50 35 37
6,00 38 40
6,50 41 44
7,00 44 47
7,50 47 50
C
D2741
1°
2°3°
D2743
B
Tacca 6
A

2915839 9I
4.4 REGOLAZIONI SERRANDE
La regolazione delle serrande va adattata di volta in
volta alla portata degli ugelli e alla pressurizzazione
della camera di combustione.
La figura 2 mostra come sono disposte le serrande
dell’aria.
La figura 3 mostra come sono disposte le camme
all’interno del motorino.
REGOLAZIONE 1° STADIO:
va effettuata manualmente agendo sul settore A, fig. 2.
REGOLAZIONE 2°- 3° STADIO:
vanno effettuate agendo sulle leve colorate del motori-
no fig. 3:
Leva azzurra:
non necessita di regolazione. É posizionata in fabbrica
sulla verticale dell’asse del motorino. Serve a mantene-
re le serrande di 2°- 3° stadio in posizione di chiusura
durante il funzionamento in 1° stadio e durante la sosta.
Non ruotare verso destra (segno -) la leva per non pro-
vocare impuntamenti sulle serrande, riportandola verso
sinistra (segno +), il motorino assumerà tale posizione
nel passaggio dal 2° al 1° stadio o durante la sosta.
Leva arancio:
regola la posizione delle serrande in 2° stadio ed è ta-
rabile sia in apertura che in chiusura.
Leva rossa:
regola la posizione delle serrande in 3° stadio ed è ta-
rabile sia in apertura che in chiusura.
Leva nera:
comanda l’apertura della valvola olio di 2° stadio.
Deve sempre anticipare la leva arancio. Il comando
valvola del 3° stadio viene automaticamente ottenuto
da una delle camme adiacenti alla leva rossa.
4.5 PRESSOSTATO ARIA
Eseguire la regolazione del pressostato aria dopo aver
effettuato tutte le altre regolazioni del bruciatore con il
pressostato aria regolato a inizio scala.
Con il bruciatore funzionante alla potenza MIN aumen-
tare la pressione di regolazione girando lentamente in
senso orario l'apposita manopolina fino al blocco del bru-
ciatore.
Girare quindi la manopolina in senso antiorario di un va-
lore pari a circa il 20% del valore regolato e verificare
successivamente il corretto avviamento del bruciatore.
Se il bruciatore blocca nuovamente, girare ancora un po-
co la manopolina in senso antiorario.
D2744
Indice serrande 2° - 3° stadio
Motorino apriserrande 2° - 3° stadio
Settore A serranda 1° stadio
Fig. 2
MV2 - Leva nera
ST3 - Leva rossa
ST2 - Leva arancio
0 - Leva azzurra
Apertura +–Chiusura
Fig. 3 La leva nera deve anticipare
la leva arancio
D2745
D3363

2915839 10 I
4.6 REGOLAZIONE TEMPERATURA DI POLVERIZZAZIONE
Termostati di regolazione - di minima - di massima
Il termostato di regolazione elettronico, attraverso una sonda PT 100 immersa nel collettore di mandata
dell’olio combustibileregolala temperatura di polverizzazione. (Per unacorretta polverizzazionevederediagram-
ma sottoriportato temperatura/viscosità).
Esempio: un olio combustibile 7 °E a 50 °C va preriscaldato a 110 °C.
Importante: la temperatura impostata sul termostato corrisponde alla temperatura del fluido, verificare co-
munque attraverso il termometro la corrispondenza dopo alcuni minuti di funzionamento.
Il led acceso indica il regolare inserimento delle resistenze.
Il termostato di minima, oltre ad arrestare il bruciatore nel caso la temperatura del combustibile scenda
sotto un valore critico per una buona combustione, da il consenso alla fase di avviamento del bruciatore.
(Viene tarato in fabbrica a circa 80 °C la sua regolazione è accessibile togliendo il coperchio del preriscal-
datore e la relativa piastra).
Il termostato di massima disinserisce le resistenze quando, a causa di guasto del termostato di regolazio-
ne, si registra un sensibile aumento della temperatura nel preriscaldatore, l’eventuale segnalazione di allar-
me (alta temperatura) è prelevabile dalla morsettiera del bruciatore. (Viene tarato in fabbrica acirca 180 °C).
Sostituzione dei termostati di minima e di massima
Riposizionare le sonde dei nuovi termostati, dopo aver
allentato le viti di fissaggio del pacco tavolette, avendo cura
che la sonda sia a contatto delle tubazioni e della
resistenza come in figura a lato.
Valgono le stesse precauzioni nel caso di sostituzione delle
resistenze a contatto delle sonde dei termostati.
Nel caso di malfunzionamento, verificare con un ohmetro
la continuità delle resistenze poste a contatto delle sonde
di temperatura (valore circa 35 Ohm).
Sostituzione della sonda PT 100 nel collettore di mandata
Inserire dado e bicono (dati a corredo della sonda) nella
nuova termoresistenza ed introdurla nel raccordo del collet-
tore per circa 40 mm, stringere solidamente. La parte ester-
na può essere piegata a seconda delle necessità (la
termoresistenza non si danneggia).
°C
mm2/s °E
Temperatura di polverizzazione
Viscosità a 50° C
D2746
D2747
Termometro
Sonda termostato regolazione
Preriscaldatore
Scarico impurità
Termostato min.
Termostato max.
Sonda del termostato
Resistenza
Tubazioni tavoletta
Tavoletta
D2751

2915839 11 I
4.7 PROGRAMMA DI AVVIAMENTO
(tx) Taratura di fabbrica: 20 s.
Questo tempo determina la temperatura
della nafta all’accensione; può essere re-
golato, in funzione della viscosità del
combustibile, dal temporizzatore 24) (Fig.
1). Il diagramma a lato indica le tarature
consigliate.
Blocco motore
É provocato dal relè termico salvamotore in caso di
sovraccarico o di mancanza di fase.
NB.: Pulire periodicamente il filtro del serbatoio
preriscaldatore.
4.8 FUNZIONAMENTO TRISTADIO
Blocco per mancata accensioneNormale
Termostato
Motori
Trasf. d’accensione
Valvola 1afiamma
Valvola 2afiamma
Spia di blocco
2848
Prelavaggio
Valvola 3afiamma
tx (s)
Viscosità a 50°C (°E)
D3211
t
x
max = 60 s
D2749
1° stadio
2° stadio
3° stadio
0
max.

2915839 12 I
4.9 BRUCIATORI PER OLI ECOLOGICI
AVVERTENZA
Il passaggio da olio combustibile normale a olio combustibile ecologico richiede obbligatoriamente:
•Svuotamento della cisterna dall’olio combustibile normale.
•Pulizia della cisterna e della tubazione che porta il combustibile al bruciatore.
•Applicazione di un filtro, se già non esiste, sul condotto di alimentazione del bruciatore con grado di fil-
traggio 0,3 mm massimo.
In assenza di questi provvedimenti, la Riello S.p.A. declina ogni responsabilità nel caso di precoce usura o
malfunzionamento del bruciatore.
NOTE
Questi bruciatori sono frutto di accurati studi che hanno permesso il funzionamento anche con oli combu-
stibili ecologici; oli che in certe condizioni di temperatura e velocità, sono particolarmente aggressivi per gli
organi vitali del bruciatore.
L’obiettivo é stato raggiunto con la riduzione della velocità di attraversamento in alcuni organi e la scelta
appropriata dei materiali (in particolare dei trattamenti delle superfici) nonché con una ridefinizione dei gio-
chi e delle tolleranze di accoppiamento.
I bruciatori per oli ecologici si differenziano estremamente dai bruciatori per oli combustibili normali per
l’adozione di una pompa separata (azionata da un proprio motore a 1400 giri/minuto) e per la presenza di
doppia filtrazione tra pompa ed ugello.
4.10 FUNZIONAMENTO CON NAFTA EMULSIONATA
(*)
D3423
AVVERTENZA
In caso di funzionamento con nafta
emulsionata è necessario sostitui-
re il raccordo a bordo del bruciato-
re (*) con quello fornito a corredo
dello stesso.

2915839 13 I
4.11 DIAGNOSTICA PROGRAMMA DI AVVIAMENTO
Durante il programma di avviamento, le indicazioni sono esplicate nella seguente tabella:
4.12 DIAGNOSTICA DI MAL FUNZIONAMENTO
L’apparecchiatura in dotazione ha una sua funzione diagnostica attraverso la quale è possibile facilmente
individuare le possibili cause di mal funzionamento (segnalazione: LED ROSSO).
Per utilizzare tale funzione, bisogna aspettare almeno dieci secondi dall’istante di messa in sicurezza
dell’apparecchiatura e premere il pulsante di sblocco per un tempo minimo di tre secondi.
Rilasciato il pulsante, il LED ROSSO comincerà a lampeggiare, come illustrato nella seguente figura.
Gli impulsi del LED costituiscono un segnale intervallato da 3 secondi circa.
Il numero degli impulsi darà le informazioni sui possibili guasti, secondo la seguente tabella:
TABELLA CODICE COLORE
Sequenze Codice colore
Preventilazione
Fase di accensione
Funzionamento con fiamma ok
Funzionamento con fiamma debole
Alimentazione elettrica inferiore a ~170V
Blocco
Luce estranea
Legenda: Spento Giallo Verde Rosso
SEGNALE CAUSA PROBABILE
2 lampeggi Non viene rilevato un segnale stabile di fiamma nel tempo di sicurezza:
– guasto alla fotoresistenza;
– guasto alla valvola olio;
– guasto al trasformatore di accensione
– bruciatore non regolato.
3 lampeggi – Non utilizzato.
4 lampeggi – Luce presente in camera prima dell’accensione.
7 lampeggi Sparizione della fiamma durante il funzionamento:
– bruciatore non regolato;
– guasto alla valvola olio.
8 lampeggi – Guasto termostato di consenso olio;
– Interruzione resistenze riscaldanti.
10 lampeggi – Errore di collegamento o guasto interno;
– Presenza disturbi elettromagnetici: utilizzare kit protezione contro i radiodis-
turbi.
LED ROSSO acceso
aspettare per almeno 10 s premere pulsante per > 3 s segnale segnale
Intervallo
3 s

2915839 1D
INHALT
1. BESCHREIBUNG DES BRENNERS
Heizölbrenner mit einstufigem, zweistufigem, dreistufigem Betrieb.
1. BESCHREIBUNG DES BRENNERS . . . . . 1
2. TECHNISCHE MERKMALE. . . . . . . . . . . . 2
2.1 Technische Daten . . . . . . . . . . . . . . . . . . . 2
2.2 Elektrische Daten . . . . . . . . . . . . . . . . . . . . . .2
2.3 Mitgeliefertes Zubehör . . . . . . . . . . . . . . . . 2
2.4 Abmessungen . . . . . . . . . . . . . . . . . . . . . . 4
2.5 Betriebsbereich . . . . . . . . . . . . . . . . . . . . . 4
3. INSTALLATION . . . . . . . . . . . . . . . . . . . . . 5
3.1 Brennstoffzuführung . . . . . . . . . . . . . . . . . . 5
3.2 Elektrisches Verdrahtungsschema . . . . . . . 6
3.3 Elektrisches Verdrahtungsschema . . . . . . . 7
4. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.1 Wahl Der Düsen . . . . . . . . . . . . . . . . . . . . 8
4.2 Pumpendruck . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Einstellung des Brennerkopfes . . . . . . . . . . . 8
4.4 Luftklappenregulierung . . . . . . . . . . . . . . . . . 9
4.5 Luftdruckwächter. . . . . . . . . . . . . . . . . . . . 9
4.6 Einstellung der Zerstäubungstemperatur . . . 10
4.7 Betriebsablauf . . . . . . . . . . . . . . . . . . . . . . . 11
4.8 Dreistufiger Betrieb . . . . . . . . . . . . . . . . . . . 11
4.9 Brenner für Öko-Heizöle . . . . . . . . . . . . . 12
4.10 Betrieb mit Heizöl-Emulsion . . . . . . . . . . .12
4.11 Diagnostik Betriebsablauf . . . . . . . . . . . . .13
4.12 Diagnostik Betriebsstörungen . . . . . . . . . .13
ODer Brenner entspricht der Schutzart IP 40 gemäß EN 60529.
OBrenner mit CE-Kennzeichnung gemäß der EWG-Richtlinien: EMV 2004/108/EG, Niederspannungs-
richtlinie 2006/95/EG und Maschinenrichtlinie 2006/42/EG.
1- Vorlaufanschluss
2- Rücklaufanschluss
3- Luftklappenmotor
4- Pumpendruckeinstellung
5- Manometeranschluss (G1/8)
6- Vakuummeteranschluss (G1/2)
7- Entriegelungstaste Motorschutz
8- Elektrische Schalttafel
9- Kabeldurchgang
10 - Entstörtaste mit Signal
11 - Temperaturregler
12 - Schraube zur Einstellung des Brennerkopfes
13 - Klemmleiste
14 - Transformator
15 - Doppelfilter
16 - Ventilgruppe
17 - Manometer
18 - Leuchtsignale
19 - Umschalter
20 - Min. Temperatur Begrenzer
21 - Anlasser Pumpenmotor
22 - Pumpenmotor
23 - Max. Temperatur Begrenzer
24 - Zeitschalter
25 - Luftdruckwächter
Abb. 1
D3521

2915839 2D
2. TECHNISCHE DATEN
2.1 TECHNISCHE DATEN
2.2 ELEKTRISCHE DATEN
MOTOR IE1
MOTOR IE2
2.3 MITGELIEFERTES ZUBEHÖR
Ölschlauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 St
Flanschdichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 St
Nippel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 St
Düsen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 St
Kabeldurchführung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 St
Schraube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 St
Anschluss für den Betrieb mit Heizöl Emulsion (siehe S. 12). . . . . . . . . . . .1 St
Dichtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 St
TYP 630 M
Wärmeleistung - Durchsatz 320 ÷ 1600 kW – 28 ÷ 140 kg/h (siehe folgende Tabelle)
Brennstoff Öl mit max. Viskosität bei 50° C 115 mm2/s (15° E)
Pumpe 210 kg/h bei 25 bar
Stromversorgung Dreiphasig,230V ±10% ~50Hz ohne Nulleiter
400V ±10% ~50Hz mit Nulleiter
Motor 230 / 400V
Gebläse 13,5 / 8 A – Pumpe 3,1 / 1,8 A
Zündtransformator Primär 230V - 2,35 A – Sekundär 2 x 6 kV – 35 mA
Heizpatronen 14 kW
Leistungsaufnahme 19 kW
Stromversorgung Dreiphasig,230V ±10% ~50Hz ohne Nulleiter
400V ±10% ~50Hz mit Nulleiter
Motor 230 / 400V
Gebläse 13,5 / 7,8 A
Zündtransformator Primär 230V - 2,35 A – Sekundär 2 x 6 kV – 35 mA
Heizpatronen 14 kW
Leistungsaufnahme 19 kW

2915839 3D
BETRIEBSWEISE UND LEISTUNG DES BRENNERS
ZUBEHÖR
KIT ZUM SCHUTZ VOR FUNKSTÖRUNGEN: Code 3010386
Bei einer Installation des Brenners in besonderen, auf Grund des Vorhandenseins von INVERTERN Funkstörungen
ausgesetzten Räumen (Emission von Signalen über 10 V/m) oder bei Anwendungen, bei denen die Länge der An-
schlüsse des Thermostats 20 m überschreiten, steht ein Schutz-Kit als Schnittstelle zwischen dem Steuergerät und
dem Brenner zur Verfügung.
EINSTUFIGER Wärmeleistung - Durchsatz
Min. Max.
kW kg/h kW kg/h
1. Düse: nur Anfahrt Stufe 262 23 536 47
1. + 2. Düse: Übergang Stufe 536 47 1060 93
1.+ 2. + 3. Düse: Betrieb Stufe 798 70 1595 140
ZWEISTUFIGER Wärmeleistung - Durchsatz
Min. Max.
kW kg/h kW kg/h
1. Düse: nur Anfahrt Stufe 262 23 536 47
1. + 2. Düse: 1. Betrieb Stufe 536 47 1060 93
1. + 2. + 3. Düse: 2. Betrieb Stufe 798 70 1595 140
DREISTUFIGER Wärmeleistung - Durchsatz
Min. Max.
kW kg/h kW kg/h
1. Düse: 1. Betrieb Stufe 319 28 536 47
1. + 2. Düse: 2. Betrieb Stufe 638 56 1060 93
1. + 2. + 3. Düse: 3. Betrieb Stufe 798 70 1595 140

2915839 4D
2.4 ABMESSUNGEN
2.5 BETRIEBSBEREICH (3 Düsen in Betrieb)
D2818
Brenner
BRENNERKOPFÜBERSTAND
Was den Brennerkopfüberstand anlangt müssen
die Vorschriften des Kesselherstellers beachtet
werden.
Bei Kesseln mit vorderer Rauchkammer muss der
Teil des Kopfes, welcher in den Feuerraum hinein-
ragt mit hitzebeständigem Material geschützt wer-
den.
Mit Hilfe des Distanzstückes auf Anfrage.
*
890 213
323
433
900
396
99
467
ø 222
*
260
230
M14M14
230 260
225
Löcher in der Kesselplatte
D2732
Brennerleistung
Druck im Feuerraum mbar
Ist der Brenner mit nur 1. oder 2 Düsen in Betrieb, stellen die Bedingungen für den Luftdruck kein Problem
mehr dar, da sie besseren Voraussetzungen unterworfen sind.
kg/h
kW
D2733
Grenzbereich
Sicherer Betrieb
Arbeitsfeld:
