Riello LPG kit Quick start guide

2915386 (10) - 08/2020
Istruzioni per installazione, uso e manutenzione
Montage und Bedienungsanleitung
Instructions pour installation, utilisation et entretien
Installation, use and maintenance instructions
Instrucciones de instalación, montaje y funcionamiento
Kit GPL
Kit Flüssiggas
Kit GPL
LPG Kit
Kit GPL
CODICE - CODE
CÓDIGO
MODELLO - MODELL - MODELE
MODEL - MODELO
TIPO - TYP
TYPE
3010079 - 3010080 RS 28 - RS 28/M 809 T1 - 824 T1
3010081 - 3010082 RS 38 - RS 38/M 810 T1 - 825 T1
3010083 - 3010084 RS 50 - RS 50/M 811 T1 - 826 T1
I
D
F
GB
E

1 2915386
I
Avvertenze generali
1.1 Garanzia e responsabilità
I diritti alla garanzia ed alla responsabilità decadono, in caso di
danni a persone e/o cose, qualora i danni stessi siano riconduci-
bili ad una o più delle seguenti cause:
intervento di personale non abilitato;
esecuzione di modifiche non autorizzate all’apparecchio;
alimentazione del bruciatore con combustibili non adatti;
difetti nell’impianto di alimentazione del combustibile;
riparazioni e/o revisioni eseguite in maniera scorretta;
utilizzo di componenti non originali, siano essi ricambi, kits,
accessori ed optionals;
cause di forza maggiore.
Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la
mancata osservanza di quanto riportato nel presente manuale.
– Il personale deve usare sempre i mezzi di protezione indivi-
duale previsti dalla legislazione e seguire quanto riportato nel
presente manuale.
– Il personale deve attenersi a tutte le indicazioni di pericolo e
cautela segnalate sulla macchina.
– Il personale non deve eseguire di propria iniziativa operazioni
o interventi che non siano di sua competenza.
– Il personale ha l’obbligo di segnalare al proprio superiore
ogni problema o situazione pericolosa che si dovesse creare.
1.2 Note sulla sicurezza per l'installazione
1 Avvertenze generali
PERICOLO
Tutte le operazioni di installazione, manutenzione
e smontaggio devono essere svolte con l'alimen-
tazione elettrica staccata.
PERICOLO
Isolare l'alimentazione del combustibile.
ATTENZIONE
L'installazione deve essere svolta da personale
qualificato, come indicato in questo manuale e in
conformità con gli standard e le disposizioni di leg-
ge in vigore.
CAUTELA
Dopo aver tolto ogni imballaggio assicurarsi
dell’integrità del contenuto. Nel dubbio, non utiliz-
zare il kit ricambio; rivolgersi al fornitore.
Attendere il completo raffreddamento dei compo-
nenti a contatto con fonti di calore.
Effettuate tutte le operazioni di manutenzione, pu-
lizia o controllo, rimontare il cofano e tutti i dispo-
sitivi di sicurezza e protezione del bruciatore.

2915386 2
I
Kit GPL

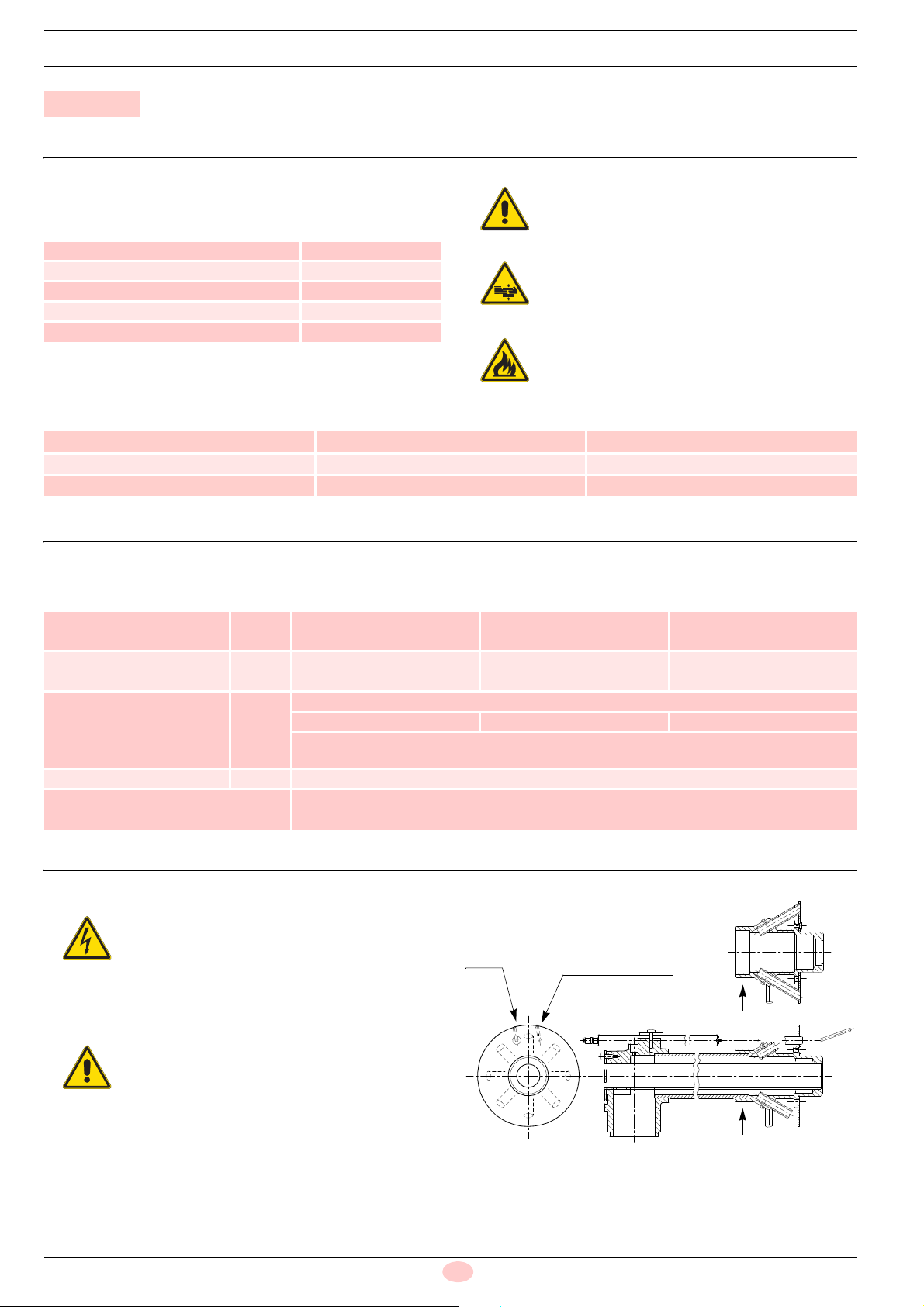

2.1 Descrizione kit
Il kit consente ai bruciatori previsti per funzionamento a meta-
no, di bruciare GPL. Il kit si compone di:
(*) Kit per GPL con quantità di butano oltre il 30%.
2.2 Caratteristiche Tecniche
2.3 Trasformazione
Procedere come segue:
Sulla testa per gas metano sostituire: il gruppo distributore 1) con
quello per GPL 2), la sonda di ionizzazione 3) e
l’elettrodo 4)(Fig. 1).
2 Kit GPL
Descrizione Quantità
Gruppo distributore 1
Sonda di ionizzazione 1
Elettrodo di accensione 1
Targhetta 1
Istruzioni 1
ATTENZIONE
Applicare la targhetta adesiva per funzionamento
a GPL vicino alla targhetta caratteristiche.
Prima di procedere con le operazioni di installa-
zione del kit, predisporre un adeguato sistema di
sollevamento.
Fare attenzione alla possibile fuoriuscita di alcune
gocce di combustibile durante la fase di installa-
zione del kit.
Modello Codice *Tipo
RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1
RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1
RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1
Bruciatore RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M
Tipo 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1
Potenza termica Max. kW
Mcal/h
163 - 325
140 - 280
232 - 440
200 - 378
295 - 600
254 - 516
Potenza termica Min. kW
Mcal/h
81
70
105
90
115
99
Pressione gas minima
mbar
Per avere la massima potenzialità occorrono:
11,5 13 10,5
misurati al manicotto, con camera di combustione a 0 mbar e gas con Pci = 22.200 kcal/m3
Pressione gas massima mbar 100
Combustibile GPL commerciale (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
PERICOLO
Togliere l’alimentazione elettrica al bruciatore,
agendo sull’interruttore generale dell’impianto.
ATTENZIONE
Elettrodo regolato a mm 2 dietro al disco ed in
prossimità del tubetto superiore.
Fig. 1
D1302
1
2
SONDA ELETTRODO

3 2915386
I
Kit GPL

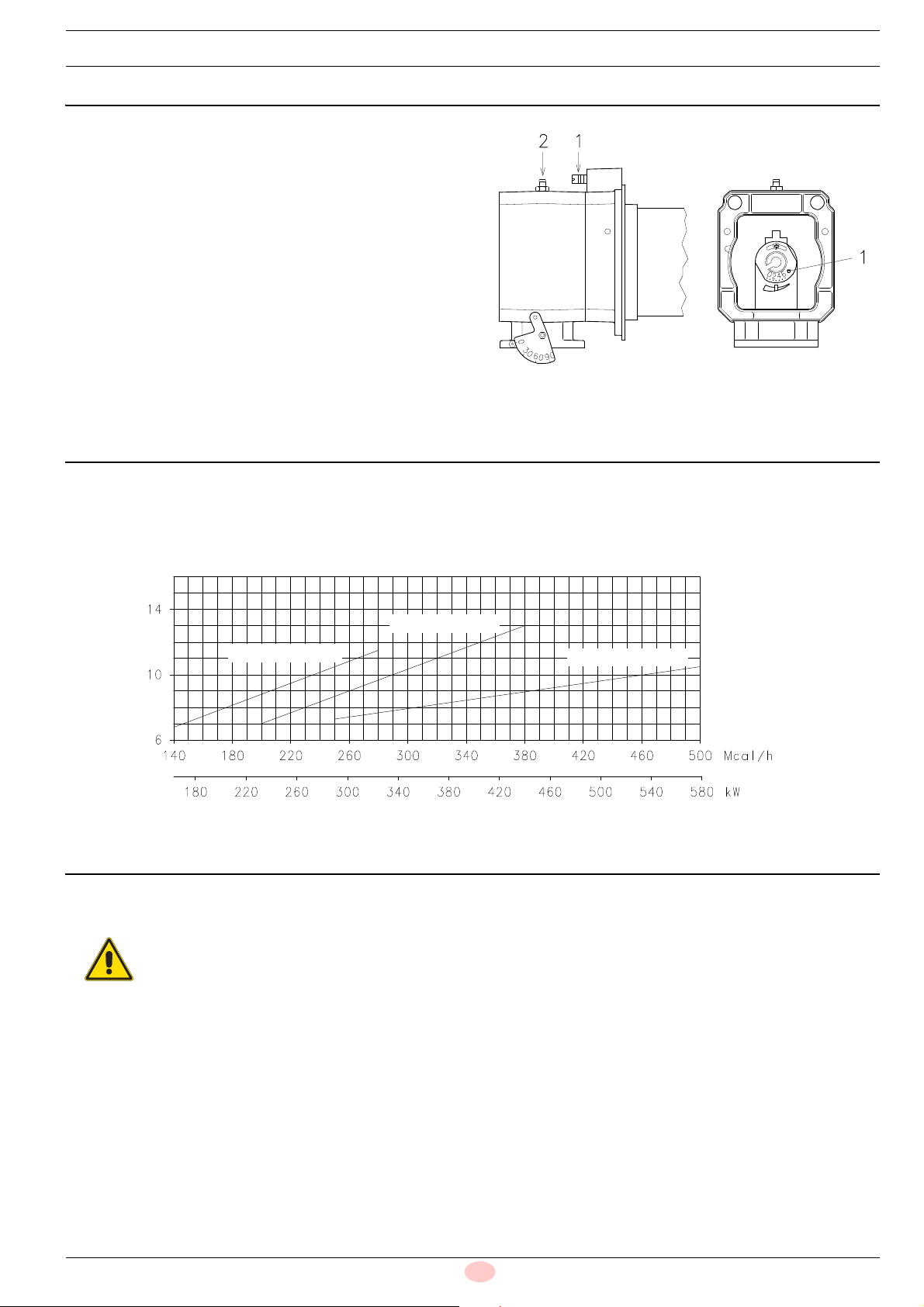

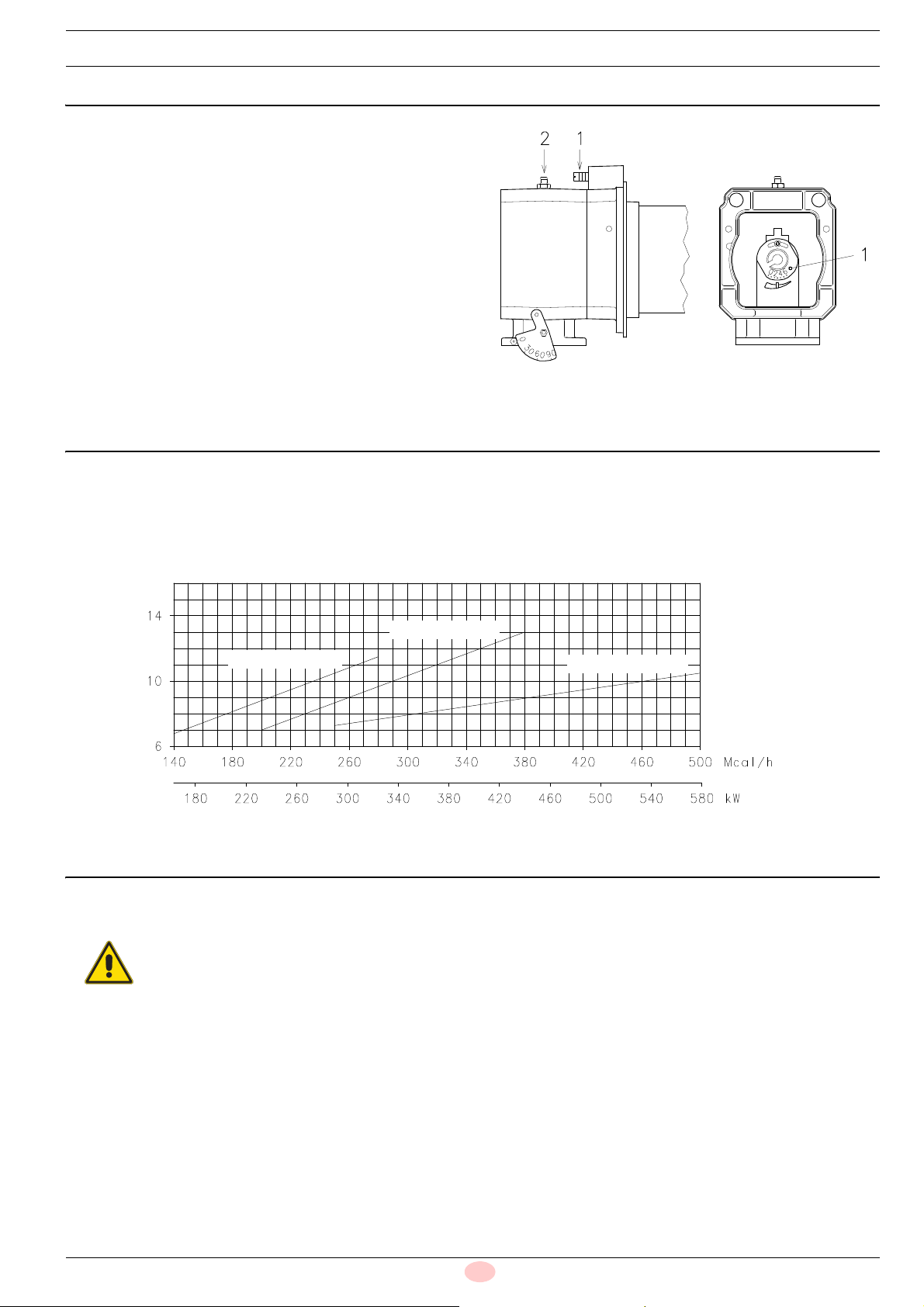

2.4 Regolazione testa di combustione
Regolazione aria, vite 1)(A- Fig. 2): è la stessa prevista per
funzionamento a metano.
Regolazione gas, ghiera 1)(B- Fig. 2): sempre regolata a
tacca 0.
2.5 Pressione gas - Potenzialità
Pressione misurata alla presa 2)(A- Fig. 2) con camera di com-
bustione a 0 mbar e bruciatore funzionante in 2° stadio.
Se la camera di combustione è pressurizzata, la pressione ne-
cessaria è quella del diagramma (Fig. 3) più il valore di pressuriz-
zazione.
2.6 Pressione in camera di combustione
La pressione in camera di combustione è la stessa prevista per
funzionamento a metano.
D1303
Fig. 2
AB
D1316
Pressione Gas (mbar)
Potenzialità
809 T1 - 824 T1 811 T1 - 826 T1
810 T1 - 825 T1
Fig. 3
ATTENZIONE
Per valori di pressione differenti da quelli indicati
contattare il Servizio Tecnico.

2915386 4
I
Kit GPL
2.7 Pressione gas
La Tab. A indica le perdite di carico minime lungo la linea di ali-
mentazione del gas in funzione della potenza massima del bru-
ciatore.
Tab. A
Modello kW 1 p (mbar)
G31
RS 28 - RS 28/M
165 7,1
183 7,4
201 7,8
218 8,2
236 8,6
254 9,2
272 9,8
289 10,4
307 11,1
325 11,9
RS 38 - RS 38/M
230 7,6
253 7,8
277 8,2
300 8,7
323 9,3
347 10
370 10,8
393 11,7
417 12,8
440 13,9
RS 50 - RS 50/M
290 12,8
322 16,3
354 19,6
387 23,1
419 26,3
451 29,6
483 32,8
516 36
548 39,1
580 42,2

1 2915386
D
Kit Flüssiggas
1.1 Garantie und Haftung
Die Garantie- und Haftungsansprüche verfallen bei Personen-
und / oder Sachschäden, die auf einen oder mehrere der folgen-
den Gründe zurückzuführen sind:
Eingriffe durch nicht zugelassenes Personal;
Vornahme von nicht genehmigten Änderungen am Gerät;
Versorgung des Brenners mit ungeeigneten Brennstoffen;
Defekte in der Anlage zur Brennstoffzufuhr;
falsch ausgeführte Reparaturen und / oder Überprüfungen;
Verwendung von anderen als Original-Bauteilen als Ersatz-
teile, Bausätze, Zubehör und Optionals;
Ursachen höherer Gewalt.
Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-
haltung der Angaben in diesem Handbuch ab.
– Das Personal muss immer die durch die Gesetzgebung vor-
gesehenen persönlichen Schutzmittel verwenden und die
Angaben in diesem Handbuch beachten.
– Das Personal muss alle Gefahren- und Vorsichtshinweise
einhalten, die sich am Gerät befinden.
– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder
Eingriffe ausführen, für die es nicht zuständig ist.
– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten
alle Probleme oder Gefahren zu melden, die auftreten soll-
ten.
1.2 Anmerkungen zur Sicherheit bei der Installation
1 Allgemeine Hinweise
GEFAHR
Sämtliche Installations-, Wartungs- und Ausbau-
arbeiten müssen bei gezogenem Netzstecker
durchgeführt werden.
GEFAHR
Die Brennstoffversorgung trennen.
ACHTUNG
Die Installation muss von Fachpersonal nach den
Angaben in diesem Handbuch und in Überein-
stimmung mit den geltenden Normen und gesetz-
lichen Bestimmungen durchgeführt werden.
VORSICHT
Prüfen Sie nach dem Entfernen der gesamten
Verpackung die Unversehrtheit des Inhalts. Im
Zweifelsfall das Ersatzteilkit nicht verwenden;
kontaktieren Sie den Lieferanten.
Warten Sie, bis die Bauteile, die mit Wärmequel-
len in Berührung kommen, komplett abgekühlt
sind.
Nach Durchführung von Wartungs-, Reinigungs-
oder Kontrollarbeiten müssen die Haube sowie
alle Sicherheits- und Schutzvorrichtungen des
Brenners wieder montiert werden.

2915386 2
D
Kit Flüssiggas
2.1 Beschreibung des Kits
Der Kit macht es möglich die für den Methanbetrieb vorgesehe-
nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:
(*) Flüssiggas-Kit mit Butan über 30%.
2.2 Technische Daten
2.3 Umbau
Gehen Sie dazu wie folgt vor:
Auf den Erdgas-Kopf austauschen: Verteiler 1) mit Verteiler für
Flüssiggas 2), Ionisation-Fühler 3), Zündelektrode 4)(Abb. 1).
2 Kit Flüssiggas
Beschreibung Stückzahl
Verteilergruppe 1
Ionisation-Fühler 1
Zündelektrode 1
Kennschild 1
Anleitung 1
ACHTUNG
Das selbstklebende Kennschild für Flüssiggas-
Betrieb neben dem Typenschild anbringen.
Bevor mit den Installationsarbeiten des Kit begon-
nen werden kann, muss entsprechendes Hebe-
zeug vorbereitet werden.
Achten Sie auf das mögliche Austreten einiger
Tropfen Brennstoff während der Installationspha-
se des Kit.
Modell Code *Typ
RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1
RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1
RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1
Brenner RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M
Typ 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1
Thermische
Höchstleistung
kW
Mcal/h
163 - 325
140 - 280
232 - 440
200 - 378
295 - 600
254 - 516
Thermische
Mindestleistung
kW
Mcal/h
81
70
105
90
115
99
Niedrigster Gasdruck
mbar
Zur Erzielung der Höchstleistung benötigt man:
11,5 13 10,5
gemessen an der Muffe, mit Brennkammer auf 0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m
Gashöchstdruck mbar 100
Brennstoff Handelsübliches Flüssiggas (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
GEFAHR
Die Stromversorgung des Brenners durch Betäti-
gen des Hauptschalters der Anlage abschalten.
ACHTUNG
Elektrode - Einstellung mm 2 hinter der Stauschei-
be und dicht bei dem oberen Röhrchen.
Abb. 1
D1302
1
2
FÜHLER ELEKTRODE

3 2915386
D
Kit Flüssiggas
2.4 Flammkopfeinstellung
Die Luft-Einstellung Schraube 1), (A- Abb. 2): ist die glei-
che wie für den Betrieb mit Erdgas.
Die Gas-Einstellung (B- Abb. 2) wird immer bei der Rast 0
eingestellt.
2.5 Gasdruck - Leistung
Der Druck wird an der Muffe 2)(A- Abb. 2) bei 0 mbar feuerraum-
seitigem Druck und bei der Zweistufe gemessen.
Sollte im Druck sein, so ist der nötige Druck jener des Diagram-
mes (Abb. 3) plus Druck-Wert im Feuerraum
2.6 Druck in der Brennkammer
Der Druck in der Brennkammer ist der gleiche wie für den Met-
hanbetrieb.
Abb. 2
D1303
AB
D1316
Gasdruck (mbar)
Brennerleistung
809 T1 - 824 T1 811 T1 - 826 T1
810 T1 - 825 T1
Abb. 3
ACHTUNG
Bei Druckwerten, die von den angegebenen ab-
weichen, nehmen Sie bitte Kontakt mit dem Tech-
nischen Kundendienst auf.

2915386 4
D
Kit Flüssiggas
2.7 Gasdruck
Die Tab. A gibt die minimalen Strömungsverluste entlang der
Gasversorgungsleitung in Abhängigkeit von der Höchstleistung
des Brenners an.
Tab. A
Modell kW 1 p (mbar)
G31
RS 28 - RS 28/M
165 7,1
183 7,4
201 7,8
218 8,2
236 8,6
254 9,2
272 9,8
289 10,4
307 11,1
325 11,9
RS 38 - RS 38/M
230 7,6
253 7,8
277 8,2
300 8,7
323 9,3
347 10
370 10,8
393 11,7
417 12,8
440 13,9
RS 50 - RS 50/M
290 12,8
322 16,3
354 19,6
387 23,1
419 26,3
451 29,6
483 32,8
516 36
548 39,1
580 42,2

1 2915386
F
Avertissements généraux
1.1 Garantie et responsabilité
Les droits à la garantie et à la responsabilité sont annulés en cas
de dommages à des personnes et/ou des choses, si ces dom-
mages sont dus à au moins une des causes suivantes:
intervention de personnel non autorisé;
exécution de modifications non autorisées sur l'appareil;
alimentation du brûleur avec des combustibles inappropriés;
défauts dans le système d'alimentation en combustible;
réparations et/ou révisions mal effectuées;
utilisation de composants, de pièces de rechange, de kits ou
d’accessoires en option non d’origine;
cas de force majeure.
Le fabricant décline, en outre, toute responsabilité pour le non-
respect des instructions de ce manuel.
– Le personnel doit toujours porter les équipements de protec-
tion individuelle prévus par la législation et suivre les indica-
tions du manuel.
– Le personnel doit respecter toutes les indications de danger
et précaution présentes sur l'appareil.
– Le personnel ne doit pas réaliser de sa propre initiative d'opé-
rations ou interventions n'étant pas de sa compétence.
– Le personnel est obligé de signaler à son responsable tout
problème ou danger rencontré.
1.2 Indications concernant la sécurité pour l'installation
1 Avertissements généraux
DANGER
Pour toute opération d'installation, d'entretien ou
de démontage, il faut débrancher l'appareil du ré-
seau électrique.
DANGER
Isoler l'alimentation en combustible.
ATTENTION
L'installation doit être faite par le personnel quali-
fié, comme indiqué dans ce manuel et conformé-
ment aux normes et aux dispositions en vigueur.
PRUDENCE
Après avoir déballé tous les éléments, contrôler
leur bon état. Dans le doute, ne pas utiliser le kit
de rechange; s'adresser au fournisseur.
Attendre le refroidissement total des composants
en contact avec des sources de chaleur.
Après avoir effectué toutes les opérations d'entre-
tien, de nettoyage ou de contrôle, remonter le ca-
pot et tous les dispositifs de sécurité et de
protection du brûleur.

2915386 2
F
Kit GPL
2.1 Description du kit
Le kit permet aux brûleurs prévus pour fonctionner au méthane
de brûler du GPL. Le kit se compose de:
(*) Kit GPL avec une quantité de butane supérieure à 30%.
2.2 Caractéristiques techniques
2.3 Transformation
Agir de la manière suivante :
Sur la tête pour gaz méthane changer: le groupe distributeur 1)
avec celle pour le GPL 2), la sonde 3) et électrode 4)(Fig. 1).
2 Kit GPL
Description Quantité
Groupe distributeur 1
Sonde 1
Électrode d’allumage 1
Étiquette 1
Notice d'instructions 1
ATTENTION
Appliquer l'étiquette adhésive pour le fonctionne-
ment au GPL à côté de la plaque signalétique.
Avant de procéder aux opérations d'installation du
kit, prévoir un système de levage adapté.
Faire attention aux gouttes de combustible qui
peuvent couler pendant la phase d'installation du
kit.
Modèle Code *Type
RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1
RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1
RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1
Brûleur RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M
Type 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1
Puissance
thermique Max.
kW
Mcal/h
163 - 325
140 - 280
232 - 440
200 - 378
295 - 600
254 - 516
Puissance
thermique Min.
kW
Mcal/h
81
70
105
90
115
99
Pression gaz Min.
mbar
Pour obtenir la puissance maximale, il faut atteindre les valeurs suivantes:
26,5 mbar 31 mbar 17,4 mbar
mesurés au manchon, avec chambre de combustion à 0 mbar et gaz avec Pci = 22 200 kcal/m3
Pression gaz Max. mbar 100
Combustible GPL commercial (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
DANGER
Couper l'alimentation électrique du brûleur, en ap-
puyant sur l'interrupteur général de l'installation.
ATTENTION
Électrode réglé à 2 mm derrière le disque et à côte
du tuyau supérieur.
Fig. 1
D1302
1
2
SONDE ELECTRODE

3 2915386
F
Kit GPL
2.4 Réglage de la tête de combustion
Réglage air: vis 1)(A- Fig. 2): la même que celle prévue
pour le fonctionnement au gaz naturel.
Réglage gaz: bague 1)(B- Fig. 2): toujours règle sur la
encoche 0.
2.5 Pression du gaz - Puissance
Pression du gaz mesurée à al prise 2)(A- Fig. 2) avec chambre
de combustion à 0 mbar et brûleur fonctionnant en 2eme allure.
Si la chambre de combustion est pressurisée, il faut ajouter à la
pression donnée par le diagramme (Fig. 3) le valeur de pressuri-
sation.
2.6 Pression dans la chambre de combustion
La pression dans la chambre de combustion est identique à celle
prévue pour le fonctionnement à méthane.
D1303
Fig. 2
AB
D1316
Pression du Gaz (mbar)
Puissance
809 T1 - 824 T1 811 T1 - 826 T1
810 T1 - 825 T1
Fig. 3
ATTENTION
Pour des niveaux de pression différents de ceux
indiqués s'adresser au Service Technique.

2915386 4
F
Kit GPL
2.7 Pression du gaz
Le Tab. A indique les pertes de charge minimales sur la ligne
d'alimentation en gaz en fonction de la puissance maximale du
brûleur.
Tab. A
Modèle kW 1 p (mbar)
G31
RS 28 - RS 28/M
165 7,1
183 7,4
201 7,8
218 8,2
236 8,6
254 9,2
272 9,8
289 10,4
307 11,1
325 11,9
RS 38 - RS 38/M
230 7,6
253 7,8
277 8,2
300 8,7
323 9,3
347 10
370 10,8
393 11,7
417 12,8
440 13,9
RS 50 - RS 50/M
290 12,8
322 16,3
354 19,6
387 23,1
419 26,3
451 29,6
483 32,8
516 36
548 39,1
580 42,2

1 2915386
GB
General warnings
1.1 Guarantee and responsibility
The rights to the guarantee and the responsibility will no longer
be valid in the event of damage to things or injury to people, if
such damage/injury was due to any of the following causes:
intervention of unqualified personnel;
carrying out of unauthorised modifications on the equipment;
powering of the burner with unsuitable fuels;
faults in the fuel supply system;
repairs and/or overhauls incorrectly carried out;
use of non-original components, including spare parts, kits,
accessories and optional;
force majeure.
The manufacturer furthermore declines any and every responsi-
bility for the failure to observe the contents of this manual.
– Personnel must always use the personal protective equip-
ment envisaged by legislation and follow the indications giv-
en in this manual.
– Personnel must observe all the danger and caution indica-
tions shown on the machine.
– Personnel must not carry out, on their own initiative, opera-
tions or interventions that are not within their province.
– Personnel must inform their superiors of every problem or
dangerous situation that may arise.
1.2 Installation safety notes
1 General warnings
DANGER
It is obligatory to carry out all installation, mainte-
nance and dismantling operations with the elec-
tricity supply disconnected.
DANGER
Isolate the fuel supply.
WARNING
The installation must be carried out by qualified
personnel, as indicated in this manual and in com-
pliance with the standards and legal requisites in
force.
CAUTION
After removing all the packaging, check the integ-
rity of the contents. If in doubt, do not use the
spare parts kit; contact the supplier.
Wait for the components in contact with heat
sources to cool down completely.
After carrying out maintenance, cleaning or
checking operations, reassemble the cover and
all the safety and protection devices of the burner.

2915386 2
GB
LPG kit
2.1 Kit description
The kit allows the burners designed to work with natural gas to
burn LPG. The kit is composed of:
(*) LPG kit with butane amount over 30%.
2.2 Technical features
2.3 Conversion
Proceed as follows:
On the combustion head: replace the distributor 1), by that sup-
plied for LPG 2) and do the same for ionisation 3) and ignition 4)
electrodes (Fig. 1).
2LPGkit
Description Quantity
Distributor assembly 1
Ionisation probe 1
Ignition electrode 1
Label 1
Instruction 1
WARNING
Apply the self-adhesive label for LPG operation
near the characteristics label.
Before starting the kit installation operations, get a
suitable lifting system ready.
Be careful as some drops of fuel may leak out dur-
ing the kit installation phase.
Model Code *Type
RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1
RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1
RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1
Burner RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M
Type 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1
Max. burner output kW
Mcal/h
163 - 325
140 - 280
232 - 440
200 - 378
295 - 600
254 - 516
Min. burner output kW
Mcal/h
81
70
105
90
115
99
Minimum gas pressure
mbar
In order to have the maximum burner output, it is necessary:
11.5 13 10.5
measured at the pipe coupling, with combustion chamber at 0 mbar and gas with Net cal-
orific value = 22,200 kcal/m3
Maximum gas pressure mbar 100
Fuel Commercial LPG (C3H8= 93 - 94%)
Net calorific value = 25.8 kWh/Nm3- 22.200 kcal/Nm3
DANGER
disconnect the electrical supply from the burner by
means of the main system switch.
WARNING
Electrode setting: 2 mm behind the disc and near
the upper small tube.
Fig. 1
D1302
1
2
PROBE ELECTRODE

3 2915386
GB
LPG kit
2.4 Combustion head setting
Air setting, screw 1)(A - Fig. 2): unchanged.
Gas setting, disc 1)(B - Fig. 2): always set on 0.
2.5 Gas pressure - output
Pressure measured at the coupling 2)(A - Fig. 2) with combustion
chamber at 0 mbar and burner in 2nd stage operation.
If the combustion chamber is pressurized, the required gas-pres-
sure is that shown on the diagram plus the pressurization value.
2.6 Combustion chamber pressure
The combustion chamber pressure is the same as for natural
gas.
Fig. 2
D1303
AB
D1316
Gas pressure (mbar)
Output
809 T1 - 824 T1 811 T1 - 826 T1
810 T1 - 825 T1
Fig. 3
WARNING
For pressure levels different from those indicated
above, please contact the Technical Office.

2915386 4
GB
LPG kit
2.7 Gas pressure
Tab. A indicates the minimum pressure drops along the gas sup-
ply line, depending on the maximum burner output.
Tab. A
Model kW 1 p (mbar)
G31
RS 28 - RS 28/M
165 7,1
183 7,4
201 7,8
218 8,2
236 8,6
254 9,2
272 9,8
289 10,4
307 11,1
325 11,9
RS 38 - RS 38/M
230 7,6
253 7,8
277 8,2
300 8,7
323 9,3
347 10
370 10,8
393 11,7
417 12,8
440 13,9
RS 50 - RS 50/M
290 12,8
322 16,3
354 19,6
387 23,1
419 26,3
451 29,6
483 32,8
516 36
548 39,1
580 42,2

1 2915386
E
Advertencias generales
1.1 Garantía y responsabilidades
Los derechos a la garantía y a la responsabilidad caducarán, en
caso de daños a personas y/o cosas cuando los daños hayan
sido originados por una o más de las siguientes causas:
intervención de personal no habilitado;
realización de modificaciones no autorizadas en el aparato;
alimentación del quemador con combustibles no aptos;
defectos en la instalación de alimentación del combustible;
reparaciones y/o revisiones realizadas en forma incorrecta;
uso de componentes no originales, sean éstos recambios,
kits, accesorios y opcionales;
causas de fuerza mayor.
El constructor, además, declina toda y cualquier responsabilidad
por la inobservancia de todo cuanto mencionado en el presente
manual.
– El personal siempre deberá usar los equipos de protección
individual previstos por la legislación y cumplir todo lo men-
cionado en el presente manual.
– El personal deberá atenerse a todas las indicaciones de pe-
ligro y de precaución señalizadas en la máquina.
– El personal no deberá emplear su propia iniciativa en opera-
ciones o intervenciones que no sean de su competencia.
– El personal tiene la obligación de manifestar a su superior
todo problema o situación de peligro que pudiera crearse.
1.2 Notas sobre la seguridad para la instalación
1 Advertencias generales
PELIGRO
Todas las operaciones de instalación, manteni-
miento y desmontaje deben ser realizadas siem-
pre con la alimentación eléctrica desconectada.
PELIGRO
Aislar la alimentación del combustible.
ATENCIÓN
La instalación debe ser llevada a cabo por perso-
nal cualificado, como se indica en este manual y
de acuerdo con las normas y disposiciones de ley
vigentes.
PRECAUCIÓN
Después de haber quitado todos los embalajes,
asegurarse de la integridad del contenido. En
caso de dudas, no utilizar el kit recambio; dirigirse
al proveedor.
Esperar a que se enfríen completamente los com-
ponentes en contacto con fuentes de calor.
Una vez efectuadas todas las operaciones de
mantenimiento, limpieza o control, volver a mon-
tar la tapa y todos los dispositivos de seguridad y
protección del quemador.

2915386 2
E
Kit GPL
2.1 Kit GPL
El kit permite quemar GPL a los quemadores preparados para el
funcionamiento con metano. El kit se compone de:
(*) Kit GPL con cantidad de butano superior al 30%.
2.2 Características técnicas
2.3 Transformación
Realizar lo siguiente:
Sustituya en el cabezal para gas metano: el distribuidor 1) con el
de GPL 2), la sonda de ionización 3) y el electrodo 4)(Fig. 1).
2 Kit GPL
Descripción Cantidad
Grupo distribuidor 1
Sonda de ionización 1
Electrodo de encendido 1
Placa 1
Instrucción 1
ATENCIÓN
Aplique la etiqueta adhesiva para el funciona-
miento con GPL cerca de la etiqueta característi-
ca.
Antes de comenzar con la instalación del kit, pre-
parar un sistema de elevación adecuado.
Prestar atención para que no se derramen gotas
de combustible durante la instalación del kit.
Modelo Código *Tipo
RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1
RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1
RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1
Quemador RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M
Tipo 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1
Potencia térmica
máx.
kW
Mcal/h
163 - 325
140 - 280
232 - 440
200 - 378
295 - 600
254 - 516
Potencia térmica mín. kW
Mcal/h
81
70
105
90
115
99
Presión gas mínima
mbar
Para obtener el mayor rendimiento se necesitan:
11,5 13 10,5
medidos en el collarín, con la cámara de combustión a 0 mbar y gas con Pci = 22.200 kcal/m3
Presión gas máxima mbar 100
Combustible GPL comercial (C3H8= 93 ÷ 94%)
Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3
PELIGRO
Cortar la alimentación eléctrica del quemador con
el interruptor general de la instalación.
ATENCIÓN
Electrodo regulado a 2 mm. detrás del disco y cer-
ca del tubo superior.
Fig. 1
D1302
1
2
SONDA ELECTRODO
