RIKA LOOK User manual

LOOK
Montage-Anleitung

2
Zeichenerklärung
...wichtiger Hinweis
#8
...Steckschlüssel #8
#13
...Gabelschlüssel #13
...praktischer Tipp ...per Hand
1. EINFÜHRUNG
Abmessungen, Gewicht und Anschluss
B
H
RO-H
RO-T3
RO-T1
T
RO-T2
RO-S
R-S
R-H
R-

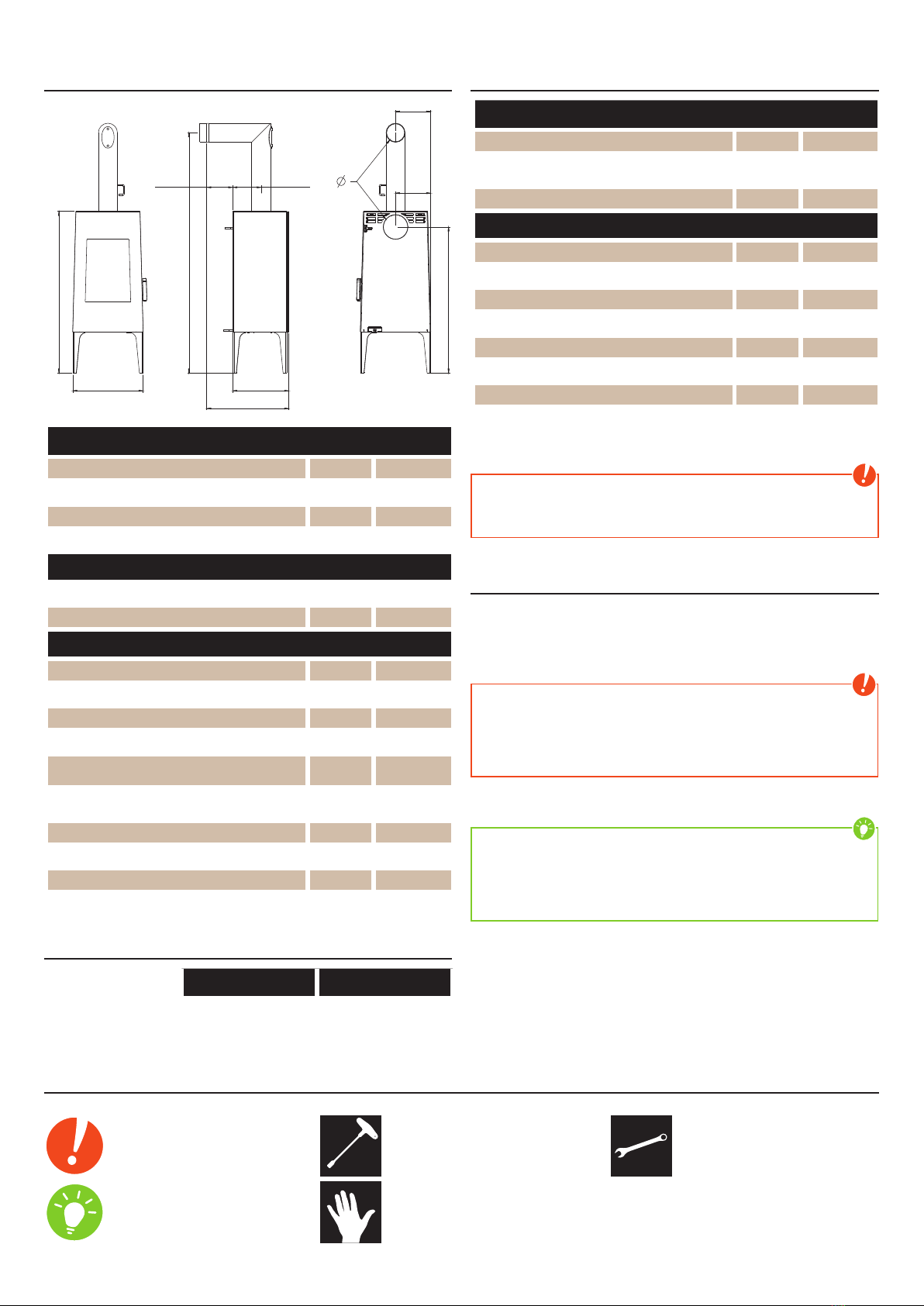

Abmessungen
Höhe [mm] 1138
Höhe mit Unterbau Holzbank [mm] 1238
Breite [mm] 494
Korpustiefe [mm] 393
Gewicht
Gewicht mit Stahlverkleidung [kg] ~ 108
Gewicht mit Steinverkleidung [kg] -
Rauchrohranschluss
R - Ø Durchmesser [mm] 130
RO - H Original Winkelrohr Anschlusshöhe [cm] 169
RO - H mit Unterbau Holzbank [cm] 179
RO - T1 Original Winkelrohr Tiefe gesamt [cm] 58
RO - T2 Original Winkelrohr Abstand zu
Rückwand [cm] 18
RO - T3 Tiefe von Ofenrückseite zu Mitte
Rauchrohr [cm] 20
RO - S Original Winkelrohr Abstand seitlich [cm] 25
R - H Anschluss hinten Anschlusshöhe [cm] 103
R - H mit Unterbau Holzbank [cm] 113
R - S Anschluss hinten Abstand seitlich [cm] 25
Brennstoffmenge
Nennlast Teillast
Brennstoffmenge ~2,2 kg* ~1,1 kg*
* Praxiswerte, können je nach Holzqualität abweichen.
Technische Daten
Technische Daten
Heizleistungsbereich [kW] 4 - 8
Raumheizvermögen abhängig von der
Hausisolierung [m³] 90 - 210
Brennstoffverbrauch [kg/h] bis 2,2
Daten für Schornsteinfeger
Wirkungsgrad [%] 81
CO2-Gehalt [%] 10,7
CO-Emission bez. 13% O [mg/mN3] 317
Staub-Emissionen [mg/mN3] 26
Abgasmassenstrom [g/s] 7,1
Abgastemperatur [°C] 274,9
Kaminzugbedarf [Pa] 13
DerEigentümerderKleinfeuerungsanlageoderderüberdieKleinfeuerungsanlage
Verfügungsberechtigte hat die technische Dokumentation aufzubewahren und
auf Verlangen der Behörde oder des Schornsteinfegers vorzulegen.
Hinweis
Bitte beachten Sie die nationalen und europäischen Normen, sowie örtliche
Vorschriften, die für die Installation und den Betrieb der Feuerstätte zutreffend
sind!
Die Verpackung
Ihr erster Eindruck ist uns wichtig!
Die Verpackung Ihres neuen Kaminofens bietet einen hervorragenden Schutz
gegen Beschädigung. Beim Transport können aber trotzdem Schäden an Ofen
und Zubehör entstanden sein.
Hinweis
Bitte prüfen Sie daher Ihren Kaminofen nach Erhalt sorgfältig auf Schäden
und Vollständigkeit! Melden Sie Mängel unverzüglich Ihrem Ofenfachhändler!
Achten Sie bitte beim Auspacken besonders darauf, dass die Steinverkleidung
unversehrt bleibt. Es können sehr leicht Kratzer am Material entstehen.
Steinverkleidungen sind von der Garantie ausgenommen.
Die Verpackung Ihres neuen Kaminofens ist weitgehend umweltneutral.
Tipp
Das Holz der Verpackung ist nicht oberflächenbehandelt und kann daher,
nachdem Sie eventuelle Nägel bzw. Schrauben entfernt haben, in Ihrem
Ofen (ausgenommen Pelletofen) verbrannt werden. Der Karton und die
Folie (PE) können problemlos den kommunalen Abfallsammelstellen zur
Wiederverwertung zugeführt werden.

|3
DE
2
Varianten Unterbau
16 9
16 9
16 9
16 9
17 9
16 9
G u ß f u s s St a h lf u s s Be t o n s o c k e l St a h l s o c k e l Ho l z b a n k So c k e l „ A r t “

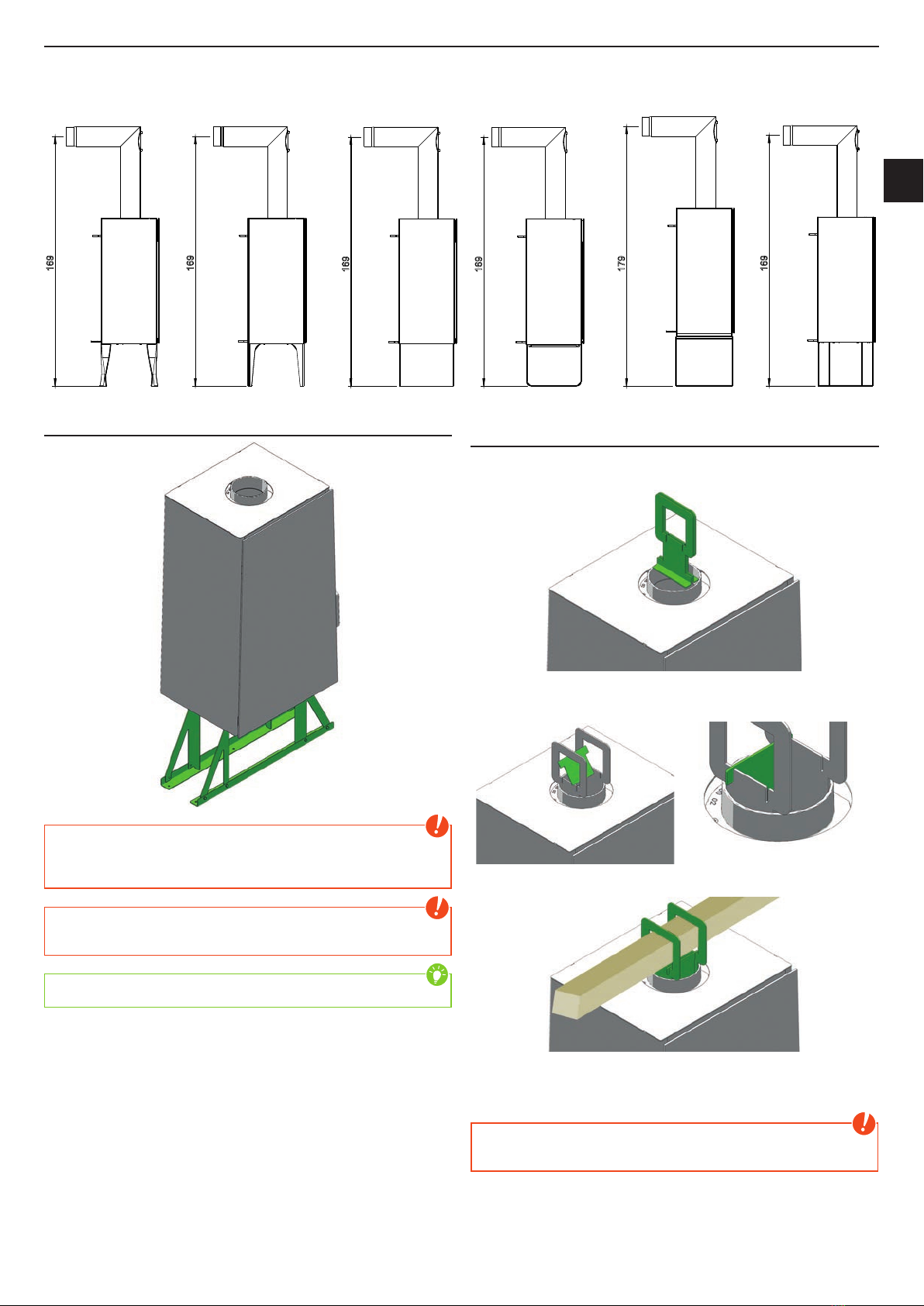

Auslieferungszustand Ofen
Hinweis
Der Ofen ist mit dem Transportgestell auf der Palette angeschraubt und damit
gegen Umfallen gesichert. Sämtliche Montagetätigkeiten sollen unbedingt in
dieser gesicherten Position durchgeführt werden!
Hinweis
Fragen Sie Ihren RIKA-Fachhändler nach der RIKA Montagehilfe E15768.
Es wird dringend empfohlen, die Montagehilfe zu benutzen um den Ofen
aufzustellen.
Tipp
Verwenden Sie die beigelegten Filzgleiter, um Sie Ihren Fußboden zu schützen!
Montagehilfe E15768
Die beiden „Henkel“ in den Rauchrohrstutzen oben einführen, so dass die untere
Kantung nach außen zeigt.
Nun die beiden Abstandhalter so dazwischenstecken, dass sie mit den
Vorsprüngen in den Schlitzen einrasten.
Durch die Verbindung ist die Position der beiden Henkel fixiert.
Führen Sie eine stabile Stange oder ein Kantholz durch die beiden Öffnungen.
Der Ofen kann nun angehoben werden. Eine weitere Person sollte die Führung
am unteren Ende des Ofens übernehmen, um den Ofen in der korrekten Position
auf die Unterbauten aufzusetzen.
Hinweis
Verwenden Sie keine Rundstäbe oder Rohre, sondern Stangen mit flacher
Auflage. Rutschgefahr! Achten Sie auf gleichzeitiges Anheben!

4
2. STAHL- UND GUSSFUSS
Lieferumfang
E15668 Stahlfuß
4x B17637 Stahlfuß
4x L02763 Einlageblech
4x N111843 Unterlegscheibe
4x N108656 Sechskantmutter
4x Z33581 Filzgleiter
E 15669 Gussfuß
4x Z36216 Gussfuß
4x L02763 Einlageblech
4x N105049 Unterlegscheibe
4x N108656 Sechskantmutter
4x Z33581 Filzgleiter

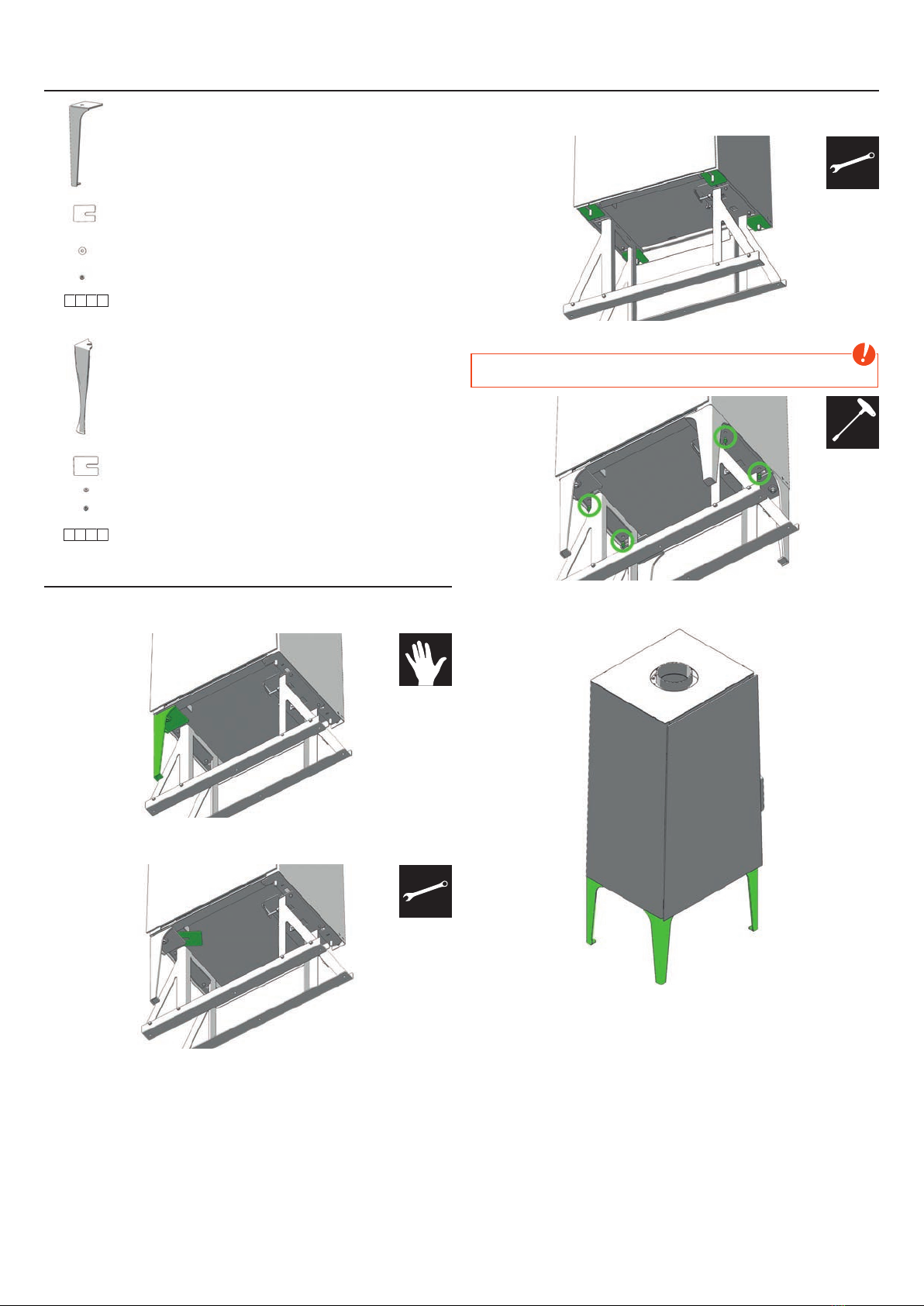

Montage
(dargestellt am Beispiel Stahlfuß)
Befestigen Sie den Stahlfuß und die Einlagebleche mit den Muttern und
Scheiben.
Wenn Sie die Muttern noch nicht vollständig festziehen, können sie die
Einlagebleche nachträglich zwischen Ofen und Stahlfuß einschieben.
Ziehen Sie die Muttern fest an.
Befestigen Sie auf diese Art alle 4 Füße mit den Einlageblechen (Positionen wie
unten gezeigt), Unterlegscheiben und Muttern.
Jetzt schrauben Sie die Befestigungsschrauben der Transportkonstruktion ab.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Heben Sie den Ofen samt den vormontierten Stahlfüßen vom Transportgestell
herunter und stellen Sie ihn auf die gewünschte Position.
#13
#13
#8

|5
DE
4
3. BETONSOCKEL
Lieferumfang E15671
1x Z36323 Betonsockel
4x Z36324 Gewindehülse
4x Z33581 Filzgleiter
Montage
Stellen Sie den Betonsockel auf. Die Ausnehmung auf der Oberseite muss dabei
rechts hinten sein.
Schrauben Sie die Gewindehülsen auf die am Ofen vormontierten Schrauben
auf.
Jetzt schrauben Sie die Befestigungsschrauben der Transportkonstruktion ab.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Stellen Sie den Ofen vorsichtig so auf den Betonsockel, dass die Gewindehülsen
in die Bohrungen einrasten.
Hinweis
Bitte achten Sie besonders auf Ihre Finger! Verletzungsgefahr!

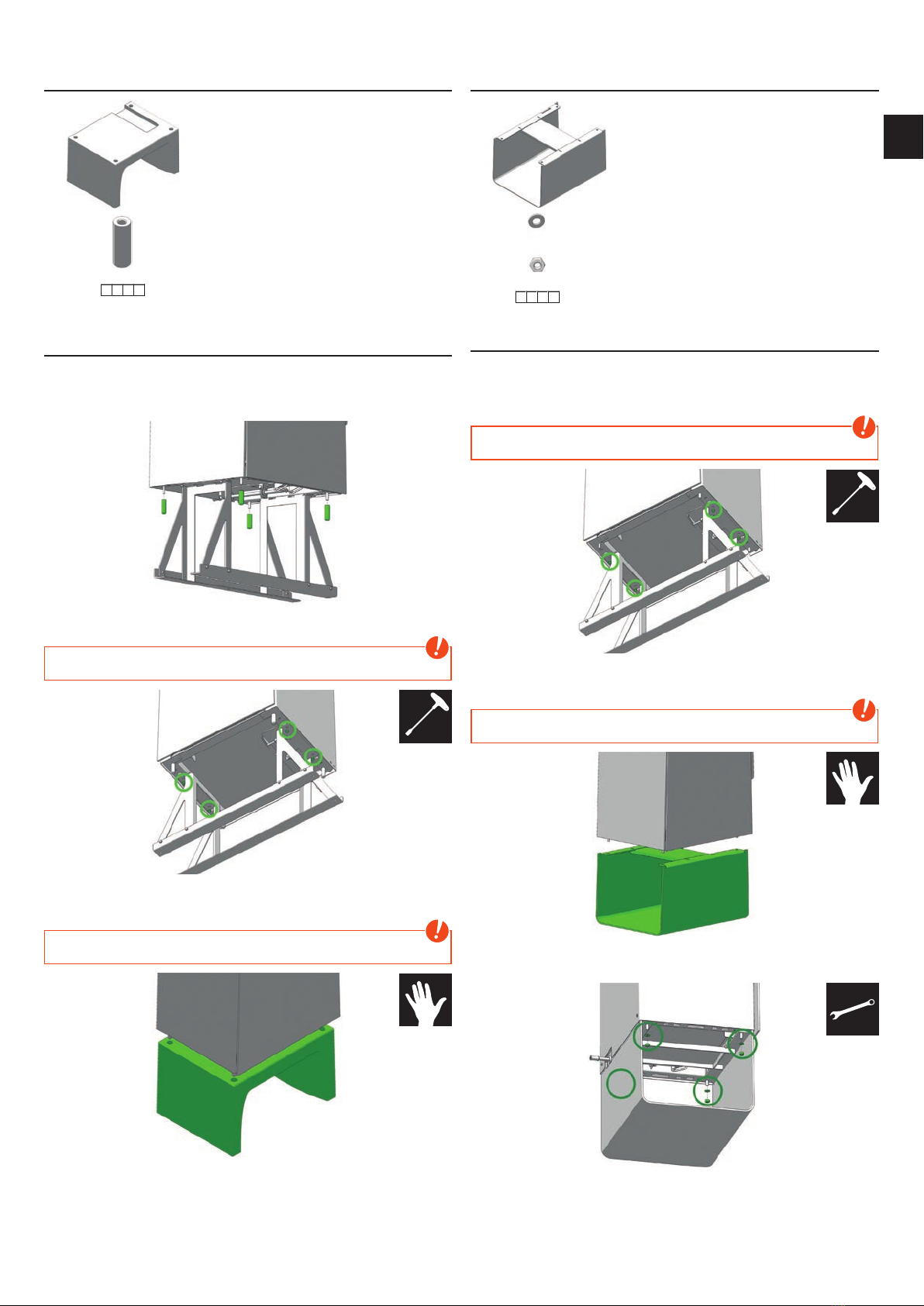

4. STAHLSOCKEL
Lieferumfang E15670
1x B17638 Stahlsockel
4x N105049 Unterlegscheibe
4x N108656 Sechskantmutter
4x Z33581 Filzgleiter
Montage
Stellen Sie den Stahlsockel auf. Die Ausnehmung auf der Oberseite muss dabei
rechts hinten sein.
Jetzt schrauben Sie die Befestigungsschrauben der Transportkonstruktion ab.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Stellen Sie den Ofen vorsichtig so auf den Stahlsockel, dass die Schrauben in
die Bohrungen einrasten.
Hinweis
Bitte achten Sie besonders auf Ihre Finger! Verletzungsgefahr!
Sichern Sie den Ofen auf dem Stahlsockel indem Sie die Scheiben und Muttern
festziehen.
#8
#8
#13

6
5. HOLZBANK
Lieferumfang E15673
1x Z36330 Sockelblende
1x L02768 Hitzeschutzblech
1x B17640 Holzbank
1x Z36327 Glasplatte
1x Z36328 Kaminbesteckköcher
1x Z36325 Kaminbesteck
4x Z36329 Distanzhalter
4x Z36331 Gewindehülse
4x N111843 Unterlegscheibe
4x N112214 Sechskantschraube
4x Z33581 Filzgleiter
Montage
Stellen Sie die Holzbank auf. Die Bohrungen sind symmetrisch, sie können die
Bank auch umdrehen und mit dem Sitzteil rechts aufstellen.
Stecken Sie zuerst die Sockelblende, danach die 4 Distanzhalter auf die am
Ofen vormontierten Schrauben auf.
Befestigen Sie die Teile mit den beigelegten Gewindehülsen.
Bringen Sie das Hitzeschutzblech auf der Holzbank über den Bohrlöchern in
Position.
Jetzt schrauben Sie die Befestigungsschrauben der Transportkonstruktion ab.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Stellen Sie den Ofen vorsichtig so auf die Bank, dass die Gewindehülsen in die
Bohrungen einrasten.
Hinweis
Bitte achten Sie besonders auf Ihre Finger! Verletzungsgefahr!
Schrauben Sie die Sechskantschrauben mit Unterlegscheibe von unten in die
Gewindehülsen ein. Der Ofen ist damit gesichert.
Legen Sie die Glasplatte zum Schutz für die Holzoberfläche in das untere Fach
und stellen Sie den Köcher für das Kaminbesteck in die dafür vorgesehene
Bohrung.
#8
#13

|7
DE
6
SOCKEL „ART“
Lieferumfang E15672
1x B17642 Sockel „Art“ komplett vormontiert
4x Z36333 Gewindehülse
4x Z33581 Filzgleiter
Montage
Stellen Sie den Sockel „Art“ auf. Schrauben Sie die Gewindehülsen auf die am
Ofen vormontierten Schrauben auf.
Jetzt schrauben Sie die Befestigungsschrauben der Transportkonstruktion ab.
Hinweis
Achtung, der Ofen ist nicht mehr gesichert, es besteht Kippgefahr!
Stellen Sie den Ofen vorsichtig so auf den Sockel „Art“, dass die Gewindehülsen
in die Bohrungen einrasten.
Hinweis
Bitte achten Sie besonders auf Ihre Finger! Verletzungsgefahr!
#8

Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten
© 2015 | RIKA Innovative Ofentechnik GmbH
RIKA Innovative Ofentechnik GmbH
4563 Micheldorf / Austria, Müllerviertel 20
Telefon: [phone] - 41, Fax-DW: 43
E-Mail: [email protected]
RIKA.AT
Z36322_Look_Montage_DE_IT_EN_NL | 8.07.2015

LOOK
Istruzioni per montaggio

10
Spiegazione dei simboli
...Informazione importante
#8
...Esagonale #8
#13
...Chiave a bocca #13
...Consigli pratici ...Manualmente
6. INTRODUZIONE
Dimensioni
B
H
RO-H
RO-T3
RO-T1
T
RO-T2
RO-S
R-S
R-H
R-

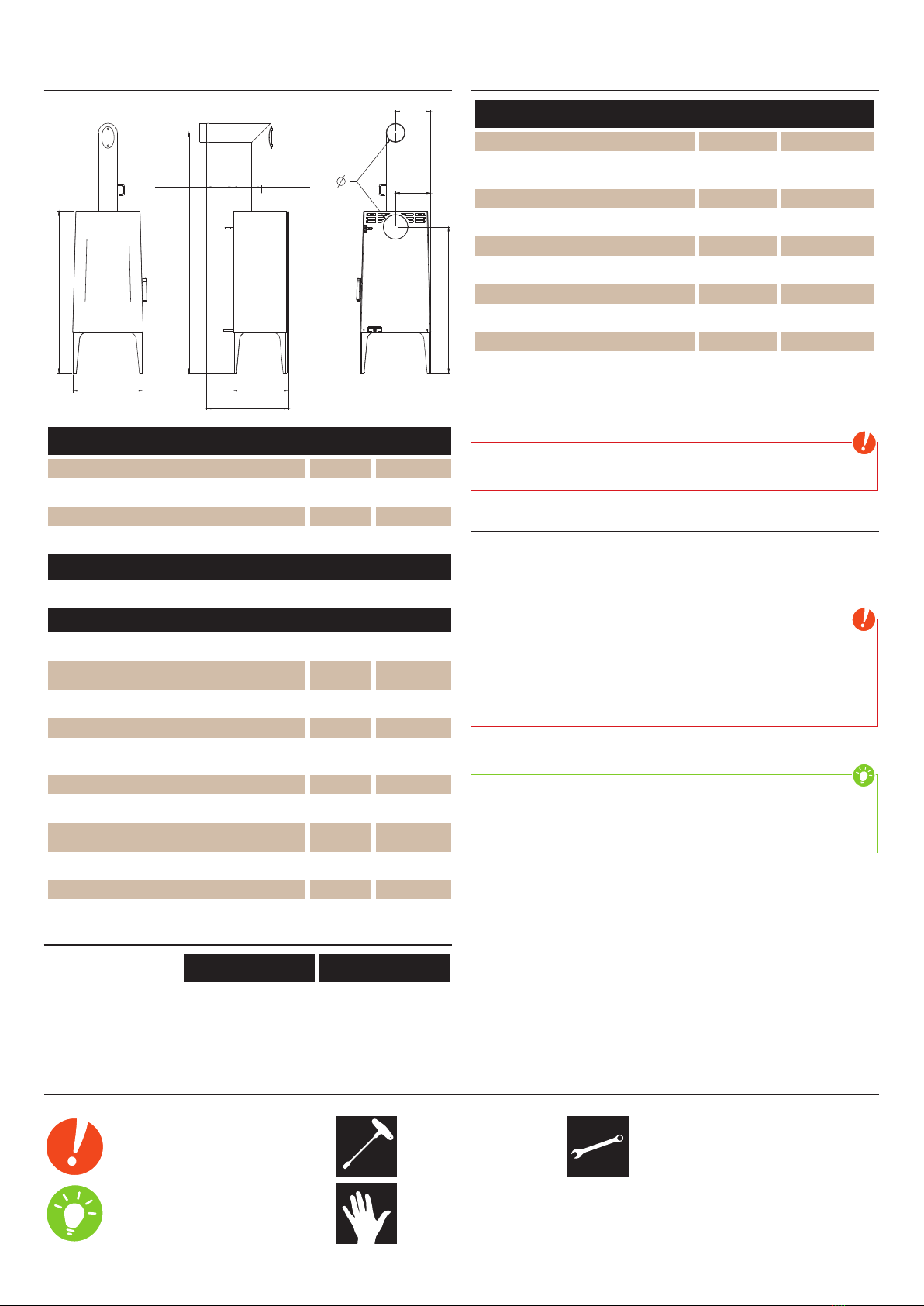

Dimensioni
Altezza [mm] 1138
Altezza con basamento panchina in legno [mm] 1238
Larghezza [mm] 494
Profondità [mm] 393
Peso
Peso con rivestimento [kg] ~ 108
Raccordo uscita fumi
R - Ø Diametro [mm] 130
RO - H Altezza di collegamento con tubo
angolare originale [cm] 169
RO - H Altezza con basamento panchina in legno [cm] 179
RO - T1 Profondità con tubo angolare originale [cm] 58
RO - T2 Distanza tubo angolare originale e
schienale [cm] 18
RO - T3 Profondità retro stufa centro uscita fumi [cm] 20
RO - S Tubo angolare originale distanza laterale [cm] 25
R - H Altezza di collegamento con allacciamento
fumi posteriore [cm] 103
R - H Altezza con basamento panchina in legno [cm] 113
R - S Distanza laterale per raccordo posteriore [cm] 25
Quantità di combustibile
Carico nominale Carico parziale
Quantità di combustibile ~2,2 kg* ~1,1 kg*
*I valori reali dipendono dalla qualità della legna utilizzata.
Dati tecnici
Dati tecnici
Potenza calorica [kW] 4 - 8
Volume riscaldabile dipendente dallo
stato di isolamento dell’abitazione [m³] 90 - 210
Consumo di combustibile [kg/h] 2,2
Rendimento [%] 81
Contenuto CO2 [%] 10,7
Emissioni di CO riferite a 13% O [mg/mN3] 317
Emissioni di polveri [mg/mN3] 26
Flusso fumi di scarico [g/s] 7,1
Temperatura fumi di scarico [°C] 274,9
Tiraggio necessario [Pa] 13
Il proprietario o l’utente autorizzato del piccolo impianto di combustione ha
l’obbligo di conservare la documentazione tecnica e di esibirla su richiesta delle
autorità e dello spazzacamino.
Attenzione
Si prega di rispettare le norme nazionali ed europee nonché le prescrizioni
locali inerenti l’installazione e il funzionamento di punti di combustione!
L’imballo
La prima impressione di chi riceve la stufa è molto importante per noi!
L’imballo della vostra nuova stufa consente una eccellente protezione contro
i danneggiamenti. Ciò nonostante la stufa e/o gli accessori potrebbero aver
subito danni durante il trasporto.
Attenzione
Al momento della consegna verificare quindi con cura l’eventuale mancanza
di componenti e la presenza di eventuali danni alla stufa! Comunicare
immediatamente le irregolarità riscontrate al vostro rivenditore specializzato!
Quando si disimballa il prodotto prestare particolare attenzione che i
rivestimenti in pietra restino intatti. Possono verificarsi facilmente graffi sul
materiale. I rivestimenti in pietra sono esclusi dalla garanzia.
L’imballo della vostra nuova stufa è completamente realizzato in materiale
ecocompatibile.
Consiglio
Il legno dell’imballo non ha subito alcun trattamento in superficie, e può quindi
essere bruciato nella stufa a legno (non nella stufa a pellet). Il cartone e la
pellicola (PE) possono essere depositati senza problemi nei normali centri
comunali di raccolta rifiuti per il recupero dei materiali.

|11
IT
10
Tipi di basamenti
16 9
16 9
16 9
16 9
17 9
16 9
Piedino in ghisa Piedino in acciaio Basamento in cemento Basamento in acciaio Panchina in legno Basamento „Art“
Stato della stufa al momento della consegna
Attenzione
La stufa è fissata con la gabbia di trasporto sul pallet, il che impedisce
un’eventuale caduta della stufa. Tutte le attività di montaggio vanno effettuate
in questa posizione di sicurezza!
Attenzione
Chiedete al vostro rivenditore RIKA il kit montaggio E15768. Si raccomanda
vivamente l’utilizzo del kit montaggio per installare la stufa.
Consiglio
Utilizzare i feltrini per proteggere il vostro pavimento da eventuali danni.
Kit montaggio E15768
Inserire i due ganci nel raccordo tubi superiore, con le lamiere inferiori verso
la parte esterna.
Inserire adesso in mezzo tra i due ganci i distanziatori, badendo al corretto
inserimento nella sede prevista.
Grazie alla connessione tra di loro, la posizione dei due ganci rimane ben fissata.
Far passare una barra di metallo oppure un travetto in legno dalle due aperture.
Ora è possibile alzare la stufa. Si consiglia che una altra persona controlli bene
i movimenti del lato inferiore della stufa, per poterla appoggiare sulla posizione
corretta sui basamenti.
Attenzione
Non utilizzare barre rotonde oppure tubi, utilizzare esclusivamente barre con
appoggio piano. Rischio di scivolamento! Fare attenzione ad alzare la barra su
entrambi i lati nello stesso momento!

12
7. PIEDINO IN GHISA E ACCIAIO
Articoli consegnati
E15668 Piedino in ghisa
4x B17637 Piedino in acciaio
4x L02763 Lamiera di fissaggio
4x N111843 Rondella
4x N108656 Dado
4x Z33581 Feltrino
E 15669 Piedino in acciaio
4x Z36216 Piedino in acciaio
4x L02763 Lamiera di fissaggio
4x N105049 Rondella
4x N108656 Dado
4x Z33581 Feltrino
Montaggio
(esempio piedino in acciaio)
Fissare il piedino in acciaio e la lamiera di fissaggio con i dadi e le rondelle.
Aspettando di fissare bene i dadi è possibile inserire la lamiera di fissaggio
anche in un secondo momento tra stufa e piedino in acciaio.
Fissare bene i dadi.
Procedere nella stessa maniera tutti i 4 piedini con la lamiera di fissaggio
(posizione come da immagine sottostante), le rondelle ed i dadi.
Togliere adesso le viti di fissaggio della costruzione del trasporto.
Attenzione
Attenzione, la stufa non è più fissata, pericolo di caduta!
Togliere la stufa insieme ai piedini premontati dalla gabbia di trasporto e
appoggiarla sul punto desiderato.
#13
#13
#8

|13
IT
12
8. BASAMENTO IN CEMENTO
Articoli consegnati E15671
1x Z36323 Basamento in cemento
4x Z36324 Bussola filettata
4x Z33581 Feltrino
Montaggio
Appoggiare il basamento in cemento. L’incavo sulla parte superiore deve
trovarsi in fondo a destra.
Avvitare le bussole filettate sulle viti premontate sulle stufa.
Togliere adesso le viti di fissaggio della costruzione del trasporto.
Attenzione
Attenzione, la stufa non è più fissata, pericolo di caduta!
Appoggiare con cautela la stufa sul basamento in cemento, inserendo con un
click le bussole filettate nei fori predisposti.
Attenzione
Fare molta attenzione alle dita! Pericolo di ferirsi!
9. BASAMENTO IN ACCIAIO
Articoli consegnati E15670
1x B17638 Basamento in acciaio
4x N105049 Rondella
4x N108656 Dado
4x Z33581 Feltrino
Montaggio
Appoggiare il basamento in accaio. L’incavo sulla parte superiore deve trovarsi
in fondo a destra.
Togliere adesso le viti di fissaggio della costruzione del trasporto.
Attenzione
Attenzione, la stufa non è più fissata, pericolo di caduta!
Appoggiare la stufa con cautela sul basamento in acciaio, inserendo le viti nei
fori d’incastro.
Attenzione
Fare molta attenzione alle dita! Pericolo di ferirsi!
Fissare bene la stufa sul basamento in acciaio, tirando bene le rondelle ed i
dadi.
#8
#8
#13

14
10. PANCHINA IN LEGNO
Articoli consegnati E15673
1x Z36330 Frontalino basamento
1x L02768 Lamiera anticalore
1x B17640 Panchina in legno
1x Z36327 Piastra in vetro
1x Z36328 Contenitore set pulizia camino
1x Z36325 Set pulizia camino
4x Z36329 Distanziatore
4x Z36331 Bussola filettata
4x N111843 Rondella
4x N112214 Vite esagonale
4x Z33581 Feltrino
Montaggio
Appoggiare la panchina in legno. I fori sono simmetrici, potete anche girare la
panchina e installarla con la parte del sedile a destra.
Fissare per prima cosa il frontalino e poi i 4 distanziatori sulle viti premontati
sulla stufa.
Fissare i pezzi con le bussole filettate.
Posizionare la lamiera anticalore sulla panchina appoggiandola sui fori.
Togliere adesso le viti di fissaggio della costruzione del trasporto.
Attenzione
Attenzione, la stufa non è più fissata, pericolo di caduta!
Appoggiare la stufa con cautela sulla panchina, inserendo bene le bussole
filettate nei fori.
Attenzione
Fare molta attenzione alle dita! Pericolo di ferirsi!
Inserire le viti esagonali con la rondella dalla parte inferiore nelle bussole
filettate. La stufa è quindi messa in sicurezza.
Appoggiare la piastra in vetro per proteggere la superficie del legno, inserendola
nella parte inferiore della panchina a legno. Inserire il contenitore del set pulizia
camino nel foro predisposto.
#8
#13

|15
IT
14
BASAMENTO „ART“
Articoli consegnati E15672
1x B17642 Basamento „Art“ premontato
completamente
4x Z36333 Bussola filettata
4x Z33581 Feltrino
Montaggio
Appoggiare il basamento „Art“ per terra. Avvitare le bussole filettate sulle viti
premontate sulla stufa.
Togliere adesso le viti di fissaggio della costruzione del trasporto.
Attenzione
Attenzione, la stufa non è più fissata, pericolo di caduta!
Appoggiare la stufa con cautela sul basamento „Art“, inserendo bene le bussole
filettate nei fori.
Attenzione
Fare molta attenzione alle dita! Pericolo di ferirsi!
#8

Con riserva di modifiche tecniche e visive, come anche di errori di stampa e composizione.
© 2015 | RIKA Innovative Ofentechnik GmbH
RIKA Innovative Ofentechnik GmbH
4563 Micheldorf / Austria, Müllerviertel 20
Telefon: [phone] - 41, Fax-DW: 43
E-Mail: [email protected]
RIKA.AT
Z36322_Look_Montage_DE_IT_EN_NL | 8.07.2015

LOOK
Assembly Manual

18
Explanations to symbols
...Important note
#8
...Hex #8
#13
...Open-end wrench #13
...Useful tip ...Manually
11. PREFACE
Dimensions
B
H
RO-H
RO-T3
RO-T1
T
RO-T2
RO-S
R-S
R-H
R-
Dimensions
Height [mm] 1138
Height with wooden bench [mm] 1238
Width [mm] 494
Corpus depth [mm] 393
Weight
Weight with shell in steel [kg] ~ 108
Flue pipe connection
R - Ø Flue pipe outlet [mm] 130
RO - H original angle pipe connection height [cm] 169
RO - H with wooden bench [cm] 179
RO - T1 original angle pipe total depth [cm] 58
RO - T2 original angle pipe distance to rear wall [cm] 18
RO - T3 Deapth from rear wall to middle of flue
pipe [cm] 20
RO - S original angle pipe side distance [cm] 25
R - H Rear Connection Height [cm] 103
R - H with wooden bench [cm] 113
R - S Rear Connection Side Distance [cm] 25
Amount of fuel
Nominal load Part load
Amount of fuel ~2,2 kg* ~1,1 kg*
*Practical values may vary depending on fuel quality.
Technical data
Technical data
Heating power range [kW] 4 - 8
Room heating capacity (depending on house
insulation) [m³] 90 - 210
Fuel consumption [kg/h] up to 2,2
Efficiency [%] 81
CO2 [%] 10,7
CO-emission on 13% OO [mg/mN3] 317
Dust emission [mg/mN3] 26
Exhaust [g/s] 7,1
Exhaust temperature [°C] 274,9
Chimney draft requirement [Pa] 13
The owner of small firing systems or the person authorised for the small
firing system is to keep the technical documentation and is to submit it to the
authorities or the chimney sweep on request.
Note
Please observe the national and European standards as well as local
regulations concerning the installation and operation of firing installations!
Packaging
Your first impression is important to us!
The packaging of your new stove provides excellent protection against damage.
However damage to the stove and accessories may still occur during transport.
Note
Therefore please check your stove on receipt for damage and completeness!
Report any deficiencies to your dealer immediately! Pay particular attention
during unpacking that the stone panels remain intact. Scratches to the
material can easily occur. Stone panels are excluded from the warrant.
The packaging of your new stove is environmentally neutral to a great extent.
Tip
The wood used in the packaging has not been surface treated and may
therefore be burnt in your woodburning stove (not in a pelletstove!). The
cardboard and film (PE) can be depolluted via the municipal waste collection
for recycling.

|19
EN
18
Different basements
16 9
16 9
16 9
16 9
17 9
16 9
ast oot teel oot oncrete ase teel ase ooden ench Base „ ar t “
Delivery state stove
Note
The stove is screwed with the transport construction on the pallet to secure it
against falling. All assembly operations have to be carried out in this secured
position!
Note
It is strongly recommended to use the “RIKA installation kit E15768” for
installation. Ask your local RIKA-dealer for it.
Tip
Use the enclosed felt gliders to protect your floor!
Mounting support E15768
Insert the two „handles“ in the top flue outlet so that the lower bending faces
outward.
Now insert the two spacers between them so that they engage with the tabs
into the slots.
Now the position of the two handles is fixed.
Put a stable rod or a square timber through the two openings. The stove can
now be lifted. A 3rd person should lead the bottom of the stove to find the
correct position on the basement.
Note
Do not use round rods or tubes, only rods with a flat contact surface. Risk of
slipping! Pay attention to the simultaneous lifting.

20
12. STEEL- AND CAST CASE LEGS
Delivered Parts
E15668 Steel case leg
4x B17637 Steel case leg
4x L02763 Insert plate
4x N111843 Washer
4x N108656 Hexagonal nut
4x Z33581 Felt glider
E 15669 Cast case leg
4x Z36216 Cast iron foot
4x L02763 Insert plate
4x N105049 Washer
4x N108656 Hexagonal nut
4x Z33581 Felt glider
Mounting
(exemplified with steel casse leg)
Attach the steel case leg and the insert plate with the nut and washer.
If you do not yet fully tighten the nut, you can insert the insert plate between
stove and steel case leg.
Tighten the nut firmly.
Attach all 4 legs in this way with the insert plates (positions as shown below),
washers and nuts.
Now unscrew the transportation construction.
Note
Warning, the stove is no longer secured against tipping!
Lift down the stove with the assembled case legs from transport construction
and set it to the desired position.
#13
#13
#8
