Robitronic ETC V2 User manual

BAUANLEITUNG
INSTRUCTION MANUAL
No. HS101
Width/Breite: 188mm
Length/Länge: 365mm
Wheelbase/Radstand: 260mm
Tread/Spurweite: 162mm
Gear ratio/Interne Untersetzung: 1.59

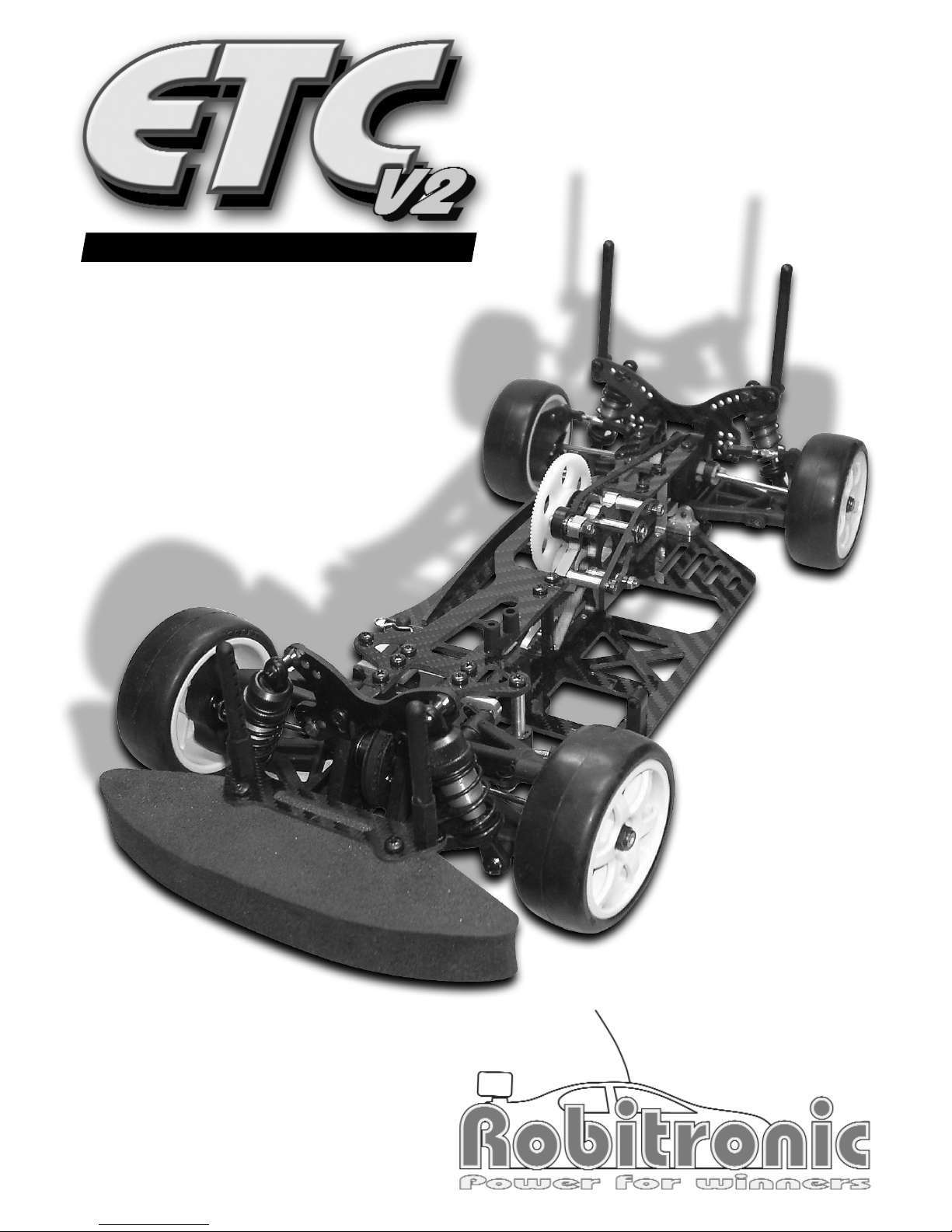

EXPERT TOURING CAR Version 2

Robitronic Expert Touring Car V2 2
* Carefully read the instruction manual of
your 2 channel radio controller before using.
* Lesen Sie bitte vor Benützung die
Gebrauchsanweisung Ihres Senders.
2 Channel Radio Controller Unit
2 Kanal Fernsteuerung Set UM-3 Batteries (8pcs)
Mignon Akkus (8Stk.)
Charger for Batteries
Ladegerät für Akkus
7.2V Ni-Cd or Ni-MH Battery
7,2V Ni-Cd oder Ni-MH Akku
Electric Motor (540 type)
Elektromotor
Speed Controller
Fahrtenregler
SCHRITTE ZUR NEUTRALEINSTELLUNG
1) Senderbatterie einsetzen
2) Antenne herausziehen
3) Empfängerakkus einsetzen
4) Empfängerbatterie mit Empfänger verbinden
5) Empfängerantenne auslegen
6) Trimmung auf Mittelstellung
7) Sender einschalten
8) Empfänger einschalten
9) Vergewissern Sie sich, dass die Servos funktionieren
10) Bei Neutralstellung des Senders müssen die
Ruderhörner des Servos ebenfalls in Neutralstellung
sein.
* Ruderhörner neujustieren falls nicht in
Neutralstellung
11) Empfänger ausschalten
12) Sender ausschalten
13) Senderantenne einschieben
NICHT IM BAUSATZ ENTHALTEN IM BAUSATZ ENTHALTEN
Superkleber
Dämpferöl 30WT
2,5 mm Inbusschlüssel
5 mm Inbusschlüssel
Differentialfett
Schublehre
Sechskantschlüssel
Messer
Spitzzange
Farben
Kreuzschraubenzieher klein
Kreuzschraubenzieher gross
Lexanschere
Abdeckband
Seitenschneider
Feile
REQUIRED FOR OPERATION / NICHT IM LIEFERUMFANG ENTHALTEN
RADIO MUST BE SET AT NEUTRAL POSITION BEFORE INSTALLING IN THE KIT.
FERNSTEUERUNG MUSS VOR INSTALLATION AUF NEUTRAL POSITION STEHEN.
Touring Car Body (190mm)
Tourenwagen Karosserie (190mm)

3Robitronic Expert Touring Car V2

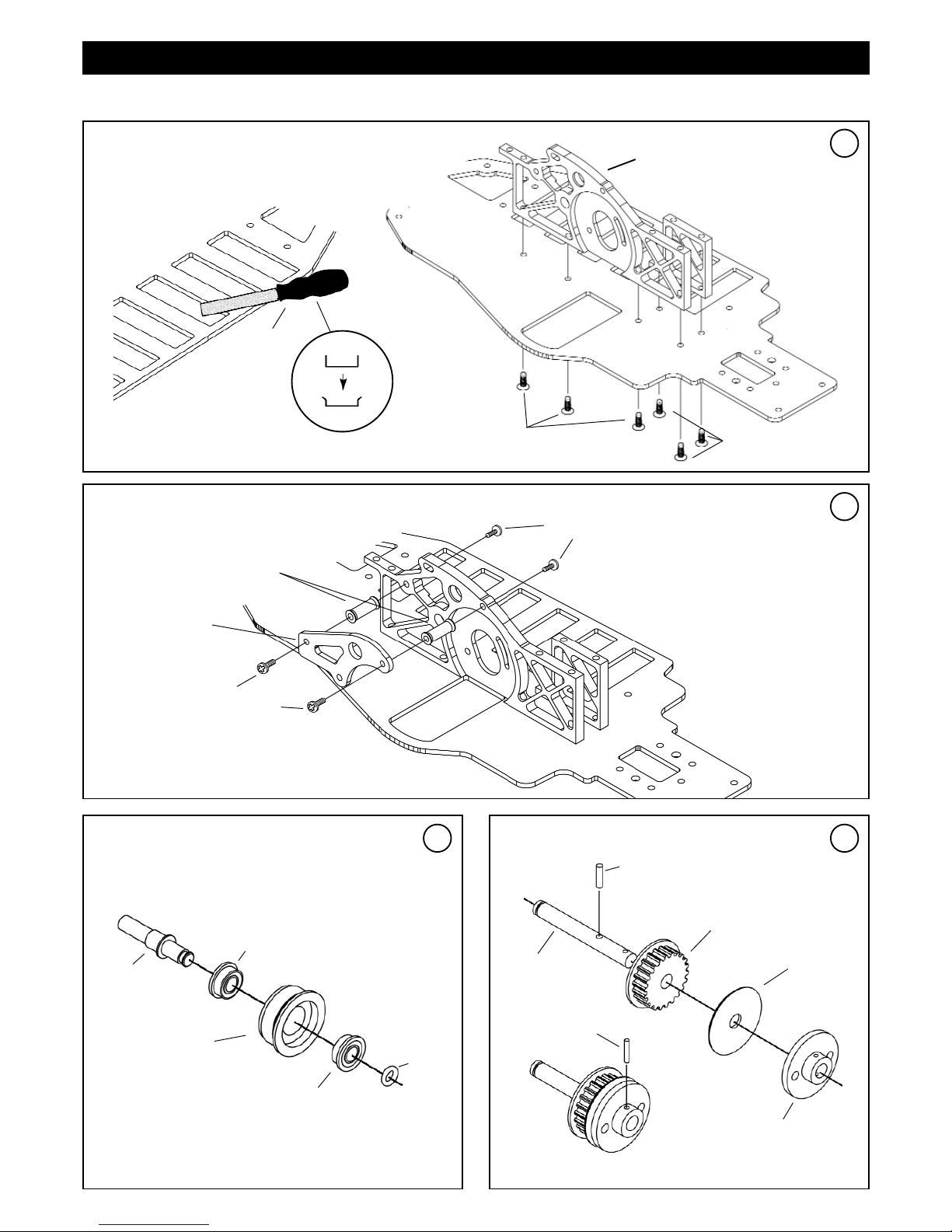

1) ASSEMBLY OF THE MOTOR MOUNT
MONTAGE DES MOTORTRÄGERS
2) ASSEMBLY OF THE MOTOR MOUNT LEFT-SIDE
MONTAGE DES MOTORTRÄGERS LINKE SEITE
3) ASSEMBLY OF THE GUIDE ROLLER
MONTAGE DER UMLENKROLLE
3x6mm
Flat Head Screw
Senkkopfschraube 3x6mm
Flat Head Screw
Senkkopfschraube
Motor Mount
Motorträger
M3x6mm Screw
Rundkopfschraube
M3x10mm Screw
Rundkopfschraube
Mid Drive Plate
Hauptwellenhalter
Alum. Post
Alusteher
5x10x4mm
Flange Ball Bearing
Kugellager mit Bund
5x10x4mm
Flange Ball Bearing
Kugellager mit Bund
3x1.5mm
O-Ring
Shaft
Bolzen
Guide Roller
Umlenkrad
4) ASSEMBLY OF THE MID DRIVE SHAFT
MONTAGE DER HAUPTWELLE
1.5x9 Pin
Mid Drive Shaft
Hauptwelle
22T Pulley
22 Zähne Riemenrad
Plastic Washer
Distanzscheibe
Spur Gear Mount
Hauptzahnradmitnehmer
2x8 Pin
* Use file to break edges from Battery slots
* Kanten von Akkuschacht mit Feile brechen
A
A
AA
File
Feile
* Use 2x M3x6mm Screw for the Spur Gear (Page 20)
* 2x M3x6mm Rundkopfschrauben für das Hauptzahnrad verwenden (Seite 20)
Note! Some pictures are only symbolic and can slightly different from the original.
Bitte beachten Sie! Manche Grafiken sind nur Symbolbilder und können sich vom Original geringfügig unterscheiden.

Robitronic Expert Touring Car V2 4
5) ASSEMBLY OF THE MID DRIVE
MONTAGE DES MITTLEREN ANTRIEBS
4mm E-Ring
3mm nut
M3 Mutter
5x8x2,5mm
Flange Ball Bearing
Kugellager mit Bund
5x10x4mm
Ball Bearing
Kugellager
Belt
Riemen
* Put Belt between both Motor Mounts
* Riemen muß zwischen beiden
Motorblocks laufen
A
A
6) ASSEMBLY OF THE BELT CONTROLLER
MONTAGE DES RIEMEN KONTROLLRADES
3mm Nylon Nut
M3 Mutter
5x8x2.5mm
Ball Bearing
Kugellager
Washer
Beilagscheibe
M3x16mm Screw
Schlitzkopfschraube
Bush
Hülse
Belt Controller
Riemen Kontrollrad Belt
Riemen
* Adjust 0.5mm between the ball bearing
and the belt
* Stellen Sie ca. 0,5mm Abstand zwischen
Kugellager und Riemen ein
0.20mm Accurate Shim
0,20mm Distanzscheibe
Ballbearing
Kugellager
0.30mm Accurate Shim
0,30mm Distanzscheibe
Belt tension
Riemenspannung
Belt Controller
Riemen Kontrollrad
* Fine adjustment for belt tension.
Never turn the excentric shaft more than 90 deegres.
* Verwenden Sie die Exzenterwelle nur zum Feinjustieren
des Riemens. Verstellen Sie die Welle nie mehr als 90°,
wenn die Markierung oben ist.
looser/locker
tighter/fester
Marker / Markierung neutral

5Robitronic Expert Touring Car V2

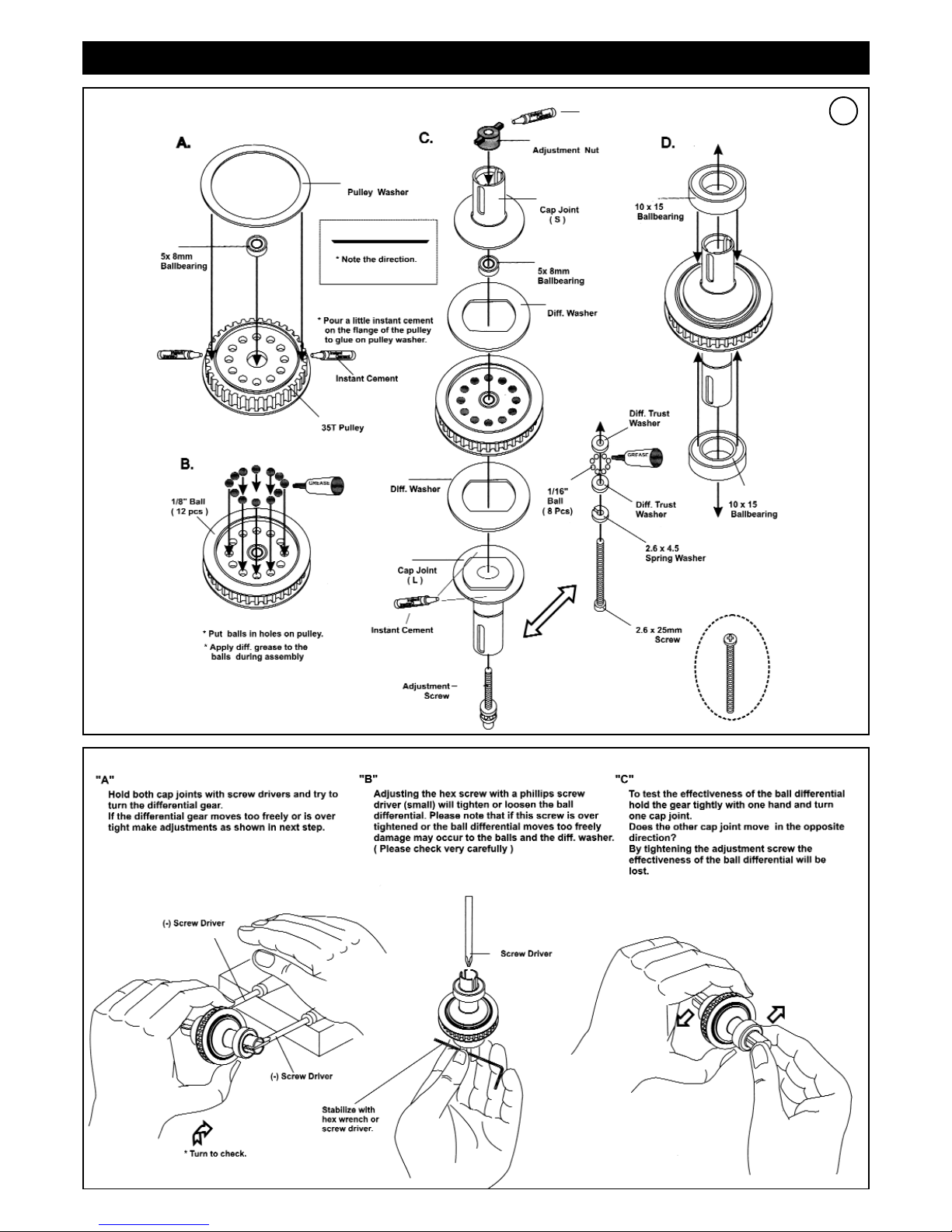

7) BALL DIFFERENTIAL ASSEMBLY (Builds 2 differentials)
MONTAGE DES KUGELDIFFERENTIALS (2x)
CHECKING BALL DIFFERENTIAL
Kugellager
Ring
Auf die Richtung achten!
* Ring mit Sekundenkleber
befestigen.
Sekundenkleber
Riemenzahnrad
* Ausreichend Differentialfett
beifügen
1/8” Diffkugeln (12x)
Superkleber
* Diffscheiben auf
Diffmitnehmer kleben
Differentialschraube
Diffscheiben
Diffmitnehmer
Kugellager
Diffscheiben
Kugellager
Kugellager
Differentialschraube
1/16” Druck-
lagerkugeln
(8Stk.)
Sprengring
Drucklager-
scheibe
Difffett
Stecken Sie 2 Schraubenzieher in die Schlitze und
versuchen Sie das Riemenrad zu drehen.
Wenn sich das Riemenrad leicht dreht oder zu streng
ist gehen sie wie Schritt B vor.
Durch verstellen der Differentialschraube können Sie
das Diff locker oder strenger einstellen. Bitte
vorsichtig einstellen, sonst beschädigen Sie die
Kugeln bzw. Scheibe.
Um das Differential zu testen, halten Sie mit einer
Hand das Riemenrad und drehen an einem der
Diffmitnehmer. Die Diffmitnehmer müssen sich
entgegengesetzt drehen.
Mit dünnen
Imbusschlüssel
festhalten
Schraubenzieher
Schraubenzieher
Schraubenzieher
B
Thread Lock Blue
Schraubensicherung Blau

Robitronic Expert Touring Car V2 6
8) ASSEMBLY OF THE FRONT ARM BLOCK
MONTAGE DES VORDEREN GETRIEBEBLOCKS
9) ASSEMBLY OF THE FRONT DIFF. ONTO CHASSIS
MONTAGE DES VORDEREN GETRIEBE
AUF DAS CHASSIS
Kugellager
Kugellager
Vorderer
Riemenspanner
Vorderer Riemen-
spanner
Vorderer
Getriebeblock (links)
Vorderer Getriebeblock (rechts)
Vormontiertes Diff einsetzen
Fester Lockerer
Lang Kurz
*Auf die korrekte Position
des Differentials achten
*Beide Seiten gehören in die gleiche
Position. Die Standardposition ist Nr. 9
* Riemen vor der
Montage einsetzen.
Riemen
3x10mm Senkkopfschraube
Chassis
C
C

7Robitronic Expert Touring Car V2

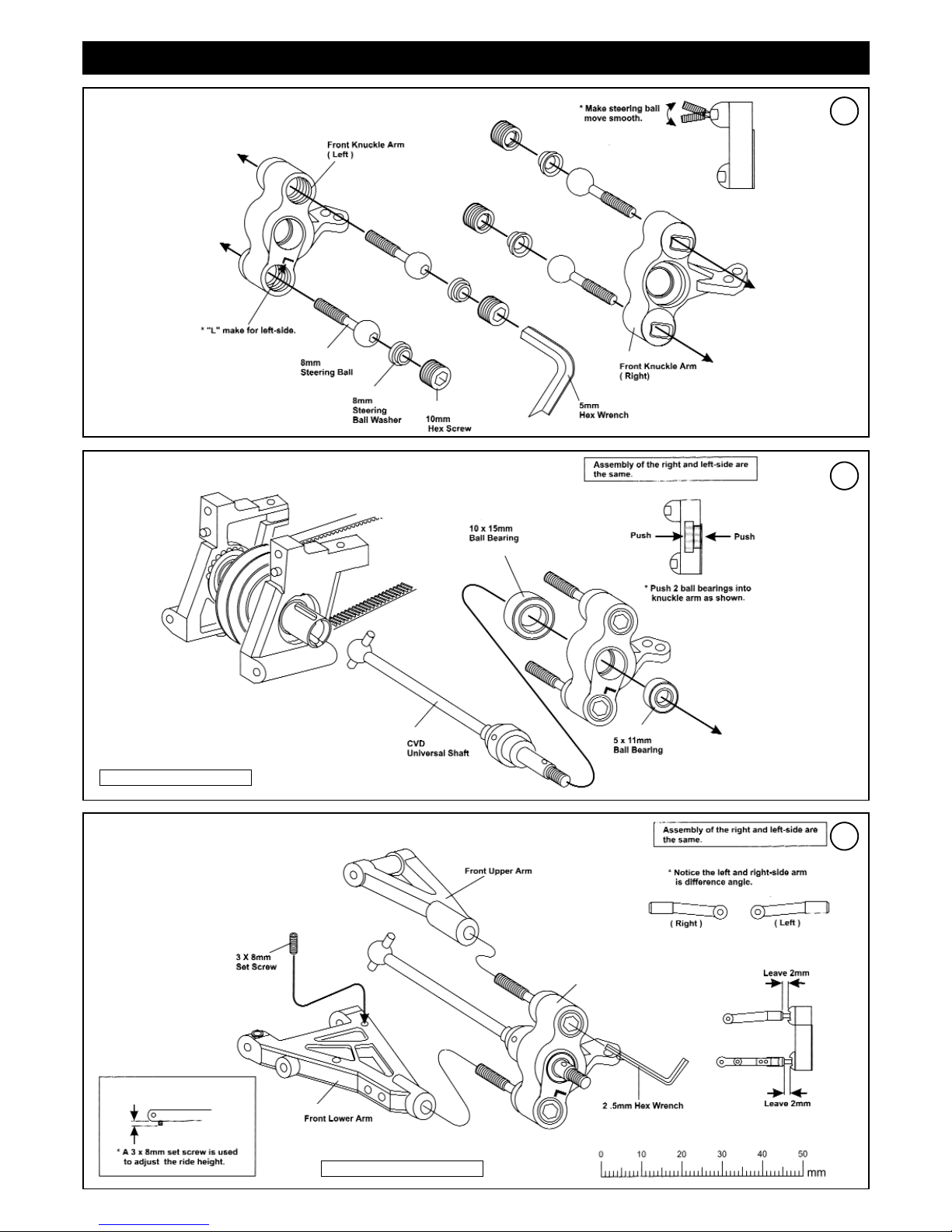

10) ASSEMBLY OF THE FRONT KNUCKLE ARMS
MONTAGE DER VORDEREN RADTRÄGER
11) ASSEMBLY THE CVD UNIVERSAL SHAFT
MONTAGE DER CVD KARDANWELLEN
12) ASSEMBLY FRONT SUSPENSION ARMS
MONTAGE DER VORDEREN QUERLENKER
* Nicht zu fest anziehen!
Pivotball muß sich leicht aber
ohne viel Spiel bewegen können.
Vorderer Radträger
(links)
Vorderer Radträger
(rechts)
“L” steht für linke Seite
/ Inbusschraube Inbusschlüssel
Gelenkkugel
Plastik Halbschale
CVD Kardanwelle Kugellager
Kugellager Drücken Drücken
*Beide Kugellager wie gezeigt
hineindrücken
Vorderquerlenker oben
Vorderquerlenker unten
Madenschraube
(Rechts) (Links)
Front Knuckle Arm
Assembly
Vormontierter
Radträger
Inbusschlüssel
* Der Linke und rechte Obere Querlenker
besitzen unterschiedliche Winkeln.
Stellen Sie ca. auf 2mm ein
Leave approx 2mm
* Ausfederwegbegrenzung
Linke und rechte Seite montieren.
Linke und rechte Seite montieren.
C
C
C

Robitronic Expert Touring Car V2 8

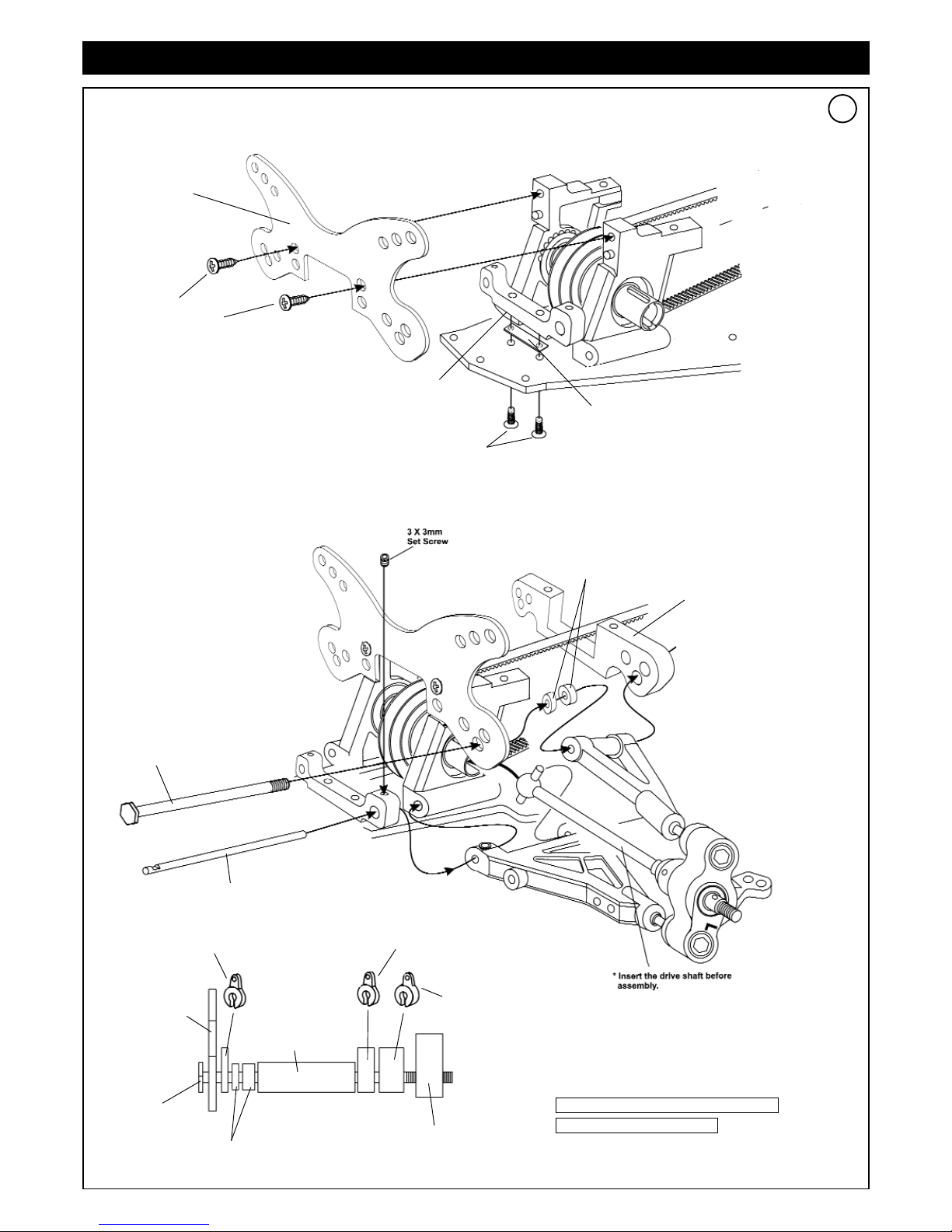

13) ASSEMBLY THE FRONT SUSPENSION ARM TO ARM BLOCK
MONTAGE DER VORDEREN AUFHÄNGUNG AN DIE GETRIEBEBOX
Front Lower Arm Shaft
Unterer Achsstift (lang)
Madenschraube
* Kardan vor der Montage in Diffmitnehmer einführen.
Linke und rechte Seite montieren.
C
3x10mm
Tapping Screw
Rundkopfschraube
3x8mm
Flat Head Screw
Senkkopfschraube
Shock Stay
Dämpferbrücke
Lower front arm bridge
Untere Schwingenhalterung vorne
Hexagon head screw
Sechskantschraube
Upper front arm bridge
Obere Schwingenhalterung vorne
3mm Caster Angle Adjuster
3mm Nachlaufeinstellclips
1+2mm
Plastic Washer
Kunststoffbeilagscheibe
1mm
Aluminium plate
Aluminium Distanzplättchen
Assembly of the right and left-side are the same.
2mm Caster Angle Adjuster
2mm Nachlaufeinstellclips
1mm Caster Angle Adjuster
1mm Nachlaufeinstellclips
1+2mm
Plastic Washer
Kunststoffbeilagscheibe
Front upper suspension arm
Vordere Schwinge oben
Upper inner suspension link front
Oberer Aufhängungshalter vorne
Shock Stay
Dämpferbrücke
Hexagon head screw
Sechskantschraube

9Robitronic Expert Touring Car V2
14) ASSEMBLY OF THE REAR WHEEL HUB
MONTAGE DES HINTEREN RADTRÄGERS
* Auf Leichtgängikeit achten
Hinterer Radträger
Halbschale
Inbusschlüssel
Hinterer Radträger
Gelenkkugel
Inbus
Inbus
Gelenkkugel
Halbschale
* 2 Radträger für Linke und rechte Seite montieren
Radachse
Radachse
10x15
Ball Bearing
Kugellager
10x15
Ball Bearing
Kugellager
Kugellager
Kugellager
Drücken
Drücken
* Kugellager wie in der
Skizze hineindrücken
D
15) ASSEMBLY OF THE REAR HUBS INTO REAR ARMS
MONTAGE DER HINTEREN RADTRÄGER
Madenschraube
Hinterer Querlenker unten
* Auf die Richtung achten
/auf ca. 4mm einstellen
* Ausfederwegbegrenzung
Inbusschlüssel Linke und rechte Seite montieren.
D

Robitronic Expert Touring Car V2 10

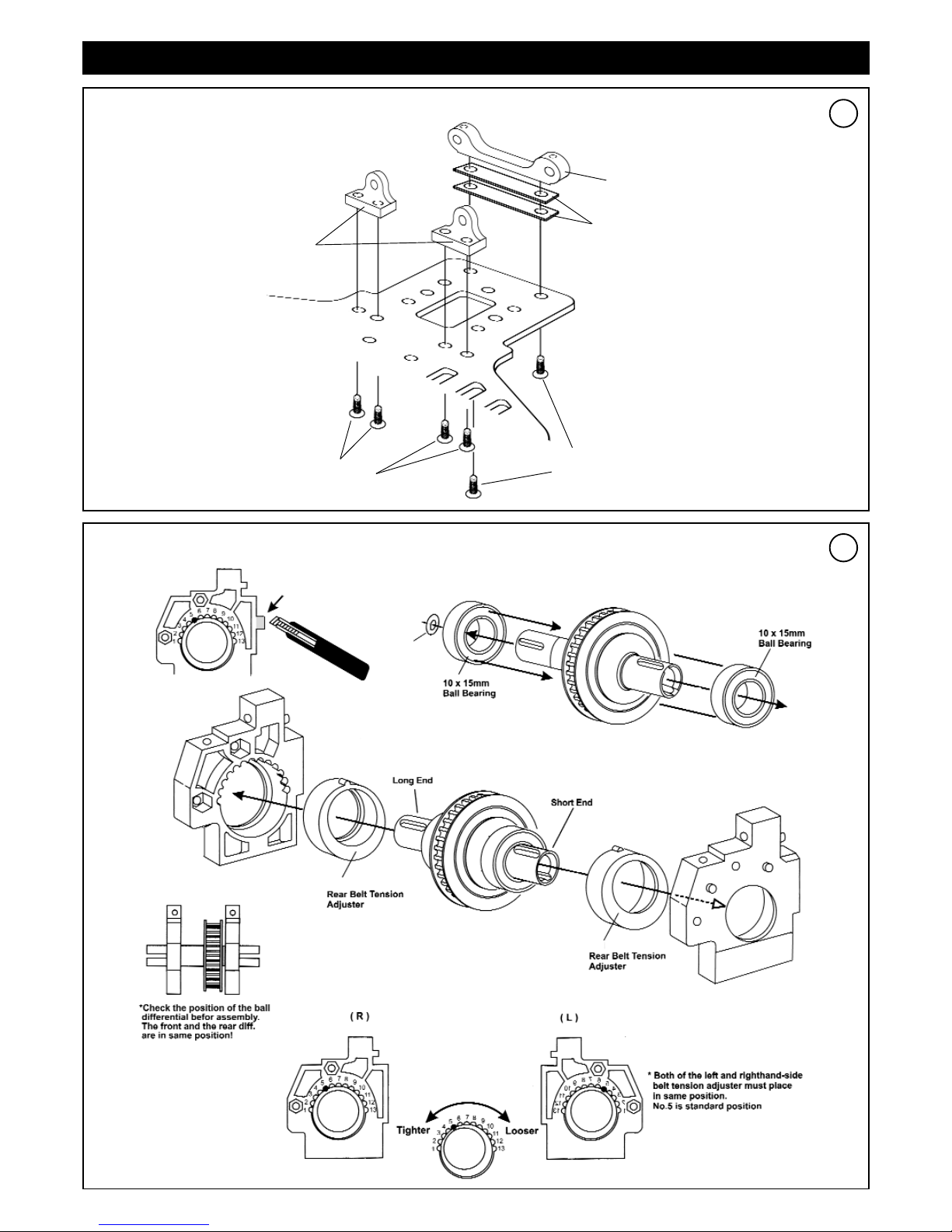

16) ASSEMBLY OF THE REAR ARM MOUNT
MONTAGE DER HINTEREN AUFHÄNGUNGSHALTER D
17) ASSEMBLY OF THE REAR DIFFERENTIAL INTO REAR BLOCK
MONTIEREN DES HINTEREN GETRIEBES
O-Ring
Kugellager
Kugellager
Hinterer Riemenspanner
Fester Lockerer
*Auf die korrekte Position
des Differentials achten.
Das vordere und hintere
Diff müssen auf der
gleichen Seite montiert
werden!
* Beide Seiten gehören in die
gleiche Position.
Die Standardposition ist Nr. 5
Hinterer Riemenspanner
D
3x6mm
Flat Head Screw
Senkkopfschraube
Rear arm mount large
Schwingenblock hinten
3x10mm
Flat Head Screw
Senkkopfschraube
Rear arm mount small
Schwingenblock hinten klein
*Use tool to cut off the shaded area
*Schattierte Fläche wegschneiden
1mm
Aluminium plate
Aluminium Distanzplättchen

11 Robitronic Expert Touring Car V2
18) ASSEMBLY REAR LOWER ARMS
MONTAGE DES HINTEREN GETRIEBEBLOCKS
19) ASSEMBLY REAR SUSPENSION
MONTAGE DER HINTEREN AUFHÄNGUNG
Riemen
* Riemen vor der
Montage einsetzen.
Linke und rechte Seite montieren.
D
D
3 x 10mm
Flat Head Tapping Screw
Senkkopfschraube 3 x 10mm
Flat Head Tapping Screw
Senkkopfschraube
1mm
Rear Block Adapter
Hintere Distanzplatte
3 x 10mm
Flat Head Tapping Screw
Senkkopfschraube
Assembly of the right and left-side are the same.
3 x 10mm
Flat Head Tapping Screw
Senkkopfschraube
Rear lower arm shaft
Hinterer Achsstift lang
3 x 3 mm
Set Screw
Madenschraube
Rear Block Cover
Hintere Getriebeboxplatte
1mm Plastic washer
Kunststoffbeilagscheibe

Robitronic Expert Touring Car V2 12
20) ASSEMBLY OF THE REAR SHOCK STAY
MONTAGE DER HINTEREN DÄMPFERBRÜCKE
22) ASSEMBLY OF THE REAR DRIVE SHAFT
MONTAGE DER HINTEREN ANTRIEBSWELLE
21) ASSEMBLY OF THE REAR UPPER ROD
MONTAGE DER HINTEREN QUERLENKERSTANGE
Rear Shock Stay
Hintere Dämpferbrücke
*Plastik wegschneiden wie auf Skizze.
TM116132
3x30mm Turnbuckle
Gewindestange
Kardanknochen
* Kardan vor dem Zusammenbau einsetzen.
Standard Loch
Linke und rechte Seite montieren.
4mm
Ball End (long)
Kugelkopfpfanne (lang)
4mm
Ball End (long)
Kugelkopfpfanne (lang)
* Assemble 2 upper rods. (Right and Left)
* Montieren Sie 2 Gewindestangen (Rechts und Links)
50mm
4mm
Ball End
Kugelkopf
4mm
Ball End
Kugelkopf
3mm Nut
Mutter
D
D
D
* Take 4mm Ball End from Bag G
* Entnehmen Sie Kugelkopfpfanne von Verpackung G
3x10mm
Tapping Screw
Rundkopfschraube

13 Robitronic Expert Touring Car V2

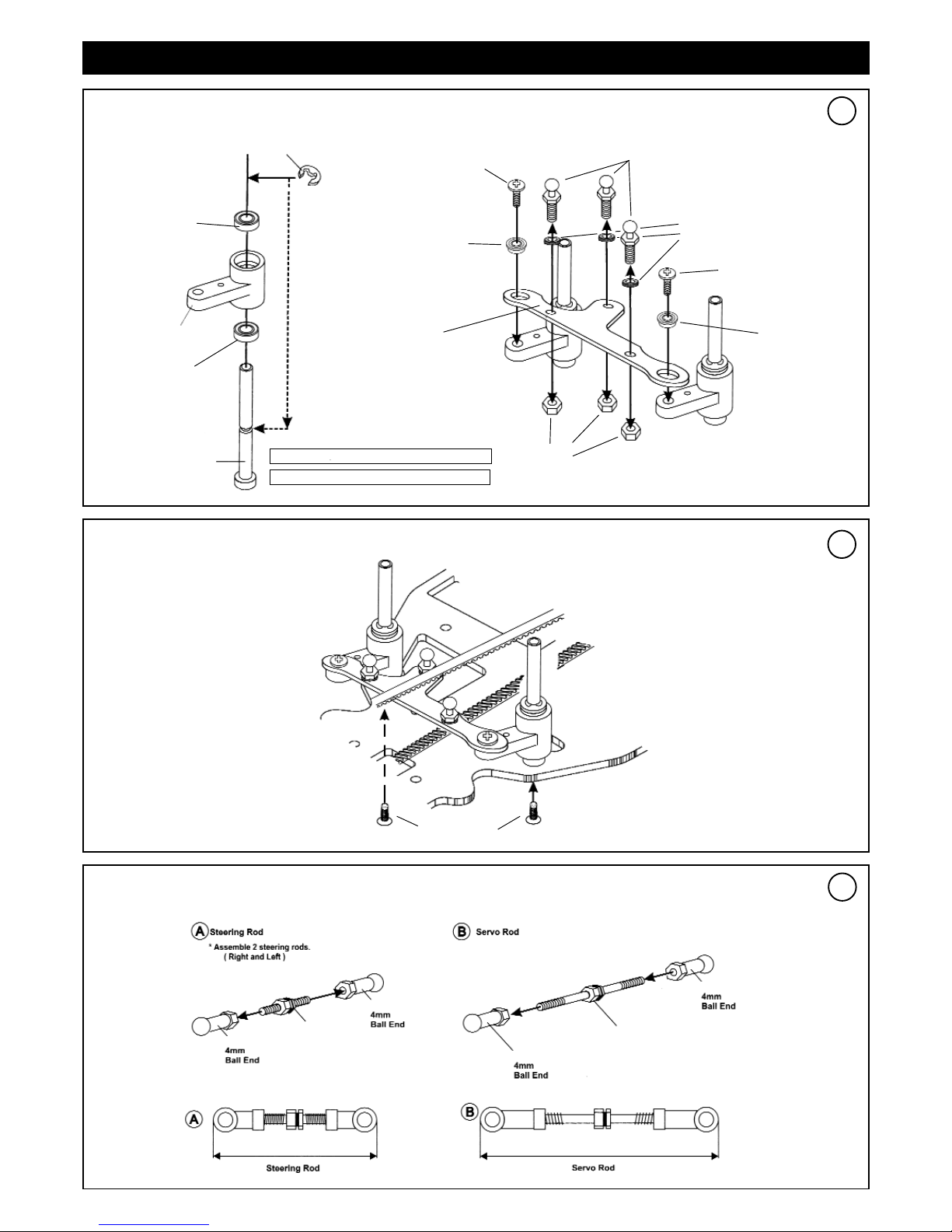

23) ASSEMBLY OF THE STEERING
MONTAGE DER LENKUNG
5x8x2.5mm
Ball Bearing
Kugellager
Steering Shaft
Lagerlenkbolzen
24) ASSEMBLY OF THE STEERING ONTO CHASSIS
MONTAGE DER LENKUNG AUF DAS CHASSIS
E
E
5x8x2.5mm
Ball Bearing
Kugellager
3mm Nut
Mutter (schmal)
1mm
Plastic washer (Bag G)
Beilagscheibe (G)
4mm
Ball & Socket
Kugelkopf
3x8mm Screw
Schraube
3x8mm Screw
Schraube
RC3060F
3x6x2.5mm
Ball Bearing
Kugellager
RC3060F
3x6x2.5mm
Ball Bearing
Kugellager
3x6mm
Flat Head Screw
Senkkopfschraube
* Steering unit through belt before assembly.
* Lenkung zwischen Riemen vor Montage einführen.
25) ASSEMBLY OF THE STEERING ROD AND SERVO ROD
MONTAGE DER LENKSPURSTANGEN
/ Lenkspurstangen / Servospurstange
Kugelkopfpfannen (kurz)
Kugelkopfpfannen
(kurz)
Kugelkopfpfannen
(lang)
Kugelkopfpfannen (lang)
* Montieren Sie 2 Gewindestangen
(Rechts und Links)
52mm 63mm
TM116134-5
3x45mm Turnbuckle
Gewindestange
TM116133-5
3x35mm Turnbuckle
Gewindestange
(long)
(long)
(short)
(short)
* Take 4mm Ball End from Bag G
* Entnehmen Sie Kugelkopfpfanne
von Verpackung G
E
Steering graphite plate
Kohlefaserplatte
Linke und rechte Seite der Lenkung montieren
Assembly of the right and left-side are the same
4mm E-Ring
Servo Saver

Robitronic Expert Touring Car V2 14

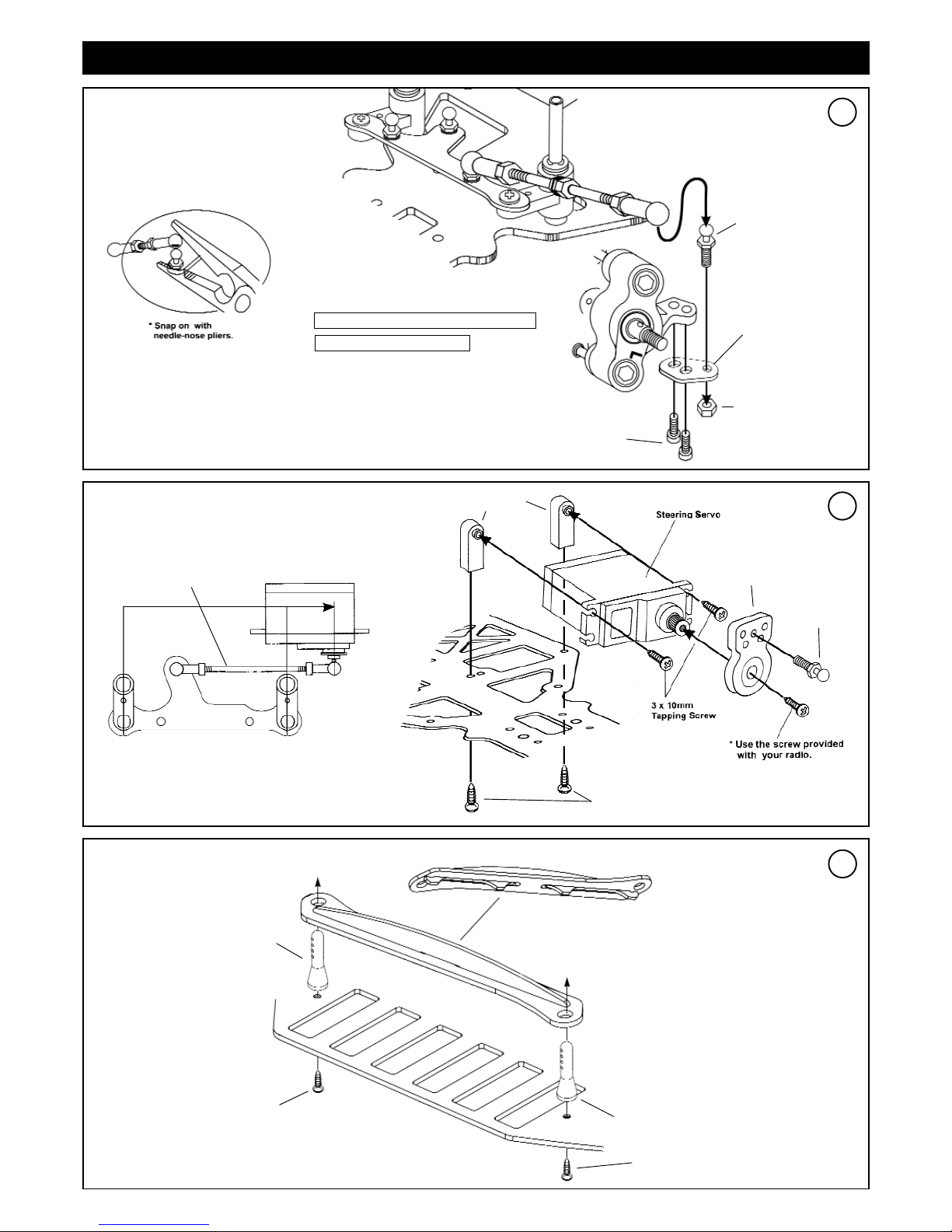

26) ASSEMBLY OF THE STEERING ROD
MONTAGE DER LENKSTANGEN
27) ASSEMBLY OF THE STEERING SERVO
MONTAGE DES LENKSERVOS
* Mit Zange zusammenfügen
Servo Mount
Servo Halterung Lenkservo
Rundkopfschraube
* Align servo saver and steering
servo as shown.
* Achten Sie auf korrekte
Anordnung der Lenkarme
wie Skizze
* Benützen Sie die Schraube
die dem Servo beigelegt ist
E
E
3mm Nut
Mutter
4mm
Ball & Socket
Kugelkopf
Ackermann Plate for
Front Knuckle Arm
Ackermann Platte für
vorderen Radträger
M3x6mm
Cap Screw for Ackermann Plate
Zylinderkopfschrauben für Ackermann Platte
Linke und rechte Seite montieren.
Assembly of the right and left-side are the same.
28) ASSEMBLY OF THE BATTERY HOLDER
MONTAGE DER AKKUHALTERUNG
3x9mm
Flat Head Tapping Screw
Senkkopfschraube
Battery Post
Akkusteher
Battery Post
Akkusteher
* Install Battery Holder Plate as shown
* Batterie Halteplatte wie auf Skizze zusammen montieren
F
3x9mm
Flat Head Tapping Screw
Senkkopfschraube
4mm
Ball & Socket
Kugelkopf
KB201
Servo Saver
3x9mm
Flat Head Tapping Screw
Senkkopfschraube
Servo Rod
Servospurstange

15 Robitronic Expert Touring Car V2
29) ASSEMBLY OF THE FRONT BUMPER
MONTAGE DES VORDEREN RAMMERS
3x10mm
Tapping Screw
Rundkopfschraube
M3x10mm
Flat Head
Senkkopfschraube
M3 Nut
Mutter
Front Bumper
Vorderer Rammer
Body Post
(Front, short)
Karosseriesteher
(Vorne, Kurz)
Body Post Holdplate
Karosseriesteherplatte
Bumper
3x10mm
Tapping Screw
Rundkopfschraube
F
Antenna Post
Antennen Halterung
M3x6mm Screw
Rundkopfschraube
Upper Deck
Obere Chassisplatte
M3x6mm Screw
Rundkopfschraube
M3x6mm Screw
Rundkopfschraube
Upper Deck
Obere Chassisplatte
F
30) ASSEMBLY OF THE UPPER DECK
MONTAGE DER OBEREN CHASSISPLATTE
* The upper deck must be between the rear side of the belt.
* Achten Sie darauf, das das Oberdeck hinten
zwischen den Riemen geschoben werden muß.
M3x10mm
Tapping Screw
Rundkopfschraube
M3x6mm Screw
Rundkopfschraube
M3x10mm
Tapping Screw
Rundkopfschraube
M3x6mm Screw
Rundkopfschraube
2mm Plastic washer (Bag G)
Kunststoffbeilagscheibe

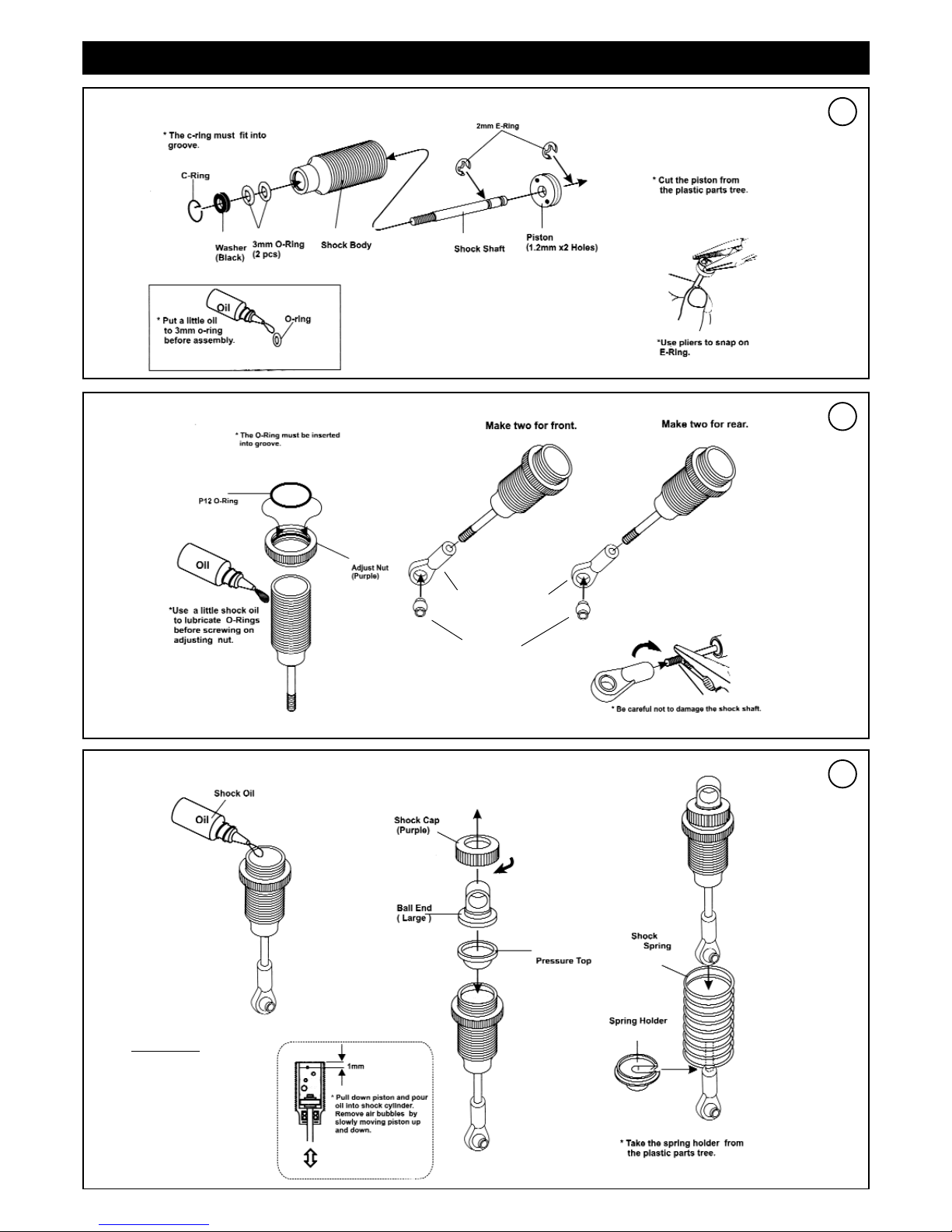

31) SHOCK ASSEMBLY / MONTAGE DER STOSSDÄMPFER
32) ASSEMBLY OF THE 4MM BALL END / MONTAGE DER 4MM KUGELPFANNEN
33) FILLING THE SHOCK OIL / BEFÜLLEN DER STOSSDÄMPFER
Kolbenstange
* C-Ring muß in Nut einschnappen
* Geben Sie vor dem Einbau etwas
Silikonöl auf die O-Ringe
Distanzscheibe Dämpfergehäuse
Kolbenplatte
(2 Loch, große Löcher)
* Verwenden Sie die Zange
für E-Clips
* O-Ring in die Nut einsetzen
Justiermutter
* Verwenden Sie
etwas Öl um die
Justiermutter leichter
aufzuschrauben
* Vorsichtig mit der Zange.
Beschädigen Sie nicht die Kolbenstange.
2x Vorne 2x Hinten
Volumen -
Ausgleichskappe
Federteller
Feder
Dämpferkappe
(groß)
Verschlußkappe
6mm Ball
Kugel
Plastic Ball End (short)
Kugelpfanne (kurz)
* Entnehmen Sie die Federteller von den Plastikteilen.
* Schneiden Sie die Kolbenplatte von den
Plastikteilen herrunter
Dämpferöl
Dämpfer befüllen:
Kolbenstange ganz nach unten
schieben und Dämpferkolben mit
Öl bis auf 1mm befüllen. Langsam
Kolbenstange nach oben und
unten bewegen, damit Luftblasen
entweichen können. Diaphragm
aufsetzen und überschüssiges Öl
entweichen lassen. Oberteil auf-
schrauben und fest zuziehen.
Kolben muß sich ganz hinein-
schieben lassen, ansonsten etwas
aufschrauben und noch etwas Öl
entweichen lassen.
Robitronic Expert Touring Car V2 16
G
G
G

17 Robitronic Expert Touring Car V2

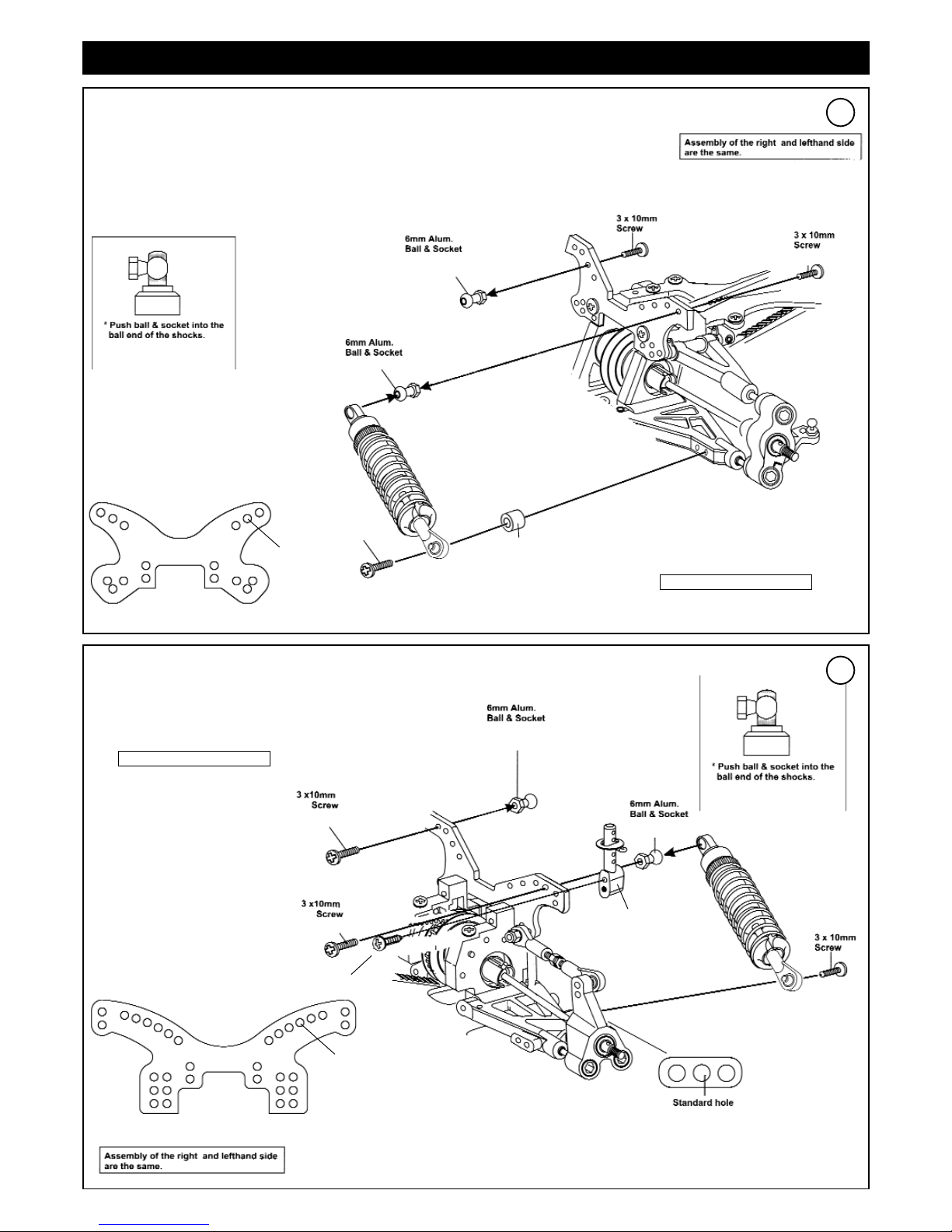

34) INSTALLATION OF THE FRONT SHOCK ABSORBER
MONTAGE DER VORDEREN STOSSDÄMPFER
35) INSTALLATION OF THE REAR SHOCK ABSORBER
MONTAGE DER HINTEREN STOSSDÄMPFER
* Den Kugelkopf in die Kappe
drücken
* Den Kugelkopf in die Kappe
drücken
Aluminiumkugelkopf
Aluminiumkugelkopf
Schraube
3x16mm
Screw
Schraube
Schraube
Schraube
Schraube
Aluminiumkugelkopf
Aluminiumkugelkopf
Schraube
Standard hole
Standard Loch
Standard Loch
Linke und rechte Seite montieren.
Linke und rechte Seite montieren.
G
G
Standard hole
Standard Loch
Rear body post
Karosseriesteher hinten
3x10mm
Tapping Screw
Rundkopfschraube
5mm
Plastic Bush
Plastikhülse

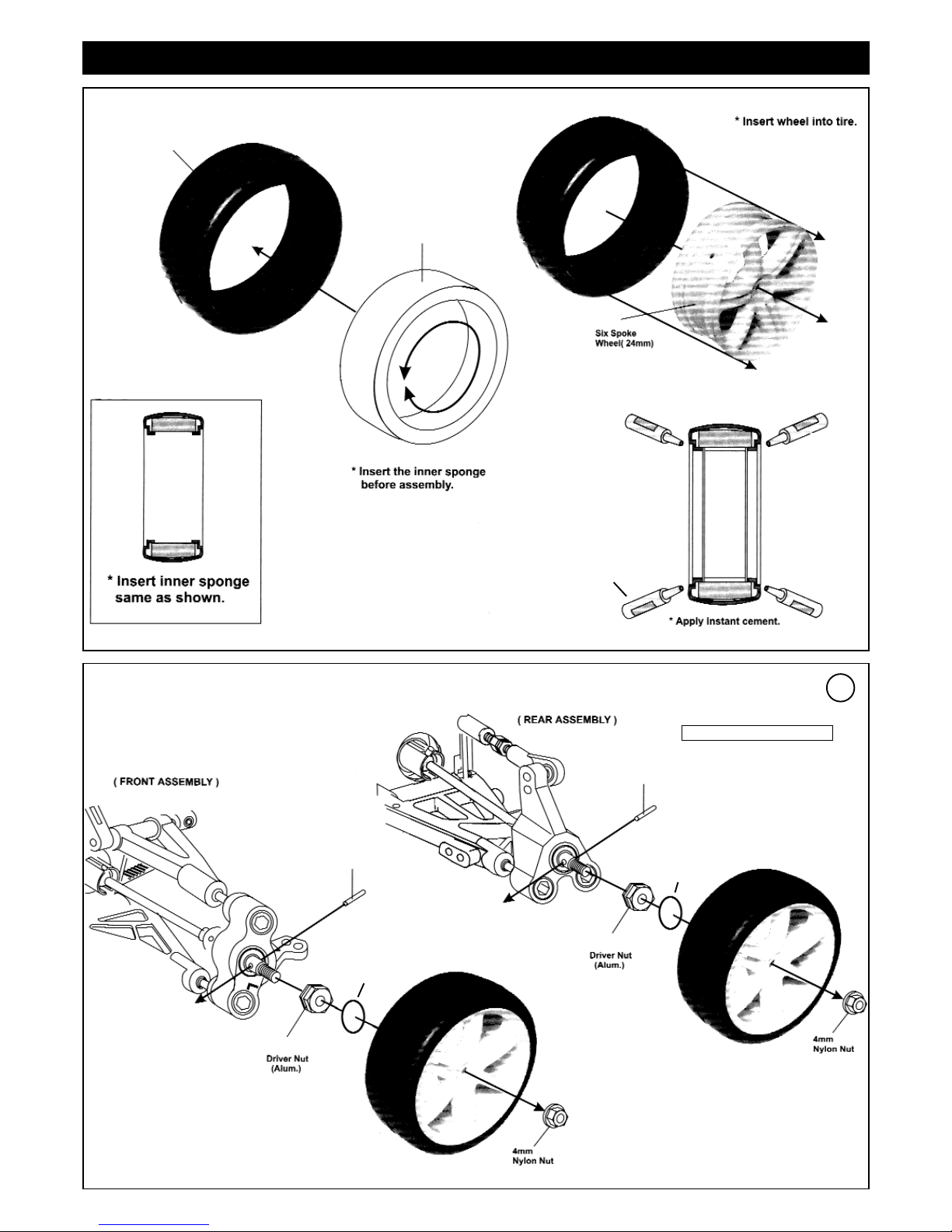

36) ASSEMBLY OF THE TIRES AND WHEELS
MONTAGE VON REIFEN UND FELGEN
37) ASSEMBLY OF THE WHEELS INTO WHEEL HUB
MONTAGE DER REIFEN UND RADMITNEHMER
* Einlagen wie Skizze montiern
* Reifen mit Felge zusammenkleben
* Reifeneinlage vor Montage in Reifen einlegen
Tire insert
Reifeneinlage
Tires
Reifen
* Felge mit Reifen
zusammenfügen
Felge (24mm)
Sekundenkleber
2x8mm
Pin
Stift
Alumitnehmer
Alumitnehmer
O-Ring
O-Ring
Vorne
Hinten
Mutter
Mutter
Linke und rechte Seite montieren.
Robitronic Expert Touring Car V2 18
H
2x8mm
Pin
Stift

19 Robitronic Expert Touring Car V2
39) INSTALLATION OF THE ELECTRIC PARTS
MONTAGE DER ELEKTRONIK
38) ASSEMBLY OF THE SPUR GEAR
MONTAGE DES HAUPTZAHNRADES
* Auf korrekten Sitz
des Hauptzahnrades
achten
M3x6mm Screw
Rundkopfschraube
96T Spur Gear (48dp)
96Z Hauptzahnrad (48dp)
Antenna Pipe
Antenne
Receiver
Empfänger
540 Motor
Speed Controller
Fahrtenregler
Double Side Tape
Doppelseitiges Klebeband
Double Side Tape
Doppelseitiges Klebeband
M3x6mm Screw (Bag A)
Rundkopfschraube (A)
* Not included with kit
* Nicht im Bausatz enthalten
Receiver wire
Empfängerkabel
*Fastener of the receiver wire from your Speed Controller
Guide the receiver wire behind the motor and assure it with a tape.
*Befestigung des Empfängerkabels von Ihrem Fahrtenregler
Führen Sie das Empfängerkabel hinter dem Motor entlang und
befestigen es mit einem Klebeband.
A

Setup Guide - Robitronic Expert Touring Car V2 20
SPURBREITEN EINSTELLUNG
VORNE
HINTEN
VORDERE BODENFREIHEIT
HINTERE BODENFREIHEIT
Madenschraube zum
Einstellen verwenden
Madenschraube zum
Einstellen verwenden
VORDERE VORSPUR UND NACHSPUR EINSTELLUNG HINTERE VORSPUR UND NACHSPUR EINSTELLUNG
VORDERE STURZ EINSTELLUNG HINTERE STURZ EINSTELLUNG
Verändern Sie die Spur durch Einstellen der
Spurstangen.
Vorspur: Kurveneingang weniger Lenkung,
Kurvenausgang mehr Lenkung
Nachspur: Kurveneingang mehr Lenkung,
Kurvenausgang weniger Lenkung
Vorspur
Nachspur
Vorspur
Nachspur
Verändern Sie die Spur durch Einstellen der
8mm Kugelköpfe.
Vorspur: Mehr Griff (Untersteuern)
Nachspur: Weniger Griff (Übersteuern)
Einstellung über hinteren Kugelkopf
VORNE
HINTEN
Sturzeinstellung
über vorderen
Kugelkopf
Sturzeinstellung
über hintere
Spurstange
