Rola 59504 User manual

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
59504
Roof Top Carrier
Page 1
WARNING: The Maximum basket content weight capacity is 130 pounds (60 Kg).
DO NOT EXCEED the lowest of vehicle manufacturer’s cross bar rating or basket content weight limit
of 130 pounds (60 Kg).
WARNING: Not for transport of people, animals, or flammable liquids.
WARNING: Distribute your load evenly inside the basket.
WARNING: Securely fasten load to cargo carrier. Make sure all bolts, screws, straps and plastic knobs are firmly
attached before every trip and check regularly during the trip.
WARNING: Check security of all cargo carrier attachments and load at fuel and rest stops.
WARNING: Check for clearance between sunroof and cargo carrier before operating sunroof. (if equipped)
WARNING: Do not carry any loads wider than your vehicle.
WARNING: Do not drill or weld to this product.
TOOLS REQUIRED:
Phillips Screwdriver
Tape Measure
LOAD RATING LIMITS:
-
Basket Weight (35 Lbs.)
=Cargo Carrier
Weight Limit
Vehicle Manufacturer’s cross bar rating

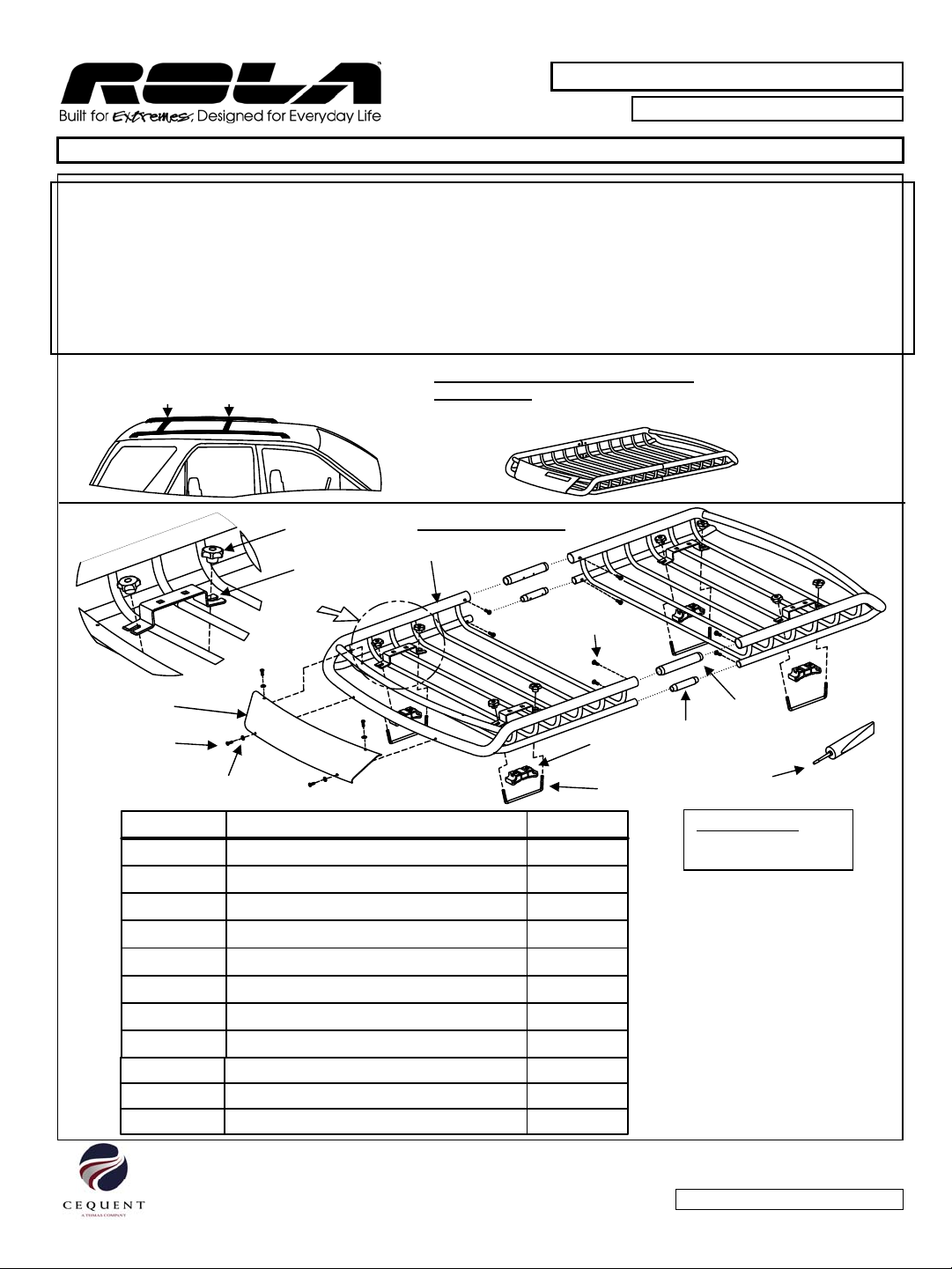

Please read all instructions carefully before assembly, installation and/or use of this product.
1Adhesive Sealant
K
2Large Locator Tube
J
2Small Locator Tube
I
4Rubber Washer
H
12Screw, #10-32 (Self Tapping)
G
4U-Bolt
F
4Spacer Bushing
E
4Top Mounting Bracket
D
8Plastic Hand Knob
C
1Air Deflector
B
2Cargo Carrier Basket (One Half)
A
QTY.DESCRIPTIONPART
PARTS LIST:
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(G) (I)
(J)
(K)

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
1
2

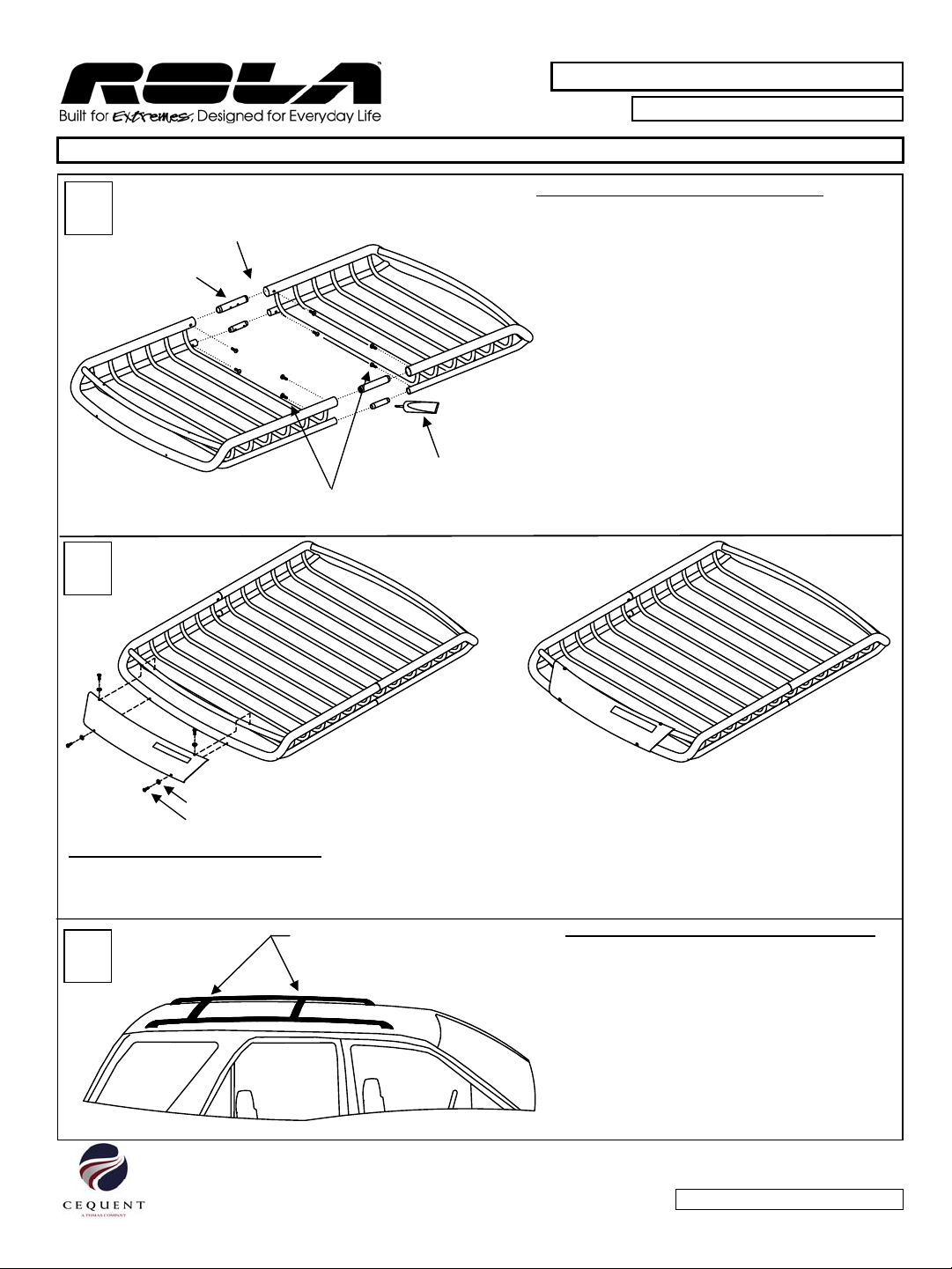

ASSEMBLE CARGO CARRIER
• To assemble the cargo carrier basket, place the
two halves of basket on a flat non-marring
surface.
• Apply sealant evenly around one end of each
locator tube and insert locators half way into one
side of cargo carrier.
• Line up the holes in locator tubes with the slots
in cargo basket.
• Secure locator tubes in place with self-tapping
screws.
• Apply sealant evenly around the other end of
locator tubes and slide both halves of roof
basket together.
• Line up the holes in locator tubes with the slots
in cargo basket.
• Secure locator tubes in place with self-tapping
screws.
ATTACH AIR DEFLECTOR
• Line up the holes in air deflector with the four holes in the front cross tubes of cargo carrier basket. Install four #10 self-
tapping screws with rubber washers as shown. Tighten screws until the rubber washers start to compress – DO NOT
OVER TIGHTEN!
Roof Top Carrier
59504
Page 2
3
POSITION CROSS BARS
• Adjust your cross bars to one of (4) four
available settings:
• 37-1/2” center to center
• 33-3/4” center to center
• 30” center to center
• 26-1/4” center to center – Minimum
•NOTE: It is recommended to use the
widest setting for optimum load
distribution.
• Leave cross bars loose at this step.
cross bars
Rubber Washer
Screw, #10-32 (Self Tapping)
Please read all instructions carefully before assembly, installation and/or use of this product.
SEALANT
LOCATOR TUBE
SELF-TAPPING SCREW
(8) PLACES
LINE UP HOLES

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07

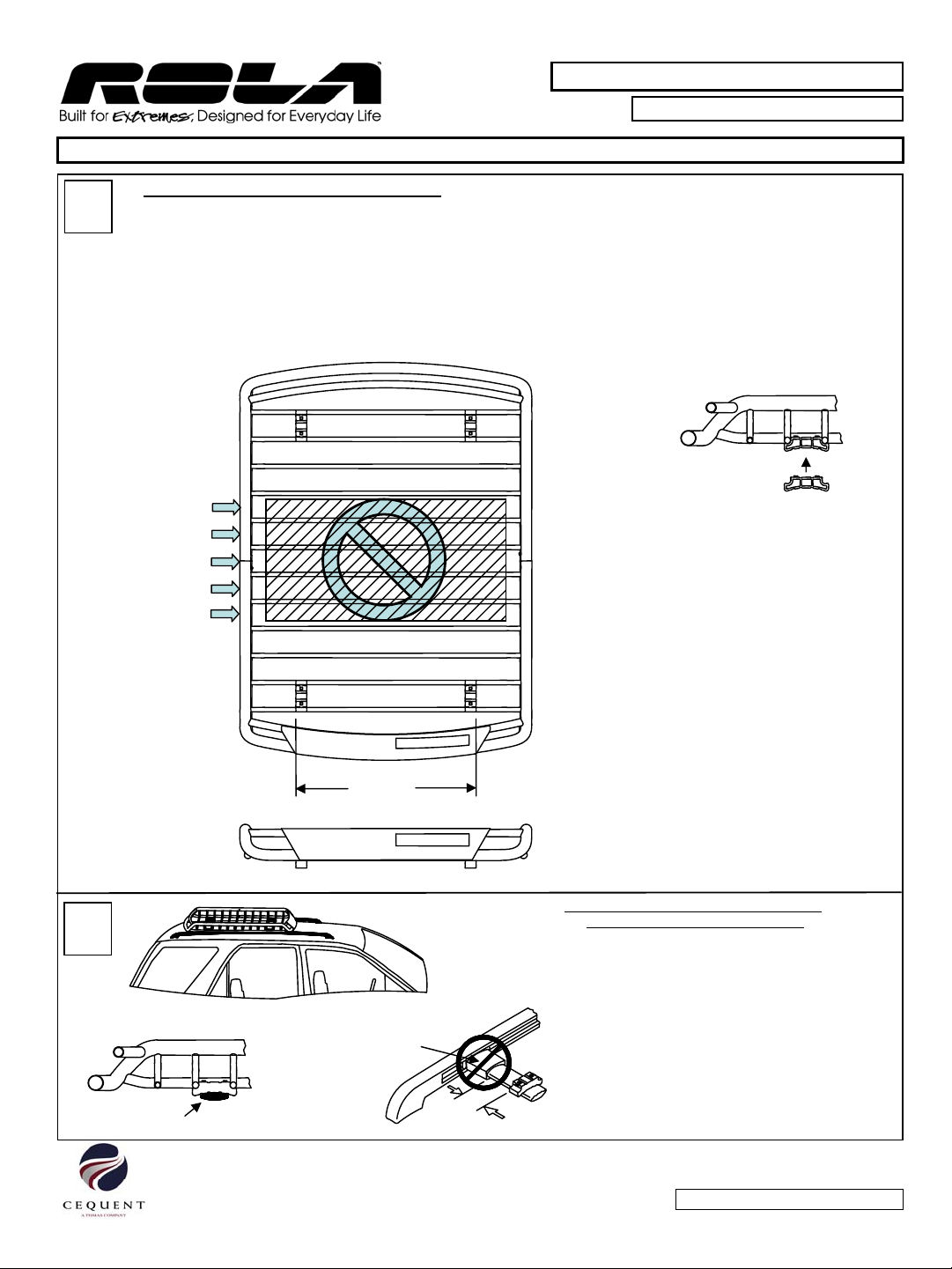

4INSERT SPACER BLOCKS
• Insert the spacer blocks into cargo basket in the position that matches the cross bar spacing set in step 3:
• POSITION 1 (37.50”)
• POSITION 2 (33.75”)
• POSITION 3 (30.00”)
• POSITION 4 (26.25”)
•NOTE: Locate the spacer blocks in the widest position possible.
(The location of spacer blocks varies by vehicle.)
•WARNING: The minimum fore/aft distance between the spacer blocks is 26-1/4”.
Roof Top Carrier
59504
Page 3
The spacer blocks
snap onto bars.
5LOAD BASKET ONTO VEHICLE CROSS BARS
• Center basket over your vehicle’s cross bars
so that the spacer blocks rest on top of cross
bars.
• Check and adjust cross bars so they are
centered with spacer blocks.
• Adjust the side-to-side position of spacer
blocks so that they are centered in the cargo
basket and a minimum of 25” apart (see
diagram above).
• DO NOT locate spacer blocks on top of cross
bar brackets (if applicable).
½”
Do not locate spacer
blocks on top of
cross bar brackets.
cross bar centered
25” MIN.
Do not attach
mounting brackets
in shaded area
Please read all instructions carefully before assembly, installation and/or use of this product.

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07

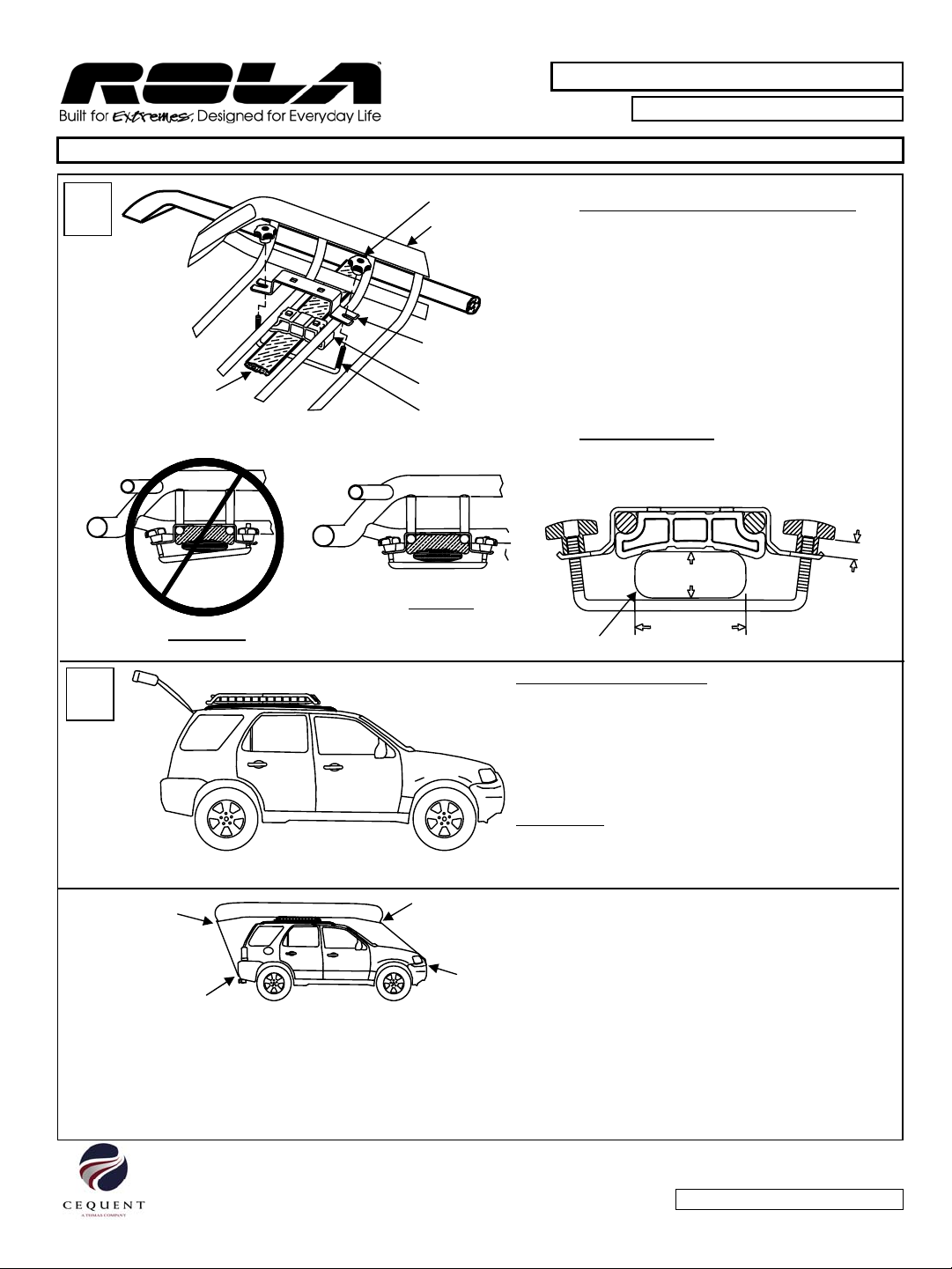

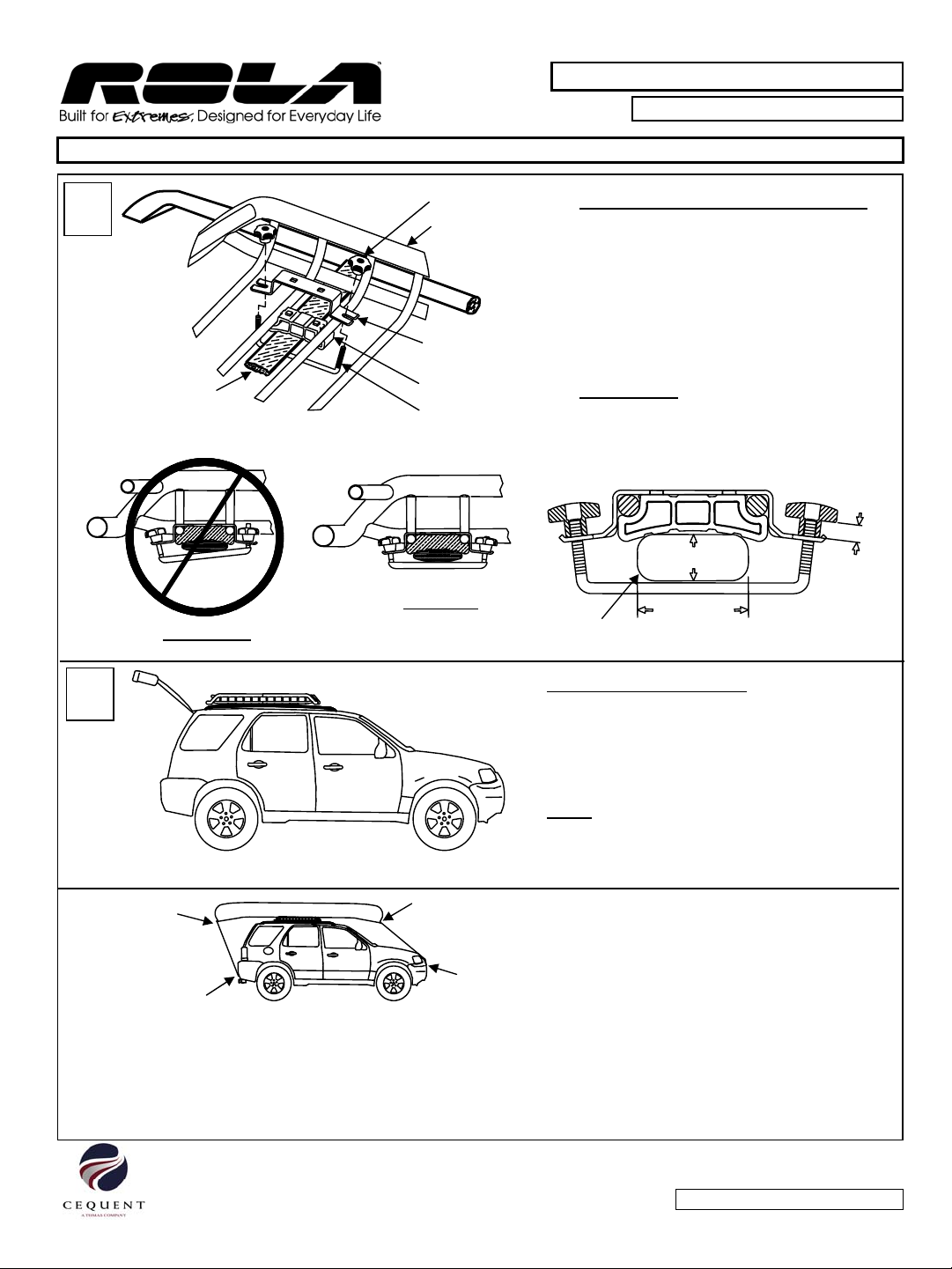

6ATTACH MOUNTING CLAMPS
• Place mounting brackets on top of each
spacer block. The square holes in
brackets must engage the squares on
spacer blocks.
• Install u-bolts around cross bars and into
slots in mounting brackets.
• Install plastic knobs onto u-bolts.
• Tighten all plastic knobs firmly and evenly.
WARNING: There must be a minimum of ½”
of threads engaged on u-bolt on all plastic
knobs.
Roof Top Carrier
59504
Page 4
CAUTION:
• As with any metal equipment it is recommended that you keep the units clean and remove road salt and debris.
• Do not allow harsh chemicals, road salt, or mud to accumulate on the product for an extended period of time.
• Wash the product with mild soap and water only and a non-abrasive cloth.
CHECK INSTALLATION
• Check clearance between cargo carrier and
your vehicle’s hatch.
• With vehicle cross bars loose, position the
carrier to clear hatch.
• Tighten vehicle’s cross bars.
• Make sure installation is secure by pulling side-
to-side and fore and aft on basket.
NOTE: The cargo carrier should not move on
cross bars when plastic knobs are
tightened properly.
7
Plastic Knob
Mounting
Bracket
Spacer Block
cross bar
U-Bolt
CAUTION: Interference may be unavoidable on some vehicles.
Basket
For questions regarding replacement parts, the compatibility, fitting and/or use of this rack, please call your nearest ROLA™
authorized retail dealer or Cequent Consumer Products Customer Service.
INCORRECT
CORRECT 3-1/4” Max.
1-1/4” Max. ½” Min.
cross bar
•Longer loads, such as canoes or kayaks,
must be tied down to the front and rear of
vehicle.
Please read all instructions carefully before assembly, installation and/or use of this product.

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
59504
Porte-bagages de toit
Page 5
AVERTISSEMENT : La capacité de poids maximum du contenu du panier est de 130 livres (60 kg).
NE DÉPASSEZ pas la valeur nominale de la traverse d'arrimage la plus basse indiquée par le fabricant du
véhicule ou la limite de poids du contenus du panier de 130 libres (60 kg).
AVERTISSEMENT : N'est pas pour le transport des personnes, des animaux ou des liquides inflammables.
AVERTISSEMENT : Répartissez uniformément votre charge à l'intérieur du panier.
AVERTISSEMENT : Attachez bien la charge au porte-charge. Assurez-vous que tous les boulons, les vis, les sangles et les boulons de
plastique sont bien fixés avant tous les voyages et vérifiez régulièrement durant le voyage.
AVERTISSEMENT : Vérifiez la sécurité de toutes les fixations du porte-charge et la charge aux arrêts pour faire le plein et pour le repos.
AVERTISSEMENT : Vérifiez le dégagement entre le toit ouvrant et le porte-charge avant d'utiliser le toit ouvrant. (s'il y a lieu)
AVERTISSEMENT : Ne transportez pas des charges plus larges que votre véhicule.
AVERTISSEMENT : Ne percez et ne soudez rien à ce produit.
OUTILS REQUIS
Tournevis Phillips
Ruban à mesurer
LIMITES DES VALEURS NOMINALES
DE CHARGE :
-
Limite de poids (35 lb / 15,8 kg)
=Porte-charge
Limite de poids
LISTE DE PIÈCES :
Valeur nominale de la traverse d'arrimage
du fabricant du véhicule
4Rondelle de caoutchoucH
8Vis, #10-32 (autotaraudeuse)G
4Boulon en UF
4CaleE
4Fixation de montage supérieureD
8Bouton de plastiqueC
1Déflecteur d'airB
2Panier porte-charge (moitié)A
QTÉDESCRIPTIONPIÈCE
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(G) (I)
(J)
(K)
1Scellant adhésifK
2Grand tube de positionnementJ
2Petit tube de positionnementI

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
2
INSTALLEZ LE DÉFLECTEUR D'AIR
• Alignez les trous du déflecteur d'air avec les quatre trous dans les tubes de traverse avant du panier du porte-charge.
Installez quatre vis autotaraudeuses n° 10 avec les rondelles de caoutchouc tel qu'illustré. Resserrez les vis jusqu'à ce
que les rondelles de caoutchouc commencent à se comprimer – NE RESSERREZ PAS TROP !
Porte-bagages de toit
59504
Page 6
3PLACEZ LES TRAVERSES D'ARRIMAGE
• Ajustez vos traverses d'arrimage à l'un des
quatre (4) réglages disponibles :
• 37 1/2 po (95,2 cm) d'entr'axe
• 33 3/4 po (85,7 cm) d'entr'axe
• 30 po (76,2 cm) d'entr'axe
• 26 1/4 po (66,7 cm) d'entr'axe
•REMARQUE : Il est recommandé
d'utiliser le réglage le plus large pour
une distribution optimale de charge.
• Ne resserrez pas les traverses à ce point.
traverses d'arrimage
Rondelle de caoutchouc
Vis, #10-32 (autotaraudeuse)
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.
1ASSEMBLAGE DU PANIER PORTE-BAGAGES
•Pour assembler le panier porte-bagages, placer
les deux moitiés du panier sur une surface plane
qui n’égratigne pas.
•Appliquer uniformément un scellant autour d’une
extrémité de chaque tube de positionnement,
puis insérer les tubes à demi longueur dans une
moitié du panier porte-bagages.
•Aligner les trous des tubes de positionnement
sur les fentes du panier porte-bagages.
•Fixer les tubes en place à l’aide des vis
autotaraudeuses.
•Appliquer uniformément un scellant autour de
l’autre extrémité des tubes de positionnement,
puis faire glisser les deux moitiés du panier l’une
vers l’autre pour les réunir.
•Aligner les trous des tubes de positionnement
sur les fentes du panier porte-bagages.
•Fixer les tubes en place à l’aide des vis
autotaraudeuses.
SCELLANT
TUBE DE
POSITIONNEMENT
VIS AUTOTARAUDEUSES
(8) EMPLACEMENTS
ALIGNER LES TROUS

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
4INSÉREZ LES CALES
• Insérez les cales dans le panier de charge à la position assortie à l'espace de la traverse indiquée à l'étape 3:
• POSITION 1 (37,50po/ 95,2 cm)
• POSITION 2 (33,75po/ 85,7 cm)
• POSITION 3 (30,00po/ 76,2 cm)
• POSITION 4 (26,25po/ 66,7 cm)
•REMARQUE :Placez les cales à la position la plus large que possible.
(L'emplacement des blocs varie selon le véhicule.)
•AVERTISSEMENT : La distance avant/arrière minimum entre les cales est de 26 ¼ po (66,7 cm).
59504
Page 7
Les cales s'enclenchent
sur les barres
5CHARGEZ LE PANIER SUR LES TRAVERSES
D'ARRIMAGE DU VÉHICULE
• Centrez le panier sur les traverses d'arrimage
de votre véhicule pour que les blocs reposent
sur les traverses d'arrimage.
• Vérifiez et ajustez les traverses d'arrimage
pour qu'elles soient centrées avec les cales.
• Ajustez la position d'un côté à l'autre des
blocs pour qu'ils soient centrés dans le panier
de charge et au moins 25 po (63,5 cm) d'écart
(voir le diagramme plus haut).
• NE placez PAS les cales sur les fixations des
traverses d’arrimage (s'il y a lieu).
½po
(1,27 cm)
Ne placez pas les cales sur
le dessus des fixations de
traverse d'arrimage
centré sur traverse d'arrimage
25po
(63,5 cm) MIN.
N'installez pas les
fixations de
montage à
l'endroit ombragé
Porte-bagages de toit
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
6INSTALLEZ LES PINCES DE MONTAGE
• Placez les fixations de montage sur
chaque cale. Les trous carrés des
fixations doivent s'engager dans les carrés
des cales.
• Installez des boulons en U autour des
traverses d'arrimage et dans les fentes des
fixations de montage.
• Installez les boutons de plastique dans les
boulons en U.
• Resserrez bien fermement et
uniformément les boutons de plastique.
AVERTISSEMENT : Il doit y avoir au moins
1/2 po (1,27 cm) de files engagés dans le
boulon en U sur tous les boutons de
plastique.
Porte-bagages de toit
59504
Page 8
MISE EN GARDE :
• Comme pour tout équipement de métal, il est recommandé de conserver les unités propres et de retirer le sel et les débris de la route.
• Ne laissez pas les produits chimiques rudes, le sel de la route ou la boue s'accumuler sur le produit pendant un certain temps.
• Lavez le produit seulement avec du savon doux et de l'eau et un chiffon non-abrasif.
VÉRIFIEZ L'INSTALLATION
• Vérifiez le dégagement entre le porte-charge et le hayon
de votre véhicule.
• Avez les traverses d'arrimage desserrées, placez le porte-
charge pour qu'il n'entrave pas le fonctionnement du
hayon.
• Resserrez les traverses d'arrimage.
• Assurez-vous de vérifier l'installation en tirant d'un côté à
l'autre et d'avant à arrière sur le panier.
REMARQUE : Le porte-charge ne doit pas bouger sur les
traverses d'arrimage lorsque les boutons de plastique
sont bien resserrés.
7
Bouton de plastique
Montage
Fixation
Cale
traverse d'arrimage Boulon en U
MISE EN GARDE : Il se peut que l'interférence soit impossible à éviter sur certains véhicules.
Panier
Pour les questions au sujet des pièces de rechange, de la compatibilité, du soulèvement et/ou de l'utilisation de ce support, veuillez appeler
votre concessionnaire au détail autorisé ROLA™ le plus proche ou le service à la clientèle de Cequent Consumer Products.
INCORRECT
CORRECT
3 1/4 po
(8,2 cm) max.
1 1/4 po (3,2 cm)
max. ½po(1,27
cm) min.
traverse d'arrimage
•Les charges plus longues, telles que les
canoës ou les kayaks, doivent être arrimées
àl'avantetàl'arrièreduvéhicule.
Veuillez lire toutes les instructions attentivement avant d'assembler, d'installer et/ou d'utiliser ce produit.

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
59504
Portacargas para techo de automóvil
Página 9
ADVERTENCIA: La capacidad de peso máxima de la canasta es 130 libras (60 kg).
NO EXCEDA el menor entre la clasificación de la barra transversal del fabricante del vehículo y el límite de
peso del contenido de la canasta de 130 libras (60 kg).
ADVERTENCIA: No es apto para el transporte de personas, animales ni líquidos inflamables.
ADVERTENCIA: Distribuya la carga equilibradamente dentro de la canasta.
ADVERTENCIA: Ajuste la carga al portacargas de manera segura. Asegúrese de que todos los pernos, tornillos, cintas y perillas
plásticas estén conectados firmemente antes de cada viaje y verifíquelos regularmente durante el mismo.
ADVERTENCIA: Compruebe la seguridad de todos los accesorios del portacargas y de la carga cuando se detenga a cargar
combustible o a descansar.
ADVERTENCIA: Compruebe que haya especio entre la capota y el portacargas antes de hacer funcionar la capota. (si tiene)
ADVERTENCIA: No transporte ninguna carga más ancha que su vehículo.
ADVERTENCIA: No taladre ni suelde este producto.
HERRAMIENTAS
NECESARIAS:
Destornillador Phillips
Cinta métrica
LÍMITES DEL RÉGIMEN DE CARGA:
-
Peso de la canasta (35 libras)
=Límite de peso
del portacargas
LISTA DE PIEZAS:
Clasificación de las barras transversales
del fabricante del vehículo
4Arandela de gomaH
8Tornillo N° 10-32 (autorroscante)G
4Perno-UF
4Bloque espaciadorE
4Ménsula de montaje superiorD
8Perilla de plásticoC
1Desviador de aireB
2Canasta del portacargas (una mitad)A
CANT.DESCRIPCIÓNPIEZA
Por favor, lea atentamente todas las instrucciones antes de armar, instalar y/ o usar este producto.
(A)
(B)
(C)
(D)
(E)
(F)
(G)
(H)
(G) (I)
(J)
(K)
1Sellante adhesivoK
2Tubo localizador grandeJ
2Tubo localizador pequeñoI

Product Code:
Product Name:
Cequent Consumer Products Inc
Solon, OH 44139 USA
Cequent Help Hotline: [phone]
www.rolaproducts.com
59504N Rev B 5-29-07
2
COLOQUE EL DESVIADOR DE AIRE
• Alinee los orificios del desviador de aire con los cuatro orificios en el los tubos cruzados frontales de la canasta del
portacargas. Instale cuatro tornillos N°10 autorroscantes con arandelas de goma como se muestra. Ajuste los tornillos
hasta que las arandelas de goma comiencen a comprimirse - ¡NO LOS AJUSTE DE MÁS!
59504
Página 10
3
COLOQUE LAS BARRAS TRANSVERSALES
• Ajuste las barras transversales a una de las
4 (cuatro) posiciones disponibles:
• 37-1/2” de centro a centro
• 33-3/4” de centro a centro
• 30” de centro a centro
• 26-1/4” de centro a centro –mínimo
•NOTA: Se recomienda usar la posición
más ancha para obtener una distribución
óptima de la carga.
• En este paso deje flojas las barras
transversales.
Barras transversales
Arandela de goma
Tornillo, N°10-32 (autorroscante)
Portacargas para techo de automóvil
Por favor, lea atentamente todas las instrucciones antes de armar, instalar y/ o usar este producto.
1
ENSAMBLE DEL PORTADOR DE CARGA
• Para armar la cesta de carga, coloque las dos
mitades de la cesta sobre una superficie plana y
segura.
• Aplique sellante de manera uniforme alrededor
de un extremo de cada tubo localizador e inserte
los localizadores hasta la mitad en un lado del
portador de carga.
• Alinee los orificios en los tubos localizadores con
las ranuras en la cesta de carga.
• Fije los tornillos localizadores en su lugar con
tornillos de auto-enroscado.
• Aplique sellante de manera uniforme alrededor
del otro extremo de los tubos localizadores y
deslice ambas mitades de la cesta hasta unirla.
• Alinee los orificios en los tubos localizadores con
las ranuras en la cesta de carga.
• Asegure los tubos localizadores en su lugar con
tornillos de auto-enroscado.
SELLANTE
TUBO LOCALIZADOR
TORNILLOS DE AUTO-ENROSCADO
(8) LUGARES
ALINEE LOS ORIFICIOS
