Rola 59742 User manual

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
Printed in China
Page 1 of 7
Please read all instructions carefully before assembly, installation and/or use of this product.
WARNING: DO NOT exceed 800 lbs. (363 Kgs)
WARNING: DO NOT exceed vehicle manufacturer’s weight rating.

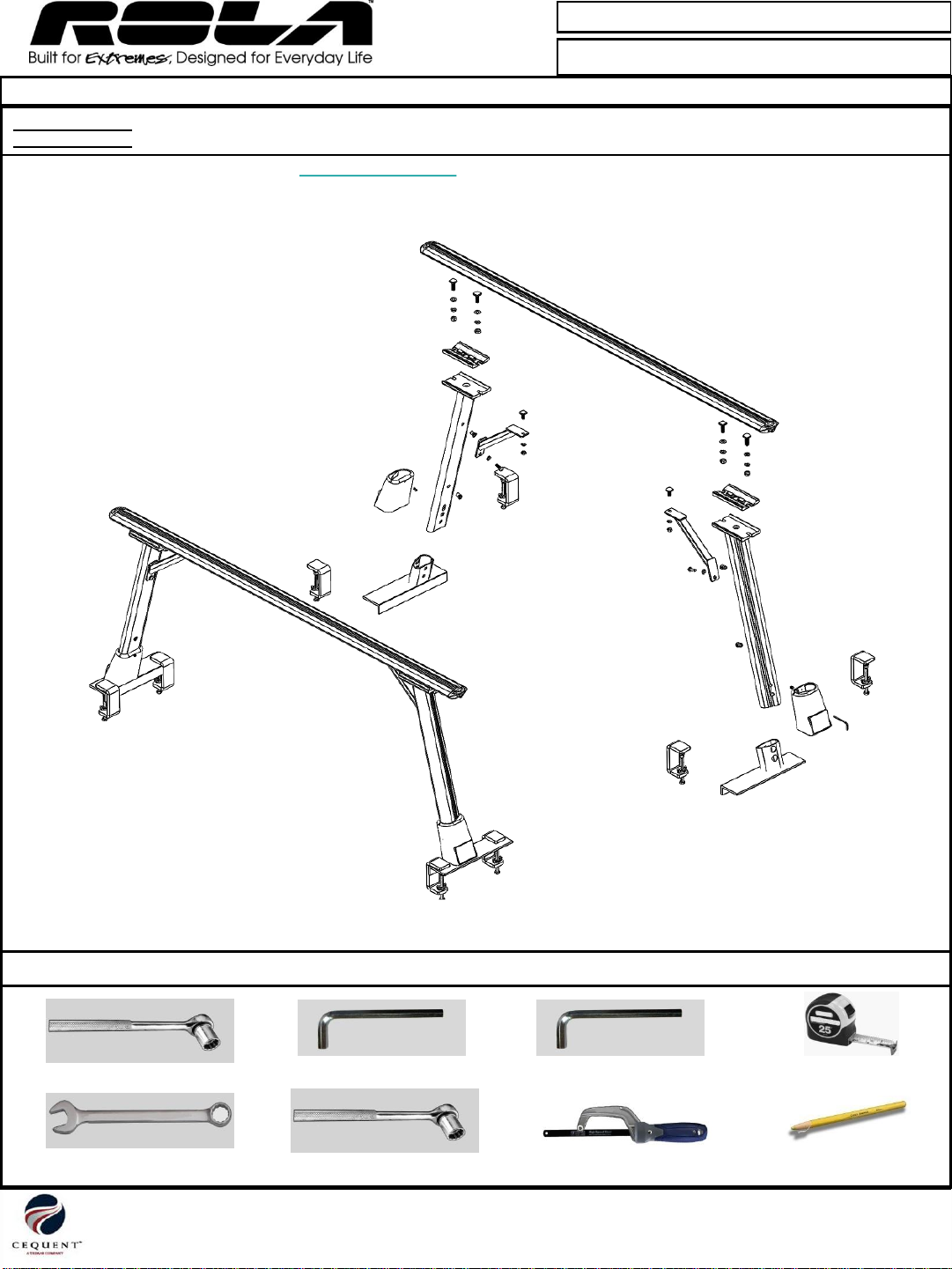

Pick-Up-Rack™
17mm Socket
17mm Wrench
1/8” Hex Key
Tools Required:
Tape Measure
5mm Hex Key
Hack Saw Marking pencil
Visit www.rolaproducts.com for the latest revision instructions
13mm Socket

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
A2x B2x C2x D2x
E/F 2x H4x I4x
G2x J
K L M NO8x
Please read all instructions carefully before assembly, installation and/or use of this product.
P
16x
S
8x
Q
16x
R
8x
T/U
4x
V
8x 4x 4x 1x
8x
Left Front / Right Rear Right Front / Left Rear

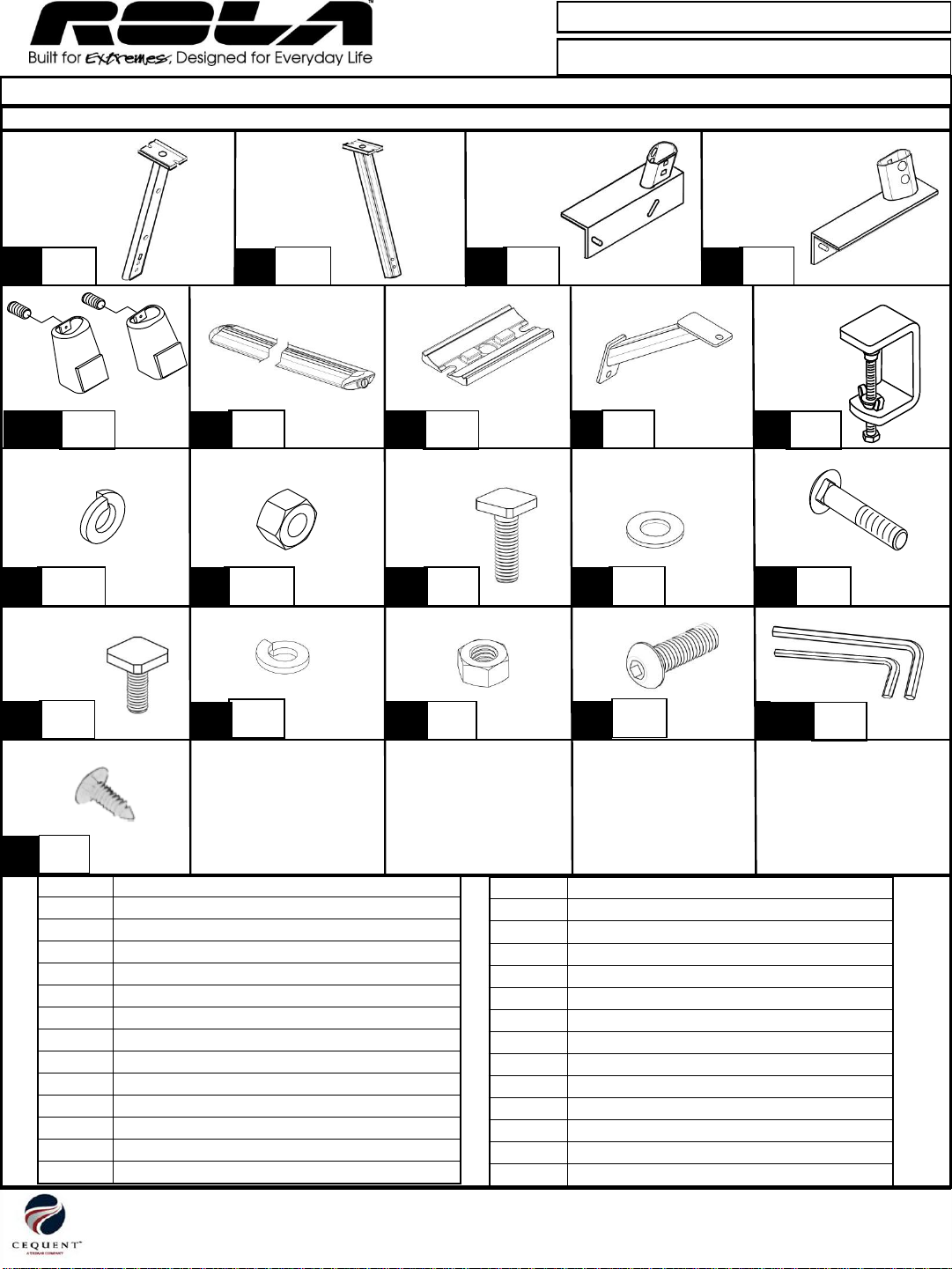

ITEM DESCRIPTION
A
Vertical Support Left Hand
B
Vertical Support Right Hand
C
Bed Mount Left Front / Right Rear
D
Bed Mount Right Front / Left Rear
E
Cover & 1/4
-20 Set Screw LH
F
Cover & 1/4
-20 Set Screw RH
G
Crossbar Assembly
H
Mounting Adapter
I
Corner Brace
J
“C” Clamp
K
Lock Washer M10
L
Hex Nut M10
-1.50
M
T-
Bolt M10-1.50 x 32mm
ITEM DESCRIPTION
N
Flat Washer M10
O
M10
-1.50 X 50mm Carriage bolt
P
T-
Bolt M8-1.25 x 22mm
Q
Lock Washer M8
R
Hex Nut M8
-1.25
S
Button Head Screw M8
-1.25
T
Hex Key Wrench 5mm
U
Hex Key Wrench 1/8"
V
Plastic Cap
W
X
Y
Z
Page 2 of 7
8x
******** NOTE: Lubricate hardware with anti-seize for best long term performance. ********

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
Cover
Vertical Support
•Slide cover over vertical support as shown.
•Insert plastic cap.
1
Please read all instructions carefully before assembly, installation and/or use of this product.
Assembly of Bed Mounts & Vertical Supports
Vehicle Installation:
plastic cap
Page 3 of 7
3
•Clean bed rails.
•Place Vertical Supports onto bed rail in desired location.
The long end of base must point towards the inside of
truck bed.
TIP: Mounting location is different for each bed design and
may require adjustment to avoid interference with
mounting hardware.
•Attach clamps and hand tighten.
•Ensure both support bases are aligned front to
back on bed rail, both sides.
•Leave clamps slightly loose at this step for ease
of crossbar alignment in steps 5 & 7.
Clamp
Wing nut
** Note: Some bed liners or bedrail covers may require alteration. It may be necessary to cut away a section of the liner on the underside
of the bedrail.
2•Slide vertical support and cover into Support
Base.
•Install two M10-1.5 x 2”long carriage bolts
through the two square holes in back of base
and through vertical support.
•Install the M10 lock washers and hex nuts onto
carriage bolts.
•Securely tighten all M10-1.5 fasteners
(approximately 25 Lb.-Ft. )
•Slide cover into position and secure with
¼-20 set screw using a 1/8”hex key wrench.
DO NOT over tighten.
•Repeat steps for all four supports.
M10-1.5 x 2” carriage bolt
M10 Lock washer
M10-1.5 Hex nut
(2) Places
¼-20 set screw
Support Base

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
4
Please read all instructions carefully before assembly, installation and/or use of this product.
•Remove end caps and under covers from
crossbars.
6
Under cover
End cap
•Place crossbars onto Vertical Supports and center crossbar side-to-side.
•Align the Adapters and M10 T-Bolts with the Vertical Supports Flanges.
•IMPORTANT NOTE: Ensure crossbar is sitting flat on the Vertical Support Flanges.
Adapter
Bottom view of crossbar
M8 T-Bolt
INCORRECT
CORRECT
Vertical Supports Flanges
M10 T-Bolt
Unlocked Locked
Page 4 of 7
Mark Mark Mark
Mark
Mark
Mark
•Place crossbar onto Vertical Supports and center side-to-side.
•Be sure to align the Adapter Blocks with the Vertical Supports Flanges.
•Mark with pencil the crossbar location on each side of Vertical Support
Flange and Corner Brace foot for under cover installation.
•IMPORTANT NOTE: It is important to step 7 that you ensure crossbar is
sitting flat on the Vertical Support Flanges. If the crossbar does not sit
flat, the carriage bolt might spin inside crossbar while tightening.
5
“A” “B” “C” “B” “A”
•Remove crossbar from vertical supports. Remove adapter blocks from crossbars.
•Measure to the distances “A”, “B”, “C” from pencil marks made in step shown above.
•Using a small hack saw, cut the under cover to (2)length “A”, (2)length “B”, and (1)length “C.
•Install “C” length under cover, then (2) M8 T-Bolts, then “B” length under covers, then (4) M10 T-bolts (2) per side with the (2) Adapter
blocks, then “A” lengths under covers as shown below. TIP: Align under cover with marks made in step above.

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
Printed in China
7
M10 Flat Washer
M10 Lock washer
M10 Hex nut
(8) Places
Please read all instructions carefully before assembly, installation and/or use of this product.
Remove end cap and buffer
strip to utilize Accessory T-
Slot in crossbar
Buffer strip
WARNING
Always secure front and rear of long
loads to ends of vehicle for safe
transport. Failure to do so can result
in property damage, personal injury, or
death.
REMOVE YOUR RACK AND
ACCESSORIES WHEN NOT
IN USE AND BEFORE
ENTERING AUTOMATIC
CAR WASHES
8
M8 Lock Washer
M8 Hex Nut
M8 Lock Washer
M8 Button Head Screw
•Raise corner brace into position and attach the top of brace to M8 T-bolt
in crossbar using (1) M8 hex nut and lock washer as shown.
Note: Adjust under covers so corner brace sits flat against crossbar.
•Next, install the M8 Button head screw and lock washer into the rivet nut
in vertical support tube.
•Securely tighten all M8 fasteners to 25 Lb.-Ft. (34 N*M)
Note: M5 hex wrench provided for button head screw.
•Repeat steps for all four corner braces.
under
covers
Page 5 of 7

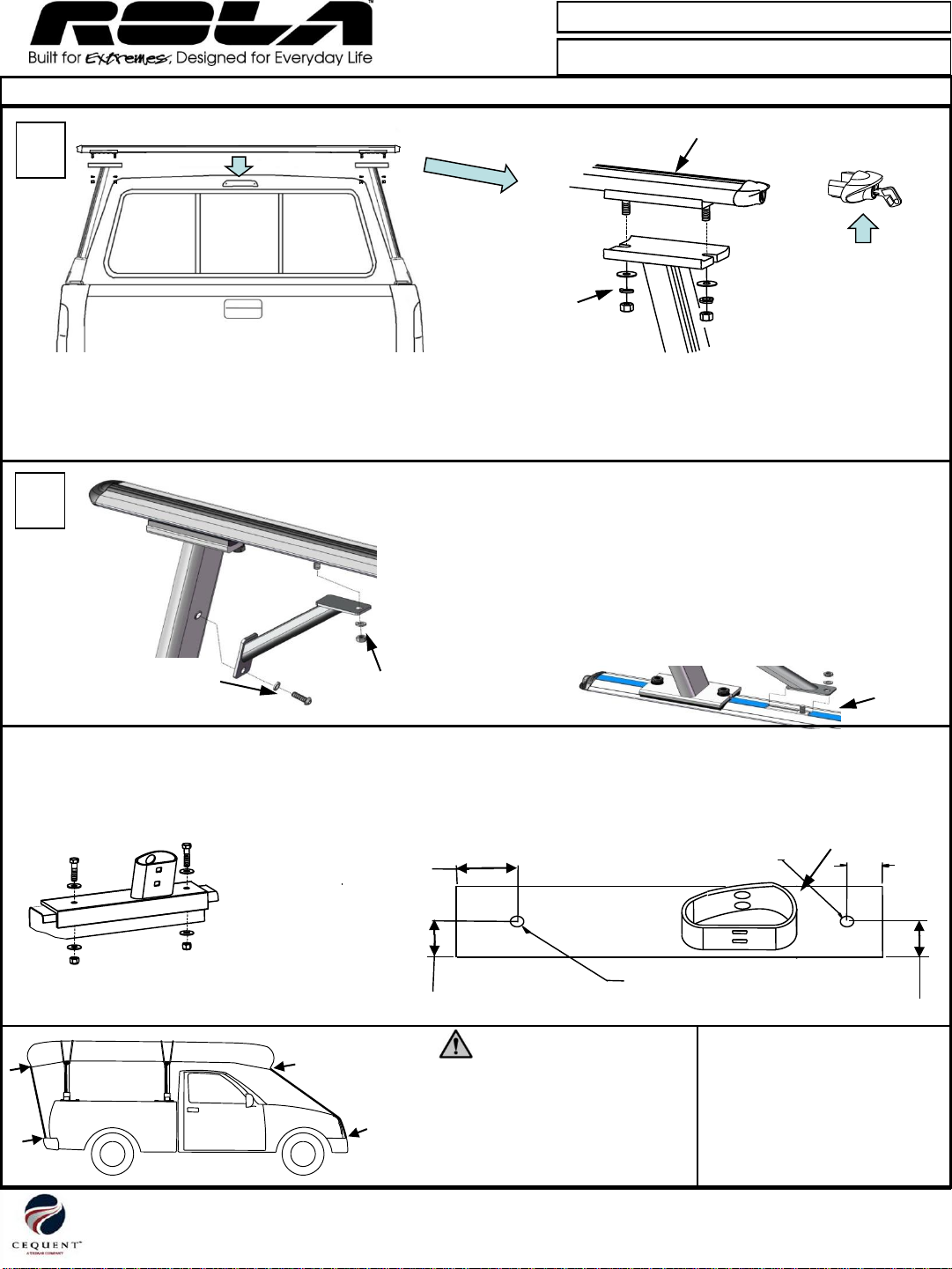

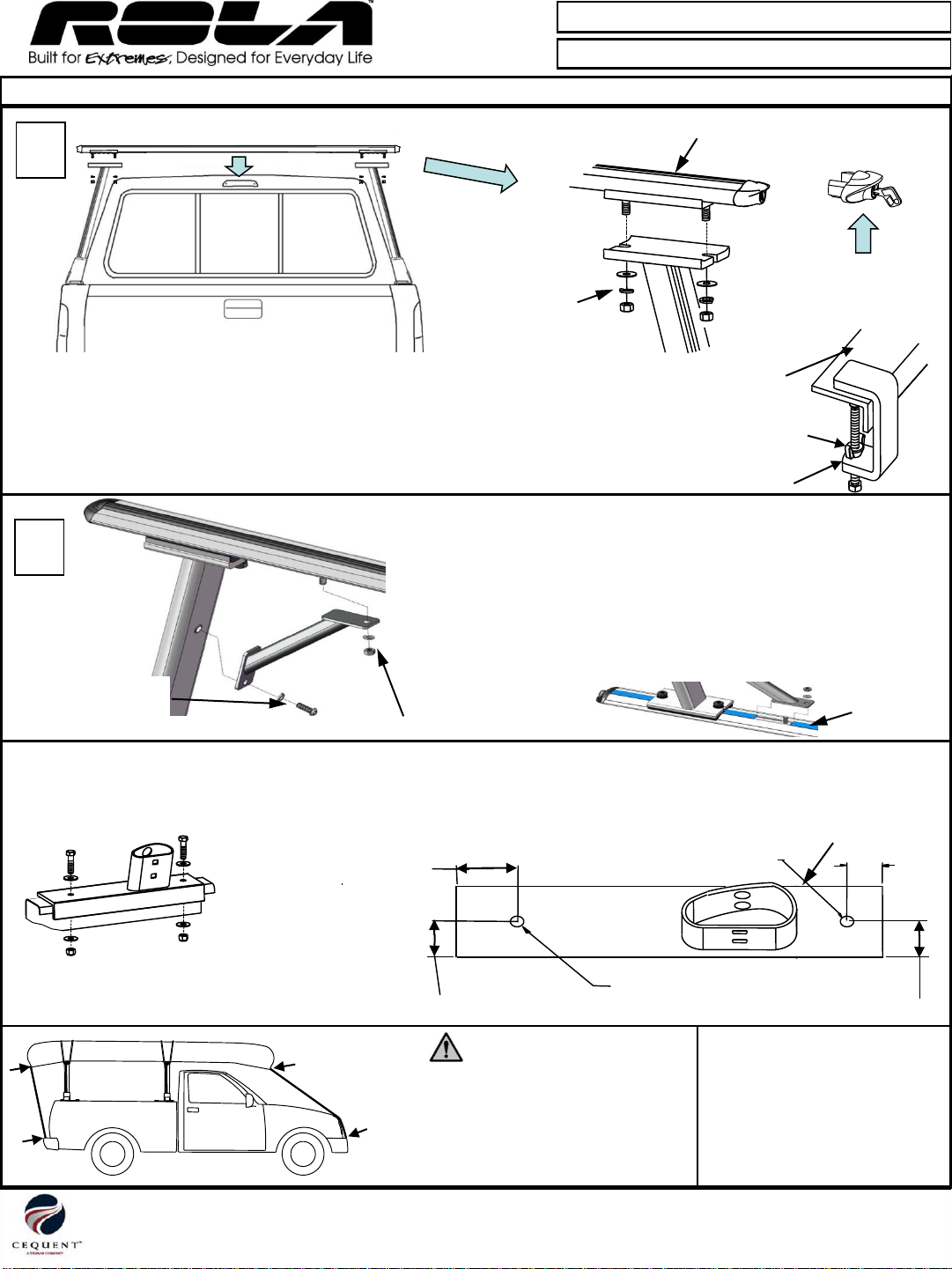

•Secure crossbars to supports using the M10 flat washer, lock washers and hex nuts
onto carriage bolts.
•Securely tighten all M10-1.5 fasteners (approximately 25 Lb.-Ft. )
•Confirm position of supports and ensure alignment of supports with bed and
securely tighten clamps.
•Tighten wing nut against bottom of clamp. Clamp
Wing nut
Support
Optional permanent mounting
Your Pick-Up-Rack™ can be permanently mounted to your truck if you desire. You will need (8) M10-1.5 Grade 5 hex bolts, (16) M10 flat washers and (8) M10-1.5
grade “A” lock nuts. Stainless steel hardware is recommended. Start by placing a piece of tape on top of the mounting base. Mark the tape as shown below. Place
the mounting base on the truck and check that there will be no interference where the bolts will be placed. Remove the base from the truck and drill the (2) 10mm
holes in the marked locations on the base. Mark the truck bed rails using the drilled base as a template. Then drill the (2) 10mm holes in truck bed rail, 4 places.
Place a M10 washer on a M10-1.5 bolt and insert it though the base
and truck bed. Install a M10 washer and M10-1.5 nut on the bolt
underneath the bed rail and tighten.
Support Base
75
MAXIMUM
DRILL (1) 10 HOLE
THIS LOCATION
25
MINIMUM
CENTER
OF BED RAIL
(62 REF.)
25
DRILL (1) 10 HOLE CENTER
OF BED RAIL
(62 REF.)

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
Printed in China

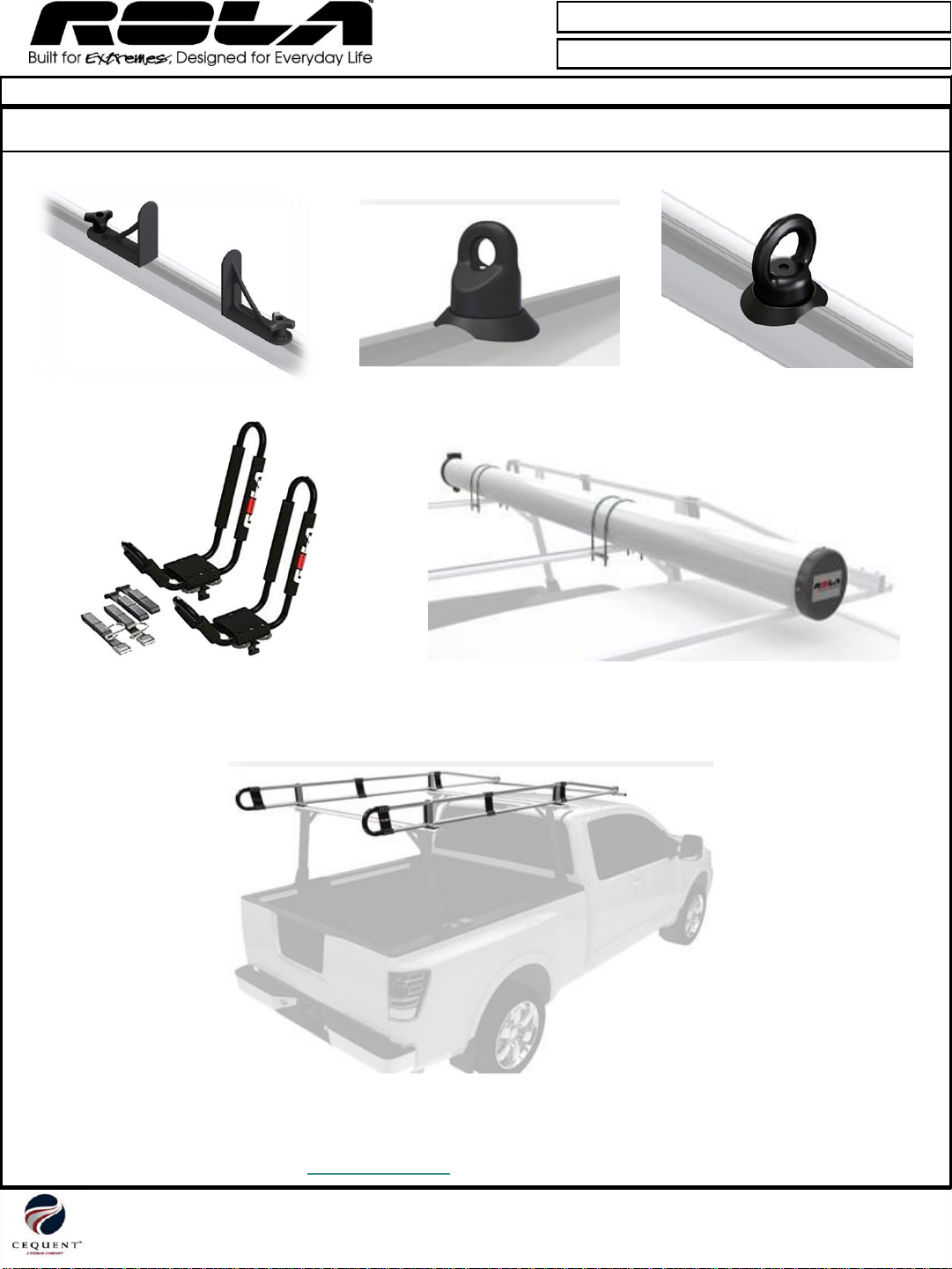

Accessories:
* PVC pipe shown –not included
A number of accessories for carrying special loads are available. Visit: www.rolaproducts.com for more information.
Page 6 of 7

Cequent Performance Products, Inc.
Plymouth, MI 48170
Technical Service: [phone]
59742N Rev G 4-19-16
Product Code:
Product Name:
59742
Printed in China
Pick-Up-Rack™
Please read all instructions carefully before assembly, installation and/or use of this product.
WARNING!
•DO NOT exceed the lower of the maximum load capacity of 800 lbs. (363 Kgs.) evenly distributed, or vehicle manufacturer’s
rating for Bed Rail Mounted Truck Racks.
•“Distributed load” is defined as a load that is not concentrated in a small area.
•Any load carried above the bed rails will increase your truck’s center of gravity and will significantly hinder your trucks ability to
maneuver, stop turn or accelerate. Avoid sharp turns and excessive speeds as this will increase risks.
•This truck rack is solely intended for, and only safe for, transporting ladders, lumber, pipe and other similar materials or
recreational items such as canoes and kayaks.
•Any modification or unintended use of this product voids any warranty and could create a hazardous condition that may result
in property damage, serious bodily injury and/or death.
•Truck beds with liners may require modification prior to use of the product.
•Not for off-road use.
•Only use non-stretch tie down straps.
IMPORTANT!
•Loads that exceed the vehicle manufacturer cargo and / or entire gross vehicle weight (GVW) rating, are not covered by
warranty.
•Always evenly distribute load on rack before driving.
•Loads must be secure according to local height and identification regulations and or laws.
•Secured loads and connections must be re-checked periodically for tightness.
•Overloading the vehicles GVW may cause damage and severely alter the vehicle’s handling and braking characteristics and or
cause the vehicle to roll over.
•It is recommended the tailgate be in the up position during use to better stabilize the truck bed.
•For safety to your vehicle and rack system, obey all posted speed limits and traffic cautions. Adapt your speed to the conditions
of the road and the load being carried.
•All locks must be turned and moved periodically to ensure smooth operation. Use graphite or dry lubricant on locks.
•Cequent locks are designed to deter theft and vandalism, but should not be considered theft proof. Remove valuable gear if
your vehicle is unattended for an extended period of time. Place one key in the glove department.
•Lubricate hardware with anti-seize for best long term performance.
•Failure to follow these warnings or instructions will void the warranty.
Vehicle Fit
The Pick-Up-Rack™ was designed to be installed on trucks without a traditional over the rail plastic bed liner. Installation is
possible on trucks with under-the-rail bed liners with minimal trimming. Spray on bed liners will not interfere with this product.
The Pick-Up-Rack™ is based on vehicle designs available at the revision date of these instructions.
Recommendations
•Inspect entire rack often. Discontinue use if any signs of damage are seen such as bends, creases, cracks or breaks.
•Check all connections for tightness.
•If the rack will not be moved or removed frequently, it may be helpful to use a thread locker on connecting hardware.
For lost key replacement or other service items call customer service: 1-888-521-0510 or visit: www.rolaproducts.com.
Please have lock core number or part numbers available. Visit www.rolaproducts.com for accessories.
Page 7 of 7

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
ADVERTENCIA: NO exceda 800 lbs. (363 Kgs.)
ADVERTENCIA: NO exceda la calificación de peso que indica el fabricante del vehículo.
Llave de cubo, 17 mm
Llave, 17 mm
Llave hexagonal, 1/8"
Herramientas necesarias:
Cinta de medir
Llave hexagonal, 5 mm
Segueta Lápiz para marcar
Visite www.rolaproducts.com para las instrucciones revisadas más recientes.
Llave de cubo, 13 mm
Página 1 de 7

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
A2x B2x C2x D2x
E/F 2x H4x I4x
G2x J
K L M NO8x
P
16x
S
8x
Q
16x
R
8x
T/U
4x
V
8x 4x 4x 1x
8x
Página 2 de 7
Frente izquierda /
Atrás derecha
Frente derecha /
Atrás izquierda
ARTÍCULO DESCRIPCIÓN
A Soporte vertical izquierdo
B Soporte vertical derecho
C Montaje de la cama frente izquierda / atrás derecha
D Montaje de la cama frente derecha / atrás izquierda
E Cubierta y tornillo de fijación de 1/4-20, izq.
F Cubierta y tornillo de fijación de 1/4-20, der.
G Ensamble de travesaños
H Adaptador de montaje
I Refuerzo esquinero
J“ C” Abrazadera
K Arandela de bloqueo, M10
L Tuerca hexagonal, M10-1.50
M Perno en T, M10-1.50 x 32 mm
ARTÍCULO DESCRIPCIÓN
N Arandela plana, M10
O Perno de carruaje, M10-1.50 x 50 mm
PPerno en T, M8-1.25 x 22 mm
QArandela de bloqueo, M8
RTuerca hexagonal, M8-1.25
STornillo cabeza de botón, M8-1.25
TLlave hexagonal, 5 mm
U Llave hexagonal, 1/8”
VTapa de plástico
W
X
Y
Z
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
8x
******** NOTA: Lubricar con el hardware antiadherente para un mejor rendimiento a largo plazo. ********

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
Cubierta
Soporte vertical
•Deslice la cubierta por encima del soporte
vertical como se muestra.
•Insertar la tapa de plástico.
1
2
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
•Deslice el soporte vertical y la cubierta hacia el montaje de la
cama.
•Instale dos pernos de carruaje M10 x50 mm de largo a través de
los dos orificios cuadrados en la parte posterior del montaje de
la cama y a través del soporte vertical.
•Instale las arandelas de bloqueo M10 y tuercas hexagonales
sobre los pernos de carruaje.
•Apriete firmemente todos los fijadores M10 (aproximadamente
25 Lb-pies )
¡NOTA IMPORTANTE! Utilice lubricante anti-agarrotamiento en todas
las piezas de acero inoxidable. NO use herramientas
neumáticas para instalar piezas.
•Deslice la cubierta hacia su posición y asegúrela con un tornillo
de fijación de ¼ -20 usando una llave hexagonal de 1/8"
NO apriete en exceso.
•Repita los pasos 1 y 2 para los cuatro soportes verticales.
Tornillo de
fijación ¼ -20
Montaje de la cama
Ensamble de los montajes de la cama y soportes verticales
3
Instalación en el vehículo:
Perno de carruaje M10 x 50 mm
Arandela de bloqueo M10
Tuerca hexagonal M10
(2) lugares
tapa de plástico
Página 3 de 7
•barandas de las camas limpias.
•Soportes Verticales lugar en barandilla de la cama en el
lugar deseado. El extremo largo de la base debe apuntar
hacia el interior de la caja de la camioneta.
TIP: Lugar de montaje es diferente para cada diseño de la
cama y puede requerir un ajuste para evitar interferencias
con el hardware de montaje.
•Fije las abrazaderas y apriete a mano.
•Garantizar tanto el apoyo bases están alineados de
adelante hacia atrás en el carril de la cama, las dos
partes.
•Deja pinzas ligeramente suelto en este paso para
facilitar la alineación travesaño en los pasos 5 y 7.
Clamp
Wing nut
** Nota: Algunos revestimientos de cama o cubiertas Barandilla de cama pueden requerir alteración. Puede ser necesario para
cortar una sección del forro en la parte inferior de la baranda.

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
4
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
•Retire las tapas terminales y las cubiertas
inferiores de los travesaños.
6
Cubierta
inferior
Tapa
terminal
•Coloque los travesaños sobre los soportes verticales y centre el travesaño de lado a lado.
•Alinee los adaptadores y los pernos en T M10 con los rebordes de los soportes verticales.
•NOTA IMPORTANTE: Asegúrese de que el travesaño esté plano sobre los rebordes del soporte vertical.
Adaptador
Perno en T M8
INCORRECTO
CORRECTO
Rebordes de los soportes verticales
5
Perno en T M10
Desbloqueada Bloqueada
Página 4 de 7
Bottom view of crossbar
Mark Mark Mark
Mark
Mark
Mark
•Ponga la barra vertical en el centro de soporte y de lado a lado.
•Asegúrese de alinear los bloques adaptadores con la vertical Compatible
con bridas.
•Marque con un lápiz la ubicación de la barra en cada lado de la vertical
de soporte de la brida y la esquina Brace pie de amparo instalación.
•NOTA IMPORTANTE: Es importante paso 7 que se asegure de que la
barra esté en posición horizontal sobre las bridas de soporte vertical. Si
el travesaño no se sienta plana, el perno de coche puede girar dentro
travesaño mientras aprieta.
“A” “B” “C” “B” “A”
•Retire travesaño de soportes verticales. Eliminar los bloques del adaptador de barras transversales.
•Medir la distancia "A", "B", "C" de marcas de lápiz hechas en el paso se muestra arriba.
•Usando un pequeño corte vio, cortar la cubierta inferior a (2) longitud "A", (2) longitud "B", y (1) Longitud de "C.
•Instalar "C" de longitud bajo cubierta, a continuación, (2) M8 pernos en T, a continuación, "B" de longitud bajo cubiertas, a continuación, (4)
M10 pernos en T (2) por lado con los dos (2) bloques adaptadores, a continuación, "A" longitudes bajo cubiertas como se muestra a
continuación. TIP: Alinear bajo cubierta con marcas hechas en el paso anterior.

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
7
•Asegure los travesaños a los soportes verticales con las arandelas planas M10, arandelas de bloqueo y tuercas hexagonales sobre los
pernos en Ten los travesaños.
•Apriete firmemente todos los fijadores M10 a38 lb-pies. (52 N*M)
Arandela plana
M10
Arandela de
bloqueo M10
Tuerca hexagonal
M10
(8) lugares
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
Retire la tapa lateral y la
tira de amortiguamiento
para utilizar la ranura en T
de accesorios en el
travesaño
Tira de
amortiguamiento
ADVERTENCIA
Siempre asegure el frente y la parte
posterior de las cargas largas a los
extremos del vehículo para el
transporte seguro. No hacerlo puede
resultar en daños a la propiedad,
lesiones personales o la muerte.
RETIRE EL CARGADOR Y
ACCESORIOS CUANDO NO
ESTÉN EN USO Y ANTES DE
ENTRAR A UN LAVADOR
AUTOMÁTICO DE
VEHÍCULOS
8
Arandela de bloqueo M8
Tuerca hexagonal M8
Arandela de bloqueo M8
Tornillo cabeza de botón M8
•Levante el refuerzo esquinero a su posición y una la parte superior del refuerzo al
perno en T M8 en el travesaño usando (1) tuerca hexagonal M8 y arandela de
bloqueo como se muestra.
Nota: Ajuste las cubiertas inferiores de manera que el refuerzo esquinero
quede plano contra el travesaño.
•Luego, instale el tornillo de cabeza de botón M8 y la arandela de bloqueo en la
tuerca de remache en el tubo de soporte vertical.
•Apriete firmemente todos los fijadores M8 a 25 Lb-pies. (34 N*M)
Nota: Se proporciona una llave hexagonal M5 para el tornillo de cabeza de botón.
•Repita los pasos para los cuatro refuerzos esquineros.
cubiertas
inferiores
Página 5 de 7
un montaje permanente opcional
Su Pick-up-Rack ™ se puede montar de forma permanente a su camión si lo desea. Necesitará (8) M10-1.5 Grado 5 pernos hexagonales, (16) de
M10 y arandelas planas (8) M10-1.5 grado "A" tuercas de seguridad. Se recomienda herrajes de acero inoxidable. Comience por colocar un trozo de
cinta adhesiva en la parte superior de la base de montaje. Marcar la cinta como se muestra a continuación. Coloque la base de montaje en el
camión y comprobar que no habrá interferencias en la que se colocan los tornillos. Retire la base del camión y perforar los orificios (2) de 10 mm en
las ubicaciones marcadas en la base. Marcar las barandillas de la cama del camión utilizando la base perforada como una plantilla. A continuación,
perfore los (2) orificios de 10 mm de barandilla de la cama del camión, 4 plazas.
Coloque una arandela M10 en un perno M10-1.5 e insertarlo
pesar de que la base y el camión de plataforma. Instalar una
arandela y una tuerca M10 M10-1.5 en el tornillo debajo de la
barandilla de la cama y apriete.
Base de soporte
75
MÁXIMO
TALADRO (1) 10 HOLE
25
MÍNIMO
CENTRAR DE barandilla
de la cama(62 REF.)
25
TALADRO (1) 10 HOLE CENTRAR DE barandilla
de la cama(62 REF.)

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
Accesorios:
* Se muestra tubo de PVC - no se incluye
Tenemos disponibles una variedad de accesorios para cargas especiales. Visite: www.rolaproducts.com para información
adicional.
Página 6 de 7

Cequent Performance Products, Inc.
Plymouth, MI 48170
Servicio técnico: [phone]
Código del producto:
Nombre del producto:
59742
Impreso en China
Pick-Up-Rack™
59742N Rev G 4-19-16
Lea atentamente todas las instrucciones antes de armar, instalar y/o usar este producto.
¡ADVERTENCIA!
•NO exceda el valor menor de la capacidad máxima de carga de 800 lbs. (363 Kgs.) uniformemente distribuida, o la calificación
del fabricante del vehículo para los cargadores de vehículos montados sobre los largueros de la cama.
•"Carga distribuida" se define como una carga que no se concentra en un área pequeña.
•Cualquier carga transportada por encima de los largueros de la cama aumentará el centro de gravedad del vehículo y dificultará
en gran medida la capacidad del vehículo para de maniobrar, frenar, girar o acelerar. Evite giros cerrados y las velocidades
excesivas, ya que esto aumentará los riesgos.
•Este cargador para vehículo está destinada exclusivamente, y es seguro solo para transportar escaleras, madera, tubería y otros
materiales similares o artículos de esparcimiento tales como canoas y kayaks.
•Cualquier modificación o uso inadecuado de este producto anula cualquier garantía y podría crear una condición peligrosa que
puede provocar daños materiales, lesiones corporales graves y/o muerte. La única excepción es el montaje permanente con el
método prescrito.
•Los forros de camas de vehículos podrían requerir modificación antes del uso del producto.
•No es para uso fuera de carretera.
•Use únicamente correas de amarre que no estiren. ¡IMPORTANTE!
•Las cargas que excedan el peso de carga del fabricante del vehículo y/o el peso bruto del vehículo completo (GVW), no están
cubiertas por la garantía.
•Siempre distribuya uniformemente la carga sobre el cargador antes de conducir.
•Las cargas deben asegurarse de acuerdo a las regulaciones o leyes locales de identificación y altura.
•Las cargas aseguradas y las conexiones se deben volver a revisar periódicamente para comprobar su firmeza.
•Exceder el peso GVW de los vehículos puede causar daños y alterar gravemente las características del vehículo para
manipulación y frenado y o hacer que el vehículo se vuelque.
•Se recomienda que la puerta trasera esté en la posición cerrada durante el uso para estabilizar mejor la cama del vehículo.
•Por seguridad para su vehículo y sistema de parrilla, siga todas las precauciones de límites de velocidad y tráfico que se indican.
Adapte la velocidad a las condiciones de la carretera y a la carga transportada.
•Todos los candados deben girarse y moverse periódicamente para garantizar su buen funcionamiento. Utilice lubricante de
grafito o seco en los candados.
•Los candados Cequent están diseñados para impedir robos y actos de vandalismo, pero no deben considerarse que son a
prueba de robo. Saque todo equipo de valor si su vehículo está desatendido por un período extendido de tiempo. Coloque una
llave en la guantera.
•Lubrique las piezas con anti-agarrotamiento para un mejor desempeño a largo plazo.
•No seguir estas advertencias o las instrucciones para los productos invalidará la garantía.
Ajuste en el vehículo
El Pick-Up-Rack™ está diseñada para instalarse en vehículos sin el forro plástico tradicional sobre la cama y los largueros. La
instalación es posible en vehículos con forros sobre la cama por debajo de los largueros con un mínimo de recorte. Los forros de
camas aplicados con aerosol no interferirán con este producto.
El Pick-Up-Rack™ se ajusta en diseños de vehículos disponibles en la fecha de revisión de estas instrucciones.
Recomendaciones
•Inspeccione todo el cargador con frecuencia. Suspenda el uso si presenta signos de daño como hendiduras, pliegues, grietas o
roturas.
•Compruebe que todas las conexiones estén bien apretadas.
•Si el cargador no se puede mover ni quitar con frecuencia, puede ser útil usar un bloqueador de roscas sobre las piezas de
unión.
Para el reemplazo de llaves perdidas u otras piezas de servicio llame a servicio al cliente: 1-888-521-0510 ovisite:
www.rolaproducts.com.
Tenga a mano el número de candado o números de partes. Visite www.rolaproducts.com para accesorios.
Página 7 de 7

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
Page 1 de 7
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
AVERTISSEMENT : NE PAS excéder 800 lbs. (363 Kgs.)
AVERTISSEMENT : NE PAS excéder la capacité de charge maximale spécifiée par le fabricant du véhicule.
Douille 17 mm
Clé 17 mm
Clé hexagonale 1/8 po
Outils requis :
Ruban à mesurer
Clé hexagonale 5 mm
Scie à métaux Crayon marqueur
Visiter www.rolaproducts.com pour les dernières mises à jour des instructions
Douille 13 mm

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
Page 2 de 7
Avant gauche / Arrière droite Avant droit / Arrière gauche
ARTICLE DESCRIPTION
A Support vertical gauche
B Support vertical droit
C Support de caisse - Avant gauche / Arrière droite
D Support de caisse - Avant droit / Arrière gauche
E Couvercle et vis de pression 1/4-20 gauches
F Couvercle et vis de pression 1/4-20 droits
G Assemblage de traverse
H Adaptateur de montage
I Renfort de coin
J“C” Clamp
K Rondelle frein M10
L Hex Nut M10-1.5
M T-Bolt M10-1.5
ARTICLE DESCRIPTION
N Rondelle plate M10
O Boulon de carrosserie M10-1.50 x 50mm
PBoulon en T M8-1.25 x 22mm
QRondelle frein M8
RÉcrou hexagonal M8-1.25
SVis à tête bombée M8-1.25
TClé hexagonale 5mm
U Clé hexagonale 1/8 po
VCapuchon de plastique
W
X
Y
Z
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
A2x B2x C2x D2x
E/F 2x H4x I4x
G2x J
K L M NO8x
P
16x
S
8x
Q
16x
R
8x
T/U
4x
V
8x 4x 4x 1x
8x
8x
******** NOTE: Lubrifier avec du matériel antiadhésif pour une meilleure performance à long terme. ********

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
•Nettoyer les rails de lit.
•Lieu Vertical Prise en charge sur le rail de lit à l'endroit désiré. La longue fin
de base doit pointer vers l'intérieur du lit de camion.
ASTUCE: Lieu de montage est différent pour chaque modèle de lit et peut nécessiter
un ajustement pour éviter toute interférence avec le matériel de montage.
Page 3 de 7
Couvercle
Support vertical
•Glisser le couvercle sur le support vertical, comme
illustré.
•Insérer le capuchon de plastique
1
2
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
•Glisser le support vertical et le couvercle sur le support de caisse.
•Insérer deux boulons de carrosserie M10 x50 mm à travers deux trous
carrés dans l'arrière du support de caisse puis dans le support vertical.
•Enfiler des rondelles freins et des écrous hexagonaux M10 sur les boulons
de carrosserie.
•Serrer fermement toute la visserie M10 (environ 25 lb-pi).
REMARQUE IMPORTANTE ! Utiliser un lubrifiant pour filetage
antigrippant sur toute la visserie en acier inoxydable. NE PAS utiliser
d'outils pneumatiques pour poser la visserie.
Glisser le couvercle en position et fixer à l'aide de la vis de pression ¼-20
et de la clé hexagonale 1/8 po.
NE PAS serrer à l'excès.
•Répéter les étapes 1 et 2pour tous les supports verticaux.
Vis de pression ¼-20
Support de caisse
Assemblage de supports de caisse et supports verticaux
3
Installation sur véhicules :
Boulon de carrosserie
M10 x 50mm
Rondelle frein M10
Écrou hexagonal M10
Deux (2) endroits
Capuchon en plastique
•Fixer des pinces et serrer à la main.
•Veiller à la fois le soutien des bases sont alignées avant vers
l'arrière sur le rail de lit, les deux côtés.
•Laissez pinces un peu lâche à cette étape pour faciliter
l'alignement barre transversale dans les étapes 5 et 7.
Clamp
Wing nut
** Remarque: Certains paquebots de lit ou des couvertures bedrail peuvent nécessiter la modification. Il peut être
nécessaire de découper une partie de la doublure sur la face inférieure du rail de support.

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
Page 4 de 7
4
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
•Retirer les capuchons d'extrémité et les insertions des traverses.
6
Insertion
Capuchon d'extrémité
•Placer les traverses sur les supports verticaux et les centrer dans le sens latéral.
•Aligner les adaptateurs et les boulons en T M10 sur les embases des supports verticaux.
•REMARQUE IMPORTANTE : S'assurer que la traverse repose à plat sur les embases des supports verticaux.
Adaptateur
INCORRECT
CORRECT
Embase de support vertical
Déverrouillé Verrouillé
Vue de dessous de la barre transversale
M8 T-Bolt
M10 T-Bolt
marque marque marque
marque
marque
marque
•Placer la barre transversale sur Vertical Prise en charge et le centre d'un côté à
côté.
•Assurez-vous d'aligner les blocs Adapter à la verticale Supporte Flanges.
•Mark avec un crayon l'emplacement barre transversale de chaque côté du support
vertical Bride et Corner Brace pied pour sous le couvert de l'installation.
•NOTE IMPORTANTE: Il est important à l'étape 7 de vous assurer que la barre
transversale est assis à plat sur les brides support vertical. Si la barre transversale
ne siège pas à plat, le boulon peut tourner à l'intérieur de la barre transversale lors
du serrage.
5
“A” “B” “C” “B” “A”
•Retirer la barre transversale de supports verticaux. Retirer blocs d'adaptation de croisillons.
•Mesurer la distance "A", "B", "C" de marques de crayon effectués à l'étape ci-dessus.
•En utilisant une petite scie à métaux, couper le sous le couvert (2) de longueur "A", (2) de longueur "B", et (1) longueur "C.
•Installer "C" longueur sous le couvert, puis (2) M8 T-Bolts, puis "B" longueur sous des couvertures, puis (4) M10 T-boulons (2) de chaque côté avec les
(2) blocs d'adaptation, puis "A" longueurs sous les couvertures, comme indiqué ci-dessous. ASTUCE: Alignez sous le couvert avec les marques faites à
l'étape ci-dessus.

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
Page 5 de 7
7
Rondelle plate M10
Rondelle frein M10
Écrou hexagonal M10
Huit (8) endroits
Veuillez lire attentivement toutes les instructions avant l’assemblage, l’installation et/ou l’utilisation de ce produit.
Retirer le capuchon d'extrémité
et la bande d'isolement pour
insérer l'accessoire "T-Slot"
dans la traverse.
Bande d'isolement
AVERTISSEMENT
Pour s'assurer d'un transport sécuritaire,
toujours attacher l'avant et l'arrière des
objets longs aux extrémités du véhicule. Le
défaut d’observer cette mesure de sécurité
peut causer des dommages, des blessures
ou le décès.
ENLEVER VOTRE PORTE-
BAGAGES ET LES ACCESSOIRES
LORSQU’ILS NE SERVENT PAS
OU AVANT D’ENTRER DANS
UN LAVE-AUTO
AUTOMATIQUE.
8
Rondelle frein M8
Écrou hexagonal M8
Rondelle frein M8
Vis à tête bombée M8
•Soulever le renfort de coin en position et fixer le haut du renfort au boulon en T M8
dans la traverse à l'aide d'un (1) écrou hexagonal M8 et d'une rondelle frein, comme
illustré.
Nota : Ajuster les insertions de façon que le renfort de coin repose à plat
contre la traverse.
•Poser ensuite la vis à tête bombée M8 et la rondelle frein dans l'écrou à rivet dans
le tube du support vertical.
•Serrer toute la visserie M8 au couple de serrage de 25 lb-pi (34 N.m).
Nota : Une clé hexagonale M5 est fournie pour la vis à tête bombée.
•Répéter les étapes pour tous les quatre renforts de coin.
Insertions
•croisillons sécurisés sur des supports en utilisant la rondelle plate M10, rondelles de
blocage et les écrous hexagonaux sur les boulons de transport.
•Bien serrer toutes les attaches de M10-1.5 (environ 25 lb-pi)
•Confirmer la position des supports et d'assurer l'alignement des supports avec lit et
serrer des pinces.
•Serrer écrou contre bas de la pince.
Serrer
Écrou papillon
Soutien
Montage permanent en option
Votre Pick-Up-Rack ™ peut être monté de façon permanente à votre camion si vous le désirez. Vous aurez besoin (8) M10-1.5 grade boulons 5 hex, (16) M10 rondelles plates et (8)
M10-1.5 "A" écrous grade. Matériel en acier inoxydable est recommandé. Commencez par placer un morceau de ruban adhésif sur le dessus de la base de montage. Marquez la
bande comme indiqué ci-dessous. Placez la base de montage sur le camion et vérifier qu'il n'y aura pas d'interférence où les boulons seront placés. Retirez la base du camion et percer
les trous (2) 10mm dans les emplacements marqués sur la base. Marquez les rails de lit de camion en utilisant la base de forage comme un modèle. Ensuite, percez les (2) trous de
10mm dans le rail de lit de camion, 4 places.
Placez une rondelle M10 sur un boulon de M10-1.5 et insérez bien
le lit de base et camion. Installer une rondelle M10 et M10-1.5
écrou sur le boulon sous le rail de lit et serrer.
base de soutien
75
MAXIMUM
FORET (1) 10 TROU
25
LE MINIMUM
CENTRE
DE LIT RAIL
(62 REF.)
25
FORET (1) 10 TROU CENTRE
DE LIT RAIL
(62 REF.)

Cequent Performance Products, Inc.
Plymouth, MI 48170
Service technique : [phone]
59742N Rev G 4-19-16
Imprimé en Chine
Code de produit :
Nom du produit :
59742
Pick-Up-Rack™
Page 6 de 7
Accessoires :
*Tuyau PVC illustré–non inclus
Ensemble de butées de charge
(vendu en ensemble de 4)
Pièce no 59794
Ensemble de boulons à oeil
(vendu en ensemble de 4)
Pièce no 59796
Ensemble d'anneaux d'arrimage
(vendu en ensemble de 4)
Pièce no 59795
J-Rac Porte-kayaks
(vendu en ensemble de 2)
Pièce no 59912
Porte-tuyau –6 po diamètre
Pièce no 59797
Ensemble de poutrelles d'arrimage
Pièce no 59798
Plusieurs accessoires sont disponibles pour transporter des charges spéciales.
Visiter : www.rolaproducts.com pour de plus amples renseignements.
