Rotheigner Air Premium 125 User manual

1
D
Lieber Kunde,
vielen Dank, dass Sie sich für einen
Axialabsaugventilator von Rotheig-
ner entschieden haben.
Bitte lesen Sie diese Bedienungsan-
leitung vollständig durch, beachten
Sie die Sicherheitshinweise und be-
wahren sie die Anleitung für späte-
ren Gebrauch auf.
Zeichenerklärung
Bitte lesen Sie diese Bedie-
nungsanleitung aufmerksam
durch, und bewahren Sie diese für
späteren Gebrauch auf.
Achtung! Unfall- und Verlet-
zungsgefahr sowie schwere
Sachschäden möglich.
Schutzklasse II
Lieferumfang
1x Axialabsaugventilator
1x Schraubensatz
Falls Teile fehlen oder beschädigt
sind, wenden Sie sich bitte an Ihren
Hornbach-Markt.
Inhaltsverzeichnis
Lieferumfang 1
Zeichenerklärung 1
Sicherheitshinweise 2
Bestimmungsgemäße Verwendung 5
Installation 6
Pflege und Wartung 7
Drehzahleinstellung 8
Einstellen der Verzögerung 8
Technische Daten 10
Fehlerbehebung 10
Entsorgung 11

2
D
SICHERHEITS-
HINWEISE
Montage und Wartung
dürfen nur von qualifi-
zierten Elektrikern mit
gültiger Erlaubnis für
elektrische Arbeiten an
Geräten bis 1000 V und
nach sorgfältiger Lek-
türe der Gebrauchsan-
weisung vorgenommen
werden.
·Das Gerät vor der Monta-
ge auf sichtbare Schäden
am Lüfterrad und am Ge-
häuse kontrollieren. Das
Lüftergehäuse muss frei
von Gegenständen sein,
welche die Laufradschau-
feln beschädigen könn-
ten.
·Dieses Gerät ist nicht
für den Gebrauch durch
Personen (einschließ-
lich Kinder) mit einge-
schränkten körperlichen,
sensorischen oder menta-
len Fähigkeiten vorgese-
hen, es sei denn, sie wer-
den beaufsichtigt oder
wurden von einer für ihre
Sicherheit verantwortli-
chen Person hinsichtlich
der Verwendung des Ge-
rätes eingewiesen.
·Kinder dürfen nicht mit
dem Gerät spielen.
·Vor Anschluss-, Wartungs-
und Reparaturarbeiten
das Gerät von der Strom-
versorgung trennen.
·Zweckentfremdung des
Gerätes oder unzulässige
Veränderungen sind un-
tersagt.
·Das Gerät darf nicht zum
Aktivieren von Wasserer-
hitzern, Heizgeräten usw.
verwendet werden.
·Das Gerät nicht mit nas-

3
D
sen oder feuchten Kör-
perteilen (z. B. Hände
oder Füße) berühren.
·Die elektrische Anlage,
an welche das Gerät an-
geschlossen werden soll,
muss den geltenden regi-
onalen elektrischen Nor-
men und Standards ent-
sprechen.
·Das Gerät darf nur am
Netz angeschlossen wer-
den, wenn die Span-
nungs- und Frequenzwer-
te des Netzes den auf dem
Typenschild angegebenen
Werten entsprechen.
·Die elektrische Verkabe-
lung muss mit einem Si-
cherungsautomaten mit
einem Spalt von mindes-
tens 3 mm zwischen den
Unterbrecherkontakten
an allen Polen ausgestat-
tet sein (Überspannungs-
kategorie III).
·Das Eindringen von Rauch,
Kohlenmonoxid und an-
deren Verbrennungspro-
dukten in den Raum durch
offene Schornsteinzüge
oder andere Brandschutz-
einrichtungen verhindern.
Auf ausreichende Frisch-
luftzufuhr für eine ein-
wandfreie Verbrennung
und Gasabsaugung durch
den Abzug der treibstoff-
betriebenen Einrichtun-
gen sorgen, um einen
Rückstrom zu verhindern.
Die örtlichen Normen zu
diesem Thema beachten.
·Es ist verboten, mit dem
Gerät Luft in Heißluftka-
näle einzuleiten, welche
für die Absaugung von
Abgasen von Öfen oder
anderen Verbrennungs-
anlagen verwendet wer-
den.
·Das Gerät nicht in einer

4
D
Umgebung mit gefähr-
lichen, entflammbaren
Substanzen oder explosi-
onsgefährlichen Stoffen
und Dämpfen, z. B. Spi-
ritus, Benzin, Insektizide,
usw. verwenden.
·Der vom Gerät transpor-
tierte Luft- oder Abgas-
strom muss sauber und
frei von fettigen Bestand-
teilen, Ruß, chemischen/
ätzenden Mitteln und
entflammbaren oder ex-
plosiven Gemischen sein.
·Den Lufteinlass und -aus-
lass des Gerätes auf keine
Weise blockieren, um ei-
nen bestmöglichen Luft-
durchlass zu ermöglichen.
Wenn Luftkanäle verwen-
det werden, darauf ach-
ten, dass der Kanal nicht
blockiert ist.
·Nicht auf dem Gerät sit-
zen oder Gegenstände
darauf stellen.
·Bei Störungen, Unregel-
mäßigkeiten oder Fehlern
jeglicher Art das Gerät
vom Netz trennen und
einen qualifizierten Elek-
triker kontaktieren. Für
Reparaturen nur Origina-
lersatzteile verwenden.
·Die Nichtbeachtung nach-
stehender Anweisungen
kann Schäden am Gerät
verursachen:
- Das Gerät nicht bei Tem-
peraturen über dem in
den technischen Daten
vorgegebenen Umge-
bungstemperaturbe-
reich verwenden.
- Das Gerät nicht Wit-
terungseinflüssen wie
Regen, Sonneneinstrah-
lung, Schnee usw. aus-
setzen.
- Das Gerät oder Teile da-
von nicht in Wasser oder

5
D
andere Flüssigkeiten ein-
tauchen. Bestimmungsgemäße
Verwendung
Das Gerät ist für die Be-
oder Entlüftung durch kur-
ze Kanäle vorgesehen. Der
Lüfter ist für die Wand-
oder Deckenmontage ge-
eignet.
Jegliche anderweitige Ver-
wendung oder Verände-
rung des Gerätes wird als
unsachgemäße Verwen-
dung betrachtet und kann
erhebliche Gefahren verur-
sachen.

6
D
6Verdrahtung
Das Gerät mit Hilfe der Schrauben
montieren, und das Kabel wie abge-
bildet anschließen.
1Montage
1. Die Abdeckelemente losschrau-
ben.
2. Die Bohrungen der Montagewin-
kel an der Wand markieren.
3. Die Bohrungen bohren und die
Dübel einsetzen.
4Kabeleinführung
Die Verschlusskappe von der Kabe-
leinführung entfernen.
5Kabelführung
1. Das Kabel durch die Kabeleinfüh-
rung schieben.
2. Das Kabel in der Kabelführung
verlegen.
2Netzanschluss
Den Sicherungsautomaten ausschal-
ten. Darauf achten, dass alle Pole
ausgeschaltet sind.
3Elektrischer Anschluss
Zur Steuerung des Gerätes muss ein
externer Schalter, z.B. ein Lichtschal-
ter, Thermostat, usw. verwendet
werden, und dieser muss zwischen
dem L- und T-Leiter angeschlossen
werden.

7
D
8Einstellung Drehzahl & Ti-
mer
Das Gerät gemäß den Anweisungen
auf der nächsten Seite fachgerecht
einstellen.
9Pflege & Wartung
Vor jeglichen Arbeiten am
Gerät den Lüfter vom Netz
trennen.
1. Die Abdeckung mit einem feuch-
ten, weichen und flusenfreien
Tuch reinigen.
2. Den Rotor mit einer weichen,
sauberen Bürste reinigen.
Die Abdeckung nicht in Wasser ein-
tauchen.
7Deckel
Die Abdeckelemente wie abgebildet
am Gerät anbringen. Diese mit den
kleinen Schrauben befestigen.

8
D

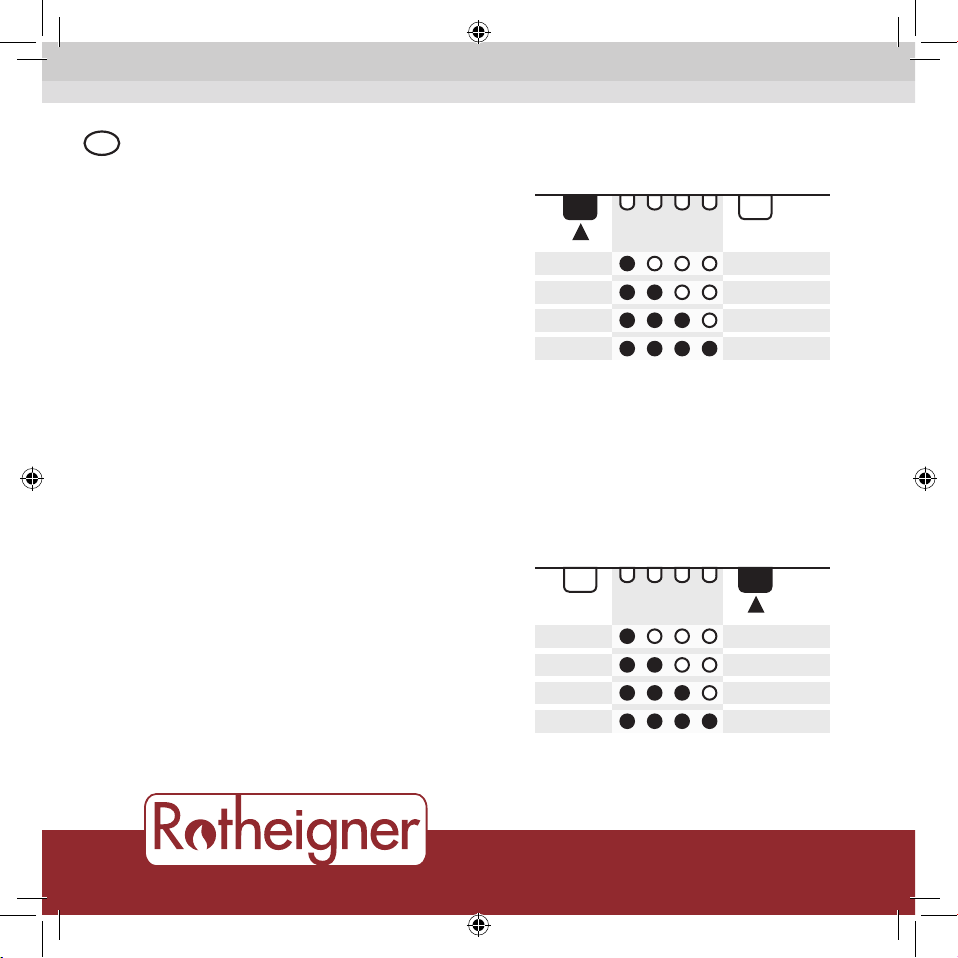

Die Speed-Taste wiederholt betäti-
gen, um die gewünschte Drehzahl
zu wählen.
Die Time-Taste wiederholt betäti-
gen, um die Verzögerung laut nach-
stehender Tabelle einzustellen.
Drehzahleinstellung Geschwin-
digkeit
1
LED
2 3 4
1 x Level 1
2 x Level 2
3 x Level 3
4 x Level 4
Einstellen der Verzögerung / Minuten
Zeit
1
LED
2 3 4
1 x 5 min
2 x 10 min
3 x 20 min
4 x 30 min

9
D
9
Einstellen der Verzögerung / Stunden
Die Time-Taste 5 Sekunden gedrückt
halten, um in den Stunden-Modus
zu wechseln.
Die Time-Taste wiederholt betäti-
gen, um die Verzögerung laut nach-
stehender Tabelle einzustellen.
Zeit
1
LED
2 3 4
1 x 1 h
2 x 2 h
5 x 5 h
8 x 8 h
3 x 3 h
6 x 6 h
9 x 9 h
4 x 4 h
7 x 7 h
10 x 10 h
5 Sek

10
D
Handelsmarke Rotheigner Air Control 100/125/150
Modell Ø 100 Ø 125 Ø 150
Klimazone (Kalt, Durchschnitt, Warm) K D W K D W K D W
kWh/(m2•a) -21,8 -8,4 0,8 -21,2 -7,8 -0,2 - 21,4 -8,1 -0,4
Lüftungsgeräte-Typ RVU / Einflutig
Montierter Antriebstyp Mehrstufenantrieb
Wärmerückgewinnungssystem keines
Wärmewirkungsgrad der Wärmerück-
gewinnung nicht zutreffend
Elektrische Eingangsleistung 14 W 18 W 20 W
Schallleistungspegel 58 dB(A) 62 dB(A) 59 dB(A)
Referenz-Volumenstrom 0,018 m3/s 0,038 m3/s 0,047 m3/s
Referenz-Druckdifferenz 10 Pa 10 Pa 10 Pa
Spezifische Leistungsaufnahme (SPI)
W/(m3/h) 0,221 0,147 0,135
Steuerungstypologie Manuelle Steuerung
Max. interne / externe Leckrate (%) nicht zutreffend
Mischrate von nicht kanalisierter Belüftung nicht zutreffend
Optische Filterwechsel-Warnmeldung nicht zutreffend
Installation eines Lüftergrills für den
gesteuerten Luftauslass keines
Internetadresse: www.hornbach.com
Druckschwankungsempfindlichkeit keines
Luftdichtheit zwischen innen und außen nicht zutreffend

11
D
Fehlerbehebung
Das Gerät arbeitet nicht. Es liegt keine Spannung an.
Den Hauptschalter und/oder die
elektrischen Anschlüsse kontrollie-
ren.
Der Rotor dreht sich nicht. Prüfen, ob die Bewegung gehemmt
wird.
Auf Gegenstände prüfen, die den
Rotor blockieren.
Technische Daten ø 100 ø 125 ø 150
Nennspannung (V) 230 V~ / 50 Hz 230 V~ / 50 Hz 230 V~ / 50 Hz
Nennleistung (W) 14W 18W 20W
Schutzklasse IP 20 IP 20 IP 20
Schutzklasse / II / II / II
Luftstrom (Q)
ohne Rückschlagventil 65 m3/h 100 m3/h 120 m3/h
Totaldruck (Pt) 36,1 Pa 50 Pa 55 Pa
Umgebungstemperatur (T) 40 °C max. 40 °C max. 40 °C max.

12
D
Entsorgung
Das Symbol "durchgestriche-
ne Mülltonne" erfordert die
separate Entsorgung von
Elektro- und Elektronik-Alt-
geräten (WEEE). Solche Geräte kön-
nen gefährliche und umweltgefähr-
dende Stoffe enthalten. Diese
Werkzeuge sind an einer ausgewie-
senen Sammelstelle für das Recyc-
ling von elektrischen und elektroni-
schen Geräten zu entsorgen und
dürfen nicht im unsortierten Haus-
müll entsorgt werden. Dadurch tra-
gen Sie zum Schutz der Ressourcen
und der Umwelt bei. Für weitere In-
formation wenden Sie sich bitte an
die örtlichen Behörden.
Kinder dürfen auf keinen Fall mit
Kunststoffbeuteln und Verpa-
ckungsmaterial spielen, da Verlet-
zungs- bzw. Erstickungsgefahr be-
steht. Solches Material sicher lagern
oder auf umweltfreundliche Weise
entsorgen.

13
F
Cher client,
Nous vous remercions d'avoir porté
votre choix sur un ventilateur extrac-
teur axial de Rotheigner.
Veuillez lire entièrement le présent
manuel, observer les consignes de
sécurité et le conserver pour consul-
tation ultérieure.
Symboles
Veuillez lire attentivement le
présent manuel de l'utilisateur
et le conserver pour vous y reporter
ultérieurement.
Avertissement d'accidents et
de blessures corporelles et de
dommages matériels importants.
Indice de protection II
Fourniture
1x Ventilateur extracteur axial
1x Kit de vis
Si des pièces sont manquantes ou
endommagées, veuillez contacter
votre magasin Hornbach.
Table des matières
Fourniture 13
Symboles 13
Consignes de sécurité 14
Utilisation prévue 17
Installation 18
Entretien & Maintenance 19
Régler la vitesse 20
Régler le temps de retard 20
Caractéristiques techniques 22
Résolution des problèmes 22
Élimination 23

14
F
CONSIGNES DE
SÉCURITÉ
Seuls des électriciens
qualifiés possédant une
autorisation valide pour
les opérations élec-
triques sur des unités
atteignant 1000 V sont
habilités à procéder au
montage et à la mainte-
nance après une étude
minutieuse du manuel
de l'utilisateur.
·Contrôler l'appareil pour
tous dommages visibles
du rotor et de la volute
avant de commencer
l'installation. La volute
doit être dénuée de tous
objets étrangers qui pour-
raient endommager les
lames du rotor.
·Cet appareil n'est pas
destiné à une utilisa-
tion par des personnes
(y compris des enfants)
possédant des aptitudes
physiques, sensorielles
ou mentales réduites à
moins d'être sous surveil-
lance ou d'avoir reçu une
instruction sur l'utilisation
de l'appareil par une per-
sonne responsable de leur
sécurité.
·Les enfants ne doivent
pas jouer avec l'appareil.
·Débrancher l'appareil
du secteur avant toute
connexion, maintenance
et/ou opération de répa-
ration.
·Une mauvaise utilisation
de l'appareil ou des modi-
fications non autorisées
sont interdites.
·L'appareil ne doit pas être
utilisé pour activer les
chauffe-eaux, les radia-
teurs etc.

15
F
·Ne pas toucher l'appareil
avec les parties mouillées
ou humides du corps (par
ex. mains et pieds).
·Le système électrique au-
quel l'appareil devrait être
connecté doit satisfaire
aux normes et standards
électriques locaux en vi-
gueur.
·L'appareil peut être
connecté au secteur uni-
quement si la tension et
la fréquence de ce der-
nier coïncident avec celles
figurant sur la plaque si-
gnalétique.
·Le câblage électrique
fixé doit être équipé d'un
coupe-circuit automa-
tique avec l'espace entre
les contacts de disjonc-
teur sur tous les pôles
d'au moins 3mm (condi-
tions de surtension de
catégorie III).
·Prendre des mesures pour
empêcher la pénétration
de fumée, de monoxyde
de carbone et d'autres
produits de combustion
dans la pièce à travers les
conduits de cheminée ou
d'autres appareils de pro-
tection anti-incendie. Une
alimentation en air frais
susante doit être assu-
rée pour une combustion
correcte et l'évacuation
des gaz à travers la che-
minée de l'équipement de
combustion de mazout
pour empêcher le refou-
lement. Consulter les
normes locales régulant
ces points.
·Il est interdit que l'appa-
reil décharge de l'air dans
les conduits d'air chaud
utilisés pour l'évacuation
des fumées générées par
la combustion des poêles

16
F
ou d'autres dispositifs de
combustion.
·Ne pas utiliser l'appareil
dans un environnement
contenant des substances
dangereuses inflam-
mables ou des matériaux
et vapeurs explosives,
par ex. des spiritueux, de
l'essence, des insecticides
etc.
·Le flux d'air ou de fumées
qui est convoyé par l'ap-
pareil doit être propre et
dénué d'éléments gras, de
suie, d'agents chimiques/
corrosifs et de mélanges
inflammables ou explo-
sifs.
·Ne pas obstruer l’entrée
et la sortie d’air de l’appa-
reil de quelque manière
que ce soit pour assurer
le passage d’air le plus
ecace possible. Lors de
l’utilisation d’une conduite
d’air, s’assurer que celle-ci
n’est pas obstruée.
·Ne pas s’asseoir sur l’ap-
pareil et ne pas mettre
d’objets dessus.
·En cas de dysfonctionne-
ment, d’anomalie ou de
tout autre type de défaut,
débrancher l’appareil du
secteur et faire appel à un
électricien qualifié. Utiliser
exclusivement des pièces
de rechange d’origine
pour les réparations.
·Si les instructions sui-
vantes ne sont pas suivies,
un endommagement de
l’appareil est possible:
- Ne pas utiliser l’appareil
à des températures am-
biantes plus élevées que
celles indiquées dans les
caractéristiques tech-
niques.
- Ne pas exposer l’appa-
reil à des agents atmos-

17
F
phériques par ex. pluie,
soleil, neige etc.
- Ne pas immerger l’appa-
reil ou des parties de ce-
lui-ci dans l’eau ou dans
d’autres liquides.
Utilisation prévue
L'appareil est destiné à ali-
menter ou évacuer l'air
par le biais de courtes lon-
gueurs de conduite. Il est
approprié pour une installa-
tion murale ou au plafond.
Toute autre utilisation ou
modification apportée à
l'appareil est considérée
comme non conforme et
risque d'engendrer des
dangers considérables.

18
F
6Câblage
Installer le dispositif avec les vis et
relier le câble aux cosses, tel qu'il est
indiqué.
1Installation
1. Dévisser les éléments des cou-
vercles.
2. Tracer les trous des supports
d'installation sur le mur.
3. Percer les trous et monter les
bouchons.
4Passage de câbles
Retirer le capuchon du passage de
câbles.
5Routage du câble
1. Acheminer le câble à travers le
passage de câbles.
2. Placer le câble à travers le pas-
sage de câbles.
2Alimentation électrique
Désactiver le coupe-circuit automa-
tique. S'assurer qu'il est désactivé à
tous les pôles.
3Branchement électrique
Un interrupteur externe, par exemple
interrupteur de lumière, thermostat
etc. doit être utilisé pour comman-
der l'appareil, il doit être situé entre
le câble L et le câble T.

19
F
8Régler la vitesse & le timer
Régler l'appareil conformément aux
instructions figurant sur la page sui-
vante.
9Entretien & Maintenance
Débrancher le ventilateur
du secteur avant toute
opération sur l'appareil.
1. Nettoyer le recouvrement avec un
chiffon doux, humide et ne pelu-
chant pas.
2. Utiliser une broche propre douce
pour nettoyer le rotor.
Ne pas immerger le couvercle dans
l'eau.
7Couvercle
Fixer les éléments des couvercles sur
l'appareil, tel qu'il est indiqué. Les
fixer avec les petites vis en consé-
quence.

20
F
Appuyer à plusieurs reprises sur le
bouton Vitesse pour naviguer dans
les vitesses de rotation.
Appuyer à plusieurs reprises sur le
bouton Durée pour régler la durée
conformément au tableau.
Réglage de la vitesse
Vitesse
1
LED
2 3 4
1 x Niveau 1
2 x Niveau 2
3 x Niveau 3
4 x Niveau 4
Régler le temps de retard / minute
Durée
1
LED
2 3 4
1 x 5 min
2 x 10 min
3 x 20 min
4 x 30 min
