RS PRO ILOM-508A User manual

Instruction Manual
ILOM-508A
Milliohm Meter

Milliohm Meter/ English
2016-9-10 / V001 EN-1
Contents
Feature EN-2
General EN-2
Instrument description EN-3
Notice in prior to the testing EN-3
Electrical Specification EN-4
Measurement by the Four Wire type one pair of coated clip EN-4
Precise Impedance measurement EN-5
Battery Replacement EN-6
Replacement of fuse EN-6
Limited Warranty EN-6
Contact information EN-7

Milliohm Meter/ English
EN-2 2016-9-10 / V001
Feature:
Very low impedance measurement by Four Wire type one pair coated clip.
There is a fuse (0.5A/250V) to protect the input circuit.
Applicable measurement of Resistance, Motor coil, Transformer, Printed Circuit
Board.
Accurate measurement of conductor, light electricity and welding point.
Wide measurement range, 0.1 mΩto 20kΩin 6 positions.
D –H Switch: Lockup readings for LCD display.
General:
Display:
3-1/2 digits, LCD display with max. reading of
1999 with decimal point and measurement
unit.
Overload indication:
“OL” indication.
Zero Adjust:
External zero adjust knob.
Low battery indication:
Replace battery as LCD display “ ”.
Reading speed:
2.5 times per second.
Operating attitude:
Max. 2000 meters above level.
Operating ambience:
In-door use, under environmental pollution
grades two
Operating temperature and
R.H. value:
5°C to 40°C, 80%RH or lower.
Storage temperature and R.H.
value:
-10°C to 60°C, 70%RH or lower.
Power supply:
1.5V × 6 NEDA 15F IEC R6Alkaline battery.
AC adapter (not included):
An optional accessory with the specification
required as followings:
AC input voltage: 100V AC to 240V AC 0.3A
with input frequency of 60 HZ or 50HZ.
DC output voltage: 9V DC.
DC output current: 0.5A DC.
Socket: pin ground casing positive with
external diameter 3.5mm and internal
diameter 2.0mm.
Dimension and weight:
160 x 100 x 52mm. approximate 500g.
Accessories:
Carrying case, one set of testing clips and
instruction manual.
Fuse specification:
0.5A/250V, 5Ø x 20mm. FAST MIN
INTERRUPTS RATINGS 1500A.

Milliohm Meter/ English
2016-9-10 / V001 EN-3
Instrument description:
1. RX socket:
For testing clips input.
2. LCD display:
Indication of measured value and unit.
3. ZERO ADJ. Knob:
For zero adjustment.
4. Power switch and Range
selector switch:
Selection in functional range of the meter.
5. D-H:
Lock up the LCD reading.
6. DC Power socket:
For AC adapter (optional accessory)
FIG (1)
Notice in prior to the testing:
Don not connect the testing input terminals LO, RX, RX, HI) to any input voltage
directly, this is to prevent any possible damage to the internal circuits of the meter.

Milliohm Meter/ English
EN-4 2016-9-10 / V001
Electrical Specification:
(23°C±5°C, 80% RH or lower)
Accuracy: ±(0.3% reading + 4 digit)
Range
Accuracy
Resolution
Testing current
Open Voltage
200 mΩ
0.1mΩ
100mA
Approx. 4.8VDC
2Ω
1mΩ
10mA
20Ω
±(0.3%+ 4dgt)
10mΩ
10mA
200Ω
0.1Ω
1mA
2kΩ
1Ω
1mA
20kΩ
10Ω
100uA
Measurement by the Four Wire type one pair of
coated clip:
To guarantee a higher precise measurement of this digital Ohmmeter, an accurate
wide range impedance testing equipment, and to eliminate any improper influence of
measurement, especially in effect of the impedance of testing leads, the following
procedures should be followed.

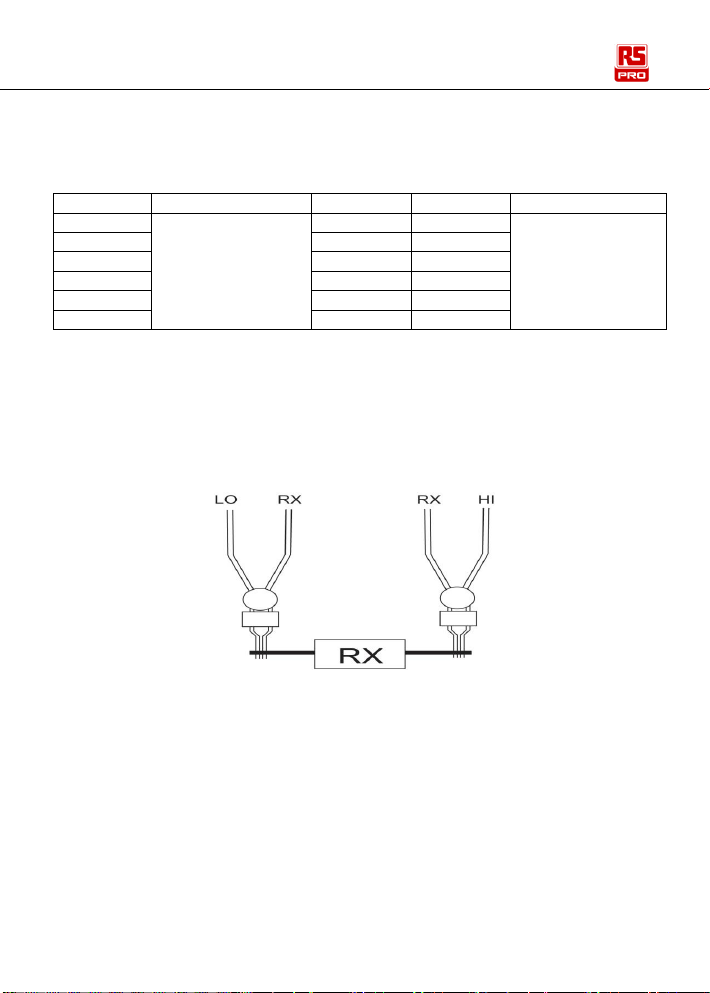

FIG (2)
1. Please refer to the table shown above, a testing current is passed in individual
testing range (from HI end to the LO end).
2. The specific electric current flows through any unknown resistance RX.
3. The Voltage VX can be measured on RX1, RX2 terminals, VX = RX x IS
therefore RX = VX / IS
4. The unknown resistance value can be given on LCD display from VX voltage
value to be measured.
5. To obtain accurate impedance measured without any resistance value
impedance between terminals RX1 and RX2.

Milliohm Meter/ English
2016-9-10 / V001 EN-5
Precise Impedance measurement:
1. Insert an RED testing lead into “HI” socket and another RED testing lead into
the adjacent “RX” socket; insert a BLACK testing lead into “LO” socket and
another BLACK testing lead into the adjacent “RX” socket.
2. Select the function switch to 200 mΩposition.
3. Short circuit the two testing clips, adjust “ZERO ADJUST KNOB” to a ”000”
reading value on the LCD.
4. Whenever a selected range of 200 mΩ, 2Ω, 20Ω, 200Ωto be measured the
readjustment of “ZERO ADJST” shall be deeply necessary.
5. To measure an unknown resistor RX then by following the two point type of
measurement per shown in figure 3.

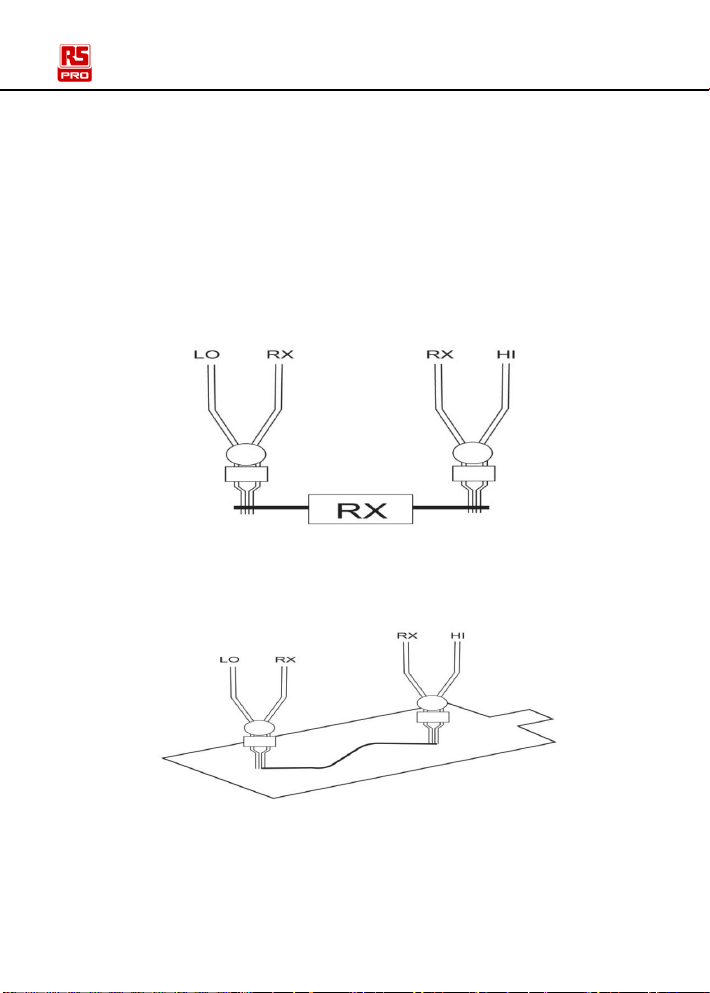

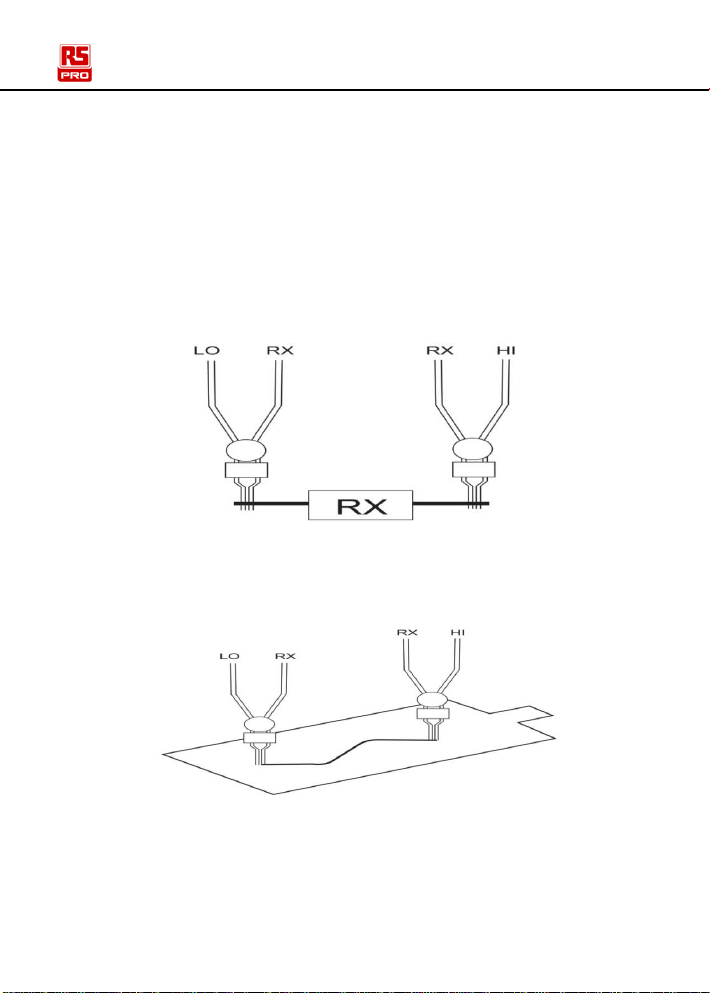

FIG (3)
6. Measure the resistance on PCB by using the two-point type of measurement
per shown in figure
FIG (4)
7. The measured value is shown on LCD

Milliohm Meter/ English
EN-6 2016-9-10 / V001
Battery Replacement:
The meter is powered by 1.5V battery x 6pcs.
Use the following procedure to replace the battery:
1. Replace battery immediately when LCD displays “”.
2. Turn the function switch to the "OFF" position.
3. Use a screwdriver to unfasten the screws on the battery cover and remove the
cover.
4. Take out the old batteries and replace with new batteries, taking care to note
the correct polarity.
5. Re-install the battery cover and tighten the holding screws.
Replacement of fuse:
For a safety protection of the electrical circuit please replace new fuse
complying the specification 0.5A/250V, 5Ø x 20mm. FAST MIN INTERRUPT
RATINGS 1500A.
1. Select the function range switch to “OFF” position.
2. To unscrew the bottom case by using a screwdriver.
3. Pull out the burned fuse and replace a new one.
4. Close the bottom case and tighten screw.
Limited Warranty:
This meter is warranted to the original purchaser against defects in material and
workmanship for 3 years from the date of purchase. During this warranty period,
RS Components will, at its option, replace or repair the defective unit, subject to
verification of the defect or malfunction. This warranty does not cover fuses,
disposable batteries, or damage from abuse, neglect, accident, unauthorized
repair, alteration, contamination, or abnormal conditions of operation or handling.
Any implied warranties arising out of the sale of this product, including but not
limited to implied warranties of merchantability and fitness for a particular purpose,
are limited to the above. RS Components shall not be liable for loss of use of the
instrument or other incidental or consequential damages, expenses, or economic
loss, or for any claim or claims for such damage, expense or economic loss. Some
states or countries laws vary, so the above limitations or exclusions may not apply
to you. For full terms and conditions, refer to the RS website.

Milliohm Meter/ English
2016-9-10 / V001 EN-7
Contact information:
Africa
RS Components SA
P.O. Box 12182,
Vorna Valley, 1686
20 Indianapolis Street,
Kyalami Business Park,
Kyalami, Midrand
South Africa
www.rs-components.com
Asia
RS Components Pte Ltd.
31 Tech Park Crescent
Singapore 638040
www.rs-components.com
China
RS Components Ltd.
Suite 23 A-C
East Sea Business Centre
Phase 2
No. 618 Yan'an Eastern
Road
Shanghai, 200001
China
www.rs-components.com
Europe
RS Components Ltd.
PO Box 99, Corby,
Northants.
NN17 9RS
United Kingdom
www.rs-components.com
Japan
RS Components Ltd.
West Tower (12th Floor),
Yokohama Business Park,
134 Godocho, Hodogaya,
Yokohama, Kanagawa
240-0005
Japan
www.rs-components.com
U.S.A
Allied Electronics
7151 Jack Newell Blvd. S.
Fort Worth,
Texas 76118
U.S.A.
www.alliedelec.com
South America
RS Componentes Limitada
Av. Pdte. Eduardo Frei M.
6001-71
Centro Empresas El Cortijo
Conchali, Santiago, Chile
www.rs-components.com

Manuel et Instructions
ILOM-508A
Miliohmètre

Miliohmètre / French
2016-9-10 / V001 FR-1
Table des matières
Caractéristiques FR-2
Général FR-2
Description de l’instrument FR-3
A lire avant de tester FR-3
Spécifications électriques FR-4
Mesure grâce à une paire d’électrode gainée de type quatre
câbles FR-4
Mesures précises d’impédance FR-5
Remplacement des piles FR-6
Remplacement du fusible FR-6
Garantie limitée FR-6
Coordonnées FR-7

Miliohmètre / French
FR-2 2016-9-10 / V001
Caractéristiques :
Mesure des impédances très faibles avec une électrode gainée de type quatre
câble.
Il y a un fusible (0,5A/250V) pour protéger le circuit d’entrée.
Peut mesurer résistance, bobine Moteur, Transformateur, circuit imprimé.
Mesure précise d’un conducteur, puissance faible et point de soudure.
Plage de mesure étendue : de 0.1 mΩ à 20kΩ via 6 positions.
Bascule D –H : verrouillage de l’affichage sur écran LCD.
Général :
Affichage :
3-1/2 chiffres, affichage LCD avec
max. lecture de 1999 avec point décimal et
unité de mesure.
Indication de surcharge :
Indication “OL “.
Ajustement zéro :
Bouton externe d’ajustement à zéro.
Indicateur batterie faible :
Remplace la pile sur l’affichage à cristaux
liquides ““
Vitesse de lecture :
2,5 fois par seconde.
Altitude d’exploitation :
Max. 2000 mètres au-dessus du niveau de la
mer.
Ambiance de
fonctionnement:
Utilisation en intérieur, sous pollution
environnementale niveau deux.
Température de
fonctionnement et valeur
R.H. :
De 5°C à 40°C, 80 % RH ou moins.
Température de stockage et
valeur R.H. :
De -10°C à 60°C, 70 % RH ou moins.
Alimentation :
1,5V × 6 NEDA 15F IEC R6 alcaline.
Adaptateur secteur (non
inclus) :
Il s’agit d’un accessoire en option,
spécification requise :
Entrée AC de 100V AC à 240V AV à 0,3 A et
avec une fréquence de 60 HZ ou 50 HZ.
Tension de sortie : 9V DC.
Intensitéde sortie : 0,5A DC.
Prise : prise de terre avec un diamètre externe
de 3,5mm et un diamètre interne de 2,0mm.
Dimension et poids :
160 x 100 x 52 mm. approximativement 500g.
Accessoires :
Sacoche, un ensemble pour les tests et mode
d’emploi.
Fusible :
0,5 A/250V, 5Ø x 20 mm. MIN RAPIDE
INTERRUPTION 1500A.

Miliohmètre / French
2016-9-10 / V001 FR-3
Description de l’instrument :
1. Prise RX :
Pour l’entrée des valeurs test.
2. Écran LCD :
Indication de la valeur mesurée et l’unité.
3. Bouton réglage zéro :
Pour le réglage du zéro.
4. Bouton marche/arrêt et
sélecteur de gamme de
puissance :
Sélection dans la gamme fonctionnelle du
compteur.
5. D-H :
Verrouillez la lecture de l’écran LCD.
6. Prise de courant DC :
Pour l’adaptateur secteur (accessoire en option)
FIG (1)
A lire avant de tester :
Ne pas relier les bornes d’entrée de test LO, RX, RX, HI) directement à toute entrée
de tension, afin d’éviter d’éventuels dommages aux circuits internes de l'appareil.

Miliohmètre / French
FR-4 2016-9-10 / V001
Spécifications électriques :
(23°C ± 5°C, 80 % RH ou moins)
Précision : ± (0.3 % lecture + 4 à chiffres)
Mesure grâce à une paire d’électrode gainée de type
quatre câbles :
Afin de garantir une mesure précise de cet Ohmmètre numérique, un appareil de
mesure précis de l'impédance sur une large gamme, et d'éliminer toute influence
indue de la mesure, en particulier dans l'effet de l'impédance des pistes d'essais, les
procédures suivantes doivent être suivies.

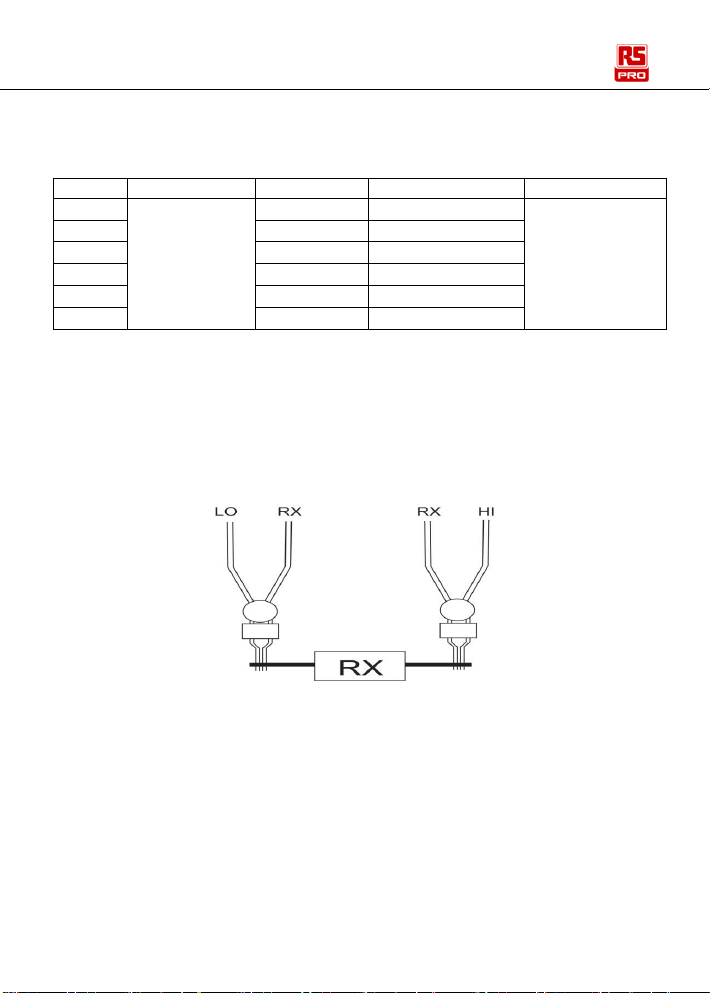

FIG (2)
1. Veuillez consulter le tableau ci-dessus, un essai de courant est passé dans la
gamme de test individuel (à partir de HI jusqu’à la fin LO).
2. Les flux de courants électriques spécifiques circulent par le biais de n’importe
quelle résistance inconnue RX.
3. La tension VXpeut être mesurée sur RX1 ou RX2 bornes, VX = RX x est donc
RX = VX / IS
4. La valeur de la résistance inconnue peut être donnée sur l’affichage à
cristaux liquides de la valeur de tension VX à mesurer.
5. Pour obtenir l’impédance précise mesurée sans n’importe quelle impédance,
prenez la valeur de résistance entre les bornes RX1 et RX2.
Gamme
Précision
Résolution
Courant
Tension ouverte
200 mΩ
0.1mΩ
100mA
Environ 4.8VDC
2Ω
1mΩ
10mA
20Ω
±(0.3%+ 4chiffres)
10mΩ
10mA
200Ω
0.1Ω
1mA
2kΩ
1Ω
1mA
20kΩ
10Ω
100uA

Miliohmètre / French
2016-9-10 / V001 FR-5
Mesures précises d’impédance :
1. Insérez le ROUGE de test dans la prise “HI” et un autre ROUGE de test dans
la prise adjacente “RX”; insérez un NOIR de dans la prise “LO” et un autre
NOIR de test “RX”.
2. Mettez le commutateur de fonction sur 200 mΩ.
3. Court-circuitant les deux attaches, réglez le “Bouton de réglage du zéro” sur
“000” en vous aidant des chiffres affiché sur l'écan LCD.
4. Chaque fois qu’une gamme est sélectionnée parmi 200 mΩ, 2Ω, 20Ω, 200Ω,
l’ajustement à zéro est nécessaire.
5. Pour mesurer une résistance inconnue RX suivre les deux points de type de
mesure selon la figure 3.
FIG (3)
6. Mesurer la résistance sur circuit imprimé en utilisant deux points de mesure
selon la figure 4
FIG (4)
7. La valeur mesurée s’affiche sur l’écran LCD

Miliohmètre / French
FR-6 2016-9-10 / V001
Remplacement des piles :
Le compteur est alimenté par des piles 1.5V x 6pcs.
La procédure suivante permet de remplacer la batterie :
1. Remplacer les piles immédiatement lorsque l’écran LCD affiche “ ”.
2. Tourner le sélecteur de fonction sur la position « OFF ».
3. Utiliser un tournevis pour dévisser les vis sur le couvercle et retirez le
couvercle.
4. Retirez les anciennes piles et remplacer par des piles neuves, en prenant
soin de noter la polarité correcte.
5. Réinstallez le couvercle de la batterie et serrer les vis de tenue.
Remplacement du fusible :
Pour la protection ducircuit électrique, veuillez remplacer avec fusible neuf conforme
à la spécification 0,5A/250V, 5Ø x 20mm. FAST MIN INTERRUPTION ÉVALUATION
1500A.
1. Mettez l’interrupteur de fonctions sur « OFF ».
2. Dévissez le bas du boîtier à l’aide d’un tournevis.
3. Retirez le vieux fusible et remplacez-le par un neuf.
4. Refermer le bas du boîtier et revisser.
Garantie limitée :
Ce compteur est garanti à l’acheteur original, contre tout vice de matériau et main
d’œuvre pendant 3 ans à compter de la date d’achat. Au cours de cette période de
garantie, RS Components remplacera ou réparera l’appareil défectueux, sous
réserve, à son gré, de vérification du défaut ou du dysfonctionnement. Cette garantie
ne couvre pas les fusibles, piles jetables, ou dommages résultant d’abus, négligence,
accident, réparation non autorisée, modification, contamination ou des conditions
anormales d’utilisation et de manipulation. Toute garantie implicite découlant de la
vente de ce produit, y compris mais non limitation des garanties implicites de qualité
marchande et d’adequation a un usage particulier, se limitent à ce qui précède. RS
Components décline toute responsabilité pour perte de jouissance de l’instrument ou
autres dommages indirects ou consécutifs, dépenses, ou perte économique, ou pour
toute réclamation ou de réclamations pour des dommages, frais ou économies.
Certaines lois des États ou pays variant, les limitations ou exclusions
susmentionnées peuvent ne pas s’appliquer pour vous. Pour toutes les modalités et
conditions, consulter le site Web de RS.

Miliohmètre / French
2016-9-10 / V001 FR-7
Coordonnées :
Afrique
RS Components SA
Box 12182,
Vorna Valley, 1686
20 Indianapolis Street,
Kyalami Business Park,
Kyalami, Midrand
South Africa
www.rs-components.com
Asie
RS Components Pte Ltd.
31 Tech Park Crescent
Singapore 638040
www.rs-components.com
China
RS Components Ltd.
Suite 23 A-C
East Sea Business Centre
Phase 2
No. 618 Yan'an Eastern
Road
Shanghai, 200001
China
www.rs-components.com
Europe
RS Components Ltd.
PO Box 99, Corby,
Northants.
NN17 9RS
United Kingdom
www.rs-components.com
Japan
RS Components Ltd.
West Tower (12th Floor),
Yokohama Business Park,
134 Godocho, Hodogaya,
Yokohama, Kanagawa
240-0005
Japan
www.rs-components.com
États-Unis
Allied Electronics
7151 Jack Newell Blvd. S.
Fort Worth,
Texas 76118
U.S.A.
www.alliedelec.com
Amérique du Sud
RS Componentes Limitada
Av. Pdte. Eduardo Frei M.
6001-71
Centro Empresas El Cortijo
Conchali, Santiago, Chili
www.rs-components.com

Manuale di istruzioni
ILOM-508A
Multimetro Milliohm

Multimetro Milliohm / Italiano
2016-9-10 / V001 IT-1
Indice
Caratteristiche IT-2
Generalità IT-2
Descrizione dello strumento IT-3
Avviso prima di procedure ai test IT-3
Specifiche elettriche IT-4
Misurazione di tipo a quattro fili con un paio di terminali rivestiti
IT-4
Misurazione precisa dell’impedenza IT-5
Sostituzione della batteria IT-6
Sostituzione del fusibile IT-6
Garanzia limitata IT-6
Contact information IT-7

Multimetro Milliohm / Italiano
IT-2 2016-9-10 / V001
Caratteristiche:
Misurazione di impedenze molto basse con una coppia di morsetti rivestiti a
quattro fili.
Fusibile (0.5A/250V) per proteggere il circuito di ingresso.
Misurazione di resistenze, bobine di Motori, Trasformatori, circuiti stampati.
Misurazione accurate di conduttori, illuminazione elettrica e punti di saldatura.
Ampia gamma di misurazioni, da 0,1 mΩa 20kΩin 6 posizioni.
Interruttore D –H: blocco delle letture sullo schermo LCD.
Generalità:
Schermo:
3-1/2 cifre, schermo LCD con lettura massima
di 1999 con virgola decimale e unità di misura.
Indicazione sovraccarico:
Indicazione “OL” (sovraccarico).
Regolazione dello zero:
Manopola esterna per la regolazione dello
zero.
Indicazione batteria scarica:
Sostituire la batteria quando sullo schermo
LCD viene visualizzata l’icona “ “
Velocità di lettura:
2,5 volte al secondo.
Altitudine di funzionamento:
2000 metri max. al di sopra del livello del mare.
Ambiente di funzionamento:
Utilizzo in interno, con inquinamento
ambientale di livello due.
Temperatura di funzionamento
e livello di Umidità Relativa:
Da 5°C a 40°C, 80%RH di umidità relative o
inferiore.
Temperatura di conservazione
e livello di Umidità Relativa:
-10°C to 60°C, 70%RH or lower.
Alimentazione:
6 batterie da 1,5V NEDA 15F IEC R6.
Adattatore CA (non compreso):
Accessorio opzionale con le seguenti
specifiche richieste:
Tensione di ingresso CA: da 100VAC a 240V
CA 0.3Acon frequenza di ingresso di 60 HZ o
50HZ.
Tensione di uscita CC: 9V CC.
Corrente di uscita CC: 0.5A CC.
Presa: piedino messa a terra del telaio con
positive, diametro esterno 3.5mm, diametro
interno 2.0mm.
Dimensione e peso:
160 x 100 x 52mm. circa 500g.
Accessori:
Custodia per trasporto, un set di morsetti di test
e manuale di istruzioni.
Specifiche fusibile:
0,5A/250V, 5Ø x 20mm. CLASSIFICAZIONE
MINIMA DI INTERRUZIONE VELOCE 1500 A.
