GM62N
1 2 34
4

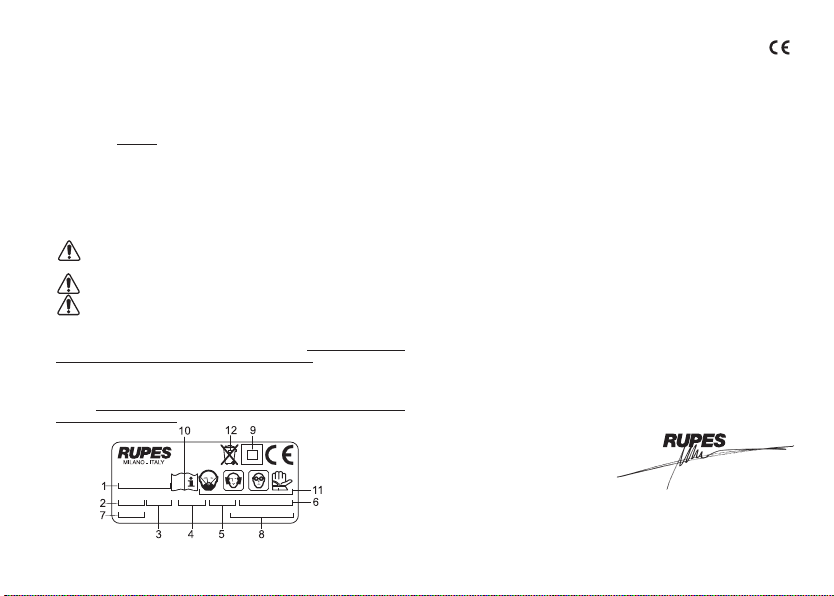

AVVERTENZE GENERALI
NORME PER LA SICUREZZA E LA PREVENZIONE DEGLI INFORTUNI
Le istruzioni per la sicurezza e la prevenzione degli infortuni sono
riportate nel fascicolo “INDICAZIONI PER LA SICUREZZA” che
costituisce parte integrante della presente documentazione; il libretto
d’istruzioni per l’uso riporta solamente le informazioni aggiuntive
strettamente correlate all’uso specifico della macchina.
Non fare funzionare mai gli utensili senza i dispositivi di protezione montati.
Ogni operazione sulla macchina venga eseguita a spina disinserita.
Prima dell'azionamento la macchina sia saldamente impugnata e non
sia a contatto con la superficie di lavoro.
Indossate abiti adatti a svolgere il lavoro che state per compiere.
La macchina lavori sempre con la cuffia di protezione montata.
Le mole abrasive siano correttamente montate e fissate.
Assicurarsi che le scintille provocate durante la lavorazione non creino
pericolo investendo persone o incendiando sostanze infiammabili.
Durante l’utilizzo possono formarsi polveri nocive alla salute: proteggere
le vie respiratorie con dispositivi a norma di legge e rispettare le
disposizioni di sicurezza valide per il materiale sottoposto a lavorazione.
Durante l’utilizzo dell’utensile possono staccarsi pezzi della mola o del
materiale in lavorazione che potrebbero causare gravi lesioni a persone
o cose: ricordatevi di utilizzare sempre tutti i D.P.I. (dispositivi di prote-
zione individuali, quali guanti, cuffie, occhiali protettivi ecc.) secondo le
normative di legge vigenti per prevenire o ridurre le possibilità di incidenti.
Attenzione! L'utensile continua per alcuni secondi a funzionare dopo
lo spegnimento!
UTILIZZO CONFORME AGLI SCOPI PREVISTI
Verificare prima dell’uso che le caratteristiche di lavoro delle mole o
delle frese siano compatibili con quelle dell’utensile e che non siano
rotte o usurate.
Verificare che le mole o le frese siano montate, maneggiate e conser-
vate con cura secondo le indicazioni del costruttore.
Non utilizzare alcun sistema di adattamento per frese con codoli di-
versi da quelli specificati.
Non utilizzare come smerigliatrice il lato delle mole da taglio.
Controllare che il pezzo da lavorare sia sufficientemente fissato.
In caso di utilizzo non conforme agli scopi previsti, l’utilizzatore si as-
sume ogni responsabilità per eventuali danni ed incidenti.
4
MODELLO GM62N GM81N GL41N GL51N
CLASSE DI PROTEZIONE II II II II
TENSIONE DI LAVORO 230V-50Hz 230V-50Hz 230V-50Hz 230V-50Hz
CORRENTE ASSORBITA 9,7 A 9,7 A 5,8 A 5,8 A
POTENZA ASSORBITA 2.000 W 2.000 W 1.200 W 1.200 W
GIRI/min 6.000 8.000 4.000 5.500
DIAMETRO MAX. DELLA MOLA mm 230 178 230 178
FILETTATURA ALBERO MANDRINO M 14 M 14 M 14 M 14
FERMO ALBERO MANDRINO SI NO NO NO
MASSA Kg 4,2 4,2 3,8 3,8
DATI TECNICI ITALIANO
