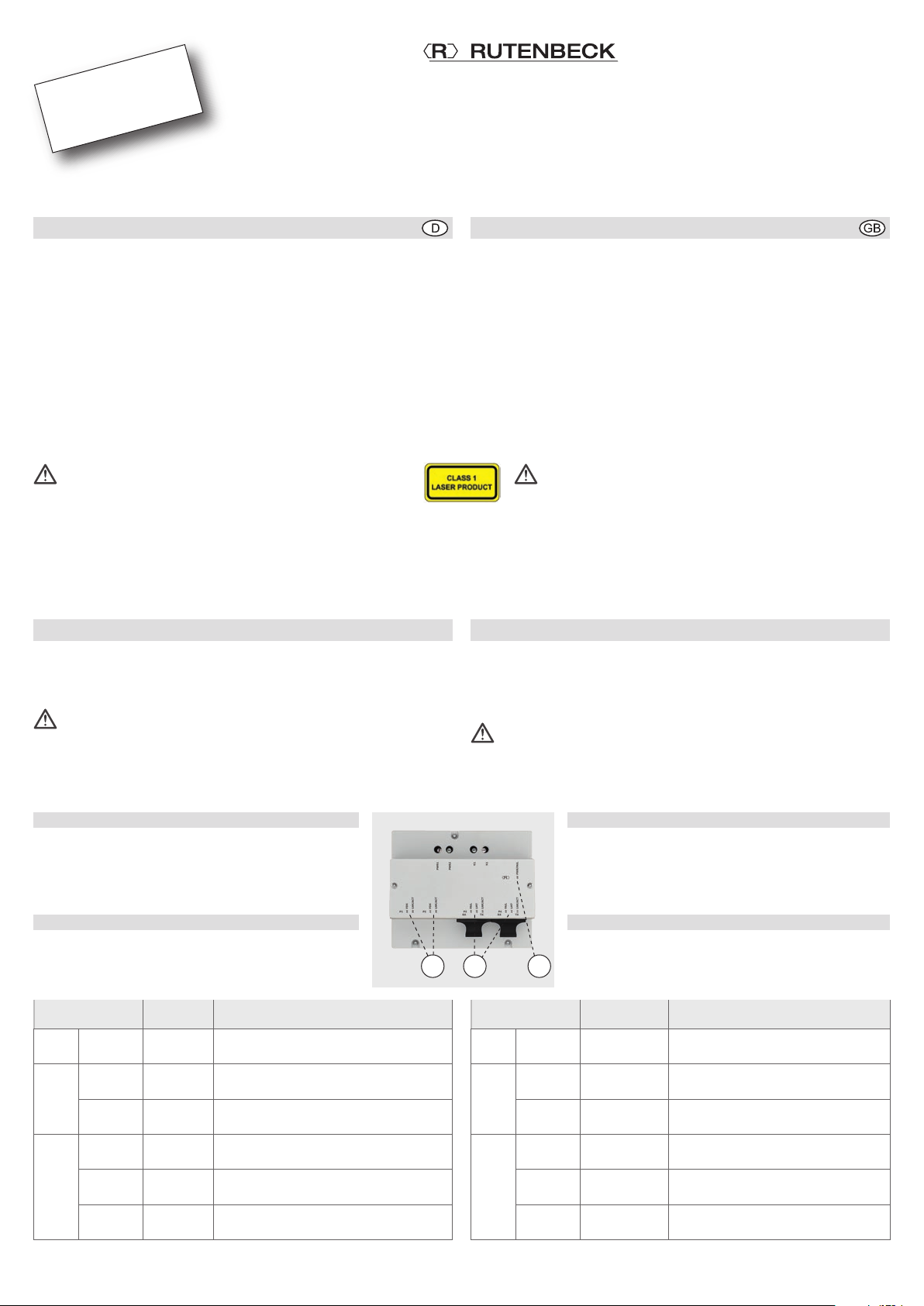

Rutenbeck SR 2TX/2SC User manual

REG-Switch LWL
SR 2TX/2SC
Montageanleitung / Installation instructions
Safety Information
Legal information
These instructions contain important remarks and warnings that, if not
observed, can lead to serious personal injuries or system damage.
Please ensure that you read these instructions carefully before commis-
sioning the REG Switch LWL. The correct transport, storage and installa-
tion as well as careful operation and maintenance of the device is decisive
for safe operation of the device.
Power supply
The REG Switch LWL was designed for SELV (Safety Extra Low Voltage)
operation and must be supplied in a SELV-compliant manner in accord-
ance with IEC 60950-1/EN60950-1/VDE0805-1.
Laser equipment safety
The device contains LED or LASER components according to IEC 60825-1
(2007): Class 1 Laser / LED Product.
Do not look into the optical transceiver beam using optical
instruments (e.g. lenses, microscope). Failure to observe
this warning can lead to eye damage.
Housing temperature
The housing can reach temperatures of above 70 °C if the REG Switch
LWL is used in ambient temperatures in excess of 50 °C. In such cases,
the device must then be operated in a sealed area that may only be
accessed by the service personnel or users that have been informed
of the reasons for this restriction as well as the required precautions
when operating the device in temperatures above 50 °C.
Intended use
The REG Switch LWL may only be used according to the descriptions
contained in the instructions. The device may only be used provided that
it is in a flawless condition and in the stated ambient conditions. Do not
use the device for any other purpose and ensure that it is only used
indoors.
Only use certified cables. Other cables may cause malfunctions
or lead to the destruction of the devices.
Disposal
The device may not be disposed of with standard domestic waste. The
national and regional disposal regulations must be observed.
General Information
The device is an industrial Ethernet switch to be installed
in electrical installation distributors according to DIN
43880.
It enables the expansion of LWL Ethernet structures –
single or multimode (2 x SC Duplex / 2 x RJ45).
LED
The LEDs for the respective RJ45 connection (A) or
respective LWL connection (B) as well as the supply
voltage (C) have the following meanings:
Sicherheitshinweise
Rechtliche Hinweise
Diese Anleitung enthält wichtige Anmerkungen und Warnungen,
deren Nichtbeachtung zu ernsthaften Personen- oder Anlageschäden
führen kann. Bitte lesen Sie die Anleitung vor Inbetriebnahme des REG-
Switch LWL aufmerksam durch. Ordnungsgemäßer Transport, korrekte
Lagerung und Installation sowie sorgfältige Bedienung und Instandhaltung
der Geräte sind entscheidend für den sicheren Betrieb.
Spannungsversorgung
Das REG-Switch LWL wurde für den Betrieb mit SELV (Safety Extra Low
Voltage) konzipiert und muss gemäß IEC 60950-1/EN60950-1/VDE0805-1
SELV-konform versorgt werden.
Sicherheit von Lasereinrichtungen
Das Gerät enthält LED- oder LASER-Komponenten nach IEC 60825-1
(2007): Klasse 1 Laser / LED-Produkt.
Nicht mit optischen Instrumenten (z.B. Linsen, Mikroskop)
in den Strahl der optischen Transceiver sehen! Missach-
tung dieser Warnung kann zu Augenschäden führen.
Gehäusetemperatur
Wenn das REG-Switch LWL bei Umgebungstemperaturen von über 50 °C
betrieben wird, kann die Temperatur des Gehäuses mehr als 70 °C
betragen. Das Gerät muss dann in einem abgeschlossenen Bereich
betrieben werden, der nur dem Service-Personal zugänglich ist oder
Benutzern, die über die Gründe dieser Einschränkung und über not-
wendige Vorkehrungen beim Betrieb über 50 °C informiert wurden.
Bestimmungsgemäßer Gebrauch
Das REG-Switch LWL darf nur wie in der Anleitung beschrieben verwendet
werden. Es darf nur unbeschädigt und unter den angegebenen Umweltbe-
dingungen eingesetzt werden. Betreiben Sie das Gerät zu keinem ande-
ren Zweck und nur in Innenräumen.
Verwenden Sie nur zertifizierte Kabel. Andere Kabel können
Fehlfunktionen verursachen oder zur Zerstörung der Geräte
führen.
Entsorgung
Das Gerät darf nicht über den normalen Hausmüll entsorgt werden – halten
Sie die nationalen und regionalen Vorschriften zur Entsorgung ein.
Allgemeines
Das Gerät ist ein industrielles Ethernet-Switch für den Ein-
bau in Elektroinstallationsverteilern nach DIN 43880.
Es ermöglicht den Aufbau von LWL-Ethernet-Strukturen –
Single- bzw. Multimode (2 x SC Duplex / 2 x RJ45).
LED
Die LEDs für den jeweiligen RJ45 Anschluss (A) bzw. für
den jeweiligen LWL Anschluss (B) sowie für die Span-
nungsversorgung (C) haben folgende Bedeutung:
1
CBA
LED Zustand Bedeutung
(C) PWR/FAIL - grün
- rot
Versorgungsspannung in Ordnung
Versorgungsspannung zu niedrig
RJ45
(A)
FDX - grün
- aus
Vollduplex-Betrieb
Halbduplex-Betrieb
LNK/ACT - gelb
- blinkend
Datenverbindung ok
Datenverbindung/-verkehr
LWL
(B)
FAIL - rot
- aus
Keine Verbindung
Verbindung in Ordnung
LMT - gelb
- aus
Signalstärke schwach
Signalstärke ausreichend
LNK/ACT - grün
- blinkend
Datenverbindung in Ordnung
Datenverkehr
LED Condition Meaning
(C) PWR/FAIL - green
- red
Supply voltage OK
Supply voltage insufficient
RJ45
(A)
FDX - green
- off
Full duplex mode
Semi duplex mode
LNK/ACT - yellow
- flashing
Data connection OK
Data connection / traffic
LWL
(B)
FAIL - red
- off
No connection
Connection OK
LMT - yellow
- off
Weak signal strength
Sufficient signal strength
LNK/ACT - green
- flashing
Data connection OK
Data traffic
Technical Support
+49 - 23 55 - 82 111
Commercial Support
+49 - 23 55 - 82 137
[e-mail]

© Wilhelm Rutenbeck GmbH & Co. KG · 293 787 · 228 105 0x · Rut052 · Stand/Status 08.17
Technische Änderungen vorbehalten/Subjected to technical changes
Klagebach 33
58579 Schalksmühle
Telefon [phone]
Telefax [phone]
www.rutenbeck.de
[email protected]
REG-Switch LWL
Schutzart / Gehäuse Polyamid / Polyamide (PA 6/6.6), IP20 Protection Class / Housing
Betriebstemperatur -40 bis / to +60 °C Operating temperature
Lagertemperatur -40 bis / to +85 °C Storage temperature
Anschlüsse 2x RJ45 Buchsen / ports
2 x SC Duplex Buchsen / ports Connections
- Spezifikation Spannung Leitungsdurchmesser max 1,5 mm2
Cable diameter max 1.5 mm2- Power specification
- Spezifikation Ethernet IEEE 802.3 10Base-TX / IEEE 802.3U 100 Base TX Fast Ethernet - Ethernet Specification TX
- Spezifikation LWL IEEE 802.3U 100 Base FX Fast Ethernet - Ethernet Specification FX
Spannungsversorgung 12–60 V DC, 12–30 V AC Power supply
Leistungsaufnahme 3,6 W (150 mA bei / to 24 VDC) Power consumption
Potentialtrennung 500 V DC Potential separation
Fehler-Relais 24 V DC (1 A), 60 V DC (300 mA) Fault relay
Luftfeuchtigkeit 5–95 % rHd nicht kondensierend / not-condensing Humidity
EMV EN 61000-6-2 / EN 55022 Klasse A / Class A EMC
Abmessungen, Gewicht H x B x T / H x W x D: 78 x 107 x 90 mm, 300 g Dimensions, Weight
Installation
Installation
Anschluss SELV-Spannungsversorgung
Gehen Sie beim Anschluss einer DC Spannungsversor-
gung folgendermaßen vor:
1 Achten Sie auf die richtige Polung:
PWR1 = +
und
PWR2 = – .
Fehlerrelais
Die Abbildung 3 zeigt den Relaiskontakt im Fehlerfall:
Mögliche Fehler sind z.B. fehlende Versorgungsversor-
gung oder Fehlfunktionen – diese werden auf anderen
Systemen/Geräten angezeigt.
Technische Daten
SELV power supply connection
Proceed as follows when connecting a DC power supply:
1 Pay attention to the correct polarity:
PWR1 = +
and
PWR2 = – .
Error relay
Figure 3 illustrates the relay contact in the event of an
error: Possible errors include an absent power supply
or a malfunction – they are displayed on other systems /
devices.
Technical Data
