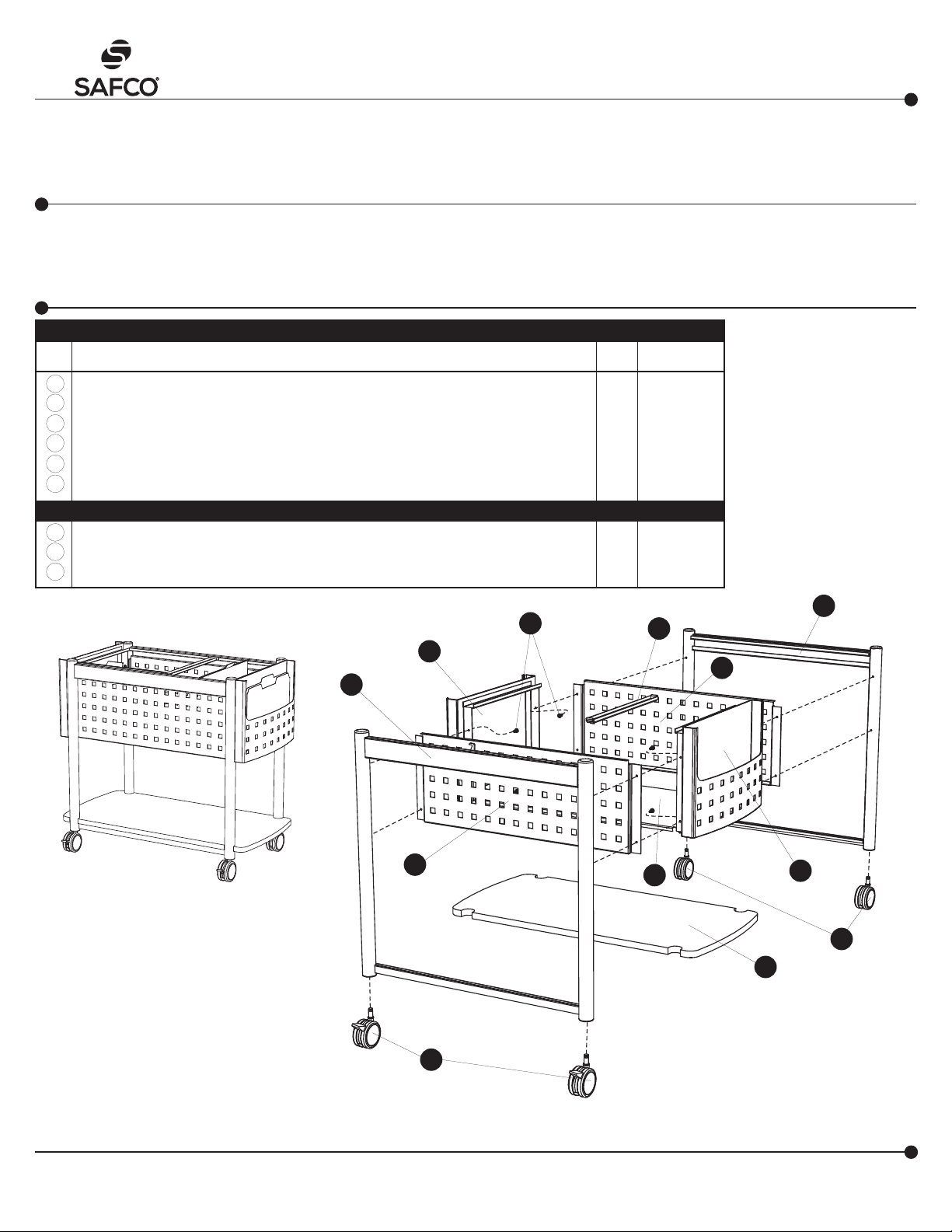

Safco Scoot 5373 User manual

5373-37MP: 1 of 2;
3/06
TOOLS REQUIRED: Phillips Screwdriver
5373
ASSEMBLY INSTRUCTIONS
Two People Recommended
INSTRUCTIONS DE MONTAGE •INSTRUCCIONES DE ENSAMBLAJE
Deux Personnes ont Recommandé Dos Personas Recomendaron
Scoot™: Open Top Tub File
Scoot™: Classeur Vertical sans Couvercle • Scoot™: Archivador Tipo Tina sin Tapa Superior
B
A
C
F
D
E
Leg Frame / Cadre de Jambes / Marco de Las Piernas 2 5373-01SL
End Panel w/ Pocket / Panneau de la Fin avec Poche / Tablero del extremo con el Bolsillo 2 5370-03BL
Side Panel / Panneau Latéral / Panel Lateral 2 5370-04BL
Bottom Panel / Panneau Inférieur / Panel Inferior 1 5370-05BL
Bottom Shelf / Étagère inférieur / Estante inferior 1 5370-07BL
Hanger Slide / Diapositive du cintre / Diapositiva percha 1 5370-08SL
Screw / Vis / Tornillo 8 5370-27BL
Non-Locking Caster / Roulette sans Frein / Rueda sin Freno 2 5370-24NC
Locking Caster / Roulette avec Frein / Rueda con Freno 2 5370-25NC
A
B
C
D
E
F
G
H
I
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
CODE /
CODIGO DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ /
CANTIDAD
PART NO. /
NODE PIECE /
NO. DE PIEZA
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL: 5373-19NC
B
A
H
I
G
C
Minneapolis, MN 55428
an LDI Spaces Company

“J” Flange
“J” Bourrelet
“J” Pestaña
“J” Flange
“J” Bourrelet
“J” Pestaña
Safco Products Company, New Hope, MN 55428
5373-37MP: 2 of 2; 3/06
12
34
5
A
C
B
G
C
G
I
H
D
E
F
A
