Safe tron Ml 128 User manual

MANUAL

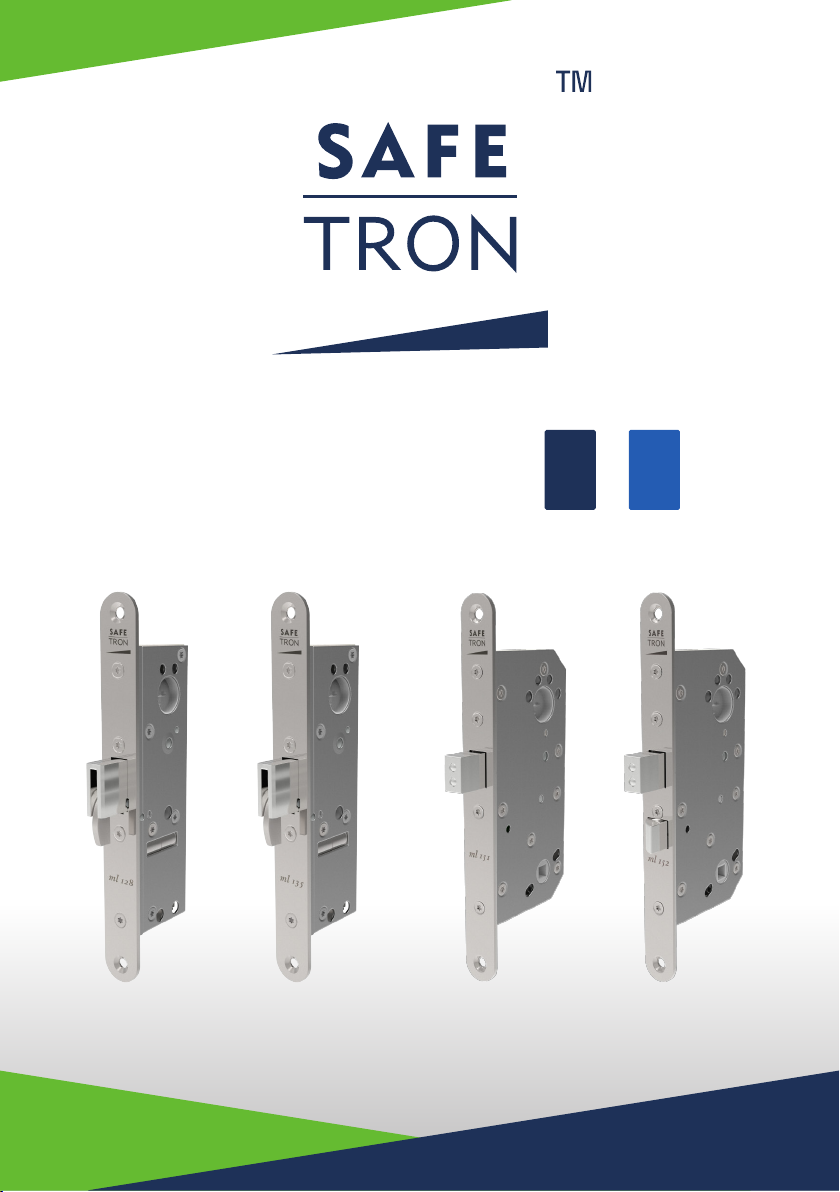

SAFETRON ML 128 / 135 ML 151 / 152

2015 09 22

152151

SE

S. 2-6 S. 7-12

EN

135128

SE

TEKNISK SPECIFIKATION

FUNKTIONSBESKRIVNING

• Låshus i modulutförande

• Inbyggd logik för motorstyrning och indikeringar.

• Indikering för "kolv ute" samt "dörr stängd".

• Potentialfri slutning för aktivering.

Matningsspänning

Kontinuerlig spänning mellan röd och grön kabel 12-24 Vdc +- 10 % krävs för att låset skall fungera.

Aktivering

För att låsa upp krävs en potentialfri slutning mellan gul och svart

kabel samtidigt som dörrmagneten är påverkad/ aktiverad. När

kolven nått sitt inneläge så ändras status på kolv-indikeringen.

En snabb slutning (från ex. tryckknapp) låser upp för att efter

tre sekunder låsa ut kolven. En konstant slutning fungerar som

dagblockering och håller kolven upplåst till dess att slutningen bryts. (tex ett tidur).

Vred / Cylinder

Vid manuell aktivering med vred eller nyckel måste kolven nå

inneläget inom tre sekunder för giltig aktivering. Därefter är det en

fördröjning på tre sekunder innan kolven låses ut.

Låsa

Efter en giltig aktivering måste dörrmagneten kännas av innan

kolven går ut och låser dörren, och ändrar status på kolv-indikeringen

Blockering

När kolven blir blockerad avbryts den pågående rörelsen och kolven

växlar läge för att efter två sekunder senare försöka igen.

Kolv-läges indikeringen byter status när blockeringen är åtgärdad

och kolven nått sitt korrekta läge.

Manipulation

Om kolven, utan giltig aktivering, tappar kontakten med kolv utegivaren

kommer ett försök att låsa ut kolven göras. Om kolven då

blockeras kommer relästatus ändras till Kolv inne samtidigt som

ytterliggare försök att låsa ut genomförs. Först när kolven nått sitt

låsta läge eller får en giltigt aktivering kommer detta förfarandet att

upphöra.

REKOMMENDATIONER VID INSTALLATION AV MOTORLÅS

Rekommendationer vid installation av motorlås:

• Läs igenom och följ installationsanvisningarna.

• I de fall inte dubbelcylinder används bör ett sk. magnetvred användas, detta för att säkerställa

roddarens position så att kolven inte kan bli hindrad/spärrad.

• Motorlås bör i största mån användas elektriskt för bästa funktion.

Därför bör användandet av nyckel minimeras.

• Service t.ex justering och smörjning skall ske av behörig installatör.

KABELREKOMMENDATIONER

Kabel av typ data/tele/signal (enkelledare) med areor mellan 0,1-0,2 får inte användas som spänningsmatning av låset.

Safetron ger ingen funktionsgaranti på installationer som inte följer rekommendationer.

Rekommenderad minsta kabelarea mellan spänningskälla (trafo, ej passage system)-styrenhet-låshus (totallängd)

O.B.S

Det är viktigt att strömförsörjningen till styrenheten har rätt dimensionerad kabel för att inte

få spänningsfall som stör låsets funktion.

Vid gemensam matning av flera lås/passagesystem/läsare/centraler och dylikt skall den sammanlagda

strömförbrukningen tas i beaktande vid beräkning av kabelarea.

Kabellängd

12-24 VDC

0-10m

0,17mm²

11-20m

0,34mm²

21-40m

0,68mm²

61-80m

1,36mm²

81-100m

1,7mm²

SE

15. CYLINDERRODDARE

16. SLUTBLECKSMAGNET

Elektriska specifikationer

Bakom texten Safetron på

låshusets stolpe sitter

avkänningen för

slutblecksmagneten.

Magneten placeras i

slutblecket mitt för texten

Safetron på stolpen.

Justeras för bästa funktion.

Magnetavkänning

Matningsspänning.

Reläslutningar.

Strömförbrukning (mA) vid 12 VDC

Standby 20

Motordrift 200

Blockerad 400

Strömförbrukning (mA) vid 24 VDC

Standby 15

Motordrift 100

Blockerad 200

10-30 VDC / 8-24 VAC

inga krav beträffande polaritet

60V / 0,2A

För / frånreglingstid. Under 0,3 sekunder

SE

ml 151

Modell ML 151, ML 152

Vid montering av låshus och cylinder ska långa urtaget i

cylinderroddaren peka uppåt på båda sidorna.

Modell ML 128, ML 135

Vid montering av låshus och cylinder ska långa urtaget i

cylinderroddaren peka mot stolpen på låskistan på båda

sidor.

ML 151

ML 152

ML 128

ML 135

Tillbehör Art. nr.

Kabel 6m:

Kabel 10m:

Slutbleck med

magnet 101 för

ML 151, 152:

Slutbleck med

magnet 102 för

ML 128, 135:

202144629

202144628

202144345

500557

MÅTTRITNINGAR

Montering låskista

ML 151

ML 152

ML 128

ML 135

50

20

42

111

170

R11

22

225

200

R16,50

3

140

28

40

27

220

23

138

41 30

176

59

26

28-35

13,50

20

16

6

58

120,50

10

SE

KOPPLINGSSCHEMA

MONTERING TRYCKE OCH VRED

SE

Orange

Grå

Röd

Svart

Grön

Vit

Lila

+/-12-24Vac/dc

Aktivering med

potentialfri slutning

NC=Dörr stängd

Gul

NC=Regel ute

Brun

Svart och brun kabel byglas

för kolv inne funktion

(NC=Regel inne)

EN

TECHNICAL SPECIFIKATION

FEATURE DESCRIPTION

• Lock case (scandinavian module)

• Built-in logic for motor control and indications.

• Indication of "Bolt out" and "door closed".

• Potential free connection for activation.

Power Supply

Continuous voltage between red and green wire 12-24 Vdc + - 10% required for lock to operate

Activate

To unlock, a potential free connection between yellow and black

cable requires and door magnet is activated.

When bolt reached its inner position it changes status of the bolt indicator.

A closed circuit (from eg. acces control) unlocks the lock and after

three seconds bolt locks out. A constant connection works as

day blocking and keeps bolt unlocked until the connection breaks. (eg clock).

Thumb turn / Cylinder

For manual activation with knobs or key bolt must reach

inner position within three seconds for a valid activation.

Three seconds delay before bolt is locked out.

Locking

After a valid activation,door magnet must be detected before

bolt runs out and locks the door, and bolt indicator change status.

Blocking

When bolt is blocked, the current movement stops and bolt

switches position, after two seconds, another attempt to lock will start.

Bolt-position indicator switches status when blocking has been eliminated

and bolt has reached its correct position.

Manipulation

If the bolt, without a valid activation, loses contact with the "bolt out" sensor,

an attempt to lock will be made. If bolt is blocked,

the relay changes status to "Bolt in", while

further attempt to lock is implemented.

Only when bolt reaches outer position or get a valid activation,

this procedure will stop.

15. CYLINDER

16. MAGNET SENSOR

Electrical data

Behind the text Safetron on

face plate is the magnet

sensor.

Place magnet infront of the

text Safetron on face plate.

Adjust for best function.

Magnet sensor

Power supply.

Relay.

Power consumption (mA) at 12 VDC

Standby 20

Motor active 200

Blocked 400

Power consumption (mA) at 24 VDC

Standby 15

Motor active 100

Blocked 200

10-30 VDC / 8-24 VAC

no polarity requirements

60V / 0,2A

Unlocking / locking time. Under 0,3 sec

EN

ml 151

ML 151

ML 152

ML 128

ML 135

Modell ML 151, ML 152

Mounting the cylinder on lock case. Arrow shall point

upp on both sides.

Modell ML 128, ML 135

Mounting the cylinder on lock case. Arrow shall point at

face plate on both sides.

Art. nr.Accessories

Cable 6m:

Cable 10m:

Strike plate

with magnet 101

for ML 151, 152:

Strike plate

with magnet 102

for ML 128, 135:

202144629

202144628

202144345

500557

CABLE RECOMMENDATIONS

Cable types like data / telecom / signal (single core) with areas between 0.1-0.2 mm may not be used to

supply power to the lock. Warranty is void if installation instructions are not followed.

Recommended minimum cable area between the power supply–control unit-lock cases (total length)

N.B.

It is essential that the power supply to the control unit has a correct dimensioned cable, this to avoid a voltage drop

that interferes with the function of the lock.

At common supply of several locks / access control / reader / centers and the like, the total

power consumption is taken into account when calculating the cable area.

Cable length

12-24 VDC

0-10m

0,17mm²

11-20m

0,34mm²

21-40m

0,68mm²

61-80m

1,36mm²

81-100m

1,7mm²

RECOMMENDATIONS WHEN INSTALLING MOTOR LOCKS

Recommendations when installing motor locks

• Read and follow the installation instructions.

• In cases where double cylinder is not used, a magnetic thumb turn should be used. This is to ensure

that the position of the cylinder will not block the deadbolt.

• Motor locks should to the greatest extent be used electrically for best performance.

Manual locking/unlocking with a key should therefore be minimized.

• Maintenance e.g. adjustment and lubrication should only be performed by a trained professional.

EN

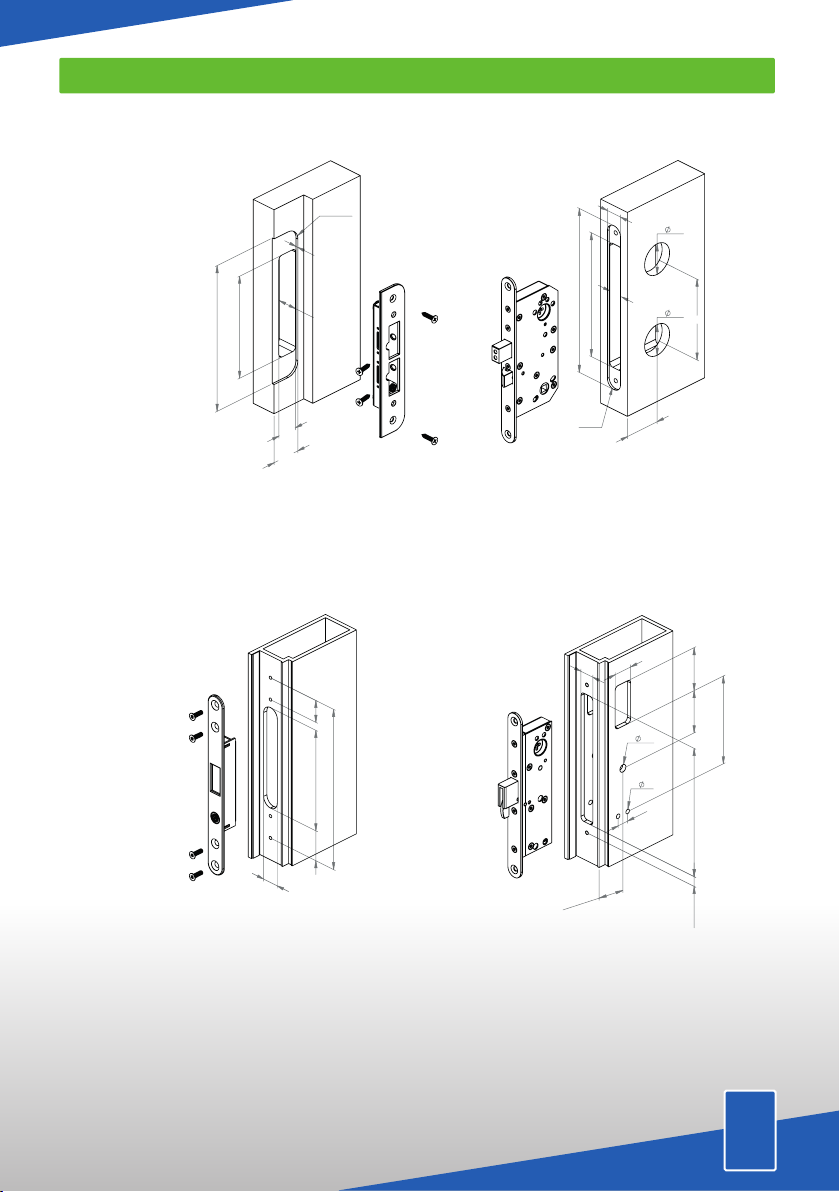

DIMENSIONS

Lock case Installation

ML 151

ML 152

ML 128

ML 135

50

20

42

111

170

R11

22

225

200

R16,50

3

140

28

40

27

220

23

138

41 30

176

59

26

28-35

13,50

20

16

6

58

120,50

10

EN

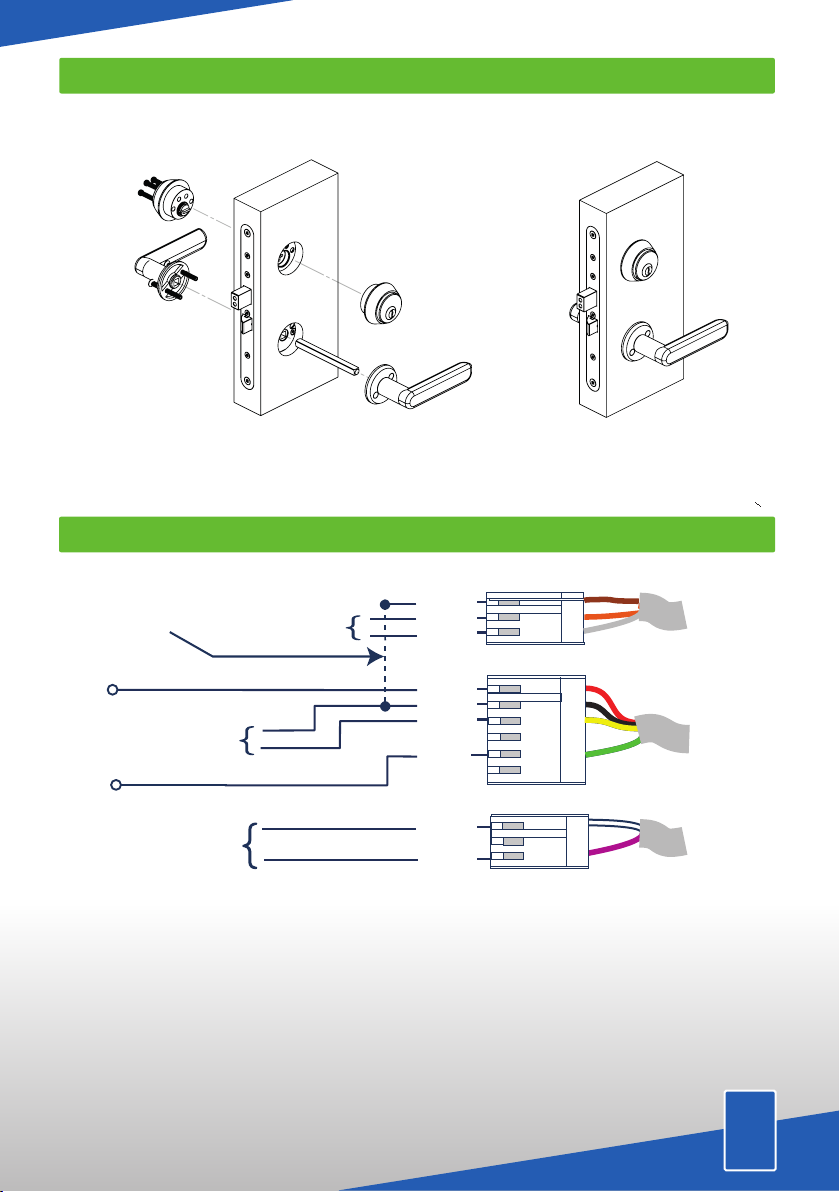

WIRING DIAGRAM

INSTALLATION OF DOOR HANDLE AND THUMB TURN

EN

Orange

Grey

Red

Black

Green

White

Purple

+/-12-24Vac/dc

Activating

NC=door closed

Yellow

NC=Bolt out

Brown

Shorten black and brown

for reversed function on bolt

indication (NC=Bolt in)

........................................................................................................

EGNA ANTECKNINGAR

........................................................................................................

EGNA ANTECKNINGAR

2015 09 22

SE

EN

UNDERHÅLL AV SAFETRON MOTORLÅS

Underhåll av lås ska utföras av utbildad fackman

Kontrollera att monterade vred, trycken och cylindrar

fungerar tillfredsställande

Vid behov smörj och/eller justera

Vid normal användning smörjes låshusets mekaniska

delar 1 gång per år. Använd ett smörjmedel som inte

innehåller grafit eller lösningsmedel

Vid högfrekvent användning smörjes låshusets

mekaniska delar efter behov. Smörjning av regelkolv

behövs ej .Smörjning av regelkolv påverkar funktionen

negativt. ( glider på teflonplattor )

Låshusets elektriska delar är underhållsfria

Kontrollera och justera vid behov att dörren stängs

korrekt. För att uppnå detta kan t.ex. dörrens gångjärn

liksom dörrstängare behöva justeras. En dålig

dörrfunktion påverkar låsfunktionen negativt

•

MAINTENANCE SAFETRON MOTOR LOCK

Maintenance should be performed by a trained

professional

Ensure that mounted knobs, handles and cylinders are

working satisfactory

If necessary, lubricate and / or adjust

Approximately once a year, a small amount of

designated grease can be applied on latches and bolt.

Highly frequented doors may need maintenance whith

shorter intervals

Lubrication of dead bolt is not needed

Electric parts need NO maintenance

Check and adjust the entire door environment

•

Safetron AB

Box 2096, Säterivägen 18

65002 Karlstad

Tel: +46(0)54-19 02 45 Mail: [email protected]

Internet: www.safetron.com
