Installationshilfe 3
GFIEDP
Installationshilfe

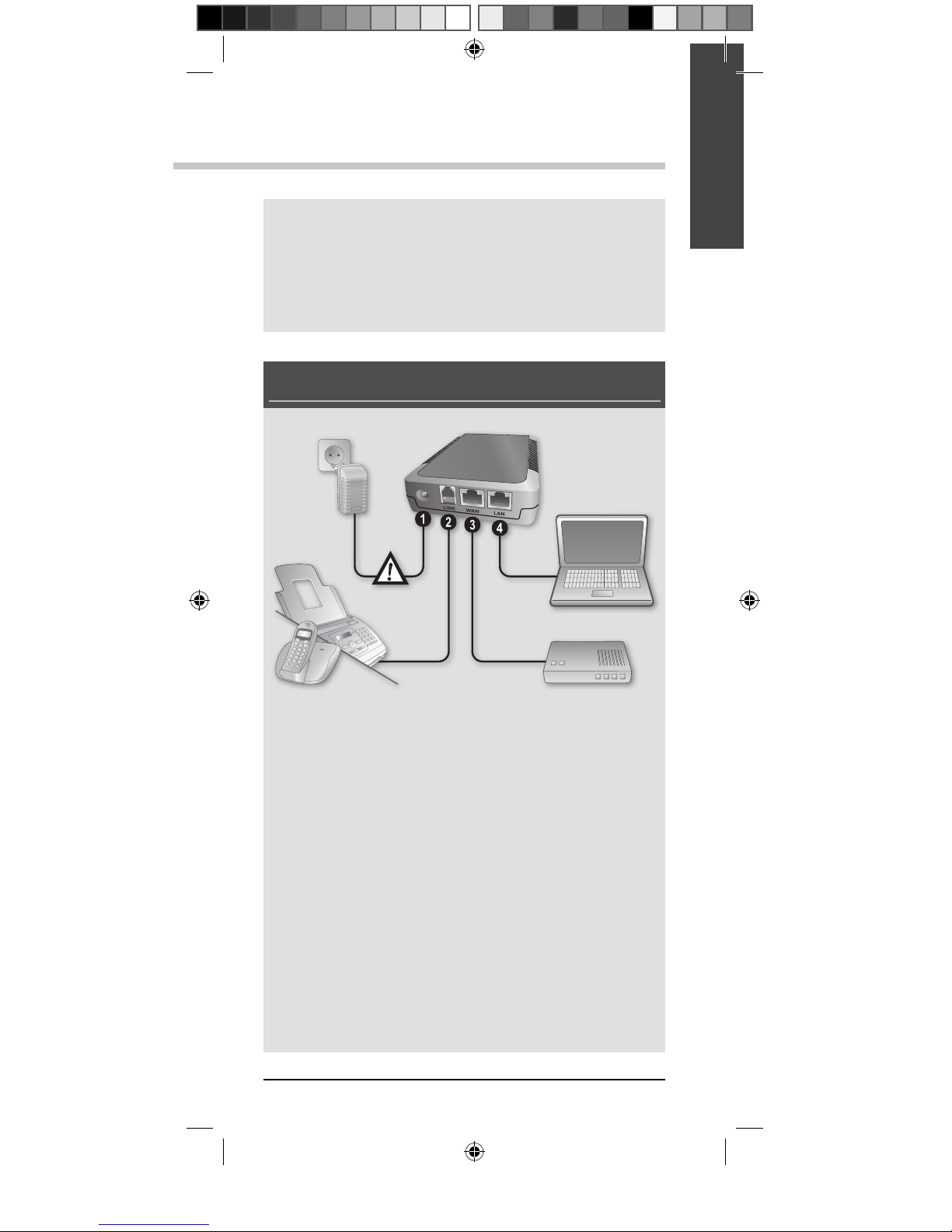

Anschlüsse
ÆVerwenden Sie nur das beiliegende Netzteil
(KSAD1200150W1EU). Ein fremdes Netzteil kann
das Gerät beschädigen.
‚Netzteil
ƒLINE – Anschlussbuchse für Telefon, Faxgerät
„WAN – Anschlussbuchse für Switch, Router oder
Modem
…LAN – Anschlussbuchse für den PC (Nur für
Geräte-Konguration!)
²Der Anschluss über die WAN-Buchse unterstützt
die dynamische Zuordnung einer IP-Adresse mit
DHCP. Sie können Ihr Gerät über die LAN-Buchse
direkt mit dem Netzwerkanschluss eines Computers
verbinden, um das Gerät mit der Webschnittstelle
zu kongurieren. Mit diesem Anschluss verwendet
das Gerät eine feste IP-Adresse (Werkseinstellung:
192.168.134.1).
²Mit der Installationshilfe auf den folgenden Seiten
nehmen Sie Ihr Gerät schnell und einfach in Be-
trieb. Sehr viele Kongurationsmöglichkeiten stehen
Ihnen mit der Webschnittstelle Ihres Gerätes zur
Verfügung. Genauere Beschreibungen der Funktionen
bieten Ihnen die Hilfe-Texte der jeweiligen Seite.
fax-ata-101S-easy-install-west-europe-253021959-A.indb 301S-easy-install-west-europe-253021959-A.indb 3 26.09.2007 15:06:4226.09.2007 15:0

4 F A X _ A T A _101S I
n
Webschnittstelle aufrufen
Stecken Sie das Netzwerkkabel in die mit1 LAN ge-
kennzeichnete Buchse (RJ-45) des Gerätes.
Schließen Sie das andere Ende an den Netzwerkan-2 schluss Ihres Computers an (RJ-45).
Öffnen Sie das Fenster mit den Eigenschaften der3 Netzwerkkarte Ihres Computers. Für Windows PC:
Klicken Sie auf Start > Einstellungen > Netzwerk-
verbindungen. Klicken Sie mit der rechten Maustaste
auf die LAN-Verbindung. Im Auswahlmenü nden Sie
die Eigenschaften der Netzwerkverbindung.

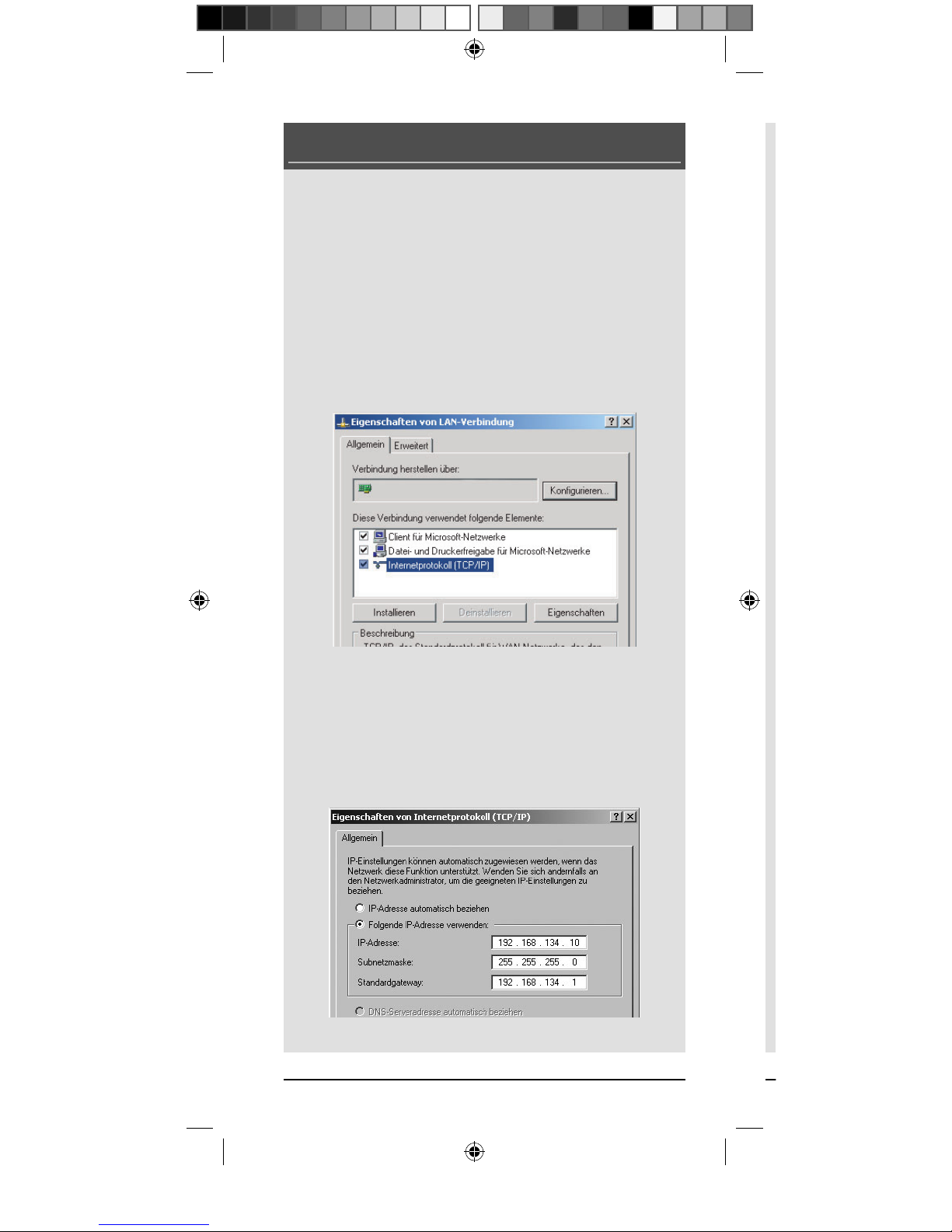

Markieren Sie die Verbindung4 Internetprotokoll
(TCP/IP), und klicken Sie auf Eigenschaften.
Aktivieren Sie5 Folgende IP-Adresse verwenden, und
geben Sie die IP-Adresse ein. Für die Werkseinstellung
des Gerätes geben Sie die folgenden Angaben ein:
IP-Adresse:192.168.134.10(IP-AdressedesComputers)
Subnetzmaske: 255.255.255.0
Standardgateway: 192.168.134.1 (IP-Adresse der
LAN-Buchse des Gerätes)
Bestätigen Sie mit6 OK.
7
8
9
1
1
P
1
1
fax-ata-101S-easy-install-west-europe-253021959-A.indb 401S-easy-install-west-europe-253021959-A.indb 4 26.09.2007 15:06:4426.09.2007 15:0

1
SInstallationshilfe 5
GFIEDP
Starten Sie einen Internet-Browser an dem ange-7 schlossenen Computer. Geben Sie in der Adresszeile
die IP-Adresse des Gerätes ein (Werkseinstellung:
192.168.134.1).
Bestätigen Sie mit8 Return.

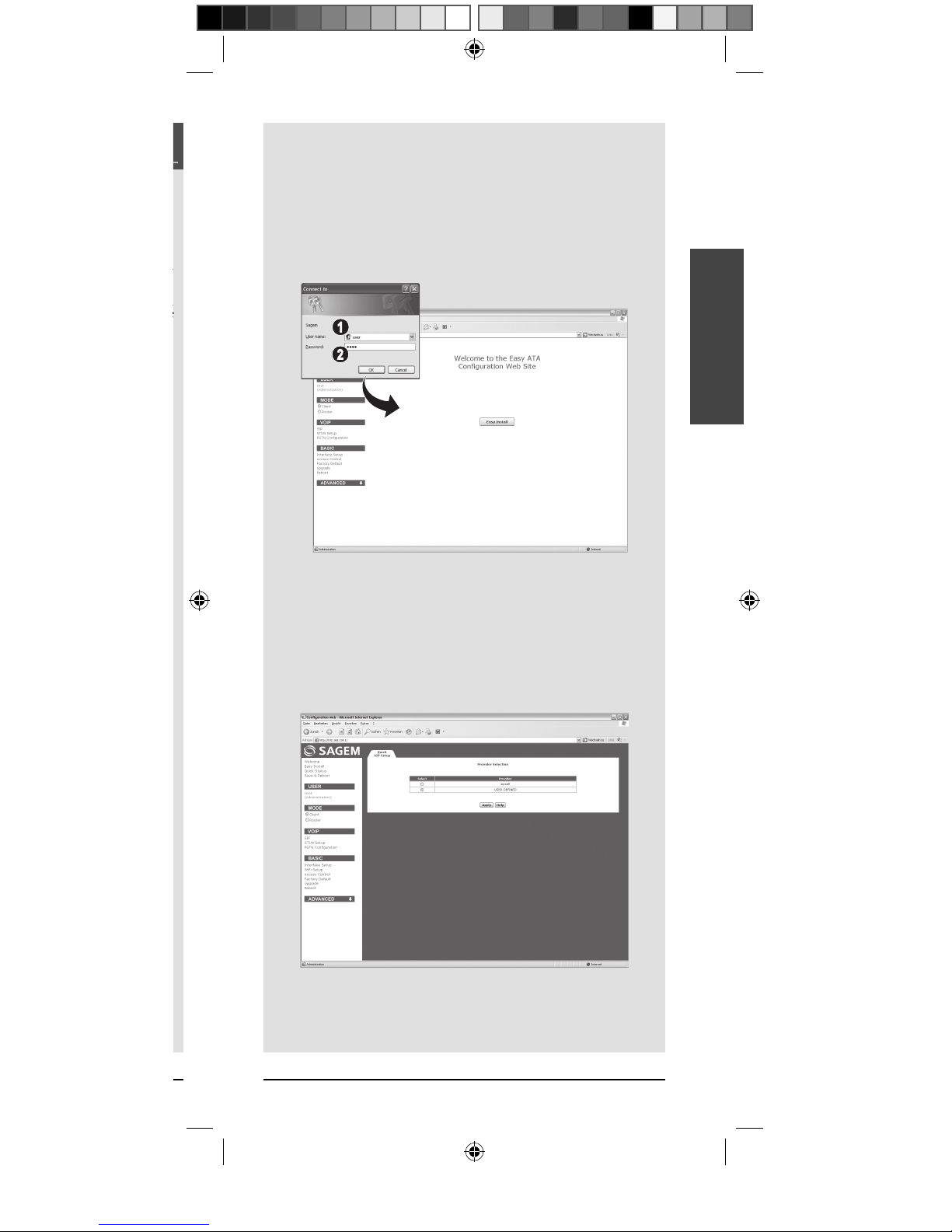

Geben Sie die Login-Daten ein.9 ‚Name: user
ƒPasswort: user
Die Startseite der Conguration Web Site erscheint.10
Klicken Sie auf11 Easy Install.
Provider Selection
Um Ihnen die Konguration so einfach wie möglich zu12 machen, hat Sagem VoIP-Provider bereits vorinstalliert.
Wählen Sie den vorinstallierten Provider.
Klicken Sie auf13 Apply.
fax-ata-101S-easy-install-west-europe-253021959-A.indb 501S-easy-install-west-europe-253021959-A.indb 5 26.09.2007 15:06:4526.09.2007 15:0

6 F A X _ A T A _101S I
n

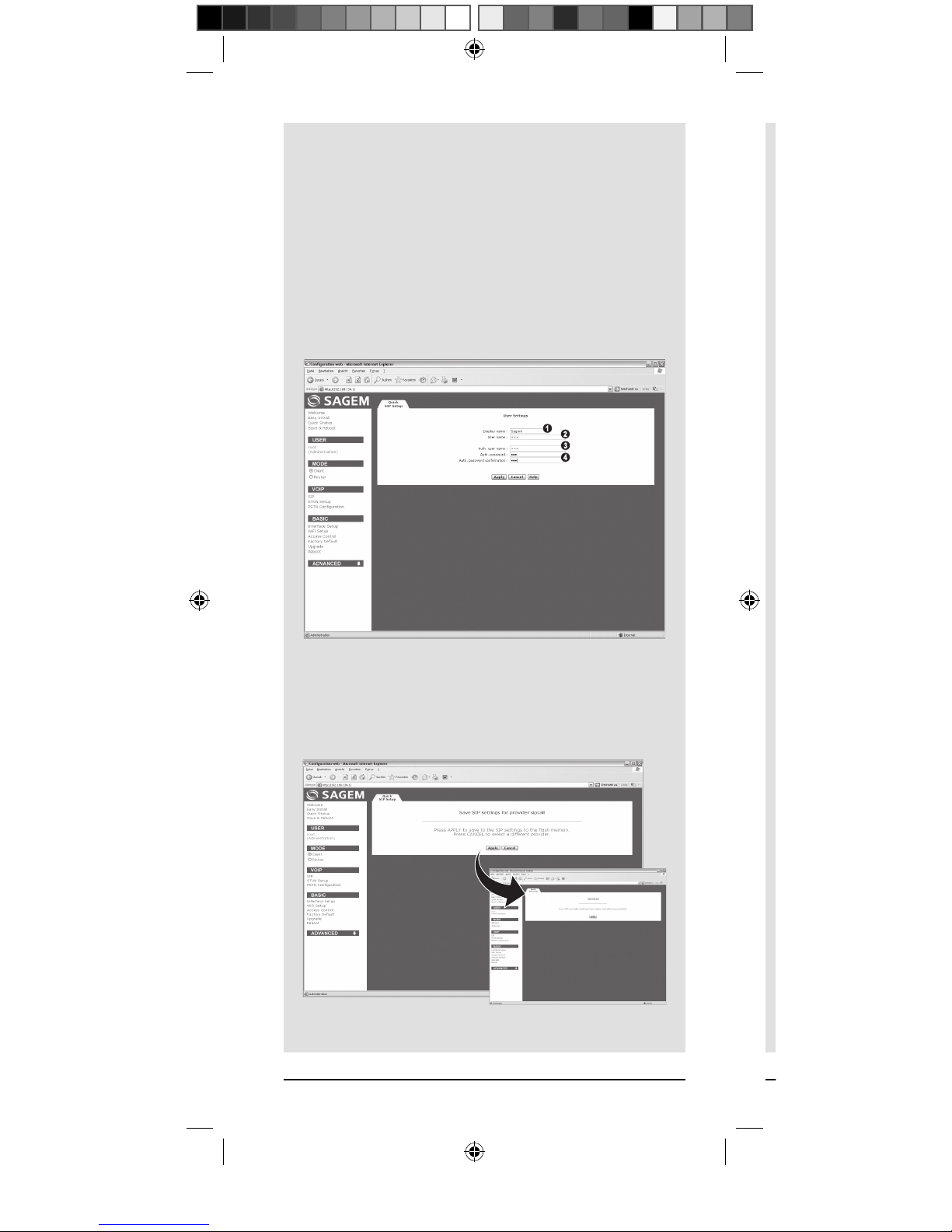

Quick SIP Setup
Mit den SIP-Einstellungen können Sie Ihr Gerät für je-14 den Voice over IP-Anbieter kongurieren.
‚Der Display name ist der Name, der auf dem Dis-
play des Telefons erscheint, das Sie anrufen. Geben
Sie den gewünschten Namen ein (frei wählbar z. B.
Sagem).
ƒGeben Sie den Benutzernamen ein.
„Geben Sie den Anmeldenamen ein.
…Geben Sie das Passwort ein. Bestätigen Sie das ein-
gegebene Passwort zur Sicherheit noch einmal.
Klicken Sie auf15 Apply.
Save SIP Settings
Klicken Sie auf16 Apply.
Daraufhin erscheint am Bildschirm17 Success.
Klicken Sie auf18 Apply.
S
1
2
2
Æ
fax-ata-101S-easy-install-west-europe-253021959-A.indb 601S-easy-install-west-europe-253021959-A.indb 6 26.09.2007 15:06:4526.09.2007 15:0

1
SInstallationshilfe 7
GFIEDP
Save & Reboot
Die eingegebenen Daten sichern und neu starten.
Klicken Sie auf19 Save & Reboot.
Klicken Sie auf20 Save & Reboot.

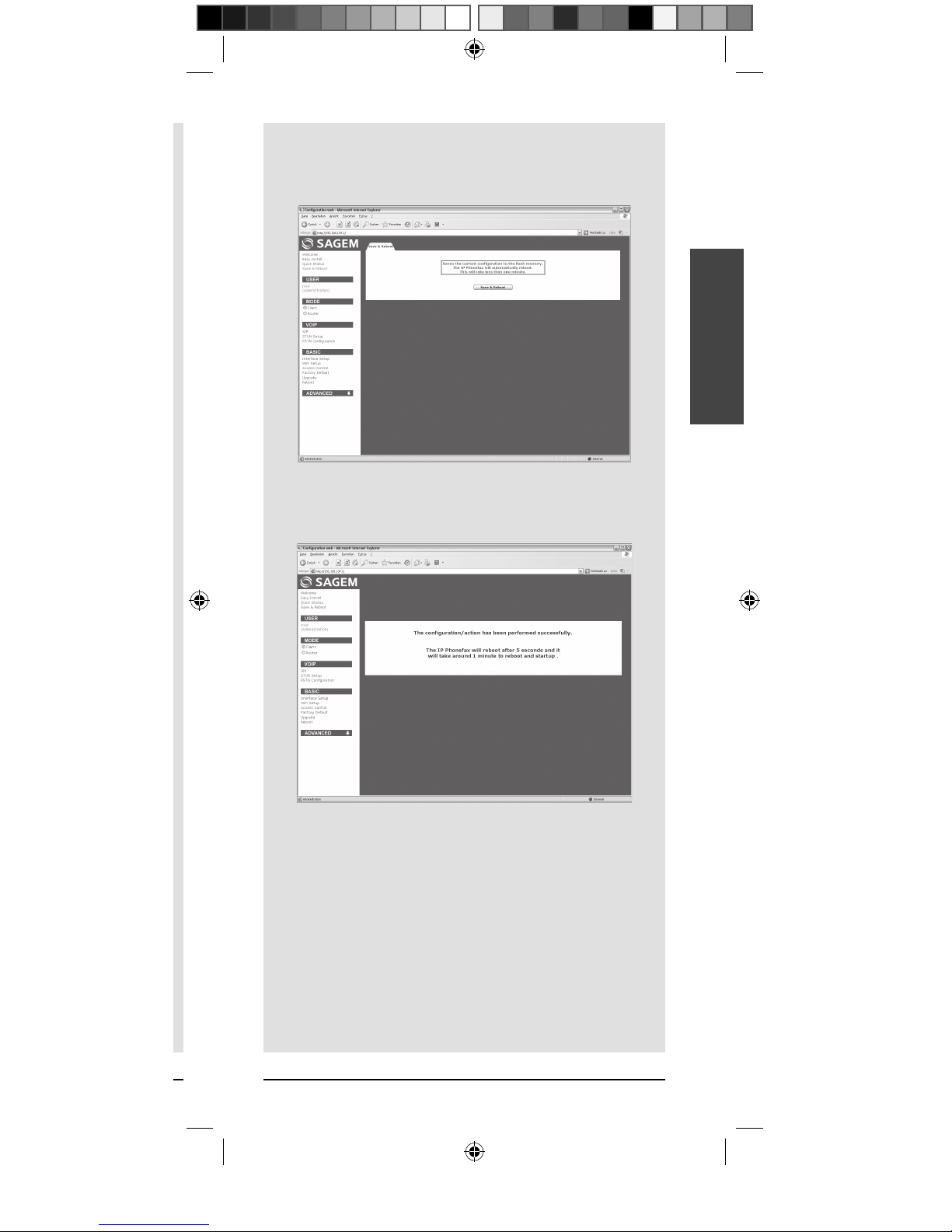

Abschließend erscheint am Bildschirm der Hinweis,21 dass die Konguration erfolgreich abgeschlossen wur-
de.
ÆNachdem Sie die Konguration abgeschlossen ha-
ben, müssen Sie die Netzwerkeinstellungen Ihres
Computers wieder zurücksetzen. Öffnen Sie das Fens-
ter mit den Eigenschaften der Netzwerkkarte Ihres
Computers (siehe oben). Wählen Sie IP-Adresse au-
tomatisch beziehen (DHCP).
fax-ata-101S-easy-install-west-europe-253021959-A.indb 701S-easy-install-west-europe-253021959-A.indb 7 26.09.2007 15:06:4626.09.2007 15:0

8 F A X _ A T A _101S I
n
Sicherheitshinweise
Schützen Sie das Gerät vor direkter Sonneneinstrahlung, Hitze,
großen Temperaturschwankungen und Feuchtigkeit. Stellen Sie das
Gerät nicht in die Nähe von Heizungen oder Klimaanlagen. Wird
das Gerät zu heiß, oder kommt Rauch aus dem Gerät, ziehen Sie
sofort den Netzstecker aus der Steckdose. Lassen Sie Ihr Gerät
von einer technischen Servicestelle untersuchen. Um das Ausbrei-
ten von Feuer zu vermeiden, sind offene Flammen von dem Gerät
fernzuhalten.
Schließen Sie das Gerät nicht in Feuchträumen an. Berühren Sie
weder Stecker noch Anschlussbuchsen mit nassen Händen.
Es dürfen keine Flüssigkeiten in das Gerät kommen. Trennen Sie
das Gerät vom Stromnetz, wenn Flüssigkeiten oder Fremdkörper
in das Gerät gelangt sind und lassen Sie Ihr Gerät von einer techni-
schen Servicestelle untersuchen.
Prüfen Sie, ob die Netzspannung Ihres Gerätes (Typenschild) mit
der vorhandenen Netzspannung am Aufstellort übereinstimmt.
Nehmen Sie keine Reparaturarbeiten am Gerät vor. Unsachge-
mäße Wartung kann zu Personen- oder Geräteschäden führen.
Lassen Sie Ihr Gerät ausschließlich von einer autorisierten Servi-
cestelle reparieren.
Entfernen Sie nicht das Typenschild von Ihrem Gerät, anderenfalls
erlischt die Garantie.
Garantie
Sagem ist der führende europäische Hersteller von Faxgeräten und
bietet eine komplette Produktpalette von Faxgeräten mit Inter-
netzugang, SMS und Multifunktionalität an. Diese Produktpalette
deckt die verschiedenen Bedürfnisse von Privat- und Firmenkun-
den ab.
Im Falle eines Defektes wenden Sie sich bitte an Ihren Verkäufer,
der Sie beraten wird, und legen diesem den Kaufbeleg vor, den Sie
zuvor von diesem erhalten haben.
AFür da
s Gerät gilt zunächst einmal eine gesetzliche Sachmän-
gelgewährleistung, die in Deutschland und Österreich, jedoch
nicht in der Schweiz, 24 Monate gültig ist. Deren genauer Inhalt
und Umfang ist in den Allgemeinen Geschäftsbedingungen, die
auf den mit Ihnen geschlossenen Vertrag anzuwenden sind, nä-
her geregelt. Zusätzlich zur gesetzlichen Sachmängelgewährleis-
tungsfrist übernimmt Sagem Communication Austria GmbH bis
zu maximal einem Jahr ab Kaufdatum die Garantie (Ersatzteile
und Reparatur) für ein Gerät, das frei von Fabrikationsfehlern
ist. Während dieses Garantiezeitraums wird das fehlerhafte Ge-
rät kostenlos repariert. Der Kunde hat das fehlerhafte Gerät
jedoch auf seine Kosten an die ihm vom Kundendienst der Sa-
gem Communication Austria GmbH (die Telefonnummer steht
auf dem Lieferschein) angegebene Adresse zurückzuschicken.
Die Reparatur erfolgt auf keinen Fall in den Räumlichkeiten des
Kunden
, es sei denn, dass mit diesem ein spezieller Wartungsver-
trag abgeschlossen wurde.
Hinweis: Nach Ablauf der gesetzlichen Sachmängelgewährleis-
tungsfrist ist die Sagem Communication Austria GmbH bis zu
maximal einem Jahr ab Kaufdatum ausschließlich verpichtet, das
