Sagola 4240 Guide

manual de instrucciones
lista de repuestos
instruction manual
spare parts list
Careta 4240
4240 Face mask

- 3 -
Índice
1 Introducción pág. 4
2 Descripción del Equipo pág. 4
3 Parámetros de operación pág. 5
3.1 Calidad del aire pág. 5
3.2 Manguera de suministro de aire comprimido pág. 5
3.3 Temperatura de trabajo y almacenamiento pág. 5
3.4 Presión de aire comprimido pág. 5
3.5 Mangueras de aire pág. 5
4 Advertencias pág. 5
5 Chequeo del área de trabajo pág. 6
6 Instrucciones de uso pág. 6
6.1. A la recepción del equipo pág. 6
6.2. Antes del empleo del equipo pág. 6
6.3. Comprobación del caudal de aire pág. 6
7 Montaje del equipo pág. 7
8 Mantenimiento General pág. 7
9 Mantenimiento y Servicio pág. 7
9.1. Regulador pre-ajustado pág. 7
9.2. Unidad de filtraje en cinturón e indicador de caudal pág. 7
9.3 Productos de limpieza recomendados pág. 7

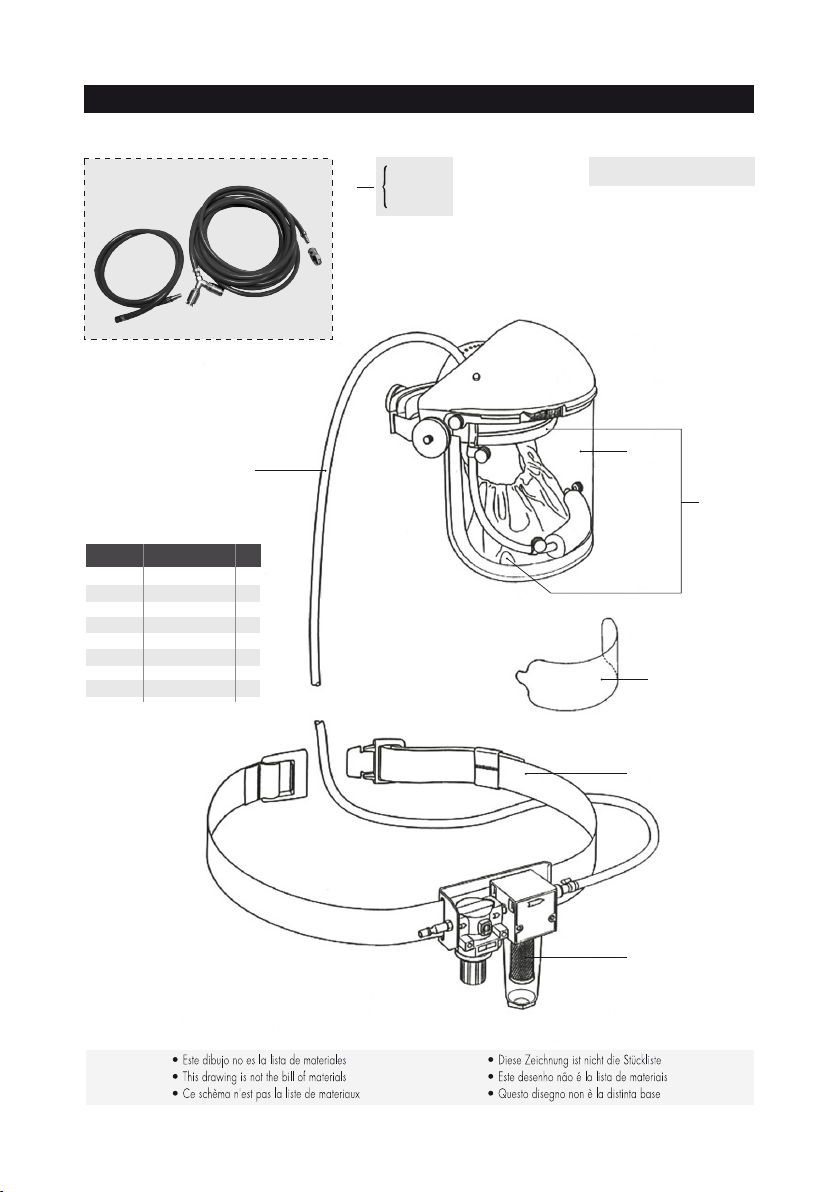

10 Despiece pág. 8
11 Garantía pág. 9
12 Declaración de Conformidad pág. 9

- 4 -
Muchas gracias por haber adquirido un producto
SAGOLA. Nos alegramos de haber encontrado
un cliente en Usted.
Los productos SAGOLA reúnen los más
elevados avances técnicos, de diseño y de
facilidad de manejo.
Aplicamos los más estrictos requisitos de calidad
a todos nuestros productos para satisfacer las
expectativas más exigentes.
ADVERTENCIAS DE SEGURIDAD
a) Diseño para la utilización
La careta 4240 NO ESTA DISEÑADA para su
empleo en ambientes con presencia de gases
inflamables.
Este modelo está diseñado para su empleo
contra contaminantes no peligrosos para la vida
o la salud, o donde el aparato de respiración no
es indispensable para sobrevivir.
El modelo 4240 está diseñado para su empleo
con aire comprimido (las fuentes de aire de
oxígeno comprimido o enriquecido no deben ser
utilizadas). No se asegura protección alguna si
la careta no está colocada correctamente o no
se mantiene un adecuado suministro de aire
respirable. Solamente se asegura el grado de
protección prescrito cuando el equipo está
colocado correctamente.
La combinación de un filtro SAGOLA 5200 ó
5300 instalado en la pared, con el filtro de
carbono montado en el cinturón del equipo no
elimina el monóxido de carbono, ni el dióxido de
carbono u otros gases tóxicos.
b) Presión negativa
Es posible que a índices de trabajo muy altos,
el aire comprimido dentro de la careta pueda
resultar negativo durante la respiración. Este
equipo tiene un caudal máximo de 232
litros/minuto y no debiera ser utilizado para
trabajos en los que se requiera mayor caudal
que el citado.
c) Suministro de aire comprimido
El usuario debe asegurarse de que el rango de
presión del aire que llega al equipo está dentro
de los límites recomendados. Si el suministro
de aire cesa o se reduce significativamente,
debe abandonar la zona contaminada y
comprobar los posibles fallos en el equipo.
Línea de equipos de aire comprimido con una
variedad de piezas para la cabeza a utilizar en
aplicaciones tales como pintura pulverizada o
contra polvo tóxico, niebla o humos, es decir en
situaciones en las que un equipo de respiración
no es imprescindible para sobrevivir. El equipo
ha sido probado, aprobado y certificado por
BS-EN270 (Formely HSE Testing Memorandum
14.7.25: issue 7), factor de protección 200. Sus
principales componentes están diseñados para
ofrecer la máxima duración y un rápido y
económico cambio de estas piezas más
susceptibles de estropearse.
Existe una amplia gama de piezas de recambio
y accesorios.
IMPORTANTE
Antes de utilizar la careta es importante leer
y asimilar el contenido de este manual de
instrucciones, prestar especial atención a las
advertencias, características y requerimientos
de mantenimiento indicados, así como al
etiquetado del modelo.
El equipo está compuesto por una careta de bajo
peso, conectada a través de un tubo de
respiración a un regulador pre-ajustado, con
indicador de caudal y un filtro de carbono. El
regulador está montado en un cinturón con una
hebilla que se suelta fácilmente.
El Equipo se completa con una manguera de
10 mts. para el suministro del aire comprimido
desde la red general de aire. Esta manguera
que incorpora en un extremo un conector
SAGOLA T-2 en un extremo y un una conexión
en “Y” con dos Enchufes T-2.
También un Enchufe rápido T-2 de ½ M y otra
manguera de 1.5 mts. con conector T-2 en un
extremo y tuerca de ¼ H para conectar a una
pistola aerográfica.
Especificaciones Técnicas
- Factor nominal de protección: 220
- Presión de aire:
Máxima 10 bar (145 psi)
Recomendada 4 bar (60 psi)
- Longitud máxima de la manguera de suministro
al regulador 15 mts.
- Rango de presión a la careta:
Máxima 232 l/min.
Recomendada 160 l/min.
- Temperatura del ambiente de trabajo: 1’5 a 50º C
- Duración del filtro de carbono: 400 horas de
trabajo (Aproximadamente 2 meses)
- Protección contra impactos del visor EN 166 F
para visor.
1. INTRODUCCIÓN
2. DESCRIPCIÓN DEL EQUIPO

- 5 -
3.1. Calidad del aire
El filtro coalescente montado en la pared
(Modelos SAGOLA 5200 ó 5300), en conjunto
con el filtro de carbono del regulador pre-ajustado
del equipo aportan una calidad de aire BS 4275
(prEN 132), si se aplican correctamente las
instrucciones de servicio indicadas en el apartado
9 de Mantenimiento y Servicio.
Estos parámetros establecen que el aire
suministrado para la respiración, no debiera
contener impureza en exceso de:
- Monóxido de carbono: 5 ppm (5,5 mg/mm3)
- Dióxido de carbono: 500 ppm (900 mg/mm3)
- Partículas de aceite: 0.5 mg/mm3
El aire debería estar libre también de olor y
contaminación. Se recomienda instalar en la red,
previamente al equipo SAGOLA 5200 ó 5300 el
pre-filtro SAGOLA 5050.
ADVERTENCIA: Este pre-filtro SAGOLA 5050
NO ELIMINA EL MONOXIDO DE CARBONO;
DIOXIDO DE CARBONO U OTROS GASES.
3.2. Manguera de suministro de aire
comprimido
La aprobación de este equipo incluye las
mangueras de suministro de aire comprimido,
así pues es indispensable que el equipo sea
utilizado solamente con las mangueras originales
SAGOLA.
3.3. Temperatura de trabajo y almacenamiento
El equipo está diseñado para trabajar en un
rango de temperatura de 1’5 a 50º C, con un
grado de humedad del 80% RH. Se recomienda
que el equipo se mantenga almacenado en un
ambiente de entre 0 y 40° C y un grado de
humedad de hasta el 80% RH, en un lugar
limpio, seco y preferentemente cubierto, por
ejemplo dentro de una bolsa plástica.
3.4. Presión de aire comprimido
El equipo está diseñado para trabajar con una
presión de aire comprimido suministrado de entre
4 y 10 bar a la entrada de la manguera. La careta
requiere un suministro mínimo de 160 l/min. (5.4
cfm) y si se utiliza con una pistola aerográfica,
con un minimo de 620 l/min (21 cfm)
suministrados con una presión de 6 bar (90 psi).
3.5. Mangueras de aire
La manguera de suministro de aire al regulador
pre-ajustado debe tener 4/16” ó Ø 8 mm. de
diámetro interior.
Las longitudes máximas de la manguera
necesarias para mantener un volumen de
suministro seguro pueden ser:
- 5 mts. a 40 bar (60 psi)
- 7.5 mts. a 4.5 bar (70 psi)
- 10 mts. a 5.5 bar (80 psi)
La manguera debe ser de clase no tóxica y sin
rizos. Por supuesto deberá ser sustituida si se
raya o marca.
- Este equipo está diseñado para ser utilizado
contra contaminantes que no sean peligrosos
para la vida y la salud, lugares donde el aparato
de respiración no sea indispensable para
sobrevivir.
- Es posible que con índices de trabajo muy
altos, la presión de aire dentro de la careta pueda
ser momentaneamente negativa para el usuario
mientras respira. Si esto sucede consulte con el
servicio de atención al cliente de SAGOLA.
- El equipo esta diseñado para su uso con aire
comprimido. no se deben emplear fuentes de
aire de oxígeno comprimido u oxígeno
enriquecido. Si hubiese alguna duda sobre la
disponibilidad del equipo para trabajar consulte
con el servicio de atención al cliente de SAGOLA
S.A.
- Si el suministro cesa o se reduce
significativamente, abandone la zona
contaminada y revise la existencia de posibles
fallos en el equipo.
- Cualquier modificacion realizada en el equipo,
o la sustitución de alguno de sus componentes
por otros no originales, puede reducir la
proteccion proporcionada al usuario e invalidar
la proteccion HSE y garantías dadas por el
fabricante.
3. PARÁMETROS DE OPERACIÓN
4. ADVERTENCIAS

- 6 -
Antes de iniciar el trabajo compruebe que:
1. Es posible medir la presión de aire
suministrada.
2. Que desde la red general de aire comprimido
llegará al equipo aire a la presión adecuada
(Apartado 3.4).
3. Que el aire que llegará estará dentro de los
standar de respirabilidad.
4. Que la manguera de aire sea lo
suficientemente larga para que el usuario del
equipo pueda trabajar sin necesidad de
desprenderse del equipo.
6.1. A la recepción del equipo, compruebe:
- Que el equipo está completo, de acuerdo con
lo indicado en su composición.
- Que el equipo no ha resultado dañado en el
transporte.
6.2. Antes de cada utilización, compruebe:
- Que el equipo está completo de acuerdo con
lo indicado en su composición.
- Que el filtro coalescente de la Red de aire está
utilizable.
- Que las mangueras de aire están en buenas
condiciones y sus conexiones sin fugas y
suficientemente bien ajustadas.
- Que el regulador y el filtro de carbono están
limpios y no muestran signos de cambio de color,
de blanco a rosa, y que no hay síntomas de olor
en la careta. Cambiar si fuese necesario.
- Que las almohadillas y elementos de ajuste a
la cara están limpios y no tienen signos de
deterioro o daño. Si el equipo ha sido
almacenado en un ambiente frío, evite la
aparición de signos de condensación antes de
colocarse el equipo.
- Que la manguera de conexión de aire a la
careta está en buenas condiciones y
correctamente conectada al regulador ajustable
del cinturón.
- Que el cinturón está correctamente montado
a través de la hebilla y ceñido, posicione el
regulador en la cadera con la manguera de aire
al visor por delante de su cuerpo.
- Que la hebilla cierra correctamente.
- Que el conector de la manguera a la pistola
aerográfica está correctamente conectado.
- Compruebe que todas las conexiones están
correctamente hechas y que no hay fugas de
aire.
6.3. Comprobación del caudal de aire
NOTA: El regulador de la red aportará un caudal
de aire al equipo adecuado, siempre que la
longitud de la manguera de aire sea la apropiada
y el suministro de presión al equipo el descrito
en el apartado 3.4.
Deberá utilizarse el método siguiente para
comprobar el rango de caudal al equipo, antes
de entrar en el área de trabajo:
1. Conecte la manguera de aire comprimido al
regulador pre-ajustado.
2. El indicador de caudal debe estar en la sección
marcada en color verde.
3. Si el indicador está en cualquier de las zonas
marcadas en color rojo:
- Verifique y corrija la existencia de fugas.
- Verifique y corrija el estado de la manguera de
aire.
- Vuelva a verificar el indicador.
4. Si el indicador de caudal está dañado o se
mantiene en los sectores rojo o verde aun sin
suministro de aire, reemplace el indicador antes
de utilizar el equipo.
5. Si después de la segunda verificación el
indicador está aun en cualquiera de las
secciones rojas, el equipo no debe ser utilizado
sin que se realice un completo examen de su
estado y de una nueva verificación.
6. INSTRUCCIONES DE USO
5. CHEQUEO DEL ÁREA DE TRABAJO

- 7 -
NOTA: Solamente cuando el equipo esté
colocado correctamente, como se describe a
continuación, ofrecerá el grado de protección
prescrito.
1. Monte el cinturón de soporte del regulador a
su cintura, posicionando el regulador por encima
de la cadera derecha.
2. Coloque la careta en su cabeza, ajustándola
a su cabeza para mantener la posición más
cómoda y eficiente para la realización del trabajo.
Elimine todo resto de condensación antes de
colocarse la careta.
3. Conecte la manguera de suministro de aire
del regulador a la careta. Si percibe vibraciones
durante la conexión, desconecte y conecte
nuevamente.
4. Conecte, si procede la manguera de
suministro de aire a la pistola aerográfica.
5. Mientras camine, asegúrese de que las
mangueras no se enredan entre sí y dificultan
su desplazamiento.
7. MONTAJE DEL EQUIPO
El equipo requiere de una revisión mensual. El
cuidado, durante y después de su empleo,
garantiza un servicio fiable y duradero.
Después de su utilización, el equipo debe ser
lavado con agua y una solución de jabón neutro,
enjuagado con un trapo húmedo y secado. Para
mantener la careta en las mejores condiciones
posibles no emplee en su limpieza productos
abrasivos. Aclárela con agua y un detergente
suave y séquelo con un trapo suave.
No utilice disolventes o agentes abrasivos de
limpieza. Dañarán el equipo. Ver apartado 9.3.
8. MANTENIMIENTO GENERAL
El equipo requiere de un mínimo mantenimiento.
Los componentes deteriorados por el uso o
dañados deben ser sustituidos. Los repuestos
de los mismos se indican en el gráfico de
despiece correspondiente.
9.1. Regulador pre-ajustado. Este componente
está pre-ajustado y sellado de acuerdo con los
requerimientos normativos establecidos. Solo
puede ser reemplazado por otro igual.
9.2. Unidad de filtraje montada en el cinturón e
indicador de caudal. La unidad tiene un vaso
desmontable en el que se aloja el cartucho de
carbón, que con el suministro de aire comprimido
desconectado, debe ser sustituido si su color
cambia de blanco a rosa, o en la careta ser
percibe algún olor extraño.
También se sugiere que el filtro sea
periódicamente sometido a un examen de
presión diferencial a pleno caudal, si se alcanza
un nivel de 0.7 bar (10 psi) el filtro debe ser
sustituido.
El filtro se sustituye soltando el vaso,
desenroscando el filtro y procediendo en sentido
contrario con su sustituto.
El vaso debe ser lavado con agua jabonosa y
secado posteriormente. Si presenta algún tipo
de deterioro o decoloración sustitúyalo. Móntelo
asegurándose de la inexistencia de fugas.
9.3. Productos de limpieza recomendados:
- Solución de agua con jabón neutro.
- Desinfectante
- Paño antiestático para el visor de la careta.
9. MANTENIMIENTO Y SERVICIO

- 8 -
10. DESPIECE
ed. 11
04
03
05
06
01
02
HYGIENE
KIT (5u.)
07
Nº Cod. U.
01 15880011 1
02 15880012 1
03 15880013 1
04 15880009 1
05 15880014 1
06 15880015 1
07/1 56414033 1
07/2 56414045 1
1 US-Mil
2 Nitto

- 9 -
Este aparato ha sido fabricado con rigurosa
precisión. Habiendo sido sometido a numerosos
controles antes de su salida de fábrica.
La GARANTÍA concedida es de 2 años, a partir
de la fecha de compra, que será indicada por e
establecimiento vendedor en el lugar habilitado
para el respecto, junto con su sello.
Esta GARANTÍA cubre cualquier defecto de
fabricación, que será subsanado sin cargo para
el comprador. Sin embargo quedan
expresamente excluidas todas aquellas averías
resultantes de un mal uso de aparato, tales como
conexiones incorrectas, rotura por caída o
similares, desgaste normal y en general cualquier
deficiencia no imputable a la fabricación del
aparato.
Así mismo se perderá la GARANTÍA cuando se
constate que el aparato ha sido manipulado por
personas ajenas a nuestro Servicio de Asistencia
Técnica.
Esta GARANTÍA no respalda los compromisos
adquiridos con cualquier persona ajena al
Servicio Técnico.
Servicio de Asistencia Técnica
(Tel. [phone] - Fax [phone])
En caso de avería durante el periodo de
GARANTÍA, adjunte al aparato el justificante del
certificado de garantía y entréguelo en el Servicio
de Asistencia que más le interese o bien póngase
en contacto con fábrica.
Queda excluida cualquier exigencia de más
trascendencia contra el proveedor, en particular
la indemnización por daños y prejuicios. Esto se
aplica igualmente a los daños que se originasen
durante el asesoramiento, la adquisición de
práctica y la demostración.
Las prestaciones por garantía no tienen por
consecuencia una prolongación del periodo de
la misma.
No se atenderá en garantía ningún equipo del
cual no conste en los archivos de SAGOLA el
resguardo adjunto, del certificado de garantía
debidamente cumplimentado.
Reservadas la modificaciones Técnicas.
12. DECLARACIÓN DE CONFORMIDAD
Fabricante: SAGOLA S.A.
Dirección: Calle Urartea, 6 · 01010 VITORIA-GASTEIZ (Álava) · ESPAÑA
Declaramos que el producto: CARETA CON SUMINISTRO DE AIRE
Marca: SAGOLA
Modelo: 4240
Sobre la base de nuestro examen, en virtud de los Requerimientos del artículo 10 de la Directiva del
Consejo 89/686/ECC en su versión modificada por las Directivas 93/68/CEE y 93/95/CEE, según consta en
el informe N º 0086, 96; 0310
Por y en nombre de la British Standards Institution, notifica Número cuerpo de 0086
Se encuentran disponibles, la documentación técnica completa y las instrucciones de servicio del
producto en la versión original, así como en los idiomas comunitarios de los usuarios.
En Vitoria-Gasteiz, a 01/10/2020
Director Técnico
Enrique Sánchez Uriondo
11. CONDICIONES DE GARANTÍA

Index
1 Introduction page 12
2 Description of the Equipment page 12
3 Operating Parameters page 13
3.1 Air quality page 13
3.2 Compressed air supply hose page 13
3.3 Working and storage temperature page 13
3.4 Compressed air pressure page 13
3.5 Air hoses page 13
4 Warnings page 13
5 Work area check page 14
6 Instructions for use page 14
6.1. On receipt of the equipment page 14
6.2. Before using the equipment page 14
6.3. Checking the air flow page 14
7 Assembly of the equipment page 14
8 General maintenance page 14
9 Maintenance and Service page 15
9.1. Pre-set regulator page 15
9.2. Filter unit on waist belt and flow indicator page 15
9.3 Recommended cleaning products page 15
10 Detail drawing page 15
11 Guarantee page 16
12 Conformity declaration page 16

- 12 -
Thank you very much for purchasing a SAGOLA
product. We are pleased to have you as a
customer.
SAGOLA products combine the very latest
technical developments with the highest levels
of design and ease of use.
We apply the most stringent quality controls to
all of our products in order to meet the most
demanding requirements.
SAFETY WARNINGS
a) Design for use
The 4240 face mask IS NOT DESIGNED for use
in environments containing flammable
gases.
This model is designed for use against
contaminants that are not hazardous to life or
health, and where the breathing apparatus is not
essential for survival.
The model 4240 is designed for use with
compressed air (compressed or enriched oxygen
sources should not be used). No protection at
all is guaranteed if the mask is not fitted correctly
or an adequate supply of breathable air is not
maintained. The prescribed degree of protection
is only ensured when the equipment is correctly
fitted.
The combination of a SAGOLA 5200 or 5300
filter mounted on the wall with the carbon filter
mounted on the waist belt of the equipment does
not eliminate carbon monoxide, carbon dioxide
or other toxic gases.
b) Negative pressure
It is possible that at very high work rates the
compressed air pressure inside the mask could
become negative during breathing. This
equipment has a maximum flow rate of 232
litres/minute and should not be used for jobs
requiring a flow rate greater than this.
c) Compressed air supply
The user must ensure that the range of air
pressures reaching the equipment is within the
recommended limits. If the air supply ceases or
is significantly reduced the user must leave the
contaminated area and check the possible
failures in the equipment.
This is a line of compressed air equipment with
a variety of parts for the head and for use in
applications such as spray painting or against
toxic dust, mist or fumes, i.e. in situations where
a breathing apparatus is not essential for survival.
The equipment has been tested, approved and
certified according to BS-EN270 (formerly HSE
Testing Memorandum
14.7.25: issue 7), protection factor 200. Its main
components are designed for maximum durability
and the quick and inexpensive change of those
parts most susceptible to damage.
There is a wide range of spare parts and
accessories.
IMPORTANT
Before using the mask it is important to read
and digest the contents of this instruction
manual, paying special attention to the
warnings, characteristics and maintenance
requirements indicated, as well as the labelling
of the model.
The equipment is composed of a lightweight
mask connected via a breathing tube to a pre-set
regulator with a flow meter and a carbon filter.
The regulator is mounted on a belt with an easy
to release buckle.
The equipment is completed with a hose of 10
m for the supply of compressed air from the
general air network. This hose includes a
SAGOLA T-2 connector at one end and at the
other end a “Y” connection with two T-2
couplings.
There is also a T-2 quick release ½" male
coupling and another hose of 1.5 m with a T-2
connector on one end and a ¼" female nut to
connect to a spray gun.
Technical specifications
- Nominal protection factor: 220
- Air pressure:
Maximum 10 bar (145 psi)
Recommended 4 bar (60 psi)
- Maximum length of supply hose
to the regulator 15 mts.
- Pressure range to the face mask:
Maximum 232 l/min.
Recommended 160 l/min.
- Temperature of the work environment: 1.5 to 50º C
- Working life of the carbon filter: 400 hours
(approximately 2 months)
- Impact protection of the visor EN 166 F for
visors.
1. INTRODUCTION
2. DESCRIPTION OF THE UNIT

3.1. Air quality
The coalescing filter mounted on the wall
(SAGOLA Models 5200 or 5300), together with
the carbon filter of the equipment's pre-set
regulator supplies an air quality in accordance
with BS 4275 (UNE-EN 132) if the operating
instructions specified in section 9, Maintenance
and Service, are correctly applied.
These parameters establish that the air supplied
for breathing should not contain excessive
impurity in the form of:
- Carbon monoxide: 5 ppm (5.5 mg/mm3)
- Carbon dioxide: 500 ppm (900 mg/mm3)
- Oil particles: 0.5 mg/mm3
The air should also be free of odour and
contamination. Installation of the SAGOLA 5050
pre-filter in the compressed air network, before
the SAGOLA 5200 or 5300 unit, is
recommended.
WARNING: The SAGOLA 5050 pre-filter DOES
NOT ELIMINATE CARBON MONOXIDE;
CARBON DIOXIDE OR OTHER GASES.
3.2. Compressed air supply hose
The approval of this equipment includes the
compressed air supply hoses, so it is essential
that the equipment be used only with original
SAGOLA hoses.
3.3. Working and storage temperature
The equipment is designed to work in a
temperature range of 1.5 to 50° C, with a humidity
of 80% RH. It is recommended that the team be
maintained stored in an environment of between
0 and 40° C and a humidity of up to 80% RH, in
a clean and dry place, and preferably covered,
for example in a plastic bag.
3.4. Compressed air pressure
The equipment is designed to operate with
compressed air pressure supplied at between 4
and 10 bar at the entrance to the hose. The mask
requires a minimum supply of 160 l/min. (5.4
cfm) and, if used with a spray gun, with a
minimum of 620 l/min. (21 cfm) supplied with a
pressure of 6 bar (90 psi).
3.5. Air hoses
The air supply hose to the pre-set regulator
should have an internal diameter of 4/16" or Ø
8 mm.
The suggested maximum lengths of hose
required to maintain a secure supply volume are:
- 5 m at 4.0 bar (60 psi)
- 7.5 m at 4.5 bar (70 psi)
- 10 m at 5.5 bar (80 psi)
The hose must be a non-toxic type and not
curled. It must of course be replaced if scratched
or marked.
- This equipment is designed for use against
contaminants that are not hazardous to life or
health, where the breathing apparatus is not
essential for survival.
- It is possible that with very high work rates the
air pressure inside the face mask may become
negative momentarily for the user while breathing.
If this happens contact SAGOLA customer
service.
- The equipment is designed for use with
compressed air; compressed oxygen or enriched
oxygen sources should not be used. If there is
any doubt about the capability of the equipment
to carry out the work consult SAGOLA customer
service.
- If the supply ceases or is significantly reduced,
leave the contaminated area and check for
possible equipment failure.
- Any modifications made to the equipment, or
replacement of any components with others that
are not original, may reduce the protection
provided to the user and invalidate the HSE
protection and guarantees provided by the
manufacturer.
3. OPERATING PARAMETERS
4. WARNINGS
- 13 -
1. It is possible to measure the pressure of the
air supplied.
2. From the general compressed air network the
air will arrive at the equipment at the proper air
pressure (Section 3.4).
3. The air that arrives will be within the standard
of breathability.
4. The air hose is long enough for the user of the
equipment to work without having to take off the
equipment.
5. WORK AREA CHECK

- 14 -
6.1. On receipt of the equipment, check that:
- The equipment is complete, according to the
specification of its composition.
- The equipment has not been damaged in
transit.
6.2. Before each use, check that:
- The equipment is complete, according to the
specification of its composition.
- The coalescing filter of the air network is usable.
- The air hoses are in good condition, have
leak-free connections and are sufficiently well
adjusted.
- The regulator and carbon filter are clean and
show no signs of changing colour, from white to
pink, and there are no symptoms of smell in the
mask. Change if necessary.
- That the pads and components for adjusting to
the face are clean and have no signs of
deterioration or damage. If the equipment has
been stored in a cold environment, avoid the
appearance of signs of condensation before
putting on the equipment.
- The air hose connection for supplying air to the
mask is in good condition and is properly
connected to the adjustable regulator on the belt.
- The belt is correctly mounted by means of the
buckle and is properly tightened, the regulator
positioned at the hip with the air hose to the visor
in front of your body.
- The buckle closes properly.
- The connector of the hose to the spray gun is
connected correctly.
- All connections are properly made and that no
air leaks.
6.3. Checking the air flow
NOTE: The regulator of the network supply will
provide an adequate flow of air to the equipment,
provided that the length of the air hose is
appropriate and the supply pressure to the
equipment is as described in section 3.4.
The following method should be used to check
the flow range to the equipment, before entering
the work area:
1. Connect the compressed air hose to the
pre-set regulator.
2. The flow indicator should be in the section
marked in green.
3. If the indicator is in any of the areas marked
in red:
- Check for and correct any leaks.
- Check and correct the state of the air hose.
- Recheck the indicator.
4. If the flow indicator is damaged or stays in the
red or green sectors even without air supply,
replace the indicator before using the equipment.
5. If after the second check the indicator is still
in any of the red sections, the equipment should
not be used without a thorough examination of
its condition and a new checking process.
6. INSTRUCTIONS FOR USE
NOTE: Only when the equipment is fitted
correctly, as described below, will it provide the
prescribed degree of protection.
1. Put the belt to support the regulator around
your waist, positioning the regulator above the
right hip.
2. Place the mask on your head, adjusting it to
your head to achieve the most comfortable and
efficient position for working. Remove any trace
of condensation before putting on the mask.
3. Connect the air supply hose from the regulator
to the mask. If you notice vibrations during the
connection, disconnect and then reconnect.
4. If applicable, attach the air supply hose to the
spray gun.
5. While walking, make sure the hoses do not
become entangled with each other and impede
your movement.
7. ASSEMBLY OF THE EQUIPMENT
The equipment requires a monthly check-up.
Care of the equipment, during and after its use,
will ensure a reliable and lasting service.
After use, the equipment should be washed with
water and a solution of neutral soap, then rinsed
with a damp cloth and dried. To keep the mask
in the best possible condition do not use abrasive
cleaning products. Rinse with water and mild
detergent and dry with a soft cloth.
Do not use solvents or abrasive cleaning agents.
These will damage the equipment. See section
9.3.
8. GENERAL MAINTENANCE

10. DETAIL DRAWING
The equipment requires minimal maintenance.
Components damaged by use must be replaced.
The parts of them are indicated in the graph
corresponding spare parts.
9.1. Pre-set regulator. This component is pre-set
and sealed in accordance with the established
regulatory requirements. It can only be replaced
by another that is identical.
9.2. Filter unit on waist belt and flow indicator.
The unit has a removable vessel where the
carbon canister is housed which must be
replaced, with the compressed air supply
disconnected, if its colour changes from white to
pink, or an unusual smell is noticed in the mask.
It is also suggested that the filter is periodically
subjected to a test of differential pressure at full
flow, and if a level of 0.7 bar (10 psi) is reached
the filter must be replaced.
The filter is replaced by releasing the vessel,
unscrewing the filter and then proceeding in
reverse order with the replacement filter.
The vessel should be washed with soapy water
and then dried. Replace it if it shows any signs
of deterioration or discolouration. Mount ensuring
that there are no leaks.
9.3. Recommended cleaning products:
- Solution of water with neutral soap.
- Disinfectant
- Antistatic cloth for the visor of the mask.
9. MAINTENANCE AND SERVICE
04
03
05
06
01
02
HYGIENE
KIT (5u.)
ed. 11
07
Nº Cod. U.
01 15880011 1
02 15880012 1
03 15880013 1
04 15880009 1
05 15880014 1
06 15880015 1
07/1 56414033 1
07/2 56414045 1
1 US-Mil
2 Nitto
- 15 -

This guarantee has been manufactured with strict
precision an d has been subjected to a large
number of controls before it left the factory.
The GUARANTEE is for 2 years, counted as of
the date of purchase, which will be indicated by
the establishment where the apparatus is
purchased in the place provided for this purpose,
together with its stamp.
The GUARANTEE covers all nanufacturind
defects which will be repaired free of charge.
Nevertheless, all those malfunctions which are
the result of the incorrect use of the apparatus,
such as incorrect connections, breakage due to
the apparatus being dropped or similar, normal
wear and tear and in general, any deficiency not
attributable to manufacture.
Likewise, the GUARANTEE will became invalid
should be abserved that the apparatus has been
handled by persons other than our Technical
Service personnel.
This GUARANTEE does not support any
commitment made by any person other than our
Technical Service personnel.
Technical Service Personnel
(Tel. [phone] - Fax [phone])
In the case of any malfunction during the peiod
of GUARANTEE, enclose the guarantee
certificate with the apparatus and deliver it to the
nearest Technical Service or get in contact with
the factory.
Any other claims against the supplier beyond
those expressed above are excluded, especially
regarding indemnification for damages. This is
equallu applicable to damages arising during
consultation, trainingand demostration.
The provision of services during the Guarantee
period will not cause this period to be extended
as a consequence.
No gurantee claims shall be acepted for
equipament for which SAGOLA has noduly
completed guarantee certificate coupon in its
files.
Technical modifications may be made without
notice.
12. DECLARATION OF CONFORMITY
Manufacturer: SAGOLA S.A.
Adress: Calle Urartea, 6 · 01010 VITORIA-GASTEIZ (Álava) · SPAIN
Hereby declares that the product: FACE MASK WITH AIR SUPPLY
Brand: SAGOLA
Model: 4240
On the basis of our examination, under the requeriment of article 10 of Council Directive 89/686/ECC as
amended by council directives 93/68/EEC and 93/95/EEC, as recorded in report Nº 0086;96;0310
For and on behalf the British Standards Institution, notifies body Number 0086
The complete technical documentation and service instructions for the product are available in the
original version and in the EC languages of users.
In Vitoria-Gasteiz, on 01/10/2020
Director Técnico
Enrique Sánchez Uriondo
11. WARRANTY CONDITIONS
- 16 -

GUARANTEE C0NDITIONS CONDITIONS DE GARANTIECONDICIONES DE GARANTÍA
CONDIÇÕES DA GARANTIA CONDIZIONI DI GARANZIAGARANTIEBENDINGUNGEN
Adquirido por: / Purchased by: / Acquis par: / Erworben durch: / Adquirido por: / Acquistato da:
Domicilio: / Address: / Adresse: / Wohnsitz: / Endereço: / Indirizzo:
Población: / Town: / Ville:
Ortschaft:/ Povoaçao: / Località: Provincia: / Province: / Région: Provinz: / Provincia: / Provincia:
C.P. P.C. C.P.
PLZ CP CAP País Country Pays Land País Paese
Tel: Fax
Vendido por: / Sold by: / Vendu par: / Verkauft durch: / Vendido por: / Venduto da:
Modelo: / Model: / Modèle:
Modell: / Modelo: / Modello: Nº de equipo: /Equipment no.: / No. de l’appareil: Geräte-Nr: / Nº de equipa: / N. attrezzatura:
Fecha de compra: / Date of purchase: / Date d’achat: / Kaufdatum: / Data de Compra: / Data di aacquisto:
E-mail:
Tel: Fax
Sello: / Stamp: / Cachet: / Stempel: / Selo: / Timbro:
GUARANTEE C0NDITIONS CONDITIONS DE GARANTIECONDICIONES DE GARANTÍA
CONDIÇÕES DA GARANTIA CONDIZIONI DI GARANZIAGARANTIEBENDINGUNGEN
Adquirido por: / Purchased by: / Acquis par: / Erworben durch: / Adquirido por: / Acquistato da:
Domicilio: / Address: / Adresse: / Wohnsitz: / Endereço: / Indirizzo:
Población: / Town: / Ville:
Ortschaft:/ Povoaçao: / Località: Provincia: / Province: / Région: Provinz: / Provincia: / Provincia:
C.P. P.C. C.P.
PLZ CP CAP País Country Pays Land País Paese
Tel: Fax
Vendido por: / Sold by: / Vendu par: / Verkauft durch: / Vendido por: / Venduto da:
Modelo: / Model: / Modèle:
Modell: / Modelo: / Modello: Nº de equipo: /Equipment no.: / No. de l’appareil: Geräte-Nr: / Nº de equipa: / N. attrezzatura:
Fecha de compra: / Date of purchase: / Date d’achat: / Kaufdatum: / Data de Compra: / Data di aacquisto:
E-mail:
Tel: Fax
Sello: / Stamp: / Cachet: / Stempel: / Selo: / Timbro:

SAGOLA S.A.
Urartea, 6 · 01010 Vitoria-Gasteiz · SPAIN
Tel.: [phone] · Fax: [phone]
[email protected] · www.sagola.com
Ed. 11 (10/2020)
SERVICIO DE ASISTENCIA TÉCNICA
GARANTÍA DE REPARACIÓN PROFESIONAL
TECHNICAL REPAIR SERVICE
PROFFESIONAL REPAIR GUARANTEE
SERVICE D’ASSISTANCE TECHNIQUE
GARANTIE DE RÉPARATION PROFESSIONNELLE
TECHNISCHER DIENST
PROFESSIONNELLE REPARATURGARANTIE
SERVIÇO DE ASSISTÊNCIA TÉCNICA
GARANTÍA DE REPARAÇAO PROFISSIONAL
SERVIZIO DI ASSISTENZA TECNICA
GARANZIA DI RIPARAZIONE PROFESSIONALE
