SAKMA NOZZLE 60 User manual

En caso de cualquier duda, antes de empezar la
instalación, contactar con el servicio técnico de Sakma.
In case of any doubt, before starting the installation,
contact Sakma technical service.
Debido a las continuas mejoras e innovaciones, las especificaciones pueden cambiar sin previo aviso. © Barcelona. SAKMA Electrónica Industrial SAU. Todas las indicaciones
enumeradas en este manual están sujetas a nuestra política de garantía. SAKMA no es responsable por los daños causados por no seguir las instrucciones sobre el uso del producto.
Due to continuous improvements and innovations, specifications may change without notice. © Barcelona. SAKMA Electrónica Industrial SAU. All the indications listed in this
manual are subject to our guarantee policy. SAKMA is not responsible for damage from failure to follow instructions regarding the product's use.
NOZZLE 60
V3.01 200402
1/2MANUAL DE INSTALACIÓN |INSTALLATION GUIDE
LFG-
1 2
3

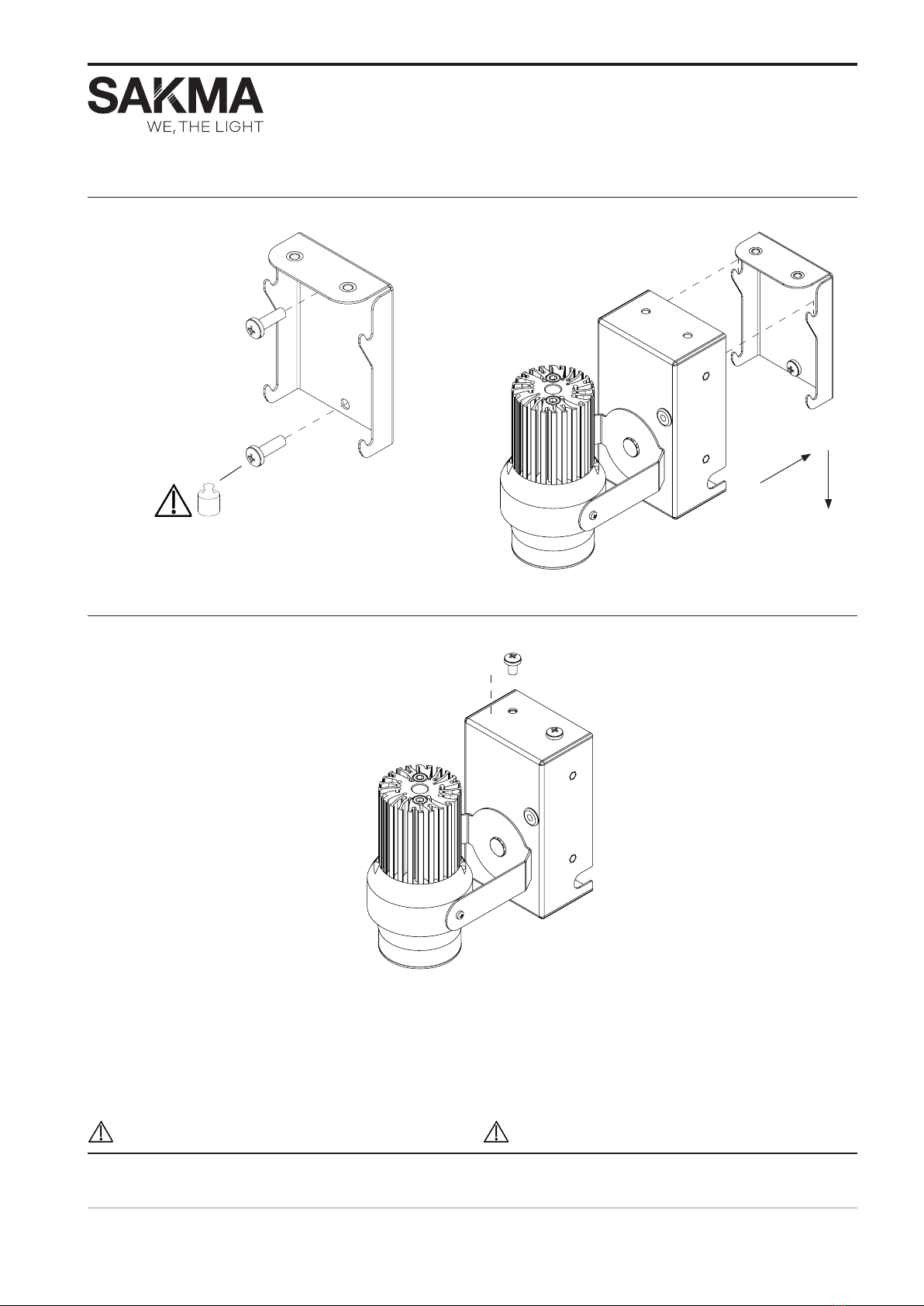

MONTAJE |ASSEMBLY
Sheet
A4
To be defined
S. Mauri
S. Mauri
Paso 1 - Atornillar a pared
PROPIEDAD Y CONFIDENCIALIDAD
La información
contenida en este dibujo, es
propiedad de SAKMA ELECTRÓNICA,
INDUSTRIAL S.A.
Cualquier reproducción parcial o total, sin el
permiso por escrito de SAKMA ELECTRÓNICA
INDUSTRIAL, S.A. esta prohibida.
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
IS PROHIBITED.
PART #
MATERIAL
FINISHED
TREATED
SUPPLIER
EST. COST
NAME
DRAWN
CHECKED
ENG. APPR.
MFG. APPR.
DATE
COMMENTS:
SIZE Refers To:
STATUS:
DESCRIPTION:
REV.
PROJECT:
QC. APPR.
SAKMA
Sakma Electrónica Industrial, S.A.
Travessia Industrial, 15 - 08907 L'Hospitalet de Llobregat Barcelona (Spain)
Phone: [phone] - e-mail: [email protected]
1
Of
1
16/05/2019
Sheet
A4
To be defined
S. Mauri
S. Mauri
Paso 2 - Juntar Cuerpo a Pared
PROPIEDAD Y CONFIDENCIALIDAD
La información
contenida en este dibujo, es
propiedad de SAKMA ELECTRÓNICA,
INDUSTRIAL S.A.
Cualquier reproducción parcial o total, sin el
permiso por escrito de SAKMA ELECTRÓNICA
INDUSTRIAL, S.A. esta prohibida.
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
IS PROHIBITED.
PART #
MATERIAL
FINISHED
TREATED
SUPPLIER
EST. COST
NAME
DRAWN
CHECKED
ENG. APPR.
MFG. APPR.
DATE
COMMENTS:
SIZE Refers To:
STATUS:
DESCRIPTION:
REV.
PROJECT:
QC. APPR.
SAKMA
Sakma Electrónica Industrial, S.A.
Travessia Industrial, 15 - 08907 L'Hospitalet de Llobregat Barcelona (Spain)
Phone: [phone] - e-mail: [email protected]
1
Of
1
16/05/2019
Sheet
A4
To be defined
S. Mauri
S. Mauri
Paso 3 - Atornillar chapas
PROPIEDAD Y CONFIDENCIALIDAD
La información
contenida en este dibujo, es
propiedad de SAKMA ELECTRÓNICA,
INDUSTRIAL S.A.
Cualquier reproducción parcial o total, sin el
permiso por escrito de SAKMA ELECTRÓNICA
INDUSTRIAL, S.A. esta prohibida.
PROPRIETARY AND CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
ANY REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
SAKMA ELECTRÓNICA INDUSTRIAL, S.A.
IS PROHIBITED.
PART #
MATERIAL
FINISHED
TREATED
SUPPLIER
EST. COST
NAME
DRAWN
CHECKED
ENG. APPR.
MFG. APPR.
DATE
COMMENTS:
SIZE Refers To:
STATUS:
DESCRIPTION:
REV.
PROJECT:
QC. APPR.
SAKMA
Sakma Electrónica Industrial, S.A.
Travessia Industrial, 15 - 08907 L'Hospitalet de Llobregat Barcelona (Spain)
Phone: [phone] - e-mail: [email protected]
1
Of
1
16/05/2019
2x min. 10 KG
Tornillos de fijación no incluidos
Fixing screws are not included
1
2

En caso de cualquier duda, antes de empezar la
instalación, contactar con el servicio técnico de Sakma.
In case of any doubt, before starting the installation,
contact Sakma technical service.
Debido a las continuas mejoras e innovaciones, las especificaciones pueden cambiar sin previo aviso. © Barcelona. SAKMA Electrónica Industrial SAU. Todas las indicaciones
enumeradas en este manual están sujetas a nuestra política de garantía. SAKMA no es responsable por los daños causados por no seguir las instrucciones sobre el uso del producto.
Due to continuous improvements and innovations, specifications may change without notice. © Barcelona. SAKMA Electrónica Industrial SAU. All the indications listed in this
manual are subject to our guarantee policy. SAKMA is not responsible for damage from failure to follow instructions regarding the product's use.
NOZZLE 60
V3.01 200402
2/2MANUAL DE INSTALACIÓN |INSTALLATION GUIDE
LFG-
CONEXIONES |CONNECTIONS
PRECAUCIONES |PRECAUTIONS
• Comenzar la instalación asegurándose de que la fuente de
alimentación no esté conectada a la red eléctrica.
• Comprobar que no hay tensión en los cables de salida DC
OUT de la fuente de alimentación (rojo y negro).
• Conectar positivo (+) con positivo (cable rojo) y negativo (-)
con negativo (cable negro).
• Confirmar que los pasos previos se han completado
correctamente y, sólo en ese caso, conectar la fuente de
alimentación a la red (AC IN).
• Before you start the installation, make sure that the power
supply is not connected to the main supply.
• Assure there is no voltage on power supply output cables
DC OUT (red and black).
• Connect the positive (+) with positive (red wire) and negative
(-) with negative (black wire).
• Confirm that the previous steps have been completed
correctly and, only in that case, connect the power supply to
the main supply AC IN.
One terminal block by pole:
24 V
-
Negro
Black
Un conector por polo:
24 V
7 - 10 mm
InputNozzle n Output / Nozzle n + 1
-
Negro
Black
-
Negro
Black
One terminal block by pole:
24 V
+
Rojo
Red
Un conector por polo:
24 V
7 - 10 mm
+
Rojo
Red
+
Rojo
Red
InputNozzle n Output / Nozzle n + 1
NOZZLE 70 W
Attention! Consider voltage drop
Conector
Connector
Conectores | Connectors
Esquema | Diagram
