MANUAL DE
INSTRUCCIONES
TIPO VENTANA
AIRE ACONDICIONADO PARA HABITACIONES
(ENFRIAMIENTO)
E
DB98-04345A(1)
S
AW0560A
AW0660A

S-2
Las siguientes precauciones de seguridad deberán ser tomadas cuando
usted esté utilizando su aire acondicionado.
Precauciones de Seguridad
1 La unidad debe estar conectado dentro del circuito independiente. El aire acondicionado
deberá instalarse de acuerdo con las regulaciones nacionales de alambrados y las
regulaciones de seguridad cuando sean aplicables.
2 Algunas ubicaciones de instalaciones podrán requerir la instalación de interruptores de corto
circuito o conexión a tierra.
4 Aseguresé de que la unidad se encuentre ventilada correctamente en todo tiempo;
no coloque ropa u otros materiales encima de ella.
5 No vaya a derramar niguna clase de liquido dentro de la unidad.
Si esto ocurre, desconnecte la unidad y contacte con el especialista en instalación.
6 No coloque nada entre las aspas de salida de aire, porque los abanicos internos pueden ser
dañados y usted puede salir herido. Mantenga a los niños lojos de la unidad.
7 No coloque ningún obstáculo enfrente de la unidad.
8 Se recomienda a los dueños de esta unidad de no tratar de arreglar la unidad a su propia
cuenta. A cambio, se les recomienda comunicarse directamente a nuestros centros de
servicio o donde compró esta unidad.
9 No use cordón de extensión con este producto.
10 El aparato no está pretendido para uso por niños o personas débiles sin la supervisión de
personas mayores y siempre debe estar supervisado absolutamente en que los niños no
jueguen con el aparato.
11 Nunca vaya a poner en reserva o transportar el aire acondicionador hacia abajo o hacia el
costado para evitr daños al compressor.
12 Si no se va a utilizar el control remoto durante un largo período de tiempo, extraiga las pilas.
3 Si se daña el cordón de suministro de energía, deberá reemplasar por un cordón especial
o montaje que se encuentra disponible del fabricante o su agente de servicio.
El manufactor no tomara la responsabilidad de los accidentes causados si el aire
acondicionador no esta instalado firmemente o seguro, durante la instalación o
en el uso del producto. Si no esta seguro sobre la instalación, contacte con su
especialistas en instalación.
CC
CCAA AAUU UUTT TTEE EELL LLAA AA

S-3
Contenido
◆PREPARANDO SUAIRE ACONDICIONADO
■Precauciones de Seguridad ........................................................................... 2
■Descripción de cada Componente ................................................................. 4
■Control remoto - Botones ................................................................................. 5
■Preparandose para Empezar ......................................................................... 6
■Colocación de las pilas del control remoto ........................................................ 7
◆OPERANDO SUAIRE ACONDICIONADO
■Enfriando su Habitación ................................................................................. 8
■Ventilando su Habitación ................................................................................ 9
■Ajustando la Dirección de la Corriente de Aire Horizontal ............................. 10
◆PROGRAMACIÓN DEL ACONDICIONADOR DE AIRE
■Ajustar el Tiempo para Encender ................................................................... 11
■Ajustar el Tiempo para Apagar ....................................................................... 12
■Ajuste de la Función Tiempo Dormido ........................................................... 13
■Seleccionar el Modo de Energía de Ahorro ................................................... 14
◆RECOMENDACIONES PARA ELUSO
■Rangos de Temperatura y Humedad ............................................................. 15

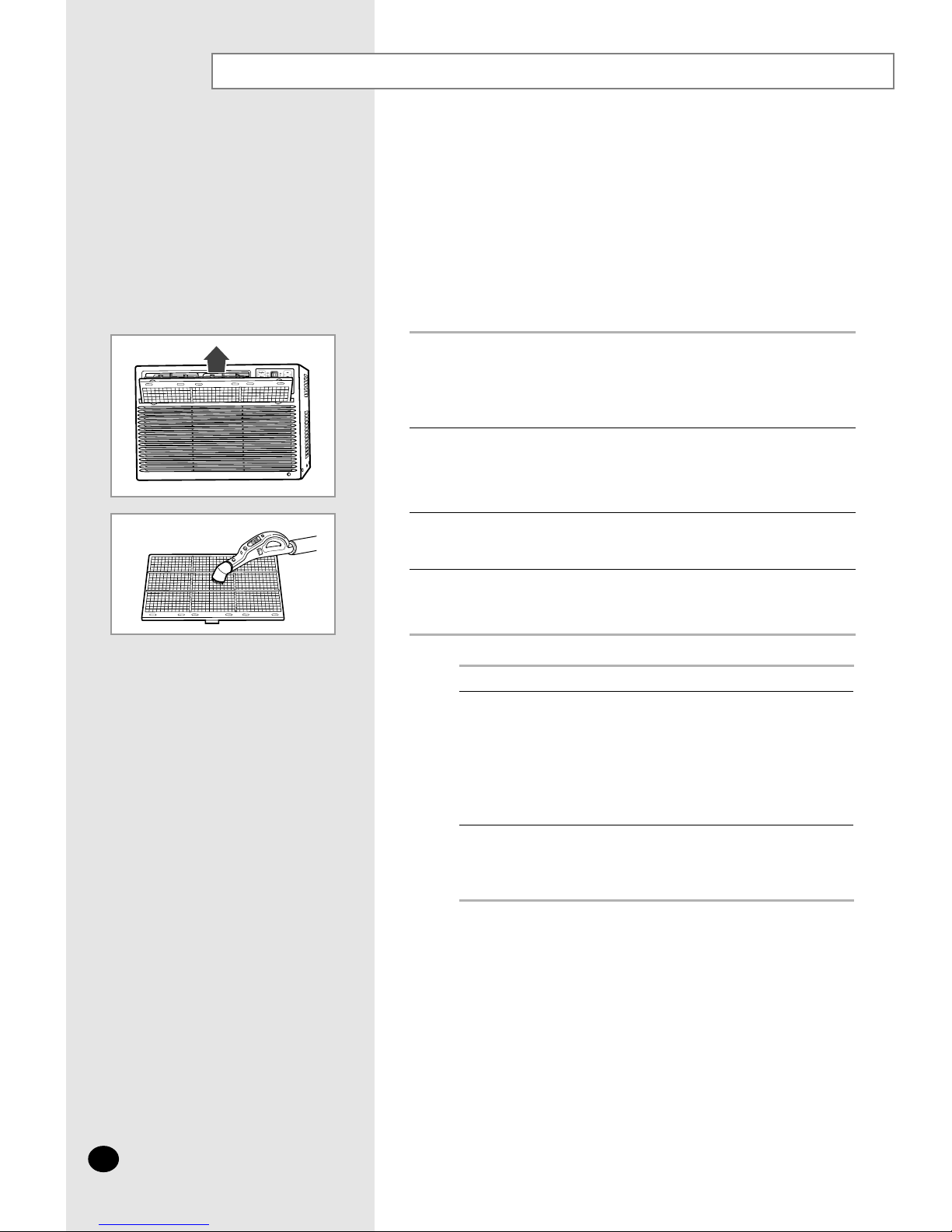

■Limpiando su Aire Acondicionado .................................................................. 16
■Resolviendo Problemas Comunes ................................................................. 17
■Especificaciones Técnicas .............................................................................. 17

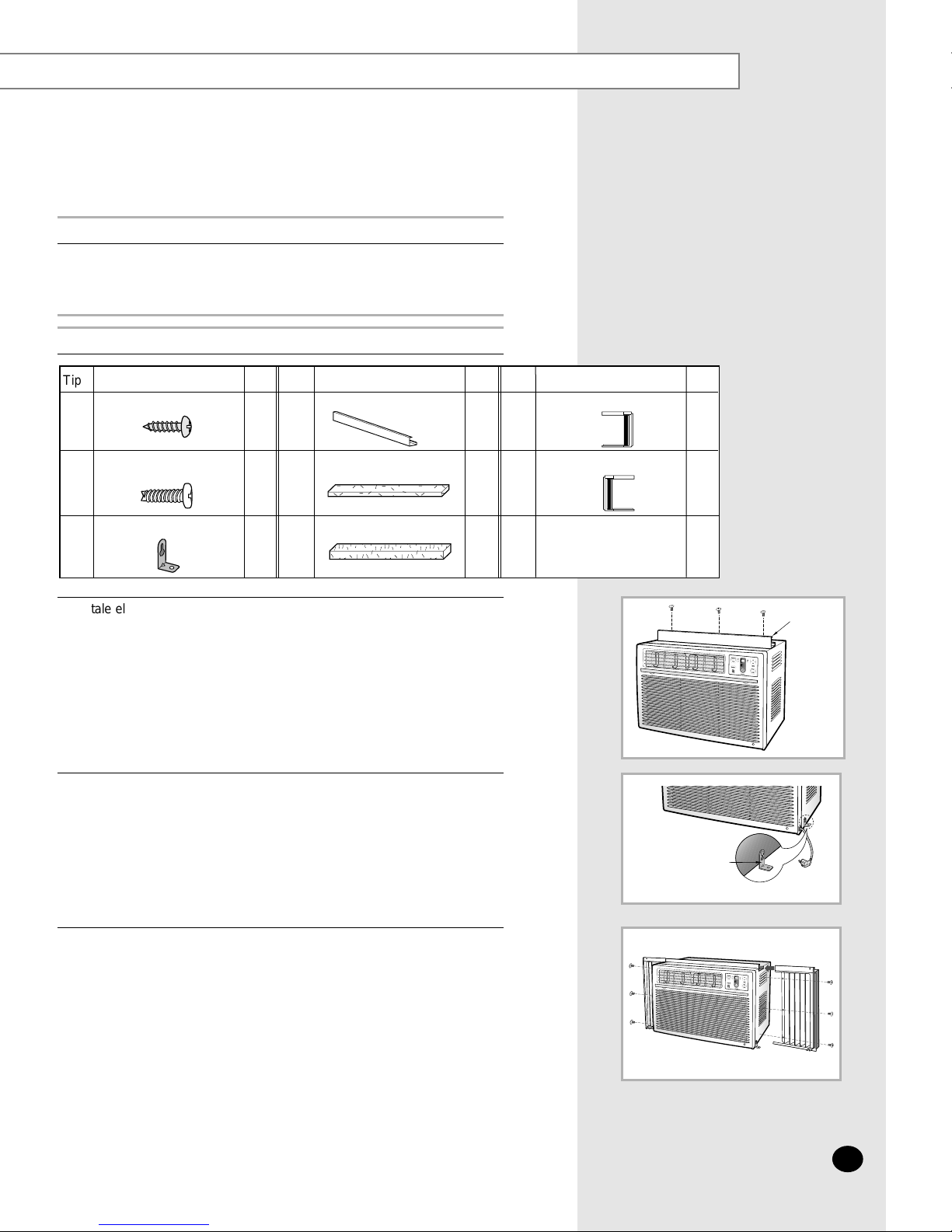

◆INSTALACION

S-4

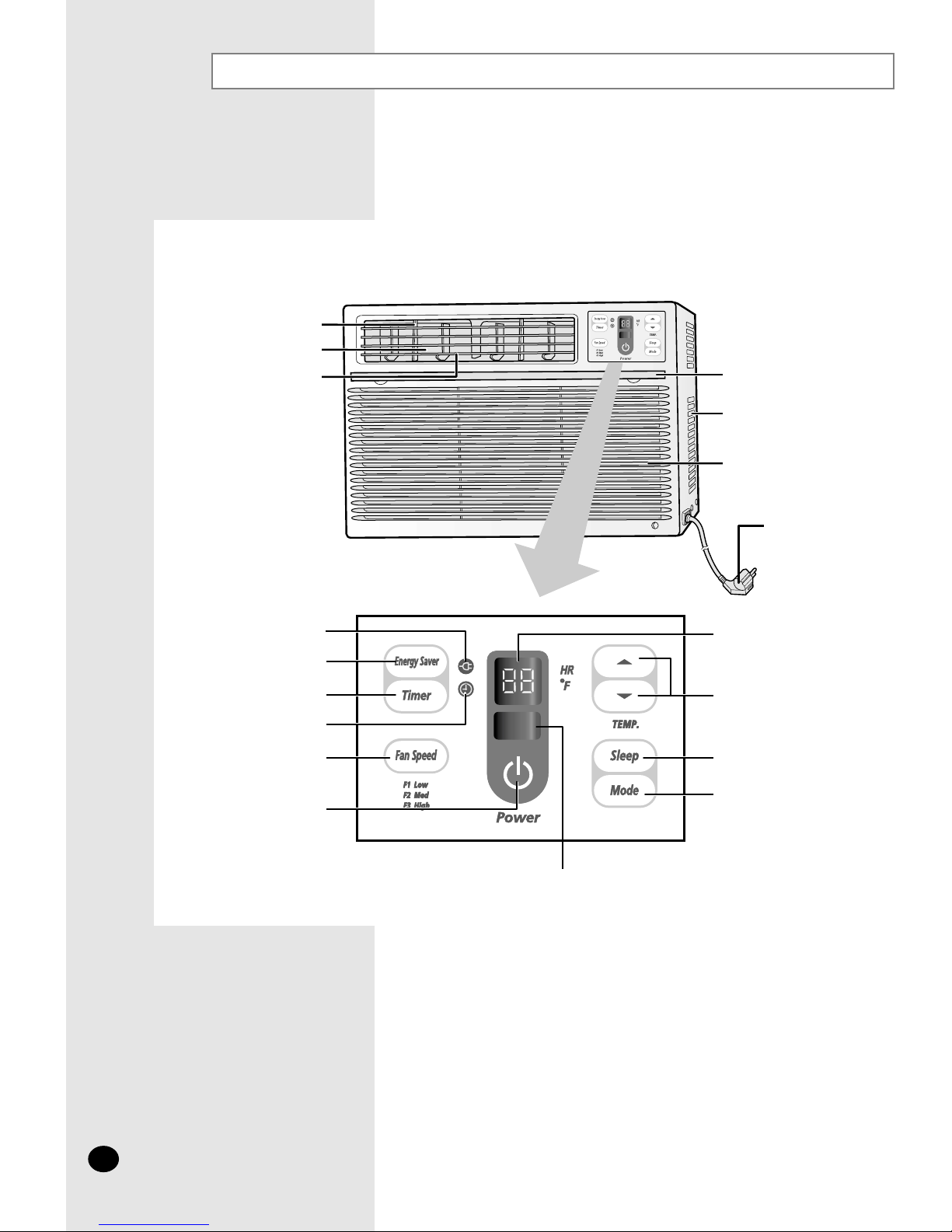

Descripción de cada Componente
Ajustes de temperatura/
temporizador
Botones de ajuste de la
temperatura
Sensor de infrarrojos
Indicador del ahorro de
la energía
Botón de ajuste de la función
Tiempo Dormido
Indicador de temporizador
Botón de ajuste de la
velocidad del velocidad
Botón de ahorro de la
energía
Botón ON/OFF
(encendido/apagado)
Botón de selección del
modo de funcionamiento
(COOL, FAN)
Botón de ajuste del
temporizador
Entrada del aire
(interior)
Filtro del aire
Guías del flujo de aire interiores
(orientación derecha/izquierda)
Guías del flujo de aire exteriores
Salida del aire
Entrada del aire
(exterior)
Toma de alimentación
(El tipo de enchufe
puede adaptarse de
acuerdo al tipo de
voltaje local.)
❄El diseño y la configuración están
sujetos al cambio según el modelo.

S-5

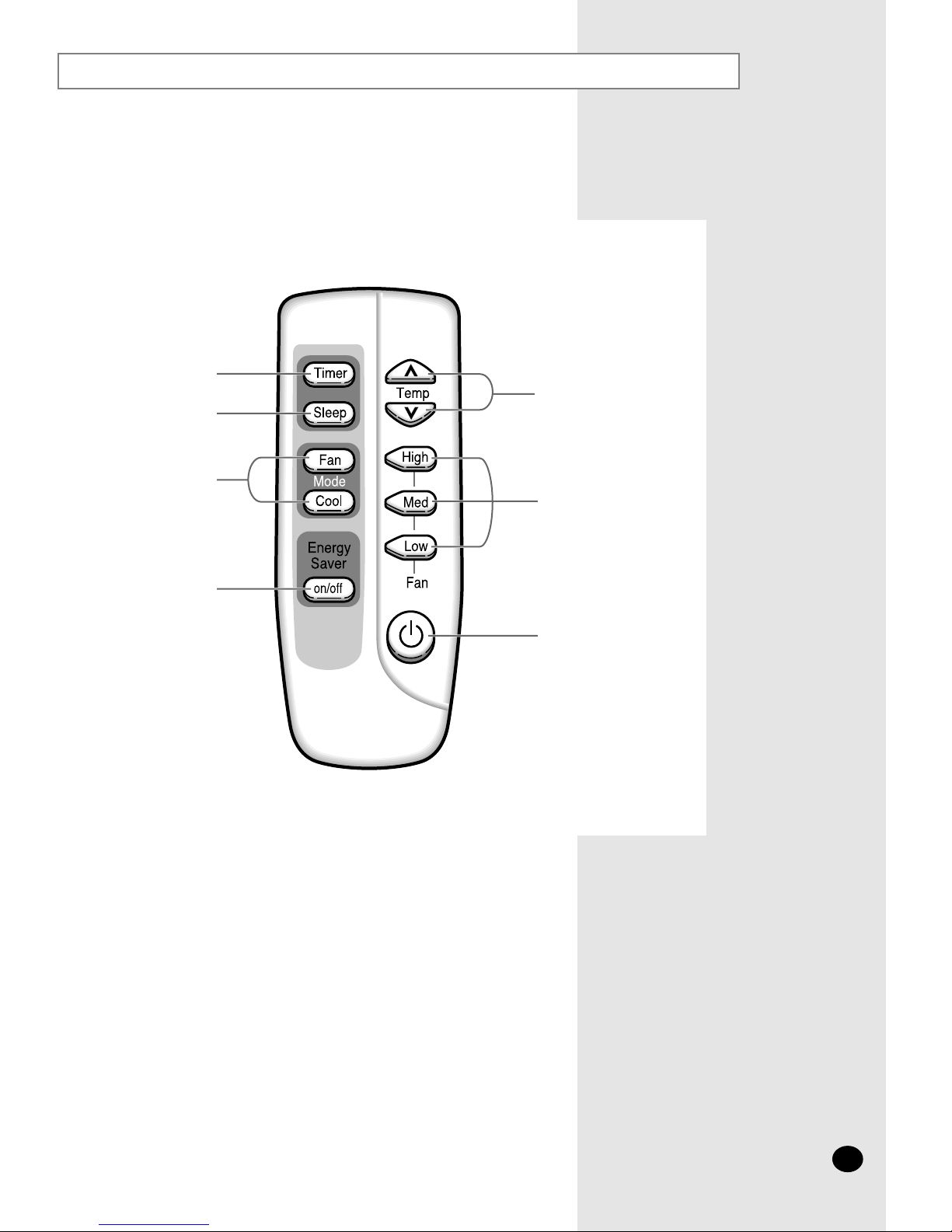

Control Remoto - Botones
Botones de ajuste de la
temperatura
Botones de ajuste de la
velocidad del velocidad
Botón ON/OFF
(encendido/apagado)
Botón de ajuste del
temporizador
Botón de ajuste de la
función Tiempo Dormido
Botones de selección del
modo de funcionamiento
Botón de ahorro de la
energía

S-6
Preparandose para Empezar
IMPORTANTE NOTA
Ud. acaba de comprar el aire acondicionador de Samsung tipo ventana el cual debe ser instalado
siguendo las instruciones del dueño.
Las instrucciones del propietario contienen información muy valiosa sobre como usar
su aire acondicionado. Por favor tomese tiempo para leer estas instrucciones ya que le
ayudarán a aprovechar al máximo las características de la unidad.
Este manual está organizado de la siguiente manera:
◆En las páginas 4 y 5 aparecen las siguientes ilustraciones:
-Descripción de cada Componente
- Control remoto (botones)
Dichas ilustraciones le resultarán de utilidad para localizar los botones y entender los
símbolos que aparecen en el visor.
◆En el resto del manual, encontrará una serie de procedimientos detallados referentes a
cada una de las funciones disponibles.
En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:
☛
➢
PULSAR EMPUJAR

S-7

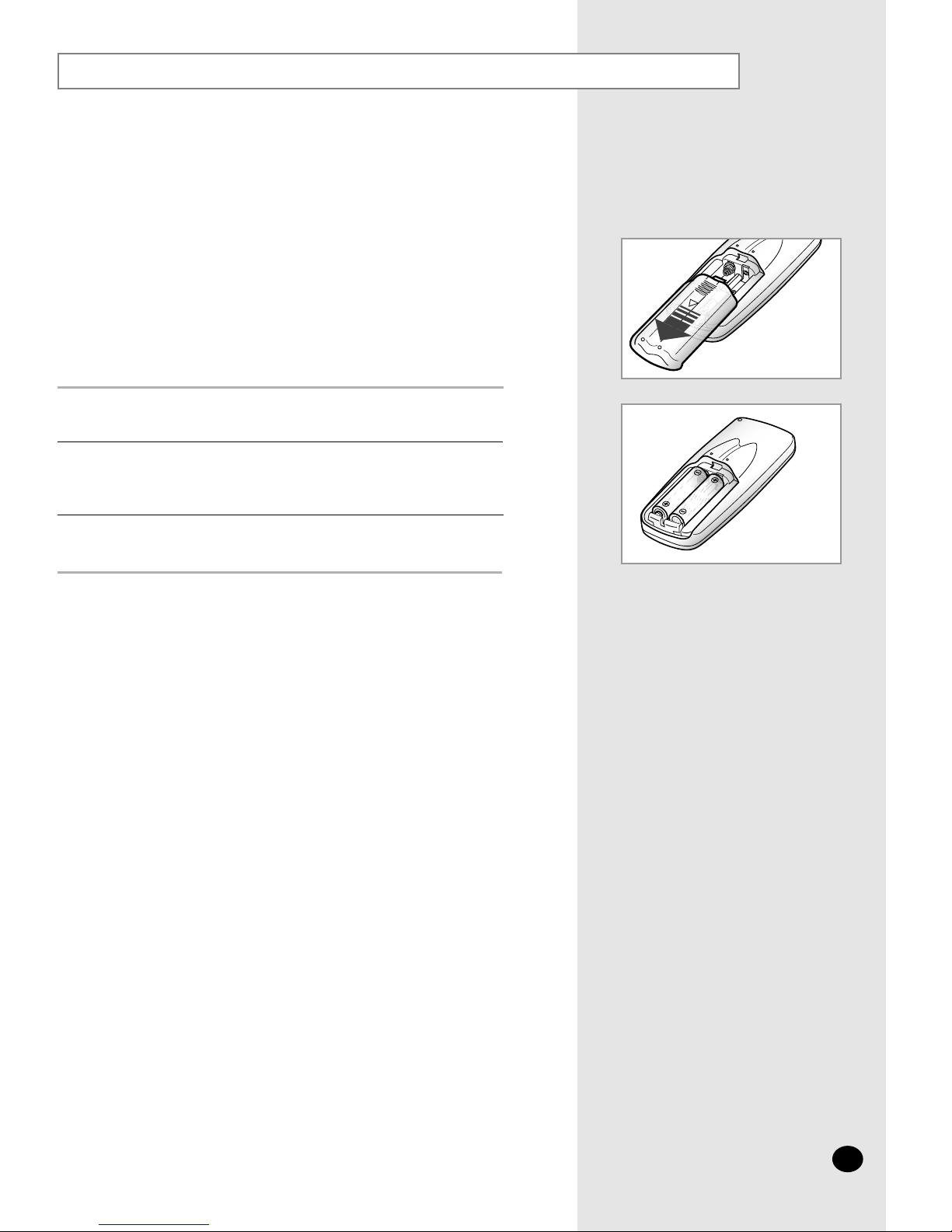

Colocación de las pilas del control remoto
Presione la tapa de la pila, situada en la parte posterior del control
remoto, deslizándola en la dirección de la flecha y quítela.
IIntroduzca las dos pilas, comprobando los polos :
◆el polo + de la pila con el polo + del control remoto
◆el polo - de la pila con el polo - del control remoto
1
2
Cierre la tapa deslizándola en dirección contraria a la flecha hasta que
quede en su lugar con un chasquido.
3
◆Use dos baterias de tipo AAA, LR03 1.5V.
◆No use baterias antiguas o dos baterias de diferente clase.
◆Las baterias provablemente se descargara por absoluto
después de 12 meses, aunque no lo hayan usado actualmente.
Deberá insertar o cambiar las pilas del control remoto:
◆Al adquirir el aire acondicionador
◆Si el control remoto no funciona correctamente
➢

S-8

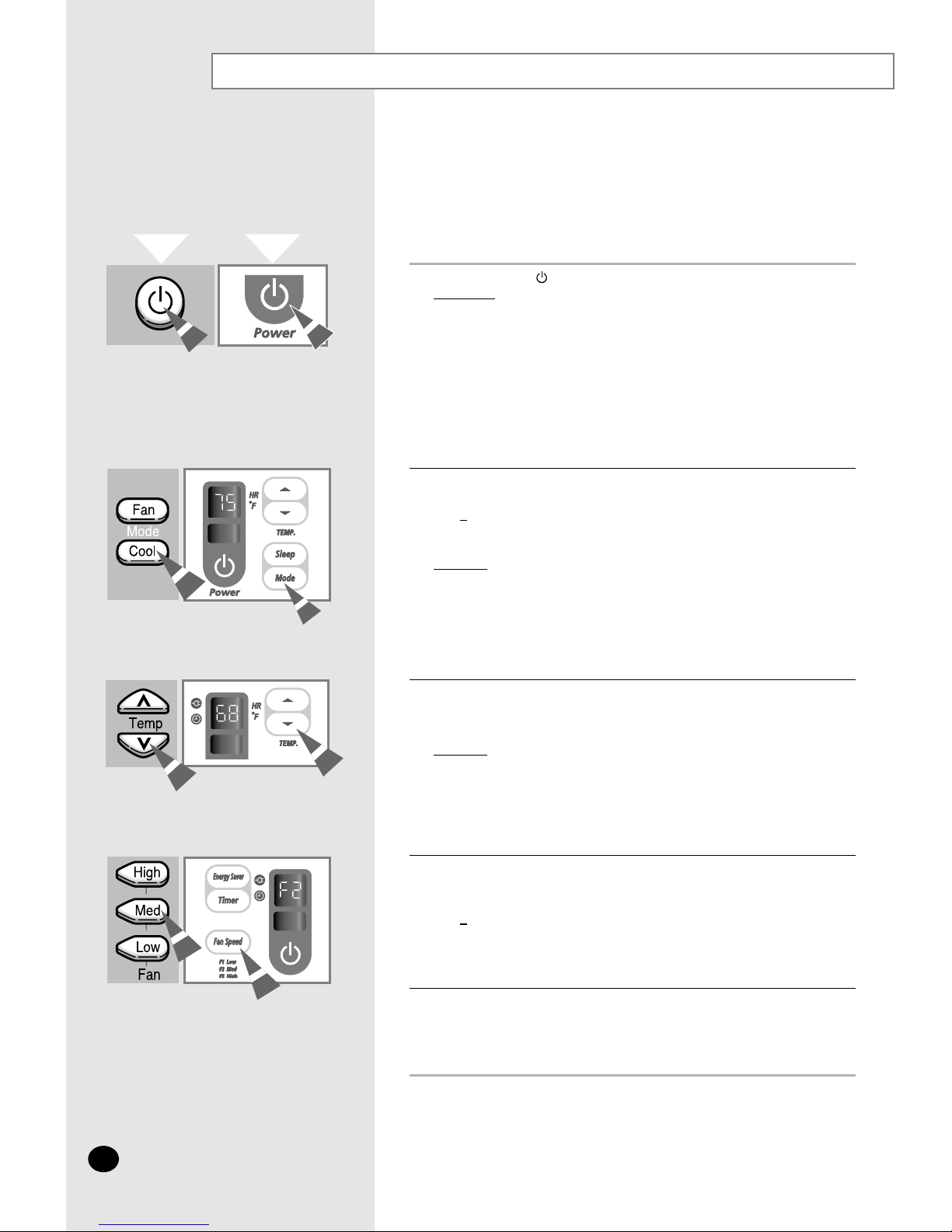

Enfriando su Habitación
Para ajustar la temperatura, oprima el botón de temperatura en el control
remoto o unidad uno o más veces hasta que visualize la temperatura requerida.
El temperatura se puede ajustar entre 64°F y 86°F.
Resultado: ◆ Al pulsar un botones de la temperatura:
– La temperatura cambia 1°F y aparece en el panel de control
– La unidad emite un bipido
◆ El acondicionador de aire comienza a refrigerar siempre que
la temperatura ambiente sea superior a la seleccionada.
3
Oprima el botón (On/Off).
Resultado: ◆ El acondicionador de aire se enciende en el modo en
que se utilizó la unidad por última vez.
◆ La unidad emite dos bipidos.
☛El acondicionador de aire incorpora un mecanismo de protección
que evita que se dañe el aparato al encenderlo inmediatamente
después de:
◆ Enchufarlo
◆ Apagarlo
El aparato se encenderá (con normalidad) en tres minutos.
Si la temperatura no está expuesta en el panel de control:
◆ Oprima el botón de COOL en el control remoto.
o
◆ Apriete el botón de Mode sobre la unidad una o más veces hasta que
la temperautra esté expuesta.
Resultado: ◆ Cada ves que oprima el botón de Mode/COOL suena un bipido.
◆ El acondicionador de aire se enciende en el modo de COOL.
➢ Puede cambiar los modos en cualquier momento.
Deberá seleccionar el modo COOL (refrigeración) si desea ajustar la
temperatura de refrigeración o la velocidad del ventilador.
1
2
Para ajustar la velocidad de ventilador:
◆ Oprima el botón de HIGH, MED o LOW en el control remoto
dependiendo de su requerimiento.
o
◆ Apriete el botón de Fan Speed sobre la unidad una o más veces
hasta que la velocidad del ventilador deseada (F1, F2 or F3) esté
expuesta.
4
Para controlar la dirección del aire, fíjese en la página 10.
5
Control Remoto Panel de Control

S-9
Ventilando su Habitación
Si es necesario, pulse el botón (On/Off).
Resultado: ◆ El acondicionador de aire se enciende en el modo en
que se utilizó la unidad por última vez.
◆ La unidad emite dos bipidos.
1
Si quiere proporcionar la ciraculación del aire sin refrigeración, puede utilizar
el modo de Fan(Ventilador).
Para ajustar la velocidad de ventilador:
◆ Oprima el botón de HIGH, MED o LOW en el control remoto
dependiendo de su requerimiento.
o
◆ Apriete el botón de Fan Speed sobre la unidad una o más veces
hasta que la velocidad del ventilador deseada (F1, F2 or F3) esté
expuesta.
3
Para controlar la dirección del aire, fíjese en la página 10.
4
Si la velocidad del ventilador (F1, F2 or F3) no está expuesta en el panel de control:
◆ Oprima el botón de FAN en el control remoto.
o
◆ Apriete el botón de velocidad del ventilador sobre la unidad una o más veces
hasta que la velocidad del ventilador(F1, F2 ó F3) esté expuesta.
Resultado: ◆ Cada ves que oprima el botón de Mode/FAN suena un bipido.
◆ El acondicionador de aire se enciende en el modo de FAN.
➢
◆ Puede cambiar los modos en cualquier momento.
◆Cuando el acondicionador de aire se encuentra en el modo
FAN, la temperatura no aparece en el visor, y tampoco precisa
definirla.
2
Control Remoto Panel de Control

S-10
Ajustando la Dirección de la Corriente de Aire Horizontal
Dependiendo de la posición de la unidad en su cuarto, puede ajustar la
orientación de los filos de la corriente de aire sobre la unidad.
Ajuste los filos de la corriente de aire a la posición deseada, empujándolos de
un lado a otro.

S-11

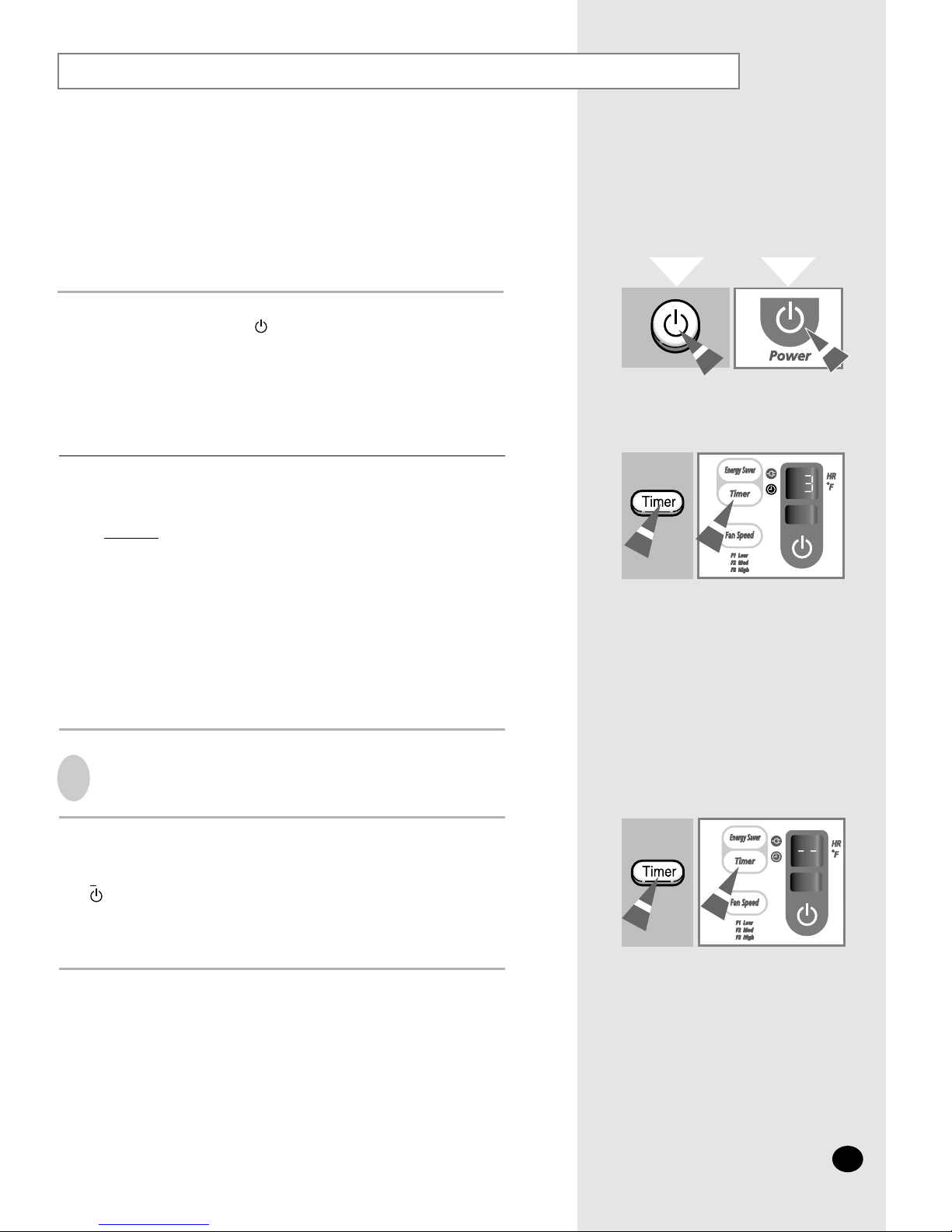

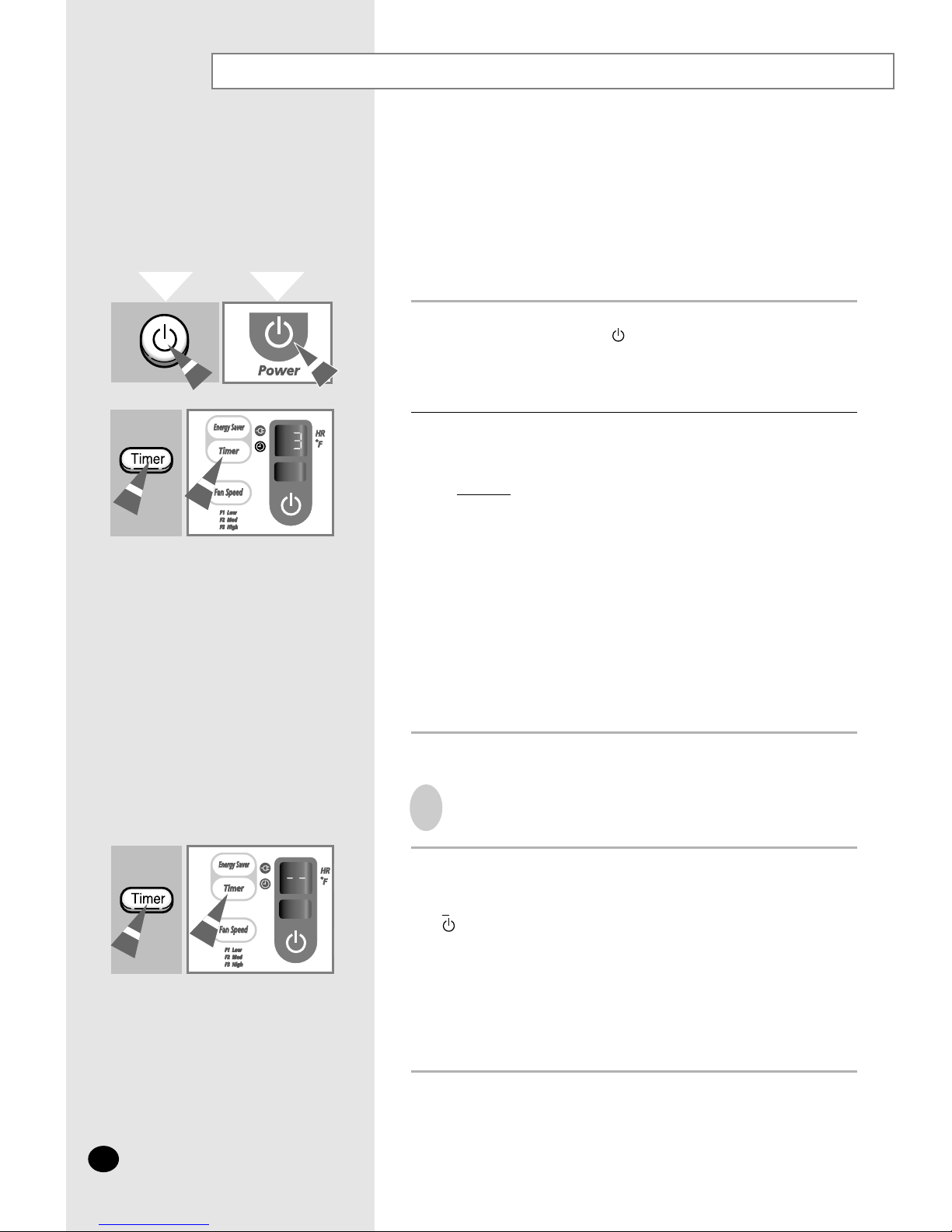

Ajustar el Tiempo para Encender
Para encender el marcador de tiempo no le permite a Ud. encender el aire
acondicionador automáticamente después de dar un periodo de tiempo. Podrá
elegir el Tiempo para Encender sólamente cuando el aire acondicionador está
apagado. Puede elejir el temporizador de “On” sólo cuando el aire-condicionador
funcione en el modo de refrigeración.
1Compruebe que el acondicionador de aire se encuentra apagado;
si necesario, pulse el botón (On/Off).
2 Ajuste le tiempo operación presionando el botón de Timer en el control
remote o en la unidad una o más veces hasta que aparesca el tiempo
requerido. El tiempo de operación se puede ajustar entre 1 y 12 horas.
Resultado: ◆Cada ves oprima el botón de Timer:
– El tiempo se ajusta cada 1 hora y se visualiza en el
panel de control.
– La unidad pipea.
◆Aparece el tiempo de funcionamiento y disminuye de
forma automática para indicar el tiempo restante.
◆
El aire-condicionador empieza en el modo de Cool
automáticamente cuando el tiempo de operación llega a cero.
➢Puede ajustar la temperatura y velocidad del ventilador después de
fijar el temprorizador de “On”.
Para Cancelar el Tiempo Encender
Para cancelar el Tiempo Encender, presione:
◆Apriete el Timer en el control remoto o en la unidad una o más veces hasta
que aparezca "--".
o
◆el control remoto o la unidad. (El aire acondicionador funciona de acuerdo
a la disposición elegida, cuando la unidad es el último es el último que ha
sido utilizado.)
Control Remoto Panel de Control

S-12
Ajustar el Tiempo para Apagar
Para apagar el marcador de tiempo no le permite a Ud. apagar el aire
acondicionador automáticamente después de dar un periodo de
tiempo. Puede elejir el temporizador de “Off” sólo cuando el aire-
condicionador funcione en el modo de refrigeración.
1Compruebe que el acondicionador de aire se encuentra encendido;
si necesario, pulse el botón (On/Off).
2 Ajuste le tiempo operación presionando el botón de Timer en el control
remote o en la unidad una o más veces hasta que aparesca el tiempo
requerido. El tiempo de operación se puede ajustar entre 1 y 12 horas.
Resultado: ◆Cada ves oprima el botón de Timer:
– El tiempo se ajusta cada 1 hora y se visualiza en el
panel de control.
– La unidad pipea.
◆Aparece el tiempo de funcionamiento y disminuye de
forma automática para indicar el tiempo restante.
◆El acondicionador de aire se desconecta de forma
automática cuando el tiempo de funcionamiento llega a
cero.
➢Puede ajustar la temperatura y velocidad del ventilador después de
fijar el temporizador de “Off”.
Para Cancelar el Tiempo Apagar
Para cancelar el Tiempo Apagar, presione:
◆Apriete el Timer en el control remoto o en la unidad una o más veces hasta
que aparezca "--".
o
◆el control remoto o la unidad. (El aire acondicionador funciona de acuerdo
a la disposición elegida, cuando la unidad es el último es el último que ha
sido utilizado.)
Control Remoto Panel de Control

S-13
Ajuste de la Función Tiempo Dormido
La función Tiempo Dormido (temporizador de desconexión automática) se
utiliza cuando se está refrigerando o calentando la habitación y desconectar el
acondicionador después de transcurrir ocho horas.
➢
Si desea desconectar la unidad a una hora determinada, consulte la páhina 12.
1Asegure que seleccione cualquier modo COOL.
2 Pulse el botón Sleep del mando a distancia
o
Pulse el botón Sleep de la unidad.
Resultado: ◆La unidad interior emite un pitido.
◆El "SLEEP" pasa directamente al panel de control por
unos 15 segundos y apareccerá " ".
◆La hora principal aparecerá y disminuyerá por 1 hora
automáticamente hasta indicar la hora principal.
◆El acondicionador se controla como indica en las
siguientes instrucciones.
Para cancelar el temporizador, pulse:
◆Sleep del mando a distancia
o
◆Sleep de la unidad
Resultado: ◆La unidad emite un pitido.
◆El indicador SLEEP no se visualiza por largo tiempo.
◆El aire acondicionador funciona de acuerdo a la disposición
elegido por última vez.
➢Si ha elegido la disposición de "Energía de Ahorro" en la de "Tiempo
Dormido", el "Tiempo Dormido" será cancelado y el aire acondicionador
empezará a funcionar en la disposición de "Energía de Ahorro".
Cancelación de la Función Tiempo Dormido
Refrigeración Si la temperatura ha elevado
2°F (después de 1 hora),
mantendrá por 7 horas.
Control Remoto Panel de Control

S-14
Selecionar el Modo de Energía de Ahorro
Para selecionar el modo de ahorro de energía, oprima el botón de Energy
Saving en el control remoto o unidad una o más veces hasta que
relampague el remoto o unidad otra ves.
Resultado: ◆El ventilador y el ciclo del compressor se enciende y apaga juntos.
◆
El ventilador continuará operando durante un corco tiempo
después de apagarse la circulación del compressor.
➢ Si desea que el aire acondicionador corra en modo de Ventilación, no
vaya a encender el interruptor de Ahorro de Energía. El modo no operara
cuando el interruptor este en posición ON.
Para parar el ahorro de energía, oprima el botón de Energy Saver en
el control remoto o unidad otra ves.
Resultado: El ventilador corre todo el tiempo, hasta que el ciclo del
compressor encienda y apague.
➢ Si ha elegido el "Tiempo Dormido" en la disposición de "Energía de
Ahorro", el "Energía de Ahorro" será cancelado y el aire
acondicionador empezará a funcionar en la disposición de "Tiempo
Dormido."
Si desea ahorra la energía para el uso de su aire acondicionador, puede
seleccionar el modo de ahorro para energía usando el botón de Energy
1
2
Control Remoto Panel de Control

S-15
Rangos de Temperatura y Humedad
Si se utiliza el acondicionador con... Entonces...
Temperaturas más altas La función de protección automática se activará
y el acondicionador se apagará.
Temperaturas más bajas Una perdida de agua o alguna otra malfunción puede
suceder a causa de que el cambiador de calor se ongela.
Niveles de humedad más altos Si el aparato se usa durante largos períodos de tiempo,
el agua puede condensarse en la superficie de la unidad
y dar lugar a goteos.
La siguiente tabla indica los rangos de temperatura y humedad en los que
se puede utilizar el acondicionador de aire.
Modo Temperatura
interior Temperatura exterior Humedad interior
Refrigeración 70°F a 90°F aprox. 70°F a 110°F aprox. 80% o inferior

S-16
Limpiando su Aire Acondicionado
Agarred la llave sobre el filtro y tírela hacia arriba y fuera. 1
Remueva toda la suciedad del filtro de aire con una aspiradora y un
cepillo.
2
Cuando lo termino, inserte el filtro de aire en la posición original.3
Limpie las superficies externas con un paño húmedo y detergente suave
(NO utilice benceno, disolventes u otros productos químicos).
Séquelas con un paño limpio y suave.
4
Asegurese de limpiar periodicamente el filtro para usar y mantener el aire
acondicionado en buenas condiciones por un largo periodo de tiempo.
Cuando limpie el aire acondicionado, apague y desconecte el
enchufe.
☛
Si...
No va a utilizar el
acondicionador de
aire durante un largo
período de tiempo
No ha utilizado el
acondicionador de
aire durante un largo
en período de tiempo
Entonces...
◆ Programe el ventilador drante varias
horas para que el interior del
acondicionador de aire se seque en su
totalidad
◆ Apague el acondicionador de aire y
desconéctelo del enchufe.
◆ Limpie el filtro de aire y las
superficies externas.
Programe el ventilador drante varias
horas para que el interior del
acondicionador de aire se seque en
su totalidad
➢

S-17
Resolviendo Problemas Comunes
Especificaciones Técnicas
EXPLICACIÓN / SOLUCIÓN
◆Compruebe que el disyuntor utilizado para el acondicionador de aire no está activado.
◆ Compruebe que el cable de alimentación está enchufado en una toma mural,
y que ésta última también está activada, si fuera necesario.
◆ Compruebe que el indicador de temperatura de la unidad se encuentra encendido;
si es preciso, pulse (On/Off) en el control remoto o en la unidad
◆Compruebe que no hay ningún obstáculo entre el mando y la unidad.
◆ Cambie las pilas del contrrol remoto cuando sea necesario.
◆ Compruebe que está lo suficientemente cerca de la unidad (siete metros o menos).
◆Ventile bien la habitación.
PROBLEMA
El acondicionador de
aire no funciona en lo
absoluto.
El acondicionador de aire
no funciona con el control
remoto
Cuando se utiliza el
acondicionador,
se producen olores
◆ Compruebe que el control remoto está dirigido hacia el sensor de
infrarrojos de la unidad.
◆ Cambie las pilas del control remoto cuando sea necesario.
Al pulsar el botón (On/Off) del
control remoto, el acondi-
cionador
no emite ningún pitido
◆ Compruebe si ha seleccionado el modo COOL.
◆ Es posible que la temperatura ambiente sea demasiado baja.
◆ El polvo puede estar obstruyendo la protección del filtro del aire;
consulte las instrucciones de limpieza en la página 14.
◆ Compruebe que no existe ningún obstáculo que bloquee el flujo del aire
dentro o fuera de la unidad.
El acondicionador no
refrigera
◆Compruebe que ha programado correctamente el temporizador;
consulte la página 11~13.
El temporizador no se activa
Antes de llamar servicio de post-venta, realice una verificación simple a los siguientes pasos.
Le pueden ahorrar tiempo y costos de una llamada innecesaria.
Modelo Energía
AW0560A
AW0660A
Diseño y especificaciones pueden cambiar sin previo aviso.
115V~, 60Hz

S-18
Instalación
Lugares que verificar antes de instalar
Chequee el cabinete y la rejilla frontal de la unidad por si hay algún
defecto como ser rasguños.
1
Asegúrece de verificar el enchufe.
- Tome referencia de las especificaciones en la etiqueta pegada en la unidad.
2
Instrucciones de instalación
Requisitos de la Instalacion Electrica
Para seguridad personal:
◆Este aparato debera conectarse debidamente a tierra.
◆No corte ni elimine en ninguna circunstancia la tercera espiga del
cordon electrico.
◆Recomendamos que no utilice ni cordon de extension ni adaptador
con este aparato.
◆No cambie el enchufe del cordon de alimentacion de este aparato.
◆ Siga los codigos electricos nacionales o los codigos y ordenanzas
locales.
1
◆Si el suministro de corriente eléctrica no cumple las especificaciones
antes mencionadas, llame a un electricista autorizado.
◆El cableado de aluminio de las casas puede plantear problemas
especiales-consulte con un electricista autorizado.
◆Esta unidad requiere de un circuito separado, que sirva solo para esta
aplicación.
Circuito del tipo
"paralelo" de
115V y 15AMP
Circuito del tipo
"perpendicular" de
230 ó 208V y 20AMP
Circuito del tipo
"tándem" de 230 ó
208V y 15AMP
Circuito del tipo
"tándem" de 230 ó
208V y 30AMP
Requerimientos para Instalacion en Ventana
◆Ventana doble suspendida de fabricación estándar con un ancho de
abertura real de 22" to 36" pulgadas. Se tendrá que modificar la
instalación en cualquier ventana que no sea del tipo antes mencionado.
◆Abertura libre de un mínimo de 12 7/8" de pulgada, desde la
parte inferior del marco corredizo hasta el alfeizar.
◆Instale el acondicionador de aire en una ventana donde haya suficiente
espacio alrededor de la caja metálica para permitir que circule bastante
aire a través del aparato.
➢Todas las piezas de apoyo se deberán afianzar en estructuras
de madera, mampostería o metálicas firmes.
2
Antes de la instalación, fabor de leer cuidadosamente los siguentes procesos de
instrucciones de INSTALACION. En orden despues de considerar la area de insta-
lación de la manguera de desagüe.
El manufactor no tomara la responsabilidad de los accidentes
causados si el aire acondicionador no esta instalado firme-
mente o seguro, durante la instalación o en el uso del produc-
to. Si no esta seguro sobre la instalación, contacte con su
especialistas en instalación.
CC
CCAA AAUU UUTT TTEE EELL LLAA AA
22" a 36"
12 7/8" min

S-19
Instalación en ventana
Herramientas necesarias
◆Desatornillador de cruz
◆Llava inglesa a justable
◆Ti jeras
◆Regla o cinta métrica
◆Làpiz
Piezas provistas
Canal Superior
Cinta adhesiva obturadora
Junta de la ventana
Tornillo largo de madera (5X16)
Tornillo (4X10)
Soporte de la ventana
;;;
Tipo
A
B
C
7
9
2
Nombre de la pieza Cant Tipo
D
E
F
1
1
1
Nombre de la pieza Q’ty
Ventana del panel relenador
(Derecha)
Ventana del panel rellenador
(Izquierda)
Tipo
G
H
1
1
Nombre de la pieza Cant
;;;;
;;;;
Instale el canal superior con tres tornillos Tipo B provistos.
1
➢Los huccos del tornillo son de dos medidas diferentes para
cada canal correspondiente, pequeños y altos.
El canal superior tiene figura de “L”. La parte alta del canal siempre
debe tener la cara hacia la pared.
Ensamble los soportes de la ventana a la unidad.
2-1 Afloje el tornillo más bajo levemente en cada cara de la parrilla e
instale el Tipo C del soporte de la ventana.
2-2 Apriete los tornillos que aseguran los soportes.
2
Coloque las ventanas del panel rellenador a la unidad.
3-1 Deslice las ventanas del panel rellenador y sus armazones
en los canales superiores y inferiores de la unidad.
3-2 Asamblelos las ventanas del panel a la unidad usando los
seis tornillos Tipo B.
3
Canal
superior
Soporte de la ventana
(Tipo “C”)

S-20
Instalación (Cont.)
Pegue en la ventana la cinta adhesiva obturadora.
4-1 Corte la cinta obturadora de espuma con respaldo adhesivo a la
medida del ancho de la ventana.
4-2 Quite el respaldo de la cinta obturadora y pegue ésta al lado de
abajo de la ventana inferior.
4
Instale la unidad en la ventana.
5-1 Coloque el cabinete del aire-acondicionador a la ventana con el
soporte del canal de arriba puesto hacia en frente en la parte baja
del marco.
5-2 Centre la cabina, cara para echar a un lado, en la ventana
después tire hacia abajo el ventana hasta que se reclina sobre el
acondicionador de aire apenas detrás del borde del frente del canal
del montaje encima de la cabina.
5-3 Cerciórese de que la cabina mantenga una inclinación
levemente hacia abajo al exterior. 1/4" inclinación, frente de la
cabina a la parte posterior es deseables de ayudar a evitar que
el agua entre en el cuarto.
5
Extienda la ventana del panel rellenador.
6-1
Asegure los soportes de la ventana al taburete usando un
tornillo Tipo A en cada cara.
6-2 Ubicando un tornillo Tipo A en el centro del canal montaje
superior, afiance dicho cenal contra el marco corredizo inferior.
6-3 Extienda la ventana del panel rellenador en las pistas del sash
del ventana en ambas caras. Cuando se tira hacia abajo el ven-
tana, el ventana debe reclinarse sobre la unidad apenas detrás de
los marcos de la ventana del panel rellenador.
6-4 Resbale la ventana del panel rellenador hacia fuera hasta que
tocan las caras del ventana. Asegure los paneles pasando cuatro
tornillos Tipo A a través de los agujeros de montaje en los
paneles y conduciéndolos en el taburete y el sash del ventana.
6
1/4"
Tornillos tipo “A”
Tornillos tipo “A”
Soporte de la ventana(Tipo “C”)
