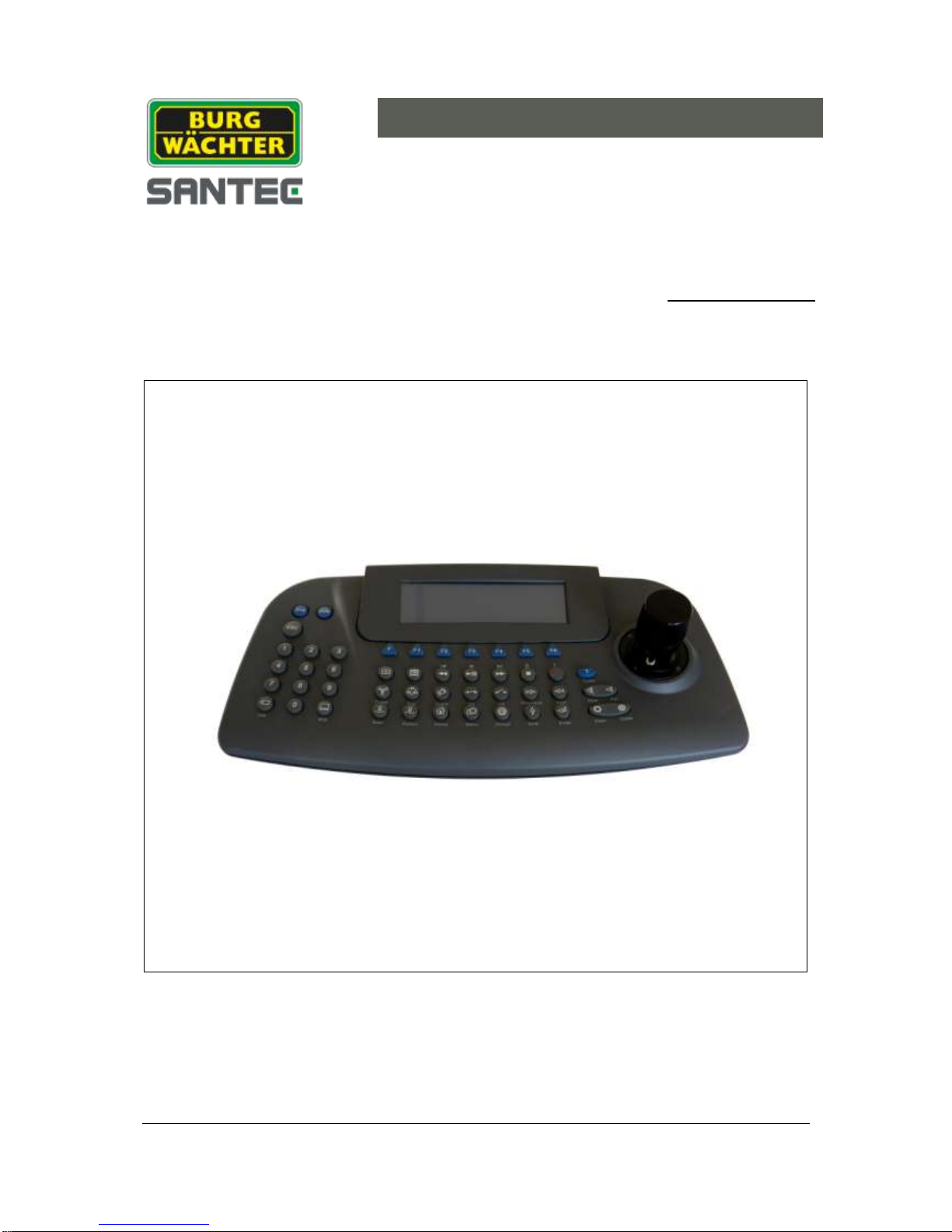

Santec KSC-3505 User manual

Version 1.4sfi/0914/dt-engl/A5
BEDIENUNGSANLEITUNG / USER MANUAL
Bedienpult mit Joystick für
SANTEC Dome-Kameras und SanStore Rekorder
Control keyboard with joystick for SANTEc dome
cameras and SanStore recorders
Modell / Model:
KSC-3505

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch
und halten Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine Gewährleistung
oder Serviceleistung in Anspruch nehmen möchten, wenden Sie sich bitte an Ihren
Fachhändler oder an uns.
Weitere Informationen zu unseren Service-Leistungen finden Sie auf unserer Webseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Genehmigung
der SANTEC BW AG. Der Nachdruck –auch auszugsweise –ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte Firmen-
und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der jeweiligen
Inhaber.
© Copyright by SANTEC BW AG AG, Ahrensburg(Germany)

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 3 -
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new system for
the first time. Please follow all instructions and observe the warnings contained in this
manual.
Please contact your local dealer or us if you have any questions or if you wish to claim for a
service or warranty.
You will find further information on our website:
www.santec-video.com
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of SANTEC BW AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC BW AG. All other companies or products mentioned in
this publication are trademarks, registered trademarks or brands of the respective company.
© Copyright by SANTEC BW AG, Ahrensburg (Germany)

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 4 -
DEUTSCH
Inhaltsverzeichnis
Allgemeine Vorsichtsmaßnahmen 5
Allgemeine Sicherheitshinweise 6
Lieferumfang 7
1. Anschluss-Diagramme 8
2. Abschlusswiderstände und DIP-Schalter 12
3. Grundeinstellungen 14
4. Einstellungen des Bedienpults 16
5. Steuerung über das Bedienpult 21
5.1 Steuerung der SANTEC Dome-Kameras 21
5.2 Steuerung der SANTEC Rekorder der SanStore-Serie 22
6. Technische Daten 25
ENGLISH
Table of contents
Safety precautions 27
Safety instructions 28
Items included in the delivery 29
1. Connection diagrams 30
2. Termination and DIP-switch settings 34
3. Basic operation 36
4. Keyboard configuration 38
5. Keyboard control 43
5.1 SANTEC dome camera control 43
5.2 SANTEC SanStore recorder control 44
6. Technical specifications 47

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 5 -
Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen elektri-
schen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs-
und Wartungsanweisungen hin.
CE-Richtlinien
Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Dieses Gerät entspricht den CE-Richtlinien.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
VORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 6 -
Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt
werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht
ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese
können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen
elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben des
Herstellers installiert werden. Schweres Gerät sollte mit großer Sorgfalt transportiert werden.
Schnelle Halts, übermäßige Krafteinwirkungen und unebener Boden können die Ursache sein,
dass das Gerät zu Boden fällt und schweren Schaden an Personen und anderen Objekten
verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor
Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Sorgen Sie
dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob
die am Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren
Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als
Sicherheitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf
eine Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen Sie niemals,
diese Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur
an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine
solche Schukosteckdose nicht zur Verfügung, dann sollte sie von einem Elektriker installiert
werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass sie durch
herab fallende Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der
Betriebsspannung getrennt werden. Lösen Sie auch andere Kabelverbindungen. Auf diese Weise
schützen Sie das Gerät vor Blitzschäden oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und elektrische
Schläge können die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können Spannungs-
führende Teile berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 7 -
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und
trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder
Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen
aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten
Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder
solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu
Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb
überprüft werden.
Die Installation des Geräts sollte nur von qualifiziertem Wartungspersonal ausgeführt werden und
muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen
Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie
das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung des Bedienpults KSC-3505 für die
Steuerung von Domen und SanStore Videorekordern.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine Garantie
dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen zu der
Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie das Gerät in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch. Bewahren Sie
diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle Komponenten des
Geräts mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen Sie das Gerät nicht in Betrieb
und wenden sich an Ihren Fachhändler. Versuchen Sie nicht, ein defektes Gerät selbst zu reparieren,
sondern lassen Sie die Reparaturen ausschließlich von qualifiziertem Fachpersonal ausführen! Bei
unsachgemäßer Handhabung des Geräts entfällt jeglicher Garantieanspruch.
Lieferumfang
1 x Bedienpult KSC-3505
1 x Junction-Box
2 x 8-Pin Kabel
4 x Blechschrauben
1 x Netzteil
1 x Handbuch

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 8 -
1. Anschluss-Diagramme
Beispiel 1:
Ein Bedienpult mit Junction-Box, ein SanStore Rekorder und eine SANTEC Dome-Kamera:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 9 -

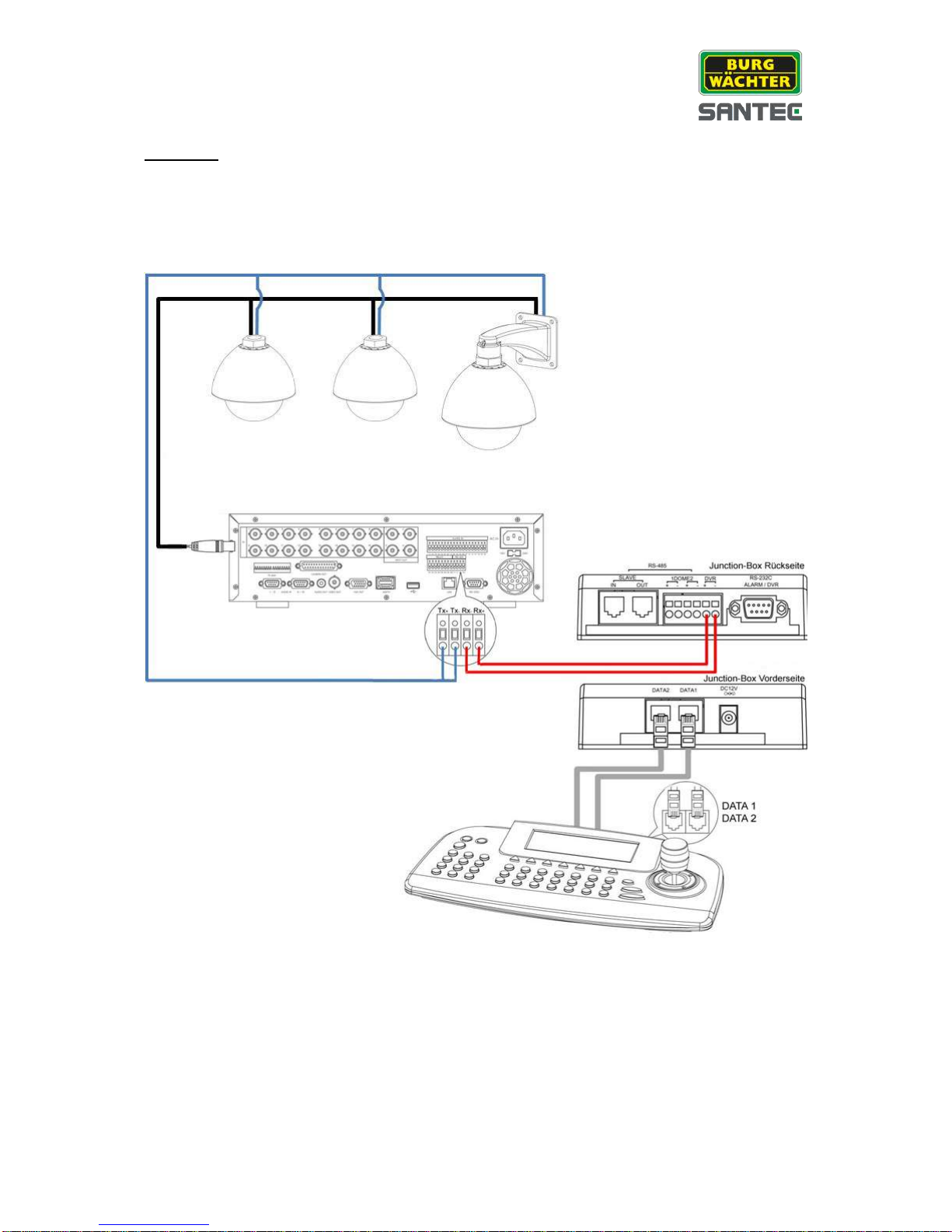

Beispiel 2:
Ein Bedienpult mit Junction-Box, ein SanStore Rekorder und mehrere SANTEC Dome-
Kameras:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 10 -

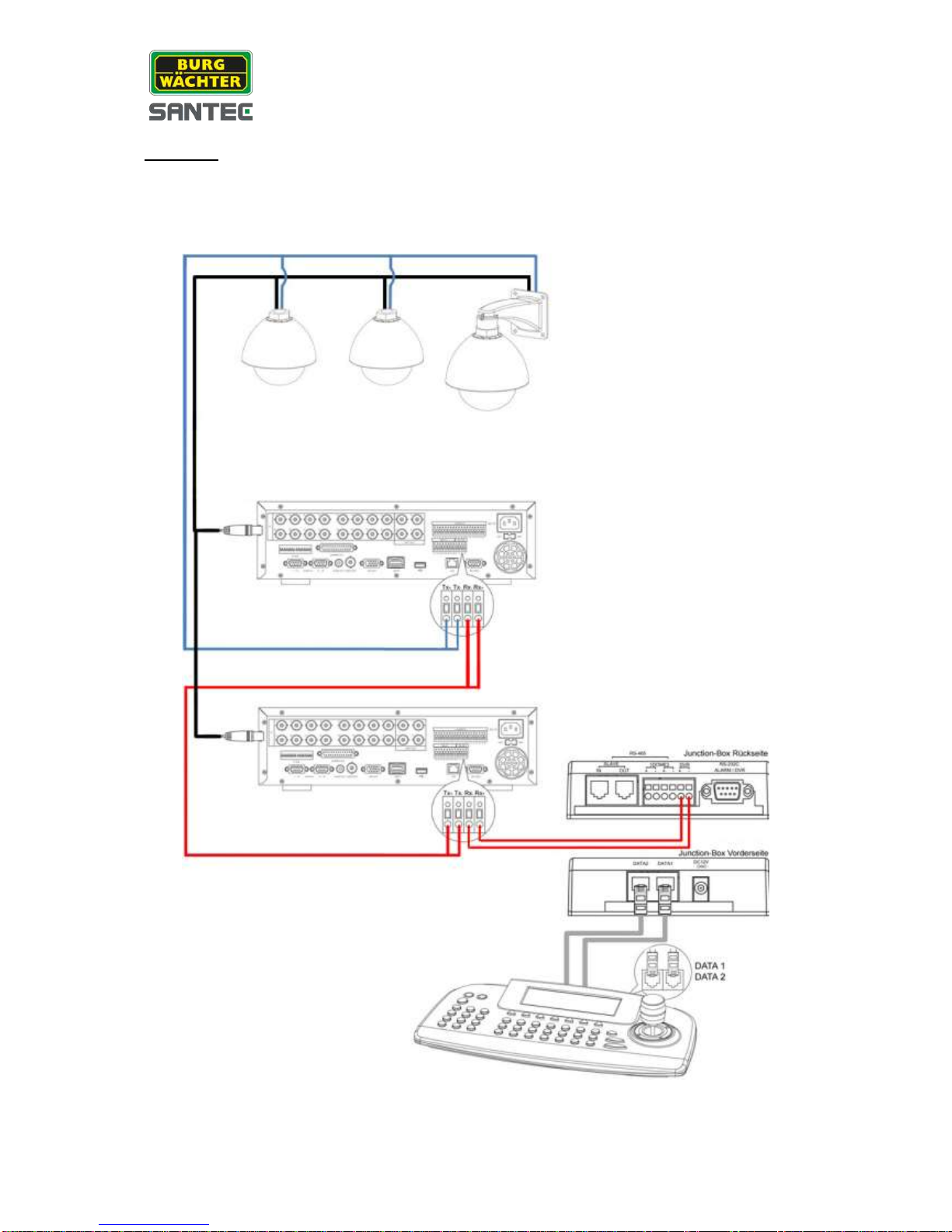

Beispiel 3:
Ein Bedienpult mit Junction-Box, mehrere SanStore Rekorder und mehrere SANTEC Dome-
Kameras:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 11 -
Beispiel 4:
Mehrere Bedienpulte mit Junction-Boxen, mehrere SanStore Rekorder und mehrere
SANTEC Dome-Kameras:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 12 -

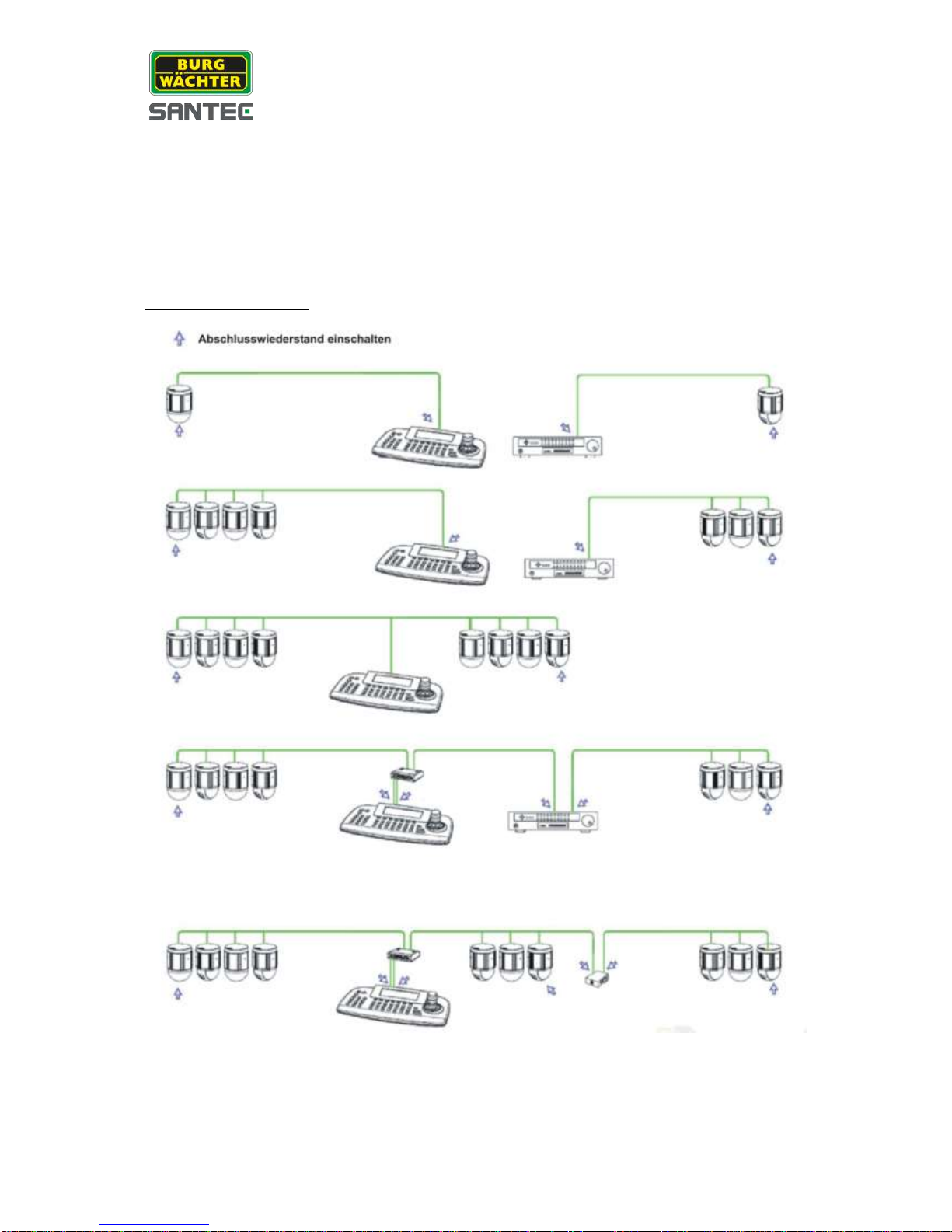

Abschlusswiderstände und DIP-Schalter
Die Dome-Kamera und das Bedienpult, die als letzte Geräte bei der Installation
angeschlossen werden, müssen mit einem Abschlusswiderstand abgeschlossen werden.
Ohne korrekten Abschluss kann es zu Signalfehlern kommen. Die Gesamtlänge des
Kommunikationskabels sollte 1,2 km nicht überschreiten.
Abschlusswiderstände:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 13 -
DIP-Schalter für mehrere Bedienpulte:
Rückseite des Bedienpultes:
DIP-Schalter des Bedienpults:

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 14 -

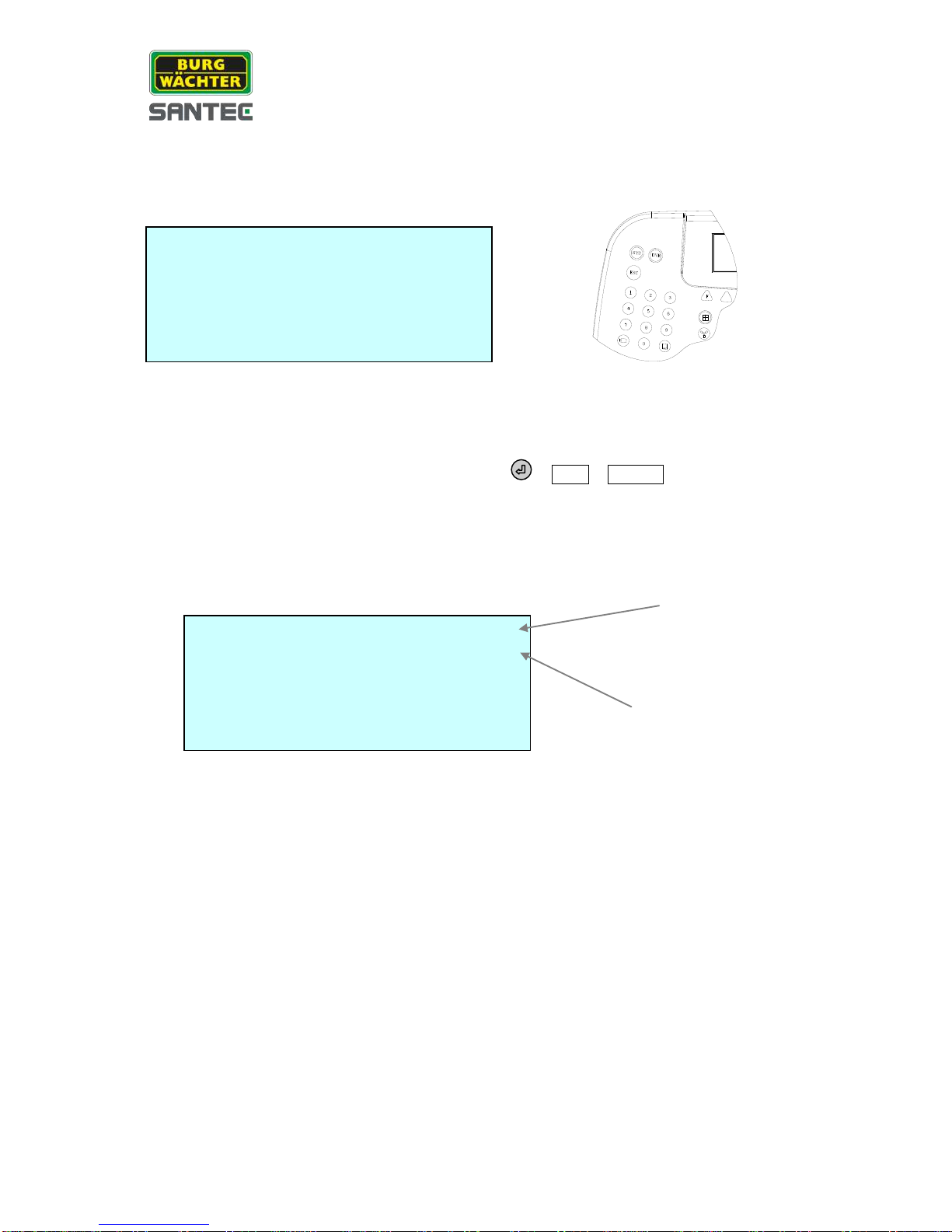

CONTROLLER SYS V x.x
Password :_
Grundeinstellungen
Wenn das Bedienpult eingeschaltet wird, werden Sie aufgefordert, Ihr Passwort einzugeben.
Als Werkseinstellung ist als Admin Passwort 9999 + Enter und als Benutzer Passwort 1111+
Enter hinterlegt. Falls Sie Ihr eigenes Passwort vergessen haben sollten, kontaktieren Sie
bitte Ihren Service- oder Fachhändler.
Drücken Sie hintereinander und dann ( 9999 + ENTER ).
Es erscheint die folgende Ansicht (bereit für Kamera-Steuerung).
Durch Drücken der „SYS“ Taste kehren Sie in den System-Modus des Bedienpultes zurück.
LCD-Anzeige im System-Modus
Cam : 0001E
PM 09 : 34 : 04
Camera ID
Datum und Uhrzeit

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 15 -
Wenn Sie den SanStore-Videorekorder steuern möchten, drücken Sie die Taste. Der
folgende Rekorder-Modus wird angezeigt:
LCD-Anzeige im Rekorder-Modus: Seite 1
Drücken Sie die Taste, um auf die Seite 2 des Rekorder-Modus zu gelangen:
LCD-Anzeige im Rekorder-Modus: Seite 2
Drücken Sie die Taste erneut, um auf die Seite 3 des Rekorder-Modus zu gelangen.
LCD-Anzeige im Rekorder-Modus: Seite 3
Durch Drücken der „SYS“ Taste kehren Sie in den System-Modus des Bedienpultes zurück.
F
F
DVR

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 16 -
MAIN MENU
Configuration
Port
Camera
TIME/DATE
Alarm
Alias Preset
Schedule
Data
Slave Controller SetUp
Exit
CONFIGURATION
Key Beep : ON / OFF
Log_Out : NO /1Min ~30Min
User Password
Admin Password
Save and Exit

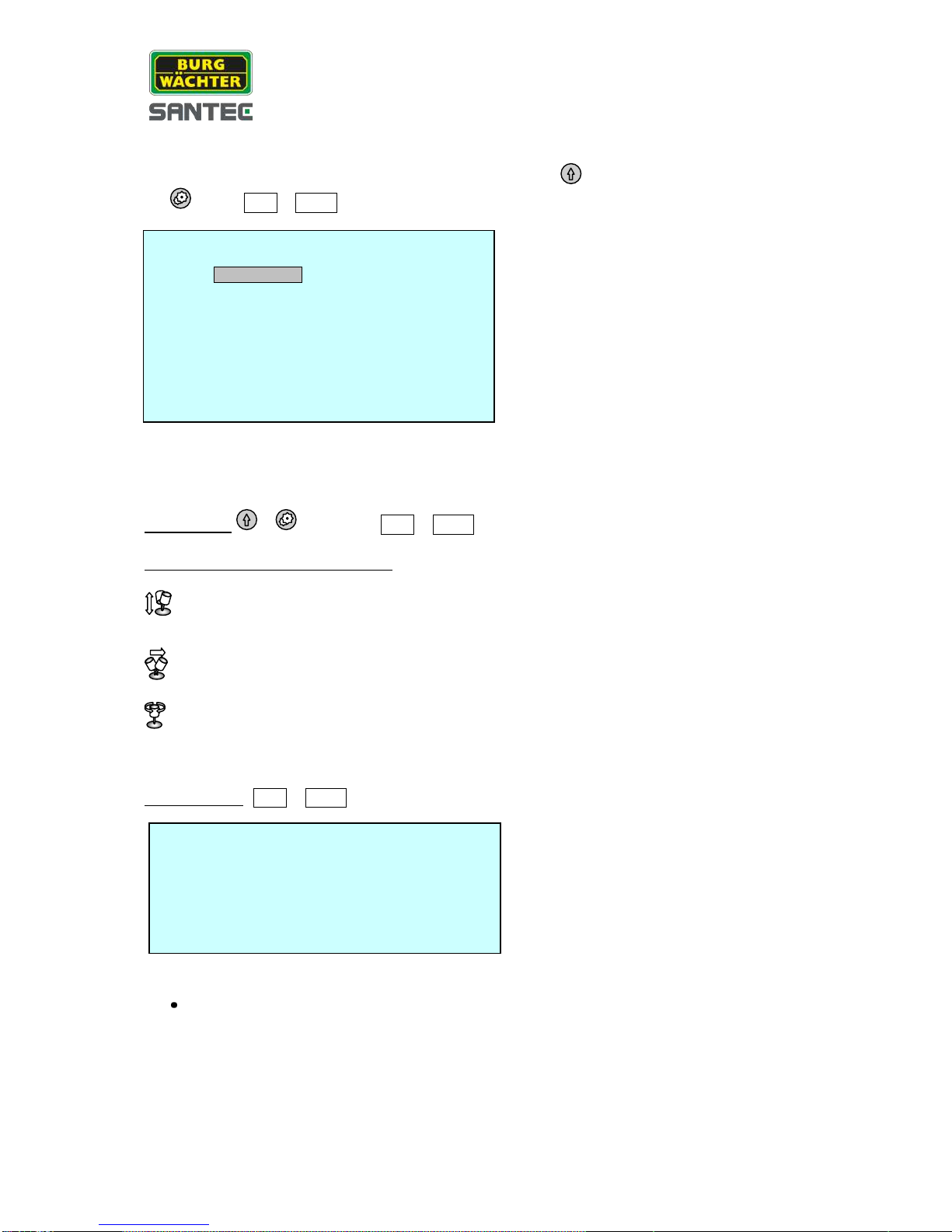

4. Einstellungen des Bedienpults
Wenn Sie Einstellungen vornehmen wollen, halten Sie die Taste gedrückt und drücken
die Taste (Shift + Menu). Das folgende Menü erscheint.
Durch Hoch- und Runterbewegung des Joysticks gelangen Sie von einem Menü-Punkt zum
nächsten und mit einer Rechtsbewegung des Joysticks gelangen Sie in das jeweilige
Untermenü.
Hauptmenü: + (entspricht Shift + Menu)
Beschreibung der Steuerelemente:
hoch/runter Bewegung des Joysticks; Navigation zwischen Menü-Punkten
Rechts-Bewegung des Joysticks;Aufrufen des Untermenüs
Drehung des Joysticks rechts herum oder links herum; Werte erhöhen oder
verringern
Konfiguration: (Shift + Menu Configuration)
Key Beep:
oON: Tastentöne des Bedienpults sind eingeschaltet.
oOFF: Tastentöne des Bedienpults sind ausgeschaltet.

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 17 -
PORT SETUP MENU
Cam1
Cam2
Slave KBD
DVR
Alarm
Exit
CAM1 PORT SETUP MENU
Port Type : RS-485 / RS-422
Device : Camera / DVR / None
Baud Rate : 9600 / 2400~230K
Save and Exit
Log_Out:
oOFF –30Min: Die Tastensperre setzt automatisch nach der eingestellten Zeit
ein. Durch Eingabe des Login-Passworts wird die Sperre wieder
aufgehoben.
oOFF: Die automatische Tastensperre ist ausgeschaltet.
User Password:
oPassword: Geben Sie das 4-stellige Benutzer-Passwort ein.
oNew Password: Geben Sie ein neues 4-stelliges Passwort ein.
oConfirm Password: Geben Sie das neue 4-stellige Passwort zur Bestätigung
erneut ein.
Admin Password:
oPassword: Geben Sie das 4-stellige Benutzer-Passwort ein.
oNew Password: Geben Sie ein neues 4-stelliges Passwort ein.
oConfirm Password: Geben Sie das neue 4-stellige Passwort zur Bestätigung
erneut ein.
Hinweis:
Als Werkseinstellung ist als Admin Passwort 9999+Enter und als Benutzer Passwort
1111+Enter hinterlegt. Falls Sie Ihr eigenes Passwort vergessen haben sollten,
kontaktieren Sie bitte Ihren Service- oder Fachhändler.
Save and Exit:
Speicherung der programmierten Daten und Rückkehr zum vorherigen Menü.
(Falls Sie die Änderungen nicht speichern wollen, drücken Sie die Taste.)

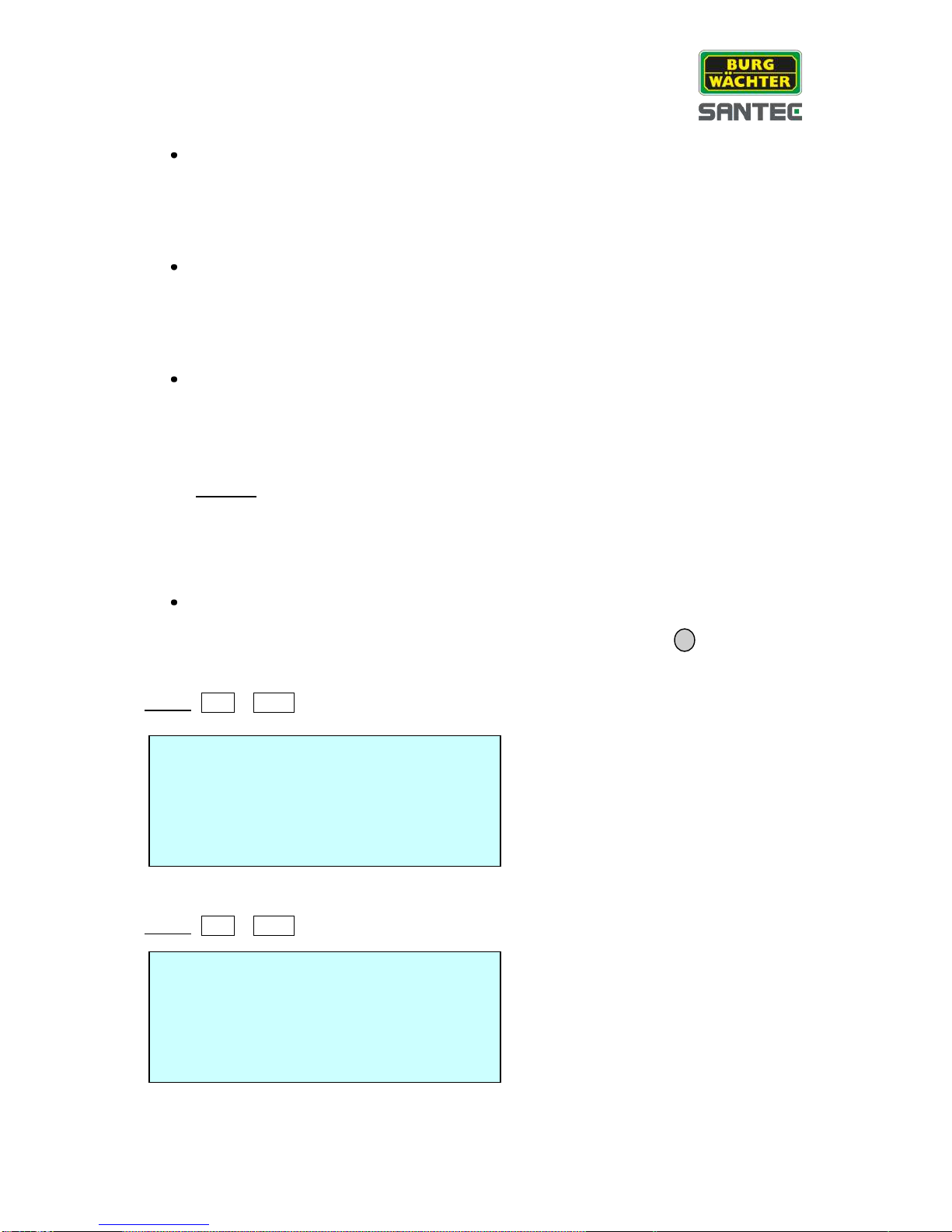

PORT: (Shift + Menu Port Setup Menu)
Cam1: (Shift + Menu Port Setup Menu Cam1)
ESC

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 18 -
CAM2 PORT SETUP MENU
Device : Camera / None
Baud Rate : 9600 / 2400~230K
Save and Exit
SLAVE SETUP MENU
Device : Controller / None
Baud Rate : 9600 / 2400~230K
Save and Exit

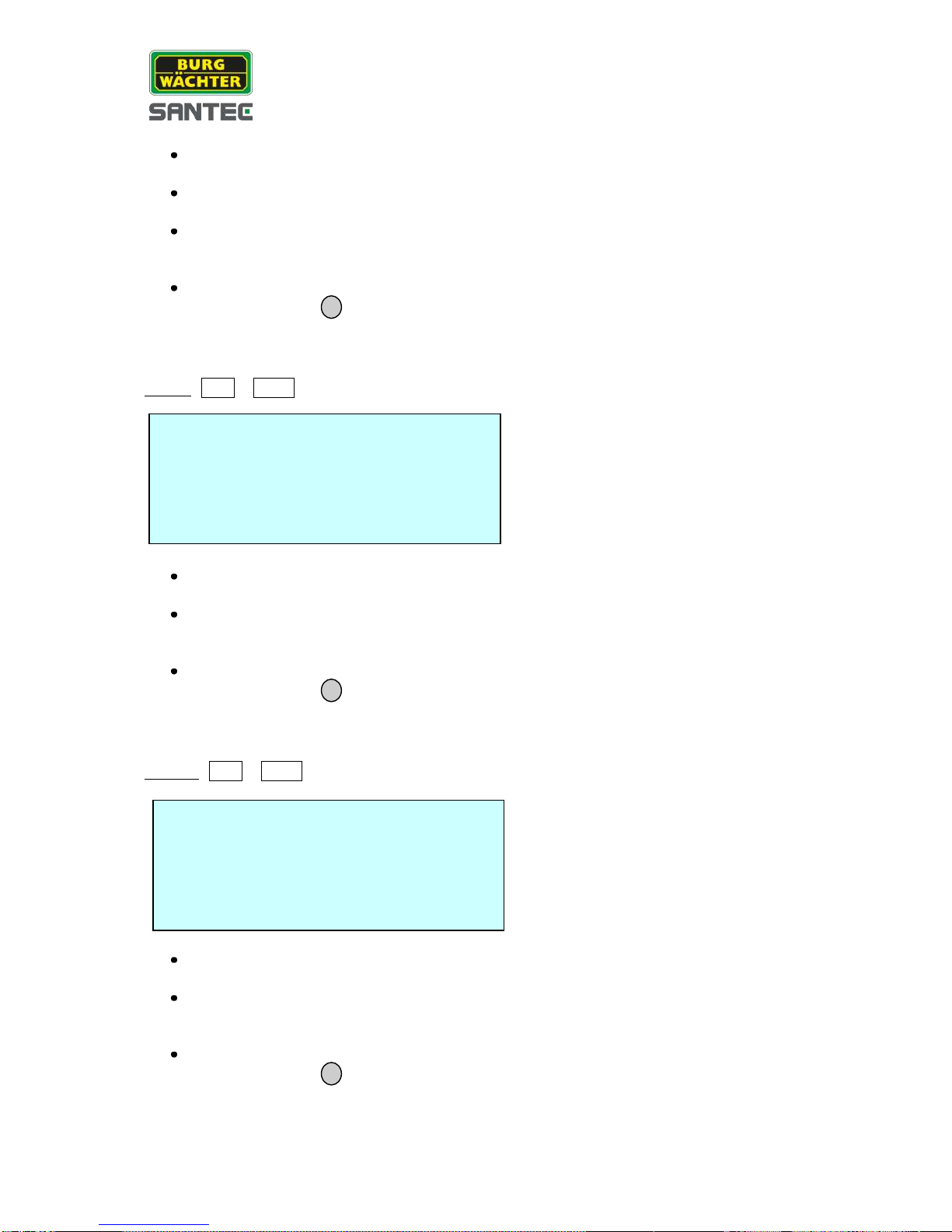

Port Type:
Stellen Sie das Interface auf RS-485 ein.
Device:
Wählen Sie das zu steuernde Gerät (Kamera / Rekorder / Kein)
Baud Rate:
Stellen Sie die notwendige Geschwindigkeit ein:
2400/ 4800/ 9600/19200/ 38400/ 57600/ 11,5K /230K
Save and Exit:
Drücken Sie die Taste, um das Menü ohne Speicherung der Daten zu
verlassen.
Cam2: (Shift + Menu Port Setup Menu Cam2)
Device:
Wählen Sie das zu steuernde Gerät (Kamera / Kein )
Baud Rate:
Stellen Sie die Geschwindigkeit ein:
2400/ 4800/ 9600/19200/ 38400/ 57600/ 11,5K /230K
Save and Exit:
Drücken Sie die Taste, um das Menü ohne Speicherung der Daten zu
verlassen.
SLAVE: (Shift + Menu Port Setup Menu Slave KBD)
Device:
Wählen Sie das zu steuernde Gerät (Bedienpult / Kein )
Baud Rate:
Stellen Sie die notwendige Geschwindigkeit ein:
2400/ 4800/ 9600/19200/ 38400/ 57600/ 11,5K /230K
Save and Exit:
Drücken Sie die Taste, um das Menü ohne Speicherung der Daten zu
verlassen.
ESC
ESC
ESC

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 19 -
DVR SETUP MENU
Device : DVR / Alarm / AUX IN/ IO /None
Baud Rate : 9600 / 2400 –230K
Save and Exit
CAMERA SETUP PAGE : 001
Cam Protocol Port B_rate Alarm
0001 RVT PORT 1 9600 OFF
0002 RVT PORT 1 9600 OFF
0009-- - - 9600 OFF
- - - - ---- 9600 OFF
3999 RVT PORT 1 9600 OFF
OFF :del SHIFT : save & exit ESC : cancel
DVR Setup Menu: (Shift + Menu Port Setup Menu DVR)
Device:
Wählen Sie das zu steuernde Gerät (Rekorder / Alarm / AUX IN / AUX IO / KEIN)
Baud Rate:
Stellen Sie die notwendige Geschwindigkeit ein:
2400/ 4800/ 9600/19200/ 38400/ 57600/ 11,5K /230K
Save and Exit:
Drücken Sie die Taste, um das Menü ohne Speicherung der Daten zu
verlassen.
Camera: (Shift + Menu Port Setup Menu Camera)
Drücken Sie die No. Taste oder drehen Sie den Joystick, so dass Sie in die erste Spalte
des Setup Menüs gelangen.
Durch Eingabe der Zahlentasten oder durch Drehen des Joysticks können Sie die ID-
Nummer verringern oder erhöhen.
Bewegen Sie den Joystick nach links/rechts, um das nächste/vorherige Element
aufzurufen und wählen Sie durch Drehen des Joysticks das zu benutzende Protokoll aus.
Drücken Sie den Joystick nach rechts und stellen Sie die Baud-Rate durch eine Joystick-
Drehung ein.
Stellen Sie denAlarm ein (falls erforderlich). Alarm off: simplex, Alarm on: half-duplex
Drücken Sie die OFF Taste, um die Kamera-ID zu löschen.
Drücken Sie die SHIFT Taste für Speicherung der Eingaben und Verlassen des Menüs.
Drücken Sie die ESC Taste, um das Menü ohne Speicherung der Daten zu verlassen.
ESC

Bedienungsanleitung / User manual
KSC-3505
_________________________________________________________________________________
- 20 -
TIME / DATE Setup
Display : ON / OFF
Date Format : Asia / US/ EURO 2005/JAN /18
Time Format : 12 / 24 08: 59 : 04
Day Light Saving : ON/ OFF
Day Light Saving
Save and Exit
Slave Controller Setup
No. of Controller : 0 /1~8
DVR Control : Enable / Disable
Camera Menu Access : Enable / Disable
Clear saved Data
Exit
Time/Date: (Shift + Menu Time/Date)
Slave Controller Setup: ( Shift + Menu V, V, V Data)
No. of controller: 0 / 1-8. Gesamtanzahl der Slave-Bedienpulte
DVR Control: Videorekorder-Steuerung erfolgt über Slave-Bedienpult.
Camera MenuAccess: Kamera-Menü-Steuerung erfolgt über Slave-Bedienpult.
Clear Saved Data: Alle gespeicherten Daten im Slave-Bedienpult werden
gelöscht.
