SANUS VuePoint F55b User manual

F55b INSTRUCTION MANUAL
Scan for easy install video
san.us/253
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-888-333-9952. We’re ready to help!

2
Before You Begin
Please check the following items:
 Your TV and any accessories you plan to use do not exceed the specified weight limit.
 The hole pattern on the back of your TV is compatible with the hole pattern of the TV brackets.
 The wall you chose to mount your TV is wood stud, solid concrete, or concrete block.
 You read and understand these directions.
 You refer to the documentation that came with your TV for additional guidance.
 You have the tools needed for installation.
If you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service or call a qualified contractor.
CAUTION: Avoid potential personal injuries and property damage!
●This product is designed for use in wood stud, solid concrete, and concrete block walls - DO NOT install into drywall alone
●The wall must be capable of supporting five times the weight of the TV and mount combined
●Do not use this product for any purpose not explicitly specified by manufacturer
●Manufacturer is not responsible for damage or injury caused by incorrect assembly or use
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
NOTE: Para instrucciones en Español, ver páginas 16-19.

3

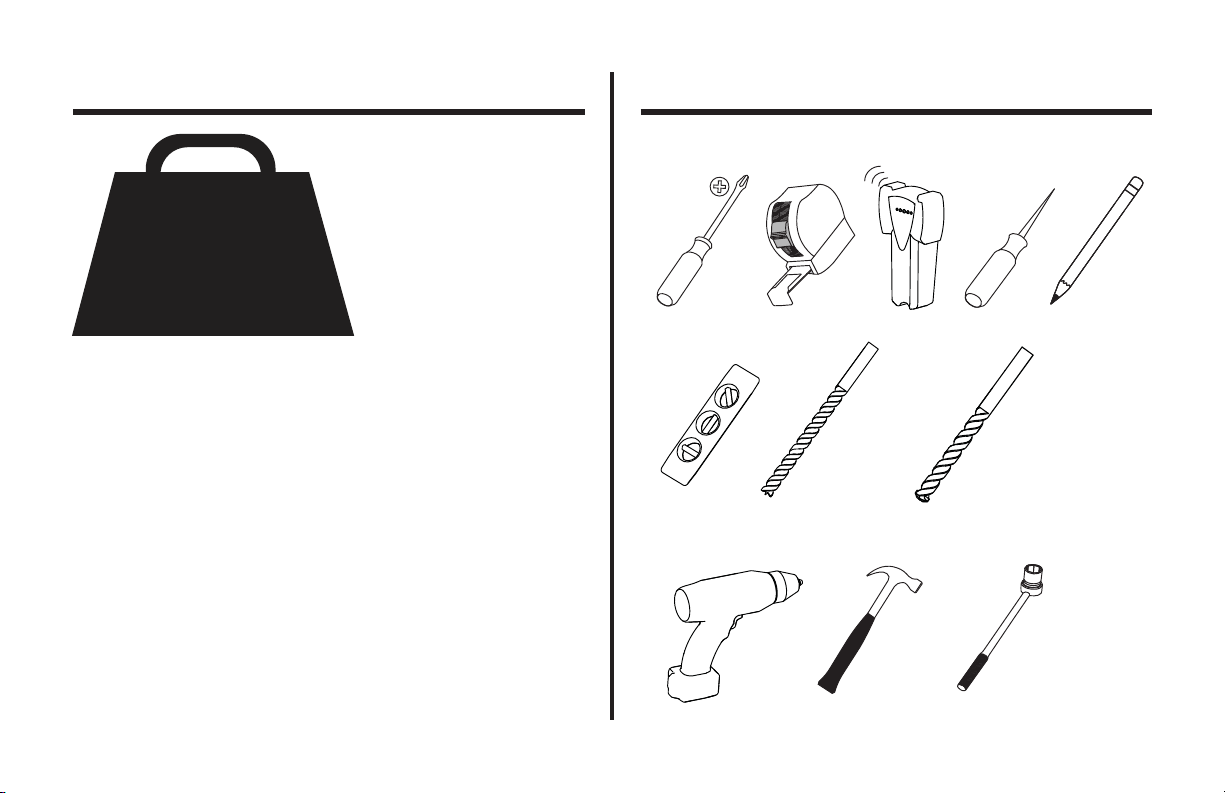

Weight Limit Tools Needed
130 lb (58.9 kg)
DO NOT EXCEED!
(includes TV and any
accessories)
5.5 mm
(7/32 in.)
10 mm
(3/8 in.)
13 mm
(1/2 in.)

4

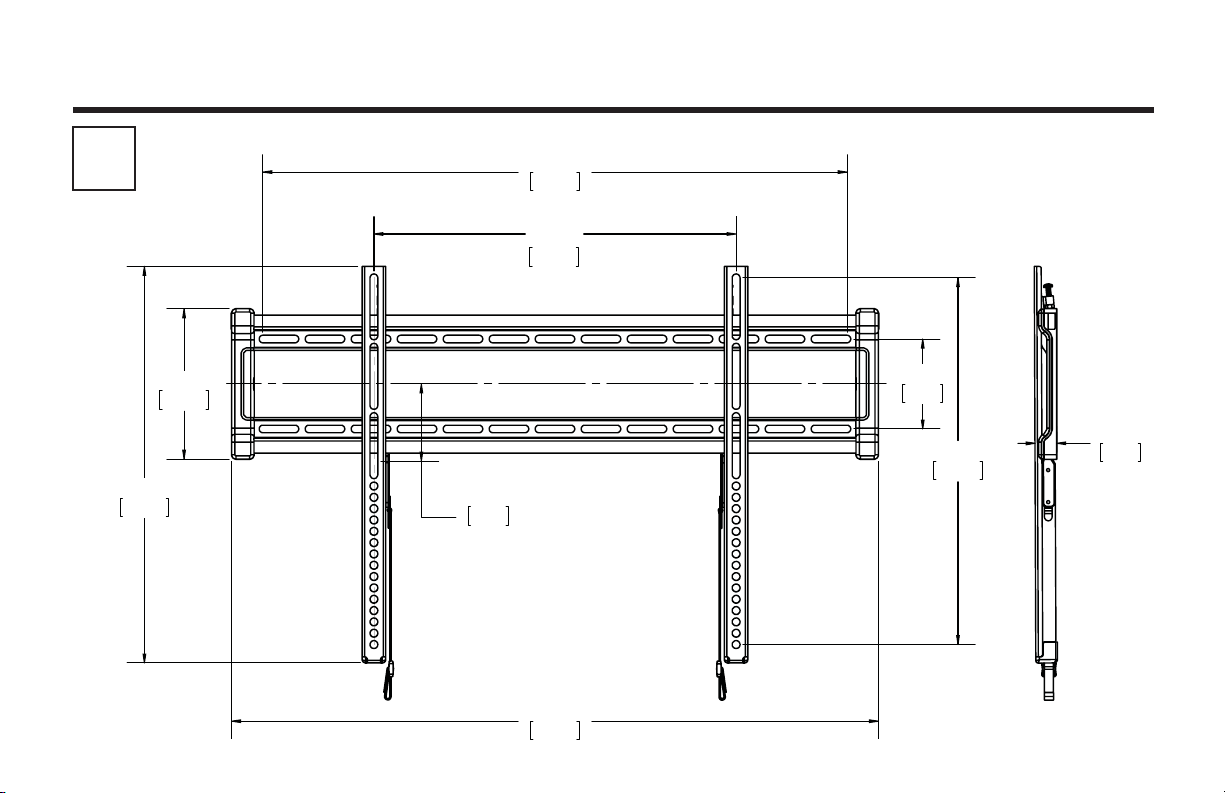

Dimensions
in.
[mm]
28.12
714.3
17.24
437.9
6.54
166.2
15.94
405.0
UP TO
26.57
675.0
25.40
645.2
3.91
99.4
3.36
85.2
OFFSET
0.95
24.1

5
NOTE: Not all hardware included will be used.
Supplied Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged
item to your dealer; contact Customer Service. Never use damaged parts!
Parts and Hardware for STEP 1
TV Interface Brackets
01 02
M5 x 12mm M6 x 12mm M8 x 16mm
M5 x 35mm M6 x 35mm M8 x 35mm
03 04 05
06 07
(4) (4) (4)
(4)
TV Screws
08 (4)
(4)

6
⁄ x2 ⁄ in.
⁄ in.
Wall Plate Template Wall Plate
Lag Bolts Washers
Concrete Anchors
1312
14
15
16
(4)
(4)
(4)
Parts and Hardware for STEP 1 Cont.
Washers
Spacers
M5 M6/M8
09 10
11
(4) (4)
(4)
Parts and Hardware for STEP 2

7
STEP 1
1 2
M5 M6 M8
AB
1. Hand thread screws into the threaded inserts on the back of your TV to determine the correct screw diameter (M5, M6, or M8).
2. Determine what kind of TV you have and if you require extra space between the wall and the TV to accommodate cables.
• If you have a flat back TV and do not require extra space for cables, see STEP 1-A
• If you have an irregular back TV or need extra space to accommodate cables, see STEP 1-B
Select TV Hardware and Attach Interface Brackets to TV
CAUTION: Avoid potential personal injuries and property damage!
Verify that there are adequate threads to secure the brackets to the
monitor. If you encounter resistance, stop immediately and contact
customer service. Use the shortest screw and spacer combination to
accommodate your needs. Using hardware that is too long may damage
your TV.

8
STEP 1-A
A
IMPORTANT: After attaching
the brackets, adjust the
straps so they are level with
the bottom of the TV.
Ensure that your brackets are level on the back of the TV. If you need extra space to accommodate cables, recesses, or protrusions;
use spacers (see the irregular back option on the next page).
01
02
03 04 05
09 10

9
STEP 1-B
B
IMPORTANT: After attaching
the brackets, adjust the
straps so they are level with
the bottom of the TV.
Ensure that your brackets are level on the back of the TV. Standard configurations are shown. For special applications, or if you are
unsure about your hardware selection, contact Customer Service.
01
02
06 07 08
11 09 10

10
STEP 2
Attach Wall Plate to Wall - Wood Stud Option
1. Locate your stud(s). Verify the center of the stud using an awl, a thin nail, or an edge to edge stud finder.
CAUTION: Avoid potential personal injuries and property damage!
●Drywall covering the wall must not exceed 16 mm (5/8 in.).
●Minimum wood stud size: common 51 x 102 mm (2 x 4 in.) nominal 38 x 89 mm (1½ x 3½ in.).
●Minimum horizontal space between fasteners: 406 mm (16 in.)
2. Level the wall plate template 12 and mark the hole locations.
1 2
≤ 16 mm
(5/8 in.)
12
406-610 mm
(16-24 in.)

11
STEP 2

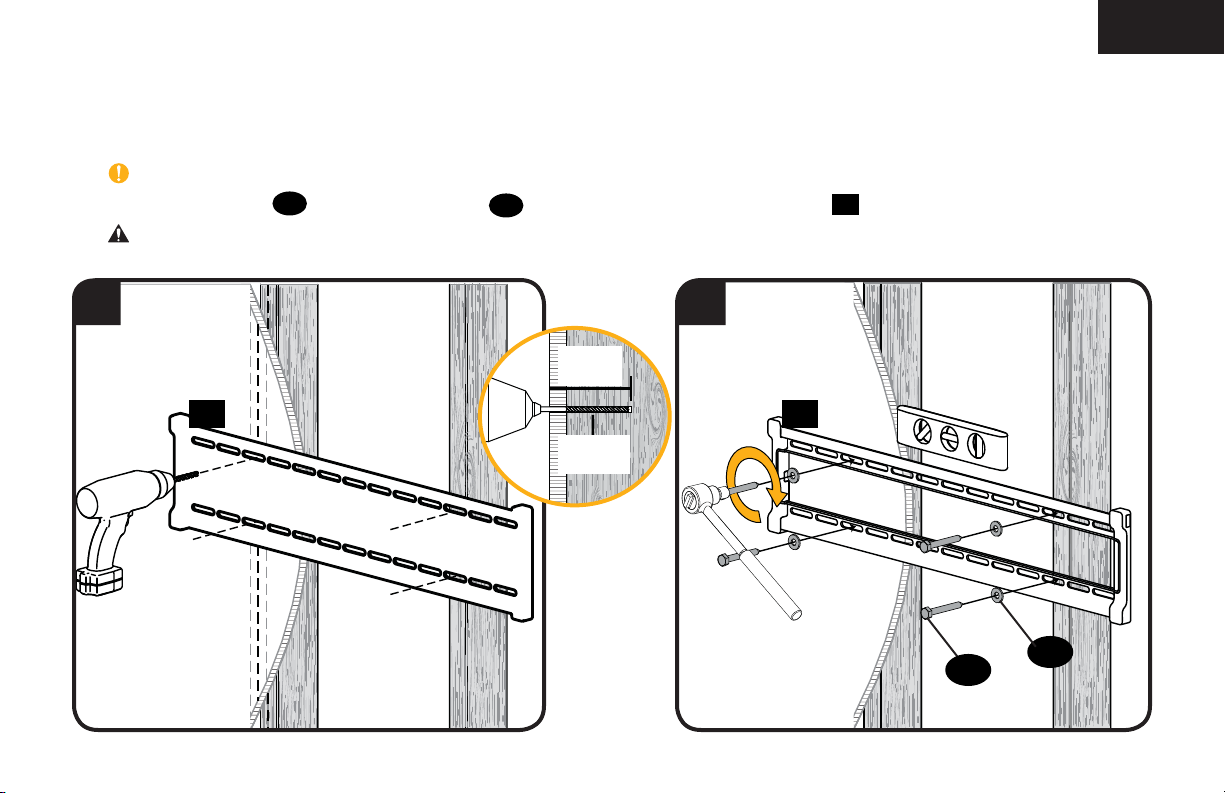

3. Drill pilot holes.
IMPORTANT: Pilot holes must be drilled to a depth of 75 mm (3 in.), using a 5.5 mm (7/32 in.) diameter drill bit.
4. Tighten the lag bolts 14 only until the washers 15 are pulled firmly against the wall plate 13 .
CAUTION: Improper use could reduce the holding power of the lag bolt. DO NOT over-tighten the lag bolts.
3 4
12 13
75 mm
(3 in.)
5.5 mm
(7/32 in.)
14 15

12
STEP 2
Attach Wall Plate to Wall - Solid Concrete or Concrete Block Option
1. Level the wall plate template 12 and mark the hole locations.
CAUTION: Avoid potential personal injuries and property damage!
●Mount the wall plate 13 directly onto the concrete surface
●Minimum solid concrete thickness: 203mm (8 in.)
●Minimum concrete block size: 203 x 203 x 406 mm (8 x 8x 16 in.)
●Minimum horizontal space between fasteners: 406 mm (16 in.)
2. Drill pilot holes.
IMPORTANT: Pilot holes must be drilled to a depth of 75 mm (3 in.), using a 10 mm (3/8 in.) diameter drill bit. Never drill into the
mortar between blocks.
1 2
12 12
75 mm
(3 in.)
10 mm
(3/8 in.)
406 mm
(16 in.)

13
STEP 2

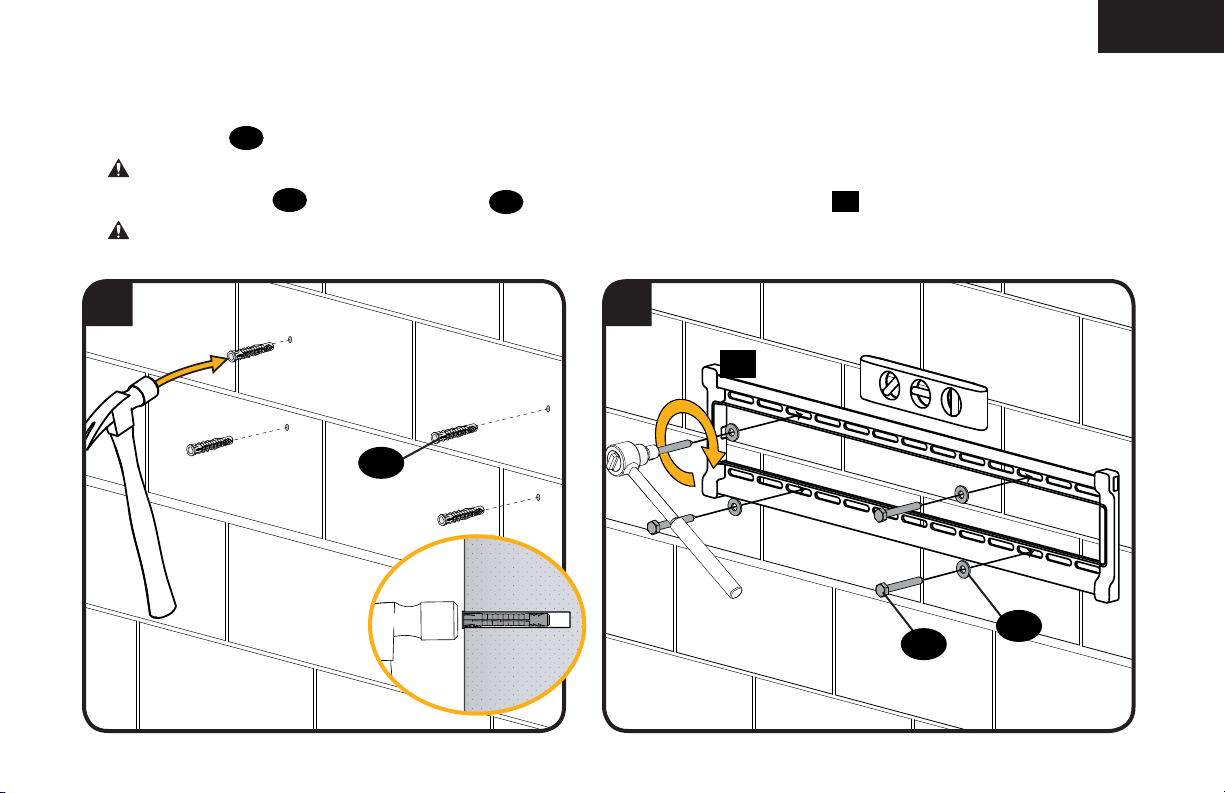

3. Insert anchors 16 .
CAUTION: Be sure the anchors are seated flush with the concrete surface.
4. Tighten the lag bolts 14 only until the washers 15 are pulled firmly against the wall plate 13 .
CAUTION: Improper use could reduce the holding power of the lag bolt. DO NOT over-tighten the lag bolts.
3 4
13
16
15
14

14

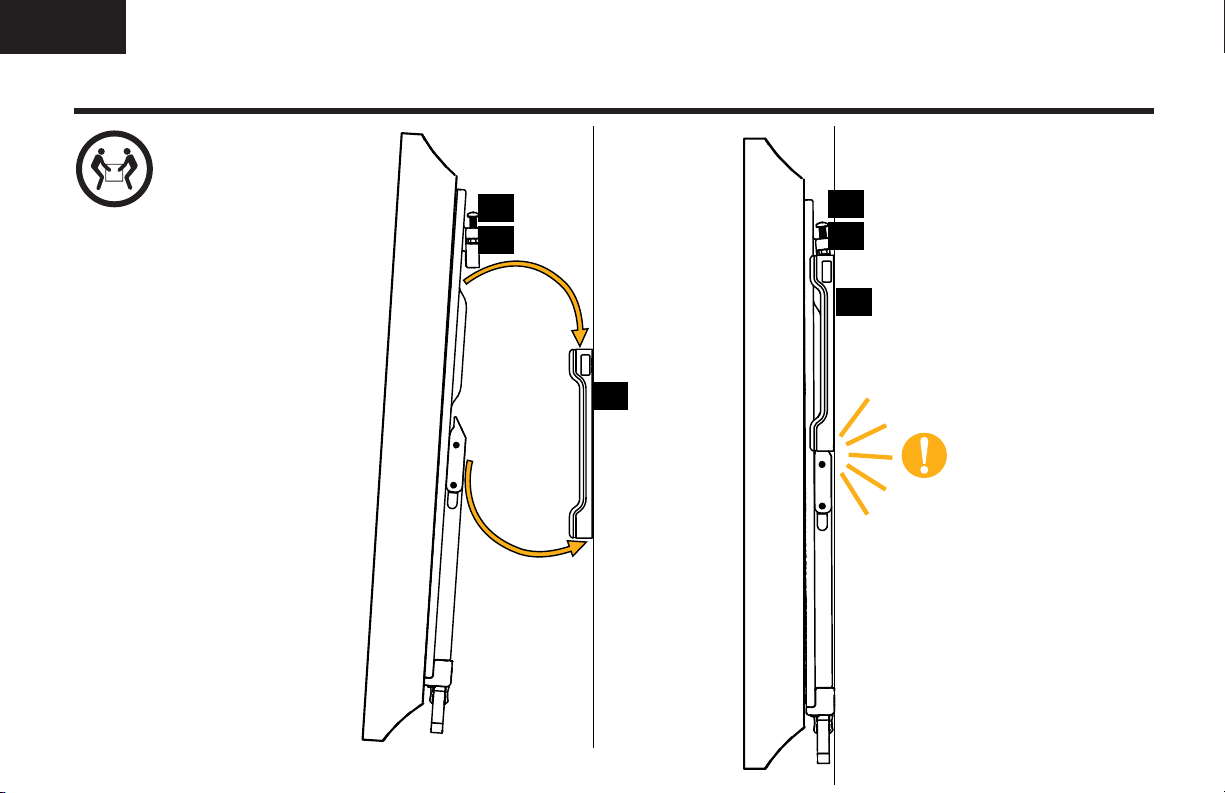

STEP 3
HEAVY! You may need
assistance with this step.
Attach TV to Wall
13
13
02 02
01 01
IMPORTANT: You
will hear an audible
click when the
TV brackets are
securely fastened to
the wall plate.

15

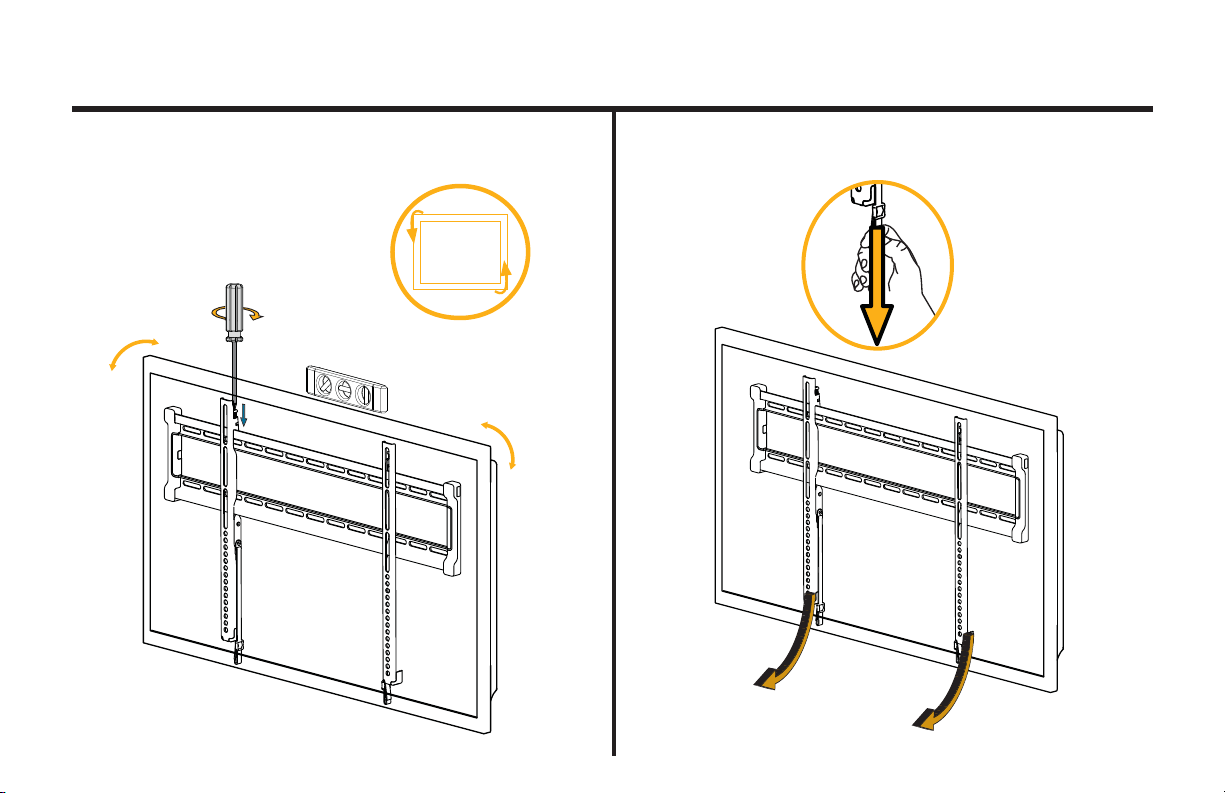

Troubleshooting
REMOVING THE TV: Pull down on the straps and lift the TV
up and out away from the wall plate.
LEVEL
ADJUSTING THE LEVEL: If needed, tighten one of the
screws on the top of the TV bracket to level the TV.

16
ESPAÑOL
Antes de comenzar
INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
Peso límite Herramientas necesarias
Dimensiones
Cerciórese de:
 que su televisor y los accesorios que planifica usar no excedan el límite de peso especificado;
 que el patrón de orificios de la parte trasera de su televisor sea compatible con el patrón de orificios de las placas de sujeción para
el televisor;
 que la pared escogida para el montaje de su televisor sea una pared de montantes de madera, hormigón sólido o bloques de cemento;
 haber leído y comprendido estas instrucciones;
 consultar la documentación incluida con su televisor para una mayor orientación;
 tener todas las herramientas necesarias para la instalación.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, contáctese con
el servicio de atención al cliente o llame a un técnico calificado.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Este producto fue diseñado para su uso en paredes de montantes de madera, hormigón sólido y bloques de cemento - NO instalar en yeso solo
●La pared debe soportar cinco veces el peso del televisor y del soporte juntos
●No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante
●El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido

17
ESPAÑOL
NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.
Piezas y elementos de sujeción suministrados
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
PASO 1
1. Enrosque manualmente los tornillos en los encastres roscados de la parte posterior del televisor a fin de determinar el diámetro correcto de
los tornillos (M5, M6 o M8).
2. Determine qué tipo de televisor tiene y si necesita espacio adicional entre la pared y el televisor para colocar cables.
• Si tiene un televisor de dorso plano y no necesita más espacio para cables, consulte el PASO 1-A
• Si tiene un televisor de dorso irregular o si necesita espacio adicional para colocar cables, consulte el PASO 1-B
Seleccionar los elementos de sujeción y colocar los soportes de
acoplamiento al televisor
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Verifique que las roscas sean adecuadas para fijar las placas de
sujeción al televisor. Si encuentra resistencia, deténgase de inmediato y contáctese con el servicio de atención al cliente. Utilice la combinación
de tornillo y espaciador más corta que se ajuste a sus necesidades. Si usa elementos de sujeción demasiado largos puede dañar el televisor.
Asegúrese de que las placas de sujeción 01 02 queden niveladas en la parte posterior del televisor. Si necesita más espacio para cables,
concavidades o protuberancias, use los espaciadores (consulte la opción para dorso irregular en la siguiente página).
PASO 1-A
IMPORTANTE: Luego de fijar las placas de sujeción, ajuste las correas para nivelarlas con la parte inferior del televisor.

18
ESPAÑOL
PASO 2
Fijar la placa mural a la pared - Opción para montantes de madera
1. Localice el o los montantes. Verifique el centro del montante con un punzón o un clavo delgado, o bien utilice un detector de bordes de montantes.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●El yeso que recubre la pared no debe exceder los 16 mm (5/8 pulgada).
●Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2 x 4 pulgadas) (nominal 38 mm x 89 mm [1½ x 3½ pulgadas])
●Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)
2. Nivele la placa mural 12 y marque la ubicación de los orificios.
PASO 1-B
Asegúrese de que las placas de sujeción quede nivelada en la parte posterior del televisor. Se ilustran las configuraciones estándar. Si desea
información sobre aplicaciones especiales o si tiene dudas sobre la selección de piezas, contáctese con el servicio de atención al cliente.
IMPORTANTE: Luego de fijar las placas de sujeción, ajuste las correas para nivelarlas con la parte inferior del televisor.
3. Realice los orificios guía.
IMPORTANTE: Los orificios deben realizarse con una mecha de 5,5 mm (7/32 pulgada) de diámetro hasta una profundidad de 75 mm (3 pulgadas).
4. Ajuste los tornillos tirafondo 14 solamente hasta que las arandelas 15 queden firmes contra la placa mural 13 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo. NO ajuste en exceso los tornillos tirafondo.
Fijar la placa mural a la pared - Opción para hormigón sólido o bloques de cemento
1. Nivele la placa mural 12 y marque la ubicación de los orificios.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
●Instale la placa mural 13 directamente sobre la superficie de hormigón.
●Espesor mínimo del hormigón: 203mm (8 pulgadas)

19
ESPAÑOL
●Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8 x 8x 16 pulgadas)
●Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)
2. Realice los orificios guía.
IMPORTANTE: Los orificios deben realizarse con una mecha de 10 mm (3/8 pulgada) de diámetro, hasta una profundidad de 75 mm (3 pulgadas).
Nunca perfore el cemento que une los bloques.
3. Inserte los anclajes 16 .
PRECAUCIÓN: Cerciórese de que los anclajes hayan quedado nivelados respecto de la superficie de hormigón.
4. Ajuste los tornillos tirafondo 14 solamente hasta que las arandelas 15 queden firmes contra la placa mural 13 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo. NO ajuste en exceso los tornillos tirafondo.
PASO 3
¡ELEMENTO PESADO! Es posible que necesite ayuda
en este paso.
Instalar el televisor en la pared
IMPORTANTE: Oirá un clic cuando la placa de sujeción del
televisor esté bien sujeta a la placa mural.
Resolución de problemas
RETIRAR EL TELEVISOR: Jale hacia
abajo de las correas, levante el
televisor y retírelo de la placa mural.
AJUSTE DE LA NIVELACIÓN: Si es necesario,
ajuste uno de los tornillos de la parte superior
de la placa de sujeción del televisor para nivelar
el televisor.
