SANUS VuePoint F107b User manual

Milestone AV Technologies
6436 City West Parkway
Eden Prairie, MN 55344 USA
Customer Service
Americas: 888-333-9952 • 952-277-3958 • [e-mail]
Europe, Middle East, and Africa: [phone] • [e-mail]
Asia Pacific: 86 755 8996 9226 • [e-mail]
vuepoint.sanus.com
©2012 Milestone AV Technologies, a Duchossois Group Company.
All rights reserved.VuePoint is a Milestone Brand.
All other brand names or marks are used for identification purposes and are trademarks of their respective owners.
6902-002026 <00>
F107b Instruction Manual
Installation video is available at vuepoint.sanus.com
Scan here to view the
installation video on
your mobile device

6902-002026 <00>
2
English - How to use this manual
For best results, reference both the text and illustrations.
OR
Select one item or the other.
OPT
This item is optional
English Text Pages 3-9
Français - Utilisation de ce guide
Pour obtenir de meilleurs résultats, reportez-vous à la fois au texte
et aux illustrations. Couper le long de la ligne pointillée pour faire
correspondre les illustrations à votre langue de préférence.
OR
Sélectionnez un article ou l’autre.
OPT
Cet article est facultatif.
Texte français page 10
Svenska - Så här använder du denna bruksanvisning
För bästa resultat, hänvisa till både text och bilder när du använder
denna bruksanvisning. Klipp längs de streckade linjerna för att
matcha ditt språk med bilderna.
OR
Välj ett objekt eller det andra.
OPT
Detta objekt är valfritt.
Svensk text sida 17
Deutsch - Verwendung dieses Handbuchs
Die Montage ist am einfachsten, wenn Sie den Text und die
Abbildungen zusammen verwenden. Schneiden Sie daher den Text
in Ihrer Sprache aus (gestrichelte Linien), um ihn den Abbildungen
gegenüberstellen zu können.
OR
Sie haben die Wahl zwischen einem Element oder einem anderen.
OPT
Dieses Element ist optional.
Deutscher Text Seite 11
Русский - Как пользоваться данной инструкцией
    
  ,    ,   
.    ,  
   .
OR
   .
OPT
       .
 : . 18
Español - Cómo usar este manual
Para obtener mejores resultados, consulte el texto y las ilustraciones.
Corte por las líneas discontinuas para hacer coincidir su idioma con
las ilustraciones.
OR
Seleccione uno de los elementos.
OPT
Este elemento es opcional.
Texto en español página 12
Polski - Jak używać tej instrukcji
W celu uzyskania najlepszych rezultatów, korzystając z tej instrukcji,
należy zwrócić uwagę zarówno na tekst, jak i na ilustracje. Przeciąć
wzdłuż przerywanych linii w celu dopasowania języka do ilustracji.
OR
Wybrać jedną pozycję lub drugą.
OPT
Ta pozycja jest opcjonalna.
Tekst w języku polskim na stronach 19
Português -Como usar este manual
Para obter melhores resultados, consulte o texto e as ilustrações.
Recorte nas linhas tracejadas para combinar seu idioma com as
ilustrações.
OR
Selecione um item ou o outro.
OPT
Este item é opcional.
Texto em português Página 13
Česky - Jak používat tuto příručku
Nejlepších výsledků dosáhnete, budete-li při používání této příručky
srovnávat text s ilustracemi. Odstřihněte podél čárkované čáry, aby
bylo možno české instrukce přiřadit k ilustracím.
OR
Vyberte si jednu nebo druhou položku.
OPT
Tato položka je volitelná.
Český text se nachází na straně 20
Nederlands - Gebruik van deze handleiding
Voor de beste resultaten moet u zowel de tekst als de illustraties
raadplegen. Gebruik de stippellijnen om uw taal bij de illustraties
te plaatsen.
OR
Selecteer een van beide items.
OPT
Dit item is optioneel.
Nederlandse tekst op pagina 14
Italiano - Uso del manuale
Per risultati ottimali, fare riferimento sia al testo che alle illustrazioni
di questo manuale. Tagliare lungo le linee tratteggiate per abbinare
il testo nella propria lingua alle illustrazioni.
OR
Selezionare uno o l’altro elemento.
OPT
Questo elemento è opzionale.
Testo in italiano alle pagine 15
日本語 -このマニュアルの使い方
組み立てをうまく行うためには、説明文とイラストの両方を参照してくだ
さい。点線に沿って切り取ると、ご使用の言語とイラストが一致します。
OR
どちらか片方の品目を選択してください。
OPT
この品目は、オプションです。
日本語は21 ページ
中文 - 如何使用本说明书
请同时参阅文字说明和插图以获得最佳阅读效果。请沿着虚线
裁剪，
将您的语言与插图匹配起来。
OR
选择一项或另一项。
OPT
此项可选。
中文文字说明请参见第 22 页
Suomi - Oppaan käyttäminen
Saavutat parhaan tuloksen tutustumalla sekä tekstiin että kuviin.
Leikkaa katkoviivaa pitkin ja yhdistä kuvat ja suomenkielinen teksti.
OR
Valitse toinen vaihtoehdoista.
OPT
Tämä vaihtoehto on valinnainen.
Suomenkielinen teksti on sivulla 16

6902-002026 <00> 3
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
Specications
ÙWeight capacity-DO NOT EXCEED: 11.3 kg (25 lb) includes TV and any accessories
ÙTilt: +12° -20°
CAUTION: Avoid potential personal injuries and property damage!
ÙDo not use this product for any purpose not explicitly specied by manufacturer.
ÙThe wall must be capable of supporting ve times the weight of the monitor and mount combined.
ÙThis product is designed for use in wood frame walls only!
ÙIf you do not understand these instructions, or have doubts about the safety of the installation, assembly or use of this
product, contact Customer Service or call a qualied contractor.
ÙManufacturer is not responsible for damage or injury caused by incorrect assembly or use.

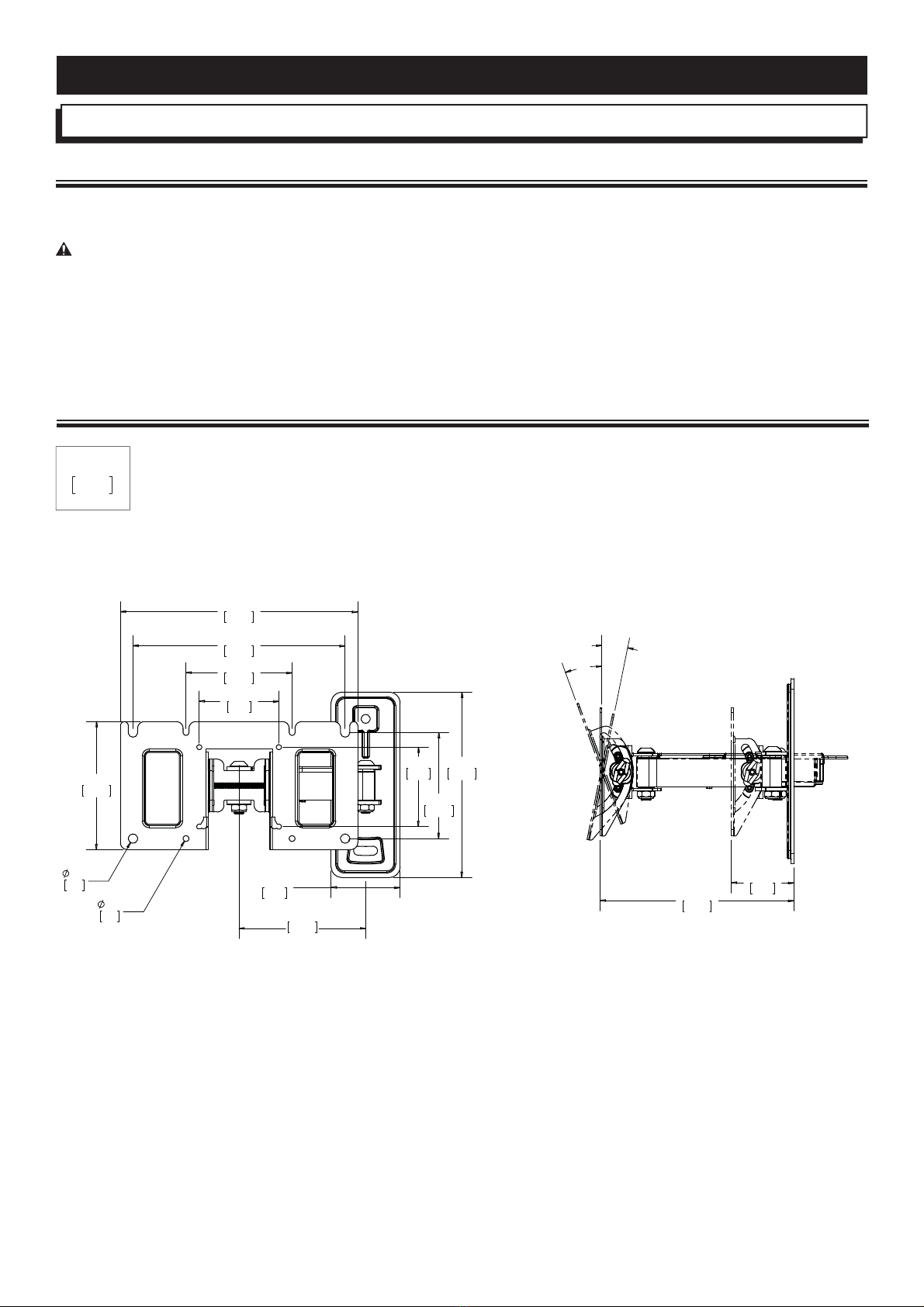

Technical Specications
English
in.
mm
3.94
100.0
2.95
75.0
6.87
174.6
2.56
65.0
4.75
120.7
7.87
200.0
3.94
100.0
2.95
75.0
0.34
8.8
0.22
5.5
8.80
223.6
4.70
119.3
OFFSET
2.31
58.8
7.18
182.4
20°
12°

6902-002026 <00>
4
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the
damaged item to your dealer; contact manufacturer Customer Service. Never use damaged parts!
NOTE: Not all hardware included will be used.

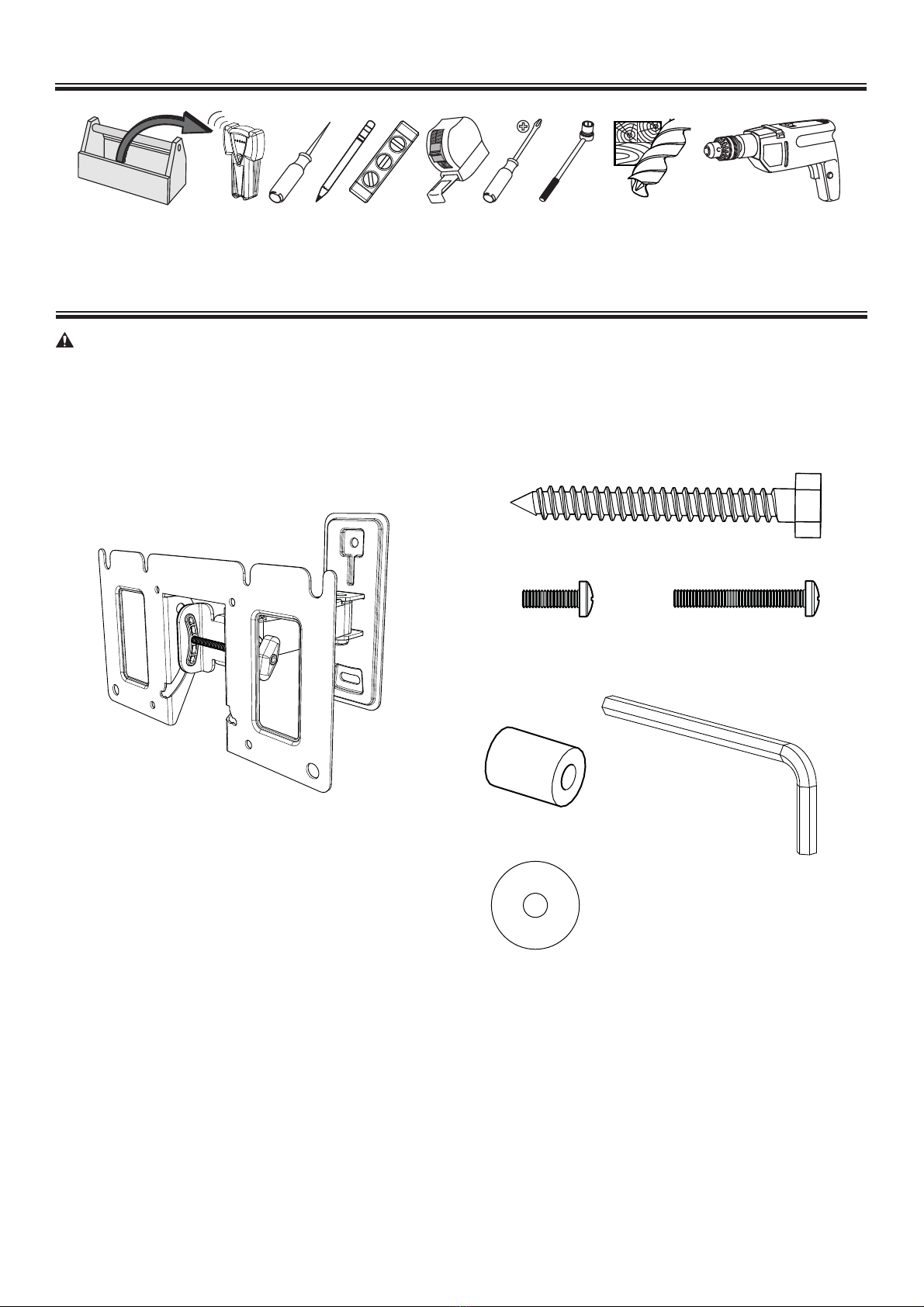

Supplied Parts and Hardware
5/32 in.
M4 x 12mm M4 x 30mm
5/16 x 2.5 in.
M4
M4
[01] x 1
[02] x 2
[03] x 4 [04] x 4
[05] x 4
[06] x 1
⁄ x 2½ in.
7/32 in.
Required Tools
13 mm
(1/2 in.)
5.5 mm
(7/32 in.)
[07] x 4

6902-002026 <00> 5
< 16 mm
(5/8 in.)

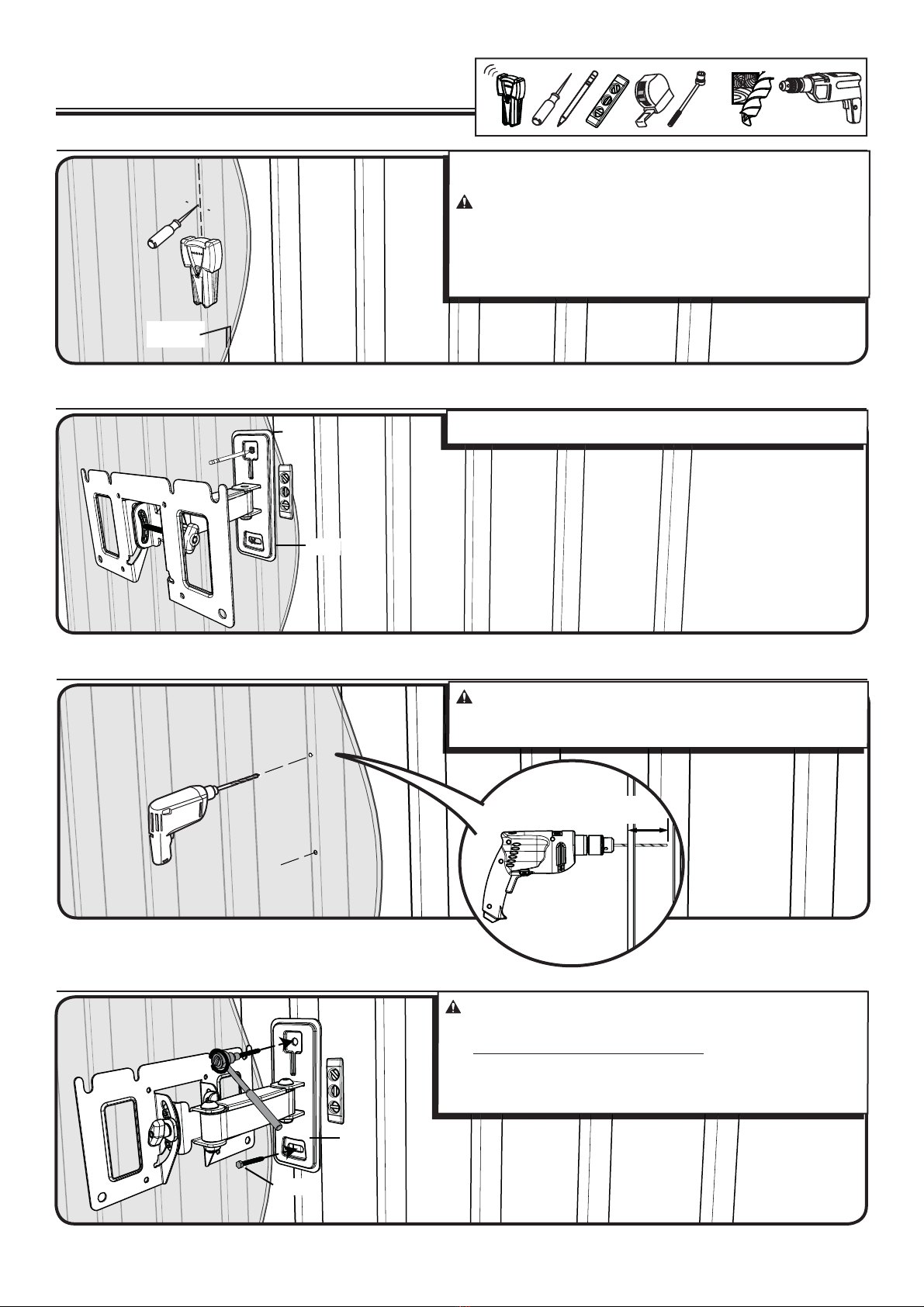

1 Mount the Wall Plate
Wood stud
1-1 Locate stud
1-2 Mark the wall
1-3 Drill pilot holes
1-4 Tighten lag bolts
5.5 mm
(7/32 in.)
13 mm
(1/2 in.)
63½ mm
(2½ in.)
[01]
Verify the center of the stud using an awl, a thin nail, or an edge to
edge stud nder.
CAUTION: Avoid potential personal injuries and property
damage!
ÙAny material covering the wall must not exceed 16 mm (5/8 in.).
ÙMinimum wood stud size: common 51 x 102 mm (2 x 4 in.)
(nominal 38 x 89 mm [1½ x 3½ in.]).
Level the wall plate [01] and mark the hole locations.
CAUTION: Avoid potential injuries or property damage! Pilot
holes MUST be drilled to a depth of 63 ½mm (2 ½in.), using a 5.5
mm (⁄ in.) diameter drill bit.
CAUTION: Improper use could reduce the holding power of the
lag bolt. To avoid potential injuries or property damage:
ÙDO NOT over-tighten the lag bolts [02].
ÙTighten the lag bolts [02] only until they are pulled rmly against
the wall plate [01].
[01]
[01]
[02]

6902-002026 <00>
6

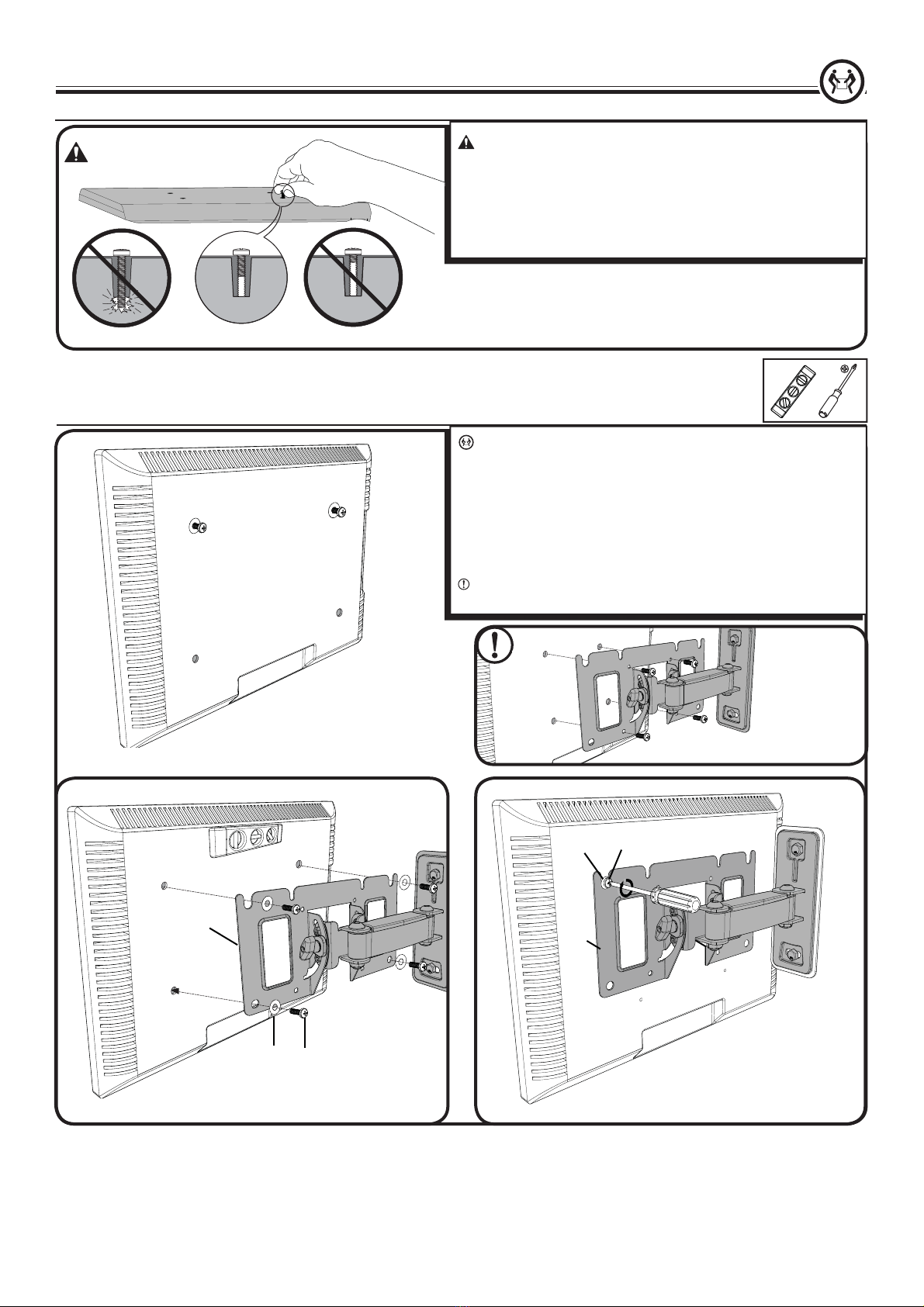

CAUTION: Avoid potential personal injuries and property
damage! Verify that there are adequate threads to secure
the brackets to the TV If you encounter resistance, stop
immediately and contact customer service. Use the shortest
screw and spacer combination to accommodate your needs.
Using hardware that is too long may damage your TV.
2 Hang TV onto the Wall Plate
2-2 Attach bracket to a TV with a at back
2-1 Select hardware length
HEAVY! You will need assistance with this step.
1. Insert screws but do not tighten yet; leave a few threads
exposed.
2. Conrm that the bracket is level on the back of the TV.
Tighten all screws.
If you require additional space for cables, recesses, or
protrusions, choose the next conguration.
NOTE: The 75mm x 75mm hole pattern will not use washers
[04].
[03]
[01]
[01]
[03]
[07]
[07]
[03]
[07]
[01]

6902-002026 <00> 7

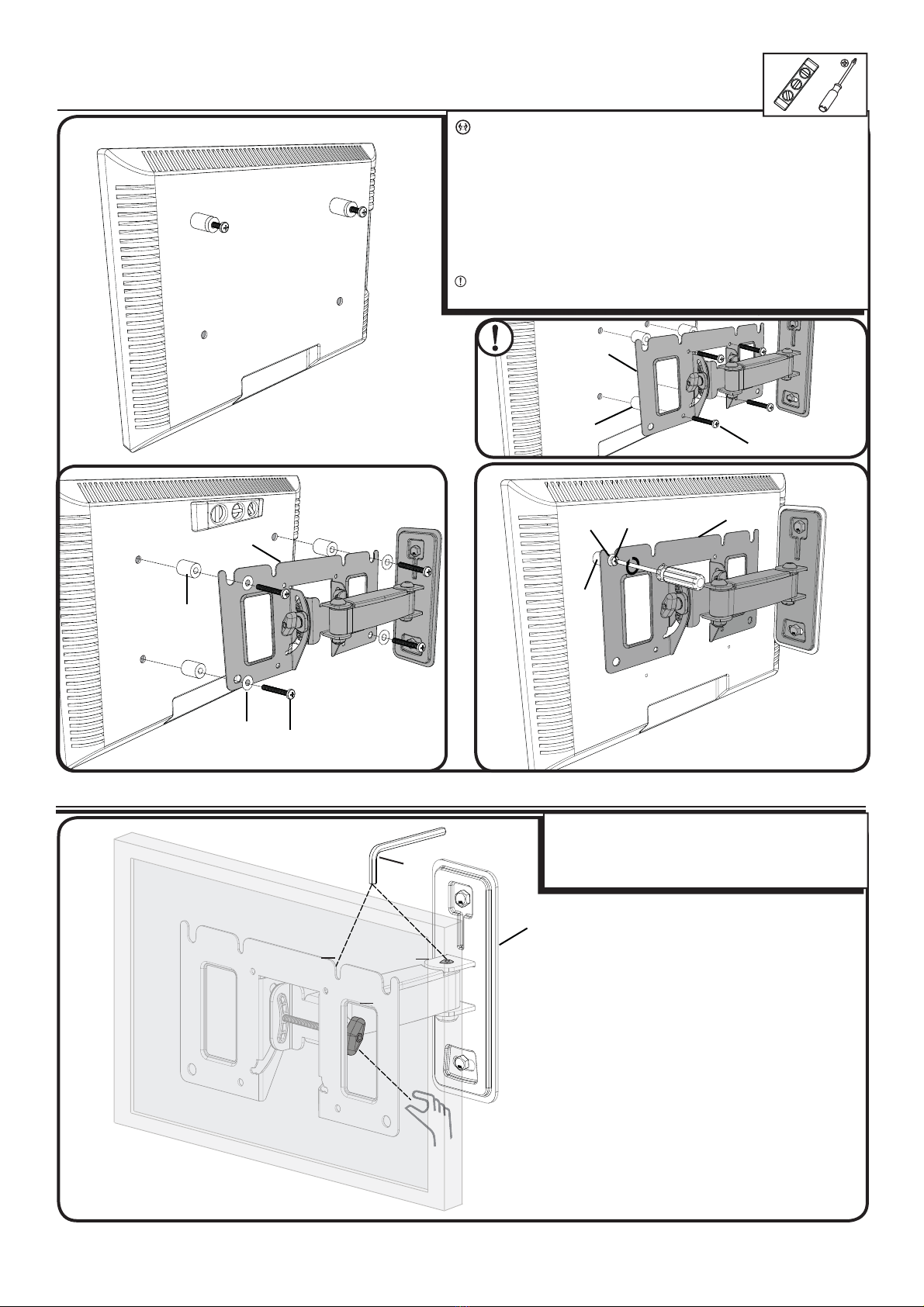

2-2 Attach bracket to a TV with an irregular back
HEAVY! You will need assistance with this step.
1. Insert screws but do not tighten yet; leave a few threads
exposed.
2. Conrm that the bracket is level on the back of the TV.
3. Tighten all screws.
Standard congurations are shown. For special applications,
or if you are uncertain about your hardware selection, contact
Customer Service.
NOTE: The 75mm x 75mm hole pattern will not use washers
[04].
3 Adjust Tension
A. Adjust left / right swivel tension.
B. Adjust arm extend / retract tension.
C. Adjust up / down tilt tension.
AB
C
[06]
[01]
[04]
[05]
[04]
[07]
[07]
[05]
[04]
[05]
[01]
[01]
[01]

6902-002026 <00>
8
12
3

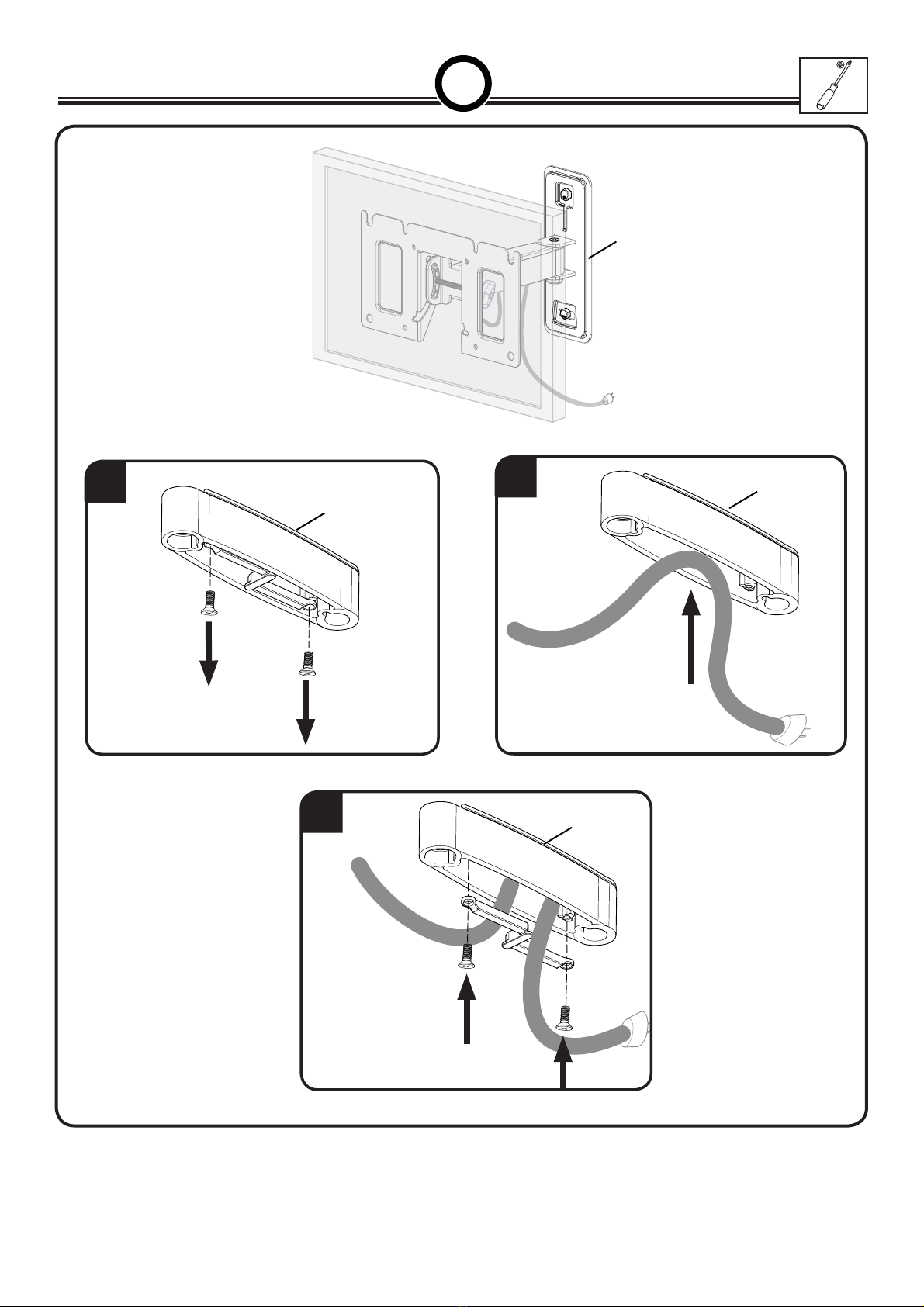

4 Cable Management
[01]
[01]
[01]
[01]
OPT

6902-002026 <00> 9

6902-002026 <00>
10
Français
CONSIGNES DE SÉCURITÉ IMPORTANTES – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT LE MANUEL AVANT
D’UTILISER CE PRODUIT
Caractéristiques techniques Voir à la page 3
ÙCapacité de charge – NE PAS DÉPASSER: 11,3 kg (25 lb). Inclut le téléviseur et tous les accessoires.
ÙInclinaison: +12° - 20°
ATTENTION: Évitez les dommages matériels et les blessures!
ÙNe pas utiliser ce produit à d’autres ns que celles spéciées par fabricant.
ÙLe mur doit pouvoir supporter cinq fois le poids total du moniteur et du support.
ÙCe produit est conçu seulement pour être installé sur un mur dont la charpente est en bois!
ÙSi vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l’utilisation de ce produit,
veuillez contacter un installateur qualié ou le service à la clientèle de fabricant.
ÙFabricant n’est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.
Pièces et matériel fournis Voir à la page 4
AVERTISSEMENT: Ce produit contient de petites pièces qui peuvent représenter un risque d’étouement.
Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou
endommagée, ne retournez pas les pièces endommagées à votre revendeur. Contactez plutôt le service clientèle. N’utilisez jamais de pièces endommagées!
Outils nécessaires Voir à la page 4
2 Installation des supports du téléviseur Voir à la page 6
2-1
ATTENTION : Évitez les dommages matériels et les blessures! Utilisez la combinaison la plus courte possible de vis et d’entretoise nécessaire. L’utilisation
de quincaillerie trop longue pourrait endommager les composantes internes de votre moniteur.
2-2 Pour les téléviseurs dont l’arrière est plat ou sans obstruction
Assurez-vous que les supports sont à l’horizontale derrière le téléviseur. Si vous avez besoin de plus d’espace à cause des câbles, de creux ou de protubérances,
consultez les options d’installation utilisant des entretoises.
1. Ne pas encore serrer ; laissez un peu de letage exposé.
2. Serrer toutes les xations.
TRÈS LOURD ! Cette étape requiert deux personnes.
Remarque : La conguration des trous du téléviseur de 75mm x 75mm ne nécessite pas de rondelle.
2-2 Pour les téléviseurs dont l’arrière est irrégulier ou obstrué Voir à la page 7
Assurez-vous que les supports sont à l’horizontale (à niveau) derrière le téléviseur. Les congurations standard sont illustrées. Consultez le Service à la clientèle
pour toute application particulière ou si vous avez des doutes quant à la quincaillerie à utiliser.
1. Ne pas encore serrer ; laissez un peu de letage exposé.
2. Serrer toutes les xations.
TRÈS LOURD ! Cette étape requiert deux personnes.
Remarque : La conguration des trous du téléviseur de 75mm x 75mm ne nécessite pas de rondelle.
1 Installation sur des murs à montant de bois Voir à la page 5
1-1 Trouvez les montants
Vériez le centre du montant à l’aide d’un poinçon ou d’un clou n ou utilisez un détecteur de montant bord à bord.
ATTENTION: Évitez les dommages matériels et les blessures!
ÙL’épaisseur du matériau de revêtement de mur ne doit pas excéder 16mm (5/8po).
ÙDimension minimale du montant de bois: commune 51x02mm (2x4po) (nominale 38x89mm/1,5x3,5po).
1-2 Marquez l'emplacement sur le mur
Mettez la plaque murale [01] à niveau et marquez les emplacements des trous.
1-3 Percez des trous de guidage
ATTENTION: Évitez tout dommage matériel ou blessure! Les avant-trous DOIVENT être percés à une profondeur de 63,5 mm (2,5 po) à l’aide d’un foret
de 5.5 mm (7/32 po).
1-4 Serrez les boulons tire-fond
ATTENTION: Évitez tout dommage matériel ou blessure! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Évitez tout
dommage matériel ou blessures!
ÙNE PAS trop serrer les boulons tire-fond [02].
ÙSerrez les boulons tire-fond [02] jusqu’à ce qu’ils s’appuient fermement sur la plaque murale [01].
3 Réglez la tension Voir à la page 7
A: Réglez la tension de pivotement à gauche/droite. B: Réglez la tension d’inclinaison vers le haut/bas. C: Réglez la tension d’extension/rétraction des bras.
4 Gestion des câbles - Optionnel Voir à la page 8

6902-002026 <00> 11
Deutsch
WICHTIGE SICHERHEITSHINWEISE – BEWAHREN SIE DIESE HINWEISE SORGFÄLTIG AUF – LESEN SIEVOR DEM GEBRAUCH DES PRODUKTS BITTE
DAS GESAMTE HANDBUCH
Spezikationen Siehe Seite 3.
ÙZulässiges Höchstgewicht – NICHT ÜBERSCHREITEN: 11,3 kg (25 lb). Enthält TV-Gerät und alle Zubehörteile.
ÙNeigungswinkel: +12° - 20°
VORSICHT: Vermeiden Sie potenzielle Personen- und Sachschäden!
ÙVerwenden Sie dieses Produkt nur für den vom Hersteller ausdrücklich angegebenen Zweck.
ÙDie Wand muss das Fünache des Gesamtgewichts von Fernseher und Halterung tragen können.
ÙDieses Produkt ist nur für die Verwendung an Holzrahmenwänden geeignet!
ÙFalls Sie diese Anleitung nicht verstehen sollten oder Zweifel bezüglich der sicheren Montage, des Zusammenbaus oder der Verwendung des Produkts
haben, kontaktieren Sie den Kundendienst des Herstellers oder einen qualizierten Auftragnehmer.
ÙDer Hersteller haftet nicht für Schäden oder Verletzungen, die durch falsche Montage oder Verwendung verursacht werden.
Im Lieferumfang enthaltene Teile Siehe Seite 4.
WARNUNG: Dieses Produkt enthält kleine Teile, die beimVerschlucken zum Erstickungstod führen können.
Prüfen Sie vor Montagebeginn, ob alle Teile vorhanden und unbeschädigt sind. Falls Teile fehlen oder beschädigt sind, bringen Sie das Produkt nicht zum
Händler zurück, sondern wenden Sie sich an den Kundendienst. Verwenden Sie niemals beschädigte Teile!
Erforderliche Werkzeuge Siehe Seite 4.
1 Wandmontage Holzbalken Siehe Seite 5.
1-1 Suchen Sie die Balken
Stechen Sie mit einer Ahle oder einem dünnen Nagel die Mitte des Balkens bzw. der Balken an, oder verwenden Sie einen Kante-zu-Kante-Balkensucher.
ACHTUNG: Vermeiden Sie Verletzungen und Sachschäden!
ÙJegliches Material, das die Wand bedeckt, darf 16mm (5/8 Zoll) nicht überschreiten.
ÙMindestmaße der Holzbalken: üblich 51 x 02 mm (2 x 4 Zoll) (nominell 38 x 89 mm /1,5 x 3,5 Zoll).
1-2 Markieren Sie Bohrstellen an der Wand
Richten Sie die Wandplatte [01] aus und markieren Sie die Stellen für die Bohrlöcher.
1-3 Bohren Sie Vorbohrungen
VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Es MÜSSEN bis zu 63,5 mm (2,5 Zoll) tiefe Vorbohrungen mit einem 5.5-mm-Bohrer (7/32
Zoll) gebohrt werden.
1-4 Anziehen der Ankerschrauben
VORSICHT: Vermeiden Sie Verletzungen und Sachschäden! Eine unsachgemäße Verwendung kann die Haltekraft der Ankerschraube verringern. Vermeiden Sie
Verletzungen und Sachschäden:
ÙZiehen Sie die Ankerschrauben [02] NICHT zu fest an.
ÙZiehen Sie die Ankerschrauben [02] nur so weit an, bis sie fest an der Wandplatte [01] anliegen.
2 Montieren der Anschlussplatten für den Fernseher Siehe Seite 6.
2-1 VORSICHT: Vermeiden SieVerletzungen und Sachschäden! Verwenden Sie die kürzeste Schrauben-Abstandshalter-Kombination, die unter den
gegebenen Montagebedingungen möglich ist. Die Verwendung von zu langen Schrauben kann die inneren Komponenten Ihres Monitors beschädigen.
4 KabelführungKabelführung - Optional Siehe Seite 8.
3 Einstellungen Siehe Seite 7.
A: Spannung für die Drehung nach rechts/links anpassen. B: Spannung für die Neigung nach oben/unten anpassen. C: Spannung zum Ausziehen/Einfahren
des Arms anpassen.
2-2 Geeignet für Fernseher mit acher/hindernisfreier Rückseite
Achten Sie darauf, dass die Anschlussplatten ach auf der Rückseite des Fernsehers anliegen. Wenn Sie mehr Platz für Kabel, Vertiefungen oder Überstände
benötigen, wählen Sie eine Montageoption mit Abstandshaltern.
1. Noch nicht festziehen; die Schraube sollte noch ein wenig hervorstehen.
2. Ziehen Sie alle Halteschrauben.
VORSICHT, SCHWER! Bei diesem Schritt werden Sie Hilfe benötigen.
Hinweis: Für das Lochbild von 75 mm x 75 mm werden keine Unterlegscheiben benötigt.
2-2 Geeignet für Fernseher mit unebener Rückseite mit HindernissenSiehe Seite 7.
Achten Sie darauf, dass die Anschlussplatten ach auf der Rückseite des Fernsehers anliegen. Die Abbildungen zeigen Standardkongurationen. Für
Spezialanwendungen oder, wenn Sie sich bei der Wahl der Befestigungsmaterialien nicht sicher sind, wenden Sie sich an den Kundendienst.
1. Noch nicht festziehen; die Schraube sollte noch ein wenig hervorstehen.
2. Ziehen Sie alle Halteschrauben.
VORSICHT, SCHWER! Bei diesem Schritt werden Sie Hilfe benötigen.
Hinweis: Für das Lochbild von 75 mm x 75 mm werden keine Unterlegscheiben benötigt.

6902-002026 <00>
12
2 Instalación de las placas de sujeción Consulte la página 6.
2-1
PRECAUCIÓN: Evite lesiones físicas y daños materiales. Utilice la combinación más corta de tornillo y separador según las necesidades. Utilizar tornillos
demasiado largos puede dañar los componentes internos del televisor.
2-2 Para televisores con parte posterior plana o libre de obstrucciones
Asegúrese de que las placas de sujeción queden niveladas en la parte posterior del televisor. Si necesita más espacio para cables, concavidades o protuberancias,
consulte una opción de instalación que utilice separadores.
1. No apriete todavía; deje parte de la rosca expuesta.
2. Apriete todos los cierres.
¡PESADO! Necesitará ayuda para realizar esta operación.
Nota: El patrón de oricios de 75 mm x 75 mm no necesita una arandela.
2-2 Para televisores con parte posterior irregular o con obstrucciones Consulte la página 7.
Asegúrese de que las placas de sujeción queden niveladas en la parte posterior del televisor. Se ilustran las conguraciones estándar. Si desea información
sobre aplicaciones especiales o si tiene dudas sobre la selección de piezas, contáctese con el servicio de atención al cliente.
1. No apriete todavía; deje parte de la rosca expuesta.
2. Apriete todos los cierres.
¡PESADO! Necesitará ayuda para realizar esta operación.
Nota: El patrón de oricios de 75 mm x 75 mm no necesita una arandela.
Español
INSTRUCCIONES IMPORTANTES DE SEGURIDAD. GUARDE ESTAS INSTRUCCIONES. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
Especicaciones Consulte la página 3.
ÙPeso máximo admitido —NO LO EXCEDA—: 11,3 kg (25 lb). Incluye televisor y accesorios.
ÙInclinación: +12° - 20°
PRECAUCIÓN: Evite lesiones físicas y daños materiales.
ÙNo utilice este producto para ningún otro propósito que no sea el explícitamente especicado por el fabricante.
ÙLa pared debe soportar cinco veces el peso del monitor y el soporte juntos.
ÙEste producto está diseñado para ser instalado únicamente en paredes con montantes de madera.
ÙSi no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, contáctese con el
Servicio de Atención a Clientes del fabricante o llame a un técnico calicado.
ÙEl fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o el uso indebido.
Piezas y elementos de montaje suministrados Consulte la página 4.
ADVERTENCIA: Este producto contiene piezas pequeñas que podrían causar asxia si se tragasen.
Antes de comenzar a montar la unidad, verique que todas las piezas estén incluidas y en buen estado. En caso de que falten piezas o alguna esté dañada,
no devuelva el elemento defectuoso al distribuidor. Póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas en mal estado.
Herramientas necesarias Consulte la página 4.
1 Montaje en pared Montante de madera Consulte la página 5.
1-1 Localice los montantes
Verique el centro de los montantes utilizando un punzón, un clavo no o un localizador de montantes de borde a borde.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
ÙNingún material que cubra la pared debe superar los 16 mm (5/8 in.).
ÙTamaño mínimo del montante de madera: común 51x02 mm (2 x 4 in.) (nominal 38x89 mm /1,5 x 3,5 in).
1-2 Marque la pared
Nivele la placa de pared [01] y marque la posición de los oricios.
1-3 Taladre los oricios guía
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. Los oricios DEBEN realizarse con una broca de 5.5 mm (7/32 pulgada) de diámetro
hasta una profundidad de 63,5 mm (2,5 pulgadas).
1-4 Apriete los pernos tirafondo
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo.
Para evitar posibles lesiones odaños materiales.
ÙNO apriete excesivamente los pernos tirafondo [02].
ÙAjuste los tornillos [02] solamente hasta que queden rmes contra la placa mural [01].
4 Organización de cables - Opcional Consulte la página 8.
3 Ajuste la tensión Consulte la página 7.
A: Ajuste la tensión de la rotación a la izquierda/derecha. B: Ajuste la tensión de la inclinación hacia arriba/abajo. C: Ajuste la tensión de extensión/retracción
del brazo.

6902-002026 <00> 13
Português
INFORMAÇÕES DE SEGURANÇA IMPORTANTES – GUARDE ESTAS INSTRUÇÕES – LEIA O MANUAL INTEIRO ANTES DE USAR ESTE PRODUTO
Especicações Consulte a página 3.
ÙCapacidade de peso—NÃO EXCEDER: 11,3 kg (25 lb). Inclui a TV e quaisquer acessórios.
ÙInclinação: +12° - 20°
ATENÇÃO: Evite possíveis ferimentos pessoais e danos à propriedade! !
ÙNão use este produto para uma nalidade diferente daquela explicitamente especicada pela fabricante.
ÙA parede tem que ser capaz de suportar cinco vezes o peso do monitor e do suporte combinados.
ÙEste produto foi projetado para uso apenas em paredes de moldura de madeira!
ÙSe houver dúvida sobre essas instruções ou sobre a segurança da instalação, montagem ou uso deste produto, entre em contato com o Atendimento ao
Cliente da fabricante ou ligue para um prestador de serviços qualicado.
ÙA fabricante não se responsabiliza por danos ou ferimentos causados por montagem ou uso incorretos.
Peças e ferramentas fornecidas Consulte a página 4.
AVISO: Este produto contém itens pequenos que podem oferecer risco de sufocamento se engolidos.
Antes de iniciar a montagem, verique se todas as peças estão incluídas e intactas. Se qualquer peça estiver faltando ou se estiver danicada, não devolva
o item danicado para seu fornecedor; entre em contato com o Atendimento ao Cliente. Nunca use peças danicadas!
Ferramentas necessárias Consulte a página 4.
1 Pino de madeira montado na parede Consulte a página 5.
1-1 Encontre os pinos
Verique o centro do(s) pino(s) com um furador ou um prego no, ou use um localizador de pino borda a borda.
CUIDADO: Evite possíveis ferimentos pessoais e dano à propriedade!
ÙQualquer material que cubra a parede não deve exceder 16 mm (5/8 pol.).
ÙTamanho mínimo do pino de madeira: comum 51x02 mm (2 x 4 in.) (nominal 38x89 mm /1,5 x 3,5 pol.).
1-2 Marque a parede
Nivele a placa na parede [01] e marque os locais de furo.
2-2 Para TVs com a parte traseira plana/não obstruída
Verique se os suportes estão nivelados na parte de trás da TV. Se precisar de espaço extra para acomodar cabos, recessos ou saliências, consulte uma opção de
instalação que use espaçadores.
1. Não apertar ainda; deixar algumas estrias expostas.
2. Apertar todos os xadores.
PESADO! Necessitará de ajuda nesta etapa.
Observação: O padrão de orifício de 75 mm x 75 mm não requer uma arruela.
2-2 Para TVs com a parte traseira irregular/obstruída Consulte a página 7
Verique se os suportes estão nivelados na parte de trás da TV. As congurações padrão são mostradas. Para aplicações especiais, ou se você não tiver certeza
sobre sua seleção de ferramentas, contate o Serviço ao cliente.
1. Não apertar ainda; deixar algumas estrias expostas.
2. Apertar todos os xadores.
PESADO! Necessitará de ajuda nesta etapa.
Observação: O padrão de orifício de 75 mm x 75 mm não requer uma arruela.
1-3 Faça os furos-piloto
CUIDADO: Evite possíveis ferimentos ou dano à propriedade! Os furos-piloto DEVEM ser perfurados até uma profundidade de 63,5 mm (2,5 pol.), usando
uma broca de 5.5 mm (7/32 pol.) de diâmetro.
1-4 Aperte os parafusos interfragmentários
CUIDADO: Evite possíveis ferimentos ou dano à propriedade! O uso incorreto pode reduzir a potência de xação do parafuso interfragmentário.
Para evitar possíveis ferimentos ou dano à propriedade:
ÙNÃO aperte demais os parafusos interfragmentários [02].
ÙAperte os parafusos interfragmentários [02] somente até serem puxados rmemente contra a parede [01].
4 Tratamento dos cabos - Opcional Consulte a página 8
3 Ajustar tensão Consulte a página 7
A: Ajustar tensão da base esquerda/direita. B: Ajustar tensão de inclinação acima/abaixo. C: Ajustar tensão de extensão/retração do braço.
2 Instalação de suportes da TV Consulte a página 6
2-1
ATENÇÃO: Evite possíveis ferimentos pessoais e dano à propriedade! Use a combinação mais curta de parafuso e espaçador para acomodar suas
necessidades. O uso de material mais longo pode danicar os componentes internos do seu monitor.

6902-002026 <00>
14
Nederlands
BELANGRIJKE VEILIGHEIDSINSTRUCTIES – BEWAAR DEZE INSTRUCTIES – LEES DE VOLLEDIGE HANDLEIDINGVOORDAT U HET PRODUCT GEBRUIKT
Specicaties Zie pagina 3.
ÙGewichtscapaciteit--NIET OVERSCHRIJDEN: 11,3 kg (25 lb). Bevat TV en accessoires.
ÙKanteling: +12° - 20°
LET OP: Voorkom persoonlijk letsel of schade aan de apparatuur!
ÙGebruik dit product niet voor doeleinden die niet expliciet zijn gespeciceerd door fabrikant.
ÙDe wand moet geschikt zijn om vijf keer het gecombineerde gewicht van het scherm en de montagesteun te ondersteunen.
ÙDit product is uitsluitend ontworpen voor gebruik aan muren met een houten balkenconstructie!
ÙAls u deze instructies niet begrijpt of twijfelt over de veiligheid van de installatie, de montage of het gebruik van dit product, neemt u contact op met de
klantenservice van de fabrikant of belt u met een erkend vakman.
ÙDe fabrikant is niet verantwoordelijk voor schade of letsel als gevolg van onjuiste montage of verkeerd gebruik.
Bijgeleverde onderdelen en materialen Zie pagina 4.
WAARSCHUWING: Dit product bevat kleine onderdelen die verstikkingsgevaar kunnen opleveren als ze worden ingeslikt.
Controleer voor de montage of alle onderdelen onbeschadigd aanwezig zijn. Mochten er onderdelen ontbreken of beschadigd zijn, breng het beschadigde
item dan niet terug naar de dealer, maar neem contact op met de klantenservice. Gebruik nooit beschadigde onderdelen!
Benodigd gereedschap Zie pagina 4.
1 Wandmontage - Houten drager Zie pagina 5.
1-1 De dragers zoeken
Controleer het midden van de drager(s) met een priem of een dunne spijker, of gebruik een balkzoeker van rand tot rand.
LET OP: Voorkom mogelijk persoonlijk letsel en apparatuurschade!
ÙMaterialen die de muur bedekken, mogen niet dikker zijn dan 16 mm (5/8 in).
ÙMinimale grootte houten drager: gebruikelijk 51 x 02 mm (2 x 4 in) (nominaal 38 x 89 mm /1,5 x 3,5 in).
1-2 Markeringen op de wand aanbrengen
Plaats de wandplaat [01] waterpas en markeer de locaties van de gaten.
2-2 Voor tv’s met een vlakke achterkant zonder uitsteeksels
Zorg ervoor dat de beugels vlak op de achterkant van de tv liggen. Als u extra ruimte nodig hebt voor kabels, uitsparingen of uitsteeksels, kies dan voor een
installatieoptie waarbij afstandsringen worden gebruikt.
1. Nog niet aandraaien; laat een paar draden vrij.
2. Draai alle schroeven.
ZWAAR! Voor het uitvoeren van deze stap is assistentie vereist.
Opmerking: Voor het gatenpatroon van 75 mm x 75 mm is geen plaatje nodig.
2-2 Voor tv’s met een ongelijkmatige achterkant/achterkant met uitsteeksels Zie pagina 7.
Zorg ervoor dat de beugels vlak op de achterkant van de tv liggen. De standaard conguraties worden weergegeven. Voor speciale toepassingen of als u
twijfelt over uw hardwarekeuze, kunt u contact opnemen met de klantenservice.
1. Nog niet aandraaien; laat een paar draden vrij.
2. Draai alle schroeven.
ZWAAR! Voor het uitvoeren van deze stap is assistentie vereist.
Opmerking: Voor het gatenpatroon van 75 mm x 75 mm is geen plaatje nodig.
1-3 Montagegaten boren
VOORZICHTIG: Voorkom mogelijk letsel en schade aan meubilair! De montagegaten MOETEN tot een diepte van 63,5 mm worden geboord met behulp
van een boorkop van 5.5 mm.
1-4 De bouten vastdraaien
VOORZICHTIG: Voorkom mogelijk letsel en schade aan meubilair! Een onjuist gebruik kan de grip van de bout verminderen. Voorkom persoonlijk letsel of
materiële schade
ÙDraai de bouten NIET te strak [02].
ÙDraai de bouten [02] alleen vast tot ze stevig tegen de wandplaat [01] zitten.
2 Tv-beugels installeren Zie pagina 6.
2-1
LET OP: Voorkom persoonlijk letsel of schade aan de apparatuur! Gebruik de kortst mogelijke combinatie van schroef en afstandsringetje om te voorzien
in uw behoeften. Gebruik van te lange schroeven kan de interne onderdelen van uw scherm beschadigen.
3 Aanpassingen Zie pagina7.
A: Pas de draaispanning links/rechts aan. B: Pas de kantelspanning omhoog/omlaag aan. C: Pas de spanning arm uittrekken/intrekken aan.
4 Kabelbeheer - Optioneel Zie pagina 8.

6902-002026 <00> 15
Italiano
ISTRUZIONI DI SICUREZZA IMPORTANTI – CONSERVARE QUESTE ISTRUZIONI – LEGGERE TUTTE LE ISTRUZIONI PRIMA DI USARE QUESTO PRODOTTO
Speciche Vedere a pagina 3.
ÙPortata—NON ECCEDERE: 11,3 kg (25 lb). Include il televisore e tutti gli accessori.
ÙInclinazione: +12° - 20°
Attenzione: Evitare di causare danni a persone e/o a cose!
ÙNon utilizzare il prodotto per qualsiasi scopo non esplicitamente specicato da produttore.
ÙLa parete deve essere in grado di sostenere cinque volte il peso complessivo del monitor e di tutti i supporti.
ÙQuesto prodotto è progettato per l’uso su pareti realizzate con montanti di legno.
ÙSe le istruzioni risultassero poco chiare o in casi dubbi riguardo la sicurezza dell’installazione, dell’assemblaggio o dell’utilizzo del prodotto, contattare
l’Assistenza clienti produttore, oppure rivolgersi a un tecnico qualicato.
ÙIl produttore non è responsabile per danni o lesioni personali derivanti dall’assemblaggio o dall’uso non corretti.
Pezzi e componenti forniti Vedere a pagina 4.
ATTENZIONE: questo prodotto comprende elementi di piccole dimensioni che potrebbero causare il soocamento in caso di ingestione.
Prima di iniziare il montaggio, assicurarsi di avere tutti i pezzi, e che questi non siano stati danneggiati. Se qualsiasi pezzo manca o risulta danneggiato,
non riportare l'elemento danneggiato in negozio, rivolgersi invece all'Assistenza clienti. Non usare mai pezzi danneggiati!
Strumenti richiesti Vedere a pagina 3.
1 Montaggio a parete Montante di legno Vedere a pagina 5.
1-1 Individuare i montanti
Vericare il centro del montante o dei montanti con un punteruolo, un chiodo sottile, oppure con un cercamontanti per rilevare la distanza da bordo a bordo.
ATTENZIONE: evitare la possibilità di danni alle cose o lesioni alle persone!
ÙLo spessore di qualsiasi materiale che copre la parete non deve eccedere i 16 mm (5/8 poll.).
ÙDimensione minima del montante di legno: comune 51x02 mm (2 x 4 poll.) (nominale 38x89 mm /1,5 x 3,5 poll.).
1-2 Contrassegnare la parete
Mettere a livello la piastra a muro [01] e contrassegnare le posizioni dei fori.1
2-2 Per televisori a dorso piatto/libero
Assicurarsi che le stae siano livellate sul retro del televisore. Se c’è bisogno di spazio supplementare per sistemare cavi, incassi o sporgenze, vedere una delle
opzioni di installazione che usa i distanziatori.
1. non stringere ancora, ma lasciare esposti alcuni letti.
2. Stringere tutti gli elementi di serraggio.
PESANTE! Per questa operazione, si avrà bisogno di aiuto.
Nota: Il tipo di foro da 75 mm x 75 mm non prevede l'uso della rondella.
2-2 Per televisori a dorso irregolare/ostruito Vedere a pagina 7.
Assicurarsi che le stae siano livellate sul retro del televisore. L’illustrazione mostra le congurazioni standard. Per applicazioni particolari, o in caso di qualsiasi
dubbio sulla selezione dell’hardware, rivolgersi all’Assistenza clienti.
1. non stringere ancora, ma lasciare esposti alcuni letti.
2. Stringere tutti gli elementi di serraggio.
PESANTE! Per questa operazione, si avrà bisogno di aiuto.
Nota: Il tipo di foro da 75 mm x 75 mm non prevede l'uso della rondella.
1-3 Praticare i fori guida
ATTENZIONE: evitare la possibilità di danni alle cose o lesioni alle persone! I fori guida DEVONO essere praticati a una profondità di 63,5 mm, con una
punta per trapano dal diametro di 5.5 mm (7/32 poll.).
1-4 Serrare i tirafondi
ATTENZIONE: evitare la possibilità di danni alle cose o lesioni alle persone! L'utilizzo improprio potrebbe ridurre la capacità di tenuta dei tirafondi. Per evitare
la possibilità di danni alle cose olesioni alle persone
ÙNON serrare eccessivamente i tirafondi [02].
ÙSerrare i tirafondi [02] solo no a quando non sono tirati fermamente contro la piastra a muro [01].
2 Installare le stae del televisore Vedere a pagina 6.
2-1
ATTENZIONE: Evitare la possibilità di danni alle cose e lesioni alle persone! Per rispondere alle proprie esigenze, utilizzare la combinazione
vite/distanziatore più corta. L’uso di viti troppo lunghe potrebbe danneggiare i componenti interni del monitor.
4 Gestione dei cavi - Opzionale Vedere a pagina 8.
3 Regolare la tensione Vedere a pagina 7.
A: regolare la tensione della rotazione sinistra/destra. B: regolare la tensione dell’inclinazione alto/basso. C: regolare la tensione dell’estensione/ritrazione del
braccio.

6902-002026 <00>
16
Suomi
TÄRKEITÄ TURVALLISUUSOHJEITA – SÄILYTÄ NÄMÄ OHJEET – LUE OPAS KOKONAAN ENNEN LAITTEEN KÄYTTÄMISTÄ
Tekniset tiedot katso sivu 3.
ÙPainokapasiteetti-ÄLÄ YLITÄ: 11,3 kg (25 lb.) mukaan lukien TV ja oheislaitteet
ÙKallistus: +12° - 20°
VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot!
ÙKäytä laitetta vain valmistajan ilmoittamiin käyttötarkoituksiin.
ÙSeinän täytyy kestää viisi kertaa näytön ja telineen yhteispaino.
ÙTämä tuote soveltuu kiinnitettäväksi ainoastaan puukehyksisiin seiniin!
ÙJos et ymmärrä näitä ohjeita, tai jos sinulla on laitteen kokoamiseen, asennukseen tai käyttämiseen liittyviä kysymyksiä, ota yhteyttä asiakaspalveluun tai
soita valtuutetulle rakentajalle.
ÙValmistaja ei ole vastuussa virheellisen kokoamisen tai käytön aiheuttamista vaurioista tai vahingoista.
Toimitetut osat ja kiinnitysosat katso sivu 4.
VAROITUS: Laite sisältää pieniä osia, jotka voivat aiheuttaa tukehtumisvaaran.
Varmista ennen kokoamista, että pakkaus sisältää kaikki ja osat ja ettei osissa ole vaurioita. Jos osia puuttuu tai ne ovat vaurioituneita, ota yhteyttä
asiakaspalveluun; älä palauta vaurioituneita osia valmistajalle. Älä käytä vaurioituneita osia!
Tarvittavat työkalut katso sivu 4.
1 Kiinnittäminen seinälle Koolauspuut katso sivu 5.
1-1 Etsi koolauspuut
Etsi koolauspuiden keskikohta lävistimellä, ohuella naulalla tai mittarilla.
HUOMAUTUS: Vältä mahdolliset henkilövahingot ja laitevauriot!
ÙSeinää peittävän materiaalin paksuus saa olla enintään 16 mm (5/8 in.).
ÙKoolauspuiden vähimmäiskoko: tavallinen 51x02 mm (2 x 4 in.) (vähimmäiskoko 38x89 mm /1.5 x 3.5 in).
1-2 Merkitse reikien paikat
Aseta seinälevy [01] vaakasuoraan ja merkitse reikien paikat.
1-3 Poraa ohjausreiät
VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Ohjausreikien syvyyden TÄYTYY olla vähintään 63,5 mm (2.5 in.) ja ne täytyy porata
halkaisijaltaan 5.5 mm:n (7/32 in.) terällä.
1-4 Kiristä kansiruuvit
VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Virheellinen käyttö voi alentaa kansiruuvin pitovoimaa. Mahdollisten loukkaantumisten tai
laitevaurioide välttämiseksi
ÙÄLÄ kiristä kansiruuveja [02] liikaa.
ÙKiristä kansiruuveja [02] vain siihen asti, kunnes ne painuvat tiukasti seinälevyä [01] vasten.
4 Kaapelien hallinta katso sivu 8.
2-2 Kiinnikkeiden kiinnittäminen televisioon, jonka takaosa on tasainen
Varmista, että kiinnikkeet ovat tasaisesti TV:n takaosaa vasten.
Jos tarvitset lisätilaa johtoja, syvennyksiä tai ulokkeita varten, käytä jotakin alla esitetyistä asennustavoista.
VAROITUS: Tämän toimenpiteen suorittamisessa tarvitaan avustajaa!
Huomautus: 75 mm x 75 mm -reikäkuviossa ei käytetä aluslevyä.
2 Ja kiinnitä TV:n kiinnikkeet katso sivu 6.
2-1
VAROITUS: Vältä mahdolliset henkilövahingot ja laitevauriot! Varmista, että kiinnikkeiden kiinnittämiseksi on sopivat kierteet. Jos kohtaat vastustusta,
lopeta välittömästi ja ota yhteyttä asiakaspalveluun. Käytä lyhintä mahdollista, tarkoitukseen sopivaa ruuvi-välikappale-yhdistelmää. Liian pitkien
kiinnitysosien käyttäminen voi vaurioittaa TV:tä.
2-2 Kiinnikkeiden kiinnittäminen televisioon, jonka takaosa on epätasainen katso sivu 7.
Varmista, että kiinnikkeet ovat tasaisesti TV:n takaosaa vasten.
Kuvassa tavalliset asennustavat. Ota erityistapauksissa ja kiinnitysosien valintaa koskevissa kysymyksissä yhteyttä asiakaspalveluun.
VAROITUS: Tämän toimenpiteen suorittamisessa tarvitaan avustajaa!
Huomautus: 75 mm x 75 mm -reikäkuviossa ei käytetä aluslevyä.
3 Säädöt katso sivu 7.
A: Säädä vasemmalle / oikealle kääntämisen jäykkyyttä. B: Säädä varren pidennyksen / lyhennyksen jäykkyyttä. C: Säädä ylös / alas kallistuksen jäykkyyttä.

6902-002026 <00> 17
Svenska
VIKTIGA SÄKERHETSANVISNINGAR – SPARA DESSA ANVISNINGAR – LÄS HELA BRUKSANVISNINGEN INNAN DU ANVÄNDER DENNA PRODUKT
Specikationer Se sidan 3.
ÙViktkapacitet – ÖVERSKRID INTE: 11,3 kg (25 lb). Inkluderar TV och andra tillbehör.
ÙLutning: +12° - 20°
FÖRSIKTIGT: Undvik personskada och skada på egendom.
ÙAnvänd inte denna produkt för andra ändamål än dem som uttryckligen omnämns av tillverkaren.
ÙVäggen måste kunna bära en vikt på upp till fem gånger bildskärm och upphängning tillsammans.
ÙDenna produkt är endast avsedd för användning på väggar med träreglar.
ÙOm du inte förstår dessa anvisningar eller är tveksam om installationen, monteringen eller användningen är säker, kontakta tillverkarens kundtjänst eller
en kvalicerad tekniker.
ÙTillverkaren kan inte hållas ansvarig för skador eller olycksfall som förorsakats av felaktig montering eller användning.
Medföljande delar och monteringstillbehör Se sidan 5.
VARNING: Den här produkten innehåller små delar som kan utgöra kvävningsrisk om de sväljs.
Innan du påbörjar hopmontering ska du kontrollera att alla delar nns med och är intakta. Om någon del saknas eller är skadad ska du inte returnera den
skadade produkten till din återförsäljare, utan vända dig direkt till kundtjänst. Använd aldrig skadade delar!
Verktyg som behövs Se sidan 4.
4 Kabelhantering - Tillval Se sidan 8.
3 Justeringar Se sidan 7.
A: Anpassa höger/vänster svängningsspänning. B: Justera lutningsvinkelns spännkraft uppåt/nedåt. C: Justera armens spännkraft vid ut- och indragning.
2 Installera tv-fästen Se sidan 6.
2-1
FÖRSIKTIGT: Undvik personskada och skada på egendom. Använd den kortaste kombination av skruv och bricka du behöver. Om du använder beslag
som är för långa kan bildskärmens interna komponenter skadas.
1 Väggmontering Träregel Se sidan 5.
2-1 Ta reda på var reglarna är
Markera regelns/reglarnas mitt med en pryl eller en smal spik, eller använd en regelsökare (kant till kant).
VARNING: Undvik risk för personskador och materiella skador!
ÙMaterial som täcker väggen får inte överstiga 16 mm (5/8 tum).
ÙMinimistorlek på träregel: gemensam 51x02 mm (2 x 4 tum) (nominell 38x89 mm /1,5 x 3,5 tum).
1-2 Markera på väggen
Se till att väggplattan [01] är rak och markera hålplatserna.
2-2 För tv-apparater med plan/fri baksida
Kontrollera att fästena är jämna på baksidan av tv:n. Välj en av de installationsalternativ som använder brickor om du behöver extra utrymme för kablar,
fördjupningar eller utskjutande delar.
1. Dra inte åt än; låt några gängor synas.
2. Spänn alla fästanordninga.
TUNGT! Du kommer att behöva hjälp under det här steget.
Observera: För hålmönstret 75 x 75 mm behövs ingen bricka.
2-2 För tv-apparater med ojämn/skrymmande baksida Se sidan 7.
Kontrollera att fästena är jämna på baksidan av tv:n. Standardkongurationer visas. För specialinstallationer, eller om du inte är säker på vilka beslag du ska
välja, kontakta kundtjänst.
1. Dra inte åt än; låt några gängor synas.
2. Spänn alla fästanordninga.
TUNGT! Du kommer att behöva hjälp under det här steget.
Observera: För hålmönstret 75 x 75 mm behövs ingen bricka.
1-3 Förborra hål
FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Pilothålen MÅSTE borras till ett djup av 63,5 mm med en 5.5 mm borrspets.
1-4 Dra åt fästskruvarna
FÖRSIKTIGT: Undvik risk för personskador och materiella skador! Felaktig användning kan minska fästskruvens bärkraft. För att undvika risk för personskador
och materiella skador
ÙDRA INTE åt fästskruvarna för hårt [02].
ÙDra endast åt träskruvarna [02] tills de pressas mot väggplattan [01].

6902-002026 <00>
18
2 Установите телевизионные кронштейны См. стр. 6.
2-1 ПРЕДУПРЕЖДЕНИЕ:   ,       !
       .      
    .
Русский
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ – СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ – ПЕРЕД ЭКСПЛУАТАЦИЕЙ ИЗДЕЛИЯ ПОЛНОСТЬЮ
ПРОЧТИТЕ ДАННОЕ РУКОВОДСТВО
Технические характеристики См. стр. 3.
Ù   – НЕ ПРЕВЫШАТЬ: 11,3  (25 ).        .
Ù : +12° - 20°°
ПРЕДУПРЕЖДЕНИЕ:   ,       !
Ù    - ,    -.
Ù   ,         .
Ù        !
Ù           ,     ,
     -    .
Ù-             
  .
Детали и металлическая фурнитура, входящие в комплект поставки
См. стр. 4.
ПРЕДУПРЕЖДЕНИЕ. В изделии есть мелкие детали, которые могут стать причиной удушения при попадании в дыхательные пути.
  ,      ,    .  -    , 
   ;     .     !
Необходимые инструменты См. стр. 4.
1 Установка на стену с деревянным каркасом См. стр. 5.
1-1 Определение положения стоек
        ,       .
ПРЕДОСТЕРЕЖЕНИЕ:   ,       !
Ù ,  ,    16  (5/8 ).
Ù   :  51 x 02  (2  4 ) ( 38 x 89  / 1,5  3,5 ).
1-2 Разметка стены
   [01]    .
2-2 Для телевизоров с плоской/без выступов задней панелью
  ,         .    ,  
,     , .       .
1.      .
2.   .
БОЛЬШОЙ ВЕС! При выполнении данной операции вам понадобится помощь.
Примечание:        75  x 75    .
2-2 Для телевизоров с неровной/с выступами задней панелью См. стр. 7.
  ,         .     . 
             .
1.      .
2.   .
БОЛЬШОЙ ВЕС! При выполнении данной операции вам понадобится помощь.
Примечание:        75  x 75    .
1-3 Сверление направляющих отверстий
ПРЕДОСТЕРЕЖЕНИЕ!         !   
 5.5  (7/32 )       63,5  (2,5 )..
1-4 Затяжка болтов
ПРЕДОСТЕРЕЖЕНИЕ!         ! 
     .       .
ÙНЕ ПРИЛАГАЙТЕ      [02].
Ù  [02]    ,          [01].
4 Укладка кабелей См. стр. 8.
3 Регулировки См. стр. 7.
A:     /. B:     /. C:   
/  .

6902-002026 <00> 19
Polski
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA – ZACHOWAĆ TE INSTRUKCJE – PRZED UŻYCIEM TEGO PRODUKTU PRZECZYTAĆ CAŁY PODRĘCZNIK
Opis techniczny Patrz strona 3.
ÙNośność – NIE PRZEKRACZAĆ: 11,3 kg. W tym telewizor i akcesoria.
ÙNachylenie: +12° - 20°
PRZESTROGA: Należy unikać potencjalnych obrażeń ciała i uszkodzenia mienia!
ÙProdukt nie powinien być wykorzystywany do celów innych, niż te określone przez producenta.
ÙNośność ściany powinna pięciokrotnie przekraczać łączny ciężar monitora oraz uchwytu.
ÙProdukt przeznaczony jest do użycia wyłącznie na ścianach ze szkieletem drewnianym!
ÙW razie niejasności instrukcji lub wątpliwości co do bezpieczeństwa montażu, zespołu lub korzystania z produktu prosimy o kontakt z Obsługą klienta
producenta lub z odpowiednią rmą usługową.
ÙProducent nie odpowiada za uszkodzenia i obrażenia spowodowane nieprawidłowym montażem albo użytkiem.
Dostarczone części i osprzęt Patrz strona 4.
OSTRZEŻENIE: Produkt zawiera małe elementy, które mogą grozić zakrztuszeniem w przypadku połknięcia.
Przed rozpoczęciem montażu prosimy upewnić się, czy zestaw zawiera wszystkie części, i czy nie są one uszkodzone. W razie braków lub uszkodzenia nie
zwracaj towaru do sprzedawcy. Skontaktuj się z obsługą klienta. Nigdy nie używaj uszkodzonych części!
Wymagane narzędzia Patrz strona 4.
4 Zarządzanie kablami Patrz strona 8.
3 Regulacje Patrz strona 7.
A: wyregulować kąt obrotu w lewo/w prawo. B: wyregulować kąt pochylenia w górę/w dół. C: wyregulować wysunięcie ramienia.
2 Zamontować uchwyt do telewizora Patrz strona 6.
1 Montaż na ścianie Belki drewniane Patrz strona 5.
1-1 Znaleźć belki
Sprawdzić położenie środka słupa za pomocą szydła, długiego gwoździa albo wykrywacza belek.
PRZESTROGA: Należy unikać potencjalnych obrażeń ciała i uszkodzenia mienia!
ÙGrubość materiału stanowiącego pokrycie ściany nie może przekraczać 16 mm (5/8 cala).
ÙMinimalny rozmiar belki drewnianej: typowo 51x02 mm (2 x 4 cala) (nominalnie 38x89 mm /1,5 x 3,5 cala).
2-1
PRZESTROGA: Należy unikać potencjalnych obrażeń ciała i uszkodzenia mienia! Połączenie najkrótszych wkrętów i podkładki pozwala na dopasowanie
instalacji do potrzeb. Zbyt długie połączenia mogą spowodować uszkodzenie wewnętrznych komponentów monitora.
2-2 W przypadku telewizorów z płaskim tyłem/bez przeszkód
Sprawdzić, czy uchwyty z tyłu telewizora są wyrównane. Jeżeli potrzeba będzie więcej miejsca na kable, wgłębienia lub występy, patrz opcje montażowe
wykorzystujące dystanse.
1. Wkrętów nie należy jeszcze dokręcać do oporu. Powinno być możliwe wkręcenie ich później o kilka dalszych obrotów.
2. Dokręć wszystkie łącznik.
CIĘŻKIE! W tej czynności potrzebna będzie pomoc drugiej osoby.
Uwaga: W przypadku rozstawu otworów wynoszącego 75 mm x 75 mm nie wymaga się użycia podkładek.
2-2 W przypadku telewizorów z nieregularnym tyłem/z przeszkodami Patrz strona 7.
Sprawdzić, czy uchwyty z tyłu telewizora są wyrównane. Na rysunku pokazano standardowe konguracje. W celu uzyskania informacji o zastosowaniach
specjalnych i w razie braku pewności, co do wyboru sprzętu, prosimy
o kontakt z Działem obsługi klienta.
1. Wkrętów nie należy jeszcze dokręcać do oporu. Powinno być możliwe wkręcenie ich później o kilka dalszych obrotów.
2. Dokręć wszystkie łącznik.
CIĘŻKIE! W tej czynności potrzebna będzie pomoc drugiej osoby.
Uwaga: W przypadku rozstawu otworów wynoszącego 75 mm x 75 mm nie wymaga się użycia podkładek.
1-2 Oznaczyć ścianę
Wyrównać płytę ścienną [01] i zaznaczyć położenie otworów.
1-3 Wywiercić otwory pilotażowe
UWAGA: Należy uważać na możliwość obrażeń i uszkodzenia sprzętu! Otwory prowadzące MUSZĄ być nawiercone na głębokość 63,5 mm za pomocą
wiertła o średnicy 5.5 mm.
1-4 Wkręcić wkręty montażowe
UWAGA: Należy uważać na możliwość obrażeń i uszkodzenia sprzętu! Nieprawidłowe użycie może zmniejszyć siłę śrub kotwiczących. Aby uniknąć groźby
obrażeń iuszkodzenia sprzętu,
ÙNIE NALEŻY dokręcać za mocno wkrętów montażowych [02].
ÙWkręty montażowe dokręcić [02] tylko do momentu, aż będą dobrze przylegać do płyty ściennej [01].

6902-002026 <00>
20
Česky
DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY – BEZPEČNĚ JE ULOŽTE – PŘED POUŽITÍM TOHOTO VÝROBKU SI PŘEČTĚTE CELOU PŘÍRUČKU
Specikace Viz str. 3.
ÙNosnost--NEPŘEKRAČOVAT: 11,3 kg (25 lb). Zahrnuje televizor a všechna příslušenství.
ÙNáklon: +12° - 20°
VÝSTRAHA: Vyvarujte se úrazu nebo poškození majetku!
ÙNepoužívejte tento výrobek jinak, než bylo specikováno společností Výrobce.
ÙStěna musí být schopná unést zatížení ve výši pětinásobku součtu hmotností monitoru a držáku.
ÙTento výrobek je určen pouze pro montáž na stěny sdřevěnými rámy!
ÙNerozumíte-li těmto pokynům nebo pochybujete o bezpečnosti instalace, sestavy nebo použití tohoto výrobku, kontaktujte zákaznický servis
společnosti Výrobce nebo zavolejte kvalikovanému smluvnímu partnerovi.
ÙSpolečnost Výrobce neodpovídá za škody ani poranění způsobená nesprávným sestavením nebo používáním.
Materiál a součástky obsažené v dodávce Viz str. 4.
VAROVÁNÍ: Tento výrobek obsahuje malé součástky; při jejich polknutí hrozí riziko zadušení.
Před zahájením montáže si ověřte, zda jsou v balení všechny součástky a zda jsou nepoškozené. Pokud některé součástky chybí nebo jsou poškozené,
nevracejte je prodejci, ale kontaktujte oddělení služeb zákazníkům. Nikdy nepoužívejte poškozené součástky!
Požadované nářadí Viz str. 4.
4 Organizace kabelů - Volitelné Viz str. 8.
1 Montáž na zeď Dřevěné nosníky Viz str. 5.
1-1 Vyhledání nosníků
Střed nosníků ověřte pomocí šídla, tenkého hřebíčku nebo použijte detektor nosníků.
POZOR: Zabraňte možným úrazům a hmotným škodám!
ÙJakýkoli materiál pokrývající stěnu nesmí být silnější než 16 mm (5/8 in.).
ÙMinimální velikost dřevěného nosníku: obecná 51x02 mm (2 x 4 in.) (jmenovitá 38x89 mm /1,5 x 3,5 in).
1-2 Označení zdi
Vyrovnejte nástěnnou desku [01] a označte si umístění otvorů.
2-2 Pro televizory s plochou/nečlenitou zadní stěnou
Ujistěte se, zda jsou držáky v rovině se zadní stěnou televizoru. Pokud potřebujete dodatečný prostor pro kabely, výklenky nebo výstupky, viz instalační
možnost, která používá rozpěrky.
1. Zatím neutahujte, nechte vyčnívat několik závitů.
2. Utáhněte všechny upínače.
TĚŽKÉ! K tomuto kroku budete potřebovat pomocníka.
Poznámka: U rozmístění montážních otvorů 75 x 75 mm se nepoužívá podložka.
2-2 Pro televizory s nepravidelnou/členitou zadní stěnou Viz str. 7
Ujistěte se, zda jsou držáky v rovině se zadní stěnou televizoru. Zobrazeny jsou standardní kongurace. U speciálních aplikací nebo pokud si nejste jisti výběrem
upevňovacích prvků, obraťte se na oddělení služeb zákazníkům.
1. Zatím neutahujte, nechte vyčnívat několik závitů.
2. Utáhněte všechny upínače.
TĚŽKÉ! K tomuto kroku budete potřebovat pomocníka.
Poznámka: U rozmístění montážních otvorů 75 x 75 mm se nepoužívá podložka.
1-3 Vyvrtání vodicích otvorů
POZOR: Zabraňte možným úrazům a hmotným škodám! Vodicí otvory MUSÍ být vyvrtány do hloubky 63,5 mm vrtákem o průměru 5.5 mm
1-4 Utažení kotvicích šroubů
POZOR: Zabraňte možným úrazům a hmotným škodám! Nesprávné použití by mohlo snížit únosnost kotvicího šroubu. Abyste předešli možným úrazům nebo
věcným škodám.
ÙNEUTAHUJTE kotvicí šrouby [02] příliš velkou silou.
ÙUtahujte kotevní šrouby [02] jen do té míry, než se pevně přitisknou k nástěnné desce [01].
2 Instalace televizních konzol Viz str. 6.
2-1
VÝSTRAHA: Vyvarujte se potenciálních osobních zranění a věcných škod! Použijte co nejkratší kombinaci šroubu a rozpěrky, jaká je zapotřebí. Použití
příliš dlouhého spojovacího materiálu by mohlo způsobit poškození vnitřních komponent monitoru.
3 Upravování nastavení Viz str. 7.
A: Nastavte tuhost pro pohyb vlevo/vpravo. B: Nastavte tuhost pro sklápění nahoru/dolů. C: Nastavte tuhost pohybu pro vysouvání/zasouvání ramene.
