SATA 05221 User manual

钳型万用表
Digital Clamp Multimeter
05221
中文
EN

目 录
概述 ........................................................................................................................................................................
安全信息 .................................................................................................................................................................
电气符号 .................................................................................................................................................................
一般特性 .................................................................................................................................................................
电气特性 .................................................................................................................................................................
交流电压 ...........................................................................................................................................................
直流电压 ...........................................................................................................................................................
交流电流 ...........................................................................................................................................................
电阻 ................................................................................................................................................................
二极管测量 .....................................................................................................................................................
通断测试 .........................................................................................................................................................
面板说明 ...............................................................................................................................................................
使用说明 ...............................................................................................................................................................
交流电压测量 ..................................................................................................................................................
直流电压测量 ..................................................................................................................................................
交流电流测量 ..................................................................................................................................................
电阻测量 .........................................................................................................................................................
二极管测量 .....................................................................................................................................................
通断测量 .........................................................................................................................................................
电池更换与维护 ....................................................................................................................................................
附件 ......................................................................................................................................................................
1
1
5
5
7
7
8
9
10
10
11
11
13
13
13
14
15
16
17
18
19

05221 用户手册
概述
安全信息
警告
-1-
本仪表是一种性能稳定，安全、可靠的3 1/2数字钳形表。整机电路设计以大规模集成
电路双积分A/D转换器为核心，全量程的过载保护电路，独特的外观设计使之成为性能
优越的测量仪表。可用于测量直流电压、交流电压、交流电流、电阻、二极管和电路
通断。
本仪器的设计符合IEC 61010，污染等级2级，过电压标准 (CATIII 300V)
为避免电击和人伤害，请遵循以下操作要求：

05221 用户手册
-2-
1. 仪器存在破损时，请勿使用。使用前请检查外壳。尤其应注意连接器周围的绝缘。
2. 检查表笔的绝缘是否有损坏或暴露的金属。检查表笔是否导通。如果表笔有损坏，
请更换后再使用。
3. 若仪器工作失常，请勿使用。保护设施可能已遭破坏。
若有疑问，应把仪器送去维修。
4. 切勿在爆炸性的气体，蒸汽或灰尘附近使用本仪器。
5. 切勿在端子之间或端子与地之间施加超过仪表上所标示的额定电压。
6. 使用前，通过测量已知电压的方式确认仪器工作正常。
7. 维修时，只使用指定的更换部件。
8. 对于30Vac有效值，42Vac峰值或60Vac以上的电压，工作时要小心，这类电压会有
电击的危险。
9. 使用表笔时，应把手指置于表笔上的护指装置后。
10.为避免电击，使用者不要接触任何裸露的导体，使用者应与地保持绝缘。

05221 用户手册
12. 连接时，先连接公共测试导线，而后才连接带电的测试导线。
拆除接线时，先拆带电的测试导线，而后才拆除公共测试导线。
13. 打开仪器的电池盖或外壳前，应先将表笔拆下，并将钳头从被测导体上取下。
14. 仪器的电池盖或外壳的一部分被拆下或松开时，切勿使用仪器。
15. 当出现底电池符号 " "(或" ")，应马上更换电池。
电池电量不足会使仪器读数错误，从而导致电击或人身伤害。
16. 给一个输入端子接上一个危险的电压时，
请注意，在所有其他端子上可能出现此电压。
17. CATIII：直接连接到配电盘的大型设备（固定设备）的一次线路及配电盘
与插座之间的电气线路。不要把本仪器用于属于CAIV的测量。
-3-

05221 用户手册
在测量电阻，二极管和通断之前，先断开被测电源并对所有的高压电容器放电。
使用正确的端子，功能和量程。
打开外壳前，先把表笔从仪器上移开。
移动功能/档位开关前，应先使表笔和钳头从被测导体或电路上移开。
提示
-4-
为避免对仪器或设备造成损害，请遵守以下几点要求：
●
●
●
●

05221 用户手册
1. 最大显示：1999 (3 1/2位)
2. 显示方法：LCD显示
3. A/D转换方式：双积分式A/D转换

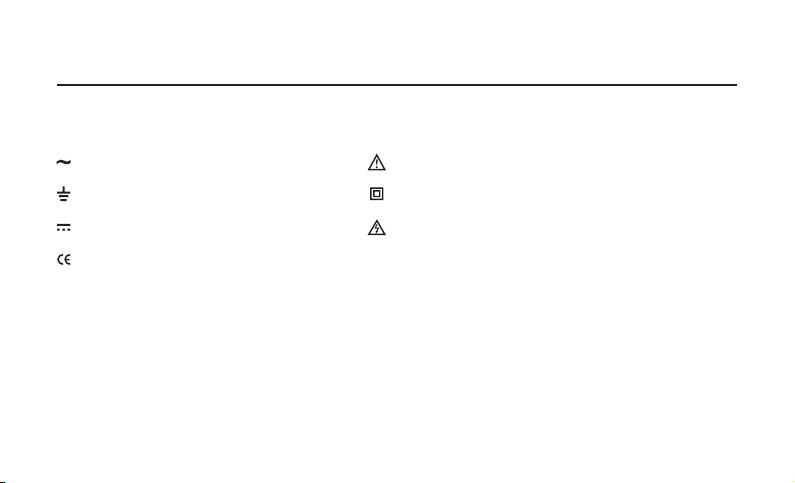

警惕！有危险，使用前请参阅说明书
有双重绝缘或加强绝缘保护
警惕！有电击危险
电气符号
一般特性
-5-
交流电
地端子
直流电
符合欧盟指令

05221 用户手册
4.过量程显示：LCD上显示 "1"
5.采样速率：约3次/秒
6.测试位置误差：测量电流时因未将待测源置于适当位置而产生1%的读值误差
7.传感器种类：AC测量的钳形互感器
8.钳头开启最大尺寸: 直径27mm
9.预测电流导线最大尺寸: 直径25mm
10.电池低电压指示：LCD上出现 " "或 " "
11.电源：3V CR2032, 3只
12.工作温度：0°C ~ 40°C, 相对湿度：<75%
13.贮存温度：-20°C ~ 60°C, 相对湿度：<85%
14.尺寸：151mm×65mm×34mm
15.重量：约127g (含电池)
-6-

05221 用户手册
精度保证期限为一年
精度保证工作条件：温度18°C ~ 28°C, 湿度＜75% RH
精度表示的格式为：± (％读数 + 字数)
输入阻抗：9MΩ 频率响应：40Hz ~ 400Hz 最大输入电压：300Vrms
显示：正弦波有效值（平均值响应）
电气特性
-7-
量程功能 分辨率
300V 1V ± (1.2%+3)
精度 过量程指示
见备注1
交流电压

05221 用户手册
备注1：当仪表测量超过300V的信号时，是可以显示实际测量所得到的数值，
但可能引起危险。
-8-
输入阻抗：9MΩ
最大输入电压：300Vrms
备注1：当仪表测量超过300V的信号时，是可以显示实际测量所得到的数值，
但可能引起危险。
量程功能 分辨率
300V 1V ± (1.0%+2)
精度 过量程指示
见备注1
直流电压

05221 用户手册
-9-
AC转换类型：正弦波输入、平均值响应，校正读数至与有效值一致。
频率：50 ~ 60Hz
最大允许输入电流：400A
备注1：当仪表测量超过400A的电流时，是可以显示实际测量所得的数值，
但可能引起危险。
量程功能 分辨率
20A 10mA ± (3.0%+5)
200A 100mA
400A 1A ± (2.5%+5)
精度 过量程指示
屏幕显示“1”
屏幕显示“1”
见备注1
交流电流

05221 用户手册
-10-
量程 分辨率
1mV 显示正向压降近似值
(开路电压约3V)
精度
量程
2000Ω
200kΩ
功能 分辨率
1Ω
100Ω
精度
± (1.2%+2)
± (1.5%+2)
过量程指示
屏幕显示“1”
电阻
二极管测试
功能

05221 用户手册
1. 钳头
用于夹取待测导体。测量时导体应位于钳头内中心位置。
2. 钳头板机
用于控制钳头的开启与闭合。
3. 显示屏
3 1/2位液晶显示，最大读数1999
-11-
面板说明
量程 分辨率
1Ω 当电阻≤约30Ω,
蜂鸣器产生蜂鸣
说明
通断测试
功能

05221 用户手册
4. "COM" 插孔
测量电压、电阻、通断或二极管时黑色(负极性)
表笔的输入插孔。
5. "VΩ " 插孔
测量电压、电阻、通断或二极管时红色(正极性)
表笔的输入孔。
6. 功能/档位开关
该开关用于选择所需的功能和档位。
7.数据保持按钮
按下该按钮，则当前的读数即被保持在LCD上，
屏幕出现"HOLD"。再按下该按钮，则取消数据
保持功能，同时"HOLD"消失。
-12-
1
2
3
4 5
6
7

05221 用户手册
-13-
使用说明
1.将黑色表笔插入"COM"插孔，红色表笔插入"VΩ "插孔。
2.将功能开关置于"300V "档位上。
3.将测试笔连接到待测电源或电路的两端。
4.红色测试笔所接端子的极性将和电压值一同显示在显示器上。
直流电压测量
1.将黑色表笔插入"COM"插孔，红色表笔插入"VΩ "插孔。
2.将功能开关置于"300V "档位上。
3.将测试笔连接到待测电源或电路的两端。
4.读取读数。
交流电压测量

05221 用户手册
-14-
1. 将功能开关设置在所需的交流电流测试量程上。
2. 用钳表夹取待测导体，然后缓慢地放开板机，直到钳头完全闭合。
注意:
确保待测导体被夹取在钳头中央。钳表一次只能测量一个电流导体。若同时
测量两个或两个以上的导体，则会产生错误读数。
3. 读取显示屏上的读数。
注意:
不要用手或皮肤接触任何裸露及带电导体。用钳表夹取待测导体前，必须事
先从表上取下表笔。
交流电流测量

05221 用户手册
-15-
1. 将黑色表笔插入"COM"插孔，红色表笔插入 "VΩ "插孔。
2. 将功能选择开关置于所需的电阻档("2000Ω"或"200kΩ")。
3. 将两测试笔跨接在待测电阻两端，即可测得电阻值。
注意：
如果将功能选择开关置于"2000Ω"档，当电阻小于约30Ω时，仪器内置蜂鸣
器将会发声。当在线路上测量电阻和通断之前，先断开线路电源并对所有的
电容充分放电。
电阻测量

05221 用户手册
-16-
1. 将黑色表笔插入"COM"插孔，红色表笔插入 "VΩ "插孔
(注意红色表笔的极性为"＋")。
2. 将功能开关置于" "量程，将表笔跨接到待测二极管
(红色表笔接二极管的正极，黑色表笔接二极管的负极)。
3. 从LCD上读取被测二极管正向压降的近似值(读数的单位为"mV")。
二极管测量
1. 将黑色表笔插入"COM"插孔，红色表笔插入"VΩ "插孔。
2. 将功能选择开关置于" "档。
3. 将两测试笔跨接在待测电阻两端，当电阻小于约30Ω时,仪器内置蜂鸣器将会发声。
注意：当在线路上测量通断之前，先断开线路电源并对所有的电容充分放电。
通断测量

05221 用户手册
-17-
当显示屏出现符号" "(或" ")时，表示电池电量不足。
更换电池时，请拆下电池门上的螺丝，卸下用过的电池,换上新的同种型号的电池
(3V,CR2032,3个)。如图，确保电池的极性正确("+"极朝上)。盖上电池门，再锁紧螺丝。
打开外壳前，先把表笔和钳头从所有被测
电路上移开。定期用湿布和中性清洁剂清
洁外壳。请使用勿溶剂或研磨剂。
电池更换和维护
电池夹
（更换电池时请拨动）

05221 用户手册
-18-
表笔 一付
说明书 一本
附件
尊敬的用户:
当您不再使用本产品，想要丢弃时，请记住它的许多元件包含可
回收的有价值的材料。
请不要把本产品丢到垃圾箱，而应向当地有关部门谘询。
产品的处置
