Sauder File Cart User manual

NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
English pg 1-14
Français pg 15-17
Español pg 18-20
Lot # 361948 05/08/14
Purchased: __________________
Be sure to give us a ring before
making any returns. 1-800-523-3987
File Cart
410637
Need help? Visit Sauder.com to view video assembly tips or chat with a live rep.
Prefer the phone? Call 1-800-523-3987.
Share your journey!
sauder.com
When you’re feeling
nostalgic for paper.

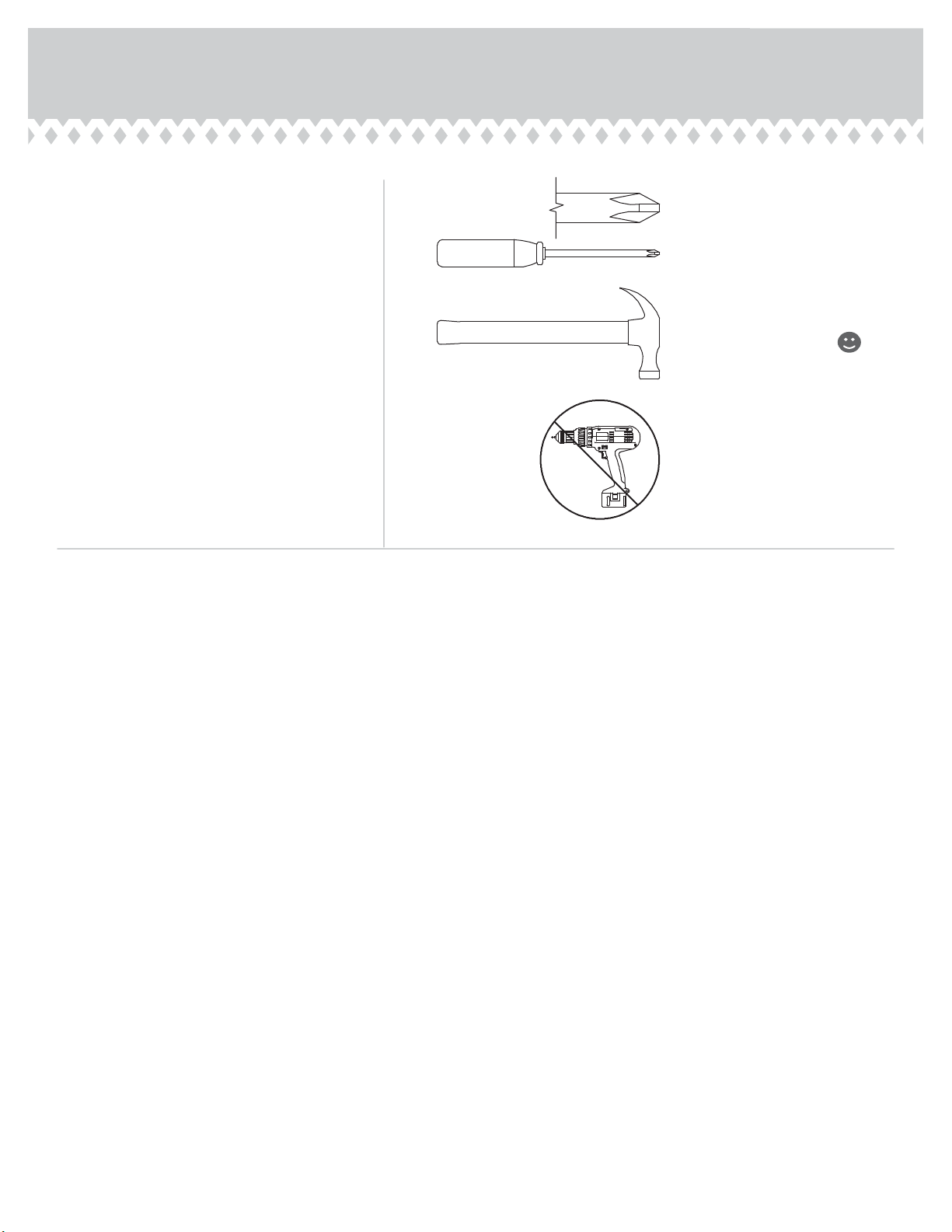

Table of Contents Assembly Tools Required
3
4
5-14
15-17
18-20
21-22
23
Part Identification
Hardware Identification
Assembly Steps
Français
Español
Safety
Warranty
Hammer
Not actual size
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Skip the power trip.
This time.
410637 www.sauder.com/servicesPage 2

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
A RIGHT END (1)
B LEFT END (1)
C TOP (1)
D BOTTOM (1)
E BACK (1)
F LARGE DRAWER FRONT (1)
J DRAWER FRONT (1)
D44 RIGHT DRAWER SIDE (1)
D45 LEFT DRAWER SIDE (1)
D48 LARGE RIGHT DRAWER SIDE (1)
D49 LARGE LEFT DRAWER SIDE (1)
D78 LARGE DRAWER BACK (1)
D86 DRAWER BACK (1)
D716 DRAWER BOTTOM (2)
Now you know
our ABCs.
410637www.sauder.com/services Page 3
A
B
C
D
E
F
J
D86
D716
D44
D45
D78
D716
D48
D49

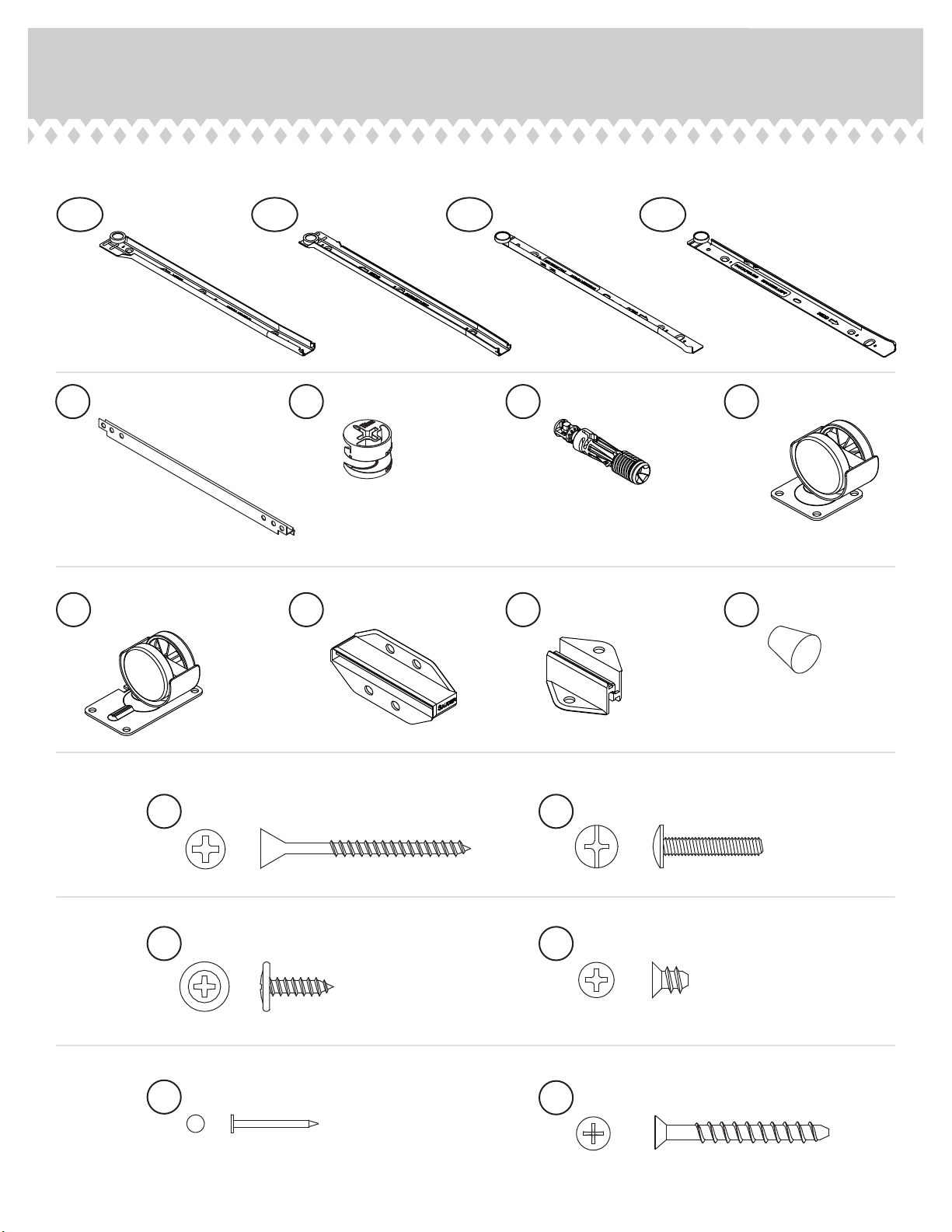

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
410637 www.sauder.com/servicesPage 4
35DA CABINET RIGHT - 2 35DB CABINET LEFT -2 35DC DRAWER RIGHT - 2 35DD DRAWER LEFT - 2
HIDDEN CAM - 4
R2 CAM DOWEL - 4 S2
NON-SWIVEL
CASTER - 2
U
SWIVEL CASTER - 2
T
DRAWER FRONT
BRACKET - 1
VSMALL DRAWER
FRONT BRACKET - 2
WKNOB - 2 X
BLACK 1-7/8" FLAT HEAD SCREW - 4
YBLACK 7/8" MACHINE SCREW - 2 Z
BLACK 9/16" LARGE HEAD SCREW - 22
AA BB GOLD 5/16" FLAT HEAD SCREW - 16
NAIL - 14
CC
FILE GLIDE - 2
4B
30S BLACK 1-9/16" FLAT HEAD SCREW - 8

Step 1 Look for this icon. It means a
video assembly tip is available at
www.sauder.com/services/tips
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.
å Push four HIDDEN CAMS (R2) into the ENDS (A and B).
Then, insert the metal end of a CAM DOWEL (S2) into
each HIDDEN CAM.
410637www.sauder.com/services Page 5
Arrow
R2
S2
Insert the metal end of the CAM
DOWEL into the HIDDEN CAM.
Arrow
Do not tighten the HIDDEN CAMS in this step.
(4 used)
A
B

Step 2
å Fasten the CABINET RIGHTS (35DA) and CABINET
LEFTS (35DB) to the ENDS (A and B). Use eight GOLD
5/16" FLAT HEAD SCREWS (BB) through holes #1 and #3.
410637 www.sauder.com/servicesPage 6
35DA
35DA
35DB
35DB
Roller end
1
3
2
1
3
2
Roller end
Finished edge
Finished edge
Surface with
HIDDEN CAMS
Surface with
HIDDEN CAMS
A
B
Remember:
Righty tighty.
Lefty loosey.
GOLD 5/16" FLAT HEAD SCREW
(8 used in this step)
BB

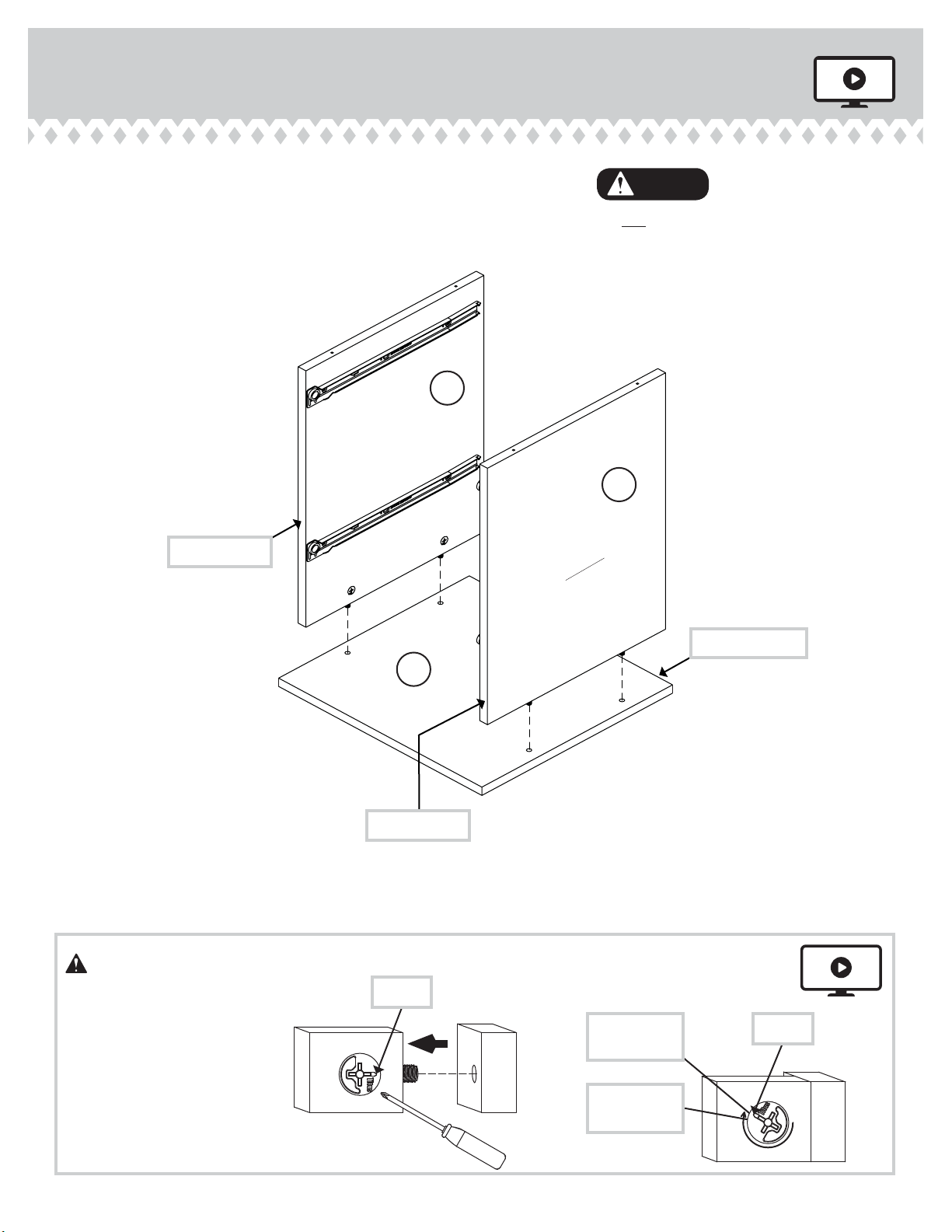

å Fasten the ENDS (A and B) to the TOP (C). Tighten four
HIDDEN CAMS.
Step 3
410637www.sauder.com/services Page 7
Start Tighten
Arrow
Minimum
190 degrees
Caution
Risk of damage or
injury. HIDDEN CAMS
must be completely
tightened. HIDDEN
CAMS that are not
completely tightened
may loosen, and parts
may separate. To
completely tighten:
Arrow
Maximum
210 degrees
A
B
C
Surface with
HIDDEN CAMS
Surface without
HIDDEN CAMS
Finished edge
Finished edge
Unfinished edge
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution

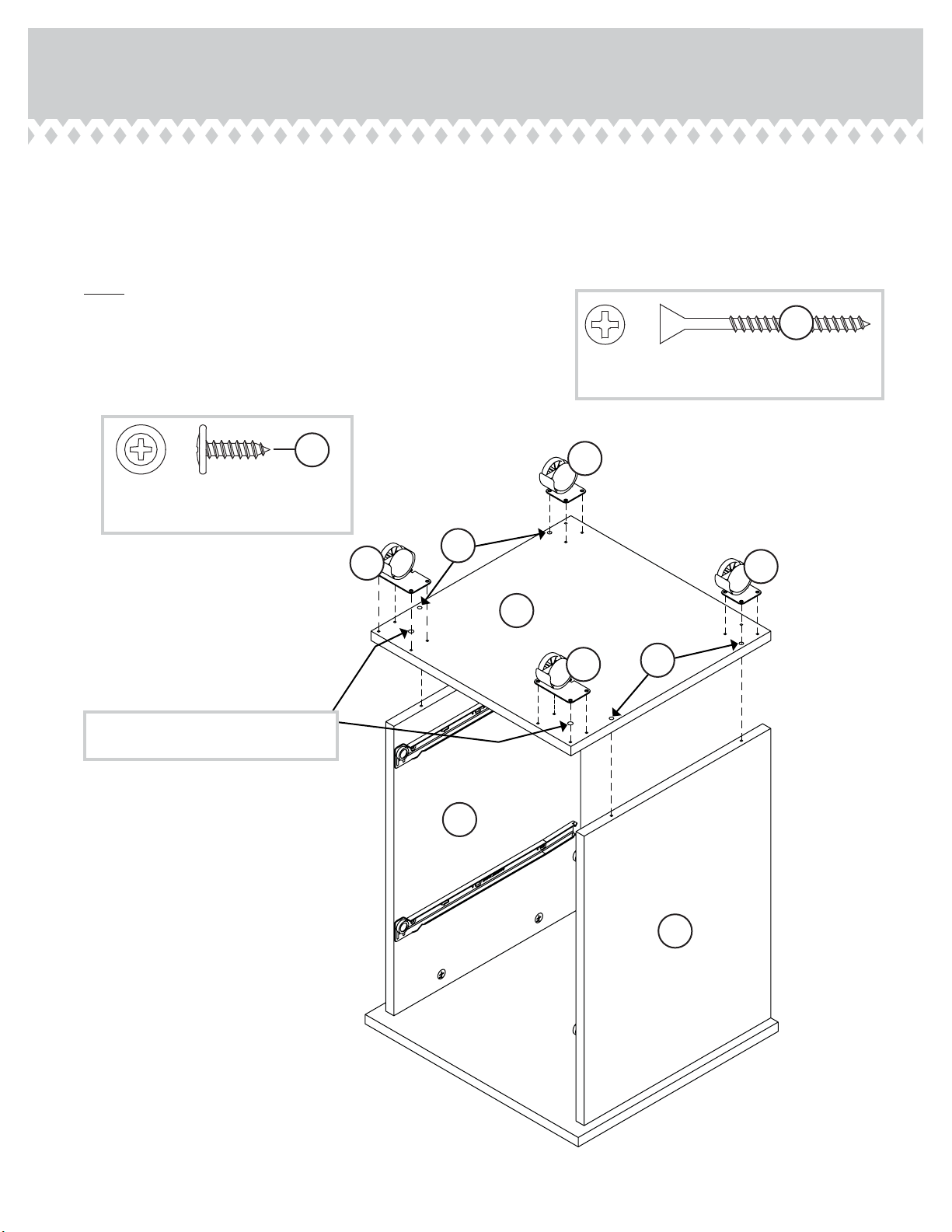

Step 4
å Fasten the CASTERS (T and U) to the BOTTOM (D). Use
fourteen BLACK 9/16" LARGE HEAD SCREWS (AA).
å Fasten the BOTTOM (D) to the ENDS (A and B). Use four
BLACK 1-7/8" FLAT HEAD SCREWS (Y).
å NOTE: Two of the BLACK 1-7/8" FLAT HEAD SCREWS
will go through the SWIVEL CASTERS (T) and into
the ENDS.
410637 www.sauder.com/servicesPage 8
BLACK 9/16" LARGE HEAD SCREW
(14 used for the CASTERS)
AA
BLACK 1-7/8" FLAT HEAD SCREW
(4 used for the BOTTOM)
Y
The tabs on the NON-SWIVEL
CASTERS must insert into these holes.
Y
Y
D
B
A
Unfinished
surface
U
T
U
T

å Carefully turn your unit over onto its front edges. Lay the
BACK (E) over your unit.
å Make equal margins along all four edges of the BACK (E).
Push on opposite corners of your unit if needed to make
it "square".
å Fasten the BACK (E) to your unit using the NAILS (CC).
The NAILS should be 5-1/2" apart, 1-1/2" from the
corners, and 1/4" in from the edges.
Step 5
410637www.sauder.com/services Page 9
1/4"
5-1/2"
1-1/2"
NAIL
(14 used in this step)
CC
E
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution

Step 6
å Fasten the LARGE DRAWER SIDES (D48 and D49) to the
LARGE DRAWER BACK (D78). Use four BLACK 1-9/16"
FLAT HEAD SCREWS (30S).
å Slide one of the DRAWER BOTTOMS (D716) into the
grooves in the LARGE DRAWER SIDES and LARGE
DRAWER BACK.
å Repeat this step for the other drawer.
410637 www.sauder.com/servicesPage 10
D48
D78
D49
D48
D78
D49
D716
Finished surface
Groove
BLACK 1-9/16" FLAT HEAD SCREW
(8 used in this step)
30S

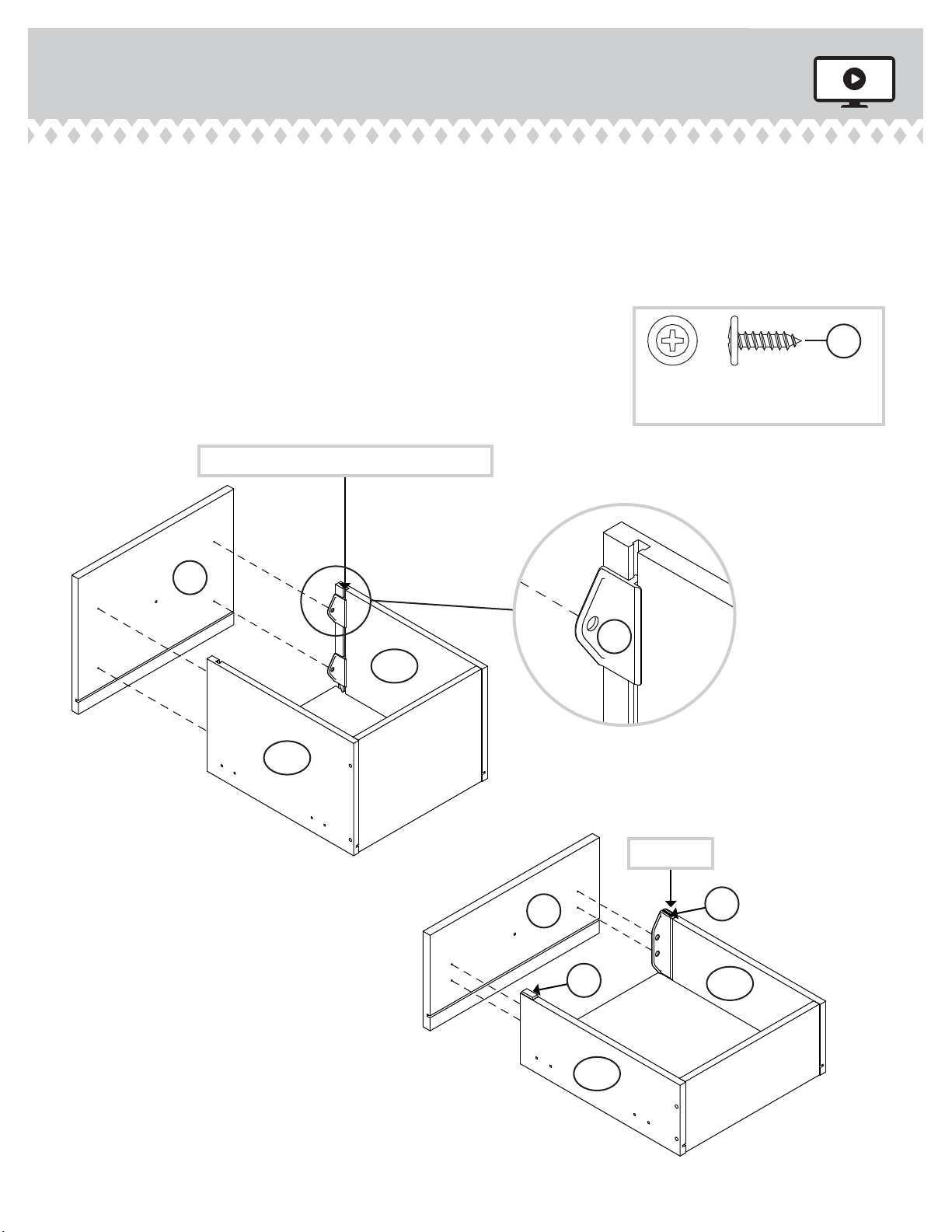

å Pull the SMALL DRAWER FRONT BRACKETS (W) apart and slide them
into the grooves in the LARGE DRAWER SIDES (D48 and D49).
å Fasten the LARGE DRAWER FRONT (F) to the SMALL DRAWER FRONT
BRACKETS. Use four BLACK 9/16" LARGE HEAD SCREWS (AA).
å Pull the DRAWER FRONT BRACKETS (V) apart and slide them into the
grooves in the DRAWER SIDES (D44 and D45).
å Fasten the DRAWER FRONT (J) to the DRAWER FRONT BRACKETS. Use
four BLACK 9/16" LARGE HEAD SCREWS (AA).
Step 7
410637www.sauder.com/services Page 11
BLACK 9/16" LARGE HEAD SCREW
(8 used in this step)
AA
D48
D49
D45
D44
F
J
Tap down with your screwdriver and hammer.
Push down
W
V
V

Step 8

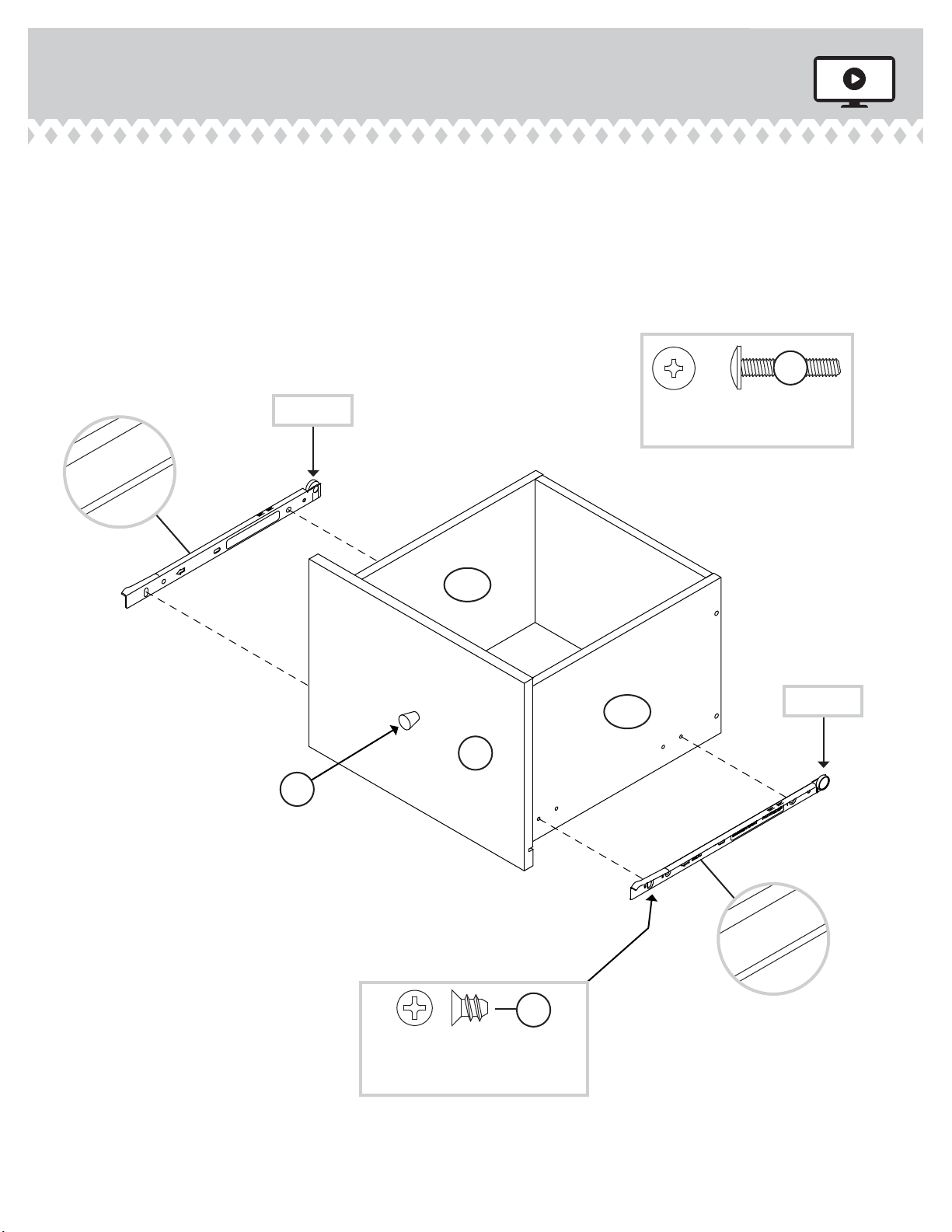

å Fasten a DRAWER RIGHT (35DC) and a DRAWER LEFT (35DD)
to the LARGE DRAWER SIDES (D48 and D49). Use four GOLD
5/16" FLAT HEAD SCREWS (BB) through holes #1 and #3.
å Fasten a KNOB (X) to the LARGE DRAWER FRONT (F). Use a
BLACK 7/8" MACHINE SCREW (Z).
å Repeat this step for the other drawer.
410637 www.sauder.com/servicesPage 12
1
32
1
32D49
D48
F
35DD
35DD
35DC
35DC
Roller end
Roller end
GOLD 5/16" FLAT HEAD SCREW
(8 used in this step)
BB
X
BLACK 7/8" MACHINE SCREW
(2 used for the KNOBS)
Z

å Push two FILE GLIDES (4B) onto the top edges of the
LARGE DRAWER SIDES (D48 and D49).
Step 9
410637www.sauder.com/services Page 13
D49
D48
F
4B
4B

Step 10
å Carefully stand your unit upright.
å To insert the drawers into your unit, tip the fronts of the drawers down
and drop the rollers on the drawers behind the rollers on the unit. Lift
the fronts of the drawers up and slide them into the unit.
å To make adjustments to the drawers, loosen the SCREWS in the
DRAWER FRONT BRACKETS, make needed adjustments, and tighten
the SCREWS.
å NOTE: Please read the back pages of the instruction booklet for
important safety information.
å This completes assembly. Clean with your favorite furniture polish or
a damp cloth. Wipe dry.
410637 www.sauder.com/servicesPage 14
Pro Tip: Lift with your
legs. And, you know,
your arms.
30 lbs.
15 lbs.
30 lbs.
And to celebrate, why not share your success story?

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS SOMMES LA POUR VOUS AIDER!
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). NE RAMENEZ PAS LE MEUBLE AU
MAGASIN. Au Canada, composez ce numéro d’appel gratuit:
1-800-523-3987
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape
en anglais. La pièce devant être attachée à l’élément est
représentée en gris sur les schémas de chaque étape pour plus
de précision. Comparer la “Liste de pièces” ci-dessous avec
la “PART IDENTIFICATION” du manuel en anglais pour vous
familiariser avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
Desserte pour dossiers410637
35DA ÉLÉMENT DROITE......................................................2
35DB ÉLÉMENT GAUCHE..................................................2
35DC TIROIR DROIT................................................................2
35DD TIROIR GAUCHE..........................................................2
4B ARMATURE POUR DOSSIERS.........................2
R2 EXCENTRIQUE ESCAMOTABLE.....................4
S2 CHEVILLE D’EXCENTRIQUE...............................4
T ROULETTE PIVOTANTE........................................2
U ROULETTE NON-PIVOTANTE..........................2
V CONSOLE DE DEVANT DE TIROIR...............1
W CONSOLE DE DEVANT DE PETIT TIROIR ........2
X POIGNÉE............................................................................2
Y VIS NOIRE TÊTE PLATE 48 mm.....................4
Z VIS NOIRE À MÉTAUX 22 mm.........................2
AA VIS NOIRE TÊTE LARGE 14 mm................. 22
BB VIS DORÉE TÊTE PLATE 8 mm...................16
CC CLOU ..................................................................................14
30S VIS TÊTE PLATE 40 mm NOIRE ...................8
A EXTRÉMITÉ DROITE..................................................1
B EXTRÉMITÉ GAUCHE...............................................1
C DESSUS...............................................................................1
D DESSOUS...........................................................................1
E ARRIÈRE ..............................................................................1
F DEVANT DE GRAND TIROIR...............................1
J DEVANT DE TIROIR....................................................1
D44 CÔTÉ DROIT DE TIROIR........................................1
D45 CÔTÉ GAUCHE DE TIROIR..................................1
D48 CÔTÉ DROIT DE GRAND TIROIR....................1
D49 CÔTÉ GAUCHE DE GRAND TIROIR.............1
D78 ARRIÈRE DE GRAND TIROIR..............................1
D86 ARRIÈRE DE TIROIR...................................................1
D716 FOND DE TIROIR.........................................................2
410637www.sauder.com/services Page 15

ÉTAPE 1
Ne pas serrer les EXCENTRIQUES ESCAMOTABLES à
cette étape.
Assembler l’élément sur un sol à moquette ou sur le carton vide
pour éviter d’endommager l’élément ou le sol.
Enfoncer quatre EXCENTRIQUES ESCAMOTABLES (R2)
dans les EXTRÉMITÉS (A et B). Ensuite, insérer l'extrémité en
metal de la CHEVILLE D’EXCENTRIQUE (S2) dans chaque
EXCENTRIQUE ESCAMOTABLE.
ÉTAPE 2
Fixer les ÉLÉMENTS DROITES (35DA) et les ÉLÉMENTS
GAUCHES (35DB) aux EXTRÉMITÉS (A et B). Utiliser huit VIS
DORÉES TÊTE PLATE 8 mm (BB) à travers les trous nº 1 et nº 3.
ÉTAPE 4
Fixer les ROULETTES (T et U) au DESSOUS (D). Utiliser quatorze
VIS NOIRES TÊTE LARGE 14 mm (AA).
Fixer le DESSOUS (D) aux EXTRÉMITÉS (A et B). Utiliser quatre
VIS NOIRES TÊTE PLATE 48 mm (Y).
REMARQUE : Utiliser deux VIS NOIRES TÊTE PLATE 48 mm à
travers les ROULETTES PIVOTANTES (T) et dans
les EXTRÉMITÉS.
ÉTAPE 5
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l’élément sur ses chants avant. Déplier
l’ARRIÈRE (E) et le placer sur l’élément.
Veiller à avoir des marges égales le long des quatre chants de
l’ARRIÈRE (E). Si besoin est, enfoncer sur les coins opposés de
l’élément pour s’assurer d’être "d’équerre".
Fixer l'ARRIÈRE (E) à l'élément à l'aide des CLOUS (CC). Les
CLOUS doivent être placés avec une séparation de 14 cm,
et 38 mm des coins, et 6 mm en retrait des chants.
ÉTAPE 3
Attention: Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Fixer les EXTRÉMITÉS (A et B) au DESSUS (C). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
Attention: Risque des dégâts ou blessures. Les Excentriques
Escamotables doivent être serrés à bloc. Les Excentriques
Escamotables que ne sont pas serrées à bloc peuvent desserrer
et les pièces peuvent séparer. Pour serrer à bloc, faire tourner
l'excentrique escamotable de 210 degrés.
ÉTAPE 6
Fixer les CÔTÉS DE GRAND TIROIR (D48 et D49) à l'ARRIÈRE
DE GRAND TIROIR (D78). Utiliser quatre VIS NOIRES TÊTE
PLATE 40 mm (30S).
Enfiler l'une des FONDS DE TIROIR (D716) dans les rainures des
CÔTÉS DE GRAND TIROIR et de l'ARRIÈRE DE GRAND TIROIR.
Répéter cette étape pour l'autre tiroir.
410637 www.sauder.com/servicesPage 16

ÉTAPE 7
Séparer les CONSOLES DE DEVANT DE PETIT TIROIR (W)
et les enfiler dans les rainures des CÔTÉS DE GRAND
TIROIR (D48 and D49).
Fixer le DEVANT DE GRAND TIROIR (F) aux CONSOLES DE
DEVANT DE PETIT TIROIR. Utiliser quatre VIS NOIRES TÊTE
LARGE 14 mm (AA).
Séparer les CONSOLES DE DEVANT DE TIROIR (V) et les enfiler
dans les rainures des CÔTÉS DE TIROIR (D44 and D45).
Fixer le DEVANT DE TIROIR (J) aux CONSOLES DE DEVANT DE
TIROIR. Utiliser quatre VIS NOIRES TÊTE LARGE 14 mm (AA).
ÉTAPE 8
Fixer un TIROIR DROIT (35DC) et un TIROIR GAUCHE (35DD)
aux CÔTÉS DE GRAND TIROIR (D48 and D49). Utiliser quatre VIS
DORÉES TÊTE PLATE 8 mm (BB) à travers les trous nº 1 et nº 3.
Fixer une POIGNÉE (X) au DEVANT DE GRAND TIROIR (F). Utiliser
une VIS NOIRE À MÉTAUX 22 mm (Z).
Répéter cette étape pour l'autre tiroir.
ÉTAPE 10
Relever, avec précaution, l’élément dans sa position verticale.
Pour insérer les tiroirs dans l’élément, abaisser le devants du
tiroirs et faire passer les roulettes situées sur le tiroirs derrière
les roulettes situées sur l’élément. Relever le devants du tiroirs et
l’enfiler dans l’élément.
Pour ajuster les tiroirs, desserrer les VIS dans les CONSOLES DE
DEVANT DE TIROIR, ajuster et serrer les VIS.
REMARQUE : Prière de lire attentivement les importantes
informations concernant la sécurité qui figurent sur les pages
arrière du manuel d’instructions.
Ceci complète l’assemblage. Pour nettoyer, utiliser l’encaustique
pour meubles préférée ou un chion humide. Essuyer.
ÉTAPE 9
Enfiler deux ARMATURES POUR DOSSIERS (4B) sur les chants
supérieurs des CÔTÉS DE GRAND TIROIR (D48 et D495).
410637www.sauder.com/services Page 17

A l’usage exclusif du
Canada Noter la date
d’achat de cet élément
et conserver le livret
pour future référence.
Pour contacter Sauder
en ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l’achat: ____________
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
ESTAMOS AQUI PARA AYUDAR!
Tratamos de asegurar que su mueble llega en condición excelente.
Nuestros representantes de Servicio al Cliente son amables y
listos para ayudarle con servicio rápido y eficiente si una parte
está defectuosa o ausente (o si necesita ayuda con el ensamblaje).
NO DEVUELVA LA UNIDAD A LA TIENDA. Llame este número sin
cargo:
1-800-523-3987
Lunes a viernes, 9:00 a.m. - 5:30 p.m.
Hora oficial del Este
(excepto días festivos)
Si requiere un repuesto de una parte, será enviado dentro de
48 horas (excepto los fines de semana y días festivos)
Use estas instrucciones de ensamblaje en español junto con las
figuras paso-a-paso provistas en el folleto inglés. Cada paso
en español corresponde al mismo paso en inglés. Se destacan
las figuras de cada paso con una tonalidad oscura para mostrar
precisamente cual parte se debe montar a la unidad. Compare
la “Lista de Part” abajo con la “Part Identification” en el folleto en
inglés para familiarizarse con Las partes de ensamblaje.
NOTA: ESTE FOLLETO DE INSTRUCCIONES CONTIENE
INFORMACIÓN IMPORTANTE SOBRE LA SEGURIDAD. POR
FAVOR LEA Y GUÁRDELO PARA REFERENCIA EN EL FUTURO.
35DA GABINETE DERECHO.............................................2
35DB GABINETE IZQUIERDO..........................................2
35DC CAJÓN DERECHO.....................................................2
35DD CAJÓN IZQUIERDO..................................................2
4B CORRIMIENTO DE ARCHIVERO.....................2
R2 EXCÉNTRICO ESCONDIDO ...............................4
S2 PASADOR DE EXCÉNTRICO..............................4
T RUEDECITA GIRATORIA........................................2
U RUEDECITA NO-GIRATORIA .............................2
V MÉNSULA DE CARA DE CAJÓN.....................1
W MÉNSULA DE CARA DE
CAJÓN PEQUEÑO.....................................................2
X TIRADOR............................................................................2
Y TORNILLO NEGRO DE CABEZA
PERDIDA de 48 mm.................................................4
Z TORNILLO NEGRO PARA
METAL de 22 mm.......................................................2
AA TORNILLO NEGRO DE CABEZA
GRANDE de 14 mm............................................... 22
BB TORNILLO DORADO DE
CABEZA PERDIDA de 8 mm...........................16
CC CLAVO...............................................................................14
30S TORNILLO NEGRO DE CABEZA
PERDIDA de 40 mm ...............................................8
A EXTREMO DERECHO.......................................................... 1
B EXTREMO IZQUIERDO....................................................... 1
C PANEL SUPERIOR..................................................................1
D FONDO............................................................................................ 1
E DORSO............................................................................................ 1
F CARA DE CAJÓN GRANDE............................................ 1
J CARA DE CAJÓN.................................................................... 1
D44 LADO DERECHO DE CAJÓN........................................ 1
D45 LADO IZQUIERDO DE CAJÓN.....................................1
D48 LADO DERECHO DE CAJÓN GRANDE................ 1
D49 LADO IZQUIERDO DE CAJÓN GRANDE............. 1
D78 DORSO DE CAJÓN GRANDE.......................................1
D86 DORSO DE CAJÓN............................................................... 1
D716 FONDO DE CAJÓN..............................................................2
LISTA DE PARTES
ITEM DESCRIPCIÓN CANTIDAD
Carrito para archivos410637
410637 www.sauder.com/servicesPage 18

PASO 1
No apriete los EXCÉNTRICOS ESCONDIDOS en este paso.
Ensamble la unidad sobre un piso alfombrado o sobre el cartón
vacío para evitar rayar la unidad o el piso.
Empuje cuatro EXCÉNTRICOS ESCONDIDOS (R2) dentro de
los EXTREMOS (A y B). A continuación, inserte el extremo de
metal de un PASADOR DE EXCÉNTRICO (S2) dentro de cada
EXCÉNTRICO ESCONDIDO.
PASO 2
Fije los GABINETES DERECHOS (35DA) y los GABINETES
IZQUIERDOS (35DB) a los EXTREMOS (A y B). Utilice ocho
tornillos DORADOS de cabeza PERDIDA de 8 mm (BB) a través
de los agujeros No. 1 y No. 3.
PASO 4
Fije las RUEDECITAS (T y U) al FONDO (D). Utilice catorce
TORNILLOS NEGROS DE CABEZA GRANDE de 14 mm (AA).
Fije el FONDO (D) a los EXTREMOS (A y B). Utilice cuatro
TORNILLOS NEGROS DE CABEZA PERDIDA de 48 mm (Y).
NOTA: Utilice dos TORNILLOS DE CABEZA PERDIDA de 48 mm a
través las RUEDECITAS GIRATORIAS (T) y dentro de
los EXTREMOS.
PASO 5
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Cuidadosamente voltee la unidad para que repose sobre los
bordes delanteros. Desdoble el DORSO (E) y colóquelo sobre
la unidad.
Fije el DORSO (E) de manera que los márgenes son iguales a lo
largo de los cuatro bordes. Empuje sobre las esquinas opuestas
de la unidad si es requerido para hacerla “cuadrada.”
Fije el DORSO (E) a la unidad utilizando los CLAVOS (CC).
Debe colocar los CLAVOS a una distancia de 14 cm el uno del
otro, y a 38 mm de las esquinas y a 6 mm dentro de los bordes.
PASO 3
Precaución: No coloque la unidad en posición vertical hasta que se
fije el DORSO. La unidad podría caerse.
Fije los EXTREMOS (A y B) al PANEL SUPERIOR (C). Apriete
cuatro EXCÉNTRICOS ESCONDIDOS.
Precaución: Riesgo de daños o heridas. Los Excéntricos
Escondidos deben apretarse completamente. Los Excéntricos
Escondidos que no se aprieten completamente se aflojarán y las
partes pueden separarse. Para apretar completamente, atornille el
excéntrico escondido 210 grados.
PASO 6
Fije los LADOS DE CAJÓN GRANDE (D48 y D49) al DORSO DE
CAJÓN GRANDE (D78). Utilice cuatro TORNILLOS NEGROS DE
CABEZA PERDIDA de 40 mm (30S).
Deslice uno de los FONDOS DE CAJÓN (D716) dentro de las
ranuras de los LADOS DE CAJÓN GRANDE y del DORSO DE
CAJÓN GRANDE.
Repita este paso para el otro cajón.
410637www.sauder.com/services Page 19

PASO 7
Separe las MÉNSULAS DE CARA DE CAJÓN PEQUEÑO (W) y
deslícelas dentro de las ranuras de los LADOS DE
CAJÓN GRANDE (D48 and D49).
Fije la CARA DE CAJÓN GRANDE (F) a las MÉNSULAS DE CARA
DE CAJÓN PEQUEÑO. Utilice cuatro TORNILLOS NEGROS DE
CABEZA GRANDE de 14 mm (AA).
Separe las MÉNSULAS DE CARA DE CAJÓN (V) y deslícelas
dentro de las ranuras de los LADOS DE CAJÓN (D44 and D45).
Fije la CARA DE CAJÓN (J) a las MÉNSULAS DE CARA DE
CAJÓN. Utilice cuatro TORNILLOS NEGROS DE CABEZA
GRANDE de 14 mm (AA).
PASO 8
Fije un CAJÓN DERECHO (35DC) y un CAJÓN
IZQUIERDO (35DD) a los LADOS DE CAJÓN GRANDE (D48
and D49). Utilice cuatro tornillos DORADOS de cabeza PERDIDA
de 8 mm (BB) a través de los agujeros No. 1 y No. 3.
Fije un TIRADOR (X) a la CARA DE CAJÓN GRANDE (F). Utilice
un TORNILLO NEGRO PARA METAL de 22 mm (Z).
Repita este paso para el otro cajón.
PASO 10
Cuidadosamente ponga la unidad en posición vertical.
Para insertar los cajones dentro de la unidad, incline la parte
delantera del cajóns hacia abajo y deje que los rodillos del
cajóns caigan detrás de los rodillos de la unidad. Levante la parte
delantera del cajóns y deslícelo dentro de la unidad.
Para ajustar los cajones, afloje los TORNILLOS de las MÉNSULAS
DE CARA DE CAJÓN, haga los ajustes y apriete los TORNILLOS.
NOTA: Por favor lea las páginas finales del folleto de instrucciones
para información importante sobre la seguridad.
Esto completa el ensamblaje. Limpie con su pulimento para
muebles preferido o un paño húmedo. Seque con un paño.
PASO 9
Fije dos CORRIMIENTOS DE ARCHIVERO (4B) sobre los bordes
superiores de los LADOS DE CAJÓN (D48 y D49).
410637 www.sauder.com/servicesPage 20
