Sawotec MN-23NS User manual

BEDIENUNGSANLEITUNG
MANUAL
DEUTSCH | ENGLISH
MINI HEATER
ELEKTRISCHER SAUNAOFEN | ELECTRIC SAUNA HEATER
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
Not for use in the USA, Canada and Mexico.
AVAILABLE AS:
• PREMIUM
• TRENLINE
• FIBERCOATED
Heizelemente
Heating Elements
Thermostat
Reset Button Hole
Seriennummer
Serial Number
Zeitschalter
Timer
Wir gratulieren Ihnen zum Kauf eines
SAWOTEC Saunaofens. Bitte lesen Sie die
Bedienungsanleitung vor der Benutzung
des Saunaofens sorgfältig durch.
MN-23NB
MN-23NS
MN-30NB
MN-30NS
MN-36NB
MN-36NS
Congratulations on your purchase of
SAWOTEC sauna heater!
Please read the manual carefully before
using the heater.

DEUTSCH
2
Sicherheitshinweise ...................................................... 4
Für Anwender:...................................................... 4
Für Techniker:....................................................... 6
Installation des Heizgeräts ............................................ 8
Anschlußplan .............................................................10
Technische Daten .......................................................11
Veränderung des Einbausteuergeräts............................12
Sauna Steine...............................................................14
Befüllen des Saunaofens mit Saunasteinen....................14

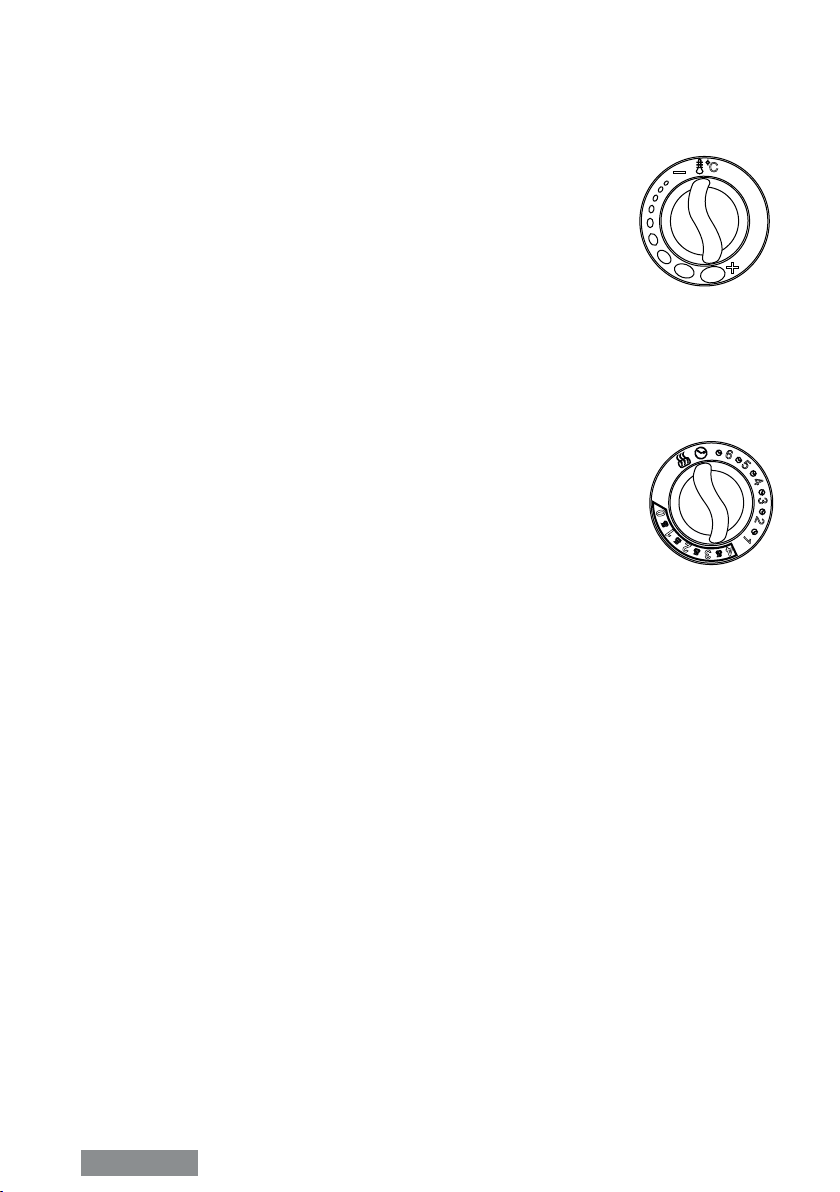

Einstellungen ..............................................................16
Termostat............................................................16
Zeitschalter..........................................................16
Saunabeheizung..........................................................18
Belüftung....................................................................20
Wärmedämmung.........................................................20
Fehlersuche ................................................................22
SaunaPege...............................................................24
Ersatzteile für Mini Heizgerät........................................26
BEACHTEN SIE DIE
ZUSZÄTZLICHEN
WICHTIGEN
ANWEISUNGEN IN DER
BEDIENUNGSANLEITUNG
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
BEDECKUNG DES
HEIZGERÄTS VERUR-
SACHT BRANDGEFAHR
COVERING THE HEATER
CAUSES FIRE HAZARD
INHALTSVERZEICHNIS

ENGLISH 3
TABLE OF CONTENTS
Safety instructions........................................................ 5
For user: .............................................................. 5
For technicians: .................................................... 7
Heater Installation........................................................ 9

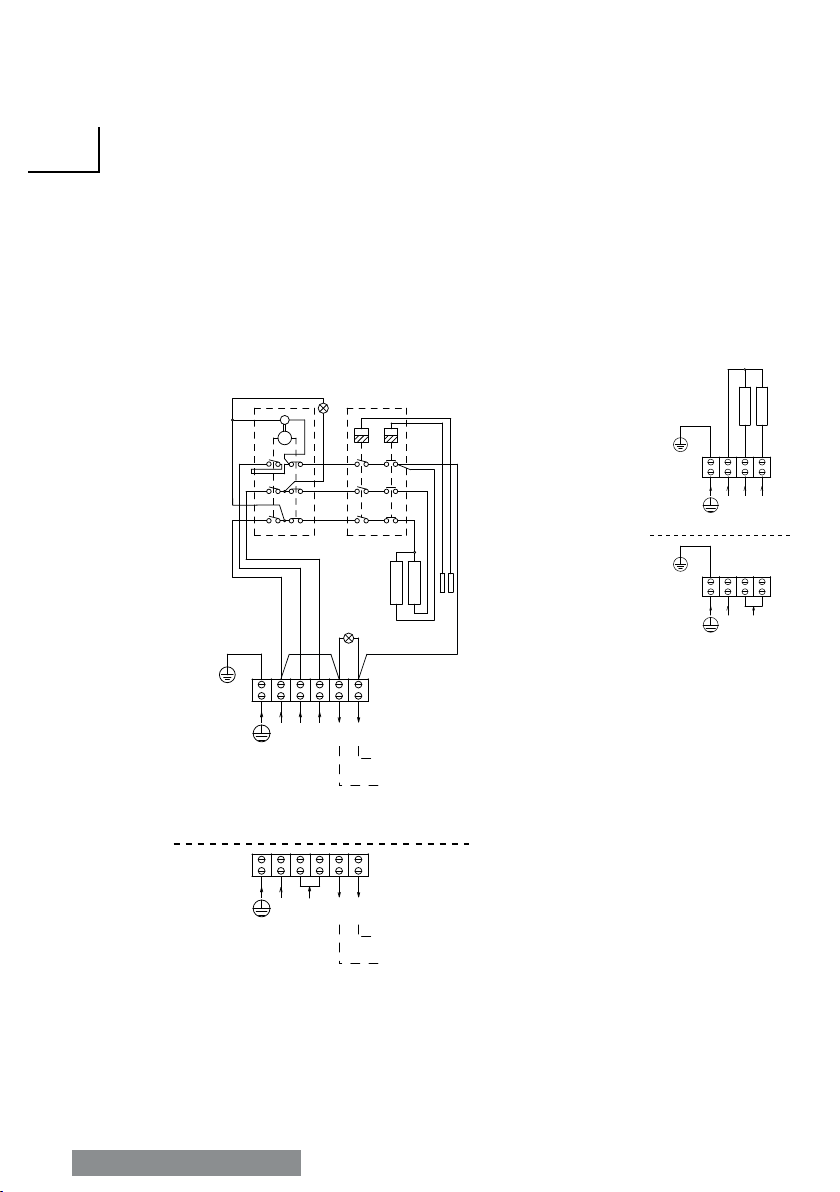

Electrical diagram ........................................................10
Technical data .............................................................11
Repositioning of the Built-In Control Unit......................13
Heater Stones .............................................................15
Loading stones into the heater .....................................15
Control Settings...........................................................17
Thermostat..........................................................17
Timer..................................................................17
Heating of the Sauna...................................................19
Insulation ...................................................................21
Air Ventilation..............................................................21
Diagnostic table...........................................................23
Sauna maintenance .....................................................25
Mini heater spare parts:...............................................26

DEUTSCH
4
SICHERHEITSHINWEISE
Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der Installation des
Saunaofens und bei der Benutzung der Sauna.
Für Anwender:
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder dürfen das Gerät nur reinigen und warten, wenn sie beaufsichtigt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Das Heizgerät nicht als Grillofen verwenden. Kein Holz auf den Heizkörper legen.
• Heizgerät nicht zudecken.Feuergefahr!
• Verwenden Sie den Ofen NICHT zum Trocknen von Kleidungsstücken, da dies
Brände verursachen kann.
• Nie zu dicht am Heizgerät sitzen. Es ist wirklich heiss und kann ernste Brandwund-
en verursachen.
• Weder chloriertes Wasser (z.B. aus einem Schwimmbecken oder Whirlpool), noch
Meerwasser verwenden. Es kann zur Zerstörung des Heizgeräts führen.
• Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf.
Halten Sie sich während dieser Zeit NICHTin der Saunakabine auf (See page
18).
• Stellen Sie sicher, dass sich keine brennbaren Gegenstände auf oder vor dem Ofen
benden,bevorStand-byfürFernwirkenaktivieren.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Donotcovertheheater.Itmaycauseare.
• Donotusetheheaterasclothesdryer.Itmaycausere.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay inside the
sauna room while performing the operation. See page 19
• Makesurethatnoammableobjectshavebeenplacedontheheaterbefore
activating the preset time function or the stand-by mode for the remote operation.

DEUTSCH
6
Für Techniker:
• DieVerdrahtungsowieReparaturenmüssenvonqualiziertemFachpersonalaus-
geführt werden.
• Beachten Sie beim Aufstellen des Saunofens die minimalen Sicherheitsabstände
(Siehe Seite 8).
• Beachten Sie die Hinweise zur optimalen Platzierung des Thermostatfühlers in der
Bedienungsanleitung des Steuergeräts. Das Bedienteil ist außerhalb der Kabine zu
montieren.
• Wenn dieser Saunaofen für öffentliche Saunen oder für Saunen, die durch Fern-
wirken gestartet werden können, verwendet wird, muss die Tür der Saunakabine
mit einer Verriegelung ausgestattet sein, sodass die Vorbereitung für die Betriebsa-
rt Stand-By für Fernwirken außer Kraft gesetzt wird, wenn die Kabinentür geöffnet
wird und die Betriebsart Stand-By für Fernwirken aktiviert ist.
• Beachten Sie beim Aufstellen des Saunaofens die Mindestabstände (siehe Abb. 2).
• Beachten Sie die Vorgaben zum Rauminhalt der Saunakabine (Siehe Seite 11.
• Beachten Sie die Vorgaben zum Belüften der Saunakabine (Siehe Seite 20)

ENGLISH 7
For technicians:
• Wiringandrepairsmustbedonebyacertiedelectrician.
• Follow the Minimum Safety Distances when mounting the heater. See page 9
• The electronic sensor and electornic heating system should be mounted in a way so
that incoming air will not interfere with it. If using separate control, the controlunit
and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on by
aseparateremote-controlsystem,thedoorofthesaunaroommustbettedwithan
interlock such that the stand-by mode setting for remote operation is disabled if the
sauna door is opened when the stand-by mode setting for remote operation is set.
• Observethespecicationsonvolumesofthesaunacabin.Seepage11
• Observethespecicationsonventilationofthesaunacabin.Seepage21

DEUTSCH
8

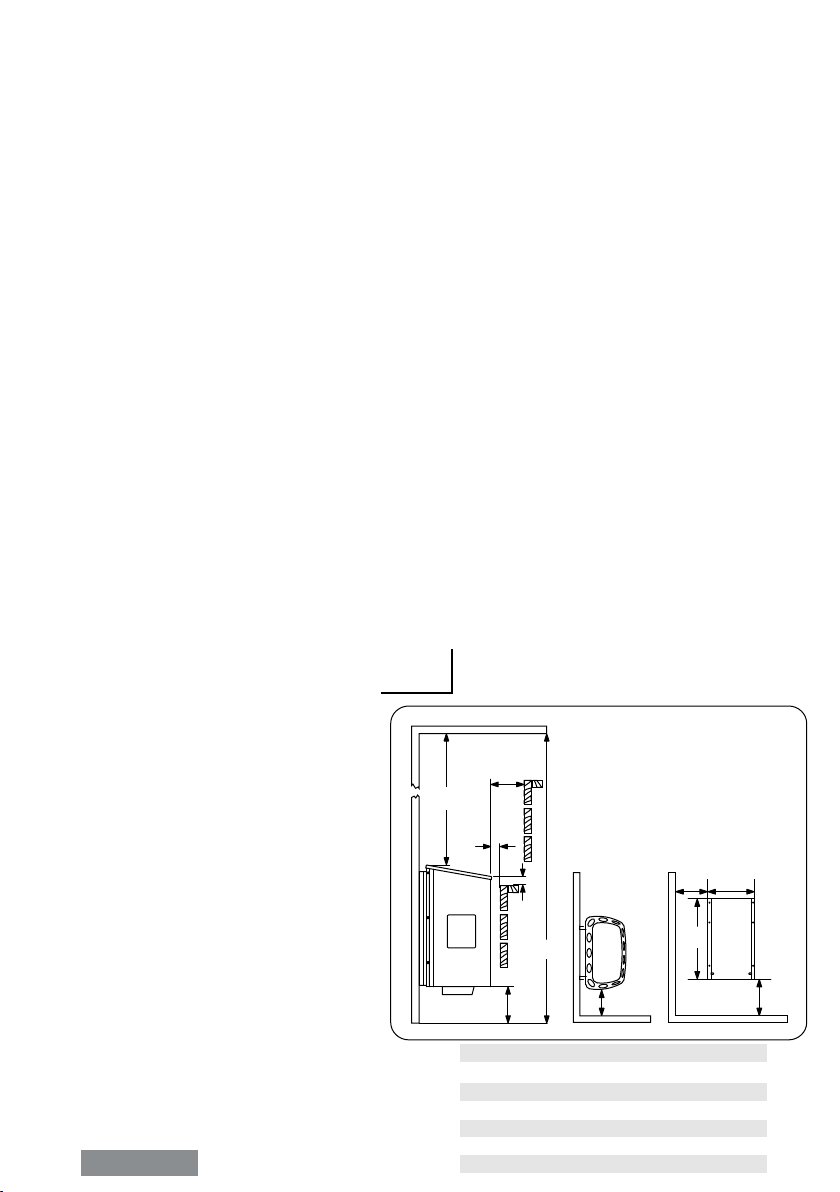

Abb 1
Fig. 1 Minimum Safety Distance (mm)
INSTALLATION DES HEIZGERÄTS
Esempehltsich,dasHeizgerätanderWandmöglichstnahezurTüranzubringen.DiedurchdieTür
verursachte Luftzirkulation sollte zusammen mit der durch das Heizgerät erzeugten Heißluft zusam-
menwirken. Aus Sicherheits- und Bequemlichkeitsgründen halten Sie die minimalen Sicherheitsa-
bstände ein, siehe Abb. 1. Beachten Siehe Seite 11 angegebenen Rauminhalt. Das Heizgerät soll
nicht auf dem Boden oder in einer Wandnische installiert werden. Installieren Sie nur 1 Heizgerät pro
Saunaraum.
Überzeugen Sie sich davon, daß die Unterkonstruktion für den Montageträger (z. B. Querstreben
in den Bauplatten der Sauna) entsprechend fest ist oder verstärken Sie die Wand mit einer
dicken Platte, um das Absenken des Heizgeräts zu vermeiden. Das Heizgerät ist mit Hilfe eines
Montageträgers an der Wand zu befestigen. Die Schrauben (6 Stück) sind für die Befestigung des
Trägers an der Wand bestimmt. Zur Befestigung des Heizgeräts am Träger heben Sie das Gerät an
und passen Sie die Sicherheitsmuttern auf der Rückseite des Heizgeräts in den Schlitzlöchern auf
beiden Seiten des oberen Endes des Trägers an. Sichern Sie wenigstens eine der Seitenschrauben,
um unbeabsichtigtes Verschieben des Heizgeräts zu vermeiden.
Das elektrische Kabel muß durch einen Kabelkanal mit der Klemmplatte innerhalb des Steuergeräts
verbunden sein. Das Kabel muß Typ HO7RN-F oder gleichwertig sein. Wenn das Kabel angeschlos-
sen wird, muß das Steuergerät (Siehe Seite 12) geöffnet sein. Ziehen Sie zuerst den Tempera-
turreglerknopf heraus, um an die Schrauben zu kommen, die den Kunststoffdeckel halten. Danach
nehmen Sie die Schrauben unter dem Temperaturreglerknopf am Unterteil (auf beiden Seiten) des
Steuergeräts ab. Entfernen Sie die vordere Kunststoffabdeckung und stecken Sie das Anschlusska-
bel in den Kabelkanal einfach durch das Loch auf der unteren Seite des Kanals und schieben es
wie in Abb. 4 gezeigt in die Durchführung zur Steuereinheit (Siehe Seite 12). Schließen Sie die
Kabel fest an die Klemmplatte an. Danach befestigen Sie wieder die Kunststoffabdeckung und den
Temperaturreglerknopf.
Das Heizgerät wird sehr heiß. Um die
Gefahr einer versehentlichen Berührung
zu vermeiden, empehlt  es sich, eine
Abschirmung anzubringen. Reservieren
Sie genügend Platz für die Betätigung
der Zeit- und Temperaturreglerknöpfe.
Die Elektroinstallation des Heizgeräts
muß aus Sicherheits- und Verläßlichkeits-
gründenvonqualiziertemFachpersonal
ausgeführt werden. Unsachgemäße elek-
trische Anschlüsse können Stromschlag
oder Feuer verursachen.
Minimale Sicherheitsabstände (mm)

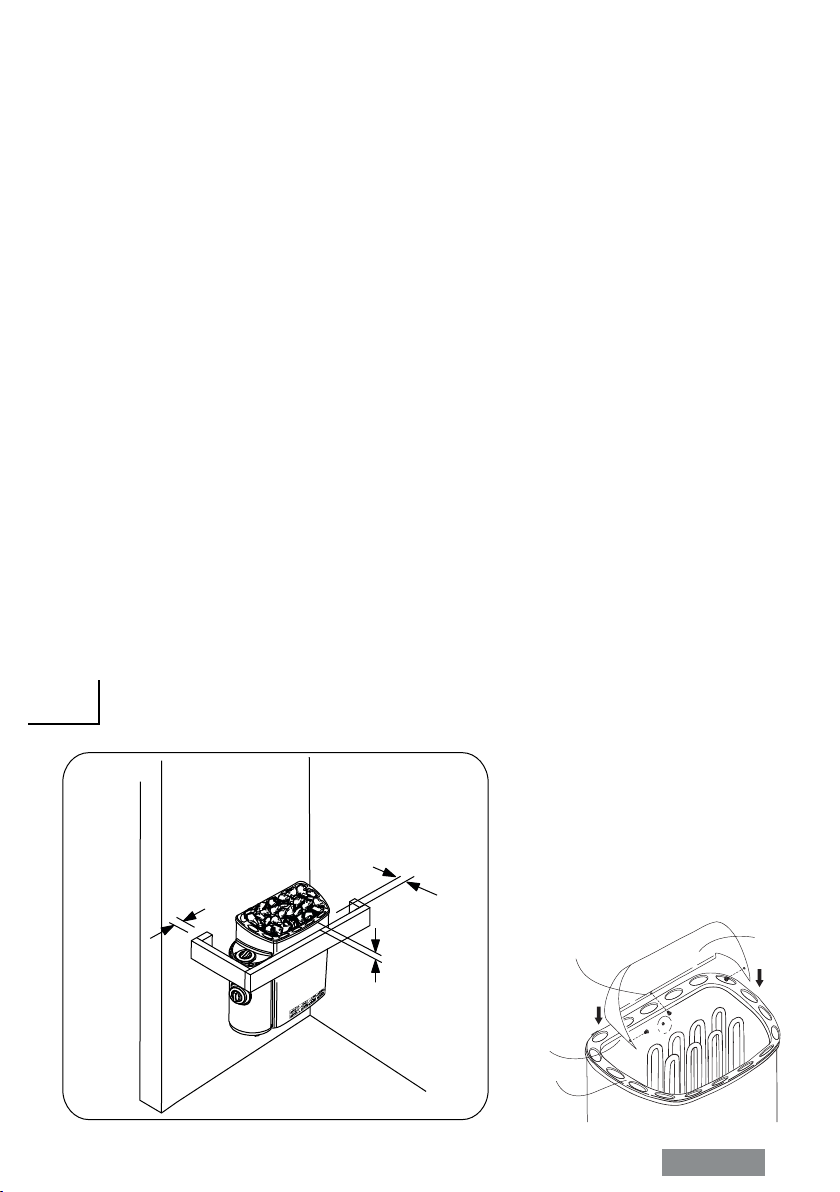

Telineen asentaminen
Wall Mounting Rack Installation
1900
150
1200
A
B
20
225
380
C E
D
MN-23NB
MN-30NB
MN-36NB
MN-23NS
MN-30NS
MN-36NS
100
100
100
60
60
60
20
20
20
20
20
20
100
100
100
50
50
50
140
140
140
90
90
90
155
155
155
155
155
155
A B C D E

ENGLISH 9
Min.20
Min.20
Min.20
HEATER INSTALLATION
It is recommended that the heater be placed on the wall nearest to the door. The air circulation
created by the door should work together with the hot air generated by the heater. For safety
and convenience, follow the minimum safety distances as provided (See Fig 1.). Follow the cubic
volumes(Seepage11).Donotinstalltheheatertotheoororwallniche.Installonlyoneheater
in a sauna room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in sauna paneling) or
reinforce the wall with a thick board to prevent the heater from collapsing. Attach the heater to the
wall with the aid of the mounting rack. Screws (6 pieces) are provided for fastening of the rack to
thewall.Toafxtheheatertotherack,lifttheheaterandtthenutsthatareplacedattheback
of the heater to the slots on both sides at the top of the rack. Lock at least one of the side screws
to prevent the heater from being accidentally moved.
Acertiedelectricianmustdotheinstallationoftheheatertoensuresafetyandreliability.Improper
electricalconnectionscancauseelectricshockorre.RefertotheelectricaldiagraminFig.6.
An electrical supply cable must be connected to the terminal block inside the control unit through
the cable channel. The cable must be HO7RN-F type or its equivalent. To connect the cable, the
control unit must be opened (See page 12). First, pull the temperature knob outward to uncover
the screws that hold the plastic cover. Second, remove the set of screws under the temperature
knobandatthebottom(bothsides)ofthecontrolunit.Detachthefrontplasticcoverandnally
insert the electrical supply cable into the cable channel by simply slipping it through the hole at the
bottom of the channel towards the opening at the other end (See page 12). Install the cables
tightly to the terminal block. Put back the front plastic cover, screws and temperature knob.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is recommended
that a heater guard be provided. Reserve enough space for operation of the timer and thermostat
knobs.
Abb 2
Fig. 2
NOTE!
Reectormustbeinstalledtopreventrisk
ofre.
Schrauben
Screw
Heater Guard Installation
Rahmen
Frame
(OPTIONAL)
Hitzeschild
Reector
Vergewissern Sie sich, dass
das Hitzeschild auf der
Rückseite des Ofenrahmens
eingerastet ist.
Make sure that the heat
reectorshieldisplaced
at the back part of the
heater frame.
Installation des Hitzeschildes
How to install the reector

DEUTSCH | ENGLISH
10
a
a
M
400V 2N~
230V 1N~
N
a1
a1 a
a1
J1
N
L1 K(230V)
PL
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
NL1 NK(230V)
MN-23NB
MN-30NB
MN-36NB
400V 2N~
NL1 L2
H1
H2
230V 1N~
NL1
MN-23NS
MN-30NS
MN-36NS
(PREMIUM ONLY)
ELECTRICAL DIAGRAM
Abb 3
Fig. 3
2 PHASE / 1 PHASE
ZEITSCHALTER
TIMER TERMOSTAT
THERMOSTAT
SENSOR
Steuerung der elektrischen Haushei-
zung (wahlfreie Verwendung)
Control of Electric Heating in the
household (usage is optional)
Separate Control Unit
ANSCHLUSSPLAN
Control of Electric Heating in the
Household (usage is optional)

DEUTSCH | ENGLISH 11
kW
kW MIN MAX
(m
3
) (mm
2
)(mm)
2.3 kW
3.0 kW
3.6 kW
2.3 kW
3.0 kW
3.6 kW
2 x 1.15 kW
1 x 1.15
1 x 1.8 kW
2 x 1.8 kW
2 x 1.15 kW
1 x 1.15
1 x 1.8 kW
2 x 1.8 kW
1.3
2
3
1.3
2
3
2.5
4
6
2.5
4
6
3 x 2.5 /
4 x 1.5
3 x 2.5 /
4 x 1.5
3 x 2.5 /
4 x 1.5
3 x 2.5 /
4 x 1.5
3 x 2.5 /
4 x 1.5
3 x 2.5 /
4 x 1.5
8 + 4h
8 + 4h
8 + 4h
separate
separate
separate
8-10.5 kg
8-10.5 kg
8-10.5 kg
8-10.5 kg
8-10.5 kg
8-10.5 kg
1 X 16/2 X 10
1 X 16/2 X 10
1 X 16/2 X 10
1 X 16/2 X 10
1 X 16/2 X 10
1 X 16/2 X 10
MN115
MN115
MN180
MN180
MN115
MN115
MN180
MN180
(AMP.)
230V 1N~ /
400V 2N~
230V 1N~ /
400V 2N~
230V 1N~ /
400V 2N~
230V 1N~ /
400V 2N~
230V 1N~ /
400V 2N~
230V 1N~ /
400V 2N~
MN-23NB
MN-30NB
MN-36NB
MN-23NS
MN-30NS
MN-36NS
215*
215*
215*
215*
215*
215*
455**
455**
455**
455**
455**
455**
435
435
435
330
330
330
MN115 MN180
* Depth when installed to wall
** Height without reector
Abb 4
Fig. 4
Heizelemente
Heating Elements
TECHNICAL DATA
HEATER
MODEL
HEIZGERÄT-
MODELL SIZE OF HEATER
HEIZGERÄTGRÖSSE
SUPPLY
VOLTAGE
VERSORGUNGS-
SPANNUNG
STONES
STEINE
CONTROL
STEUERUNG
FUSE
SICHERUNG
SAUNA ROOM
SAUNA RAUM
SIZE OF
WIRE
KABEL-
STÄRKE
HEATING ELEMENT
HEIZELEMENT
TYPE
WIDTH
BREITE
DEPTH
TIEFE
HEIGHT
HÖHE
(kg)
TECHNISCHE DATEN
Anordnung von Sensoren
Sensor location
Reglersensor
Regulating sensor
Sicherheitssensor
Safety Sensor

DEUTSCH | ENGLISH
12
1
2
3
34
4
Abb 5A
Fig. 5A
Abb 5B
Fig. 5B
Abb 5C
Fig. 5C
Öffnen des Steuergeräts
Opening of the Control Unit
Kabelverbindung
Cable Connection
Zur besseren
Orientierung
umgekehrt
gezeigt
Drawn up-
side-down for a
clear view
Veränderung des Einbaus-
teuergeräts
Repositioning the Built-in-Control
Unit
REPOSITIONING THE BUILT-IN CONTROL UNIT
VERÄNDERUNG DES EINBAUSTEUERGERÄTS
VERÄNDERUNG DES EINBAUSTEUERGERÄTS
Wenn Sie das Steuergerät auf der anderen Seite (rechts oder links) des
Heizgerätes anbringen wollen, entfernen Sie zuerst das Typenschild. Dann
ziehen Sie den Temperaturreglerknopf (Abb. A) heraus und lösen Sie die
Schrauben, die das Steuergerät (Abb. B) halten. Ziehen Sie den oberen Teil des
Steuergeräts heraus und bringen Sie das Steuergerät auf der anderen Seite an.
Zuerst montieren Sie den unteren Teil des Steuergeräts, beachten Sie dabei die
kleinen Haken. Dann montieren Sie den oberen Teil des Steuergeräts äußerst
vorsichtig und ziehen die Schrauben an. Überzeugen Sie sich, daß die Sensoren
ordnungsgemäß angebracht sind (Abb. C). Schrauben Sie das Typenschild an,
wobei Sie es auf der Seite befestigen, auf der das Steuergerät ursprünglich
montiert war, um das Loch am Körper des Heizgerätes abzudecken.

ENGLISH 13
1
2
3
34
4
REPOSITIONING OF THE BUILT-IN CONTROL UNIT
If you want to transfer the control unit to the other side (right or left):
1. Pull out the thermostat’s knob (Fig. A) and open the screws, which are holding the
front cover.
2. Open the screws which are holding the control unit (Fig. B).
3. Pull outwards the control unit’s upper edge and transfer the control unit to the
other side.
4. First mount the control unit’s bottom-edge, noticing the small hooks there.
5. Then mount upper edge of the control unit very carefully and tighten the screws.
6. Make sure that the sensors are properly placed (Fig. C).
7. Put front cover and thermostat knob on their places.

DEUTSCH
14
SAUNA STEINE
Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu spe-
ichern,damitdasaufdieSteinegegebeneWasserbeieinemAufgussefzientver-
dampft und somit einen optimalen Feuchtgehalt in der Saunakabine zu erzielen.
Die Steine sollten zumindest einmal im Jahr oder nach 500 Betriebsstunden aus-
getauscht werden, je nach dem was zuerst eintritt. Sämtliche Saunasteine sollten
aus dem Ofen entfernt und wie in der Betriebsanleitung beschrieben, durch neue
Steine ersetzt werden. Die erforderliche Menge an Steinen ist ebenfalls in der
Anleitung angeführt. (Siehe Seite 11, Technisches Diagramm)
HINWEIS! Nehmen Sie den Ofen nie ohne Steine in Betrieb, da dies Feuer ver-
ursachen könnte. Verwenden Sie nur vom Hersteller empfohlenen Steine. Bei der
Verwendung ungeeigneter Saunasteine kann es zu Schäden an den Heizelement-
en kommen, was zu Garantieverlust führen kann. Benutzen Sie auf keinen Fall
Keramik Steine oder etwaige andere künstliche Steine!
BEFÜLLEN DES SAUNAOFENS MIT SAUNASTEINEN
Es wird empfohlen, alle Steine vor der ersten Benutzung mit Wasser zu reinigen,
um etwaige Schmutz- oder Staubpartikel zu entfernen, welche bei den ersten
Verwendungen des Ofens unangenehme Gerüche verursachen könnten. Es ist
sehr wichtig, dass alle Steine vorsichtig in den Saunaofen gelegt werden, um
zu vermeiden, dass die Luftzirkulation blockiert wird. Beladen Sie den Ofen so
mit Steinen, dass die Heizelemente von keinem Blickwinkel aus mehr zu sehen
sind. Stellen Sie sicher, dass durch die Beladung mit Steinen die Elemente nicht
verbogen werden oder sich gegenseitig berühren. Größere Steine, welche nicht
zwischen die Heizelemente passen, keinesfalls mit Gewalt in Position drücken,
sondern komplett entfernen! Steinstücke, kleiner als 35mm im Durchmesser, soll-
ten erst gar nicht in den Ofen geladen werden, da sie die Luftzirkulation blockie-
ren, Überhitzung bzw. Beschädigungen der Heizelemente verursachen könnten.
Legen Sie keine Steine zwischen die Heizelement-Halter, sondern um diese herum
oder darauf. Bei gegenseitiger Berührungen der Heizelemente verringert sich
derenLebensdauersignikant.
HINWEIS! Beschädigungen der Heizelemente durch Überhitzung, verursacht
durch die Verwendung falscher Steine oder durch das unsachgemäße Auffüllen
des Ofens mit Steinen, sind nicht durch die Herstellergarantie gedeckt.
Bevor der Ofen mit Steinen befüllt wird, sollte überprüft werden, ob der Ofen
funktioniert. Den Ofen für kurze Zeit ohne Steine in Betrieb nehmen um sicher zu
stellen, dass sich alle Heizelemente erwärmen.

ENGLISH 15
HEATER STONES
Themainpurposeofthestonesintheheaterunitistostoreenoughenergytoef-
ciently vaporize the water thrown on top of the stones to maintain correct humidity in
the sauna room. The stones must be removed at least once a year or every 500 hours
whicheveroccursrst.Allstonecrumblesmustberemovedfromtheheaterunitand
replaced with new ones as described in the heater manual. When placing the stones,
recommended to use cut resistant gloves. The required amount of stones is also listed
in the manual provided. See page 11
NOTE!Neverusetheheaterwithoutstonesasitmaycausere.Useonlymanufacturer
recommended stones. Using unsuitable stones may lead to heating element damage
andwillvoidthewarranty.Neveruseceramicstonesorotherarticialstonesofany
type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that
cancauseunpleasantodourduringtherstfewtimesofusingtheheater.Itisimport-
ant that the stones are loaded carefully in a way that they do not block air circulation
throughtheheater.Largerstonesthatwon’ttbetweentheheatingelementsmust
not be forced in place instead they must be completely removed.
Small crumble or stone pieces smaller than 35mm in diameter
must not be loaded into the heater because they will block the air
circulation and will cause overheating and possible heating ele-
ment damage.
NOTE! Heating element damage due to overheating caused by
wrong kind of stones or stones which were wrongly loaded into
the heater is not covered by the factory warranty.
Abb. 6
Fig. 6

DEUTSCH
16
C
6
5
4
3
2
1
4
3
2
1
0
Thermostat
Zeitschalter
Timer
EINSTELLUNGEN
TERMOSTAT
Die Temperatur der Sauna stellen Sie einfach durch das
Drehen des Regelknopfs ein. Drehen Sie den Regelknopf
nach rechts um die Temperatur zu erhöhen, und nach
links um sie zu verringern.
Wenn es zur Überhitzung des Heizgeräts kommt, wird
der Sicherheitssensor das Heizgerät automatisch stop-
pen, selbst wenn der Zeitschalter eingeschaltet ist. Stel-
len Sie die Ursache der Überhitzung fest. Sie kann durch
zu dicht aneinander gelegte Saunasteine, die unrichtige
Anbringung des Heizgeräts oder unzureichende Lüftung
verursacht sein.Beseitigen Sie die Ursache des Problems,
bevor Sie den Thermostat neu einstellen. Die Reset-Taste
bendetsichunterdemTemperaturreglerknopf.
ZEITSCHALTER
Der Zeitschalter verfügt über die Zeitvoreinstellungswahl
von 1-6 Stunden (weiß) und 1-4 Stunden Betriebszeit
(rosa).
Zur sofortigen Einschaltung des Heizgeräts drehen Sie
einfach den Knopf auf einen beliebigen Wert zwischen 1
und 4 auf der Betriebszeitskala. Das Heizgerät schaltet
sich ein und bleibt für die gewählte Zeit in Betrieb.
Zur Einstellung des Zeitschalters drehen Sie einfach
den auf einen beliebigen Wert zwischen 1 und 6. Nach
dieser Stundenzahl schaltet sich das Heizgerät ein und
bleibt 4 Stunden lang in Betrieb.

ENGLISH 17
C
6
5
4
3
2
1
4
3
2
1
0
CONTROL SETTINGS
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the heater
even if the timer is on. Find out for what reason the heater overheated. The reason
for this could be too tightly placed sauna stones, heater´s location or inappropriate
ventilation.Ifthisoccurs,ndoutthecauseandxtheproblembeforeresetting
the safety sensor. The reset button is located below the temperature knob.
TIMER
The timer has 1-6 (white) hours presetting time and 1-4 (pink) hours operating
time.
To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-6. When the
specicnumberofhoursisreached,theheaterwillstartrunningandstayonfor
up to 4 hours if you don´t turn it off earlier.

DEUTSCH
18
SAUNABEHEIZUNG
VORSIHT!
Rauch- und Geruchsbildung beim ersten Aufheizen
Auf neuen Heizsstäben be nden sich Betriebsstoffe aus dem Fertigungsproz-
ess. Diese zersetzen sich beim ersten Aufheizen des Saunaofens. Dabei entsteht
Rauch und unangenehmer Geruch. Wenn Sie diese Dämpfe oder den Rauch ein-
atmen, schadet dies
Ihrer Gesundheit.
Führen Sie folgende Schritte durch, wenn Sie Ihren Saunofen erstmalig in Be-
trieb nehmen und wenn die Heizstäbe Ihres Saunaofens getauscht wurden. Sie
verhindern so Gesundheitsschäden durch Dämpfe und Rauch, die beim ersten
Aufheizen enstehen.
1. Wählen Sie an der Saunasteuerung die höchst mögliche Temperatur.
2. Heizen den Saunaofen für eine halbe Stunde auf. Halten Sie sich während
dieser Zeit NICHT in der Saunakabine auf.
3. Lüften Sie nach dem ersten Aufheizen die Saunkabine gut durch.
4. Wenn beim nächsten Aufheizen kein Rauch und kein Geruch mehr entstehen,
können Sie mit dem ersten Saunabad beginnen. Wenn erneut Rauch oder
Geruch ensteht, verlassen Sie sofort die Saunakabine und wiederholen Sie
das erstmalige Aufheizen mit anschließendem Lüften.
Überprüfen Sie immer die Saunakabine bevor Sie den Saunaofen einschalten (um
sicher zu gehen, dass sich kein brennbarer Gegenstand auf dem Saunaofen
oder innerhalbderSicherheitsabständezumOfenbendet).ÜberzeugenSiesich
davon, daß der Saunaraum effektiv gelüftet ist. Ist die Leistung des Heizgeräts
richtig eingestellt, dauert es ungefähr eine Stunde, bis die entsprechende Tempera-
tur (Siehe Seite 11) erreicht wird. Die Temperatur in der Sauna sollte zwischen
60 und 90°C liegen, je nachdem was der Benutzer bevorzugt. Ein Heizgerät mit
zu starker Leistung würde die Sauna zu schnell und die Steine zu langsam erwär-
men. Das Wasser würde nicht verdunsten, sondern in den Steinkorb laufen. Ein
zu leistungsschwaches Heizgerät andererseits würde die Aufheizzeit der Sauna
zu sehr verlängern.

ENGLISH 19
HEATING OF THE SAUNA
CAUTION!
Smokeandodorformationwhenheatingupforthersttime.Workmaterialsfromthemanufacturing
process will be present on the new heating elements. These evaporate when the sauna heater is
heatedupforthersttime.Thisproducessmokeandanunpleasantodor.Breathinginthefumes
or smoke can be harmful to your health.
Performthefollowingstepswhenoperatingthesaunaheaterforthersttimeandiftheheating
elements for the sauna heater have been changed. In this way you will prevent damage to health
duetothefumesandsmokeproducedwhenheatingupforthersttime.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3.Allowthesaunacabintoventilatethoroughlyafterheatingupforthersttime.
4. If no smoke or odor is produced the next time the sauna heater is heated up, you can start to
use the sauna. If smoke or odor is produced again, leave the sauna cabin immediately and repeat
the initial heating up process followed by ventilation.
Always check the sauna room before switching sauna heater on (to be sure that there is no
combustible things within the safety distances of the heater or on the heater). Make sure that
saunaroomhasbeenefcientlyventilated.Iftheoutputoftheheaterisproperitwilltakeabout
an hour to reach suitable temperature (See page 11). he temperature in sauna room should
be between +60 - +90 °C. Temperature is individual in every sauna room depending on
e.g. heater model, size of heater room, air ventilation and bathers preference. Too powerful
heater will heat sauna room too quickly and the stones won’t have enough time to warm. The water
pouredonthestoneswillnotevaporate,butowintothestoneholder.Anunderpoweredheater,
on the other hand, would lead to an undesirably long heating period.

DEUTSCH
20
BELÜFTUNG
Um eine entspannenden Saunagang zu gewährleisten, sollte eine angemessene Mischung aus
heißer und kalter Luft innerhalb der Saunakabine herrschen. Ein weiterer Zweck der Belüftung ist,
die Luft um den Saunaofen zu verteilen, damit die Wärme auch zu den am weitest entfernten Orten
in der Sauna gelangt. Die Positionierung des Luft-Ein- und -auslasses kann abhängig vom Design
der Saunakabine und den Präferenzen des Sauna Eigentümers variieren.
Der Lufteinlass kann an der Wand direkt unter dem Ofen angebracht werden (Abb. A) Bei Ver-
wendung einer mechanischen Belüftung, sollte der Lufteinlass mindestens 60 cm über dem Ofen
positioniert werden (Abb. B), oder an der Decke über dem Ofen (Abb. C). Durch diese Platzierung
wird die schwere kalte Luft, die in die Saunakabine geblasen wird mit der leichten heißen Luft vom
Ofen vermischt und bringt frische Atemluft für die Saunabenutzer in die Kabine. Die empfohlene
Größe für den Lufteinlass beträgt zw. 5 und 10 cm.
Der Luftauslass sollte schräg gegenüber dem Lufteinlass platziert werden. Es wird empfohlen, den
Luftauslass unter einem Sitzplatz in einer Sauna so weit wie möglich entfernt von der Frischluft Zu-
fuhr zu positionieren. Der Auslass kann in der Nähe des Bodens montiert werden. Weiters kann der
Luftauslass über ein Rohr außerhalb der Kabine zur Saunadecke ins Freie geleitet werden oder unter
der Türe hindurch zu einem Waschraum geleitet werden, in welchem sich wiederum ein Luftauslass
insFreiebendet.IndiesemFallmussderTürschwellenspaltmindestens5cmbetragen.Zudem
wird empfohlen, dass eine mechanische Belüftung im Waschraum vorhanden ist. Der Luftauslass
sollte doppelt so groß sein wie der Lufteinlass.
WÄRMEDÄMMUNG
Die Sauna muss über eine angemessene Wärmedämmung an Wänden, Decken und an Türen verfü-
gen.EinQuadratmeter(m²)annichtisolierterOberächesteigertdasVolumenumca.1,2m³,bei
der Bestimmung des Energiebedarfes des Ofens. (Siehe Seite 11)
Stellen Sie sicher, dass die Saunakabine über eine angemessene Feuchteisolation verfügt. Zweck
der Feuchte-Eindämmung ist die Vermeidung der Ausbreitung von Feuchtigkeit in andere Räume
oder Wände. Der Feuchteschutz muss zwischen der Heizungsisolierung und der Paneele platziert
werden. Für die Wände und die Decke innerhalb der Saunakabine wird nordisches Fichtenholz emp-
fohlen. Die Wärme- und Feuchteabdichtung muss gemäß folgender Reihenfolge von außen nach
innen installiert werden.
Die empfohlene Mindestdicke der Isolationsschicht beträgt 50 mm in den Wänden und 100 mm in
der Decke. Es ist möglich, Karton- oder Aluminiumfolien-Laminat als dampfbremsende Schicht zu
verwenden, die über der Wärmeisolierung der Aluminium Folie nach innen befestigt wird. Lassen
Sie einen mindestens 20 mm breiten Luftspalt zwischen dampfbremsender Schicht und der In-
nen-Paneele. Um die Ansammlung von Feuchtigkeit hinter den Paneelen zu vermeiden, lassen Sie
einen Spalt zwischen Wand und Decke.
Die empfohlene Mindestdicke der Isolationsschicht beträgt 50 mm in den Wänden und 100 mm in
der Decke.Es ist möglich, Karton- oder Aluminiumfolien-Laminat als dampfbremsende Schicht zu
verwenden, die über der Wärmeisolierung der Aluminium Folie nach innen befestigt wird.
Lassen Sie einen mindestens 20 mm breiten Luftspalt zwischen dampfbremsender Schicht und der
Innen-Paneele. Um die Ansammlung von Feuchtigkeit hinter den Paneelen zu vermeiden, lassen Sie
einen Spalt zwischen Wand und Decke.
