Sawotec PHOENIX Series User manual

PHOENIX
HEATER
Congratulations on your purchase of SAWOTEC sauna heater. Please
read the manual carefully before using the heater.
Wir gratulieren Ihnen zum Kauf eines SAWOTEC Saunaofens.
Bitte lesen Sie die Bedienungsanleitung vor der Benutzung des
Saunaofens sorgfältig durch.
ENGLISH
DEUTSCH
Not for use in the USA, Canada and Mexico.
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
ELEKTRISCHER SAUNAOFEN
ELECTRIC SAUNA HEATER

2
DEUTSCH
BEACHTEN SIE DIE
ZUSÄTZLICHEN
WICHTIGEN
ANWEISUNGEN IN DER
BEDIENUNGSANLEITUNG
READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
BEDECKUNG DES
HEIZGER Ä TS VERUR-
SACHT BRANDGEFAHR
COVERING THE HEATER
CAUSES FIRE HAZARD
Sicherheitshinweise für Anwender
Sicherheitshinweise für Techniker
Ofen Installation
Sauna Steine
Bedienungseinstellungen
Sensorposition
Anschlußplan
Belüftung
Isolierung
Saunabeheizung
Technische Daten
Technische Störungen
Ersatzteile Säulenofen
4
6
8
10
10
12
12-13
14
14
18
18
18
19
INHALTSVERZEICHNIS

3
ENGLISH
TABLE OF CONTENTS
Safety Instructions for the user
Safety Instructions for the Technician
Heater Installation
Heater Stones
Loading the stones
Sensor Location
Electrical Diagram
Air Ventilation
Insulation
Heating of the Sauna
Technical Data
Malfunctions
Spare Parts
5
7
9
11
11
12
12-13
15
15
17
18
19
19

4
Sicherheitshinweise
Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der
Installation des Saunaofens und bei der Benutzung der Sauna.
Für Anwender:
Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Das Heizgerät nicht als Grillofen verwenden.
Kein Holz auf den Heizkörper legen.
Heizgerät nicht zudecken. Feuergefahr!
Verwenden Sie den Ofen NICHT zum Trocknen von Kleidungsstücken,
da dies Brände verursachen kann.
Nie zu dicht am Heizgerät sitzen. Es ist wirklich heiss und kann
ernste Brandwunden verursachen.
Weder chloriertes Wasser (z.B. aus einem Schwimmbecken oder
Whirlpool), noch Meerwasser verwenden. Es kann zur
Zerstörung des Heizgeräts führen.
Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunakabine auf (siehe Seite 16).
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich
Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt
zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zustän-
dige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das
Gerät zu benutzen ist.
Stellen Sie sicher, dass sich keine brennbaren Gegenstände auf oder
vor dem Ofen befinden, bevor Stand-by für Fernwirken aktivieren.
Kinder dürfen das Gerät nur reinigen und warten, wenn sie beaufsichtigt
werden.
DEUTSCH

5
ENGLISH
Safety Instructions
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g) . From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 17.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.
ENGLISH

6
SUOMI
Für Techniker:
Die Verdrahtung sowie Reparaturen müssen von qualifiziertem
Fachpersonal ausgeführt werden.
Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Abb. 2).
Beachten Sie die Hinweise zur optimalen Platzierung des Thermo-
statfühlers in der Bedienungsanleitung des Steuergeräts. Das
Bedienteil ist außerhalb der Kabine zu montieren.
Wenn dieser Saunaofen für öffentliche Saunen oder für Saunen,
diedurch Fernwirken gestartet werden können, verwendet wird,
muss die Tür der Saunakabine mit einer Verriegelung ausgestattet
sein, sodass die Vorbereitung für die Betriebsart Stand-By für
Fernwirken außer Kraft gesetzt wird, wenn die Kabinentür geöffnet
wird und die Betriebsart Stand-By für Fernwirken aktiviert ist.
Beachten Sie beim Aufstellen des Saunaofens die Mindestabstände
(siehe Abb. 2).
Beachten Sie die Vorgaben zum Rauminhalt der Saunakabine (siehe
Abb. 7).
Beachten Sie die Vorgaben zum Belüften der Saunakabine (siehe
Abb. 6).
DEUTSCH

7
Observe the specifications on volumes of the sauna cabin (see Fig. 7).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 6).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 2).
For Technicians:
ENGLISH

8

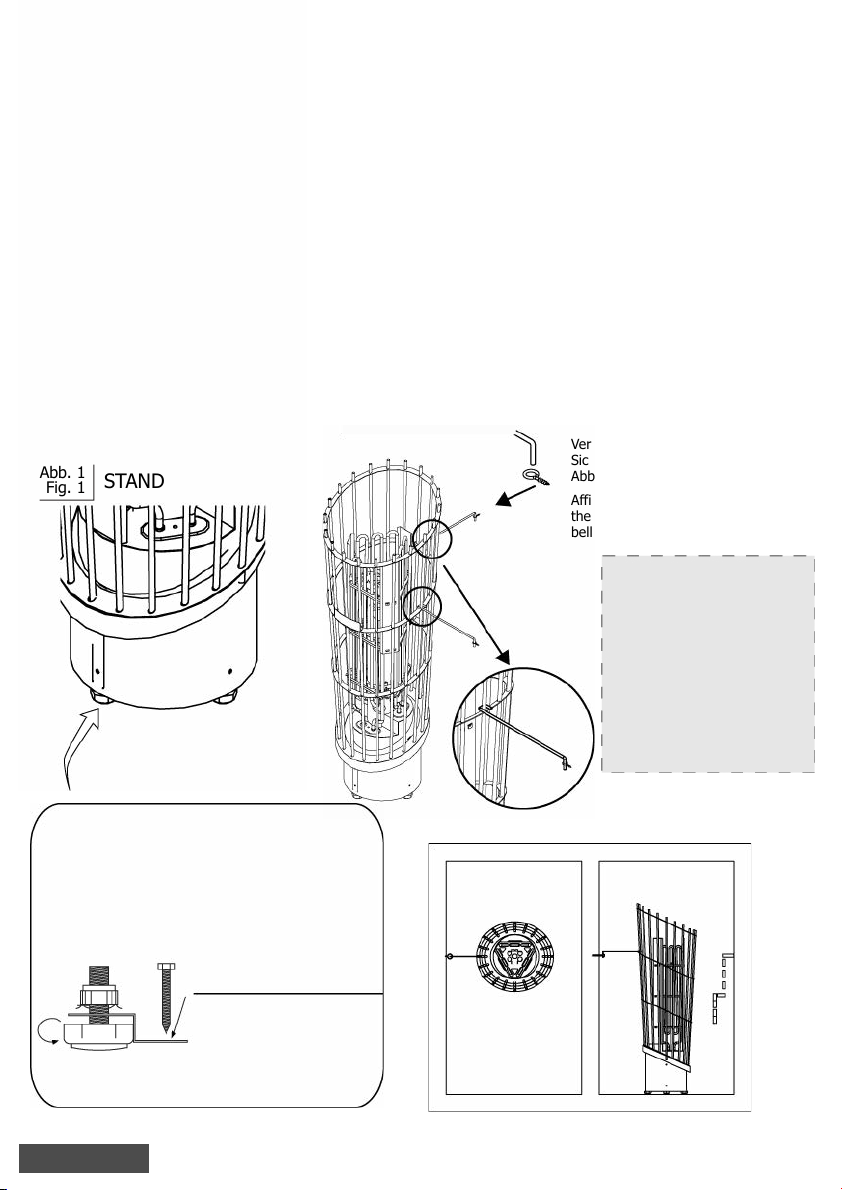

TOP VIEW SIDE VIEW
STAND
Fig. 1
Abb. 1
Note!
Verbinden Sie den Ofen zur
Sicherung mit der Wand. Siehe
Abbildung unten.
Affix to the wall to secure
the heater. See illustration
bellow.
Drehen Sie die regulierbaren
Füße in die gewünschte Höhe.
Kontrollieren Sie den geraden
Stand des Ofens, er darf in
keine Richtung kippen.
Twist the adjustable legs in
desired height. After that check
that the base is straight and not
slanting in any direction.
Ofen Installation
Der Ofen kann beliebig in der Sauna platziert werden. Um jedoch eine sichere und
einfache Installation zu gewährleisten, halten Sie sich bitte an die Mindestsicherheit-
sabstände. (siehe Abb. 2). Halten Sie sich auch an die vorgegebenen Raumvolumina,
die im technischen Diagramm auf Seite 18 aufgezeigt werden. Installieren Sie den
Ofen nicht direkt am Boden aufliegend bzw. an einer Wandnische. Installieren Sie
nicht mehr als einen Ofen in der Saunakabine. Falls Sie jedoch einen zweiten
Saunaofen montieren möchten, befolgen Sie bitte die passende Installationsanleitung
für Doppel-Öfen. In den meisten Ländern wird gesetzlich vorgeschrieben, wie die
Montage von Saunaöfen auf Böden, laut Abb. 1a., vorzunehmen ist.
Der Ofen wird sehr heiß. Um das Risiko einer unbeabsichtigten Berührung des Ofens
zu vermeiden, wird die Montage der Reling empfohlen. Die Energieversorgung der
Sauna muss durch ein Zuleitungskabel entsprechend der Norm HO7RN-F oder durch
einen Kabeltyp gleichwertiger Bauform entsprechen. Die Elektroinstallation des
Heizgeräts muss aus Sicherheits- und Verlässlichkeitsgründen von qualifiziertem
Fachpersonal ausgeführt werden. Unsachgemäße elektrische Anschlüsse können
Stromschlag oder Feuer verursachen. Siehe 13.
Install the heater in
a straight
position.
Must be screwed directly on
the floor to prevent the
heater from being
accidentally moved.
Twist to adjust
height.
Durch Drehen der
Schraube die Höhe
anpassen.
Muss direkt am Boden
festgeschraubt werden, um
zu verhindern, dass der
Ofen versehentlich
verschoben wird.
Positionieren Sie den Ofen in
aufrechter Position
Hinweis!
DEUTSCH

9
A B
A B
A
B
A
A20
max. 500
The heater can be placed wherever in the sauna, but for safety and
convenience, follow the minimum safety distances as provided in Fig. 2. Follow
the cubic volumes given in the Technical Data (page 18.). Do not install the
heater to the floor or wall niche. Do not install more than one heater in a
sauna room unless you follow the special instructions for twin-heater
installations. In most countries, there is a law that requires heaters to be
screwed to the floor.
The heater gets very hot. To avoid the risk of accidental contact with the
heater, it is recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A
certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connection can cause electric shock or fire. Refer
to the electrical diagram in page (13).
Heater Installation
Kuva. 2
Fig. 2
ENGLISH
100
125
PNX3-45NS
PNX3-60NS
125PNX3-75NS
150
1900
1900
1900
1900PNX3-90NS 150
150
150
175
1900
2100
2100
2100
PNX6-105N
150 1900PNX6-90N
PNX6-120N
PNX6-150N
PNX6-180N
Minimale Sicherheitsabstände (mm)
Minimum Safety Distances (mm) HINWEIS!
HINWEIS!
Bei Ofen mit externer Steuerung
Die maximale Leistung entnehmen Sie
bitte der Bedienungsanleitung für die
Steuerung. Wenn die Leistung des
Ofens die Leistungsstärke der
separaten Steuerung überschreitet,
wird ein Leistungsschütz benötigt.
Weitere Leistungs-Schütze können bei
den Öfen mit 10,5kW oder höher
angeschlossen werden
NOTE:
If using a separate control
Please refer to the control unit
manual for maximum power rating.
Contactor unit is needed if heater’s
power rating exceeds separate
control unit’s capacity. Additional
contactor unit can be connected to
the heaters 10,5kW and higher.
Vor Beginn der Installation des
Saunaofens entfernen Sie den Karton
von den Heizelementen, da dieser nur
für den Transport dient.
Remove the carton from the
heating elements before installing.
The carton helps to support the
frame that it won’t deform.
NOTE:

10
Abb.3
Fig. 3
Das Befüllen ist einfacher wenn im unteren
Teil des Ofens kleinere Steine verwendet
werden.
It’s easier to fit smaller stones at the bottom
part of the heater.
HINWEIS!
NOTE:
Sauna Steine
HINWEIS! Nehmen Sie den Ofen nie ohne Steine in Betrieb, da dies Feuer verursachen
könnte. Verwenden Sie nur vom Hersteller empfohlenen Steine. Bei der Verwendung
ungeeigneter Saunasteine kann es zu Schäden an den Heizelementen kommen, was zu
Garantieverlust führen kann. Benutzen Sie auf keinen Fall Keramik Steine oder etwaige andere
künstliche Steine!
Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu speichern,damit
das auf die Steine gegebene Wasser bei einem Aufguss effizient verdampft und somit einen
optimalen Feuchtgehalt in der Saunakabine zu erzielen. Die Steine sollten zumindest einmal im
Jahr oder nach 500 Betriebsstunden ausgetauscht werden, je nach dem was zuerst eintritt.
Sämtliche Saunasteine sollten aus dem Ofen entfernt und wie in der Betriebsanleitung
beschrieben, durch neue Steine ersetzt werden. Die erforderliche Menge an Steinen ist
ebenfalls in der Anleitung angeführt. (siehe Seite 22, Technisches Diagramm)
Befüllen des Saunaofens mit Saunasteinen
Es wird empfohlen, alle Steine vor der ersten Benutzung mit Wasser zu reinigen, um etwaige
Schmutz- oder Staubpartikel zu entfernen, welche bei den ersten Verwendungen des Ofens
unangenehme Gerüche verursachen könnten. Es ist sehr wichtig, dass alle Steine vorsichtig in
den Saunaofen gelegt werden, um zu vermeiden, dass die Luftzirkulation blockiert wird.
Beladen Sie den Ofen so mit Steinen, dass die Heizelemente von keinem Blickwinkel aus mehr
zu sehen sind. Zuerst lockern Sie die Ringe (aus der Führung drehen) im mittleren Teil des
Saunaofens, um von der Mitte den Ofen mit Steinen im unteren Teil beladen zu können. Nach
dem Auffüllen bis zum mittleren Niveau, fixieren Sie die Ringe in ihrer Ursprungsposition und
befüllen den Saunaofen ab hier von oben. Stellen Sie sicher, dass durch die Beladung mit
Steinen die Elemente nicht verbogen werden oder sich gegenseitig berühren. Größere Steine,
welche nicht zwischen die Heizelemente passen, keinesfalls mit Gewalt in Position drücken,
sondern komplett entfernen! Steinstücke, kleiner als 35mm im Durchmesser, sollten erst gar
nicht in den Ofen geladen werden, da sie die Luftzirkulation blockieren, Überhitzung bzw.
Beschädigungen der Heizelemente verursachen könnten. Legen Sie
keine Steine zwischen die Heizelement-Halter, sondern um diese herum oder darauf (Abb.4).
Bei gegenseitiger Berührungen der Heizelemente verringert sich deren Lebensdauer
signifikant.
HINWEIS! Beschädigungen der Heizelemente durch Überhitzung, verursacht durch die
Verwendung falscher Steine oder durch das unsachgemäße Auffüllen des Ofens mit
Steinen, sind nicht durch die Herstellergarantie gedeckt.
Stone
Sauna Steine
1.
2.
Bad stone arrangement
schlecht Steineanordnung
Good stone arrangement
gute Steineanordung
Top View
Draufsicht
Heating Element
Heizstäbe
Do not put stones inside
the heating element holder.
DEUTSCH

11
Heater Stones
Loading stones into the heater
It is recommended that all stones should be rinsed to remove any stains or
dust that can cause unpleasant odor during the first few times of using the
heater. It is important that the stones are loaded carefully in a way that they
do not block air circulation through the heater. Load the stones to the heater so
that the heating elements are not visible from any angle. Make sure that the
elements don’t get bended or touch each other as a result of the loading by
properly installing the heating element spacer. Larger stones that won’t fit
between the heating elements must not be forced in place instead they must
be completely removed. Small crumble or stone pieces smaller than 35mm in
diameter must not be loaded into the heater because they will block the air
circulation and will cause overheating and possible heating element damage.
Use the three addtional heating element separator to make sure that heating
elements are in no contact with each other. Do not place stones inside the
heating element holder, but only around and on top of it. If heating elements
touch each others, it will significantly reduce the life span of heating
element.(fig.4)
NOTE! Never use the heater without stones as it may cause fire. Use only
manufacturer recommended SaWo-stones. Using unsuitable stones may lead to
heating element damage and will void the warranty. Never use eramic stones
or other artificial stones of any type!
NOTE! Heating element damage due to overheating caused by wrong kind of
stones or stones which were wrongly loaded into the heater is not covered by
the factory warranty.
The main purpose of the stones in the heater unit is to store enough energy to
efficiently vaporize the water thrown on top of the stones to maintain correct
humidity in the sauna room. The stones must be removed at least once a year
or every 500 hours which ever occurs first. All stone crumbles must be
removed from the heater unit and replaced with new ones as described in the
heater manual. The required amount of stones is also listed in the manual
provided. See page 18 (Technical Data).
ENGLISH
Sauna Steine
Abb. 4
Fig. 4 Heating element separator
Abstandhalter für Heizstäbe
Hinweis!
Note!
Vergessen Sie nicht, den Heizelement-Halter zu
befestigen. Der Halter verhindert, dass die
Heizelemente einander berühren. Bei
gegenseitiger Berührung der Heizelemente
verringert sich deren Lebensdauer signifikant.
Do not forget to attach the heating element
separator. The separator keeps away heating
elements from touching each other. This
improves the lifespan of heating elements.

12

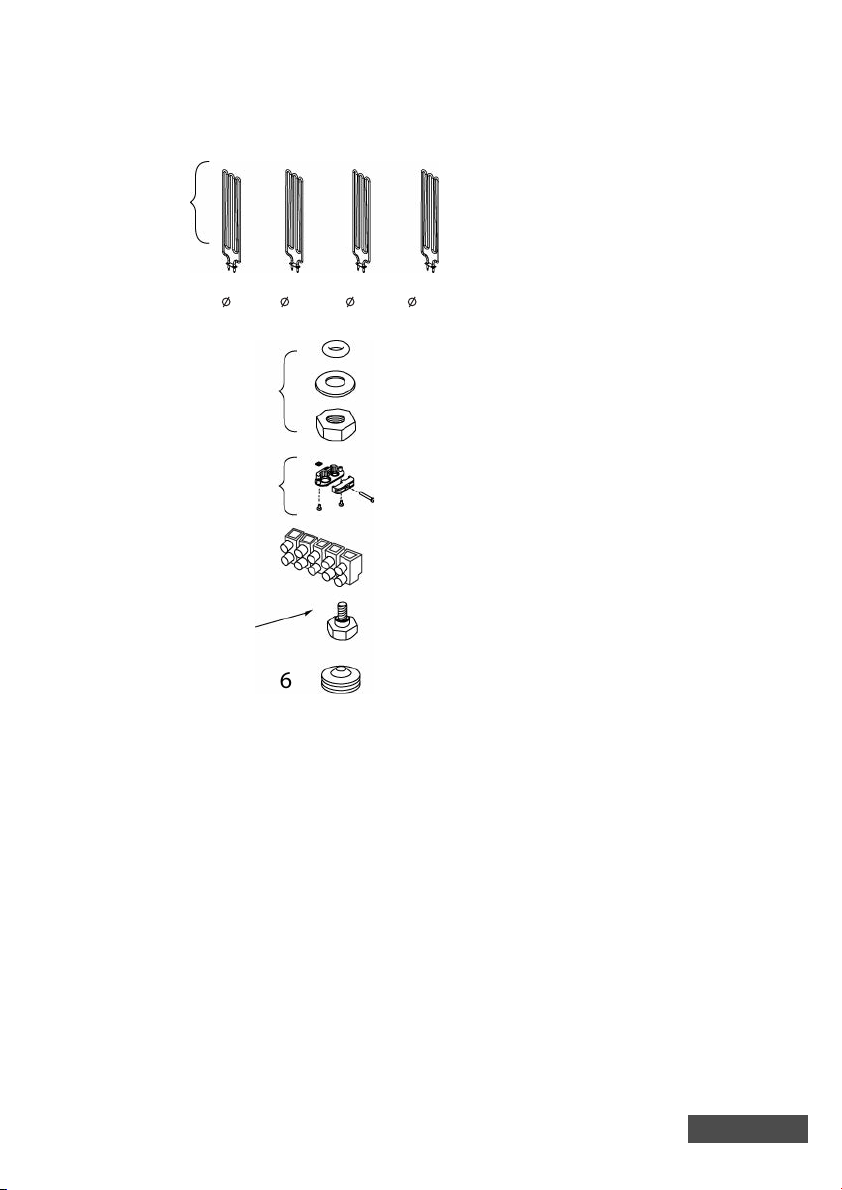

Electrical Diagram
Anschlußplan
1M
Sensor Location
Sensorposition
AIR VENT
LUFTSCHACHT SAUNADECKE
CEILING
SENSOR LOCATION
FÜHLERPOSITION
WALL
SAUNAWAND
Sensori
Sensor
SAUNABODEN
FLOOR
DEUTSCH
PNX6-90NS
PNX3-45NS
1.5 1.5
1.5
W
V
U
N
N
G
50/60Hz
380-415V 3N~/
220-240V 1N~
PNX3-60NS
2.0 2.0 2.0
W
V
U
N
N
G
50/60Hz
380-415V 3N~/
220-240V 1N~
PNX3-90NS
3.0 3.0 3.0
W
V
U
N
N
G
50/60Hz
380-415V 3N~/
220-240V 1N~
Relocate jumper when using 1 PHASE
& DELTA connection ( 220-240V 3~ ).
W
L3 V
U
N
N
G
W
V
U
N
N
G
L
N
L2
L1
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
PNX3-75NS
2.5 2.5
2.5
W
V
U
N
N
G
50/60Hz
380-415V 3N~/
220-240V 1N~
N
N
G
W
V
U
1.5 1.5 1.5
1.5
1.5
1.5
50/60Hz
380-415V 3N~/
220-240V 1N~

13
ENGLISH
PNX6-150N
PNX6-180N
TERMINAL 1
7,5 kW 7,5 kW
TERMINAL 2
U
V
W
U
V
W
G N VU W W V U N G
2.5 kW H1 2.5 kW H2 2.5 kW H3 2.5 kW H4 2.5 kW H5 2.5 kW H6
PNX6-105N
TERMINAL 1
6,0 kW 4,5 kW
TERMINAL 2
U
V
W
U
V
W
G N VU W W V U N G
2.0 kW H1 2.0 kW H2 2.0 kW H3 1.5 kW H4 1.5 kW H5 1.5 kW H6
PNX6-120N
TERMINAL 1
6,0 kW 6,0 kW
TERMINAL 2
U
V
W
U
V
W
G N VU W W V U N G
2.0 kW H1 2.0 kW H2 2.0 kW H3 2.0 kW H4 2.0 kW H5 2.0 kW H6
Terminal 2
9,0 kw 9,0 kw
Terminal 1
G N VU W W V U N G
3.0 kW H1 3.0kW H2 3.0 kW H3 3.0 kW H4 3.0 kW H5 3.0 kW H6

14
Belüftung
Zum Saunavergnügen ist eine richtige Mischung der heißen und der kalten
Luft im Saunaraum erforderlich. Ein weiterer Grund für die Lüftung ist das
Ansaugen der Luft rund um das Heizgerät und die Verteilung der Wärme in
dem am weitesten gelegenen Teil der Sauna. Die Anordnung der Luftein-
und Austrittsöffnungen kann in Abhängigkeit vom Design des Saunaraums
oder nach anderen persönlichen Wünschen gestaltet werden. Es empfiehlt
sich, Nordisches Fichtenholz für die Wände und die Decke im Inneren der
Sauna zu verwenden.
Die Lufteintrittsöffnung kann an der Wand direkt unter dem Heizgerät (Abb.
6A) angebracht werden. Wird die künstliche Lüftung eingesetzt, kann die
Eintrittsöffnung wenigstens 60 cm über dem Heizgerät (Abb. 6B) oder auf
der Decke über dem Heizgerät (Abb. 6C) angebracht sein. Auf Grund dieser
Anordnung wird die schwere kalte Luft, die in die Sauna geblasen wird, mit
der leichten heißen Luft des Heizgerätes gemischt und bringt den Badenden
frische Luft zum Atmen. Die empfohlene Größe der Lufteintrittsöffnung ist 10
cm.
Die Luftaustrittsöffnung sollte diagonal gegenüber der Eintrittsöffnung liegen.
Es empfiehlt sich, die Austrittsöffnung in einer Sauna unter der Plattform,
möglichst weit von der Frischluftöffnung entfernt, zu installieren. Sie sollte
nah am Boden installiert sein oder durch ein Rohr aus dem Boden zu einer
Öffnung in der Saunadecke oder unter der Tür (in den Waschraum) geführt
werden. In diesem Falle muß die Schwellenrille mindestens 5 cm betragen
und es empfiehlt sich, den Waschraum mit künstlicher Lüftung auszustatten.
Die Größe der Luftabfuhr sollte das Zweifache der Eintrittsöffnung betragen.
Isolierung
Die Wände, die Decke und die Tür des Saunaraums müssen mit
entsprechender Isolierung versehen sein. Wenn man den Energiebedarf des
Heizgeräts bestimmt, erhöht ein Quadratmeter (m²) einer nicht isolierten
Oberfläche den Wärmebedarf um ungefähr 1,2 m³. Siehe Abb.7.
Der Saunaraum muß ausreichend isoliert sein, um ein Eindringen von
Feuchtigkeit in die Wände oder in Nebenräume zu vermeiden. Zwischen
Heizungsisolierung und Bauplatte muß eine Feuchtigkeitssperre angebracht
werden.
Die Wärmedämmung und die Feuchtigkeitssperre sind in der nachstehenden
Reihenfolge von außen nach innen zu installieren.
DEUTSCH

15
A B C
Air Ventilation
To have a soothing sauna, there should be a proper mixing of hot and cold
air inside the sauna room. Another reason for ventilation is to draw air
around the heater and move the heat to the farthest part of the sauna. The
positioning of the inlet and outlet vents may vary depending on the design of
the sauna room or preference of the owner.
The inlet vent may be installed on the wall directly below the heater (Fig. 6a).
When using the mechanical ventilation, the inlet vent may be placed at least
60 cm above the heater (Fig 6b) or on the ceiling above the heater (Fig. 6c).
Through these positions, the heavy cold air that is blown into the sauna is
mixed with the light hot air from the heater, bringing fresh air for the bathers
to breathe. The inlet and the outlet vent must have a diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is
recommended that the outlet vent be placed under the platform in a sauna
as far as possible from the fresh air vent. It may be installed near the floor, or
led outside through a pipe from the floor going to a vent to the sauna ceiling,
or under the door (to the washroom). In this case, the sill slot must be at
least 5 cm and it is recommended that there is mechanical ventilation in the
washroom. The size of the exhaust should be twice that of the inlet.
Insulation
The sauna must have proper insulation on the walls, ceiling and door. One
square meter (m²) of un-insulated surface increases the cubic volume by
approximately 1.2m³ when determining the power requirement of the heater.
Refer to fig. 7 (Technical Data).
Ensure that moisture proofing is appropriate in the sauna room. The purpose
of this is to prevent spreading of moisture to the other rooms or wall
structure. Moisture proofing must be placed between heating insulation and
panel.
Thermal and moisture proofing need to be installed according to the following
order from outside to inside.
ENGLISH

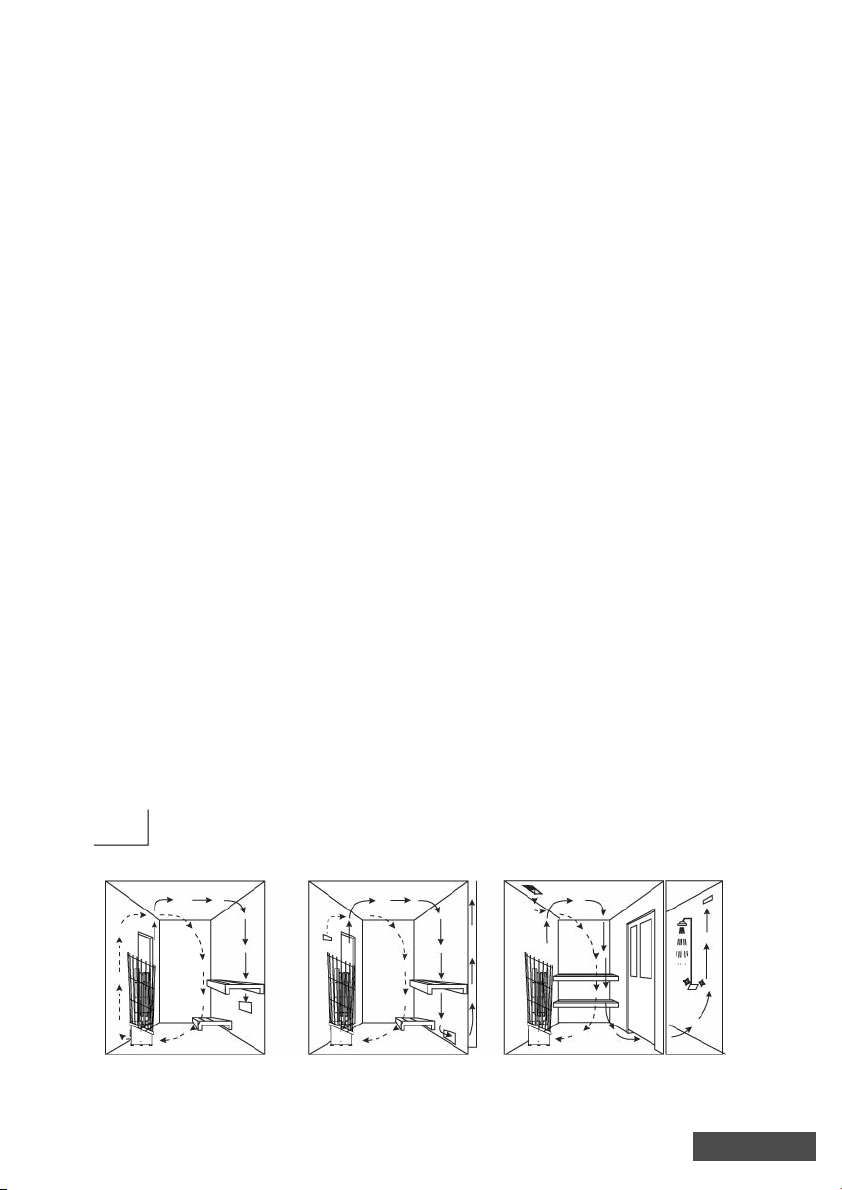

Fig. 6
Abb. 6

16
Die empfohlene Mindestdicke der Isolationsschicht beträgt 50 mm in den
Wänden und 100 mm in der Decke.
Es ist möglich, Karton- oder Aluminiumfolien-Laminat als dampfbremsende
Schicht zu verwenden, die über der Wärmeisolierung der Aluminium Folie
nach innen befestigt wird.
Lassen Sie einen mindestens 20 mm breiten Luftspalt zwischen dampfbrem-
sender Schicht und der Innen-Paneele.
Um die Ansammlung von Feuchtigkeit hinter den Paneelen zu vermeiden,
lassen Sie einen Spalt zwischen Wand und Decke.
1.
2.
3.
4.
VORSICHT!
Rauch- und Geruchsbildung beim ersten Aufheizen
Auf neuen Heizsstäben befi nden sich Betriebsstoffe aus dem
Fertigungsprozess. Diese zersetzen sich beim ersten Aufheizen des
Saunaofens. Dabei ensteht Rauch und unangenehmer Geruch. Wenn Sie
diese Dämpfe oder den Rauch einatmen, schadet dies
Ihrer Gesundheit.
Führen Sie folgende Schritte durch, wenn Sie Ihren Saunofen erstmalig in
Betrieb nehmen und wenn die Heizstäbe Ihres Saunaofens getauscht
wurden. Sie verhindern so Gesundheitsschäden durch Dämpfe und Rauch,
die beim ersten Aufheizen enstehen.
1.
2.
3.
4.
Saunabeheizung
Überprüfen Sie immer die Saunakabine bevor Sie den Saunaofen einschalten
(um sicher zu gehen, dass sich kein brennbarer Gegenstand auf dem
Saunaofen oder innerhalb der Sicherheitsabstände zum Ofen befindet). Über-
zeugen Sie sich davon, daß der Saunaraum effektiv gelüftet ist. Ist die Leistung
des Heizgeräts richtig eingestellt, dauert es ungefähr eine Stunde, bis die
entsprechende Temperatur (Abb. 7) erreicht wird. Die Temperatur in der Sauna
sollte zwischen 60 und 90°C liegen, je nachdem was der Benutzer bevorzugt.
Ein Heizgerät mit zu starker Leistung würde die Sauna zu schnell und die Steine
zu langsam erwärmen. Das Wasser würde nicht verdunsten, sondern in den
Steinkorb laufen. Ein zu leistungsschwaches Heizgerät andererseits würde die
Aufheizzeit der Sauna zu sehr verlängern.
Wenn beim nächsten Aufheizen kein Rauch und kein Geruch mehr entste-
hen, können Sie mit dem ersten Saunabad beginnen. Wenn erneut Rauch
oder Geruch ensteht, verlassen Sie sofort die Saunakabine und wiederholen
Sie das erstmalige Aufheizen mit anschließendem Lüften.
Lüften Sie nach dem ersten Aufheizen die Saunkabine gut durch.
Heizen den Saunaofen für eine halbe Stunde auf. Halten Sie sich während
dieser Zeit NICHT in der Saunakabine auf.
Wählen Sie an der Saunasteuerung die höchst mögliche Temperatur.
DEUTSCH

17
ENGLISH
Heating of the sauna
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna cabin
during this period.
3. Allow the sauna cabin to ventilate thoroughly after heating up for the first
time.
4. JIf no smoke or odor is produced the next time the sauna heater is heated
up, you can start to use the sauna. If smoke or odor is produced again, leave
the sauna cabin immediately and repeat the initial heating up process followed
by ventilation.
The recommended minimum thickness of the thermal
insulation in the walls is 50 mm and in the ceiling 100 mm.
It is possible to use carton- or aluminum foil laminate as a
vapor barrier, which is affixed over the insulation aluminum
foil inwards.
Leave at least 20 mm air slot between vapor barrier and
inside panel
To prevent gathering of the moisture behind the panel, leave
the slot between wall panel and ceiling.
1.
2.
3.
4.
Always check the sauna room before switching sauna heater on (to be sure
that there is no combustible things within the safety distances of the heater or
on the heater). Make sure that sauna room has been efficiently ventilated. If
the output of the heater is proper it will take about an hour to reach suitable
temperature (Fig. 7). The temperature in sauna room should be between +60
- + 90 °C, according to the preference of user. Too powerful heater will heat
sauna room too quickly and the stones won't have enough time to warm. The
water poured on the stones will not evaporate, but flow into the stone holder.
An underpowered heater, on the other hand, would lead to an undesirably long
heating period.
CAUTION!
Smoke and odor formation when heating up for the first time Work materials
from the manufacturing process will be present on the new heating elements.
These evaporate when the sauna heater is heated up for the first time. This
produces smoke and an unpleasant odor. Breathing in the fumes or smoke can
be harmful to your health.
Perform the following steps when operating the sauna heater for the first time
and if the heating elements for the sauna heater have been changed. In this way
you will prevent damage to health due to the fumes and smoke produced when
heating up for the first time.

18
Fig. 7
Abb. 7
Technische Störungen
- kontrollieren Sie bitte die Anleitung für die separate Steuerung.
Technische Daten
Technical Data
DEUTSCH
kW
kW
SAUNA ROOM SUPPLY SIZE OF HEATER
DEPTH HEIGHTWIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE
HEATER
MODEL
kW
HEIZGERÄT-
MODELL
SAUNARAUM
VERSORGUNGS-
SPANNUNG
S
(kg)
STONE
STEINE
CONTROL
STEUERUNG
FUSE
(AMP.)
SICHERUNG
HEIZGERÄTGRÖSSE
HÖHE
BREITE TIEFE
HEIZELEMENT
TYPENNUMMER
SIZE OF WIRE
KABELSTÄRKE
Terminal 2 T1&T2Terminal 1
930300 340
3 x 1.5 ARI 150PNX3-45NS 5 x 1.5
4 x 2.5
3 x 4.0
5 x 1.5
4 x 2.5
3 x 6.0
(mm²)
separate 3 x 10
3 x 16
1 x 25
3 x 10
3 x 16
1 x 32
4.5 3 6 85
380-415V 3N~
220-240V 3~
220-240V 1~
930300 340
3 x 2.0 ARI 200PNX3-60NS separate
6.0 5 9 85
380-415V 3N~
220-240V 3~
220-240V 1~
930300 340
3 x 3.0 ARI 300PNX3-90NS separate
9.0 8 14 85
380-415V 3N~
220-240V 3~
220-240V 1~
5 x 2.5
4 x 4.0
3 x 10
5 x 2.5
4 x 4.0
3 x 10
3 x 16
3 x 20
1 x 40
3 x 16
3 x 25
1 x 40
930300 340
3 x 2.5 ARI 250PNX3-75NS separate
7.5 7 13 85
380-415V 3N~
220-240V 3~
220-240V 1~
3 x 3.0 ARI 300PNX6-90NS 5 x 2.5
4 x 4.0
3 x 10
separate 3 x 16
3 x 25
1 x 40
9.0 8 15 130
380-415V 3N~
3 x 1.5
3 x 2.0 ARI 150 ARI 200
PNX6-105NS separate
10.5 9 16 130
380-415V 3N~
6 x 2.5 ARI 250PNX6-150NS separate
15.0 14 25 130
380-415V 3N~ 5 x 2.5 5 x 2.5 5 x 4.0
5 x 1.5 5 x 1.5 5 x 4.0
5 x 1.5 5 x 1.5 5 x 2.5
3 x 16 3 x 16 3 x 25
3 x 10 3 x 10 3 x 20
3 x 10 3 x 10 3 x 16
1175525 475
1175525 475
1175525 475
1175525 475
1175525 475
6 x 3.0 ARI 300PNX6-180NS separate
18.0 18 28 130
380-415V 3N~ 5 x 2.5 5 x 2.5 3 x 16 3 x 16
6 x 2.0 ARI 200PNX6-120NS separate
12.0 11 18 130
380-415V 3N~

19
ENGLISH
3
2
4
5
1
6
Spareparts
1.
2.
3.
4.
5.
6.
Heating Element
Heating Element Holder
Cable Holder
Terminal Block (Large)
Leveling Bolt
Grommet
2,0 kW
8mm
1,5 kW
8mm
2,5 kW
10mm
3,0 kW
10mm
Malfunctions
- Check the instructions for the separate control unit
Heizelement
Heizelement Halterung
Kabelhalterung
Anschlussleiste (groß)
Niveaubolzen
Grommet
Ersatzteile Säulenofen
1.
2.
3.
4.
5.
6.

PNX_ML_3P-1P_GeEn0316
Änderungen vorbehalten.
Subject to change without notice.
