Sawotec TH2-30NB User manual

BEDIENUNGSANLEITUNG
MANUAL
DEUTSCH | ENGLISH
TOWER HEATER
CORNER
ELEKTRISCHER SAUNAOFEN | ELECTRIC SAUNA HEATER
Nicht für Inbetriebnahme in den USA , Kanada und Mexiko.
Not for use in the USA, Canada and Mexico.
TH2-30NB
TH3-35NB
TH3-45NB
TH3-60NB
TH2-30NS
TH3-35NS
TH3-45NS
TH3-60NS
TH4-60NB
TH4-60NS
TH5-80NB
TH5-80NS
TH5-90NS
TH6-80NB
TH6-90NB
TH6-80NS
TH6-90NS
TH6-105NS
TH6-120NS
TH9-105NS
TH9-120NS
TH9-150NS
TH9-180NS
TH12-150NS
TH12-180NS
TH12-210NS
TH12-240NS
Wir gratulieren Ihnen zum Kauf eines SAWOTEC
Saunaofens. Bitte lesen Sie die Bedienungsanleitung vor der
Benutzung des Saunaofens sorgfältig durch.
Congratulations on your purchase of SAWOTEC sauna
heater! Please read the manual carefully before using the
heater.

DEUTSCH
2
Sicherheitshinweise ...................................................... 4
Für Anwender: ......................................................4
Für Techniker: .......................................................6
Ofen Installation........................................................... 8
Sauna Steine...............................................................10
Befüllen des Saunaofens mit Saunasteinen ............10
Volumenrohr ...............................................................12
Bei Verwendung ohne Volumenrohr (nur für NB)............13
Einstellungen ..............................................................14
Termostat............................................................14
Zeitschalter .........................................................14
Anschlußplan .............................................................15
Installation des Ofenfühlers..........................................20
Belüftung....................................................................22
Wärmedämmung.........................................................22
Saunabeheizung...........................................................22
Sauna Pege...............................................................26
Fehlersuche ................................................................28
Ersatzteile Säulenofen..................................................30
Technische Daten ........................................................30
INHALTSVERZEICHNIS
BEACHTEN SIE DIE
ZUSÄTZLICHEN
WICHTIGEN
ANWEISUNGEN IN DER
BEDIENUNGSANLEITUNG
READ THE MANUAL FOR ADDI-
TIONAL IMPORTANT INSTRUC-
TIONS
BEDECKUNG DES
HEIZGERÄTS VERUR-
SACHT BRANDGEFAHR
COVERING THE HEATER
CAUSES FIRE HAZARD

ENGLISH 3
TABLE OF CONTENTS
Safety instructions........................................................ 5
For user:.............................................................. 5
For technicians: .................................................... 7
Heater installation ........................................................ 9
Heater stones..............................................................11
Loading stones into the heater .............................11
Stone Spacer...............................................................12
When not using Stone Spacer (for NB only)...................13
Control settings (NB-moodels)......................................14
Thermostat .........................................................14
Timer..................................................................14

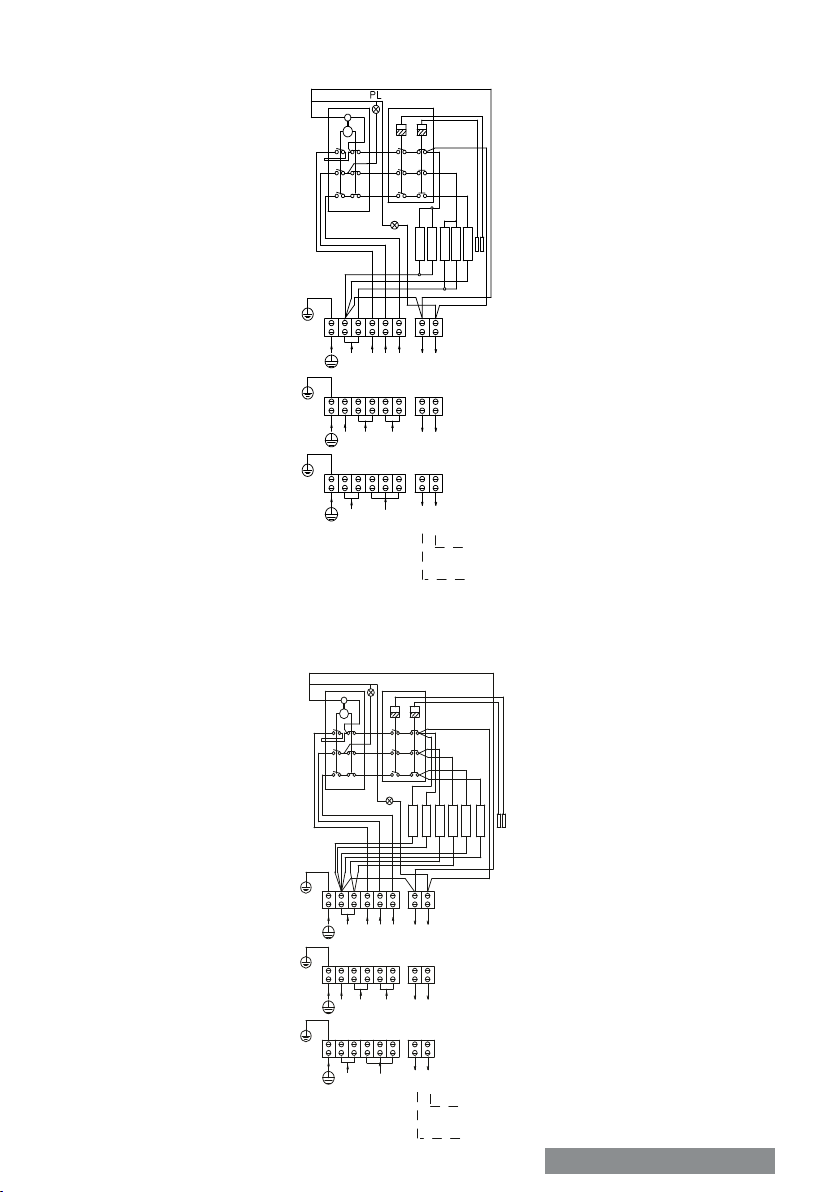

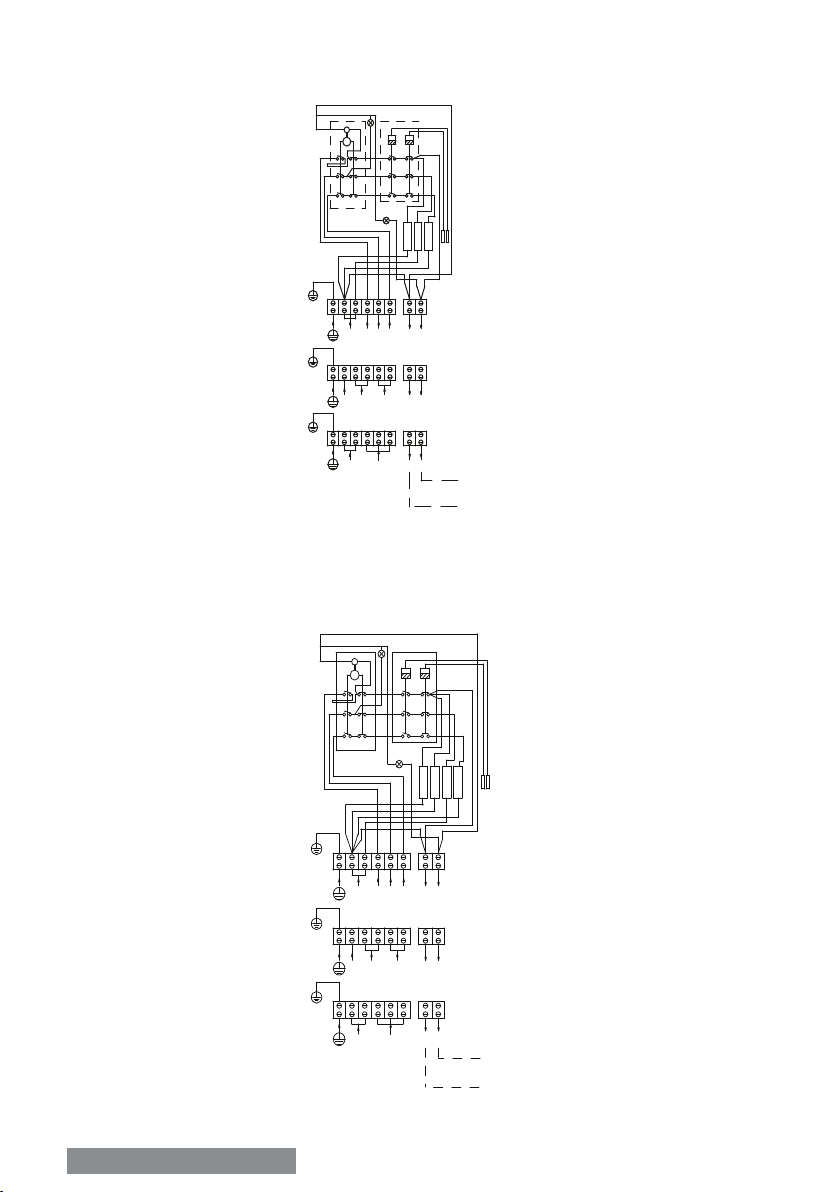

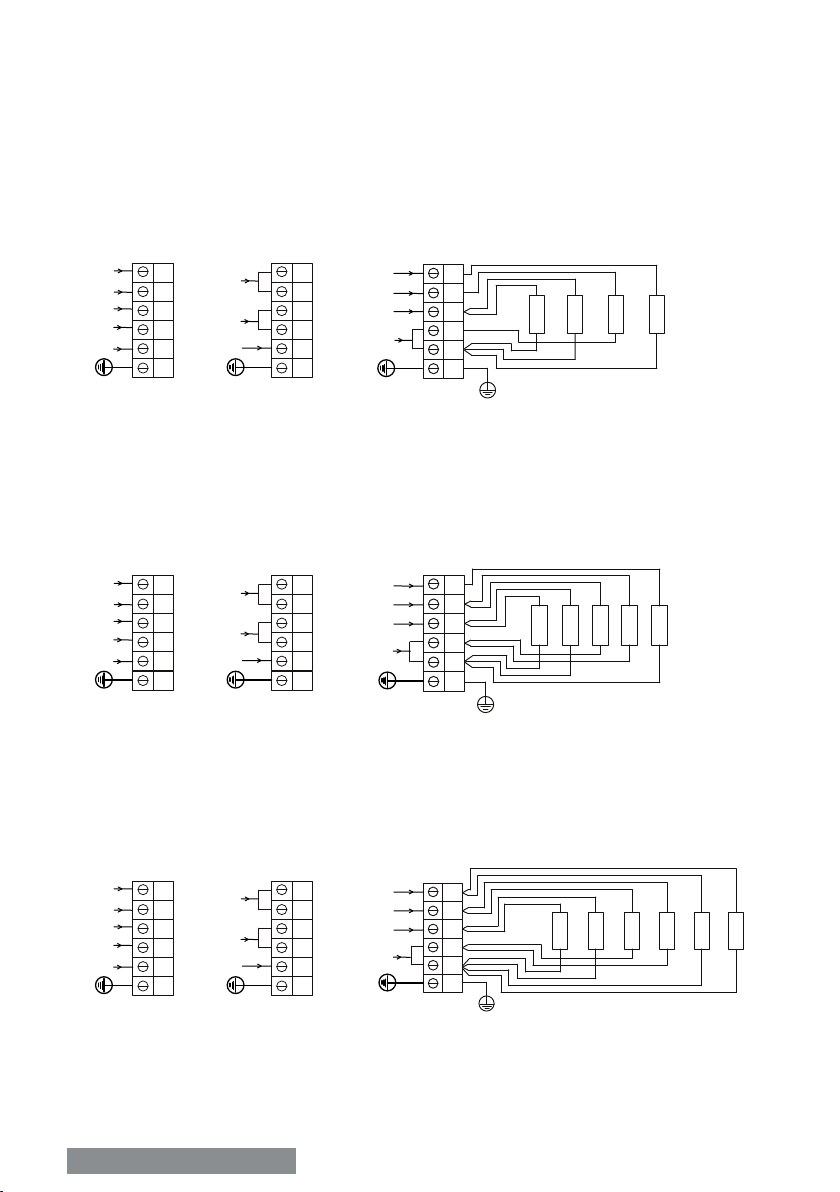

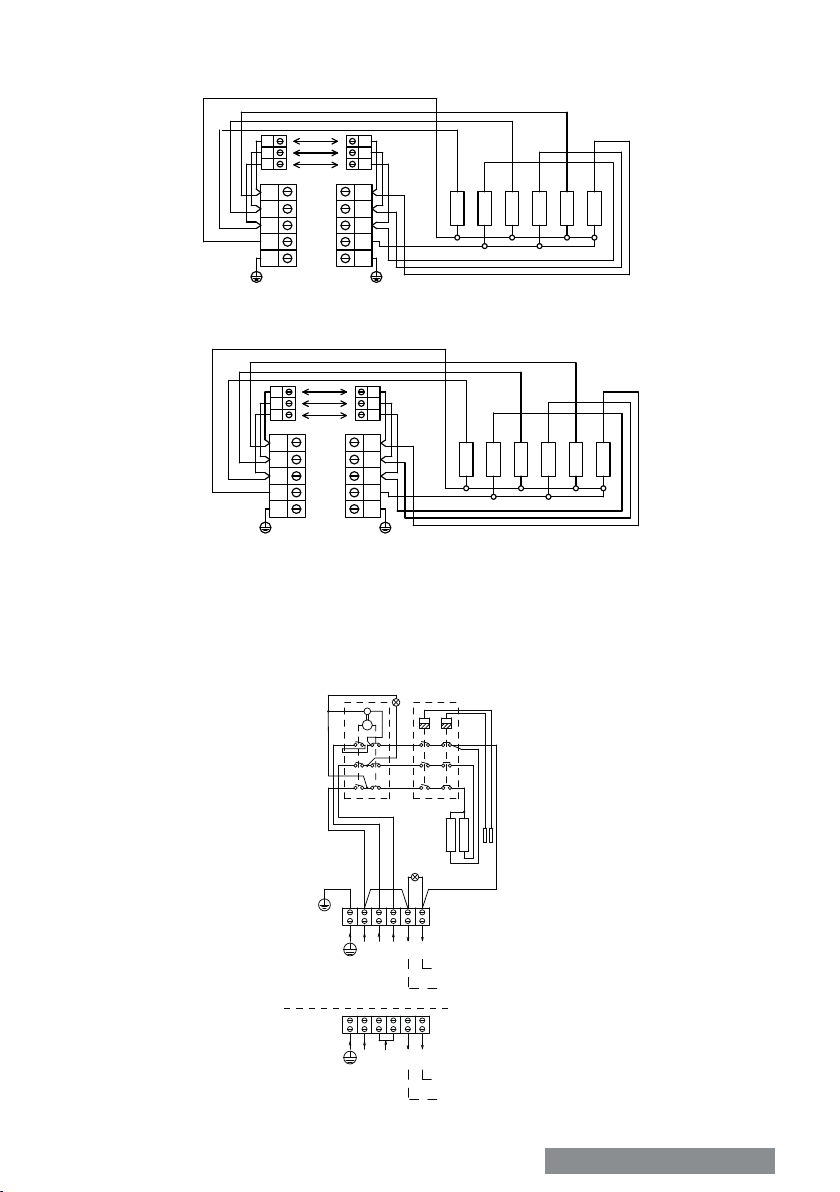

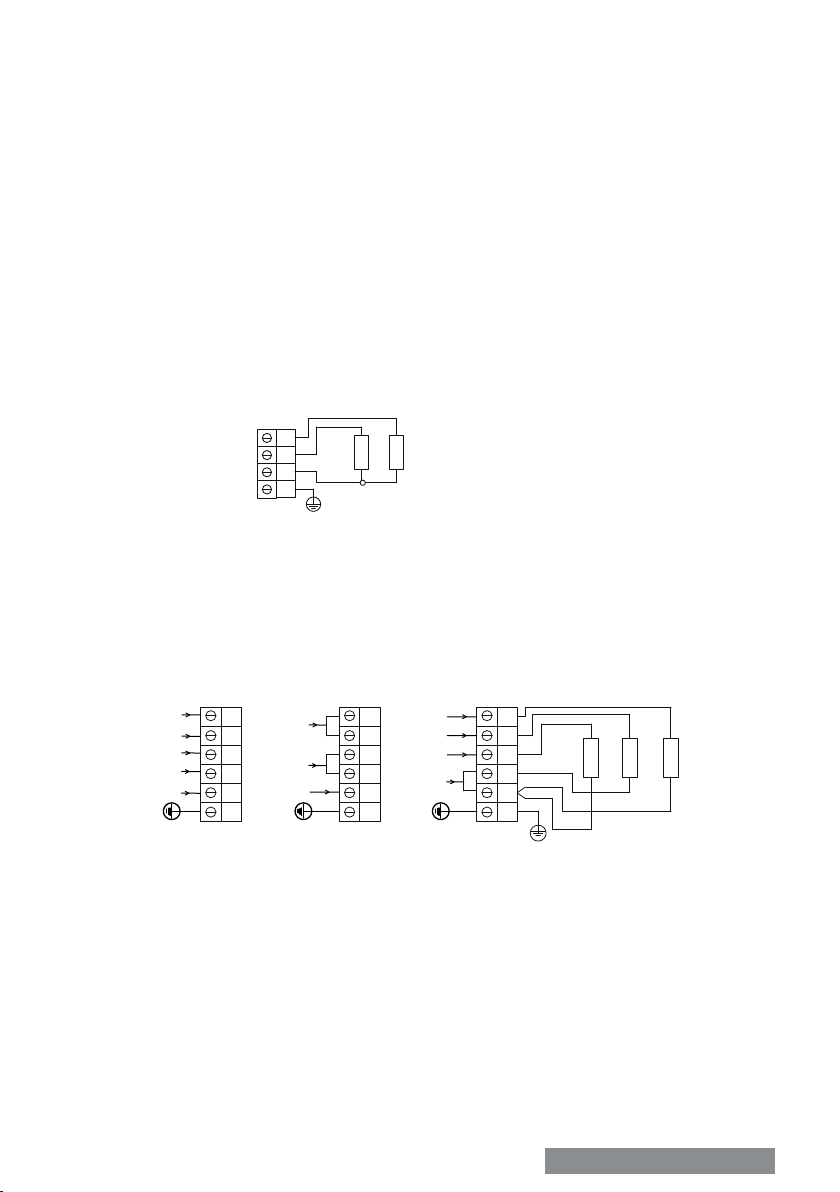

Electrical diagram ........................................................15
Sensor location............................................................20
Air ventilation..............................................................23
Insulation ...................................................................23
Heating of the sauna room...........................................25
Sauna maintenance .....................................................27
Diagnostic table...........................................................29
Technical data .............................................................30
Tower heater spare parts .............................................31

DEUTSCH
4
SICHERHEITSHINWEISE
Bitte beachten Sie die folgenden Sicherheitsmaßnahmen bei der Installation des
Saunaofens und bei der Benutzung der Sauna.
Für Anwender:
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden
durch eine für ihre Sicherheit zustän- dige Person beaufsichtigt oder erhielten von
ihr Anweisungen, wie das Gerät zu benutzen ist.
• Kinder dürfen das Gerät nur reinigen und warten, wenn sie beaufsichtigt werden.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Das Heizgerät nicht als Grillofen verwenden. Kein Holz auf den Heizkörper legen.
• Heizgerät nicht zudecken.Feuergefahr!
• Verwenden Sie den Ofen NICHT zum Trocknen von Kleidungsstücken, da dies
Brände verursachen kann.
• Nie zu dicht am Heizgerät sitzen. Es ist wirklich heiss und kann ernste
Brandwunden verursachen.
• Weder chloriertes Wasser (z.B. aus einem Schwimmbecken oder Whirlpool), noch
Meerwasser verwenden. Es kann zur Zerstörung des Heizgeräts führen.
• Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine halbe Stunde auf.
Halten Sie sich während dieser Zeit NICHTin der Saunakabine auf (Siehe Seite
22).
• Stellen Sie sicher, dass sich keine brennbaren Gegenstände auf oder vor dem Ofen
benden, bevor Stand-by für Fernwirken aktivieren.

ENGLISH 5
SAFETY INSTRUCTIONS
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
• This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
• Cleaning and user maintenance shall not be made by children without
supervision.
• Under no circumstances should children be allowed to play with the device.
• Do not use the heater as a grill.
• Do not put wood of any kind on the electric heater.
• Do not cover the heater. It may cause a re.
• Do not use the heater as clothes dryer. It may cause re.
• Never sit on the heater. It is really hot and can cause serious burns.
• Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
• When installing a new heater, switch the heater on for 30mins. Do not stay
inside the sauna room while performing the operation. See page 25.
• Make sure that no ammable objects have been placed on the heater before
activating the preset time function or the stand-by mode for the remote
operation.

DEUTSCH
6
Für Techniker:
• Die Verdrahtung sowie Reparaturen müssen von qualiziertem Fachpersonal
ausgeführt werden.
• Beachten Sie beim Aufstellen des Saunofens die minimalen Sicherheitsabstände
(Siehe Seite 9).
• Beachten Sie die Hinweise zur optimalen Platzierung des Thermostatfühlers in der
Bedienungsanleitung des Steuergeräts. Das Bedienteil ist außerhalb der Kabine zu
montieren.
• Wenn dieser Saunaofen für öffentliche Saunen oder für Saunen, die durch
Fernwirken gestartet werden können, verwendet wird, muss die Tür der
Saunakabine mit einer Verriegelung ausgestattet sein, sodass die Vorbereitung
für die Betriebsart Stand-By für Fernwirken außer Kraft gesetzt wird, wenn die
Kabinentür geöffnet wird und die Betriebsart Stand-By für Fernwirken aktiviert ist.
• Beachten Sie beim Aufstellen des Saunaofens die Mindestabstände (Siehe Seite
9)
• Beachten Sie die Vorgaben zum Rauminhalt der Saunakabine (Siehe Seite 28).
• Beachten Sie die Vorgaben zum Belüften der Saunakabine (Siehe Seite 22).

ENGLISH 7
For technicians:
• Wiring and repairs must be done by a certied electrician.
• Follow the Minimum Safety Distances when mounting the heater (See page 9).
• The electronic sensor and electronic heating system should be mounted in a way
so that incoming air will not interfere with it. If using separate control, the control
unit and control panel must be mounted outside the sauna cabin.
• If this sauna heater is used for public saunas or saunas that may be switched on
by a separate remote-control system, the door of the sauna room must be tted
with an interlock such that the stand-by mode setting for remote operation is
disabled if the sauna door is opened when the stand-by mode setting for remote
operation is set.
• Observe the specications on volumes of the sauna cabin (See page 30).
• Observe the specications on ventilation of the sauna cabin (See page 23).

DEUTSCH | ENGLISH
8
1300mm
200mm
1
Abb. 1.
Fig. 1
Gestell
Stand
Durch das Drehen
die Höhe anpassen.
Twist to adjust the
height
Gestel l muß direkt am
Boden angeschraubt
werden, um zufällig-
es Verschieben des
Heizgräts zu vermeiden
Must be screwed
directly on the oor
to prevent the heater
from being accidentaly
removed.
NOTE!
Remove the carton from the heating
elements before installing the heater
as it is only intended to protect them
during shipment.
OFEN INSTALLATION
Der Ofen kann beliebig in der Sauna platziert werden. Um jedoch eine sichere und einfache
Installation zu gewährleisten, halten Sie sich bitte an die Mindestsicherheit- sabstände.
(Siehe Seite 9). Halten Sie sich auch an die vorgegebenen Raumvolumina, die im
technischen Diagramm auf Seite Siehe Seite 30 aufgezeigt werden. Installieren Sie
den Ofen nicht direkt am Boden auiegend bzw. an einer Wandnische. Installieren Sie
nicht mehr als einen Ofen in der Saunakabine. Der Ofen wird sehr heiß. Um das Risiko
einer unbeabsichtigten Berührung des Ofens zu vermeiden, wird die Montage der Reling
empfohlen. Die Energieversorgung der Sauna muss durch ein Zuleitungskabel entsprechend
der Norm HO7RN-F oder durch einen Kabeltyp gleichwertiger Bauform entsprechen. Die
Elektroinstallation des Heizgeräts muss aus Sicherheits- und Verlässlichkeitsgründen von
qualiziertem Fachpersonal ausgeführt werden. Unsachgemäße elektrische Anschlüsse
können Stromschlag oder Feuer verursachen. Siehe Anschlussplan auf Seite Siehe Seite
30.
HINWEIS!
Vor Beginn der Installation des
Saunaofens entfernen Sie den Karton
von den Heizelementen, da dieser nur
für den Transport dient.

DEUTSCH | ENGLISH 9
1300mm
200mm
1
Abb. 2
Fig. 2
HEATER INSTALLATION
The heater can be placed wherever in the sauna, but for safety and convenience, follow
the minimum safety distances as provided below (See page 9). Follow the cubic
volumes given in the Technical Data (See page 30). Do not install the heater to the
oor or wall niche. Do not install more than one heater in a sauna room unless you follow
the special instructions for twin-heater installations. In most countries, there is a law that
requires heaters to be screwed to the oor.
The heater gets very hot. To avoid the risk of accidental contact with the heater, it is
recommended that a heater guard be provided.
The cable used for sauna wiring must be HO7RN-F type or its equivalent. A certied
electrician must do the installation of the heater to ensure safety and reliability. Improper
electrical connection can cause electric shock or re. Refer to the electrical diagram (See
page 15).
Minimum safety distances (mm)
Mindest Sicherheitsabstände (mm)
125
125
125
125
100
100
100
100
125
100
1900
1900
1900
1900
1900
1900
1900
1900
1900
1900
TH2-30NB-CNR
TH3-35NB-CNR
TH3-45NB-CNR
TH3-60NB-CNR
TH2-30NS-CNR
TH3-35NS-CNR
TH3-45NS-CNR
TH3-60NS-CNR
TH4-60NB-CNR
TH4-60NS-CNR
A B
100
125
100
125
125
100
100
100
100
1900
1900
1900
1900
1900
1900
1900
1900
2100
A B
TH5-80NS-CNR
TH5-80NB-CNR
TH5-90NS-CNR
TH6-80NB-CNR
TH6-90NB-CNR
TH6-80NS-CNR
TH6-90NS-CNR
TH6-105NS-CNR
TH6-120NS-CNR
B
A
20
max. 500

DEUTSCH
10
1
2
Abb. 3
Fig. 3
Gute Steineanordnung
Good stone arrangement
Stein
Stone
Heizsstäbe
Heating Element
Schlechte Steineanordnung
Bad stone arrangement
SAUNA STEINE
Der Hauptzweck der Verwendung von Saunasteinen ist es, genug Energie zu speichern,damit
das auf die Steine gegebene Wasser bei einem Aufguss efzient verdampft und somit einen
optimalen Feuchtgehalt in der Saunakabine zu erzielen. Die Steine sollten zumindest einmal
im Jahr oder nach 500 Betriebsstunden ausgetauscht werden, je nach dem was zuerst
eintritt. Sämtliche Saunasteine sollten aus dem Ofen entfernt und wie in der Betriebsanleitung
beschrieben, durch neue Steine ersetzt werden. Die erforderliche Menge an Steinen ist
ebenfalls in der Anleitung angeführt. (Siehe Seite 30, Technisches Diagramm)
HINWEIS! Nehmen Sie den Ofen nie ohne Steine in Betrieb, da dies Feuer verursachen könnte.
Verwenden Sie nur vom Hersteller empfohlenen Steine. Bei der Verwendung ungeeigneter
Saunasteine kann es zu Schäden an den Heizelementen kommen, was zu Garantieverlust
führen kann. Benutzen Sie auf keinen Fall Keramik Steine oder etwaige andere künstliche
Steine!
BEFÜLLEN DES SAUNAOFENS MIT SAUNASTEINEN
Es wird empfohlen, alle Steine vor der ersten Benutzung mit Wasser zu reinigen, um etwaige
Schmutz- oder Staubpartikel zu entfernen, welche bei den ersten Verwendungen des Ofens
unangenehme Gerüche verursachen könnten. Es ist sehr wichtig, dass alle Steine vorsichtig
in den Saunaofen gelegt werden, um zu vermeiden, dass die Luftzirkulation blockiert wird.
Beladen Sie den Ofen so mit Steinen, dass die Heizelemente von keinem Blickwinkel aus mehr
zu sehen sind. Stellen Sie sicher, dass durch die Beladung mit Steinen die Elemente nicht
verbogen werden oder sich gegenseitig berühren. Größere Steine, welche nicht zwischen
die Heizelemente passen, keinesfalls mit Gewalt in Position drücken, sondern komplett
entfernen! Steinstücke, kleiner als 35mm im Durchmesser, sollten erst gar nicht in den Ofen
geladen werden, da sie die Luftzirkulation blockieren, Überhitzung bzw. Beschädigungen der
Heizelemente verursachen könnten. Legen Sie keine Steine zwischen die Heizelement-Halter,
sondern um diese herum oder darauf (Siehe Seite 30). Bei gegenseitiger Berührungen der
Heizelemente verringert sich deren Lebensdauer signikant.
HINWEIS! Beschädigungen der Heizelemente durch Überhitzung, verursacht durch die
Verwendung falscher Steine oder durch das unsachgemäße Auffüllen des Ofens mit Steinen,
sind nicht durch die Herstellergarantie gedeckt. Bevor der Ofen mit Steinen befüllt wird, sollte
überprüft werden, ob der Ofen funktioniert. Den Ofen für kurze Zeit ohne Steine in Betrieb
nehmen um sicher zu stellen, dass sich alle Heizelemente erwärmen.

ENGLISH 11
1
2
HEATER STONES
The main purpose of the stones in the heater unit is to store enough energy to efciently
vaporize the water thrown on top of the stones to maintain correct humidity in the sauna
room. The stones must be removed at least once a year or every 500 hours which ever
occurs rst. All stone crumbles must be removed from the heater unit and replaced with
new ones as described in the heater manual. When placing the stones, recommended to
use cut resistant gloves. The required amount of stones is listed in the manual provided
(See page 30, Technical Data).
NOTE! Never use the heater without stones as it may cause re. Use only manufacturer
recommended SaWo-stones. Using unsuitable stones may lead to heating element damage
and will void the warranty. Never use eramic stones or other articial stones of any type!
LOADING STONES INTO THE HEATER
It is recommended that all stones should be rinsed to remove any stains or dust that can
cause unpleasant odor during the rst few times of using the heater. It is important that
the stones are loaded carefully in a way that they do not block air circulation through the
heater. Load the stones to the heater so that the heating elements are not visible from
any angle. Larger stones that won’t t between the heating elements must not be forced
in place instead they must be completely removed. Small crumble or stone pieces smaller
than 35mm in diameter must not be loaded into the heater because they will block the
air circulation and will cause overheating and possible heating element damage. Load
the stones to the heater so that the heating elements are not visible from any angle. If
heating elements touch each others, it will signicantly reduce the life span of heating
element.
NOTE! Heating element damage due to overheating caused by wrong kind of stones or stones
which were wrongly loaded into the heater is not covered by the factory warranty.
Before the heater is lled with stones, electrician should test that the heater works.
Testing can be done by turning on the heater for a short time without any stones and
verifying that all heating elements are heating up.

DEUTSCH | ENGLISH
12
STONE SPACER
The heater can be used with or without the stone spacer, depending on the preference
of the user. See comparison below.
WITH STONE SPACER:
• Faster heating ability thus saves
energy
• Extend life span of heating element
• Hotter room temperature
WITHOUT STONE SPACER:
• More stones means more steam
• Milder room temperature, energy
savings in commercial use
• Softer and moister steam
Volumenroh
Stone spacer
HINWEISE!
Stellen Sie sicher, dass kein Stein
im Volumenrohr ist, da dies die
Luftzirkulation beeinträchtigen
kann.
NOTE!
Make sure that any size of stone
can’t get inside the stone spacer
as it will block the air ow
Abb. 4
Fig. 4
VOLUMENROHR
Der Ofen kann mit oder ohne Volumenrohr verwendet werden, abhängig von der Vorli-
ebe des Anwenders. Siehe Vergleich in Abb. 4.
MIT VOLUMENROHR:
• Kürzere Aufheizzeiten
• Energie Einsparung
• Längere Lebensdauer der Heizstäbe
• Verbesserte Luftzirkulation
OHNE VOLUMENROHR:
• Mehr Steine erlauben größere Aufgüsse,
dadurch mehr Dampf
• Mildere Raumtemperatur, Energie sparen
bei kommerzieller Nutzung.
• Milderes Saunaklima

DEUTSCH | ENGLISH 13
WHEN NOT USING STONE SPACER (FOR NB ONLY)
1. Remove Stone Spacer
2. Unscrew the heat sink
3. While unscrewing the heat sink, hold
tightly the sensor cover to prevent
dislocation of the sensors
4. Remove the heat sink
5. Return the screws
NOTE!
If NB heater is used without stone spacer,
heat sink that covers the sensor holder
must be removed.
WARNING!
Later on if stone spacer is added, the heat
sink has to be installed at the same time
back to the heater. Using stone spacer
without heat sink might cause re hazard.
Abb 5
Fig. 5
Wärmeleiter
Heat sink
Fühlerabdeckung
Sensor cover
BEI VERWENDUNG OHNE VOLUMENROHR (NUR FÜR NB)
1. Entfernen des Volumenrohrs
2. Schrauben Sie den Wärmeleiter ab
3. Halten Sie die Fühlerabdeckung fest,
während Sie den Wärmeleiter ent-
fernen, um ein Verrutschen des Fühlers
zu verhindern
4. Entfernen Sie den Wärmeleiter
5. Befestigen Sie die Schrauben wieder
HINWEISE!
Bei Verwendung von einem NB-Ofen
ohne Volumenrohr muss der Wärmeleit-
er, der den Temperaturfühler abdeckt,
entfernt werden.
WARNUNG!
Wir das Volumenrohr später wieder
montieren, muss der Wärmeleiter wieder
an dieser Position eingesetzt werden.
Wird das Volumenrohr ohne Wärmeleiter
genutzt , besteht Brandgefahr.
Anordnung der Sensoren

DEUTSCH | ENGLISH
14
C
6
5
4
3
2
1
4
3
2
1
0
EINSTELLUNGEN
TERMOSTAT
Die Temperatur der Sauna stellen Sie einfach durch das Drehen
des Regelknopfs ein. Drehen Sie den Regelknopf nach rechts um die
Temperatur zu erhöhen, und nach links um sie zu verringern. Wenn es
zur Überhitzung des Heizgeräts kommt, wird der Sicherheitssensor
das Heizgerät automatisch stoppen, selbst wenn der Zeitschalter
eingeschaltet ist. Stellen Sie die Ursache der Überhitzung fest. Sie
kann durch zu dicht aneinander gelegte Saunasteine, die unrichtige
Anbringung des Heizgeräts oder unzureichende Lüftung verursacht sein.
Beseitigen Sie die Ursache des Problems, bevor Sie den Thermostat
neu einstellen. Die Öffnung der Reset-Taste ist in der Nähe des
Thermostatreglerknopfs
ZEITSCHALTER
Der Zeitschalter verfügt über die Zeitvoreinstellungswahl von 1-6
Stunden (weiß) und 1-4 Stunden Betriebszeit (rosa). Zur sofortigen
Einschaltung des Heizgeräts drehen Sie einfach den Knopf auf einen
beliebigen Wert zwischen 1 und 4 auf der Betriebszeitskala. Das
Heizgerät schaltet sich ein und bleibt für die gewählte Zeit in Betrieb.
Zur Einstellung des Zeitschalters drehen Sie einfach den auf einen
beliebigen Wert zwischen 1 und 6. Nach dieser Stundenzahl schaltet
sich das Heizgerät ein und bleibt 4 Stunden lang in Betrieb.
Termostat
Thermostate
Zeitschalter
Timer
CONTROL SETTINGS (NB-MOODELS)
THERMOSTAT
Adjust the temperature of the sauna by simply turning the operating knob. Thermostat
support automatically the choosen temperature. In case the heater overheats, the safety
sensor will automatically stop the heater even if the timer is on. Find out for what reason
the heater overheated. The reason for this could be too tightly or too loosely placed
sauna stones, heater’s location or inappropriate ventilation. Exposure of the sensor to
the glowing heating element may cause sensor to overheat. Find out the reason for
overheating and x the problem before resetting the safety sensor. The reset button hole
is located near the thermostat knob.
TIMER
The timer has 1-6 (white) hours presetting time and 1-4 (pink) hours operating time.
To start the heater at once, turn the knob to anywhere between 1-4 on the operating time
scale. The heater will start and remain on for the time selected.
To preset the timer, simply turn the knob to anywhere between 1-6. When the specic
number of hours is reached, the heater will start running and stay on for up to 4 hours if
you don’t turn it off earlier.

DEUTSCH | ENGLISH 15
TH2-30NS-CNR 3,0 kW
220-230V 1N~
380-415V 2N~
TH3-35NS-CNR
TH3-45NS-CNR
TH3-60NS-CNR
3,5 kW
4,5 kW
6,0 kW
V
U
N
G
1.5 1.5
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
U
W
V
N
H1 H2
H3
W
V
U
N
N
G
C
6
5
4
3
2
1
4
3
2
1
0
ELECTRICAL DIAGRAM
ANSCHLUSSPLAN
NOTE!
Relocate jumper when using
220-240V 1N~ (Single Phase)
220-240V 3~ (Delta Connection)

DEUTSCH | ENGLISH
16
TH6-90NS-CNR 9,0 kW
TH6-80NS-CNR 8,0 kW
TH5-90NS-CNR 9,0 kW
TH5-80NS-CNR 8,0 kW
TH4-60NS-CNR 6,0 kW
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
H1 H2
H3 H4
N
N
G
W
V
U
U
V
W
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
H1 H2 H3 H4 H5
U
W
V
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N
N
G
W
V
U
H1 H2 H3 H4 H5 H6
U
W
V
N

DEUTSCH | ENGLISH 17
TH2-30NB-CNR
3,0 kW
230V 1N~ /
400V 2N~
K(230V)
230V 1N~
NL1 N
400V 2N~
a
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1
H2
B3
b0
b
b0
b
b0
b
A2
A1
PL
B2
B1
L2
SENSOR
TIMER THERMOSTAT
2 PHASE/ 1 PHASE
Control of Electric
Heating in the
household (usage is
optional)
PL
(*Premium Models Only)
TH6-105NS-CNR
TH6-120NS-CNR
10,5 kW
12,0 kW
N
G
N
G
2.0
1.5
2.0
1.5
2.0
1.5
6.0 kw 4.5 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
6.0 kw 6.0 kw
T1 T2
W
V
U
W
V
U
W
V
U
W
V
U
N
G
N
G
2.0 2.0 2.0 2.0 2.0 2.0
TH6-90NS-CNR 9,0 kW
TH6-80NS-CNR 8,0 kW
TH5-90NS-CNR 9,0 kW
TH5-80NS-CNR 8,0 kW
TH4-60NS-CNR 6,0 kW
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
H1 H2
H3 H4
N
N
G
W
V
U
U
V
W
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
W
V
U
N
N
G
H1 H2 H3 H4 H5
U
W
V
N
380-415V 3N~
50/60Hz
W
V
U
N
N
G
W
V
U
N
N
W
V
U
U
V
W
N
N
G
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N
N
G
W
V
U
H1 H2 H3 H4 H5 H6
U
W
V
N
Steuerung der elektrischen Hausheizung
(wahlfreie Verwendung)

DEUTSCH | ENGLISH
18
SENSOR
SENSOR
TH3-35NB-CNR
TH3-45NB-CNR
TH3-60NB-CNR
3,5 kW
4,5 kW
6,0 kW
TH4-60NB-CNR 6,0 kW
Control of Electric
Heating in the
household (usage is
optional)
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
NL1L2L3
380-415V 3N~
50/60Hz
N K(230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1
H2 H3
H4
PL
J1
N
L1 L2 L3
220-240V 3~
50/60Hz
N K(230V)
L1
220-240V 1N~
50/60Hz
N
PL
(*Premium Models Only)
K
Control of Electric
Heating in the
Household
(usage is optional)
L1L2
L3
380-415V 3N~
50/60Hz
N
NK (
230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
PL
PL
J1
N
L1
L2
L3
220-240V 3~
50/60Hz
N K (
230V)
L1
220-240V 1N~
50/60Hz
N K
(
230V)
TIMER
Steuerung der elektrischen Hausheizung
(wahlfreie Verwendung)
Steuerung der elektrischen Hausheizung
(wahlfreie Verwendung)

DEUTSCH | ENGLISH 19
TH6-90NB-CNR 9,0 kW
TH6-80NB-CNR 8,0 kW
TH5-80NB-CNR 8,0 kW
SENSOR
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
(*Premium Models Only)
NL1L2L3
380-415V 3N~
50/60Hz
N K
(230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
H4
H5
1.5 1.5 1.5
1.5 2.0
H6
PL
J1
N
L1 L2 L3
220-240V 3~
50/60Hz
N K
(230V)
L1
220-240V 1N~
50/60Hz
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
220-240V 1N~
50/60Hz
N K (230V)
PL
SENSOR
(*Premium Models Only)
NL1L2L3 N K
(230V)
N L1 N K
(230V)
L1 L2 L3 N K
(230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 ab0
b
a1 ab0
bb0
J1
Control of Electric Heating in the
household (usage is optional)
Control of Electric Heating in the
household (usage is optional)
PL
SENSOR
SENSOR
TH3-35NB-CNR
TH3-45NB-CNR
TH3-60NB-CNR
3,5 kW
4,5 kW
6,0 kW
TH4-60NB-CNR 6,0 kW
Control of Electric
Heating in the
household (usage is
optional)
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
TIMER THERMOSTAT
3 PHASE/ 1 PHASE
NL1L2L3
380-415V 3N~
50/60Hz
N K(230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1
H2 H3
H4
PL
J1
N
L1 L2 L3
220-240V 3~
50/60Hz
N K(230V)
L1
220-240V 1N~
50/60Hz
N
PL
(*Premium Models Only)
K
Control of Electric
Heating in the
Household
(usage is optional)
L1L2
L3
380-415V 3N~
50/60Hz
N
NK (
230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
PL
PL
J1
N
L1
L2
L3
220-240V 3~
50/60Hz
N K (
230V)
L1
220-240V 1N~
50/60Hz
N K
(
230V)
Steuerung der elektrischen Hausheizung
(wahlfreie Verwendung)
Steuerung der elektrischen Hausheizung
(wahlfreie Verwendung)

ENGLISH
20
1M
See Airvent
Installation
360°
180°
Min. 1000mm
Min. 500mm
SENSOR LOCATION (NS-MODELS)
INSTALLATION DES OFENFÜHLERS
NOTE!
When using a separate control with the heater
the temperature sensor with safety fuse, (which
prevents the heater from overheating) must always
be installed in the ceiling directly above the center
of the heater even if the control unit’s manual
states otherwise. Installing the sensor above the
heater on the wall may cause over heating of the
sauna heater. Do not install the temperature sensor
with fuse closer than 1 meter from the ventilation
louvers. Do not place the sensors under 1 m from
non-directional air ventilation or not under 0,5 m
from a directional air ventilation, which is directed
away from sensors.
HINWEIS!
Bei Verwendung des Saunaofens mit einer ex-
ternen Steuerung muss der Ofenfühler, welcher mit
Überhitzungsschutz ausgestattet ist, immer in der
Mitte über dem Ofen an der Saunadecke installiert
werden, auch wenn es in der Bedienungsanleitung
der Saunasteuerung nicht so beschrieben ist. Die
Installation des Ofenfühlers an der Wand kann zur
Überhitzung des Ofens führen. Beachten Sie bei der
Installation des Ofenfühlers mit Überhitzungsschutz
folgende Abstände: mindestens 1 m Abstand zu un-
ausgerichteten Lüftungsöffnungen und mindestens
0,5 m Abstand zu Lüftungsöffnungen, welche dem
Fühler abgewendet sind.
Inlet air vent installation
Non-directed airow Sensor
Sensor
Directed airow
Sensor
Temperature Sensor
LUFTSCHACHT AIR
VENT
LUFTSCHACHT
AIR VENT
FÜHLERPOSITION
SENSOR LOCATION
SAUNADECKE
CEILING
SAUNABODEN
FLOOR
